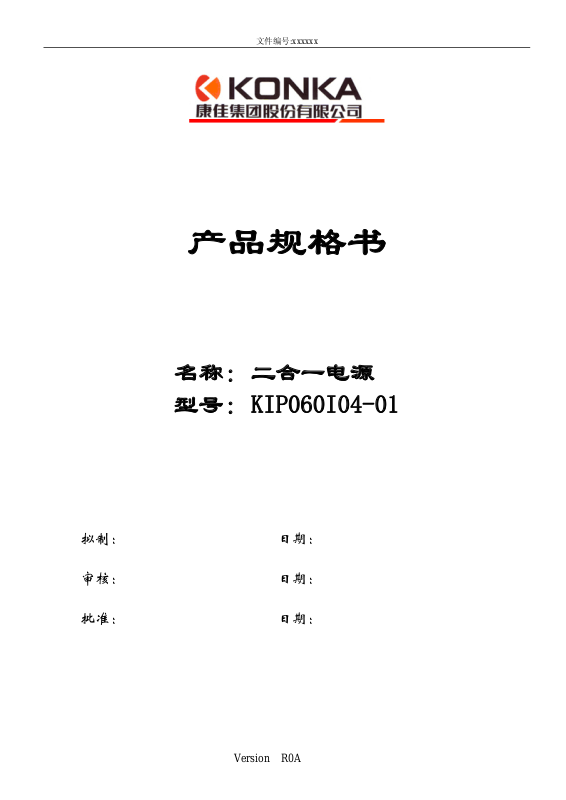

文件编号:xxxxxx

产品规格书

拟制：

审核：

名称： 二合一电源
型号： KIP060I04-01

日期：

日期：

批准：

Version R0A

日期：

电源产品规格书 彩电开发中心核心部件所

KIP060I04-01 Version R0A

说明

本电源作为单独模块适用于 LCD TV 产品中，用在屏灯管数

为 4 支直管 LCD 电视上。该电源模块相关规格主要有：输入电

压范围为 110~240VAC±10%，最大输出负载 12V/5A。2.5A 直接

给 Inverter 供电，每支灯管输出 7.0mA 750V；另外 2.5A 提供

给机芯板使用 。电源的拓扑结构采用单反激拓扑完成，

Inverter 部分采用推挽架构完成。

2008 年 2 月 29 日 内部资料请勿外传 第 2 页 共 16 页

电源产品规格书 彩电开发中心核心部件所

KIP060I04-01 Version R0A

修改记录

日期 版本 页数 修改内容 修改人

2008.01.09 R0A 2-14 首版

黄国生
宋贵奇

2008 年 2 月 29 日 内部资料请勿外传 第 3 页 共 16 页

电源产品规格书 彩电开发中心核心部件所

KIP060I04-01 Version R0A

目录

1.0 原理方框图...........................................................................................................................................5

2.0 输入........................................................................................................................................................5

2.1 输入电压.............................................................................................................................................5

2.2 AC 输入电源频率范围 .......................................................................................................................5

2.3 输入电流.............................................................................................................................................6

2.4 冲击电流.............................................................................................................................................6

2.5 电源效率.............................................................................................................................................6

3.0 输出.......................................................................................................................................................6

3.1 输出电压及电流.................................................................................................................................6

3.2 待机功率............................................................................................................................................7

3.3 空载运行.............................................................................................................................................7

3.4 动态负载特性 (STEP LOAD)...............................................................................................................7

3.5 开关机时序........................................................................................................................................7

3.5.1 关机保持时间..............................................................................................................................8

3.5.2 AC 开机时间 ................................................................................................................................8

4.0 保护.......................................................................................................................................................8

4.1 过压保护.............................................................................................................................................8

4.2 短路保护.............................................................................................................................................8

4.3 过流保护.............................................................................................................................................9

5.0 背光电气特性.......................................................................................................................................9

6.0 插座引脚定义.....................................................................................................................................10

7.0 环境.....................................................................................................................................................11

7.1 散热方式...........................................................................................................................................11

7.2 运行环境温度...................................................................................................................................11

7.3 运行环境湿度..................................................................................................................................11

7.4 存储温度...........................................................................................................................................11

存储湿度...........................................................................................................................................11

7.5

7.6

振动...................................................................................................................................................11

8.0 EMC 和安规要求 ................................................................................................................................12

9.0 平均无故障时间.................................................................................................................................12

10.0 机构尺寸...........................................................................................................................................13

11.0 原理图 .............................................................................................................................................14

12.0 PCB 图...........................................................................................................................................14

2008 年 2 月 29 日 内部资料请勿外传 第 4 页 共 16 页

电源产品规格书 彩电开发中心核心部件所

KIP060I04-01 Version R0A

1.0 原理方框图

AC 输

2.0 输入

2.1 输入电压

FSCM0765

反激拓扑

OZ9939
推挽拓扑

EER28 +12V/5A 输出

EEL19 变压器

*2

750V/7.0 mA
4 灯

机芯和功放

下面表格为整机电源的输入电压范围：

最小
额定
最大

2.2 AC 输入电源频率范围

最 小
额 定
最 大

输入电压范围

90 Vac

110~240 Vac

264 Vac

47 Hz

50/60 Hz

63 Hz
