Konig KN-AVSPLIT10 User Manual [en, de, es, fr, it, cs]

KN-AVSPLIT10 & 15

MANUAL (p. 2)
4 or 8 port Composite splitter

ANLEITUNG (S. 4)
4- oder 8-Port Composite Splitter

MODE D’EMPLOI (p. 7)
Répartiteur composite à 4 ou 8 ports

GEBRUIKSAANWIJZING (p. 10)
4/8-Poorts composiet splitter

MANUALE (p. 12)
Splitter composito a 4 o 8 porte

MANUAL DE USO (p. 15)

Divisor de vídeo compuesto de 4 u 8 puertos

HASZNÁLATI ÚTMUTATÓ (o. 18.)
4 vagy 8 portos kompozit jelosztó

KÄYTTÖOHJE (s. 21)
4/8-porttinen komposiittijakaja

BRUKSANVISNING (s. 23)
4 eller 8 portar komposit splitter

NÁVOD K POUŽITÍ (s. 26)
4/8-kanálový kompozitní rozbočovač

MANUAL DE UTILIZARE (p. 29)
Convertor compozit cu 4 sau 8 porturi

ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 31)
Splitter composite 4 ή 8 θυρών

BRUGERVEJLEDNING (s. 34)
4 eller 8 Port Composite Splitter

VEILEDNING (s. 37)
4-eller 8-ports kompositt splitter

ENGLISH

4 or 8 port Composite splitter

I. Introduction:

This 4/8 port composite video splitter lets you share a signal as well as the corresponding audio stream
from a single video source up to eight displays with brilliant High Definition quality.
With support for Standard Definition signals, this versatile composite video splitter offers a solution for
any application requiring high quality video and audio signal. A compact, space-saving solution, the
4/8-port composite video splitter is positioned with all connections on the rear of the panel for easy
access.

II. Features:

• Distributes a composite video signal for 4 or 8 displays without any signal degradation

• Supports analog stereo audio

• Supports Standard Definition video signals

• Distributes a composite video & audio and high definition displays

• Great for use in analog signals, presentations, trade shows, conferences, retail, and entertainment
applications

III. Specifications:

Model KN-AVSPLIT10 KN-AVSPLIT15

Input side connector 3 x RCA jack 3 x RCA jack

Output side connector 4 x (3 x RCA jack) 8 x (3 x RCA jack)

Operating temperature 0 - 45 degrees (Celsius)

Storage temperature -5 - 90 degrees (Celsius)

Max. resolution 1080i

Video bandwidth 250Mhz

Dimensions (mm) 200.5x73.8x42 (LxWxH) 300x125.2x 43.5 (LxWxH)

Power adapter 9.0 V DC 0.3 A

Housing Metal

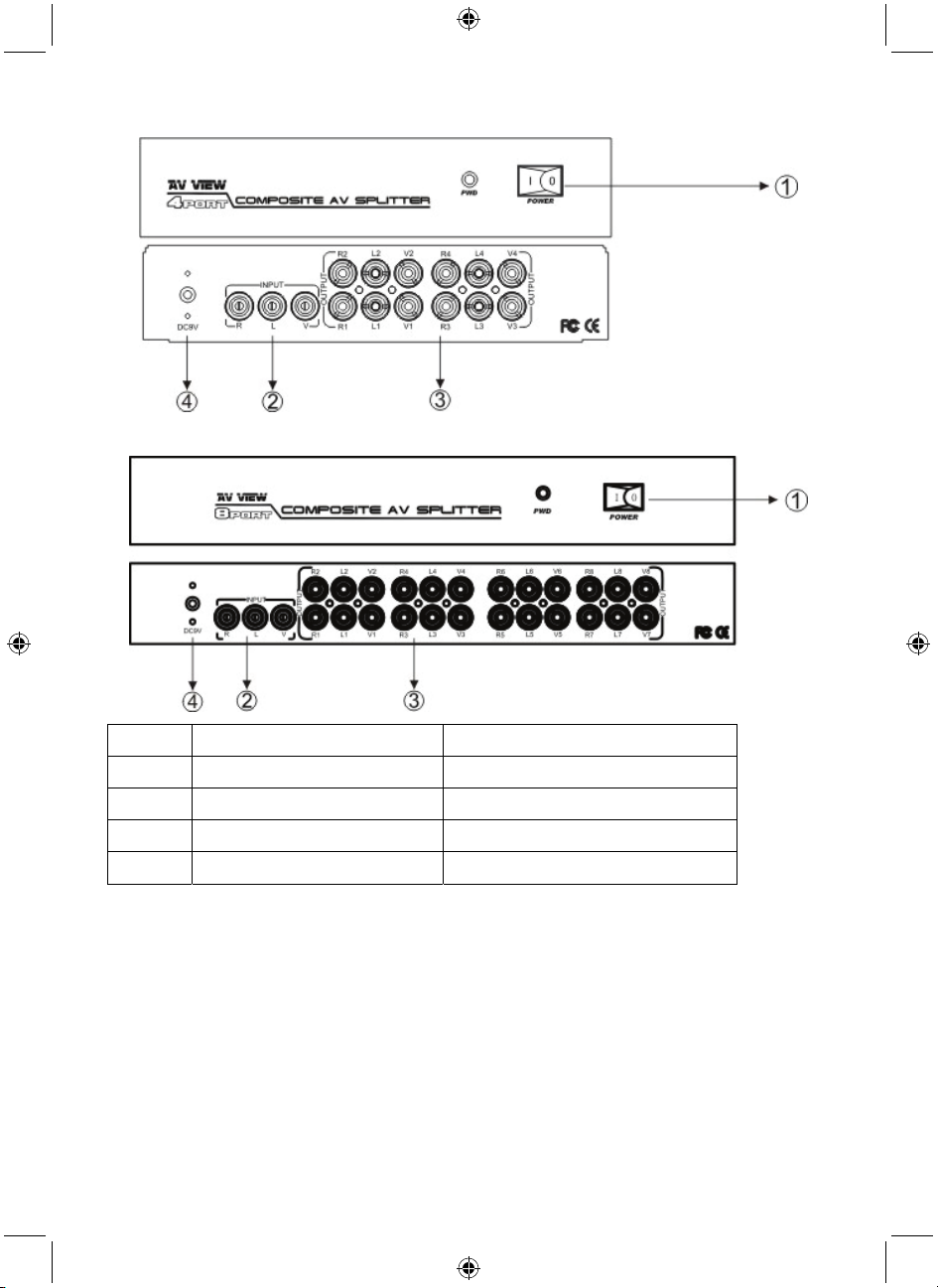

IV. Device Overview

2

Number Model Function

1 Power Switch power

2 Input RCA jack Input audio & video device

3 Output RCA jack Output audio & video device

4 Power jack External Power

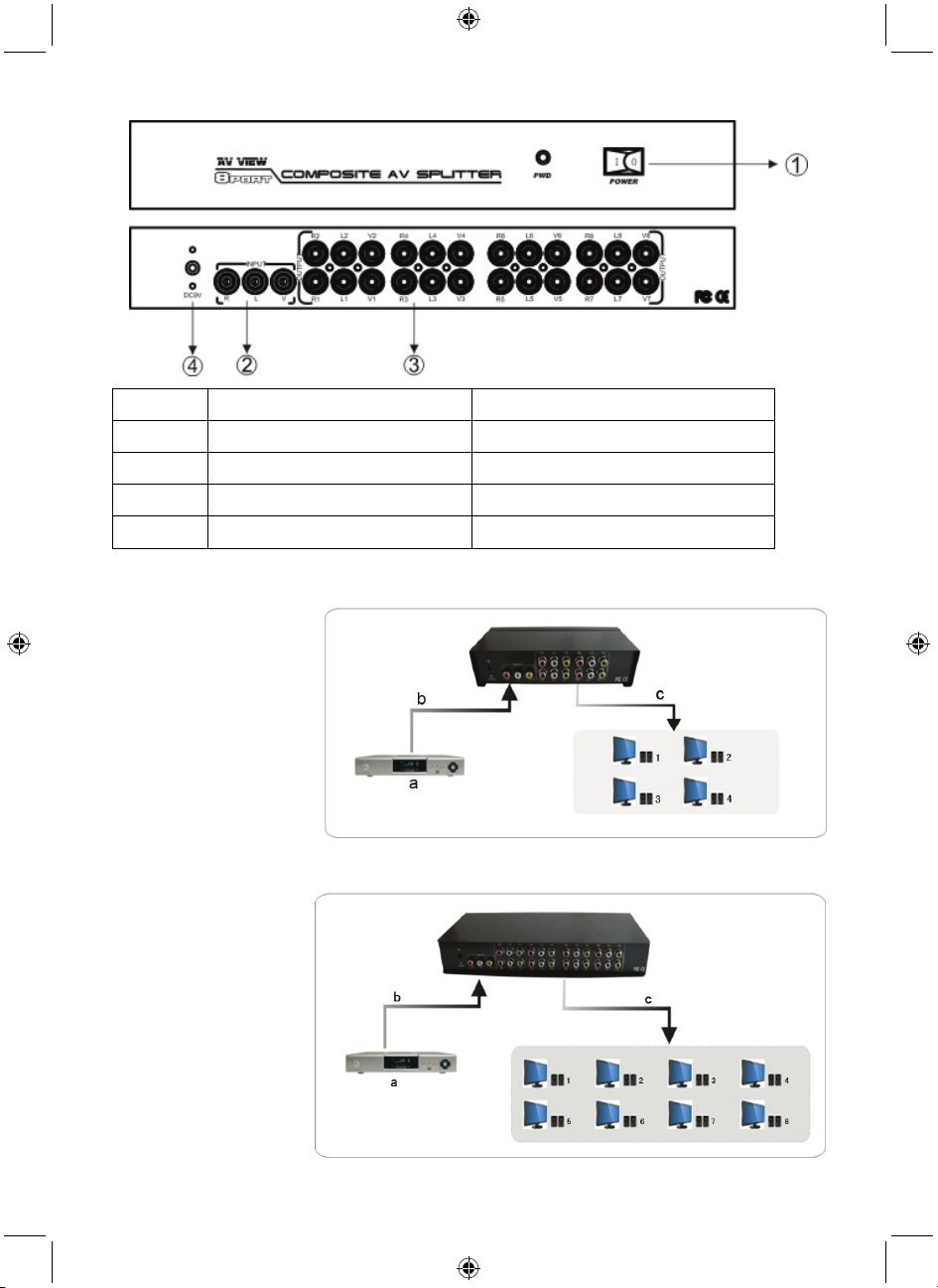

V. Installation:

4 Port Composite AV Splitter Application

a. Any AV composite signal

source

b. Input signal
c. Outpul signal

8 Port Composite AV Splitter Application

a. Any AV composite

signal source

b. Input signal
c. Outpul signal

3

VI. Packaging content:

• 4 or 8 port splitter

• Power adapter

• Manual

Safety precautions:

To reduce risk of electric shock, this product should ONLY be
opened by an authorized technician when service is required.
Disconnect the product from mains and other equipment if a
problem should occur. Do not expose the product to water or
moisture.

Maintenance:

Clean only with a dry cloth. Do not use cleaning solvents or abrasives.

Warranty:

No guarantee or liability can be accepted for any changes and modifications of the product or damage
caused due to incorrect use of this product.

General:

Designs and specifications are subject to change without notice.
All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.
Keep this manual and packaging for future reference.

Attention:

This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system for
these products.

DEUTSCH

4- oder 8-Port Composite Splitter

I. Einführung:

Mithilfe dieses 4/8-Port Composite Video Splitters können Sie sowohl ein Signal als auch die
entsprechenden Audiodaten von einer einzigen Videoquelle auf bis zu 8 Bildschirme mit High Definition
Qualität übertragen.
Dieser vielfältige Composite Video Splitter unterstützt Standard Definition Signale und bietet somit eine
Lösung für alle Anwendungen, die hochwertige Video- und Audiosignale voraussetzen. Dieser
kompakte, platzsparende 4/8-Port Composite Video Splitter wird für einen bequemen Zugriff mit allen
Anschlüssen an der Rückseite angebracht.

II. Eigenschaften:

• Überträgt Composite Videosignale auf 4 oder 8 Bildschirme ohne eine Verschlechterung des Signals

• Unterstützt analoges Stereo-Audio

• Unterstützt Standard Definition Videosignale

• Überträgt Composite Video & Audio und High Definition Anzeigen

• Geeignet für analoge Signale, Präsentationen, Ausstellungen, Konferenzen, Verkauf und
Unterhaltungsanwendungen

III. Technische Daten:

Modell KN-AVSPLIT10 KN-AVSPLIT15

Seitliche Eingänge 3 x RCA Buchse 3 x RCA Buchse

Seitliche Ausgänge 4 x (3 x RCA Buchse) 8 x (3 x RCA Buchse)

4

Modell KN-AVSPLIT10 KN-AVSPLIT15

Betriebstemperatur 0 - 45 Grad (Celsius)

Lagertemperatur -5 - 90 Grad (Celsius)

Max. Auflösung 1080i

Videobandbreite 250Mhz

Abmessungen (mm) 200,5(L) x 73,8(B) x 42(H) 300(L) x 125,2(B) x 43,5(H)

Netzteil DC9.0V 0.3A

Gehäuse Metall

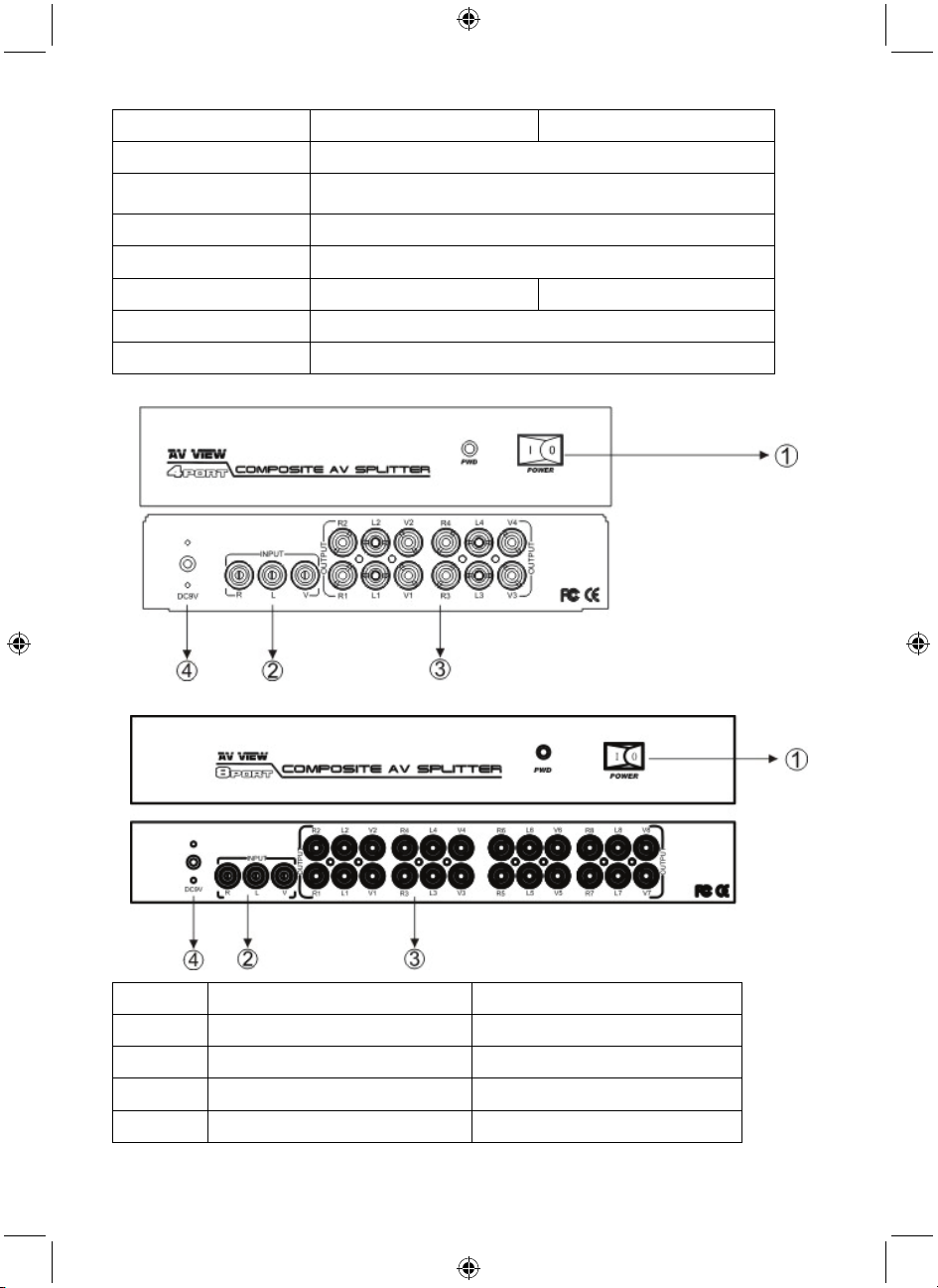

IV. Geräteansicht

Nummer Modell Funktion

1 Betriebstaste Ein-/Ausschalten

2 RCA Eingang Eingang für Audio- / Videogeräte

3 RCA Ausgang Ausgang für Audio- / Videogeräte

4 Ladebuchse Externe Stromversorgung

5

V. Installation:

Anwendung als 4-Port Composite AV Splitter

a. Jede AV Composite-

Signalquelle
b. Eingangssignal
c. Ausgangssignal

Anwendung als 8-Port Composite AV Splitter

a. Jede AV Composite-

Signalquelle
b. Eingangssignal
c. Ausgangssignal

VI. Verpackungsinhalt:

• 4- oder 8-Port Splitter

• Netzteil

• Benutzerhandbuch

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte
dieses Produkt AUSSCHLIESSLICH von einem autorisierten
Techniker geöffnet werden. Bei Problemen trennen Sie das
Gerät bitte von der Spannungsversorgung und von anderen
Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit
Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des
Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

6

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen
Eigentümer und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt
werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.

FRANÇAIS

Répartiteur composite à 4 ou 8 ports

I. Introduction :

Ce répartiteur de signaux vidéo composite à 4/8 ports distribue les signaux vidéos et le flux audio
correspondant fournis par une source vidéo à plusieurs écrans haute définition (jusqu’à huit).
Compatible avec les signaux de définition standard, il trouve tout naturellement sa place dans toutes les
applications nécessitant des signaux vidéo et audio de haute qualité. Nous l’avons conçu suffisamment
compact pour n’occuper qu’un espace minimal et avons placé toutes les connexions sur le panneau
arrière pour en faciliter l’accès.

II. Caractéristiques :

• Distribue les signaux vidéo composite sur 4 ou 8 écrans, sans dégradation des signaux

• Prise en charge des signaux audio stéréo analogiques ;

• Prise en charge des signaux vidéo de définition standard ;

• Distribue la vidéo et l’audio composite sur des écrans haute définition

• Parfait pour les signaux analogiques, les présentations, les salons, les conférences, la vente et les

divertissements.

III. Spécifications :

Modèle KN-AVSPLIT10 KN-AVSPLIT15

Connecteurs en entrée 3 x connecteur RCA 3 x connecteur RCA

Connecteurs en sortie 4 x (3 x connecteur RCA) 8 x (3 x connecteur RCA)
Plage de températures de

fonctionnement
Températures de stockage -5 - 90 degrés (Celsius)

Résolution maximale 1080i

Largeur de bande vidéo 250Mhz

Dimensions (mm) 200,5(L) x 73,8 (l) x 42 (H) mm. 300(L) x 125,2 (l) x 43,5 (H) mm.

Adaptateur secteur 9 V 0,3 A CC

Boîtier Métallique

0 - 45 degrés (Celsius)

7

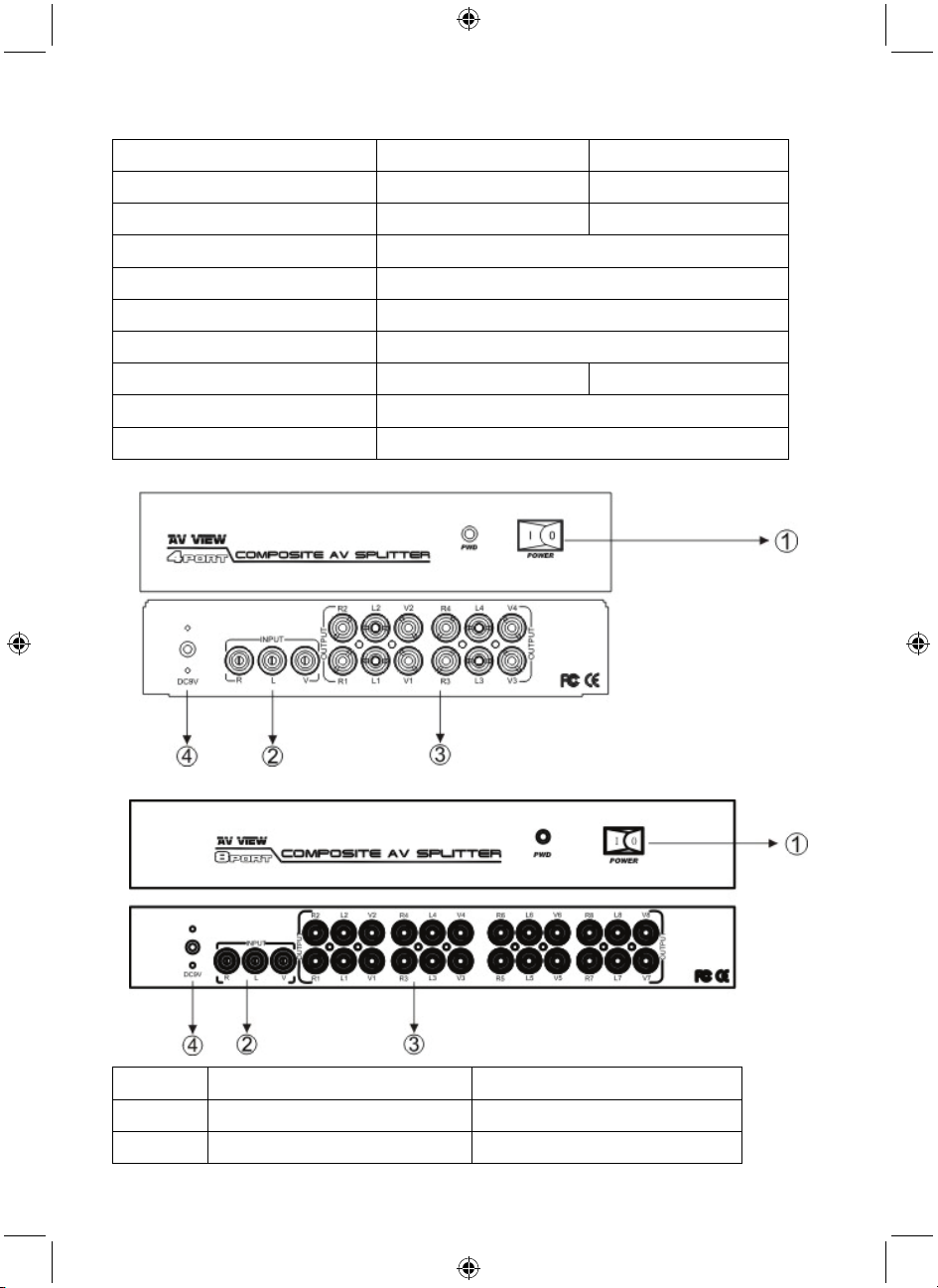

IV. Présentation de l’appareil

Numéro Modèle Fonction

1 Marche/Arrêt

2 Entrée RCA

3 Sortie RCA

4 Connecteur d’alimentation

Commutateur de mise en marche/arrêt de l’appareil

Reçoit les signaux audio et vidéo des sources

Transmet les signaux audio et vidéo vers un appareil

Connexion à une source d’alimentation externe

V. Installation :

Répartiteur AV composite à 4 ports

a. N’importe quelle source

de signal composite AV
b. Signal d’entrée
c. Signal de sortie

8

Répartiteur AV composite à 8 ports

a. N’importe quelle source

de signal composite AV
b. Signal d’entrée
c. Signal de sortie

VI. Contenu de la boîte :

• Un répartiteur 4 ou 8 ports

• Un adaptateur secteur

• Un guide d’utilisateur

Consignes de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être
ouvert que par un technicien qualifié si une réparation s’impose.
Débranchez l’appareil et les autres équipements du secteur s’il
y a un problème. Ne pas exposer l’appareil à l’eau ni à
l’humidité.

Entretien :

Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du
produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.
Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont
leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.
Conservez ce manuel et l’emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l’appareil. Il signifie que les produits électriques et électroniques ne
doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour
ce genre de produits.

9

NEDERLANDS

4/8-Poorts composiet splitter

I. Inleiding:

Met deze 4/8-poorts composiet videosplitter kunt u een signaal, alsmede de bijbehorende audio-stream
van een enkele videobron delen naar acht beeldschermen met een schitterende hoge definitiekwaliteit.
Met ondersteuning voor standaard definitiesignalen, biedt deze veelzijdige composiet videosplitter voor
elke toepassing een oplossing waarbij hoge kwaliteit video en audio signaal vereist zijn. Een compacte,
ruimtebesparende oplossing, de 4/8-poorts composiet videosplitter wordt geplaatst met alle
aansluitingen op het achterpaneel voor gemakkelijke toegang.

II. Kenmerken:

• Verdeelt een composiet videosignaal voor 4 of 8 schermen zonder signaalverlies

• Ondersteunt analoge stereo audio

• Ondersteunt Standaard Definitie videosignalen

• Verdeelt composiete video & audio en hoge definitie schermen

• Zeer geschikt voor gebruik van analoge signalen, presentaties, beurzen, conferenties, kleinhandel

en entertainment toepassingen

III. Specificaties:

Model KN-AVSPLIT10 KN-AVSPLIT15

Ingangsconnector 3 x RCA-aansluiting 3 x RCA-aansluiting

Uitgangsconnector 4 x (3 x RCA-aansluiting) 8 x (3 x RCA-aansluiting)

Bedrijfstemperatuur 0 tot 45 graden (Celsius)

Opslagtemperatuur -5 tot 90 graden (Celsius)

Max. resolutie 1080i

Videobandbreedte 250 MHz

Afmetingen (mm) 200.5x73.8x42 (LxBxH) 300x125.2x 43.5 (LxBxH)

Voedingsadaptor 9.0 V DV – 0.3 A

Behuizing Metaal

IV. Apparaatoverzicht

10

Nummer Model Functie

1 Voeding Voedingsschakelaar

2 Ingang RCA-aansluiting Ingang audio & video-apparaat

3 Uitgang RCA-aansluiting Uitgang audio & video-apparaat

4 Voedingaansluiting Externe voeding

V. Installatie:

4-Poorts composiet AV-splittertoepassing

a. Elke AV samengestelde

signaalbron
b. Ingangssignaal
c. Uitgangssignaal

8-Poorts composiet AV-splittertoepassing

a. Elke AV samengestelde

signaalbron
b. Ingangssignaal
c. Uitgangssignaal

11

VI. Inhoud van de verpakking:

• 4 of 8-poorts splitter

• Voedingsadapter

• Handleiding

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit
product ALLEEN worden geopend door een erkende technicus
wanneer er onderhoud nodig is. Koppel het product los van de
elektrische voeding en van andere apparatuur als zich
problemen voordoen. Stel het product niet bloot aan water of
vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik
van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de
garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.
Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de
respectievelijke eigenaren en worden hierbij als zodanig erkend.
Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en
elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort
producten zijn er speciale inzamelingspunten.

ITALIANO

Splitter composito a 4 o 8 porte

I. Introduzione:

Questo Splitter video composito a 4/8 porte vi permette di condividere un segnale audio/video collegato
da una sorgente video singola su fino a 8 schermi con qualità brillante ad alta definizione.
Con il supporto per i segnali a definizione standard, questo splitter video composito versatile offre una
soluzione per ogni applicazione che richieda audio e video di alta qualità. Soluzione compatta con
grande risparmio di spazio, lo splitter video composito a 4/8 porte è posizionato con tutti i collegamenti
sul pannello posteriore per un accesso semplificato.

II. Caratteristiche:

• Distribuisce un segnale video composito per 4 o 8 schermi senza alcuna degradazione del segnale

• Supporta l’audio stereo analogico

• Supporta segnali video in Definizione standard

• Distribuisce segnale audio/video composito e lo visualizza in alta definizione

• Ottimo per l’uso con segnali analogici, presentazioni, dimostrazioni commerciali, conferenze,

rivendite e applicazioni di gioco

12

III. Specifiche:

Modello KN-AVSPLIT10 KN-AVSPLIT15

Connettore in ingresso laterale 3 Prese RCA 3 Prese RCA

Connettore in uscita laterale 4 x (3 Prese RCA) 8 x (3 Prese RCA)

Temperatura di utilizzo 0 - 45 gradi (Celsius)

Temperatura di immagazzinamento -5 - 90 gradi (Celsius)

Risoluzione massima 1080i

Larghezza di banda video 250Mhz

Dimensioni (mm) 200.5(L) x 73.8(P) x 42(A) 300(L) x 125.2(P) x 43.5(A)

Alimentatore DC9.0V 0.3A

Involucro Contenitore metallico

IV. Panoramica del dispositivo

Numero Modello Funzione

1 Accensione Interruttore di accensione

2 Presa RCA in ingresso Ingresso dispositivi audio & Video

13

Numero Modello Funzione

3 Presa RCA in uscita Uscita dispositivi audio & Video

4 Spinotto alimentazione Alimentazione esterna

V. Installazione:

Installazione dello splitter AV composito a 4 porte

a. Qualsiasi segnale AV

composito
b. Segnale ingresso
c. Segnale uscita

Installazione dello splitter AV composito a 8 porte

a. Qualsiasi segnale AV

composito
b. Segnale ingresso
c. Segnale uscita

VI. Contenuto della confezione:

• Splitter a 4 o 8 porte

• Alimentatore

• Manuale

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto
dovrebbe essere aperto SOLO da un tecnico autorizzato
quando è necessario ripararlo. Scollegare il prodotto
dall’alimentazione e da altri apparecchi se dovesse esserci un
problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del
prodotto o a danni determinati dall’uso non corretto del prodotto stesso.

14

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.
Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono
riconosciuti come tali in questo documento.
Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed
elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un
sistema di raccolta differenziata.

ESPAÑOL

Divisor de vídeo compuesto de 4 u 8 puertos

I. Introducción:

Este Divisor de vídeo compuesto de 4/8 puertos le permite compartir una señal así como la transmisión
de audio correspondiente desde una única fuente de vídeo hasta en un máximo de 8 pantallas,
manteniendo al mismo tiempo una altísima calidad en Alta Definición.
Con soporte para señales de Definición estándar, este divisor de vídeo compuesto ofrece una solución
para cualquier aplicación que necesite compartir señales de audio y vídeo de alta calidad. Una solución
compacta que ocupa todo espacio, el divisor de vídeo compuesto de 4/8 puertos cuenta con todas las
conexiones colocadas en la parte trasera del panel para un fácil acceso.

II. Características:

• Distribuye una señal de vídeo compuesto a 4/8 pantallas sin degradación de la señal

• Soporta audio estéreo analógico

• Soporta señales de video de definición estándar

• Distribuye audio y vídeo compuesto y visualizaciones de alta definición

• Magnífico uso en señales digitales, presentaciones, ferias comerciales, conferencias, aplicaciones

de entretenimiento y de venta al por menor

III. Especificaciones:

Modelo KN-AVSPLIT10 KN-AVSPLIT15

Conector lateral entrada 3 clavijas RCA 3 clavijas RCA

Conector lateral salida 4 x (3 clavijas RCA ) 8 x (3 clavijas RCA )

Temperatura operativa 0 - 45 grados (Celsius)
Temperatura de

almacenamiento
Resolución máx. 1080i

Ancho de banda vídeo 250Mhz

Medidas (mm) 200.5(L) x 73.8(A) x 42(A) 300(L) x 125.2(A) x 43.5(A)

Adaptador alimentación CC 9.0V 0.3A

Carcasa Carcasa de metal

-5 - 90 grados (Celsius)

15

IV. Vista general del dispositivo

Número Modelo Función

1 Alimentación Conmutador

2 Clavija entrada RCA Entrada de dispositivo de vídeo y audio

3 Clavija salida RCA Salida de dispositivo de vídeo y audio

4 Clavija de alimentación Alimentación externa

16

V. Instalación:

Aplicación del divisor AC compuesto de 4 puertos

a. Cualquier fuente de

señal AV Compuesta
b. Señal de entrada
c. Señal de salida

Aplicación del divisor AC compuesto de 8 puertos

a. Cualquier fuente de

señal AV Compuesta
b. Señal de entrada
c. Señal de salida

VI. Contenido del embalaje:

• Divisor de 4 u 8 puertos

• Adaptador alimentación

• Manual

Medidas de seguridad:

Para reducir el peligro de descarga eléctrica, este producto
SÓLO lo debería abrir un técnico autorizado cuando necesite
reparación. Desconecte el producto de la toma de corriente y
de los otros equipos si ocurriera algún problema. No exponga
el producto al agua ni a la humedad.

Mantenimiento:

Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones
realizadas al producto o daños provocados por un uso incorrecto del producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.
Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a
nombre de sus titulares correspondientes, reconocidos como tal.
Conserve este manual y el embalaje en caso de futura necesidad.

17

Atención:

Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y
electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un
sistema de recogida individual para este tipo de productos.

MAGYAR

4 vagy 8 portos kompozit jelosztó

I. Bevezetés:

Ez a 4/8 portos kompozit video jelosztó egy jelforrás video és audio jelfolyamát kiváló minőségben akár
nyolcfelé tudja osztani, nyolc HD felbontású megjelenítőre.
A normál SD felbontású jeleket is támogatja. Ez a sokoldalú kompozit video jelosztó kiváló megoldás
minden alkalmazáshoz, amely kiemelkedő minőségű kép- és hangjelet igényel. A kompakt,
helytakarékos 4/8 portos kompozit video jelosztó összes csatlakozója a hátoldali panelen található és
könnyen elérhető.

II. Funkciók:

• Jelromlás nélkül osztja szét 4 vagy 8 megjelenítőre a kompozit video jelet

• Támogatja az analóg sztereó hangot

• Támogatja a normál SD felbontású videojeleket is

• Kiosztja nagyfelbontású megjelenítőkre az analóg kompozit kép- és hangjeleket

• Kiválóan használható bemutatókon, vásárokon, konferenciákon, a kiskereskedelemben és a

szórakoztatásban

III. Műszaki adatok:

Modell KN-AVSPLIT10 KN-AVSPLIT15

Bemeneti csatlakozók 3 db RCA aljzat 3 db RCA aljzat

Kimeneti csatlakozók 4 x (3 db RCA aljzat) 8 x (3 db RCA aljzat)
Üzemi

hőmérséklettartomány
Tárolási
hőmérséklettartomány

Max. felbontás 1080i

Video sávszélesség 250 MHz

Méretek (mm) 200,5 (ho) x 73,8 (sz) x 42 (ma) 300 (ho) x 125,2 (sz) x 43,5 (ma)

Tápegység 9,0 V, 0,3 A

Burkolat Fém

0 - 45 Celsius fok

-5 - 90 Celsius fok

18

IV. A készülék áttekintése

Szám Modell Funkció

1 Ki-be kapcsoló Főkapcsoló

2 Bemeneti RCA aljzat Bemenőoldali hang- és képjel csatlakozó

3 Kimeneti RCA aljzat Kimenőoldali hang- és képjel csatlakozó

4 Tápfeszültség bemenet Külső tápfeszültség

V. Bekötés:

4 portos kompozit AV jelosztó

a. Tetszőleges kompozit AV

jelforrás
b. Bemenőjel
c. Kimenőjel

19

8 portos kompozit AV jelosztó

a. Tetszőleges kompozit

AV jelforrás
b. Bemenőjel
c. Kimenőjel

VI. A csomag tartalma:

• 4 vagy 8 portos jelosztó

• Hálózati tápegység

• Kézikönyv

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a
terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel.
Hiba esetén húzza ki a termék csatlakozóját a konnektorból,
és kösse le más berendezésekről. Vigyázzon, hogy ne érje a
terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék
helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.
Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve,
azokat ennek tiszteletben tartásával említjük.
Őrizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és
elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket külön
begyűjtő létesítmények végzik.

20

SUOMI

4/8-porttinen komposiittijakaja

I. Johdanto:

Tämän laitteen avulla voit jakaa signaalin sekä vastaavan audiosignaalin yhdestä videolähteestä jopa
kahdeksalle näytölle upealla HD-laadulla.
Tämä normaaleja signaaleita tukeva komposiittivideojakaja tarjoaa ratkaisun jokaiseen
korkealuokkaista video/audiosignaalia vaativaan käyttötarkoitukseen. Kompakti ja tilaa säästävä
ratkaisu. 4/8-porttinen jakaja voidaan asentaa telineeseen ja laitteen kaikki liittimet sijaitsevat
helppopääsyisesti takana.

II. Ominaisuudet:

• Jakaa komponenttivideosignaalia 4/8 näyttöön ilman signaalin heikentymistä

• Tukee analogista stereoäänentoistoa

• Tukee normaalitarkkuista videosignaalia

• Jakaa komponettivideota ja -ääntä HD-näyttöihin

• Sopii erinomaisesti analogisiin signaaleihin, esityksiin, näyttelyihin, konferensseihin sekä myynti- ja

viihdekäyttöön

III. Tekniset tiedot:

Malli KN-AVSPLIT10 KN-AVSPLIT15

Tuloliitin sivussa 3 x RCA-liitin 3 x RCA-liitin

Lähtöliitin sivussa 4 x (3 x RCA-liitin) 8 x (3 x RCA-liitin)

Käyttölämpötila 0 - 45 °C

Säilytyslämpötila -5 - 90 °C

Maks. resoluutio 1080i

Videon kaistaleveys 250 MHz

Mitat (mm) 200,5(p) x 73,8(l) x 42(k) 300(p) x 125,2(l) x 43,5(k)

Virta-adapteri DC 9.0 V 0.3 A

Kotelo Metalli

IV. Laitteen kuvaus

21

Numero Malli Tarkoitus

1 Virta Virtakytkin

2 RCA-tuloliitin Audion ja videon tulosignaali

3 RCA-lähtöliitin Audion ja videon lähtösignaali

4 Virtaliitin Ulkoinen virta

V. Asennus:

4-porttinen AV-jakaja

a. Mikä tahansa

AV-komposiittisignaalin

lähde
b. Tulosignaali
c. Lähtösignaali

8-porttinen AV-jakaja

a. Mikä tahansa

AV-komposiittisignaalin

lähde
b. Tulosignaali
c. Lähtösignaali

22

VI. Pakkauksen sisältö:

• 4/8-porttinen jakaja

• Virta-adapteri

• Käyttöohje

Turvallisuuteen liittyvät varoitukset:

Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu
huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos
ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.
Älä altista laitetta vedelle äläkä kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen
väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.
Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä
tuotemerkkejä ja niitä on käsiteltävä sellaisina.
Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita
saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen
keräysjärjestelmä.

SVENSKA

4 eller 8 portar komposit splitter

I. Introduktion:

Dessa 4/8-portar komposit videosplitter tillåter dig dela med en signal såväl som det motsvarande
ljudflödet från en enda videokälla med upp till åtta visningar och en lysande högdefinierad kvalitet.
Med stöd för standard definition-signaler, erbjuder detta mångsidiga komposit videosplitter en lösning
för varje tillämpning som kräver högkvalitativ video och ljudsignal. En kompakt, rumsparande lösning,
är 4/8-portar komponent videosplitter med alla anslutningar placerade på baksidan av panelen för
enkel åtkomst.

II. Funktioner:

• Distribuerar en komposit videosignal för 4/8 visningar utan någon nedbrytning av signal

• Stöder analogt stereoljud

• Stöder standard definierade videosignaler

• Distribuerar en kompositvideo och ljud och högdefinierade visningar

• Bra användning av digitalsignaler, presentationer, mässor, konferenser, detaljhandel och

applikationer för underhållning

III. Specifikationer:

Modell KN-AVSPLIT10 KN-AVSPLIT15

Ingång till sidokontakt 3 x RCA jack 3 x RCA jack

Utgång till sidokontakt 4 x RCA jack 8 x RCA jack

Driftstemperatur 0 - 45 grader (Celsius)

23

Modell KN-AVSPLIT10 KN-AVSPLIT15

Lagringstemperatur -5 - 90 grader (Celsius)

Max. Upplösning 1080i

Video bandbredd: 250Mhz

Mått (mm) 200,5(L) x 73.8(B) x 42(H) 300(L) x 125,2(B) x 43.5(H)

Nätadapter DC9.0V 0.3A

Kåpa Metallhölje

IV. Översikt av enhet

Nummer Modell Funktioner

1 Ström Strömbrytare

2 Ingång RCA jack Ingång ljud-och videoenhet

3 Utgång RCA jack Utgång ljud-och videoenhet

4 Ström DC jack Extern ström

24

V. Installation:

4 Portar komponent AV splitter applikation

a. Valfri AV komposit

signalkälla
b. Insignal
c. Utsignal

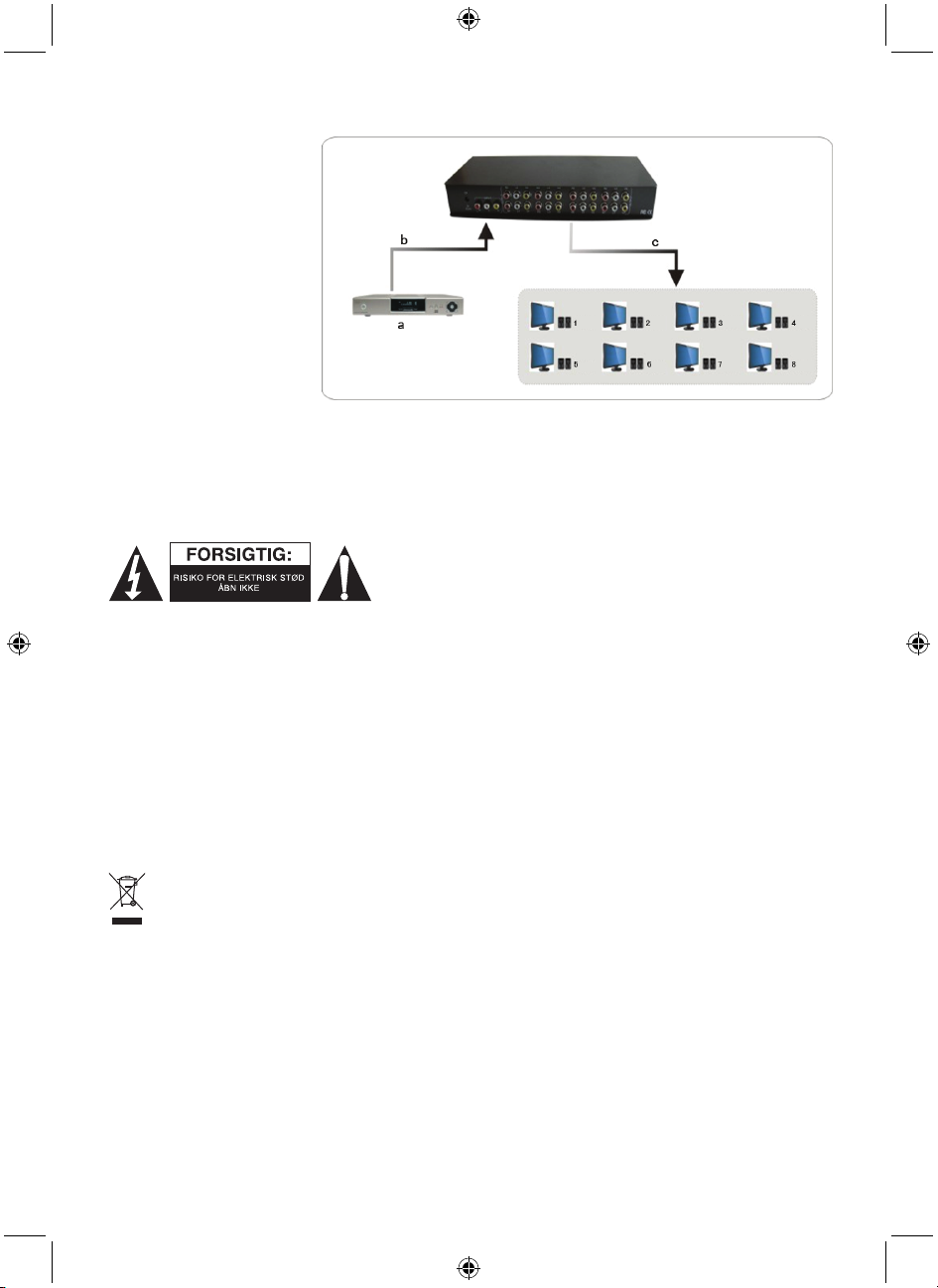

8 Portar komponent AV splitter applikation

a. Valfri AV komposit

signalkälla
b. Insignal
c. Utsignal

VI. Förpackningens innehåll:

• 4 eller 8 portar splitter

• Nätadapter

• Manual

Säkerhetsanvisningar:

För att minska risken för elektriska stötar bör denna produkt
ENDAST öppnas av behörig tekniker när service behövs. Dra
ut strömkabeln från eluttaget och koppla ur all annan
utrustning om något problem skulle uppstå. Utsätt inte
produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller
slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på
grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande.
Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare
och är härmed erkända som sådana.
Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

25

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska
produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem
för dessa produkter.

ČESKY

4/8-kanálový kompozitní rozbočovač

I. Úvod:

Díky tomuto 4/8-kanálového rozbočovači kompozitního videa můžete distribuovat váš audio/video
signál až do osmi dalších obrazovek v perfektní kvalitě vysokého rozlišení.
Tento všestranný rozbočovač kompozitního videa podporuje signály ve standardním rozlišení a nabízí
řešení pro jakoukoliv aplikaci vyžadující video a audio signál ve vysoké kvalitě. Kompaktní a skladné
provedení tohoto 4/8-kanálového rozbočovače kompozitního videa je dosaženo zejména umístěním
všech jeho konektorů na zadní straně panelu, kterým je zajištěn snadný přístup.

II. Funkce:

• Distribuuje signál kompozitního videa do 4 nebo 8 displejů bez jakéhokoliv zhoršení signálu

• Podporuje analogové stereo audio

• Podporuje video signály ve standardním rozlišení

• Distribuuje kompozitní video & audio a obraz ve vysokém rozlišení

• Vhodný pro distribuci analogových signalů, prezentace, veletrhy, konference, maloobchody, a

zábavné aplikace

III. Specifikace:

Model KN-AVSPLIT10 KN-AVSPLIT15

Připojení na vstupu 3 x cinch 3 x cinch

Připojení na výstupu 4 x (3 x cinch) 8 x (3 x cinch)

Pracovní teplota 0 - 45 stupňů (Celsia)

Skladovací teplota -5 - 90 stupňů (Celsia)

Max. rozlišení 1080i

Video frekvence 250Mhz

Rozměry (mm) 200.5(D) x 73.8(Š) x 42(V) 300(D) x 125.2(Š) x 43.5(V)

Napájecí adaptér DC9.0V 0.3A

Skříň Kovová skřín

26

IV. Popis zařízení

Číslo Popis Funkce

1 Vypínač Zapnutí/vypnutí přístroje

2 Cinch-vstup Vstup audia/videa

3 Cinch-výstup Výstup audia/videa

4 Zdířka napájení Externí napájení

V. Instalace:

Zapojení 4-kanálového kompozitního AV rozbočovače

a. Zdroj kompozitního AV

signálu
b. Vstupní signál
c. Výstupní signál

27

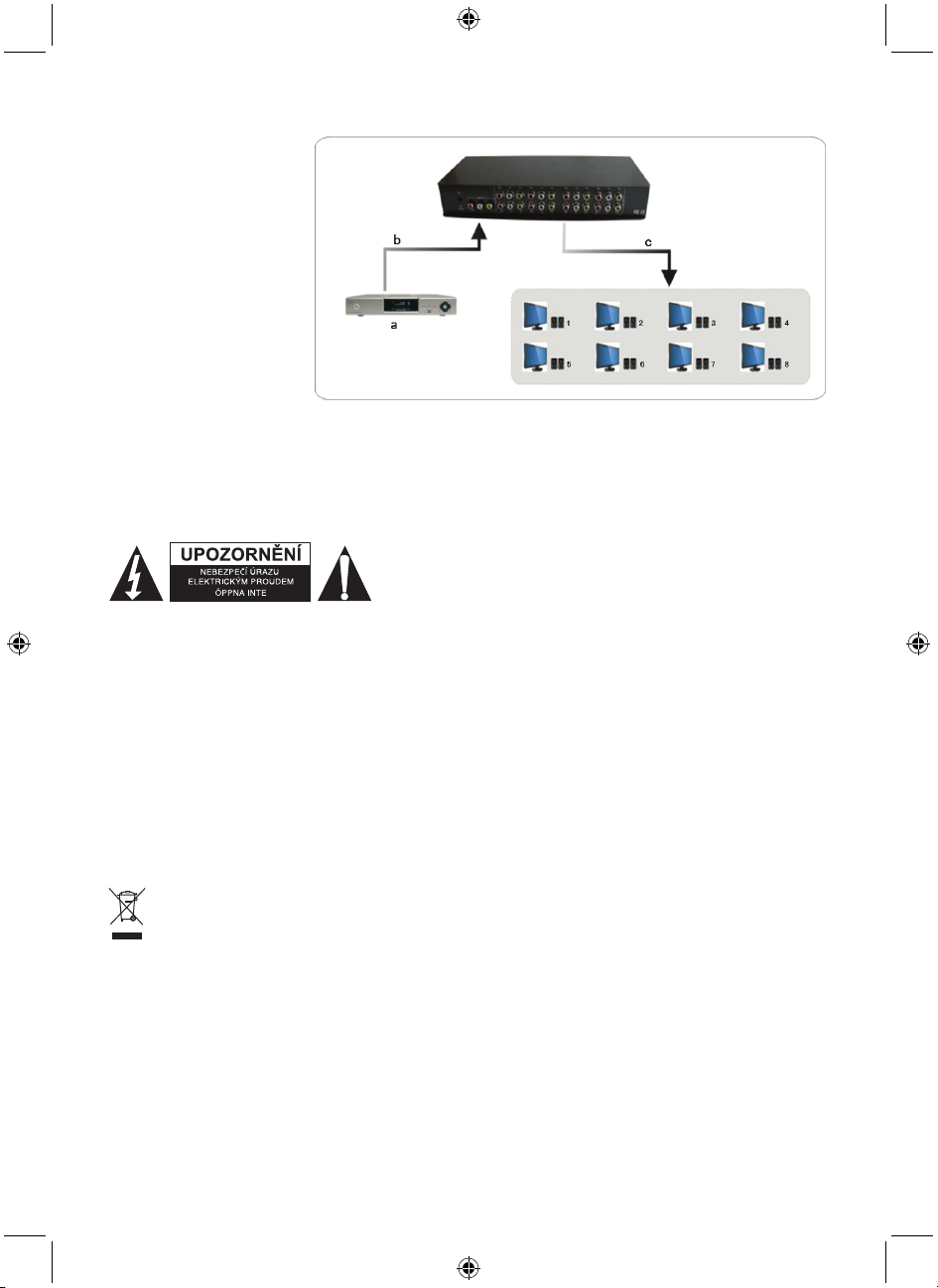

Zapojení 8-kanálového kompozitního AV rozbočovače

a. Zdroj kompozitního AV

signálu
b. Vstupní signál
c. Výstupní signál

VI. Obsah balení:

• 4 nebo 8-kanálový rozbočovač

• Napájecí adaptér

• Návod

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento
výrobek otevřen POUZE autorizovaným technikem, je-li to
nezbytné. V případě, že dojde k závadě, odpojte výrobek ze
sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo
vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením
ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.
Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou
chráněny zákonem.
Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s
nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti
vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná
střediska.

28

ROMÂNĂ

Convertor compozit cu 4 sau 8 porturi

I. Introducere:

Acest dispozitiv Convertor Video Compozit cu 4 / 8 porturi vă permite să partajaţi un semnal, ca şi
stream-ul audio corespondent de la o singură sursă video cu până la opt afişaje cu calitate
extraordinară High Definition.
Cu suport pentru semnalul Standard Definition, acest convertor video compozit vă oferă o soluţie
pentru orice aplicaţie care necesită semnal video şi audio de calitate înaltă. Un convertor video
compozit compact, reprezentând o soluţie de economisire spaţiu, cu 4 / 8 porturi are toate conexiunile
poziţionate în partea din spate a panoului pentru accesare uşoară.

II. Caracteristici:

• Distribuie un semnal video compozit către 4 sau 8 afişaje fără nicio deteriorare a semnalului

• Suportă audio stereo analog

• Suportă semnale video Standard Definition

• Distribuie un semnal compozit video şi audio şi afişaje high definition

• Foarte bun de utilizat pentru aplicaţiile cu semnale analoge, prezentări, târguri comerciale,

conferinţe, vânzare en detail şi divertisment

III. Specificaţii:

Modelul KN-AVSPLIT10 KN-AVSPLIT15

Conector input lateral 3 x RCA jack 3 x RCA jack

Conector output lateral 4 x (3 x RCA jack) 8 x (3 x RCA jack)

Temperatură de funcţionare 0 - 45 grade (Celsius)

Temperatură de depozitare -5 - 90 grade (Celsius)

Rezoluţie maximă 1080i

Lăţime de bandă video 250 Mhz

Dimensiune (mm) 200,5(L) x 73,8(l) x 42(h) 300(L) x 125,2(l) x 43,5(h)

Adaptor curent electric DC9.0V 0.3A

Carcasă Carcasă metalică

IV. Privire de ansamblu asupra dispozitivului

29

Numărul Modelul Funcţia

1 Curent electric Întrerupător curent electric

2 Fişa jack input RCA Input audio & video pentru dispozitiv

3 Output RCA jack Output audio & video pentru dispozitiv

4 Fişă jack curent electric Curent electric extern

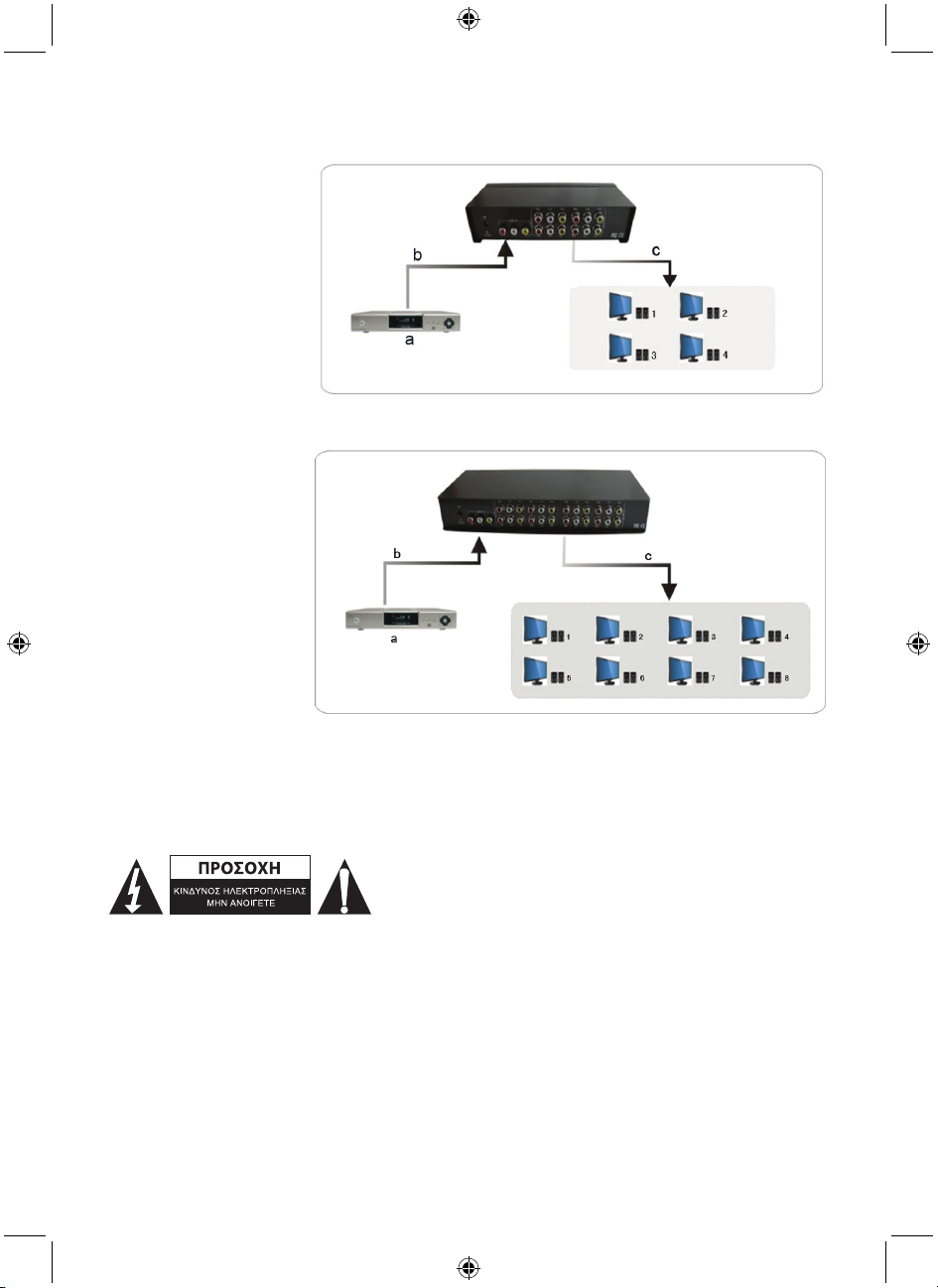

V. Instalare:

Aplicaţie a convertorului AV compozit cu 4 porturi

a. Orice sursă de semnal

compozit AV
b. Semnal de intrare
c. Semnal de ieşire

Aplicaţie a convertorului AV compozit cu 8 porturi

a. Orice sursă de semnal

compozit AV
b. Semnal de intrare
c. Semnal de ieşire

30

VI. Conţinutul pachetului:

A

• Convertor cu 4 sau 8 porturi

• Adaptor curent electric

• Manual

Măsuri de siguranţă:

Pentru a se reduce pericolul de electrocutare, acest produs va
fi desfăcut NUMAI de către un tehnician avizat, când este
necesară depanarea. Deconectaţi produsul de la priza de
reţea sau alte echipamente în cazul apariţiei unei probleme.
Nu expuneţi produsul apei sau umezelii.

Întreţinere:

Curăţarea trebuie făcută cu o cârpă uscată. Nu folosiţi solvenţi sau agenţi de curăţare abrazivi.

Garanţie:

Nu oferim nicio garanţie şi nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau
modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalităţi:

Designul şi specificaţiile produsului pot fi modificate fără o notificare prealabilă.
Toate siglele mărcilor şi denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate
ale proprietarilor de drept şi prin prezenta sunt recunoscute ca atare.
Păstraţi acest manual şi ambalajul pentru consultări ulterioare.

Atenţie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul că produsele electrice şi
electronice nu trebuie eliminate odată cu gunoiul menajer.
de colectare.

ceste produse au un sistem separat

ΕΛΛΗΝΙΚA

Splitter composite 4 ή 8 θυρών

I. Εισαγωγή:

Αυτό το splitter video composite 4/8 θυρών σας επιτρέπει να μοιράζετε το σήμα, καθώς και την
αντίστοιχη ροή ήχου από μια κοινή πηγή βίντεο σε έως και οχτώ οθόνες με εξαιρετική ποιότητα High

Definition.

Υποστηρίζοντας σήματα Standard Definition, αυτό το splitter video composite σας προσφέρει τη λύση
για κάθε εφαρμογή που απαιτεί σήμα εικόνας και ήχου υψηλής ποιότητας.
Με μικρές διαστάσεις για την εξ
πίσω μέρος της οθόνης μαζί με όλες τις συνδέσεις και είναι εύκολα προσβάσιμο.

II. Χαρακτηριστικά:

• Διανέμει σήμα εικόνας composite για 4 ή 8 οθόνες χωρίς μείωση του σήματος

• Υποστηρίζει αναλογικό στερεοφωνικό ήχο

• Υποστηρίζει σήματα εικόνας Standard Definition

• Διανέμει σήμα εικόνας & ήχου composite και εικόνες υψηλής ευκρίνειας

• Ιδανικό για χρήση με αναλογικά σήματα, παρουσιάσεις, εμπορικές εκθέσεις, συνέδρια, λιανικό

εμπόριο και εφαρμογές διασκέδασης

III. Τεχνικά χαρακτηριστικά:

Μοντέλο KN-AVSPLIT10 KN-AVSPLIT15

Σύνδεσμος εισόδου 3 x βύσματα RCA 3 x βύσματα RCA

Σύνδεσμος εξόδου 4 x (3 x βύσματα RCA) 8 x (3 x βύσματα RCA)

οικονόμηση χώρου, το splitter video composite 4/8 θυρών βρίσκεται στο

31

Μοντέλο KN-AVSPLIT10 KN-AVSPLIT15

Θερμοκρασία λειτουργίας
Θερμοκρασία

αποθήκευσης
Μεγ. ανάλυση 1080i

Εύρος ζώνης βίντεο 250 Mhz

Διαστάσεις (χιλ.) 200,5 (Μ) x 73,8 (Π) x 42 (Υ) 300 (Μ) x 125,2 (Π) x 43,5 (Υ)

Προσαρμογέας ισχύος DC 9.0 V 0.3 A

Περίβλημα Μεταλλική θήκη

0 - 45 βαθμοί (Κελσίου)

-5 - 90 βαθμοί (Κελσίου)

IV. Επισκόπηση συσκευής

Αριθμός Απεικόνιση Λειτουργία

1 Διακόπτης ισχύος Ενεργοποίηση/απενεργοποίηση

2 Βύσμα εισόδου RCA Συσκευή εισόδου ήχου & εικόνας

3 Βύσμα εξόδου RCA Συσκευή εξόδου ήχου & εικόνας

4 Βύσμα τροφοδοσίας Εξωτερική τροφοδοσία

32

V. Εγκατάσταση:

Εφαρμογή Splitter AV composite 4 θυρών

a. Οποιαδήποτε πηγή

σήματος AV composite
b. Σήμα εισόδου
c. Σήμα εξόδου

Εφαρμογή Splitter AV composite 8 θυρών

a. Οποιαδήποτε πηγή

σήματος AV composite
b. Σήμα εισόδου
c. Σήμα εξόδου

VI. Περιεχόμενα συσκευασίας:

• Splitter 4 ή 8 θυρών

• Προσαρμογέας ισχύος

• Εγχειρίδιο

Οδηγίες ασφαλείας:

Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό
θα πρέπει να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό
όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν
από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα.
Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Συντήρηση:

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Εγγύηση:

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή
βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Γενικά:

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση.
Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα
κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια.
Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

33

Προσοχή:

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι
μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά
οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.

DANSK

4 eller 8 Port Composite Splitter

I. Indledning:

Denne 4/8 port Composite Video Splitter lader dig dele et signal sammen med den tilhørende lyd fra en
enkelt videokilde til op til 8 skærme med strålende High Definition kvalitet.
Med understøttelse for Standard Definition signaler, tilbyder denne alsidige splitter en løsning til enhver
applikation som skal bruge høj kvalitet video og lydsignaler. En kompakt pladssparende løsning, den
4/8-port Composite video splitter placeres med alle forbindelser på bagpanelet så de er nemme at
komme til.

II. Funktioner:

• Fordeler et composite video signal til 4 eller 8 skærme uden forringelse af signalet

• Understøtter analog stereo lyd

• Understøtter Standard Definition video signaler

• Fordeler composite video & audio og high definition skærme

• Fantastisk til brug ved analog signaler, præsentationer, messer, konferencer, detailhandel og

underholdningsapplikationer

III. Specifikationer:

Model KN-AVSPLIT10 KN-AVSPLIT15

Input side Forbindelse 3 x RCA stik 3 x RCA stik

Output side Forbindelse 4 x (3 x RCA stik) 8 x (3 x RCA stik)

Driftstemperatur 0 - 45 grader (Celsius)

Opbevaringstemperatur -5 - 90 grader (Celsius)

Maks. Opløsning 1080i

Video Båndbredde 250Mhz

Dimensioner (mm) 200.5(L) x 73.8(W) x 42(H) 300(L) x 125.2(W) x 43.5(H)

Strømadapter DC9.0V 0.3A

Kabinet Metalkasse

34

IV. Enhedsoversigt

Nummer Model Funktion

1 Strøm Skift strøm

2 Input RCA stik Input audio & video enhed

3 Output RCA stik Output audio & video enhed

4 Strømstik Ekstern strøm

V. Installation:

4 Port Composite AV Splitter Applikation

a. En hvilken som helst AV

composite signalkilde
b. Input signal
c. Outpul signal

35

8 Port Composite AV Splitter Applikation

a. En hvilken som helst AV

composite signalkilde
b. Input signal
c. Outpul signal

VI. Pakkeindhold:

• 4 eller 8 port splitter

• Strømadapter

• Brugsvejledning

Sikkerhedsforholdsregler:

For at nedsætte risikoen for elektrisk stød, må dette produkt,
f.eks. når der kræves service, KUN åbnes af en autoriseret
tekniker. Frakobl produktet stikkontakten og andet udstyr, hvis
der opstår et problem. Udsæt ikke produktet for vand eller fugt.

Vedligeholdelse:

Rengør kun med en tør klud. Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan påtages for ændringer af produktet eller for skade på grund af
forkert brug af dette produkt.

Generelt:

Design og specifikationer kan ændres uden varsel.
Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres
respektive ejere og anses herved som sådan.
Gem brugervejledningen og emballagen til senere brug.

Bemærk:

Dette produkt er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr
ikke må bortskaffes sammen med almindeligt husholdningsaffald. Der findes særlige
indsamlingssystemer for disse produkter.

36

NORSK

4-eller 8-ports kompositt splitter

I. Introduksjon:

Denne 4/8-ports kompositt videosplitteren lar deg dele et signal i tillegg til tilhørende lydstream fra én
enkelt videokilde på opptil åtte skjermer, med fantastisk High Definition-/HD-kvalitet.
Støtte for signaler både i SD og HDTV gjør at denne allsidige kompositt videosplitteren tilbyr en løsning
for enhver bruk som krever splitting av høykvalitets video- og audiosignaler. Det er en kompakt
plassbesparende løsning, den 4/8-ports komponent videosplitteren har alle tilkoblinger plassert bak på
panelet for enkel tilgang.

II. Funksjoner:

• Distribuerer et kompositt videosignal til 4/8 skjermer uten signaltap

• Støtter analog stereolyd

• Støtter SD-videosignaler

• Distribuerer et kompositt video- og audiosignal og høyoppløselig bilde

• Glimrende for bruk i analoge signaler, presentasjoner, handelsmesser, konferanser, butikker og

underholdning

III. Spesifikasjoner:

Modell KN-AVSPLIT10 KN-AVSPLIT15

Inngang sidekonnektor 3 x RCA-plugg 3 x RCA-plugg

Utgang sidekonnektor 4 x (3 x RCA-plugg) 8 x (3 x RCA-plugg)

Driftstemperatur 0 - 45 grader (Celsius)

Oppbevaringstemperatur -5 - 90 grader (Celsius)

Maks. oppløsning 1080i

Videos båndbredde 250 Mhz

Mål (mm) 200,5 (L) x 73,8 (B) x 42 (H) 300 (L) x 125,2 (B) x 43,5 (H)

Strømadapter DC 9,0V 0,3A

Kabinett Metallhus

IV. Oversikt over enheten

37

Nummer Modell Funksjon

1 Strømforsyning Bryter-strøm

2 Inngang RCA-plugg Inngang lyd & bilde-enhet

3 Utgang RCA-plugg Utgang lyd & bilde-enhet

4 Strømplugg Ekstern strøm

V. Installasjon:

Bruk av 4-ports kompositt AV-splitter

a. Enhver AV kompositt

signalkilde
b. Inngangssignal
c. Utangssignal

Bruk av 8-ports kompositt AV-splitter

a. Enhver AV kompositt

signalkilde
b. Inngangssignal
c. Utangssignal

38

VI. Pakkens innhold:

• 4-eller 8-ports splitter

• Strømadapter

• Bruksanvisning

Sikkerhetsforholdsregler:

For å redusere faren for strømstøt, skal dette produktet BARE
åpnes av en autorisert tekniker når vedlikehold er nødvendig.
Koble produktet fra strømmen og annet utstyr dersom et
problem oppstår. Ikke utsett produktet for vann eller fuktighet.

Vedlikehold:

Rens bare med en tørr klut. Ikke bruk rensemidler eller skuremidler.

Garanti:

Ingen garanti eller erstatningsansvar aksepteres ved endringer og modifiseringer av produktet eller
skade forårsaket av uriktig bruk av dette produktet.

Generelt:

Utforming og spesifikasjoner kan endres uten forhåndsvarsel.
Alle logoer, merker og produktnavn er varemerker eller registrerte varemerker til de respektive eierne,
og skal behandles som dette.
Behold denne veiledningen og innpakningen for fremtidig referanse.

Forsiktig:

Dette produktet er markert med dette symbolet. Det betyr at brukte elektriske og elektroniske
produkter ikke må blandes med vanlig husholdningsavfall. Det finnes egne innsamlingssystem
for slike produkter.

Declaration of conformity / Konformitätserklärung / Déclaration de conformité /

Conformiteitsverklaring / Dichiarazione di conformità / Declaración de conformidad /

Megfelelőségi nyilatkozat / Yhdenmukaisuusvakuutus / Överensstämmelseförklaring /

Prohlášení o shodě / Declaraţie de conformitate / Δήλωση συμφωνίας /

We, / Wir, / Nous, / Wij, / Questa società, / La empresa infrascrita, / Mi, / Me, / Vi, / Společnost, / Noi, /
Εμείς

Nedis B.V., De Tweeling 28, 5215MC, ’s-Hertogenbosch
The Netherlands / Niederlande / Pays Bas / Nederland / Paesi Bassi / Países Bajos / Hollandia /
Alankomaat / Holland / Nizozemí / Olanda / Ολλανδία
Tel. / Tél / Puh / Τηλ. : 0031 73 5991055
Email / Couriel / Sähköposti / e-post: [e-mail]

Declare that product: / erklären, dass das Produkt: / Déclarons que le produit : / verklaren dat het
product: / Dichiara che il prodotto: / Declara que el producto: / Kijelentjük, hogy a termék, amelynek: /
Vakuutamme, että: / Intygar att produkten: / prohlašuje, že výrobek: / Declarăm că acest produs: /
Δηλώνουμε ότι το προϊόν: / Erklærer at produktet: / Forsikrer at produktet:

Overensstemmelse erklæring / Overensstemmelse forklaring

39

Brand: / Marke: / Marque : / Merknaam: / Marca: / Márkája: / Merkki: / Märke: / Značka: / Μάρκα: /

/

Mærke: / Merke: KÖNIG ELECTRONIC
Model: / Modell: / Modèle : / Modello: / Modelo: / Típusa: / Malli: / Μοντέλο: KN-AVSPLIT10 &

KN-AVSPLIT 15

Description: 4 or 8 port Composite splitter
Beschreibung: 4- oder 8-Port Composite Splitter
Description : Répartiteur composite à 4 ou 8 ports
Omschrijving: 4/8-Poorts composiet splitter
Descrizione: Splitter composito a 4 o 8 porte
Descripción: Divisor de vídeo compuesto de 4 u 8 puertos
Megnevezése: 4 vagy 8 portos kompozit jelosztó
Kuvaus: 4/8-porttinen komposiittijakaja
Beskrivning: 4 eller 8 portar komposit splitter
Popis: 4/8-kanálový kompozitní rozbočovač
Descriere: Convertor compozit cu 4 sau 8 porturi
Περιγραφή: Splitter composite 4 ή 8 θυρών
Beskrivelse: 4 eller 8 Port Composite Splitter
Beskrivelse: 4-eller 8-ports kompositt splitter
Is in conformity with the following standards: / den folgenden Standards entspricht: / est conforme aux
normes suivantes : / in overeenstemming met de volgende normen is: / è conforme ai seguenti
standard: / es conforme a las siguientes normas: / Megfelel az alábbi szabványoknak: / Täyttää
seuraavat standardit: / Överensstämmer med följande standarder: / splňuje následující normy: / Este în
conformitate cu următoarele standarde: / Συμμορφώνεται με τις ακόλουθες προδιαγραφές: /
Overensstemmelse med følgende standarder: / Overensstemmer med følgende standarder:

CE; EN55022 class B:2006+A1:2007 , EN61000-3-2:2006+A2:2009 , EN61000-3-3:2008

EN55024:1998+A1:2001+A2:2003 , IEC61000-4-2:2008 , IEC61000-4-3:2008 ,
IEC61000-4-4:2004, IEC61000-4-5:2005 , IEC61000-4-6:2008 , IEC61000-4-8:2009 ,
IEC61000-4-11:2004

LVD; EN55022:2006+A1:2007 EN61000-3-2:2006 , EN61000-3-3:2008 ,

EN55024:1998+A1:2001+A2:2003

EU Directive(s) / EG-Richtlinie(n) / Directive(s) EU / EU richtlijn(en) / Direttiva(e) EU / Directiva(s) UE /
EU direktívák / EU Toimintaohje(et) / Eu Direktiv(en) / Směrnice EU / Directiva(e) UE / Οδηγία(ες) της
ΕΕ / EU direktiv(er) / EU-direktiv(ene): 2004/108/EC, 2002/95/EC, 2009/125/EC

‘s-Hertogenbosch, 01-04-2011

Mrs. / Mme. / Mevr. / Sig.ra / D. / Fru / Paní / Κα : J. Gilad
Purchase Director / Einkaufsleiterin / Directrice des Achats /
Directeur inkoop / Direttore agli acquisti / Director de compras /
értékesítési igazgató / Ostojohtaja / Inköpsansvarig / Obchodní ředitelka
Director achiziţii / Διευθυντής αγορών / Indkøbschef / Innkjøpssjef

Copyright ©

40
