Konig HDMI - VGA converter User Manual [en, de, es, fr, it, cs]

KN-HDMICON26

MANUAL (p. 2)
HDMI® to VGA Converter

ANLEITUNG (S. 3)
HDMI®-auf-VGA-Konverter

MODE D’EMPLOI (p. 5)
Convertisseur HDMI® vers VGA

GEBRUIKSAANWIJZING (p. 7)
HDMI® naar VGA Omzetter

MANUALE (p. 9)
Convertitore da HDMI® a VGA

MANUAL DE USO (p. 11)
Convertidor HDMI® a VGA

HASZNÁLATI ÚTMUTATÓ (o. 13.)
HDMI® - VGA átalakító

KÄYTTÖOHJE (s. 15)
HDMI®–VGA-muunnin

BRUKSANVISNING (s. 17)
HDMI® till VGA omvandlare

NÁVOD K POUŽITÍ (s. 19)
HDMI® na VGA konvertor

MANUAL DE UTILIZARE (p. 21)
Convertor VGA în HDMI®

ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 22)
Μετατροπέας HDMI® σε VGA

BRUGERVEJLEDNING (s. 24)
HDMI® to VGA Converter

20-03-2012

VEILEDNING (s. 26)
HDMI® til VGA-konverter

ENGLISH

HDMI® to VGA Converter

Introduction:

This converter converts HDMI® input into VGA to allow users to send video signals from, for example, a

®

Blu-ray

player to your VGA video projector. The conversion includes the R/L audio signal.

Specifications:

• Connectors Input: HDMI® Connector female

• Connectors output: VGA HD 15-pin female
2x RCA female (audio)

®

• HDMI

version: High speed HDMI®

• Output res. support: 640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768, 1280*960,

• Input max resolution: 1920x1080 or 480p/720i/720p/1080i/1080p

• Bandwidth: 1.65 Gbps

• Housing: Metal

• Power: 5 V

• Supports HDCP

• LED power indication

• Built-in equalizer

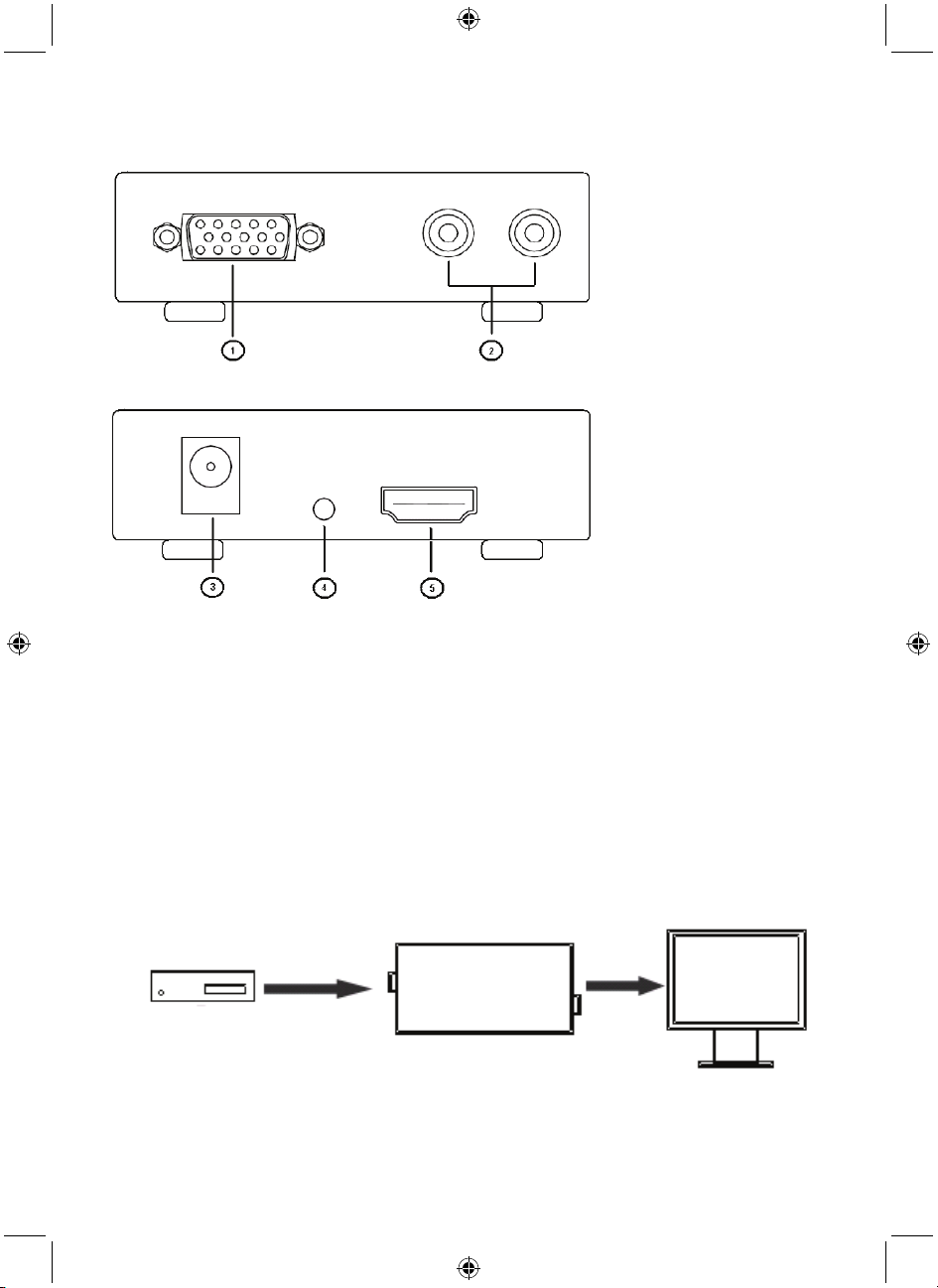

Connections:

Front view:

1280*1024, 1360*765, 1920*1080

Rear view:

1) VGA video output

2) Stereo audio output

3) Power adapter connection

4) Power indication LED

5) HDMI

®

input port

2

Connections en Operation:

Before installation, please make sure all devices you wish to connect have been turned off.

• Connect the HDMI

• Connect the VGA and R/L audio output of this product to the display device.

• Insert the DC side of the 5 V power supply into this product and then connect the AC side of the
power supply into the wall outlet.

• Power on all connected devices, select the input of the display device to the VGA channel.

• The image does not need to be adjusted. This converter will position it automatically.

®

input from the source device to this converter (input cables are optional).

Bluray

HDMI to VGA+Audio

CONVERTER

VGA

Monitor

Safety precautions:

To reduce risk of electric shock, this product should ONLY be
opened by an authorized technician when service is required.
Disconnect the product from mains and other equipment if a
problem should occur. Do not expose the product to water or
moisture.

Maintenance:

Clean only with a dry cloth. Do not use cleaning solvents or abrasives.

Warranty:

No guarantee or liability can be accepted for any changes and modifications of the product or damage
caused due to incorrect use of this product.

General:

- Designs and specifications are subject to change without notice.

- All logos brands and product names are trademarks or registered trademarks of their respective

holders and are hereby recognized as such.

- This manual was produced with care. However, no rights can be derived. König Electronic can not

accept liability for any errors in this manual or their consequences.

- Keep this manual and packaging for future reference.

Attention:

This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system for
these products.

DEUTSCH

HDMI®-auf-VGA-Konverter

Einleitung:

Dieser Konverter wandelt HDMI®-Eingangssignale in VGA Signale um. Somit können Benutzer
Video-Signale z.B. von einem Blu-ray™-Player an Ihren VGA-Videoprojektor übertragen. Die
Umwandlung betrifft ebenfalls das R/L-Audiosignal.

3

Spezifikationen:

• Eingangsanschlüsse: HDMI®-Buchse

• Ausgangsanschlüsse: VGA HD-15-Pin-Buchse

2x Cinch-Buchse (Audio)

®

• HDMI

-Version: High-Speed-HDMI®

• Unterstützt folgende Auflösungen

des Ausgangssignals:

640x480, 720x576, 800x600, 1024x768, 1280x720,

1280x768, 1280x960, 1280x1024, 1360x765, 1920x1080

• Max. Auflösung des Eingangssignal: 1920x1080 oder 480p/ 720i/ 720p/ 1080i/ 1080p

• Bandbreite: 1,65 GB/Sek.

• Gehäuse: Metall

• Betrieb: 5 V

• Unterstützt HDCP

• LED-Betriebsanzeige

• Eingebauter Equalizer

Anschlüsse:

Vorderansicht:

Rückansicht:

1) VGA-Videoausgang

2) Stereo-Audioausgang

3) Netzteil-Anschluss

4) Betriebsanzeige-LED

5) HDMI

®

-Eingangsbuchse

Anschlüsse im Betrieb:

Achten Sie vor der Installation darauf, dass alle anzuschließenden Geräte ausgeschaltet sind.

• Verbinden Sie den HDMI
optional erhältlich).

• Verbinden Sie den VGA- und R/L-Audioausgang dieses Geräts mit dem Anzeigegerät.

• Stecken Sie den DC- Stecker des 5V-Netzteils in dieses Gerät und stecken Sie anschließend das
Netzteil in die Steckdose.

®

-Eingang des Quellgeräts mit diesem Konverter (Eingangskabel sind

4

• Schalten Sie alle angeschlossenen Gerät ein und stellen Sie das Anzeigegerät auf das
VGA-Eingangssignal.

• Das Bild muss nicht angepasst werden. Dieser Konverter richtet es automatisch aus.

Blu-ray™

HDMI-auf-VGA+

Audio-KONVERTER

VGA-Monitor

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte
dieses Produkt AUSSCHLIESSLICH von einem autorisierten
Techniker geöffnet werden. Bei Problemen trennen Sie das
Gerät bitte von der Spannungsversorgung und von anderen
Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit
Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des
Produkts entstanden sind.

Allgemeines:

- Design und technische Daten können ohne vorherige Ankündigung geändert werden.

- Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen

Eigentümer und werden hiermit als solche anerkannt.

- Diese Bedienungsanleitung wurde sorgfältig verfasst. Dennoch können daraus keine Rechte und

Pflichten hergeleitet werden. König Electronic haftet nicht für mögliche Fehler in dieser
Bedienungsanleitung oder deren Folgen.

- Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt
werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.

FRANÇAIS

Convertisseur HDMI® vers VGA

Introduction :

Ce convertisseur convertit une entrée au standard HDMI® au standard VGA, afin de permettre aux
utilisateurs d’envoyer des signaux vidéo de, par exemple, un lecteur de disque Blu-ray
vidéo VGA. La conversion inclut le signal audio D/G.

Spécifications :

• Connecteurs d’entrée : Connecteur femelle HDMI®

• Connecteurs de sortie : Prise femelle VGA HD à 15 broches

2 x fiches femelles RCA (audio)

• Version HDMI

®

: HDMI à haut débit®

®

à un projecteur

5

• Résolution d’entrée prise en charge : 640*480, 720*576, 800*600, 1024*768, 1280*720,

1280*768, 1280*960, 1280*1024, 1360*765, 1920*1080

• Résolution max d’entrée : 1920 x 1080 ou 480p/720i/720p/1080i/1080p

• Largeur de bande : 1,65 Gbit/s

• Boîtier : Métallique

• Alimentation : 5 V

• Prise en charge du système de protection HDCP

• Voyant lumineux d’alimentation

• Égaliseur intégré

Connexions :

Vue avant :

Vue arrière :

1) Sortie vidéo VGA

2) Sortie audio stéréo

3) Connexion de l’adaptateur d’alimentation

4) Voyant lumineux d’alimentation

5) Port d’entrée HDMI

®

Mise en place des connexions :

Avant l’installation, veuillez vous assurer que tous les dispositifs que vous souhaitez connecter sont
éteints.

• Branchez l’entrée HDMI
fournis).

• Branchez la sortie VGA et audio G/D à ce convertisseur au dispositif d’affichage.

• Insérez la prise DC de l’adaptateur d’alimentation de 5 V dans le convertisseur et ensuite branchez
la prise AC de l’adaptateur d’alimentation dans une prise murale.

• Allumez tous les dispositifs connectés, et réglez l’entrée du dispositif d’affichage sur le canal VGA.

• Il n’est pas nécessaire d’ajuster l’image. Ce convertisseur la positionnera automatiquement.

®

du dispositif source à ce convertisseur (les câbles d’entrée ne sont pas

6

HDMI vers VGA +

Audio du

Lecteur de disque

Blu-Ray

Moniteur

VGA

Consignes de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être
ouvert que par un technicien qualifié si une réparation s’impose.
Débranchez l’appareil et les autres équipements du secteur s’il
y a un problème. Ne pas exposer l’appareil à l’eau ni à
l’humidité.

Entretien :

Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du
produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.

Généralités :

- Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

- Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont

leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.

- Ce manuel a été produit avec soin. Toutefois, aucun droit ne peut en dériver. König Electronic ne peut

être tenu responsable pour des erreurs de ce manuel ou de leurs conséquences.

- Conservez ce manuel et l’emballage pour toute référence ultérieure.

Attention :

Ce symbole figure sur l’appareil. Il signifie que les produits électriques et électroniques ne
doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour
ce genre de produits.

NEDERLANDS

HDMI® naar VGA Omzetter

Inleiding:

Deze omzetter converteert HDMI® invoer in VGA, zodat gebruikers videosignalen kunnen sturen vanuit
bijvoorbeeld een Blu-ray
audiosignaal.

Specificaties:

• Ingangaansluiting: HDMI® Vrouwelijke aansluiting

• Uitgangaansluitingen: VGA HD 15-polig vrouwelijk

2x RCA vrouwelijk (audio)

®

• HDMI

versie: High-speed HDMI®

• Compatibele uitgangres.: 640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768, 1280*960,

• Max. ingangresolutie: 1920x1080 of 480p/ 720i/ 720p/ 1080i/ 1080p

• Bandbreedte: 1,65 Gbps

• Behuizing: Metaal

• Voeding: 5 V

• Ondersteunt HDCP

®

speler naar een VGA videoprojector. Deze conversie bevat tevens het R/L

1280*1024, 1360*765, 1920*1080

7

• LED voedingsindicatie

• Ingebouwde equalizer

Aansluitingen:

Vooraanzicht:

Achteraanzicht:

1) VGA video-uitgang

2) Stereo audio-uitgang

3) Aansluiting voor stroomadapter

4) Voedingsindicatie LED

5) HDMI

®

ingangspoort

Aansluitingen in Gebruik:

Controleer vóór installatie a.u.b. of alle aan te sluiten apparaten zijn uitgeschakeld.

• Sluit de HDMI

• Sluit de VGA en R/L audio-uitgang van dit product aan op het weergaveapparaat.

• Steek de DC zijde van de 5 V voeding in dit product en sluit vervolgens de AC zijde van de voeding
aan op het stopcontact.

• Schakel alle aangesloten apparaten aan en stel de invoer van het weergaveapparaat in op het VGA
kanaal.

• Het beeld hoeft niet te worden aangepast, omdat deze omzetter dit automatisch uitvoert.

®

ingang van het bronapparaat aan op deze omzetter (ingangkabels zijn optioneel).

Bluray

HDMI naar
VGA+Audio
OMZETTER

8

VGA

Monitor

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit
product ALLEEN worden geopend door een erkende technicus
wanneer er onderhoud nodig is. Koppel het product los van de
elektrische voeding en van andere apparatuur als zich
problemen voordoen. Stel het product niet bloot aan water of
vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik
van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de
garantie.

Algemeen:

- Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.

- Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de
respectievelijke eigenaren en worden hierbij als zodanig erkend.

- Deze handleiding is met zorg samengesteld. Er kunnen echter geen rechten aan worden ontleend.
König Electronic kan geen aansprakelijkheid aanvaarden voor eventuele fouten in deze handleiding
of de gevolgen daarvan.

- Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en
elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort
producten zijn er speciale inzamelingspunten.

ITALIANO

Convertitore da HDMI® a VGA

Introduzione:

Questo apparecchio converte l’ingresso HDMI® in VGA, al fine di permettere agli utenti di inviare
segnali video da, per esempio, un riproduttore Blu-ray
include il segnale audio L/R.

Caratteristiche:

• Connettori Ingresso: HDMI® Connettore femmina

• Connettori uscita: VGA HD 15-pin femmina

2x RCA femmina (audio)

• Versione HDMI

• Supporto ris. uscita: 640*480, 720*576, 800*600, 1024*768, 1280*720, 1280*768,

• Risoluzione massima ingresso: 1920x1080 o 480p/720i/720p/1080i/1080p

• Banda: 1.65 Gbps

• Involucro: Metallo

• Alimentazione: 5 V

• Supporta HDCP

• Indicatore LED di alimentazione

• Equalizzatore integrato

®

: HDMI® ad alta velocità

1280*960, 1280*1024, 1360*765, 1920*1080

®

al vostro video proiettore VGA. La conversione

9
