Konig CMP-REPEATVGA2 User Manual

CMP-REPEATVGA2

MANUAL (p. 2)
VGA over UTP extender

MODE D’EMPLOI (p. 8)
Extension VGA sur UTP

MANUALE (p. 15)
Estensione VGA con cavo UTP

BRUKSANVISNING (s. 28)
VGA-kontakt UTP

MANUAL DE UTILIZARE (p. 34)
VGA prin extender UTP

BRUGERVEJLEDNING (p. 40)
VGA over UTP forlænger

HASZNÁLATI ÚTMUTATÓ (o. 22.)
UTP kábeles VGA hosszabbító

KÄYTTÖOHJE (s. 25)
VGA / UTP -laajennin

GEBRUIKSAANWIJZING (p. 12)
VGA over UTP-extender

ANLEITUNG (s. 5)
VGA-über-UTP-Erweiterung

MANUAL DE USO (p. 18)
Extensor VGA sobre UTP

NÁVOD K POUŽITÍ (s. 31)
Extender VGA přes UTP

ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 37)
VGA extender μέσω UTP

VEILEDNING (p. 43)
VGA over UTP-forlenger

2

ENGLISH

Introduction

This VGA UTP extender 1X 1 splitter with audio is an ideal device for local displaying and remote
viewing. It combines split function and extension function. It distributes the input of the VGA signal
and audio signal into the local and remote outputs simultaneously. Receiver by Cat5x 1 works with the
sender as a full functional module by receiving the distributed signal from the sender and transmitting
to display. Only by using a CAT6 cable the full extension of the VGA signal up to 300 metres can be
reached.

Features

This device has many features that enable it to perform in a superior manner. Among these features

you will nd:

• Extend VGA video and stereo audio signal to maximum 300 meters over one UTP cable with cross

stand inside. (don’t use a UTP cross cable, use a straight UTP cable).

• Adjusting GAIN and PEAK to adapt for the different length of UTP cable.
GAIN: Brightness adjustment.
PEAK: Skew adjustment.

• Supports a maximum resolution of 1920x1200.

• Dual output at local unit: 1x VGA output for local site, plus 1x UTP output for remote site.

Specications

Input /Output connector

Input connector VGA (Female 15pin), stereo audio
Output connector VGA (Female 15pin),

stereo audio, 1x RJ45

Operating Frequency

Vertical frequency range 60/75/85Hz

Resolutions (pc)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

Mechanical

Size of VGA UTP extender 1X 1 splitter 100×65×25.5 mm
Weight of VGA UTP extender 1X 1 splitter 208 g

Size of receiver (L-W-H) 81.5×43×23 mm
Weight of receiver (Net) 108 g

3

Environmental

Operating temperature 0 ºC to + 70 ºC
Operating humidity 10% to 85 % RH (no condensation)

Storage temperature -10 ºC to +80 ºC
Storage humidity 5% to 90 % RH (no condensation)

Power requirement

Power supply for VGA UTP extender 1X 1 splitter 5 V @ 2 A, max 5 W
Power supply for receiver 5 V @ 2 A, max 5 W

Regulatory approvals

Converter unit FCC, CE, UL
Power supply UL, CE, FCC

Note: specications are subject to change without notice.

Package Contents

Before attempting to use this unit, please check the packaging and make sure the following items are
contained in the shipping carton:

• VGA UTP extender 1X 1 splitter

• User’s manual

• One receiver

• Two pieces of 5 V @ 2 A DC power supply

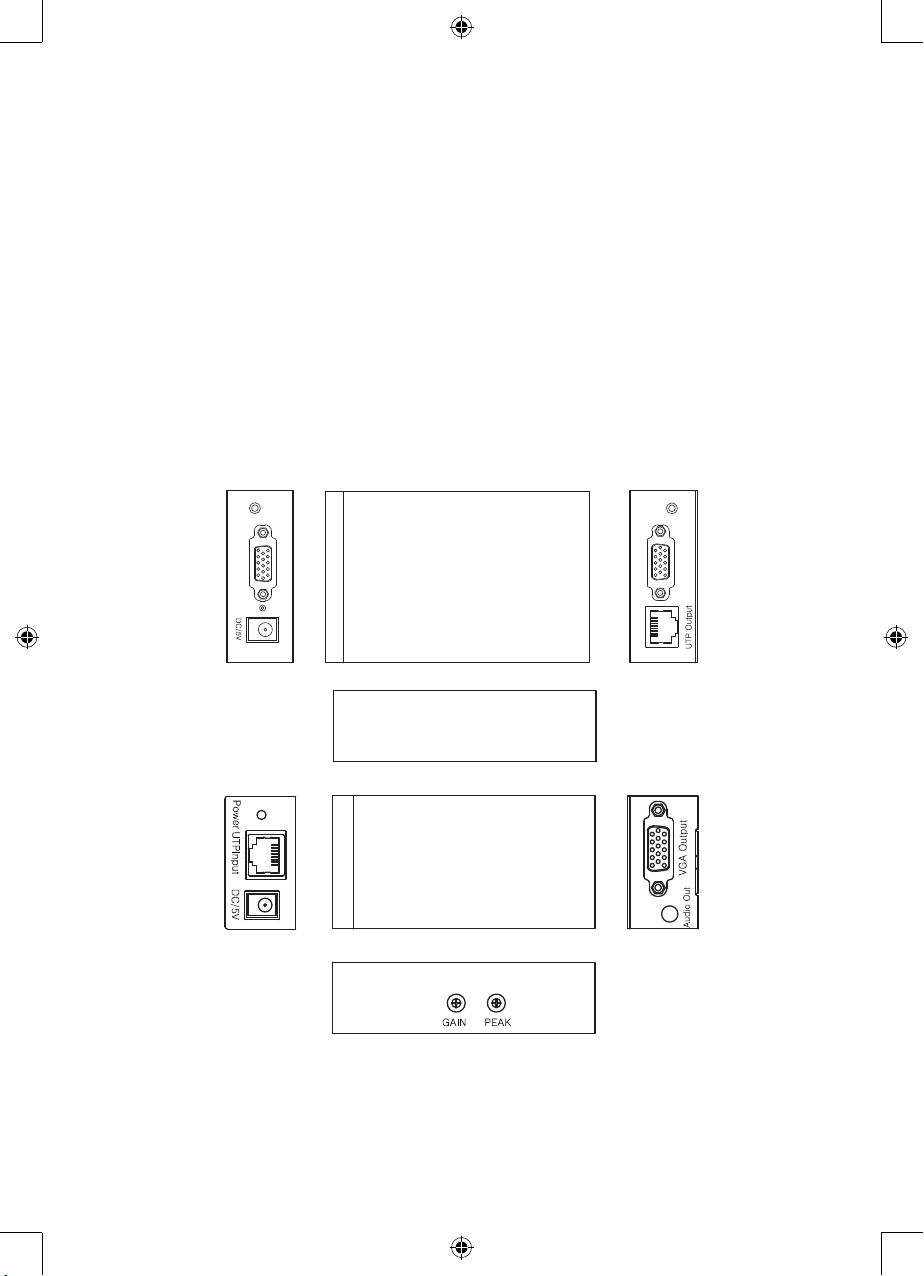

Panel descriptions

Sender

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

VGA UTP Extender
1X1 With Audio

Sender

Receiver

VGA UTP Extender
With Audio

VGA UTP Extender
With Audio

Receiver

4

Connection and operation

• Connect the single VGA source to the main VGA input using a length of VGA cable

• Connect VGA output of the sender to a local display and audio output of the sender to a local sounder

• Connect sender and each receiver using a piece of CAT-5e/6

• Connect VGA outputs of receivers to remote displays and audio output of receivers to remote

sounders

• Plug one 5 V @ 2 A power supply into the VGA UTP 1X 1 splitter and the other 5 V @ 2 A power

suppliers to receiver

Attention: Insert / Extract cable gently

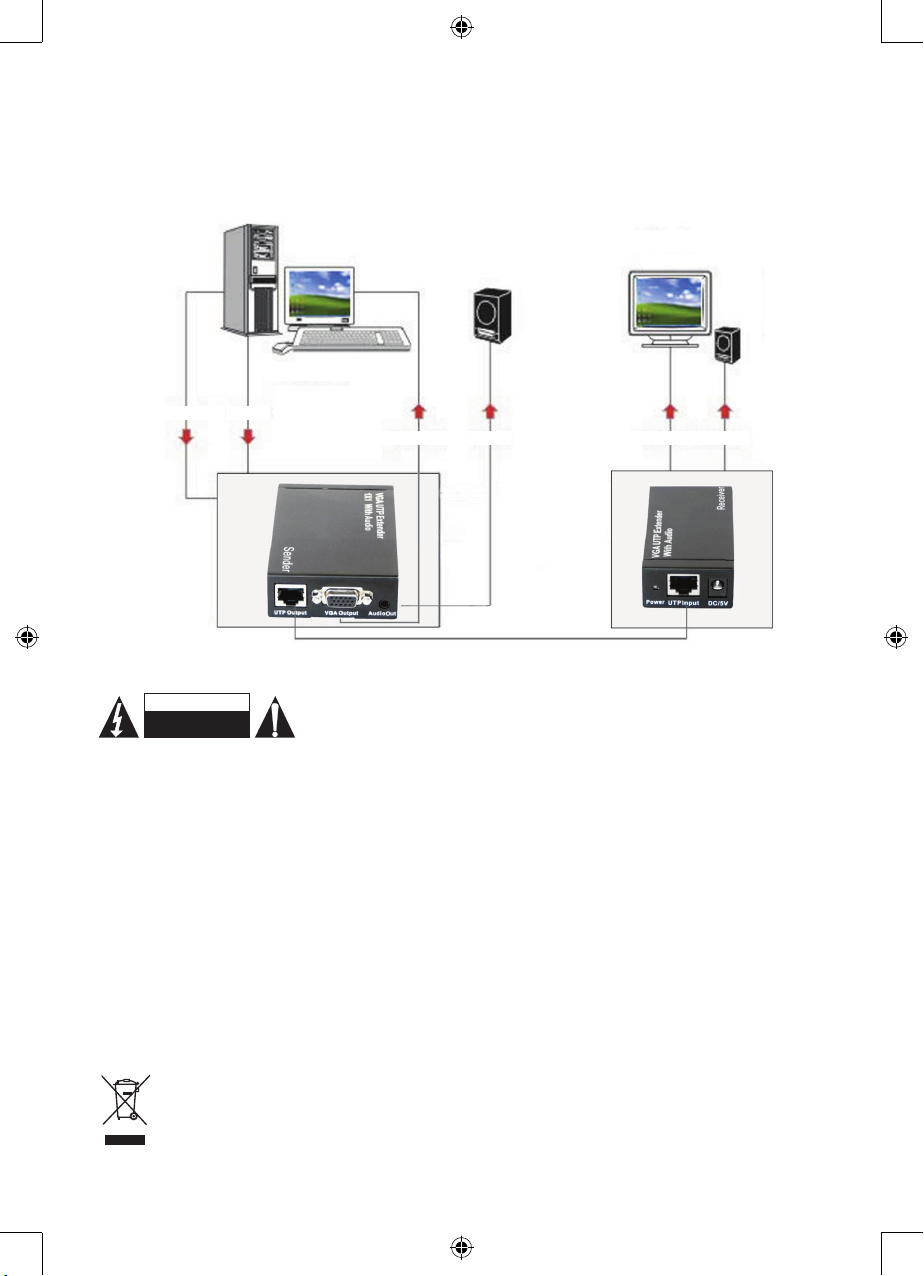

Connection Diagram

Computer

Display

VGA IN

VGA OUT VGA OUT

AUDIO

AUDIO AUDIO

Cat 5e/6 Cabel

Safety precautions:

To reduce risk of electric shock, this product should ONLY be opened by
an authorized technician when service is required. Disconnect the product
from mains and other equipment if a problem should occur. Do not expose

the product to water or moisture.

Maintenance:

Clean only with a dry cloth. Do not use cleaning solvents or abrasives.

Warranty:

No guarantee or liability can be accepted for any changes and modications of the product or damage

caused due to incorrect use of this product.

General:

Designs and specications are subject to change without notice.

All logos brands and product names are trademarks or registered trademarks of their respective
holders and are hereby recognized as such.

Keep this manual and packaging for future reference.

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION

5

Attention:

This product is marked with this symbol. It means that used electrical and electronic products
should not be mixed with general household waste. There is a separate collections system
for these products.

DEUTSCH

Einleitung

Dieser VGA-UTP-Erweiterungs-1X1-Verteiler mit Audio ist ein ideales Gerät für die Anzeige
vor Ort und für die Fern-Anzeige. Hier werden die Teilerfunktion und die Erweiterungsfunktion
miteinander kombiniert. Der Eingang des VGA-Signals und des Audiosignals wird gleichzeitig in
die lokalen und Fernausgänge verteilt. Der Empfänger über Cat5x1 funktioniert mit dem Sender als
ein vollfunktionelles Modul, indem es das verteilte Signal vom Sender empfängt und zur Anzeige
überträgt. Nur bei Verwendung eines CAT6 Kabels kann die vollständige Reichweite des VAG Signals

bis zu 300 Meter erreicht werden.

Merkmale

Dieses Gerät verfügt über zahlreiche Merkmale, dank derer es hervorragende Leistungen erbringt.
Unter anderem stehen folgende Funktionen zur Verfügung:

• Erweiterung des VGA-Video- und Stereo-Audio-Signals bis zu max. 300 m über ein UTP-Kabel mit
inwendiger Kreuzung. (benutzen Sie keine UTP-Leitungskreuzung, benutzen Sie ein direktes
UTP-Kabel).

• Einstellung der Verstärkung (GAIN) und des Spitzenwertes (PEAK) zum Anpassen an die
verschiedenen Längen des UTP-Kabels.

Verstärkung (GAIN): Helligkeitseinstellung.
Spitzenwert (PEAK): Schrägverstellung.

• Unterstützung eines maximalen Auösungsvermögens von bis zu 1920x1200.

• Dual-Ausgang am lokalen Gerät: 1 x VGA-Ausgang für den lokalen Standort, plus 1 x UTP­Ausgang für den Fernstandort.

Spezikationen

Eingänge/Ausgänge

Eingänge VGA (Anschlußbuchse mit 15 Stiften),

Stereo-Audio

Ausgänge VGA (Anschlußbuchse mit 15 Stiften),

Stereo-Audio, 1xRJ45

Betriebsfrequenz

Vertikalfrequenzbereich 60/75/85Hz

Auösungsvermögen (PC)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

6

1600X900

1600X1200

1920X1080
1920X1200

Mechanische Spezikationen

Größe des VGA-UTP-Erweiterungs-1X1-Verteilers 100 × 65 × 25,5 mm
Gewicht des VGA-UTP-Erweiterungs-1X1-Verteilers 208 g
Maße des Empfängers (L x B x H) 81,5 × 43 × 23 mm
Gewicht des Empfängers (Nettogewicht) 108 g

Umgebungsbedingungen

Zul. Betriebstemperatur 0 ºC bis +70 ºC
Zul. Betriebsfeuchtigkeit 10 % bis 85 % relative Luftfeuchtigkeit

(nicht kondensierend)

Zul. Lagertemperatur -10 ºC bis +80 ºC
Zul. Lagerfeuchtigkeit 5 % bis 90 % relative Luftfeuchtigkeit

(nicht kondensierend)

Stromversorgung

Netzadapter für den VGA-UTP-Erweiterungs-1X1-

Verteiler

5 V, 2 A, max. 5 W

Netzadapter für den Empfänger 5 V, 2 A, max. 5 W

Behördliche Zulassungen

Konverter FCC, CE, UL
Netzadapter UL, CE, FCC

Hinweis: Änderungen der Spezikationen vorbehalten.

Lieferumfang

Vor der Inbetriebnahme dieses Gerätes überprüfen Sie bitte den Lieferumfang in der Verpackung und
stellen sicher, dass die folgenden Artikel vorhanden sind:

• VGA-UTP-Erweiterungs-1X1-Verteiler

• Benutzeranleitung

• Ein Empfänger

• Zwei 5 V, 2 A Netzadapter

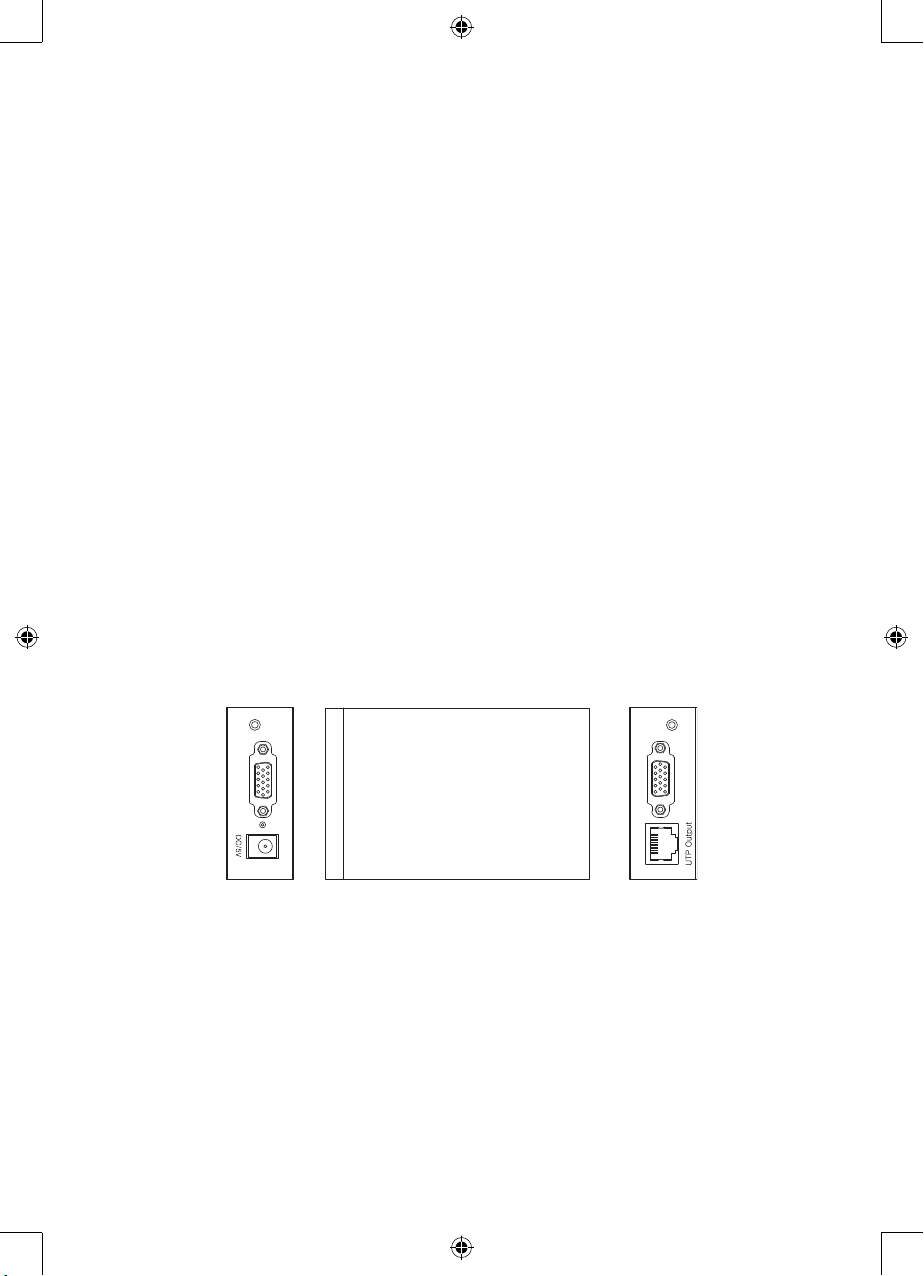

Beschreibung der Bildschirmanzeige

Sender

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

VGA-UTP-Erweiterung-1X1

mit Audio

Sender

7

Empfänger

VGA UTP Extender
With Audio

VGA-UTP-Erweiterung

mit Audio

Empfänger

Anschließen und Inbetriebnahme

• Die Einzel-VGA-Quelle mit einer Länge des VGA-Kabels mit dem Haupt-VGA-Eingang verbinden.

• Den VGA-Ausgang des Senders mit einer Anzeige vor Ort und den Audio-Ausgang des Senders
mit einem lokalen Lautsprecher verbinden.

• Den Sender und jeden Empfänger mit jeweils einem CAT-5e/6-Kabel verbinden.

• Die VGA-Ausgänge der Empfänger mit den Fern-Anzeigen und den Audio-Ausgang der Empfänger
mit dem Fern-Lautsprecher verbinden.

• Einen 5 V, 2 A Netzadapter an den VGA-UTP-1X1-Verteiler und den anderen 5 V, 2 A Netzadapter
an den Empfänger anschließen.

Vorsicht: Das Kabel bitte jeweils vorsichtig anschließen / abtrennen.

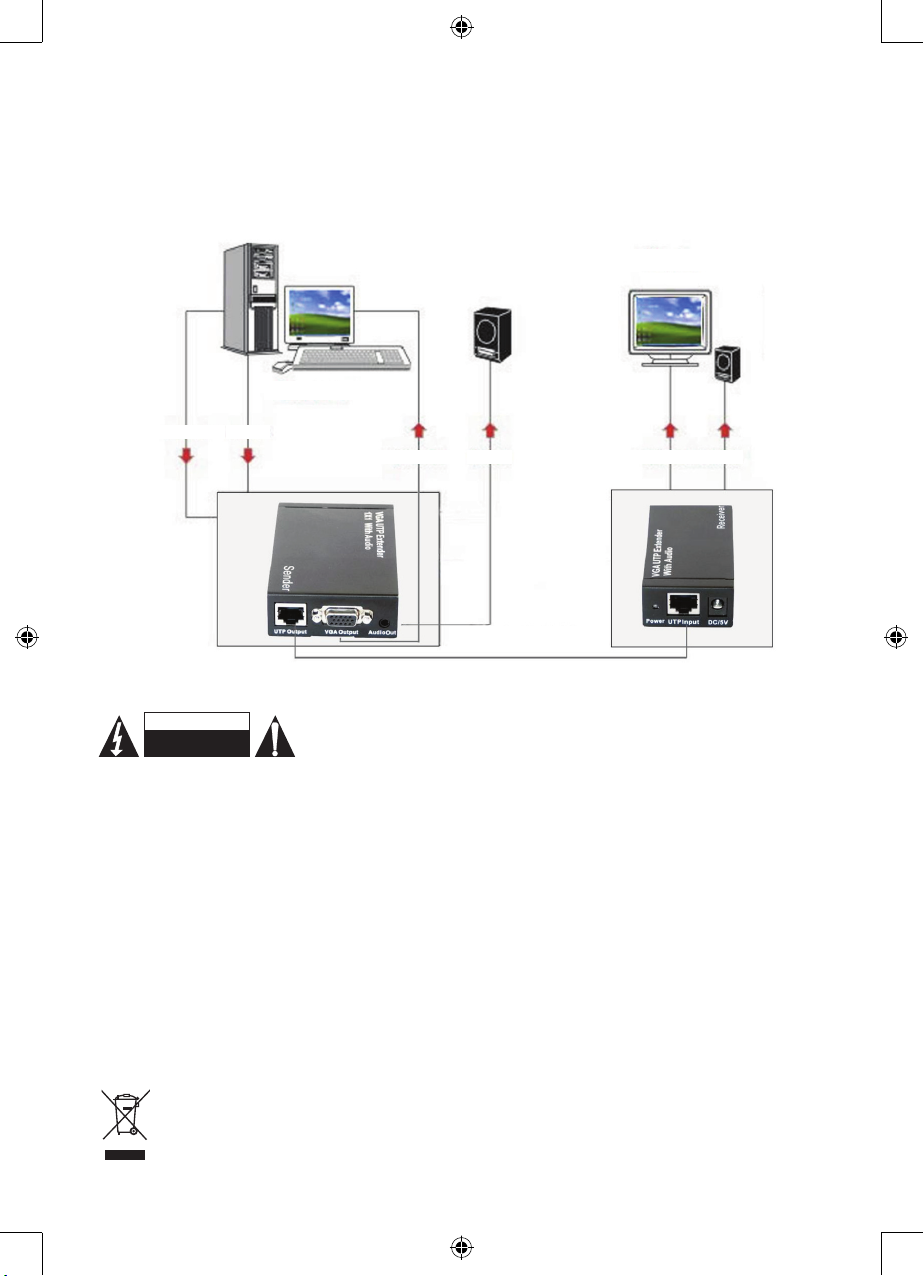

Schaltbild

Computer

Bildschirmanzeige

VGA-Eingang

VGA-Ausgang VGA-Ausgang

AUDIO

AUDIO AUDIO

Cat 5e/6-Kabel

8

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses
Produkt AUSSCHLIESSLICH von einem autorisierten Techniker

geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der
Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit
Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modikationen des Produkts
oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des

Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.
Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen

Eigentümer und werden hiermit als solche anerkannt.
Bitte bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten
elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll
entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur
Verfügung.

FRANÇAIS

Introduction

Ce séparateur d’extension VGA UTP 1 X 1 avec audio est un appareil idéal pour l’afchage local et
l’afchage à distance. Il combine la fonction séparation et la fonction extension. Il distribue l’entrée du
signal VGA et du signal audio dans les sorties local et à distance simultanément. Le Récepteur CAT 5
x 1 fonctionne avec l’Emetteur comme un module fonctionnel complet en recevant le signal distribué
par l’émetteur et en le transmettant à l’afchage. Le signal VGA complet ne peut atteindre 300 mètres

qu’en utilisant un câble CAT6.

Caractéristiques

Ce périphérique possède de nombreuses fonctionnalités qui permettent une performance supérieure.
Parmi ces fonctionnalités, vous trouverez :

• Extension de la vidéo VGA et le signal audio stéréo jusqu’à 300 mètres maximum via un câble UTP

avec un croisement à l’intérieur. (ne pas utiliser un câble croisé UTP, utiliser un câble droit UTP).

• Réglage de GAIN et PEAK à adapter pour différentes longueurs de câble UTP.
GAIN : Réglage de la luminosité.
PEAK : Réglage de l’Inclinaison.

• Prise en charge avec une résolution maximale de 1920 x 1200.

• Double sortie à l’unité locale: 1 x sortie VGA pour le site local, plus 1 x sortie UTP pour le site

distant.

STROMSCHLAGGEFAHR

NICHT ÖFFNEN

VORSICHT

9

Spécications

Entrée /Sortie Connecteur

Connecteur d’entrée VGA (Femelle 15pin), Audio Stéréo
Connecteur de sortie VGA (Femelle 15pin), Audio Stéréo, 1xRJ45

Fonctions de fréquence

Gamme de fréquence verticale 60/75/85Hz

Résolutions(PC)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

Mécanique

Taille du séparateur d’extension VGA UTP 1X1 100×65×25.5mm
Poids du séparateur d’extension VGA UTP 1X1 208g

Taille du Récepteur (L-l-H) 81.5×43×23mm
Poids du Récepteur (Net) 108g

Environnement

Température en fonctionnement 0ºC à +70ºC
Taux d’humidité en fonctionnement 10% à 85 % RH (pas de condensation)

Température en stockage ( à l’arrêt) -10ºC à +80ºC
Taux d’humidité en stockage (à l’arrêt) 5% à 90 % RH (pas de condensation)

Puissance requise

Alimentation Electrique pour le séparateur

d’extension VGA UTP 1X1

5V@2A, max 5W

Alimentation Electrique pour le Récepteur 5V@2A, max 5W

Régulations approuvées

Unité de conversion FCC, CE, UL
Puissance requise UL, CE, FCC

Note : Les spécications sont sujettes à modication sans préavis.

Contenu de l’emballage

Avant d’utiliser cet appareil, vériez l’emballage et assurez-vous que les éléments suivants sont
présents dans le carton d’expédition :

• Séparateur d’extension VGA UTP 1X1

• Manuel d’utilisation

• Un récepteur

• Deux alimentations de 5V@2A DC, puissance requise

10

Description

Emetteur

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

Extension VGA UTP
1X1 avec Audio

Emetteur

Récepteur

VGA UTP Extender
With Audio

Extension VGA UTP
avec Audio

Récepteur

Connexion et Opération

• Connecter la source VGA simple à la source d’entrée VGA principale en utilisant une longueur de

câble VGA.

• Connecter la sortie VGA de l’Emetteur à un afcheur locale et la sortie Audio de l’Emetteur à une

sonde acoustique locale.

• Connecter l’Emetteur et chaque Récepteur en utilisant un CAT-5e/6

• Connecter les sorties VGA des récepteurs aux écrans à distance et la sortie audio de récepteurs

aux sondeurs à distance.

• Brancher l’une des alimentation 5V@ 2A au séparateur VGA UTP 1X1 et l’autre alimentation

5V@2A au Récepteur.

Attention: Insérer / Retirer le câble doucement

11

Schéma de Connexion

Ordinateur

Afchage

VGA ENTREE

VGA SORTIE VGA SORTIE

AUDIO

AUDIO AUDIO

Catégorie Câble 5e/6

Consignes de sécurité :

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert
que par un technicien qualié si une réparation s’impose. Débranchez
l’appareil et les autres équipements du secteur s’il y a un problème. Ne

pas exposer l’appareil à l’eau ni à l’humidité.

Entretien :

Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modication et/ou de transformation du

produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modication sans notication préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont
leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.

Conservez ce manuel et l’emballage pour toute référence ultérieure.

Attention :

Ce symbole gure sur l’appareil. Il signie que les produits électriques et électroniques ne
doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent

pour ce genre de produits.

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

ATTENTION

12

NEDERLANDS

Inleiding

Deze VGA UTP-extender 1x 1 splitter met audio is een ideaal apparaat voor het lokaal weergeven en
op afstand bekijken. Het combineert split- en uitbreidingsfunctionaliteit. Het verdeelt tegelijkertijd de
VGA- en audio-ingangssignaal naar de lokale en externe uitgangen. De Cat5x 1-ontvanger werkt met

de zender als een volledig functionele module samen, door het verdeelde signaal van de zender te

ontvangen en aan het scherm door te geven. Alleen bij gebruik met een CAT6 kabel kan de volledige

verlenging van het VGA signaal tot 300 meter bereikt worden.

Kenmerken

Dit apparaat heeft veel kenmerken die Een superieure prestatie mogelijk maken. Onder deze
kenmerken vindt u:

• Uitbreiding van het VGA-video-en stereo audio-signaal over een crosslink UTP-kabel tot maximaal

300 meter. (gebruik geen UTP kruiskabel, gebruik echter een rechte UTP kabel).

• Bijstelling van de versterkings- en piekwaarde voor het aanpassen aan de verschillende lengtes

van de UTP-kabel.
VERSTERKING: Aanpassing van de helderheid.
PIEK: Aanpassing van scheef beeld.

• Ondersteuning van een maximale resolutie tot 1920x1200.

• Dubbele uitgang op de lokale eenheid: 1x VGA-uitgang voor de lokale zijde, plus 1x UTP-uitgang

voor de externe zijde.

Specicaties

In/uitgangsconnector

Ingangsconnector VGA (vrouwelijk 15-pins), stereo audio
Uitgangsconnector VGA (vrouwelijk 15-pins), stereo audio, 1x RJ45

Werkfrequentie

Verticaal frequentiebereik 60/75/85 Hz

Resoluties (pc)

640x480
800x600
1024x768
1280x720
1280x768

1280x960

1280x1024

1600x900

1600x1200

1920x1080
1920x1200

Afmetingen

Afmetingen van de VGA UTP-extender 1x 1 splitter 100 x 65 x 25,5 mm
Gewicht van de VGA UTP-extender 1x 1 splitter 208 g
Afmetingen van de ontvanger (L x B x H) 81,5 x 43 x 23 mm

Gewicht van de ontvanger (netto) 108 g

13

Milieu

Bedrijfstemperatuur 0 °C tot 70 °C
Bedrijfsluchtvochtigheid 10% tot 85% RV (geen condensatie)

Opslagtemperatuur -10 °C tot +80 °C
Opslagvochtigheid 5% tot 90% RV (geen condensatie)

Vermogenseisen

Voeding voor VGA UTP-extender 1x 1 splitter 5 V, 2 A, max. 5 W
Voeding voor de ontvanger 5 V, 2 A, max. 5 W

Reglementaire goedkeuringen

Convertereenheid FCC, CE, UL
Voeding UL, CE, FCC

Opmerking: specicaties zijn onderhevig aan verandering zonder voorafgaande kennisgeving.

Verpakkingsinhoud

Voordat u dit apparaat gebruikt, controleer de verpakking of de volgende onderdelen in de doos zijn
opgenomen:

• VGA UTP-extender 1x 1 splitter

• Gebruikershandleiding

• Een ontvanger

• Twee stuks 5 V, 2 A DC-voedingen

Paneelbeschrijvingen

Zender

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

VGA UTP-extender 1x 1
met audio

Zender

Ontvanger

VGA UTP Extender
With Audio

VGA UTP-extender
met audio

Ontvanger

14

Aansluiten en bediening

• Sluit de interne VGA-bron aan op de VGA-hoofdingang met een lengte VGA-kabel

• Verbind de VGA-uitgang van de zender met een lokaal scherm en verbind de audio-uitgang van de

zender met een lokale luidspreker

• Verbind de zender en elke ontvanger met behulp van een CAT-5e/6

• Verbind de VGA-uitgangen van de ontvangers met de op afstand geplaatste schermen en de

audio-uitgangen van de ontvangers met de op afstand geplaatste luidsprekers

• Plug een 5 V - 2 A DC-voeding in de VGA UTP-1x 1 splitter en de andere 5 V - 2 A DC-voeding in

de ontvanger.

Let op: kabel voorzichtig insteken en uitstrekken

Aansluitschema

Computer

Scherm

VGA IN

VGA OUT VGA OUT

AUDIO

AUDIO AUDIO

Cat 5e/6-kabel

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product

ALLEEN worden geopend door een erkende technicus wanneer er
onderhoud nodig is. Koppel het product los van de elektrische voeding en

van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik
van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de

garantie.

Algemeen:

Wijziging van ontwerp en specicaties zonder voorafgaande mededeling onder voorbehoud.
Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de

respectievelijke eigenaren en worden hierbij als zodanig erkend.
Bewaar deze gebruiksaanwijzing voor latere raadpleging.

GEVAAR VOOR

ELEKTRISCHE SCHOK

NIET OPENEN

LET OP:

15

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische
en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor
dit soort producten zijn er speciale inzamelingspunten.

ITALIANO

Introduzione

Questo Estensore Separatore 1X1 VGA UTP con Audio è un dispositivo ideale per la visualizzazione

sia locale che remota. Combina una funzione di separazione con una funzione di estensione.

Distribuisce i segnali VGA e audio di ingresso simultaneamente nelle uscite locale e remota. Il

ricevitore a Cat5 x1 funziona con un Trasmettitore che dispone di un modulo di funzione integrale,

ricevendo il segnale dal ricevitore e ritrasmettendolo al visualizzatore. Solo usando un cavo CAT6 è
possibile raggiungere l’estensione completa del segnale VGA no a 300 metri.

Speciche

Questo dispositivo possiede diverse caratteristiche che permettono prestazioni elevate. Tra queste
caratteristiche troverete:

• Estende il segnale video VGA e quello audio stereo no ad un massimo di 300 m attraverso in

cavo UTP a struttura interna incrociata. (non utilizzare un cavo UTP incrociato, utilizzare un cavo

UTP lineare).

• Regolazione di GUADAGNO e PICCO per adattare la differente lunghezza del cavo UTP.
GAIN: Regolazione luminosità.
PICCO: Regolazione inclinazione.

• Supporta una risoluzione massima no a 1920x1200.

• Doppia uscita in unità locale: 1 x uscita VGA per sito locale, più 1 x uscita UTP per sito remoto.

Caratteristiche

Connettore Ingresso / Uscita

Connettore Ingresso VGA (Femmina a 15pin), Audio Stereo
Connettore Uscita VGA (Femmina a 15 pin), Audio Stereo,

1 x RJ45

Frequenza di funzionamento

Range di frequenza verticale 60/75/85Hz

Risoluzioni (PC)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

16

Meccanica

Dimensione di estensore separatore VGA UTP 1 x 1 100×65×25,5mm
Peso di estensore separatore VGA UTP 1 x 1 208g

Dimensione del Ricevitore (P-L-A) 81,5×43×23mm
Peso del Ricevitore (Netto) 108g

Ambiente

Temperatura di funzionamento 0ºC a +70ºC
Umidità di funzionamento 10% a 85 % RH (senza condensazione)
Temperatura di conservazione -10ºC a +80ºC

Umidità di conservazione 5% a 90 % RH (senza condensazione)

Requisiti di alimentazione:

Alimentazione per estensore separatore VGA UTP 1 x 1 5V@2A, max 5W
Alimentazione per Ricevitore 5V@2A, max 5W

Approvazioni Normative

Unità del convertitore FCC,CE,UL
Alimentazione UL,CE,FCC

Nota: Le speciche sono soggette a modica senza preavviso.

Contenuto della confezione

Prima di cercare di utilizzare questa unità, si prega di controllare la confezione ed assicurarsi che gli
articoli seguenti siano contenuti nella scatola di spedizione:

• Estensore Separatore VGA UTP 1 x 1

• Manuale Utente

• Un ricevitore

• Due pezzi per alimentazione da 5V@2A DC

Descrizioni del pannello

Emettitore

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

Estensore VGA UTP
1X1 con Audio

Emettitore

17

Ricevitore

VGA UTP Extender
With Audio

Estensore VGA UTP
1X1 con Audio

Ricevitore

Collegamento e funzionamento

• Collegare la sorgente singola VGA all’ingresso principale VGA utilizzando un cavo VGA

• Connettere l’uscita VGA dell’Emettitore ad un visualizzatore locale e l’uscita audio dell’emettitore

ad un Riproduttore locale.

• Collegare l’emettitore ed ogni ricevitore utilizzando una parte del CAT-5e/6

• Collegare le uscite VGA dei Ricevitori ai visualizzatori remoti e l’uscita Audio dei Ricevitori a dei

riproduttori remoti.

• Inserire un alimentatore da 5V@ 2A nel Separatore VGA UTP 1X1 e l’altro alimentatore da

5V@ 2A nel ricevitore.

Attenzione: Inserire / Estrarre il cavo con cautela

Schema di Collegamento

Computer

Display

VGA IN

VGA OUT VGA OUT

AUDIO

AUDIO AUDIO

Cavo Cat 5e/6

18

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere

aperto SOLO da un tecnico autorizzato quando è necessario ripararlo.
Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse

esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modiche del

prodotto o a danni determinati dall’uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e
sono riconosciuti come tali in questo documento.

Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici
ed elettronici non devono essere gettati insieme ai riuti domestici. Per questi prodotti

esiste un sistema di raccolta differenziata.

ESPAÑOL

Introducción

Este extensor VGA UTP 1X1 divisor de audio es un dispositivo ideal para una difusión local y una
visión remota. Combina la función de división y la función de extensión. Distribuye la entrada de la
señal VGA y la señal de audio a las salidas locales y remotas al mismo tiempo. El receptor por Cat5
x1 trabaja con el transmisor como un módulo funcional completo al recibir la señal distribuida por el
transmisor y transmitir a la pantalla. La extensión completa de hasta 300 metros de la señal VGA

solamente se alcanza utilizando un cable CAT6.

Características

Este dispositivo tiene muchas características que le permiten rendir de una manera superior. Entre
estas características se encuentran:

• Extiende la señal de vídeo VGA y la señal estéreo de audio hasta 300 metros sobre un cable UTP

con soporte transversal interior. (No use un cable cruzado UTP; use un cable recto UTP).

• Ajuste de GAIN (ganancia) y PEAK (pico) para adaptarse a la diferente longitud del cable UTP.
GANANCIA: ajuste de brillo.
PICO: ajuste de inclinación.

• Soporta una resolución máxima de hasta 1920x1200.

• Doble salida de la unidad local: 1 x salida VGA para el sitio local, más 1 x salida de UTP para el

sitio remoto.

RISCHIO DI SCOSSE ELETTRICHE

NON APRIRE

ATTENZIONE

19

Especicaciones

Conectores entrada / salida

Conector de entrada VGA (15 pines hembra), de audio estéreo
Conector de salida VGA (15 pines hembra), De audio estéreo, 1xRJ45

Frecuencia de funcionamiento

Rango de frecuencia vertical 60/75/85Hz

Resoluciones (PC)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

Mecánica

Tamaño del extensor VGA UTP 1X1 divisor 100 × 65 × 25,5mm
Peso del extensor VGA UTP 1X1 divisor 208g
Tamaño del receptor (LAA) 81,5 × 43 × 23mm
Peso del receptor (neto) 108g

Medio Ambiente

Temperatura de funcionamiento 0 º C a +70 ºC
Humedad de funcionamiento 10% a 85% de humedad relativa (sin condensación)
Temperatura de almacenamiento -10 º C a +80 ºC
Humedad de almacenamiento 5% a 90% de humedad relativa (sin condensación)

Requisitos de alimentación

Fuente de alimentación para el extensor
VGA UTP 1X1 divisor

5V @ 2A, 5W máximo

Fuente de alimentación para el receptor 5V @ 2A, 5W máximo

Aprobaciones

Conversor de unidades FCC, CE, UL
Fuente de alimentación UL, CE, FCC

Nota: Las especicaciones están sujetas a cambios sin previo aviso.

Contenido del paquete

Antes de intentar utilizar esta unidad, compruebe que el embalaje y asegúrese de que contenga los
siguientes elementos en la caja de envío:

• Extensor VGA UTP 1X1 divisor

• Manual del usuario

• Un receptor

• Dos piezas de 5V @ 2A fuente de alimentación de CC

20

Descripciones del Panel

Transmisor

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

Extensor VGA UTP
1X1 con Audio

Transmisor

Receptor

VGA UTP Extender
With Audio

Extensor VGA UTP
con audio

Receptor

Conexión y funcionamiento

• Conecte la fuente única VGA a la entrada VGA principal con una longitud de cable VGA

• Conectar la salida VGA del transmisor a una pantalla local y salida de audio del transmisor a una

sonda

• Conecte el transmisor y cada receptor mediante una pieza de CAT-5e / 6

• Conecte las salidas VGA de los receptores a las pantallas remotas y salida de audio de los

receptores a las sondas remotas

• Conecte una fuente de alimentación de 5V @ 2A al divisor VGA UTP 1X1 y las otras fuentes de

alimentación de 5V @ 2A al receptor.

Atención: Insertar / extraer el cable con cuidado

21

Diagrama de conexión

Computadora

Pantalla

ENTRADA

DE VGA

SALIDA
DE VGA

SALIDA
DE VGA

AUDIO

AUDIO AUDIO

Cable Cat 5e/6

Medidas de seguridad:

Para reducir el peligro de descarga eléctrica, este producto SÓLO
lo debería abrir un técnico autorizado cuando necesite reparación.
Desconecte el producto de la toma de corriente y de los otros equipos si

ocurriera algún problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modicaciones

realizadas al producto o daños provocados por un uso incorrecto del producto.

General:

Las ilustraciones y las especicaciones podrán sufrir cambios sin previo aviso.

Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a
nombre de sus titulares correspondientes, reconocidos como tal.

Conserve este manual y el embalaje en caso de futura necesidad.

Atención:

Este producto está señalizado con este símbolo. Esto signica que los productos eléctricos
y electrónicos usados no deberán mezclarse con los desechos domésticos generales.
Existe un sistema de recogida individual para este tipo de productos.

RIESGO DE ELECTROCUCIÓN

NO ABRIR

ATENCIÓN

22

MAGYAR

Bevezetés

A VGA UTP 1X1 hosszabbító hang- és videocsatornás jelosztó ideális eszköz a számítógép képének
és hangjának helyi és egyidejű távoli megjelenítésére. Egyesíti a jelosztó és hosszabbító funkciót.
A helyi és távoli kimeneteken egyidejűleg jeleníti meg a VGA videó és a hang jelet. Az adóegységgel
egy db Cat5 kábellel összekapcsolt vevőegység a távoli helyen kibontja és rendelkezésre bocsátja
a kép- és hangjelet. Csak CAT6 kábel használatával érhető el a VGA jel maximális, 300 méteres
hatótávolsága.

Fő jellemzők

Ennek a készüléknek számos előnyös jellemzője van. A legfontosabbak a következők:

• Egyetlen keresztezett UTP kábellel akár 300 m távolságra is átvihető a VGA videó és a sztereó

hang jel. (ne keresztkötésű UTP kábelt, hanem egyenes bekötésű UTP kábelt használjon).

• A GAIN és PEAK kezelőszervvel hozzáállítható az UTP kábel hosszához.
GAIN: A fényerősséget állítja.
PEAK: A képferdeséget állítja.

• A maximális átvihető felbontás 1920x1200.

• A helyi egységnek két kimenete van: 1 x VGA a helyi nézéshez és 1 x UTP a távoli helyszín

bekötéséhez.

Műszaki adatok

Bemeneti /kimeneti csatlakozók

Bemeneti csatlakozó VGA (aljzat, 15 érintkezős), sztereó hang
kimeneti csatlakozó VGA (aljzat, 15 érintkezős), Sztereó hang, 1xRJ45

Üzemi frekvencia

Függőleges frekvencia 60/75/85 Hz

Felbontásértékek (PC)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

Szerkezeti adatok

A VGA UTP 1X1 hosszabbító jelosztó mérete 100×65×25,5 mm
A VGA UTP 1X1 hosszabbító jelosztó tömege 208 g
A vevő mérete (ho x szé x ma) 81,5×43×23 mm
A vevő tömege (nettó) 108 g

Környezetállóság

Üzemi hőmérséklet 0ºC – +70ºC
Üzemi légnedvesség 10% – 85 % (kicsapódásmentes)

Tárolási hőmérséklettartomány -10ºC – +80ºC
Tárolási légnedvesség 5% – 90 % (kicsapódásmentes)

23

Táplálás:

A VGA UTP 1X1 hosszabbító jelosztó táplálása 5 V, 2 A, max. 5 W
A vevő táplálása 5 V, 2 A, max. 5 W

Hatósági jóváhagyások

Konverter egység FCC, CE, UL
Tápegység UL, CE, FCC

Megjegyzés: Fenntartjuk a jogot a műszaki adatok előzetes értesítés nélküli módosítására.

A csomag tartalma

Az egység használatbavétele előtt ellenőrizze a csomag tartalmát és a következők meglétét és
sértetlenségét:

• VGA UTP 1X1 hosszabbító jelosztó

• Felhasználói kézikönyv

• 1 db vevő

• 2 db 5 V, 2 A-es tápegység

A panelek ismertetése

Adó

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

VGA UTP 1X1 hosszabbító
hangcsatornával

Adó

Vevő

VGA UTP Extender
With Audio

VGA UTP hosszabbító
hangcsatornával

Vevő

Bekötés és használat

• VGA kábellel kösse össze a számítógép VGA kimenetét és az adóegység VGA bemenetét

• Kösse az adóegység VGA kimenetére a helyi monitort és hang kimenetére a helyi hangosítót

• Kösse össze az adót és a vevőt egy CAT-5e/6 kábellel

24

• Kösse a vevőegység VGA kimenetére a távoli monitort és hang kimenetére a távoli hangosítót

• Csatlakoztassa az egyik 5 V, 2 A-es tápegységet az adóegységhez, a másikat a vevőegységhez.

Figyelmeztetés: Vigyázva dugja be / húzza ki a kábeleket

Bekötési vázlat

Számítógép

Monitor

VGA BE

VGA KI VGA KI

HANG

HANG HANG

Cat 5e/6 kábel

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket
KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén
húzza ki a termék csatlakozóját a konnektorból, és kösse le más

berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Csak száraz ronggyal tisztítsa. Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék
helytelen használata miatt bekövetkező károkért.

Általános tudnivalók:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak.
Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve,

azokat ennek tiszteletben tartásával említjük.
Őrizze meg ezt az útmutatót és a csomagolást.

Figyelem:

Ezt a terméket ezzel a jelölésel láttuk el. Azt jelenti, hogy az elhasznált elektromos és
elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket
külön begyűjtő létesítmények végzik.

ÁRAMÜTÉS VESZÉLYE!

NE NYISSA FEL!

VIGYÁZAT!

25

SUOMI

Johdanto

Tämä VGA UTP -laajennin 1X1 -jakajalla ja äänen kanssa on täydellinen laite paikallisille ja
etänäytöille. Se yhdistää jako- ja laajennintoiminnot. Se jakaa syötettävän VGA- ja äänisignaalin
paikallista ja etäkäyttöä varten yhdenaikaisesti. Cat5 x1 -vastaanotin toimii yhdessä lähettimen kanssa
yhtenäisenä yksikkönä vastaanottaen jaetun signaalin lähettäjältä ja siirtäen sen näytölle. VGA­signaalin täysi ulottuvuus (300 metriin saakka) voidaan saavuttaa vain käyttämällä Cat6-kaapelia.

Ominaisuudet

Tässä laitteessa on useita ominaisuuksia, jotka tekevät siitä erinomaisen. Esimerkkejä ominaisuuksista:

• Laajentaa VGA -video ja stereoäänen signaalia aina 300 metriin asti yhden UTP-kaapelin avulla. (älä

käytä ristiinkytkettyä UTP-kaapelia, käytä suoraa UTP-kaapelia).

• GAIN- ja PEAK-asetusten muuttaminen eri pituisia UTP-kaapeleita varten.
GAIN: kirkkauden säätö.
PEAK: Skew-säätö.

• Tukee näytön tarkkuuksia aina 1920x1200 pikseliin asti.

• Kaksinkertainen ulostulo paikallisessa yksikössä: 1 x VGA-ulostulo paikalliselle kohteelle ja

1 x UTP-ulostulo etäkohteelle.

Tekniset tiedot

Tulo- / Lähtö -liitin

Syöttöliitin VGA (naaras 15 nastainen), stereoääni
Ulostuloliitin VGA (naaras 15 nastainen), Stereoääni, 1 x RJ45

Toimintataajuus

Kuvanvaihtotaajuus 60 / 75 / 85 Hz

Tarkkuudet (tietokone)

640x480
800x600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

Mekaaniset

VGA UTP-laajennin 1X1 -jakajan koko 100 × 65 × 25,5 mm
VGA UTP-laajennin 1X1 -jakajan paino 208g
Vastaanottimen koko (P-L-K) 81,5 × 43 × 23 mm

Vastaanottimen paino (netto) 108g

Ympäristö

Käyttölämpötila 0ºC - +70ºC
Käyttöympäristön kosteus 10% - 85 % RH (ei kondensaatiota)
Säilytyslämpötila -10ºC - +80ºC
Säilytyskosteus 5% - 90 % RH (ei kondensaatiota)

26

Tehontarve

Virtalähde VGA UTP -laajennin 1X1 -jakajalle 5V@2A, korkeintaan 5W
Virtalähde vastaanottimelle 5V@2A, korkeintaan 5W

Hyväksynnät

Muunnin FCC,CE,UL
Virtalähde UL,CE,FCC

Huomautus: Tekniset tiedot voivat muuttua ilman eri ilmoitusta.

Pakkauksen sisältö

Tarkasta pakkaus ennen laitteen käyttöä ja varmistu, että pakkaus sisältää seuraavat osat:

• VGA UTP -laajennin 1X1-jakaja

• Käyttäjän opas

• Yksi vastaanotin

• Kaksi kappaletta 5V@2A DC -virtalähteitä

Paneelien kuvaukset

Lähetin

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

VGA UTP -laajennin
1X1 äänen kanssa

Lähetin

Vastaanotin

VGA UTP Extender
With Audio

VGA UTP -laajennin
äänen kanssa

Vastaanotin

Liitännät ja toiminta

• Liitä yksittäinen VGA-lähde pää VGA-syöttöön käyttämällä VGA-kaapelia

• Liitä lähettimen VGA-lähtö paikalliseen näyttöön ja lähettimen äänen lähtö paikalliseen toistimeen

• Yhdistä lähetin ja jokainen vastaanotin käyttämällä CAT-5e/6-osaa

27

• Liitä vastaanottimien VGA-lähdöt etänäyttöihin ja vastaanottimien äänilähdöt etätoistimiin.

• Liitä yksi 5V@ 2A -virtalähde VGA UTP 1X1 -jakajaan ja toinen 5V@2A -virtalähde

vastaanottimeen.

Huomio: Kiinnitä / irrota kaapeli varoen

Liitäntäkaavio

Tietokone

Näyttö

VGA-sisään

VGA-ULOS VGA-ULOS

ÄÄNI

ÄÄNI ÄÄNI

Cat 5e/6 -kaapeli

Turvallisuuteen liittyvät varoitukset:

Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu
huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia
ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta

vedelle äläkä kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen
väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.
Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä

tuotemerkkejä ja niitä on käsiteltävä sellaisina.
Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia
tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen
keräysjärjestelmä.

SÄHKÖISKUVAARA

ÄLÄ AVAA

HUOMIO

28

SVENSKA

Introduktion

Denna VGA UTP förlängare 1x1 med era uttag för ljud, är idealisk för lokal förevisning och hantering
av tv. Den är kombinerad av era kontaker och förlängningssladd. Den distribuerar inmatning av VGA­signal och ljudsignal till lokala utgångar samtidigt. Mottagen av Cat5 x1 fungerar med sändare som
skickar funktionell signal och överför samtidigt nya signaler. Endast genom att använda en CAT6­kabel kan man uppnå full spridning av VGA-signalen till upp till 300 m.

Funktioner

Denna enhet har många funktioner som gör det möjligt att utföra saker på ett skickligt sätt:

• Förlängd VGA video och stereo- och ljudsignal max 300 meter med en UTB-kabel med korsande

ställning. (Använd inte en UTP korsad kabel, använd en rak UTP kabel).

• Justerbar GAIN och PEAK för att anpassa de olika längderna på UTP kabeln.
GAIN: Justering av ljusstyrka
PEAK: Justering av snedhet

• Stöd för maximal upplösning på upp tilll1920x1200.

• Dubbel effekt på lokal enhet: 1 x VGA-utgång för lokal ingång, plus 1 x UTP-utgång.

Specikationer

Ingång /Utgångskontakt

Ingångskontakt VGA(Hona 15-pins), Stereoljud
Utgångskontakt VGA(Hona 15-pins), Stereo Audio, 1xRJ45

Arbetsfrekvens

Vertikal frekvens räckvidd 60/75/85Hz

Upplösning(PC)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

Mekanisk

Storlek på VGA UTP med era uttag 1X1 Splitter 100×65×25.5mm
Vikt på VGA UTP med era uttag 1X1 Splitter 208g
Storlek på mottagare (L-W-H) 81,5×43×23mm
Vikt på mottagare (Netto) 108g

Miljö

Arbetstemperatur 0ºC till +70ºC

Luftfuktighet 10% till 85 % RH (ingen kondensation)
Förvaringstemperatur -10ºC till +80ºC
Luftfuktighet vid förvaring 5% till 90 % RH (ingen kondensation)

29

Strömförsörjning

Strömförsörjning för VGA UTP Extender 1X1 Splitter 5V@2A, max 5W
Nätadapter för mottagare 5V@2A, max 5W

Myndighetsgodkännande

Frekvensomriktare FCC,CE,UL
Strömförsörjning UL,CE,FCC

Notering:Specikationerna kan ändras utan föregående meddelande.

Förpackningens innehåll

Innan du börjar använda detta innehåll, kontrollera förpackningen och att följande artiklar nns i denna
kartong:

• VGA UTP Extender 1X1 Splitter

• Användarhandbok

• En mottagare

• Två stycken 5V@2A DC likströmsadapter

Panelbeskrivning

Sändare

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

VGA UTP Extender
1X1 med ljud

Sändare

Mottagare

VGA UTP Extender
With Audio

VGA UTP Extender
med ljud

Mottagare

Anslutning och drift

• Anslut den inre VGA-källan till huvudkällan på VGA-ingången med en förlängningssladd VGA-kontakt

• Anslut VGA-kontaktens utgång av sändare till en lokal ljud- och bildskärm

• Anslut sändare och varje mottagare med en CAT-5e/6-bit.

30

• Anslut VGA-utgångar av mottagare till sändare till ingångarna för ljud till högtalare/sounders.

• Anslut 5V@ 2A strömförsörjning till VGA UTP 1X1 Splitter och dem andra 5V@2A-kontakterna till

mottagaren

Observera: Infoga / Dra ut kabeln försiktigt

Kopplingsschema

Dator

SKÄRM

VGA IN

VGA UT VGA UT

LJUD

LJUD LJUD

Cat 5e/6 Cable

Säkerhetsanvisningar:

För att minska risken för elektriska stötar bör denna produkt ENDAST
öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från
eluttaget och koppla ur all annan utrustning om något problem skulle

uppstå. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller

slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modieringar av produkten eller för skador som har uppstått på
grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specikationer kan komma att ändras utan föregående meddelande.
Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare

och är härmed erkända som sådana.
Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller
elektroniska produkter inte får slängas bland vanliga hushållssopor. Det nns särskilda
återvinningssystem för dessa produkter.

RISK FÖR ELSTÖT

ÖPPNA INTE

VARNING

31

ČESKY

Úvod

Tento UTP extender a rozdělovač 1X1 pro VGA a audio signál je ideálním přístrojem pro zobrazení
na místním a vzdáleném monitoru. Kombinuje funkci rozdělení a prodloužení signálů. Distribuuje
vstup signálu VGA a zvukového signálu souběžně do lokálních a vzdálených výstupů. Přijímač
prostřednictvím kabelu 1x Cat5 pracuje s vysílačem jako s plně funkčním modulem, přijímá
distribuovaný signál z vysílače a přenáší jej do připojeného monitoru. K plnému rozšíření signálu VGA
až do rádia 300 metrů může dojít pouze při použití kabelu CAT6.

Vlastnosti

Tento přístroj má mnoho vlastností, které mu umožňují pracovat dokonalejším způsobem. Mezi těmito
vlastnostmi naleznete:

•

Šíření signálu videa VGA a stereofonního zvukového signálu na max. vzdálenost 300 m

prostřednictvím kříženého UTP kabelu. (nepoužívejte příčné kabely UTP, použijte přímé UTP kabely).

• Nastavení GAIN a PEAK pro přizpůsobení různé délce kabelu UTP.
GAIN: Nastavení jasu.
PEAK: Nastavení fázového posuvu

• Podporuje maximální rozlišení až 1920x1200.

• Duální výstup na lokální jednotce: 1 x výstup VGA pro lokální zařízení, plus 1 x výstup UTP pro

vzdálené zařízení.

Specikace

Vstupní/výstupní konektor

Vstupní konektor VGA(zásuvka 15 pinů), Stereo Audio
Výstupní konektor VGA(zásuvka 15 pinů), Stereo Audio, 1xRJ45

Provozní frekvence

Rozsah vertikální frekvence 60/75/85Hz

Rozlišení (PC)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

Mechanické vlastnosti

Rozměry VGA UTP extenderu-rozbočovače 1X1 100×65×25,5 mm
Hmotnost VGA UTP extenderu-rozbočovače 1X1 208 g
Velikost přijímače (d-š-v) 81,5×43×23 mm
Hmotnost přijímače (čistá) 108 g

Prostředí

Provozní teplota 0ºC až +70ºC
Provozní vlhkost prostředí 10% až 85 % RH (nekondenzující)
Teplota skladování -10ºC až +80ºC
Vlhkost prostředí při skladování 5% až 90 % RH (nekondenzující)

32

Požadavky na napájení

Napájení pro VGA UTP extender-rozbočovač 1X1 5V@2A, max 5W
Napájení pro přijímač 5V@2A, max 5W

Regulační schválení

Jednotka převodníku FCC,CE,UL
Napájení UL,CE,FCC

Poznámka: Specikace podléhají změnám bez ohlášení.

Obsah balení

Před použitím této jednotky prosím zkontrolujte balení a ujistěte se, že jsou v dodané krabici obsaženy
následující předměty:

• VGA UTP extender-rozbočovač 1X1

• Uživatelská příručka

• Jeden přijímač

• Dva napájecí adaptéry 5V@2A DC

Popisky panelu

Vysílač

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

Extender VGA UTP
1X1 se zvukem

Vysílač

Přijímač

VGA UTP Extender
With Audio

Extender VGA UTP
se zvukem

Přijímač

Připojení a ovládání

• Připojte samostatný zdroj VGA k hlavnímu vstupu VGA pomocí kabelu VGA

• Připojte výstup VGA vysílače k lokálnímu monitoru a zvukový výstup vysílače k lokálnímu zdroji

zvuku

• Propojte vysílač s přijímačem pomocí CAT-5e/6

33

• Připojte výstupy VGA přijímačů ke vzdáleným monitorům a zvukový výstup přijímačů ke vzdáleným

zdrojům zvuku

• Připojte jeden zdroj napájení 5V@ 2A k rozdělovači VGA UTP 1X1 a další zdroje napájení 5V@2A

k přijímači.

Pozor: Připojujte / odpojujte kabely zlehka

Schéma zapojení

Počítač

Displej

VGA IN

VGA UT VGA UT

AUDIO

AUDIO AUDIO

Kabel Cat 5e/6

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek
otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě,
že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek

nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením
ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specikace výrobku mohou být změněny bez předchozího upozornění.
Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou

chráněny zákonem.
Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet
jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení
životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují
zvláštní sběrná střediska.

NEBEZPEČÍ ÚRAZU

ELEKTRICKÝM PROUDEM

ÖPPNA INTE

UPOZORNĚNÍ

34

ROMÂNĂ

Introducere

Acest Splitter 1X1 Extender UTP pentru VGA cu Audio reprezintă dispozitivul ideal pentru aşare
locală şi vizualizare la distanţă. Combină funcţia de divizare şi funcţia de extindere. Acest dispozitiv
distribuie semnalul VGA şi audio de intrare în ieşirile locale şi la distanţă în mod simultan. Receptorul
prin cablu Cat5 x1 funcţionează cu Emiţătorul ca un modul complet funcţional primind semnalul
distribuit de emiţător şi transmiţându-l la ecran. Extinderea completă a semnalului VGA până la

300 metri se poate realiza doar prin utilizarea unui cablu CAT6.

Caracteristici

Acest dispozitiv are multe caracteristici care determină o performanţă optimă. Printre aceste trăsături
se numără:

• Extinderea semnalului video VGA şi audio stereo până la maxim 300 m printr-un cablu UTP cu

suport transversal inserat. (nu utilizaţi un cablu inversor UTP, ci un cablu UTP normal).

• Reglarea GAIN (Amplicare) şi PEAK (Vârf) pentru adaptarea la diferite lungimi ale cablului UTP.
GAIN (Amplicare): Reglaj luminozitate.
PEAK (Vârf): Reglaj înclinare.

• Suportă o rezoluţie maximă de până la 1920x1200.

• Ieşire dublă la unitatea locală: 1 x ieşire VGA pentru unitatea locală, plus 1 x ieşire UTP pentru

unitatea la distanţă.

Specicaţii

Conector intrare/ieşire

Conector intrare VGA(15pin mamă), Audio Stereo
Conector ieşire VGA(15pin mamă), Audio Stereo, 1xRJ45

Frecvenţă de lucru

Gamă frecvenţă verticală 60/75/85Hz

Rezoluţii (PC)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

Specicaţii mecanice

Dimensiune Splitter 1X1 Extender UTP pentru VGA 100×65×25,5mm
Greutate Splitter 1X1 Extender UTP pentru VGA 208 g
Dimensiune Receptor (L-l-Î) 81,5×43×23mm
Greutate Receptor (Net) 108 g

Specicaţii de mediu

Temperatură nominală 0°C - +70°C
Umiditate nominală 10% - 85 % RH (fără condens)
Temperatură de depozitare -10°C - +80°C

Umiditate de depozitare 5% - 90 % RH (fără condens)

35

Cerinţe alimentare

Alimentare cu curent pentru Splitter 1X1 Extender UTP

pentru VGA

5V@2A, max 5W

Alimentare cu curent pentru receptor 5V@2A, max 5W

Aprobări de reglementare

Unitate convertor FCC,CE,UL
Alimentare cu curent: UL,CE,FCC

Observaţie: Specicaţiile pot  modicate fără înştiinţare.

Conţinutul pachetului

Înainte de a începe să utilizaţi această unitate, vă rugăm să vericaţi pachetul şi să vă asiguraţi că
următoarele elemente sunt incluse în el:

• Splitter 1X1 Extender UTP pentru VGA

• Manualul utilizatorului

• Un receptor

• Două cabluri de alimentare cu curent 5V@2A CC

Descrieri panou

Emiţător

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

Extender 1X1 UTP pentru

VGA cu Audio

Emiţător

Receptor

VGA UTP Extender
With Audio

Extender UTP pentru

VGA cu Audio

Receptor

Conectare şi Funcţionare

• Conectaţi sursa VGA la principala intrare VGA utilizând un cablu VGA.

• Conectaţi ieşirea VGA a Emiţătorului la un ecran local şi ieşirea Audio a Emiţătorului la un sistem

audio local.

• Conectaţi Emiţătorul cu ecare Receptor utilizând un cablu CAT-5e/6

36

• Conectaţi ieşirile VGA ale Receptoarelor la ecranele la distanţă, iar ieşirea Audio a Receptoarelor

la sistemul audio la distanţă.

• Introduceţi un cablu de alimentare 5V@ 2A la Splitter-ul 1X1 UTP pentru VGA, iar celălalt cablu de

alimentare 5V@2A la Receptor.

Atenţie: Introduceţi/Scoateţi cablul cu grijă

Schemă de conexiuni

Computer

Ecran

Intrare VGA

Ieşire VGA Ieşire VGA

AUDIO

AUDIO AUDIO

Cablu Cat 5e/6

Măsuri de siguranţă:

Pentru a se reduce pericolul de electrocutare, acest produs va  desfăcut
NUMAI de către un tehnician avizat, când este necesară depanarea.
Deconectaţi produsul de la priza de reţea sau alte echipamente în cazul

apariţiei unei probleme. Nu expuneţi produsul apei sau umezelii.

Întreţinere:

Curăţarea trebuie făcută cu o cârpă uscată. Nu folosiţi solvenţi sau agenţi de curăţare abrazivi.

Garanţie:

Nu oferim nicio garanţie şi nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau
modicărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalităţi:

Designul şi specicaţiile produsului pot  modicate fără o noticare prealabilă.
Toate siglele mărcilor şi denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate

ale proprietarilor de drept şi prin prezenta sunt recunoscute ca atare.
Păstraţi acest manual şi ambalajul pentru consultări ulterioare.

Atenţie:

Pe acest produs se aă acest marcaj. Acesta semnică faptul că produsele electrice şi
electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem

separat de colectare.

PERICOL DE ELECTROCUTARE

NU-L DESCHIDEŢI!

ATENŢIE!

37

ΕΛΛΗΝΙΚA

Εισαγωγή

Το VGA Extender μέσω UTP καλωδίου σας δίνει τη δυνατότητα να συνδέσετε μία επιπλέον οθόνη
δίπλα στον υπολογιστή σας . Συνδυάζει λειτουργία διαχωρισμού και λειτουργία επέκτασης. Διανέμει το
εισερχόμενο σήμα VGA και το σήμα του ήχου στα τοπικά και απομακρυσμένα μέσα αναπαραγωγής
ταυτόχρονα. O πομπός (μέσω καλωδίου Cat5x1) με το δέκτη λειτουργούν ως ένα ολοκληρωμένο
σύστημα, για να μεταφέρουν το σήμα από την πηγή στο μέσο αναπαραγωγής. Για την εκμετάλλευση
ολόκληρου του εύρους του σήματος VGA που ανέρχεται έως τα 300 μέτρα απαιτείται η χρήση
καλωδίου CAT6.

Χαρακτηριστικά

Αυτή η συσκευή έχει πολλά χαρακτηριστικά που την καθιστούν ικανή να λειτουργεί με έναν τρόπο
υπεροχής. Ανάμεσα σε αυτά θα βρείτε :

• Μεταφορά σήματος VGA εικόνας και ήχου στα 300 μέτρα με ένα απλό καλώδιο UTP με χιαστή βάση

μέσα. (μην χρησιμοποιείτε καλώδιο διασταύρωσης UTP, χρησιμοποιήστε ευθύ καλώδιο UTP).

• Ρύθμιση GAIN και PEAK για προσαρμογή στα διαφορετικά μήκη του καλωδίου UTP
GAIN:Ρύθμιση φωτεινότητας.
PEAK: Ρύθμιση γωνίας.

• Υποστηριζόμενη ανάλυση μέχρι 1920x1200.

• Διπλή έξοδος στην τοπική μονάδα: 1 x VGA έξοδος για τοπική, συν 1 x UTP έξοδος για

απομακρυσμένη μονάδα .

Προδιαγραφές

Συνδέσεις εισόδου/εξόδου

Σύνδεση εισόδου VGA(Θηλυκό 15pin), Stereo Audio
Σύνδεση εξόδου VGA(Θηλυκό 15pin), Stereo Audio, 1xRJ45

Συχνότητα λειτουργίας

Εύρος κάθετης συχνότητας 60/75/85Hz

Ανάλυση(PC)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

Μηχανικά

Μέγεθος του VGA UTP Extender 1X1 Splitter 100×65×25.5mm
Βάρος του VGA UTP Extender 1X1 Splitter 208g
Μέγεθος δέκτη (L-W-H) 81.5×43×23mm
Βάρος δέκτη (Καθαρό) 108g

Περιβαλλοντικά

Θερμοκρασία λειτουργίας 0ºC to +70ºC
Επίπεδα υγρασίας για λειτουργία 10% to 85 % RH (χωρίς συμπύκνωση)

38

Θερμοκρασία αποθήκευσης -10ºC to +80ºC
Επίπεδα υγρασίας αποθήκευσης 5% to 90 % RH (χωρίς συμπύκνωση)

Απαιτήσεις ισχύος

Τροφοδοσία για VGA UTP Extender 1X1 Splitter 5V@2A, μέγιστο 5W
Τροφοδοσία για δέκτη 5V@2A, μέγιστο 5W

Ρυθμιστικές εγκρίσεις

Μονάδες μετατροπέα FCC,CE,UL
Τροφοδοσία UL,CE,FCC

Σημείωση: Οι προδιαγραφές μπορεί να αλλάξουν χωρίς προειδοποίηση

Περιεχόμενα Συσκευασίας

Πριν επιχειρήσετε να κάνετε χρήση της συσκευής, παρακαλώ ελέγξτε τη συσκευασία και βεβαιωθείτε
οτι τα παρακάτω αντικείμενα βρίσκονται στο κιβώτιο:

• VGA UTP Extender 1X1 Splitter

• Εγχειρίδιο χρήστη

• Ένας δέκτης

• Δύο κομμάτια από 5V@2A DC για τροφοδοσία ρεύματος

Περιγραφή Πίνακα

Παροχέας

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

VGA UTP Extender
1X1 with Audio

Παροχέας

Δέκτης

VGA UTP Extender
With Audio

VGA UTP Extender
with Audio

Δέκτης

Σύνδεση και Λειτουργία

• Συνδέστε την παροχή VGA στην κύρια είσοδο VGA της συσκευής χρησιμοποιώντας το καλώδιο VGA

• Συνδέστε την έξοδο VGA του παροχέα σε μια κοντινή οθόνη και την έξοδο ήχου σε μια κοντινή

συσκευή αναπαραγωγής ήχου.

39

• Συνδέστε τον παροχέα με κάθε δέκτη χρησιμοποιώντας ένα κομμάτι του CAT-5e/6

• Συνδέστε τις εξόδους VGA τον δεκτών σε απομακρυμένες οθόνες και τις εξόδους ήχου σε

απομακρυσμένες συσκευές αναπαραγωγής ήχου

• Συνδέστε ενα 5V@ 2A τροφοδοτικό στο VGA UTP 1X1 Splitter και το άλλο 5V@2A τροφοδοτικό

στον δέκτη.

Προσοχή: Συνδέστε/Αποσυνδέστε το καλώδιο μαλακά.

Διάγραμμα Συνδεσμολογίας

υπολογιστής

Οθόνη

VGA είσοδος

VGA έξοδος VGA έξοδος

¨Ηχος

¨Ηχος ¨Ηχος

Καλώδιο Cat 5e/6

Οδηγίες ασφαλείας:

Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει
να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό όταν απαιτείται
συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο

εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Συντήρηση:

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Εγγύηση:

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή
βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Γενικά:

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση.
Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα

κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια.
Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Προσοχή:

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι
μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα
κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.

ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΜΗΝ ΑΝΟΙΓΕΤΕ

ΠΡΟΣΟΧΗ

40

DANSK

Indledning

Denne VGA UTP forlænger 1X1 opdeler med lyd, er en perfekt enhed til lokal visning og fjern
beskuelse. Den kombinerer en opdelings- og forlængerfunktion. Den fordeler indgangseffekten fra
VGA signal og lydsignal til lokale og fjerne udgange samtidigt. Modtager med Cat5 x1 arbejder med

senderen som et fuldt funktionelt modul, der modtager det udsendte signal fra senderen og sender det

til displayet. Det fulde VGA signal på op til 300 meter kan kun opnås ved at bruge et CAT6 kabel.

Funktioner

Denne enhed har mange funktioner som gør den i stand til at fungere bedre. Blandt disse funktioner
nder du:

• Forlænge VGA video og stereo lydsignal med maks. op til 300m over et UTP kabel med

krydsopdeling. (undlad at bruge et UTP-krydskabel, brug et lige UTP-kabel).

• Justere GAIN [forøgelse] og PEAK [spidsbelastning] for at tilpasse til de forskellige længder af UTP

kabel.

GAIN [forøgelse] : Justering af lysstyrke.
PEAK [spidsbelastning]: Justering af skævhed.

• Understøtter maksimal opløsning på op til 1920x1200.

• Dobbelt udgang ved lokal enhed: 1 x VGA udgang for lokalt sted, plus 1 x UTP udgang for fjernt

sted.

Specikationer

Indgangs- /udgangskonnektor

Indgangskonnektor VGA(Hunstik 15pin), Stereolyd
Udgangskonnektor VGA(Hunstik 15pin), Stereolyd, 1xRJ45

Driftsfrekvens

Lodret frekvensområde 60/75/85Hz

Opløsnigner(PC)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

Mekanisk

Størrelse af VGA UTP forlænger 1X1 opdeler 100×65×25,5 mm
Vægt af VGA UTP forlænger 1X1 opdeler 208 g
Størrelse af modtager (L-B-H) 81,5×43×23 mm
Vægt af modtager (Net) 108 g

Miljømæssig

Driftstemperatur 0 ºC til +70 ºC
Driftsfugtighed 10 % til 85 % RH (ingen kondens)

Opbevaringstemperatur -10 ºC til +80 ºC

41

Opbevaringsfugtighed 5 % til 90 % RH (ingen kondens)

Behov for strøm

Strømforsyning for VGA UTP forlænger 1X1 opdeler 5V@2A, maks. 5W
Strømforsyning til modtager 5V@2A, maks. 5W

Lovgivningsmæssige godkendelser

Omskifterenhed FCC,CE,UL
Strømforsyning UL,CE,FCC

Bemærk: Specikationer kan ændres uden varsel.

Pakkens indhold

Før du forsøger at bruge denne enhed, kontroller venligst emballagen og kontroller at de følgende
artikler medfølger i pakken:

• VGA UTP forlænger 1X1 opdeler

• Brugervejledning

• Modtager

• To 5V@2A DC strømforsyning

Beskrivelse af paneler

Sender

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

VGA UTP forlænger
1X1 med lyd

Sender

Modtager

VGA UTP Extender
With Audio

VGA UTP forlænger
med lyd

Modtager

Tilslutning og betjening

• Tilslut en VGA kilde til den første VGA ingang ved at bruge et stykke VGA kabel

• Tilslut senderens VGA udgang til en lokal display og audio udgang fra senderen til en lokal tonegiver

• Tilslut senderen og hver modtager med et stykke CAT-5e/6

42

• Tilslut VGA udgange fra modtagere til fjerne display og modtagerens lydudgange til fjerne tonegivere

• Tilslut en 5V@ 2A strømforsyning til VGA UTP 1X1 opdeleren og den anden til 5V@2A

strømforsyning til modtageren.

Bemærk: Vær forsigtig når du isætter eller trækker kablet ud

Tilslutningsdiagram

Computer

Display

VGA IND

VGA UD VGA UD

LYD

LYD LYD

Cat 5e/6 kabel

Sikkerhedsforholdsregler:

For at nedsætte risikoen for elektrisk stød, må dette produkt, f.eks. når der
kræves service, KUN åbnes af en autoriseret tekniker. Frakobl produktet
stikkontakten og andet udstyr, hvis der opstår et problem. Udsæt ikke

produktet for vand eller fugt.

Vedligeholdelse:

Rengør kun med en tør klud. Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan påtages for ændringer af produktet eller for skade på grund af

forkert brug af dette produkt.

Generelt:

Design og specikationer kan ændres uden varsel.
Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres

respektive ejere og anses herved som sådan.
Gem brugervejledningen og emballagen til senere brug.

Bemærk:

Dette produkt er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk
udstyr ikke må bortskaffes sammen med almindeligt husholdningsaffald. Der ndes særlige

indsamlingssystemer for disse produkter.

RISIKO FOR ELEKTRISK STØD

ÅBN IKKE

FORSIGTIG:

43

NORSK

Innledning

Denne VGA UTP-forlengeren 1X1 splitteren med lyd, er en ideell enhet for lokal og ekstern visning.
Den kombinerer splittfunksjon og forlengelsesfunksjon, i tillegg til å distribuere inngangseffekten fra
VGA-signalet og lydsignalet inn i lokale og eksterne utganger samtidig. Mottaker av Cat5 x1 fungerer
sammen med senderen som en fullfunksjonsmodul, ved å motta det distribuerte signalet fra senderen
og overføre det til visningen. Det er kun mulig å oppnå VGA-signale maksimale rekkevidde på 300
meter hvis du bruker en CAT6-kabel.

Funksjoner

Denne enheten har mange funksjoner som gjør det mulig for den å utføre operasjon på en overlegen
måte. Blant disse funksjonene nner du:

• Utvidet VGA-video og stereolydsignal på maks opp til 300 m over en UTP-kabel med krysstøtte.

(bruk ikke en krysset UTP-kabel, bruk en vanlig UTP-kabel).

• Å justere GAIN og PEAK til å passe til ulike lengder av UTP-kabelene.
GAIN: Justering av lysstyrke.
PEAK: Skrå justering.

• Støtter en maksimal oppløsning på 1920x1200.

• Dual-utgang på lokal enhet: 1 x VGA-utgang for lokalt sted, pluss 1 x UTP-utgang for eksternt sted.

Spesikasjoner

Inngangs-/utgangstilkobler

Inngangstilkobler VGA (hun 15pin), stereolyd
Utgangstilkobler VGA (hun 15pin), Stereolyd, 1xRJ45

Driftshyppighet

Vertikal hyppighetsrekke 60/75/85Hz

Oppløsninger(datamaskin)

640X480
800X600
1024X768
1280X720
1280X768

1280X960

1280X1024

1600X900

1600X1200

1920X1080
1920X1200

Mekanisk

Størrelse på VGA UTP-forlengelse 1X1 splitter 100×65×25.5 mm
Vekt på VGA UTP-forlengelse 1X1 splitter 208 g
Størrelse på mottaker (L-B-H) 81.5×43×23 mm
Mottakers vekt (Net) 108 g

Miljømessig

Driftstemperatur 0 °C to +70 °C
Driftsfuktighet 10 % til 85 % RH (ingen kondens)
Lagringstemperatur -10 °C to +80 °C
Lagringsfuktighet 5 % til 90 % RH (ingen kondens)

44

Strømkrav

Strømkrav for VGA UTP-forlengelse 1X1 splitter 5V@2A, maks 5W
Strømforsyning for mottaker 5V@2A, maks 5W

Regulatoriske godkjenninger

Omformingsenhet FCC,CE,UL
Strømforsyning UL,CE,FCC

Merk: Spesikasjoner kan endres uten forvarsel.

Innhold i pakken

Før du forsøker å bruke denne enheten, må du kontrollere pakningen og sørge for at følgende
elementer nnes i pakningen:

• VGA UTP-forlenger 1X1 splitter

• Brukermanual

• En mottaker

• To 5V@2A DC-strømforsyninger

Panelbeskrivelser

Sender

VGA UTP Extender

1X1 With Audio

VGA Output

1

6

11

5

10

15

Audio Out

15

10

5

11

6

1

VGA Input

Audio In

VGA UTP utvider
1X1 med lyd

Sender

Mottaker

VGA UTP Extender
With Audio

VGA UTP-forlenger
med lyd

Mottaker

Tilkobling og drift

• Koble til en enkel VGA-kilde til hoved-VGA-inngangen ved å bruke en VGA-kabel

• Koble VGA-utgangen på senderen til et lokalt display eller lydutgang på senderen til en lokal sonder

• Koble til senderen og mottakere ved å bruke en del av CAT-5e/6

45

• Koble til VGA-utgangene til mottakerne til eksternt display og lydutganger til mottakerne til eksterne

soundere

• Plugg en 5V@ 2A-strømforsyning til VGA UTP 1X1 splitter også den andre 5V@2A-

strømforsyneren til mottaker.

Viktig: Sett inn/fjern kabelen forsiktig

Tilkoblingsdiagram

Datamaskin

Display

VGA INN

VGA UT VGA UT

LYD

LYD LYD

Cat 5e/6 kabel

Sikkerhetsforholdsregler:

For å redusere faren for strømstøt, skal dette produktet BARE åpnes
av en autorisert tekniker når vedlikehold er nødvendig. Koble produktet
fra strømmen og annet utstyr dersom et problem oppstår. Ikke utsett

produktet for vann eller fuktighet.

Vedlikehold:

Rens bare med en tørr klut. Ikke bruk rensemidler eller skuremidler.

Garanti:

Ingen garanti eller erstatningsansvar aksepteres ved endringer og modiseringer av produktet eller
skade forårsaket av uriktig bruk av dette produktet.

Generelt:

Utforming og spesikasjoner kan endres uten forhåndsvarsel.

Alle logoer, merker og produktnavn er varemerker eller registrerte varemerker til de respektive eierne,
og skal behandles som dette.

Behold denne veiledningen og innpakningen for fremtidig referanse.

Forsiktig:

Dette produktet er markert med dette symbolet. Det betyr at brukte elektriske og
elektroniske produkter ikke må blandes med vanlig husholdningsavfall. Det nnes egne

innsamlingssystem for slike produkter.

FARE FOR STRØMSTØT

MÅ IKKE ÅPNES

FARE

46

Declaration of conformity / Konformitätserklärung / Déclaration de conformité /

Conformiteitsverklaring / Dichiarazione di conformità / Declaración de conformidad /

Megfelelőségi nyilatkozat / Yhdenmukaisuusvakuutus / Överensstämmelseförklaring /

Prohlášení o shodě / Declaraţie de conformitate / Δήλωση συμφωνίας /

Overensstemmelseserklæring / Samsvarserklæring

We, / Wir, / Nous, / Wij, / Questa società, / La empresa infrascrita, / Mi, / Me, / Vi, / Společnost, / Noi, / Εμείς,
Nedis B.V., De Tweeling 28, 5215MC, ’s-Hertogenbosch
The Netherlands / Niederlande / Pays Bas / Nederland / Paesi Bassi / Países Bajos / Hollandia / Alankomaat /

Holland / Nizozemí / Olanda / Ολλανδία / Holland
Tel. / Tél / Puh / Τηλ. : 0031 73 5991055
Email / Couriel / Sähköposti / e-post: [e-mail]

Declare that product: / erklären, dass das Produkt: / Déclarons que le produit: / verklaren dat het product: /
Dichiara che il prodotto: / Declara que el producto: / Kijelentjük, hogy a termék, amelynek: / Vakuutamme,
että: / Intygar att produkten: / prohlašuje, že výrobek: / Declarăm că acest produs: / Δηλώνουμε ότι το
προϊόν: / Erklærer, at produkt: / Erklærer at produktet:

Brand: / Marke: / Marque: / Merknaam: / Marca: / Márkája: / Merkki: / Märke: / Značka: / Μάρκα: / Mærke: /
Merke: KÖNIG ELECTRONIC

Model: / Modell: / Modèle: / Modello: / Modelo: / Típusa: / Malli: / Μοντέλο: CMP-REPEATVGA2

Description: VGA over UTP extender
Beschreibung: VGA-über-UTP-Erweiterung
Description : Extension VGA sur UTP
Omschrijving: VGA over UTP-extender
Descrizione: Estensione VGA con cavo UTP
Descripción: Extensor VGA sobre UTP
Megnevezése: UTP kábeles VGA hosszabbító
Kuvaus: VGA / UTP -laajennin
Beskrivning: VGA-kontakt UTP
Popis: Extender VGA přes UTP
Descriere: VGA prin extender UTP
Περιγραφή: VGA extender μέσω UTP
Beskrivelse: VGA over UTP forlænger
Beskrivelse: VGA over UTP-forlenger

Is in conformity with the following standards: / den folgenden Standards entspricht: / est conforme aux
normes suivantes: / in overeenstemming met de volgende normen is: / è conforme ai seguenti standard: /
es conforme a las siguientes normas: / Megfelel az alábbi szabványoknak: / Täyttää seuraavat standardit: /
Överensstämmer med följande standarder: / splňuje následující normy: / Este în conformitate cu următoarele
standarde: / Συμμορφώνεται με τις ακόλουθες προδιαγραφές: / Overensstemmelse med følgende standarder: /
Overensstemmer med følgende standarder:

EMC: EN 55022:2006, EN 55024:1996+A1:2001+A2:2003, EN 61000-3-2:2006, EN 61000-3-3:2008
LVD: EN 60950-1:2006

EU Directive(s) / EG-Richtlinie(n) / Directive(s) EU / EU richtlijn(en) / Direttiva(e) EU / Directiva(s) UE /
EU direktívák / EU Toimintaohje(et) / Eu Direktiv(en) / Směrnice EU / Directiva(e) UE: / Οδηγία(ες) της ΕΕ: /
EU direktiv(er) / EU-direktiv(ene): 2006/95/EC, 2004/108/EC

‘s-Hertogenbosch,

01-07-2010

Mrs. / Mme. / Mevr. / Sig.ra / D. / Fru / Paní / Κα : J. Gilad
Purchase Director / Einkaufsleiterin / Directrice des Achats / Directeur inkoop /

Direttore agli acquisti / Director de compras / értékesítési igazgató / Ostojohtaja /
Inköpsansvarig / Obchodní ředitelka / Director achiziţii / Διευθυντής αγορών /
Indkøbschef / Innkjøpssjef

Copyright ©
