Модуль конференц-связи Konftel 50
Page 2
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
OmniSound®
Данное устройство оборудовано технологией OmniSound® для создания кристально-чистого звучания.
Мы, компания Konftel AB со всей ответственностью заявляем, что наш продукт Konftel 50, в отношении которого делается данное заявление, соответствует стандартам EN 300 328, EN
301 489-17, EN 301 489-7 и EN 60950, которые соответствуют условиям директивы Radio Equipment and Telecommunication Equipment 1999/5/EC с требованиями, охватывающими директиву EMC 89/336/EEG и директиву Low Voltage 73/23/EEG.
Предупреждение: Для снижения риска возгорания или поражения электрическим током следите за тем, чтобы данное устройство не попадало под дождь и не подвергалось воздействию влаги.
Внимание
Опасность поражения электрическим
током!
Не открывать!
Внимание:
Для снижения риска поражения электрическим током не снимайте крышку или заднюю панель устройства. Внутри устройства нет частей, обслуживаемых пользователем. Для ремонта обращайтесь к квалифицированным специалистам.
напряжения внутри корпуса данного устройства, которое может иметь значение, достаточное для признания риска поражения электрическим током. Не открывайте корпус устройства.
важных инструкций по эксплуатации и обслуживанию в руководствах, прилагающихся к данному устройству.
Символ молнии призван предупредить вас о наличии неизолированного опасного
Восклицательный знак предназначен для того, чтобы проинформировать вас о наличии
© Konftel, 2007 © ИМАГ, 2008
Стр. 2 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 3
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Содержание
Описание .......................................................................................................................................................... 4
Обслуживание .............................................................................................................................................. 6
Использование системного телефона ............................................................................................................ 7
Подключение и настройка .......................................................................................................................... 7
Использование гарнитуры вместо трубки ................................................................................................. 7
Регулировка чувствительности микрофона .............................................................................................. 7
Ответ на вызов ............................................................................................................................................. 8
Осуществление вызова ................................................................................................................................8
Во время вызова ........................................................................................................................................... 8
Регулировка уровня громкости динамика ............................................................................................. 8
Функция отключения звука..................................................................................................................... 9
Настройка звука вручную........................................................................................................................ 9
Завершение вызова ...................................................................................................................................... 9
Использование компьютера ......................................................................................................................... 10
Общая информация.................................................................................................................................... 10
Использование........................................................................................................................................ 10
Подключение через звуковую карту........................................................................................................ 10
Проверка звука в
Отрегулируйте уровень громкости динамика в Windows .................................................................. 12
Регулировка громкости динамика на Konftel 50 ................................................................................. 13
Регулировка чувствительности микрофона в Windows...................................................................... 13
Регулировка чувствительности микрофона на Konftel 50.................................................................. 13
Другие опции подключения ......................................................................................................................... 15
Соединение с компьютером с помощью адаптера USB ........................................................................ 15
Соединение с мобильным телефоном или телефонным аппаратом DECT с помощью кабеля ........ 16
Использование........................................................................................................................................ 16
Поиск и устранение неисправностей........................................................................................................... 17
Подключение.............................................................................................................................................. 17
Системный телефон через коммутационную коробку ....................................................................... 17
Компьютеры ........................................................................................................................................... 18
Звук
.............................................................................................................................................................. 18
Нет звука ................................................................................................................................................. 18
Низкое качество звучания, эхо.............................................................................................................. 18
Технические характеристики ....................................................................................................................... 19
Коммутационная коробка...................................................................................................................... 19
Компьютерный кабель........................................................................................................................... 20
Адаптер USB для звука ......................................................................................................................... 20
Комплектующие, сервис и гарантия ............................................................................................................ 21
Номера по каталогу для заказа комплектующих .................................................................................... 21
Windows .................................................................................................................... 11
© Konftel, 2007 © ИМАГ, 2008
Стр. 3 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 4
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Описание
Три динамика
Три светодиода Зеленый - микрофон включен Красный - микрофон выключен
Микрофон, восприятие звука на 360°
Включение/выключение
Ответ на вызов
-
Уменьшение громкости динамика
Отключение звука
Позволяет выключить микрофон
+
Повышение громкости динамика
Trim
Подстройка качества звука
Konftel 50 - это модуль конференц-связи для соединения с телефонными аппаратами существующих проводных сетей, телефонными аппаратами системы DECT, мобильными телефонами или компьютерами. Устройство Konftel 50 имеет всенаправленный высокочувствительный микрофон и три динамика, которые, благодаря использованию технологии OmniSound
®
, обеспечивают оптимальное качество звучания и максимальное
понижение эффекта эхо в помещении, даже когда говорящий стоит на незначительном расстоянии от устройства.
Устройство Konftel 50 имеет пять кнопок. Наиболее часто используемые функции включения/выключения питания, регулировки громкости динамиков и отключения микрофона очевидны, но эти же кнопки имеют и другие функции для активации различных специальных функций и настроек. Следовательно, вам необходимо прочитать те разделы руководства, в которых описываются соединения, которые вы предполагаете использовать, чтобы не пропустить какие-либо важные опции.
Стр. 4 из 21
© Konftel, 2007 © ИМАГ, 2008
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 5
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
у
Адаптер питания
Соединительный кабель электропитания ­электрическая розетка
Кабельный канал
Отверстия для
кронштейнов
закрепления на стене
Разъем для подключения к линии
Разъем для подключения к источник
питания
Соединительный кабель электропитания, 6 метров
(50- адаптер электропитания)
Соединительный кабель телефонный, 3 метра (50 -
коммутационная коробка)
Соединительный кабель компьютерный, 1,5 метра
(50 - компьютер)
Коммутационная коробка
(50 - телефонная трубка)
На веб-сайте компании Konftel www.konftel.com приводятся рекомендации для различных приложений и аксессуаров для устройства 50 и другой продукции.
При ухудшении работы сети GSM, например, из-за плохого покрытия, качество звучания может ухудшиться. Устройство Konftel 50 не является причиной такого ухудшения.
© Konftel, 2007 © ИМАГ, 2008
Стр. 5 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 6
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
р
р
Обслуживание
Для очистки устройства используйте сухую мягкую тряпку.
Никогда не используйте никакие жидкости.
Коммутационная ко
обка
Адаптер электропитания
Электрическая
озетка 220 В
Стр. 6 из 21
© Konftel, 2007 © ИМАГ, 2008
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 7
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Использование системного телефона
Подключение и настройка
Соедините устройство Konftel 50 с телефонным аппаратом через коммутационную
коробку, как показано на рисунках выше.
Подключите Konftel 50 к источнику электропитания с помощью сетевого адаптера,
как показано на рисунке.
Сделайте проверочный вызов, чтобы убедиться в правильности работы системы и
настроить чувствительность микрофона.

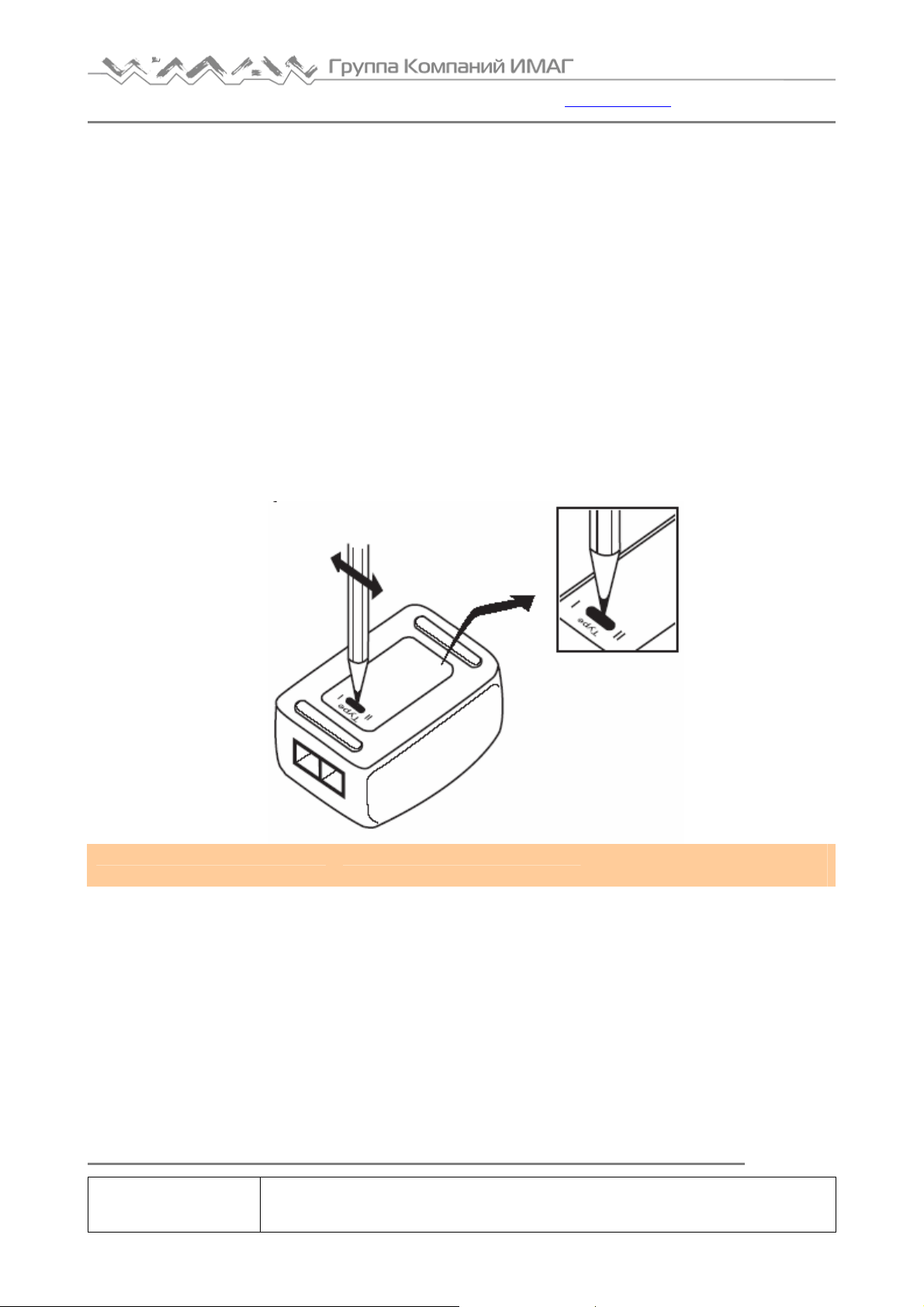

Пожалуйста, обратите внимание, что на нижней стороне коммутационной коробки имеется переключатель для настройки на разные типы телефонных аппаратов. Если что-то не работает, обратитесь к разделу поиска и устранения неисправностей, где приводится более подробная информация.
Использование гарнитуры вместо трубки
Вместо трубки к коммутационной коробке можно подключить гарнитуру. Пожалуйста, имейте в виду, что гарнитура должна подходить для телефонной системы.
Регулировка чувствительности микрофона
Чувствительность микрофона можно регулировать прямо во время вызова, но чтобы не вносить неудобства в разговор, лучше отрегулировать чувствительность во время проверочного вызова, который необходимо сделать после подключения системы. Существует 5 настроек чувствительности микрофона.
Нажмите кнопку отключения звука и удерживайте ее 2 секунды, пока не прозвучит тональный сигнал, и не замигают светодиодные индикаторы. Для повышения чувствительности микрофона нажимайте кнопку +, а для понижения чувствительности ­нажимайте кнопку -.
Изменяйте чувствительность шагами, пока на другом конце не будет хорошая слышимость. Пожалуйста, помните, что слишком высокая чувствительность микрофона может привести к появлению эффекта эхо
или возникновению акустической обратной связи.
Для завершения
уровня чувствительности микрофона нажмите кнопку
отключения звука.
настройки и сохранения выбранного
© Konftel, 2007 © ИМАГ, 2008
Стр. 7 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 8
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Ответ на вызов
Для ответа на вызов можно использовать телефонный
аппарат, как обычно.
Для включения устройства Konftel 50 и переключения на
громкую связь нажмите кнопку включения/выключения устройства.
Положите трубку в сторону - теперь она отсоединена.
Осуществление вызова
Поднимите трубку и наберите телефонный номер.  Для включения устройства Konftel 50 и переключения на
громкую связь нажмите кнопку включения/выключения устройства.
Положите трубку в сторону - теперь она отсоединена.
Во время вызова
Передача вызова между Konftel 50 и телефонным аппаратом
Для выключения устройства Konftel 50 и передачи вызова обратно на
телефонный аппарат нажмите кнопку включения/выключения.
Регулировка уровня громкости динамика
Для повышения уровня громкости динамика нажимайте кнопку +,
или
Имеется 15 уровней настройки громкости. Пожалуйста, имейте в виду, что настройка
уровня громкости на телефонном аппарате также влияет на уровень громкости динамика устройства Konftel 50.
а для понижения - нажимайте кнопку -.
© Konftel, 2007 © ИМАГ, 2008
Стр. 8 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 9
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Функция отключения звука
Для выключения микрофона устройства нажмите кнопку отключения
звука.
Светодиодные индикаторы переключатся с синего цвета на красный цвет. Ваш собеседник на другом конце линии не будет слышать, что вы говорите.
Для включения микрофона нажмите кнопку отключения звука еще раз.
Настройка звука вручную
При включении Konftel 50 звучание настраивается автоматически, что позволяет исключить возникновение эффекта эхо. Устройство Konftel 50 определяет акустику помещения и постоянно адаптируется во время вызова. Если, несмотря на это, качество звука все еще кажется вам недостаточно высоким, вы в любой момент можете настроить Konftel 50 вручную.
Нажмите кнопку trim. Прозвучит короткий тональный сигнал.
Завершение вызова
Положите трубку на телефонный аппарат.
Нажмите кнопку включения/выключения для выключения
устройства Konftel 50.
© Konftel, 2007 © ИМАГ, 2008
Стр. 9 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 10
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Использование компьютера
Общая информация
Устройство Konftel 50 функционирует как динамик и микрофон для всех компьютеров, имеющих микрофонный вход и линейный выход аудиосигнала. Кроме того, устройство Konftel 50 можно подключать через звуковую карту USB. (см. на странице 12).
Использование
Устройство Konftel 50 можно использовать с программами, позволяющими осуществлять связь по сети Интернет (например, Skype). Осуществление вызовов, ответ на вызовы и завершение вызовов выполняется в программе. Когда устройство Konftel 50 включено, оно выполняет функции динамика и микрофона. Кнопки для отключения микрофона и ручной настройки продолжают работать и при подключении к компьютеру (обратитесь на страницу 7).
Подключение через звуковую карту
Подключение осуществляется в порядке, указанном на следующей странице.
© Konftel, 2007 © ИМАГ, 2008
Стр. 10 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 11
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Электрическая розетка 220 В
Компьютер/звуковая карта
Розовый
Зеленый
Кабель подключения к компьютеру, 1,5 метра
Адаптер электропитания
Кабель подключения к источнику питания, 6 метров
Подключите Konftel 50 к звуковой карте с помощью кабеля-
разветвителя, как показано на рисунке.
LINE OUTPUT (линейный выход) - OUT (выход) - Зеленый
MICROPHONE INPUT (микрофонный вход) - IN (вход) – Розовый
Подключите Konftel 50 к электрической розетке с помощью адаптера
питания, как показано на рисунке.
Включите компьютер и устройство Konftel 50 (с помощью кнопки
включения/выключения).
Проверьте и настройте настройки звучания и громкости на
компьютере, как описано в следующем разделе.
Проверка звука в Windows
Ниже приводится пример, как найти соответствующие настройки в Windows XP. Пожалуйста, имейте в виду, что на вашем компьютере все может выглядеть по-другому. На компьютерах Macintosh для выбора входов звука и настройки уровней необходимо открыть системные настройки компьютера.
© Konftel, 2007 © ИМАГ, 2008
Стр. 11 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 12
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Откройте Properties (свойства) для Sound and
Audio Devices (звук и устройства
звуковоспроизведения). (Щелкните правой кнопкой мыши на символе динамика в поле
Activity и выберите Adjust Audio Properties (настроить свойства аудио) в меню, или
воспользуйтесь меню "Пуск": Start (пуск) > Control Panel (панель управления) > Sound and Audio Devices (звук и устройства
звуковоспроизведения).)
Щелкните по вкладке Audio (аудио) и
убедитесь, что звуковая карта компьютера выбрана в качестве стандартного устройства. В противном случае вам придется каждый раз при новом включении компьютера выбирать звуковую карту компьютера в приложении (например, Skype).
Отрегулируйте уровень громкости динамика в Windows
Щелкните на кнопке Volume… (громкость)
под Sound Playback (воспроизведение звука) на вкладке Audio (аудио).
Отрегулируйте уровень громкости в окне
Volume Control (управление громкостью), чтобы движок регулятора находился между средним и максимальным уровнем.
Данная настройка позволяет регулировать уровень сигнала линейного выхода компьютера. Выбор низкого уровня приведет к необходимости повысить уровень громкости на Konftel 50 до максимума, что может привести к ухудшению
качества звучания и низкому уровню громкости. Выбор более высокой настройки на компьютере позволит устанавливать на Konftel 50 средний уровень громкости, сохраняя при этом великолепное звучание.
Проверьте установленный уровень громкости (воспроизведите любой источник
звучания на компьютере). Помните, что при этом устройство Konftel 50 должно быть включено.
© Konftel, 2007 © ИМАГ, 2008
Стр. 12 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 13
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Обратите внимание, что также на компьютере имеются отдельные регуляторы уровня громкости для различных источников звука. Эти регуляторы позволяют установить уровень громкости каждого источника звука на компьютере. Если вы не хотите слышать собственный голос через динамики, выберите настройку Mute (отключить) для микрофонного входа. Установка высокого уровня громкости может привести к появлению эффекта эхо или акустической обратной связи.
Регулировка громкости динамика на Konftel 50
Если потребуется, вы сможете регулировать уровень громкости на Konftel 50 прямо во время вызова.
Для повышения уровня громкости динамика
нажимайте кнопку +, а для понижения - нажимайте
или
кнопку -.
Имеется 15 уровней настройки громкости.
Регулировка чувствительности микрофона в Windows
Щелкните на кнопке Volume… (громкость)
под Sound Recording (запись звука) на вкладке Audio (аудио).
Установите уровень входного сигнала
микрофона, чтобы движок регулятора находился между средним и максимальным уровнем. Сделайте вызов и, если необходимо, отрегулируйте громкость.
При тестировании уровня громкости микрофона лучше использовать ту коммуникационную программу, которую предполагается использовать с устройством Konftel 50.
Регулировка чувствительности микрофона на Konftel 50
Если необходимо, отрегулируйте чувствительность микрофона на самом устройстве Konftel
50. Существует 5 уровней чувствительности микрофона. Пожалуйста, помните, что для проведения настройки необходимо включить Konftel 50.
© Konftel, 2007 © ИМАГ, 2008
Стр. 13 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 14
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Нажмите кнопку отключения звука и
удерживайте ее 2 секунды, пока не прозвучит тональный сигнал, и не замигают светодиодные
3 секунды
индикаторы.
Для повышения чувствительности микрофона
нажимайте кнопку +, а для понижения
или
чувствительности - нажимайте кнопку -.
Изменяйте чувствительность шагами, пока не будет установлен правильный уровень громкости.
Для завершения настройки и сохранения
выбранного уровня чувствительности микрофона нажмите кнопку отключения звука.
© Konftel, 2007 © ИМАГ, 2008
Стр. 14 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 15
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Другие опции подключения
Кабель подключения к источнику
Нижняя сторона
Konftel 50
электропитания, 6 метров
Кабель подключения к
компьютеру 1,5 метра
Адаптер USB с кабелем (номер по каталогу 900102058)
Соединение с компьютером с помощью адаптера USB (приобретается отдельно)
Адаптер USB можно использовать как звуковую карту компьютера, не имеющего звуковых входов и выходов.
Подключите адаптер USB к устройству Konftel 60W как показано на рисунке.
Зеленый штекер - Выход, который обозначен на адаптере USB как SPK. Розовый штекер - Выход, который обозначен на адаптере USB как MIC.
Подключите адаптер USB к порту USB на компьютере, как показано на рисунке.  Проверьте параметры настройки звука и отрегулируйте уровень громкости звука, как
было описано выше для компьютеров, имеющих звуковые входы и выходы (смотрите страницы 17 - 19).
Имейте в виду, что в качестве стандартного устройства должна быть указана гарнитура USB (USB headset). В противном случае вам потребуется выбирать гарнитуру USB в качестве звукового устройства в своем приложении (например, Skype) каждый раз, когда вы включаете компьютер.
© Konftel, 2007 © ИМАГ, 2008
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Адаптер электропитания
Электрическая розетка 220 В
Порт USB на компьютере
Стр. 15 из 21
Page 16
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Нижняя сторона
Konftel 50
Кабель подключения к источнику электропитания, 6 метров
Адаптер электропитания
Электрическая розетка 220 В
Мобильный или
беспроводный телефон
(DECT)
Кабель подключения мобильного телефона 1,5 метра

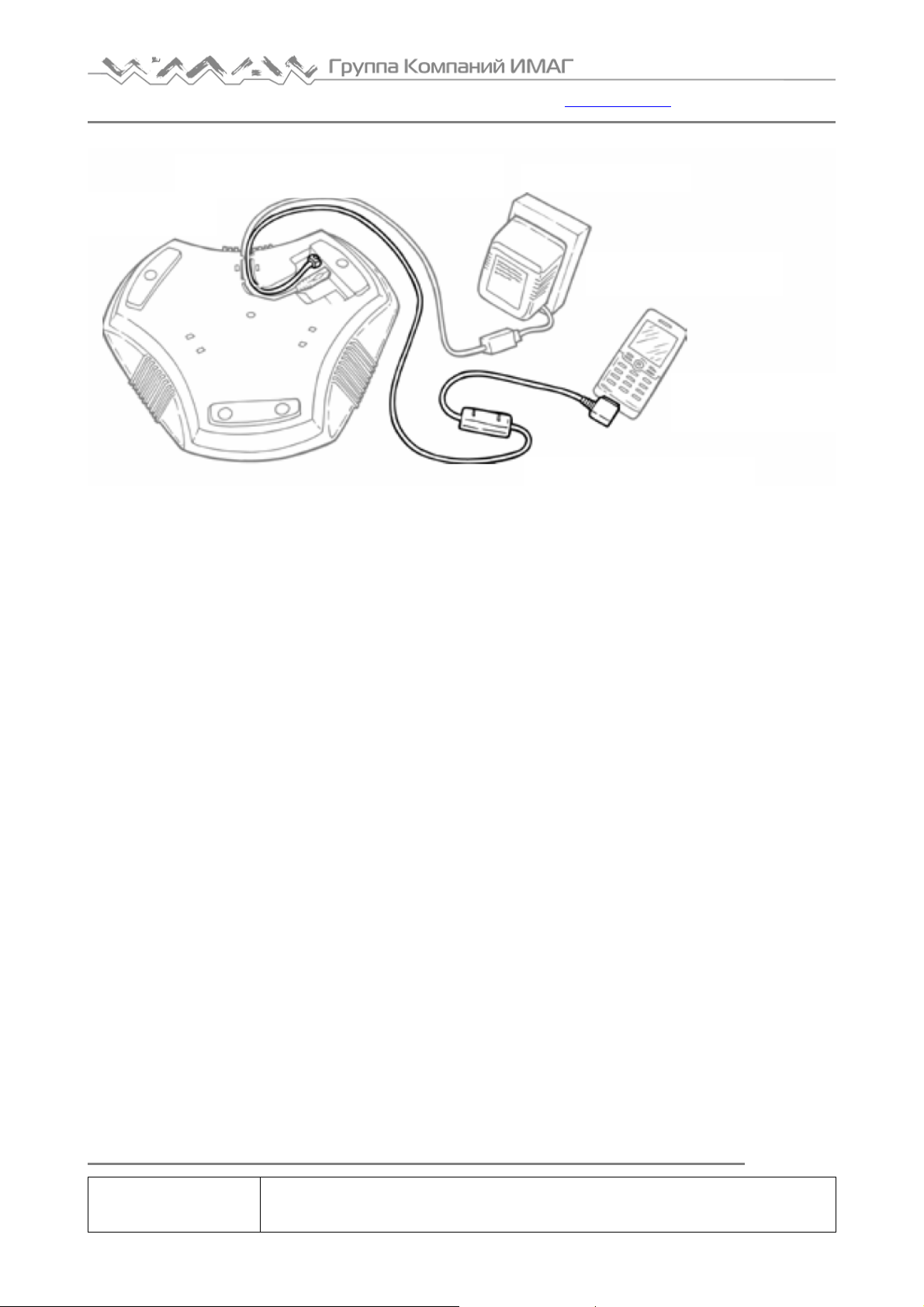

Соединение с мобильным телефоном или телефонным аппаратом DECT с помощью кабеля
Устройство Konftel 50 можно соединять с телефонным аппаратом стандарта GSM или беспроводным телефонным аппаратом стандарта DECT с помощью приобретаемого отдельно кабеля, как показано на рисунке. На рынке имеются кабели для разных моделей телефонных аппаратов. Более подробная информация по дополнительному оборудованию приводится на веб-сайте www.konftel.com.
Подключите устройство Konftel 50 к источнику электропитания с
питания, как показано на рисунке.
Подключите телефонный аппарат к устройству Konftel 50, как показано на рисунке.  Отрегулируйте чувствительность микрофона и громкость динамика так же, как в
случае подключения системного телефонного аппарата (смотрите страницу 7).
Использование
Процедуры осуществления вызовов и ответа на вызовы, а также функции отключения микрофона и настройки
(приобретается отдельно)
помощью адаптера
звучания описываются на страницах 6-7.
© Konftel, 2007 © ИМАГ, 2008
Стр. 16 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 17
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Поиск и устранение неисправностей
Ниже описываются некоторые проблемы, которые могут возникнуть при подключении и использовании Konftel 50.
Подключение
Системный телефон через коммутационную коробку
1. Правильно ли подключено устройство Konftel 50? Обратитесь к инструкциям по
подключению телефонного аппарата.
2. В системе использовались соединительные кабели? Отсоедините и подключите
систему без этих кабелей, чтобы проверить, работает ли система.
3. Проверьте положение переключателя на нижней стороне коммутационной коробки.
Выбирайте положение I или II в зависимости от того, к какому системному телефону подключается Konftel 50.
Производитель Тип коммутатора Положение
переключателя
ERICSSON MD110
BUSINESS PHONE
NORTEL MERIDIAN 1
COSMOS
PHILIPS SOPHO
ERGOLINE
ALCATEL 4200
4400
SIEMENS HIPATH
HICOM
I I I I II I I I I I
При использовании коммутаторов другого типа попробуйте сначала использовать позицию I, а затем позицию II.
Стр. 17 из 21
© Konftel, 2007 © ИМАГ, 2008
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 18
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Компьютеры
Если вызов можно прослушивать через гарнитуру или встроенный динамик компьютера, но не через Konftel 50, убедитесь, что программное обеспечение и звуковая карта позволяют работать в полностью дуплексном режиме.
Звук
Нет звука
1. Светодиодные индикаторы горят красным цветом? Если да, то включен режим
отключения звука. Нажмите кнопку отключения звука для отмены данного режима.
Низкое качество звучания, эхо
1. Убедитесь, что устройство Konftel 50 находится в пределах действия телефонного
аппарата.
2. Проверьте положение устройства. Устройство предназначено для ровной установки
на столе. Постарайтесь не двигать устройство во время вызова. Не ставьте устройство слишком близко к стенам или под какие-либо объекты, например, под отражатели осветительных приборов или под растения в горшках.
3. Настройте Konftel 50 вручную. Обратитесь к инструкциям по ручной настройке.
4. Уровень громкости настроен правильно? Обратитесь к инструкциям по настройке
чувствительности микрофона.
5. Ваш собеседник использует модуль конференц-связи, звуковую карту или
программное обеспечение, которое не поддерживает полностью дуплексный режим.
© Konftel, 2007 © ИМАГ, 2008
Стр. 18 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 19
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Технические характеристики
Konftel 50
Источник питания
Входы
Громкость динамика Чувствительность микрофона Подавление эхо-сигналов в помещении Подавление эхо-сигналов в линии Окружение
Электрическая безопасность
Радиочастотная/электромагнитная совместимость
Трансформатор 110 В переменного тока / 12 В постоянного тока, 700 мА (США) Вход/выход аналоговой линии, модульный
6/6
Запись (динамик) -10 дБВ (регулируется) Передача (микрофон) -30 дБВ
(регулируется) 15 уровней регулировки 5 уровней регулировки 208 мсек 38 мсек Зона приема не более 30 м
2
Время реверберации в помещении не более 500 мсек
Фоновые шумы не более 45 дБ (А) Диапазон рабочих температур: 5 - 40°C
UL60950-1 CAN/CSA C22.2 № 60950 EN 60950 ETSI EN301489-17 V1.2.1 Сертификат FCC часть 15 RSS210 ETSI EN300328-2 V1.2.1
Telecom
Регистрация FCC часть 68 IC CS-03
Габариты Вес
диаметр 232 мм 700 грамм
Коммутационная коробка
Вход подключения телефонной трубки: модульный 4/4 Вход Konftel 50: кабель, модульный 6/6 Выход подключения телефонного аппарата: кабель, модульный 4/4. Контакт соединения коммутационной коробки с системным телефонным аппаратом можно соединять только с SELV в соответствии с SS-EN60950. Совместимость: Можно соединять с большинством системных телефонных аппаратов, представленных на рынке.
Стр. 19 из 21
© Konftel, 2007 © ИМАГ, 2008
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 20
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Компьютерный кабель
Кабель-разветвитель: 1 х модульный 4/4, 2 х Tele 3,5 мм. Контакт для соединения Konftel 50 с компьютером можно соединять только с SELV в соответствии с SS-EN60950.
Адаптер USB для звука (приобретается отдельно)
Соединение USB: Полноскоростное USB 1.1 Системные требования к компьютеру: Pentium не ниже 200 МГц, RAM не менее 256 Мбайт, свободный порт USB
© Konftel, 2007 © ИМАГ, 2008
Стр. 20 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Page 21
Компания «ИМАГ» Энергетический проезд, д.3, стр. 2, гор. Москва, 111116. http://www.emag.ru, e-mail: info@emag.ru
Комплектующие, сервис и гарантия
Номера по каталогу для заказа комплектующих
Номер по каталогу Описание
9146030 Кронштейн для закрепления на стене 900103339 Удлинительный кабель подачи питания, 10 метров 900103328 Удлинительный кабель подключения телефонного
аппарата, 10 метров 900102058 Адаптер USB для звука 900102070 Мягкая сумка Описание соединительных кабелей для GSM/DECT
приводится на www.konftel.com, в разделе "Аксессуары
Konftel 60W".
Konftel является ведущей компанией в области громкоговорящей связи и аудиотехнологий. Мы разрабатываем и продаем оборудование и технологии для телефонной конференц-связи, которые базируются на самых современных достижениях в области акустики и цифровой обработки сигнала. Отличительной особенностью нашей продукции является использование во всех телефонных аппаратах для конференц-связи высококачественной технологии Omni­Sound®, которая позволяет обеспечить кристально-чистое звучание. Более подробную информацию о компании Konftel и выпускаемой продукции можно получить на веб-сайте www.konftel.com.
© Konftel, 2007 © ИМАГ, 2008
Стр. 21 из 21
Адаптированный перевод на русский язык и научное редактирование - Компания «ИМАГ». Копирование и иное воспроизведение любым способом данного документа и его частей без разрешения ИМАГ запрещены. Компании Konftel и ИМАГ оставляют за собой право без уведомления вносить изменения в описание продуктов.
Loading...
