Инструкция по техническому обслуживанию
69
Объект и процедура технического обслуживания
Периодичность
обслуживания
1. Чистка (особенно пружин маховика и тормоза троса)
Во время каждого сервисного
2. Проверка состояния маховиков и пружин
3. Проверка работы контакта превышения скорости
4. Проверка работы контакта натяжного груза (при наличии)
Ежегодно
5. Проверка состояния (основных) подшипников.
Ежегодно
6. Проверка износа канавки троса
Ежегодно
ИНСТРУКЦИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ОГРАНИЧИТЕЛЕЙ СКОРОСТИ OL100 И OL120
посещения или не реже
одного раза в год
Техника безопасности
• Необходимо соблюдать все меры предосторожности, относящиеся к проведению работ по
техническому обслуживанию лифтов, а также действующие региональные требования
техники безопасности, включая действующие нормативы в отношении рисков.
• Включите выключатель аварийного останова на панели управления или на приводе (при
наличии) для предотвращения неожиданного перемещения кабины лифта.
• Запрещается смазывать ограничитель скорости. Смазка уменьшает тормозную силу.
• После каждого случая срабатывания ограничителя скорости и ловителя необходимо
проверить их работоспособность.
• Запрещается регулировать или заменять детали ограничителя скорости.
Если ограничитель скорости не отрегулирован, обратитесь на завод-изготовитель.
1. Маховик
2. Пружина
3. Кулачок
4. Противовес
маховика
5. Тормоз троса
6. Контакт
превышения
скорости
7. Колесо
срабатывания
8. Контактная
пластина
9. Рычаг
срабатывания
вид
© 2008 KONE Corporation OM-01.01.001
Все права защищены. (95) 2012-03-28
Инструкция по техническому обслуживанию
70
Шаг
Действие
Примечание
1
Проверка пружин
Неисправная пружина может вызвать
увеличивают время срабатывания!
2
Ручная проверка работы / вертикального
1008778.wmf
A
B.
1008782.wmf
3 Проверьте поперечное перемещение
ПРОВЕРКА МАХОВИКОВ И ПРУЖИН (OL100 и OL120)
случайное срабатывание ограничителя
скорости. Грязные/ржавые пружины
(радиального) перемещения маховика:
• Потяните маховик наружу
• Убедитесь, что оба кулачка касаются
колеса срабатывания (рис. A)
• Дайте маховикам закрыться.
Они ДОЛЖНЫ легко возвращаться
в исходное положение без избыточного
трения (рис. B)
A.
маховиков во время движения лифта:
маховик НЕ ДОЛЖЕН касаться шкива
ограничителя (рисунок C) или колеса
срабатывания (рис. D)
© 2008 KONE Corporation OM-01.01.001
Все права защищены. (95) 2012-03-28
Инструкция по техническому обслуживанию
71

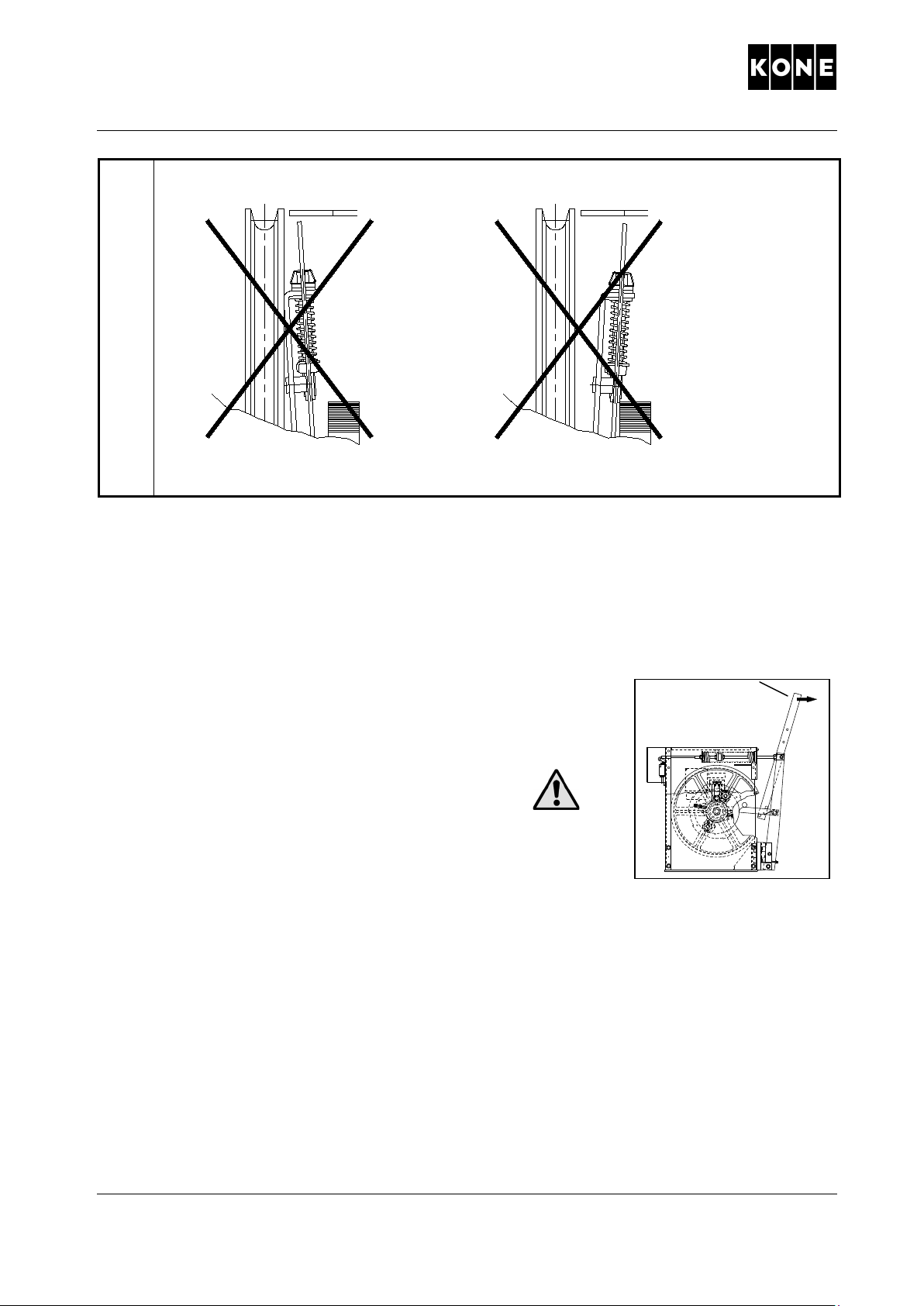

C. D.
1019525.wmf
as41105e.wmf
ПРОВЕРКА ИЗНОСА КАНАВКИ ТРОСА (OL100 и OL120)
Визуальный осмотр не реже одного раза в год. Общая глубина канавки троса (D) не должна
превышать значение, указанное на рисунке на этой странице.
ПРОВЕРКА РАБОТЫ КОНТАКТА ПРЕВЫШЕНИЯ СКОРОСТИ (OL100 и 120)
Проверяйте работу контакта превышения скорости (см. поз. 6 на рисунке на стр. 50) во время
каждого сервисного посещения или не реже одного раза в год.
ПРОВЕРКА ТОРМОЗА ТРОСА (OL100 и 120)
Проверяйте работу тормоза троса (раз в два года при проверке
работы системы «ограничитель скорости – ловитель»).
Берегите руки, после того как пружина отпущена,
возвратный рычаг перемещается очень быстро!
Установите рычаг
в исходное
положение
© 2008 KONE Corporation OM-01.01.001
Все права защищены. (95) 2012-03-28
Инструкция по техническому обслуживанию
72
Шаг
Действие
Примечание
1
Сожмите и растяните шкив вручную
2
Убедитесь, что шкив не
ПРОВЕРКА ШКИВА И ПОДШИПНИКОВ (OL100 и OL120)
Периодичность проверки: раз в год
в осевом направлении.
перемещается в осевом
направлении (нет люфта).
При наличии осевого люфта
необходимо заменить
ограничитель.
Износ канавки троса:
OL100: D < 12,5 мм
OL120: D < 16,0 мм
Максимальный люфт, измеренный по
наружному диаметру шкива 300 мм,
должен составлять +/-1,5 мм.
© 2008 KONE Corporation OM-01.01.001
Все права защищены. (95) 2012-03-28
