KONE AMD Service guide

Двери AMD

Инструкция по техническому обслуживанию

ИНСТРУКЦИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДВЕРЕЙ AMD

ОГЛАВЛЕНИЕ

1 ВВЕДЕНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.1 Сопутствующая документация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 ЗАЩИТА ОКРУЖАЮ ЩЕЙ СРЕДЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

3 ТЕХНИКА БЕЗОПАСНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3.1 Общие требования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3.2 Средства индивидуальной защиты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.3 Меры безопасности при выполнении работ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4 ТЕКУЩИЙ РЕМОНТ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.1 Устранение шума . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.2 Сверление отверстий для мусора в пороге. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.3 Установка буферов в порог. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.4 Замена зубчатого ремня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

4.5 Крепление синхронизирующего тросика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.6 Регулировка/проверка синхронизации створок двери . . . . . . . . . . . . . . . . . . . . . 14

4.7 Буфер ограничения хода двери . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

4.8 Замена роликов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

4.9 Запорные ролики двери шахты . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4.10 Замок двери кабины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4.11 Добавление закрывающего груза к угловой панели . . . . . . . . . . . . . . . . . . . . . . . 18

4.12 Замена тросика закрывающего груза . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4.13 Замена пружины закрывающего устройства двери . . . . . . . . . . . . . . . . . . . . . . . 20

4.14 Увеличение усилия закрывания закрывающей пружины двери . . . . . . . . . . . . . 21

4.15 Отводка разъединения сцепляющего устройства (Привод 2) . . . . . . . . . . . . . . . 22

4.16 Сцепляющее устройство верхней балки 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

5 ВЕДОМОСТЬ РЕГИСТР АЦИИ ИЗМЕНЕНИЙ И СОГЛАСОВАНИЙ . . . . . . . . . . . . . . . . 24

AS-03.12.036

1 (24) (J) 11-06-2009

Двери AMD

Инструкция по техническому обслуживанию

1 ВВЕДЕНИЕ

Настоящий документ предназначен для лиц, знакомых с порядком монтажа и технического обслуживания лифтов, а также прошедших обучение приемам работы и правилам ТБ, принятым в компании KONE.

В настоящем документе описаны наиболее общие процедуры и методы проведения текущих ремонтов дверей AMD, а также ReNova 200 / 400 / 800 (основой которых являются главным образом двери AMD).

1.1 Сопутствующая документация

В ходе технического обслуживания автоматических дверей шахты типа AMD следует опираться на положения, содержащиеся в следующих документах:

Общие положения:

• AM-01.03.002 5 мероприятий – электробезопасность при работе на лифтах, эскалаторах и

траволаторах

• AM-03.12.065 Автоматическая дверь шахты типа AMDLV

• AM-03.12.066 Автоматическая дверь шахты типа AMDL

• AM-03.12.067 Автоматическая дверь кабины типа AMDC

• AM-03.12.094 Дверь шахты типа KES201

• AR-03.12.037 Руководство по запасным частям дверей кабины типа AMD

• AR-03.12.076 Руководство по запасным частям дверей шахты типа AMD

• AS-01.01.004 Соблюдение правил техники безопасности при проведении технического обслуживания

лифтов

• ASG-03.12.036 Инструкция по профилактическому техническому обслуживанию дверей AMD Справочные документы по электрооборудованию:

• AM-03.35.020 Руководство по монтажу электрооборудования, вводу в эксплуатацию, поиску и

устранению неисправностей привода 2 дверей кабины типа AMD

• AM-03.35.021 Инструкция по монтажу электрооборудования: привод двери AMD – комплект

модернизации электрического оборудования для привода 1 и привода 2

• AM-03.35.022 Руководство по монтажу электрооборудования, вводу в эксплуатацию, поиску и

устранению неисправностей привода 1 дверей кабины типа AMD.

• AM-03.35.023 Тонкая настройка привода 2 дверей кабины типа AMD

• AM-03.35.024 Улучшенная дверь модульной конструкции, привод двери кабины типа 1.5 с

электронным управлением

• AM-03.35.025 Плата расширенного ввода-вывода, комплекты модернизации электрооборудования

для приводов дверей АМD типа 1, 1.5 и 2

Справочные документы по устройствам защиты:

• AM-03.17.011 Номенклатура сверхтонких световых завес FCU 0735 и FZU 1047 3D (для автоматического привода дверей AMD)

• AM-03.18.006 Combi edge™ и механическое предохранительное устройство для дверей кабины типа AMD

• AR-03.18.006 Каталог запасных частей для предохранительных устройств, используемых при наличии автоматических дверей AMD

2 ЗАЩИТА ОКРУЖАЮ ЩЕЙ СРЕДЫ

Утилизация компонентов и других отходов должна производиться в соответствии с природоохранным законодательством вашей страны, а также правилами компании KONE по ЗОС.

AS-03.12.036

2 (24) (J) 11-06-2009

Двери AMD

Инструкция по техническому обслуживанию

3 ТЕХНИКА БЕЗОПАСНОСТИ

3.1 Общие требования

Меры безопасности Примечание

Необходимо соблюдать меры безопасности для лифтов, определенные нормативно-технической документацией вашей страны, а также иными техническими регламентами.

Соблюдайте правила пожарной безопасности при работе с открытым огнём.

Не допускайте нарушения требований техники безопасности.

Следуйте безопасным методам работы.

Соблюдайте положения, приведенные в данном руководстве. Последовательно выполняйте все его пункты. Пропуск одного из пунктов может привести к тому, что вы окажетесь в ситуации, когда ваше здоровье будет поставлено под угрозу.

ПРЕЖДЕ ЧЕМ НАЧАТЬ РАБОТУ С ЭЛЕКТРООБОРУДОВАНИЕМ И КОМПОНЕНТАМИ ЭЛЕКТРИЧЕСКОЙ СЕТИ, УБЕДИТЕСЬ В ТОМ, ЧТО ОНИ ОБЕСТОЧЕНЫ НАДЛЕЖАЩИМ ОБРАЗОМ.

Меры, исключающие несанкционированное включение питания (например, извлечение предохранителей, запирание дверей шкафов с электрооборудованием, размещение плакатов и т. д.) в здании согласовываются с ответственным за электроснабжение объекта.

Индивидуальные средства защиты должны быть в наличии и использоваться только по назначению.

ЕСЛИ ИМЕЕТСЯ ОПАСНОСТЬ ПАДЕНИЯ С ВЫСОТЫ Используйте соответствующее страховочное снаряжение.

Неправильное использование страховочного снаряжения может привести к тяжелым травмам, полученным вследствие падения, либо неконтролируемого движения лифта. Если страховочное снаряжение прикреплено к кронштейну направляющей или другому элементу конструкции шахты, то необходимо убедиться в том, что неконтролируемое движение кабины лифта или противовеса невозможно.

Утилизацию и уничтожение отходов производите в соответствии с законодательством вашей страны.

Убедитесь в том, что ваши действия не создают опасности для других людей.

Не загромождайте входы и аварийные выходы. Для предотвращения случайного доступа в рабочую зону используйте дополнительные заграждения.

Не выполняйте требований данного руководства в случае, если они противоречат правилам ТБ, принятым в вашей стране.

Ограждение шахты должен соответствовать правилам безопасности.

Для повышения безопасности работ и предоставления соответствующей информации используйте ограждения и предупредительные знаки.

Предупреждающие знаки извещают о возможных опасностях.

Не производите электрических соединений и разъединений при включенном питании.

Список средств индивидуальной защиты представлен в следующем разделе.

Сведения о применении страховочного снаряжения содержатся в документе AM-01.03.001.

В частности, свободными должны быть проходы и выходы для экстренной эвакуации при пожаре. См. AS-01.01.004 Соблюдение правил техники безопасности при проведении технического обслуживания лифтов.

AS-03.12.036

3 (24) (J) 11-06-2009

Двери AMD

P15000060.wmf

Инструкция по техническому обслуживанию

3.2 Средства индивидуальной защиты

Для обеспечения индивидуальной защиты используются перчатки, защитная обувь, каски, защитные очки, респираторы, средства защиты органов слуха и монтажные пояса. ИСПОЛЬЗУЙТЕ ИХ ВСЕГДА, КОГДА ЭТО ТРЕБУЕТСЯ.

Средство защиты Рисунок

Страховочное снаряжение. См. AM-01.03.001. Респиратор, используется при укладке

минераловатной изоляции в дверях шахты Аптечка Защитные очки Защитные перчатки Резиновые перчатки для чистки направляющих Средства защиты органов слуха. Защитная каска Спецодежда или комбинезон Защитная обувь, предохраняющая лодыжки.

3.3 Меры безопасности при выполнении работ

При выполнении работ с дверями AMD соблюдайте следующие требования техники безопасности:

• При выполнении работ соблюдайте правила техники безопасности KONE. Соблюдайте общепринятые

меры безопасности при обслуживании лифтового оборудования. Следуйте также местным правилам техники безопасности.

• См. AM-01.03.002 5 мероприятий – Электробезопасность при работе на лифтах, эскалаторах и

траволаторах. Руководство «5 мероприятий» содержит указания по технике безопасности при проведении монтажа, ремонта, реконструкции, либо технического обслуживания лифтов.

• Следуйте всем правилам техники безопасности и инструкциям, относящимся к проведению общих

работ на лифтах.

• Будьте особенно осторожны при открытых дверях шахты. Всегда убеждайтесь, что открытые двери

шахты не представляют опасности для окружающих. Если кабина не находится на посадочной площадке, двери шахты должны быть закрыты и заперты.

• Убедитесь в том, что во время выполнения техобслуживания все защитные схемы двери

функционируют надлежащим образом.

• При поэтажной проверке кнопок движения двери кабины лифта посмотрите вниз в шахту и убедитесь,

что нижележащая дверь шахты не открылась.

AS-03.12.036

4 (24) (J) 11-06-2009

Двери AMD

Инструкция по техническому обслуживанию

4 ТЕКУЩИЙ РЕМОНТ

4.1 Устранение шума

Шаг Действие Рисунок и/или примечание

1 Стуки:

Добавьте самоклеящиеся буферы сверху и снизу створок двери или проверьте состояние резины на краях дверей.

2 Звуки касания металла о металл:

Замените изношенные тросики закрывающих грузов/пружин.

AS-03.12.036

5 (24) (J) 11-06-2009

Двери AMD

Инструкция по техническому обслуживанию

Шаг Действие Рисунок и/или примечание

3 Звуки трущихся поверхностей:

Проверьте направляющие скольжения закрывающего груза* (кольцевые прокладки, пластмассовые детали или войлок).

*если применяется

4 Звуки трущихся поверхностей:

Проверьте вертикальность трубки закрывающего груза*, при необходимости скорректируйте ее положение.

*если применяется

AS-03.12.036

6 (24) (J) 11-06-2009

Двери AMD

Инструкция по техническому обслуживанию

Шаг Действие Рисунок и/или примечание

5 Звуки трущихся поверхностей:

Проверьте, не касается ли пружина закрытия* направляющей пластины при растяжении.

*если применяется

6 Дребезжащие звуки:

Замените изношенные направляющие башмаки.

AS-03.12.036

7 (24) (J) 11-06-2009

Двери AMD

Инструкция по техническому обслуживанию

Шаг Действие Рисунок и/или примечание

7 Дребезжащие звуки или скрип:

нанесите воск, стеарин или напылите фторопласт в канавку порога.

8 Скрип:

Отрегулируйте положение электродвигателя так, чтобы приводной ремень был на правильной высоте.

9 Вибрация при движении:

Очистите стальной профиль и ролики от грязи и масла. Не используйте консистентную или жидкую смазку при скрипе подвесных роликов.

AS-03.12.036

8 (24) (J) 11-06-2009

Двери AMD

Инструкция по техническому обслуживанию

Шаг Действие Рисунок и/или примечание

10 Ролики, предотвращающие

спадание, слишком сильно прижаты: Отрегулируйте вертикальное положение верхней ходовой направляющей.

11 Скрип:

Проверьте запорные ролики, если причина в них, используйте сухую смазку, например, силиконовый спрей. См. раздел 4.9.

12 Особые требования к снижению

шума: Приклейте шумопоглощающий материал к раме или к передним створкам.

AS-03.12.036

9 (24) (J) 11-06-2009

Двери AMD

50-80mm

Ø10

1045083.wmf

50-80 мм

1 2

Инструкция по техническому обслуживанию

4.2 Сверление отверстий для мусора в пороге

Шаг Действие Рисунок и/или примечание

1 Если мусор в пороге представляет большую

проблему, просверлите в низу порога отверстия для удаления мусора.

2 Просверлите отверстия близко друг от друга, как

показано на рисунке.

Рекомендуемый диаметр отверстий 10 мм.

Не повредите канавку порога.

Центральное открывание Боковое открывание

4.3 Установка буферов в порог

Шаг Действие Рисунок и/или примечание

1 Прижмите буфер в канавке порога, взяв ее за

плечики.

2 Отметьте отверстия для сверления.

AS-03.12.036

10 (24) (J) 11-06-2009

Двери AMD

1010216.wmf

Инструкция по техническому обслуживанию

Шаг Действие Рисунок и/или примечание

3 Удалите буфер и просверлите в профиле порога

отверстия 5 мм.

4 Закрепите буфер на нижней части профиля

порога крепежными винтами на 4 мм.

4.4 Замена зубчатого ремня

Шаг Действие

1 Удалите крепления ремня: Пружинное стопорное кольцо с балки 1 и винт с верхней балки 2. 2 Удалите платмассовые фиксирующие элементы. 3 Укоротите новый ремень по длине старого. 4 Установите новый ремень. Натяните ремень с помощью отвертки, слегка ослабив крепежный винт

шкива.

5 Удостоверьтесь, что зубчатый ремень натянут правильно (в соответствии с ASG-03.12.036).

ПРИМЕЧАНИЕ! Будьте осторожны, не уроните крепежные детали в приямок.

AS-03.12.036

11 (24) (J) 11-06-2009

Двери AMD

1006530.wmf

1010218.wmf

Инструкция по техническому обслуживанию

4.5 Крепление синхронизирующего тросика

Шаг Действие Рисунок и/или примечание

1 Закрепите синхронизирующий тросик таким

образом, как это показано на рисунке.

2 Не забудьте отрезать лишнюю часть тросика. Перед установкой отрежьте синхронизирующий

Не натягивайте тросик слишком сильно.

тросик по медленному или среднему подвесу верхней балки 2.

Верхняя балка 1 Центральное открывание Верхняя балка 1 Боковое открывание

Кабина Верхняя балка 2 Центральное открывание

Этажная площадка Верхняя балка 2 Боковое открывание

AS-03.12.036

12 (24) (J) 11-06-2009

Двери AMD

Инструкция по техническому обслуживанию

Таблица 1: Длина синхронизирующего тросика (L) по подвесу медленной или средней створки

верхней балки 2

AMD5

4200 - 4250 2100 - 2125 2800 - 2900 1400 - 1450 1965 4051 - 4199 2026 - 2099 2701 - 2799 1351 - 1399 1915 3900 - 4050 1950 - 2025 2600 - 2700 1300 - 1350 1865 3751 - 3899 1876 - 1949 2501 - 2599 1251 - 1299 1815 3600 - 3750 1800 - 1875 2400 - 2500 1200 - 1250 1765 3451 - 3599 1726 - 1799 2301 - 2399 1151 - 1199 1715 3300 - 3450 1650 - 1725 2200 - 2300 1100 - 1150 1665 3151 - 3299 1576 - 1649 2101 - 2199 1051 - 1099 1615 3000 - 3150 1500 - 1575 2000 - 2100 1000 - 1050 1565 2851 - 2999 1426 - 1499 1901 - 1999 951 - 999 1515 2700 - 2850 1350 - 1425 1800 - 1900 900 - 950 1465 2551 - 2699 1276 - 1349 1701 - 1799 851 - 899 1415 2400 - 2550 1200 - 1275 1600 - 1700 800 - 850 1365 2251 - 2399 1126 - 1199 1501 - 1599 751 - 799 1315 2100 - 2250 1050 - 1125 1400 - 1500 700 - 750 1265

- 2050 - 1000 - 1350 1165

AMD4

AMD3

3000 - 3050 2065 2901 - 2999 1451 - 1500 2015

AMD2

Длина троса

AS-03.12.036

13 (24) (J) 11-06-2009

Двери AMD

1010232.wmf

Y= LL/6

Y Y

LL/2

Y= LL/4

LL/2

Y= LL/2

Y= LL/3 + 4

Y= LL/2 + 6

AMDC-1

AMDC-2

AMDC-3

AMDC-0

AMDC-4

AMDC-5

2...3

1...2

Инструкция по техническому обслуживанию

4.6 Регулировка/проверка синхронизации створок двери

Шаг Действие Рисунок/Примечание

1 Установите подвес в полностью закрытое

положение; пластина подвеса должна быть напротив буфера.

2 Откройте винтовые стыки створок и

отрегулируйте створки двери так, чтобы их передний край был на правильном расстоянии Y от боковой стойки.

3 Затяните винты на стыках.

Отрегулируйте быструю створку двери так, чтобы она плотно прилегала к отбойному упору.

A. Медленная створка B. Быстрая створка

AS-03.12.036

14 (24) (J) 11-06-2009

Двери AMD

1010261.wmf

Инструкция по техническому обслуживанию

4.7 Буфер ограничения хода двери

Буфер ограничения хода должен быть расположен следующим образом: когда дверь кабины полностью открыта, буфер должен слегка касаться концевой пластины. Обратите внимание, что при использовании огнестойких дверей шахты положение полностью открытой двери кабины изменяется.

Рисунок

Передняя стена

кабины

Створка двери

кабины

Огнестойкая дверь

шахты

Передняя стена

кабины

Створка двери

кабины

Неогнестойкая

дверь шахты

Верхняя балка 1 В буфере ограничения хода имеются отверстия для увеличения хода двери.

Буфер ограничения хода

Верхняя балка 2

Концевой буфер

AS-03.12.036

15 (24) (J) 11-06-2009

Двери AMD

1010263.wmf

Инструкция по техническому обслуживанию

4.8 Замена роликов

Замените ролики, как показано ниже. ПРИМЕЧАНИЕ! Обратите особое внимание на правильность установки квадратных валов в квадратные

отверстия.

Шаг Действие

1 Когда меняете ролики, ослабьте трос синхронизации стороны открывания верхней балки 1 двери

АМD.

2 Ослабьте крепление роликов противоспадания и верхнее крепление створки, когда будете менять

внешний ролик подвеса.

3 Ролик противоспадания верхней балки 2 имеет эксцентриковую регулировку. 4 Внешний ролик подвеса на верхней балке у этажной площадки также имеет эксцентриковую

регулировку.

5 Если нужно было ослабить все сцепное устройство, то при обратном закреплении проверьте его

выравнивание по вертикали (Верхняя балка 2 двери кабины имеет дополнительную опорную пластину между подвесом и распоркой створки двери).

6 Примечание: для закрепления на месте роликов противоспадания можно использовать кабельные

стяжки.

7 Примечание: при необходимости в процессе замены роликов пластины подвеса медленной створки

ВЕРХНЕЙ БАЛКИ 2 немного ослабьте крепление профилей балок и отодвиньте их друг от друга.

C. Крепежные винты сцепки D. Крепежный винт приводного ремня

AS-03.12.036

16 (24) (J) 11-06-2009

Двери AMD

1010265.wmf

= =

Инструкция по техническому обслуживанию

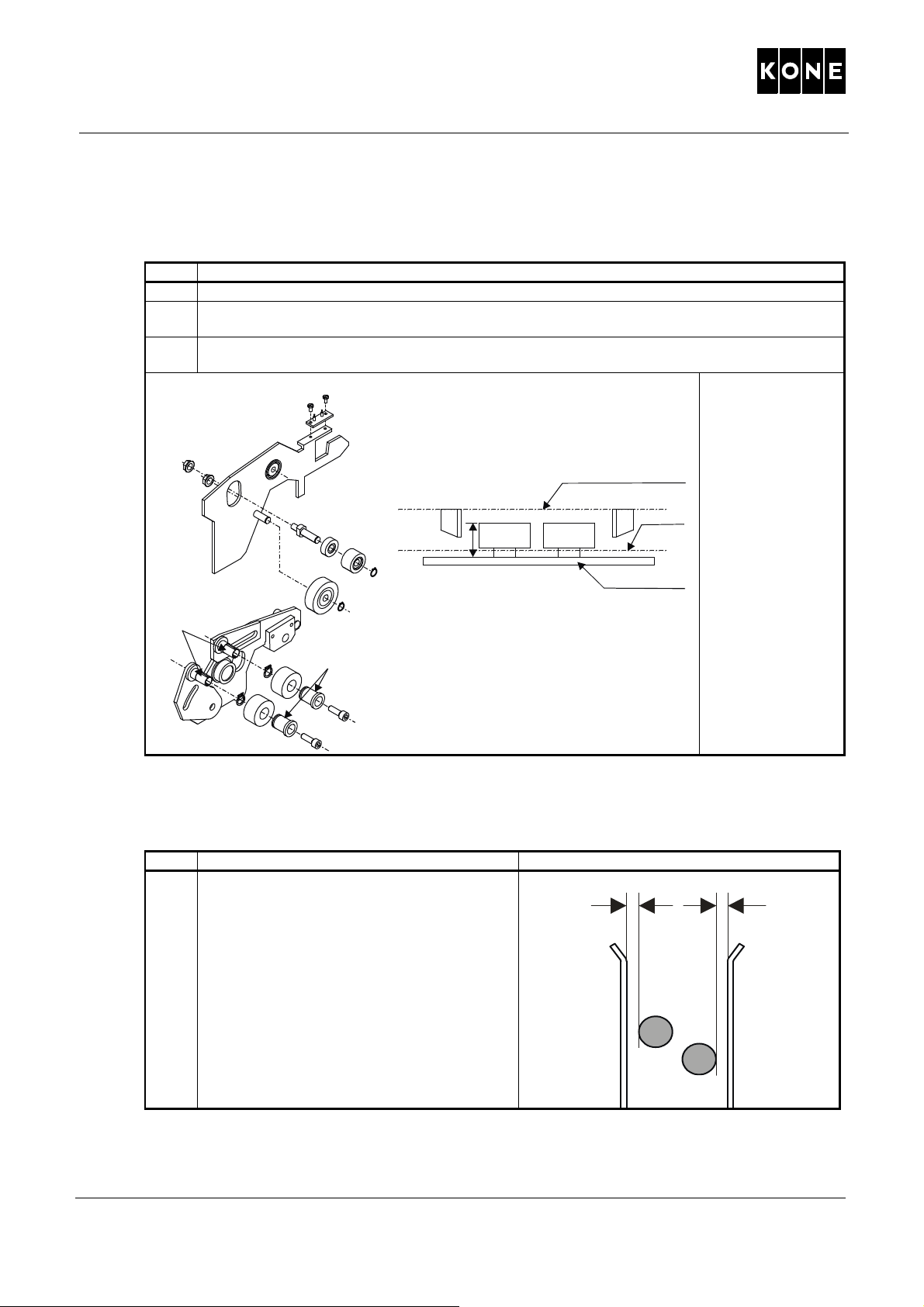

4.9 Запорные ролики двери шахты

Шаг Действие

1 Удостоверьтесь, что ролики вращаются легко, без заеданий 2 При необходимости смажьте ролики, будьте осторожны, чтобы смазка не попала на поверхности

крепления, см. рис. ниже.

3 Если необходима замена роликов, см. рис. ниже. Используйте специальные пассатижи для снятия

пружинных стопорных шайб. Обратите внимание на правильное положение новых запорных роликов.

X: то же расстояние,

что и до ослабления

Линия порога кабины

Линия порога этажной площадки

4.10 Замок двери кабины

Шаг Действие Рисунок/Примечание

1 Если замок двери кабины не открывается,

проверьте следующие аспекты:

• Слишком высокая скорость открывания (изгибание, проверьте установку скорости в приводе)

• Ролики слишком мягкие (изгибание,

проверьте жесткость запорных роликов этажной площадки)

• Износ роликов по диаметру (слишком большой зазор)

• Регулировка роликов (слишком большой зазор, расстояние)

Пластина запорного крюка

E. Сухая смазка только при необходимости

F. Никакой смазки

AS-03.12.036

17 (24) (J) 11-06-2009

Двери AMD

160 mm

50 mm

Ø5

160 мм

50 мм

Инструкция по техническому обслуживанию

4.11 Добавление закрывающего груза к угловой панели

В этом разделе описывается замена слишком легкого закрывающего груза на более тяжелый. Тот же метод можно использовать при замене слишком тяжелого груза на более легкий.

Шаг Действие Рисунок/Примечание

1 Промерьте направляющий профиль и сделайте

на нем надрезы, позволяющие его отогнуть.

2 Для отгибания ненужных более деталей

используйте пассатижи.

3 Отрежьте и удалите заменяемую часть. 4 Просверлите отверстие 5 мм в направлении

нижнего конца имеющегося закрывающего груза.

5 Протяните подвесной тросик через отверстие и

через обжимную втулку.

6 Для обжатия втулки используйте обжимные

пассатижи. Обрежьте лишний шнур.

7 Проверьте движение двери.

18 (24) (J) 11-06-2009

AS-03.12.036

Двери AMD

1010269.wmf

Инструкция по техническому обслуживанию

4.12 Замена тросика закрывающего груза

ПРИМЕЧАНИЕ! В дверях AMD (PE-4) используется закрывающая пружина.

Шаг Действие Рисунок/Примечание

1 Отожмите закрывающий груз кверху. Используйте, например, линейку. 2 Закрепите новый тросик на закрывающем грузе.

Установите груз в свою трубу.

3 Установите верхнее крепление нового тросика.

Отрегулируйте длину тросика. 4 Отрежьте лишнюю часть троса. 5 Проверьте установку перемещением двери в

полностью открытое и полностью закрытое

положения.

Под грузом оставьте зазор 50 мм на вытяжку тросика.

Закрывающий груз

AS-03.12.036

19 (24) (J) 11-06-2009

Двери AMD

1061054.wmf

Инструкция по техническому обслуживанию

4.13 Замена пружины закрывающего устройства двери

Шаг Действие Рисунок/Примечание

1 Отсоедините верхнюю часть пружины от конца

тросика.

2 Выверните крепежный винт (2) из нижней

пластины порога (1).

ПРИМЕЧАНИЕ! При необходимости увеличить

закрывающее усилие пружины можно отрезать верхнюю часть кронштейна порога (А-В). См. раздел 4.14.

3 Отведите пластину в сторону. 4 Выньте пружину. 5 В обратном порядке установите новую пружину.

20 (24) (J) 11-06-2009

AS-03.12.036

Разглашение запрещено

Двери AMD

1065496.wmf

1065497.wmf

1065500.wmf

Инструкция по техническому обслуживанию

4.14 Увеличение усилия закрывания закрывающей пружины двери

Шаг Действие Рисунок/Примечание

1 Отсоедините пружину (2) от нижней пластины

порога. (1).

ПРИМЕЧАНИЕ! Эта операция должна

выполняться только если дверь не закрывается сама по себе из любого положения после проведения обычных профилактических работ (очистка от мусора в пороге и регулировка роликов противоспадания).

2 Отогните или отрежьте верхнюю часть

кронштейна порога.

3 Прицепите пружину к кронштейну порога за

другое имеющееся отверстие.

AS-03.12.036

21 (24) (J) 11-06-2009

Двери AMD

1010271.wmf

1010273.wmf

1010275.wmf

Инструкция по техническому обслуживанию

4.15 Отводка разъединения сцепляющего устройства (Привод 2)

Отводка производит разблокировку рейки сцепляющего устройства, когда последнее начинает открываться (при закрывании двери)

Перед регулировкой отводки удостоверьтесь, что:

• дверь шахты закрывается сама по себе (идет свободно)

• запорный ролик на месте

• кабина в правильном положении (выровнена по этажной площадке)

Шаг Проблема Регулировка (Привод 2)

1 Сцепляющее устройство не может открыться,

поскольку этажная дверь уже закрыта.

Отрегулируйте отводку в направлении открывания.

2 Блокировка двери не происходит из-за того, что

двери сходятся недостаточно близко друг к другу

(например, из-за ветра в шахте на самом

верхнем или самом нижнем этаже).

Отрегулируйте отводку в направлении закрывания.

AS-03.12.036

22 (24) (J) 11-06-2009

Двери AMD

1006254.wmf.

Инструкция по техническому обслуживанию

4.16 Сцепляющее устройство верхней балки 1

Шаг Действие Рисунок/Примечание

1 Если сцепляющее устройство перемещается медленно или заедает, его следует заменить.

AS-03.12.036

23 (24) (J) 11-06-2009

Двери AMD

Инструкция по техническому обслуживанию

5 ВЕДОМОСТЬ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ И СОГЛАСОВАНИЙ

Составил: Информация об изделии Janne Kaskimies Проверил: Специалист по техническому обслуживанию Jukka Lindberg

Менеджер по НИОКР Petri Kuisma Менеджер по НИОКР Andrea Fasoli

Утвердил: Менеджер по разработке технических регламентов Seppo Valliovuo

Выпуск Дата Описание изменения Ссылка на

запрос о

внесении

изменений

07-10-1998

A B C 23-06-1999 P. Huotari D 17-01-2000 Добавления в раздел электрооборудования P. Huotari E 28-06-2001 Профилактическое техническое обслуживание

удалено, рисунки обновлены

F 06-07-2004 Обновлена техника безопасности, небольшие

добавления

G 21-02-2006 Добавлены компоненты в крепежный комплект K. Orrainen

H 07-10-2008 Добавлено KES201 S. Valliovuo J 11-06-2009 Добавлена информация о закрывающей пружине

P.Huotari

P. Huotari

M. Williams

Утвердил

AS-03.12.036

24 (24) (J) 11-06-2009

KONE AMD Service guide

Specifications and Main Features

Frequently Asked Questions

User Manual
