Kompernass PHKS 1450 User Manual

CirCular SAW

Before reading, unfold both pages containing illustrations and familiarise yourself with all functions
of the device.

Przed przeczytaniem proszę rozłożyć obie strony z ilustracjami, a następnie proszę zapoznać się z
wszystkimi funkcjami urządzenia.

Olvasás előtt kattintson az ábrákat tartalmazó mindkét oldalra és végezetül ismerje meg a készülék
mindegyik funkcióját.

Pred branjem obe strani s slikami odprite navzven in se nato seznanite z vsemi funkcijami naprave.

Před čtením si odklopte obě dvě strany s obrázky a potom se seznamte se všemi funkcemi přístroje.

Pred čítaním si odklopte obidve strany s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

Rasklopite prije čitanja obije stranice sa slikama i nakon toga se upoznajte sa svim funkcijama uređaja.

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.

Kompernaß GmbH

Burgstraße 21
D-44867 Bochum (Germany)

Last Information Update · Stan informacji · Információk állása · Stanje informacij · Stav informací
Stav informácií · Stanje informacija ·

Stand der Informationen: 10 / 2007 · Ident.-No.: PHKS 1450 L-102007-4

PHKS 1450 laSEr

circular saw

Operation and Safety Notes

kézi körfűrész

Kezelési és biztonsági utalások

ruční kotoučová Pila

Pokyny pro obsluhu a bezpečnostní pokyny

ručna kružna Pila

Upute za posluživanje i za Vašu sigurnost

Piła tarczowa ręczna

Wskazówki dotyczące obsługi i bezpieczeństwa

ročna krožna žaga

Navodila za upravljanje in varnostna opozorila

ručná kotúčová Píla

Pokyny pre obsluhu a bezpečnostné pokyny

HanDkrEissÄgE

Bedienungs- und Sicherheitshinweise

GB Operation and Safety Notes Page 5
PL Wskazówki dotyczące obsługi i bezpieczeństwa Strona 17
HU Kezelési és biztonsági utalások Oldal 31
SI Navodila za upravljanje in varnostna opozorila Stran 43
CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 55
SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 67
HR Upute za posluživanje i za Vašu sigurnost Stranica 79
DE / AT Bedienungs- und Sicherheitshinweise Seite 91

1
2

8

7

9

6

3

4
5
6

13

4

10
11

12

A

21 20 19 18

1413

23

24

22

15

22

CB

16

17

FED

Table of Content

Introduction

Proper use .................................................................................................................. Page 6

Features and equipment ...........................................................................................Page 6

Included items ............................................................................................................ Page 7

Technical information ................................................................................................Page 7

General safety advice ................................................................................. Page 7

Your working area ..................................................................................................... Page 8

Electrical safety ......................................................................................................... Page 8

Personal safety ..........................................................................................................Page 8

Careful handling and use of electrical tools ...........................................................Page 9

Safety advice relating specifically to this device.................................................... Page 9

Preparing for use .............................................................................................Page 12

Switching on and off .................................................................................................Page 13

Setting the cutting angle ...........................................................................................Page 13

Setting the cutting depth ........................................................................................... Page 13

Setting the guide fence ............................................................................................. Page 13

Switching the laser on and off.................................................................................. Page 13

Working with the circular saw ................................................................................. Page 13

Setting the speed....................................................................................................... Page 13

Connecting the vacuum sawdust extraction device ............................................... Page 14

Changing a saw blade .............................................................................................Page 14

Installing and setting the riving knife ....................................................................... Page 14

Tips and tricks ............................................................................................................Page 15

Cleaning ................................................................................................................... Page 15

Disposal .................................................................................................................... Page 15

Information

Service centre ............................................................................................................ Page 15

Declaration of Conformity / Manufacturer .............................................................Page 16

5 GB

6 GB

Introduction

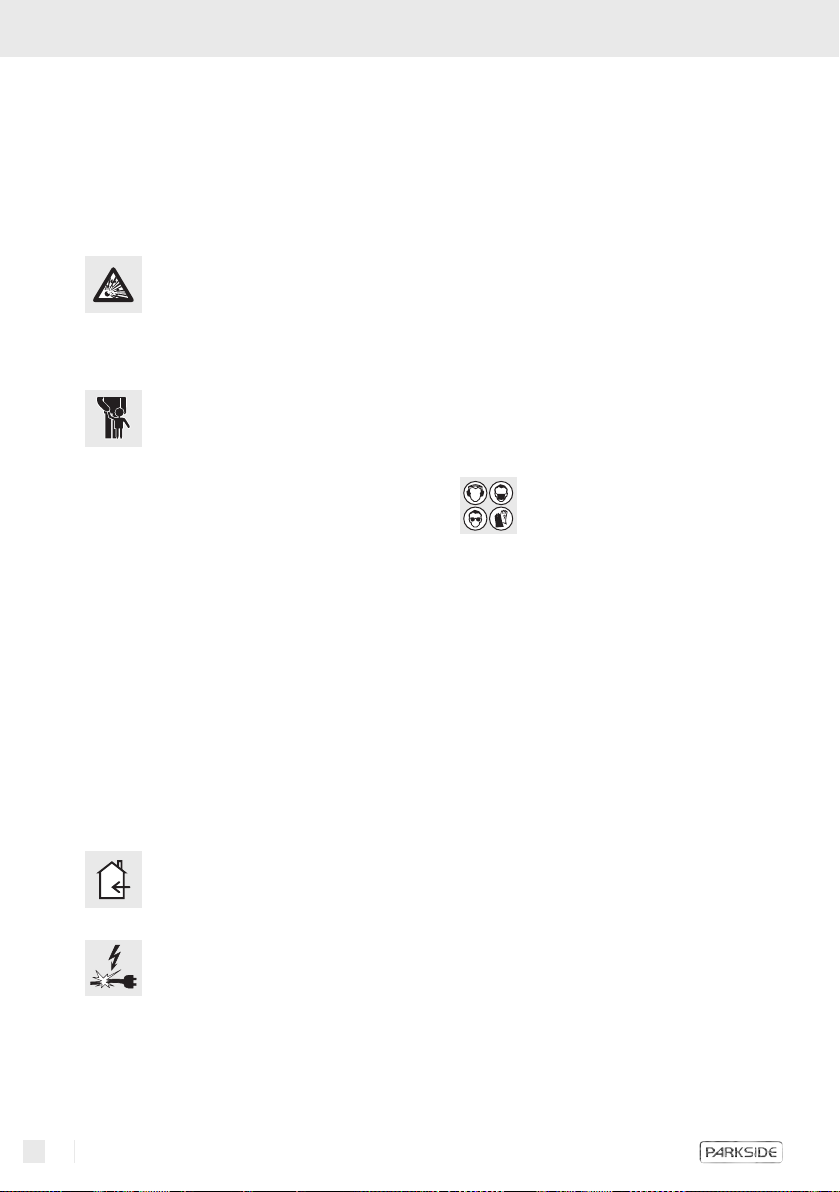

The following pictogrammes / symbols are used in these operating instructions:

Read the operating instructions!

Always heed warning labels and
safety instructions!

Caution - Danger of electric shock! Hazardous
voltage – danger to life!

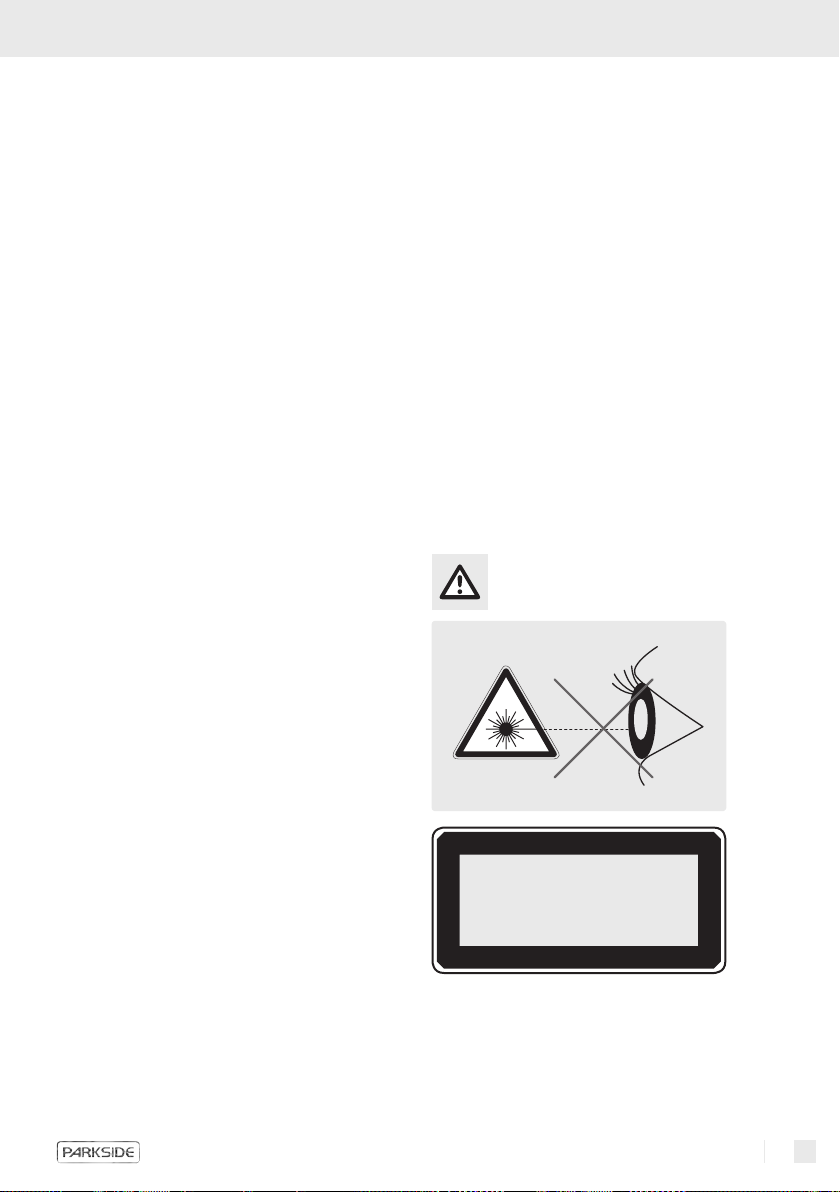

Caution, laser! Do not expose yourself to laser
radiation.

Explosive material!

V

n

~

0

Volt (AC)

Rated idle running speed Proper procedure and handling.

Dispose packaging and appliance in an
environmentally-friendly way!

Circular saw PHKS 1450 LASER

Q

Introduction

Please make sure you familiarise yourself

fully with the way the device works

before you use it for the first time and
that you understand how to handle electrical
power tools correctly. To help you do this please
read the accompanying operating instructions.
Keep these instructions in a safe place. If you pass
the device on to anyone else, please ensure that
you also pass on all the documentation.

Q

Proper use

For sawing longitudinal, cross and mitre cuts in

W

Watts (effective power)

Protection category II power tool;
double insulated

Wear hearing protection, dust protection mask,
protective glasses and protective gloves.

Keep children and other unauthorised personnel
at a safe distance when using electrical tools.

Keep the device away from rain or moisture.
Water entering an electrical device increases the
risk of electric shock.

Damaged appliances, power cables and power
plugs mean potentially fatal risks from electric shock.
Regularly check the condition of the appliance,
the power cables and the power plugs.

firmly supported solid wood, plywood, plastic and
lightweight construction materials. Please note that
the blade pre-installed in the saw as supplied is
intended for use with wood only. Any other use or
modification to the device shall be considered as
improper use and could give rise to considerable
dangers. Not suitable for commercial use.

Q

Features and equipment

1

Rotation speed setting wheel

2

Safety lock-out

3

Spindle lock

4

Cutting angle setting clamp

5

Cutting depth setting clamp

6

Automatic blade guard

7

Base plate

8

ON / OFF switch

9

Sawdust removal connector

7 GB

10

Wing screw for guide fence

11

Guide fence slot

12

Guide fence

13

Laser unit

14

Laser ON / OFF switch

15

Cutting depth scale

16

Riving knife

17

Auxiliary handle

18

Drive spindle

19

Mounting flange

20

Clamping flange

21

Clamping screw with washer

22

Riving knife mounting

23

Mounting screws

24

Adapter for vacuum sawdust removal

Q

Included items

1 Circular saw
1 Guide fence
1 Adapter for vacuum sawdust removal
1 Allen key
2 Batteries, micro AAA 1.5 V (for laser)
1 Operating instructions
1 „Warranty and service“ booklet

Introduction / General safety advice

Evaluated acceleration, typical:

Hand / arm vibration a
Uncertainty K = 1,5 m / s

WARNING!

= 2,309 m / s

h

2

The vibration level given
in these instructions has been measured in
accordance with a standardised measurement
procedure specified in EN 60745 and can be used
to compare devices. Different uses of the device
give rise to different vibration levels and in many
cases they may exceed the values given in these
instructions. It is easy to underestimate the vibration
load if the electrical power tool is used regularly in
particular circumstances.

Note: If you wish to make an accurate assessment
of the vibration loads experienced during a particular
period of working, you should also take into account
the intervening periods of time when the device is
switched off or is running but is not actually in use.
This can result in a much lower vibration load over
the whole of the period of working.

2

Q

Technical information

Nom. power input: 1450 W
Rated voltage: 230 V ~ 50 Hz
Mechanical output: 15 Nm max.
No-load speed: n

1800 - 5000 min

0

-1

Saw blade: 210 x 30 x 1.8 x 2.6 mm
Cutting depth at 90°: 0 - 75 mm
Cutting depth at 45°: 0 - 49 mm
Protection class: II / &

Noise and vibration data:

Values determined in accordance with EN 60745
The sound pressure level (A-weighted) of the device
is typically 107,5 dB (A). Uncertainty K=3 dB. The
sound level while working can exceed 120,5 dB (A).

Wear ear protection!

Q

General safety advice

J Attention! Please read all the instructions

and advice. Failure to observe the instructions
and advice given below may result in electric
shock, fire and / or serious injury.

8 GB

General safety advice

MAKE SURE THAT YOU KEEP THESE
INSTRUCTIONS AND SAFETY ADVICE IN A SAFE
PLACE.

1. Your working area

a) Keep your working area clean and

clutter-free. Untidy or poorly lit working

areas can lead to accidents.

b)

are inflammable liquids, gases or

c)

Distractions can cause you to lose control of

Do not work with the device

in potentially explosive
environments in which there

dusts. Electrical power tools create sparks,

which can ignite dusts or fumes.

Keep children and other

people away while you are
operating the electrical tool.

the device.

2. Electrical safety

a) The mains plug on the device must

match the mains socket. The mains
plug must not be modified in any
way. Do not use an adapter plug
with devices fitted with a protective
earth. Unmodified mains plugs and matching

sockets reduce the risk of electric shock.

b) Avoid touching earthed surfaces

such as pipes, radiators, ovens and
refrigerators with any part of your
body. There is an increased risk of electric

shock if your body is earthed.

c)

increases the risk of electric shock.
d)

carry the device, to hang up the

Keep the device away from

rain or moisture. Water

entering an electrical device

Do not use the mains lead

for any purpose for which it
was not intended, e.g. to

device or to pull the mains plug out
of the mains socket. Keep the mains
lead away from heat, oil, sharp

edges or moving parts of the device.

Damaged or tangled mains leads increase the
risk of electric shock.

e) When working outdoors with an

electrical power tool always use
extension cables that are also
approved for use outdoors. The use of

an extension cable suitable for outdoor use
reduces the risk of electric shock.

3. Personal safety

a) Remain alert at all times, watch what

you are doing and always proceed
with caution. Do not use the device if
you are tired or under the influence
of drugs, alcohol or medication. One

moment of carelessness when using the device
can lead to serious injury.

b)

wearing of personal protective equipment such

c) Avoid unintentional operation of the

d) Remove any setting tools or

e) Do not overestimate your own

f) Wear suitable clothing. Do not wear

Wear personal protective

equipment and always
wear safety glasses. The

as dust masks, non-slip safety shoes, safety
helmets or ear protectors, appropriate to the
type of electrical power tool used and work
undertaken, reduces the risk of injury.

device. Make sure that the switch
is in the “OFF” position before you
insert the mains plug into the socket.

Accidents can happen if you have been
carrying the device with your finger on the
switch or you have already switched the device
on before you connect it to the mains.

spanners before you switch the
device on. A tool or spanner left attached to

a rotating part of a device can lead to injury.

abilities. Keep proper footing and
balance at all times. By doing this you will

be in a better position to control the device,
especially in unforeseen circumstances.

loose clothing or jewellery. Keep
your hair, clothing and gloves clear of

9 GB

General safety advice

moving parts. Loose clothing, jewellery or
long hair can become trapped in moving parts.

g) If vacuum dust extraction and

collection devices are fitted do
not forget to check that they are
properly connected and correctly
used. The use of these devices reduces the

hazard presented by dust.

4. Careful handling and use of
electrical tools

a) Do not overload the device. Always

use an electrical power tool that
is intended for the task you are
undertaking. By using the right electrical

power tool for the job you will work more
safely and achieve a better result.

b) Do not use an electrical power tool

if its switch is defective. An electrical
power tool that can no longer be switched on
and off is dangerous and must be repaired.

c) Pull the mains plug from the socket

before you make any adjustments
to the device, change accessories
or when the device is put away. This

precaution is intended to prevent you from
unintentionally starting the device.

d) When not in use always ensure that

electrical power tools are kept out of
reach of children. Do not let anyone
use the device if he or she is not
familiar with it or has not read the
instructions and advice. Electrical power

tools are dangerous when they are used by
inexperienced people.

e) Look after the device carefully.

Check that moving parts are working
properly and move freely. Check
for any parts that are broken or
damaged enough to detrimentally
affect the functioning of the device.
Have damaged parts repaired
before you use the device. Many

accidents have their origins in poorly
maintained electrical power tools.

f) Keep cutting tools clean and sharp.

Carefully maintained cutting tools with sharp
cutting edges are less likely to jam and are
easier to control.

g) Use the electrical power tool,

accessories, inserted tools etc. in
accordance with these instructions
and advice, and the stipulations
drawn up for this particular type
of device. In doing this, take into
account the working conditions and
the task in hand.

The use of electrical power tools for purposes
other than those intended can lead to
dangerous situations.

Safety advice relating

specifically to this device

J Ensure that the device is always used in

accordance with the advice in these operating
instructions and only by persons over 16 years
of age.

To avoid danger to life from

electric shock:

J

of parts are damaged. Never open up the device.

Always have any repairs carried out or

J Devices marked with 230 V can also be

J Do not operate the device if it is damp and do

J If you use the device outdoors, always connect

Note: Always keep the mains lead away from the
working area of the machine and lead away the
mains lead from the rear.

Frequently check the condition of

the device, mains lead and plug.
Do not use the device if these kinds

A damaged device, mains lead or plug presents a
serious danger to life from electric shock.

replacement parts fitted at the service centre or
by an electrical equipment repair specialist.

operated at 220 V.

not use it in a damp environment.

it through a residual current device (RCD) with
a maximum trip current of 30 mA. If using
an extension lead, always use one that is
approved for outdoor use.

10 GB

General safety advice

Attention! To avoid the

risk of injury:

a) Keep your hands away from the

area around the saw and clear of
the saw blade. Hold the auxiliary
handle or the motor housing with
your free hand. If you have both hands on

the saw they cannot be injured by the saw blade.

b) Do not grip the underside of the

workpiece. The blade guard cannot protect
you from the saw blade under the workpiece.

c) Set the cutting depth to match the

thickness of the workpiece. Less than
a full tooth height should be visible below the
workpiece.

d) Never hold the workpiece in your

hand or steady it with your leg
whilst sawing. Keep the workpiece
steady on a stable supporting
surface. It is important to see that the

workpiece is firmly held in place to minimise
any danger of it making contact with your body,
jamming of the saw blade or loss of control.

e) Hold the device by the insulated

handle surfaces when you are
undertaking work where there is the
danger of the cutting tool striking
hidden electricity cables or the
device‘s mains lead. Contact with a live

wire means that the metal parts of the device
may also become live and this can result in an
electric shock.

f) When cutting longitudinally always

use a guide fence or a straight edge
guide. This will improve the accuracy of your

cut and reduce the risk of the blade jamming.

g) Always use a saw blade of the

correct size and with the appropriate
central fixing hole bore. Saw blades

that do not correspond with the attachment
components on the saw will not run true and
could lead to loss of control.

h) Never use a damaged or incorrect

saw blade washer or screw. The
saw blade washer and screw have been
specially designed to give your saw optimum
performance and safety in use.

What causes kickback and how to
avoid it:

a) A kickback is a sudden reaction to a saw

blade becoming hooked, jammed or
misaligned. This causes an out of control
circular saw to raise itself and move out of the
workpiece and towards the operator.

b) If the sawblade becomes hooked or trapped in

a narrowing saw gap, it is suddenly prevented
from rotating and the force of the motor throws
the device back in the direction of the operator.

c) If the sawblade distorts or becomes misaligned

in the saw cut, the teeth at the rear edge of
the sawblade may hook themselves into the
workpiece surface causing the sawblade to
move out of the saw gap and the circular
saw to jump backwards in the direction of the
operator.

Special safety advice for circular saws
and automatic blade guards
a) Before you use the saw, always

check that the automatic blade
guard
the saw if the bottom compartment
of the blade guard does not move
freely or close immediately. Never
jam or tie the automatic blade guard
in the open position. The bottom part of

automatic blade guard may become bent if the
saw falls on to the floor. Open the blade guard
with the release lever and make sure that it
moves freely and does not touch the saw blade
or other parts at all cutting angles and depths.

b) Check that the spring on the

automatic blade guard functions
properly. If the automatic blade
guard or spring does not function
properly, have the device serviced
before you use it. Damaged parts, sticky

deposits or accumulations of splinters can
delay the operation of the bottom blade guard.

c) Open the automatic blade guard

by hand only for certain cuts such
as plunge or angle cuts. Open the
automatic blade guard with the
release lever and let it go again as
soon as the saw blade penetrates

6

closes properly. Do not use

11 GB

General safety advice

the workpiece. The automatic blade guard
must be allowed to operate automatically for
all saw cuts.

d) Do not put the saw down on a

work bench or the floor without the
automatic blade guard covering
the saw blade. If unprotected, a rotating

saw blade moves the saw against the cutting
direction and saws whatever is in its way.
Always be aware that the saw blade takes
some time to stop.

Special safety advice for circular saws
and riving knives
a) Use the riving knife matched to the

installed saw blade. The riving knife

must be thicker than the body of the blade but
thinner than the width of the teeth.

b) Adjust the riving knife as described

in the operating instructions. If its
thickness, position or alignment is incorrect,
this can lead to the riving knife not effectively
preventing kickback.

c) Always use the riving knife, except

for plunge cuts. After completing plunge
cutting, put the riving knife back in place. The
riving knife interferes with plunge cuts and can
result in kickback.

d) For the riving knife to work properly,

it must be within the saw gap. The
riving knife is ineffective in preventing kickback
for short cuts.

e) Do not operate the saw if the riving

knife is bent out-of-true. Even a slight defect
can cause the blade guard to close too slowly.

To avoid the device kicking back:

Kickback occurs as a result of incorrect use or
misuse of the saw. It can be prevented by taking
the appropriate precautions as described below.
a) Hold the saw with both hands and

bring your arms into a position in
which you will be able to withstand
any kickback forces. Always stand
to the side of the saw blade and
never bring your body in line with
the saw blade. When kickback occurs,

the circular saw may jump backwards but the

operator can control the kickback forces by
adopting suitable precautions.

b) If the saw blade jams or sawing

stops for another reason, release
the ON/OFF switch and hold the saw
in the workpiece without moving
it until the saw blade comes to a
complete standstill. Never try to
remove the saw from the workpiece
or move it backwards until the saw
blade has stopped moving or cannot
cause a kickback. Find the reason for the

saw blade jamming and take the appropriate
action to rectify it.

c) If you wish to restart a saw that has

been inserted into the workpiece,
centre the saw blade in the saw gap
and check that the saw teeth do not
catch on the workpiece. If the saw blade

jams, it may move itself out of the workpiece or
cause a kickback when the saw is restarted.

d) Support boards whilst cutting to

reduce the risk of kickback caused
by a jammed saw blade. Large boards

may bend under their own weight. Boards must
be supported on both sides as well as near the
saw gap and at the edges.

e) Do not use blunt or damaged saw

blades. Saw blades with blunt or misaligned
teeth are in effect too wide for the designed
saw gap and this gives rise to increased
friction, jamming and kickback.

f) Make sure that the cutting depth

and angle setting fastenings are
tightened before sawing starts. If

these settings move during sawing, this can
lead to the saw blade jamming and kickback.

g) Be particularly careful when

carrying out a plunge cut in an
obscured area, e.g. in an existing
wall. The plunging blade could jam in a

hidden object and cause kickback.

12 GB

General safety advice / Preparing for use

Warning! Protecting yourself

from laser radiation:

Laser radiation

Never look directly into the beam!

Laser class 2

Maximum output power ≤ 1 mW

Wavelength: 650 nm

J Do not look directly into the laser beam or into

the opening from which it is emitted.

J Never direct the laser beam on to reflective

surfaces or at people or animals. Even a brief
look into a laser beam can damage your eyes.

J Never open the laser unit housing.
J If the device is likely to remain unused for an

extended period, remove the batteries from the
laser unit battery compartment.

Working safely:

J If a dangerous situation arises, pull the mains

plug immediately out of the mains socket.

J Never use the device for a purpose for which it

was not intended.

J Always keep the device clean, dry and free of

oil or grease.

J If the saw is used whilst fixed in place on a

saw table then the saw table must have a
restart cut-out.

J Make sure the device is switched on before

placing it against the workpiece.

J Always work away from your body.
J Do not saw materials containing asbestos.
J The course of the cut must have no obstructions

above or below it.

J The saw blade must not project more than

3 mm out of the workpiece.

J When you are sawing, always make sure that

you do not cut through any nails, screws or the
like.

J Do not work with the device in the overhead

position.

J Protect the saw blade from sharp blows or

impacts and prevent it from becoming tilted.

J When you switch off the saw, allow the blade

to slow down naturally - do not assist this
process in any way.

J Cracked or distorted blades are not to be

used. HSS (High Speed Steel) saw blades are
not to be used.

J Before carrying out any work on the saw,

e.g. setting the base plate etc. always pull the
mains plug out of the mains socket.

J Never remove sawdust or splinters whilst the

saw is running.

J Have a suitable, tested vacuum removal device

attached to the saw when working with woods
or materials that create dusts that may be
hazardous to health.

J Always use the safety devices integrated into

the circular saw, e.g. the safety lock-out and
automatic blade guard.

J Ensure that all moving parts of the saw blade

protection system function properly and all
the assemblies and components involved in
covering the saw blade are in perfect working
order.

J Do not lock on the ON / OFF switch in hand-

guided operation.

Q

Preparing for use

The PHKS 1450 LASER circular saw has Intelligent
Power Control.

This automatic power delivery system ensures that
for a particular speed range the power output
remains constant when working on harder and
more resistant materials.

13 GB

Preparing for use

Q

Switching on and off

Switching on:

j Press the safety lock-out

2

to the left or right

and keep it pressed.

j Press the ON / OFF switch

8

. Once the saw
is running you can release the safety lock-out
again.

The circular saw is fitted with an

electronic soft start system.

The motor starts with a delay.

Switching off:

j Release the ON / OFF switch

Q

Setting the cutting angle

8

.

You can set the cutting angle accurately with the
help of the cutting angle scale.

j Release the wing screws of the cutting angle

setting clamp

4

on both sides, set the desired
angle on the scale and retighten the wing
screws.

Q

Switching the laser on and off

Switching on:

j Move the laser ON/OFF switch

14

to setting “I”.

Switching off:

j Move the laser ON/OFF switch

14

to setting “0”.

Note: If the batteries become exhausted you should
replace them with two new ones, type AAA 1.5 V.

Q

Working with the circular saw

1. Switch on the device as described in the
section about “Switching on and off” and then
place it first with the front edge of the base

7

plate

against the material.

2. Align the device using the guide fence

12

or
with reference to marked-out line or by using
the laser.

3. Saw with a even pressure whilst holding the
device by the handles with both hands
(see Fig. A).

Q

Setting the cutting depth

Note: If possible we recommend that the cutting

depth is set approximately 3 mm greater than the
material thickness. This should help to ensure you
achieve a clean cut.

j Release the wing screw on the cutting depth

setting clamp
on the scale

Q

Setting the guide fence

5

, set the required cutting depth

15

and retighten the wing screw.

j Release the wing screw 10 of the base plate 7

and insert the guide fence
Retighten the wing screw

12

into the slot 11.

10

.

Q

Setting the speed

1

j Turn the wheel

to the desired speed setting
(arrow marking G)
(1 = lowest speed / 6 = highest speed):

Use the general settings suggested in the following
table (information offered without liability) or adjust
the speed setting on the setting wheel

1

to the

material being cut.

Material Speed setting

Hard- and softwood (solid wood) cut
longitudinally and transversely

Plywood, hard fibre board 6

Chipboard 6

Blockboard, laminated wood 6

Coated and veneered board 6

PVC board 3-5

6

14 GB

Preparing for use

Acrylic glass panels, Plexiglas 2-4

Aluminium board 4-6

Aluminium profiles 4-6

Plasterboard 1-2

Mineral wool board 1-2

Cement-bound chipboard 1-2

The circumferential speeds at minimum and
maximum rotational speeds are approx.:

Setting 1 1,800 rpm CS 20 metres/sec

Setting 6 5,000 rpm CS 55 metres/sec

Make sure that the cutting speed resulting from the
effects of different saw blades, materials and the
force you apply to advance the saw is always less
than the circumferential speed (CS) under no load.

Q

Connecting the vacuum

sawdust extraction device

j Insert the adapter for vacuum sawdust removal

24

into the sawdust removal connector.

j Connect a vacuum device approved for the

extraction of sawdust and splinters.

Q

Changing a saw blade

m Attention! Press the spindle lock only after
the mains plug has been pulled out of the socket!

1. Then remove the guide fence
the wing screw

10

.

2. Set the cutting depth (by means of the wing
screw for cutting depth setting clamp
the minimum position, 0 mm.

3. Swing back the automatic blade guard
and place the device down.

4. Press the spindle lock button (until it engages)
and release the clamping screw
the Allen key. Now remove the clamping
screw with integral washer head
clamping flange

20

(see Fig. D).

5. Detach the saw blade.

6. The installation of a sawblade is done in the

12

by releasing

21

using

21

and the

5

) to

6

reverse order.

7. Press the spindle lock button
engages) and tighten the clamping screw

3

(until it

21

using the Allen key.

m Attention! The arrow on the saw blade must

agree with the arrow showing the direction of
rotation (running direction shown on the device).

j Ensure that the saw blade is suitable for the

saw spindle speed.

Q

Installing and setting the

riving knife

m Attention! The distance between the riving

16

knife

and the saw blade must not be greater
than 5 mm. If the riving knife has been removed
e.g. for a plunge cut, this distance must be
observed again when the riving knife is reinstalled
(see Fig. F).

Removing the riving knife: (see Fig. E)

1. Release the wing screws of the cutting depth

setting clamp
up until it meets the stop; this exposes the riving
knife mounting

2. Screw out the mounting screws

the riving knife

m Attention! After completion of the plunge

cut the riving knife
before the circular saw is used for any other
sawing tasks.

Setting the riving knife: (see Fig. F)

Set the distance between the riving knife
the tips of the saw blade teeth to a maximum of 5
mm, and the distance between the tip of the riving
blade and the lowest point of the saw blade to a
maximum of 5 mm.
The distances to be set are illustrated in Fig. F.

5

and swing the circular saw

22

.

23

and remove

16

.

16

must be reinstalled

16

and

15 GB

Q

Tips and tricks

Preparing for use / Cleaning / Disposal / Information

Disposal of batteries

j Use the appropriate marking on the base plate

for the desired cutting angle (the marking can
be found behind the wing screw for the guide

10

fence

): Right-angled cut = marking 0°,

45°- cut = marking 45°.

j Breaking out of the cut edges of delicate

surfaces, e.g. coated chipboard or doors,
can be avoided by applying masking tape
in advance along the cutting line. This has
the additional advantage that masking tape
shows up the cutting line better than a smooth
surface. An even more effective way of
stopping the cut edges from being broken out
is to clamp a thin piece of wood along the
cutting line, which is then also sawn through.

Q

 Cleaning

j Clean the device after you have finished using it.
j Use a cloth to clean the outside of the device -

never use petrol, solvents or cleaners.

Q

 Disposal

The packaging is wholly composed of

environmentally-friendly materials that
can be disposed of at a local recycling

centre.

Do not dispose of electrical

power tools with the household
rubbish!

Batteries must be recycled in accordance with
Directive 91 / 157 / EEC and must not be disposed
of with household refuse. Battery users are obliged
by law to take all rechargeable and single-use
batteries to a collection point operated by a public
authority or a retailer.

Q

Information

Q

Service centre

The service centre for your country is shown in the
warranty documentation.

J Have your device repaired only by

qualified specialist personnel using original
manufacturer parts only. This will ensure that
your device remains safe to use.

In accordance with European Directive
2002 / 96 / EC (covering waste electrical and
electronic equipment) and its transposition into
national legislation, worn out electrical power
tools must be collected separately and taken for
environmentally compatible recycling.
Contact your local refuse disposal authority for
more details of how to dispose of your worn out
electrical devices.

16 GB

Information

Q

Declaration of Conformity /

Manufacturer

We, Kompernaß GmbH, Burgstr. 21,
D-44867 Bochum, Germany, declare
that this product complies with the
following EU directives:

Machinery Directive
98 / 37 / EC

EU Low Voltage Directive
2006 / 95 / EC

EN60745-1
EN60745-2-5

Electromagnetic Compatibility
2004 / 108 / EC

EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3
EN61000-6-1
EN61000-6-3
EN60825-1

Type / device description:

Circular saw PHKS 1450 LASER

Bochum, 31.10.2007

Hans Kompernaß

- Managing Director -

We reserve the right to make technical modifications in the course
of further development.

17 PL

Wstęp

Użytkowanie zgodne z przeznaczeniem ...............................................................Strona 18

Wyposażenie ............................................................................................................ Strona 19

Zakres dostawy ......................................................................................................... Strona 19

Dane techniczne........................................................................................................ Strona 19

Wskazówki ogólne dotyczące bezpieczeństwa

Stanowisko pracy ...................................................................................................... Strona 20

Bezpieczeństwo elektryczne .................................................................................... Strona 20

Bezpieczeństwo osób ............................................................................................... Strona 20

Staranne obchodzenie się i użytkowanie narzędzi elektrycznych ...................... Strona 21

Wskazówki bezpieczeństwa specyficzne dla urządzenia ................................... Strona 22

Uruchomienie

Włączanie i wyłączanie .......................................................................................... Strona 25

Nastawianie kąta cięcia ...........................................................................................Strona 26

Nastawianie głębokości cięcia ...............................................................................Strona 26

Nastawianie zderzaka wahliwego ......................................................................... Strona 26

Włączanie/wyłączanie lasera ................................................................................ Strona 26

Posługiwanie się piłą tarczową ręczną ................................................................... Strona 26

Nastawianie obrotów ............................................................................................... Strona 26

Podłączenie odsysania wiórów ...............................................................................Strona 27

Wymiana brzeszczotu .............................................................................................. Strona 27

Wymontowanie i nastawienie klina rozszczepiającego ....................................... Strona 27

Dobre rady i triki .......................................................................................................Strona 27

Spis zawartości

Czyszczenie ........................................................................................................... Strona 28

Utylizacja ................................................................................................................ Strona 28

Informacje

Serwis ........................................................................................................................ Strona 28

Deklaracja zgodności / Producent ........................................................................... Strona 29

18 PL

Wstęp

W niniejszej instrukcji obsługi zastosowano następujące znaki / symbole:

Przeczytaj instrukcję obsługi!

Przestrzegaj wskazówek ostrzegawczych
i bezpieczeństwa!

Ostrzeżenie przed porażeniem prądem elek­trycznym! Niebezpieczne napięcie elektryczne

- zagrożenie dla życia!

Uwaga, laser! Nie wystawiać się na
promieniowanie lasera.

Niebezpieczeństwo wybuchu!

V

n

~

0

Volt (napięcie przemienne)

Projektowe o0broty biegu jałowego Prawidłowe postępowanie.

Opakowanie i urządzenie przekaż do utylizacji
zgodnie z przepisami o ochronie środowiska!

Piła tarczowa ręczna
PHKS 1450 LASER

W

Q

Użytkowanie zgodne

Watt (moc skuteczna)

Elektronarzędzie klasy ochrony II; podwójna
izolacja ochronna

Zakładać okulary ochronne, ochronniki słuchu,
maskę przeciwpyłową i rękawice ochronne.

W czasie użytkowania urządzenia dopilnuj,
aby w pobliżu nie przebywały dzieci ani żadne
inne osoby.

Chronić urządzenie przed deszczem i wilgocią.
Przedostanie się wody do wnętrza elektronarzędzia
zwiększa niebezpieczeństwo porażenia prądowego.

Uszkodzenie urządzenia, kabla sieciowego lub
wtyczki sieciowej zwiększa ryzyko porażenia
prądem elektrycznym. Regularnie sprawdzaj
stan urządzenia, kabla sieciowego, wtyczki.

z przeznaczeniem

Q

Wstęp

Przed pierwszym uruchomieniem należy

zapoznać się z działaniem urządzenia

i nauczyć się właściwego obchodzenia
się z elektronarzędziami. W tym celu należy przeczy­tać poniższą instrukcję. Instrukcję należy starannie
przechowywać. W razie przekazania urządzenia
osobom trzecim należy dać również niniejszą in­strukcję obsługi

Piłowanie cięć wzdłużnych, cięć poprzecznych
oraz cięć pod kątem przy podporze stałej w drew­nie litym, płytach wiórowych, tworzywie sztucznym
oraz w materiałach budowlanych lekkich. Zwrócić
przy tym należy uwagę na to, że wstępnie zamon­towany brzeszczot nadaje się do użytku tylko do
drewna. Każde inne zastosowanie maszyny lub
przeprowadzenie w niej zmian jest uznawane za
niezgodne z przeznaczeniem i kryje w sobie po­ważne zagrożenie nieszczęśliwym wypadkiem.
Urządzenie nie jest przewidziane do celów zarob­kowych.

19 PL

Q

Wyposażenie

1

Kółko nastawcze wyboru wstępnego obrotów

2

Blokada włączenia

3

Blokada wrzeciona

4

Wybór wstępny kąta cięcia

5

Wybór wstępny głębokości cięcia

6

Kołpak ochronny wahliwy

7

Płyta podstawy

8

Przełącznik WŁĄCZ. / WYŁĄCZ.

9

Wyrzut wiórów

10

Śruba skrzydełkowa do zderzaka równoległego

11

Mocowanie zderzaka równoległego

12

Zderzak równoległy

13

Nasadka laserowa

14

Przełącznik WŁĄCZ. / WYŁĄCZ. lasera

15

Skala głębokości cięcia

16

Klin rozszczepiający

17

Rękojeść dodatkowa

18

Wrzeciono napędowe

19

Kołnierz uchwytowy

20

Kołnierz mocujący

21

Śruba mocująca z podkładką

22

Zamocowanie klina rozszczepiającego

23

Śruby mocujące

24

Adapter do odsysania pyłu

Q

Zakres dostawy

Wstęp

Głębokość cięcia przy 90°: 0 - 75 mm
Głębokość cięcia przy 45°: 0 -49 mm
Klasa ochrony: II / &

Informacje dotyczące hałasu i wibracji:

Wartości pomiarowe wyznaczone zgodnie z
EN 60745. Poziom ciśnienia hałasu urządzenia
według oceny A wynosi 107,5 dB (A). Niepewność
pomiaru K=3 dB. Poziom hałasu podczas pracy
może przekroczyć 120,5 dB (A).

Zakładać ochronniki słuchu!

Określone przyśpieszenie, typowe:

Przenoszenie wibracji a
Niepewność K = 1,5 m / s

OSTRZEŻENIE!

= 2,309 m / s

h

2

Podany w niniejszych in­strukcjach poziom drgań wyznaczony został za
pomocą metody pomiarowej określonej w normie
EN 60745 i może zostać użyty do porównania
urządzeń. Poziom wibracji będzie się różnił w za­leżności od zastosowania elektronarzędzia i w nie­których przypadkach może przekroczyć wartość
podaną w niniejszej instrukcji. Obciążenie drgania­mi może być mniej uciążliwe, jeśli elektronarzędzie
będzie regularnie trzymane w ten sposób.

2

1 Piła tarczowa ręczna
1 Zderzak równoległy
1 Adapter do odsysania pyłu
1 Klucz do śrub z łbem okrągłym o gnieździe

sześciokątnym
2 Baterie Micro AAA 1,5 V (do lasera)
1 Instrukcja obsługi
1 Zeszyt „Gwarancja i serwis“

Q

Dane techniczne

Pobór mocy znamionowy: 1450 W
Napięcie znamionowe: 230 V ~ 50 Hz
Moc wtórna: 15 Nm maks.
Obroty jałowe: n

1800 - 5000 min

0

Brzeszczot: 210 x 30 x 1,8 x

2,6 mm

Wskazówka: Celem dokładnego oszacowania
obciążenia wibracjami w okresie określonego okresu
czasu pracy należy uwzględnić również te okresy, w
których urządzenie jest wyłączone lub wprawdzie
jest włączone, ale w rzeczywistości nie pracuje.
Może to przyczynić się do znacznej redukcji obcią­żenia wibracjami w całym okresie czasu pracy.

-1

20 PL

Wstęp / Wskazówki ogólne dotyczące bezpieczeństwa

2. Bezpieczeństwo elektryczne

a) Wtyk sieciowy urządzenia musi pa-

sować do wtykowego gniazda sie­ciowego. W żaden sposób nie wolno
zmieniać wtyku sieciowego urządze­nia. Nie używaj żadnych wtyków
adapterowych razem z urządzenia­mi wyposażonymi w uziemienie
ochronne. Niezmienione wtyki sieciowe i

pasujące wtykowe gniazda sieciowe zmniej­szają ryzyko porażenia prądem elektrycznym.

b) Unikaj kontaktu fizycznego z po-

wierzchniami uziemionymi, takimi
jak: rury, grzejniki, kuchnie elek­tryczne i lodówki. Istnieje podwyższone

ryzyko porażenia prądem elektrycznym, gdy

Q

Wskazówki ogólne dotyczące
bezpieczeństwa

J U w a g a ! Wszystkie instrukcje należy przeczy-

tać. Błędy przy zachowywaniu wymienionych

poniżej instrukcji mogą spowodować poraże-

nie prądem elektrycznym, pożar i / lub ciężkie

obrażenia ciała.

PROSZĘ PRZECHOWYWAĆ STARANNIE
NINIEJSZE INSTRUKCJE.

1. Stanowisko pracy

a) Utrzymuj swój obszar roboczy w sta-

nie czystym i posprzątanym. Niepo-

rządek i nieoświetlone obszary robocze mogą

prowadzić do wypadków.
b)

znajdują się palne ciecze, gazy lub

c)

daleka od urządzenia. Przy odchyleniu

Nie pracuj przy użyciu urzą-

dzenia w otoczeniu zagro­żonym eksplozją, w którym

pyły. Urządzenia elektryczne wytwarzają

iskry, które mogą zapalić pył lub pary.

Podczas użytkowania urzą-

dzenia elektrycznego trzy­maj dzieci i inne osoby z

możesz stracić kontrolę nad urządzeniem.

twoje ciało jest uziemione.

c)

elektrycznego zwiększa ryzyko porażenia prą-

d)

noszenia urządzenia, zawieszania

e) Gdy pracujesz z urządzeniem elek-

 Trzymaj urządzenie z dale-

ka od deszczu i wilgoci. Wnik-

nięcie wody do urządzenia

dem elektrycznym.

Nie używaj kabla sieciowe-

go w sposób sprzeczny z
jego przeznaczeniem tj. do

urządzenia lub do wyciągania wty­ku sieciowego z wtykowego gniazd­ka sieciowego. Trzymaj kabel z daleka od

gorących elementów, oleju, ostrych krawędzi
lub poruszających się części urządzeń. Uszko­dzone lub poplątane kable zwiększają ryzyko
porażenia prądem elektrycznym.

trycznym na dworze używaj wyłącz­nie przedłużaczy, które są dopusz­czone również do pracy na dworze.

Użycie przedłużacza przystosowanego do
stosowania na dworze zmniejsza ryzyko pora­żenia prądem elektrycznym.

3. Bezpieczeństwo osób

a) Bądź stale uważny, zwracaj uwagę

na to co robisz i postępuj rozsądnie
w trakcie pracy z narzędziem elek-

21 PL

Wskazówki ogólne dotyczące bezpieczeństwa

trycznym. Nie używaj narzędzia,

gdy jesteś zmęczony lub znajdujesz

się pod wpływem narkotyków, alko-

holu lub lekarstw. Chwila nieuwagi przy

użytkowaniu urządzenia może prowadzić do

poważnych obrażeń ciała.
b)

wyposażenia ochronnego takiego jak maska

c) Unikaj niezamierzonego uruchomie-

d) Usuń narzędzia do nastawiania urzą-

e) Nie przeceniaj swoich możliwości.

f) Noś odpowiednią odzież. Nie noś

g) Jeżeli zostaną zamontowane urzą-

Noś osobiste wyposażenie

ochronne i zawsze okulary
ochronne. Noszenie osobistego

przeciwpyłowa, buty antypoślizgowe, kask

ochronny lub ochrona słuchu stosownie do

sposobu użytkowania narzędzia elektrycznego

zmniejsza ryzyko obrażeń ciała.

nia urządzenia. Upewnij się, że prze-

łącznik znajduje się w pozycji „WY-

ŁĄCZ.” zanim wetkniesz wtyk

sieciowy do wtykowego gniazdka

sieciowego. Jeżeli podczas przenoszenia

urządzenia będziesz trzymał palec na prze-

łączniku lub gdy podłączysz włączone już

urządzenie do zasilania sieciowego, to może

to prowadzić do wypadków.

dzenia lub klucze płaskie zanim włą-

czysz urządzenie. Narzędzie lub klucz,

który znajduje się w obracającej się części

urządzenia może prowadzić do obrażeń ciała.

Zadbaj o bezpieczne stanowisko i

utrzymuj w każdej chwili równowa-

gę. Dzięki temu możesz w nieoczekiwanych

sytuacjach lepiej kontrolować urządzenie.

obszernej odzieży ani biżuterii. Trzy-

maj włosy, odzież i rękawice z dale-

ka od poruszających się części. Luźna

odzież, biżuteria lub długie włosy mogą zo-

stać uchwycone przez poruszające się części.

dzenia do odsysania i wychwytywa-

nia pyłu, to upewnij się, że są one

podłączone i że będą prawidłowo

używane. Używanie tych urządzeń zmniej-

sza zagrożenie wywoływane pyłem.

4. Staranne obchodzenie się i
użytkowanie narzędzi elek­trycznych

a) Nie przeciążaj urządzenia. Używaj

do swojej pracy przeznaczonego do
niej narzędzia elektrycznego. Za po-

mocą odpowiedniego narzędzia elektryczne­go pracujesz lepiej i bezpieczniej w danym za­kresie robót.

b) Nie używaj żadnego narzędzia elek-

trycznego, którego przełącznik jest
uszkodzony. Narzędzie elektryczne, które

nie daje się już więcej włączyć lub wyłączyć,
jest niebezpieczne i musi zostać naprawione.

c) Wyciągnij wtyk sieciowy z wtyko-

wego gniazdka sieciowego zanim
dokonasz nastaw urządzenia, wy­mienisz części osprzętu lub odłożysz
urządzenie. Ten środek ostrożności zapo-

biega niezamierzonemu startowi urządzenia.

d) Przechowuj nieużywane narzędzia

elektryczne poza zasięgiem dzieci.
Nie pozwól na użytkowanie urzą­dzenia osobom, które nie są z nim
obznajomione lub nie przeczytały ni­niejszych instrukcji. Narzędzia elektrycz-

ne są niebezpieczne, gdy są używane przez
osoby niedoświadczone.

e) Pielęgnuj starannie urządzenie.

Sprawdź, czy ruchome części urzą­dzenia funkcjonują nienagannie i nie
zakleszczają się, czy części urządze­nia nie są złamane lub uszkodzone
w takim stopniu, że funkcjonowanie
urządzenia jest uszczuplone. Zleć na­prawę uszkodzonych części przed
użyciem urządzenia. Przyczyną wielu

wypadków są źle konserwowane narzędzia
elektryczne.

f) Utrzymuj narzędzia tnące w stanie

ostrym i czystym. Starannie pielęgnowa­ne narzędzia tnące o ostrych krawędziach tną­cych mniej zakleszczają się i dają się łatwiej
prowadzić.

g) Używaj narzędzia elektrycznego,

osprzętu, narzędzi wymiennych itp.
odpowiednio do niniejszych instruk-

22 PL

Wskazówki ogólne dotyczące bezpieczeństwa

cji i w taki sposób, jaki jest zalecany
dla tego specjalnego typu urządze­nia. Uwzględniaj przy tym warunki
robocze i wykonywane czynności.

Użycie narzędzi elektrycznych do innych za­stosowań niż to przewidziano może prowa­dzić do niebezpiecznych sytuacji.

Wskazówki bezpieczeństwa

specyficzne dla urządzenia

J Zapewnić, by urządzenie było uruchamiane

przepisowo i zgodnie z instrukcją obsługi wy­łącznie przez osoby, które ukończyły 16 rok
życia!

Unikaj zagrożenia życia wskutek

porażenia prądem elektrycznym:

J

urządzeń z tego rodzaju uszkodzonymi czę-

J Urządzenia oznakowane 230 V mogą praco-

J Nie używaj urządzenia, gdy jest ono wilgotne

J W trakcie pracy na dworze podłączaj urzą-

Wskazówka: Trzymaj kabel sieciowy z daleka
od obszaru działania maszyny i prowadź go od
maszyny do tyłu.

Kontroluj regularnie stan urządzenia,

kabla sieciowego oraz wtyku siecio­wego. Nie włączaj do eksploatacji

ściami. Nigdy nie otwieraj urządzenia. Uszko­dzone urządzenia, przyłącza sieciowe lub
wtyki sieciowe oznaczają zagrożenie życia
wskutek porażenia prądem elektrycznym.
Wykonywanie robót związanych z naprawą
lub wymianą zlecaj wyłącznie placówce ser­wisowej lub elektrykowi.

wać również pod napięciem 220 V.

ani w wilgotnym otoczeniu.

dzenie poprzez wyłącznik ochronny prądu
uszkodzeniowego (FI) o maksymalnym prądzie
wyzwalania wynoszącym 30 mA. Używaj wy­łącznie przedłużacza dopuszczonego do ob­szaru zewnętrznego.

Uwaga! Unikaj niebezpieczeń-

stwa obrażeń ciała:

a) Nie zbliżaj rąk do obszaru piłowania

ani do brzeszczotu. Trzymaj drugą
ręką rękojeść dodatkową lub obudo­wę silnika. Gdy obie ręce trzymają piłę tar-

czową brzeszczot nie może ich skaleczyć.

b) Nie sięgaj pod obrabiany przedmiot.

Kołpak ochronny nie może ochronić cię przed
brzeszczotem pod przedmiotem obrabianym.

c) Dopasuj głębokość cięcia do grubo-

ści przedmiotu obrabianego. Pod
przedmiotem obrabianym powinna być wi­doczna mniej niż jedna pełna wysokość zęba.

d) Nigdy nie przytrzymuj piłowanego

przedmiotu w ręce lub nogą. Zabez­piecz przedmiot obrabiany na stabil­nym podłożu. Ważnym jest, żeby dobrze

zamocować przedmiot obrabiany, aby zmini­malizować niebezpieczeństwo kontaktu fizycz­nego, zakleszczenia brzeszczotu lub utraty
kontroli nad urządzeniem.

e) Trzymaj urządzenie wyłącznie za

izolowane powierzchnie rękojeści,
gdy wykonujesz roboty, w trakcie
których narzędzie tnące może natra­fić na ukryte przewody prądowe lub
na własne kable sieciowe. Kontakt z

przewodem pod napięciem spowoduje, że me­talowe części urządzenia również znajdą się
pod napięciem, i prowadzi do porażenia prą­dem elektrycznym.

f) Przy piłowaniu wzdłużnym zawsze

używaj zderzaka lub prostej pro­wadnicy kątowej. Poprawia to dokład-

ność cięcia i zmniejsza możliwość zakleszcze­nia się brzeszczotu.

g) Używaj zawsze brzeszczotów o wła-

ściwej wielkości i odpowiednim
otworze mocującym. Brzeszczoty, które

nie pasują do części montażowych piły poru­szają się biegiem niedokładnie obrotowym i
prowadzą do utraty kontroli nad urządzeniem.

h) Nigdy nie używaj uszkodzonych lub

niewłaściwych podkładek lub śrub
pod brzeszczot. Podkładki i śruby pod

brzeszczot zostały skonstruowane specjalnie

23 PL

Wskazówki ogólne dotyczące bezpieczeństwa

do piły, aby uzyskać optymalna wydajność i
bezpieczeństwo pracy.

Przyczyny oraz unikanie odrzutu urzą­dzenia:

a) Odrzut jest nagłą reakcją wskutek zahaczają-

cego, zakleszczającego się lub nieprawidłowo
ustawionego brzeszczotu, która prowadzi do
tego, że niekontrolowana piła odrywa się od
przedmiotu obrabianego i porusza w kierunku
osoby obsługującej piłę.

b) Jeżeli brzeszczot zahaczy się lub zakleszczy

w zamykającej się piłowanej szczelinie, to
może ulec on zablokowaniu i siła silnika odbije
urządzenie z powrotem w kierunku osoby ob­sługującej urządzenie.

c) Jeżeli brzeszczot zostanie przekręcony lub nie-

prawidłowo ustawiony w piłowanej szczelinie,
to zęby tylnej krawędzi brzeszczotu mogą za­haczyć o powierzchnię obrabianego przed­miotu, wskutek czego brzeszczot wyskoczy się
z piłowanej szczeliny, a piła odskoczy z po­wrotem w kierunku osoby obsługującej piłę.

Specjalne wskazówki dotyczące bezpie­czeństwa dla piły tarczowej ręcznej i
kołpaka ochronnego wahliwego
a) Przed każdym użyciem sprawdź, czy

kołpak wahliwy ochronny
gannie zamyka się. Nie używaj piły,
gdy szuflada dolna nie daje się swo­bodnie poruszać i nie zamyka się na­tychmiast. Nigdy nie zaciskaj ani nie
podwiązuj na stałe kołpaka ochron­nego wahliwego w pozycji otwartej.

Gdyby piła w niezamierzony sposób spadła
na podłogę to dolny kołpak ochrony mógłby
zostać zgięty. Otwórz kołpak ochronny za po­mocą dźwigni odciągającej i upewnij się, że
porusza się on swobodnie i przy wszystkich
kątach cięcia nie dotyka brzeszczotu ani in­nych części.

b) Skontroluj funkcjonowanie sprężyn

kołpaka ochronnego wahliwego.
Przed użyciem urządzenia należy
zlecić przeprowadzenie jego konser­wacji, o ile kołpak ochronny wahli­wy i sprężyny nie funkcjonują niena-

6

niena-

gannie. Uszkodzone części, lepkie osady lub

przyczepione wióry powodują, że kołpak
ochronny pracuje ze zwłoką.

c) Kołpak ochronny wahliwy należy

otwierać ręcznie tylko przy cięciach
specjalnych, takich jak na przykład
„cięcie wgłębne i kątowe”. Otwórz
kołpak ochronny za pomocą dźwi­gni odciągającej i zwolnij ją, gdy tyl­ko brzeszczot wniknie do przedmio­tu obrabianego. Przy wszystkich innych

robotach z piłą dolny kołpak ochronny musi
pracować automatycznie.

d) Nie odkładaj piły na stole warszta-

towym lub na podłodze bez przy­krycia brzeszczotu przez kołpak
ochronny wahliwy. Niezabezpieczony

brzeszczot będący w stanie wybiegu porusza
piłę w kierunku przeciwnym do kierunku cięcia
i piłuje wszystko co znajdzie się na drodze.

Specjalne wskazówki dotyczące bezpie­czeństwa dla piły tarczowej ręcznej i kli­na rozszczepiającego
a) Zastosuj odpowiedni dla użytego

brzeszczotu, pasujący klin rozszcze­piający. Klin rozszczepiający musi być grub-

szy od pierwotnej grubości brzeszczotu, lecz
cieńszy od szerokości zęba brzeszczotu.

b) Klin rozszczepiający należy wyjusto-

wać w sposób opisany w instrukcji
obsługi. Niewłaściwa grubość, pozycja i

ustawienie mogą być przyczyną tego, że klin
rozszczepiający nie zapobiega skutecznie od­rzutowi.

c) Klin rozszczepiający należy stosować

zawsze z wyjątkiem sytuacji zwią­zanych z cięciem wgłębnym. Po cieciu

wgłębnym zamontuj ponownie klin rozszcze­piający. Klin rozszczepiający przeszkadza przy
cieciu wgłębnym i może spowodować odrzut.

d) Aby klin rozszczepiający mógł dzia-

łać musi on znajdować się w piłowa­nej szczelinie. Przy cięciach krótkich klin

rozszczepiający jest nieskuteczny, aby zapo­biec odrzutowi.

e) Nie używaj piły ze zgiętym klinem

rozszczepiającym. Już niewielkie zakłóce-

24 PL

Wskazówki ogólne dotyczące bezpieczeństwa

nie może spowodować spowolnienie zamyka­nia kołpaka ochronnego.

Unikaj odrzutu urządzenia:

Odrzut jest następstwem nieprawidłowego lub
błędnego użytkowania piły. Można go uniknąć za
pomocą odpowiednich środków ostrożności w spo­sób opisany poniżej.
a) Trzymaj piłę mocno oburącz i ustaw

swoje ramiona w położeniu, w któ­rym będą mogły wytrzymać działa­nie sił odrzutu. Trzymaj się zawsze z
boku brzeszczotu, nigdy nie dopro­wadzaj do ustawienia brzeszczotu w
jednej linii z ciałem. Przy odrzucie piła

tarczowa może odskoczyć wstecz, jednakże
osoba obsługująca piłę może opanować siły
odrzutu, o ile zostały przedsięwzięte właściwe
środki.

b) Jeżeli brzeszczot zakleszczy się lub

jeżeli piłowanie zostanie przerwane
z jakiegoś innego powodu, to zwol­nij przełącznik WŁĄCZ. / WYŁĄCZ i
spokojnie trzymaj piłę w materiale
do momentu, aż brzeszczot całkowi­cie zatrzyma się. Nigdy nie próbuj
usunąć piły z przedmiotu obrabiane­go ani pociągać jej wstecz tak długo,
jak brzeszczot porusza się lub mógł­by zdarzyć się odrzut. Znajdź przyczynę

zakleszczenia się brzeszczotu i usuń ją za po­mocą odpowiednich środków.

c) Jeżeli chcesz ponownie uruchomić

piłę, która tkwi w obrabianym mate­riale, to wycentruj brzeszczot w piło­wanej szczelinie i sprawdź, czy zęby
piły nie są zahaczone w obrabianym
przedmiocie. Jeżeli brzeszczot zakleszcza

się, to może on wyskoczyć się z przedmiotu
obrabianego lub spowodować odrzut, gdy
piła zostanie ponownie uruchomiona.

d) Duże płyty należy podeprzeć, aby

uniknąć ryzyka odrzutu wskutek za­kleszczającego się brzeszczotu. Duże

płyty mogą uginać się pod wpływem ich cięża­ru własnego. Płyty muszą zostać podparte po
obu stronach, zarówno w pobliżu piłowanej
szczeliny, jak i na brzegu.

e) Nie używaj żadnych tępych lub

uszkodzonych brzeszczotów. Brzesz­czoty o tępych lub niewłaściwie ustawionych
zębach powodują - wskutek zbyt wąskiej piło­wanej szczeliny - zwiększone tarcie, zaklesz­czenie brzeszczotu oraz odrzut.

f) Przed rozpoczęciem piłowania do-

kręć mocno nastawy głębokości cię­cia i kąta cięcia. Jeżeli podczas piłowania

zmienią się nastawy, to brzeszczot może za­kleszczyć się i może wystąpić odrzut.

g) Bądź szczególnie ostrożny przy wy-

konywaniu „cięcia wgłębnego” w
obszarze zakrytym, na przykład w
istniejącej ścianie. Wnikający brzeszczot

może podczas piłowania w zakrytych obiek­tach zablokować się i spowodować odrzut.

Ostrzeżenie! Chroń się przed

promieniowaniem laserowym:

Promieniowanie laserowe

Nie zaglądać bezpośrednio do promienia laserowego!

Laser klasy 2

Maksymalna moc wyjściowa ≤ 1 mW

Długość fali: 650 nm

J Nie zaglądaj bezpośrednio do promienia lase-

rowego względnie do otworu, z którego on
wychodzi.

J Nigdy nie należy kierować promienia lasero-

wego na powierzchnie odbijające, osoby lub
zwierzęta. Już krótki kontakt wzrokowy z pro­mieniem laserowym może prowadzić do
uszkodzeń oczu.

J Nigdy nie otwieraj obudowy nasadki laserowej.

25 PL

Wskazówki ogólne dotyczące bezpieczeństwa / Uruchomienie

J Jeżeli urządzenie nie będzie używane przez

dłuższy czas, to należy wyjąć baterie z wnęki
na baterie nasadki laserowej.

Sposób prawidłowego

postępowania:

J W razie niebezpieczeństwa wyciągnij natych-

miast wtyk sieciowy z wtykowego gniazdka
sieciowego.

J Nigdy nie należy używać urządzenia w

sposób sprzeczny z przeznaczeniem.

J Urządzenie musi być stale czyste, suche i

wolne od oleju i smarów.

J Przy zastosowaniu stacjonarnym, wolno eks-

ploatować urządzenie tylko na jednym stole z
zabezpieczeniem przed uruchomieniem.

J Urządzenie należy prowadzić do przedmiotu

obrabianego wyłącznie w stanie włączonym.

J W trakcie robót należy prowadzić urządzenie

od ciała.

J Materiału zawierającego azbest nie wolno ob-

rabiać.

J Tor piłowania musi być wolny u góry i u dołu

od przeszkód.

J Brzeszczot nie może wystawać z przedmiotu

obrabianego więcej niż 3 mm.

J Przy piłowaniu należy stale zwracać uwagę

na to, żeby nie piłować gwoździ, śrub itp.

J Nie pracować urządzeniem trzymając je nad

głową.

J Chronić brzeszczot przed uderzeniem i uda-

rem i nie ustawiać go ukośnie.

J Po wyłączeniu urządzenia nigdy nie należy

dodatkowo hamować brzeszczotu.

J Brzeszczoty pęknięte lub takie, które zmieniły swój

kształt nie mogą być używane. Nie wolno uży­wać brzeszczotów wykonanych z HSS (stal szyb­kotnąca o podwyższonej wydajności skrawania).

J Przed wszystkimi robotami na maszynie, na

przykład przed nastawianiem płyty podstawy
itp. zawsze wyciągaj wtyk sieciowy z wtyko­wego gniazdka sieciowego.

J Nigdy nie należy usuwać wiórów względnie

odprysków przy pracującej maszynie.

J Przy obróbce drewna lub materiałów, przy któ-

rych powstaje szkodliwy dla zdrowia pył nale­ży podłączyć piłę tarczową ręczną do dopa-

sowanego, sprawdzonego urządzenia
odsysającego.

J Należy bezwzględnie używać urządzeń bez-

pieczeństwa zintegrowanych z piłą tarczową
ręczną, takich jak na przykład blokada włą­czenia i kołpak ochronny wahliwy.

J Należy zapewnić, żeby wszystkie ruchome

części osłony brzeszczotu funkcjonowały bez
zakleszczenia, a wszystkie urządzenia bezpie­czeństwa, które powodują zakrycie brzeszczo­tu pracowały nienagannie.

J W trybie pracy prowadzonej ręcznie nie usta-

laj przełącznika WŁĄCZ. / WYŁĄCZ..

Q

Uruchomienie

Piła tarczowa ręczna PHKS 1450 LASER dysponuje
systemem Intelligent Power Control.

To automatyczne dostarczanie siły powoduje, że w
określonym zakresie obrotów wydajność pozostaje
stała również przy obróbce twardszych i odpor­niejszych materiałów.

Q

Włączanie i wyłączanie

Włączanie:

j Naciśnij blokadę włączenia

2

w lewo lub i w

prawo i przytrzymaj ją w stanie naciśniętym.

j Naciśnij przełącznik WŁĄCZ. / WYŁĄCZ.

8

.
Po rozruchu maszyny możesz znowu zwolnić
blokadę włączenia.

Piła tarczowa ręczna jest

wyposażona w elektroniczny

rozruch łagodny. Silnik startuje z opóźnieniem.

Wyłączanie:

j Zwolnij przełącznik WŁĄCZ. / WYŁĄCZ.

8

.

26 PL

Uruchomienie

Q

Nastawianie kąta cięcia

Kąt cięcia możesz wyznaczyć za pomocą skali
kąta cięcia.

j Poluzuj śruby skrzydełkowe / trzpienie zacisko-

we wyboru wstępnego kąta cięcia

4

po obu
stronach, nastaw na skali żądany kąt, i ponow­nie dokręć mocno śrubę skrzydełkową / trzpie­nie zaciskowe.

Q

Nastawianie głębokości cięcia

Wskazówka: Zalecamy, aby w miarę możliwo-

ści wybrać głębokość cięcia o około 3 mm większą
od grubości materiału. Dzięki temu uzyskuje się sta­rannie wykonane cięcie.

j Poluzuj śrubę skrzydełkową wyboru wstępne-

go głębokości cięcia

5

, nastaw na skali 15
żądaną głębokość cięcia i ponownie dokręć
mocno śrubę skrzydełkową.

Q

Nastawianie zderzaka

wahliwego

j Poluzuj śrubę skrzydełkową 10 na płycie pod-

7

stawy
mocowania
skrzydełkową

Q

Włączanie/wyłączanie lasera

Włączanie:

j Przesuń przełącznik WŁĄCZ. / WYŁĄCZ.

lasera

Wyłączanie:

j Przesuń przełącznik WŁĄCZ. / WYŁĄCZ.

lasera

Wskazówka: Gdyby baterie były wyczerpane
to wymień je na dwie baterie AAA 1,5 V.

i załóż zderzak równoległy 12 do

11

. Dokręć znowu mocno śrubę

10

.

14

w położenie „I”.

14

w położenie „0“.

Q

Posługiwanie się piłą

tarczową ręczną

1. Włączyć maszynę w sposób opisany pod
»Włączanie i wyłączanie«, a następnie osa­dzić ją przednią krawędzią płyty podstawy

7

na materiale.

2. Wyrównać maszynę przy zderzaku równoległym

12

lub do wykreślonej linii względnie przy laserze.

3. Trzymając maszynę oburącz za rękojeści (zobacz
Rysunek A) ciąć przy umiarkowanym nacisku.

Q

Nastawianie obrotów

1

j Przekręć kółko nastawcze

nia prędkości obrotowej (znacznik strzałki G)
(1 = najmniejsza prędkość obrotowa / 6 =
największa prędkość obrotowa):

Zorientuj się na podstawie następujących niezobo­wiązujących nastaw względnie dopasuj odpowied­nio indywidualnie prędkość obrotową na kółku na­stawczym

Materiał Stopień

Drewno twarde i drewno miękkie (drewno
lite) przy cięciach poprzecznych i
wzdłużnych

Płyty wiórowe, płyty z włókna drzewnego 6

Płyty wiórowe 6

Płyty stolarskie, sklejka 6

Płyty powlekane i fornirowane 6

Płyty z PCV 3-5

Płyty ze szkła akrylowego, pleksiglas 2-4

Płyty aluminiowe 4-6

Profile aluminiowe 4-6

Płyty kartonowo-gipsowe 1-2

Płyty z wełny mineralnej 1-2

Płyty wiórowe związane cementem 1-2

1

.

Prędkość obwodowa przy minimalnych względnie
maksymalnych obrotach wynosi około:

do żądanego stop-

obrotów

6

27 PL

Uruchomienie

Stopień 1 1.800 obr./min UGS 20 m/s

Stopień 6 5 000 obr./min UGS 55 m/s

Pamiętaj, że prędkość cięcia wskutek zróżnicowa­nych brzeszczotów, materiałów oraz w zależności
od twojej siły posuwu jest zawsze mniejsza od
prędkości obwodowej (UGS) biegu jałowego.

Q

Podłączenie odsysania wiórów

j Wetknij adapter do odsysania pyłu 24 do

wyrzutu wiórów.

j Podłącz dopuszczone odsysanie pyłu i wiórów.

Q

Wymiana brzeszczotu

m Uwaga! Blokadę wrzeciona wolno nacisnąć
tylko przy wyciągniętym wtyku sieciowym z wtyko­wego gniazdka sieciowego!

1. Usuń najpierw zderzak równoległy
zowując śrubę skrzydełkową

12

, polu-

10

.

2. Nastaw głębokość cięcia (za pomocą śruby
skrzydełkowej wyboru wstępnego głębokości

5

cięcia

3. Odchyl kołpak ochronny wahliwy

) na pozycję najmniejszą, 0 mm.

6

z powro-

tem i odstaw urządzenie.

4. Naciśnij blokadę wrzeciona

3

(aż wzębi się
ona zapadkowo) i za pomocą klucza do śrub
z łbem okrągłym o gnieździe sześciokątnym
poluzuj śrubę mocującą
bę mocującą z podkładką
mocujący

20

(zobacz również rysunek D).

21

. Teraz wyjmij śru-

21

oraz kołnierz

5. Zdejmij brzeszczot.

6. Montaż brzeszczotu wykonać odpowiednio w
kolejności odwrotnej do opisanej powyżej.

7. Naciśnij blokadę wrzeciona

3

(aż wzębi się
ona zapadkowo) i za pomocą klucza do śrub
z łbem okrągłym o gnieździe sześciokątnym
dokręć mocno śrubę mocującą

21

m Uwaga! Strzałka na brzeszczocie musi być
zgodna ze strzałką kierunku obrotów (kierunek biegu,
zaznaczony na urządzeniu).

j Upewnij się, że brzeszczot nadaje się do pręd-

kości obrotowej wrzeciona narzędzia.

Q

Wymontowanie i nastawienie

klina rozszczepiającego

m Uwaga! Odstęp między klinem rozszczepia-

16

jącym
niż 5 mm. Gdyby klin rozszczepiający został usu­nięty na przykład do cięć wgłębnych, to przy zało­żeniu klina rozszczepiającego odstęp ten musi zo­stać bezwzględnie zachowany (zobacz rysunek F).

Wymontowanie klina rozszczepiającego:
(zobacz również rysunek E)

1. Poluzować śrubę skrzydełkową wyboru wstęp-

2. Wykręcić śruby mocujące

m Uwaga! Po wykonaniu cięcia wgłębnego na-
leży do dalszych robot bezwzględnie znowu za­montować klin rozszczepiający

Nastawianie klina rozszczepiającego:
(zobacz również rysunek F)

Nastawić odstęp klina rozszczepiającego
wieńca zębatego brzeszczotu na maksimum 5 mm
oraz odstęp miedzy wierzchołkiem a najniższym
punktem brzeszczotu na maksimum 5 mm.
Uwzględnij odstępy jak to przedstawiono na rysunku F.

Q

j W zależności od kąta cięcia stosuj odpowied-

j Szarpanych krawędzi cięcia w przypadku po-

a brzeszczotem nie może być większy

nego głębokości cięcia

5

i odchylić piłę tar­czową do oporu do góry; zamocowanie klina
rozszczepiającego

szczepiający

22

16

.

zostaje zwolnione.

23

) i wyjąć klin roz-

16

.

16

Dobre rady i triki

nie oznaczenie na płycie podstawy (oznacze­nie znajduje się z tyłu za śrubą skrzydełkową
dla zderzaka równoległego
tem prostym = oznaczenie 0°, cięcie pod ką­tem 45° = oznaczenie 45°.

wierzchni wrażliwych, na przykład: powleka­nych płyt wiórowych lub drzwi można uniknąć
naklejając na linię cięcia taśmę krepy. Ma to
ponadto tę zaletę, że na taśmie krepy daje się
łatwiej zaznaczyć linię cięcia niż na po­wierzchni gładkiej. Jeszcze skuteczniej unik-

10

: cięcie pod ką-

do

28 PL

Uruchomienie / Czyszczenie / Utylizacja / Informacje

niesz szarpanych krawędzi cięcia tnąc właści­wy materiał jednocześnie z zamocowaną na
nim warstwą cienkiego drewna.

Q

Czyszczenie

j Po zakończeniu pracy oczyść urządzenie.
j Do czyszczenia obudowy użyj szmaty. W żad-

nym wypadku nie należy używać benzyny,
rozpuszczalnika lub środka czyszczącego.

Q

Utylizacja

Opakowanie składa się z materiałów
nieszkodliwych dla środowiska, które
można usuwać w miejscowych firmach

recyklingowych.

Elektronarzędzi nie można

wyrzucać do domowych
kubłów na śmieci!

Zgodnie z europejską dyrektywą 2002 / 96 / EG
o

zużytych urządzeniach elektrycznych i elektronicz­nych oraz dostosowanego prawa krajowego zużyte
elektronarzędzia winny być zbierane osobno i
dostarczane do zgodnego z wymogami ochrony
środowiska przerobu z
materiałów. O możliwo

ponownym wykorzystaniem

ściach utylizacji wysłużone­go sprzętu należy dowiadywać się we właściwych
zarządach gminnych i miejskich.

Q

Informacje

Q

 Serwis

Właściwy punkt serwisowy odnośnego kraju podany
jest w dokumentach gwarancyjnych.

J Urządzenie oddawać do naprawy tylko wykwali-

fikowanemu personelowi fachowemu i tylko z uży­ciem oryginalnych części zamiennych. To sposób
na zapewnienie bezpieczeństwa urządzenia.

Usuwanie baterii do odpadów

Zgodnie z Dyrektywą 91 / 157 / EEC baterie muszą
zostać poddane recyklingowi i nie wolno ich usuwać
do odpadów pochodzących z gospodarstw do­mowych. Każdy użytkownik jest zobowiązany
ustawowo do oddania wszystkich baterii i akumula­torów do punktu zbiorczego w swojej gminie / dziel­nicy lub w placówce handlowej.

29 PL

Q

 Deklaracja zgodności /

Producent

My, Kompernaß GmbH, Burgstr. 21,
D-44867 Bochum, Niemcy, oświadczamy niniej­szym, iż produkt ten został wyprodukowany zgod­nie z następującymi dyrektywami WE:

Dyrektywa maszynowa
98 / 37 / EC

Dyrektywa niskonapięciowa WE
2006 / 95 / EC

EN60745-1
EN60745-2-5

Kompatybilność elektromagnetyczna
2004 / 108 / EC

EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3
EN61000-6-1
EN61000-6-3
EN60825-1

Informacje

Typ / Oznaczenie urządzenia:

Piła tarczowa ręczna PHKS 1450 LASER

Bochum, dnia 31.10.2007

Hans Kompernaß

- Kierownik -

Zmiany techniczne w związku z ulepszeniami są zastrzeżone.

30

31 HU

Tartalomjegyzék

Bevezetés

Rendeltetésszerű használat ......................................................................................Oldal 32

Felszerelés..................................................................................................................Oldal 32

A szállítmány tartalma ..............................................................................................Oldal 33

Műszaki adatok......................................................................................................... Oldal 33

Általános biztonsági tudnivalók ........................................................ Oldal 33

A munkahelyre vonatkozó utasítások ...................................................................... Oldal 34

Elektromos biztonság ................................................................................................Oldal 34

Személyek biztonsága .............................................................................................. Oldal 34

Az elektromos szerszámokkal való gondos járás és azok gondos használata ..Oldal 35

Készülékspecifikus biztonsági tudnivalók ...............................................................Oldal 35

Üzembevétel

Be- és kikapcsolás ..................................................................................................... Oldal 39

A vágási szög beállítása ..........................................................................................Oldal 39

A vágási mélység beállítása .................................................................................... Oldal 39

A párhuzamos ütköző beállítása .............................................................................Oldal 39

A lézer be- / kikapcsolása ........................................................................................Oldal 39

A kézi körfűrész kezelése ......................................................................................... Oldal 39

A fordulatszám beállítása......................................................................................... Oldal 39

Forgácselszívás csatlakoztatása .............................................................................. Oldal 40

A fűrésztárcsa cseréje ............................................................................................... Oldal 40

A feszítőék kiszerelése és beállítása ....................................................................... Oldal 40

Tippek és trükkök ....................................................................................................... Oldal 41

Tisztítás .....................................................................................................................Oldal 41

Mentesítés .............................................................................................................. Oldal 41

Információk

Szerviz........................................................................................................................ Oldal 41

Konformitásnyilatkozat / Gyártó .............................................................................. Oldal 42

32 HU

Bevezetés

A használati útmutatóban az alábbi piktogrammokat / jeleket használjuk:

Olvassa el a kezelési útmutatót!

Vegye figyelembe a figyelmeztető és a
biztonsági utasításokat!

Vigyázat, elektromos áramütés veszélye!
Veszélyes elektromos feszültség – életveszély!

Vigyázat, lézer!
Ne tegye ki magát a lézersugárzásnak.

Robbanásveszély!

V

n

~

0

Volt (váltófeszültség)

Névleges üresjárati fordulatszám Tak sa správajte správne!

Környzetbarát módon távolítsa el a csomago­lóanyagot!

Kézi körfűrész PHKS 1450 LASER

Q Bevezetés

W

Watt (teljesítmény)

II védelmi osztályos elektromos szerszám

Viseljen védőszemüveget, hallásvédőt, porvédő
álarcot és védőkesztyűt.

Az elektromos szerszám használata közben
tartsa távol a gyermekeket és más személyeket.

Tartsa a készüléket esőtől vagy nedvességtől
távol. Víznek az elektromos készülékekbe való
behatolása növeli az áramütés kockázatát.

A sérült készülék, hálózati vezeték vagy csatlakozó
elektromos áramütés okozta veszélyt hordoz ma­gában. Rendszeresen ellenőrizze a készülék, háló­zati vezeték és a hálózati csatlakozó állapotát.

hogy az előre beszerelt fűrészlap csak fákon vég­zett munkákra alkalmas. Minden más alkalmazás
vagy a gép megváltoztatása nem rendeltetésszerű­nek számit és jelentős balesetveszélyeket rejt
magában. Nem ipari használatra való.

Az első üzembevétel előtt ismerkedjen meg
a készülék funkcióival és informálódjon

az elektromos szerszámokkal való helyes
járásról. Ehhez olvassa el a következő Használati
utasítást. Őrizze meg jól ezt az utasítást. A készü­lék továbbadása esetén harmadiknak kézbesítse
vele együtt annak a teljes dokumentációját is.

Q

Rendeltetésszerű használat

Rögzítetten elhelyezett telifákon, forgácslemezeken
és műanyagokon végzett hosszanti, kereszt- és
gérvágásokra való. Vegye eközben figyelembe,

Q

Felszerelés

1

Fordulatszám beállító tárcsa

2

Bekapcsolás reteszelő

3

Tengelyrögzítő

4

Vágási szög beállító

5

Vágási mélység beállító

6

Nyitható védőburkolat

7

Alaplemez

8

BE / KI-kapcsoló

9

Forgácskidobás

10

Párhuzamos ütköző szárnyas csavarja

11

Párhuzamos ütköző befogója

33 HU

12

Párhuzamos ütköző

13

Lézer-rátét

14

Lézer BE / KI-kapcsolója

15

Vágási mélység skála

16

Feszítő ék

17

Pótfogantyú

18

Meghajtó tengely

19

Illesztő perem

20

Rögzítő perem

21

Rögzítő csavar alátétgyűrűvel

22

Feszítőékrögzítő

23

Rögzítő csavarok

24

Adapter porelszíváshoz

Bevezetés / Általános biztonsági tudnivalók

Értékelt gyorsulás, jellemző:

Kéz-kar-rezgé a

= 2,309 m / s

h

Bizonytalansági tényező K = 1,5 m / s

FIGYELMEZTETÉS!

ban megadott rezgésszintet egy EN 60745-ben
megszabott mérési eljárásnak megfelelően mérték
és az a készülékek összehasonlítására felhasznál­ható. A rezgésszint az elektromos készülék felhasz­nálásának a módjától függően változhat és az
értéke egyes esetekben az ebben az utasításban
megadott értékeket túllépheti. A rezgésterhelést alá
lehet becsülni, ha az elektromos szerszámot rend­szeresen ilyen módon használják.

2

2

Az ebben az utasítás-

Q

A szállítmány tartalma

1 Kézi körfűrész
1 Párhuzamos ütköző
1 Adapter porelszíváshoz
1 Belső hatlapkulcs
2 Micro AAA 1,5 V elem (a lézer számára)
1 Használati utasítás
1 „Garancia és szerviz“ füzet

Q

Műszaki adatok

Névleges felvett teljesítmény: 1450 W
Névleges feszültség: 230 V ~ 50 Hz
Leadott teljesítő képesség: max.15 Nm
Üresjárati fordulatszám: n
Fűrésztárcsa:

1800 - 5000 min

0

210 x 30 x 1,8 x 2,6 mm
Vágási mélység 90°-nál: 0 - 75 mm
Vágási mélység 45°-nál: 0 - 49 mm
Védettségi osztály: II / &

Zaj- és rezgésinformációk:

A mért értékek az EN 60745 szerint megállapítva.
A készülék A-értékelt zajnyomásszintje jellemző
mértékben 107,5 dB (A). Bizonytalansági tényező
K=3 dB. A zajszint munka közben nem lépheti túl a
120,5 dB (A).

Viseljen hallásvédőt!

Utalás: A rezgésterhelésnek egy bizonyos munka-

időszak időtartama alatti pontos felbecsülésére
azokat az időket is figyelembe kell venni, amelyek
alatt a készülék ki van kapcsolva, vagy habár jár,
valójában nem használják. Ez a teljes munkaidő­szak alatti rezgésterhelést jelentősen lecsökkentheti.

-1

Q

Általános biztonsági tudnivalók

J Figyelem! Mindegyik utasítást el kell olvasni.

A következőkben felsorolt utasítások betartása
közben elkövetett hibák áramütést, tűz kitörését
és / vagy súlyos sérüléseket okozhatnak.

34 HU

Általános biztonsági tudnivalók

ŐRIZZE MEG JÓL EZEKET AZ UTASÍTÁSOKAT.

1. A munkahelyre vonatkozó

utasítások

a) Tartsa a munka környékét tisztán és

rendben. Rendetlenség és kivilágítatlan mun-

kakörnyezet balesetekhez vezethet.

b)

folyadékok, gázak vagy porok talál-

c)

közben távol. Ha a figyelme elterelődik el-

Ne dolgozzon a készülékkel

robbanásveszélyes környe­zetben, amelyben gyúlékony

hatók. Az elektromos készülékek szikrákat

hoznak létre, amelyek a porokat vagy a gőzö­ket meggyújthatják.

 Tartsa a gyerekeket és más

személyeket is az elektro­mos szerszámok használata

veszítheti a készülék feletti uralmát.

2. Elektromos biztonság

a) A készülék hálózati dugójának talál-

ni kell a dugaljzatba. A hálózati du­gót semmiképpen sem szabad meg­változtatni. Védőföldeléssel ellátott
készülékeknél ne alkalmazzon
adapterdugót. A változatlan hálózati du-

gók és a találó dugaljzatok csökkentik az
áramütés kockázatát.

b) Kerülje el a testrészeinek a földelt fe-

lületekkel, mint pld. csövekkel, fűtőtes­tekkel, tűzhelyekkel és hűtőszekré­nyekkel való érintkezését. Az áramütés

veszélye nagyobb, ha a teste földelve van.

c)

megnöveli az áramütés kockázatát.
d)

felakasztására, vagy a hálózati du-

Tartsa a készüléket esőtől

vagy nedvességtől távol.
Víznek a készülékbe való behatolása´

Ne használja a készülék ká-

belét a rendeltetésétől eltérő­en a készülék hordozására,

gónak a dugaljzatból való kihúzására.

Tartsa a kábelt hőtől, olajtól, éles szélektől

vagy mozgásban levő készülékrészektől távol.
Sérült, vagy összekuszálodott kábelek növelik
az áramütés kockázatát.

e) Ha egy ekektromos készülékkel a

szabadban dolgozik, csak olyan
hosszabbító kábeleket használjon,
amelyek külterületre is engedélye­zettek. A külterületre engedélyezett kábel al-

kalmazása csökkenti az áramütés kockázatát.

3. Személyek biztonsága

a) Egy elektromos szerszámmal való

munka végzése során legyen mindig
figyelmes, ügyeljen arra, amit tesz
és járjon el mindig meggondoltan.
Ne használja a készüléket ha fáradt,
vagy ha drogok, alkohol, vagy or­vosságok hatása alatt áll. A készülék

használata közben már egy pillanat figyelmet­lenség is komoly sérülésekhez vezethet.

b)

védőfelszereléseknek mint pld. porvédő álarc-

c) Kerülje el a nem szándékos üzembevé-

d) Mielőtt a készüléket bekapcsolná,

e) Ne becsülje magát túl. Gondoskod-

Viseljen személyi védőfel-

szereléseket és mindig védő­szemüveget. A személyi

nak, csúszásbiztos cipőnek, védősisaknak vagy
hallásvédőnek az elektromos szerszám alkal­mazásának a módja és alkalmazása szerinti vi­selése, csökkenti a sérülések veszélyét.

telt. Bizonyosodjon meg róla, hogy mi­előtt a hálózati dugót a dugaljzatba
dugná a kapcsoló a „KI“-helyzetben
legyen. Ha az áramellátáshoz való csatlakozta-

táskor a készülék hordozása közben az ujját a
kapcsolón tartja, vagy a készülék máris be van
kapcsolva, az balesetekhez vezethet.

távolítsa el a beállító szerszámokat,
vagy csavarkulcsokat. Egy forgásban

levő készülékrészben található szerszám vagy
kulcs sérülésekhez vezethet.

jon egy biztos állásról és tartsa meg
mindig az egyensúlyát. Ezáltal a várat-

lan helyzetek előállása esetén a készüléket
jobban az ellenőrzése alatt tudja tartani.

35 HU

Általános biztonsági tudnivalók

f) Viseljen megfelelő ruházatot. Ne vi-

seljen laza ruházatot, vagy ékszere­ket. Tartsa a haját, a ruházatát és a
kesztyűjét távol a mozgó részektől.

A laza ruházatot, az ékszereket, vagy a hosszú
hajat a mozgásban levő részek elkaphatják.

g) Ha porelszívó vagy felfogó berendezé-

seket szereltek fel, bizonyosodjon meg
róla, hogy azok csatlakoztatva van­nak e és hogy az alkalmazásuk helyes
e. Ezeknek a berendezéseknek az alkalmazá-

sa csökkenti a porok általi veszélyeztetéseket.

4. Az elektromos szerszámokkal

való gondos járás és azok
gondos használata

a) A készüléket ne terhelje túl. A mun-

kájához használja az arra a célra
való elektromos szerszámot. A találó

elektromos szerszámmal a megadott teljesít­ménytartományban jobban és biztonságosab­ban dolgozik.

b) Ne használjon olyan elektromos

szerszámot, amelynek a kapcsolója
hibás. Egy elektromos szerszám, amelyet

nem lehet be- vagy kikapcsolni, veszélyes és
azt meg kell javíttatni.

c) Mielőtt készülékbeállításokat végez,

tartozékokat cserél, vagy a készülé­ket leteszi, húzza ki a hálózati dugót
a dugaljzatból. Ez az elővigyázatossági

lépés megakadályozza a készülék nem szán­dékos beindítását.

d) Tárolja a nem használatban levő

elektromos készülékeket e gyerekek
hatótávolságán kívül. Ne hagyja,
hogy a készüléket olyan személyek
használják, amelyek a készülék
használatában nem jártasok, vagy
ezeket az utasításokat nem olvasták
el. Az elektromos szerszámok veszélyesek, ha

azt tapasztalatlan személyek használják.

e) Ápolja gondosan a készüléket. Ellen-

őrizze, hogy a mozgó készülékré­szek kifogástalanul működnek e,
nem akadnak e, részek nem törtek e

el, vagy nem érte azokat olyan káro­sodás, amely a gép működését befo­lyásolná. A készülék használata
előtt javíttassa meg a megkároso­dott részeket. Sok baleset oka az elektro-

mos szerszámok rosszul végzett karbantartása.

f) Tartsa a vágószerszámokat élesen és

tisztán. Az éles vágószélekkel rendelkező
gondosan ápolt vágószerszámok kevésbbé
szorulnak be és könnyebb azoknak vezetni.

g) Alkalmazza az elektromos szerszá-

mot, a tartozékokat, a betétszerszá­mokat stb. Ennek az utasításnak
megfelelően és úgy, ahogy azokat
ennek a speciális készüléknek azt
előírták. Eközben vegye figyelembe a mun-

kafeltételeket és az elvégzendő tevékenységet.
Az elektromos szerszámoknak az előírt alkal­mazásoktól eltérő használata veszélyes helyze­tekhez vezethet.

Készülékspecifikus

biztonsági tudnivalók

J Biztosítsa, hogy a készüléket kizárólag 16 év

feletti személyek ennek a Használati utasítás­nak az utasításait figyelembevéve vegyék
üzembe!

Kerülje el az áramütés általi
életveszélyeket:

J

amelyeknek a részeit károsodás érte, ne ve-

J 230 V-osnak jelölt készülékek 220 V-al is

J Ne üzemeltesse a készüléket, nedves időben,

J Ha a szabadban dolgozik csatlakoztassa a ké-

Vizsgálja meg rendszeresen a készü-

lék, a hálózati kábel és a hálózati
dugó állapotát. Olyan készülékeket,

gyen üzembe. Sohase nyissa ki a készüléket.
Megkárosult készülékek, hálózati csatlakozó
vezetékek, vagy hálózati dugók áramütés általi
életveszélyt jelentenek. Javítási és alkatrészcse­re munkákat csak a szervizzel, vagy egy elekt­romos szakemberrel végeztessen..

üzemeltethetők.

és nedves környezetben sem.

szüléket a hálózathoz egy maximális 30 mA-es

36 HU

Általános biztonsági tudnivalók

kioldóáramú hibaáram (FI)-védőkapcsolón
keresztül. Csak külterületre engedélyezett
hosszabbítókábelt alkalmazzon.

Utalás: Tartsa a hálózati kábelt állandóan a gép
hatókörétől távol és vezesse azt el a géptől hátrafelé.

Vigyázat! Kerülje el a

sérülésveszélyt:

a) Tartsa a kezét távol a vágási tarto-

mánytól és a fűrésztárcsától. A má­sik kezével tartsa a pótfogantyút,
vagy a motorházat. Ha mindkét kezével

a körfűrészt tartja, akkor azokat a fűrésztárcsa
nem sértheti meg.

b) Ne nyúljon a munkadarab alá. A vé-

dőburkolat a munkadarab alatt nem védheti
meg a kezeit a fűrésztárcsától.

c) Igazítsa a vágási mélységet a mun-

kadarab vastagságához. A munkada­rab alatt a tárcsából egy fél fogmagasságnyi­nak kell kilátszani.

d) Sohase támassza alá a fűrészelni

való munkadarabot a kezével vagy
a lábaival. Biztosítsa a munkadara­bot egy szilárd alapon. A testrészeivel

való érintkezés, a fűrésztárcsa beszorulása,
vagy a gép feletti uralom elvesztése veszélyei­nek a minimalizálása miatt fontos a munkada­rab jó rögzítése,.

e) Ha olyan munkákat végez, amelyek

folyamán a vágószerszám rejtett
elektromos vezetékeket vagy a saját
hálózati kábelét eltalálhatja, a ké­szüléket csak a szigetelt tartófelüle­teinél fogva tartsa. Egy feszültség alatt

álló vezeték megérintése a készülék fémrészeit
szintén feszültség alá helyezi és az áramütés­hez vezethet.

f) Hosszanti vágásoknál használjon

egy ütközőt vagy egy egyenes veze­tő lécet. Ez megjavítja a vágási pontosságot

és lecsökkenti a fűrésztárcsa beszorulásának a
lehetőségét.

g) Használjon mindig megfelelő méretű

és találó felfogó furattal rendelkező
fűrésztárcsákat. Az olyan fűrésztárcsák,

amelyek a fűrész felszerelési részeihez nem ta-

lálnak, nem forognak simán és ez a gép feletti
uralom elvesztéséhez vezethet.

h) Sohase használjon sérült, vagy nem

odavaló fűrésztárcsa-alátéttárcsá­kat vagy - csavarokat. A fűrésztárcsa-alá-

téttárcsákat és - csavarokat kimondottan ennek
a fűrésznek a számára tevezték, optimális telje­sítmény és üzemi biztonság elérésére.

Visszarúgások okai és elkerülése:

a) A visszarúgás hirtelen reakciója egy elakadó,

beszoruló, vagy hibásan beillesztett
fúrésztárcsának, amely ahhoz vezet, hogy a
fűrész feletti uralom elvesztése miatt a fűrész
felugrik és a munkadarabból kifelé, a kezelő
személy felé mozdul.

b) Ha a fűrésztárcsa a bezáródó vágási résben

elakad vagy beszorul, akkor blokálódik, és a
motor forgató ereje a készüléket a kezelő sze­mély felé löki.

c) Ha a fűrésztárcsát a vágási résbe elfordítva,

vagy hibásan helyezi be, a hátsó
fűrésztárcsaszél fogai a munkadarab felületén
elakadhatnak, ezáltal a fűrésztárcsa kiugrik a
vágási résből és a fűrész visszaugrik a kezelő
személy irányába.

A kézi körfűrészre és a nyizható védő­burkolatra vonatkozó speciális bizton­sági tudnivalók
a) Minden egyes használat előtt vizs-

gálja meg, hogy a nyitható védőbur-

6

kolat
használja a fűrészt, ha az alsó fiók
nem szabadon mozgatható és nem
záródik azonnal. Sohase csatolja,
vagy kösse ki a nyitható védőburko­latot kinyitott állapotban. Ha a fűrész

véletlenül a földre esik, az alsó védőburkolat
elgörbülhet. Nyissa ki a visszahúzókarral a vé­dőburkolatot, és biztosítsa, hogy az szabadon
mozoghasson és minden vágási szög és mély­ség esetén se érhessen se a fűrésztárcsához,
se pedig más részekhez.

b) Ellenőrizze a nyitható védőburkolat

rugójának a működését. Ha a nyit­ható védőburkolat és a rugó nem
működnek kifogástalanul, a haszná-

kifogástalanul zár e. Ne

37 HU

Általános biztonsági tudnivalók

lat előtt hozassa rendbe a készülé­ket. Sérült részek, ragadós lerakodások, vagy

forgácsfelhalmozodások késleltetik az alsó
védőburkolat mozgását.

c) A nyitható védőburkolatot kézzel

csak különleges vágásoknál, mint
pld. „horonyvágások és szögvágá­sok“ nyissa ki. Nyissa ki a nyitható
védőburkolatot a visszahúzó karral
és engedje azt el, mihelyt a fűrész­tárcsa a munkadarabba hatolt. Min-

den más fűrészelési munkánál az alsó védőbur­kolatnak automatikusan kell működnie.

d) Ne tegye le a fűrészt a munkapadra,

vagy a földre anélkül, hogy a nyitha­tó védőburkolat a fűrésztárcsát el­fedje. Egy nem védett és utánfutó fűrésztár-

csa a fűrészt a vágás irányával ellentétes
irányba mozdítja, és mindent elfűrészel ami az
útjába akad. Vegye ennél figyelembe a fűrész
utánfutási idejét.

A kézi körfűrészre és a feszitő ékre
vonatkozó biztonsági tudnivalók
a) Használjon a behelyezett fűrésztár-

csához találó feszítőéket. A feszítőék-

nek vastagabbnak kell lenni a fűrésztárcsa tör­zsének a vastagságánál, de vékonyabbnak a
fűrésztárcsa fogszélességénél.

b) Állítsa be a feszítőéket a Használati

utasításban leírtak szerint. Téves vas­tagság, helyzet és beállítás lehetnek az okai
annak, hogy a feszítőék a visszarúgásokat
nem akadályozza meg hatásosan.

c) Alkalmazza mindig a feszítőéket, a

horonyvágásokat kivételével. A ho­ronyvágások elvégzése után szerelje fel újra a
feszítőéket. A horonyvágásoknál a feszítőék
zavar, és visszarúgásokat okozhat.

d) Ahhoz,hogy a feszítőék hathasson, a

fűrészelési résben kell neki lenni. Rö­vid vágásoknál a feszítőék hatástalan, és visz­szarúgásokat nem tud megakadályozni.

e) Ne üzemeltesse a fűrészt elgörbült

feszítőékkel. Már egy kisebb zavar is
lelassíthaja a védőburkolat záródását.

Kerülje el a készülék visszarúgását:

A visszarúgások a fűrész téves, vagy hibás haszná­latának a következményei. Azokat a következők­ben leírt megfelelő óvatossági eljárásokkal meg le­het akadályozni.
a) Tartsa a fűrészt mindkéz kezével szo-

rosan és állítsa a karjait olyan hely­zetbe hogy a visszarúgás erejének
ellen tudjon állni. Tartózkodjon min­dig a fűrésztárcsától oldalra, sohase
hozza azt a testével egyvonalba. Visz-

szarúgás esetén a körfűrész hátrafelé ugorhat,
de a kezelő személy urrá lehet a visszarúgási
erőkön, ha eennek érdekében megfelelő lépé­seket tesz.

b) Ha a fűrésztárcsa beszorul, vagy va-

lamilyen más ok miatt a fűrészelés
megszakad, engedje el a BE / KI­kapcsolót és tartsanyugodtan a fű­részt a munkadarabban, mindaddig
amíg az teljesen leáll. Sohase pró­bálja meg azt a munkadarabból el­távolítani, vagy visszafelé húzni, ad­dig amíg a fűrésztárcsa mozgásban
van, vagy egy visszarúgás előállhat.

Találja meg a fűrésztárcsa beszorulásának az
okát és megfelelő lépésekkel hárítsa azt el.

c) Ha a fűrészt, amely még a munkada-

rabban van újra el szeretné indítani,
központozza a fűrészelési résben a
fűrésztárcsát és vizsgálja meg, hogy a
fűrészfogak nem akadtak e el a mun­kadarabban. Ha a fűrésztárcsa szorul, akkor

újraindítás esetén az a munkadarabból kifelé
mozdulhat, vagy visszarúgást okozhat.

d) Egy beszoruló fűrésztárcsa miatti

visszarúgás kockázatának a csök­kentésére támassza alá a nagyobb
lemezdarabokat. A nagyobb lemezek a

saját súlyuk miatt behajolhatnak. A lemezeket
mindkét oldalon, a vágási rés közelében és a
széleken is, alá kell támasztani.

e) Ne használjon tompa, vagy sérült fű-

résztárcsákat. Tompa, vagy hibásan beállí­tott fogakkal rendelkező fűrésztárcsák a túl
szűk fűrészelési résben fokozott súrlódásnak
vannak kitéve, ezáltal a fűrésztárcsa beszorul­hat és az visszarúgást okozhat.

38 HU

Általános biztonsági tudnivalók

f) A fűrészelés előtt húzza szorosra a

vágási mélység és a vágási szög
beállítóit. Ha a beállítások fűrészelés köz-

ben megváltoznak, a fűrésztárcsa beszorulhat
és visszarúgás léphet fel.

g) Legyen különösen óvatos, ha egy

rejtett tartományban, pld. egy meg­lévő falban „horonyvágást“ végez.

Rejtett tárgyak a besüllyedő fűrésztárcsát fűrészelés
közben blokákhatják és visszarúgást okozhatnak.

Figyelmeztetés! Védje magát a

lézersugarakkal szemben:

Lézersugárzás

Ne nézzen közvetlenül a sugárba!

Maximális kimeneti teljesítmény ≤ 1 mW

Lézer 2. osztály

Hullámhossz: 650 nm

J Ne nézzen közvetlenül a lézersugárba, ill. a

nyílásba, amelyből az kilép.

J Sohase irányatsa a lézersugarat tükröző felüle-

tekre, személyekre, vagy állatokra. A lézersu­garaknak a szemekre való rövid idejű ráhatása
is szemsérülésekhez vezethet.

J Sohase nyissa ki a lézer rátét házát.
J Ha a készüléket huzamosabb ideig nem hasz-

nálja, távolítsa el az elemeket az elemrekeszből.

Így jár el helyesen:

J Veszély esetén húzza ki azonnal a hálózati

dugót a dugaljzatból.

J Sohase használja a készüléket a rendeltetésé-

től eltérő célokra.

J A készüléknek mindig tisztának, száraznak és

olaj illetve kenőzsírmentesnek kell lenni.

J Helyhezkötött alkalmazásnál a készüléket

csak újraelindulási gátlóval ellátott fűrészaszta­lon szabad üzemeltetni.

J A készüléket csak bekapcsolt állapotban ve-

zesse a munkadarabhoz.

J Vezesse a készüléket munka közben mindi a

testével ellentétes irányba.

J Azbeszttartalmú anyagokat nem szabad meg-

munkálni.

J A vágás vonalának felül és alul akadálymen-

tesnek kell lenni.

J A fűrésztárcsának nem szabad a munkadarab-

ból több mint 3 mm-re kiállni.

J Fűrészelés közben ügyeljen arra, hogy szegek-

be, csavarokba stb. ne vágjon.

J Ne dolgozzon a készülékkel a feje felett.
J Óvja a fűrésztárcsát lökésektől és ütésektől és

ügyeljen arra, hogy ne akadjon el.

J A kikapcsolás után ne fékezze le a fűrésztárcsát.
J Olyan fűrésztárcsákat, amelyek repedésekkel

rendelkeznek, vagy amelyek alakja megválto­zott, nem szabad használni. HSS- (nagyteljesít­ményű gyorsvágóacél) fűrészlapokat nem sza­bad használni.

J A gépen végzett mindenfajta munka előtt, pld.

az alaplemez beállítása stb., húzza ki mindig
a hálózati dugót a dugaljzatból.

J Járó gépnél sohase távolítson el forgácsokat,

vagy szillánkokat.

J Fák vagy olyan anyagok megmunkálásánál,

amelyek folyamán az egészségre káros porok
keletkeznek, a kézi körfűrészt egy megfelelő,
megvizsgált porelszívó berendezéshez kell
csatlakoztatni.

J Alkalmazza mindenképpen a kézi körfűrész

integrált védőberendezéseit pld.a
bekapcsolásgátlót és a nyitható védőburkolatot.

J Biztosítsa, hogy a fűrésztárcsavédelem mind-

egyik mozgatható része akadás nélkül működ­jön és mindegyik szerkezet amely a fűrésztár­csa elfedésére szolgál kifogástalanul
működjön.

J Kézzel vezetett üzemben ne rögzítse a BE / KI-

kapcsolót.

39 HU

Q

Üzembevétel

A PHKS 1450 LASER kézi körfűrész egy Intelligent
Power Control-al rendelkezik.

Ez az automatikus erőutánpótlás úgy hat, hogy
egy bizonyos fordulatszámtartományban a teljesít­mény keményebb és ellenállóbb anyagok megmun­kálásánál is állandó marad.

Q

Be- és kikapcsolás

Bekapcsolás:

j Nyomja a bekapcsolás reteszelőt

2

balra,

vagy jobbra és tartsa azt lenyomva.

j Működtesse a BE / KI-kapcsolót

8

. Miután a
gép beindult, elengedheti a bekapcsolás rete­szelőt.

A kézi körfűrész egy elektronikus

lágyindítással van ellátva.

A motor késleltetve indul el.

Üzembevétel

vágási mélységet és húzza a szárnyas csavart
újra szorosra.

Q

A párhuzamos ütköző beállítása

j Oldja ki az alaplemezenen 7 a szárnyas csa-

10

vart

és helyezze a párhuzamos ütközőt 12
a befogóba
újra szorosra.

Q

A lézer be- / kikapcsolása

Bekapcsolás:

j Tolja a lézer BE / KI-kapcsolóját

helyzetbe.

Kikapcsolás:

j Tolja a lézer BE / KI-kapcsolóját

helyzetbe.

Utalás: Ha az elemek elhasználódtak, cserélje ki
azokat két AAA 1,5 V-os elemre.

11

. Húzza a szárnyascsavart 10

14

az „I“

14

a „0“

Kikapcsolás:

j Engedje el újra a BE / KI-kapcsolót

Q

A vágási szög beállítása

8

.

A vágási szöget a vágási szög skála segítségével
tudja megszabni.

j Oldja ki mindkét oldalon a vágási szög beállí-

4

tó

szárnyas csavarjait / szorítócsapjait, állítsa
be a skálán a kívánt szöget és húzza a szárnyas
csavarokat / szorítócsapokat újra szorosra.

Q

A vágási mélység beállítása

Utalás: Ajánljuk hogy a vágási mélységet az
anyagvastagságnál kb. 3 mm-el nagyobbra állítsa.
Ezáltal egy tiszta vágást ér el.

j Oldja ki a vágási mélység beállító

nyas csavarját, állítsa be a skálán

5

szár-

15

a kívánt

Q

A kézi körfűrész kezelése

1. Kapcsolja be a gépet – a » Be- és kikapcsolás
« -ban leírtak szerint – és helyezze azt az alap-

7

lemez

elülső szélével a megmunkálandó

anyagra.

2. Igazítsa a gépet a párhuzamos ütközőhöz

12

vagy egy rárajzolt vonalhoz ill. a lézerhez.

3. Tartsa a gépet mindkét kezével a fogantyúknál
fogva (lásd az A ábrát) és mérsékelt nyomás­sal fűrészeljen.

Q

A fordulatszám beállítása

1

j Csavarja a beállító tárcsát

a kívánt fordu­latszám fokzatra (nyíljelzés G)
(1 = legalacsonyabb fordulatszám / 6 =
legmagasabb fordulatszám):

,

40 HU

Üzembevétel

Igazodjon a következő, nem kötelező beállításokhoz
ill. igazítsa a beállító tárcsán

1

a fordulatszámot

individuálisan a megfelelő fokzatra.

Anyag Fordulat

szám
fokozat

Kemény- és puhafa (telifa)
kereszt- és hosszanti vágás

Forgácslapok, keményfarostlemezek 6

Forgácslemezek 6

Bútorlapok, rétegelt falemezek 6

Bevont és furnírozott forgácslapok 6

PVC-lapok 3-5

Akrilüveg lemezek, plexiüveg 2-4

Aluminium lemezek 4-6

Aluminium profilok 4-6

Gipszkarton lemezek 1-2

Kőgyapot lemezek 1-2

Cementtel összekötött forgácslemezek 1-2

6

A kerületi sebesség minimális ill. maximális fordulat­számnál:

1. fokozat 1.800 U/
perc

6. fokozat 5.000 U/
perc

KS 20 méter/mp

KS 55 méter/mp

Vegye figyelembe, hogy a vágási sebesség a
külömböző fűrésztárcsáktól, anyagoktól valamint a
haladási erőtől függően mindig kisebb az üresjára­ti kerületi sebességnél (KS).

Q

Forgácselszívás csatlakoztatása

Q

A fűrésztárcsa cseréje

m Vigyázat! A tengelyrögzítést csak kihúzott
hálózati dugónál működtesse!

1. Előszőr távolítsa el a párhuzamvezetőt
szárnyascsavar

10

kioldása által.

12

, a

2. Helyezze a vágásmélységet (a vágásmélység

5

beállító

szárnyascsavarjának a kioldásával)

a minimális helyzetbe, 0 mm.

3. Hajtsa vissza a nyitható védőfedelet

6

és te-

gye le a készüléket.

4. Működtesse a tengelyrögzítőt

3

(amíg beug­rik) és oldja ki a szállítmánybeli belső
hatlapkulccsal a rögzítőcsavart
vegye le a rögzítőcsavart a tárcsával
rögzítő peremet

20

(lásd a D ábrát).

21

. Ezután

21

és a

5. Vegye le a fűrésztárcsát.

6. A fűrésztárcsa behelyezését ennek megfelelő­en fordított sorrendben kell elvégezni.

7. Működtesse a tengelyrögzítőt

3

(amíg az be­ugrik) és húzza a belső hatlapkulccsal a
rögzítőcsavart

21

szorosra.

m Figyelem! A fűrésztárcsán levő nyíl irányá-
nak egyezni kell a forgási irány-nyíllal (a forgási
irány jelzése a készüléken).

j Biztosítsa, hogy a fűrésztárcsa megfeleljen a

szerszám tengely fordulatszámának.

Q

A feszítőék kiszerelése és

beállítása

m Vigyázat! A feszítőék 16 és a fűrésztárcsa
közötti távolságnak nem szabad 5 mm-nél na­gyobbnak lenni. Ha a feszítőéket pld. horonyvágá­sokhoz eltávolítanák, a feszítőék visszahelyezése­kor ezt a távolságot feltétlenül be kell tartani (lásd
az F ábrát).

j Dugja a porelszívás adapterét 24 a forgácski-

dobásba.

j Csatlakoztasson egy engedélyezett por- és

forgácselszívót.

A feszítőék kiszerelése: (lásd az E ábrát )

1. Oldja ki a vágási mélység beállító

5

szárnyascsavarját és fordítsa a körfűrészt ütkö­zésig felfelé; a feszítőékrögzítő

22

láthatóvá

és elérhetővé válik.

41 HU

Üzembevétel / Tisztítás / Mentesítés / Információk

2. Csavarja ki a rögzítőcsavarokat 23 és vegye
le a feszítőéket

16

.

m Vigyázat! A horonyvágás elvégzése után a
további munkákhoz feltétlenül szerelje vissza a fe­szítőéket

16

.

A feszítőék beállítása: (lásd az F ábrát)

Állítsa be a feszítőék

16

és a fűrésztárcsa fogko­szorúja közötti távolságot max. 5 mm-esre és a fe­szítőék hegye és a fűrésztárcsa legmélyebb pontja
közötti távolságot max. 5 mm-esre.
Vegye a távolságokat figyelembe az F ábrán meg­adottak szerint.

Q

Tippek és trükkök

j Alkalmazza a vágási szög szerint az alaple-

mez megfelelő jelzéseit (a jelzések a párhuza­mos ütköző

10

szárnyas csavarja mögött talál­hatók): derékszögű vágás = 0° jelzés,
45°- vágás = 45° jelzés.

j A vágási élek felszakadását érzékeny felületek-

nél pld. valamilyen réteggel bevont forgácsle­mezeknél, vagy ajtóknál azáltal kerülheti el,
hogy egy kreppszalagot ragaszt a vágási vo­nalra. Ennek továbbá meg van az az előnye is,
hogy a kreppszalagra jobban lehet rajzolni
mint egy sima felületre. A vágási élek felszaka­dását még ennél is hatásosabban elkerülheti
egy a felületre szorított vékony fádarabbal
amelyet a munkadarabbal együtt fűrészel át.

Q

Mentesítés

A csomagolás környezetbarát anyagok­ból áll, amelyeket a helyi újraértékesítési
helyeken mentesíthet.

Ne dobja az elektromos szer-

számokat a háztartási szemétbe!

Az elektromos és elektronikus régi készülékekről szó­ló 2002 / 96 / EG europai irányelv és annak a nem­zeti jogszabályokba való átültetése szerint az elhasz­nált elektromos szerszámokat külön kell összegyűjteni
és egy környezetbarát újraértékesítéshez eljuttatni.
A kiszolgált készülék mentesítésének a lehetőségeit
községe, vagy városa illetékes hivatalánál tudhatja meg

Elemek mentesítése

Az elemeket a 91 / 157 / EEC irányelv szerint kell
újraértékesíteni és nem szabad őket a háztartási
szeméttel mentesíteni. Minden fogyasztó a törvény
szerint köteles, az összes elemet és akkut a közsé­ge / városrésze egyik gyűjtőhelyén, vagy a kereske­delemhez leadni.

Q

Információk

Q

 Szerviz

Országa illetékes szervizét a garancia-dokumentá­cióból nézheti ki.

.

Q

Tisztítás

j A munka befejezése után tisztítsa meg a

készüléket.

j A ház tisztítására használjon egy törlőruhát és

semmiesetre se benzint, oldószereket vagy
tisztítószereket.

J A készülékét csak szakképzett szakemberrel és

originál cserealkatrészekkel javíttassa. Ezáltal biz­tosítja, hogy a készülékének a biztonsága meg­marad.

42 HU

Információk

Q

Konformitásnyilatkozat /

Gyártó

Mi, a Kompernaß GmbH, Burgstr. 21,
D-44867 Bochum, Németország, ezúton
nyilatkozzuk, hogy ez a termék megfelel a
következő EG-irányelveknek :

Gépészeti irányelv
98 / 37 / EC

EG-alacsonyfeszültség-irányelv
2006 / 95 / EC

EN60745-1
EN60745-2-5

Elektromagnetikus összeférhetőség
2004 / 108 / EC

EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3
EN61000-6-1
EN61000-6-3
EN60825-1

Típus / A készülék megnevezése:

Kézi körfűrész PHKS 1450 LASER

Bochum, 31.10.2007

Hans Kompernaß

- Üzletvezető -

Fenntartjuk a jogot a továbbfejlesztés érdekében történő műszaki
módosításokra.

43 SI

Uvod

Predvidena uporaba žage ....................................................................................... Stran 44

Oprema ......................................................................................................................Stran 44

Vsebina kompleta ......................................................................................................Stran 45

Tehnični podatki ........................................................................................................ Stran 45

Splošna varnostna navodila .................................................................. Stran 45

Delovno mesto ........................................................................................................... Stran 46

Električna varnost ......................................................................................................Stran 46

Varnost oseb .............................................................................................................. Stran 46

Skrbno ravnanje in uporaba električnih orodij .......................................................Stran 47

Orodju specifična varnostna navodila ...................................................................Stran 47

Zagon

Vklop in izklop ........................................................................................................... Stran 50

Nastavitev kota reza ................................................................................................. Stran 50

Nastavitev globine reza ...........................................................................................Stran 51

Nastavitev vzporednega vodila ..............................................................................Stran 51

Izklop / vklop laserja ................................................................................................. Stran 51

Uporaba ročne krožne žage ................................................................................... Stran 51

Nastavitev števila vrtljajev ........................................................................................Stran 51

Priključek odsesavanja žagovine ............................................................................. Stran 51

Menjava lista žage ................................................................................................... Stran 52

Demontaža in montaža zagozde reže ................................................................... Stran 52

Namigi in posebni prijemi ........................................................................................Stran 52

Kazalo

Čiščenje ..................................................................................................................... Stran 52

Odstranjevanje .................................................................................................. Stran 52

Informacije

Servis .......................................................................................................................... Stran 53

Izjava o skladnosti / izdelovalec .............................................................................. Stran 53

44 SI

Uvod

V teh navodilih za uporabo se uporabljajo sledeči piktogrami / simboli:

Navodila za uporabo preberite!

Upoštevajte opozorila in varnostne napotke!

Pozor, nevarnost električnega udara! Nevarna
električna napetost – smrtna nevarnost!

Pozor, laser!
Ne izpostavljajte se laserskemu žarku.

Nevarnost eksplozije

V

n

~

0

Volti (izmenična napetost)

Osnovno število vrtljajev v prostem teku Tako ravnate varno!

Embalažo in napravo odstranite okolju prijazno!

Ročna krožna žaga
PHKS 1450 LASER

Q

Uvod

W

Watt (delovna moč)

Električno orodje zaščitnega razreda II;
dvojno izolirano

Nosite zaščitna očala, ščitnike sluha, protiprašno
zaščitno masko in zaščitne rokavice.

Otrok in drugih oseb med uporabo električnega
orodja ne pustite blizu.

Napravo zavarujte pred dežjem in mokroto.
Vdor vode v električno napravo zviša tveganje
za udar električnega toka.

Poškodovana naprava, omrežni kabel ali vtič
pomenijo smrtno nevarnost zaradi električnega
udara. Redno preverjajte stanje naprave, omre­žnega kabla, omrežnega vtiča.

umetno maso in lahek gradbeni material. Pri tem ne
pozabite, da je že montiran list žage primeren samo
za žaganje lesa. Vsaka drugačna uporaba ali spremi­njanje stroja velja za nepravilno ravnanje in pomeni
visoko tveganje nevarnosti povzročitve nezgod.
Ni primerno za uporabo v obrtnih delavnicah.

Pred prvim začetkom obratovanja se ob-

vezno seznanite s funkcijami naprave in

se informirajte o pravilnem rokovanju
z električnim orodjem. V ta namen preberite sledeča
navodila za uporabo. Ta navodila dobro shranite.
Če napravo predate tretjim osebam, jim zraven iz­ročite tudi vse dokumente.

Q

Predvidena uporaba žage

Žaganje vzdolžnih, prečnih in zajeralnih rezov pri
trdnem zgornjem sloju v masivni les, iverne plošče,

Q

Oprema

1

Kolo za nastavitev izbire števila vrtljajev

2

Vklopna zapora

3

Mehanizem aretacije

4

Izbira kota reza

5

Izbira globine reza

6

Dvižni zaščitni pokrov

7

Osnovna plošča

8

Stikalo za VKLOP / IZKLOP

9

Izmet žagovine

10

Krilati vijak za vzporedna vodila

45 SI

11

Nastavek vzporednih vodil

12

Vzporedna vodila

13

Nastavek za laser

14

Stikalo za VKLOP/IZKLOP laserja

15

Skala globine reza

16

Zagozda reže

17

Dodatni ročaj

18

Pogonsko vreteno

19

Prirobnica

20

Natezna prirobnica

21

Natezni vijak s podložko

22

Pritrditev zagozde reže

23

Vijaki za pritrjevanje

24

Nastavek za odsesavanje prahu

Q

Vsebina kompleta

1 Ročna krožna žaga
1 Vzporedno vodilo
1 Nastavek za odsesavanje prahu
1 Šestkotni notranji ključ
2 Baterije micro AAA 1,5 V (za laser)
1 Navodila za uporabo
1 Zvezek „Garancija in servis“

Uvod / Splošna varnostna navodila

Ocenjeni pospešek, tipično:

Vibracije na dlani in roki a
Negotovost K = 1,5 m / s

OPOZORILO!

= 2,309 m / s

h

2

Nivo nihanja, ki je naveden
v teh navodilih, je bil merjen skladno z merilnim
postopkom, normiranim po standardu EN 60745, in
se ga lahko uporablja za primerjavo naprav.
Nivo nihanja se bo spreminjal skladno z uporabo
električnega orodja in lahko v nekaterih primerih leži
nad vrednostjo, navedeno v teh navodilih. Kadar se
električno orodje redno uporablja na tak način, bi
nihajno obremenitev lahko podcenili.

Opozorilo: Za natančno oceno nihajne obreme­nitve med določenim delovnim obdobjem je treba
upoštevati tudi čase, v katerih je naprava izklopljena
in sicer teče, vendar pa ni dejansko v uporabi.
To lahko nihajno obremenitev preko celotnega
časov-nega obdobja občutno zmanjša.

2

Q

Tehnični podatki

Nazivna vhodna moč: 1450 W
Nazivna napetost: 230 V

~

50 Hz
Oddajna moč: 15 Nm max.
Št. vrtljajev v prostem teku: n

1800 - 5000 min

0

List žage: 210 x 30 x 1,8 x 2,6 mm
Globina reza pri 90°: 0 - 75 mm
Globina reza pri 45°: 0 - 49 mm
Razred zaščite: II / &

Podatki o hrupu in vibracijah:

Merjene vrednosti so bile določene v skladu z
EN 60745. Nivo zvočnega tlaka naprave po A­vrednotenju tipično znaša 107,5 dB (A). Negoto­vost K=3 dB. Nivo hrupa pri delu lahko presega
120,5 dB (A).

Uporabljajte zaščitne glušnike!

-1

Q

Splošna varnostna navodila

J Pozor! Navodila za uporabo morate prebrati

v celoti. Navodila, ki so navedena v nadaljeva­nju, morate upoštevati, neupoštevanje lahko
povzroči električni udar, požar in/ali hude po­škodbe.

46 SI

Splošna varnostna navodila

NAVODILA SKRBNO SHRANITE.

1. Delovno mesto

a) Poskrbite, da bo vaše delovno mesto

vedno čisto in pospravljeno. Nered in

neosvetljena delovna področja so lahko vzrok
za nezgode.

b)

nahajajo vnetljive tekočine, plini ali

c)

oddaljene od mesta uporabe. Če vaša

Z orodjem ne delajte v okoli-

ci, kjer obstaja nevarnost
eksplozije in v kateri se

prah. Električna orodja proizvajajo iskrice, ki

bi lahko povzročile vžig prahu ali pare.

 Poskrbite, da bodo otroci in

druge osebe med uporabo
električnega orodja dovolj

pozornost ni v celoti usmerjena na delo, lahko
izgubite nadzor nad orodjem.

2. Električna varnost

a) Vtič mora ustrezati vtičnici. Vtiča v

nobenem primeru ne smete spremi­njati. Ne uporabljajte dodatnih vti­čev skupaj z ozemljenimi stroji. Origi-

nalni vtiči in ustrezne vtičnice močno zmanjšajo
nevarnost električnega udara.

b) Preprečite stik telesa z ozemljenimi po-

vršinami, kot so cevi, grelci, štedilniki
in hladilniki. Obstaja povečano tveganje elek-

tričnega udara, če je vaše telo ozemljeno.

c)

električnega udara.
d)

orodja ali vlečenje, da bi tako iz vtič-

 Stroj zaščitite pred dežjem

ali pred vlago. Vdor vode v ele­ktrični stroj poveča tveganje

Kabla nikoli ne uporabljajte

v napačne namene, kot je
npr. nošenje orodja, obešanje

nice potegnili vtič. Poskrbite, da ka­bel ne bo v bližini vročine, olja, ostrih
robov ali gibljivih delov stroja. Poško-

dovan ali zavozlan kabel poveča tveganje ele­ktričnega udara.

e) Kadar z električnim orodjem delate

na prostem, uporabljajte sami po­daljške, ki so primerni za uporabo
na prostem. Uporaba podaljška, ki je

primeren za uporabo na prostem, zmanjša
tveganje električnega udara.

3. Varnost oseb

a) Ves čas bodite pozorni, pazite, kaj

delate in pri delu z električnim orod­jem ravnajte razumno. Orodja ne
uporabljajte, če ste utrujeni ali če ste
pod vplivom droge, alkohola ali
zdravil. Trenutek nepozornosti med uporabo

orodja lahko povzroči resne poškodbe.

b)

zaščitne opreme kot so maska za prah, delovni

c) Preprečite nepredviden in neželen

d) Pred vklopom orodja odstranite vsa

e) Ne precenjujte se. Poskrbite za va-

f) Oblečeni bodite v primerna oblačila.

Vedno uporabljajte osebno

zaščitno opremo in vedno
zaščitna očala. Uporaba osebne

čevlji z zaščito proti drsenju, zaščitna čelada
ali zaščita sluha, odvisno od načina uporabe
električnega orodja, zmanjšuje tveganje na­stanka poškodb.

vklop. Prepričajte se, da je stikalo
vedno na poziciji »IZKLOP« in šele
nato vključite vtič v vtičnico. Če imate

med nošenjem orodja prst na stikalu ali če pri­ključite na električno napajanje že vklopljeno
orodje, lahko pride do nezgode.

orodja, ki jih potrebujete za nastavi­tve in vse vijačne ključe. Orodje ali ključ

v vrtečem se delu orodja bi lahko povzročil po­škodbe.

ren stabilen položaj in vsak trenutek
poskrbite za ravnotežje. Tako boste

orodje bolje nadzorovali tudi v morebitnih ne­pričakovanih situacijah.

Ne nosite širokih oblačil ali nakita.
Poskrbite, da v bližino vrtečih se de­lov stroja ne pridejo lasje, oblačila in
rokavice. Ohlapna oblačila, nakit ali dolgi

lasje bi se lahko ujeli v premikajoče se dele.

47 SI

Splošna varnostna navodila

g) Kadar je vgrajena oprema za odse-

savanje ali prestrezanje prahu, se
prepričajte, da je oprema priključe­na in pravilno uporabljena. Uporaba

opreme zmanjša ogrožanje zaradi prahu.

4. Skrbno ravnanje in uporaba

električnih orodij

a) Stroja ne preobremenjujte. Pri svo-

jem delu uporabljajte primerna elek­trična orodja. Z ustreznim električnim orod-

jem boste delali bolje in varneje v navedenem
območju zmogljivosti.

b) Električnega orodja ne uporabljajte,

če je njegovo stikalo okvarjeno. Elek­trično orodje, ki ga ne morete vklopiti ali izklo­piti, je nevarno in pred uporabo ga je nujno
potrebno popraviti.

c) Vtič izključite iz vtičnice preden boste

začeli spreminjati nastavitve orodja,
menjati dodatno opremo ali preden
boste orodje odložili. Ti varnostni ukrepi

preprečujejo neželen vklop orodja.

d) Kadar električnega orodja ne upora-

bljate, ga hranite izven dosega
otrok. Ne dovolite, da bi orodje upo­rabljale osebe, ki tega ne znajo ali
osebe, ki navodil za uporabo niso
prebrale. Električna orodja so nevarna, če

jih uporabljajo neizkušene osebe.

e) Orodje skrbno negujte. Preverjajte,

če gibljivi deli brezhibno delujejo in
se ne zatikajo, če so deli morda zlo­mljeni ali poškodovani, če to morda
vpliva na delovanje orodja. Poskrbi­te, da bodo poškodovani deli orodja
pred nadaljnjo uporabo popravljeni.

Vzrok mnogih nezgod tiči v slabo vzdrževanih
električnih orodjih.

f) Poskrbite, da bodo rezalna orodja

vedno ostra in čista. Skrbno vzdrževana
rezalna orodja z ostrimi rezili se ne zatikajo in
so lažje vodljiva.

g) Električna orodja, dodatno opremo,

nastavke itd. uporabljajte v skladu z
navodili za uporabo in na način, ki je

predpisan posebej za ta specialni tip
stroja. Vedno upoštevajte delovne po­goje in vrsto dela, ki ga želite opraviti.

Uporaba električnih orodij v namene, ki se razli­kujejo od namenov, ki jih je predvidel proizvaja­lec, lahko povzroči nastanek nevarnih situacij.

Orodju specifična

varnostna navodila

J Poskrbite, da bodo orodje uporabljale samo

osebe, starejše od 16 let, ki bodo natančno
upoštevale vsa navodila v tem priročniku za
uporabo!

Preprečite življenjsko nevarnost
zaradi električnega udara:

J

Orodja nikoli ne odpirajte. Poškodovana orod-

Popravila ali zamenjavo obrabljenih delov

J Orodja z oznako 230 V lahko uporabljate tudi

J Orodja ne uporabljajte, kadar je vlažno, niti

J Kadar delate na prostem, priključite orodje na

Opozorilo: Električni kabel naj bo ves čas izven de­lovnega področja stroja in ne speljite ga za strojem.

a) S svojimi rokami nikoli ne segajte v

Redno preverjajte stanje orodja, ele-

ktričnega kabla in vtiča. Orodja s to­vrstnimi poškodbami ne uporabljajte.

ja, napeljava električnega priključka ali elek­trični vtič pomenijo življenjsko nevarnost zaradi
električnega udara.

smejo izvajati samo ustrezni servisi ali strokov­njak električar.

v okolju z 220 V.

ga ne uporabljajte v vlažnem okolju.

električno omrežje preko stikala z zaščito proti
okvarnem toku z maksimalno 30 A sprožilnim
tokom. Uporabljajte električni podaljšek, ki je
primeren za uporabo na prostem.

Pozor! Preprečite nevarnost
poškodb:

področje žage in lista žage. S svojo
drugo roko držite dodatni ročaj ali
ohišje motorja. Če z obema rokama držite

48 SI

Splošna varnostna navodila

krožno žago, list žage rok ne more
poškodovati.

b) Ne segajte pod obdelovanec. Zaščitni

pokrov vas pod obdelovancem ne more ščititi
pred listom žage.

c) Globino reza prilagodite debelini ob-

delovanca. Pod obdelovancem naj bi bila
vidna manj kot ena polna višina zoba.

d) Obdelovanca, ki ga želite žagati ni-

koli ne držite v rokah in ne naslanjaj­te ga čez noge. Obdelovanec morate
pritrditi na stabilno podlago. Pomemb-

no je, da je obdelovanec dobro pritrjen, saj
boste le tako zares zmanjšali nevarnost stika s
telesom, zatikanje lista žage ali izgubo nadzo­ra nad orodjem.

e) Kadar izvajate dela, pri katerih bi re-

zalno orodje lahko zadelo ob skrito
električno napeljavo ali svoj električ­ni kabel, orodje vedno držite samo
za izolirane ročaje. Stik z napeljavo, ki je

pod napetostjo lahko povzroči, da bodo pod
napetostjo tudi vsi kovinski deli stroja, kar bi
povzročilo električni udar.

f) Pri vzdolžnem rezu vedno upora-

bljajte nastavek ali ravno vodilo.
Tako boste izboljšali natančnost reza in zmanj­ša možnost, da bi se list žage zataknil.

g) Vedno uporabljajte samo liste žage v

pravi velikosti in z ustrezno odprtino
v sredini. Listi žage, ki bi ne ustrezali delom

žage, ne tečejo brezhibno v krogu in lahko
povzročijo izgubo nadzora.

h) Nikoli ne uporabljajte poškodovanih

ali napačnih podložk listov žage ali
vijakov. Podložke in vijaki listov žage so bili

konstruirani posebej za vašo žago, za njeno
optimalno delovanje in varno uporabo.

Vzroki in preprečevanje vzvratnih udarcev

a) Vzvratni udarec je nenadna reakcija zaradi za-

taknjenega, stisnjenega ali nepravilno naravna­nega lista žage, kar povzroči nekontroliran
dvig žage, ki se iz obdelovanca premakne v
smeri osebe, ki upravlja žago.

b) Kadar se list žage zatakne ali stisne v žagani

reži, se list zablokira in sila motorja udari orod­je v smeri osebe, ki uporablja orodje.

c) Če se list žage v žagani reži zasuče ali se na-

pačno usmeri, se lahko zobje zadnjega robu li­sta žage zataknejo v površini obdelovanca,
zaradi česar list žage sunkovito udari iz reže in
skoči nazaj v smeri osebe, ki uporablja orodje.

Posebna varnostna navodila za ročno
krožno žago in dvižen zaščitni pokrov
a) Pred vsako uporabo preverite, če se

dvižni zaščitni pokrov
zapira. Žage ne uporabljajte, če se
spodnji predal ne more prosto gibati
in se takoj zapre. Nikoli ne pripenjaj­te in ne zavezujte zaščitnega pokro­va v odprti poziciji. Če bi žaga nekontroli-

rano padla na tla, bi se spodnji zaščitni pokrov
lahko skrivil. Zaščitni pokrov odprite z vzvra­tno ročico in se prepričajte, da se prosto giblje
in se v nobenem kotu rezanja niti se v nobeni
globini rezanja ne dotika drugih delov.

b) Preverite delovanje vzmeti dvižnega

zaščitnega pokrova. Poskrbite, da bo
orodje pred uporabo servisirano, če
dvižni zaščitni pokrov in vzmet ne de­lujeta brezhibno. Poškodovani deli, lepljivi

ostanki ali kopičenje žagovine lahko povzročijo,
da spodnji zaščitni pokrov deluje z zakasnitvijo.

c) Dvižni zaščitni pokrov z roko odprite

samo pri posebnih rezih, kot sta »po­topni in kotni rez«. Dvižni zaščitni po­krov odprite z vzvratno ročico, ki jo
nato spustite, takoj ko list žage zare­že v obdelovanec. Pri vseh preostalih de-

javnostih žaganja mora spodnji pokrov delova­ti avtomatično.

d) Žage ne odlagajte na delovno klop

ali na tla, če dvižni zaščitni pokrov
ne pokriva lista žage. Nezaščiten list

žage, ki se še vrti, pomakne žago nasproti
smeri rezanja in prežaga vse, kar je na poti. Pri
tem upoštevajte čas vrtenja žage do zaustavitve.

Posebna varnostna navodila za ročno
krožno žago in zagozdo reže
a) Uporabljajte zagozdo reže, ki ustre-

za uporabljenem listu žage. Debelina

zagozde reže mora biti večja od debeline lista,
vendar tanjša od širine zoba lista žage.

6

brezhibno

49 SI

Splošna varnostna navodila

b) Naravnajte zagozdo reže, kot je opi-

sano v navodilih za uporabo. Napač­na moč, pozicija in naravnanost so lahko vzrok
temu, da zagozda reže ne more učinkovito
preprečiti udarca nazaj.

c) Zagozdo reže uporabljajte vedno, le

pri potopnem rezu ne. Po potopnem rezu
pa zagozdo reže ponovno vgradite na orodje.
Zagozda reže moti delo pri potopnih rezih in
lahko celo povzroči vzvratni udarec.

d) Da bo zagozda reže lahko delovala,

se mora nahajati v reži žaganja. Pri
kratkih rezih zagozda reže ni učinkovita in ne
more preprečiti vzvratnega udarca.

e) Žage ne uporabljajte s skrivljeno za-

gozdo reže. Že minimalna motnja lahko upo­časni zapiranje zaščitnega pokrova.

Preprečite vzvratni udarec orodja:

Vzvratni udarec je posledica nepravilne ali pomanjklji­ve uporabe žage. Lahko ga preprečite s primernimi
previdnostnimi ukrepi, ki so opisani v nadaljevanju.
a) Žago trdno držite z obema rokama

in roke postavite v položaj, v kate­rem boste lahko zadržali vzvratni
udarec. Vedno se držite ob strani li­sta žage, nikoli ne postavljajte lista
žage v linijo vašega telesa. V primeru

vzvratnega udarca lahko krožna žaga odskoči
nazaj, vendar uporabnik lahko silo vzvratnega
udarca obvlada, če se drži primernih ukrepov.

b) Če je list žage stisnjen ali če je žaganje

prekinjeno iz drugačnega vzroka,
izklopite stikalo za VKLOP / IZKLOP
in

žago še naprej držite v obdelovancu,
dokler se list žage popolnoma ne zau­stavi

. Nikoli ne poskušajte vzeti žage iz
obdelovanca in je ne vlecite nazaj, če se
list žage vrti ali še obstaja nevarnost
vzvratnega udarca. Ugotovite vzrok stiskanja

lista žage in ga odpravite z ustreznim ukrepanjem.

c) Če želite žago, ki je obtičala v obde-

lovancu, ponovno zagnati, najprej
centrirajte list žage v reži žaganja in
preverite, da se zobje žage niso za­taknili v obdelovanec. Če je list žage sti-

snjen, gre lahko iz obdelovanca ali pa povzroči
vzvraten udarec, kadar žago ponovno zaženete.

d) Velike plošče vedno podprite, saj

tako zmanjšate tveganje vzvratnega
udarca zaradi stisnjenega lista žage.

Velike plošče se lahko pod svojo lastno težo
upognejo. Plošče morate na obeh straneh, tako
v bližini reže žaganja kot tudi na robu, podpreti.

e) Ne uporabljajte nenabrušenih ali

poškodovanih listov žage. Listi žage s
topimi ali napačno usmerjenimi zobmi zaradi
preozke reže žaganja povzročajo povečano
trenje, stiskanje lista žage in vzvratni udarec.

f) Pred žaganjem trdno pritrdite na-

stavke za globino reza in nastavke
za kot reza. Če se nastavitve med žaga-

njem spreminjajo, se lahko list žage stisne in
pride so vzvratnega udarca.

g) Posebno previdni bodite, kadar izva-

jate „potopni rez“ v skritem območju,
npr. v obstoječo steno. Potopljeni list

žage lahko pri žaganju v skrite predmete za­blokira in povzroči vzvratni udarec.

Opozorilo! Zaščitite se pred

laserskim žarkom:

Ne glejte neposredno v laserski žarek!

Laserski žarek

Laser 2. razreda

Maksimalna izhodna moč ≤ 1 mW

Dolžina valov: 650 nm

J Ne glejte direktno v laserski žarek oz. v odprti-

no, iz katere žarek prihaja.

J Laserskega žarka ne usmerjajte v površine, od ka-

terih se odbija, v osebe ali živali. Že kratek pogled
v laserski žarek lahko povzroči poškodbe oči.

50 SI

Splošna varnostna navodila / Zagon

J Nikoli ne odpirajte ohišja z laserskim nastavkom.
J Baterije odstranite iz prostora za baterije na

nastavku laserja, če orodja dalj časa ne boste
uporabljali.

Tako ravnate pravilno:

J V primeru nevarnosti nemudoma izključite vtič

iz vtičnice.

J Orodja nikoli ne uporabljajte v neprave namene.
J Orodje mora biti vedno čisto, suho in brez olj

ali masti za mazanje.

J Pri stacionarni uporabi lahko orodje uporabljate

samo na mizi za žaganje, ki ima zaščito pred
ponovnim zagonom.

J Orodje mora biti vklopljeno, ko ga približate

obdelovancu.

J Orodje pri delu vedno pomikate v smeri proč

od telesa.

J Ne smete obdelovati materiala, ki vsebuje azbest.
J Na liniji reza ne sme biti preprek niti zgoraj niti

spodaj.

J List žage iz obdelovanca ne sme gledati več

kot 3 mm.

J Pri žaganju ves čas pazite, da ne boste žagali

žebljev, vijakov in podobnega.

J Orodja ne uporabljajte nad glavo.
J List žage zaščitite pred udarci in ne postavljajte

ga na rob.

J Nikoli ne poskušajte dodatno zaustavljati lista

žage po izklopu.

J Razpokanih listov žage, ali listov, ki so spreme-

nili obliko, ne smete uporabljati. HSS- listov (vi­sokozmogljivo jeklo za hitre reze) ne smete
uporabljati.

J Pred opravljanjem vsakršnih del na orodju, npr.

nastavitev osnovne plošče itd., vedno izključite
vtič iz vtičnice.

J Nikoli ne odstranjujte žagovine ali ostružkov,

kadar je orodje vklopljeno.

J Pri obdelovanju lesa ali materialov, pri katerih

nastaja zdravju škodljiv prah, morate na kro­žno žago priključiti ustrezno, testirano opremo
za odsesavanje.

J Nujno uporabljajte integrirano zaščitno opre-

mo krožne žage, npr. vklopno zaporo in dvižni
zaščitni pokrov.

J Zagotovite, da bodo vsi gibljivi deli zaščite

lista žage delovali brez zatikanja in bo vsa
oprema, ki povzroči pokrivanje lista žage,
delovala brezhibno.

J Stikala za VKLOP / IZKLOP v ročnem delovanju

ne fiksirajte.

Q

Zagon

Ročna krožna žaga PHKS 1450 LASER ima Intelli­gent Power Control.

Avtomatična preskrba z močjo povzroči, da ostane
moč v določenem področju števila vrtljajev tudi pri
obdelovanju trdnejših in odpornejših materialov
konstantna.

Q

Vklop in izklop

Vklop:

j Pritisnite vklopno zaporo

2

v levo ali desno in

jo držite.

j Aktivirajte stikalo VKLOP / IZKLOP

8

. Po zagonu

stroja lahko vklopno zaporo ponovno sprostite.

Ročna krožna žaga je opremljena

z elektronskim mehkim zagonom.

Motor starta z zakasnitvijo.

Izklop:

j Sprostite stikalo VKLOP / IZKLOP

Q

Nastavitev kota reza

8

.

Kot reza lahko nastavite s pomočjo skale kota reza.

j Sprostite krilate vijake / zatič izbire kota reza

4

na obeh straneh, nastavite želen kot na skali in
ponovno pritrdite krilati vijak/ zatič.

51 SI

Zagon

Q

Nastavitev globine reza

Opozorilo: Priporočamo, da globino reza

izberete, če je le mogoče vsaj ca. 3 mm višje kot je
debelina materiala. Tako boste dosegli čisti rez.

j Sprostite krilati vijak, nastavitve globine reza

5

, nastavite želeno globino reza na skali 15

in ponovno privijte krilati vijak.

Q

Nastavitev vzporednega vodila

j Sprostite krilati vijak 10 na osnovni plošči 7

in nastavite vzporedno vodilo

11

. Ponovno pritrdite krilati vijak 10.

Q

Izklop / vklop laserja

12

na nastavek

Vklop:

j Premaknite stikalo za VKLOP / IZKLOP laserja

14

na „I“.

Izklop:

j Premaknite stikalo za VKLOP / IZKLOP laserja

14

na „0“.

Pozor: Če bi bile baterije izrabljene, jih nadome­stite z dvema AAA 1,5 V baterijama.

Q

Uporaba ročne krožne žage

1. Stroj vklopite kot je opisano pod »Vklop in iz­klop« in nato položite na material s sprednjim
robom osnovne plošče

2. Naravnajte stroj na vzporedno vodilo

7

.

12

ali

na narisano linijo oz. na laser.

3. Stroj držite z obema rokama za ročaje (glej sl.
A) in žagajte z zmernim pritiskom.

Q

Nastavitev števila vrtljajev

1

j Kolo za nastavitev izbire

obrnite na želeno
stopnjo števila vrtljajev (Oznaka puščice G)
(1 = najmanjše število vrtljajevl / 6 = največje
število vrtljajev):

Orientirajte se na naslednje, neobvezujoče
nastavitve oz. ustrezno prilagodite število vrtljajev
na kolesu za nastavitve

Materjal Stopnja števila

Trd in mehak les (masiven les)
pri prečnih in vzdolžnih rezih

Iverne plošče, trde plošče 6

Iverne plošče 6

Panelke, vezan les 6

Plošče s prevleko ali furnirjem 6

PVC-plošče 3-5

Akrilne steklene plošče, pleksi steklo 2-4

Aluminijaste plošče 4-6

Aluminijasti profili 4-6

Mavčne plošče 1-2

Plošče iz kamene volne 1-2

Cementne iverne plošče 1-2

1

.

vrtljajev

6

Hitrost vrtenja znaša pri minimalnem oz. maksimal­nem številu vrtljajev ca.:

1. stopnja 1.800 U/min UGS 20 meter/sek

6. stopnja 5.000 U/min UGS 55 meter/sek

Ne pozabite, da je hitrost rezanja zaradi različnih
listov žage, materialov in zaradi moči pomikanja
vedno manjša, kot je hitrost kroženja v prostem teku.

Q

Priključek odsesavanja žagovine

j Namestite nastavek za odsesavanje prahu 24

v izmet žagovine.

j Priključite primerno odsesavanje prahu in

žagovine.

52 SI

Zagon / Čiščenje / Odstranjevanje

Q

Menjava lista žage

m Pozor! Aretacijo vretena sprožite samo, kadar
je električni vtič izklopljen!

1. Vzporedna vodila
jete krilati vijak

2. Nastavite globino reza (s pomočjo krilatega vi­jaka za izbiro globine reza
stopnjo, 0 mm.

3. Dvižni zaščitni pokrov
orodje zaustavite.

4. Aktivirajte aretacijo vretena
in z notranjim šestkotnim ključem sprostite nate­zni vijak

21

okrogle podložke
(glej tudi sliko D).

5. List žage snemite.

6. Namestitev lista žage poteka v obratnem vr­stnem redu, kot je opisano tukaj.

7. Aktivirajte aretacijo vretena
in privijte z notranjim šestkotnim ključem natezni

21

vijak

.

m Pozor! Puščica na listu žage mora biti skladna
s puščico smeri vrtenja (smer teka, označena na
orodju).

j Prepričajte se, da je list žage primeren številu

vrtljajev vretena orodja.

12

odstranite tako, da odvi-

10

.

5

) na minimalno

6

umaknite nazaj in

3

(da se zaskoči)

. Sedaj snemite natezni vijak z

21

in natezno prirobnico 20

3

(da se zaskoči)

m Pozor! Po potopnem rezu morate pred na-
daljnjimi deli zagozdo reže

16

nujno ponovno na-

mestiti.

Montaža zagozde reže: (glej tudi sl. F)

Razmak med zagozdo reže

16

in vencem zob lista
žage naj bo maksimalno 5 mm in med konico za­gozde reže in najglobljim delom lista žage naj bo
maksimalno 5 mm.
Upoštevajte razmake, kot je prikazano na sl. F.

Q

Namigi in posebni prijemi

j Glede na kot reza uporabljajte ustrezno označbo

na osnovni plošči (označba je za krilatim vijakom
za vzporedno vodilo

10

): pravokotni rez =

označba 0°, 45°-rez = označba 45°.

j Poškodovanje rezalnega roba pri občutljivih

površinah, npr. pri ivernih ploščah s prevleko
ali pri vratih preprečite tako, da na črto reza
prilepite krep-lepilni trak. To ima tudi druge po­zitivne lastnosti, saj na krep-trak lahko lažje ri­šete kot na gladko površino. Še bolj učinkovito
preprečite poškodovanje rezalnega roba z
vpetim tankim lesom, ki ga žagate skupaj z ob­delovancem.

Q

Demontaža in montaža

zagozde reže

m Pozor! Razmak med zagozdo reže 16 in li-
stom žage ne sme biti večji od 5 mm. Če morate
zagozdo reže npr. zaradi potopnih rezov odstrani­ti, je pri ponovni namestitvi zagozde reže to razda­ljo nujno potrebno ohraniti (gl. sl. F).

Demontaža zagozde reže (glej tudi sliko E)

1. Sprostite krilati vijak izbire globine reza
krožno žago potisnite navzgor do omejevala;
pritrditev zagozde reže

2. Vijake za pritrjevanje
zagozdo reže

16

22

se sprosti.

23

odstranite in snemite

.

5

in

Q

Čiščenje

j Po zaključenem delu orodje očistite.
j Za čiščenje ohišja uporabite krpo in nikoli v no-

benem primeru ne uporabljajte bencina, raz­redčil ali čistil.

Q

Odstranjevanje

Embalaža sestoji iz naravi prijaznih materi­alov, ki jih lahko odvržete v lokalne zbiralni­ke za recikliranje odpadkov.

Električnega orodja ne mečite

med hišne odpadke!

V skladu z evropsko direktivo 2002 / 96 / ES o
starih električnih napravah in njenim izvajanjem v

53 SI

Odstranjevanje / Informacije

narodnem pravu je treba električno orodje zbirati
ločeno in vrniti v naravi primerno ponovno predela­vo. Vse o možnostih za odstranjevanje odsluženih
naprav boste izvedeli pri vaši občinski ali mestni
upravi.

Odlaganje izrabljenih baterij

Baterije je potrebno odložiti v reciklažo v skladu z
direktivo ES 91 / 157 / EEC. Baterije nikakor ne
spadajo med gospodinjske odpadke. Vsak uporab­nik je po zakonu dolžan vse baterije in akumulator­je odložiti na zbirno mesto v njegovi občini / v nje­govem delu mesta ali v trgovini.

Q

 Informacije

Q

Servis

Pristojno servisno mesto v vaši državi je navedeno
v dokumentaciji o garanciji.

J Napravo dajte v popravilo samo kvalificirane-

mu strokovnemu osebju in samo z uporabo ori­ginalnih nadomestnih delov. S tem se zagotovi,
da varnost naprave ostane ohranjena.

Q

Izjava o skladnosti /

izdelovalec

Mi, podjetje Kompernaß GmbH, Burgstr. 21,
D-44867 Bochum, Nemčija, izjavljamo, da je ta iz­delek skladen s sledečimi direktivami ES:

Direktiva o strojih
98 / 37 / ES

Direktiva ES o nizkonapetostni
električni opremi
2006 / 95 / ES

EN60745-1
EN60745-2-5

Elektromagnetna kompatibilnost
2004 / 108 / ES

EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3
EN61000-6-1
EN61000-6-3
EN60825-1

Oznaka tipa / naprave:

Ročna krožna žaga PHKS 1450 LASER

Bochum, 31.10.2007

Hans Kompernaß

- direktor -

Pridržujemo si pravico do tehničnih sprememb.

54

55 CZ

Seznam obsahu

Úvod

Použití ke stanovenému účelu ................................................................................... Strana 56

Vybavení .................................................................................................................... Strana 56

Rozsah dodávky ........................................................................................................ Strana 57

Technické údaje .........................................................................................................Strana 57

Všeobecné bezpečnostní pokyny ..................................................... Strana 57

Pracoviště ................................................................................................................... Strana 58

Elektrická bezpečnost ...............................................................................................Strana 58

Bezpečnost osob ....................................................................................................... Strana 58

Pečlivé zacházení s elektrickými nástroji a jejich použití ....................................... Strana 59

Bezpečnostní pokyny specifické pro zařízení ........................................................ Strana 59

Uvedení do provozu

Zapínání a vypínání .................................................................................................. Strana 62

Nastavení úhlu řezu ..................................................................................................Strana 62

Nastavení hloubky řezu ............................................................................................ Strana 62

Nastavení rovnoběžného dorazu ............................................................................ Strana 63

Zapínání / vypínání laseru ........................................................................................ Strana 63

Manipulace s ruční kotoučovou pilou ..................................................................... Strana 63

Nastavení počtu otáček ...........................................................................................Strana 63

Připojení odsávání třísek ........................................................................................... Strana 63

Výměna pilového listu ...............................................................................................Strana 63

Demontáž a nastavení roztahovacího klínu ............................................................ Strana 64

Tipy a triky .................................................................................................................Strana 64

Čištění ......................................................................................................................... Strana 64

Zlikvidování .........................................................................................................Strana 64

Informace

Servis .......................................................................................................................... Strana 65

Prohlášení o shodnosti / výrobce .............................................................................Strana 65

56 CZ

Úvod

V tomto návodu k obsluze se používají následující piktogramy / symboly:

Čtěte návod k obsluze!

Dodržujte bezpečnostní pokyny a řiďte se
upozorněními!

Pozor na zranění elektrickým proudem! Nebez­pečné elektrické napětí – nebezpečí smrtelného
úrazu!

Pozor, laser! Nevystavujte se laserovému paprsk

Nebezpečí výbuchu!

V

n

~

0

Voltů (střídavé napětí)

dimenzační otáčky při chodě na prázdno Tak se budete bezpečně chovat.

Obal i přístroj nechte zlikvidovat v souladu s
předpisy o ochraně životního prostředí!

Ruční kotoučová brzda
PHKS 1450 LASER

Q

Úvod

Před prvním uvedením do provozu se

laskavě bezpodmínečně seznamte s

funkcemi stroje a informujte se o správném
zacházení s elektrickými nástroji. K tomu si přečtěte
následující návod k obsluze. Tento návod dobře
uschovejte. Všechny podklady rovněž vydejte při
předání zařízení třetímu.

Q

Použití ke stanovenému účelu

Řezání podlouhlých, příčných řezů a řezů pod úh­lem při pevné opěře v masivním dřevě, třískových

W

Wattů (příkon)

Elektrické nářadí ochranné třídy II;
dvojitá ochranná izolace

Noste ochranné brýle, ochranu sluchu, ochrannou
masku proti prachu a ochranné rukavice.

Nedovolte dětem ani jiným osobám, aby se přibližo­valy k elektrickému nástroji v době, kdy jej používáte.

Zařízení chraňte před deštěm nebo vlhkem. Vniknu­tí vody do elektrického zařízení zvyšuje riziko úrazu
elektrickým proudem.

Poškozený přístroj, síťový kabel nebo zástrčka
představují riziko ohrožení života elektrickým
proudem. Pravidelně kontrolujte stav zařízení,
síťového kabelu, síťové zástrčky.

deskách, umělé hmotě, lehkých stavebninách a leh­kých kovech. Přihlédněte přitom, že předmontova­ný pilový list se hodí jen k použití ve dřevě. Kteréko­liv jiné použití nebo změna na stroji neplatí jako
použití ke stanovenému účelu a skrývá značná ne­bezpečí úrazu.
Nehodí se k průmyslovému použití.

Q

Vybavení

1

Nastavovací kolečko k předvolbě počtu otáček

2

Zablokování zapnutí

3

Aretace vřetena

4

Předvolba řezného úhlu

5

Stupnice hloubky řezu

6

Ochranný kryt výkyvu

7

Základní deska

8

Spínač ZAP / VYP

9

Výhoz třísek

57 CZ

10

Křídlový šroub pro rovnoběžný doraz

11

Upínač rovnoběžného dorazu

12

Rovnoběžný doraz

13

Laserový nástavec

14

Spínač ZAP / VYP laser

15

Stupnice hloubky řezu

16

Roztahovací klín

17

Přídavná rukojeť

18

Hnací vřeteno

19

Příruba upínače

20

Upínací příruba

21

Upínací šroub s kotoučem

22

Upevnění roztahovacího klínu

23

Upevňovací šrouby

24

Adaptér k odsávání prachu

Q

Rozsah dodávky

1 ruční kotoučová pila
1 rovnoběžný doraz
1 adaptér k odsávání prachu
1 klíč s vnitřním šestihranem
2 baterie Micro AAA 1,5 V (pro laser)
1 návod k obsluze
1 sešit “Záruka a servis”

Úvod / Všeobecné bezpečnostní pokyny

Hodnocené zrychlení, typické:

Vibrace přenášené do rukou
a paží: a

= 2,309 m / s

h

Nejistota K = 1,5 m / s

VÝSTRAHA!

návodech byla naměřena měřicí metodou normovanou
podle EN 60745 a lze ji použít pro srovnání zařízení.
Hladina vibrací se mění podle použití elektrického
nástroje a může v mnohých případech přesahovat
hodnotu udanou v těchto návodech. Zátěž vibrace­mi by mohla být podceněna, používá-li se elektric­kého nástroje pravidelně tímto způsobem.

Upozornění: Pro přesný odhad zatížení vibrace­mi během určité pracovní časové oblasti by se měly
vzít na zřetel i doby, v nichž je zařízení vypnuto,
nebo je-li zařízení v chodu, avšak není skutečně
použito. Tím lze zatížení vibracemi přes celou pra­covní časovou oblast zřetelně zredukovat.

2

2

Hladina vibrací udaní v těchto

Q

Technické údaje

Jmenovitý příkon: 1450 W
Jmenovité napětí: 230 V ~ 50 Hz
Výstupní výkon: 15 Nm max.
Počet otáček naprázdno: n

1800 - 5000 min

0

-1

Pilový list: 210 x 30 x 1,8 x 2,6 mm
Hloubka řezu při 90°: 0 - 75 mm
Hloubka řezu při 45°: 0 - 49 mm
Ochranná třída: II / &

Informace o hluku a vibracích:

Naměřené hodnoty byly zjištěny podle EN 60745.
Úroveň hluku zařízení ohodnocená A činí vzhledem
k typu 107,5 dB (A). Nejistota K=3 dB. Hladinu hlu­ku při práci lze překročit 120,5 dB (A).

Noste ochranu sluchu!

Q

Všeobecné bezpečnostní

pokyny

J P o z o r ! Je zapotřebí si přečíst veškeré návody.

Chyby u dodržování níže uvedených návodů
mohou způsobit úraz elektrickým proudem,
požár a / nebo těžká poranění.

58 CZ

Všeobecné bezpečnostní pokyny

TYTO NÁVODY DOBŘE USCHOVEJTE.

1. Pracoviště

a) Svou pracovní oblast udržujte tak,

aby byla čistá a uklizená. Nepořádek a

neosvětlené pracovní oblasti mohou vést k úra­zům.

b)

kapaliny, plyny nebo prachy. Elektrické
nástroje vyrábějí jiskry, které mohou zapálit

c)

byste mohli ztratit kontrolu nad zařízením.

Nepracujte se zařízením

v okolí ohroženém výbu­chem, v němž se nacházejí

prach nebo páry.

Elektrické nástroje během

používání chraňte před dětmi
a jinými osobami. Při rozptýlení

2. Elektrická bezpečnost

a) Síťová zástrčka se musí hodit do zá-

suvky. Síťová zástrčka se nesmí žád­ným způsobem změnit. Nepoužívejte
zástrčky s adaptérem společně se
zařízeními s ochranným uzemněním.

Nezměněné zástrčky a lícující zásuvky snižují
riziko úrazu elektrickým proudem.

b) Vyhněte se tělesnému kontaktu s

uzemněnými povrchy, jako jsou po­trubí, topení, sporáky a chladničky.

Existuje zvýšené riziko úrazu elektrickým prou­dem, je-li vaše tělo uzemněno.

c)

úrazu elektrickým proudem.
d)

vytáhli zástrčku ze zásuvky. Chraňte

 Zařízení chraňte před deš-

těm nebo vlhkem. Vniknutí vody
do elektrického zařízení zvyšuje riziko

Nepoužívejte kabel k jiným

účelům, např. k nošení, zavě­šení zařízení nebo abyste

kabel před horkem, olejem, ostrými
hranami nebo se pohybujícími díly
zařízení. Poškozené nebo zapletené kabely

zvyšují riziko úrazu elektrickým proudem.

e) Při práci s elektrickým nástrojem

venku použijte jen prodlužovací ka­bely, které jsou povoleny pro vnější
oblast. Použití prodlužovacího kabelu povo-

leného pro vnější oblast snižuje riziko úrazu
elektrickým proudem.

3. Bezpečnost osob

a) Buďte neustále pozorní, dbejte na to,

co činíte a dejte se s rozumem do prá­ce s elektrickým nástrojem. Nikdy
nepoužívejte zařízení, jste-li unaveni
nebo pod vlivem drog, alkoholu a
léků. Už okamžik nepozornosti při použití

zařízení může vést k závažným poraněním.

b)

vybavení, jako je maska proti prachu, pro-

c) Zabraňte nechtěnému uvedení do

d) Před zapnutím zařízení odstraňte na-

e) Nepřeceňte se. Pečujte vždy o bezpeč-

f) Noste vhodný oděv. Nenoste volný

g) Jsou-li namontována zařízení k vysá-

Noste osobní ochranné vyba-

vení a vždy ochranné brýle.
Nošení osobního ochranného

tiskluzná bezpečnostní obuv, ochranná přilba
nebo ochrana proti sluchu, v závislosti na druhu
a použití elektrického nástroje, zmenšuje riziko
poranění.

provozu. Před zastrčením síťové zá­strčky do zásuvky se ujistěte se, že
se spínač nachází v poloze „VYP“.

Máte-li při nošení zařízení prst na spínači nebo
připojili-li jste už zařízení k zásobování proudem,
může dojít k úrazům.

stavovací nářadí nebo šroubováky.
Nástroj nebo šroubovák, který se nachází v ro­tujícím dílu zařízení může způsobit poranění.

nou stabilní polohu a udržujte neustále
rovnováhu. Tím můžete zařízení zejména

v neočekávaných situacích lépe kontrolovat.

oděv nebo šperky. Chraňte vlasy,
oděv a rukavice před pohyblivými
díly. Volný oděv, šperk nebo vlasy mohou být

zachyceny samopohyblivými díly.

vání a zachycování prachu, ujistěte
se, že jsou tato připojena a správně

59 CZ

Všeobecné bezpečnostní pokyny

použita. Správné použití těchto zařízení sni­žuje ohrožení prachem.

4. Pečlivé zacházení s elektrickými

nástroji a jejich použití

a) Zařízení nepřetěžujte. Pro práci pou-

žijte k tomu určených elektrických
nástrojů. S vhodným elektrickým nástrojem

pracujete lépe a bezpečněji v udaném výkon­nostním rozsahu.

b) Nepoužívejte elektrický nástroj, je-

hož vypínač je defektní. Elektrický ná­stroj, který nelze zapínat a vypínat, je nebez­pečný a musí se opravit.

c) Před nastavením zařízení, výměně

dílů příslušenství nebo odstavením
zařízení vytáhněte zástrčku ze zá­suvky. Toto preventivní opatření brání nechtě-

nému spuštění zařízení.

d) Nepoužité elektrické nástroje skla-

dujte tak, aby byly z dosahu dětí.
Zařízení nenechejte používat osoba­mi, které s ním nejsou seznámeny
nebo které si nepřečetly tyto návo­dy. Elektrické nástroje jsou nebezpečné, pou-

žívají-li je nezkušené osoby.

e) Ošetřujte zařízení s pečlivostí. Zkont-

rolujte, fungují-li pohyblivé díly zaří­zení a neuvázly-li, jsou-li díly zlome­né nebo poškozené, takže je funkce
zařízení ohrožena. Před použitím za­řízení nechejte poškozené díly opra­vit. Příčina mnohých úrazů tkví ve špatně udr-

žovaných elektrických nástrojích.

f) Udržujte řezací nástroje ostré a čisté.

Pečlivě ošetřované řezací nástroje s ostrými řeznými
hranami neuvíznou tak často a lze je snadněji vést.

g) Použijte elektrické nástroje, příslu-

šenství, náhradní nástroje atd. podle
těchto návodů a tak, jak je pro tento
speciální typ nástroje předepsáno.
Přitom přihlédněte k pracovním pod­mínkám a prováděné činnosti.

Použití elektrických nástrojů pro jiná než urče­ná použití může vést k nebezpečným situacím.

Bezpečnostní pokyny

specifické pro zařízení

J Ujistěte se, že výhradně osoby starší než 16 let

uvedou zařízení předpisově podle pokynů
v tomto návodu k obsluze do provozu!

Zabraňte ohrožení života v
důsledku úrazu elektrickým
proudem:

J

neuvádějte už více do provozu. Nikdy stroj ne-

Opravárenské a výměnné práce nechejte pro-

J Přístroje označené 230 V lze provozovat i s 220 V.
J Nikdy nepoužívejte zařízení ve vlhkém prostře-

J Pracujete-li venku, připojte zařízení prostřednic-

Upozornění: Síťový kabel se nesmí nacházet v okru­hu působení stroje a veďte jej dozadu ze stroje ven.

a) Nesahejte svýma rukama do řezací

b) Nesahejte pod obrobek. Ochranný po-

c) Přizpůsobte hloubku řezu tloušťce

d) Obrobek, který se má řezat, nikdy

Zkontrolujte pravidelně stav zařízení,

síťového kabelu a síťové zástrčky.
Stroje s těmito poškozenými díly

otvírejte. Poškozené stroje, síťové kabely nebo
síťové zástrčky jsou životu nebezpečné v dů­sledku úrazu elektrickým proudem.

vést jen místem servisu nebo elektrotechnickou
odbornou silou.

dí a v případě, že je vlhké.

tvím ochranného spínače proti chybnému prou­du (FI) s maximálním spouštěcím proudem 30
mA. Použijte pouze prodlužovacího kabelu po­voleného pro vnější oblast.

Pozor! Zabraňte nebezpečí

poranění:

oblasti a na pilový list. Držte vždy
druhou rukou přídavnou rukojeť
nebo těleso motoru. Drží-li obě ruce ko-

toučovou pilu, nemůže pilový list ruce zranit.

klop nemůže pod obrobkem chránit před pilo­vým listem.

obrobku. Pod obrobkem by měla být vidět
méně než polovina výšky zubu.

nedržte v ruce nebo nad nohou.

60 CZ

Všeobecné bezpečnostní pokyny

Obrobek zajistěte na stabilním pod­kladu. Je důležité obrobek upevnit tak dobře,

aby se minimalizovalo nebezpečí vycházející z
kontaktu s tělem, uvíznutí pilového listu nebo
ztráta kontroly.

e) Zařízení držte na izolovaných úchyt-

ných plochách, konáte-li práce, při
nichž by se řezný nástroj mohl do­tknout skrytých proudových vodičů
nebo síťového kabelu. Při kontakt s vodi-

čem pod napětím jsou i pod napětím kovové
části dílů přístrojů, což způsobí úraz elektric­kým proudem.

f) Při podélném řezání použijte vždy

doraz nebo rovné vedení hrany. Tím
se zlepší přesnost řezu a zmenší možnost, že
pilový list uvízne.

g) Použijte vždy pilových listů se správ-

nou velkostí a s lícujícím upínacím ot­vorem. Pilové listy, které nelícují s montážními

díly pily, hází a způsobí ztrátu kontroly.

h) Nikdy nepoužívejte poškozených

nebo chybných podložek nebo šrou­bů pilových listů. Podložky a šrouby pilo-

vých listů byly konstruovány speciálně pro vaši
pilu, pro optimální výkon a provozní bezpeč­nost.

Příčiny zpětného rázu a jeho zabránění:

a) Zpětný ráz je náhlá reakce v důsledku zasek-

nutého, sevřeného nebo chybně seřízeného pi­lového listu, která vede k tomu, že se nekontro­lovaná pila zvedne a pohybuje se z obrobku
ve směru k obsluhující osobě.

b) V případě, že se pilový list v uzavřené štěrbiny

pily zasekne nebo sevře, zablokuje jej, a síla
motoru hodí zařízení ve směru k obsluhující
osobě zpět.

c) Je-li pilový list v řezu pily zkroucen nebo chyb-

ně seřízen, mohou se zuby zadní hrany pilové­ho listu v povrchu obrobku zaseknout, čímž se
pilový list pohybuje ven ze štěrbiny pily a pila
skočí zpět ve směru k obsluhující osobě.

Speciální bezpečnostní pokyny pro ruční
kotoučovou pilu a ochranného krytu
proti výkyvu
a) Před kterýmkoliv použitím přezkou-

šejte, zda-li ochranný kryt proti
výkyvu
nepoužívejte, není-li dolní zásuvka
volně pohyblivá a nemůže-li se oka­mžitě zavřít. Ochranný kryt proti vý­kyvu nikdy nesevřete nebo nesvažte
v otevřené poloze. V případě, že pila ne-

chtěně spadne na zem, může se dolní ochran­ný kryt ohnout. Ochranný kryt otevřete pákou
k vytažení zpět a ujistěte se, že se volně pohy­buje a u všech řezacích úhlů a hloubkách se
nedotýká ani pilového listu ani jiných dílů.

b) Přezkoušejte funkci pružin pro

ochranný kryt proti výkyvu. Nepra­cuje-li ochranný kryt proti výkyvu a
pružiny bezvadně, nechejte před
použitím přístroje provést jeho údržbu.

Poškozené díly, lepivé usazeniny nebo nahro­madění třísek způsobí zpomalenou práci
spodního ochranného krytu.

c) Ochranný kryt proti výkyvu otevře-

te rukou jen při zvláštních řezech,
jako jsou „ponorné a úhlové řezy“.
Ochranný kryt proti výkyvu otevře­te pákou k vytažení zpět a uvolněte
ji, jakmile pilový list pronikl do ob­robku. U všech jiných řezacích pracích musí

dolní ochranný kryt automaticky pracovat.

d) Pilu neodkládejte na pracovní stůl

nebo podlahu, aniž by ochranný kryt
proti výkyvu pilový list zakrýval.

Nechráněný, dobíhající pilový list pohybuje pi­lou proti směru řezu a řeže, co jím strojí v cestě.
Dbejte při tom na dobu doběhu pily.

Speciální bezpečnostní pokyny pro ruční
kotoučovou pilu a ochranný kryt proti
výkyvu
a) Používejte roztahovacího klínu vhod-

ného pro používaný pilový list. Rozta-

hovací klín musí být silnější než tloušťka kmeno­vého listu pilového listu, ale tenčí než šířka
zubu pilového listu.

6

bezvadně zavírá. Pily

61 CZ

Všeobecné bezpečnostní pokyny

b) Seřiďte roztahovací klín, jak je popsá-

no v návodu k obsluze. Chybná tloušťka,
poloha a seřízení mohou být důvodem k tomu, že
roztahovací klín účinně nezabrání zpětnému rázu.

c) Vždy, kromě při ponorných řezech,

používejte roztahovacího klínu. Po po­norném řezu namontujte roztahovací klín zno­vu. Roztahovací klín ruší při ponorných řezech
a může způsobit zpětný ráz.

d) Aby mohl roztahovací klín působit,

musí se nacházet ve štěrbině pily. Při
krátkých řezech není roztahovací klín účinný,
aby zabránil zpětnému rázu.

e) Pilu nikdy neprovozujte s ohnutým

roztahovacím klínem. Už nepatrná poru­cha může zpomalit zavření ochranného krytu.

Zabraňte zpětnému rázu zařízení.

Zpětný ráz je následek nesprávného a chybného
použití pily. Lze mu zabránit vhodnými preventivní­mi opatřeními, která jsou dále popsána.
a) Pilu držte pevně oběma rukama a

zaujměte svými pažemi polohu, v níž
můžete čelit silám zpětného rázu.
Držte se vždy na straně pilového lis­tu, nikdy nepřiveďte pilový list do
jedné přímky s Vaším tělem. Při zpětném

rázu může kotoučová pila skočit zpět, obsluhu­jící osoba však může síly zpětného rázu zvlád­nout, byla-li dodržena vhodná opatření.

b) V případě, že pilový list uvízl nebo

řezání bylo z jiného důvodu přeruše­no, uvolněte spínač ZAP / VYP a drž­te pilu v materiálu klidně, až se pilo­vý list úplně zastaví. Nikdy se
nepokoušejte pilu z obrobku odstra­nit nebo vytáhnout zpět, pokud se
pilový list pohybuje nebo by mohl
vzniknout zpětný ráz. Nalezněte příčinu

pro uvíznutí pilového listu a odstraňte je vhod­ným opatřením.

c) Chcete-li pilu, která je v obrobku,

znovu spustit, vystřeďte pilový list
ve štěrbině pily a přezkoušejte, nej­sou-li zuby pily v obrobku zaháknu­ty. Uvízne-li pilový list, může se z obrobku po-

hybovat ven a způsobit zpětný ráz,byla-li pila
znovu spuštěna.

d) Velké desky podepřete, aby se

zmenšilo riziko zpětného rázu uvíz­nutím pilového listu. Velké desky se mo-

hou prohnout i pod svou vlastní hmotností. Des­ky se musí podepřeny na obou stranách, jak v
blízkosti štěrbiny pily tak i na okraji.

e) Nepoužívejte tupých nebo poškoze-

ných pilových listů. Pilové listy s tupými
nebo chybně seřízeními zuby způsobí vzhle­dem k příliš úzké štěrbině pily zvýšené tření,
sevření pilového listu a zpětný ráz.

f) Pře řezáním pevně utáhněte nasta-

vení hloubky řezu a úhlu řezu. Změní-li
se nastavení během řezání, může pilový list
uvíznout a vzniknout zpětný ráz.

g) Buďte zejména opatrní, provádíte-li

“ponorný řez” v ohnuté oblasti,
např. v existující stěně. Ponořený pilový

list může při řezání dostat do skrytých objektů
a způsobit zpětný ráz.

Výstraha! Chraňte se před

laserovým zářením:

Laserové záření

Nikdy se nedívejte přímo do paprsku!

Laser ´třída 2

Maximální výstupní výkon ≤ 1 mW

Vlnová délka: 650 nm

J Nedívejte se přímo do laserového paprsku,

popř. do otvoru, z něhož vychází.

J Laserové paprsky nikdy neobracejte na odra-

zové plochy, osoby či zvířata. Už krátký kon­takt očí s laserovými paprsky může způsobit
poškození očí.

62 CZ

Všeobecné bezpečnostní pokyny / Uvedení do provozu

J Nikdy neotvírejte pouzdro laserového nástavce.
J Nepoužíváte-li zařízení po delší dobu, odstraň-

te baterie ze schránky na baterie laserového
nástavce.

Tak se budete bezpečně chovat:

J Při nebezpečí okamžitě vytáhněte síťovou

zástrčku ze zásuvky.

J Nikdy nepoužívejte zařízení k nestanovenému

účelu.

J Zařízení musí být neustále v čistotě, suché a

bez skvrn olejů a maziv.

J Při stacionárním použití se smí zařízení provo-

zovat jen na stole pily s ochrannou proti opět­nému spuštění.

J Jen zapnuté zařízení veďte proti obrobku.
J Zařízení při práci veďte vždy od pryč těla.
J Materiál obsahující azbest se nesmí zpracovat.
J V řezné dráze se nesmí nahoře a dole nachá-

zet překážky.

J Pilový list nesmí z obrobku přečnívat více než

3 mm.

J Při řezání je třeba dbát na to, aby se neřezalo

v hřebících, šroubech atd.

J Se zařízením nepracujte nad hlavou.
J Pilový list chraňte před úderem a nárazem a

nepootočte jím.

J Po vypnutí nikdy pilový list navíc nebrzděte.
J Pilových listů s trhlinami nebo deformacemi se

nesmí používat. Pilových listů HSS (výkonná
rychlořezná ocel) se nesmí používat.

J Před kteroukoliv prací na stroji, např. nastavení

vodicí desky atd., vytáhněte vždy síťovou
zástrčku ze zásuvky.

J Nikdy neodstraňujte piliny a třísky při běžícím

stroji.

J Při delším zpracování dřeva nebo materiálu, při

němž vzniká zdraví škodlivý prach, je zapotře­bí ruční kotoučovou pilu připojit na vhodné,
přezkoušené odsávací zařízení.

J Bezpodmínečně použijte vestavěných ochran-

ných zařízení ruční kotoučové pily, např. zabloko­vání zapnutí a ochranného krytu proti výkyvu.

J Ujistěte se, že díly ochrany pilového listu fungu-

jí bez uváznutí a všechna zařízení, která způso­bí zakrytí pilového listu, bezvadně působí.

J Spínač ZAO / VYP v ručně provedeném

provozu nezajistěte.

Q

Uvedení do provozu

Ručí kotoučová pila PHKS 1450 LASER disponuje
Intelligent Power Control.

Toto automatické zásobování silou způsobí,že v ur­čitém rozsahu počtu otáček zůstane výkon i při
opracování tvrdého a odolného materiálu konstantní.

Q

Zapínání a vypínání

Zapínání:

j Stiskněte zablokování zapnutí

2

doleva nebo

doprava a držte je stisknuté.

j Stiskněte spínač ZAP / VYP

8

. Jakmile se stroj

rozběhl, můžete zablokování zapnutí znovu uvolnit.

Ruční kotoučová pila je vybavena

elektronickým tlumeným rozběhem.

Motor startuje bez zpoždění.

Vypínání:

j Uvolněte spínač ZAP / VYP

Q

Nastavení úhlu řezu

8

.

Úhel řezu můžete určit pomocí stupnice úhlu řezu.

j Uvolněte křídlové šrouby / svěrací čepy před-

volby úhlu řezu

4

na obou stranách, nastavte
žádoucí úhel na stupnici a křídlové šrouby /
svěrací čepy znovu utáhněte.

Q

Nastavení hloubky řezu

Upozornění: Doporučujeme zvolit hloubku řezu

pokud možno o cca.3 mm větší než tloušťku materi­álu. Tím docílíte čistého řezu.

63 CZ

Uvedení do provozu

j Uvolněte křídlové šrouby předvolby hloubky

5

řezu

, nastavte žádoucí hloubku řezu na

15

stupnici

Q

Nastavení rovnoběžného

a křídlový šroub znovu utáhněte.

dorazu

j Uvolněte křídlový šroub 10 na základní desce

7

a vsaďte rovnoběžný doraz 12 do upína-

11

če

. Křídlový šroub 10 znovu utáhněte.

Q

Zapínání / vypínání laseru

Zapínání:

j Posuňte spínač ZAP / VYP laser

14

do polohy „I“.

Vypínání:

j Posuňte spínač ZAP / VYP laser

14

do polohy „0.

Upozornění: V případě, že jsou baterie vybity,
nahraďte je dvěma bateriemi AAA 1,5 V.

Q 

Manipulace s ruční
kotoučovou pilou

Orientujte se na následujících, nezávazných nasta­veních, popř. přizpůsobte individuálně počet otá­ček na nastavovacím kolečku

Materiál Stupeň

Tvrdé a měkké dřevo (masivní dřevo)
v příčných a podélných řezech

třískových deskách, deskách z tvrdého
vlákna

Třískové desky 6

Truhlářské desky, překližky 6

Vrstvené a dýhované desky 6

PVC desky 3-5

Akrylové desky, plexisklo 2-4

Hliníkové desky 4-6

Hliníkové profily 4-6

Sádrokartonové desky 1-2

Desky z minerální vaty 1-2

Třískové desky spojené cementem 1-2

1

.

otáček

6

6

Oběžná rychlost činí při minimálním, popř.
maximálním počtu otáček cca.:

Stupeň 1 1 800 ot/min UGS 20 metr/vteř.

Stupeň 6 5 000 ot/min UGS 55 metr/vteř.

1. Stroj zapněte tak , jak je popsáno v »Zapínání
a vypínání« a pak jej nasaďte přední hranou
základní desky

2. Seřiďte stroj na rovnoběžném dorazu

7

na materiál.

12

nebo

na označené lince, popř. na laseru.

3. Držte stroj oběma rukama na rukojetích
(viz obr. A) a řežte mírným tlakem.

Q

Nastavení počtu otáček

1

j Otočte nastavovacím kolečkem

do žádoucí
stupeň počtu otáček (šipková značce G)
(1 = nejmenší počet otáček / 6 = největší počet
otáček):

Přihlédněte k tomu, že je řezná rychlost vzhledem
k různým pilovým listům, materiálům, jakož i v zá­vislosti na její posuvné síle vždy nižší než obvodová
rychlost (UGS) při chodu naprázdno.

Q

Připojení odsávání třísek

j Zastrčte adaptér k odsávání prachu 24 do

výhozu třísek.

j Připojte povolené vysávání prachu a třísek.

Q

Výměna pilového listu

m Pozor! Aretaci vřetena stiskněte jen při
vytažené síťové zástrčce!

64 CZ

Uvedení do provozu / Čištění / Zlikvidování

1. Nejprve odstraňte rovnoběžný doraz 12 tím,
že uvolníte křídlový šroub

10

.

2. Hloubku řezu nastavte (prostřednictvím křídlo­vé matice nastavení hloubky řezu

5

) na mini-

mální polohu, 0 mm.

3. Vytočte kryt proti výkyvu

6

zpět a zařízení

odstavte.

4. Stiskněte aretaci vřetena
a uvolněte upínací šroub

3

(až se zasmekne)

21

klíčem s vnitřním

šestihranem. Nyní odejměte upínací šroub s ko-

21

toučem

upínací přírubu 20 (viz i obr. D).

5. Pilový list odejměte.

6. Montáž pilového listu vykonejte příslušným
opačným pořadím tak, jak je popsáno.

7. Stiskněte aretaci vřetena
a vytáhněte upínací šroub

3

(až se zasmekne)

21

klíčem s vnitřním

šestihranem.

m Pozor! Šipka na pilovém listu musí souhlasit
se šipkou směru otáčení (směr běhu, označeno na
zařízení).

j Je zapotřebí zajistit, aby se pilový list hodil pro

počet otáček vřetena nástroje.

Q

Demontáž a nastavení

roztahovacího klínu

Nastavení roztahovacího klínu:
(viz též obr. F)

Nastavte odstup mezi roztahovacím klínem

16

a
ozubeným věncem pilového listu na max. 5 mm a
mezi špičkou roztahovacího klínu a nejhlubším bo­dem pilového listu na max. 5 mm.
Přihlédněte ke všem odstupům tak, jak je zobraze­no na obr. F.

Q

Tipy a triky

j

V závislosti na úhlu řezu použijte příslušnou značku
na základní desce (značka se nachází za křídlo­vým šroubem pro rovnoběžný doraz

10

): pravo-

úhlý řez = značka 0°, 45° řez = značka 45°.

j Vytržení hranu řezu u choulostivých povrcho-

vých ploch, např. vrstvených třískových desek
nebo dveří, zabráníte tím, že na linku řezu na­lepíte krepový pásek. To má navíc tu výhodu,
že lze na pásek z krepu lépe kreslit než na
hladkou plochu. Ještě účinněji zabráníte roztr­žení hrany řezu prostřednictvím napnutého
tenkého dřeva, které řeže spolu.

Q

Čištění

m Pozor! Odstup mezi roztahovacím klínem 16
a pilovým listem nesmí být větší než 5 mm. V přípa­dě, že byl roztahovací klín např. pro ponorné řezy
odstraněn, musí se při vsazení roztahovacího klínu
tento odstup bezpodmínečně dodržet (obr. F).

Vymontování roztahovacího klínu:
(viz též obr. E)

1. Křídlovou matici předvolby hloubky řezu

5

uvolněte a kotoučovou pilu otočte nahoru až na
doraz, upevnění roztahovacího klínu

odejměte.

23

vyšroubujte a roztaho-

2. Upevňovací šrouby
vací klín

16

22

se uvolní.

m Pozor! Po ponorném řezu bezpodmínečně
roztahovací klín

16

znovu pro další práce zamontujte.

j Po ukončení práce zařízení vyčistěte.
j K čistění pouzdra používejte tkaninu a nikdy

benzin, rozpouštědla nebo čistidla.

Q

Zlikvidování

Obal se skládá z ekologicky vhodných
materiálů, které můžete zlikvidovat v
místních recyklačních střediscích.

Elektrické nástroje neodhazujte

do domácího smetí!

Podle Evropské směrnice 2002 / 96/ES o elektric­kých a elektronických vysloužilých přístrojích a
realizace národního práva se musí opotřebované
elektrické přístroje odděleně sebrat a odevzdat k
ekologicky vhodnému opětnému zužitkování.

65 CZ

Zlikvidování / Informace

O možnostech ke zlikvidování vysloužilých přístrojů
se dozvíte ve správě Vaší obce či města.

Zlikvidování baterií

Baterie se musí podle směrnice 91 / 157 / EHS re­cyklovat a nesmějí se zlikvidovat s domácím odpa­dem. Každý spotřebitel je zákonně povinen všech­ny baterie a akumulátorové články odevzdat ve
sběrně své obce / městské čtvrti nebo v obchodě.

Q

 Informace

Q

 Servis

Příslušné místo servisu vaší země naleznete laskavě
v záručních dokumentech.

J Vaše zařízení nechejte opravit jen kvalifikova-

ným odborným personálem a jen s originálními
náhradními díly. Tím se zajistí, že bezpečnost
zařízení zůstane zachována.

Q

Prohlášení o shodnosti /

výrobce

My, Kompernaß mbH, Burgstr. 21,
D-44867 Bochum, Německo, tímto prohlašujeme pro
tento výrobek shodu s následujícími směrnicemi EU:

Směrnice o strojích
98 / 37 / ES

Směrnice ES o bezpečnosti elektrického
zařízení nízkého napětí
2006 / 95 / ES

EN60745-1
EN60745-2-5

Elektromagnetická kompatibilita
2004 / 108 / ES

EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3
EN61000-6-1
EN61000-6-3
EN60825-1

Typ / označení přístroje:

Ruční kotoučová brzda PHKS 1450 LASER

Bochum, 31.10.2007

Hans Kompernaß

- obchodní vedoucí -

Technické změny ve smyslu dalšího vývoje jsou vyhrazeny.

66

67 SK

Zoznam obsahu

Úvod

Používanie v súlade s určením .................................................................................. Strana 68

Vybavenie .................................................................................................................. Strana 68

Obsah dodávky ........................................................................................................Strana 69

Technické údaje .........................................................................................................Strana 69

Všeobecné bezpečnostné pokyny ....................................................Strana 69

Pracovisko .................................................................................................................. Strana 70

Elektrická bezpečnosť ............................................................................................... Strana 70

Bezpečnosť osôb ...................................................................................................... Strana 70

Starostlivé zaobchádzanie a používanie elektrického náradia ............................ Strana 71

Bezpečnostné pokyny špecifické pre tento prístroj ................................................ Strana 71

Uvedenie do prevádzky ............................................................................ Strana 74

Zapnutie a vypnutie ..................................................................................................Strana 75

Nastavenie uhla rezu ................................................................................................ Strana 75

Nastavenie hĺbky rezu ..............................................................................................Strana 75

Nastavenie paralelnej zarážky ...............................................................................Strana 75

Zapnutie / vypnutie lasera ........................................................................................Strana 75

Ovládanie ručnej kotúčovej píly .............................................................................. Strana 75

Nastavenie otáčok .................................................................................................... Strana 75

Pripojenie odsávania triesok .................................................................................... Strana 76

Výmena pílového listu ...............................................................................................Strana 76

Demontáž a nastavenie štiepacieho klinu ..............................................................Strana 76

Tipy a triky .................................................................................................................Strana 76

Čistenie ......................................................................................................................Strana 77

Likvidácia ............................................................................................................... Strana 77

Informácie

Servis .......................................................................................................................... Strana 77

Vyhlásenie o zhode / vyhlásenie výrobcu .............................................................. Strana 78

68 SK

Úvod

V tomto návode na používanie sú použité nasledujúce piktogramy a symboly:

Prečítajte si návod na používanie!

Dbajte na výstražné a bezpečnostné pokyny!

Pozor na úraz elektrickým prúdom! Nebezpečné
elektrické napätie – smrteľné nebezpečenstvo!

Pozor, laser! Nevystavujte sa laserovému lúču.

Nebezpečenstvo výbuchu!

V

n

~

0

Volt (striedavé napätie)

Dimenzačné otáčky pri chode na prázdno Tak sa správajte správne!

Balenie prístroja a prístroj zlikvidujte ekologickým
spôsobom!

Ručná kotúčová píla
PHKS 1450 LASER

Q

Úvod

W

Watt (užitočný výkon)

Elektrické náradie ochrannej triedy II;
dvojitá ochranná izolácia

Noste ochranné okuliare, ochranu sluchu, masku
proti prachu a ochranné rukavice.

Pri práci s elektrickým náradím udržiavajte deti
a iné osoby v dostatočnom odstupe.

Chráňte prístroj pred dažďom a vlhkosťou.
Preniknutie vody do elektrického prístroja zvyšuje
riziko zásahu elektrickým prúdom.

Poškodený prístroj, sieťová šnúra alebo zástrčka
znamenajú smrteľné nebezpečenstvo úrazu
elektrickým prúdom. Pravidelne kontrolujte stav
prístroja, sieťovej šnúry a zástrčky.

umelej hmoty a ľahkých stavebných hmôt. Pritom je
potrebné zohľadniť, že predbežne zmontovaný pílový
list je vhodný len na použitie s drevom. Akékoľvek iné
použitie alebo úprava stroja sa považuje za porušenie
účelu použitia a je spojené so značným rizikom úrazu.
Píla nie je určená na priemyselné použitie.

Pred prvým uvedením do prevádzky sa

oboznámte s funkciami prístroja a infor-

mujte sa o správnom zaobchádzaní
s elektrickými prístrojmi. K tomu si prečítajte
nasledujúci návod na obsluhu. Tento návod dobre
uschovajte. Rovnako odovzdajte všetky podklady
pri postúpení prístroja ďalším osobám.

Q

Používanie v súlade s určením

Pílenie pozdĺžnych, priečnych a úkosových rezov pri
pevnom podklade do plného dreva, drevotriesky,

Q

Vybavenie

1

regulačné koliesko predvoľby otáčok

2

blokovanie zapnutia

3

aretácia vretena

4

predvoľba uhla rezu

5

predvoľba hĺbky rezu

6

výkyvný ochranný kryt

7

základná doska

8

zapínač/vypínač

9

vyhadzovač triesok

10

krídlová skrutka pre paralelnú zarážku

69 SK

11

upnutie paralelnej zarážky

12

paralelná zarážka

13

laserový nadstavec

14

zapínač/vypínač lasera

15

stupnica hĺbky rezu

16

štiepací klin

17

dodatočné držadlo

18

hnacie vreteno

19

upevňovacia príruba

20

upínacia príruba

21

upínacia skrutka s podložkou

22

upevnenie štiepacieho klinu

23

upevňovacie skrutky

24

adaptér na odsávanie prachu

Q

Obsah dodávky

1 ručná kotúčová píla
1 paralelná zarážka
1 adaptér na odsávanie prachu
1 kľúč na skrutky s vnútorným šesťhranom
2 batérie typu Micro AAA 1,5 V (na laser)
1 návod na obsluhu
1 zošit „Záruka a servis“

Úvod / Všeobecné bezpečnostné pokyny

Vážené zrýchlenie, typické:

Vibrácia ruky a ramena a
Odchýlka K = 1,5 m / s

VAROVANIE!

= 2,309 m / s

h

2

Hladina vibrácií udaných v
týchto pokynoch bola nameraná pomocou mera­cieho postupu normovaného v EN 60745 a môže
sa použiť na porovnanie prístrojov. Hladina vibrácií
sa zmení podľa použitého elektrického prístroja a v
niektorých prípadoch môže byť vyššia ako hodnota
stanovená v týchto pokynoch. Môže dôjsť k pod­ceneniu vibračnej záťaže, ak sa elektrické náradie
bežne používa týmto spôsobom.

Upozornenie: Pre presný odhad kmitavého
namáhania počas doby určitej pracovnej činnosti
by sa mali zohľadniť aj časy, keď je prístroj vypnutý
resp. je síce zapnutý, ale sa s ním v skutočnosti
nepracuje. Toto môže výrazne zredukovať kmitavé
namáhanie počas celej doby pracovnej činnosti.

2

Q

Technické údaje

Menovitý príkon: 1 450 W
Menovité napätie: 230 V ~ 50 Hz
Odovzdaný výkon: 15 Nm max.
Otáčky naprázdno: n

1 800 – 5 000 min

0

-1

Pílový list: 210 x 30 x 1,8 x 2,6 mm
Hĺbka rezu pri 90°: 0 - 75 mm
Hĺbka rezu pri 45°: 0 - 49 mm
Trieda ochrany: II / &

Informácie o hluku a vibráciách:

Hodnoty namerané podľa EN 60745.
Hladina akustického tlaku vyhodnotená ako A má
zvyčajnú hodnotu 107,5 dB (A). Odchýlka K=3 dB.
Hladina hluku môže pri prácach prekročiť
120,5 dB (A).

Nosiť ochranu sluchu!

Q

Všeobecné bezpečnostné

pokyny

J P o z o r ! Je potrebné prečítať si všetky pokyny.

Chyby pri dodržiavaní nižšie uvedených poky­nov môžu zapríčiniť zásah elektrickým prúdom,
požiar a / alebo závažné poranenia.

70 SK

Všeobecné bezpečnostné pokyny

TIETO POKYNY DÔKLADNE USCHOVAJTE.

1. Pracovisko

a) Pracovnú oblasť udržujte v čistom

a upratanom stave. Neporiadok a neosvet-

lené pracovné oblasti môžu viesť k úrazom.

b)

jú horľavé kvapaliny, plyny alebo

c)

Odvrátenie pozornosti môže znamenať stratu

S prístrojom nepracujte

v prostredí ohrozenom výbu­chom, v ktorom sa nachádza-

prach. Elektrické náradie vytvára iskry, ktoré

môžu zapáliť prach alebo výpary.

 Počas používania elektric-

kého náradia zamedzte prí­stup deťom a iným osobám.

kontroly nad zariadením.

2. Elektrická bezpečnosť

a) Sieťová zástrčka prístroja musí byť

zladená so zásuvkou. Sieťová zástrčka
sa nesmie nijako upravovať. Nepo­užívajte adaptéry spolu s prístrojmi
vybavenými ochranným uzemnením.

Neupravované sieťové zástrčky a vhodné zásuv­ky znižujú riziko zásahu elektrickým prúdom.

b) Zabráňte telesnému kontaktu

s uzemnenými povrchmi, napr. u rúr,
vykurovacích zariadení, sporákov a
chladničiek. Ak je vaše telo uzemnené, exis-

tuje zvýšené riziko zásahu elektrickým prúdom.

c)

zvyšuje riziko zásahu elektrickým prúdom.
d)

zástrčky zo zásuvky. Kábel chráňte

 Prístroj chráňte pred daž-

ďom alebo vlhkosťou. Vniknu­tie vody do elektrického prístroja

Kábel nepoužívajte na nose-

nie a vešanie prístroja alebo
na vyťahovanie sieťovej

pred vysokými teplotami, olejom,
ostrými hranami alebo pohybujúcimi
sa časťami prístroja. Poškodené alebo

zamotané káble zvyšujú riziko zásahu elektric­kým prúdom.

e) Ak pracujete s elektrickým náradím

vonku, používajte iba také predlžo­vacie káble, ktoré sú schválené aj
pre exteriéry. Používanie predlžovacieho

kábla vhodného pre exteriéry znižuje riziko
zásahu elektrickým prúdom.

3. Bezpečnosť osôb

a) Buďte vždy opatrní, dávajte pozor

na to, čo robíte a k práci s elektric­kým náradím pristupujte s rozvahou.
Prístroj nepoužívajte vtedy, ak ste
unavení, alebo ak ste pod vplyvom
drog, alkoholu či medikamentov. Jedi-

ný moment nepozornosti pri používaní prístroja
môže viesť k závažným poraneniam.

b)

osobného ochranného výstroja, ako je respirátor,

c) Zabráňte neúmyselnému uvedeniu

d) Skôr než prístroj zapnete, odstráňte

e) Nepreceňujte sa. Zabezpečte si sta-

f) Noste vhodný odev. Nenoste široké

Noste osobný ochranný

výstroj a vždy používajte
ochranné okuliare. Nosenie

protišmyková bezpečnostná obuv, ochranná
prilba alebo ochrana sluchu, v závislosti od
druhu a použitia elektrického náradia, znižuje
riziko poranení.

do prevádzky. Skôr než vložíte sie­ťovú zástrčku do zásuvky, uistite sa,
že spínač je v polohe „VYP“. Ak máte

pri prenášaní prístroja prst na spínači, alebo ak
prístroj zapojíte do siete už zapnutý, môže to
viesť k úrazom.

nastavovacie náradie alebo skrut­kový kľúč. Náradie alebo kľúč, ktorý sa

nachádza v otáčajúcej sa časti prístroja, môže
viesť k poraneniam.

bilný postoj a vždy udržiavajte rov­nováhu. Vďaka tomu budete môcť prístroj

v nepredvídaných situáciách lepšie kontrolovať.

oblečenie alebo ozdoby. Vlasy, ob­lečenie a rukavice držte čím ďalej od
pohybujúcich sa častí. Voľné oblečenie,

ozdoby alebo dlhé vlasy sa môžu zachytiť do
pohybujúcich sa častí.

71 SK

Všeobecné bezpečnostné pokyny

g) Keď montujete zariadenia na

odsávanie a zachytávanie prachu,
uistite sa, či sú napojené a správne
používané. Použitie týchto zariadení znižuje

ohrozenia prachom.

4. Starostlivé zaobchádzanie
a používanie elektrického
náradia

a) Prístroj nepreťažujte. Pri práci použí-

vajte elektrické náradie, ktoré je na
to určené. S vhodným elektrickým náradím

budete v danom rozsahu výkonu pracovať
lepšie a bezpečnejšie.

b) Nepoužívajte elektrické náradie,

ktorého spínač je chybný. Elektrické
náradie, ktoré sa nedá zapnúť alebo vypnúť,
je nebezpečné a musí sa opraviť.

c) Skôr než vykonáte nastavenia prí-

stroja, vymeníte časti príslušenstva
alebo prístroj odložíte, vytiahnite
sieťovú zástrčku zo zásuvky. Toto pre-

ventívne opatrenie zabraňuje neúmyselnému
spusteniu prístroja.

d) Nepoužívané elektrické náradie

uschovajte mimo dosahu detí. Nedo­voľte používať prístroj osobám, kto­ré s ním nie sú oboznámené alebo
si neprečítali tieto pokyny. Elektrické

náradie je nebezpečné, ak ho používajú neskú­sené osoby.

e) O prístroj sa dôkladne starajte.

Skontrolujte, či pohyblivé časti
prístroja fungujú bezchybne a neza­sekávajú sa, či časti nie sú zlomené
alebo natoľko poškodené, že je
narušená funkcia prístroja. Poškode­né časti dajte pred použitím prístroja
opraviť. Príčinou mnohých úrazov je zlá

údržba elektrického náradia.

f) Rezné nástroje udržiavajte ostré a

čisté. Starostlivo ošetrované rezné nástroje
s ostrými reznými hranami sa menej zasekáva­jú a dajú sa ľahšie viesť.

g) Elektrické náradie, príslušenstvo,

vkladané nástroje, atď. používajte

v súlade s týmito pokynmi a tak, ako
je to predpísané pre tento špeciál­ny typ prístroja. Pritom zohľadnite
pracovné podmienky a vykonávanú
činnosť. Používanie elektrického náradia na

iné než vyhradené účely môže viesť k nebez­pečným situáciám.

Bezpečnostné pokyny

špecifické pre tento prístroj

J Zabezpečte, aby prístroj uvádzali do prevádz-

ky výlučne osoby nad 16 rokov, a to v súlade
s pokynmi v tomto návode na obsluhu!

Vyhýbajte sa ohrozeniu života

v dôsledku zásahu elektrickým
prúdom:

J

neprevádzkujte. Prístroj nikdy neotvárajte.

Opravami a výmennými prácami poverte iba

J Prístroje označené symbolom 230 V sa môžu

J Prístroj neprevádzkujte vtedy, ak je vlhký, a ani

J Keď pracujete vonku, zapojte prístroj prostred-

Poznámka: sieťový kábel držte vždy mimo okru­hu pôsobnosti stroja a od stroja ho veďte smerom
dozadu.

a) Ruky nevkladajte do oblasti pílenia

Pravidelne kontrolujte stav prístroja,

sieťový kábel a sieťovú zástrčku.
Prístroje s poškodenými dielmi ďalej

Poškodené prístroje, sieťový prívod alebo
sieťová zástrčka predstavujú ohrozenie života
v dôsledku zásahu elektrickým prúdom.

servisné stredisko alebo odborného elektrikára.

prevádzkovať aj na 220 V.

vo vlhkom prostredí.

níctvom ochranného spínača chybného prúdu
(FI) s vypínacím prúdom max. 30 mA. Použí­vajte výlučne predlžovací kábel schválený pre
exteriéry.

Pozor! Zabráňte riziku

poranenia:

a neprikladajte ich k pílovému listu.
Druhou rukou sa držte dodatočného

72 SK

Všeobecné bezpečnostné pokyny

držadla alebo krytu motora. Ak sa
oboma rukami držíte kotúčovej píly, nemôže
ich pílový list poraniť.

b) Nesiahajte pod obrábaný predmet.

Ochranný kryt vás pod obrábaným predme­tom nemôže ochrániť pred pílovým listom.

c) Hĺbku rezu prispôsobte hrúbke

obrábaného predmetu. Pod obrábaným
predmetom by mal byť viditeľný na menej než
jednu celú výšku zuba.

d) Pílený predmet nikdy nedržte v ruke

ani nad nohou. Obrábaný predmet za­istite na stabilnom podklade. Je dôležité,

aby ste obrábaný predmet riadne upevnili, aby
sa tak minimalizovalo riziko telesného kontaktu,
zaseknutia pílového listu alebo straty kontroly.

e) Pri vykonávaní prác držte prístroj

len za izolované plochy držadla,
na ktorých by rezný nástroj mohol
zasiahnuť skryté elektrické vede­nie alebo vlastný sieťový kábel. Pri

kontakte s vedením, ktoré je pod napätím, sa
pod napätie dostanú aj kovové časti prístroja,
čo má za následok zásah elektrickým prúdom.

f) Pri pozdĺžnom rezaní používajte

vždy zarážku alebo rovné vedenie
okolo okraja. Vylepšuje to presnosť rezu

a znižuje možnosť zaseknutia pílového listu.

g) Používajte vždy pílové listy správ-

nej veľkosti a s vhodným otvorom
na upnutie. Pílové listy, ktoré sa nehodia

k montážnym dielom píly, neobiehajú do kruhu
a majú za následok stratu kontroly.

h) Nikdy nepoužívajte poškodené ale-

bo nesprávne podložky či skrutky
pílového listu. Podložky a skrutky pílového

listu boli konštruované špeciálne pre vašu pílu,
pre optimálny výkon a prevádzkovú bezpečnosť.

Príčiny a zamedzenie spätného nárazu:

a) Spätný náraz je náhla reakcia v dôsledku

uviaznutia, zaseknutia alebo nesprávneho
vyrovnania pílového listu, ktorá vedie k nekon­trolovanému nadvihnutiu píly a jej pohybu von
z obrábaného predmetu smerom k obsluhe.

b) Ak pílový list uviazne alebo sa zasekne v uza-

tvárajúcej sa štrbine rezu, zablokuje ju a sila
motora vráti prístroj smerom k obsluhe.

c) Ak sa pílový list v štrbine rezu pootočí alebo

ak je nesprávne vyrovnaný, môžu zuby zadnej
hrany pílového listu uviaznuť v povrchu obrá­baného predmetu, v dôsledku čoho pílový list
vyskočí zo štrbiny rezu a píla odskočí smerom
k obsluhe.

Špeciálne bezpečnostné pokyny pre ručnú
kotúčovú pílu a výkyvný ochranný kryt
a) Pred každým použitím skontrolujte,

či sa výkyvný ochranný kryt
chybne zatvára. Pílu nepoužívajte
vtedy, ak sa spodná zásuvka nepohy­buje voľne a ak sa ihneď neuzavrie.
Výkyvný ochranný kryt nikdy nezo­vierajte ani nechytajte v otvorenej
polohe. Ak píla neúmyselne spadne na

zem, môže sa spodný ochranný kryt skriviť.
Ochranný kryt otvorte pomocou spätnej páky
a zabezpečte, aby sa voľne pohyboval a aby
sa pri všetkých uhloch a hĺbkach rezov nedotý­kal pílového listu ani iných častí.

b) Skontrolujte funkciu pružín výkyv-

ného ochranného krytu. Ak výkyvný
ochranný kryt a pružiny nefungujú
bezchybne, dajte prístroj pred po­užitím opraviť. Poškodené diely, lepkavé

usadeniny alebo nahromadené triesky majú
za následok oneskorenie pohybu spodného
ochranného krytu.

c) Výkyvný ochranný kryt otvárajte

rukou iba pri zvláštnych rezoch, ako
sú „ponorné rezy a rezy pod uhlom“.
Výkyvný ochranný kryt otvárajte
spätnou pákou, ktorú uvoľníte hneď
po vniknutí pílového listu do obrába­ného predmetu. Pri všetkých ostatných úko-

noch píly musí spodný ochranný kryt fungovať
automaticky.

d) Pílu neklaďte na pracovný stôl ani na

zem bez toho, aby výkyvný ochranný
kryt nezakrýval pílový list. Nechránený,

dobiehajúci pílový list vyvolá pohyb píly proti
smeru rezu a píli všetko, čo mu stojí v ceste.
Nezabúdajte pritom na čas dobehu píly.

6

bez-

73 SK

Všeobecné bezpečnostné pokyny

Špeciálne bezpečnostné pokyny pre
ručnú kotúčovú pílu a štiepací klin
a) Používajte štiepací klin, ktorý je

vhodný vzhľadom na použitý pílový
list. Štiepací klin musí byť silnejší než je hrúbka

kmeňového pílového listu, ale tenší než je šírka
zubu pílového listu.

b) Štiepací klin nastavte podľa opisu

v návode na obsluhu. Nesprávna hrúbka,
poloha a vyrovnanie môžu byť dôvodom toho, že
štiepací klin nezabráni účinne spätnému nárazu.

c) Štiepací klin používajte vždy, okrem

ponorných rezov. Po ukončení ponorného
rezu štiepací klin znovu namontujte. Pri po­norných rezoch štiepací klin prekáža a môže
vyvolať spätný náraz.

d) Aby štiepací klin mohol pôsobiť,

musí sa nachádzať v štrbine rezu.
Pri krátkych rezoch štiepací klin nedokáže
zabrániť spätnému nárazu.

e) Pílu neprevádzkujte vtedy, ak je štie-

pací klin skrivený. Aj nepatrné narušenie
môže spomaliť uzatváranie ochranného krytu.

Zabráňte spätnému nárazu prístroja:

Spätný náraz je dôsledkom nesprávneho alebo chyb­ného používania píly. Dá sa mu zabrániť vhodnými
preventívnymi opatreniami, ktoré sú opísané nižšie.
a) Pílu držte oboma rukami a ramená

dajte do polohy, v ktorej dokážete
odolať silám pri spätnom náraze.
Držte sa vždy bokom od pílového
listu, pílový list nikdy nedávajte do
jednej priamky s vaším telom. Pri

spätnom náraze môže kotúčová píla odskočiť
smerom dozadu, personál obsluhy však zvlád­ne sily spätného nárazu, ak boli prijaté vhodné
opatrenia.

b) Ak sa pílový list zasekne, alebo ak

sa pílenie preruší z iného dôvodu,
pustite zapínač/vypínač a pokojne
držte pílu v obrábanom predmete,
až kým sa pílový list úplne nezasta­ví. Nikdy sa nepokúšajte vybrať
pílu z obrábaného predmetu alebo
ju ťahať dozadu, kým sa pílový list
pohybuje alebo kým by mohlo dôjsť
k spätnému nárazu. Nájdite príčinu

zaseknutia pílového listu a odstráňte ju prijatím
vhodných opatrení.

c) Ak chcete pílu, ktorá je zachytená

v obrábanom predmete, znovu
spustiť, vycentrujte pílový list v štr­bine rezu a skontrolujte, či zuby píly
neuviazli v obrábanom predmete.

Ak sa pílový list zasekne, môže po opätovnom
spustení píly vyskočiť z obrábaného predmetu
alebo vyvolať spätný náraz.

d) Podoprite veľké dosky, aby ste

zmiernili riziko spätného nárazu po
zaseknutí pílového listu. Veľké dosky

sa môžu pod vlastnou váhou prehnúť. Dosky
treba podoprieť na oboch stranách, tak v blíz­kosti štrbiny rezu, ako aj na okraji.

e) Nepoužívajte tupé alebo poškode-

né pílové listy. Pílové listy s tupými alebo
nesprávne vyrovnanými zubami vyvolávajú
v dôsledku príliš úzkej štrbiny rezu zvýšené tre­nie, zasekávanie pílového listu a spätný náraz.

f) Pred pílením pevne nastavte hĺbky

a uhly rezov. Ak sa nastavenia počas
pílenia zmenia, môže sa pílový list zaseknúť
a môže dôjsť k spätnému nárazu.

g) Buďte mimoriadne opatrní, ak vy-

konávate „ponorný rez“ do skrytej
oblasti, napr. do existujúcej steny.

Ponárajúci sa pílový list sa môže pri pílení do
skrytých objektov zablokovať a vyvolať spätný
náraz.

74 SK

Všeobecné bezpečnostné pokyny / Uvedenie do prevádzky

Výstraha! Chráňte sa pred

laserovým žiarením:

laserové žiarenie

Nehľadieť priamo do lúča!

Maximálny výstupný výkon ≤ 1 mW

Laser triedy 2

Vlnová dĺžka: 650 nm

J Nehľaďte priamo do laserového lúča, resp. do

otvoru, z ktorého vychádza.

J Nikdy nemierte laserovým lúčom na odráža-

júce plochy, osoby alebo zvieratá. Aj krátky
zrakový kontakt s laserovým lúčom môže viesť
k poškodeniu zraku.

J Nikdy neotvárajte kryt laserového nadstavca.
J Ak prístroj dlhší čas nepoužívate, vyberte

batérie z puzdra batérií laserového nadstavca.

Takto je to správne:

J Rezná dráha musí byť hore i dole bez prekážok.
J Pílový list nesmie vyčnievať z obrábaného

predmetu viac než 3 mm.

J Pri pílení dbajte vždy na to, aby ste nepílili do

klincov, skrutiek, atď.

J Nepracujte s prístrojom nad hlavou.
J Pílový list chráňte pred nárazom a úderom

a nevytáčajte ho do strán.

J Po vypnutí pílový list nikdy dodatočne nebrzdite.
J Pílové listy, ktoré sú popraskané, ale zmenili

tvar, sa nesmú používať. Pílové listy HSS
(vysokovýkonná rýchlorezná oceľ) sa nesmú
používať.

J Pred akýmikoľvek prácami na stroji, napr.

nastavovanie základnej dosky, atď. vždy
vytiahnite sieťovú zástrčku zo zásuvky.

J Triesky alebo úlomky nikdy neodstraňujte

vtedy, ak je stroj zapnutý.

J Pri opracovaní dreva alebo materiálov so

vznikom zdraviu škodlivého prachu je potrebné
pripojiť ručnú kotúčovú pílu k vhodnému, certifi­kovanému odsávaciemu zariadeniu.

J Bezpodmienečne používajte integrované

ochranné zariadenia ručnej kotúčovej píly, napr.
blokovanie zapnutia a výkyvný ochranný kryt.

J Zabezpečte, aby všetky pohyblivé časti ochra-

ny pílového listu fungovali bez zasekávania
a aby všetky zariadenia určené na zakrytie
pílového listu fungovali bezchybne.

J Pri manuálnej prevádzke nezaisťujte zapínač/

vypínač.

J V prípade nebezpečenstva ihneď vytiahnite

sieťovú zástrčku zo zásuvky.

J Nikdy nepoužívajte prístroj na iné než vyhrade-

né účely.

J Prístroj musí byť vždy čistý, suchý, bez oleja

alebo mazacích tukov.

J Pri stacionárnom použití sa prístroj smie

prevádzkovať iba na pílovom stole s ochranou
proti opätovnému spusteniu.

J Prístroj veďte proti obrábanému predmetu iba

vtedy, ak je zapnutý.

J Prístroj veďte pri prácach vždy smerom od tela.
J Materiál s obsahom azbestu sa nesmie opra-

covávať.

Q

Uvedenie do prevádzky

Ručná kotúčová píla PHKS 1450 LASER je vybave­ná systémom Intelligent Power Control.

Tento automatický prísun sily spôsobuje, že výkon
pri určitom rozsahu otáčok zostáva konštantný
aj pri opracovávaní tvrdšieho a odolnejšieho
materiálu.

75 SK

Uvedenie do prevádzky

Q

Zapnutie a vypnutie

Zapnutie:

j Zatlačte blokovanie zapnutia

2

smerom doľa-

va alebo doprava a podržte ho stlačené.

j Stlačte zapínač/vypínač

8

. Po spustení stroja

môžete blokovanie zapnutia znovu pustiť.

Ručná kotúčová píla je vybavená

elektronickým jemným rozbehom.

Motor sa spustí s určitým oneskorením.

Vypnutie:

j Pustite zapínač / vypínač

Q

Nastavenie uhla rezu

8

.

Uhol rezu môžete určiť pomocou stupnice uhlov rezu.

j Uvoľnite krídlové skrutky /spínacie svorníky

predvoľby uhla rezu

4

na oboch stranách,
nastavte zvolený uhol na stupnici a krídlovú
skrutku/spínací svorník znovu dotiahnite.

Q

Nastavenie hĺbky rezu

Q

Zapnutie / vypnutie lasera

Zapnutie:

j Zapínač/vypínač lasera

14

presuňte do polo-

hy „I“.

Vypnutie:

j Zapínač/vypínač lasera

14

presuňte do polo-

hy „0“.

Poznámka: Ak sú batérie vybité, vymeňte ich za
dve batérie typu AAA 1,5 V.

Q

Ovládanie ručnej kotúčovej píly

1. Stroj zapnite podľa opisu v bode »Zapnutie a
vypnutie« a potom ho priložte prednou hranou
základnej dosky

7

na materiál.

2. Stroj vyrovnajte pomocou paralelnej zarážky

12

alebo nakreslenej priamky, resp. pomocou

lasera.

3. Stroj uchopte oboma rukami za rukoväte (pozri
obr. A) a píľte s primeraným tlakom.

Q

Nastavenie otáčok

Poznámka: Odporúčame zvoliť hĺbku rezu

podľa možnosti o cca 3 mm väčšiu než je hrúbka
materiálu. Vďaka tomu dosiahnete čistý rez.

j Uvoľnite krídlovú skrutku predvoľby hĺbky rezu

5

, nastavte zvolenú hĺbku rezu na stupnici 15

a krídlovú skrutku znovu dotiahnite.

Q

Nastavenie paralelnej zarážky

j Uvoľnite krídlovú skrutku 10 na základnej

7

doske
upnutia

a vložte paralelnú zarážku 12 do

11

. Krídlovú skrutku 10 znovu dotiahnite.

1

j Otočte regulačným kolieskom

na zvolený
stupeň otáčok (označenie šípkou G)
(1 = najnižšie otáčky / 6 = najvyššie otáčky):

Orientujte sa podľa následných, nezáväzných
nastavení, prípadne prispôsobte otáčky na regulač­nom koliesku

Materiál Stupeň

Tvrdé a mäkké drevo (plné drevo)
v priečnych a pozdĺžnych rezoch

Drevotriesky, drevovláknité dosky 6

Drevotriesky 6

Latové preglejky, preglejky 6

Vrstvené a dyhované dosky 6

PVC dosky 3-5

Dosky z akrylového skla, plexisklo 2-4

1

individuálnym potrebám.

otáčok

6

76 SK

Uvedenie do prevádzky

Hliníkové dosky 4-6

Hliníkové profily 4-6

Sadrokartónové dosky 1-2

Dosky z minerálnej vlny 1-2

Drevotriesky spájané cementom 1-2

Rýchlosť obehu činí pri minimálnych, resp. maximál­nych otáčkach cca:

Stupeň 1 1 800 ot./min. UGS 20 m/s

Stupeň 6 5 000 ot./min. UGS 55 m/s

Nezabúdajte, že rýchlosť rezu je v dôsledku
rozdielnych pílových listov, materiálov, ako aj
v závislosti od vašej sily posuvu vždy nižšia než
rýchlosť obehu (UGS) pri voľnobehu.

Q

Pripojenie odsávania triesok

j Zasuňte adaptér na odsávanie prachu 24 do

vyhadzovača triesok.

j Pripojte schválené odsávanie prachu a triesok.

Q

Výmena pílového listu

m Pozor! Aretáciu vretena stláčajte iba vtedy,
ak je sieťová zástrčka vytiahnutá zo zásuvky!

1. Najskôr odstráňte paralelnú zarážku
nením krídlovej skrutky

10

.

12

uvoľ-

2. Hĺbku rezu nastavte (pomocou krídlovej skrutky
s predvoľbou hĺbky rezu

5

) na minimálnu

polohu 0 mm.

3. Výkyvný ochranný kryt

6

otočte späť a

prístroj odstavte.

4. Stlačte aretáciu vretena

3

(kým nezapadne)
a pomocou kľúča na skrutky s vnútorným
šesťhranom uvoľnite upínaciu skrutku
odoberte upínaciu skrutku s podložkou
a upínaciu prírubu

20

(pozri taktiež obr. D).

21

21

. Teraz

5. Pílový list odoberte.

6. Montáž pílového listu uskutočnite podľa opisu
v obrátenom poradí.

7. Stlačte aretáciu vretena

3

(kým nezapadne)
a pomocou kľúču na skrutky s vnútorným
šesťhranom dotiahnite upínaciu skrutku

21

.

m Pozor! Šípka na pílovom liste sa musí
zhodovať so šípkou smeru otáčania (smer chodu,
vyznačený na prístroji).

j Zabezpečte, aby bol pílový list vhodný pre

otáčky vretena nástroja.

Q 

Demontáž a nastavenie
štiepacieho klinu

m Pozor! Vzdialenosť medzi štiepacím klinom 16
a pílovým listom nesmie byť väčšia než 5 mm. Ak
bol štiepací klin odstránený, napr. kvôli ponorným
rezom, musí sa pri nasadzovaní štiepacieho klinu
bezpodmienečne dodržať táto vzdialenosť (pozri
obr. F).

Demontáž štiepacieho klinu:
(pozri taktiež obr. E)

1. Uvoľniť krídlovú skrutku s predvoľbou hĺbky

5

rezu

a kotúčovú pílu vychýliť až po doraz

a vybrať

16

pre

a ozube-

22

smerom nahor; upevnenie štiepacieho klinu
sa uvoľní.

2. Vyskrutkovať upevňovacie skrutky
štiepací klin

16

.

23

m Pozor! Po ukončení ponorného rezu bezpod-
mienečne znovu namontovať štiepací klin
ďalšie práce.

Nastavenie štiepacieho klinu:
(pozri taktiež obr. F)

Vzdialenosť medzi štiepacím klinom

16

ným vencom pílového listu nastaviť max. na 5 mm
a vzdialenosť medzi hrotom štiepacieho klinu
a najnižším bodom pílového listu max. na 5 mm.
Dodržiavajte vzdialenosti znázornené na obr. F.

Q

Tipy a triky

j V závislosti od uhla rezu používajte zod-

povedajúce značenie na základnej doske

77 SK

Uvedenie do prevádzky / Čistenie / Likvidácia / Informácie

(značenie sa nachádza za krídlovou skrutkou
pre paralelnú zarážku

10

): pravouhlý rez =

značenie 0°, rez 45° = značenie 45°.

j Vytrhnutiu reznej hrany u citlivých povrchov, napr.

vrstvené drevotriesky alebo dvere zabránite nalepe­ním krepovej pásky na líniu rezu. Ďalšou výhodou
je, že na krepovú pásku sa dá značiť lepšie než na
hladký povrch. Vytrhnutiu reznej hrany zabránite
ešte účinnejšie pomocou upnutého tenkého dreva,
ktorý budete píliť spolu s obrábaným predmetom.

Q

Čistenie

j Prístroj očistite po ukončení práce.
j Na čistenie krytu používajte handričku,

v žiadnom prípade benzín, rozpúšťadlá alebo
čistiace prostriedky.

Q

Likvidácia

Obal pozostáva z ekologických materiá­lov, ktoré sa môžu dať recyklovať ma
miestnych recyklačných staniciach.

Elektrické prístroje neodhadzujte

do domového odpadu!

Q

 Informácie

Q

 Servis

Príslušné servisné miesto vo Vašej krajine si zistite,
prosím, zo záručných podkladov.

J Nechajte vaše prístroje opravovať len kva-

lifikovaným odborným personálom a iba s
podmienkou použitia originálnych náhradných
dielov. Tým sa zaručí, že bezpečnosť prístroja
zostane zachovaná.

Podľa európskej smernice 2002 / 96 / ES o odpade
z elektrických a elektronických zariadení a aplikácii
tejto smernice v národnom práce sa musia použité
elektrické prístroje zbierať osobitne a musia sa odo­vzdať na ekologickú recykláciu.

Informácie o možnostiach likvidácie starých prístrojov
získate na vašom obecnom alebo mestskom úrade.

Likvidácia batérií

Batérie sa musia v zmysle smernice 91 / 157 / EHS
recyklovať a nesmú sa odhadzovať do domového
odpadu. Každý spotrebiteľ je zo zákona povinný
odovzdať všetky batérie a akumulátory v zberni
svojej obce / svojej mestskej časti alebo v obchode.

78 SK

Informácie

Q

Vyhlásenie o zhode /

vyhlásenie výrobcu

My, firma Kompernaß GmbH, Burgstr. 21,
D-44867 Bochum, Nemecko, týmto vyhlasujeme,
že tento výrobok je v zhode s nasledujúcimi
smernicami ES:

Smernica o strojoch
98 / 37 / ES

Smernica ES o nízkonapäťových strojoch
2006 / 95 / ES

EN60745-1
EN60745-2-5

Elektromagnetická znášanlivosť
2004 / 108 / ES

EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3
EN61000-6-1
EN61000-6-3
EN60825-1

Typ / Názov prístroja:

Ručná kotúčová píla PHKS 1450 LASER

Bochum, 31.10.2007

Hans Kompernaß

- konateľ -

Technické zmeny v zmysle ďalšieho vývoja sú vyhradené.

79 HR

Popis sadržaja

Uvod

Namjenska uporaba ................................................................................................. Stranica 80

Oprema ......................................................................................................................Stranica 80

Opseg pošiljke ..........................................................................................................Stranica 81

Tehnički podatci ........................................................................................................Stranica 81

Opće upute za sigurnost ............................................................................ Stranica 81

Radno mjesto ............................................................................................................. Stranica 82

Električna sigurnost ...................................................................................................Stranica 82

Sigurnost osoba......................................................................................................... Stranica 82

Pomno ophođenje i korištenje električnog alata ....................................................Stranica 83

Sigurnosne upute za predmetni stroj ....................................................................... Stranica 83

Stavljanje u pogon

Uključivanje i isključivanje ........................................................................................ Stranica 86

Podešavanje kuta rezanja ........................................................................................Stranica 86

Podešavanje dubine reza .........................................................................................Stranica 86

Podesite paralelni udar ............................................................................................. Stranica 86

Uključivanje / isključivanje lasera............................................................................. Stranica 87

Rukovanje sa ručnom kružnom pilom ...................................................................... Stranica 87

Podešavanje broja okretaja .....................................................................................Stranica 87

Priključivanje uređaja za usis strugotina .................................................................Stranica 87

Zamjena noža pile ....................................................................................................Stranica 87

Ugradnja i podešavanje rascjepnog klina .............................................................Stranica 88

Upute i trikovi .............................................................................................................Stranica 88

Čišćenje ..................................................................................................................... Stranica 88

Zbrinjavanje .........................................................................................................Stranica 88

Informacije

Servis .......................................................................................................................... Stranica 89

Objašnjenje konformnosti / Proizvođač .................................................................. Stranica 89

80 HR

Uvod

U ovim uputama za rukovanje će slijedeći piktogrami /simboli biti korišteni:

Čitati upute za rukovanje!

Obratiti pažnju na upozoravajuće i sigurnosne
upute!

Čuvajte se strujnog udara! Opasan električni
napon – Opasnost po život!

Pazite, laser ! Ne izlažite se laserskoj zraci!

Opasnost od eksplozije!

V

n

~

0

V (Naizmjenični napon)

Dimenzionirana brzina vrtnje praznog hoda Tako se ponašate sigurno.

Materijal ambalaže i uređaj zbrinite na način
neškodljiv za okoliš

Ručna kružna pila
PHKS 1450 LASER

Q

Uvod

W

W (efektivna snaga)

Električni alat zaštitne klase II,
dvostruko zaštitno izolirano

Nosite zaštitne naočale, zaštitu za uši, zaštitnu
masku i zaštitne rukavice.

Djecu i druge osobe za vrijeme rukovanja elek­tričnim uređajima držite na odstojanju.

Uređaj držite podalje od kiše i vlage. Prodiranje
vode u unutrašnjost uređaja povećava opasnost
električnog udara.

Oštećen uređaj, mrežni kabel ili mrežni utikač
uvjetuju opasnost po život od strujnog udara.
Redovno kontrolirajte stanje uređaja, mrežnog
kabela i mrežnog utikača.

je prethodno montirani list pile isključivo namijenjen
za rad sa drvom. Svaka druga uporaba ili izmjena
na stroju, smatra se nenamjenskom i uzrokuje
znatnu opasnost od nezgode.
Nije namijenjeno za obrtničku uporabu.

Prije prvog korištenja upoznajte se sa

svim funkcijama uređaja i informirajte se

o pravilnom rukovanju s električnim
uređajem. K tome pročitajte slijedeće upute za kori­štenje. Dobro čuvajte ove upute. U slučaju prodaje
uređaja proslijedite sve dokumente na treću osobu.

Q

Namjenska uporaba

Za uzdužno, poprečno i koso rezanje, kod čvrste
postave u punom drvu, iverici, plastici i lakim gra­đevinskim materijalima. Pri tome vodite računa, da

Q

Oprema

1

postavno kolo za namještanje brzine vrtnje

2

uklopni zapor

3

zavor vretena

4

namjestač reznog kuta

5

namjestač dubine reza

6

štitnik klatna

7

podložna ploča

8

sklopka za uključenje / isključenje

9

izbačaj strugotine

10

vijak sa krilatom glavom za paralelni udar

11

primanje paralelnog udara

81 HR

12

paralelni udar

13

umetak za laser

14

sklopka za uključenje / iskljuenje lasera

15

ljestvica dubine reza

16

rascjepni klin

17

dodatna držka

18

pogonsko vreteno

19

prirubnica za primanje

20

zatezna prirubnica

21

zatezni vijak sa pločom

22

pričvršćenje racjepnog klina

23

vijci za pričvršćivanje

24

adapter za usis prašine

Uvod / Opće upute za sigurnost

Ocjenjeno ubrzavanje, karakteristično:

Vibracija ruke a

= 2,309 m / s

h

Nesigurnost K = 1,5 m / s

UPOZORENJE!

u ovim uputama, je istražena i određena sukladno
normiranom postupku mjerenja, koji je naveden u
EN 60745 i koji je prikladan za uspoređivanje stroja.
Razina titranja je promijenljiva, ovisno o korištenju
električnog alata, te može u pojedinim slučajevima
ležati iznad vrijednosti, navedene u ovim uputama.
Razina opterećenja titranja može biti podcjenjena,
ako se električni alat redovito koristi na takav način.

2

2

Razina titranja, navedena

Q

Opseg pošiljke

1 ručna kružna pila
1 paralelni udar
1 adapter za usis prašine
1 unutrašnji šesterobridni ključ
2 baterije Micro AAA 1,5 V (za laser)
1 upute za uporabu
1 priručnik „garancija i servis“

Q

Tehnički podatci

Nazivni prijem: 1450 W
Nazivni napon: 230 V ~ 50 Hz
Predajna snaga: 15 Nm max.
Praznohodna brzina vrtnje: n

1800 - 5000 min

0

-1

Nož pile: 210 x 30 x 1,8 x 2,6 mm
Dubina reza na 90°: 0 - 75 mm
Dubina reza na 45°: 0 - 49 mm
Klasa zaštite: II / &

Informacija o buci i vibraciji:

Vrijednosti mjerenja su istražene sukladno EN 60745.
Procjenjeni zvučni pritisak A stroja iznosi karakteri­stično 107,5 dB (A). Nesigurnost K=3 dB.
Razina buke tijekom rada može prelaziti 120,5 dB (A).

Potrebno je nositi štitnike za uši!

Uputa: Za precizno ocjenjivanje titrajnog otpere-

ćenja tijekom određenog radnog vremena, potreb­no je također uzeti u obzir vremena kad je stroj
isključen, ili je uključen ali se zapravo ne rabi. To
može znatno smanjiti titrajno opterećenje, tijekom
cijelog radnog vremena.

Q

Opće upute za sigurnost

J Oprez! Potrebno je pročitati sve upute.

Pogreške tijekom pridržavanja dolje navedenih
uputa, mogu uzrokovati strujni udar, požar
i / ili teške ozljede.

DOBRO SAČUVAJTE OVE UPUTE.

82 HR

Opće upute za sigurnost

1. Radno mjesto

a)

Držite Vaše radno mjesto čisto i uredno.

Nered i ne osvjetljeno područje rada, može
uzrokovati nezgode.

b)

zapaljive tekućine, plinovi ili prašine.

c)

dohvata istoga. U slučaju nepažnje,

Ne rabite stroj u području

gdje prijeti opasnost od
eksplozije, gdje se nalaze

Električni alati proizvode iskre, koje mogu
zapaliti prašinu ili pare.

Za vrijeme uporabe

električnog
djecu i druge osobe izvan

možete izgubiti kontrolu nad strojem.

alata, držite

2. Električna sigurnost

a) Mrežni utikač stroja treba odgovara-

ti u utičnicu. Zabranjena je bilo ka­kva promjena mrežnog utikača. Ne
rabite adapterske utikače zajedno
sa zaštitno uzemljenim uređajima.

Nepromijenjeni mrežni utikači i odgovarajuće
utičnice, smanjuju rizik od udara struje.

b) Izbjegavajte tjelesni kontakt sa uze-

mljenim površinama, kao cijevima,
grijanjima, štednjacima i hladnjacima.

Postoji povećani rizik od udara struje, ako je
Vaše tijelo uzemljeno.

c)

d)

utikača iz utičnice. Držite kabel dalje

e) Ako u prirodi radite sa električnim

 Držite stroj dalje od kiše ili

vlage. Prodiranje vode u električni

uređaj povečava rizik od udara struje.

Ne rabite kabel protunamjen-

ski: npr. za nositi, ovjesiti
stroj ili za izvlačenje mrežnog

od vrućine, ulja, oštrih rubova ili pomič­nih dijelova uređaja. Oštećene ili zamršene

kabele, povećavaju rizik od udara struje.

alatom, rabite isključivo produžne
kabele, koji su dopušteni za vanjsku
uporabu. Rabeljenje produžnog kabela, koji

je prikladan za vanjsku uporabu, smanjuje rizik
od udara struje.

3. Sigurnost osoba

a) Budite uvijek pozorni, vodite računa

o tome što radite i razumno pristupite
radu s električnim alatom. Ne rabite
stroj, ako ste umorni ili pod utjecajem
droga, alkohola ili lijekova. Jedan trenu-

tak nepažnje za vrijeme korištenja stroja, može
uzrokovati teške ozljede.

b)

opreme, kao maske za prašinu, protuklizne

c) Spriječite uključenje stroja bez nad-

d) Prije uključenja stroja, uklonite alat

e) Ne precjenjujte se. Sigurno se

f) Nosite prikladnu odjeću. Ne nosite

g) Ako se montira uređaje za usisavan-

Nosite osobnu zaštitnu

opremu i uvijek zaštitne
očale. Korištenje osobne zaštitne

zaštitne cipele, zaštitnu kacigu ili štitnik za uši,
ovisno o vrsti i uporabi električnog alata, sman­juje rizik od ozljeda.

zora. Uvjerite se u to, da je sklopka
postavljena na poziciju „ISKLJUČE­NO“, prije nego što uključite mrežni
utikač u utičnicu. Ako tijekom nošenja stro-

ja, držite prst na sklopki ili već uključeni stroj
spojite na struju, prijeti opasnost od nezgode.

za podešavanje ili vijčani ključ. Alat ili
ključ, koji se nalazi u rotirajućem dijelu stroja,
može prouzročiti ozljede.

postavite na tlo i uvijek održavajte
vlastitu ravnotežu. Na taj način možete stroj

i u neočekivanim situacijama bolje kontrolirati.

široku odjeću ili nakit. Držite kosu,
odjeću i rukavice dalje od pomičnih
dijelova. Opuštena odjeća, nakit ili duga kosa

mogu biti zahvaćeni od pomičnih dijelova.

je i prihvaćanje prašine, uvjerite se u
to da su priključeni i da se pravilno
koriste. Uporaba tih uređaja, smanjuje

ugrožavanje od prašine.

83 HR

Opće upute za sigurnost

4. Pomno ophođenje i korištenje

električnog alata

a) Ne preopterečujte stroj. Za Vaš

rad isključivo rabite za to određeni
električni alat. Sa odgovarajućim

električnim alatom radite bolje, sigurnije i u
zadanom opsegu radnog učinka.

b) Ne rabite električni alat sa kvarnom

sklopkom. Električni alat, koji se ne može više
uključiti ili isključiti, je opasan i treba se popraviti.

c) Izvucite mrežni utikač iz utičnice,

prije podešavanja stroja, zamjene
opreme ili sklanjanja stroja. Te mjere

zaštite spriječavaju slučajno uključenje stroja.

d) Držite ne korišteni električni alat

izvan dohvata djece. Ne dozvolite
uporabu stroja osobama, koje nisu
upoznate s istim ili koje nisu pročita­le ove upute. Električni alat je opasan, ako

se neiskusne osobe služe njime.

e) Brižljivo njegujte stroj. Kontrolirajte,

dali pomični dijelovi stroja besprije­korno rade i da nisu ukliješteni, te
da funkcije stroja nisu oštećene. Prije
uporabe stroja, predajte oštećene
dijelove na popravak. Brojne nezgode

uzrokovane su loše održavanim električnim alatom.

f) Alat za rezanje treba biti oštar i čist.

Brižljivo njegovani alat za rezanje sa oštrim
reznim rubovima, manje zaglavi i jednostavniji
je za rukovanje.

g) Rabite električni alat, opremu i

ugradni alat, itd. sukladno ovim upu­tama i na način kako je propisano
za ovaj posebni tip uređaja. Pri tome
uzmite u obzir radne uvjete i rad koji
se izvodi. Uporaba električnog alata za dru-

gu osim predviđene primjene, može uzrokovati
opasne situacije.

Sigurnosne upute za

predmetni stroj

J Osigurajte da isključivo osobe iznad 16 godina

rabe stroj, te sukladno ovim uputama!

Spriječite životnu opasnost od
udara struje:

J

Ne otvarajte nikad stroj. Oštećene uređaje,

Popravni radovi ili zamjena dijelova trebaju se

J Uređaji koji su označeni sa 230 V mogu tako-

J Ne radite sa strojem ako je vlažan i također ne

J Ako radite u prirodu, priključite stroj preko za-

Uputa: Držite mrežni kabel uvijek iza stroja i
izvan njegovog djelokruga.

a) Vodite računa o tome, da Vaše ruke

b) Ne hvatajte ispod izradka. Štitnik Vas

c) Prilagodite dubinu reza debljini

d) Pri pilanju, nikad ne držite izradak

e) Pri izvođenju radova gdje prijeti opa-

Redovito kontrolirajte stanje stroja,

mrežnog kabela i mrežnog utikača.
Ne rabite stroj sa oštečenim dijelovima.

mrežni priključni vod ili mrežni priključak mogu
uzrokovati životnu opasnost od udara struje.

isključivo izvoditi od strane servisne službe ili
stručne osobe.

đer biti korišteni sa 220 V.

u vlažnoj okolini.

štitne sklopke kvarne struje (FI) sa maksimalnom
početnom strujom od 30 mA. Rabite produžni
kabel, koji je dozvoljen za vanjsko korištenje.

Oprez! Spriječite životnu

opasnost:

ne zahvate područje pilanja i nož pile.
Držite s drugom rukom dodatnu držku
ili kućište motora. Ako obje ruke drže kružnu

pilu, nemogu se ozljediti na nožu pile.

nemože zaštititi ispod izradka od noža pile.

izradka. Treba biti vidljivo na manje od
ukupne visine zupca ispod izradka.

u ruci ili iznad noge. Osigurajte
izradak na stabilnoj podlozi. Važno je

izradak dobro pričvrstiti, kako bi se smanjilo
opasnost od dodira tijela, uklještenje noža pile
ili gubitka kontrole.

snost od dodira skrivenih dovoda
struje ili vlastitih mrežnih kabela sa
alatom za rezanje, držite stroj isklju­čivo na izoliranom dijelu držke. Dodir

sa dovodom pod naponom, stavlja također

84 HR

Opće upute za sigurnost

dijelove uređaja pod napon i na taj način
uzrokuje udar struje.

f) Za uzdužno pilanje uvijek rabite

udar ili ravno vođenje brida. Taj po­stupak poboljšava preciznost reza i smanjuje
mogućnost uklještenja noža pile.

g) Rabite uvijek nož pile pravilne veli-

čine i odgovarajuće bušotine za pri­hvaćanje. Noževi pile, koji ne odgovaraju

montažnim dijelovima pile, rotiraju neispravno i
uzrokuju gubitak kontrole.

h) Nikad ne rabite oštećene ili pogreš-

ne podložne pločice ili vijke za nož
pile. Podložne pločice i vijci za nož pile su

posebno sastavljeni za Vašu pilu, te za opti­malnu učinkovitost i pogonsku pouzdanost.

Uzrok i spriječavanje protuudarca:

a) Protuudarac je iznenadna reakcija zbog uklje-

štenog ili pogrešno usmjerenog noža pile, koja
dovodi do nekontroliranog podizanja pile, koja
se tad izvuče iz izradka i pomiče prema osobi
koja njome rukuje.

b) Ako nož pile zapne ili se ukliješti u režak pile,

blokira i snaga motora pokreće stroj u pravcu
osobe koja njime rukuje.

c) Ako se nož pile zakrene ili pogrešno usmjeri,

zubi stražnjeg ruba noža pile mogu zaglaviti u
površini izradka, što dovodi do toga da se nož
pile izvuče iz režka pile i poskoči prema osobi
koja njime rukuje.

Posebe sigurnosne upute za ručnu kruž­nu pilu i štitnik klatna
a) Prije uporabe, provjerite dali se

štitnik klatna
Ne rabite pilu, ako donja ladica
nije slobodno pomična i ako se ne
zatvara smjesta. Nikad ne ukliještite
ili zavežite štitnik klatna, ako je
otvoren. Ako pila padne na tlo, donji štitnik

se može iskriviti.. Otvorite štitnik sa povratnom
povlačnom polugom i osigurajte da se ista
slobodno pomiče, te da kod raznih kutova
i dubina rezanja ne dodiruje nož pile kao i
ostale dijelove.

b) Provjerite funkciju opruge za štitnik

klatna. U slučaju da štitnik klatna i

6

uredno zatvara.

opruga ne rade besprijekorno, pre­dajte stroj kako bi se izveli popravni
radovi. Ostečeni dijelovi, ljepljive naslage ili

gomilanje strugotina, usporavaju rad donjeg
štitnika.

c) Štitnik klatna ručno otvorite isključi-

vo pri izvođenju posebnih rezanja,
kao na primjer „uvlačno i kutno
rezanje“. Otvorite štitnik klatna s
pomoću povratne povlačne poluge
i otpustite istu, čim nož prodire u
izradak. Pri izvođenju ostalih radova pilanja,

donji štitnik treba automatski raditi.

d) Ne polažite pilu nikad na radionički

stol ili tlo, bez da štitnik klatna pre­kriva nož pile. Nož pile koji nije zaštićen i

stvara inercijski hod, pomiče pilu u suprotnom
smjeru rezanja i reže što se nalazi pred njom.
Pri tome uzmite u obzir vijeme zaustavljanja pile.

Posebne sigurnosne upute za ručne
kružne pile i rascjepni klin
a) Koristite odgovarajući rascjepni klin

za postavljeni nož pile. Rascjepni klin

treba biti jači od debljine glavnog noža, ali
tanji od širine zupca.

b) Namjestite rascjepni klin prema opisu

u uputama za uporabu. Pogrešna debljina,
pozicija i centriranje mogu uzrokovati da ras­cjepni klin ne spriječi djelotvorno protuudarac.

c) Uvijek koristite rascjepni klin, osim

kod uvlačnog rezanja. Nakon uvlačnog
rezanja, ponovno montirajte rascjepni klin.
Rascjepni klin smeta pri izvođenju uvlačnog
rezanja i može uzrokovati protuudarac.

d) Rascjepni klin treba se nalaziti u

režku pilanja, kako bi bio djelotvo­ran. Rascjepni klin nije djelotvoran za spriječa-

vanje protuudarca, pri izvođenju kratkih rezova.

e) Ne rabite pilu sa izvijenim rascje-

pnim klinom. Već neznatna šmetnja može
usporiti zatvaranje štitnika.

Izbjegavajte protuudarac stroja:

Protuudarac je posljedica pogrešne uporabe pile.
Isti se može spriječiti pomoću prikladnih mjera
opreza, sukladno opisu koji slijedi.

85 HR

Opće upute za sigurnost

a) Pilu čvrsto držite s obje ruke, a ruke

držite u položaju koji Vam omoguča­va održavanje stabilnosti u slučaju
protuudarca. Uvijek se nalazite na
bočnoj strani noža pile, te nikad ne
postavljajte nož pile u istoj liniji sa
vlastitim tijelom. U slučaju protuudarca,

kružna pila može poskočiti unazad. Međutim,
osoba koja poslužuje stroj može savladati
sile protuudarca, ako je prethodno poduzela
prikladne mjere.

b) Ako je nož pile ukliješten ili je pilanje

iz određenog razloga prekinuto,
otpustite sklopku za uključivanje /
isključivanje i mirno držite pilu u
izradku, sve dok se nož pile potpuno
zaustavi. Ne pokušavajte nikad
izvlačiti pilu iz izradka ili je povlačiti
unazad, ako se nož pile pokreće ili
ako može nastati protuudarac. Prona-

đite uzrok ukliještenja noža pile i otklonite isti
pomoću prikladnih mjera.

c) Ako želite pokrenuti pilu, koja se

nalazi u izradku, centrirajte nož pile
i rezku pilanja i provjerite dali zupci
pile nisu možda zaglavili u izradku.

Ako je nož pile ukliješten, može se izvuči iz
izradka ili uzrokovati protuudarac pri ponov­nom uključivanju pile.

d) Poduprijte velike ploče, kako bi sma-

njili rizik protuudarca, uzrokovanog
od ukliještenog noža pile. Velike ploče

mogu se pregibati od vlastite težine. Potrebno
je poduprijeti ploče na obje strane, u blizini
režka pilanja kao i na rubu.

e) Ne koristite tupe ili oštećene noževe

pile. Noževi pile sa tupim ili pogrešno cen­triranim zupcima uzrokuju, zbog suviše uskog
režka pilanja, povećanog trenja i uklještenja
noža pile, kao i protuudarac.

f) Prije pilanja, čvrsto pritegnite po-

dešenu funkciju uvlačnog i kutnog
rezanja. Ako se tijekom pilanja promijeni

podešena funkcija, nož pile se može uklještiti i
prouzročiti protuudarac.

g) Budite osobito oprezni, pri izvođenju „uvlač-

nog rezanja“ u skrivenom području, kao npr. u
postojećem zidu. Nož pile može, kad uranja u

materijal, tijekom pilanja u skrivenim predmeti­ma blokirati i uzrokovati protuudarac.

Upozorenje! Zaštitite se od

laserskog zračenja:

Lasersko zračenje

Ne gledati direktno u zraku!

Klasa lasera 2

Maksimalna izlazna snaga ≤ 1 mW

Dužina vala: 650 nm

J Ne gledajte direktno u lasersku zraku, tj. u

otvor iz kojeg izlazi.

J Ne usmjerujte lasersku zraku nikad prema

reflektirajućim površinama, osobama ili životi­njama, jer već kratki pogled u lasersku zraku
može uzrokovati ozljede očiju.

J Ne otvarajte nikad kućište umetka za laser.
J Kad dulje vrijeme na rabite stroj, otklonite

baterije iz baterijske kutije na umetku lasera.

Na slijedeći način postupate

pravilno:

J U slučaju opasnosti smjesta izvucite mrežni

utikač iz utičnice.

J Ne rabite stroj nikad protunamjenski.
J Stroj treba uvijek biti čist, suh i slobodan od

ulja ili maziva.

J Kod statičnog rabljenja, stroj se treba isključivo

koristiti na stolu za pilanje koji je opremljen sa
zaštitom protiv ponovnog pokretanja.

J Samo uključeni stroj usmjeriti na izradak.
J Tijekom rada stroj uvijek držati dalje od tjela.
J Zabranjena je obrada azbestnog materijala.

86 HR

Opće upute za sigurnost / Stavljanje u pogon

J Sječnica treba u gornjem i u donjem dijelu biti

oslobođena od prepreka.

J Nož pile ne smije izvirivati više od 3 mm iz

izradka.

J Tijekom pilanja, vodite računa o tome da se

ne pilaju čavli, vijci, itd.

J Ne raditi sa strojem naglavačke.
J Štititi nož pile od udarca i da ne zaglavi.
J Ne zakočite dodatno nož pile nakon isključenja.
J Noževi pile, koji su ispucani ili promjenili oblik,

ne smiju se upotrebljavati. Nije dozvoljeno
korištenje HSS-noževa za pilu (visokoučinski
čelik za brzo rezanje).

J Prije radova na stroju, npr. podešavanja

temeljne ploče, uvijek prethodno izvucite
mrežni utikač iz utičnice.

J Ne otklanjajte nikad strugotine ili iverice tije-

kom rada stroja.

J Tijekom obrade drva ili materijala, koji stvara

prašinu koja je štetna za zdravlje, potrebno je
priključiti ručnu kružnu pilu na usisni uređaj.

J Obvezno koristite ugrađene sigurnosne uređa-

je ručne kružne pile, kao npr. uklopni zapor i
štitnik klatna.

J Osigurajte, da svi pomični dijelovi noža pile

besprijekorno rade kao i ostali uređaji, koji
pokrivaju nož pile.

J Ne pritežite sklopku za UKLJUČENJE / ISKLJU-

ČENJE tijekom ručnog pogona.

Q

Uključivanje i isključivanje

Uključivanje:

j Pritisnite uklopni zapor

2

prema ljevo ili

desno i isti držite stisnuto.

j Pokrenite sklopku za UKLJUČIVANJE / ISKLJU-

ČIVANJE

8

. Nakon što je stroj stavljen u

pogon, možete otpustiti uklopni zapor.

Ručna kružna pila je opremljena

sa elektronskim blagim zaletom.

Motor se uključuje usporenjem.

Isključivanje:

Otpustite sklopku za UKLJUČIVANJE / ISKLJUČIVA-

8

NJE

.

Q

Podešavanje kuta rezanja

Kut rezanja možete odrediti pomoću kutne ljestvice.

j Otpustite vijak sa krilatom glavom / pritezni

4

klin

na obje strane, podesite željeni kut na
kutnoj ljestvici i pritegnite ponovno vijak sa
krilatom glavom / pritezni klin.

Q

Podešavanje dubine reza

Q

Stavljanje u pogon

Ručna kružna pila PHKS 1450 LASER je opremljena
sa funkcijom Intelligent Power Control.

Funkcija automatskog napajanja dodatnom snagom
uzrokuje, da u određenom opsegu brzine vrtnje,
učinak ostaje nepromijenjen pri obradi čak tvrđih i
otpornijih materijala.

Uputa: Preporučujemo da odabir dubine reza
bude po mogućnosti 3 mm veći nego debljina
materijala.

j Otpustite vijak sa krilatom glavom na namješta-

ču za dubinu reza
reza na ljestvici

5

, podesite željenu dubinu

15

i ponovno pritegnite vijak

sa krilatom glavom.

Q

Podesite paralelni udar

Otpustite vijak sa krilatom glavom 10 na podložnoj

7

ploči

i postavite paralelni udar 12 u prihvat 11,

te ponovno pritegnite vijak sa krilatom glavom

10

.

87 HR

Stavljanje u pogon

Q

Uključivanje / isključivanje

lasera

Uključivanje:

Premjestite sklopku za UKLJUČENJE / ISKLJUČENJE

14

lasera

na poziciju „I“.

Isključivanje:

Premjestite sklopku za UKLJUČENJE / ISKLJUČENJE

14

lasera

na poziciju „0“.

Uputa: Ako su baterije istrošene, nadomjestite ih
sa dvije baterije AAA od 1,5 V.

Q

Rukovanje sa ručnom

kružnom pilom

1. Uključite stroj, prema opisu u točki »uključiva­nje i isključivanje «, te ga postavite sa prednjim
rubom podložne ploče

2. Centrirajte stroj na paralelnom udaru
zabilježene crte, tj. laseru.

3. Pilajte na način da se držite sa obe ruke za
držke (vidi prikaz A), te pilajte sa umjerenim
pritiskom.

Q

Podešavanje broja okretaja

7

na materijal.

12

ili

obložene i furnirane ploče 6

PVC-ploča 3-5

Ploče od akrilnog stakla, pleksistakla 2-4

aluminijske ploče 4-6

aluminijski profili 4-6

gipskartonske ploče 1-2

ploče od kamene vune 1-2

iverice vezane cementom 1-2

Ophodna brzina (OB) iznosi kod minimalnog,
tj. maksimalnog broja okretaja cca.:

stupanj1 1.800 okretaj/min OB 20 m/sek

stupanj 6 5.000 okretaj/min OB 55 m/sek

Vodite računa o tome, da je brzina rezanja uvijek
manja, ovisno o različitim noževima pile, materi­jala kao i snage zagona rezanja, nego ophodna
brzina (OB) u praznom hodu.

Q

Priključivanje uređaja za usis

strugotina

j Uključite adapter za usis prašine 24 na uređaj

za izbacivanje strugotine.

j Priključite dozovljeni uređaj za usis prašine i

strugotina.

1

Vrtite postavni kotačić

na željeni stupanj broja
okretaja (oznaka strelice G) (1 = najmanji broj
okretaja / 6 = najveći broj okretaja):

Orijentirajte se pomoću slijedećih, neobvezatnih
podataka za podešavanje, tj. prilagodite individu­alno i odgovarajući broj okretaja na postavnom
kotačiću

1

.

Materijal Stupanj broj

okretaja

tvrdo i meko drvo (puno drvo) u
poprečnim i uzdužnim presjecima

iverice, ploče od tvrdih vlakana 6

iverice 6

stolarske ploče, šperploča 6

6

Q

Zamjena noža pile

m Oprez! Pokrenite zapor klatna isključivo
nakon što ste prethodno izvukli mrežni utikač!

1. Kao prvo otklonite paralelni udar
da otpustite vijak sa krilatom glavom

12

, na način

10

.

2. Postavite dubinu reza na najmanju poziciju,
0 mm (pomoću vijka sa krilatom glavom
namjestača dubine reza

3. Zakrenite štitnik klatna

4. Pokrenite zavor vretena
i otpustite zatezni vijak sa pločom

5

).

6

unazad i odložite stroj.

3

(sve dok zaglavi)

21

pomoću
šesterukutnog bridnog ključa. Otklonite sad
zatezni vijak sa pločom

20

(vidite također prikaz D).

21

i zateznu prirubnicu

88 HR

Stavljanje u pogon / Čišćenje / Zbrinjavanje

5. Otklonite nož pile.

6. Ugradnju noža pile izvoditi sukladno opisu, ali
u obrnutom redoslijedu.

7. Pokrenite zavor vretena
i zategnite zatezni vijak

3

(sve dok zaglavi)

21

pomoću

šesterukutnog bridnog ključa.

m Oprez! Strelica na nožu pile treba biti u pravcu
sa strelicom smjera vrtnje (smjer vrtnje, označen na
stroju).

j Osigurajte da je nož pile prikladan za broj

okretaja vretena alata.

Q

Ugradnja i podešavanje

rascjepnog klina

m Oprez! Razmak između rascjepnog klina
i noža pile ne smije biti veći od 5 mm. Ako se
otklonilo rascjepni klin, npr. za izvođenje uvlačnog
reza, potrebno je obavezno održati taj razmak pri
uporabi rascjepnog klina (vidite prikaz F).

Skidanje rascjepnog klina:
(vidite također prikaz E)

1. Otpustite vijak sa krilatom glavom namještača
dubine reza

5

i zakrenite kružnu pilu do

dosega prema gore, pričvršćenje racjepnog

22

klina

će se tad otpustiti.

2. Izvijte vijke za pričvršćivanje
rascjepni klin

16

.

23

i otklonite

m Oprez! Nakon izvođenja uvlačnog reza,
obavezno ponovno ugraditi rascjepni klin
slijedeće radove.

Podešavanje rascjepnog klina:
(vidite također prikaz F)

Podesite razmak između rascjepnog klina
krune zupca noža pile na maksimalno 5 mm, te
između vrha rascjepnog klina i najdublje točke
noža pile na maksimalno 5 mm.
Vodite računa o razmacima, sukladno prikazu F.

16

16

za

16

i

Q

Upute i trikovi

j Ovisno o kutu rezanja, koristite odgovarajuće

označenje na podložnoj ploči (oznaka se na­lazi na stražnoj strani vijka sa krilatom glavom
za paralelni udar

10

): pravokutni rez =

oznaka 0°, rez od 45° = oznaka 45°.

j Izbjegavajte čupanje reznog ruba kod osjetljivih

površina, npr. obložene iverice ili vrata, na način
da naljepite krep traku na sječnicu. Taj postupak
nadalje nudi prednost, da se na krep traci bolje
može označiti nego na gladkoj površini. Još veću
sigurnost protiv čupanja reznog ruba postižete
pomoću napetog tankog drva, koji se zajedno pili.

Q

Čišćenje

j Očistite stroj na kraju radnog postupka.
j Za čišćenje kućišta ne koristite ni u kojem

slučaju benzin, razređivač ili čistilo.

Q

Zbrinjavanje

Ambalaža se sastoji od okolini primje­renih materijala koju možete zbrinuti u
mjesnim stanicama za reciklažu.

Električni alat ne bacajte u

kućni otpad!

Sukladno europskim smjernicama 2002 / 96 / EG
o starim električnim i elektroničkim uređajima i
njihovo provođenje u nacionalno pravo, stari se
električni uređaji moraju odvojeno sakupljati kao bi
se ponovno upotrijebili.
O mogućnostima zbrinjavanja isluženih uređaja
saznat ćete u vašoj općini ili gradskoj upravi.

Otklanjanje baterije

Obvezatna je predaja baterija sustavu reciklaže,
sukladno smjernicama 91 / 157 / EEC i nije dozvo-
ljeno iste otklanjati zajedno sa kućnim otpadom.
Svaki potrošač je zakonski obvezan, sve baterije
i akumulatore predati na sabirno mjesto svoje
općine / dijela grada ili dobavljaču.

89 HR

Informacije

Q

 Informacije

Q

 Servis

Koje je ovlašteno servisno mjesto u vašoj zemlji
pročitajte u jamstvenom listu.

J Vaše uređaje dajte popraviti samo od strane

kvalificiranih osoba i s originalnim zamjenskim
dijelovima. Time ćete zadržati sigurnost vaših
uređaja.

Q

Objašnjenje konformnosti /

Proizvođač

Mi, Kompernaß GmbH, Burgstr. 21,
D-44867 Bochum, Njemačka, dajemo za ovaj
proizvod suglasnost sa slijedećim EG smjernicama:

Strojne smjernice
98 / 37 / EC

EG- niskonaponske smjernice
2006 / 95 / E C

EN60745-1
EN60745-2-5

Elektromagnetska kompatibilnost
2004 / 108 / EC

EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3
EN61000-6-1
EN61000-6-3
EN60825-1

Tip / opis uređaja:

Ručna kružna pila PHKS 1450 LASER

Bochum, 31.10.2007

Hans Kompernaß

- poslovođa -

U smislu daljeg razvoja zadržane su tehničke izmjene.

90

91 DE/AT

Inhaltsverzeichnis

Einleitung

Bestimmungsgemäßer Gebrauch ............................................................................Seite 92

Ausstattung ................................................................................................................Seite 92

Lieferumfang .............................................................................................................. Seite 93

Technische Daten ...................................................................................................... Seite 93

Allgemeine Sicherheitshinweise

Arbeitsplatz ............................................................................................................... Seite 94

Elektrische Sicherheit ................................................................................................Seite 94

Sicherheit von Personen ............................................................................................ Seite 94

Verwendung und Behandlung des Elektrowerkzeuges ......................................... Seite 95

Gerätespezifische Sicherheitshinweise ...................................................................Seite 95

Inbetriebnahme

Ein- und ausschalten .................................................................................................. Seite 99

Schnitt-Winkel einstellen ........................................................................................... Seite 99

Schnitt-Tiefe einstellen ............................................................................................... Seite 99

Parallelanschlag einstellen ....................................................................................... Seite 99

Laser ein- / ausschalten ............................................................................................. Seite 99

Handhabung der Hand kreissäge ............................................................................ Seite 99

Drehzahl einstellen .................................................................................................... Seite 100

Spanabsaugung anschließen ..................................................................................Seite 100

Sägeblatt wechseln ................................................................................................... Seite 100

Spaltkeil ausbauen und einstellen ..........................................................................Seite 100

Tipps und Tricks ......................................................................................................... Seite 101

Reinigung ................................................................................................................Seite 101

Entsorgung............................................................................................................. Seite 101

Informationen

Service .......................................................................................................................Seite 101

Konformitätserklärung / Hersteller ........................................................................... Seite 102

92 DE/AT

Einleitung

In dieser Bedienungsanleitung werden folgende Piktogramme / Symbole verwendet:

Bedienungsanleitung lesen!

Warn- und Sicherheitshinweise beachten! Schutzklasse II

Vorsicht vor elektrischem Schlag! Gefährliche
elektrische Spannung – Lebensgefahr!

Laser! Setzen Sie sich nicht dem Laserstrahl aus.

Explosionsgefahr!

V

n

~

0

Volt (Wechselspannung)

Bemessungs-Leerlaufdrehzahl Tipp! So verhalten Sie sich richtig.

Entsorgen Sie Verpackung und Gerät
umweltgerecht!

Handkreissäge PHKS 1450 LASER

W

Q

Watt (Wirkleistung)

Tragen Sie einen Gehörschutz, eine
Atem- / Staubschutzmaske, eine Schutzbrille
und Schutzhandschuhe.

Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeugs fern.

Halten Sie das Gerät von Regen oder Nässe fern.
Das Eindringen von Wasser in ein Elektrogerät
erhöht das Risiko eines elektrischen Schlages.

Ein beschädigtes Gerät, Netzkabel oder
Netzstecker bedeuten Lebensgefahr durch elek­trischen Schlag. Kontrollieren Sie regelmäßig
den Zustand von Gerät, Netzkabel, Netzstecker.

Bestimmungsgemäßer
Gebrauch

Q

Einleitung

Machen Sie sich vor der ersten Inbetrieb-

nahme mit den Funktionen des Gerätes

vertraut und informieren Sie sich über
den Umgang mit Elektrowerkzeugen. Lesen Sie
hierzu die nachfolgende Bedienungsanleitung.
Bewahren Sie diese Anleitung auf. Händigen Sie
alle Unterlagen bei Weitergabe des Gerätes an
Dritte aus.

Sägen von Längs-, Quer- und Gehrungsschnitten
bei fester Auflage in Vollholz, Spanplatten, Kunst­stoff und Leichtbaustoffen. Berücksichtigen Sie
dabei, dass das vormontierte Sägeblatt nur zum
Gebrauch mit Holz geeignet ist. Jede andere Ver­wendung oder Veränderung der Maschine gilt als
nicht bestimmungsgemäß und birgt erhebliche
Unfallgefahren.
Nicht zum gewerblichen Gebrauch.

Q

Ausstattung

1

Stellrad Drehzahlvorwahl

2

Einschaltsperre

3

Spindelarretierung

4

Schnitt-Winkelvorwahl

93 DE/AT

5

Schnitt-Tiefenvorwahl

6

Pendelschutzhaube

7

Grundplatte

8

EIN / AUS-Schalter

9

Spanauswurf

10

Flügelschraube für Parallelanschlag

11

Parallelanschlagaufnahme

12

Parallelanschlag

13

Laseraufsatz

14

EIN / AUS-Schalter Laser

15

Schnitt-Tiefenskala

16

Spaltkeil

17

Zusatzgriff

18

Antriebsspindel

19

Aufnahmeflansch

20

Spannflansch

21

Spannschraube mit Scheibe

22

Spaltkeilbefestigung

23

Befestigungsschrauben

24

Adapter zur Staubabsaugung

Q

Lieferumfang

1 Handkreissäge
1 Parallelanschlag
1 Adapter zur Staubabsaugung
1 Innensechskantschlüssel
2 Batterien Micro AAA 1,5 V (für Laser)
1 Bedienungsanleitung
1 Heft „Garantie und Service“

Einleitung

Unsicherheit K=3 dB. Der Geräuschpegel beim
Arbeiten kann 120,5 dB (A) überschreiten.

Gehörschutz tragen!

Bewertete Beschleunigung, typischerweise:

Hand- / Armvibration ah = 2,309 m / s
Unsicherheit K = 1,5 m / s

WARNUNG!

2

Der in diesen Anweisungen

angegebene Schwingungspegel ist entsprechend
einem in EN 60745 genormten Messverfahren
gemessen worden und kann für den Gerätever­gleich verwendet werden. Der Schwingungspegel
wird sich entsprechend dem Einsatz des Elektro­werkzeugs verändern und kann in manchen Fällen
über dem in diesen Anweisungen angegebenen
Wert liegen. Die Schwingungsbelastung könnte
unterschätzt werden, wenn das Elektrowerkzeug
regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der
Schwingungsbelastung während eines bestimmten
Arbeitszeitraumes sollten auch die Zeiten berück­sichtigt werden, in denen das Gerät abgeschaltet
ist oder zwar läuft, aber nicht tatsächlich im Einsatz
ist. Dies kann die Schwingungsbelastung über den
gesamten Arbeitszeitraum deutlich reduzieren.

2

Q

Technische Daten

Nennaufnahme: 1450 W
Nennspannung: 230 V ~ 50 Hz
Abgabeleistung: 15 Nm max.
Leerlaufdrehzahl: n

1800 - 5000 min

0

-1

Sägeblatt: 210 x 30 x 1,8 x 2,6 mm
Schnitt-Tiefe bei 90°: 0 - 75 mm
Schnitt-Tiefe bei 45°: 0 - 49 mm
Schutzklasse: II / &

Geräusch- und Vibrationsinformationen:

Messwerte ermittelt entsprechend EN 60745.
Der A-bewertete Schalldruckpegel des Gerätes
beträgt typischerweise 107,5 dB (A).

94 DE/AT

Allgemeine Sicherheitshinweise

Q

Allgemeine Sicherheitshinweise

J

Achtung! Sämtliche Anweisungen sind zu le­sen. Fehler bei der Einhaltung der nachstehend
aufgeführten Anweisungen können elektrischen
Schlag, Brand und / oder schwere Verletzungen
verursachen.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

1. Arbeitsplatz

a) Halten Sie Ihren Arbeitsbereich sauber

und aufgeräumt. Unordnung und unbeleuch-

tete Arbeitsbereiche können zu Unfällen führen.

b)

brennbare Flüssigkeiten, Gase oder

c) Halten Sie Kinder und andere

fern. Bei Ablenkung können Sie die Kontrolle

2. Elektrische Sicherheit

a) Der Netzstecker des Gerätes muss in

b) Vermeiden Sie Körperkontakt mit geer-

c)

Arbeiten Sie mit dem Gerät

nicht in explosionsgefähr­deter Umgebung, in der sich

Stäube befinden. Elektrowerkzeuge erzeu-

gen Funken,
entzünden können.

über das Gerät verlieren.

die Steckdose passen. Der Netz stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten
Geräten. Unveränderte Netzstecker und pas-

sende Steckdosen verringern das Risiko eines
elektrischen Schlages.

deten Oberflächen, wie von Rohren,
Heizungen, Herden und Kühlschränken.

Es besteht ein erhöhtes Risiko durch elektrischen
Schlag, wenn Ihr Körper geerdet ist.

die den Staub oder die Dämpfe

Personen während der Benut­zung des Elektrowerkzeugs

Halten Sie das Gerät von Regen
oder Nässe fern. Das Eindringen

von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.
d)

Netzstecker

e) Wenn Sie mit einem Elektrowerkzeug

Zweckentfremden Sie das Kabel
nicht um das Gerät zu tragen,
aufzuhängen oder um den

aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von
Hitze, Öl, scharfen Kanten oder sich
bewe

genden Geräteteilen. Beschädigte

oder verwickelte Kabel erhöhen das Risiko
eines elektrischen Schlages.

im Freien arbeiten, verwenden Sie
nur Verlängerungskabel, die auch für
den Außenbereich zugelassen sind.

Die Anwendung eines für den Außenbereich
geeigneten Verlängerungskabels verringert das
Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten

Sie darauf, was Sie tun und gehen
Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie das
Gerät nicht, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Ge­rätes kann zu ernsthaften Verletzungen führen.

b)

Schutzausrüstung wie Staubmaske, rutschfeste

c) Vermeiden Sie eine unbeabsichtigte

d) Entfernen Sie Einstellwerkzeuge oder

Tragen Sie persönliche Schutz-

ausrüstung und immer eine
Schutzbrille. Das Tragen persönlicher

Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.

Inbetriebnahme. Vergewissern Sie sich,
dass der Schalter in der „AUS“-Position
ist, bevor Sie den Netzstecker in die
Steckdose stecken. Wenn Sie beim Tragen

des Gerätes den Finger am Schalter haben oder
das Gerät bereits eingeschaltet an die Stromversor­gung anschließen, kann dies zu Unfällen führen.

Schraubenschlüssel, bevor Sie das
Gerät einschalten. Ein Werkzeug oder

95 DE/AT

Allgemeine Sicherheitshinweise

Schlüssel, der sich in einem drehenden Geräte­teil befindet, kann zu Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen

Sie für einen sicheren Stand und hal­ten Sie jederzeit das Gleichgewicht.

Dadurch können Sie das Gerät in unerwarteten
Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand­schuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare kön­nen von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden, vergewis­sern Sie sich, dass diese angeschlossen
sind und richtig verwendet werden.

Das Verwenden dieser Einrichtungen verringert
Gefährdungen durch Staub.

4. Verwendung und Behandlung
des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug. Mit dem

passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein Elektrowerk­zeug, das sich nicht mehr ein- oder ausschalten
lässt, ist gefährlich und muss repariert werden.

c)Ziehen Sie den Netzstecker aus der

Steckdose, bevor Sie Geräteeinstel­lungen vornehmen, Zubehörteile wech­seln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeab­sichtigten Start des Gerätes.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von
Kindern auf. Lassen Sie Personen das
Gerät nicht benutzen, die mit diesem
nicht vertraut sind oder diese Anwei­sungen nicht gelesen haben. Elektrowerk-

zeuge sind gefährlich, wenn sie von unerfah­renen Personen benutzt werden.

e)Pflegen Sie das Gerät mit Sorgfalt.

Kontrollieren Sie, ob bewegliche Ge­räteteile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen
oder so beschädigt sind, dass die
Funktion des Gerätes beeinträchtigt
ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren.

Viele Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf

und sauber. Sorgfältig gepflegte Schneid­werkzeuge mit scharfen Schneidkanten ver­klemmen sich weniger und sind leichter zu führen.

g)Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre­chend diesen Anweisungen und so, wie
es für diesen speziellen Gerätetyp
vorgeschrieben ist. Berücksichtigen Sie
dabei die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der Gebrauch

von Elektrowerkzeugen für andere als die vor­gesehenen Anwendungen kann zu gefähr­lichen Situationen führen.

Gerätespezifische

Sicherheitshinweise

J Stellen Sie sicher, dass ausschließlich Personen

über 16 Jahren das Gerät gemäß den Anwei­sungen in dieser Bedienungsanleitung in Be­trieb nehmen!

Vermeiden Sie Lebensgefahr
durch elektrischen Schlag:

J

derart beschädigten Teilen nicht mehr in Betrieb.

J Mit 230 V gekennzeichnete Geräte können

Kontrollieren Sie regelmäßig den Zu-

stand von Gerät, Netzkabel und den
Netzstecker. Nehmen Sie Geräte mit

Öffnen Sie niemals das Gerät. Beschädigte Ge­räte, Netzanschlussleitung oder Netzstecker be­deuten Lebensgefahr durch elektrischen Schlag.
Lassen Sie Reparatur- oder Austauscharbeiten nur
von der Servicestelle oder einer Elektrofachkraft
durchführen.

auch mit 220 V betrieben werden.

96 DE/AT

Allgemeine Sicherheitshinweise

J Betreiben Sie das Gerät nicht, wenn es feucht

ist, und auch nicht in feuchter Umgebung.

J Schließen Sie, wenn Sie im Freien arbeiten,

das Gerät über einen Fehlerstrom (FI)-Schutz­schalter mit maximal 30 mA Auslösestrom an.
Verwenden Sie nur ein für den Außenbereich
zugelassenes Verlängerungskabel.

Hinweis: Halten Sie das Netzkabel stets vom
Wirkungskreis der Maschine fern und führen Sie es
nach hinten von der Maschine weg.

Achtung! Vermeiden Sie

Verletzungsgefahr:

a) Kommen Sie mit Ihren Händen

nicht in den Sägebereich und an das
Sägeblatt. Halten Sie mit Ihrer zweiten
Hand den Zusatzgriff oder das Motor­gehäuse. Wenn beide Hände die Kreissäge

halten, kann das Sägeblatt diese nicht verletzen.

b) Greifen Sie nicht unter das Werkstück.

Die Schutzhaube kann Sie unter dem Werk­stück nicht vor dem Sägeblatt schützen.

c) Passen Sie die Schnitt-Tiefe an die Di-

cke des Werkstücks an. Es sollte weniger
als eine volle Zahnhöhe unter dem Werkstück
sichtbar sein.

d) Halten Sie das zu sägende Werkstück

niemals in der Hand oder über dem
Bein fest. Sichern Sie das Werkstück an
einer stabilen Unterlage. Es ist wichtig,

das Werkstück gut zu befestigen, um die Gefahr
von Körperkontakt, Klemmen des Sägeblattes
oder Verlust der Kontrolle zu minimieren.

e) Halten Sie das Gerät nur an den

isolierten Griffflächen, wenn Sie
Arbeiten ausführen, bei denen das
Schneidewerkzeug verborgene
Stromleitungen oder das eigene
Netzkabel treffen könnte. Der Kontakt

mit einer spannungsführenden Leitung setzt
auch die metallenen Geräteteile unter Span­nung und führt zu einem elektrischen Schlag.

f) Verwenden Sie beim Längsschneiden

immer einen Anschlag oder eine gera­de Kantenführung. Dies verbessert die

Schnittgenauigkeit und verringert die Möglich­keit, dass das Sägeblatt klemmt.

g) Verwenden Sie immer Sägeblätter in

der richtigen Größe und mit passender
Aufnahmebohrung. Sägeblätter, die nicht

zu den Montageteilen der Säge passen, laufen
unrund und führen zum Verlust der Kontrolle.

h) Verwenden Sie niemals beschädigte

oder falsche Sägeblatt-Unterlegschei­ben oder - schrauben. Die Sägeblatt-Un-

terlegscheiben und - schrauben wurden spezi­ell für Ihre Säge konstruiert, für optimale
Leistung und Betriebssicherheit.

Vermeiden Sie einen Rückschlag des
Gerätes:

Ein Rückschlag ist die Folge eines falschen oder
fehlerhaften Gebrauchs der Säge. Er kann durch
geeignete Vorsichtsmaßnahmen, wie nachfolgend
beschrieben, verhindert werden.
a) Halten Sie die Säge mit beiden Händen

fest und bringen Sie Ihre Arme in eine
Stellung, in der Sie den Rückschlagkräf­ten standhalten können. Halten Sie sich
immer seitlich des Sägeblattes, nie das
Sägeblatt in eine Linie mit Ihrem Körper
bringen. Bei einem Rückschlag kann die Kreis-

säge rückwärts springen, jedoch kann die Bedi­enperson die Rückschlagkräfte beherrschen,
wenn geeignete Maßnahmen getroffen wurden.

b) F

alls das Sägeblatt klemmt oder das
Sägen aus einem anderen Grund un­terbrochen wird, lassen Sie den
EIN / AUS-Schalter los und halten Sie
die Säge im Werkstoff ruhig, bis das
Sägeblatt vollständig still steht. Versu­chen Sie niemals, die Säge aus dem
Werkstück zu entfernen oder sie rück­wärts zu ziehen, solange das Sägeblatt
sich bewegt oder sich ein Rückschlag
ereignen könnte.

Finden Sie die Ursache für das Klemmen des
Sägeblattes und beseitigen Sie diese durch
geeignete Maßnahmen.

c) Wenn Sie eine Säge, die im Werk-

stück steckt, wieder starten wollen,
zentrieren Sie das Sägeblatt im Sä­gespalt und überprüfen Sie, ob die
Sägezähne nicht im Werkstück verhakt
sind. Klemmt das Sägeblatt, kann es sich aus

97 DE/AT

Allgemeine Sicherheitshinweise

dem Werkstück heraus bewegen oder einen
Rückschlag verursachen, wenn die Säge erneut
gestartet wird.

d) Stützen Sie große Platten ab, um das

Risiko eines Rückschlags durch ein
klemmendes Sägeblatt zu vermindern.

Große Platten können sich unter ihrem Eigen­gewicht durchbiegen. Platten müssen auf bei­den Seiten, sowohl in Nähe des Sägespalts als
auch am Rand, abgestützt werden.

e) Verwenden Sie keine stumpfen oder

beschädigten Sägeblätter. Sägeblätter
mit stumpfen oder falsch ausgerichteten Zäh­nen verursachen durch einen zu engen Säge­spalt eine erhöhte Reibung, Klemmen des Säge­blattes und Rückschlag.

f) Ziehen Sie vor dem Sägen die Schnitt-

Tiefen- und Schnitt-Winkeleinstellungen
fest. Wenn sich während des Sägens die Ein-

stellungen verändern, kann sich das Sägeblatt
verklemmen und ein Rückschlag auftreten.

g) Seien Sie besonders vorsichtig, wenn

Sie einen „Tauchschnitt“ in einen ver­borgenen Bereich, z.B. eine beste­hende Wand, ausführen. Das eintau-

chende Sägeblatt kann beim Sägen in
verborgene Objekte blockieren und einen Rück­schlag verursachen.

Ursachen und Vermeidung eines
Rückschlags:

a) Ein Rückschlag ist die plötzliche Reaktion infolge

eines hakenden, klemmenden oder falsch aus­gerichteten Sägeblattes, die dazu führt, dass
eine unkontrollierte Säge abhebt und sich aus
dem Werkstück heraus in Richtung der Bedien­person bewegt.

b) Wenn sich das Sägeblatt in dem sich schlie-

ßenden Sägespalt verhakt oder verklemmt, blo­ckiert es, und die Motorkraft schlägt das Gerät
in Richtung der Bedienperson zurück.

c) Wird das Sägeblatt im Sägeschnitt verdreht oder

falsch ausgerichtet, können sich die Zähne der
hinteren Sägeblattkante in der Oberfläche des
Werkstücks verhaken, wodurch sich das Säge­blatt aus dem Sägespalt herausbewegt und die
Säge in Richtung der Bedienperson zurückspringt.

Spezielle Sicherheitshinweise für
Handkreissäge und Pendelschutzhaube
a) Überprüfen Sie vor jeder Benutzung, ob

die Pendelschutzhaube
schließt. Verwenden Sie die Säge nicht,
wenn die untere Schutzhaube nicht frei
beweglich ist und sich nicht sofort
schließt. Klemmen oder binden Sie die
Pendelschutzhaube niemals in geöff­neter Position fest. Sollte die Säge unbeab-

sichtigt zu Boden fallen, kann die untere Schutz­haube verbogen werden. Öffnen Sie die
Schutzhaube mit dem Rückziehhebel und stel­len Sie sicher, dass sie sich frei bewegt und bei
allen Schnitt-Winkeln und -Tiefen weder Säge­blatt noch andere Teile berührt.

b) Überprüfen Sie die Funktion der Feder

für die Pendelschutzhaube. Lassen Sie
das Gerät vor dem Gebrauch warten,
wenn Pendelschutzhaube und Feder
nicht einwandfrei arbeiten. Beschädigte

Teile, klebrige Ablagerungen oder Anhäu­fungen von Spänen lassen die untere Schutz­haube verzögert arbeiten.

c) Öffnen Sie die Pendelschutzhaube von

Hand nur bei besonderen Schnitten,
wie „Tauch- und Winkelschnitten“. Öff­nen Sie die Pendelschutzhaube mit
dem Rückziehhebel und lassen Sie
diesen los, sobald das Sägeblatt in
das Werkstück eingedrungen ist. Bei

allen anderen Sägearbeiten muss die untere
Schutzhaube automatisch arbeiten.

d) Legen Sie die Säge nicht auf der Werk-

bank oder dem Boden ab, ohne dass
die Pendelschutzhaube das Sägeblatt
bedeckt. Ein ungeschütztes, nachlaufendes Sä-

geblatt bewegt die Säge entgegen der Schnitt­richtung und sägt, was ihm im Weg ist. Beachten
Sie dabei die Nachlaufzeit der Säge.

Spezielle Sicherheitshinweise für
Handkreissäge und Spaltkeil
a) Verwenden Sie den für das eingesetz-

te Sägeblatt passenden Spaltkeil. Der

Spaltkeil muss stärker als die Stammblattdicke
des Sägeblatts, aber dünner als die Zahnbreite
des Sägeblattes sein.

6

einwandfrei

98 DE/AT

Allgemeine Sicherheitshinweise

b) Justieren Sie den Spaltkeil wie in der

Bedienungsanleitung beschrieben.
Falsche Stärke, Position und Ausrichtung können
der Grund dafür sein, dass der Spaltkeil einen
Rückschlag nicht wirksam verhindert.

c) Verwenden Sie immer den Spaltkeil,

außer bei Tauchschnitten. Montieren Sie
den Spaltkeil nach dem Tauchschnitt wieder.
Der Spaltkeil stört bei Tauchschnitten und kann
einen Rückschlag erzeugen.

d) Damit der Spaltkeil wirken kann,

muss er sich im Sägespalt befinden.

Bei kurzen Schnitten ist der Spaltkeil unwirk­sam, um einen Rückschlag zu verhindern.

e) Betreiben Sie die Säge nicht mit ver-

bogenem Spaltkeil. Bereits eine geringe
Störung kann das Schließen der Schutzhaube
verlangsamen.

Warnung! Schützen Sie sich vor

Laserstrahlung:

Laserstrahlung

Nicht direkt in den Strahl schauen!

Maximale Ausgangsleistung ≤ 1 mW

Laser Klasse 2

Wellenlänge: 650 nm

J Schauen Sie nicht direkt in den Laserstrahl, bzw.

in die Öffnung, aus der er austritt.

J Richten Sie den Laserstrahl niemals auf reflektie-

rende Flächen, Personen oder Tiere. Bereits ein
kurzer Sichtkontakt mit dem Laserstrahl kann zu
Augenschäden führen.

J

Öffnen Sie niemals das Gehäuse des Laseraufsatzes.

J Entfernen Sie die Batterien aus dem Batteriefach

des Laseraufsatzes, wenn Sie das Gerät für
längere Zeit nicht benutzen.

So verhalten Sie sich richtig:

J Ziehen Sie bei Gefahr sofort den Netzstecker

aus der Steckdose.

J

Verwenden Sie das Gerät niemals
zweckentfremdet.

J Das Gerät muss stets sauber, trocken und frei

von Öl oder Schmierfetten sein.

J

Bei stationärem Einsatz darf das Gerät nur
an einem Sägetisch mit Wiederanlaufschutz
betrieben werden.

J Das Gerät nur eingeschaltet gegen das

Werkstück führen.

J Das Gerät beim Arbeiten immer vom Körper

wegführen.

J Asbesthaltiges Material darf nicht bearbeitet

werden.

J Die Schnittbahn muss oben und unten frei von

Hindernissen sein.

J Das Sägeblatt darf nicht mehr als 3 mm aus

dem Werkstück herausragen.

J Achten Sie beim Sägen stets darauf, dass nicht

in Nägel, Schrauben usw. gesägt wird.

J Mit dem Gerät nicht über Kopf arbeiten.
J Das Sägeblatt vor Stoß und Schlag schützen

und nicht verkanten.

J Bremsen Sie nach dem Ausschalten das Säge-

blatt niemals zusätzlich ab.

J Rissige, oder Sägeblätter, die ihre Form verän-

dert haben, dürfen nicht verwendet werden.
HSS- (Hochleistungs-Schnellschnitt-Stahl) Säge­blätter dürfen nicht verwendet werden.

J Ziehen Sie vor allen Arbeiten an der Maschine,

z.B. Einstellen der Grundplatte etc., immer den
Netzstecker aus der Steckdose.

J Entfernen Sie niemals Späne oder Splitter bei

laufender Maschine.

J Beim Bearbeiten von Holz oder Materialien, bei

denen gesundheitsgefährdender Staub entsteht,
ist die Handkreissäge an eine passende,
geprüfte Absaugvorrichtung anzuschließen.

J Verwenden Sie unbedingt die integrierten

Schutzeinrichtungen der Handkreissäge, z.B.
die Einschaltsperre und die Pendelschutzhaube.

99 DE/AT

Allgemeine Sicherheitshinweise / Inbetriebnahme

J Stellen Sie sicher, dass alle beweglichen Teile

des Sägeblattschutzes ohne Klemmen funktio­nieren und alle Einrichtungen, die das Verdecken
des Sägeblattes bewirken, einwandfrei arbeiten.

J Stellen Sie den EIN / AUS-Schalter im hand-

geführten Betrieb nicht fest.

Q

Inbetriebnahme

Die Handkreissäge PHKS 1450 LASER verfügt
über Intelligent Power Control.

Dieser automatische Kraftnachschub bewirkt, dass
in einem bestimmten Drehzahlbereich die Leistung
auch beim Bearbeiten von härterem und wider­standsfähigerem Material konstant bleibt.

Q

Ein- und ausschalten

Einschalten:

j Drücken Sie die Einschaltsperre

2

nach links

oder rechts und halten diese gedrückt.

j Betätigen Sie den EIN / AUS-Schalter

8

.
Nachdem die Maschine angelaufen ist, können
Sie die Einschaltsperre wieder loslassen.

Die Handkreissäge ist mit

einem elektronischen Sanftan­lauf aus-

gestattet. Der Motor startet mit einer Verzögerung.

Klemmbolzen wieder fest.

Q

Schnitt-Tiefe einstellen

Hinweis: Wir empfehlen, die Schnitt-Tiefe

möglichst ca. 3 mm größer als die Materialstärke
zu wählen. Dadurch erzielen Sie einen sauberen
Schnitt.

j Lösen Sie die Flügelschraube der Schnitt-

Tiefenvorwahl
Schnitt-Tiefe an der Skala

5

, stellen Sie die gewünschte

15

ein und ziehen

Sie die Flügelschraube wieder fest.

Q

Parallelanschlag einstellen

j Lösen Sie die Flügelschraube 10 an der Grund

7

platte

Ziehen Sie die Flügelschraube

Q

Laser ein- / ausschalten

und setzen Sie den Parallelanschlag

12

in die Parallelanschlagaufnahme

10

wieder fest.

11

ein.

Einschalten:

j Schieben Sie den

EIN / AUS-Schalter Laser

14

auf „I“.

Ausschalten:

j Schieben Sie den EIN / AUS-Schalter Laser

14

auf „0“.

Hinweis: Sollten die Batterien verbraucht sein, er­setzen Sie sie durch zwei AAA 1,5 V Batterien.

Ausschalten:

j Lassen Sie den EIN / AUS-Schalter

Q

Schnitt-Winkel einstellen

8

los.

Sie können den Schnitt-Winkel mit Hilfe der Schnitt­Winkelskala bestimmen.

j Lösen Sie die Flügelschrauben / Klemmbolzen

der Schnitt-Winkelvorwahl

4

an beiden Seiten,
stellen Sie den gewünschten Winkel an der
Skala ein und ziehen Sie die Flügelschraube /

Q

Handhabung der Hand-

kreissäge

1. Maschine – wie unter »Ein- und ausschalten«
beschrieben – einschalten und dann mit der
vorderen Kante der Grundplatte
Material setzen.

2. Richten Sie die Maschine am Parallelanschlag

12

oder an einer aufgezeichneten Linie bzw.

am Laser aus.

3. Maschine mit beiden Händen an den Griffen
haltend (siehe Abb. A) mit mäßigem Druck sägen.

7

auf das

100 DE/AT

Inbetriebnahme

Q

Drehzahl einstellen

1

j Drehen Sie das Stellrad

in die gewünschte
Drehzahlstufe (Pfeilmarkierung G)
(1 = kleinste Drehzahl / 6 = größte Drehzahl):

Orientieren Sie sich an den nachfolgenden,
unverbindlichen Einstellungen bzw. passen Sie die
Drehzahl am Stellrad

Material Drehzahlstufe

Hart- und Weichholz (Vollholz)
in Quer- und Längsschnitten

Spanplatten, Hartfaserplatten 6

Spanplatten 6

Tischlerplatten, Sperrholz 6

beschichtete und furnierte Platten 6

PVC-Platten 3-5

Acrylglasplatten, Plexiglas 2-4

Aluminium-Platten 4-6

Aluminium-Profile 4-6

Gipskartonplatten 1-2

Steinwollplatten 1-2

zementgebundende Spanplatten 1-2

1

individuell entsprechend an.

6

Die Umlaufgeschwindigkeit beträgt bei minimaler
bzw. maximaler Drehzahl ca.:

Stufe 1 1.800 U/min UGS 20 Meter/Sek

Stufe 6 5.000 U/min UGS 55 Meter/Sek

Beachten Sie, dass die Schnittgeschwindigkeit durch
unterschiedliche Sägeblätter, Materialien sowie ab­hängig von Ihrer Vorschubkraft immer geringer ist
als die Umlaufgeschwindigkeit (UGS) im Leerlauf.

Q

Sägeblatt wechseln

m Achtung! Spindelarretierung nur bei gezo-
genem Netzstecker betätigen!

1. Entfernen Sie zunächst den Parallelanschlag
indem Sie die Flügelschraube

10

lösen.

12

2. Setzen Sie die Schnitt-Tiefe (mittels Flügelschraube
Schnitt-Tiefenvorwahl

5

) auf die minimalste

Position, 0 mm.

3. Schwenken Sie die Pendelschutzhaube

6

zurück

und stellen Sie das Gerät ab.

4. Betätigen Sie die Spindelarretierung

3

(bis sie
einrastet) und lösen Sie mit dem Innensechskant­schlüssel die Spannschraube
jetzt die Spannschraube mit Scheibe
den Spannflansch

20

21

. Nehmen Sie

21

und

ab (siehe auch Abb. D).

5. Sägeblatt abnehmen.

6. Einbau des Sägeblattes entsprechend in umge­kehrter Reihenfolge wie beschrieben vornehmen.

7. Betätigen Sie die Spindelarretierung

3

(bis sie
einrastet) und ziehen Sie mit dem Innensechs­kantschlüssel die Spannschraube

21

fest.

m Achtung! Der Pfeil auf dem Sägeblatt muss
mit dem Drehrichtungspfeil (Laufrichtung, am Gerät
markiert) übereinstimmen.

j Stellen Sie sicher, dass das Sägeblatt für die

Spindeldrehzahl des Werkzeuges geeignet ist.

Q

Spaltkeil ausbauen

und einstellen

m Achtung! Der Abstand zwischen Spaltkeil
und Sägeblatt darf nicht größer als 5 mm sein. Sollte
der Spaltkeil z.B. für Tauchschnitte entfernt worden
sein, muss beim Einsetzen des Spaltkeils dieser Ab­stand unbedingt eingehalten werden (s. Abb. F).

Spaltkeil ausbauen: (siehe auch Abb. E)

16

,

Q

Spanabsaugung anschließen

j Stecken Sie den Adapter zur Staubabsaugung 24

in den Spanauswurf.

j Schließen Sie eine zugelassene Staub- und

Spanabsaugung an.

1. Die Flügelschraube der Schnitt-Tiefenvorwahl
lösen und die Kreissäge bis zum Anschlag nach
oben schwenken; die Spaltkeilbefestigung
wird freigegeben.

2. Befestigungsschrauben
und den Spaltkeil

23

16

entnehmen.

herausschrauben

5

22

101 DE/AT

Inbetriebnahme / Reinigung / Entsorgung / Informationen

m Achtung! Nach dem Tauchschnitt für weitere
Arbeiten den Spaltkeil

16

unbedingt wieder einbauen.

Spaltkeil einstellen: (siehe auch Abb. F)

Den Abstand zwischen Spaltkeil

16

und Zahn­kranz des Sägeblattes auf max. 5 mm und zwi­schen Spaltkeilspitze und tiefstem Punkt des Säge­blattes auf max. 5 mm einstellen.
Berücksichtigen Sie die Abstände, wie in Abb. F
dargestellt.

Q

Tipps und Tricks

j Verwenden Sie je nach Schnitt-Winkel die ent-

sprechende Markierung an der Grundplatte (die
Markierung befindet sich hinter der Flügelschraube
für Parallelanschlag

10

: Rechtwinkliger Schnitt =

)

Markierung 0°, 45°- Schnitt = Markierung 45°.

j Ein Ausreißen der Schnittkante bei empfindlichen

Oberflächen, z.B. beschichteten Spanplatten
oder Türen, vermeiden Sie, indem Sie ein
Kreppband auf die Schnittlinie kleben. Dies hat
ferner den Vorteil, dass sich auf dem Kreppband
auch besser anzeichnen lässt als auf einer glatten
Oberfläche. Noch wirkungsvoller vermeiden Sie
ein Ausreißen der Schnittkante durch ein aufge­spanntes dünnes Holz, das mitgesägt wird.

Q

Reinigung

Gemäß Europäischer Richtlinie 2002 / 96 / EG
müssen verbrauchte Elektrowerkzeuge getrennt ge­sammelt und einer umweltgerechten Wiederver­wertung zugeführt werden. Möglichkeiten zur Ent­sorgung des ausgedienten Gerätes erfahren
Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Batterieentsorgung

Batterien müssen gemäß Richtlinie 91 / 157 / EEC
recycelt und dürfen nicht im Hausmüll entsorgt werden.
Jeder Verbraucher ist gesetzlich verpflichtet, alle
Batterien und Akkus bei einer Sammelstelle seiner
Gemeinde / seines Stadtteils oder im Handel abzu­geben.

Q

 Informationen

Q

Service

Die zuständige Servicestelle Ihres Landes entnehmen
Sie bitte den Garantieunterlagen.

J Lassen Sie Ihre Geräte von der Servicestelle

oder einer Elektrofachkraft und nur mit
Original-Ersatzteilen reparieren. Damit wird
sichergestellt, dass die Sicherheit des Gerätes
erhalten bleibt.

j Reinigen Sie das Gerät nach Abschluss der Arbeit.
j Verwenden Sie zur Reinigung des Gehäuses ein

Tuch und keinesfalls Benzin, Lösungsmittel oder
Reiniger.

Q

Entsorgung

Die Verpackung besteht aus umwelt­freundlichen Materialien. Sie kann in
den örtlichen Recyclebehältern entsorgt

werden.

Werfen Sie Elektrowerkzeuge

nicht in den Hausmüll!

Informationen

Q

Konformitätserklärung /

Hersteller

Wir, Kompernaß GmbH, Burgstr. 21,
D-44867 Bochum, Deutschland, erklären hiermit
für dieses Produkt die Übereinstimmung mit
folgenden EG-Richtlinien:

Maschinenrichtlinie
98 / 37 / EG

EG-Niederspannungsrichtlinie
2006 / 95 / EG

EN60745-1
EN60745-2-5

Elektromagnetische Verträglichkeit
2004 / 108 / EG

EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3
EN61000-6-1
EN61000-6-3
EN60825-1

Typbezeichnung der Maschine:

Handkreissäge PHKS 1450 LASER

Bochum, 31.10.2007

Hans Kompernaß

- Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind
vorbehalten.

102 DE/AT
