Kompernass PEBH 1010 User Manual

HAMMER DRILL

Before you begin reading this information, please unfold the page with the illustrations and familiarize yourself with all functions of the tool.

Käännä ennen lukemista kuvasivu esiin ja tutustu kaikkiin laitteen toimintoihin.

Slå upp sidan med illustrationer innan du börjar läsa och bekanta dig sedan med apparatens alla funktioner.

Klap siden med billederne ud, før du læser teksten, og lær derefter alle maskinens funktioner at kende.

Fold ut siden med bildene før du begynner å lese, og bli så kjent med alle funksjonene til apparatet.

Ανοίξτε πριν από την ανάγνωση τη σελίδα με τις εικόνες και εν συνεχεία εξοικειωθείτε με όλες τις λειτουργίες της συσκευής.

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Kompernaß GmbH

Burgstraße 21 44867 Bochum (Germany)

Last Information Update · Tietojen tila · Informationsstatus Tilstand af information · Opplysningenes gyldighet Έκδοση των πληροφοριών · Stand der Informationen: 04 / 2008 · Ident.-No.: PEBH1010042008-3

PEBH 1010

HAMMER DRILL

Operation and Safety Notes

BORRHAMMARE

Bruks- och säkerhetsanvisningar

BORHAMMER

Bruks- og sikkerhetshenvisninger

BOHRHAMMER

Bedienungs- und Sicherheitshinweise

KAIRAUSVASARA

Käyttö- ja turvaohjeet

SLAGBOREMASKINE

Betjenings- og sikkerhedsvejledning

ΠΕΡΙΣΤΡΟΦΙΚΟ ΠΙΣΤΟΛΕΤΟ

Υποδείξεις χειρισμού και ασφαλείας

GB / IE / CY Operating and safety instructions Page 5 FI Käyttö- ja turvaohjeet Sivu 15 SE Bruks- och säkerhetsanvisningar Sidan 25 DK Betjenings- og sikkerhedsvejledning Side 35 NO Bruks- og sikkerhetshenvisninger Side 45 GR / CY Υποδείξεις χειρισμού και ασφαλείας Σελίδα 55 DE / AT Bedienungs- und Sicherheitshinweise Seite 65

10 21

4 5 6

A B

C D E

Table of content

Introduction

Intended Use ............................................................................................................Page 6

Equipment ................................................................................................................. Page 7

Scope of Delivery .....................................................................................................Page 7

Technical Information ...............................................................................................Page 7

General safety advice for electrical power tools

1. Workplace safety ................................................................................................Page 8

2. Electrical safety .................................................................................................... Page 8

3. Personal safety .....................................................................................................Page 8

4. Careful handling and use of electrical power tools ........................................... Page 9

Safety advice for hammer drill ................................................................................ Page 9

Attention! Service lines! ........................................................................................... Page 10

Original ancillaries / accessories ............................................................................Page 10

Preparing for use

Assembling the Additional Handgrip ......................................................................Page 10

Depth stop ................................................................................................................Page 10

Inserting / Removing Tools ....................................................................................... Page 10

Quick action chuck for round-shank drills ...............................................................Page 10

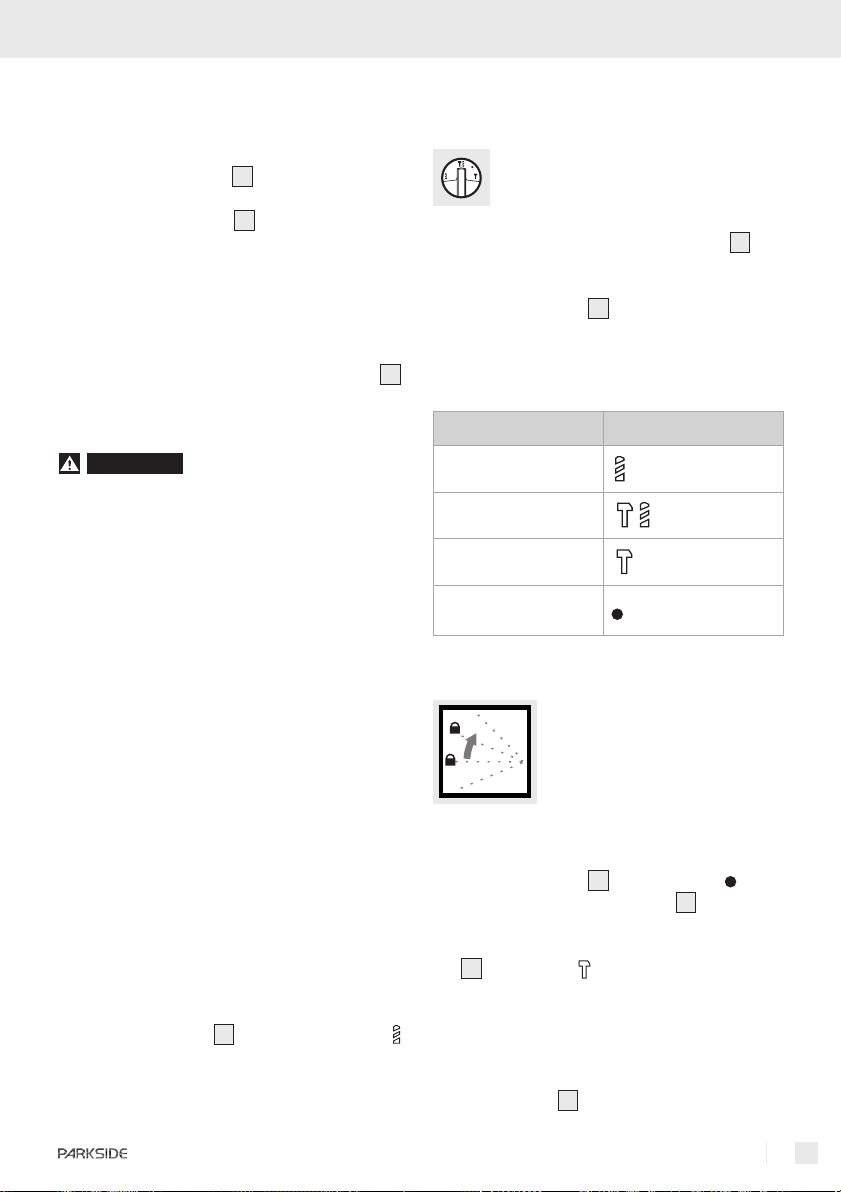

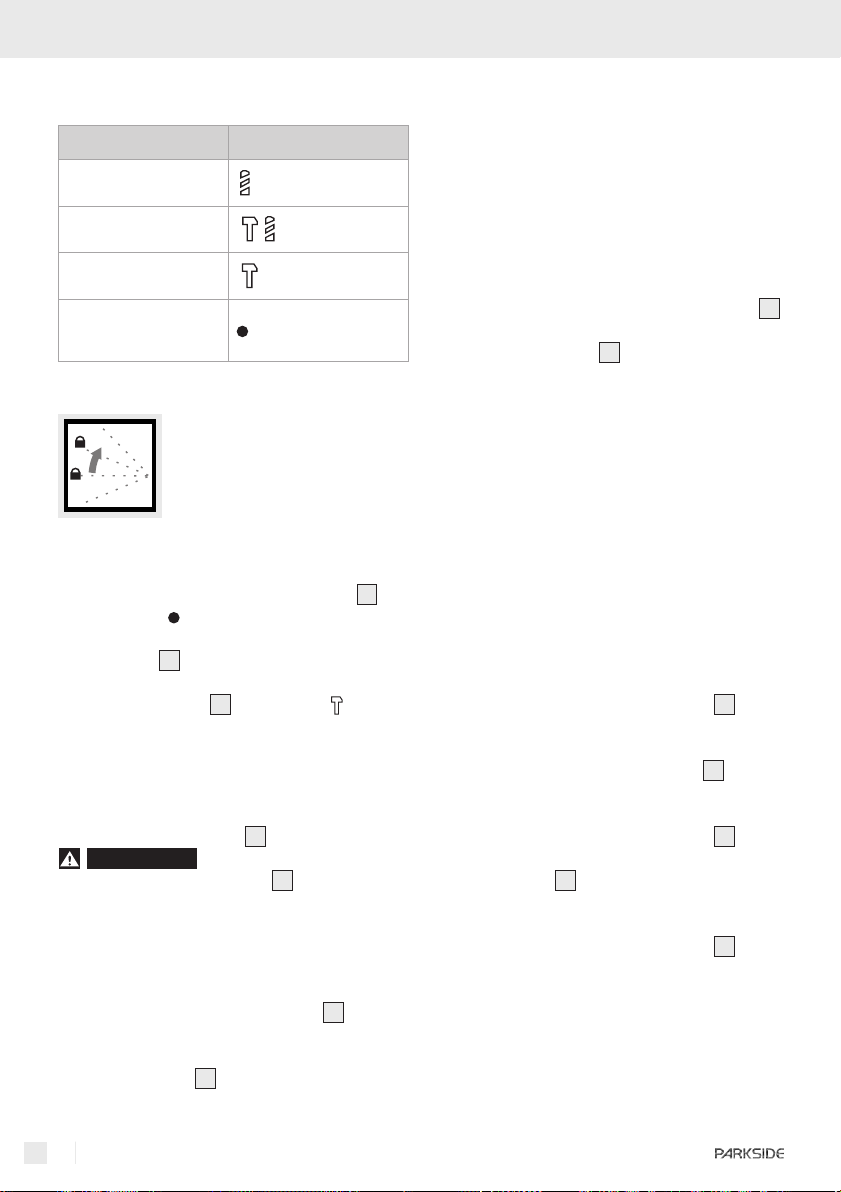

Selecting the Function with the Function Selector Switch ....................................... Page 11

Selecting the Angle of Rotation ............................................................................... Page 12

Pre-selecting the Speed ............................................................................................ Page 12

Switching ON / OFF ................................................................................................ Page 12

Maintenance and Cleaning .......................................................................... Page 12

Disposal ........................................................................................................................... Page 12

Information

Service centre .......................................................................................................... Page 13

Declaration of conformity / Producer ...................................................................... Page 13

5 GB/IE/CY

Introduction

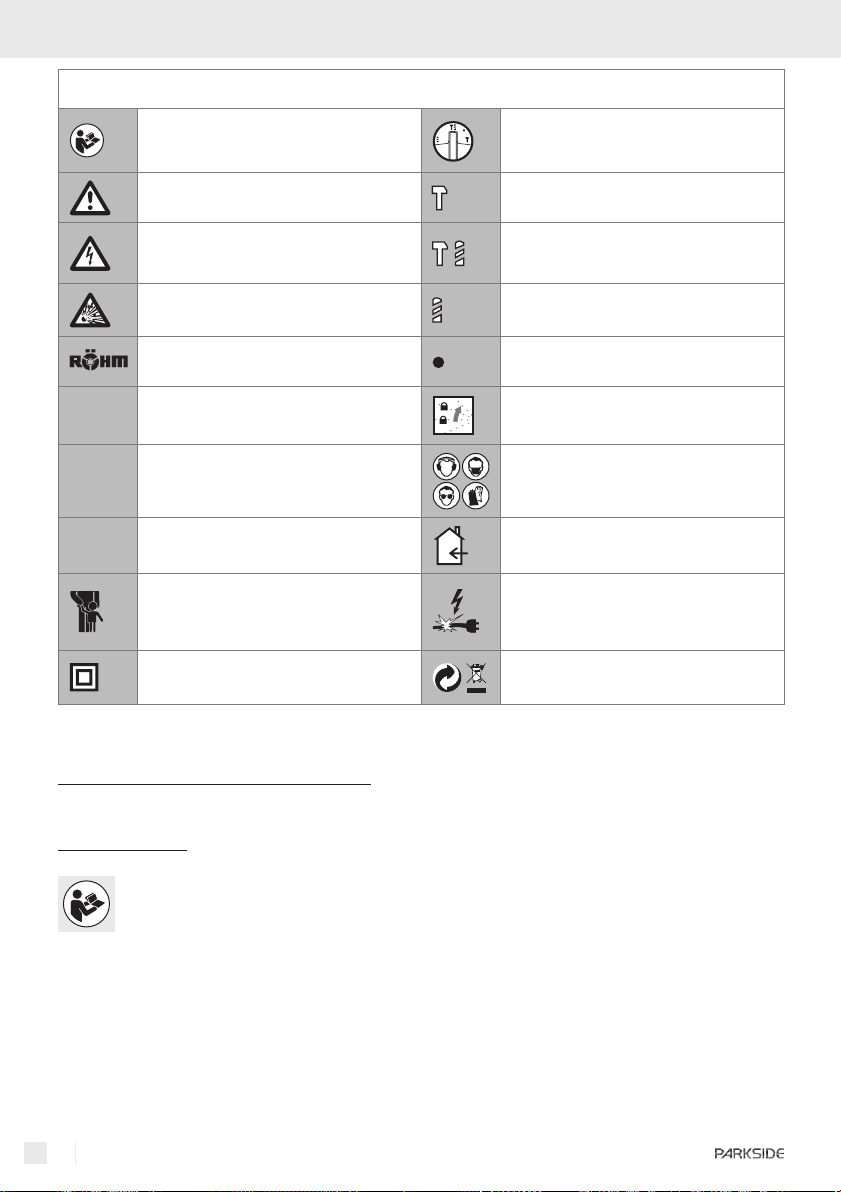

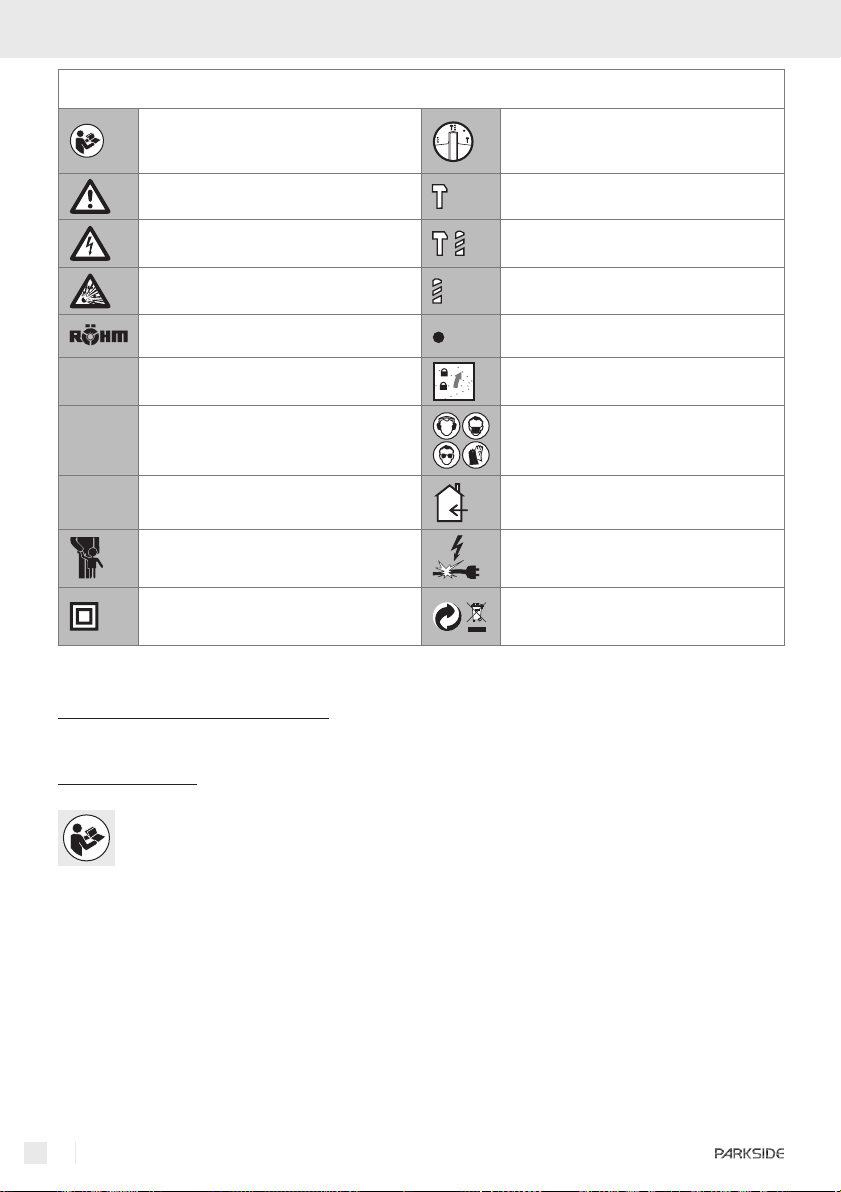

The following pictograms are used in these operating instructions / on the device:

Read instruction manual!

Observe caution and safety notes!

Caution – electric shock! Danger to life!

Explosive material!

Drill chuck, Made In Germany Chisel position adjuster

Watts (Eﬀective power) Adjusting the chisel position

Rated idle running speed

Voltage

Keep children away from electrical power tools!

Safety class II

Device function selector switch

Chiselling

Hammer drilling

Drilling

Wear hearing protection, dust protection mask, protective glasses and protective gloves.

Protect electrical power tools from moisture!

Check that the device, mains lead and plug are in good condition!

Dispose packaging and appliance in an environmentally-friendly way!

Pneumatic hammer drill with chiselling action PEBH 1010

Introduction

Please make sure you familiarise yourself

fully with the way the device works before

you use it for the ﬁrst time and that you understand how to handle electrical power tools correctly. Further details can be found in the operating instructions. Keep these instructions in a safe place. If you pass the device on to anyone else, please ensure that you also pass on all the documentation.

6 GB/IE/CY

Intended Use

The PEBH 1010 hammer drill is suitable for:

- hammer drilling in bricks, concrete and natural stone

- drilling in wood, plastic and metal

- screwing in wood, plastic and metal

- chiselling in concrete, stone and plaster

Any other use of or changes to the device is considered to be inappropriate and harbours a considerable danger of accidents. The manufacturer does not accept liability for damage or losses occurring as a result of the device being used for purposes other than those stated above. The device is not intended for commercial use.

7 GB/IE/CY

Introduction

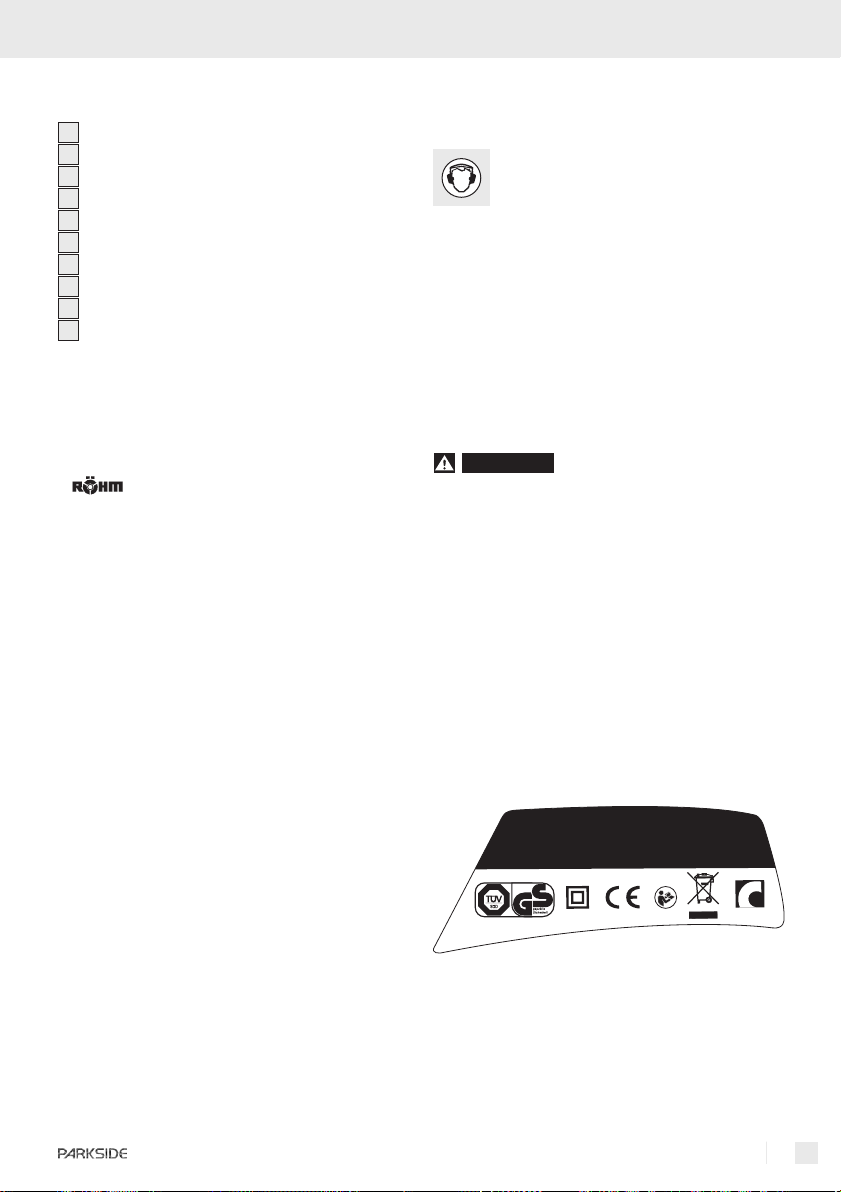

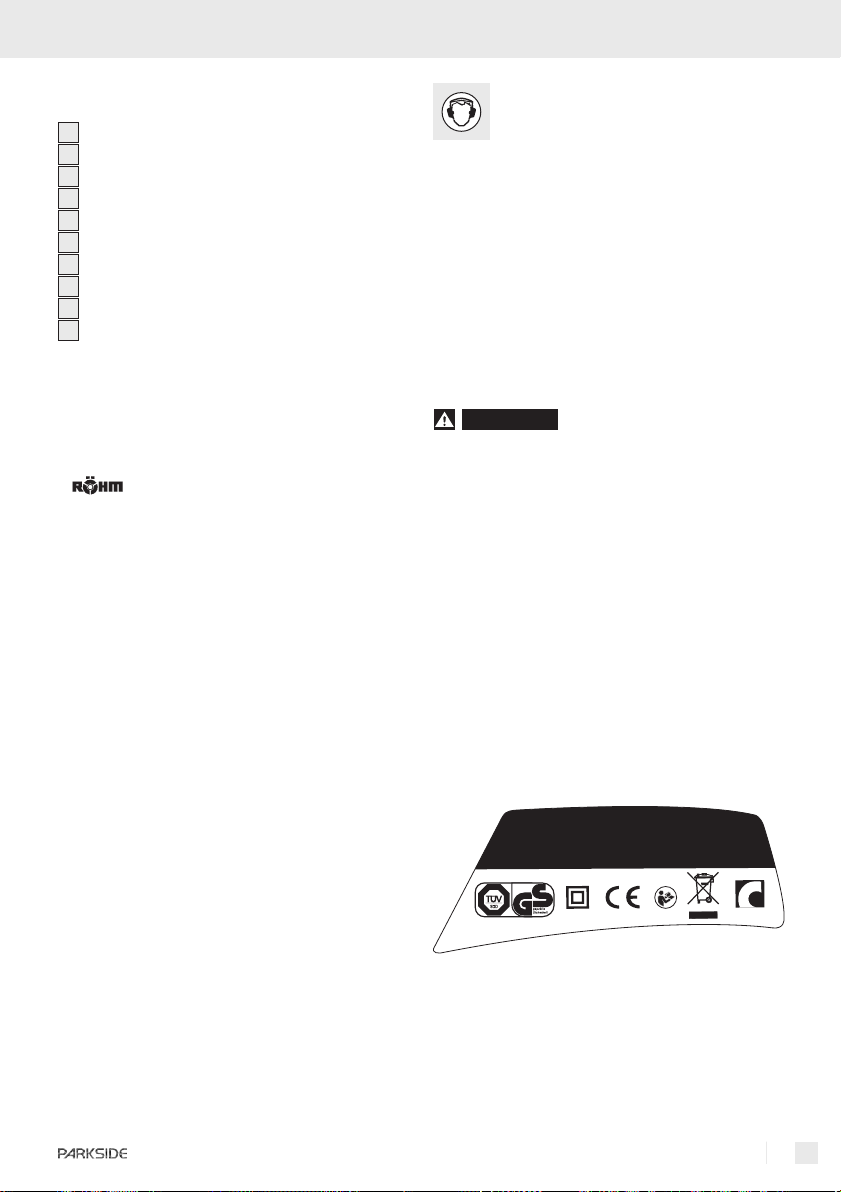

Equipment

Tool holder (drill chuck)

Rubber dust protection cap

Locking / unlocking cap

ON / OFF switch

Locking button

Wheel for speed pre-selection

Clockwise / counter-clockwise switch

Function selector switch

Additional handgrip

Metal bit stop

Scope of Delivery

1 Hammer drill 1 Additional handgrip 1

quick-action drill chuck

(13 mm) with adapter (see Fig. A) 3 Drills (see Fig. B) 1 Flat chisel (see Fig. B) 1 Pointed chisel (see Fig. B) 1 Metal bit stop 1 Tin of lubricating grease 1 Carrying case 1 Operating instructions 1 „Guarantee and Service“ booklet

The sound pressure level (A-weighted) of the device is typically 99,6 dB (A). Uncertainty K = 3 dB. The sound level while working can exceed 112,6 dB (A).

Wear ear protection!

The total vibration (vector sum of three directions) is calculated in accordance with EN 60745:

Hammer drilling in concrete: Vibration emission value

Uncertainty K = 1.5 m / s Chiselling: Vibration emission value

Uncertainty K = 1.5 m / s

WARNING!

= 13.462 m / s2,

= 12.320 m / s2,

The vibration level given in these

instructions has been measured in accordance with a standardised measurement procedure speciﬁed in EN 60745 and can be used to compare devices. Diﬀerent uses of the device give rise to diﬀerent vibration levels and in many cases they may exceed the values given in these instructions. It is easy to underestimate the vibration load if the electrical power tool is used regularly in particular circumstances.

Technical Information

Rated power consumption: 1010 W Rated voltage: 230 V ~, 50 Hz Idle-running speed: n

0 - 1.100 / min

Impact frequency: 0 - 5.800 / min Impact energy: 2.2 joules Drill hole diameter: max. 13 mm for steel

max. 32 mm for wood max. 26 mm for concrete max. 82 mm with compass saw

Protection class: II / &

Noise and vibration data:

Values determined in accordance with EN 60745.

Note: If you wish to make an accurate assessment of the vibration loads experienced during a particular period of working, you should also take into account the intervening periods of time when the device is switched oﬀ or is running but is not actually in use. This can result in a much lower vibration load over the whole of the period of working.

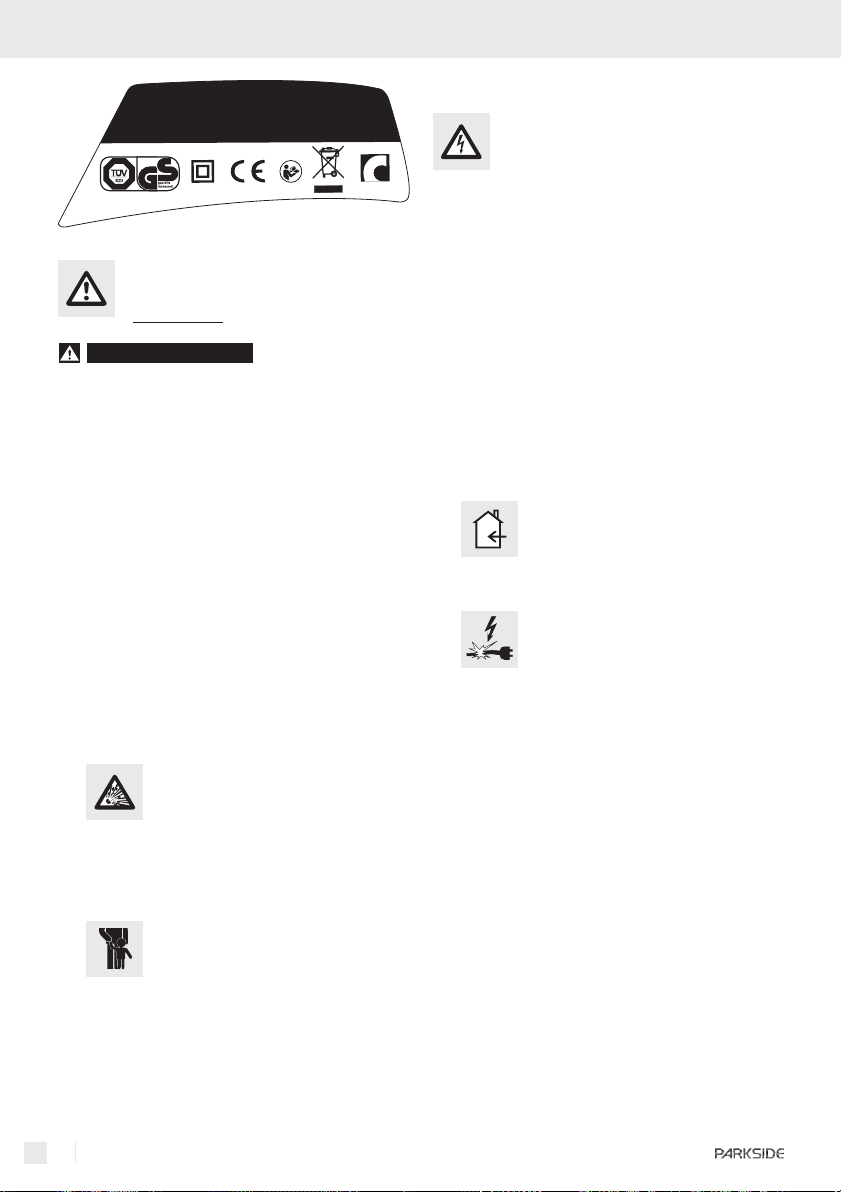

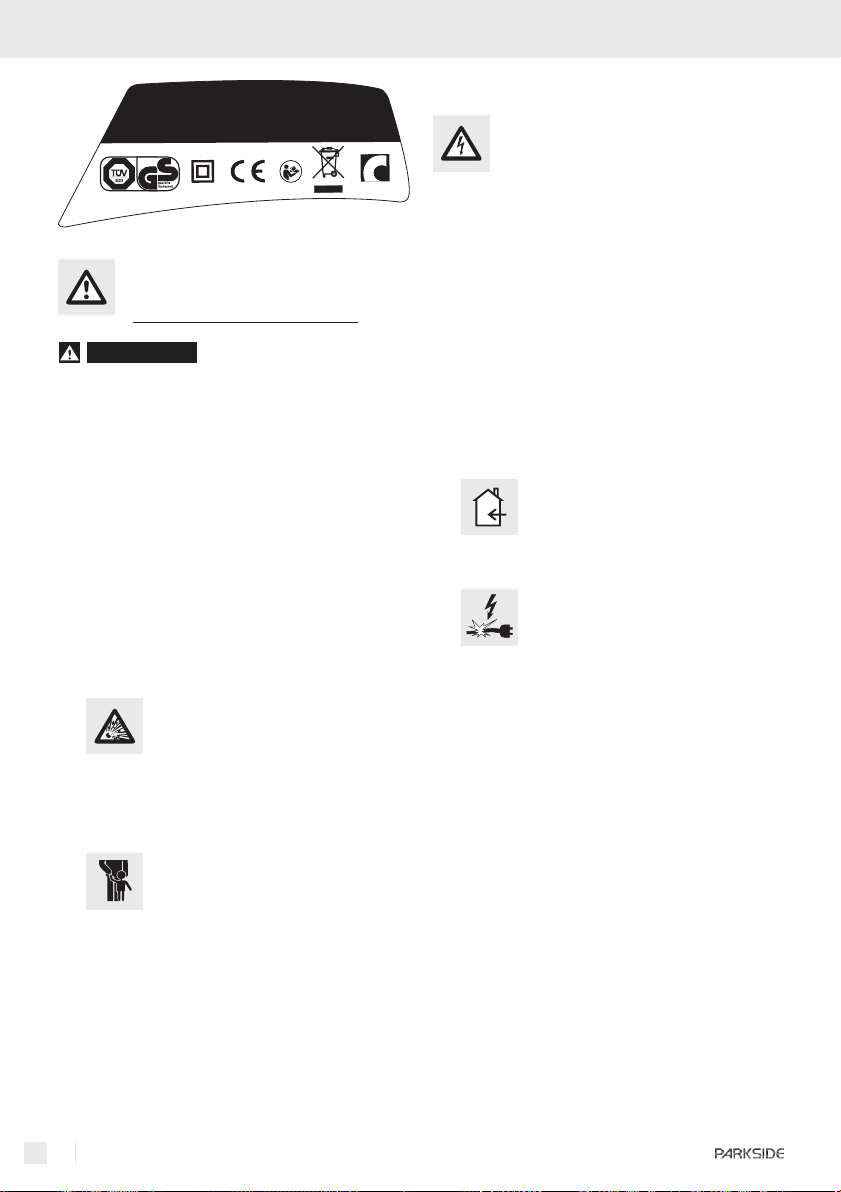

PEBH 1010

50 Hz · 1010 W · n

230 V Date of manufacture: 04-2008 KH 3162

Kompernaß GmbH · 44867 Bochum (Germany) · www.kompernass.com

1.100 min

-1

General safety advice for electrical power tools

WARNING!

and instructions!

Failure to observe the safety advice and instructions may result in electric shock, ﬁre and / or serious injury.

KEEP ALL THE SAFETY ADVICE AND INSTRUCTIONS IN A SAFE PLACE FOR FUTURE REFERENCE!

Read all the safety advice

1. Workplace safety

a) Keep your working area clean and

well lit. Untidy or poorly lit working areas

can lead to accidents.

are inflammable liquids, gases or

Distractions can cause you to lose control of

Do not work with the device

in potentially explosive environments in which there

dusts. Electrical power tools create sparks,

which can ignite dusts or fumes.

Keep children and other peo-

ple away while you are operating the electrical tool.

the device.

2. Electrical safety

To avoid danger to life from

electric shock:

The mains plug on the device must match the mains socket. The plug must not be modified in any way. Do not use an adapter plug with devices fitted with a protective earth. Unmodiﬁed

plugs and matching sockets reduce the risk of electric shock.

b) Avoid touching earthed surfaces such

as pipes, radiators, ovens and refrigerators with any part of your body.

There is an increased risk of electric shock if your body is earthed

c) Keep the device away from

rain or moisture. Water entering

an electrical device increases the risk of electric shock. d)

device, to hang up the device or to pull

e) When working outdoors with an

f) Use a residual current device (RCD)

Do not use the mains lead for

any purpose for which it was

not intended, e.g. to carry the

the mains plug out of the mains socket. Keep the mains lead away from heat, oil, sharp edges or moving parts of the device. Damaged or tangled mains leads

increase the risk of electric shock.

electrical power tool always use extension cables that are also approved for use outdoors. The use of an extension

cable suitable for outdoor use reduces the risk of electric shock.

for protection if operating the electrical power tool in a moist environment is unavoidable. The use of an RCD reduces

the risk of electric shock.

3. Personal safety

a) Remain alert at all times, watch what

you are doing and always proceed with caution. Do not use the device if you are tired or under the influence of drugs, alcohol or medication. One mo-

ment of carelessness when using the device can lead to serious injury.

personal protective equipment such as dust

c) Avoid unintentional operation of the

Wear personal protective

equipment and always wear

safety glasses. The wearing of

masks, non-slip safety shoes, safety helmets or ear protectors, appropriate to the type of electrical power tool used and work undertaken, reduces the risk of injury.

device. Check that the electrical power tool is switched off before you connect it to the mains, pick it up or carry it.

8 GB/IE/CY

9 GB/IE/CY

General safety advice for electrical power tools

Accidents can happen if you carry the device with your ﬁnger on the ON / OFF switch or with the device switched on.

d) Remove any setting tools or spanners

before you switch the device on. A tool or spanner left attached to a rotating part of a device can lead to injury.

e) Avoid placing your body in an unnat-

ural position. Keep proper footing and balance at all times. By doing this

you will be in a better position to control the device in unforeseen circumstances.

f) Wear suitable clothing. Do not wear

loose clothing or jewellery. Keep your hair, clothing and gloves clear of moving parts. Loose clothing, jewellery or long

hair can become trapped in moving parts.

g) If vacuum dust extraction and collection

devices are fitted do not forget to that they are properly connected correctly used. The use of these devices re-

duces the hazard presented by dust.

check

and

4. Careful handling and use of electrical power tools

a) Do not overload the device. Always

use an electrical power tool that is intended for the task you are undertaking. By using the right electrical power

tool for the job you will work more safely and achieve a better result.

b) Do not use an electrical power tool if

its switch is defective. An electrical power tool that can no longer be switched on and oﬀ is dangerous and must be repaired.

c) Pull the mains plug from the socket

before you make any adjustments to the device, change accessories or when the device is put away. This pre-

caution is intended to prevent you from unintentionally starting the device.

d) When not in use always ensure that

electrical power tools are kept out of reach of children. Do not let anyone use the device if he or she is not famil-

iar with it or has not read the instructions and advice. Electrical power tools are

dangerous when they are used by inexperienced people.

e) Look after the device carefully. Check

that moving parts are working properly and move freely. Check for any parts that are broken or damaged enough to detrimentally affect the functioning of the device. Have damaged parts repaired before you use the device. Many accidents have their origins

in poorly maintained electrical power tools.

f) Keep cutting tools clean and sharp.

Carefully maintained cutting tools with sharp cutting edges are less likely to jam and are easier to control.

g) Use the electrical power tool, accesso-

ries, inserted tools etc. in accordance with these instructions and advice, and the stipulations drawn up for this particular type of device. In doing this, take into account the working conditions and the task in hand. The

use of electrical power tools for purposes other than those intended can lead to dangerous situations.

Safety advice for hammer drill

J Wear ear protection. The eﬀect

of noise can cause hearing loss.

J Use the auxiliary handle

with the device. Loss of control can lead to

injury.

J If the inserted tool jams, switch oﬀ the

electrical power tool immediately. Be

prepared for high reaction torques as they may cause kickback.

J For your safety, the hammer drill

PEBH 1010 has been ﬁtted with an overload clutch. This ensures that the drive

is automatically disengaged if the drill bit jams. Nevertheless, you must always keep proper

supplied

General safety advice for electrical power tools / Preparing for use

footing and balance, hold the hammer drill ﬁrmly with both hands and use the auxiliary

handle

Wear safety glasses and a

dust mask! POISONOUS

DUSTS! Working with harmful / noxious dusts

represents a risk to the health of the person operating the device and to anyone near the working area.

J Do not drill any material containing

asbestos. Asbestos is a known carcinogen.

J Do not allow the ventilation slots to become

covered while the device is operating. Do not insert any objects into the ventilation slots.

Attention! Service lines!

WARNING!

Take steps to ensure that you do not hit upon any service lines (electricity, gas, water) when working with electrical appliances. Check, if need be

with a service line detector, before you start to cut or bore into a surface.

Original ancillaries / accessories

J Use only the ancillaries and accessories

that are detailed in the operating instructions. The use of ancillaries and acces-

sories other than those recommended in the operating instructions could lead to an increased risk of personal injury for you.

Assembling the Additional

Handgrip

Note: For safety reasons this device may only be

used when the additional handgrip assembled (see also Fig. D, E).

j Attach the additional handgrip

neck and turn it in an anticlockwise direction until it is tight.

Depth stop

j Setting the depth stop 10 in the auxiliary han-

dle

j Set the required drilling depth by sliding the

depth stop

Inserting / Removing Tools

Inserting a Tool:

j Before inserting the tool, apply a small amount

of grease to the tool holder

j In order to insert the tool, pull the locking / un-

locking cap

to the rear and insert the tool.

j Release the locking / unlocking cap

locks the tool holder in place. Pull the tool to ensure that it is ﬁrmly locked in place. The tool has some radial play inherent in the system.

Removing a Tool:

j In order to remove the tool, pull the locking /

unlocking cap

to the rear.

is correctly

to the spindle

. This

Preparing for use

Note the mains voltage! The voltage of the mains socket must match that shown on the rating plate on the device (Devices marked with 230 V~ can also be operated at 220 V~).

10 GB/IE/CY

quick action chuck

for round-shank drills

WARNING!

for hammer drilling or chiselling work!

j Set the function selector switch

symbol

Do not use the round-shank drill

to the drill

11 GB/IE/CY

Preparing for use

Inserting the RÖHM Quick-Action Drill Chuck for Round-Shank Drills:

j To insert the additional drill chuck for round-

shank drills (see also Fig. A), pull the locking / unlocking cap

towards the rear and insert

the additional drill chuck.

j Release the locking / unlocking cap

. This locks the tool holder in place. Pull the tool to ensure that it is ﬁrmly locked in place.

Removing the RÖHM Quick-Action Drill Chuck for Round-Shank Drills:

j In order to remove the additional drill chuck,

pull the locking / unlocking cap

towards the

rear and take out the additional drill chuck.

Inserting Tools:

WARNING!

DANGER OF INJURY! Before

making any modiﬁcations to the device ensure that it is switched oﬀ and that the mains plug has been removed from the socket.

The RÖHM quick-action drill chuck allows you to change the tool quickly without any additional implements.

Releasing the tool holder and inserting a tool:

j Hold the rear sleeve of the quick-action drill

chuck tightly and turn the front sleeve until it is wide enough for the tool (e.g. round-shank drill) to be inserted.

j Then insert the tool.

Clamping the Tool:

j Hold the rear sleeve of the quick-action drill

chuck tightly and turn the front sleeve forcefully until you hear a repeated clicking noise. The drill chuck is now locked in place.

j The lock can be released again by turning the

front sleeve in the opposite direction.

Using Assembly Tools for Screws and Nuts:

j Use an appropriate bit holder if you would like

to use screwdriver inserts / bits for screwing.

j You should only use inserts / bits which ﬁt the

screw head.

j Turn the function selector switch

symbol

Selecting the Function with the

to the drill

Function Selector Switch

Note: The function must only be changed

when the device is switched oﬀ, as oth-

erwise it may be damaged. Depending on the intended use, you can select between four functions by turning the function selector switch

j Turn the function selector switch

so that the desired symbol locks into place next to the arrow mark.

The functions are marked as follows:

Function Symbol

Drilling / screwing

Hammer drilling

Chiselling

Chisel position adjustment

Adjusting the Chisel Position:

This function makes chiselling work

considerably easier by the setting of individual angle positions for the chisel. This enables you to turn the tool for the chiselling work (see

also Fig. C, D) to the required position.

j Turn the function selector switch

position

j Turn the tool in the tool holder

to the

to the re-

quired position.

j For the chiselling work turn the function selector

switch

to the position .

Preparing for use / Maintenance and Cleaning / Disposal

Selecting the Angle of Rotation

Select the direction of rotation by setting the rotation direction switch

WARNING!

direction switch standstill.

Pre-selecting the Speed

Do not use or set the rotation

unless the device has come to a

Switching off temporary operation:

j Release the ON / OFF switch

Switching on permanent operation:

j Press the ON / OFF switch

on position by means of the locking button

Switching off permanent operation:

j Press the ON / OFF switch

again.

and lock it in the

and release it

With the wheel on the speed pre-selector 6 you can pre-select the operating speed to your individual requirements. If a low speed has been pre-selected, the ON / OFF

switch

is automatically restricted in the extent to which it can be pulled back (due to the reduced speed of rotation).

Recommended speed ranges: (non-binding; if necessary, you should determine the correct setting by a practical test):

- High-speed: for hammer drilling in concrete or

stone and for chiselling

- Medium speed: for drilling into steel or wood

- Low speed: for screwing

Low speed / high speed:

j Turn the wheel for speed pre-selection

The ON / OFF switch

has a variable speed

control.

j By pressing the switch you can increase the

speed continuously.

Switching ON / OFF

Maintenance and Cleaning

WARNING!

DANGER OF INJURY!

Always pull the mains plug out of the socket before doing any work on the device.

j Always keep the device clean, dry and free of

oil or grease.

j No liquids must be allowed to enter the hammer

drill.

j Clean the hammer drill regularly, preferably

always immediately after ﬁnishing your work.

j Please use a dry cloth for cleaning the housing.

Under no circumstances should you use petrol, solvent or cleaning agents which might attack the plastic.

j Clean the tool holder

regularly.

CAUTION! UNDER TENSION! To do so, pull the locking / unlocking cap

towards the

rear and lever oﬀ the rubber dust protection

cap

. Release the locking / unlocking cap 3

slowly.

j Clean the components with a brush and apply

a small amount of grease to them.

When operating the hammer drill you can choose between temporary and permanent operation. Use the temporary operation for small jobs and permanent operation for long jobs. Your desired setting is operated as follows:

Switching on temporary operation:

j Press the ON / OFF switch

12 GB/IE/CY

Disposal

The packaging is wholly composed of

environmentally-friendly materials that can be disposed of at a local recycling centre.

Do not dispose of electrical

power tools with the household rubbish!

13 GB/IE/CY

Disposal / Information

In accordance with European Directive 2002 / 96 / EC (covering waste electrical and electronic equipment) and its transposition into national legislation, worn out electrical power tools must be collected separately and taken for environmentally compatible recycling.

Contact your local refuse disposal authority for more details of how to dispose of your worn out electrical devices.

Information

Service centre

The service centre for your country is shown in the warranty documentation.

WARNING!

Have your device repaired

only by qualiﬁed specialist personnel

using original manufacturer parts only.

This will ensure that your device remains safe to use.

WARNING!

If the plug or mains lead

needs to be replaced, always have the

replacement carried out by the manufacturer or its service centre. This will

ensure that your device remains safe to use.

Declaration of conformity /

Producer

We, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Germany, hereby declare that this product complies with the following EU directives:

Machinery Directive (98 / 37 / EG)

EU Low Voltage Directive (2006 / 95 / EG)

Electromagnetic Compatibility (2004 / 108 / EG)

Type / Description of product:

Parkside Pneumatic hammer drill with chiselling action PEBH 1010

Bochum, 30.04.2008

Hans Kompernaß

- Managing Director -

We reserve the right to make technical modiﬁcations in the course of further development.

15 FI

Johdanto

Määräystenmukainen käyttö ....................................................................................Sivu 16

Varustus ...................................................................................................................... Sivu 17

Toimituslaajuus ...........................................................................................................Sivu 17

Tekniset tiedot ............................................................................................................ Sivu 17

Sähkötyökaluja koskevat yleiset turvaohjeet

1. Työpaikkaturvallisuus ............................................................................................ Sivu 18

2. Sähköturvallisuus...................................................................................................Sivu 18

3. Henkilöiden turvallisuus ........................................................................................Sivu 18

4. Sähkötyökalujen huolellinen käsittely ja käyttö ...................................................Sivu 19

Poravasaroiden turvaohjeet ...................................................................................... Sivu 19

Huomio johdot! .........................................................................................................Sivu 20

Alkuperäiset tarvikkeet / lisälaitteet .......................................................................... Sivu 20

Käyttöönotto

Lisäkäsikahvan asentaminen ..................................................................................... Sivu 20

Syvyysvaste ................................................................................................................Sivu 20

Työkalujen paikoilleen laitto / pois ottaminen .......................................................... Sivu 20

Pyörövarsiporan pikaistukka .....................................................................................Sivu 20

Toiminnon valitseminen toiminnon valintakytkimellä ...............................................Sivu 21

Pyörimissuunnan valinta ............................................................................................Sivu 21

Kierrosluvun esivalinta ...............................................................................................Sivu 21

Päälle- ja irtikytkentä .................................................................................................Sivu 22

Sisällysluettelo

Huolto ja puhdistus ............................................................................................... Sivu 22

Hävittäminen .............................................................................................................. Sivu 22

Tietoja

Huolto ........................................................................................................................Sivu 23

Yhdenmukaisuus / Valmistaja ....................................................................................Sivu 23

Johdanto

Tässä käyttöohjeessa / laitteessa käytetään seuraavia kuvakkeita:

Lue käyttöohje! Kytkin laitteen toiminnon valintaa varten

Huomioi varoitus- ja turvaohjeet!

Varo sähköiskua! Hengenvaara!

Räjähdysvaara!

Poraistukka, Made In Germany Taltan aseman säätö

Watti (Vaikutusteho) Taltan aseman säätäminen

Mittaus-tyhjäkäyntikierrosluku

Voltti (Vaihtojännite)

Pidä lapset loitolla sähkötyökalusta!

Suojausluokka II

Talttaustoiminnolla varustettu paineilmakäyttöinen poravasara PEBH 1010

Johdanto

Perehdy ennen ensimmäistä käyttöönottoa

laitteen toimintoihin ja tutustu sähkötyö-

kalun oikeaan käyttöön. Lue tämän lisäksi seuraava käyttöohje. Säilytä tämä ohje hyvin. Siirrä myös kaikki asiakirjat mukana siinä tapauksessa, että laite toimitetaan kolmannelle osapuolelle.

Määräystenmukainen käyttö

Poravasaralle PEBH 1010 sopiva käyttö:

- Tiilen, betonin ja luonnon kiven

- Puuhun, muoviin ja metalliin poraaminen

- Puuhun, muoviin ja metalliin ruuvaaminen

- Betonin, kiven ja rappauksen talttaaminen

Kaikki muu käyttö tai muuttaminen on määräystenvastaista ja aiheuttaa huomattavan onnettomuusvaaran. Määräystenvastaisesta käytöstä syntyneistä vaihingoista valmistaja ei ota mitään vastuuta. Laitetta ei ole tarkoitettu ammattikäyttöön.

Talttaus

Vasaraporaus

Poraus

Käytä aina laitteella työskennellessäsi suojalaseja, kuulo- ja hengityssuojaimia sekä asianmukaisia työkäsineitä.

Suojaa sähkötyökalua kosteudelta!

Pidä silmällä, ovatko laite, verkkojohto ja verkkopistoke moitteettomassa kunnossa!

Hävitä pakkaus ja laite ympäristöystävällisesti!

vasaraporaaminen

16 FI

17 FI

Johdanto

Varustus

Työkalun kiinnitys (Poran istukka)

Pölynsuoja- kumivaippa

Lukituksen / lukituksesta päästön vaippa

PÄÄLLE / POIS -kytkin

Lukitusnuppi

Asetusratas kierrosluvun esivalintaan

Oikealle / vasemmalle pyörimisen kytkin

Toiminnon valintakytkin

Lisäkäsikahva

Metallinen syvyysvaste

Toimituslaajuus

1 poravasara 1 lisäkäsikahva 1

-Pikakiinnitysporan istukka (13 mm)

adapterin kanssa (katso kuva A) 3 poraa (katso kuva B) 1 litteä taltta (katso kuva B) 1 kärkitaltta (katso kuva B) 1 metallinen syvyysvaste 1 rasia voitelurasvaa 1 kantolaukku 1 käyttöohje 1 vihko ”Takuu ja huolto“

Tekniset tiedot

Nimellisottoteho: 1010 W Nimellisjännite: 230 V ~, 50 Hz Joutokäyntinopeus: n

0 - 1.100 / min.

Iskutaajuus: 0 - 5.800 / min. Iskuenergia: 2,2 joulia Porauksen halkaisija: max. 13 mm teräkseen

max. 32 mm puuhun max. 26 mm betoniin max. 82 mm pistosahan kanssa

Suojausluokka: II / &

99,6 dB (A). Epävarmuus K = 3 dB. Melutaso saattaa työn aikana ylittää 112,6 dB (A).

Käytä kuulosuojaimia!

Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) selvitetty EN 60745:n mukaisesti:

Vasaraporaus betoniin: Värähtelyn emissioarvo

Epävarmuus K = 1,5 m / s Kaivertaminen: Värähtelyn emissioarvo

Epävarmuus K = 1,5 m / s

VAROLTUS!

= 13,462 m / s2,

= 12,320 m / s2,

Näissä ohjeissa ilmoitettu

värähtelytaso on määritetty normissa EN 60745 standardoidulla mittausmenetelmällä ja sitä voidaan käyttää laitevertailussa. Värähtelytaso muuttuu sähkötyökalun käytön mukaan ja se saattaa monesti ylittää tässä ohjeessa mainitun arvon. Värähtelyrasitusta saatetaan aliarvioida, jos sähkötyökalua säännöllisesti käytetään tällä tavalla.

Huomio: Liikekuormituksen arvioimiseksi tietyn työajan kestäessä on huomioitava myös ajat, jolloin laite on sammutettuna, tai ajat, jolloin laite on käynnissä, mutta ei työkäytössä. Tämä saattaa vähentää merkittävästi liikerasitusta kokonaistyöskentelyajan kestäessä.

PEBH 1010

50 Hz · 1010 W · n

230 V Date of manufacture: 04-2008 KH 3162

Kompernaß GmbH · 44867 Bochum (Germany) · www.kompernass.com

1.100 min

-1

Melu- ja tärinätiedot:

Mittausarvot määritetty normin EN 60745 mukaan. Laitteen A-painotettu äänenpainetaso on tyypillisesti

Sähkötyökaluja koskevat yleiset turvaohjeet

VAROLTUS!

ohjeet!

Turva- ja muiden ohjeiden laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja / tai vakavia loukkaantumisia.

SÄILYTÄ KAIKKI TURVA- JA MUUT OHJEET TULEVAA TARVETTA VARTEN!

Lue kaikki turva- ja muut

1. Työpaikkaturvallisuus

a) Pidä työskentelypaikka puhtaana ja

hyvin valaistuna. Epäjärjestys ja huono

valaistus voivat johtaa tapaturmiin.

syttyviä nesteitä, kaasuja tai jossa

ole sallittua. Voit helposti menettää kontrol-

Älä käytä laitetta räjähdys-

vaarallisessa ympäristössä, jossa säilytetään helposti

kehittyy pölyä. Sähkötyökalut kehittävät

kipinöintiä, joka voi sytyttää pölyn tai höyryn.

Lapsien ja asiattomien henki-

löiden läsnäolo työpaikalla laitteen ollessa käynnissä ei

lin laitteeseen.

2. Sähköturvallisuus

Vältä sähköiskun aiheuttamaa

hengenvaaraa:

a) Laitteen pistokkeen pitää sopia pisto-

rasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä adapteria yhdessä suojamaadoitettujen laitteiden kanssa. Alkuperäinen pistoke ja sopivat

pistorasia vähentävät sähköiskuvaaraa.

b) Vältä kosketusta maadoitettuihin pin-

toihin, kuten putkiin, lämpöpattereihin, liesiin sekä jääkaappeihin. Vaarana

on saada sähköisku, jos kehosi on maadoitettu.

d) Älä kanna laitetta riiputta-

p itämällä kiinni pistokkeesta. Älä jätä

e) Jos työskentelet ulkotiloissa, käytä

f) Jos sähkötyökalua joudutaan käyttä-

Älä pidä laitetta sateessa tai

muussa kosteudessa. Veden pääsy laitteeseen lisää sähköisku vaaraa.

malla sitä kaapelista ja vedä kaapeli irti pistorasiasta

kaapelia kuumaan paikkaan, älä päästä siihen öljyä, varo teräviä reunoja sekä laitteen pyöriviä osia.

Vialliset tai kietoutuneet kaapelit lisäävät riskiä saada sähköisku.

silloin jatkokaapelia, jonka käyttö on sallittu myös ulkotilaan. Ulkotilaan sovel-

tuva kaapeli vähentää riskiä saada sähköisku.

mään kosteassa ympäristössä, on käytettävä vikavirtakytkintä.

Vikavirtakytkimen käyttö pienentää sähköiskun vaaraa.

3. Henkilöiden turvallisuus

a) Ole aina tarkkaavainen, tarkista

aina, mitä teet ja toimi järkevästi sähkölaitteilla työskennellessäsi. Älä käytä laitetta, jos olet väsynyt, käyttänyt huumeita, alkoholia tai lääkkeitä. Epätarkkaavaisuus laitetta käytettäessä voi

aiheuttaa vaikeita loukkaantumisia.

teiden käyttö, kuten pölynaamari, turvakengät,

c) Varo käynnistämästä laitetta vahin-

Käytä henkilökohtaisia tur-

vavarusteita ja suojalaseja aina. Henkilökohtaisten turvavarus-

kypärä tai kuulosuoja, vähentävät loukkaantumisriskiä.

gossa. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität sen pistorasiaan, nostat sen tai kannat sitä. Tapaturmat ovat mahdollisia,

jos sormesi on laitetta kantaessasi virtakytkimellä tai laite on kytketty päälle.

18 FI

19 FI

Sähkötyökaluja koskevat yleiset turvaohjeet

d) Poista kaikki työkalut ja ruuviavaimet

paikalta ennen kuin kytket laitteen. Pyörivässä laiteosassa oleva työkalu tai avain voi johtaa tapaturmaan.

e) Vältä työskentelemästä epätavalli-

sessa asennossa. Asetu tukevaan asentoon ja pysyttele koko ajan tasapainossa. Pystyt silloin hallitsemaan lait-

teen erityisesti yllättävissä tilanteissa.

f) Käytä sopivaa vaatetusta. Älä käytä

löysiä vaatteita äläkä pidä koruja. Hiukset, vaatteet ja käsineet on pidettävä etäällä liikkuvista osista.

Löysät vaatteet, korut ja avonaiset hiukset voivat jäädä kiinni liikkuviin osiin.

g) Jos laitteeseen asennetaan pölynimu-

ri- ja lastunkeruulaite, varmistu sitä ennen, että osat on liitetty ja niitä käytetään oikein. Näiden laitteiden liittäminen

vähentää pölystä aiheutuvia vaaroja.

4. Sähkötyökalujen huolellinen

käsittely ja käyttö

a) Älä ylirasita laitetta. Käytä työssäsi

tätä työtä varten tarkoitettua sähkötyökalua. Sopivan sähkötyökalun kanssa

työskentelet paremmin ja varmemmin sen tehoalueella.

b) Älä käytä mitään sähkötyökalua, jon-

ka käynnistyskytkin on viallinen. Sähkötyökalu, jota ei voi enää kytkeä päälle tai päältä, on vaarallinen ja se on korjattava.

c) Irrota pistotulppa pistorasiasta, en-

nen kuin säädät laitetta, vaihdat sen varusteita tai laitat sen varastoon.

Nämä varotoimenpiteet estävät sen, että laite käynnistyy vahingossa.

d) Säilytä sähkötyökaluja silloin, kun nii-

tä ei käytetä, lasten ulottumattomissa. Älä anna henkilöiden käyttää laitetta, jos he eivät tunne sitä tai eivät ole lukeneet näitä käyttöohjeita.

Sähkötyökalut ovat vaarallisia, jos kokemattomat henkilöt käyttävät niitä.

e) Hoida laitetta huolellisesti. Tarkasta,

toimivatko sen liikkuvat osat moitteettomasti ja että ne eivät jumitu; tarkasta, onko joku osa katkennut tai murtunut tai vahingoittunut niin, että se haittaa laitteen toimintaa. Korjauta vialliset osat aina ennen kuin käytät laitetta. Moni tapaturma

johtuu huonosti huolletuista sähkötyökaluista.

f) Pidä terät terävinä ja puhtaina.

Huolella hoidetut leikkuuterät terävine leikkuureunoineen eivät juutu niin helposti kiinni työkappaleeseen ja ne toimivat kevyemmin.

g) Käytä sähkötyökaluja, lisätarvikkei-

ta, käyttötarvikkeita jne. tässä esitettyjen määräysten mukaisesti ja aina erityistä tyyppiä vastaavasti.Ota huomioon työolosuhteet ja työ.Sähkö-

työkalujen käyttö muuhun kuin sille määrättyyn tarkoitukseen voi aiheuttaa vaarallisia tilanteita.

Poravasaroiden turvaohjeet

J Pidä kuulonsuojainta. Melu

voi johtaa kuulon huononemiseen.

J Käytä laitteen mukana toimitettua

kahvaa

taa loukkaantumisiin.

J Katkaise sähkötyökalusta välittömästi

virta, jos työkalu lukittuu. Varaudu suuriin

vastamomentteihin, jotka aiheuttavat takaiskun.

J Poravasara PEBH 1010 on turvalli-

suussyistä varustettu ylikuormituskytkimellä. Se saa aikaan käyttölaitteen pysäh-

tymisen automaattisesti, kun poraustyökalu juuttuu kiinni. Huolehdi siitä huolimatta tukevasta asennosta, pidä kiinni poravasarasta molemmin käsin ja käytä aina lisäkahvaa

PÖLYJÄ! Haitallisten / myrkyllisten pölyjen

syntyminen vaarantaa laitetta käyttävän henkilön tai lähellä olevien henkilöiden turvallisuuden.

. Hallinnan menettäminen voi joh-

Käytä suojalaseja ja hengi-

tyssuojainta! MYRKYLLISIÄ

Sähkötyökaluja koskevat yleiset turvaohjeet / Käyttöönotto

J Älä työstä asbestia sisältävää materi-

aalia. Asbesti aiheuttaa syöpää.

J Varmista, että ilmaraot eivät ole tukossa laitteen

käytön aikana. Älä työnnä ilmarakoihin mitään esineitä.

Huomio johdot!

VAROLTUS!

Varmista, ettet osu sähkö-, kaasu- tai vesijohtoihin sähkötyökalulla työskennellessäsi. Tarkasta tarvittaessa johtoil-

maisimella, ennen kuin poraat tai leikkaat seinää.

Alkuperäiset tarvikkeet /

lisälaitteet

J Käytä ainoastaan käyttöohjeessa

ilmoitettuja tarvikkeita ja lisälaitteita.

Muiden kuin käyttöohjeessa suositeltujen käyt-

tötyökalujen tai muiden tarvikkeiden käyttö saattaa merkitä loukkaantumisvaaraa.

Käyttöönotto

Huomioi syöttöjännite! Jännitteen täytyy vastata laitteen tyyppikilven tietoja (laitteet, joissa on merkintä 230 V ~, voidaan liittää myös 220 V ~ merkinnällä varustettuun jännitteeseen).

Lisäkäsikahvan asentaminen

Huomio: Turvallisuussyistä tätä laitetta saa käyttää

vain asianmukaisesti asennetulla lisäkahvalla (katso myös kuvat D, E).

j Pistä lisäkahva

karakavennukseen ja kierrä

tiukkaan vastapäivään.

Syvyysvaste

j Aseta syvyysvaste 10 kahvaan 9. j Valitse haluttu poraussyvyys syvyysvastetta

siirtämällä.

20 FI

Työkalujen paikoilleen laitto /

pois ottaminen

Työkalun paikoilleen laitto:

j Voitele ennen työkalun paikoilleen laittoa työka-

lun kiinnitys

kevyesti.

j Vedä paikoilleen asentamiseksi lukituksen /

lukituksesta päästön vaippaa

taakse ja laita

työkalu sisään.

j Vapauta lukituksen / lukituksesta päästön vaip-

. Sillä tavoin vastaanotto lukittuu. Tarkasta moitteeton lukitus vetämällä työkalua. Työkalulla on järjestelmästä riippuvainen säteittäinen välys.

Työkalun poistaminen:

j Vedä työkalun poistamiseksi samoin lukituksen /

lukituksesta päästön vaippaa

-Pyörövarsiporan

pikaistukka

VAROLTUS!

vasarapora- tai talttakäytössä!

j Aseta toiminnon valintakytkin

lin

kohdalle.

RÖHM-Pyörövarsiporan pikakiinnitysporanistukan asentaminen:

j Vedä pyörövarsiporan lisäporanistukan asenta-

miseksi (katso kuva A) lukituksen / lukituksesta päästön vaippa nistukka.

j Vapauta lukituksen / lukituksesta päästön vaip-

pa moitteeton lukitus vetämällä lyökalua.

Pyörövarsiporan RÖHM-pikakiinnitysporanistukan poistaminen:

j Vedä lisäporanistukan poistamiseksi lukituksen /

lukituksesta päästön vaippaa poista lisäporanistukka.

Työkalujen asentaminen:

VAROLTUS!

Älä käytä pyörövarsiporaa

taakse ja asenna lisäpora-

. Sillä tavoin vastaanotto lukittuu. Tarkasta

LOUKKAANTUMISVAARA!

taaksepäin.

poran symbo-

taaksepäin ja

21 FI

Käyttöönotto

Varmistu ennen kaikkea laitteen kanssa työskentelyä, että laite on irtikytkettynä ja pistoke vedettynä pois.

RÖHM-pikakiinnitysporanistukka mahdollistaa nopean työkalun vaihdon ilman lisäapuvälineitä.

Työkalukiinnityksen avaaminen ja työkalun sisäänpano:

j Pidä pikakiinnitysporanistukan taaemmasta

hylsystä kiinni ja pyöritä etummaista hylsyä niin kauas, kunnes työkalu (esim. pyörövarsipora) voidaan laittaa sisään.

j Aseta työkalu sisään.

Työkalun kiinnittäminen:

j Pidä pikakiinnitysporanistukan taaemmasta

hylsystä kiinni ja pyöritä etummaista hylsyä voimakkaasti, kunnes kuuluu ”click – clack, clack clack“. Poranistukka on nyt lukittu.

j Avaa lukitus jälleen pyörittämällä etummaista

hylsyä vastakkaissuuntaan.

Ruuvityökalujen käyttäminen:

j Käytä vastaavaa teränpidikettä, kun haluat

käyttää ruuvaamiseen ruuvimeisselisisäkkeitä /

-kärkiä.

j Käytä ainoastaan ruuvinkantaan sopivia sisäk-

keitä / kärkiä.

j Aseta toiminnon valintakytkin

porasymboliin .

Toiminnot on merkitty seuraavasti:

Toiminto Symboli

Poraus / ruuvaus

Vasaraporaus

Talttaus

Taltan sijainnin säätö

Taltan sijainnin säätö:

Tällä toiminnolla helpotetaan työtä

huomattavasti, kun taltan kulmaasento voidaan asettaa yksilöllisesti. Se mahdollistaa talttausprosessityökalun kääntämisen (katso

myös kuvat C, D) vaadittavaan sijaintipaikkaan.

j Käännä toiminnon valintakytkin j Käännä työkalu työkalunvastaanotossa

asentoon .

vaadittavaan asentoon.

j Käännä talttausprosessia varten toiminnon

valintakytkin

Pyörimissuunnan valinta

asentoon .

Toiminnon valitseminen

toiminnon valintakytkimellä

Ohje: Muuta toiminto vasta laitteen

ollessa irtikytkettynä, muuten se voi vahingoittua. Käyttöalueesta riippuen voit

valita toiminnon neljän toiminnon väliltä valintakyt-

kintä

pyörittämällä.

j Pyöritä toiminnon valintakytkintä

haluttu symboliikka nuolimerkinnässä lukittuu.

niin, että

Valitse pyörimissuunta siirtämällä oikean / vasemman pyörimissuunnan painikkeen

VAROLTUS!

suunnan painiketta

Oikean / vasemman pyörimis-

asentoa.

saa käyttää / säätää vain

laitteen ollessa pysähdyksissä.

Kierrosluvun esivalinta

Kierrosluvun esivalinnan asetusrattaalla 6 voidaan valita käyttökierrosluku yksilöllisesti. Esivalittaessa matalampi kierrosluku voi PÄÄLLE- / POIS -kytkimen

käyttö tapahtua automaattisesti

vain rajallisena (riippuu alennetusta kierrosluvusta).

Käyttöönotto / Huolto ja puhdistus / Hävittäminen

Suositellut kierroslukualueet:

(ei-sitova, määritä tarvittaessa oikea asetus käytännön testauksen avulla):

- suuri kierrosluku: vasaraporaamiseen betoniin tai kiveen, talttaamiseen

- keskisuuri kierrosluku: poraamiseen teräkseen tai puuhun

- pieni kierrosluku: ruuvaamiseen

Pieni kierroslukul / suuri kierrosluku:

j Pyöritä kierrosluvun esivalinnan asetusratasta

PÄÄLLE- / POIS -kytkimessä

on vaihtelevan

nopeuden säätö.

j Kytkintä painamalla kohotetaan kierroslukua

portaattomasti.

Päälle- ja irtikytkentä

Voit valita poravasaraa käyttäessäsi hetkittäisen ja jatkuvan käytön välillä. Käytä lyhyempää työskentelyä varten hetkittäiskäyttö ja kauan kestävää työskentelyä varten jatkuva käyttö. Halutun asetuksen käyttö toimii seuraavasti:

Hetkittäiskäytön kytkeminen päälle:

j Paina PÄÄLLE / POIS -kytkintä

Hetkittäiskäytön irtikytkeminen:

j Vapauta PÄÄLLE- / POIS -kytkin

j Laitteen on aina oltava puhdas ja kuiva. Siinä

ei saa olla öljyä tai voitelurasvoja.

j Poravasaran sisään ei saa päästä mitään nesteitä. j Puhdista poravasara säännöllisesti, mieluiten

aina heti työn loppumisen jälkeen.

j Käytä kotelon puhdistamiseen kuivaa kangasta.

Älä käytä missään tapauksessa bensiiniä, liuotusainetta tai puhdisteita, jotka syövyttävät muovia.

j Puhdista säännöllisesti työkalun vastaanotto

VARO! ESIJÄNNITE! Vedä lisäksi lukituksen /

lukituksen päästön vaippa

pölynsuoja-kumivaippa tuksen / lukituksen päästön vaippa

taakse ja nosta

pois. Vapauta luki-

j Puhdista rakenneosat pensselillä ja rasvaa ne.

Hävittäminen

Pakkaus on valmistettu ympäristöystäväl-

lisistä kierrätettävistä materiaaleista.

Älä heitä sähkötyökaluja

kotitalousjätteen joukkoon!

Eurooppalaisen direktiivin 2002 / 96 / EY mukaan, joka koskee vanhoja sähkö- ja elektroniikkalaitteita sekä muutosta kansalliseen oikeuteen, käytetyt sähkötyökalut täytyy kerätä erilleen ja toimittaa ympäristöllisesti oikeaan uudellenkäyttöön. Palauta laite ilmoitettujen keruulaitosten kautta.

hitaasti.

Jatkuvan käytön päällekytkeminen:

painettuna.

ja lukitse se

j Paina PÄÄLLE- / POIS -kytkintä

pitämällä lukitusnuppi

Jatkuvan käytön irtikytkentä:

j Paina PÄÄLLE- / POIS -kytkintä

ja vapauta

se jälleen.

Huolto ja puhdistus

VAROLTUS!

LOUKKAANTUMISVAARA!

Ennen kuin teet töitä laitteessa, vedä aina verkkopistoke pistorasiasta.

22 FI

Kysy mahdollisuuksia loppuunkäytetyn laitteen hävittämisestä kuntasi tai kaupunkisi virkailijoilta.

23 FI

Tietoja

Huolto

Maassasi olevan toimivaltaisen huoltopaikan yhteystiedot löytyvät takuusiakirjasta.

Tietoja

VAROLTUS!

mattihenkilöiden korjata sähkötyökalusi

Anna koulutettujen am-

ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkö-

työkalu pysyy turvallisena.

VAROLTUS!

Anna virtajohdon ja -pis-

tokkeen vaihtaminen laitteen valmis-

tajan tai valmistajan tarjoaman huoltopalvelun tehtäväksi. Näin varmistat, että

sähkötyökalu pysyy turvallisena.

Yhdenmukaisuus / Valmistaja

Me, Kompernaß GmbH, Burgstr. 21, 44867 Bochum, Saksa, määrittelemme täten tämän tuotteen yhdenmukaiseksi seuraavien EY-direktiivien kanssa:

Konedirektiivi (98 / 37 / EG)

EY-pienjännitedirektiivi (2006 / 95 / EG)

Sähkömagneettinen yhteensopivuus (2004 / 108 / EG)

Tuotteen tyyppi / nimike:

Parkside Talttaustoiminnolla varustettu paineilmakäyttöinen poravasara PEBH 1010

Bochum, 30.04.2008

Hans Kompernaß

- toimitusjohtaja -

Oikeudet teknisiin muutoksiin pidätetään jatkokehitämistarkoituksessa.

+ 50 hidden pages
