CD 音響主機
CR-B8
目錄
使用前須知 ......................2
連接 ...........................14
使用手冊
謝謝閣下購買 Onkyo 的 CD 音響主機。
在連接各部件及接通電源之前，請先徹底閱讀本
手冊。
遵從本手冊內的各項指示，您的 CD 音響主機能
夠獲得最優秀表現以及從聆聽享受中，將使您獲
得最大樂趣。
請保留好此手冊以備將來參考之用。
播放光碟片 .....................22
收聽廣播 .......................34
時鐘與定時器 ...................44
其他 ...........................51
C
t
重要的防護措施
WARNING
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RISQUE DE CHOC ELECTRIQUE
AVIS
NE PAS
OUVRIR
1. 閱讀說明。
2. 保存好說明書。
3. 注意所有警告信息。
4. 按照說明進行操作。
5. 不要在靠近水的地方使用本設備。
6. 只能用乾布清潔。
7. 不要擋住通風口，根據廠家的指示說明進行安
裝。
8. 不 要將設備安裝 在熱源附近，如電熱爐，散熱片，
爐子，或其他產生熱能的設備。
9. 不 要忽 視帶極 性指示 的插 頭與接 地插頭 的安全
保護作用，帶 極性 指示的 插頭 有兩 個插 頭片，其
中一個比另一個寬。接地插頭有兩個插頭片，和
一個接地的插頭。寬插頭片與接 地插頭都是為了
您的安全設計的。如果隨機提供 的插頭無法插入
插座內，請求助於電工更換絕緣插座。
10.防 止踩 踏電 源線，或特別夾捏 插頭，方便插頭或
從設備接出的連接點。
11.只使用廠商指定的附件或零件。
12.只 使用廠 商指定 的或與設
備 一 起 出 售 的 推 車，架 子，
三 腳 架，支 架，或 桌 子。使
用推車時，請小心移動裝
有設備的推車，防止從車
上跌下受損。
S3125A
13.閃 電或長時間不使 用時，請從插座上拔掉設備的
插頭。
14.請 向合格的技術服務 人員咨詢一切維 修的情況，
設備受損時要求提供技術服務，如電源線或插頭
損壞，潑濺上液體，有物品墜落到設備上，設備淋
雨或受潮，無法正常工作，或設備墜落。
15.需要維修服務的損壞
在以下的情況，請 拔 掉 電 源，由合格的維修服務
人員進行維修：
.A 電源線或插頭已損壞。
.B 物體已掉進或液體已被倒瀉入設備。
.C 設備被淋雨。
.D 果設備按照如下指示不能正常操作，只能調整
操作說明中包括的控制功能，因為如果調整不
當可能導致設備損壞，就需要維修技工花費大
量的工作時間將設備恢復到正常的狀態。
.E 設備曾被跌過或是外殼已被損毀。
.F 設備似乎不能正常操作，或者顯示出在性能上
有明顯的改變。
16.固體與液體進入機器
應該小心不要讓物體或是液體透過個洞孔倒瀉
入外殼。因為 可能 接觸到 電流 或帶 電部分，導致
火災或電擊。
該設備不能置於雨淋或水濺之處，也不能將裝水
容器，比如花瓶等置於其上。
17.電池
注意環保，不要隨意丟棄用過的廢舊電池。
18.如 果設 備是 內置式 安裝，如書櫃或 架子上，請確
保有足夠的通風。設備頂端和兩側保持 20cm
（8"）的高度，後面各保持 10cm（4"）的寬度。設
備支架或上方遮板的後邊緣應距離後面板或牆
壁 10cm（4"），留出通風散熱的空間。
Ct-
2
注意事項
1. 音像版權—只允許私人使用，沒有經版權所有人
許可的任何音像制品的複制與傳播都屬違法。
2. 交流電保險絲—安裝在 CD 音響主機系列產品中
的交流電保險絲是不針對用戶銷售的，如果用戶
無法啟動機器，請與 Onkyo 產品經銷商聯系。
3. 保養－ CD 音響主機系列產品有時需要用軟布擦
拭除塵。如遇到頑固的污漬，可用軟布沾取柔和
清潔劑的溶液擦拭。清潔後立刻用乾淨的布擦拭
乾淨。請勿使用粘性布，稀釋劑，酒精或其他化學
溶劑以免損害罩面漆或造成面板字體脫落。
4. 電源
警告
第一次接通電源之前，請仔細閱讀以下說明。
因為各國之間交流電的電壓不同，請確認您所在
地區的電壓與產品後面板上標明的要求相符
（即：AC230V，50Hz，或 AC120V，60Hz）
某些產品類型帶有電壓選擇開關，可與世界範圍
內的電壓互相兼容。在接通此類產品電源前，請
確認電壓選擇器已經設置為您所在地區的電壓
指數。
將 [STANDBY/ON] 設置為 STANDBY（待機）模式，
並沒有完全關閉設備。如果長時間不使用設備，
請拔掉電源線。
5. 嚴禁濕手觸摸機器—濕手狀態下，嚴禁接觸機器
或機器的電源連接線。如有水或其他液體進入機
器，請與 Onkyo 的經銷商聯繫進行檢修。
6. 搬運注意事項
• 如需要運輸設備，請使用原包裝材料，按照
購買時的包裝方式進行包裝。
• 不要將橡膠或塑料物品擱置在設備上時間過
久，因為可能會在設備外殼上留下印記。
• 超長時間使用時，設備的頂部和後部面板會
發熱，屬於正常情況。
• 如果長時間不使用設備，再次開機時可能會
工作不正常，請保證定期使用。
• 設備使用結束後，請取出所有碟片，並關閉
電源。
• 避免灰塵聚集的地方，和會受到揚聲器震動
乾擾的地方。嚴禁將設備放置在或直接安放
在揚聲器的頂部。
• 水平放置設備。嚴禁傾斜或側立，會導致功
能失常。
• 如果設備安裝靠近 TV，收音機或 VCR，畫面
或聲音的質量會受到影響。如發生此類情況，
從 TV，收音機或 VCR 旁移走設備。
8. 獲得清晰畫面—該設備是高科技精密儀器，如 果
光學拾波器上的透鏡或碟片驅動裝置變髒或磨
損，畫面質量將會受到影響。為獲得最佳畫面，我
們推薦：設備在一定環境下使用時間達到每
1,000 小時，您需要對設備進行定期檢查和維護
（清潔或更換磨損部件）。詳細信息請與 Onkyo
的經銷商聯繫。
9. 受潮
受潮會損害設備。
請仔細閱讀以下部分。
濕氣也會在光學拾波器的透鏡上凝結，而透鏡是
本設備中最重要的一個部件。
• 以下情況會發生受潮：
- 設備從一個較冷的地方移到一個較溫暖的
地方。
- 加熱器吹出的熱風或空調的冷風傳到了設
備上。
- 在夏天，設備從空調房間移到了一個既熱又
潮濕的地方。
- 設備在潮濕的地方使用。
• 有潮濕情況發生時請不要使用設備。如果堅
持使用，將會損害您的碟片和設備內部構件。
如果受潮情況發生，請取出所有碟片，將設備保
持電源開啟狀態兩到三個小時。通過這段時間，
設備受熱後，冷凝的水氣被蒸發掉了。為了減少
受潮的危害，將設備與牆上的電源保持連接。
7. 安裝 CD 音響主機
• 將機器安裝在通風良好的地方。
• 確保設備周圍有足夠的通風，特別是如果將
設備安裝在音響架上，如果通風不夠，設備
過熱會導致功能失常。
• 不要將機器直接暴露在陽光或熱源下。由於
機器內部溫度升高，會縮短光纖拾波器的壽
命。
Ct-
3
注意事項
-續
本機安裝了半導體鐳射系統，並歸類為 “一級鐳射
產品”。因此，為了合理使用此機型，請仔細閱讀
本手冊。如遇到任何問題，請與購買商店聯繫。
為防止受到鐳射激光射線的傷害，請不要嘗試開放
設備的外殼。
危險：
如果開放或關閉機器外殼失敗，會造成可見與不可
見的鐳射激光輻射。請不要直視激光射線。
注意：
本產品使用鐳射激光。對產品進行操縱，調整或性
能的操作超出了指定範圍，可能會受到激光輻射的
威脅。
特色
放大器
每聲道 26 瓦放大至 4 歐姆，1kHz
•
廣範圍放大器技術 （WRAT）
•
高電流、低阻抗驅動
•
分離輸出級電路
•
最佳增益音量電路
•
3 個音頻輸入與 2 個輸出
•
音調控制 （低音 / 高音）
•
兩段式超級低音控制
•
低音揚聲器 Pre Out （前級輸出）
•
右側的標籤貼在後面板上。
1.此設備是 “一級鐳射產品”，在機殼內部使用了
鐳射激光。
2.為避免鐳射激光暴露，不要取下機殼。請向相關
技術人士咨詢有關事宜。
附件
請確保您有收到以下的附件：
遙控器與兩顆電池 （AA/R6）
CD 播放機
•
•
•
•
•
•
•
調諧器與其他
•
•
•
•
•
•
•
Ct-
4
可播放 CD、MP3 CD、CD-R 與 CD-RW
光學數位輸出
單一位元數位 / 類比 （D/A）轉換器
25 個音軌設定功能
CD：3 個播放模式 （正常 / 隨機 / 記憶）
MP3 CD：4 個播放模式 （正常 / 隨機 / 記憶 /
一個群組）
重播模式
4 種程式設定定時器 （播放或錄音 / 單次或每週
一次）
睡眠定時器
30 個 FM/AM 預設電台
FM 自動掃瞄調諧功能
免用電池記憶體備份功能
頭戴式耳機插孔
與遠程交互基座相容的遙控器
室內 FM 天線
AM 迴圈天線
* 目錄和包裝上產品名稱後面的字母代表顏色的資訊。顏色
或許各有不同，但規格和操作方式都一樣。
使用本機之前的注意事項
安裝電池
請按下小突片，然後將蓋子上拉，即可拆開
1
電池蓋。
將兩顆 AA 電池裝入電池匣內。
2
請小心依照電池匣內的極性標示 （正極為
+，負極為 -）來放置電池。
正確安裝電池之後，蓋上電池蓋。
3
使用遙控器
使用遙控器時請將其對準 CD 音響主機的遙控感應
器，如下圖所示。
遙控感應器
公尺
5
英尺）
大約
（16
CD 音響主機
注意：
•
若 CD音響主機受到陽光或換流器類型熒光燈的直
射，遙控器可能不會正常作用。在安裝時，請記
住這點。
•
如果在同一房間內使用其他相同類型的遙控器，
或 CD 音響主機係安裝在使用紅外線裝置的附近
的話，遙控器可能無法正常作用。
•
不可將諸如書籍的東西放在遙控器上，因為這樣
可能誤觸按鈕，因而導致電池電力的消耗。
•
若 CD 音響主機係安裝在有色玻璃門後面的架子
上，遙控器可能不會正常作用。在安裝時，請記
住這點。
•
如果在遙控器與 CD音響主機搖控感應器之間有障
礙物的話，遙控器將不會正常作用。
注意：
如果遙控器功能不正常，請嘗試更換電池。
•
請勿將不同類型的電池或新舊電池混裝。
•
如果您打算在長時間之內不使用電池，請取下電
•
池，以避免因漏電或腐蝕而造成損壞。
過期的電池應盡快取下，以避免因漏電或腐蝕而
•
造成損壞。
5
Ct-
目錄
基本操作
使用前須知
重要的防護措施 ............................ 2
注意事項 ..................................3
特色 ......................................4
附件 ......................................4
使用本機之前的注意事項 .................... 5
安裝電池 ................................5
使用遙控器 .............................. 5
目錄 ......................................6
零件名稱與功能 ............................ 8
前面板 ..................................8
顯示屏 ..................................9
後面板 .................................10

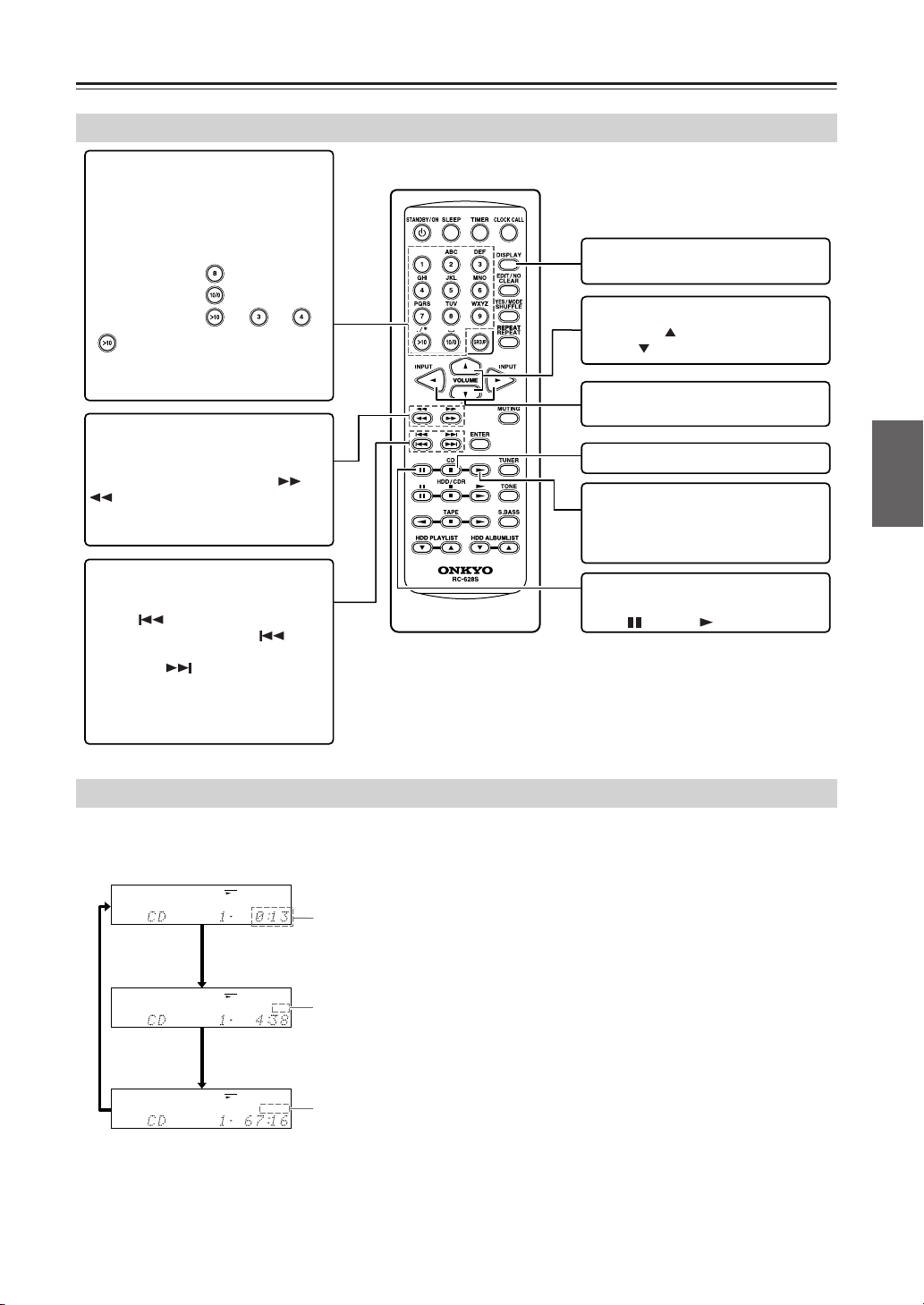

遙控器 ...................................11
光碟片應注意事項 ......................... 12
連接
安裝天線 .................................14
安裝揚聲器 ............................... 16
安裝揚聲器 ............................. 16
安置方式 ............................... 16

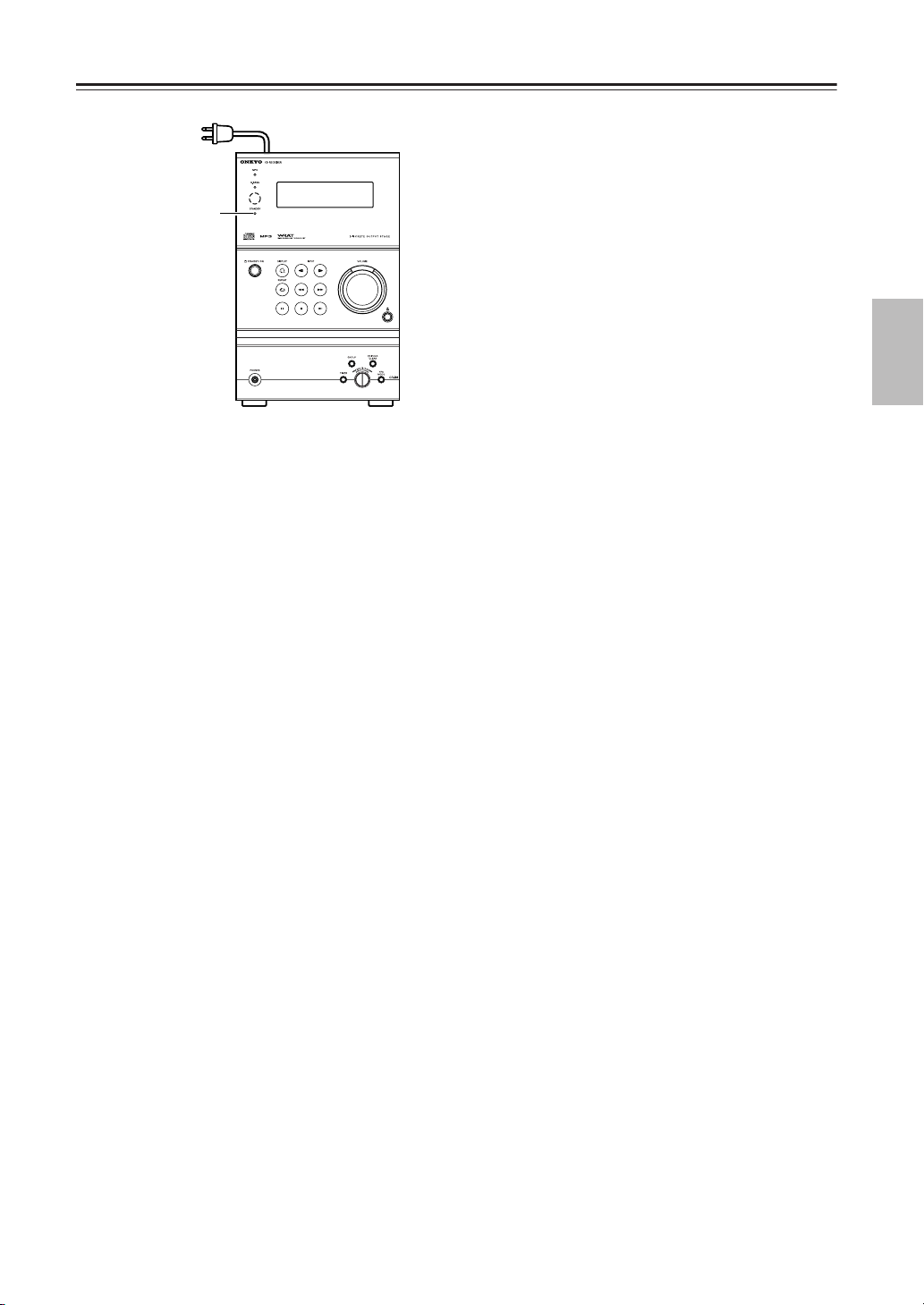

連接電源線 ............................... 21
播放光碟片
瞭解一般的操作 ........................... 22

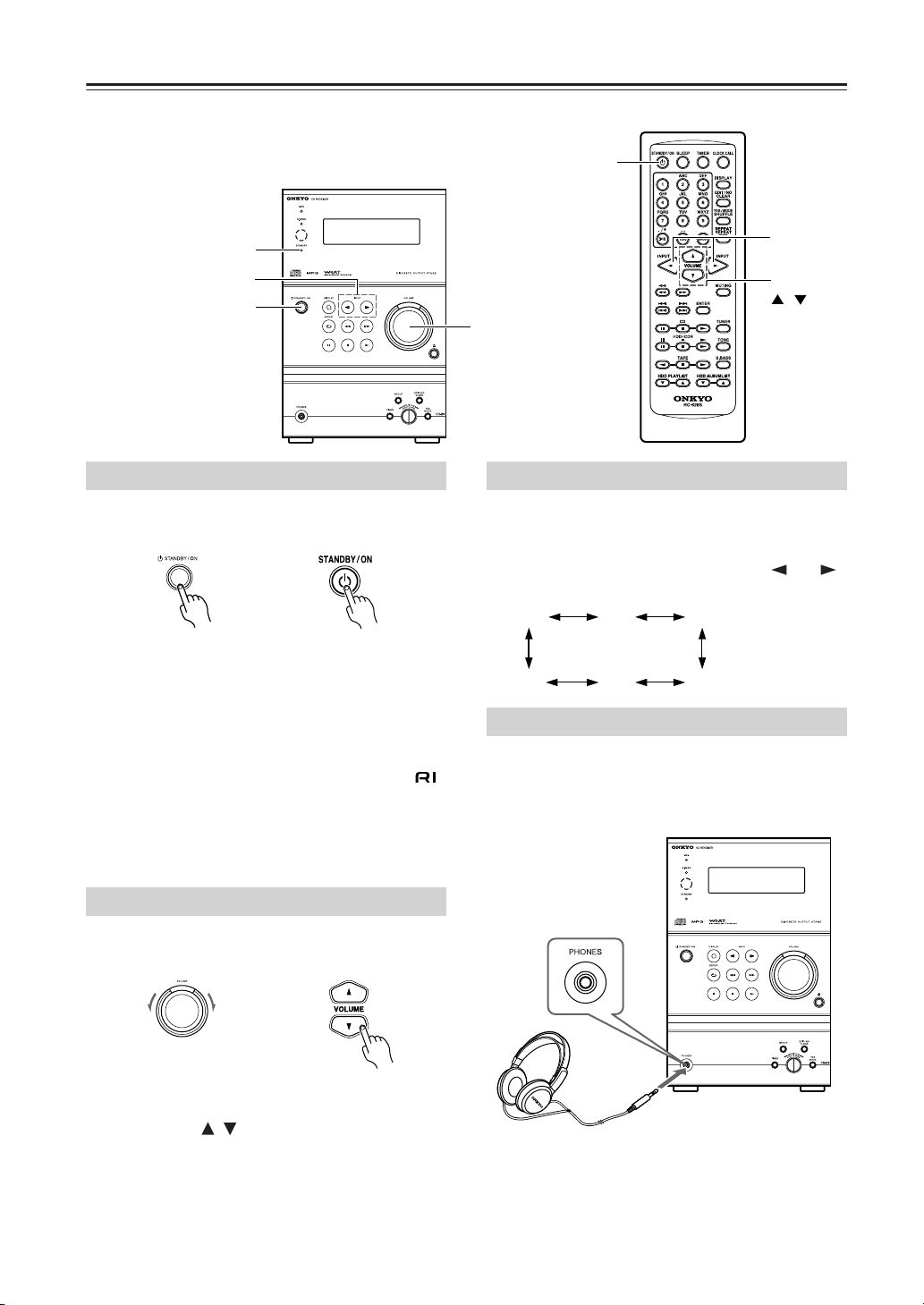

打開裝置電源並使其進入待機模式 .........22
調整音量大小 ........................... 22
選擇訊號來源 ........................... 22
使用頭戴式耳機來收聽 ................... 22
調整低音 ............................... 23
使用遙控器來強化低端音質 ............... 23
調整高音 ............................... 23
靜音 ...................................23
播放 CD ..................................24
選擇要播放的音軌 ....................... 24
在音軌中尋找特定點 ..................... 24
使用遙控器 ............................. 25
改變顯示資訊 ........................... 25
選擇 MP3 ............................... 26
顯示 MP3 光碟片的資訊 .................. 28
進階操作
連接外部裝置 ............................ 17
連接說明 .............................. 17
電纜線與插孔 .......................... 17
連接低音揚聲器 ........................ 17

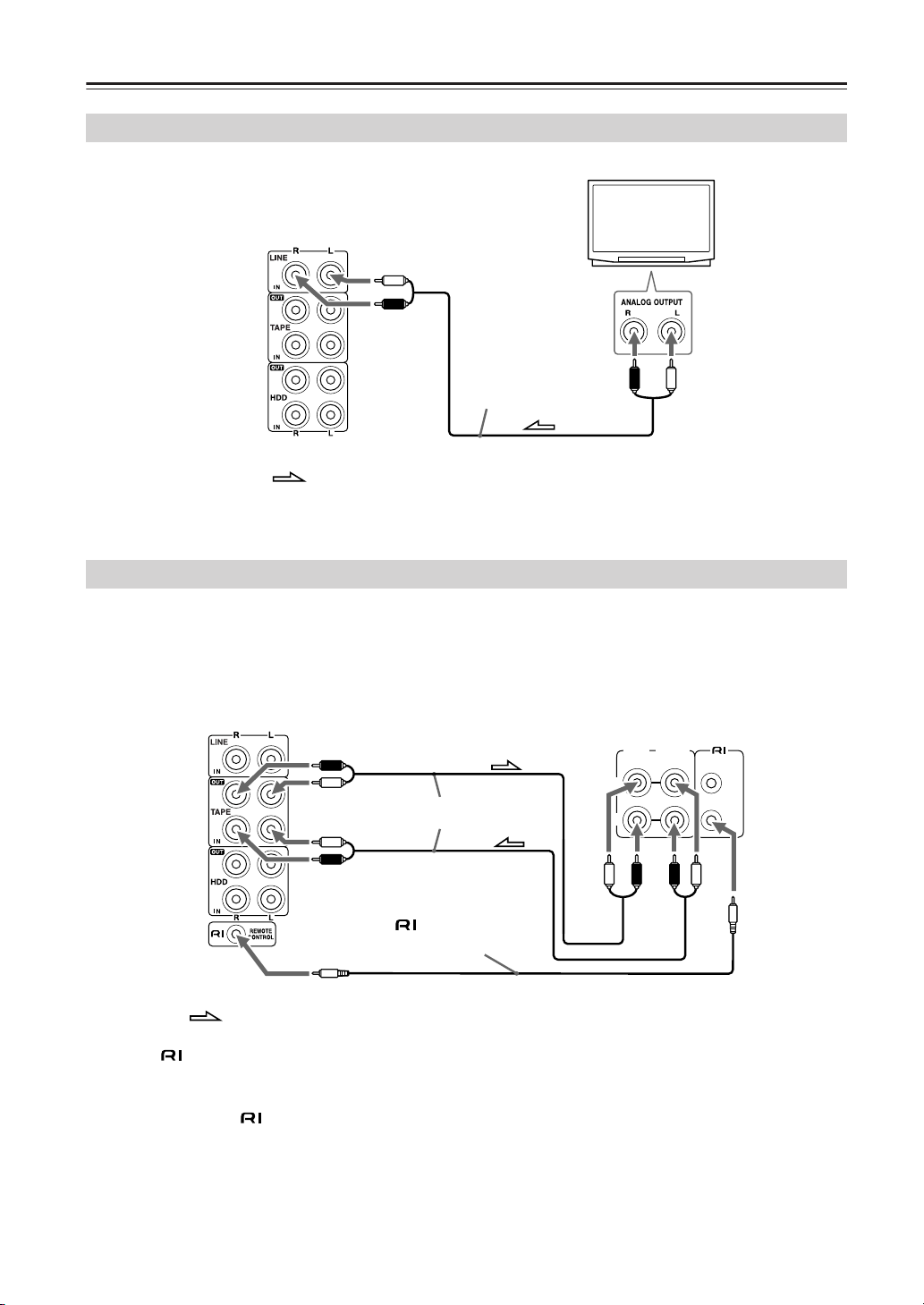

電視音頻訊號的連線 .................... 18
連接 On kyo 立體音 卡帶錄音座 . ....... .. 18

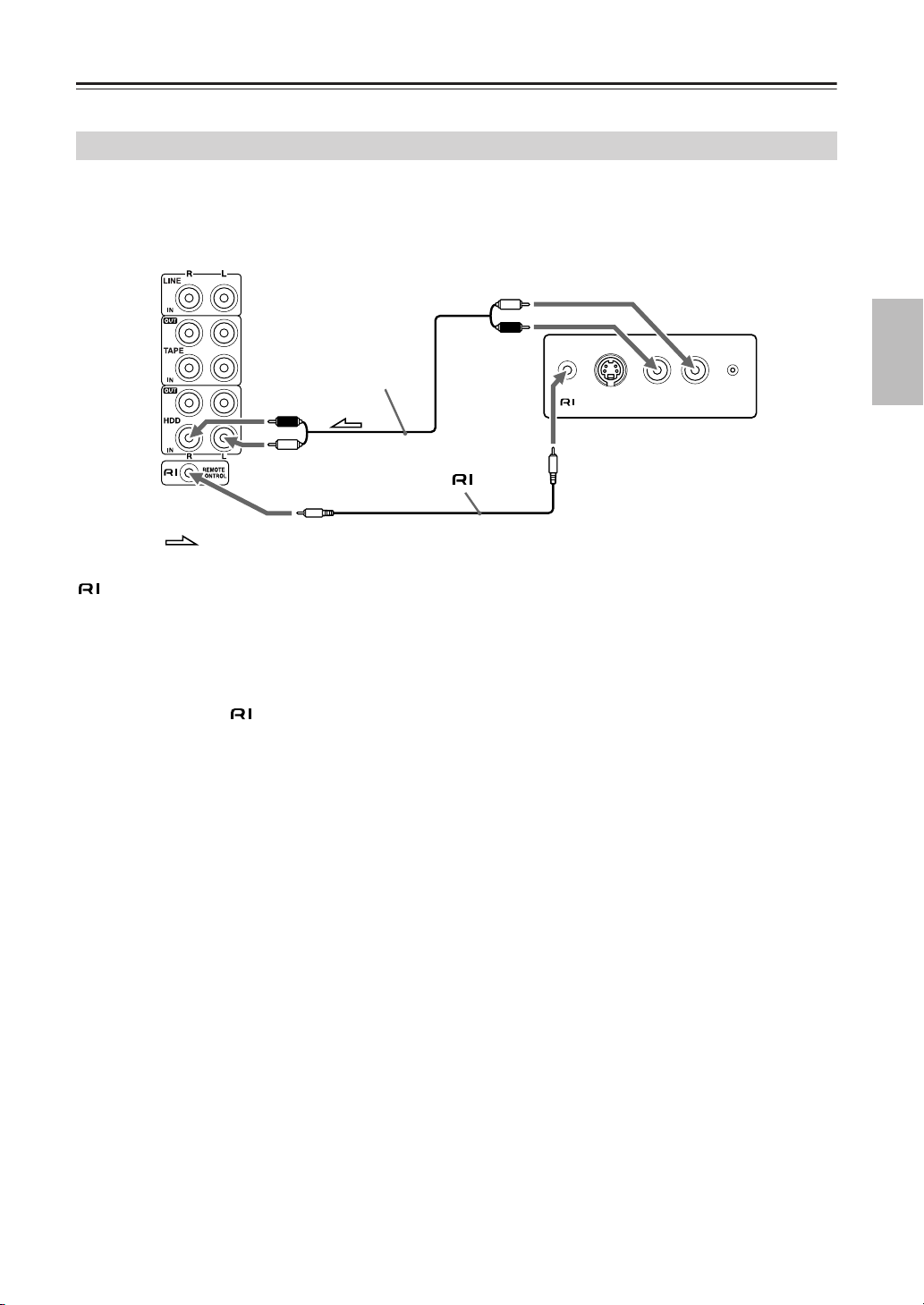

連接遠程 交互基座 ..... ....... ....... .. 19

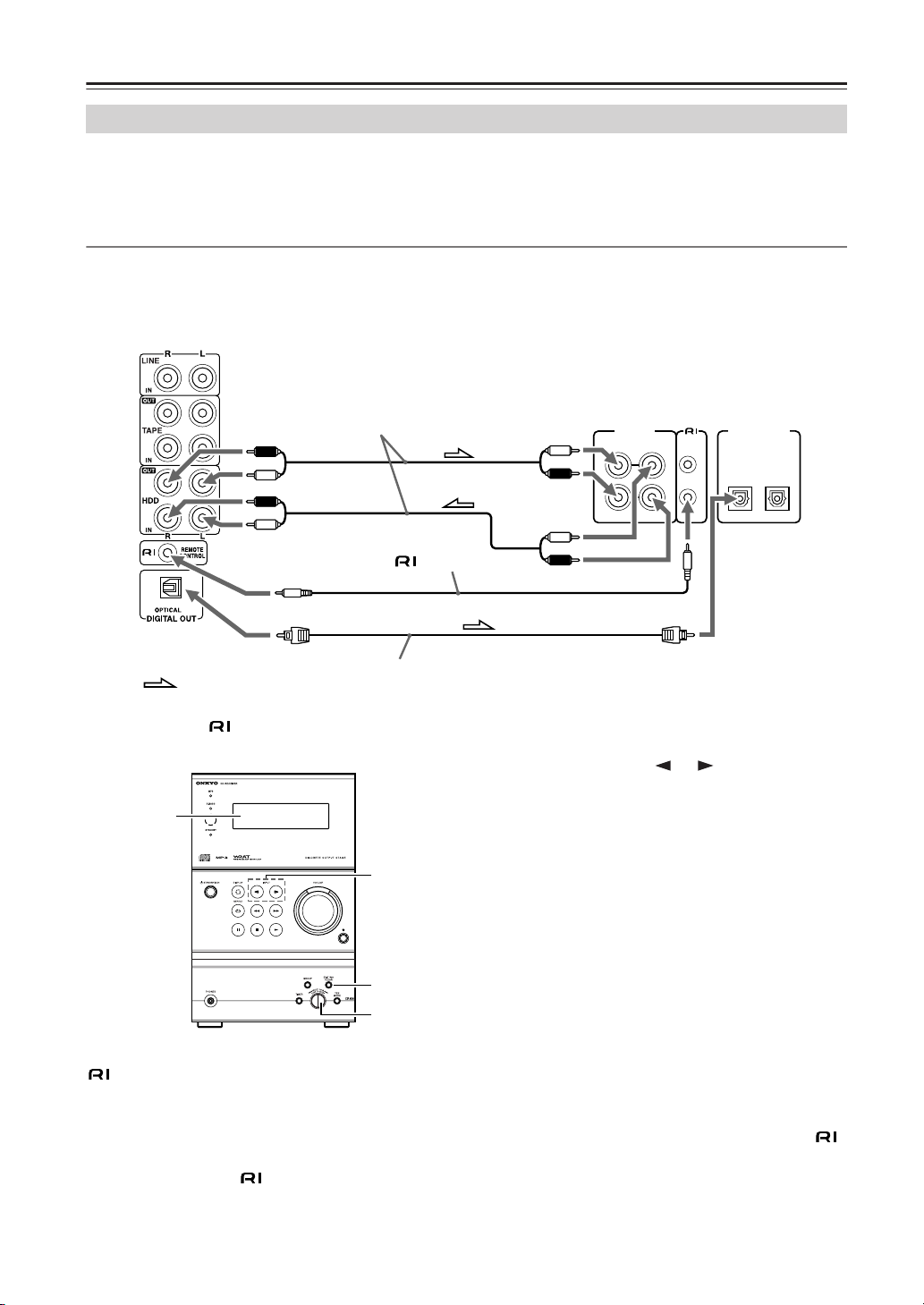

連接 O nk yo 光 碟錄 音機 . ... .......... 20
不同的 CD 播放方式 ...................... 29
記憶播放 .............................. 29
隨機播放 .............................. 30
重播 / 單一音軌重播 .................... 30
取消播放模式 .......................... 31
MP3 偏好設定 ............................ 32
設定 MP3 偏好設定 ..................... 32
Ct-
6
目錄
-續
基本操作
收聽廣播
設定廣播電台 ............................ 34

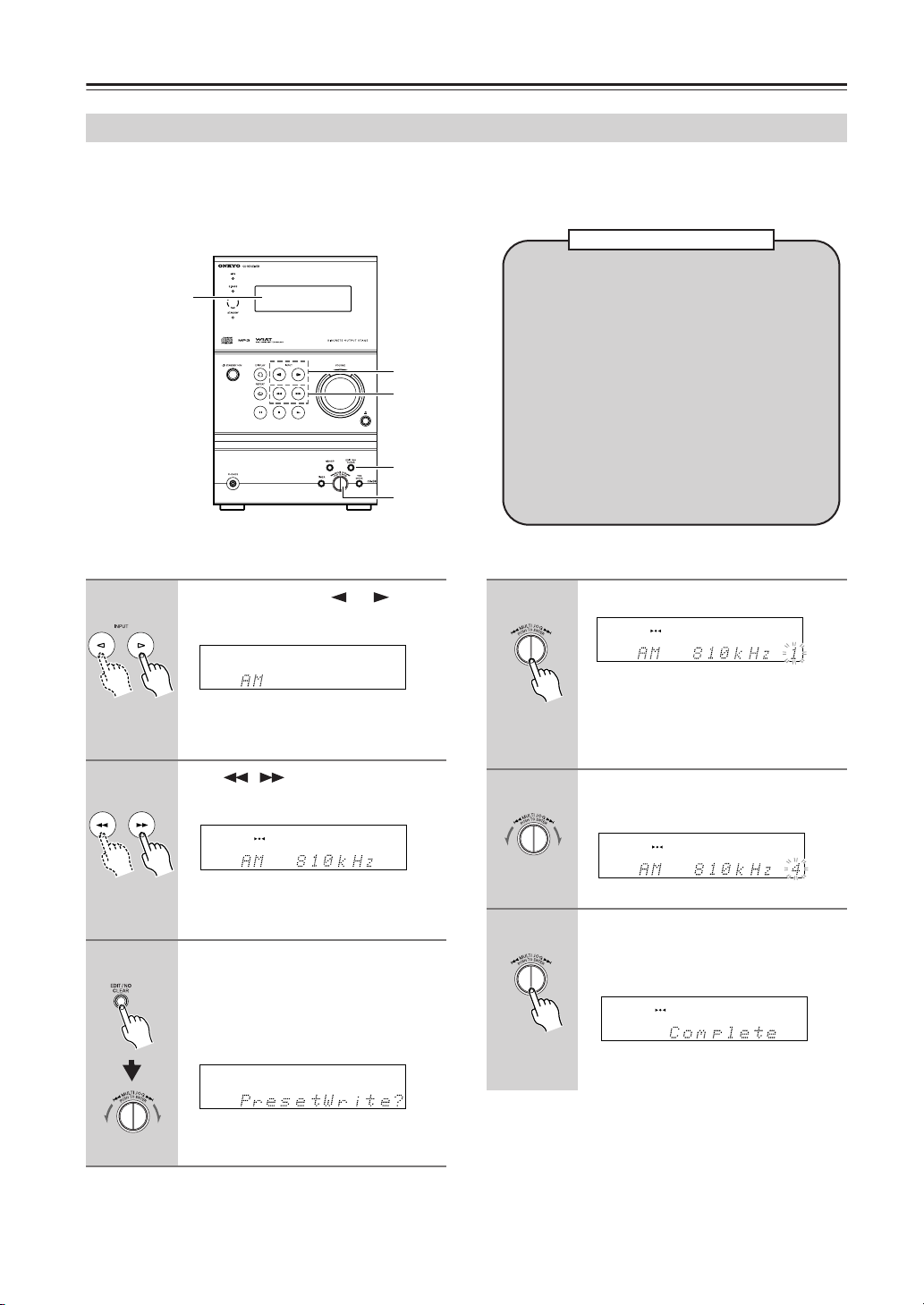

逐一設定 FM/AM 電台 – 預設電台寫入 ... 34

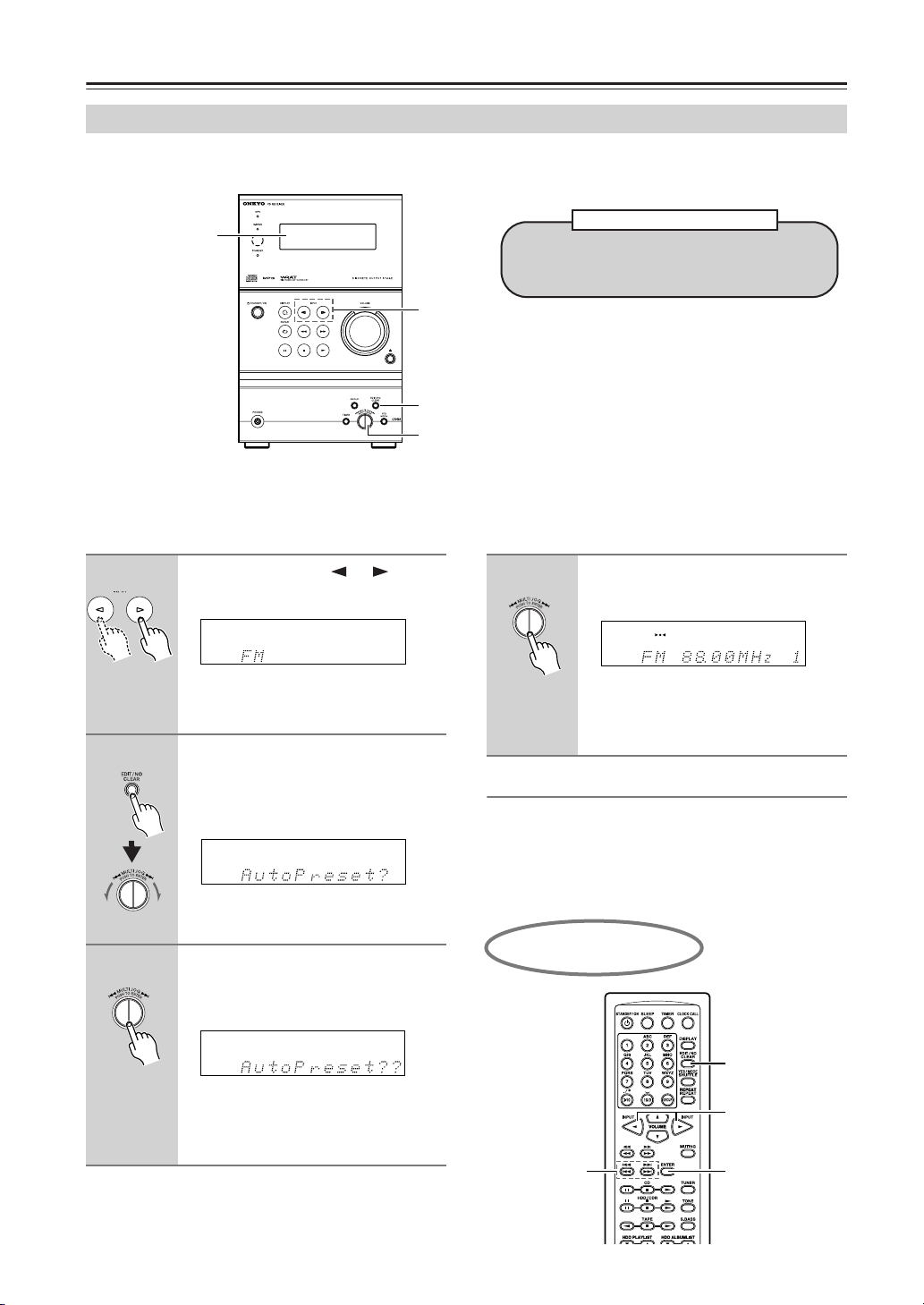

自動設定 FM 廣播電台 – Auto Preset （自動
預設電台） ........................... 36
收聽 FM/AM 廣播電台 ..................... 37

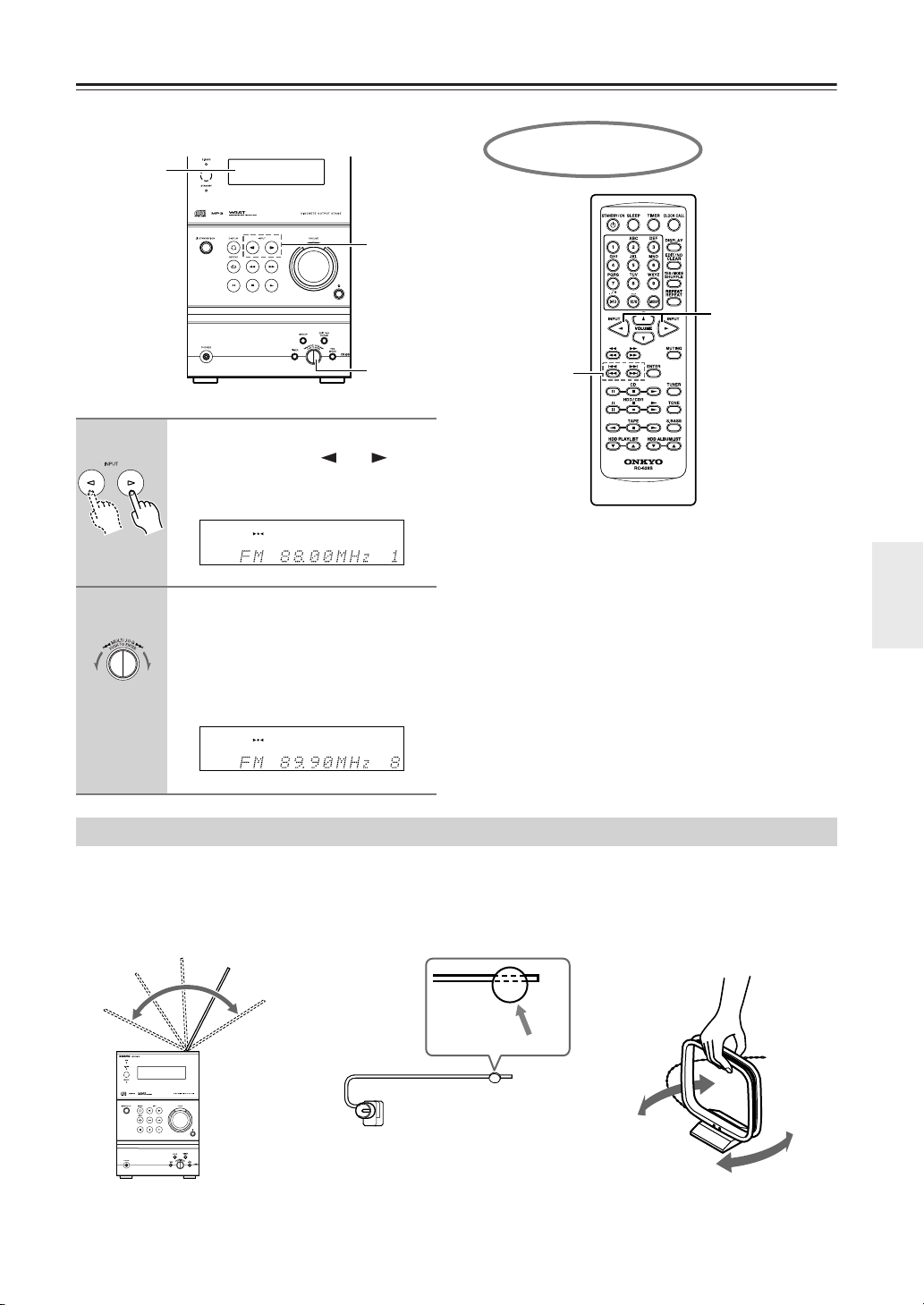

調整天線 .............................. 37
使用遙控器 ............................ 38
手動調諧廣播電台 ...................... 38
切換顯示資訊 .......................... 39
時鐘與定時器
設定時鐘 ................................ 44
檢查時間與星期幾 ...................... 44
在 12 小時制或 24 小時制之間切換 ...... 44
當 裝置處於 待機模 式下， 顯示或關 閉目前 的時
間顯 示 . .... .... ... ................. 44
使用定時器功能 .......................... 45
有關定時器 ............................ 45
有關睡眠定時器 ........................ 45
使用睡眠定時器 ........................ 46

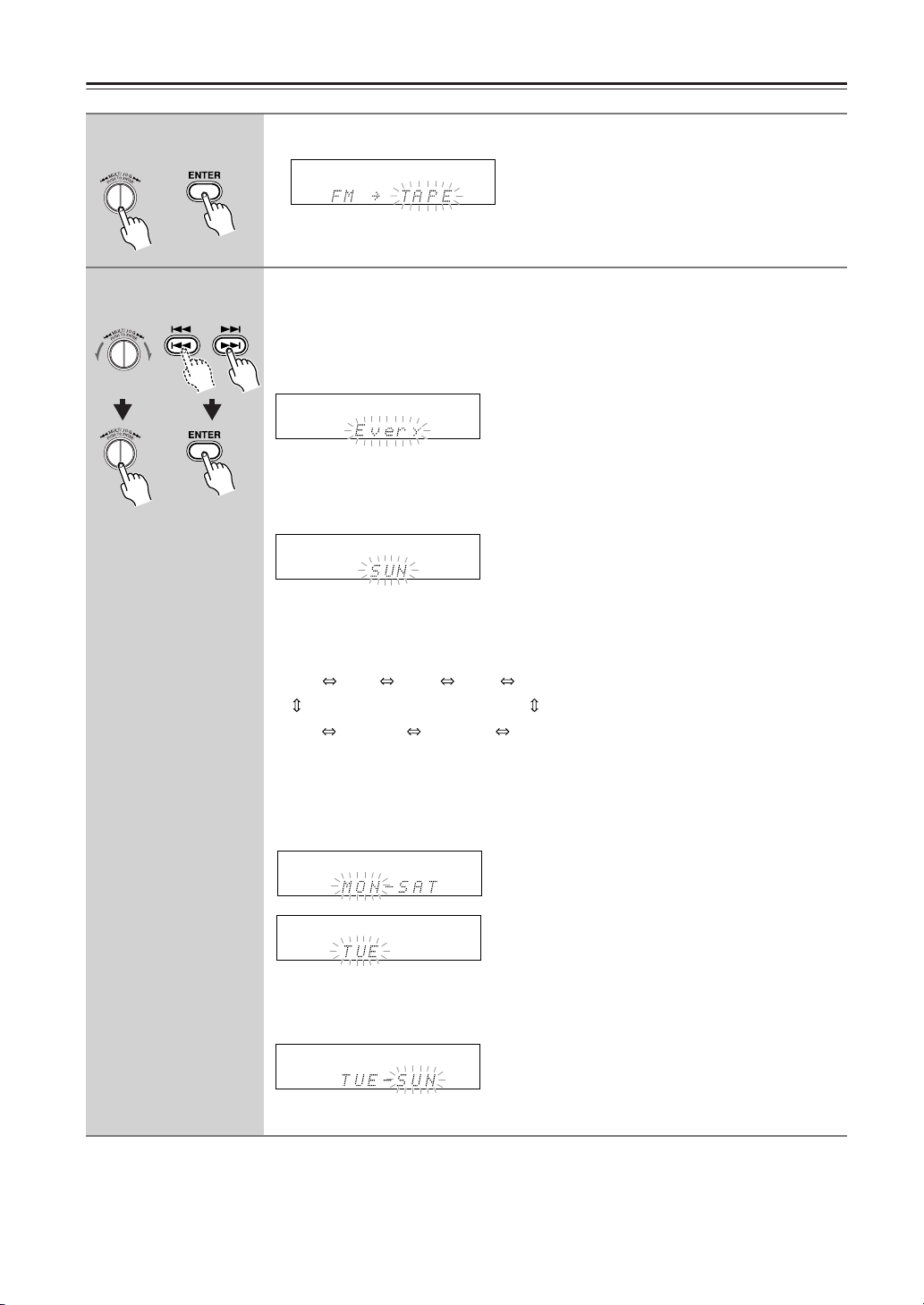

設定定時器 ............................ 47
定時器的開與關之間切換 ................ 50
檢視定時器設定 ........................ 50
其他
疑難排解 ................................ 51
規格 .................................... 54
備忘錄 .................................. 55
進階操作
更改 FM/AM 預設頻道 ...................... 40
更改預設頻道的小秘訣 ................... 40
複製預設頻道 – Preset Copy （預設複製）...

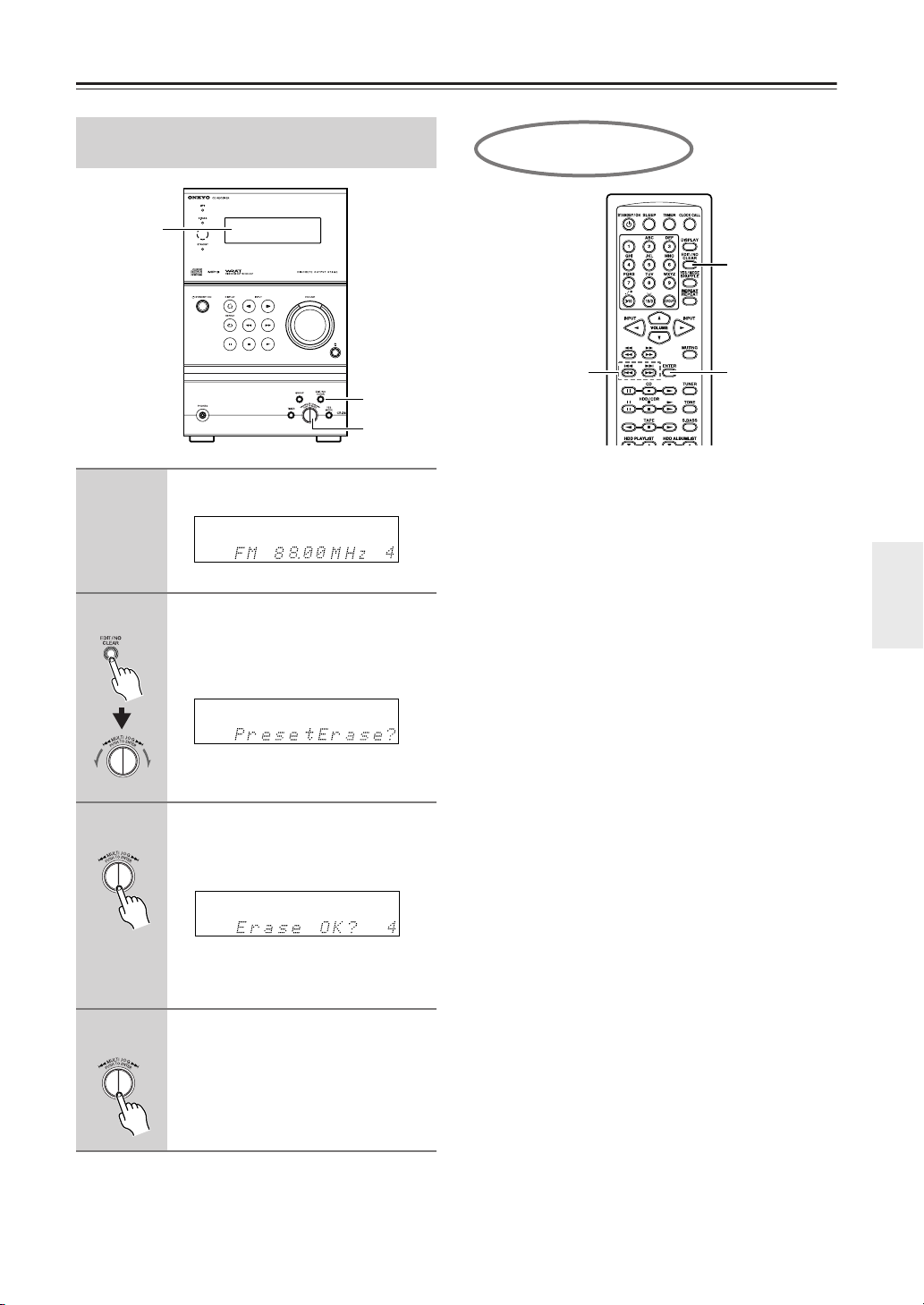

清除預設頻道 – Preset Erase （預設清除） ...

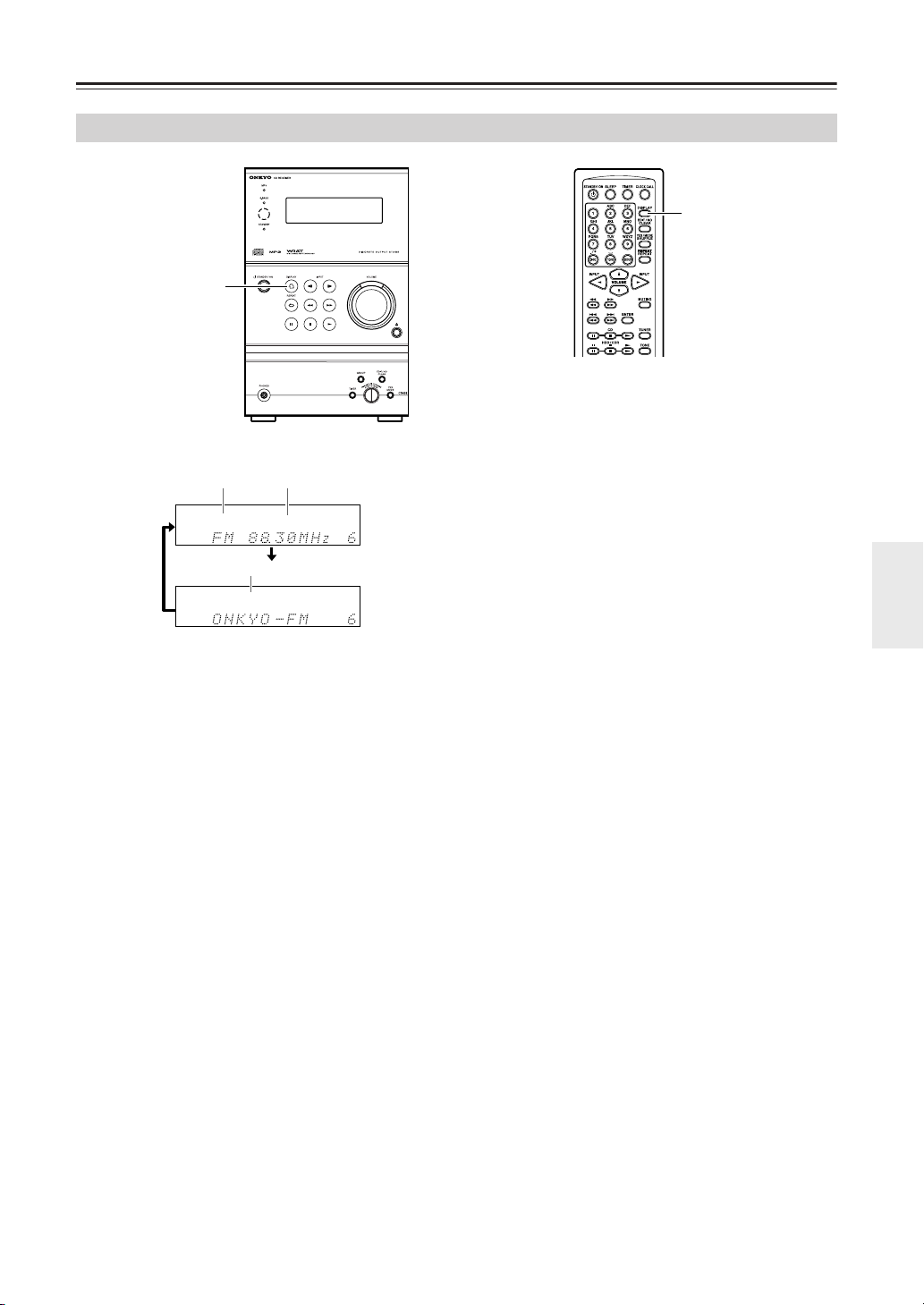

為預設頻道命名 ........................... 42
為預設頻道命名 ......................... 42
輸入名稱 ............................... 42
更正或清除一個字元 ..................... 42
插入字元 ............................... 43
清除 已指定 預設頻 道的名稱 .. .... .... .. 43
使用 遙控器 來輸入 字元 ... ... .... ...... 43
40
41
Ct-
7
零件名稱與功能
前面板
1
2
3
4
5
6
顯示屏
M
7
8
9
J
K
L
括弧內的頁次號碼係每一項目主要說明的頁次所在。
A
MP3 指示燈
當置入 MP3 CD 時，本指示燈會亮起。
S.BASS （超級低音）指示燈
B
當選取超級低音時，本指示燈會亮起。
C
遙控感應器 （5）
接收從遙控器來的訊號。
STANDBY （待機）指示燈 （22）
D
本指示燈於 「待機」模式時會亮起。
E
DISPLAY （顯示）按鈕 （25、28、39、42）
每次當您按下此按鈕時，顯示屏上的資訊會更
改。此按鈕也可以讓您選擇輸入字元的類型。
STANDBY/ON （待機 / 開啟）按鈕 （21、22、49）
F
按下本按鈕來打開本機的電源，或讓其進入
「待機」模式。
G
REPEAT （重播）按鈕 （30、31）
重複播放 CD。
/ 按鈕 （24、29、34）
H
快速前轉或後轉正在播放的音軌。這些按鈕也
可在調諧廣播電台時使用，或當您輸入字元時，
用來移動游標。
按鈕 （24）
I
當您在 CD 播放期間按下此按鈕時，本機將進
入 「暫停」模式。
N
O
P
Q
R
S
T
U
J
按鈕 （24）
停止播放 CD。
CD 光碟片盒 （24）
K
在光碟片盒中放置 CD。
L
PHONES （耳機）插孔 （22）
請在此插入頭戴式耳機插頭。
INPUT （輸入）按鈕 （22、34、36、37）
M
本按鈕讓您選擇輸入訊號來源。
N
VOLUME （音量）控制 （22）
調整音量大小。
O
按鈕 （24）
取出已置入的 CD。
P
按鈕 （24）
開始播放 CD。
GROUP （群組）按鈕 （26、27）
Q
使用本按鈕來選擇 MP3 光碟片上的一個群組。
R
EDIT/NO/CLEAR（編輯 / 取消 / 清除）按鈕（29、
32、34、35、36、40、41、42）
此按鈕讓您在播放與選擇編輯操作時調整設定
值。也可以讓您取消所顯示的設定值。
Ct-
8
零件名稱與功能
-續
YES/MODE （確認 / 模式）按鈕 （29、30、31、
S
35、38、42）
按下此按鈕以確認在播放與其他編輯操作時所
顯示之設定。
當輸入源為 CD 時，本按鈕可用來在不同播放
模式當中切換。
顯示屏
123 4 5 6
MUTING
S.BASS
AUTO
1GR MEM RDM NORMAL REPEAT 1 ALBUM ARTIST GROUP TRACK NAME
TIMER
SOURCE GROUP TITLE TRACK DISC TOTAL REMAIN
1 2
3 4
SLEEP
FM ST RDS
78 9 LKMJN O
MUTING （靜音）指示燈
1
當 CD 音響主機靜音時，本指示燈會閃爍。
B
S.BASS （超級低音）指示燈
當選取超級低音時，本指示燈會亮起。
調諧指示燈
C
: 當 CD 音響主機調諧到一個廣播電台
時，本指示燈會亮起。
AUTO （自動）: 當選取 「自動調諧」模式時，
本指示燈會亮起；當選取 「手動調諧」模式
時，本指示燈會關閉。
FM ST （立體聲 FM）: 當 CD 音響主機調諧到
一個立體聲 FM 電台時，本指示燈會亮起。
D
「播放」模式指示燈
1GR （一個群組）: 當選定一個播放群組時會亮
起。
MEM （記憶）: 當選定記憶播放時會亮起。
RDM （隨機）: 當選定隨機播放時會亮起。
NORMAL （正常）: 當選定正常播放時會亮起。
REPEAT （重播）: 當為所有音軌選定重複播放
時會亮起。
REPEAT 1 （重播單一音軌）: 當為單一音軌選
定重複播放時會亮起。
CD 操作指示燈
E
這些指示燈會顯示 CD 播放的狀態。
F
MP3 指示燈
當置入 MP3 CD 時，本指示燈會亮起。
MULTI JOG （多重飛梭）旋鈕 （24）
T
轉動此旋鈕以選擇預設的電台、播放音軌或群
組。按下此旋鈕以確認目前的設定值。
U
TIMER （定時器）按鈕 （44、46、47、50）
按下此按鈕以啟用定時器功能，或設定現在的
時間。
C D
MP3
SLEEP （睡眠）指示燈
G
當設定 「睡眠」功能時，本指示燈會亮起。
H
TIMER （定時器）指示燈
這些指示燈會顯示定時器的狀態。
: 當設定錄音時間後，此指示燈會亮起。
數字 1-4: 當設定某一定時器時，此指示燈會
亮起。
SOURCE （訊號來源）指示燈
I
當在播放期間顯示訊號來源時，本指示燈會亮
起。
J
GROUP （群組）指示燈
當 MP3 光碟片上的某一群組號碼顯示時，此指
示燈會亮起。
訊息區
K
數種資訊將顯示在這裡，包括預設電台號碼、
調諧頻率、時間、音量大小、睡眠時間、模式
設定等等。
L
TITLE （標題）指示燈
當標題 （ID3 標籤）顯示時，指示燈會亮起。
TRACK （音軌）指示燈
M
當音軌號碼顯示時，此燈會亮起。
N
ALBUM/ARTIST/GROUP/TRACK NAME （專輯 / 演出
者 / 群組 / 音軌名稱）指示燈
當專輯標題 （ID3 標籤）、演出者姓名、群組
名稱或音軌名稱顯示時，個別的指示燈會亮起。
DISC TOTAL/REMAIN （碟片總時間 / 剩餘時間）
O
指示燈
個別的指示燈會亮起，以顯示光碟片或音軌總
時間或剩餘時間。
Ct-
9
零件名稱與功能
後面板
-續
1
2
3
4
5
6
7
括弧內的頁次號碼係每一項目主要說明的頁次所在。
AM ANTENNA （AM 天線）（14、15）
A
這些推入式端子係用於連接 AM 天線之用。
B
FM ANTENNA （FM 天線）（14、15）
此插孔係用於連接 FM 天線之用。
LINE IN （輸入）（18）
C
這些端子是用來將外部裝置 （如電視或唱機）
的音頻輸出與內建的 phono 等化器相連接的。
D
TAPE IN/OUT （磁帶輸入 / 輸出）（18）
此類比音頻輸入和輸出是用來將錄音機與類比
音頻輸入和輸出 （卡式磁帶、Mini Disc （迷
你光碟） 等）相連接。
HDD IN/OUT （HDD 輸入 / 輸出）（19）
E
您可以在此連接遠程交互基座或 CD 錄音機。
F
G
REMOTE CONTROL （遙控器）（18-20）
本 （遠程交互）插孔可用來連接至其他
Onkyo 組件上的 插孔。CD 音響主機的遙控
器因此可用來控制該組件。若要使用 ，您必
須在 CD 音響主機與其他組件之間，進行類比音
頻連線 （RCA），即使它們是用數位方式連線亦
然。
OPTICAL DIGITAL OUT （光學數位輸出）（20）
光學輸出可用來將 CD 錄音機或其他數位錄音
機與光學數位輸入相連接。CD 音響主機的 CD
訊號是從此端子輸出的。
8
9
SPEAKERS （揚聲器）（16）
H
這些端子係用於連接揚聲器之用。
I
PRE OUT （前級輸出）（17）
SUBWOOFER （低音揚聲器）插孔係用於連接主動
式低音揚聲器之用。
有關連線的資訊，請參見 14-20 的內容。
Ct-
10
遙控器
RC-628S
K
A
B
3
4
5
6
7
8
9
J
括弧內的頁次號碼係每一項目主要說明的頁次所
在。
STANDBY/ON （待機 / 開啟）按鈕 （22、49）
A
在待機與開啟之間作切換。
SLEEP （睡眠）按鈕 （46）
B
可以用來設定 「睡眠」定時器，以便在指定的
時間關閉裝置的電源。
C
數字按鈕 （25、27、38）
用來選擇一個音軌，或對音軌排序以進行 「記
憶」播放。也可使用它們來預先設定電台或為
某一電台命名。
D
VOLUME （音量）按鈕 （23、25、38）
調整音量的大小。
E
/ 按鈕 （25、29、34、38）
快速前轉或後轉正在播放的音軌。這些按鈕也
可在調諧廣播電台時使用，或當您輸入字元時，
用來移動游標。
F
/ 按鈕 （25、29、38）
選擇前一個或下一個音軌。每一次您按下這些
按鈕其中的一個，音軌號碼會向前或向後跳動。
也可使用這些按鈕來選擇預先設定的電台。對
Onkyo 立體音卡帶錄音座 （另外選購）而言，
它們也可作為倒轉與快速前轉的按鈕。
G
CD 操作按鈕 （25）
:暫停播放。
:停止播放。
:開始播放。
/
L
M
N
O
P
Q
R
S
T
U
V
W
X
H
Onkyo 遠程交互基座或 CD 錄音機的操作按鈕
:暫停播放或錄音。
:停止播放或錄音。
:開始播放或重新開始錄音。
I
Onkyo 立體音卡帶錄音座的操作按鈕
對於雙磁帶台式錄音機，只能控制 Deck B。
:播放 B 面。
:停止播放、錄音、快速前轉或倒轉。
:播放 A 面。
J
HDD PLAYLIST （HDD 播放清單）按鈕
當輸入訊號來源為 HDD 時，可在播放清單中上
下跳動。
TIMER （定時器）按鈕 （44、47）
K
按下此按鈕會啟用定時器功能，或設定現在的
時間。
L
CLOCK CALL （時鐘呼叫）按鈕 （44）
按下此按鈕以顯示目前的時間。
M
DISPLAY （顯示）按鈕 （25、28、39、43）
每次當您按下此按鈕時，顯示屏上的資訊會更
改。也可以讓您選擇字元輸入類型。
EDIT/NO/CLEAR（編輯 / 取消 / 清除）按鈕（29、
N
32、34、35、36、40、41、43）
此按鈕讓您在播放時調整設定值與選擇來編輯
操作。也可以讓您取消所顯示的設定值。
O
YES/MODE/SHUFFLE（確認 / 模式 / 隨機播放）按
鈕 （29、30、31、35、38、43）
按下此按鈕以確認在播放與其他編輯操作時所
顯示之設定。
當輸入源為 CD 時，本按鈕可用來在不同播放
模式當中切換。
REPEAT （重播）按鈕 （30、31）
P
重複播放 CD。此按鈕亦可用來操作 Onkyo 的
遠程交互基座、CD 錄音機與卡帶錄音座。
Q
GROUP （群組）按鈕 （26、27）
使用本按鈕來選擇 MP3 光碟片上的一個群組。
R
INPUT 輸入按鈕 （25、34、36、37、38）
每一次您按下這些按鈕，輸入來源會進行切換。
S
MUTING （靜音）按鈕 （23）
暫時調降音量大小。
T
ENTER （輸入）按鈕 （43）
按下此按鈕以確認目前的設定值。
U
TUNER （調諧器）按鈕
將輸入訊號來源切換至調諧器。
V
TONE （音調）按鈕 （23）
調整低音與高音。
W
S.BASS （超級低音）按鈕 （23）
調整低音的低端範圍。
X
HDD ALBUMLIST （HDD 專輯清單）按鈕
當輸入訊號來源為 HDD 時， 可在專輯清單中上下
跳動。
Ct-
11
光碟片應注意事項
支援的光碟片
CD 音響主機支援以下的光碟片。
光碟片 標誌 格式或檔案類型
音頻 CD
CD-R
CD-RW
CD Extra
•
有些音頻 CD 使用不符合正式 CD 標準的複製保
護規格。由於這些都不是標準的光碟片，它們可
能無法在 CD 音響主機正常播放。
•
CD 音響主機支援 CD-R 與 CD-RW 光碟片。然而某
些 CD-R 與 CD-RW 光碟片可能因為以下的任何原
因，而無法正常作用：燒錄機的特性、光碟片的
特性，以及光碟片已損毀或骯髒。欲知更多資
訊，請參閱您燒錄機的使用手冊。在光學讀取鏡
頭上的水氣凝結或髒東西也會影響播放的效果。
•
CD 音響主機支援 8 公分與 12 公分的光碟片。
•
CD 音響主機不支援未列出的光碟類型。
•
請勿使用如以下所示非一般形狀的光碟片，因為
它們可能會損壞 CD 音響主機。
•
請勿使用有黏性膠帶殘留物的光碟片、有脫落標
籤的出租光碟片，或使用自製標籤或貼紙的光碟
片。因為當您使用上述光碟片時，可能會損壞 CD
音響主機，而無法正確讀取出光碟片。
PCM
音頻 CD、MP3
MP3
音頻 CD、MP3
MP3
音頻 CD (Session
1)、MP3 (Session 2)
在個人電腦上製作的光碟片
在個人電腦上製作的光碟片 （含那些具有相容格式
的光碟片），可能因為燒錄軟體中不正確的設定，
而無法在 CD 音響主機正常使用。請查閱您燒錄軟
體的使用手冊，以獲得其他有關相容性的資訊。
MP3 相容性
MP3 光碟片必須符合 ISO 9660 Level 1 或 Level
•
2、Romeo 或 Joliet 相符性的規定。支援的格
式：Mode 1、Mode 2 XA Form 1。
資料夾可達八層深。
•
MP3 檔案必須是 MPEG-1/MPEG-2 Audio Layer 3
•
格式，而其取樣率則介於 8 kHz 與 48 kHz 之
間，而位元速率則介於 8 kbps 與 320 kbps（建
議 128 kbps）。不能播放不相容的檔案。
建議使用固定位元速率的 MP3 檔案；然而，介於
•
8 kbps 與 320 kbps 的變動位元速率 (VBR) MP3
檔案是被支援的。（播放時間可能顯示錯誤。）
MP3 檔案必須有 「.mp3」或 「.MP3」檔案副檔
•
名。沒有正確副檔名的 MP3 檔案將無法辨識。要
避免雜音與故障的情形，請勿將這些副檔名用在
其他類型的檔案中。
CD 音響主機最多支援 499 個 MP3 檔案與資料夾。
•
超過此數目的檔案與資料夾將無法播放。請注
意，如果檔案及資料夾是非常複雜的話，CD 音響
主機可能無法讀取或播放在光碟片中的所有 MP3
檔案。
光碟、檔案與資料夾名稱可能最多包含 32 個字
•
元。
單一音軌能夠顯示的最長時間為 99 分鐘與 59
•
秒。
當播放 MP3 檔案時，將無法顯示剩餘的時間。
•
MP3 檔案與資料夾名稱 （副檔名除外）會顯示在
•
顯示屏上。
支援多區段 （Multisession）光碟片，然而某些
•
多區段光碟片可能需要很長的時間來載入，甚至
有些根本就無法載入。當燒錄 CD 時，建議您使
用單一區段光碟一次寫入 （disc-at-once），並
選擇 「Disc Close」（關閉光碟片）。
通常 CD Extra 光碟片音頻區段的音樂會播放。
•
然而，您可以設定讓 CD 音響主機在 CD-R/RW 光
碟片的資料區段播放任何的 MP3 檔案。如果資料
區段不含 MP3 音軌，則音頻區段將照常播放。
「MP3 偏好設定」詳情，請見第 32 頁。
不支援重音效果。
•
Ct-
12
光碟片應注意事項
-續
以下是支援的 ID3 標籤：版本 1.0/1.1 與
•
2.2/2.3/2.4。2.5 以及之後的版本並不支援。通
常 2.2/2.3/2.4 版本的標籤有優先度，不論在
32 頁中所示的 ID3 VER 1 的喜好設定為何，這些
標籤將會顯示。
對 ID3 版本 2 的標籤而言，辨識出的標籤資訊
•
將是那些內嵌於檔案開頭的資訊。建議您只將標
題、演出者姓名，以及專輯名稱資訊內含於 ID3
標籤。壓縮、加密與未同步的 ID3 標籤將無法顯
示。
注意：
當使用包含許多檔案、資料夾，以及非 MP3 檔案
•
的 CD-ROM、CD-R 與 CD-RW 光碟片時，讀取 CD
的時間可能很長。建議您在您的光碟片上，只包
含 MP3 檔案，並使用約 20 個資料夾，並將資料
夾巢狀層次限制於三個層次的深度。
在本使用手冊中，MP3 檔案係稱為
•
資料夾 （目錄）係稱為
光碟片內容組織
■
CD
CD 包含音軌。
群組
。
音軌
。同時，
光碟片處理方式
•
千萬不要觸摸光碟片的底面。總是抓住光碟片的
邊緣 （如示）。
•
絕對不可將黏性膠帶或黏性標籤貼在光碟片上。
光碟片清潔方式
•
為了有最佳的播放效果，請保持光碟片的清潔。
指印與灰塵會影響音質，必須依照以下所示的方
式來清除。使用乾淨的軟布，從中心向外擦拭
（如所示）。千萬不可依圓形的方向擦拭。
底面
音軌 2 音軌 3 音軌 4音軌 1
音頻 CD
■
MP3
MP3 光碟片包含被安排置入群組的 MP3 音軌。
群組 1
音軌 2 音軌 3 音軌 1音軌 1 音軌 2
MP3 (CD-R/CD-RW)
音軌 5
群組 2
✔
•
若要清除難以除去的灰塵或髒東西，請用沾濕的
軟質布來擦拭光碟片，然後用乾布擦乾。
•
千萬不可使用溶劑類的清潔液，如：稀釋劑或揮
發油、市售的清潔劑、或黑膠唱片所使用的抗靜
電噴劑，因為這些東西都可能損壞光碟片。
光碟片的保存
請勿將光碟片儲存於太陽直曬或靠近熱源的地
•
方。
請勿將光碟片儲存於有濕氣或灰塵的地方，如：
•
浴室或加濕器。
務必將光碟片垂直儲存於盒子中。在未受保護的
•
光碟片上堆放或放置物品可能造成光碟片的彎
曲、刮痕或其他的損壞。
Ct-
13
安裝天線
本單元將介紹如何安裝隨機附上的室內 FM 天線與
AM 迴圈天線，以及市售的室外 FM 與 AM 天線。
若沒有安裝任何天線，CD 音響主機是無法接收任何
廣播訊號，因此您必須安裝天線才可使用調諧器。
FM 天線接頭
AM 天線推入式端子
安裝室內 FM 天線
本機所附的室內 FM 天線僅限室內使用。
依所示的方式，接上 FM 天線。
1
安裝 AM 迴圈天線
本機所附的室內 AM 迴圈天線僅限室內使用。
組裝 AM 迴圈天線，將突出的小片插入底座
1
（如所示）。
將 AM 迴圈天線的兩條電線連接至 AM 推入式
2
端子 （如所示）。
（天線的電線是沒有極性之分的，所以可以
用任一端將它們連接。）
請確保電線連接妥當，且推入式端子有壓住
裸線，而非絕緣層。
推入 插入電線 鬆開
將接頭完全插入插孔
之內。
一旦您的 CD 音響主機已經準備好使用，您需
要先調諧至一個 FM 廣播電台，然後調整 FM
天線的位置，以獲得最佳的收訊。
請使用圖釘或類似的東西，將 FM 天線固定
2
住。
注意：使用圖釘時要特別小心，以免受到傷
害。
如果隨機附上的室內 FM 天線無法給您良好的收訊
效果，請嘗試使用市售的室外 FM 天線 （參見 15
頁）。
圖釘等。
一旦您的 CD 音響主機已經準備好使用，您需
要先調諧至一個 AM 廣播電台，然後調整 AM
天線的位置，以獲得最佳的收訊。
請盡可能讓您的天線遠離您的 CD 音響主機、
電視、揚聲器電纜線以及電源線。
如果隨機附上的室內 AM 天線無法給您良好的收訊
效果，請嘗試使用市售的室外 AM 天線 （參見 15
頁）。
Ct-
14
安裝天線
- 續
安裝室外 FM 天線
如果隨機附上的室內 FM 天線無法給您良好的收訊
效果，請嘗試使用市售的室外 FM 天線。
注意：
室外的 FM 天線在室外有最佳的收訊效果，但若
•
安裝在頂樓或閣樓，有時才有良好的收訊效果。
若要獲得最佳的效果，請將室外 FM 天線安裝在
•
遠離高聳建築物的地點，最好安裝在您 FM 電台
訊號發射台的視線內。
室外天線應遠離可能的噪音源，如霓虹燈、交通
•
流量大的馬路。
考慮安全的因素，室外天線應該遠離電力輸配線
•
以及其他高電壓的設備。
室外天線必須依照當地法規的要求來進行接地的
•
工作，以避免產生電擊的危險。
電視與 FM 天線分線器
■
最好不要使用相同的天線來接收 FM 與電視的訊
號，因為這樣可能造成干擾。如果因環境因素使
然，則請使用電視與 FM 天線分線器 （如所示）。
安裝室外 AM 天線
如果經使用所附的 AM 迴圈天線仍無法獲致良好收
訊的話，可在迴圈天線之外，外加使用室外 AM 天
線 （如所示）。
室外天線
AM 迴圈天線
在室外以水平方式安裝室外 AM 天線會有最佳的效
果，但若需安裝在室內的話，在窗戶之上以水平方
式安裝，有時會有良好的收訊效果。請注意 AM 迴
圈天線應保持連接的狀態。
室外天線必須依照當地法規的要求來進行接地的工
作，以避免產生電擊的危險。
絕緣的天線電纜線
電視與 FM 天線分線器
接至 CD 音響主機 接至電視
（或影帶錄放影機）
Ct-
15
安裝揚聲器
安裝揚聲器
•
將右聲道揚聲器接到 CD 音響主機的 「R」揚聲器接頭，而左聲道揚聲器則接到 「L」揚聲器接頭。
•
將每個揚聲器的「+」接頭接到 CD 音響主機的 「+」接頭，將每個揚聲器的 「-」接頭接到接到 CD 音響主
機的 「-」接頭。請使用紅色的揚聲器電纜線連接到 「+」接頭。
右聲道揚聲器 左聲道揚聲器
紅色電線
揚聲器電纜線
1. 將絕緣層剝開以暴露線心，然後
將線心扭轉。
2. 拉下壓桿並插入揚聲器電纜線的
尖端。
3. 鬆開壓桿以固定電線。
請確保所連接揚聲器的阻抗值介於 4 歐姆與 16
•
歐姆之間。若所連接揚聲器的阻抗值小於 4 歐姆
的話，則有可能損壞該揚聲器。
•
為了預防損壞線路，請確保不要讓揚聲器電纜線
的正極 (+) 與負極 (-) 短路。
安置方式
視安裝揚聲器的房間構造與面積，以及家具的擺設
與位置而定，揚聲器所能產生的音質會有很大的差
異。欲獲得較佳的音質，請遵守以下注意事項。
若將揚聲器直接放置在地板上，可能會發出不想
•
要的隆隆聲，也就是相當沈重的低音聲。將每一
個揚聲器放在揚聲器支架、混泥土磚塊或堅固的
書架上。
如果揚聲器沒有安置在穩固的支架或其他類型的
•
基座，則無法獲得高品質的低音效果。
要獲得更深沈的低音效果，請將揚聲器安裝在較
•
低的揚聲器支架，並將其放置在相當堅硬的牆面
之前。
在很多的房間擺設中，家具和牆會影響重現的音
•
質。請將揚聲器安置在相同的相對位置，以產生
最佳的立體聲重現效果。如果將它們擺設在完全
不同的地方，將對左、右聲道的平衡有不利的影
響。
理想的揚聲器系統擺設方式如下所示：先想像一
•
個等邊三角形，然後將左、右揚聲器放置在三角
形底部的兩個端點。理想的聆聽位置是在三角形
的頂點，或稍稍在該點之後。
若在揚聲器系統前面裝上有色玻璃的門或環繞的
•
牆，可能因為反射的聲音，而在特定頻率範圍內
產生共鳴。要消除此種共鳴現象，請在門或牆的
•
請勿將揚聲器的電纜線同時連接至 「L」與 「R」
接頭 （範例 1）。請勿將超過兩個的揚聲器接頭
接線同時連接至相同的揚聲器 （範例 2）。
範例 1 範例 2
前面，放置一些會吸收聲音材質的東西，如：厚
窗簾布幕。
秘訣：
音箱是以木材製造的，因此對極高的溫度與濕度
•
是相當敏感的。請避免將揚聲器放置在太陽直
曬、煙霧瀰漫或潮濕的環境當中。
將裝置放在堅硬且水平的平面。
•
Ct-
16
連接外部裝置
連接說明
•
請在進行連接之前，詳細研讀隨其他組件所附的
說明手冊。
•
在您完成連線並再次檢查所有連線之前，請不要
接上電源。
連線的色碼標記
RCA 類型的音頻連線通常是使用色碼標記的。紅色
與白色。使用紅色插頭來接上右聲道音頻輸入與輸
出 （一般都是標示為 「R」）。使用白色插頭來接
上左聲道音頻輸入與輸出 （一般都是標示為
「L」）。
左 （白色）
右 （紅色）
類比音頻
左 （白色）
右 （紅色）
電纜線與插孔
本裝置不提供連接電纜線。
電纜線 插孔 說明
光學數位音頻電
纜線
類比音頻電纜線
（RCA）
R
•
將插頭插到底，以獲得最好的
連線效果 （鬆開的連線會產生
噪音或故障）。
•
若要預防干擾，請讓音頻纜線
遠離電源線與揚聲器電纜線。
光學數位插孔
CD 音響主機的光學數位插孔有活門遮罩式上蓋，當
光學插頭插上之後，蓋子會開啟，而插頭移除之
後，它將關閉。將插頭插到底。
注意： 為避免活門遮罩受損，請在插入與拔出插頭
時，保持光學插頭筆直。
注意：
請勿在裝置上面放置物品，因為這樣可能會使通
風不良。
OPTICAL
本電纜線傳輸數位音頻訊號。
L
本電纜線傳輸類比音頻訊號。
正確！
錯誤！
連接低音揚聲器
CD 音響主機有一個 SUBWOOFER PRE OUT （低音揚聲器前級輸出）插孔。請連接一個主動式低音揚聲器 （含
放大器的低音揚聲器）。
主動式低音揚聲器
（含內建的放大器）
: 訊號流
CD 音響主機
Ct-
17
Loading...
