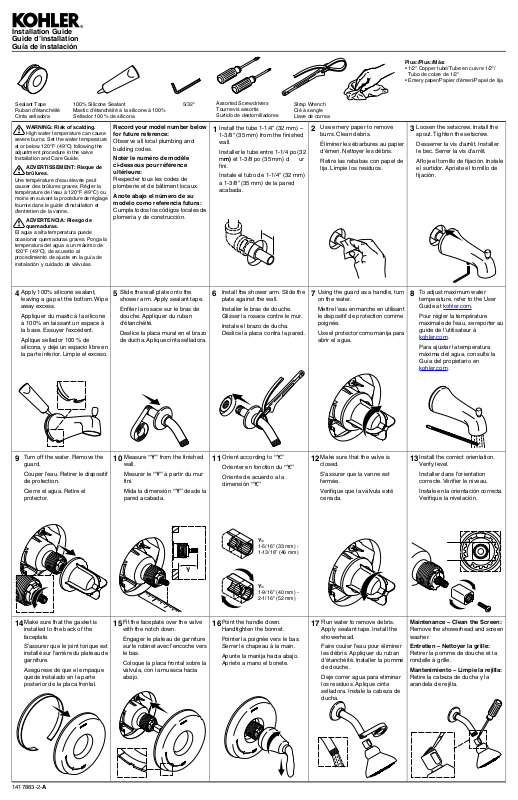

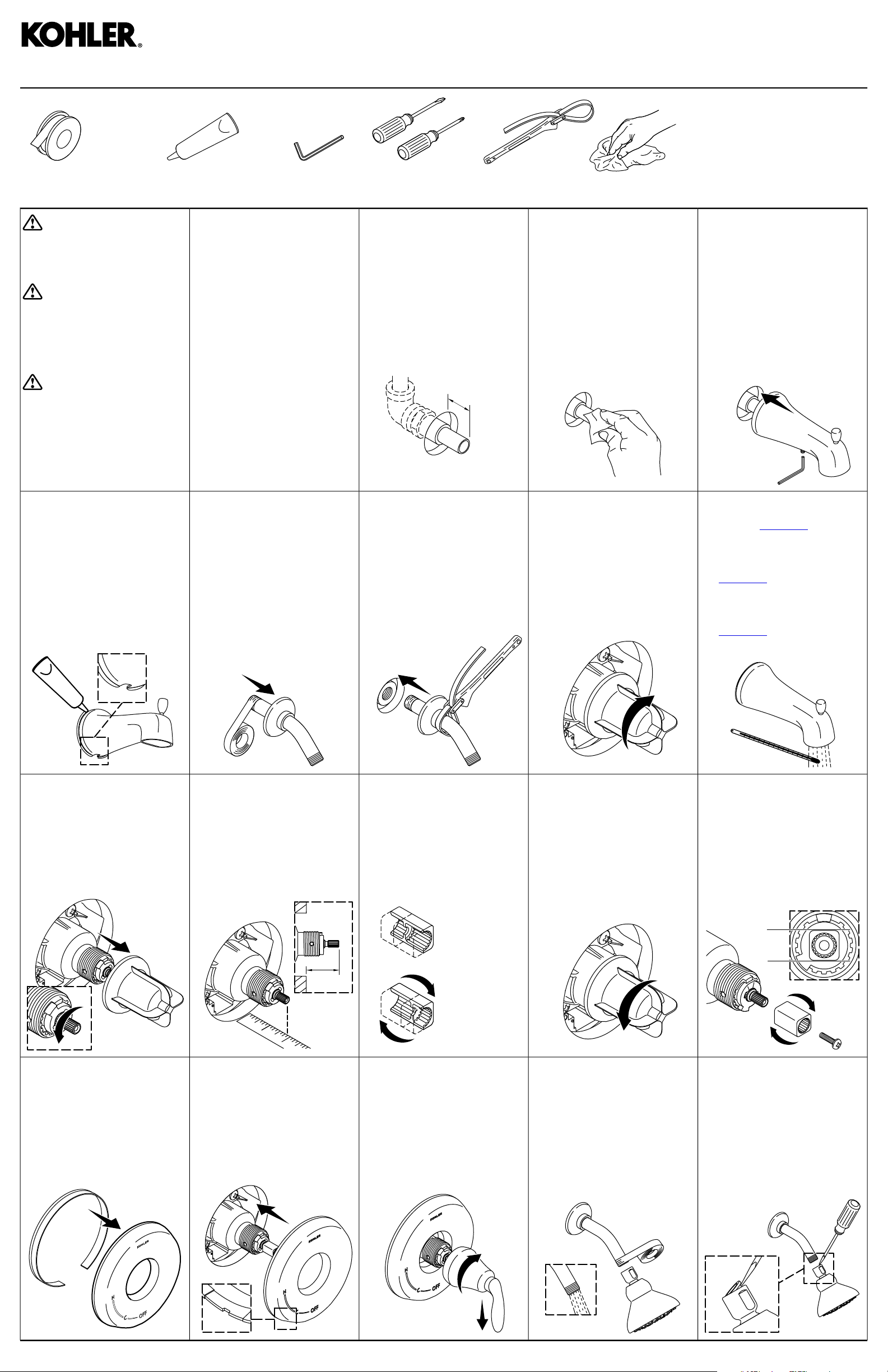

Page 1
Installation Guide
Guide d’installation
Guía de instalación
Plus:/Plus:/Más:
• 1/2" Copper tube/Tube en cuivre 1/2"/
Tubo de cobre de 1/2"
• Emery paper/Papier d'émeri/Papel de lija
Sealant Tape
Ruban d'étanchéité
Cinta selladora
WARNING: Risk of scalding.
High water temperature can cause
severe burns. Set the water temperature
at or below 120°F (49°C) following the
adjustment procedure in the valve
Installation and Care Guide.
ADVERTISSEMENT: Risque de
brûlures.
Une température d'eau élevée peut
causer des brûlures graves. Régler la
température de l'eau à 120°F (49°C) ou
moins en suivant la procédure de réglage
fournie dans le guide d'installation et
d'entretien de la vanne.
ADVERTENCIA: Riesgo de
quemaduras.
El agua a alta temperatura puede
ocasionar quemaduras graves. Ponga la
temperatura del agua a un máximo de
120°F (49°C), de acuerdo al
procedimiento de ajuste en la guía de
instalación y cuidado de válvulas.
Apply 100% silicone sealant,
4
leaving a gap at the bottom. Wipe
away excess.
Appliquer du mastic à la silicone
à 100% en laissant un espace à
la base. Essuyer l'excédent.
Aplique sellador 100 % de
silicona, y deje un espacio libre en
la parte inferior. Limpie el exceso.
100% Silicone Sealant
Mastic d'étanchéité à la silicone à 100%
Sellador 100 % de silicona
5/32"
Record your model number below
for future reference:
Observe all local plumbing and
building codes.
Noter le numéro de modèle
ci-dessous pour référence
ultérieure:
Respecter tous les codes de
plomberie et de bâtiment locaux.
Anote abajo el número de su
modelo como referencia futura:
Cumpla todos los códigos locales de
plomería y de construcción.
Slide the wall plate onto the
5
shower arm. Apply sealant tape.
Enfiler la rosace sur le bras de
douche. Appliquer du ruban
d'étanchéité.
Deslice la placa mural en el brazo
de ducha. Aplique cinta selladora.
Assorted Screwdrivers
Tournevis assortis
Surtido de destornilladores
Install the tube 1-1/4" (32 mm) –
1
1-3/8" (35 mm) from the finished
wall.
Installer le tube entre 1-1/4 po (32
mm)m) et 1-3/8 po (35 mm) d ur
fini.
Instale el tubo de 1-1/4" (32 mm)
a 1-3/8" (35 mm) de la pared
acabada.
Install the shower arm. Slide the
6
plate against the wall.
Installer le bras de douche.
Glisser la rosace contre le mur.
Instale el brazo de ducha.
Deslice la placa contra la pared.
Strap Wrench
Clé à sangle
Llave de correa
Use emery paper to remove
2
burrs. Clean debris.
Éliminer les ébarbures au papier
d'émeri. Nettoyer les débris.
Retire las rebabas con papel de
lija. Limpie los residuos.
Using the guard as a handle, turn
7
on the water.
Mettre l'eau en marche en utilisant
le dispositif de protection comme
poignée.
Use el protector como manija para
abrir el agua.
Loosen the setscrew. Install the
3
spout. Tighten the setscrew.
Desserrer la vis d'arrêt. Installer
le bec. Serrer la vis d'arrêt.
Afloje el tornillo de fijación. Instale
el surtidor. Apriete el tornillo de
fijación.
To adjust maximum water
8
temperature, refer to the User
Guide at k
Pour régler la température
maximale de l'eau, se reporter au
guide de l’utilisateur à
ohler.com.
k
Para ajustar la temperatura
máxima del agua, consulte la
Guía del propietario en
kohler.com.
ohler.com.
Turn off the water. Remove the
9
guard.
Couper l'eau. Retirer le dispositif
de protection.
Cierre el agua. Retire el
protector.
Make sure that the gasket is
14
installed to the back of the
faceplate.
S'assurer que le joint torique est
installé sur l'arrière du plateau de
garniture.
Asegúrese de que el empaque
quede instalado en la parte
posterior de la placa frontal.
Measure “Y” from the finished
10
wall.
Mesurer le “Y” à partir du mur
fini.
Mida la dimensión “Y” desde la
pared acabada.
Fit the faceplate over the valve
15
with the notch down.
Engager le plateau de garniture
sur le robinet avec l'encoche vers
le bas.
Coloque la placa frontal sobre la
válvula, con la muesca hacia
abajo.
Orient according to “Y.”
11
Orienter en fonction du “Y.”
Oriente de acuerdo a la
dimensión “Y.”
Y=
1-5/16" (33 mm) 1-13/16" (46 mm)
Make sure that the valve is
12
closed.
S'assurer que la vanne est
fermée.
Verifique que la válvula esté
cerrada.
Install the correct orientation.
13
Verify level.
Installer dans l'orientation
correcte. Vérifier le niveau.
Instale en la orientación correcta.
Verifique la nivelación.
Y
Y=
1-9/16" (40 mm) 2-1/16" (52 mm)
Point the handle down.
16
Handtighten the bonnet.
Pointer la poignée vers le bas.
Serrer le chapeau à la main.
Apunte la manija hacia abajo.
Apriete a mano el bonete.
Run water to remove debris.
17
Apply sealant tape. Install the
showerhead.
Faire couler l'eau pour éliminer
les débris. Appliquer du ruban
d'étanchéité. Installer la pomme
de douche.
Deje correr agua para eliminar
los residuos. Aplique cinta
selladora. Instale la cabeza de
ducha.

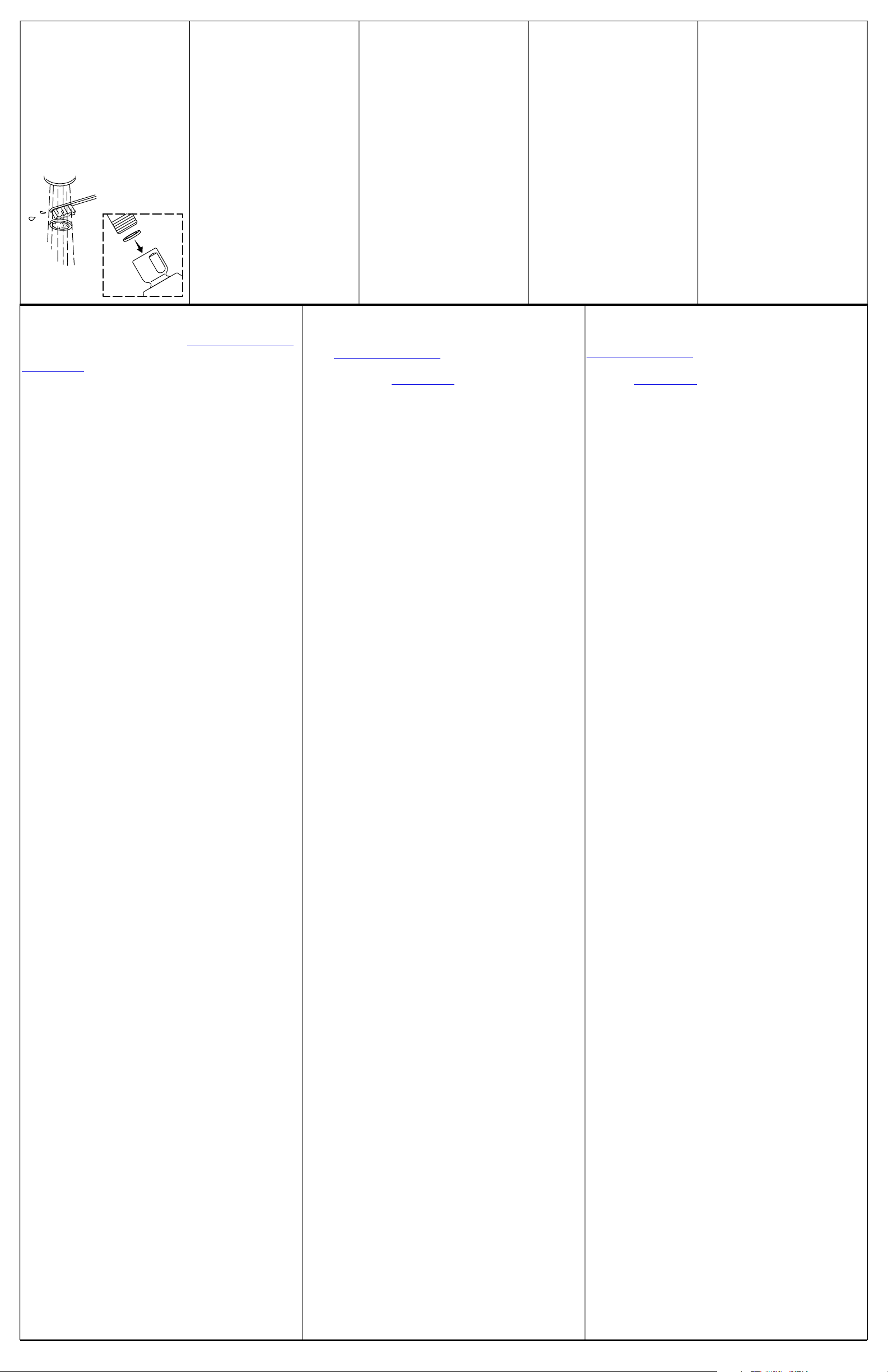

Maintenance – Clean the Screen:
Remove the showerhead and screen
washer.
Entretien – Nettoyer la grille:
Retirer la pomme de douche et la
rondelle à grille.
Mantenimiento – Limpie la rejilla:
Retire la cabeza de ducha y la
arandela de rejilla.
1417883-2-A
Page 2
Clean the screen washer, then
reinstall.
Nettoyer la rondelle à grille puis
réinstaller.
Limpie la arandela de rejilla, y luego
vuelva a instalarla.
Need help? Contact the KOHLER Customer Care Center at
1-800-4KOHLER (1-800-456-4537).
For service parts information, visit kohler.com/ser
For care and cleaning and other information, visit
us.kohler.com.
This product is covered under the KOHLER® One-Year
Limited Warranty, found at kohler.com/warranty.
For a hardcopy of warranty terms, contact the Customer
Care Center.
viceparts.
Besoin d'aide? Appeler le centre de services à la clientèle de
KOHLER au 1-800-4KOHLER (1-800-456-4537).
Pour
tout renseignement sur les pièces de rechange, visiter
le site kohler.com/serviceparts.
Pour tout renseignement sur l'entretien, le nettoyage et
autre, visiter le site us.kohler.com.
Ce produit est couvert sous la Garantie limitée à vie des
robinets KOHLER®, fournie sur le site kohler.com/warranty.
Pour obtenir une copie imprimée des termes de la garantie,
s'adresser au centre de service à la clientèle.
¿Necesita ayuda? Comuníquese con el Centro de Atención a
Clientes de KOHLER al 1-800-4KOHLER (1-800-456-4537).
Para consultar información sobre piezas de repuesto, visite
kohler.com/serviceparts.
Para consultar información de cuidado y limpieza y de otro
tipo, visite us.kohler.com.
A este producto lo cubre la Garantía limitada de por vida
para griferías KOHLER®, que puede consultarse en
kohler.com/warranty.
Solicite una copia en papel de los términos de la garantía al
Centro de Atención al Cliente.
USA/Canada: 1-800-4KOHLER
Mexico: 001-800-456-4537
www.kohler.com
1417883-2-A
© 2020 Kohler Co.
