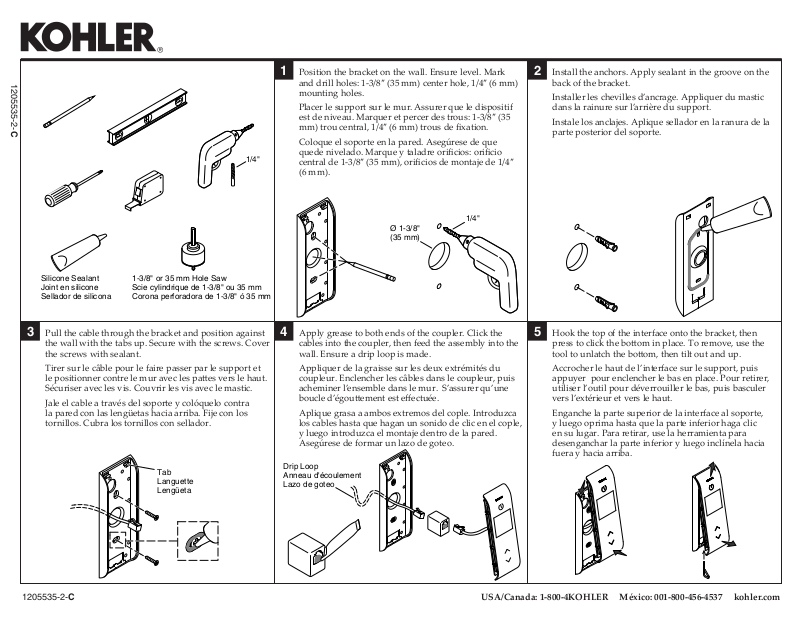

Kohler LBPR4474 Installation & Assembly

Page 1

1205535-2-C

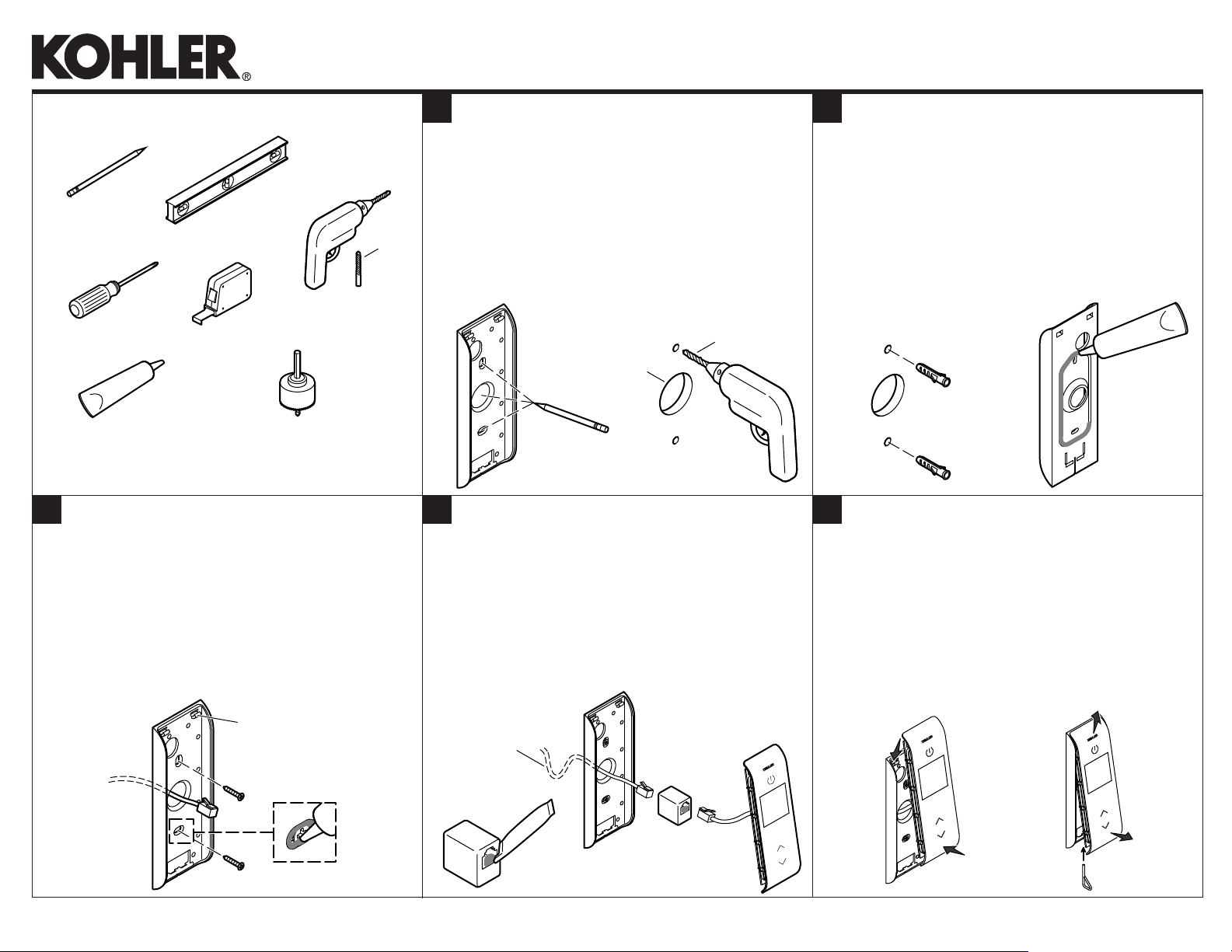

Position the bracket on the wall. Ensure level. Mark and drill holes: 1-3/8″ (35 mm) center hole, 1/4″ (6 mm) mounting holes.

Placer le support sur le mur. Assurer que le dispositif est de niveau. Marquer et percer des trous: 1-3/8″ (35 mm) trou central, 1/4″ (6 mm) trous de ﬁ xation.

Install the anchors. Apply sealant in the groove on the back of the bracket.

Installer les chevilles d’ancrage. Appliquer du mastic dans la rainure sur l’arrière du support.

Instale los anclajes. Aplique sellador en la ranura de la parte posterior del soporte.

Coloque el soporte en la pared. Asegúrese de que

1/4"

quede nivelado. Marque y taladre oriﬁ cios: oriﬁ cio central de 1-3/8″ (35 mm), oriﬁ cios de montaje de 1/4″ (6 mm).

Silicone Sealant Joint en silicone Sellador de silicona

1-3/8" or 35 mm Hole Saw Scie cylindrique de 1-3/8" ou 35 mm Corona perforadora de 1-3/8" ó 35 mm

Pull the cable through the bracket and position against the wall with the tabs up. Secure with the screws. Cover the screws with sealant.

Tirer sur le câble pour le faire passer par le support et le positionner contre le mur avec les pa es vers le haut. Sécuriser avec les vis. Couvrir les vis avec le mastic.

Jale el cable a través del soporte y colóquelo contra la pared con las lengüetas hacia arriba. Fije con los tornillos. Cubra los tornillos con sellador.

Tab Languette Lengüeta

Ø 1-3/8" (35 mm)

4 53

Apply grease to both ends of the coupler. Click the

1/4"

cables into the coupler, then feed the assembly into the wall. Ensure a drip loop is made.

Appliquer de la graisse sur les deux extrémités du coupleur. Enclencher les câbles dans le coupleur, puis acheminer l’ensemble dans le mur. S’assurer qu’une boucle d’égou ement est eﬀ ectuée.

Aplique grasa a ambos extremos del cople. Introduzca los cables hasta que hagan un sonido de clic en el cople, y luego introduzca el montaje dentro de la pared. Asegúrese de formar un lazo de goteo.

Drip Loop Anneau d'écoulement Lazo de goteo

Hook the top of the interface onto the bracket, then press to click the bo om in place. To remove, use the tool to unlatch the bo om, then tilt out and up.

Accrocher le haut de l’interface sur le support, puis appuyer pour enclencher le bas en place. Pour retirer, utiliser l’outil pour déverrouiller le bas, puis basculer vers l’extérieur et vers le haut.

Enganche la parte superior de la interface al soporte, y luego oprima hasta que la parte inferior haga clic en su lugar. Para retirar, use la herramienta para desenganchar la parte inferior y luego inclínela hacia fuera y hacia arriba.

1205535-2-C

USA/Canada: 1-800-4KOHLER México: 001-800-456-4537 kohler.com

Page 2
