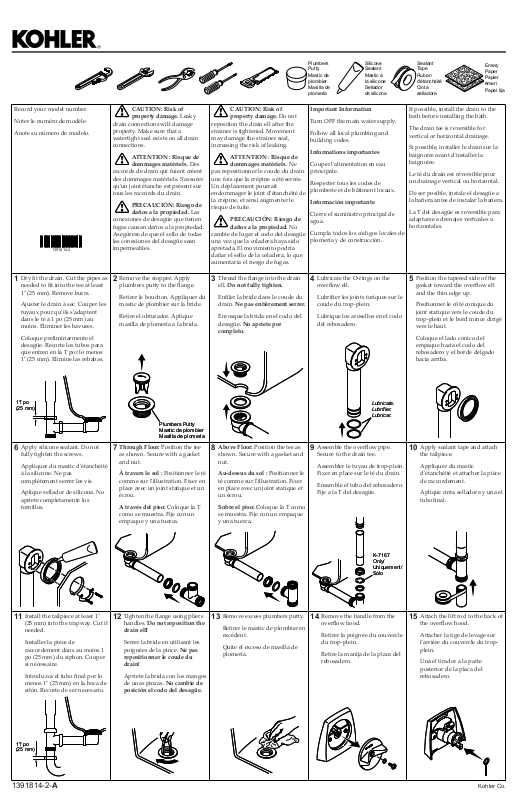

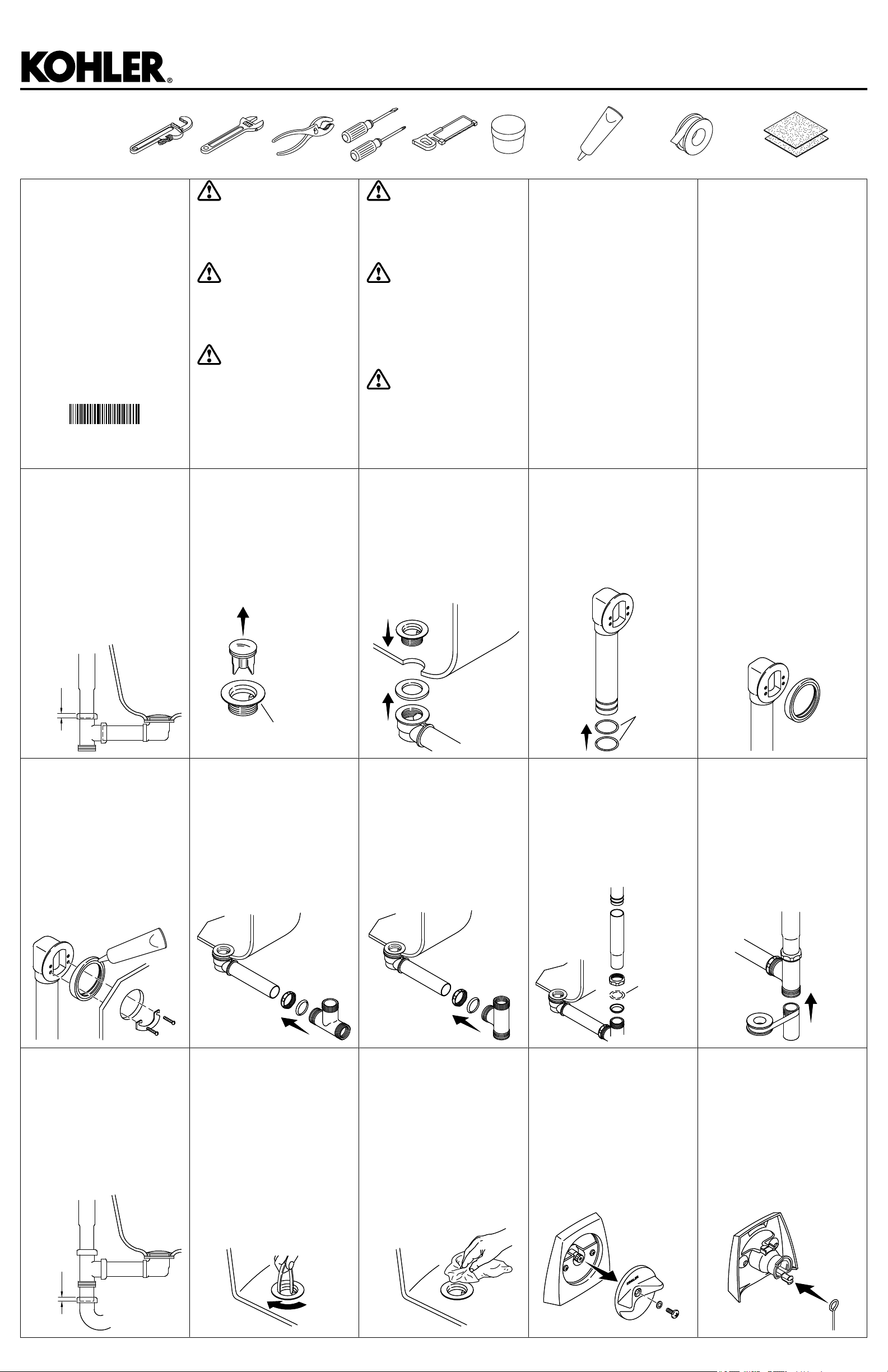

Kohler LBPR4451 Installation & Assembly

Plumbers
Putty

Mastic de
plombier

Masilla de
plomería

Silicone
Sealant

Mastic à
la silicone

Sellador
de silicona

Sealant
Tape

Ruban
d'étanchéité

Cinta
selladora

Emery
Paper

Papier
émeri

Papel lija

Record your model number.

1"/ po
(25 mm)

1"/ po
(25 mm)

Plumbers Putty
Mastic de plombier
Masilla de plomería

Plumbers Putty
Mastic de plombier
Masilla de plomería

Lubricate.
Lubrifier.
Lubricar.

Lubricate.
Lubrifier.
Lubricar.

K-7167
Only/
Uniquement/
Sólo

K-7167
Only/
Uniquement/
Sólo

1"/ po
(25 mm)

1"/ po
(25 mm)

Noter le numéro de modèle.

Anote su número de modelo.

1391814-2

CAUTION: Risk of
property damage. Leaky

drain connections will damage
property. Make sure that a
watertight seal exists on all drain
connections.

ATTENTION : Risque de
dommages matériels. Des

raccords de drain qui fuient créent
des dommages matériels. S'assurer
qu'un joint étanche est présent sur
tous les raccords du drain.

PRECAUCIÓN: Riesgo de
daños a la propiedad. Las

conexiones de desagüe que tienen
fugas causan daños a la propiedad.
Asegúrese de que el sello de todas
las conexiones del desagüe sean
impermeables.

CAUTION: Risk of
property damage. Do not

reposition the drain ell after the
strainer is tightened. Movement
may damage the strainer seal,
increasing the risk of leaking.

ATTENTION : Risque de
dommages matériels. Ne

pas repositionner le coude du drain
une fois que la crépine a été serrée.
Un déplacement pourrait
endommager le joint d’étanchéité de
la crépine, et ainsi augmenter le
risque de fuite.

PRECAUCIÓN: Riesgo de
daños a la propiedad. No

cambie de lugar el codo del desagüe
una vez que la coladera haya sido
apretada. El movimiento podría
dañar el sello de la coladera, lo que
aumentaría el riesgo de fugas.

Important Information

Turn OFF the main water supply.

Follow all local plumbing and
building codes.

Informations importantes

Couper l'alimentation en eau
principale.

Respecter tous les codes de
plomberie et de bâtiment locaux.

Información importante

Cierre el suministro principal de
agua.

Cumpla todos los códigos locales de
plomería y de construcción.

If possible, install the drain to the
bath before installing the bath.

The drain tee is reversible for
vertical or horizontal drainage.

Si possible, installer le drain sur la
baignoire avant d'installer la
baignoire.

Le té du drain est réversible pour
un drainage vertical ou horizontal.

De ser posible, instale el desagüe a
la bañera antes de instalar la bañera.

La T del desagüe es reversible para
adaptarse a drenajes verticales u
horizontales.

Dry t the drain. Cut the pipes as

1

needed to t into the tee at least
1" (25 mm). Remove burrs.

Ajuster le drain à sec. Couper les
tuyaux pour qu’ils s’adaptent
dans le té à 1 po (25 mm) au
moins. Éliminer les bavures.

Coloque preliminarmente el
desagüe. Recorte los tubos para
que entren en la T por lo menos
1" (25 mm). Elimine las rebabas.

Apply silicone sealant. Do not

6

fully tighten the screws.

Appliquer du mastic d'étanchéité
à la silicone. Ne pas
complètement serrer les vis.

Aplique sellador de silicona. No
apriete completamente los
tornillos.

Remove the stopper. Apply

2

plumbers puy to the ange.

Retirer le bouchon. Appliquer du
mastic de plombier sur la bride.

Retire el obturador. Aplique
masilla de plomería a la brida.

Through Floor: Position the tee

7

as shown. Secure with a gasket
and nut.

À travers le sol : Positionner le té
comme sur l'illustration. Fixer en
place avec un joint statique et un
écrou.

A través del piso: Coloque la T
como se muestra. Fije con un
empaque y una tuerca.

Thread the ange into the drain

3

ell. Do not fully tighten.

Enler la bride dans le coude du
drain. Ne pas entièrement serrer.

Enrosque la brida en el codo del
desagüe. No apriete por

completo.

Above Floor: Position the tee as

8

shown. Secure with a gasket and
nut.

Au-dessus du sol : Positionner le
té comme sur l'illustration. Fixer
en place avec un joint statique et
un écrou.

Sobre el piso: Coloque la T como
se muestra. Fije con un empaque
y una tuerca.

Lubricate the O-rings on the

4

overow ell.

Lubrier les joints toriques sur le

coude du trop-plein.

Lubrique los arosellos en el codo
del rebosadero.

Assemble the overow pipe.

9

Secure to the drain tee.

Assembler le tuyau de trop-plein.
Fixer en place sur le té du drain.

Ensamble el tubo del rebosadero.
Fije a la T del desagüe.

Position the tapered side of the

5

gasket toward the overow ell
and the thin edge up.

Positionner le côté conique du
joint statique vers le coude du
trop-plein et le bord mince dirigé
vers le haut.

Coloque el lado cónico del
empaque hacia el codo del
rebosadero y el borde delgado
hacia arriba.

Apply sealant tape and aach

10

the tailpiece.

Appliquer du mastic
d'étanchéité et aacher la pièce
de raccordement.

Aplique cinta selladora y una el
tubo nal.

Install the tailpiece at least 1"

11

(25 mm) into the trapway. Cut if
needed.

Installer la pièce de
raccordement dans au moins 1
po (25 mm) du siphon. Couper
si nécessaire.

Introduzca el tubo nal por lo
menos 1" (25 mm) en la boca de
sifón. Recorte de ser necesario.

1391814-2-A

Tighten the ange using pliers

12

handles. Do not reposition the
drain ell!

Serrer la bride en utilisant les
poignées de la pince. Ne pas

repositionner le coude du
drain!

Apriete la brida con los mangos
de unas pinzas. No cambie de

posición el codo del desagüe.

Remove excess plumbers puy.

13

Retirer le mastic de plombier en
excédent.

Quite el exceso de masilla de
plomería.

Remove the handle from the

14

overow hood.

Retirer la poignée du couvercle
du trop-plein.

Retire la manija de la placa del
rebosadero.

Aach the lift rod to the back of

15

the overow hood.

Aacher la tige de levage sur

l'arrière du couvercle du trop­plein.

Una el tirador a la parte
posterior de la placa del
rebosadero.

Kohler Co.

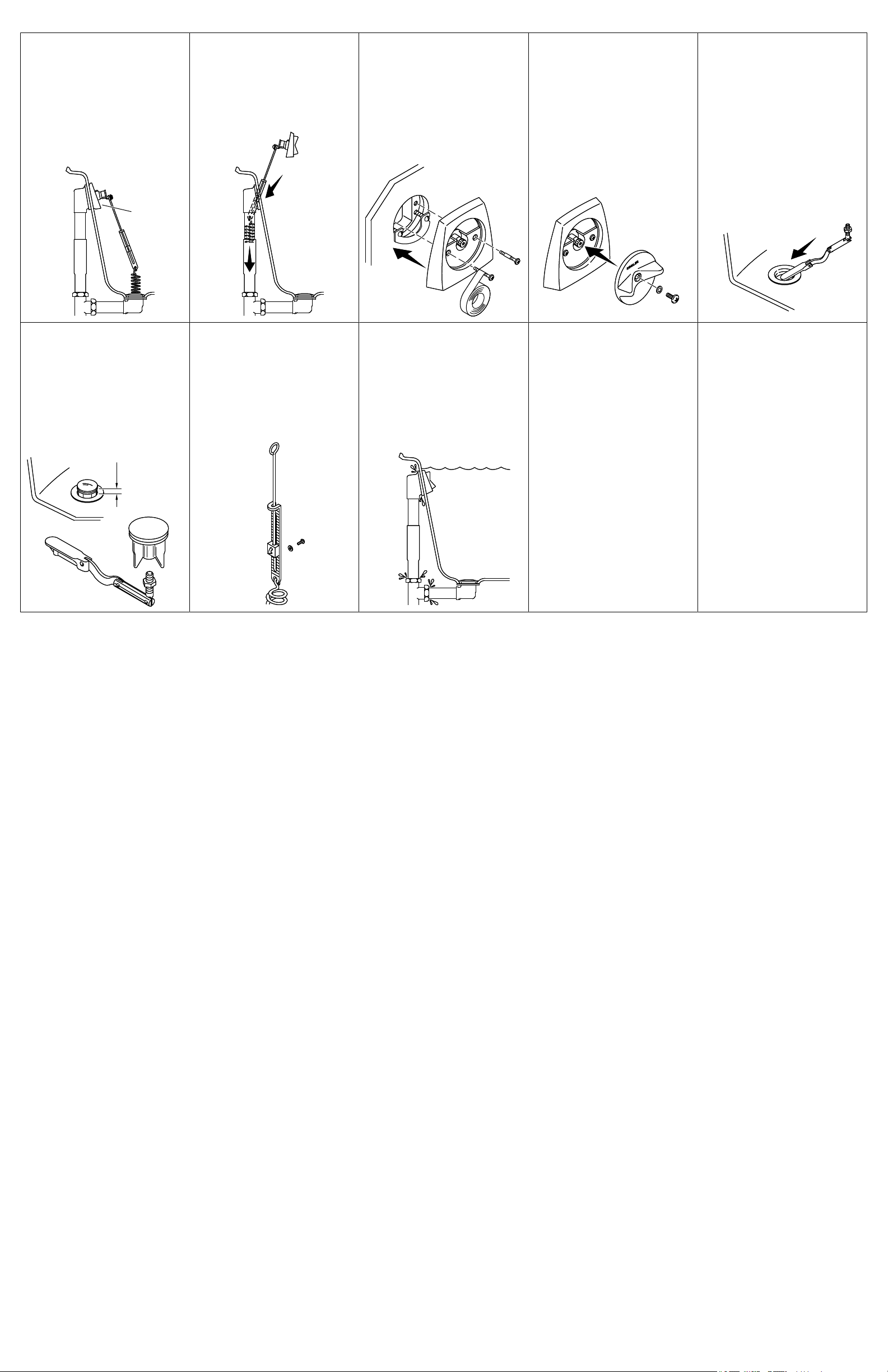

Align the hood with the

Hood
Couvercle
Placa

Hood
Couvercle
Placa

3/8"/ po
(10 mm)

3/8"/ po
(10 mm)

16

overow. Adjust the lift rod
length.

Aligner le couvercle avec le
trop-plein. Ajuster la longueur
de la tige de levage.

Alinee la placa con el
rebosadero. Ajuste la longitud
del tirador.

Insert the lift rod into the

17

overow.

Insérer la tige de levage dans le
coude du trop-plein.

Introduzca el tirador en el
rebosadero.

Apply sealant tape to the

18

screws. Install the hood.

Appliquer du ruban
d'étanchéité sur les vis. Installer
le couvercle.

Aplique cinta selladora a los
tornillos. Instale la placa.

Secure the handle to the

19

overow hood.

Sécuriser la poignée sur le
couvercle du trop-plein.

Fije la manija a la placa del
rebosadero.

Insert the stopper linkage into

20

the drain.

Insérer la tringlerie du bouchon
dans le drain.

Introduzca la articulación del
obturador en el desagüe.

Install the stopper. To adjust the

21

stopper height, turn the nut.

Installer le bouchon. Pour
ajuster la hauteur du bouchon,
tourner l’écrou.

Instale el obturador. Para
ajustar la altura del obturador,
gire la tuerca.

Need help? Contact our Customer Care Center.
USA/Canada: 1-800-4KOHLER (1-800-456-4537)
Mexico: 001-800-456-4537

For service parts information, visit kohler.com/serviceparts.
For care and cleaning information, visit kohler.com/clean.

Check the lift rod operation.

22

Adjust the length as needed.

Vérier le fonctionnement de la
tige de levage. Ajuster la
longueur selon les besoins.

Verique el funcionamiento del
tirador. Ajuste la longitud
según sea necesario.

Fill the bath past the overow

23

and check for leaks.

Remplir la baignoire au-delà du
trop-plein et rechercher des
fuites.

Llene la bañera más arriba del
rebosadero, y verique que no
haya fugas.

Besoin d'aide? Appeler notre centre de services à la
clientèle.
USA/Canada : 1-800-4KOHLER (1-800-456-4537)
Mexique : 001-800-456-4537
Pour tout renseignement sur les pièces de rechange, visiter
le site kohler.com/serviceparts.
Pour des renseignements sur l'entretien et le neoyage,
visiter le site kohler.com/clean.

¿Necesita ayuda? Comuníquese con nuestro Centro de
Atención al Cliente.
EE.UU./Canadá: 1-800-4KOHLER (1-800-456-4537)
México: 001-800-456-4537
Para consultar información sobre piezas de repuesto, visite

kohler.com/serviceparts.

Para consultar información de cuidado y limpieza, visite

kohler.com/clean.

This product is covered under the KOHLER® One-Year
Limited Warranty, found at kohler.com/warranty.
For a hardcopy of warranty terms, contact the Customer
Care Center.

Ce produit est couvert sous la Garantie limitée d'un an
KOHLER®, fournie sur le site kohler.com/warranty.
Pour obtenir une copie imprimée des termes de la garantie,
s'adresser au centre de service à la clientèle.

A este producto lo cubre la Garantía limitada de un año de
KOHLER®, que puede consultarse en kohler.com/warranty.
Solicite una copia en papel de los términos de la garantía al
Centro de Atención al Cliente.
