Kohler LBPR4400 Installation & Assembly

Installation Guide

Short Apron-Front Kitchen Sink

Français, page “Français-1”
Español, página “Español-1”

1400422-2-A

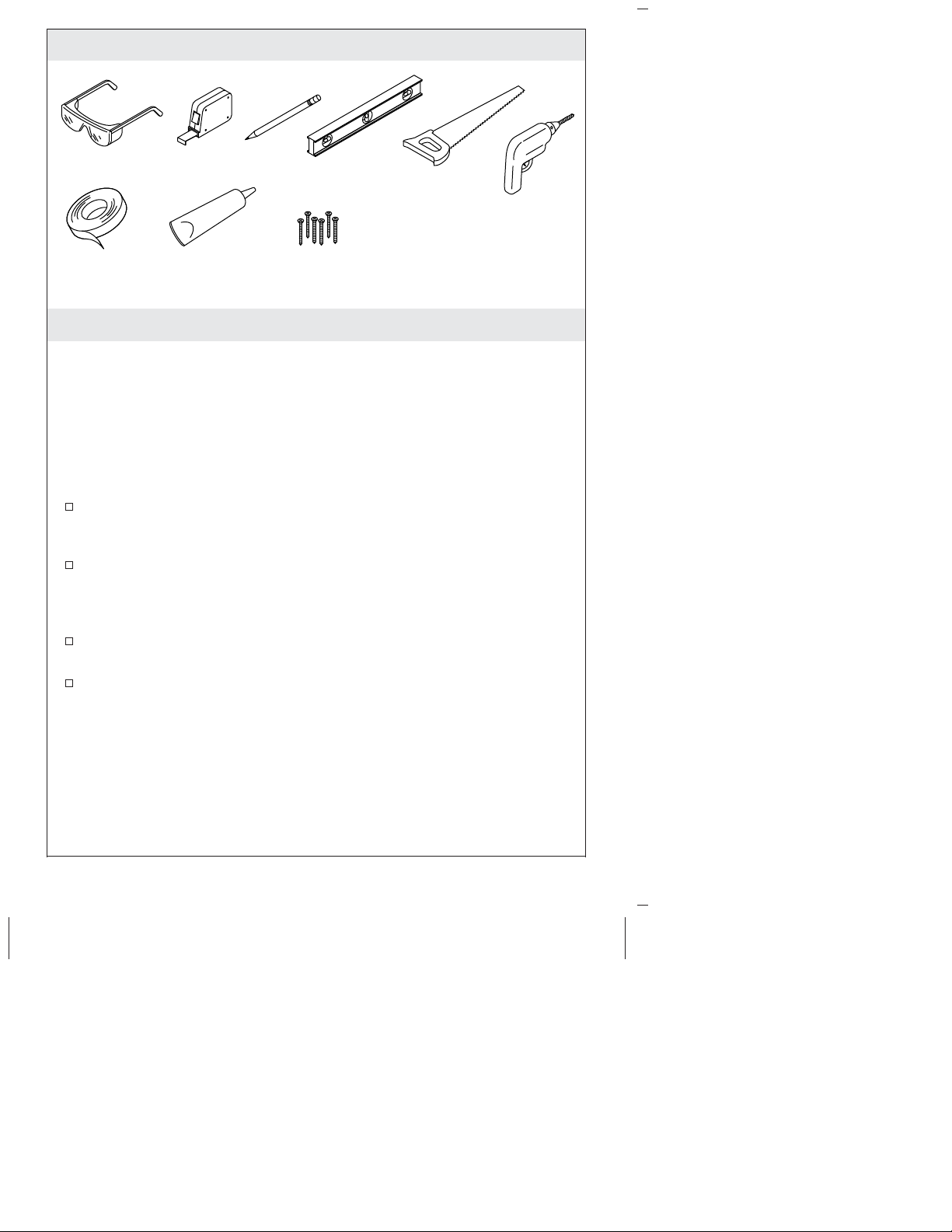

Tools and Materials

Plus:

• Suitable Support Framing
Painter's
Tape

100% Silicone
Sealant

Wood
Screws

Material [1-1/2" (38 mm)
Max Thickness]

Before You Begin

IMPORTANT! Refer to the “Prepare the Cabinet” section for
cabinet dimensional requirements.

IMPORTANT! Install the sink before installing the countertop.

IMPORTANT! Long screws may damage adjacent cabinets. Make

sure the screws are long enough to secure the support framing, but
short enough so they do not extend through the walls of adjacent
cabinets.

Due to the nature of under-mount installations, Kohler Co.
recommends that only trained and experienced installers perform
under-mount sink installations.

Use proper fasteners and techniques to ensure that the frame will
support a minimum of 300 lbs (136 kg). Locate the fasteners for
easy access in the event the sink needs to be removed in the
future.

This sink is intended for installation into a standard 36″ base
cabinet.

Follow all local plumbing and building codes.

1400422-2-A 2 Kohler Co.

6-11/16"
(170 mm)

Apron

Rail

A

7/8"
(22 mm)

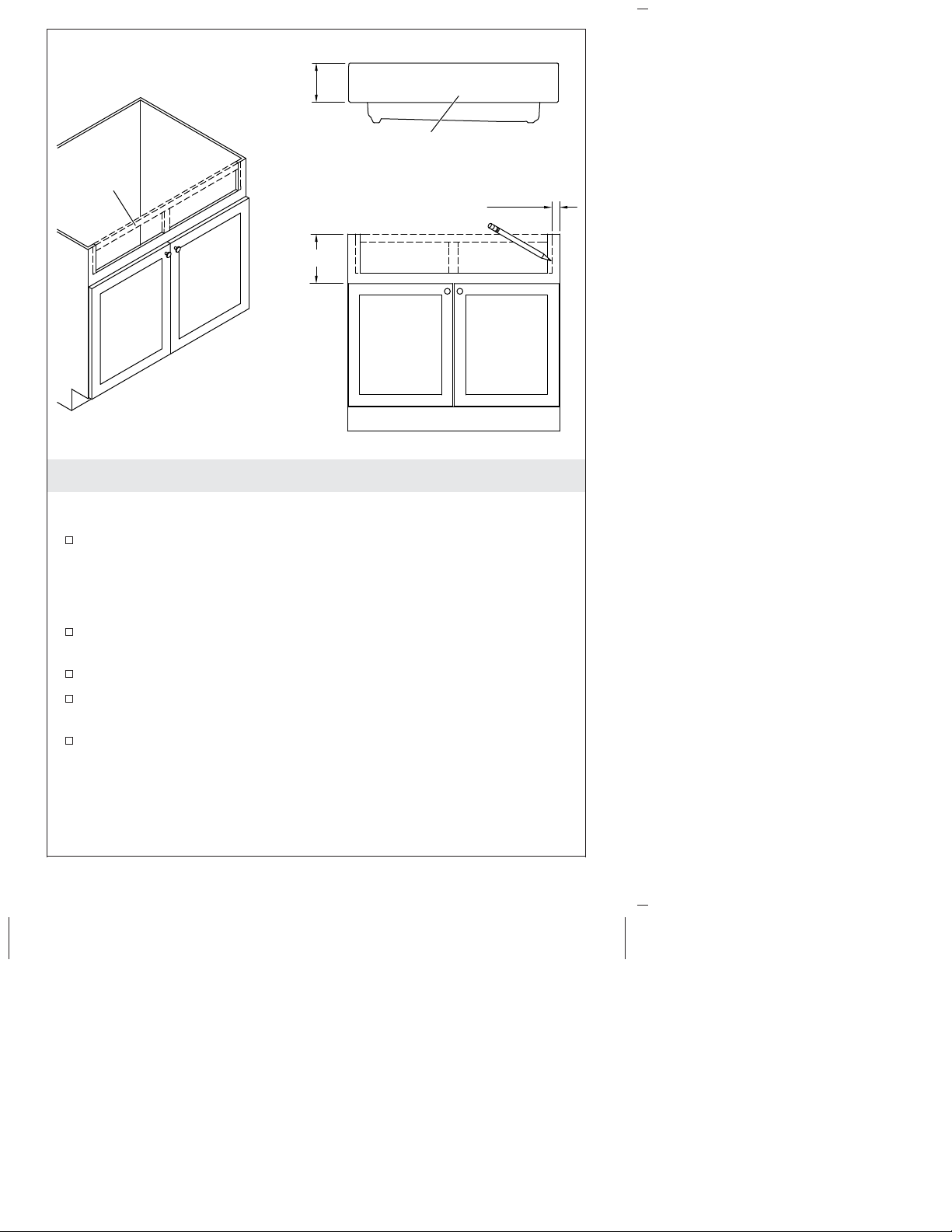

1. Prepare the Cabinet

IMPORTANT! Before installing this sink, verify that the distance to
the top of the doors (A) is greater than the apron height.

Remove the false drawer front from your cabinet. Use care not to
damage the cabinet.

TIP: Apply painter’s tape to the cabinet to mark cuts and protect the
cabinet surface when cutting.

If your cabinet has a center support, cut along the bottom of the
support even with the drawer opening.

Remove and discard the rail.

Measure and mark 7/8″ (22 mm) in from the outside edge of the
cabinet. Repeat for the other side.

Cut the cabinet along the marked lines.

Kohler Co. 3 1400422-2-A

Support
Framing

1/2"
(13 mm)

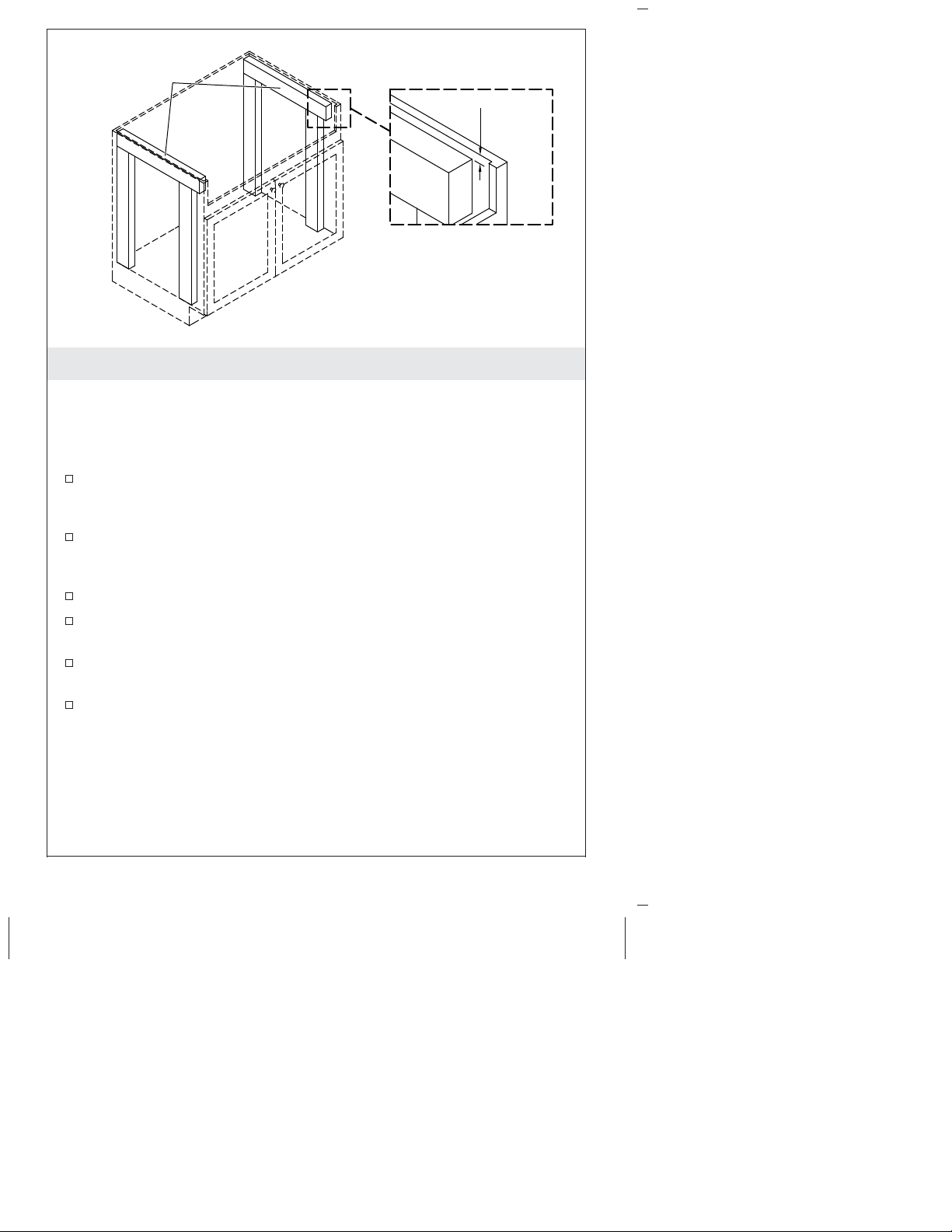

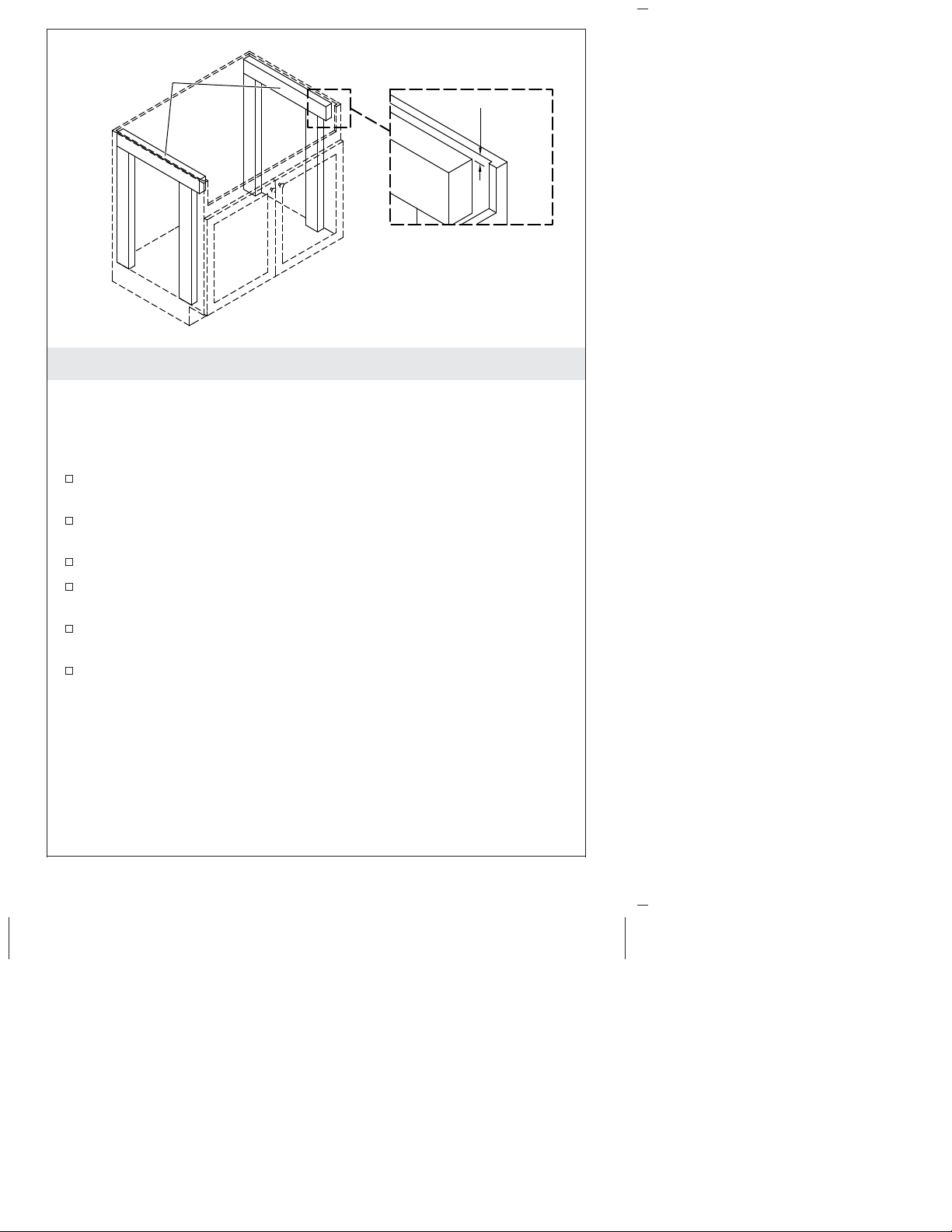

2. Install the Support Frame

IMPORTANT! Horizontal and vertical support framing is required
to support the weight of the sink.

NOTICE: For proper countertop installation, the top of the sink
must not extend above the top of the cabinet.

Cut two lengths of support framing to extend horizontally along
the inside walls on each side of the cabinet.

Measure and mark the support mounting locations. Make sure
the sink rim will sit at or slightly below the top of the cabinet.

Position and level the supports.

Secure the supports with construction adhesive and screws (not
provided).

Cut four lengths of support framing to extend from the bottom of
the installed supports to the floor of the cabinet.

Secure the vertical supports with construction adhesive and
screws (not provided).

1400422-2-A 4 Kohler Co.

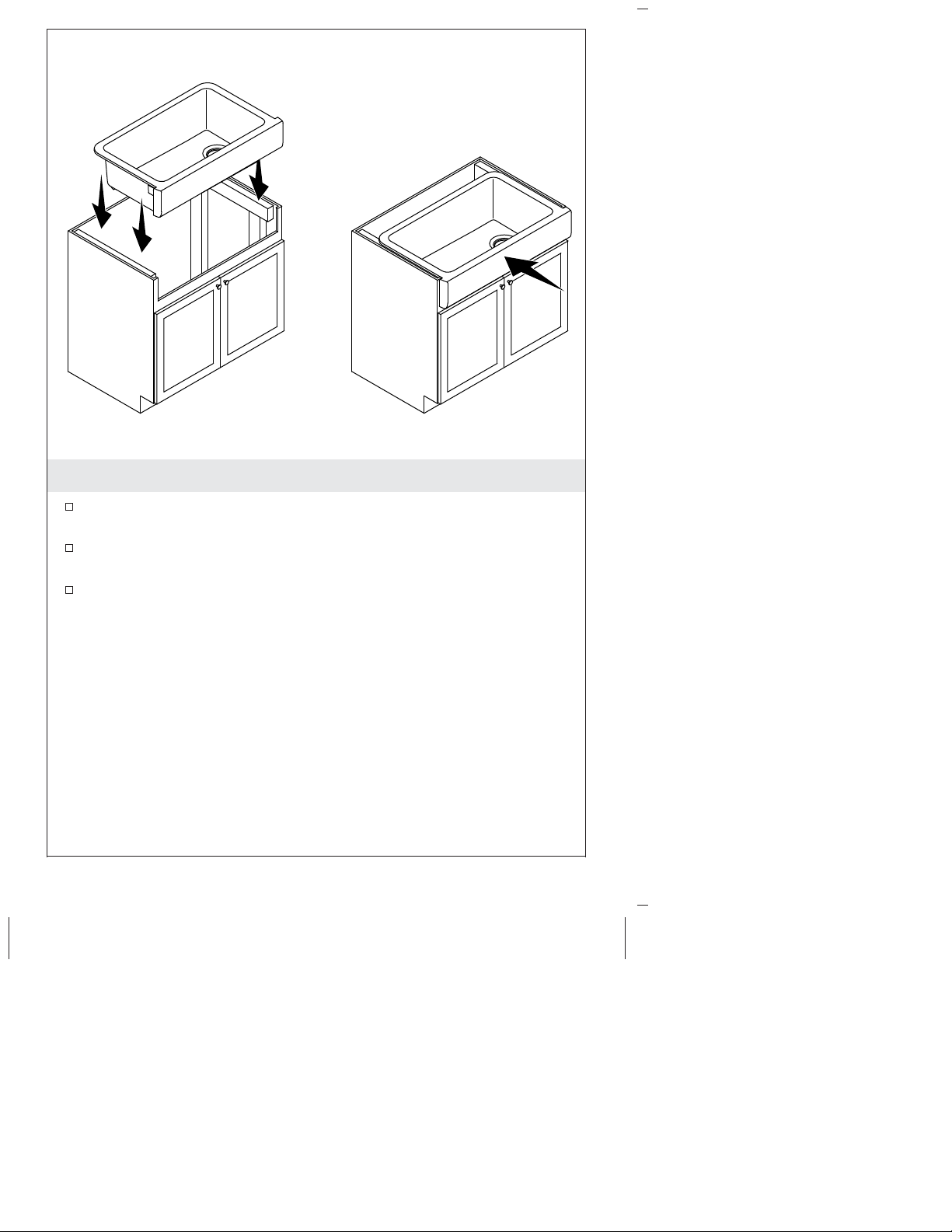

3. Install the Sink

Lower the sink onto the supports; verify that the sink is
supported by the frame.

Push the sink in to make sure the apron is flush to the front of
the cabinet.

Verify that the sink is level; make any adjustments and shim as
needed.

Kohler Co. 5 1400422-2-A

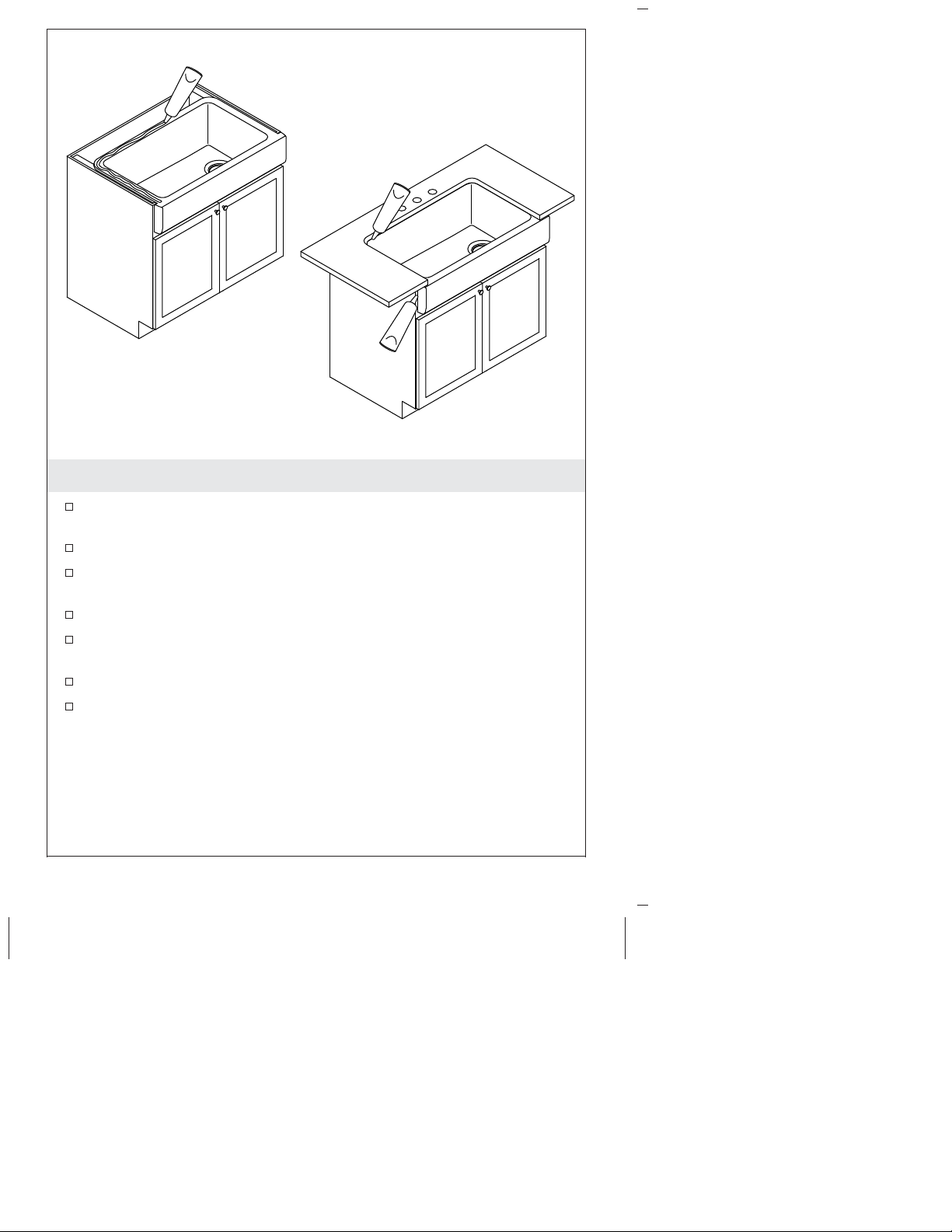

4. Complete the Installation

Apply a bead of 100% silicone sealant around the side and back
of the sink.

Install the countertop.

Apply a thin bead of 100% silicone sealant where the sink meets
the countertop and where the apron meets the cabinet.

Immediately wipe away any excess sealant.

Install the faucet and the strainer according to the instructions
packed with the products.

Connect the trapway to the strainer.

Run water into the sink and check all connections for leaks.

1400422-2-A 6 Kohler Co.

Guide d’installation

Évier avec tablier à l’avant Court

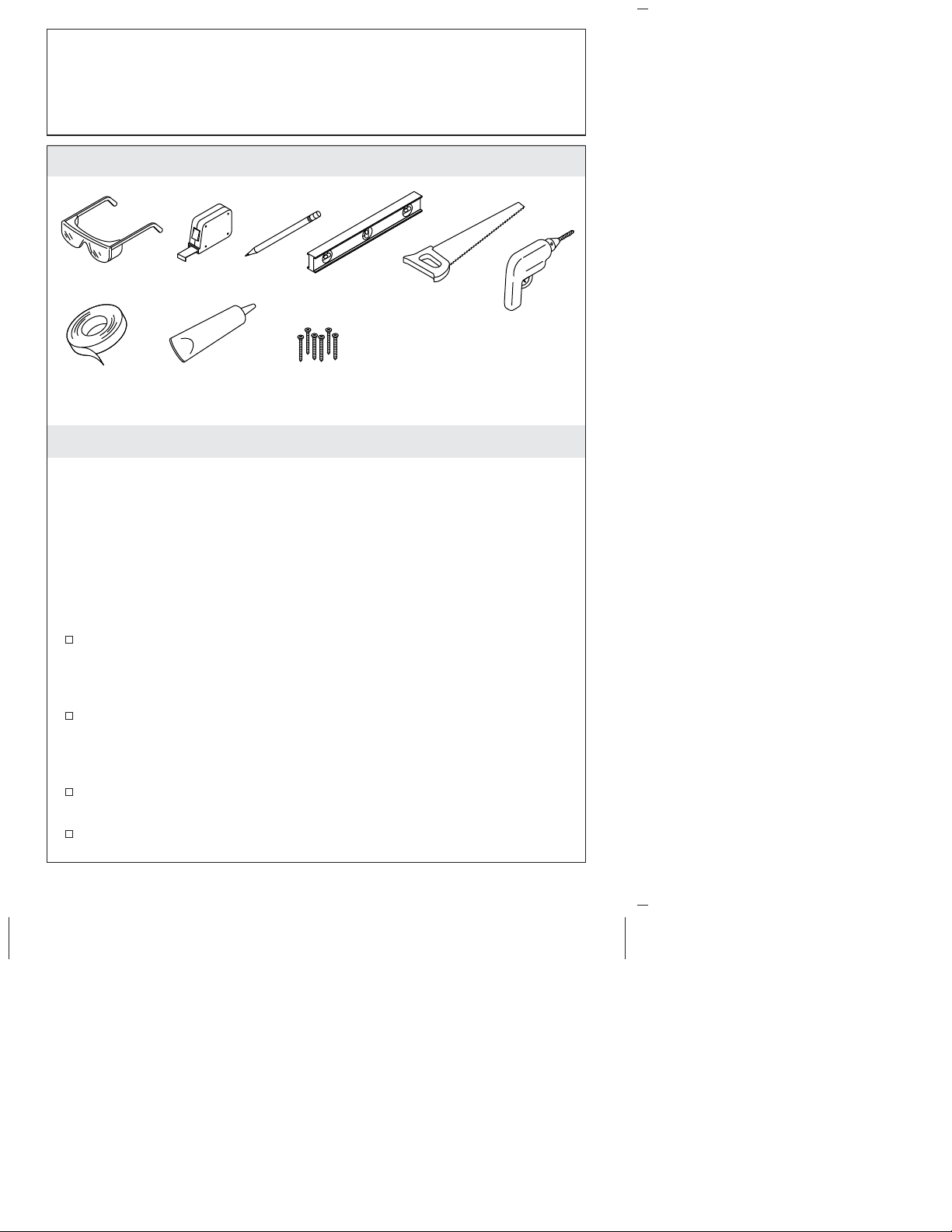

Outils et matériel

Plus :

• Matériau de

cadre d'appui approprié
Ruban de
peintre

Mastic d'étanchéité
à la silicone à 100%

Vis à
bois

Avant de commencer

IMPORTANT! Se reporter à la section « Préparer l’armoire » pour
les conditions requises en matière de dimensions de l’armoire.

[Épaisseur Max

1-1/2 po (38 mm)]

IMPORTANT! Installer l’évier avant d’installer le comptoir.

IMPORTANT! Les vis longues peuvent endommager les armoires

adjacentes. S’assurer que les vis sont suffisamment longues pour
fixer le cadre d’appui, mais suffisamment courtes pour ne pas
traverser les parois des armoires adjacentes.

En raison de la nature des installations à montage sous plan,
Kohler Co. recommande que seuls les installateurs formés et
ayant de l’expérience effectuent des installations à montage sous
plan.

Utiliser les dispositifs d’attache et les techniques qui conviennent
pour assurer que le cadre puisse soutenir un minimum de 300 lb
(136 kg). Placer les dispositifs d’attache à des endroits auxquels
accéder sans difficulté au cas où l’évier devait être retiré à
l’avenir.

Cet évier est conçu pour une installation dans une armoire de
base standard de 36 po.

Respecter tous les codes de plomberie et de bâtiment locaux.

Kohler Co. Français-1 1400422-2-A

6-11/16 po
(170 mm)

Bandeau

Rail

A

7/8 po
(22 mm)

1. Préparer l’armoire

IMPORTANT! Avant d’installer cet évier, vérifier que la distance
jusqu’au haut des portes (A) est supérieure à la hauteur du tablier.

Retirer la façade de faux-tiroir de l’armoire. Procéder avec
précaution pour ne pas endommager l’armoire.

CONSEIL : Appliquer du ruban de peintre sur l’armoire pour
marquer les découpes et pour protéger la surface de l’armoire lors
des découpes.

Si l’armoire comporte un support central, couper le long du bas
du support, dans le prolongement de l’ouverture de tiroir.

Retirer le rail et le mettre au rebut.

Mesurer et marquer un repère à 7/8 po (22 mm) depuis le bord
extérieur de l’armoire. Répéter pour l’autre côté.

Découper l’armoire suivant les lignes marquées.

1400422-2-A Français-2 Kohler Co.

Cadrage
de support

1/2 po
(13 mm)

2. Installer le cadre d’appui

IMPORTANT! Un cadre d’appui horizontal et vertical est requis
pour soutenir le poids de l’évier.

AVIS: Pour assurer une installation correcte du comptoir, le dessus
de l’évier ne doit pas dépasser du dessus de l’armoire.

Couper deux longueurs de cadrage d’appui à étendre
horizontalement le long des parois intérieures de chaque côté de
l’armoire.

Mesurer et marquer les emplacements de montage du support.
S’assurer que le rebord de l’évier sera au ras ou légèrement en
dessous du haut de l’armoire.

Positionner les supports et les mettre de niveau.

Fixer les supports avec de la colle mastic et des vis (non
fournies).

Découper quatre longueurs de cadre d’appui à poser entre le
dessous des supports installés et le plancher de l’armoire.

Fixer les supports verticaux avec de la colle mastic et des vis (non
fournies).

Kohler Co. Français-3 1400422-2-A

3. Installer l’évier

Abaisser l’évier sur les supports; vérifier que l’évier est soutenu
par le cadre.

Pousser l’évier vers l’intérieur pour assurer que le tablier est à ras
de la façade de l’armoire.

Vérifier que l’évier est de niveau; ajuster et caler le cas échéant.

1400422-2-A Français-4 Kohler Co.

4. Terminer l’installation

Appliquer un cordon de mastic d’étanchéité à la silicone à 100%
autour du côté et de l’arrière de l’évier.

Installer le comptoir.

Appliquer un mince cordon de mastic d’étanchéité à la silicone à
100% aux endroits où l’évier entre en contact avec le comptoir et
où le tablier entre en contact avec l’armoire.

Essuyer immédiatement tout excédent de mastic d’étanchéité.

Installer le robinet et la crépine en suivant les instructions
accompagnant ces produits.

Connecter le siphon à la crépine.

Laisser couler l’eau dans l’évier et inspecter tous les raccords
pour détecter des fuites éventuelles.

Kohler Co. Français-5 1400422-2-A

Guía de instalación

Fregadero con faldón delantero corto

Herramientas y materiales

Más:

• Material adecuado de
Cinta de
enmascarar

Sellador 100%
de silicona

Tornillos
para madera

Antes de comenzar

¡IMPORTANTE! Consulte los requisitos de dimensiones de
gabinetes en la sección “Prepare el gabinete”.

estructura de soporte [1-1/2"
(38 mm) espesor Máx]

¡IMPORTANTE! Instale el fregadero antes de instalar la encimera.

¡IMPORTANTE! Los tornillos largos pueden dañar los gabinetes

adyacentes. Asegúrese de que los tornillos sean lo suficientemente
largos para fijar la estructura de soporte, pero lo suficientemente
cortos para no sobresalir a través de las paredes de los gabinetes
adyacentes.

Debido a la naturaleza de las instalaciones de montaje por abajo,
Kohler Co. recomienda que solo instaladores capacitados y con
experiencia hagan instalaciones de fregaderos de montaje por
abajo.

Utilice técnicas y herrajes apropiados para asegurar que la
estructura soporte al menos 300 libras (136 kg). Coloque los
herrajes en un lugar con acceso fácil, en caso de que sea necesario
retirar el fregadero en el futuro.

Este fregadero está diseñado para ser instalado en un gabinete de
base estándar de 36 pulg.

Cumpla todos los códigos locales de plomería y de construcción.

Kohler Co. Español-1 1400422-2-A

6-11/16"
(170 mm)

Faldón

Riel

A

7/8"
(22 mm)

1. Prepare el gabinete

¡IMPORTANTE! Antes de instalar este fregadero, verifique que la
distancia a la parte superior de las puertas (A) sea mayor que la
altura del faldón.

Retire de su gabinete el frente del cajón falso. Tenga cuidado de
no dañar el gabinete.

CONSEJO: Aplique cinta de enmascarar al gabinete para marcar los
cortes y proteger la superficie del gabinete al cortar.

Si su gabinete tiene un soporte central, corte a lo largo de la parte
inferior del soporte al parejo con la abertura para el cajón.

Retire y deseche el riel.

Mida y marque 7/8″ (22 mm) hacia dentro a partir del borde
exterior del gabinete. Repita el procedimiento en el otro lado.

Corte el gabinete a lo largo de las líneas trazadas.

Kohler Co. Español-2 1400422-2-A

Estructura
de soporte

1/2"
(13 mm)

2. Instale la estructura de soporte

¡IMPORTANTE! Se requiere estructura de soporte horizontal y
vertical para soportar el peso del fregadero.

AVISO: Para instalar correctamente la encimera, la parte superior
del fregadero no debe sobresalir sobre la parte superior del gabinete.

Corte dos largos de estructura de soporte que sobresalgan
horizontalmente a lo largo de las paredes interiores a cada lado
del gabinete.

Mida y marque la ubicación para los soportes de montaje.
Asegúrese de que el reborde del fregadero asiente sobre la parte
superior del gabinete o quede ligeramente más abajo de esta.

Coloque y nivele los soportes.

Fije los soportes con adhesivo de construcción y tornillos (no se
incluyen).

Corte cuatro largos de estructura de soporte para que sobresalgan
de la parte inferior de los soportes instalados al piso del gabinete.

Fije los soportes verticales con adhesivo de construcción y
tornillos (no se incluyen).

1400422-2-A Español-3 Kohler Co.

3. Instale el fregadero

Baje el fregadero sobre los soportes; verifique que el fregadero
quede soportado por la estructura.

Empuje el fregadero hacia dentro para asegurar que el faldón
quede al ras con el frente del gabinete.

Verifique que el fregadero quede nivelado; haga ajustes y agregue
cuñas según sea necesario.

Kohler Co. Español-4 1400422-2-A

4. Termine de hacer la instalación

Aplique un hilo continuo de sellador 100 % de silicona alrededor
de los lados y la parte posterior del fregadero.

Instale la encimera.

Aplique un hilo continuo delgado de sellador 100 % de silicona
donde el fregadero haga contacto con la encimera y donde el
faldón haga contacto con el gabinete.

Limpie de inmediato todo el exceso de sellador.

Instale la grifería y la coladera según las instrucciones incluidas
con los productos.

Conecte la boca de sifón a la coladera.

Abra el suministro de agua al fregadero, y revise todas las
conexiones para verificar que no haya fugas.

1400422-2-A Español-5 Kohler Co.

1400422-2-A

1400422-2-A

1400422-2-A

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

©2019 Kohler Co.

1400422-2-A
