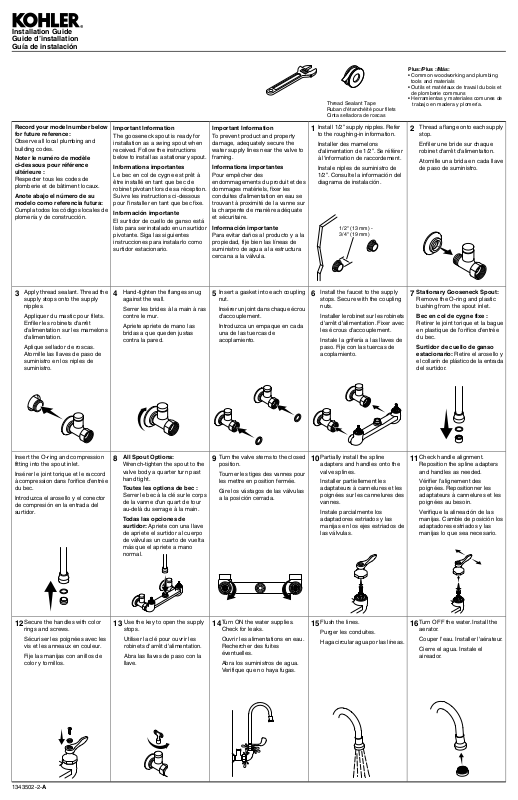

Installation Guide
Guide d’installation
Guía de instalación
Thread Sealant Tape
Ruban d'étanchéité pour filets
Cinta selladora de roscas
Plus:/Plus :/Más:
• Common woodworking and plumbing
tools and materials
• Outils et matériaux de travail du bois et
de plomberie communs
• Herramientas y materiales comunes de
trabajo en madera y plomería.
Record your model number below
for future reference:
Observe all local plumbing and
building codes.
Noter le numéro de modèle
ci-dessous pour référence
ultérieure :
Respecter tous les codes de
plomberie et de bâtiment locaux.
Anote abajo el número de su
modelo como referencia futura:
Cumpla todos los códigos locales de
plomería y de construcción.
Apply thread sealant.Thread the
3
supply stops onto the supply
nipples.
Appliquer du mastic pour filets.
Enfiler les robinets d'arrêt
d'alimentation sur les mamelons
d'alimentation.
Aplique sellador de roscas.
Atornille las llaves de paso de
suministro en los niples de
suministro.
Important Information
The gooseneck spout is ready for
installation as a swing spout when
received. Follow the instructions
below to install as a stationary spout.
Informations importantes
Le bec en col de cygne est prêt à
être installé en tant que bec de
robinet pivotant lors de sa réception.
Suivre les instructions ci-dessous
pour l'installer en tant que bec fixe.
Información importante
El surtidor de cuello de ganso está
listo para ser instalado en un surtidor
pivotante. Siga las siguientes
instrucciones para instalarlo como
surtidor estacionario.
Hand-tighten the flanges snug
4
against the wall.
Serrer les brides à la main à ras
contre le mur.
Apriete apriete de mano las
bridas a que queden justas
contra la pared.
Important Information
To prevent product and property
damage, adequately secure the
water supply lines near the valve to
framing.
Informations importantes
Pour empêcher des
endommagements du produit et des
dommages matériels, fixer les
conduites d'alimentation en eau se
trouvant à proximité de la vanne sur
la charpente de manière adéquate
et sécuritaire.
Información importante
Para evitar daños al producto y a la
propiedad, fije bien las líneas de
suministro de agua a la estructura
cercana a la válvula.
Insert a gasket into each coupling
5
nut.
Insérer un joint dans chaque écrou
d'accouplement.
Introduzca un empaque en cada
una de las tuercas de
acoplamiento.
Install 1/2” supply nipples. Refer
1
to the roughing-in information.
Installer des mamelons
d'alimentation de 1/2”. Se référer
à l'information de raccordement.
Instale niples de suministro de
1/2”. Consulte la información del
diagrama de instalación.
1/2" (13 mm) 3/4" (19 mm)
Install the faucet to the supply
6
stops. Secure with the coupling
nuts.
Installer le robinet sur les robinets
d'arrêt d'alimentation. Fixer avec
les écrous d'accouplement.
Instale la grifería a las llaves de
paso. Fije con las tuercas de
acoplamiento.
Thread a flange onto each supply
2
stop.
Enfiler une bride sur chaque
robinet d'arrêt d'alimentation.
Atornille una brida en cada llave
de paso de suministro.
Stationary Gooseneck Spout:
7
Remove the O-ring and plastic
bushing from the spout inlet.
Bec en col de cygne fixe :
Retirer le joint torique et la bague
en plastique de l'orifice d'entrée
du bec.
Surtidor de cuello de ganso
estacionario: Retire el arosello y
el collarín de plástico de la entrada
del surtidor.
Insert the O-ring and compression
fitting into the spout inlet.
Insérer le joint torique et le raccord
à compression dans l'orifice d'entrée
du bec.
Introduzca el arosello y el conector
de compresión en la entrada del
surtidor.
Secure the handles with color
12
rings and screws.
Sécuriser les poignées avec les
vis et les anneaux en couleur.
Fije las manijas con anillos de
color y tornillos.
All Spout Options:
8
Wrench-tighten the spout to the
valve body a quarter turn past
hand tight.
Toutes les options de bec :
Serrer le bec à la clé sur le corps
de la vanne d'un quart de tour
au-delà du serrage à la main.
Todas las opciones de
surtidor: Apriete con una llave
de apriete el surtidor al cuerpo
de válvulas un cuarto de vuelta
más que el apriete a mano
normal.
Use the key to open the supply
13
stops.
Utiliser la clé pour ouvrir les
robinets d'arrêt d'alimentation.
Abra las llaves de paso con la
llave.
Turn the valve stems to the closed
9
position.
Tourner les tiges des vannes pour
les mettre en position fermée.
Gire los vástagos de las válvulas
a la posición cerrada.
Turn ON the water supplies.
14
Check for leaks.
Ouvrir les alimentations en eau.
Rechercher des fuites
éventuelles.
Abra los suministros de agua.
Verifique que no haya fugas.
Partially install the spline
10
adapters and handles onto the
valve splines.
Installer partiellement les
adaptateurs à cannelures et les
poignées sur les cannelures des
vannes.
Instale parcialmente los
adaptadores estriados y las
manijas en los ejes estriados de
las válvulas.
Flush the lines.
15
Purger les conduites.
Haga circular agua por las líneas.
Check handle alignment.
11
Reposition the spline adapters
and handles as needed.
Vérifier l'alignement des
poignées. Repositionner les
adaptateurs à cannelures et les
poignées au besoin.
Verifique la alineación de las
manijas. Cambie de posición los
adaptadores estriados y las
manijas lo que sea necesario.
Turn OFF the water. Install the
16
aerator.
Couper l'eau. Installer l'aérateur.
Cierre el agua. Instale el
aireador.
1343502-2-A
