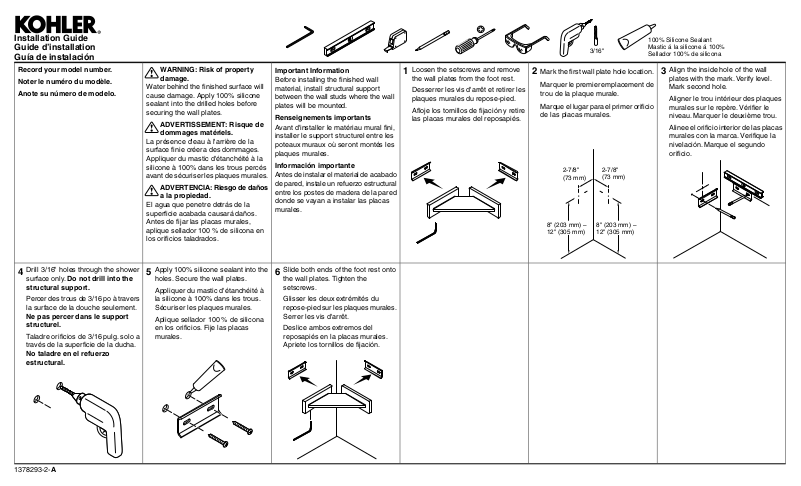

Page 1
Installation Guide
Guide d’installation
Guía de instalación
Record your model number.
Noter le numéro du modèle.
Anote su número de modelo.
WARNING: Risk of property
damage.
Water behind the finished surface will
cause damage. Apply 100% silicone
sealant into the drilled holes before
securing the wall plates.
ADVERTISSEMENT: Risque de
dommages matériels.
La présence d'eau à l'arrière de la
surface finie créera des dommages.
Appliquer du mastic d'étanchéité à la
silicone à 100% dans les trous percés
avant de sécuriser les plaques murales.
ADVERTENCIA:Riesgo de daños
a la propiedad.
El agua que penetre detrás de la
superficie acabada causará daños.
Antes de fijar las placas murales,
aplique sellador 100 % de silicona en
los orificios taladrados.
Important Information
Before installing the finished wall
material, install structural support
between the wall studs where the wall
plates will be mounted.
Renseignements importants
Avant d'installer le matériau mural fini,
installer le support structurel entre les
poteaux muraux où seront montés les
plaques murales.
Información importante
Antes de instalar el material de acabado
de pared, instale un refuerzo estructural
entre los postes de madera de la pared
donde se vayan a instalar las placas
murales.
Loosen the setscrews and remove
1
the wall plates from the foot rest.
Desserrer les vis d'arrêt et retirer les
plaques murales du repose-pied.
Afloje los tornillos de fijación y retire
las placas murales del reposapiés.
3/16"
Mark the first wall plate hole location.
2
Marquer le premier emplacement de
trou de la plaque murale.
Marque el lugar para el primer orificio
de las placas murales.
2-7/8"
(73 mm)
8" (203 mm) –
12" (305 mm)
2-7/8"
(73 mm)
8" (203 mm) –
12" (305 mm)
100% Silicone Sealant
Mastic á la silicone á 100%
Sellador 100% de silicona
Align the inside hole of the wall
3
plates with the mark. Verify level.
Mark second hole.
Aligner le trou intérieur des plaques
murales sur le repère. Vérifier le
niveau. Marquer le deuxième trou.
Alinee el orificio interior de las placas
murales con la marca. Verifique la
nivelación. Marque el segundo
orificio.
Drill 3/16" holes through the shower
4
surface only. Do not drill into the
structural support.
Percer des trous de 3/16 po à travers
la surface de la douche seulement.
Ne pas percer dans le support
structurel.
Taladre orificios de 3/16 pulg. solo a
través de la superficie de la ducha.
No taladre en el refuerzo
estructural.
1378293-2-A
Apply 100% silicone sealant into the
5
holes. Secure the wall plates.
Appliquer du mastic d'étanchéité à
la silicone à 100% dans les trous.
Sécuriser les plaques murales.
Aplique sellador 100 % de silicona
en los orificios. Fije las placas
murales.
Slide both ends of the foot rest onto
6
the wall plates. Tighten the
setscrews.
Glisser les deux extrémités du
repose-pied sur les plaques murales.
Serrer les vis d'arrêt.
Deslice ambos extremos del
reposapiés en la placas murales.
Apriete los tornillos de fijación.
Page 2
Need help? Contact the KOHLER Customer Care Center at 1-800-4KOHLER
(1-800-456-4537).
For service parts information, visit k
For care and cleaning and other information, visit us
ohler.com/serviceparts.
.kohler.com.
Besoin d'aide? Appeler le centre de services à la clientèle de KOHLER au
1-800-4KOHLER (1-800-456-4537).
Pour tout renseignement sur les pièces de rechange, visiter le site
ohler.com/serviceparts.
k
Pour tout renseignement sur l'entretien, le nettoyage et autre, visiter le site
us
.kohler.com.
¿Necesita ayuda? Comuníquese con el Centro de Atención a Clientes de KOHLER
al 1-800-4KOHLER (1-800-456-4537).
Para consultar información sobre piezas de repuesto, visite
ohler.com/serviceparts.
k
Para consultar información de cuidado y limpieza y de otro tipo, visite
us
.kohler.com.
USA/Canada: 1-800-4KOHLER
Mexico: 001-800-456-4537
www.kohler.com
1378293-2-A © 2019 Kohler Co.
