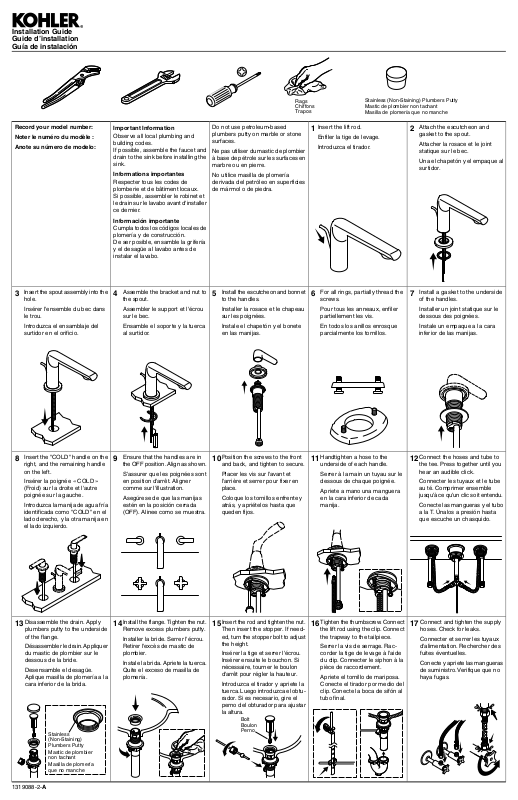

Installation Guide
Guide d’installation
Guía de instalación
Record your model number:
Noter le numéro du modèle :
Anote su número de modelo:
Important Information
Observe all local plumbing and
building codes.
If possible, assemble the faucet and
drain to the sink before installing the
sink.
Informations importantes
Respecter tous les codes de
plomberie et de bâtiment locaux.
Si possible, assembler le robinet et
le drain sur le lavabo avant d'installer
ce dernier.
Información importante
Cumpla todos los códigos locales de
plomería y de construcción.
De ser posible, ensamble la grifería
y el desagüe al lavabo antes de
instalar el lavabo.
Rags
Chiffons
Trapos
Do not use petroleum-based
plumbers putty on marble or stone
surfaces.
Ne pas utiliser du mastic de plombier
à base de pétrole sur les surfaces en
marbre ou en pierre.
No utilice masilla de plomería
derivada del petróleo en superficies
de mármol o de piedra.

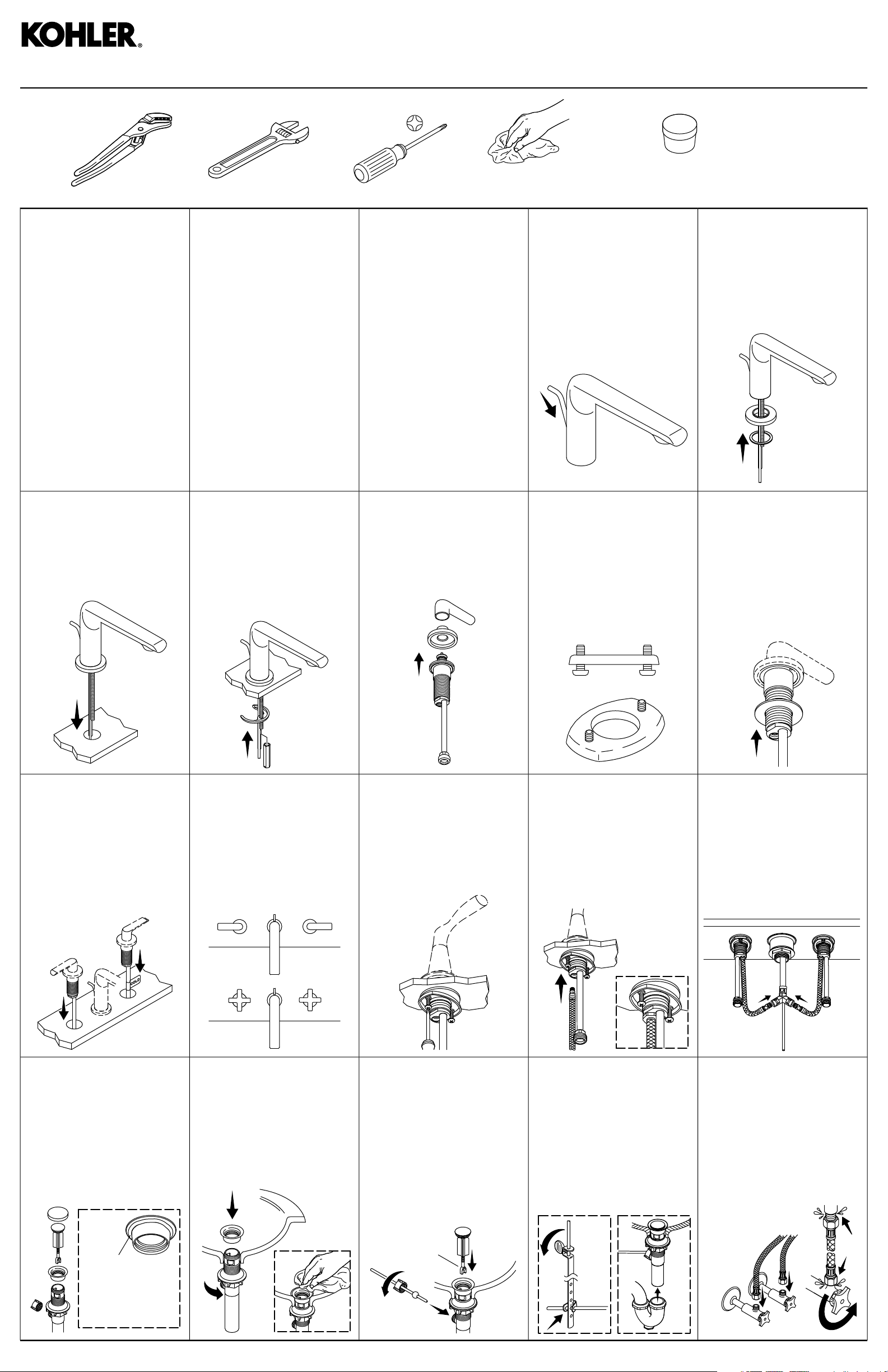

Insert the lift rod.
1
Enfiler la tige de levage.
Introduzca el tirador.
Stainless (Non-Staining) Plumbers Putty
Mastic de plombier non tachant
Masilla de plomería que no manche
Attach the escutcheon and
2
gasket to the spout.
Attacher la rosace et le joint
statique sur le bec.
Una el chapetón y el empaque al
surtidor.
Insert the spout assembly into the
3
hole.
Insérer l'ensemble du bec dans
le trou.
Introduzca el ensamblaje del
surtidor en el orificio.
Insert the "COLD" handle on the
8
right, and the remaining handle
on the left.
Insérer la poignée « COLD »
(Froid) sur la droite et l'autre
poignée sur la gauche.
Introduzca la manija de agua fría
identificada como "COLD" en el
lado derecho, y la otra manija en
el lado izquierdo.
Assemble the bracket and nut to
4
the spout.
Assembler le support et l'écrou
sur le bec.
Ensamble el soporte y la tuerca
al surtidor.
Ensure that the handles are in
9
the OFF position. Align as shown.
S'assurer que les poignées sont
en position d'arrêt. Aligner
comme sur l'illustration.
Asegúrese de que las manijas
estén en la posición cerrada
(OFF). Alinee como se muestra.
Install the escutcheon and bonnet
5
to the handles.
Installer la rosace et le chapeau
sur les poignées.
Instale el chapetón y el bonete
en las manijas.
Position the screws to the front
10
and back, and tighten to secure.
Placer les vis sur l'avant et
l'arrière et serrer pour fixer en
place.
Coloque los tornillos enfrente y
atrás, y apriételos hasta que
queden fijos.
For all rings, partially thread the
6
screws.
Pour tous les anneaux, enfiler
partiellement les vis.
En todos los anillos enrosque
parcialmente los tornillos.
Handtighten a hose to the
11
underside of each handle.
Serrer à la main un tuyau sur le
dessous de chaque poignée.
Apriete a mano una manguera
en la cara inferior de cada
manija.
Install a gasket to the underside
7
of the handles.
Installer un joint statique sur le
dessous des poignées.
Instale un empaque a la cara
inferior de las manijas.
Connect the hoses and tube to
12
the tee. Press together until you
hear an audible click.
Connecter les tuyaux et le tube
au té. Comprimer ensemble
jusqu'à ce qu'un clic soit entendu.
Conecte las mangueras y el tubo
a la T. Únalos a presión hasta
que escuche un chasquido.
Disassemble the drain. Apply
13
plumbers putty to the underside
of the flange.
Désassembler le drain. Appliquer
du mastic de plombier sur le
dessous de la bride.
Desensamble el desagüe.
Aplique masilla de plomería a la
cara inferior de la brida.
Stainless
(Non-Staining)
Plumbers Putty
Mastic de plombier
non tachant
Masilla de plomería
que no manche
1319088-2-A
Install the flange.Tighten the nut.
14
Remove excess plumbers putty.
Installer la bride. Serrer l'écrou.
Retirer l'excès de mastic de
plombier.
Instale la brida. Apriete la tuerca.
Quite el exceso de masilla de
plomería.
Insert the rod and tighten the nut.
15
Then insert the stopper. If needed, turn the stopper bolt to adjust
the height.
Insérer la tige et serrer l'écrou.
Insérer ensuite le bouchon. Si
nécessaire, tourner le boulon
d'arrêt pour régler la hauteur.
Introduzca el tirador y apriete la
tuerca. Luego introduzca el obturador. Si es necesario, gire el
perno del obturador para ajustar
la altura.
Bolt
Boulon
Perno
Tighten the thumbscrew. Connect
16
the lift rod using the clip. Connect
the trapway to the tailpiece.
Serrer la vis de serrage. Raccorder la tige de levage à l'aide
du clip. Connecter le siphon à la
pièce de raccordement.
Apriete el tornillo de mariposa.
Conecte el tirador por medio del
clip. Conecte la boca de sifón al
tubo final.
Connect and tighten the supply
17
hoses. Check for leaks.
Connecter et serrer les tuyaux
d'alimentation. Rechercher des
fuites éventuelles.
Conecte y apriete las mangueras
de suministro.Verifique que no
haya fugas.

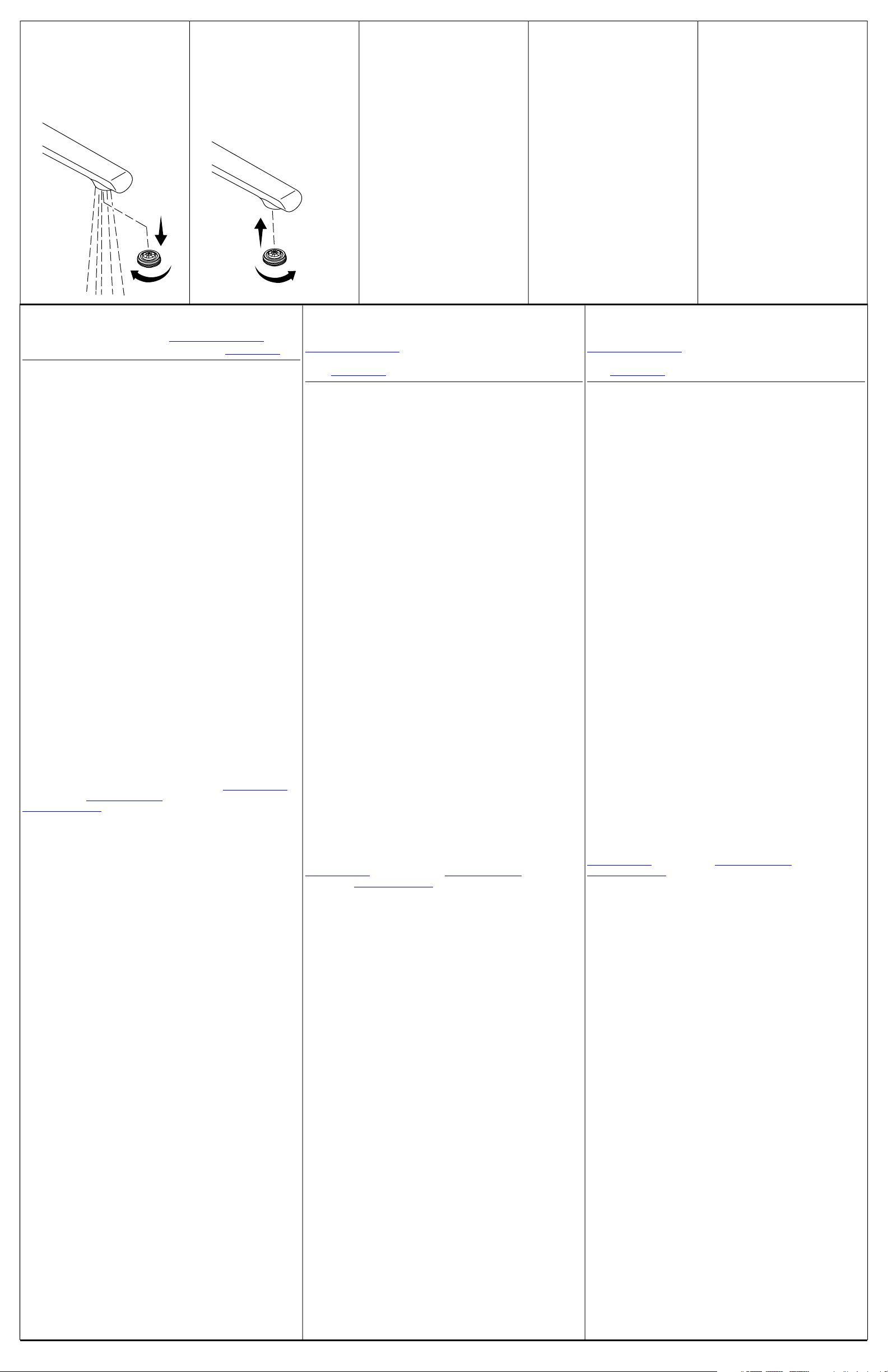

Remove the aerator. Flush the
18
lines.
Retirer l'aérateur. Purger les
conduites.
Retire el aireador. Haga circular
agua por las líneas.
Reinstall the aerator.
19
Réinstaller l'aérateur.
Vuelva a instalar el aireador.
Need help? Contact the KOHLER Customer Care Center at
1-800-4KOHLER (1-800-456-4537).
For service parts information, visit kohler.com/serviceparts.
For care and cleaning and other information, visit us
KOHLER® Faucet Lifetime Limited Warranty
Kohler Co. warrants its Faucets* manufactured after January 1, 1997,
to be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his or her home. If the Faucet should
leak or drip during normal use, Kohler Co. will, free of charge, mail to
the purchaser the cartridge necessary to put the Faucet in good working
condition. This warranty applies only to Kohler Faucets installed in the
United States of America, Canada or Mexico ("North America").
Kohler Co. also warrants all other aspects of the faucet or accessories
("Faucet")*, (except gold, non-Vibrant®, non-chrome finishes) to be free
of defects in material and workmanship during normal residential use
for as long as the original consumer purchaser owns his or her home.
This warranty applies only to Kohler Faucets installed in North America.
If a defect is found in normal residential use, Kohler Co. will, at its
election, repair, provide a replacement part or product, or make
appropriate adjustment. Damage to a product caused by accident,
misuse, or abuse is not covered by this warranty. Improper care and
cleaning will void the warranty**. Proof of purchase (original sales
receipt) must be provided to Kohler Co. with all warranty claims. Kohler
Co. is not responsible for labor charges, installation, or other incidental
or consequential costs. In no event shall the liability of Kohler Co. exceed
the purchase price of the Faucet.
If the Faucet is used commercially or is installed outside of North
America, or if the finish is gold, non-Vibrant or a painted or powder
coated color finish, Kohler Co. warrants the Faucet to be free from
defects in material and workmanship for one (1) year from the date the
product is installed, under Kohler Co.'s standard one-year limited
warranty.
If you believe that you have a warranty claim, contact Kohler Co., either
through your Dealer, Plumbing Contractor, Home Center or E-tailer, or
by writing Kohler Co., Attn.: Customer Care Center, 444 Highland Drive,
Kohler, WI 53044, USA. Please be sure to provide all pertinent
information regarding your claim, including a complete description of
the problem, the product, model number, color, finish, the date the
product was purchased and from whom the product was purchased.
Also include your original invoice. For other information, or to obtain the
name and address of the service and repair facility nearest you, call
1-800-4-KOHLER (1-800-456-4537) from within the USA and Canada,
and 001-800-456-4537 from within Mexico, or visit www.kohler.com
within the USA, www.ca.kohler.com from within Canada, or
www.mx.kohler.com in Mexico.
KOHLER CO. AND/OR SELLER ARE PROVIDING THESE
WARRANTIES IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED
OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE. KOHLER CO. AND/OR SELLER DISCLAIM
ALL LIABILITY FOR SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES. Some states/provinces do not allow limitations of how
long an implied warranty lasts or the exclusion or limitation of such
damages, so these limitations and exclusions may not apply to
you.This warranty gives the consumer specific legal rights.You
may also have other rights that vary from state/province to
state/province.
This is Kohler Co.'s exclusive written warranty.
*Trend® faucets, MasterShower® tower, BodySpa systems and
components; WaterHaven® tower, systems and components; Tripoint®
faucets, Polished Gold, non-Vibrant and painted or powder coated
finishes, fittings; all items within the "Fixture Related" section of the
Kohler Faucets Price Book, drains, Duostrainer® sink strainers,
soap/lotion dispensers, Moxie® Wireless Speaker; and faucets used in
commercial settings, and outside North America, are covered by Kohler
Co.'s one-year limited warranty.
**Never use cleaners containing abrasive cleansers, ammonia, bleach,
acids, waxes, alcohol, solvents or other products not recommended for
chrome. This will void the warranty.
.kohler.com.
Besoin d'aide? Appeler le centre de services à la clientèle de KOHLER
au 1-800-4KOHLER (1-800-456-4537).
Pour tout renseignement sur les pièces de rechange, visiter le site
kohler.com/serviceparts.
Pour tout renseignement sur l'entretien, le nettoyage et autre, visiter
le site us.kohler.com.
Garantie limitée à vie du robinet KOHLER®
Kohler Co. garantit que les robinets* fabriqués après le 1er janvier 1997
ne fuient pas et ne gouttent pas lors d'une utilisation domestique
normale, aussi longtemps que l'acquéreur d'origine demeure propriétaire
de son domicile. Si le robinet goutte ou présente des fuites lors d'une
utilisation normale, Kohler Co. enverra par courrier à l'acheteur, sans
frais, la cartouche nécessaire pour réparer le robinet. La présente
garantie s'applique uniquement aux robinets Kohler installés aux
États-Unis, au Canada ou au Mexique (« Amérique du Nord »).
Kohler Co. garantit également toutes les autres caractéristiques du
robinet ou des accessoires (« Robinet »)*, (à l'exception des finitions
dorées, non-Vibrant®, non chromées) contre tout vice de matériau et
de fabrication lors d'une utilisation domestique normale, aussi longtemps
que l'acquéreur d'origine demeure propriétaire de son domicile. La
présente garantie s'applique uniquement aux robinets Kohler installés
en Amérique du Nord. Si un vice est décelé lors d'une utilisation
domestique normale, Kohler Co. choisira, à sa discrétion, la réparation,
le remplacement ou la rectification appropriée. Cette garantie n'offre
pas de protection contre les dommages dus à un accident, une mauvaise
utilisation ou un mauvais traitement. Un entretien et un nettoyage
inadéquats annulent la garantie**. Une preuve d'achat (ticket de caisse
d'origine) doit être présentée à Kohler Co. avec toutes les réclamations
au titre de la garantie. Kohler n'est pas responsable des frais de
main-d'œuvre, d'installation ou de tous autres frais particuliers,
accessoires ou indirects. La responsabilité de Kohler Co. ne dépassera
en aucun cas le prix d'achat du robinet.
Si le robinet est utilisé dans un commerce ou s'il est installé en dehors
d'Amérique du Nord, ou si la finition est dorée, non-Vibrant, peinte ou
revêtue d'une poudre, Kohler Co. garantit le robinet contre tout vice de
matériau et de fabrication pendant un (1) an à partir de la date
d'installation du produit, selon les modalités de la garantie limitée
standard d'un an de Kohler Co.
Pour toute réclamation au titre de la présente garantie, contacter Kohler
Co. par l'intermédiaire du vendeur, plombier, centre de rénovation ou
revendeur par internet, ou bien par écrit à l'adresse suivante Kohler
Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI 53044,
USA. Fournir tous les renseignements pertinents à la réclamation, dont
notamment une description complète du problème et du produit, le
numéro de modèle, la couleur, la finition, la date et le lieu d'achat du
produit. Joindre également l'original de la facture. Pour de plus amples
renseignements, ou pour obtenir le nom et l'adresse de l'établissement
d'entretien et de réparation le plus proche, appeler le 1-800-4-KOHLER
(1-800-456-4537) à partir des É.-U. et du Canada, et le
001-800-456-4537 à partir du Mexique, ou consulter le site
.kohler.com à partir des É.-U., www.ca.kohler.com à partir du
www
Canada, ou www.mx.kohler.com au Mexique.
KOHLER CO. ET/OU LE REVENDEUR FOURNISSENT CES
GARANTIES AU LIEU ET PLACE DE TOUTES AUTRES GARANTIES,
EXPRESSES OU TACITES,Y COMPRIS LES GARANTIES TACITES
DE COMMERCIALITÉ ET D'ADAPTATION À UN USAGE
PARTICULIER. KOHLER CO. ET/OU LE REVENDEUR DÉCLINENT
TOUTE RESPONSABILITÉ CONTRE LES DOMMAGES
PARTICULIERS, ACCESSOIRES OU INDIRECTS. Certains états et
provinces ne permettent pas de limite sur la durée de la garantie
tacite, ni l'exclusion ou la limite de tels dommages, et, par
conséquent, lesdites limites et exclusions peuvent ne pas
s'appliquer à votre cas. La présente garantie accorde au
consommateur des droits juridiques particuliers.Vous pouvez
également avoir d'autres droits qui varient d'un état ou d'une
province à l'autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
*Les robinets Trend®, la colonne MasterShower®, les systèmes et
éléments BodySpa; la colonne, les systèmes et les éléments
WaterHaven®; les robinets Tripoint®, les finitions or poli, non-Vibrant
et peintes ou à revêtement de poudre, les raccords, tous les articles de
la section « Fixture Related » du catalogue des prix des robinets Kohler,
les drains, les crépines d'évier Duostrainer®, les distributeurs de
savon/lotion, le haut-parleur sans fil Moxie® et les robinets utilisés dans
des installations commerciales et en dehors de l'Amérique du Nord sont
couverts par la garantie limitée d'un an de Kohler Co.
**Ne jamais utiliser de nettoyants contenant des agents abrasifs, de
l'ammoniaque, de l'eau de Javel, des acides, des cires, de l'alcool, des
dissolvants ou autres produits non recommandés pour le chrome. Ceci
annulera la garantie.
¿Necesita ayuda? Comuníquese con el Centro de Atención a Clientes
de KOHLER al 1-800-4KOHLER (1-800-456-4537).
Para consultar información sobre piezas de repuesto, visite
kohler.com/serviceparts.
Para consultar información de cuidado y limpieza y de otro tipo,
visite us.kohler.com.
Garantía limitada de por vida para la grifería KOHLER®
Kohler Co. garantiza sus griferías* fabricadas después del 1.o de enero
de 1997 contra problemas de fugas y goteo durante el uso residencial
normal, mientras el comprador consumidor original sea el propietario
de su casa. En caso de que la grifería presente fugas o goteo durante
el uso normal, Kohler Co. enviará por correo, y sin ningún cargo al
comprador original, el cartucho necesario para que la grifería funcione
correctamente. Esta garantía se aplica solo a la grifería Kohler instalada
en los Estados Unidos de América, Canadá o México ("Norteamérica").
Kohler Co. también garantiza todas las demás características de la
grifería o de los accesorios ("Grifería")*, (excepto los acabados de oro,
que no sean Vibrant®, o que no sean de cromo) contra defectos de
material y mano de obra, durante el uso residencial normal, mientras
el comprador consumidor original sea el propietario de su casa. Esta
garantía se aplica solo a la grifería Kohler instalada en Norteamérica.
Si se llegara a encontrar algún defecto durante el uso residencial normal,
Kohler Co., a su criterio, reparará, proveerá un repuesto o producto, o
realizará los ajustes pertinentes. Esta garantía no cubre daños causados
por accidentes, abuso o uso indebido del producto. El cuidado y la
limpieza indebidos anulan la garantía**. Al presentar las reclamaciones
de garantía a Kohler Co. es necesario incluir el comprobante de compra
(recibo de venta original). Kohler Co. no se hace responsable de costos
de mano de obra, instalación u otros costos incidentales o indirectos.
En ningún caso la responsabilidad de Kohler Co. excederá el precio de
compra de la grifería.
Si la grifería se utiliza comercialmente o si se instala fuera del territorio
de Norteamérica, o si el acabado es de oro, no es Vibrant o es un
acabado de color con revestimiento de pintura o polvo, Kohler Co.
garantiza la grifería contra defectos de material y mano de obra durante
un (1) año a partir de la fecha de instalación, bajo la garantía limitada
de un año estándar de Kohler Co.
Si usted considera que tiene una reclamación en virtud de la garantía,
comuníquese con Kohler Co. a través de su distribuidor, contratista de
plomería, centro de remodelación o distribuidor por Internet, o escriba
a Kohler Co., Atención: Customer Care Center, 444 Highland Drive,
Kohler, WI 53044, EE.UU. Asegúrese de proporcionar toda la
información pertinente a su reclamación, incluida una descripción
completa del problema, el producto, el número de modelo, el color, el
acabado, la fecha de compra y el lugar de compra del producto.También
incluya el recibo original. Para consultar información adicional, o para
obtener el nombre y la dirección del lugar de reparación y servicio más
cercano a usted, llame al 1-800-4KOHLER (1-800-456-4537) en los
EE.UU. y Canadá, y al 001-800-456-4537 en México, o visite
.kohler.com en los EE.UU., www.ca.kohler.com en Canadá, o
www
www.mx.kohler.com en México.
KOHLER CO.Y/O EL VENDEDOR OFRECEN ESTAS GARANTÍAS
QUE SUSTITUYEN A TODAS LAS DEMÁS GARANTÍAS, EXPRESAS
O IMPLÍCITAS, INCLUIDAS, ENTRE OTRAS, LAS GARANTÍAS
IMPLÍCITAS DE COMERCIALIZACIÓN E IDONEIDAD PARA UN USO
DETERMINADO. KOHLER CO. Y/O EL VENDEDOR DESCARGAN
TODA RESPONSABILIDAD POR CONCEPTO DE DAÑOS
PARTICULARES, INCIDENTALES O INDIRECTOS. Algunos
estados/algunas provincias no permiten limitaciones en cuanto a
la duración de una garantía implícita o a la exclusión o limitación
de dichos daños, por lo que es posible que estas limitaciones y
exclusiones no se apliquen a su caso. Esta garantía otorga al
consumidor ciertos derechos legales específicos. Además, usted
puede tener otros derechos que varían de estado a estado y de
provincia a provincia.
Esta es la garantía exclusiva por escrito de Kohler Co.
*La grifería Trend®, la torre MasterShower®, los sistemas y los
componentes BodySpa, la torre, los sistemas y los componentes
WaterHaven®, las griferías Tripoint®, el acabado en oro pulido, que no
sea Vibrant, y los acabados con revestimiento de pintura o en polvo,
las conexiones, todos los artículos contenidos en la sección "Fixture
Related" de la lista de precios de la grifería Kohler, los desagües, las
coladeras de fregadero Duostrainer®, los dispensadores de jabón y
loción, la bocina inalámbrica Moxie®; y la grifería de uso comercial e
instalada fuera del territorio de Norteamérica, están cubiertos por la
garantía limitada de un año de Kohler Co.
**Nunca utilice limpiadores que contengan abrasivos, amoniaco,
blanqueador, ácidos, ceras, alcohol, disolventes u otros productos no
recomendados para el cromo. Esto anula la garantía.
USA/Canada: 1-800-4KOHLER
Mexico: 001-800-456-4537
www.kohler.com
1319088-2-A © 2018 Kohler Co.
Loading...
