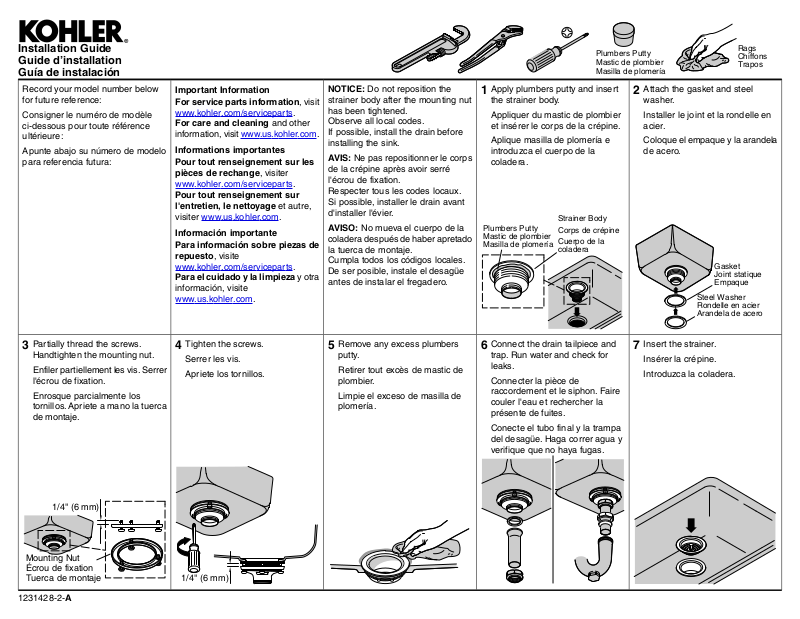

Installation Guide
Guide d’installation
Guía de instalación
Record your model number below
for future reference:
Consigner le numéro de modèle
ci-dessous pour toute référence
ultérieure:
Apunte abajo su número de modelo
para referencia futura:
Important Information
For service parts information, visit
.kohler.com/serviceparts.
www
For care and cleaning and other
information, visit www
Informations importantes
Pour tout renseignement sur les
pièces de rechange, visiter
www
.kohler.com/serviceparts.
Pour tout renseignement sur
l'entretien, le nettoyage et autre,
visiter www
Información importante
Para información sobre piezas de
repuesto, visite
www
Para el cuidado y la limpieza y otra
información, visite
www
.us.kohler.com.
.kohler.com/serviceparts.
.us.kohler.com.
.us.kohler.com.
NOTICE: Do not reposition the
strainer body after the mounting nut
has been tightened.
Observe all local codes.
If possible, install the drain before
installing the sink.
AVIS: Ne pas repositionner le corps
de la crépine après avoir serré
l'écrou de fixation.
Respecter tous les codes locaux.
Si possible, installer le drain avant
d'installer l'évier.
AVISO: No mueva el cuerpo de la
coladera después de haber apretado
la tuerca de montaje.
Cumpla todos los códigos locales.
De ser posible, instale el desagüe
antes de instalar el fregadero.
Apply plumbers putty and insert
1
the strainer body.
Appliquer du mastic de plombier
et insérer le corps de la crépine.
Aplique masilla de plomería e
introduzca el cuerpo de la
coladera.
Plumbers Putty
Mastic de plombier
Masilla de plomería
Strainer Body
Corps de crépine
Cuerpo de la
coladera
Plumbers Putty
Mastic de plombier
Masilla de plomería
Attach the gasket and steel
2
washer.
Installer le joint et la rondelle en
acier.
Coloque el empaque y la arandela
de acero.
Rags
Chiffons
Trapos
Gasket
Joint statique
Empaque
Steel Washer
Rondelle en acier
Arandela de acero
Partially thread the screws.
3
Handtighten the mounting nut.
Enfiler partiellement les vis. Serrer
l'écrou de fixation.
Enrosque parcialmente los
tornillos. Apriete a mano la tuerca
de montaje.
1/4" (6 mm)
Mounting Nut
Écrou de fixation
Tuerca de montaje
1231428-2-A
Tighten the screws.
4
Serrer les vis.
Apriete los tornillos.
1/4" (6 mm)
Remove any excess plumbers
5
putty.
Retirer tout excès de mastic de
plombier.
Limpie el exceso de masilla de
plomería.
Connect the drain tailpiece and
6
trap. Run water and check for
leaks.
Connecter la pièce de
raccordement et le siphon. Faire
couler l'eau et rechercher la
présente de fuites.
Conecte el tubo final y la trampa
del desagüe. Haga correr agua y
verifique que no haya fugas.
Insert the strainer.
7
Insérer la crépine.
Introduzca la coladera.
For service parts information, visit
.kohler.com/serviceparts.
www
For care and cleaning and other information, visit
www.us.kohler.com.
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects
in material and workmanship for one year from date of
installation.
Kohler Co. will, at its election, repair, replace or make
appropriate adjustment where Kohler Co. inspection discloses
any such defects occurring in normal usage within one (1) year
after installation. Kohler Co. is not responsible for removal or
installation costs. Use of in-tank toilet cleaners will void the
warranty.
To obtain warranty service contact Kohler Co. either through
your Dealer, Plumbing Contractor, Home Center or E-tailer, or
by writing Kohler Co., Attn.: Customer Care Center, 444 Highland
Drive, Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER
(1-800-456-4537) from within the USA and Canada, and
001-800-456-4537 from within Mexico, or visit www
within the USA, www.ca.kohler.com from within Canada, or
.mx.kohler.com in Mexico.
www
IMPLIED WARRANTIES INCLUDING THAT OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO
THE DURATION OF THIS WARRANTY. KOHLER CO.
AND/OR SELLER DISCLAIM ANY LIABILITY FOR SPECIAL,
INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some
states/provinces do not allow limitations on how long an implied
warranty lasts, or the exclusion or limitation of special, incidental
or consequential damages, so these limitations and exclusions
may not apply to you.This warranty gives you specific legal
rights.You may also have other rights which vary from
state/province to state/province.
This is Kohler Co.'s exclusive written warranty.
.kohler.com
Pour tout renseignement sur les pièces de rechange, visiter
www.kohler.com/serviceparts.
Pour tout renseignement sur l'entretien, le nettoyage et
autre, visiter www.us.kohler.com.
GARANTIE LIMITÉE D'UN AN
Les produits de plomberie KOHLER sont garantis contre tout
vice de matériau et de fabrication pendant un an à partir de la
date de l'installation.
Si un vice est découvert au cours d'une utilisation normale,
Kohler Co. choisira, à sa discrétion, la réparation, le
remplacement ou la rectification appropriée après inspection
desdits vices par Kohler Co. pendant un (1) an à partir de la
date d'installation. Kohler Co. n'est pas responsable des frais
d'enlèvement ou d'installation. L'utilisation de nettoyants à
l'intérieur du réservoir annule la garantie.
Pour obtenir le service de garantie, contacter Kohler Co., par
l'intermédiaire du vendeur, plombier, centre de rénovation ou
revendeur par internet, ou bien par écrit à l'adresse suivante
Kohler Co., Attn.: Customer Care Center, 444 Highland Drive,
Kohler, WI 53044, USA, ou appeler le 1-800-4-KOHLER
(1-800-456-4537) à partir des É.-U. et du Canada, et le
001-800-456-4537 à partir du Mexique, ou consulter le site
.kohler.com aux É.-U., www.ca.kohler.com à partir du
www
Canada, ou www
LES GARANTIES TACITES,Y COMPRIS CELLES DE
COMMERCIALITÉ ET D'ADAPTATION À UN USAGE
PARTICULIER, SONT EXPRESSÉMENT LIMITÉE À LA
DURÉE DE LA PRÉSENTE GARANTIE. KOHLER CO. ET/OU
LE REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ
CONTRE LES DOMMAGES PARTICULIERS, ACCESSOIRES
OU INDIRECTS. Certains états et provinces ne permettent pas
de limite sur la durée de la garantie tacite, ni l'exclusion ou la
limite des dommages particuliers, accessoires ou indirects, et,
par conséquent, lesdites limites et exclusions peuvent ne pas
s'appliquer à votre cas. Cette garantie vous donne des droits
juridiques particuliers. Vous pouvez également avoir d'autres
droits qui varient d'un état ou d'une province à l'autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
.mx.kohler.com au Mexique.
Para información sobre piezas de repuesto, visite
.kohler.com/serviceparts.
www
Para el cuidado y la limpieza y otra información, visite
www.us.kohler.com.
GARANTÍA LIMITADA DE UN AÑO
Se garantiza que los productos de plomería KOHLER están
libres de defectos de material y mano de obra por un año a
partir de la fecha de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los
ajustes pertinentes en los casos en que la inspección realizada
por Kohler Co. determine que dichos defectos ocurrieron durante
el uso normal en el transcurso de un (1) año a partir de la fecha
de la instalación. Kohler Co. no se hace responsable de costos
de desinstalación o instalación. El uso de limpiadores de
inodoro que se colocan dentro del tanque anula la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler
Co. a través de su distribuidor, contratista de plomería, centro
de remodelación o distribuidor por Internet, o escriba a Kohler
Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler,
WI 53044, USA, o llame al 1-800-4-KOHLER (1-800-456-4537)
desde los EE.UU. y Canadá, y al 001-800-456-4537 desde
México, o visite www
.ca.kohler.com desde Canadá, o www.mx.kohler.com en
www
México.
TODA GARANTÍA IMPLÍCITA, INCLUIDA LA DE
COMERCIALIZACIÓN E IDONEIDAD DEL PRODUCTO PARA
UN USO DETERMINADO, SE LIMITA EXPRESAMENTE A
LA DURACIÓN DE ESTA GARANTÍA. KOHLER CO.Y/O EL
VENDEDOR DESCARGAN TODA RESPONSABILIDAD POR
CONCEPTO DE DAÑOS PARTICULARES, INCIDENTALES
O INDIRECTOS. Algunos estados/provincias no permiten
limitaciones en cuanto a la duración de una garantía implícita
o a la exclusión o limitación de daños particulares, incidentales
o indirectos, por lo que estas limitaciones y exclusiones pueden
no aplicar a su caso. Esta garantía le otorga ciertos derechos
legales específicos. Además, usted puede tener otros derechos
que varían de estado a estado y provincia a provincia.
Esta es la garantía exclusiva por escrito de Kohler Co.
.kohler.com desde los EE.UU.,
USA/Canada: 1-800-4KOHLER
Mexico: 001-800-456-4537
www.kohler.com
1231428-2-A © 2014 Kohler Co.
