Page 1
Installation Guide
Handle Trim
K-T9540
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
086840-2-AB
Page 2
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Assorted
Screwdrivers
Hacksaw or
Tubing Cutter
Adjustable
Wrench
Solder
Plumbers
Putty
Sealant Tape
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Provide an access panel for all installations.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Propane
Torch
086840-2-AB 2 Kohler Co.
Page 3
Confirm dot alignment.
Cap
O-Rings
Trim Rings
Pin
Align three dots (center dot
should indicate bath fill).
Screw
Knob
Grooves
V alve
Escutcheon
1. Round Handle Installation
Turn the transfer valve to the bath fill position (fully clockwise for
a two-way valve; center position for the three-way configuration).
Apply a bead of plumbers putty or other sealant around the
escutcheon flange according to the putty manufacturer’s
instructions.
Position the escutcheon loosely on the valve so that the three dots
will be clearly visible after installation. The center dot should
indicate the bath fill position.
Temporarily position the knob on the valve to confirm proper
alignment of the dots.
Remove the knob and press the escutcheon firmly into place.
Remove any excess putty.
Install the trim rings to the knob grooves, using care to avoid
stretching.
Secure the knob to the valve with the screw.
Install the O-ring in the remaining groove on the knob.
Snap the cap onto the knob.
Kohler Co. 3 086840-2-AB
Page 4
Confirm dot alignment.
Cap
Screw
O-Ring
Pin
Align three dots (center dot
should indicate bath fill).
Lever Handle
V alve
Escutcheon
2. Lever Handle Installation
Turn the transfer valve to the bath fill position (fully clockwise for
a two-way valve; center position for the three-way configuration).
Apply a bead of plumbers putty or other sealant around the
escutcheon flange according to the putty manufacturer’s
instructions.
Position the escutcheon loosely on the valve so that the three dots
will be clearly visible after installation. The center dot should
indicate the bath fill position.
Temporarily position the knob on the valve to confirm proper
alignment of the dots.
Remove the knob and press the escutcheon firmly into place.
Remove any excess putty.
Position the lever handle onto the valve. If necessary, the pin may
be broken off the valve make aligning the handle easier.
Secure the lever handle to the valve with the screw.
Install the O-ring over the threads of the lever handle.
Snap the cap onto the handle so the dot lines up with the lever.
086840-2-AB 4 Kohler Co.
Page 5
Guide d’installation
Garniture de poignée
Outils et matériels
Tournevis
assortis
Scie à métaux ou
coupe tubes
Clé à
molette
Soudure
Mastic de
plombier
Ruban
d'étanchéité
Chalumeau
à propane
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Prévoir un panneau d’accès pour toutes les installations.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Kohler Co. Français-1 086840-2-AB
Page 6
Confirmer l'alignement du point.
Capuchon
Joint torique
Bagues de garniture
Tige
Aligner trois points (point
central devrait indiquer le
remplissage de baignoire).
Vis
Poignée
Rainures
V alve
Applique
1. Installation de poignée arrondie
Tourner la valve transfert à la position remplissage de baignoire
(totalement vers la droite pour une valve à deux voies; position
centrale pour une configuration à trois voies).
Appliquer du mastic de plombier ou un produit d’étanchéité
semblable autour de la bride de l’applique selon les instructions
du fabricant.
Positionner légèrement l’applique sur la valve de manière à ce
que les trois points soient clairement visibles après l’installation.
Le point central devrait indiquer la position de remplissage de
baignoire.
Positionner temporairement la poignée de la valve pour confirmer
l’alignement correct des points.
Retirer la poignée et presser fermement l’applique pour mettre en
place.
Retirer tout excédent de mastic.
Installer les anneaux de garniture aux rainures de poignée, en
évitant de les étirer.
Sécuriser la poignée de valve avec la vis.
Installer le joint torique dans la rainure restante de la poignée.
Presser le capuchon sur la poignée.
086840-2-AB Français-2 Kohler Co.
Page 7
Confirmer l'alignement du point.
Capuchon
Vis
Joint torique
Tige
Aligner trois points (point central
devrait indiquer le remplissage
Poignée du levier
V alve
Applique
de baignoire).
2. Souder les connexions
Tourner la valve transfert à la position remplissage de baignoire
(totalement vers la droite pour une valve à deux voies; position
centrale pour une configuration à trois voies).
Appliquer du mastic de plombier ou un produit d’étanchéité
semblable autour de la bride de l’applique selon les instructions
du fabricant.
Positionner légèrement l’applique sur la valve de manière à ce
que les trois points soient clairement visibles après l’installation.
Le point central devrait indiquer la position de remplissage de
baignoire.
Positionner temporairement la poignée de la valve pour confirmer
l’alignement correct des points.
Retirer la poignée et presser fermement l’applique pour mettre en
place.
Retirer tout excédent de mastic.
Positionner la poignée de levier sur chaque valve. Si nécessaire, la
fiche peut être cassée de la valve facilitant ainsi l’alignement de la
poignée.
Sécuriser la poignée de levier à la valve avec la vis.
Installer le joint torique sur les filetages de la poignée de levier.
Kohler Co. Français-3 086840-2-AB
Page 8
Souder les connexions (cont.)
Presser le capuchon sur la poignée de manière à ce que le point
s’aligne avec le levier.
086840-2-AB Français-4 Kohler Co.
Page 9
Guía de instalación
Guarnición de manija

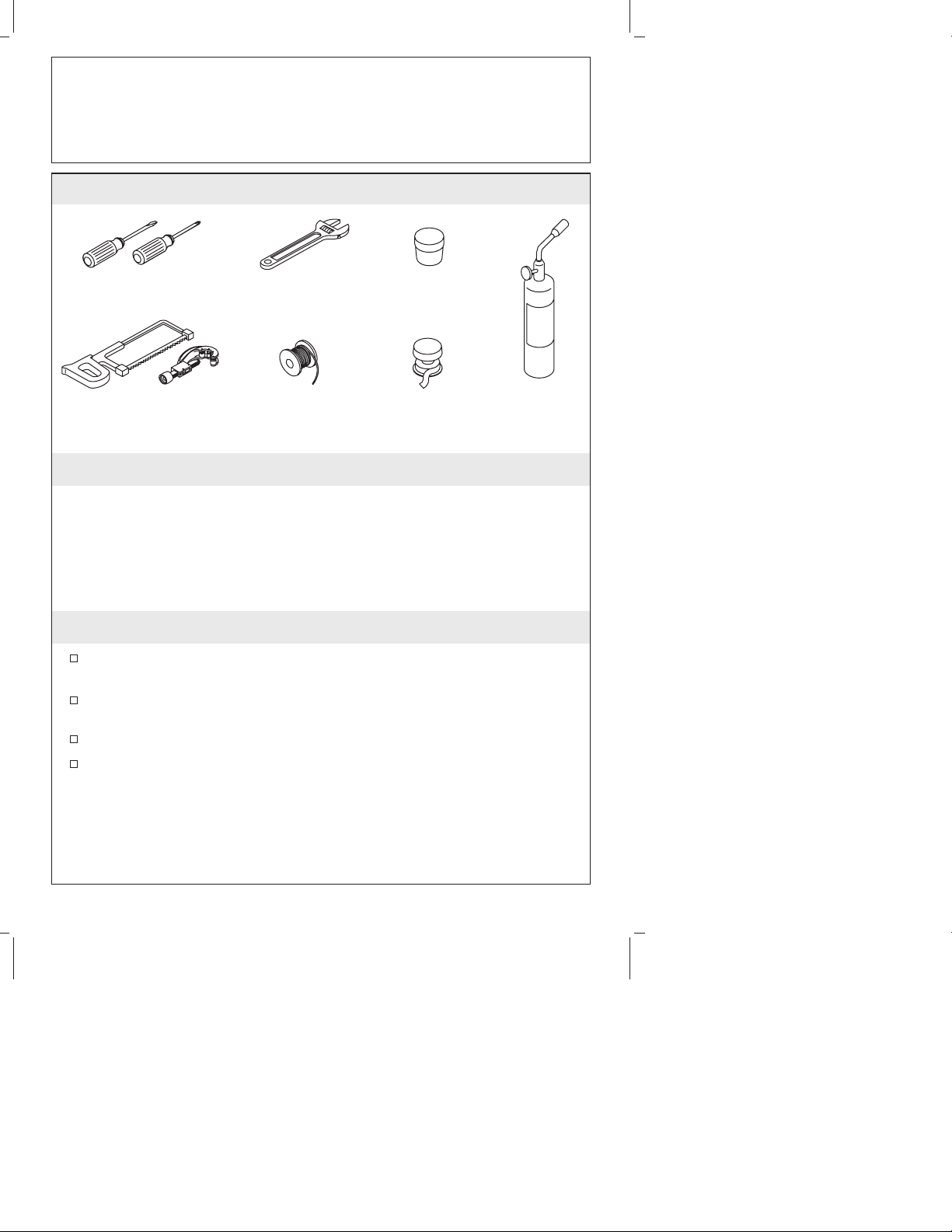

Herramientas y materiales
Surtido de
destornilladores
Sierra para metales
o cortatubos
Llave
ajustable
Soldadura
Masilla de
plomería
Cinta selladora
Soplete de
propano
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
Proporcione un panel de acceso para todas las instalaciones.
La empresa Kohler se reserva el derecho de modificar el diseño
de los productos sin aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-1 086840-2-AB
Page 10
Confirme la alineación del punto.
Tapa
Empaques de anillo (O-rings)
Anillos decorativos
Clavija
Alinee los tres puntos (el
punto central debe indicar el
llenado de la bañera).
Tornillo
Perilla
Ranuras
Válvula
Chapetón

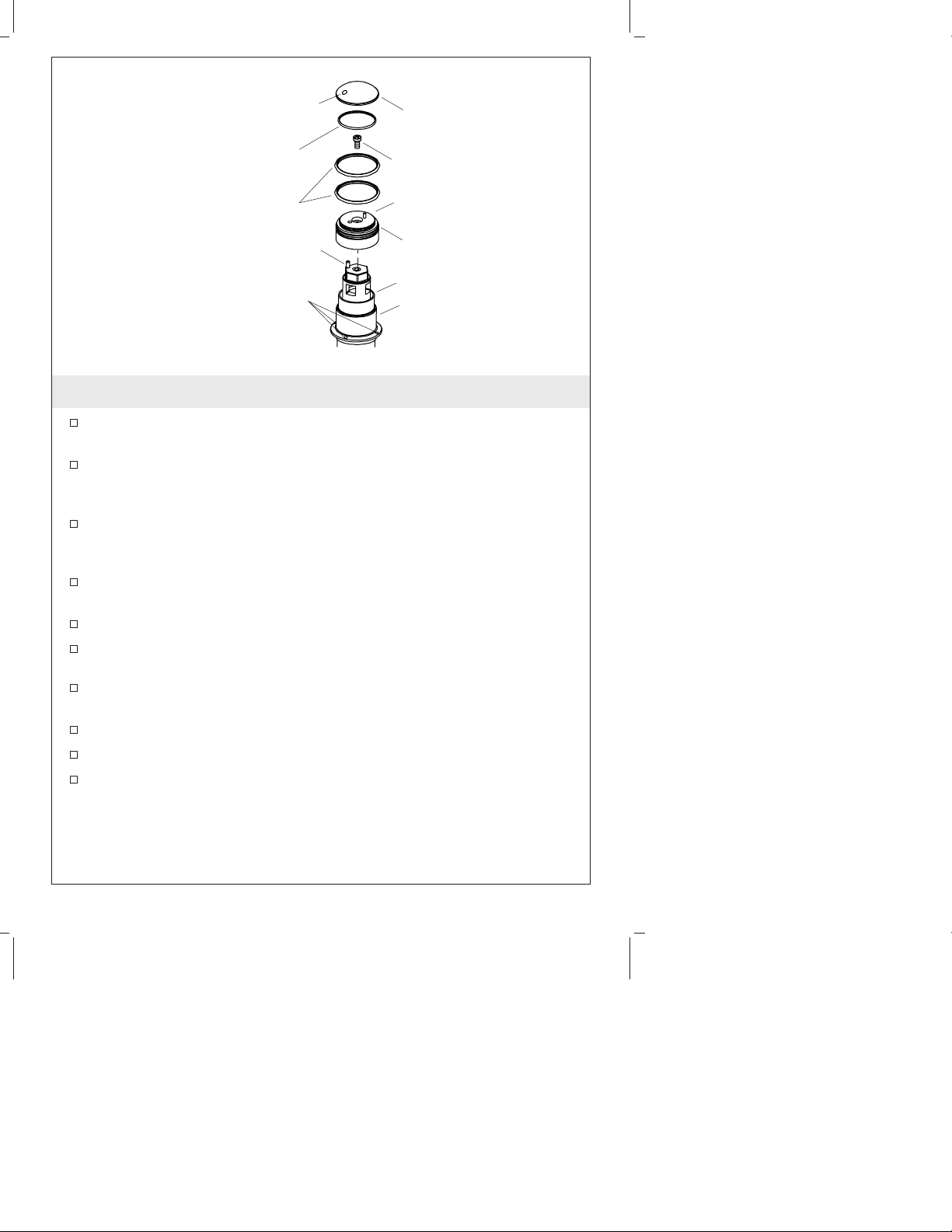

1. Instalación de la manija redonda
Gire la válvula de transferencia a la posición de llenado de la
bañera (totalmente hacia la derecha para las válvulas de dos vías
y en el centro para las configuraciones de tres vías).
Aplique masilla de plomería u otro sellador según las
instrucciones del fabricante, alrededor de la brida del chapetón.
Coloque el chapetón sobre la válvula de manera que los tres
puntos estén claramente visibles después de la instalación. El
punto central debe indicar la posición de llenado de la bañera.
Coloque la perilla temporalmente sobre la válvula, para verificar
la alineación de los puntos.
Retire la perilla y presione el chapetón en su lugar.
Elimine el exceso de masilla.
Instale con cuidado los anillos decorativos en las ranuras de la
perilla para evitar que se estiren.
Fije la perilla a la válvula con el tornillo.
Instale el empaque de anillo (O-ring) en la ranura restante de la
perilla.
Presione la tapa sobre la perilla.
086840-2-AB Español-2 Kohler Co.
Page 11
Confirme la alineación del punto.
Tapa
Tornillo
Empaque de anillo (O-Ring)
Clavija
Alinee los tres puntos (el
punto central debe indicar
el llenado de la bañera).
Manija de palanca
Válvula
Chapetón

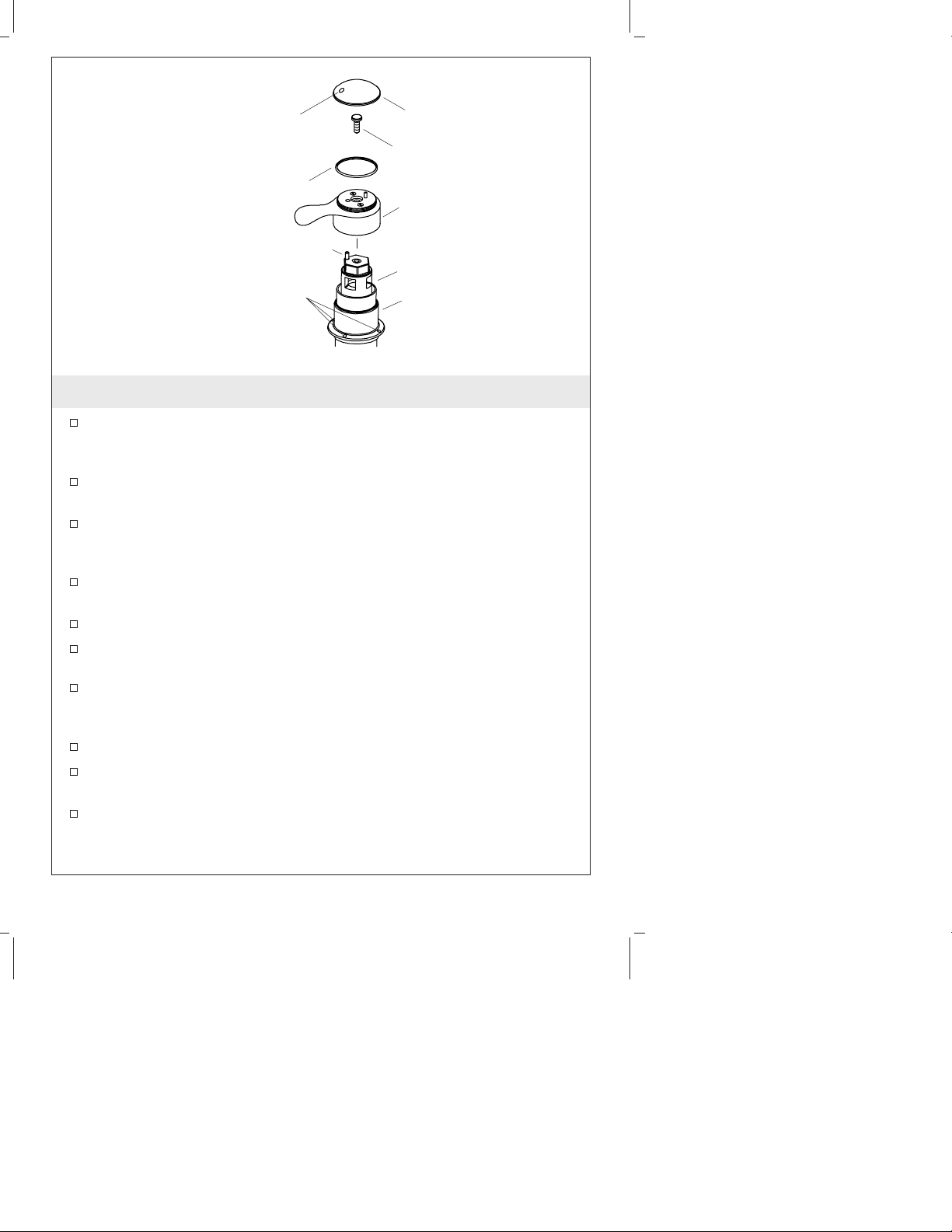

2. Instalación de la manija de palanca
Gire la válvula de transferencia a la posición de llenado de la
bañera (totalmente hacia la derecha para las válvulas de dos vías
y en el centro para las configuraciones de tres vías).
Aplique una tira de masilla de plomería u otro sellador alrededor
de la brida del chapetón según las instrucciones del fabricante.
Coloque el chapetón sobre la válvula de manera que los tres
puntos estén claramente visibles después de la instalación. El
punto central debe indicar la posición de llenado de la bañera.
Coloque la perilla temporalmente sobre la válvula, para verificar
la alineación de los puntos.
Retire la perilla y presione el chapetón en su lugar.
Elimine el exceso de masilla.
Coloque la manija de palanca sobre la válvula. Si es necesario, se
puede quitar la clavija de la válvula para facilitar la alineación de
la manija.
Fije la manija de palanca a la válvula con el tornillo.
Instale el empaque de anillo (O-ring) sobre las roscas de la manija
de palanca.
Presione la tapa sobre la manija, de manera que el punto esté
alineado con la palanca.
Kohler Co. Español-3 086840-2-AB
Page 12
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
086840-2-AB
