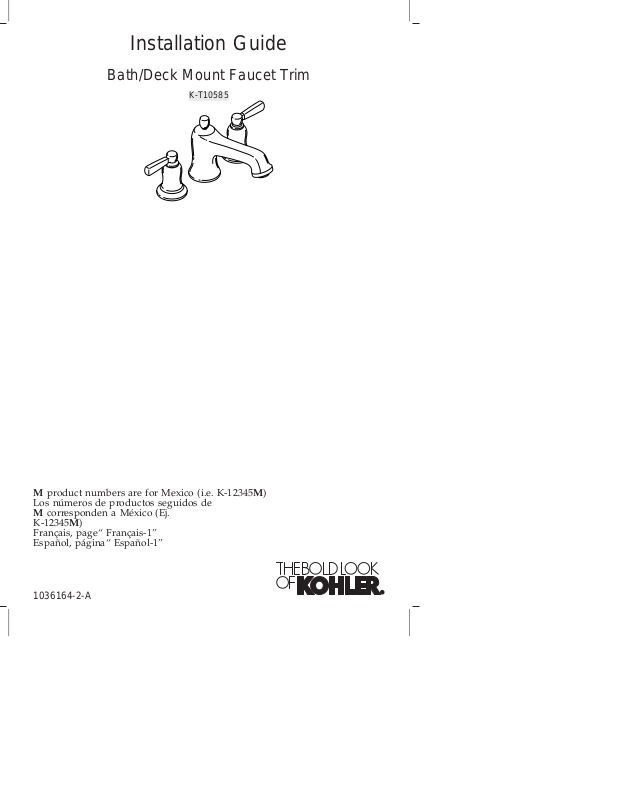

Kohler KOH7608 Installation Guide

Page 1
Installation Guide
Bath/Deck Mount Faucet Trim
M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page“ Français-1” Español, página“ Español-1”
1036164-2-A
Page 2

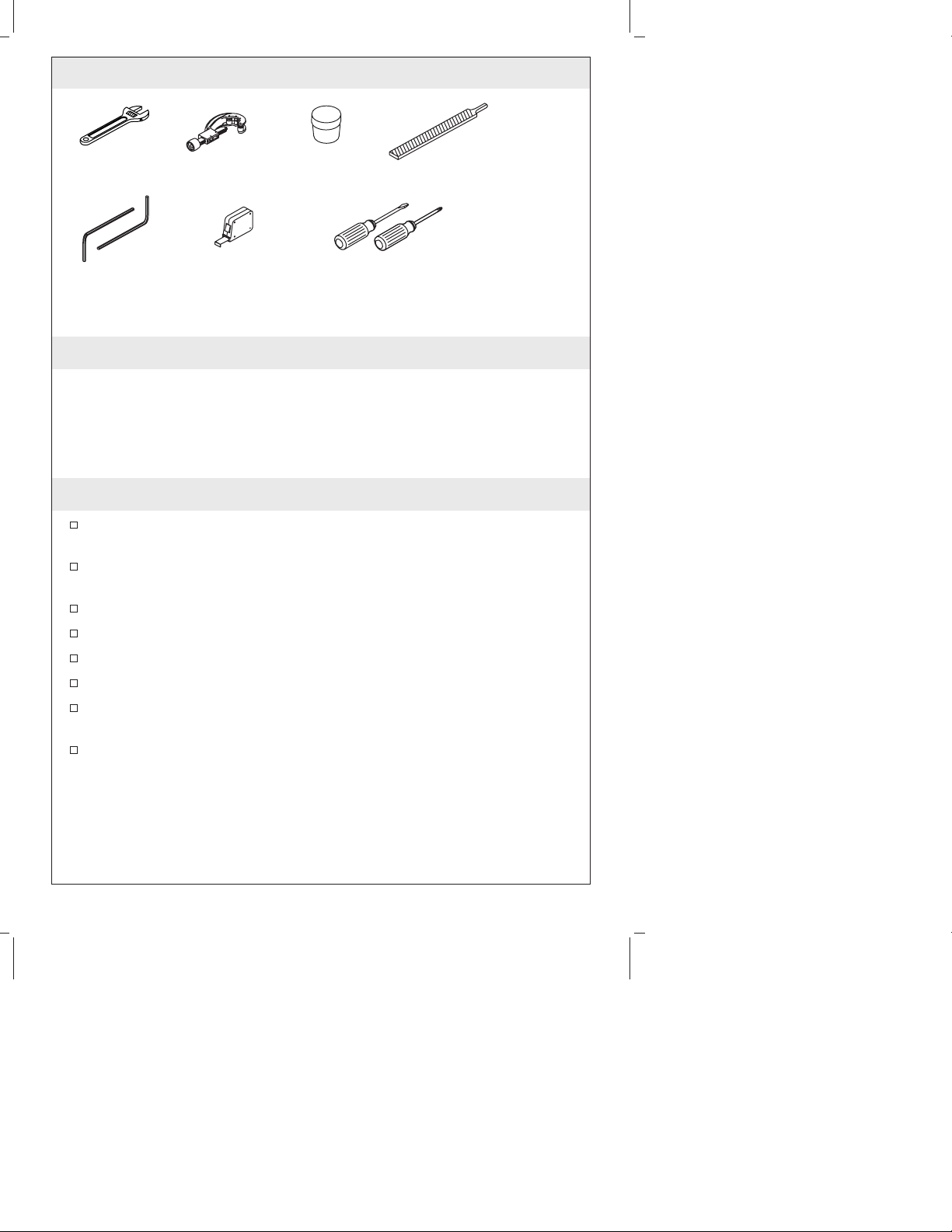

Tools and Materials
Adjustable Wrench
Tube Cutter
Plumbers Putty
Plus:
• Rag
File
Hex Wrench
Tape Measure
Assorted Screwdrivers
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before you start installation. If you encounter any installation or performance problems, please don’t hesitate to contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler Company.
Before You Begin
The valve is sold separately. Please read the instructions packed with the valve for installation procedures.
Deep rough-in kit #73444 allows an additional 1/2″ (1.3 cm) of tile thickness.
Please read all instructions before you begin. Shut off the main water supply. Observe all local plumbing and building codes. Complete the finished deck material before installing. Before installation, unpack the new faucet trim and inspect it for
damage. Return it to the carton until installation. Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
1036164-2-A 2 Kohler Co.
Page 3
Close
Pipe Plug
Close Hot
Cold
1. Remove the Pipe Plug
WARNING: Risk of personal injury. Lines may be pressurized. Do not lean over the pipe plug when turning or removing the plug.
Make sure the valves are closed (cold = fully counterclockwise; hot = fully clockwise).
Turn off the main water supply. Wrap a rag around the pipe plug to prevent water spray.
IMPORTANT! Water may purge from the supply tube when you remove the plug.
Carefully remove the pipe plug.
Kohler Co. 3 1036164-2-A
Page 4

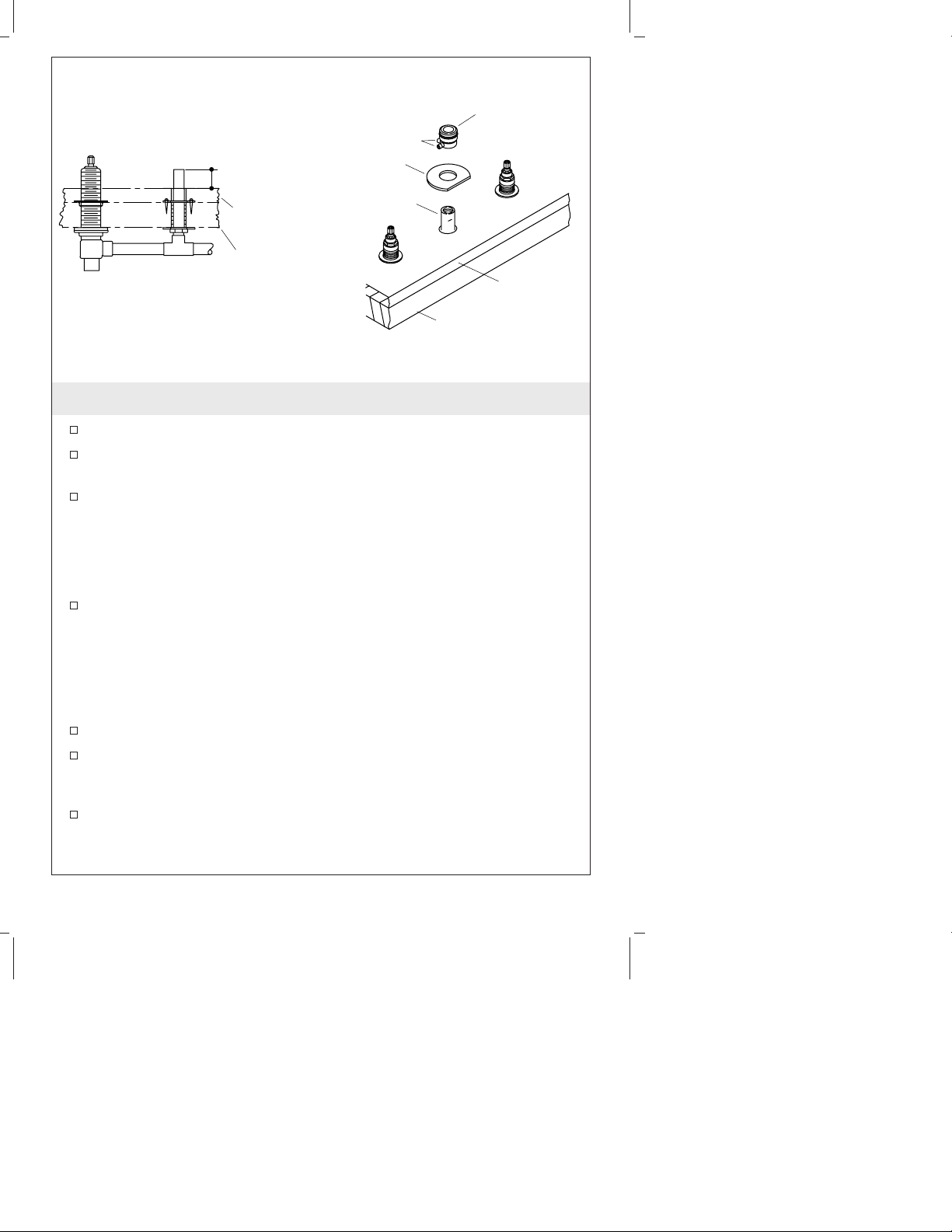

Spout Sleeve Assembly
Setscrews
1-1/4" (3.2 cm)
Tile Finish
Rough Deck
Washer
Spout Supply Tube
Rough Deck

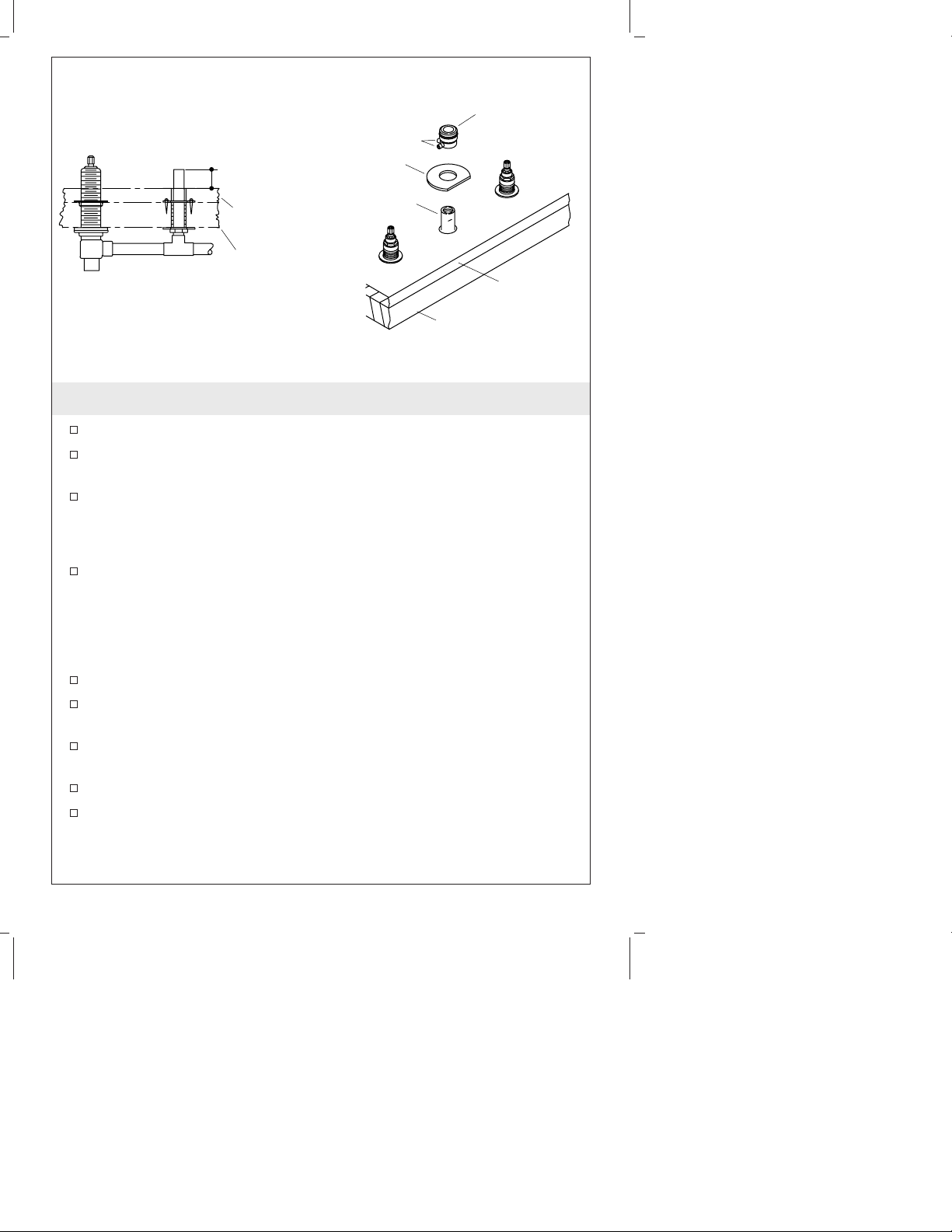

2. Prepare for Spout installation
Remove the plaster guard from the spout supply tube. Cut off the spout supply tube 1-1/4” (3.2 cm) above the rim,
finished deck, or tile. Remove all burrs from the spout supply tube to prevent damage
to the O-ring seal on the spout sleeve assembly.
Finished Deck
NOTE: The washer is not needed for rim/finished deck installation.
If the installation includes a tile covered rough deck, slide the washer, flat side facing forward, onto the spout supply tube.
NOTE: Before installing the spout sleeve assembly, make sure the O-ring is properly positioned in the groove on the outside of the sleeve.
Back off the setscrews in the spout sleeve assembly. With a twisting motion, place the spout sleeve assembly over the
spout supply tube and push down to the deck surface. Align the sleeve with the setscrews offset from the center (not
facing directly forward or backward) of the spout supply tube. Tighten the setscrews. Purge the supply tube of debris.
1036164-2-A 4 Kohler Co.
Page 5

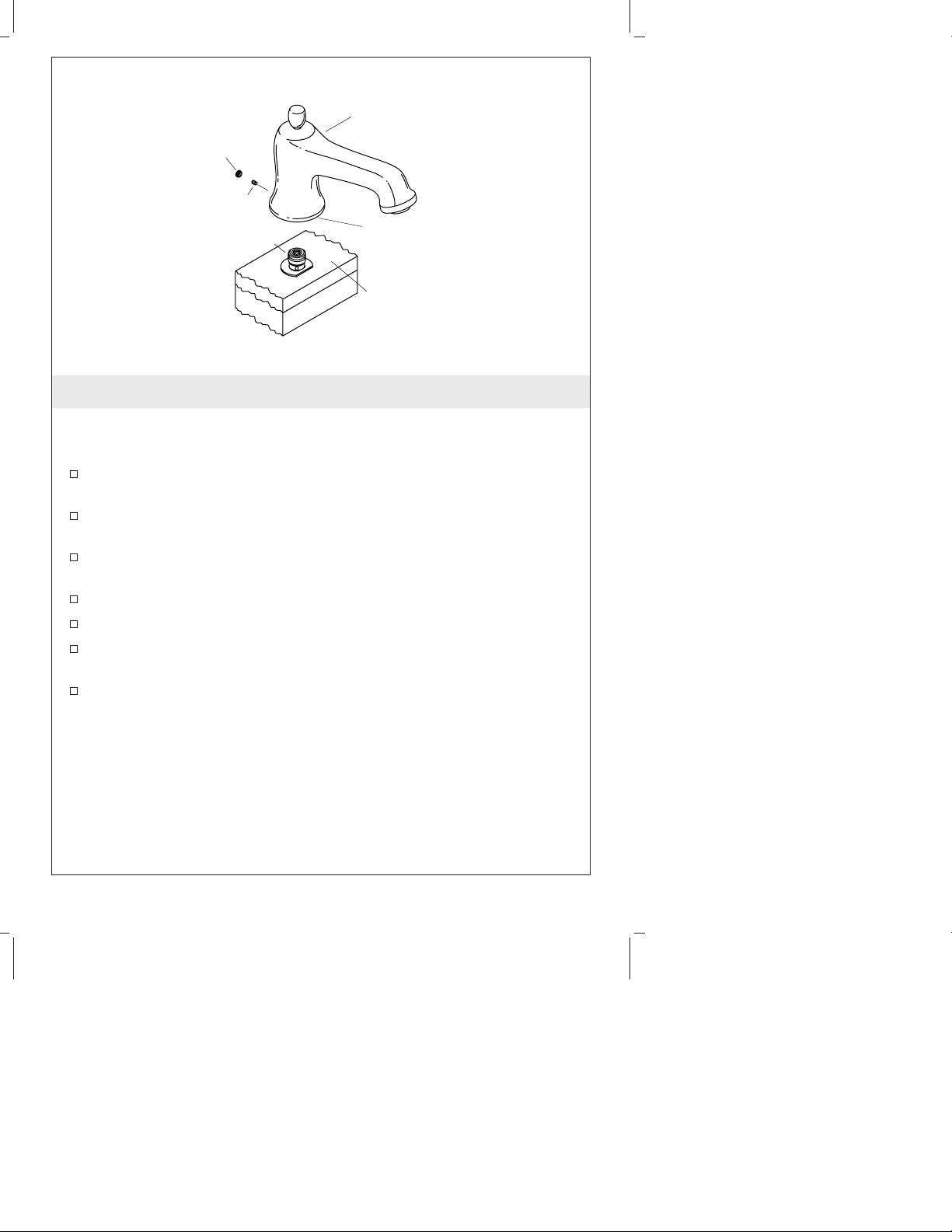

Spout Assembly
Plug Button
Setscrew
Apply
Sleeve
plumbers putty .
Finished Deck

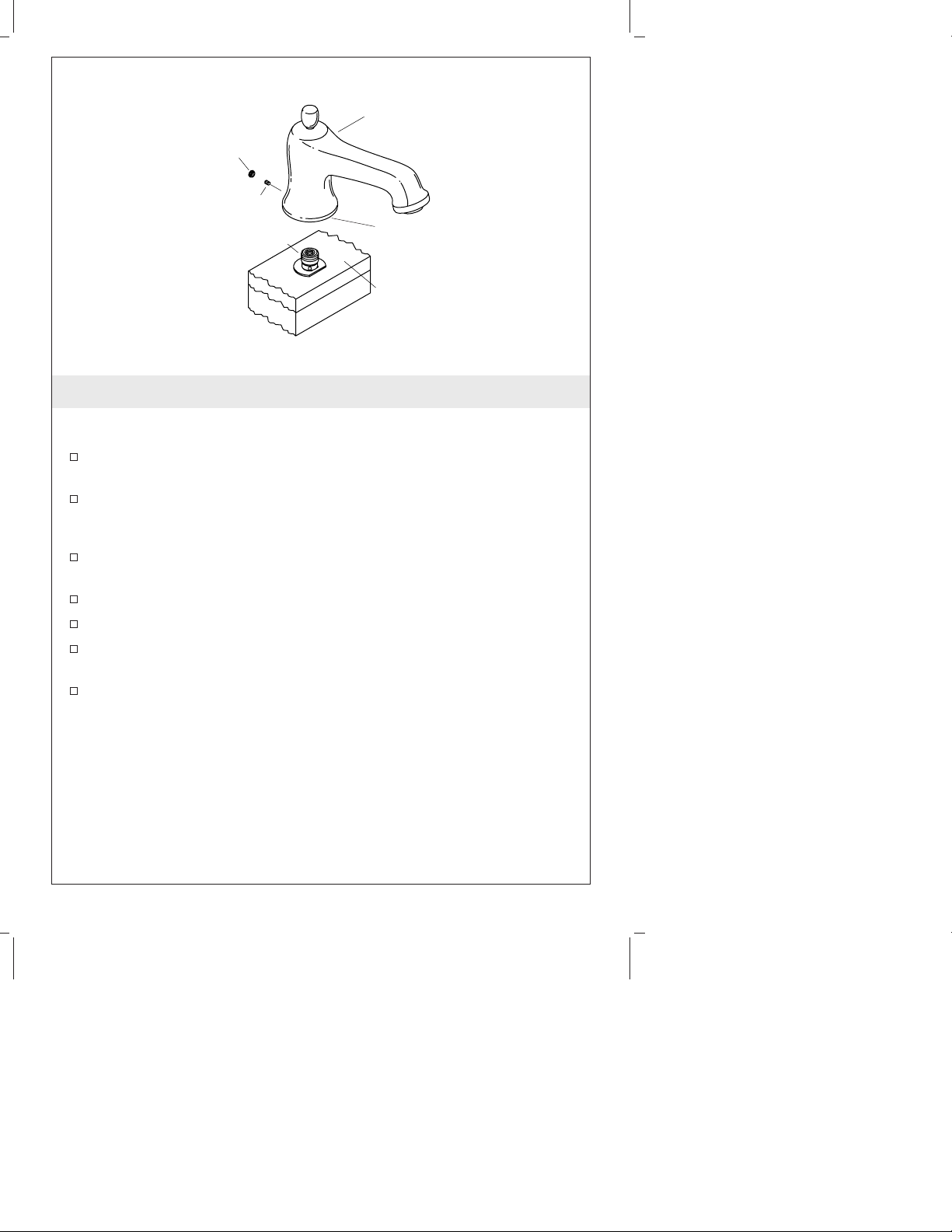

3. Install the Spout
IMPORTANT! Keep the spout supply tube clean above the finished deck to avoid damage to the O-ring seal.
Loosen the spout setscrew until it is clear of the inside wall of the spout.
Apply a ring of plumbers putty or other sealant around the underside of the spout base according to the manufacturer’s instructions.
Position the spout on the sleeve, and carefully press down until the spout contacts the finished deck.
Rotate the spout until it is aligned to face straight forward. Tighten the setscrew. Insert the plug button (if included) over the setscrew, flush with
the spout surface. Remove any excess putty or sealant.
Kohler Co. 5 1036164-2-A
Page 6
Hot Cold
Orientation of Handles in Off Position
Handle
Apply plumbers putty.
Screw
Brass Spline Adapter
Valve Stem Height Measurement
Plastic Spline Adapter
Valve Stem
Valve Body
Threaded Sleeve
Finished Surface
4. Install the Handles
NOTE: There are different handle styles available for this product. Only one style of handle is shown. Installation of all handle styles is identical.
Remove the plaster guards. Measure the distance from the top of the valve stem to the
finished surface. For a valve stem height between 1-13/16″ (4.6 cm) and 2-1/8″ (5.4
cm) use a brass spline adapter and screw. For a valve stem height between 2-1/8″ (5.4 cm) and 2-5/16″ (5.9 cm) use a plastic spline adapter.
If the brass spline adapter is required, attach using the screw supplied. The plastic spline adapter slides on with no attachment.
Position the handle assemblies facing in opposite directions away from the spout.
NOTE: The spline adapter allows fine adjustment of the handle alignment. To adjust, remove the handle and reposition the spline adapter.
Align the handle. Reinstall the handle and check alignment.
1036164-2-A 6 Kohler Co.
Page 7

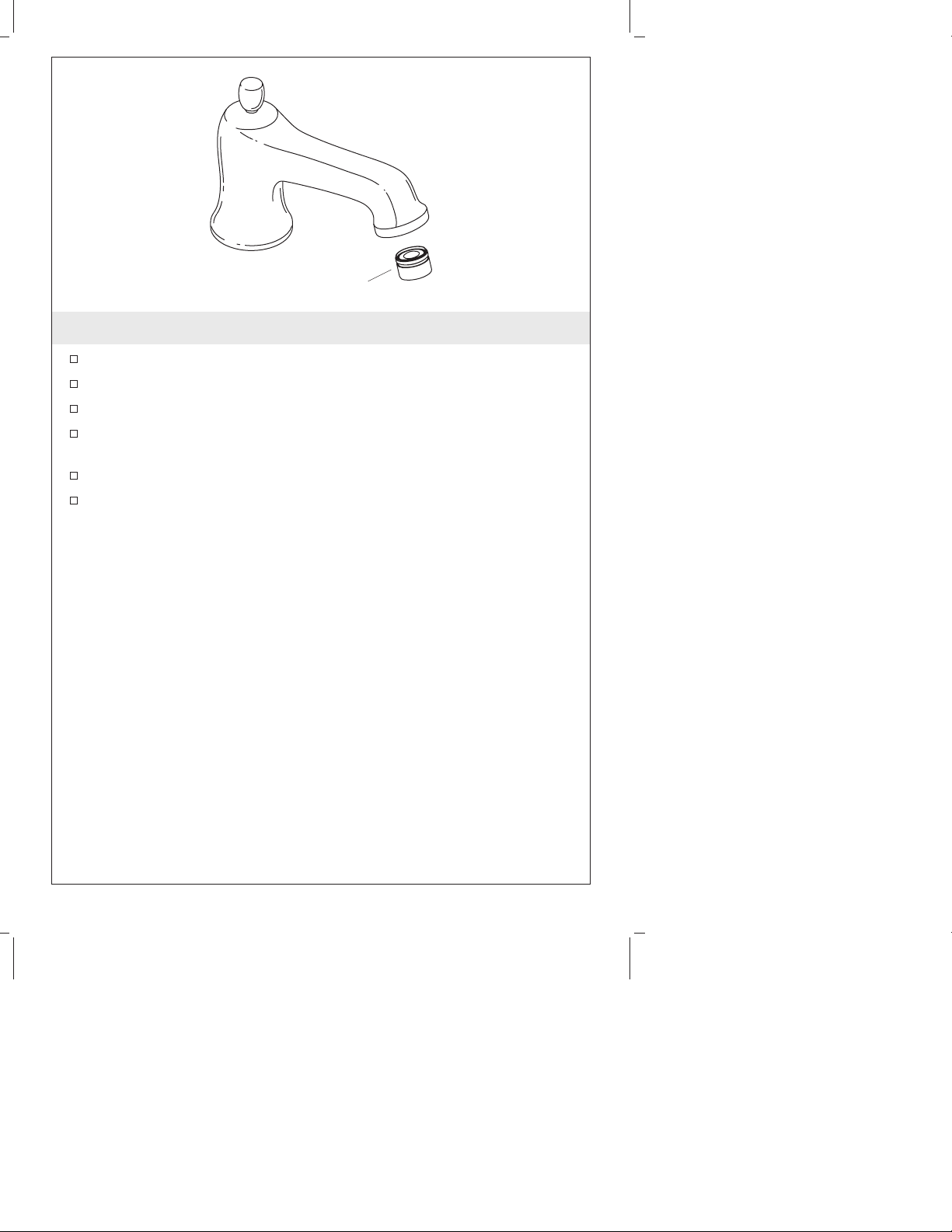

Aerator
5. Complete the Installation
Turn off the water (hot = clockwise, cold = counterclockwise). Remove the aerator assembly. Turn on the main water supply and check for leaks. Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks. Turn off the hot and cold valves. Reinstall the aerator assembly.
Kohler Co. 7 1036164-2-A
Page 8
Guide d’installation
Garniture robinet montage sur baignoire/comptoir

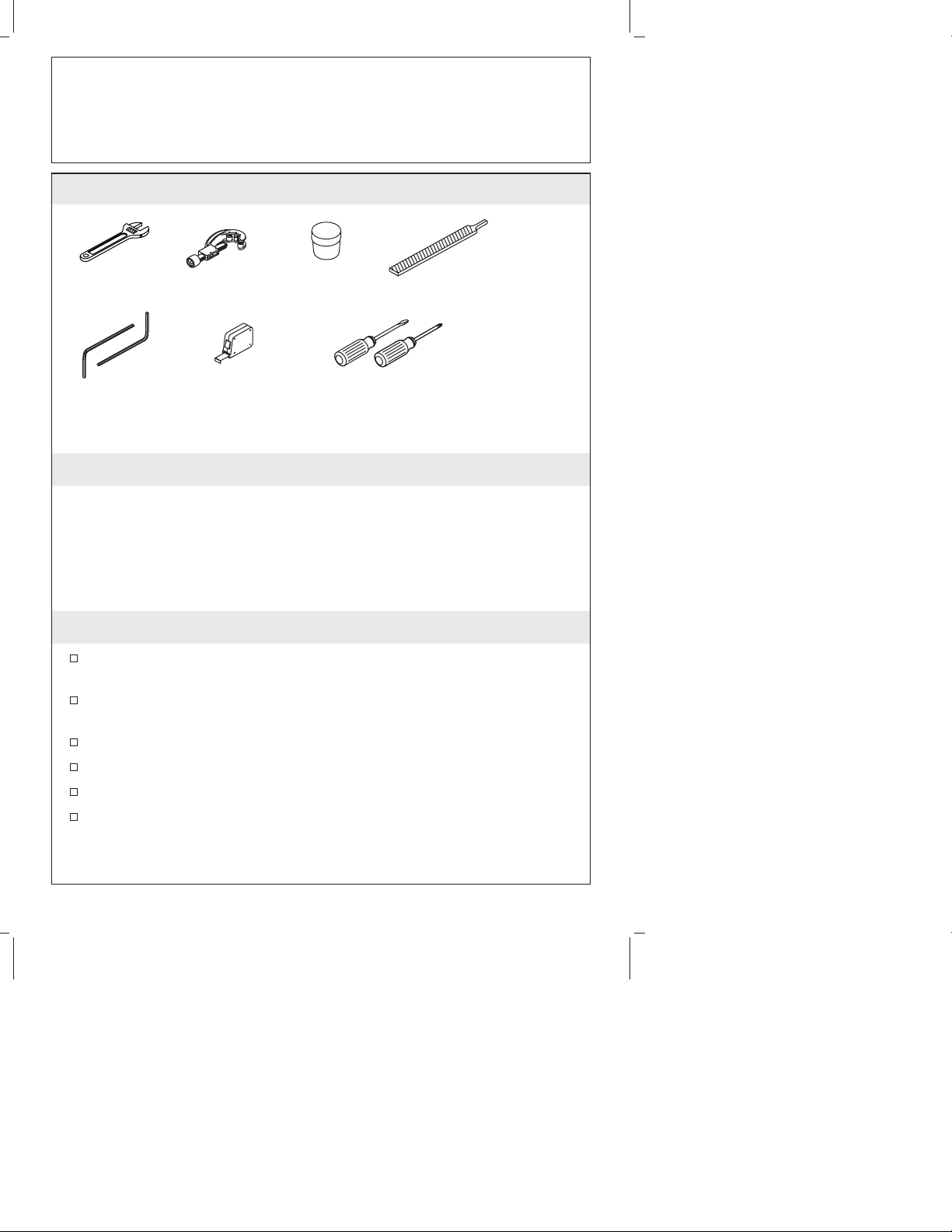

Outils et matériels
Plus:
Clé à molette
Coupe-tubes
Mastic de plombier
Lime
• Chiffon
Clé hexagonale
Mètre ruban
Tournevis assortis
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s’il vous plaît quelques minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de problème d’installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d’avoir choisi la compagnie Kohler.
Avant de commencer
La valve est vendue séparément. Veuillez s’il vous plaît lire les instructions d’installation emballées avec la valve.
Le kit d’installation No.73444 permet une épaisseur additionnelle de 1/2″ (1,3 cm) de carreau.
Veuillez lire toutes les instructions avant de commencer. Couper l’alimentation d’eau principale. Respecter tous les codes de plomberie et de bâtiment locaux. Compléter le matériau du comptoir fini avant d’installer.
Kohler Co. Français-1 1036164-2-A
Page 9
Avant de commencer (cont.)
Avant l’installation, déballer la garniture du nouveau robinet et l’examiner pour en déceler tout dommage. Remettre le robinet dans l’emballage jusqu’à l’installation.
Kohler Co. se réserve le droit d’apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.
Kohler Co. Français-2 1036164-2-A
Page 10

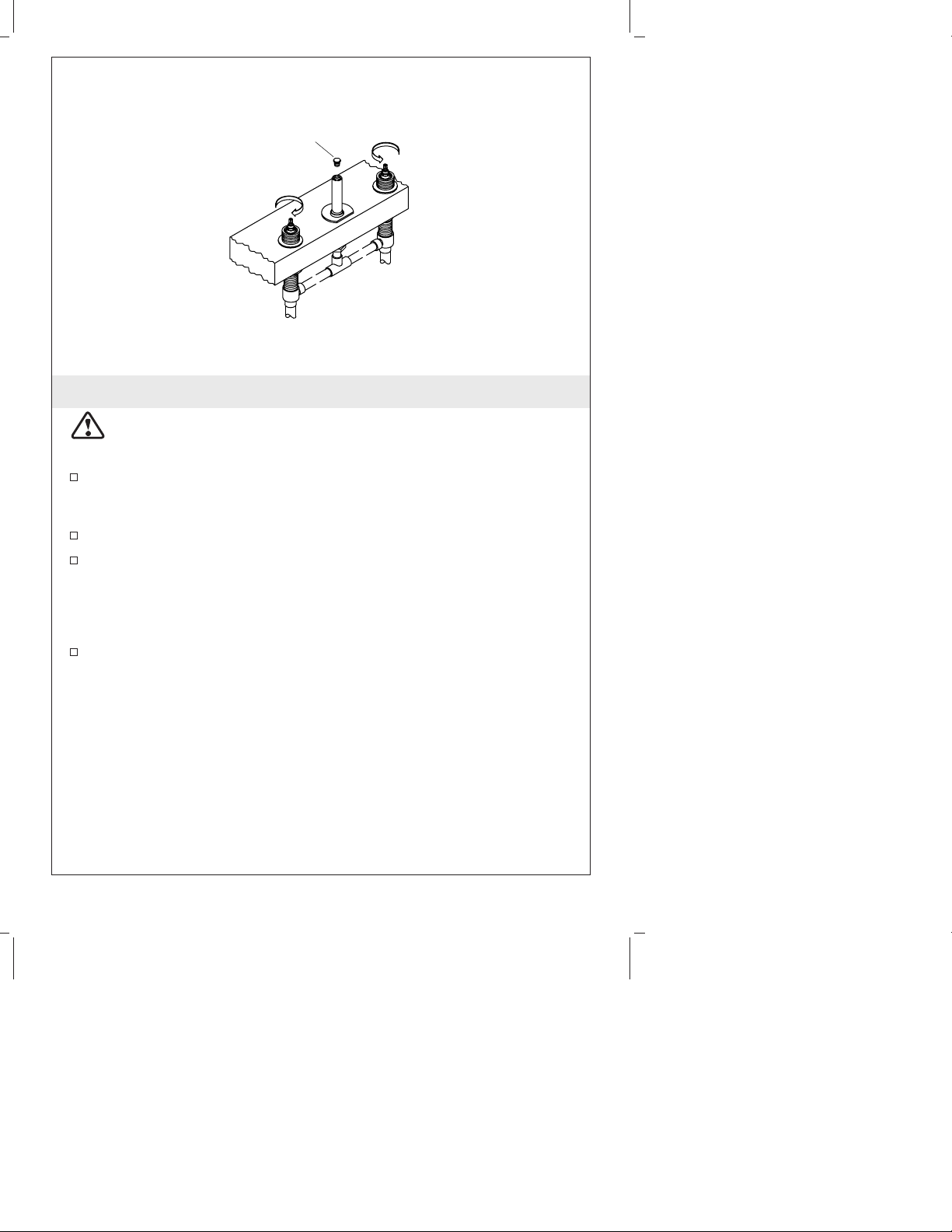

Bouchon du tuyau
Fermer l'eau chaude
Fermer l'eau froide
1. Retirer le bouchon du tube
AVERTISSEMENT : Risque de blessure corporelle. Les canalisations peuvent être pressurisées. Ne pas se pencher sur le bouchon du tube au moment de le tourner et de le retirer.
S’assurer que les robinets soient fermés (côté froid complètement vers la gauche, côté chaud complètement vers la droite).
Fermer l’alimentation d’eau principale. Enrouler une serviette autour du bouchon du tube pour
empêcher l’eau de gicler.
IMPORTANT ! L’eau pourrait s’écouler du tube d’alimentation d’eau lorsque le bouchon est retiré.
Retirer le bouchon de tuyau avec précaution.
1036164-2-A Français-3 Kohler Co.
Page 11
Ensemble de manchon du bec
Comptoir brut
1-1/4" (3,2 cm)
Finition carrelée
Comptoir brut
Vis de retenue
Rondelle
Tuyau d'alimentation du bec
2. Se préparer pour l’installation du bec
Retirer le renfort de plâtre du tube d’alimentation du bec. Couper le tube d’alimentation du bec à 1-1/4″ (3,2 cm) au-dessus
du rebord, du comptoir fini ou du carrelage. Retirer les ébarbures du tube d’alimentation du bec afin d’éviter
l’endommagement du joint torique sur l’ensemble du manchon du bec.
Comptoir fini
REMARQUE : La rondelle est inutile dans le cas d’une installation sur rebord/comptoir fini.
Si l’installation comprend un comptoir brut carrelé, glisser la rondelle, côté plat dirigé vers l’avant, sur le tube d’alimentation du bec.
REMARQUE : Avant d’installer l’ensemble du manchon du bec, s’assurer que le joint torique soit proprement positionné dans la rainure à l’extérieur du manchon.
Desserrer les vis de retenue sur l’ensemble du manchon du bec. En tournant légèrement, placer l’ensemble du manchon du bec
sur le tuyau d’alimentation du bec et presser vers le bas jusqu’au contact avec la surface du comptoir.
Aligner le manchon avec les vis de retenues contre balancées du centre (ne faisant pas directement face vers l’avant ou l’arrière) du tube d’alimentation du bec.
Kohler Co. Français-4 1036164-2-A
Page 12
Se préparer pour l’installation du bec (cont.)
Serrer les vis de retenue. Purger le tube d’alimentation de tous débris.
1036164-2-A Français-5 Kohler Co.
Page 13
Ensemble du bec
Bouchon
Vis de retenue
Manchon
Appliquer du mastic de plomberie.
Comptoir fini
3. Installer le bec
IMPORTANT ! Garder le tube d’alimentation du bec propre au-dessus du comptoir pour éviter l’endommagement du joint torique.
Desserrer la vis de retenue du bec jusqu’à ce qu’elle soit dégagée de l’intérieur de la paroi interne du bec.
Appliquer du mastic de plombier ou équivalent au-dessous de la base du bec selon les instructions du fabricant du mastic.
Positionner le bec sur le manchon, et presser délicatement vers le bas jusqu’à ce que le bec touche le comptoir fini.
Pivoter le bec jusqu’à ce qu’il soit aligné de face. Serrer la vis de retenue. Insérer le bouchon (si inclus) sur la vis de retenue, à égalité avec
la surface du bec. Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Kohler Co. Français-6 1036164-2-A
Page 14

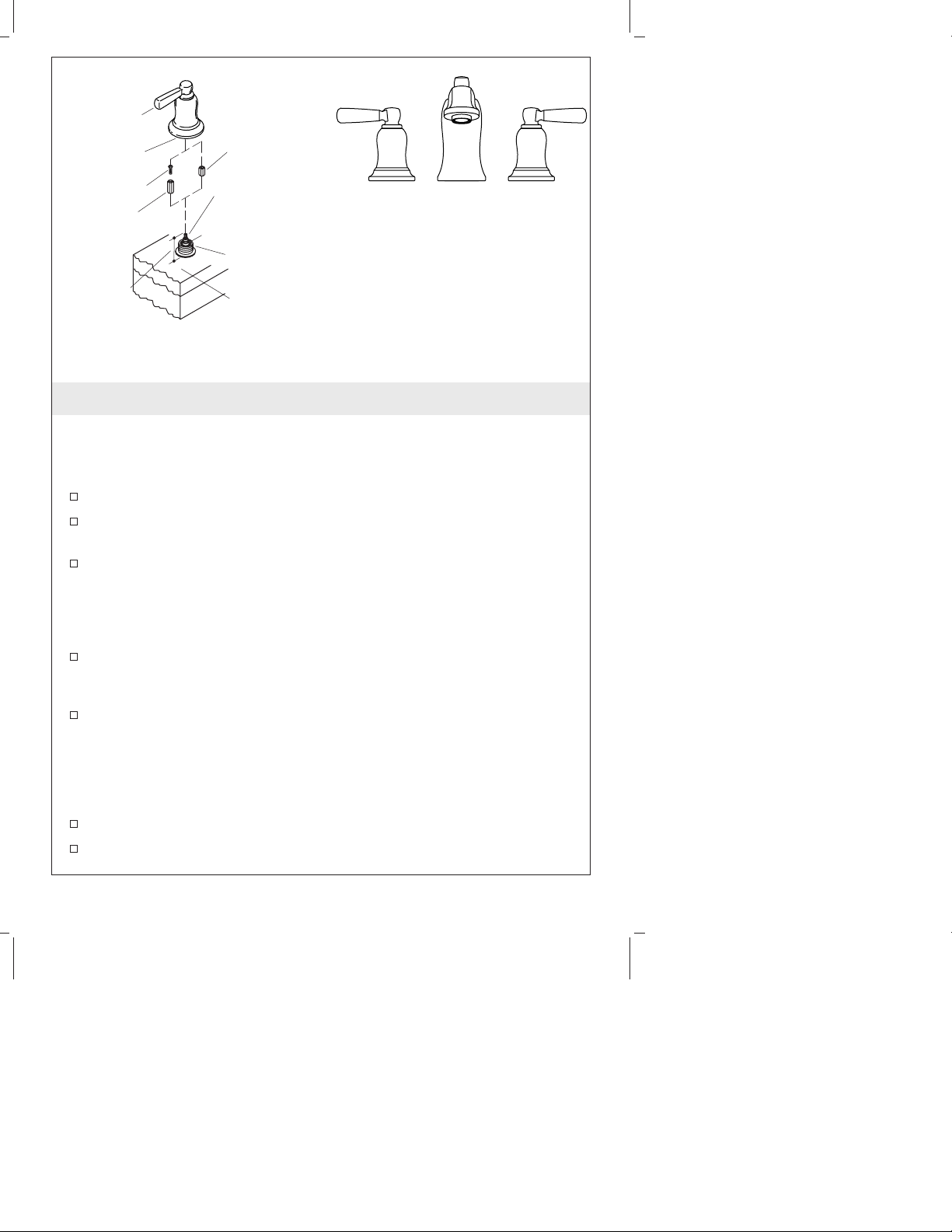

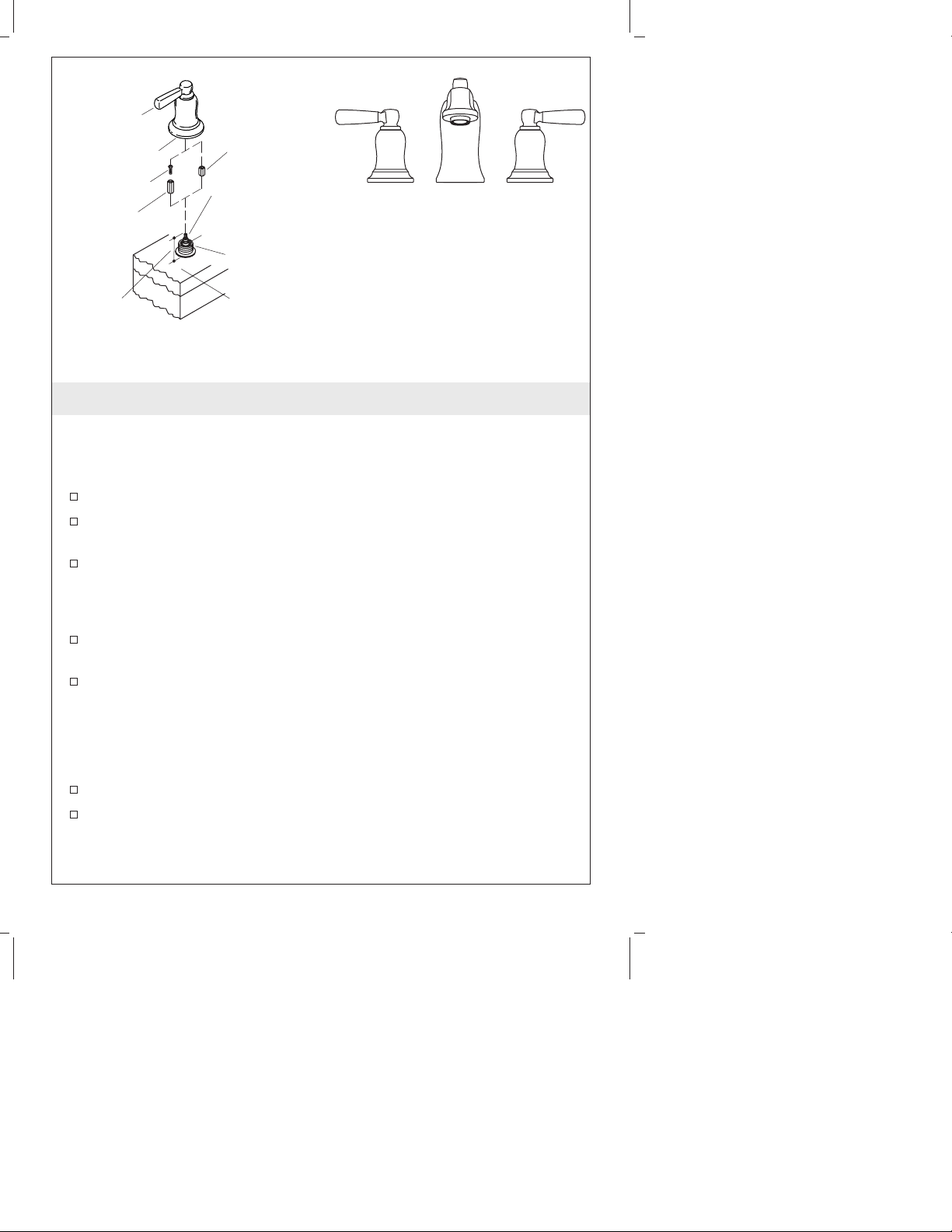

Poignée
Appliquer du mastic de plomberie.
Vis
Adaptateur à cannelures en laiton
Adaptateur à cannelures en plastique
Tige de la valve
Corps de valve
Manchon fileté
Chaud Froid
Orientation des poignées en position fermeture
Measure de hauteur tige valve
Surface finie
4. Installer les poignées
REMARQUE : Il y a des styles de poignée différents disponibles pour ce produit. Un seul style de poignée est montré uniquement. L’installation de tous les styles de poignée est identique.
Retirer les renforts en plâtre. Mesurer la distance depuis le dessus de la tige de la valve à la
surface finie. Utiliser l’adaptateur à cannelures en laiton et la vis pour une
hauteur de tige de valve comprise entre 1-13/16″ (4,6 cm) et 2-1/8″ (5,4 cm). Utiliser l’adaptateur à cannelures en plastique pour une hauteur de tige de valve comprise entre 2-1/8″ (5,4 cm)]et 2-5/16″ (5,9 cm).
Si l’adaptateur à cannelures en laiton est requis, raccorder avec la vis fournie. L’adaptateur à cannelures en plastique s’adapte sans attache.
Positionner les ensembles de poignées de façon à ce qu’elles soient en directions opposées, loin du bec.
REMARQUE : L’adaptateur à cannelures permet un alignement minutieux de la poignée. Pour ajuster, retirer la poignée et repositionner l’adaptateur à cannelures.
Aligner la poignée. Réinstaller la poignée et vérifier l’alignement.
1036164-2-A Français-7 Kohler Co.
Page 15

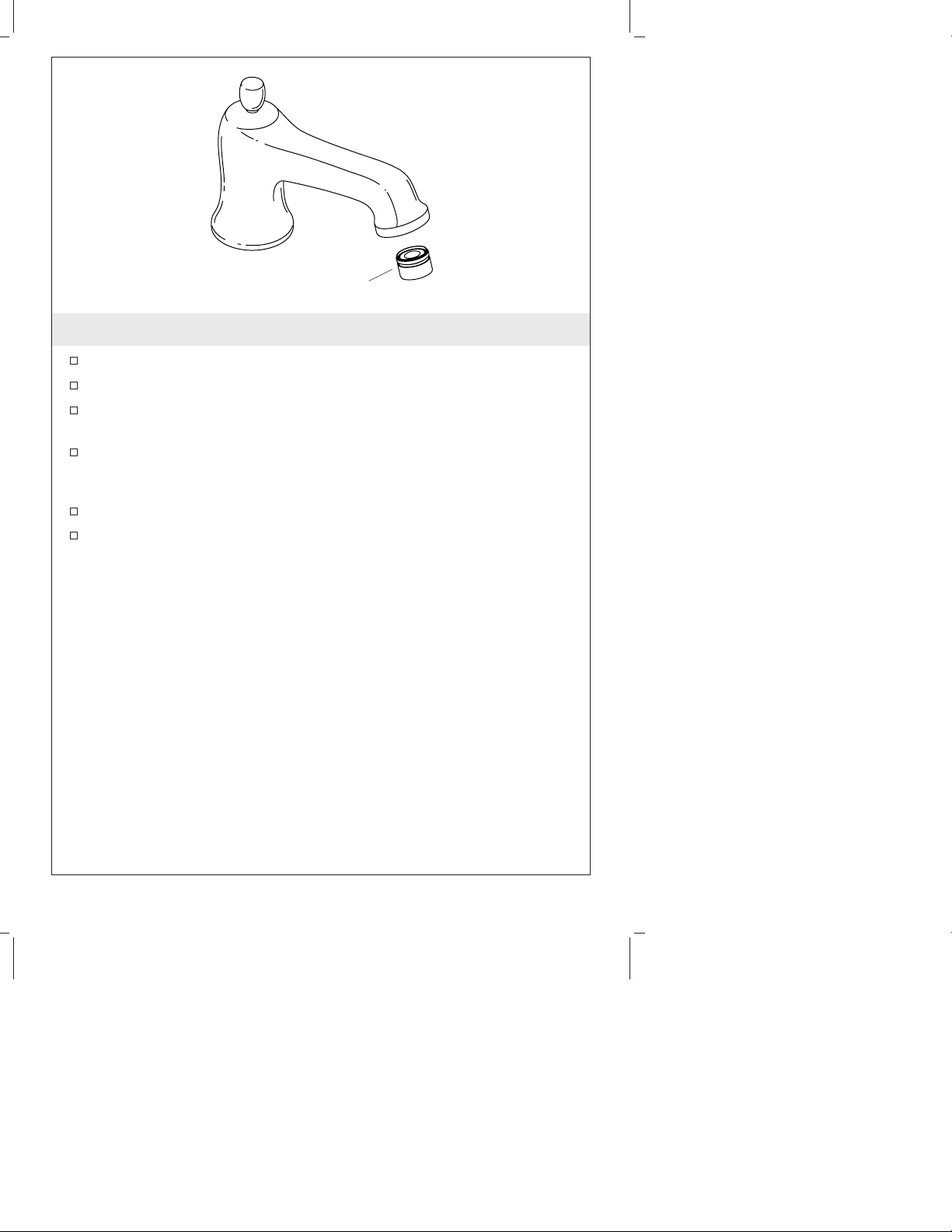

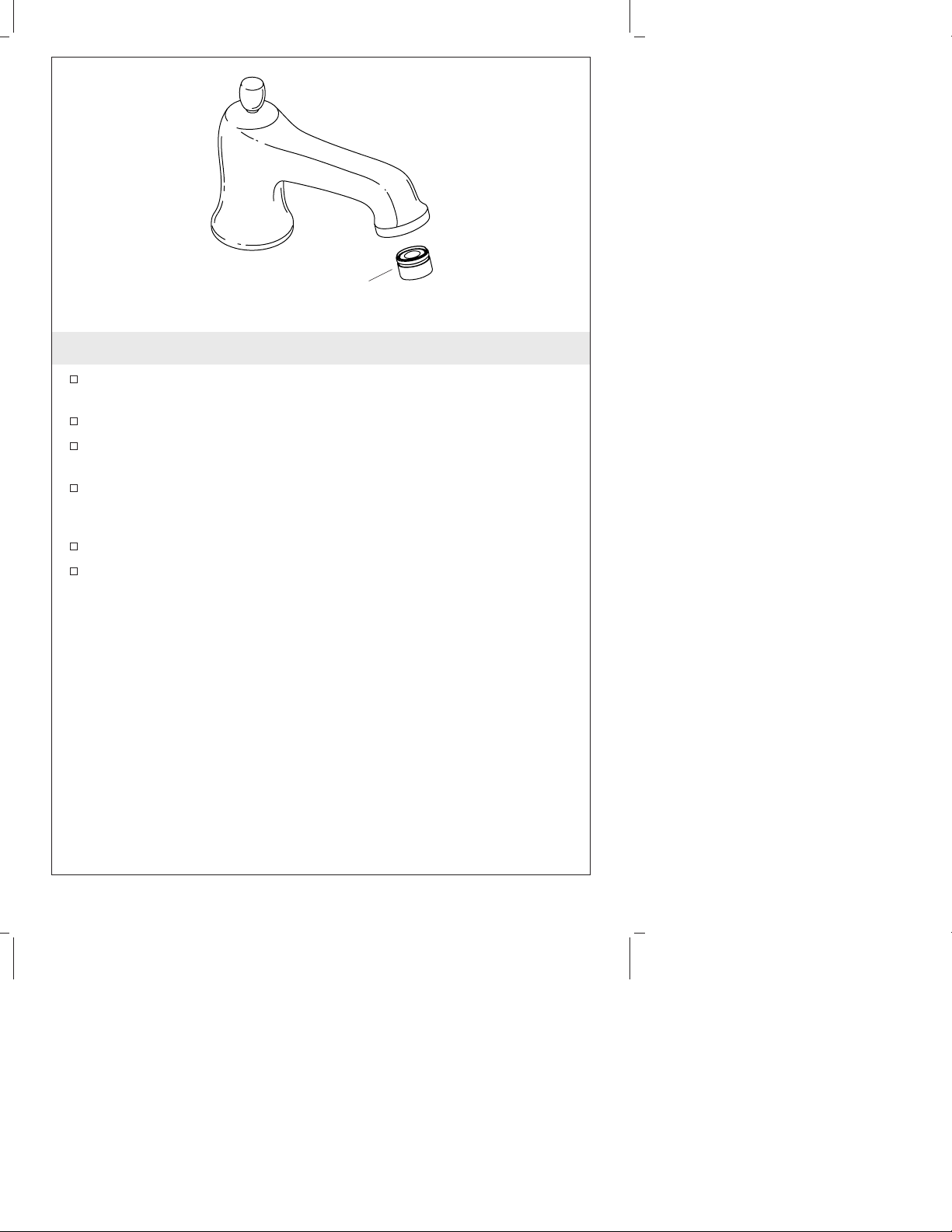

Tuyau d'alimentation du bec
5. Compléter l’installation
Couper l’alimentation d’eau (chaud = vers la droite, froid = vers la gauche).
Retirer l’ensemble de l’aérateur. Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec pour chasser tous les débris. Vérifier s’ilyades fuites.
Fermer les valves d’eau chaude et froide. Réinstaller l’ensemble aérateur.
Kohler Co. Français-8 1036164-2-A
Page 16
Guía de instalación
Guarnición de grifería de montaje en cubierta o bañera
Herramientas y materiales
Más:
Llave ajustable
Cortatubos
Masilla de plomería
Lima
• Trapo
Llave hexagonal
Cinta métrica
Surtido de destornilladores
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.
Antes de comenzar
La válvula se vende por separado. Lea las instrucciones incluidas con la válvula para ver los procedimientos de instalación.
El juego de instalación profunda n° 73444 le permite utilizar azulejos con un espesor adicional de 1/2″ (1,3 cm).
Lea estas instrucciones atentamente antes de comenzar. Cierre el suministro principal de agua. Cumpla con todos los códigos locales de plomería y de
construcción. Termine el revestimiento de la cubierta antes de comenzar la
instalación.
Kohler Co. Español-1 1036164-2-A
Page 17
Antes de comenzar (cont.)
Antes de la instalación, desembale la guarnición de la grifería nueva y revísela para ver si está dañada. Vuelva a colocarla en la caja hasta que la instale.
La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.
Kohler Co. Español-2 1036164-2-A
Page 18
Tapón
de tubo
Cierre el agua caliente
Cierre el agua fría
1. Retire el tapón de tubo
ADVERTENCIA: Riesgo de lesiones personales. Las tuberías pueden estar presurizadas. No se incline sobre el tapón de tubo cuando gire o retire el tapón.
Verifique que las válvulas estén cerradas (agua fría = completamente a la izquierda; agua caliente = completamente a la derecha).
Cierre el suministro de agua. Envuelva el tapón de tubo en un trapo para impedir que el agua
salga a presión.
¡IMPORTANTE! Puede que salga agua del tubo de suministro cuando se quite el tapón.
Quite el tapón de tubo con cuidado.
1036164-2-A Español-3 Kohler Co.
Page 19
Montaje de la manga del
1-1/4" (3,2 cm)
Acabado con azulejos
Cubierta no acabada
Tornillos de fijación
Arandela Tubo de
suministro del surtidor
surtidor
Cubierta no acabada
2. Prepare la instalación del surtidor
Retire el protector de yeso del tubo de suministro del surtidor. Corte 1-1/4″ (3,2 cm) del tubo de suministro del surtidor por
encima del borde, cubierta acabada o azulejo. Elimine las rebabas del tubo de suministro del surtidor para
evitar dañar el sello del empaque de anillo (O-ring) en el montaje de la manga del surtidor.
Cubierta acabada
NOTA: La arandela no es necesaria para las instalaciones sobre la cubierta acabada/borde de bañera.
Si la instalación incluye una cubierta no acabada revestida de azulejos, deslice una arandela (con el lado plano orientado hacia el frente) por el tubo de suministro del surtidor.
NOTA: Antes de instalar montaje de la manga del surtidor, asegúrese de que el empaque de anillo (O-ring) esté correctamente colocado en la ranura de la parte exterior de la manga.
Desenrosque levemente los tornillos de fijación en el montaje de la manga del surtidor.
Con un movimiento giratorio, coloque el montaje de la manga del surtidor sobre el tubo de suministro del surtidor y presione sobre éste hasta llegar a la superficie de la cubierta.
Kohler Co. Español-4 1036164-2-A
Page 20
Prepare la instalación del surtidor (cont.)
Alinee la manga con los tornillos de fijación descentrados (sin estar orientados hacia el frente o hacia atrás) del tubo de suministro del surtidor.
Apriete los tornillos de fijación. Purgue el tubo de suministro para eliminar la suciedad.
1036164-2-A Español-5 Kohler Co.
Page 21

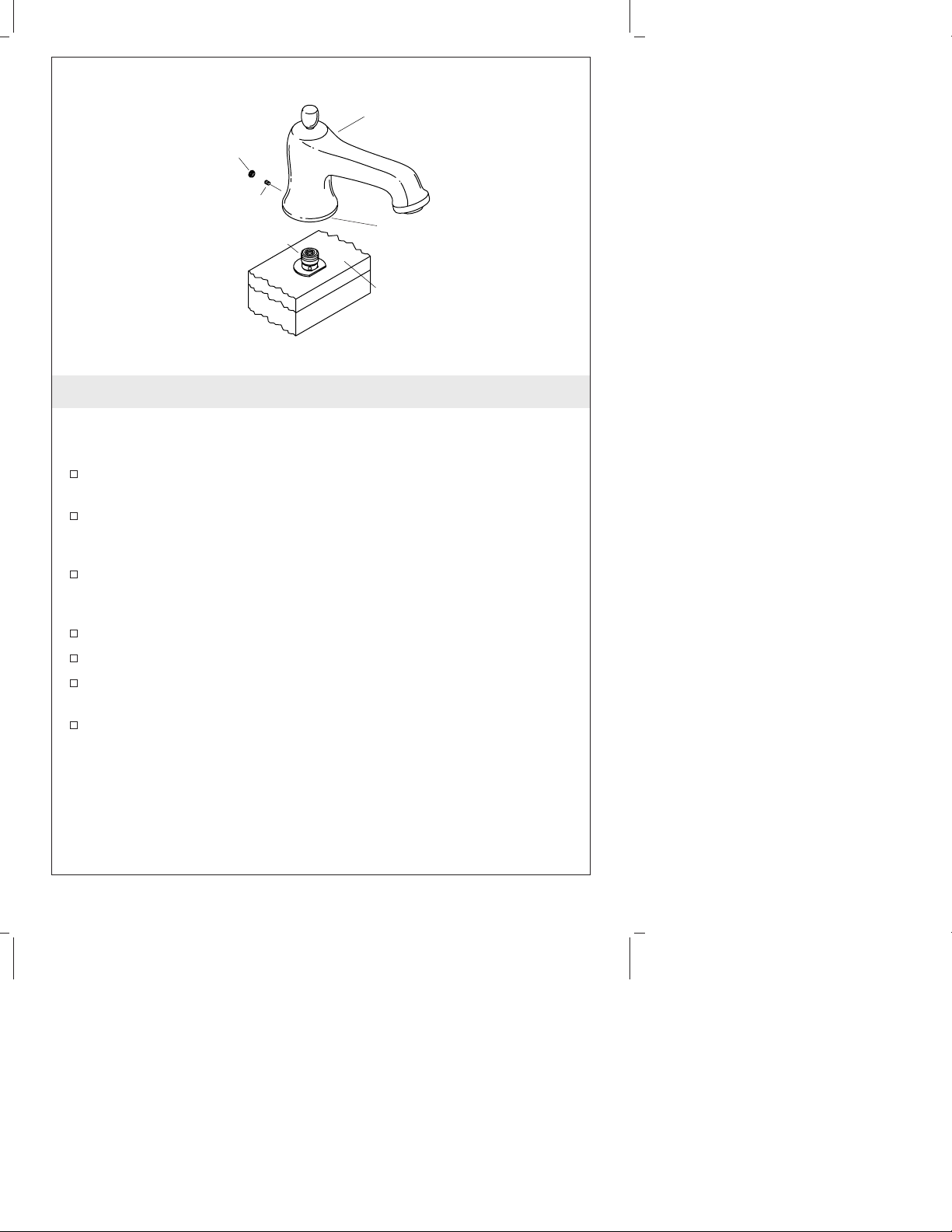

Montaje del surtidor
T apón
T ornillo de fijación
Manga
Aplique masilla de plomería.
Cubierta acabada
3. Instale el surtidor
¡IMPORTANTE! Mantenga limpio el tubo de suministro del surtidor por encima de la cubierta acabada para evitar dañar el sello del empaque de anillo (O-ring).
Afloje el tornillo de fijación del surtidor hasta que no esté en la pared interior del surtidor.
Aplique una tira de masilla de plomería u otro sellador por debajo de la base del surtidor según las instrucciones del fabricante.
Coloque el surtidor en la manga y presione hacia abajo con cuidado hasta que el surtidor esté en contacto con la cubierta acabada.
Gire el surtidor hasta que esté alineado hacia el frente. Apriete el tornillo de fijación. Inserte el tapón (si está incluido) sobre el tornillo de fijación, a ras
de la superficie del surtidor. Elimine el exceso de masilla de plomería o sellador.
Kohler Co. Español-6 1036164-2-A
Page 22
Manija
Aplique masilla de plomería.
Tornillo
Adaptador de ranura de latón
Medida de la altura de la espiga de válvula
Adaptador de ranura de plástico
Espiga de la válvula
Cuerpo de válvula
Manga roscada
Superficie acabada
Agua caliente
Orientación de las manijas en posición cerrada
4. Instale las manijas
NOTA: Hay diversos estilos de manijas disponibles para este producto. Sólo se ha ilustrado un estilo de manija. La instalación de todos los estilos de manijas es idéntica.
Retire los protectores de yeso. Mida la distancia entre la parte superior de la espiga de válvula
hasta la superficie acabada. Utilice un adaptador de ranura de latón y un tornillo, en caso de
que la altura de la espiga de la válvula sea entre 1-13/16″ (4,6 cm) y 2-1/8″ (5,4 cm). Utilice el adaptador de ranura de plástico cuando la altura de la espiga de la válvula sea entre 2-1/8″ (5,4 cm) y 2-5/16″ (5,9 cm).
Si es necesario utilizar el adaptador de ranura de latón, móntelo con el tornillo incluido. El adaptador de ranura de plástico se ajusta sin necesidad de tornillos.
Coloque los montajes de la manija orientados en dirección contraria respecto al montaje del surtidor.
Agua fría
NOTA: El adaptador de ranura permite realizar ajustes en la manija para alinearla. Para ajustarla, retire la manija y vuelva a colocar el adaptador de ranura.
Alinee la manija. Vuelva a instalar la manija y verifique la alineación.
1036164-2-A Español-7 Kohler Co.
Page 23
Aireador
5. Termine la instalación
Cierre el agua (caliente = derecha, fría = izquierda). Retire el montaje del aireador. Abra el suministro principal de agua y verifique que no haya
fugas. Abra las válvulas del agua fría y caliente y deje correr el agua por
el surtidor para eliminar los residuos. Verifique que no haya fugas.
Cierre las válvulas del agua fría y caliente. Vuelva a instalar el montaje del aireador.
Kohler Co. Español-8 1036164-2-A
Page 24
USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
1036164-2-A
Loading...
