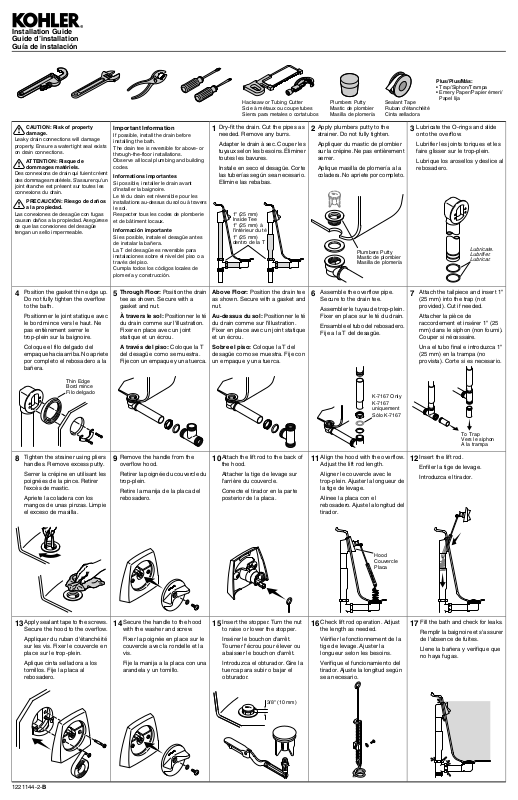

Page 1
Installation Guide
Guide d’installation
Guía de instalación
Hacksaw or Tubing Cutter
Scie à métaux ou coupe tubes
Sierra para metales o cortatubos
Plumbers Putty
Mastic de plombier
Masilla de plomería
Sealant Tape
Ruban d'étanchéité
Cinta selladora
Plus/Plus/Más:
• Trap/Siphon/Trampa
• Emery Paper/Papier émeri/
Papel lija
CAUTION: Risk of property
damage.
Leaky drain connections will damage
property. Ensure a watertight seal exists
on drain connections.
ATTENTION: Risque de
dommages matériels.
Des connexions de drain qui fuient créent
des dommages matériels. S'assurer qu'un
joint étanche est présent sur toutes les
connexions du drain.
PRECAUCIÓN: Riesgo de daños
a la propiedad.
Las conexiones de desagüe con fugas
causan daños a la propiedad. Asegúrese
de que las conexiones del desagüe
tengan un sello impermeable.

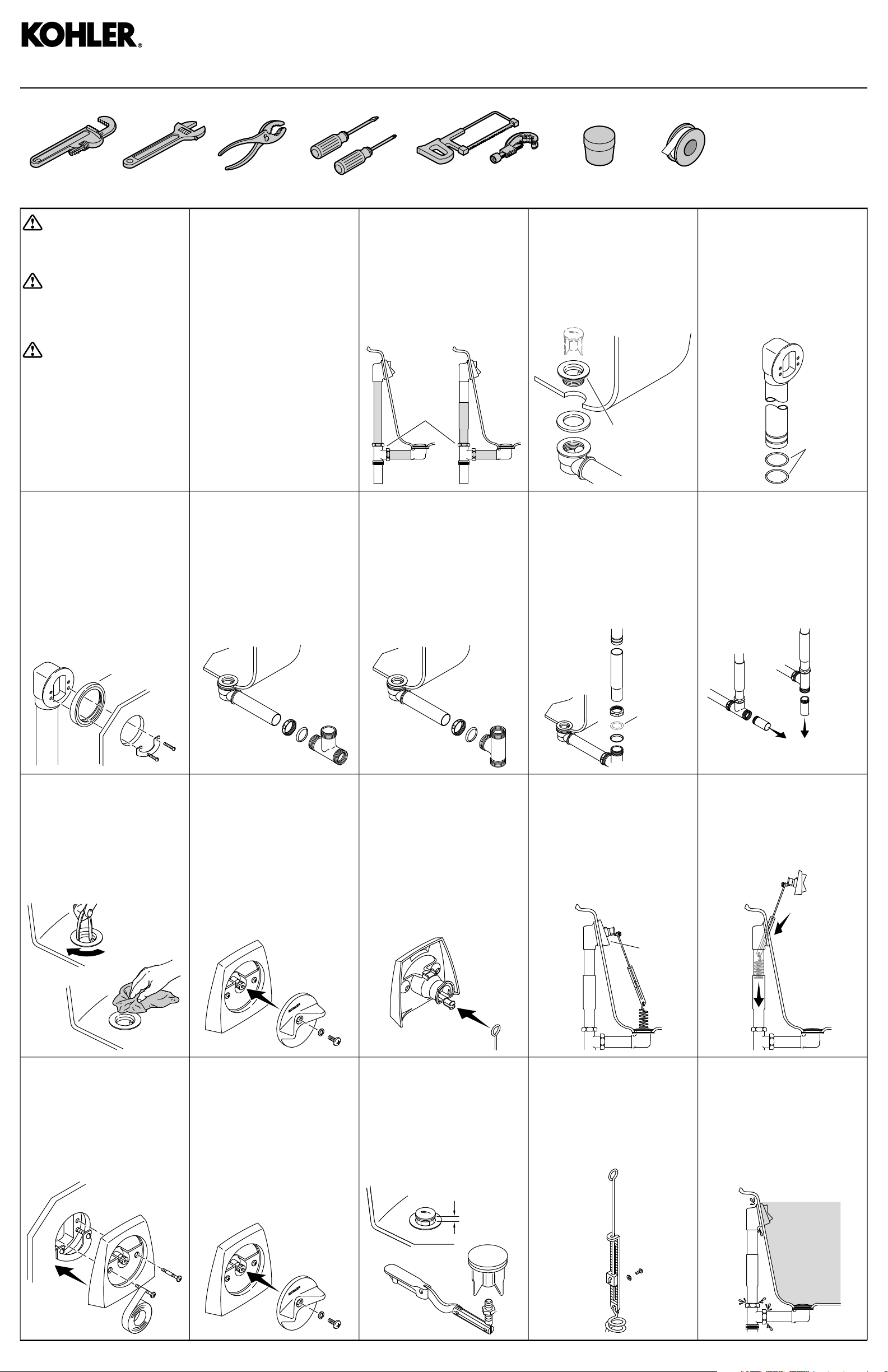

Position the gasket thin edge up.
4
Do not fully tighten the overflow
to the bath.
Positionner le joint statique avec
le bord mince vers le haut. Ne
pas entièrement serrer le
trop-plein sur la baignoire.
Coloque el filo delgado del
empaque hacia arriba. No apriete
por completo el rebosadero a la
bañera.
Important Information
If possible, install the drain before
installing the bath.
The drain tee is reversible for above- or
through-the-floor installations.
Observe all local plumbing and building
codes.
Informations importantes
Si possible, installer le drain avant
d'installer la baignoire.
Le té du drain est réversible pour les
installations au-dessus du sol ou à travers
le sol.
Respecter tous les codes de plomberie
et de bâtiment locaux.
Información importante
Si es posible, instale el desagüe antes
de instalar la bañera.
La T del desagüe es reversible para
instalaciones sobre el nivel del piso o a
través del piso.
Cumpla todos los códigos locales de
plomería y construcción.
Through Floor: Position the drain
5
tee as shown. Secure with a
gasket and nut.
À travers le sol: Positionner le té
du drain comme sur l'illustration.
Fixer en place avec un joint
statique et un écrou.
A través del piso: Coloque la T
del desagüe como se muestra.
Fije con un empaque y una tuerca.
Dry-fit the drain. Cut the pipes as
1
needed. Remove any burrs.
Adapter le drain à sec. Couper les
tuyaux selon les besoins. Éliminer
toutes les bavures.
Instale en seco el desagüe. Corte
las tuberías según sea necesario.
Elimine las rebabas.
1" (25 mm)
Inside Tee
1" (25 mm) à
l'intérieur du té
1" (25 mm)
dentro de la T
Above Floor: Position the drain tee
as shown. Secure with a gasket and
nut.
Au-dessus du sol: Positionner le té
du drain comme sur l'illustration.
Fixer en place avec un joint statique
et un écrou.
Sobre el piso: Coloque la T del
desagüe como se muestra. Fije con
un empaque y una tuerca.
Apply plumbers putty to the
2
strainer. Do not fully tighten.
Appliquer du mastic de plombier
sur la crépine. Ne pas entièrement
serrer.
Aplique masilla de plomería a la
coladera. No apriete por completo.
Plumbers Putty
Mastic de plombier
Masilla de plomería
Assemble the overflow pipe.
6
Secure to the drain tee.
Assembler le tuyau de trop-plein.
Fixer en place sur le té du drain.
Ensamble el tubo del rebosadero.
Fije a la T del desagüe.
Lubricate the O-rings and slide
3
onto the overflow.
Lubrifier les joints toriques et les
faire glisser sur le trop-plein.
Lubrique los arosellos y deslice al
rebosadero.
Lubricate.
Lubrifier.
Lubricar.
Attach the tailpiece and insert 1"
7
(25 mm) into the trap (not
provided). Cut if needed.
Attacher la pièce de
raccordement et insérer 1" (25
mm) dans le siphon (non fourni).
Couper si nécessaire.
Una el tubo final e introduzca 1"
(25 mm) en la trampa (no
provista). Corte si es necesario.
Thin Edge
Bord mince
Filo delgado
Tighten the strainer using pliers
8
handles. Remove excess putty.
Serrer la crépine en utilisant les
poignées de la pince. Retirer
l'excès de mastic.
Apriete la coladera con los
mangos de unas pinzas. Limpie
el exceso de masilla.
Remove the handle from the
9
overflow hood.
Retirer la poignée du couvercle du
trop-plein.
Retire la manija de la placa del
rebosadero.
Attach the lift rod to the back of
10
the hood.
Attacher la tige de levage sur
l'arrière du couvercle.
Conecte el tirador en la parte
posterior de la placa.
K-7167 Only
K-7167
uniquement
Sólo K-7167
Align the hood with the overflow.
11
Adjust the lift rod length.
Aligner le couvercle avec le
trop-plein. Ajuster la longueur de
la tige de levage.
Alinee la placa con el
rebosadero. Ajuste la longitud del
tirador.
Hood
Couvercle
Placa
Insert the lift rod.
12
Enfiler la tige de levage.
Introduzca el tirador.
To Trap
Vers le siphon
A la trampa
Apply sealant tape to the screws.
13
Secure the hood to the overflow.
Appliquer du ruban d'étanchéité
sur les vis. Fixer le couvercle en
place sur le trop-plein.
Aplique cinta selladora a los
tornillos. Fije la placa al
rebosadero.
1221144-2-B
Secure the handle to the hood
14
with the washer and screw.
Fixer la poignée en place sur le
couvercle avec la rondelle et la
vis.
Fije la manija a la placa con una
arandela y un tornillo.
Insert the stopper. Turn the nut
15
to raise or lower the stopper.
Insérer le bouchon d'arrêt.
Tourner l'écrou pour élever ou
abaisser le bouchon d'arrêt.
Introduzca el obturador. Gire la
tuerca para subir o bajar el
obturador.
3/8" (10 mm)
Check lift rod operation. Adjust
16
the length as needed.
Vérifier le fonctionnement de la
tige de levage. Ajuster la
longueur selon les besoins.
Verifique el funcionamiento del
tirador. Ajuste la longitud según
sea necesario.
Fill the bath and check for leaks.
17
Remplir la baignoire et s'assurer
de l'absence de fuites.
Llene la bañera y verifique que
no haya fugas.
Page 2
Need help? Contact the KOHLER Customer Care Center at
1-800-4KOHLER (1-800-456-4537).
For service parts information, visit
.kohler.com/serviceparts.
www
For care and cleaning and other information, visit
.us.kohler.com.
www
ONE-YEAR LIMITED WARRANTY
KOHLER plumbing products are warranted to be free of defects
in material and workmanship for one year from date of
installation.
Kohler Co. will, at its election, repair, replace or make
appropriate adjustment where Kohler Co. inspection discloses
any such defects occurring in normal usage within one (1) year
after installation. Kohler Co. is not responsible for removal or
installation costs. Use of in-tank toilet cleaners will void the
warranty.
To obtain warranty service contact Kohler Co. either through
your Dealer, Plumbing Contractor, Home Center or E-tailer, or
by writing Kohler Co., Attn.: Customer Care Center, 444 Highland
Drive, Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER
(1-800-456-4537) from within the USA and Canada, and
001-800-456-4537 from within Mexico, or visit www
within the USA, www.ca.kohler.com from within Canada, or
.mx.kohler.com in Mexico.
www
IMPLIED WARRANTIES INCLUDING THAT OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO
THE DURATION OF THIS WARRANTY. KOHLER CO.
AND/OR SELLER DISCLAIM ANY LIABILITY FOR SPECIAL,
INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some
states/provinces do not allow limitations on how long an implied
warranty lasts, or the exclusion or limitation of special, incidental
or consequential damages, so these limitations and exclusions
may not apply to you.This warranty gives you specific legal
rights.You may also have other rights which vary from
state/province to state/province.
This is Kohler Co.'s exclusive written warranty.
.kohler.com
Besoin d'aide? Appeler le centre de services à la clientèle de
KOHLER au 1-800-4KOHLER (1-800-456-4537).
Pour tout renseignement sur les pièces de rechange, visiter
www
.kohler.com/serviceparts.
Pour tout renseignement sur l'entretien, le nettoyage et
autre, visiter www
GARANTIE LIMITÉE D'UN AN
Les produits de plomberie KOHLER sont garantis contre tout
vice de matériau et de fabrication pendant un an à partir de la
date de l'installation.
Si un vice est découvert au cours d'une utilisation normale,
Kohler Co. choisira, à sa discrétion, la réparation, le
remplacement ou la rectification appropriée après inspection
desdits vices par Kohler Co. pendant un (1) an à partir de la
date d'installation. Kohler Co. n'est pas responsable des frais
d'enlèvement ou d'installation. L'utilisation de nettoyants à
l'intérieur du réservoir annule la garantie.
Pour obtenir le service de garantie, contacter Kohler Co., par
l'intermédiaire du vendeur, plombier, centre de rénovation ou
revendeur par internet, ou bien par écrit à l'adresse suivante
Kohler Co., Attn.: Customer Care Center, 444 Highland Drive,
Kohler, WI 53044, USA, ou appeler le 1-800-4-KOHLER
(1-800-456-4537) à partir des É.-U. et du Canada, et le
001-800-456-4537 à partir du Mexique, ou consulter le site
.kohler.com aux É.-U., www.ca.kohler.com à partir du
www
Canada, ou www
LES GARANTIES TACITES,Y COMPRIS CELLES DE
COMMERCIALITÉ ET D'ADAPTATION À UN USAGE
PARTICULIER, SONT EXPRESSÉMENT LIMITÉE À LA
DURÉE DE LA PRÉSENTE GARANTIE. KOHLER CO. ET/OU
LE REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ
CONTRE LES DOMMAGES PARTICULIERS, ACCESSOIRES
OU INDIRECTS. Certains états et provinces ne permettent pas
de limite sur la durée de la garantie tacite, ni l'exclusion ou la
limite des dommages particuliers, accessoires ou indirects, et,
par conséquent, lesdites limites et exclusions peuvent ne pas
s'appliquer à votre cas. Cette garantie vous donne des droits
juridiques particuliers. Vous pouvez également avoir d'autres
droits qui varient d'un état ou d'une province à l'autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
.us.kohler.com.
.mx.kohler.com au Mexique.
¿Necesita ayuda? Comuníquese con el Centro de Atención al
Cliente de KOHLER al 1-800-4KOHLER (1-800-456-4537).
Para consultar información sobre piezas de repuesto, visite
.kohler.com/serviceparts.
www
Para el cuidado y la limpieza, y otra información, visite
.us.kohler.com.
www
GARANTÍA LIMITADA DE UN AÑO
Se garantizan productos de plomería KOHLER contra defectos
de material y mano de obra durante un año a partir de la fecha
de instalación.
Kohler Co., a su criterio, reparará, reemplazará o realizará los
ajustes pertinentes en los casos en que la inspección realizada
por Kohler Co. determine que dichos defectos ocurrieron durante
el uso normal en el transcurso de un (1) año a partir de la fecha
de la instalación. Kohler Co. no se hace responsable de costos
de desinstalación o de instalación. El uso de limpiadores de
inodoro que se colocan dentro del tanque anula la garantía.
Para obtener el servicio de garantía, comuníquese con Kohler
Co. a través de su distribuidor, contratista de plomería, centro
de remodelación o distribuidor por Internet, o escriba a Kohler
Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler,
WI 53044, EE.UU., o llame al 1-800-4-KOHLER
(1-800-456-4537) desde los EE.UU. y Canadá, y al
001-800-456-4537 desde México, o visite www
desde los EE.UU., www.ca.kohler.com desde Canadá, o
.mx.kohler.com en México.
www
TODA GARANTÍA IMPLÍCITA, INCLUIDA LA DE
COMERCIALIZACIÓN E IDONEIDAD DEL PRODUCTO PARA
UN USO DETERMINADO, SE LIMITA EXPRESAMENTE A
LA DURACIÓN DE ESTA GARANTÍA. KOHLER CO.Y/O EL
VENDEDOR DESCARGAN TODA RESPONSABILIDAD POR
CONCEPTO DE DAÑOS PARTICULARES, INCIDENTALES
O INDIRECTOS. Algunos estados/provincias no permiten
limitaciones en cuanto a la duración de una garantía implícita
o a la exclusión o limitación de daños particulares, incidentales
o indirectos, por lo que estas limitaciones y exclusiones pueden
no aplicar a su caso. Esta garantía le otorga ciertos derechos
legales específicos. Además, usted también puede tener otros
derechos que varían de estado a estado y de provincia a
provincia.
Esta es la garantía exclusiva por escrito de Kohler Co.
.kohler.com
USA/Canada: 1-800-4KOHLER
Mexico: 001-800-456-4537
www.kohler.com
1221144-2-B © 2014 Kohler Co.
Loading...
