Kohler KOH5652 Installation Guide

Installation Guide

Bedpan Washer

K-13925

M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página“Español-1”

1034408-2-A

Thank You For Choosing Kohler Company

We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.

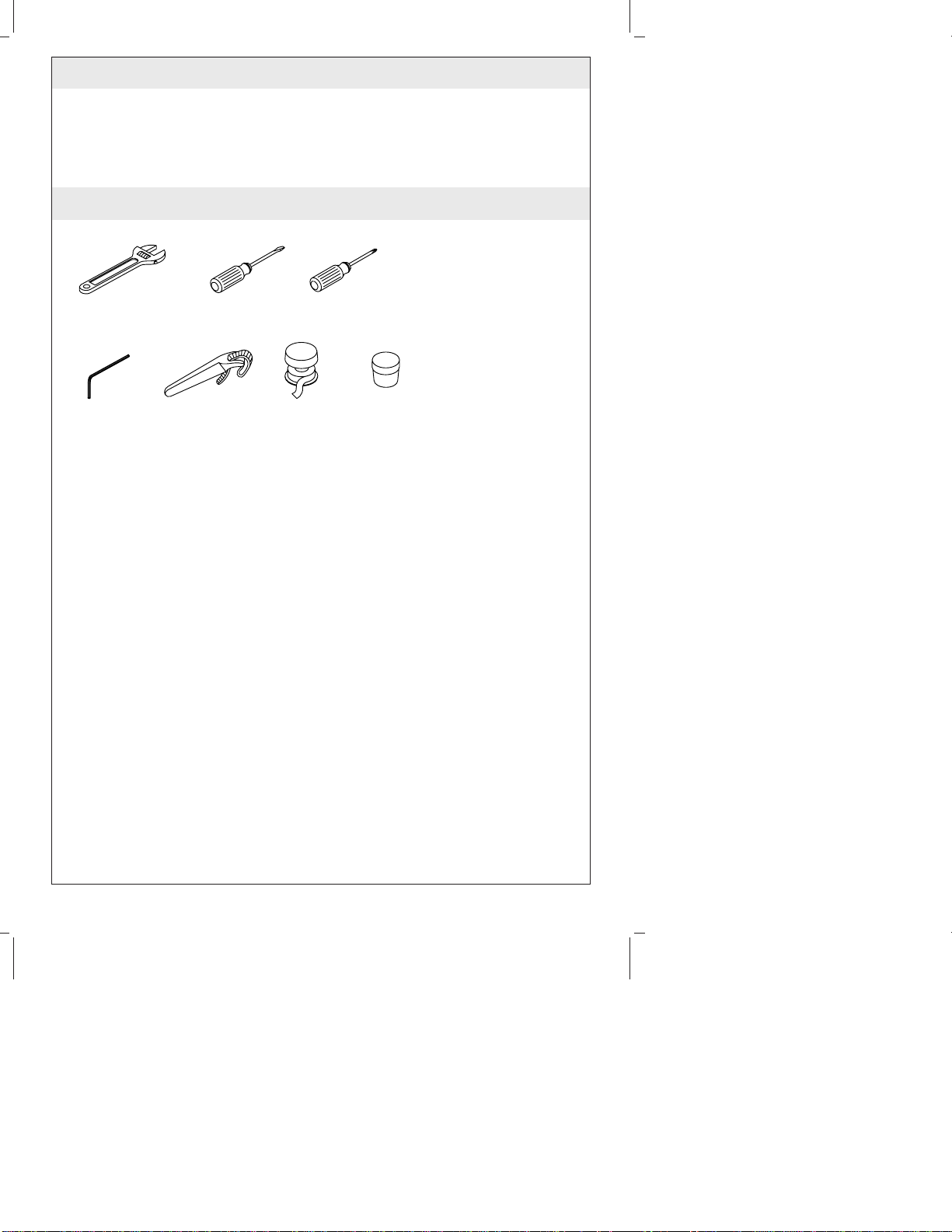

Tools and Materials

Plus:

• 9/16" or larger drill
bit for wall material

Adjustable
Wrench

Blade
Screwdriver

Phillips
Screwdriver

• Piping support
brackets

• Rags

Hex
Wrench

Strap
Wrench

Thread
Sealant

Plumbers
Putty

1034408-2-A 2 Kohler Co.

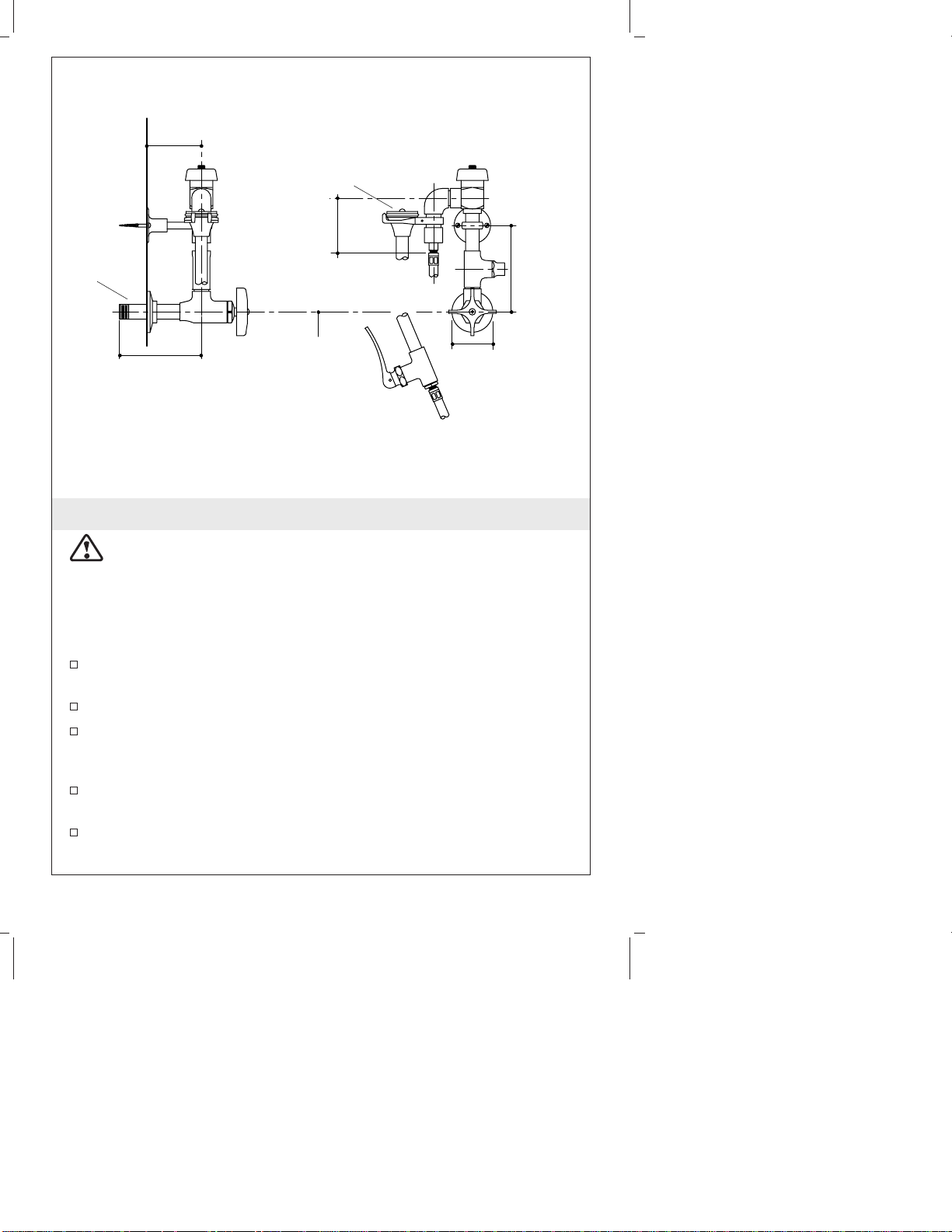

1/2" N.P.T.
Inlet

3"
(7.62 cm)

Spray

3-1/2"
(8.9 cm)

Hose 48" (122 cm) Long
Spray 10-1/2" (26.7 cm)
Long

4-3/4"
(12.1 cm)

4-5/8"
(11.7 cm)

2-1/4"
(5.7 cm) D.

Before You Begin

CAUTION: Risk of property damage. To support the bedpan
washer and piping, provide sufficient reinforcement or mounting
brackets as required inside the wall.

NOTE: Refer to the roughing-in diagram for dimensional
information.

Shut off the main valve and water supply.
Observe all local plumbing codes and building codes.
Plumb using 1/2″ NPT pipe or 1/2″ copper tubing, elbows, and

adapters. Secure the piping to reinforcements in the wall.
Provide the 1/2″ pipe hole in the finished wall according to the

roughing-in diagram.
Provide screw holes, bracket, or other features as required for

supporting the flange onto the finished wall.
Kohler Co. reserves the right to make revisions in the design of

bedpan washers without notice, as specified in the Price Book.

Kohler Co. 3 1034408-2-A

Flange

Supply
Outlet

Clamp

Supply
Nipple

Apply Plumbers Putty.

Screw

Screws

Holder

Body

Screw

Flange

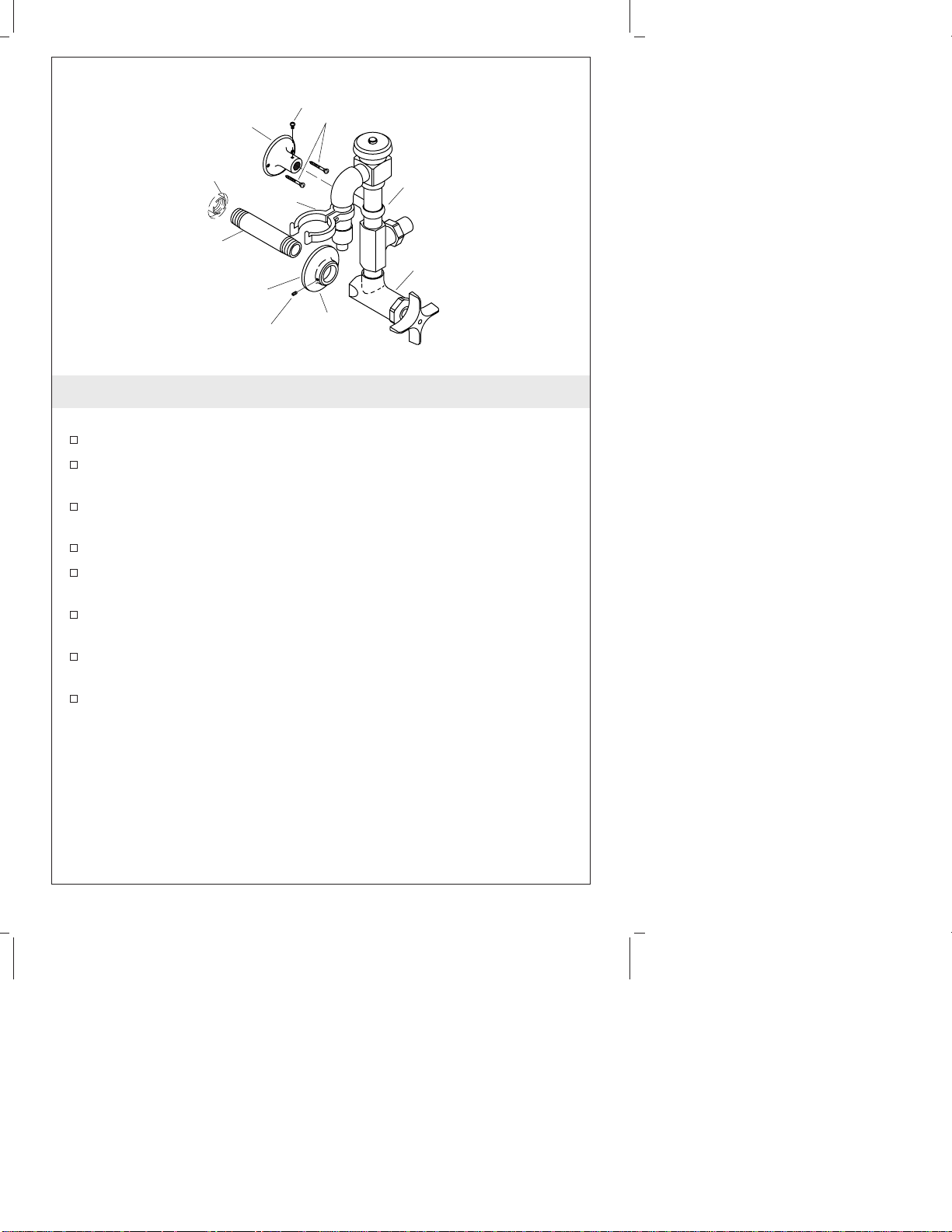

1. Install the Valve Body

NOTE: Apply a thread sealant where applicable.

Thread one supply nipple into the supply outlet in the wall.
Apply a bead of plumbers putty or other sealant to backside of

the flange according to the putty manufacturer’s instructions.
Slide the flange onto and over the supply nipple until it is snug

against the finished wall. Secure with the flange setscrew.
Remove any excess putty or sealant.
Rotate the valve body clamp to point straight out from the left

side of the valve body. Secure with a screw.
Slide the bell shaped flange onto the valve body holder. Do not

secure with the flange setscrew at this time.
Thread the valve body assembly onto the supply nipple. Ensure

that the valve body assembly is vertically aligned.
Slide the bell shaped flange down the holder until it is snug

against the finished wall. Secure with one flange setscrew and
two wall screws.

1034408-2-A 4 Kohler Co.

Key

Body
Assembly

Sprayer

Hose

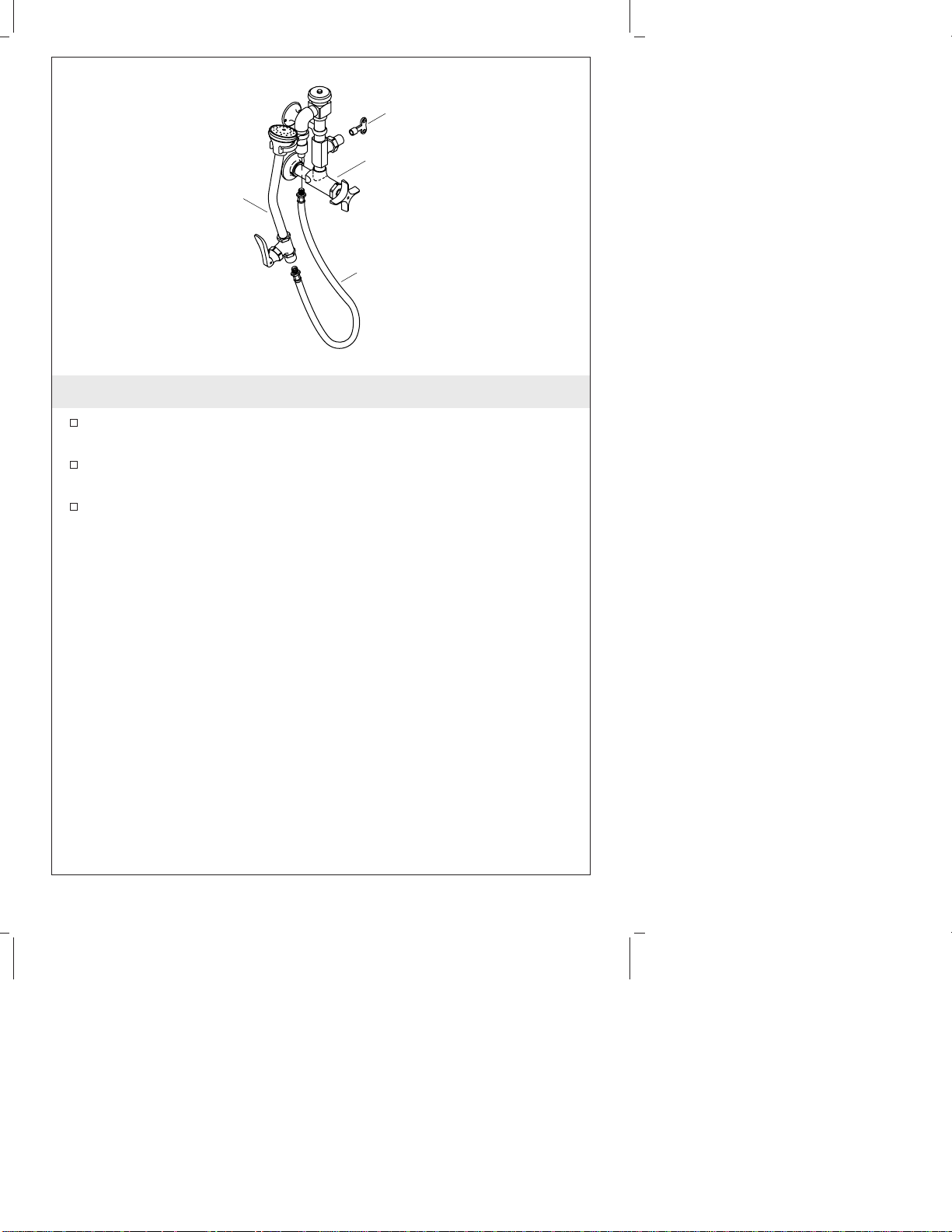

2. Install the Hose Assembly

Thread one end of the flexible hose into the body assembly outlet.
Securely tighten.

Thread the other end of the flexible hose into the sprayer outlet.
Securely tighten.

Hang the spray nozzle from the rotated valve assembly clamp.

Kohler Co. 5 1034408-2-A

Face

Sprayer

Screw

Washer

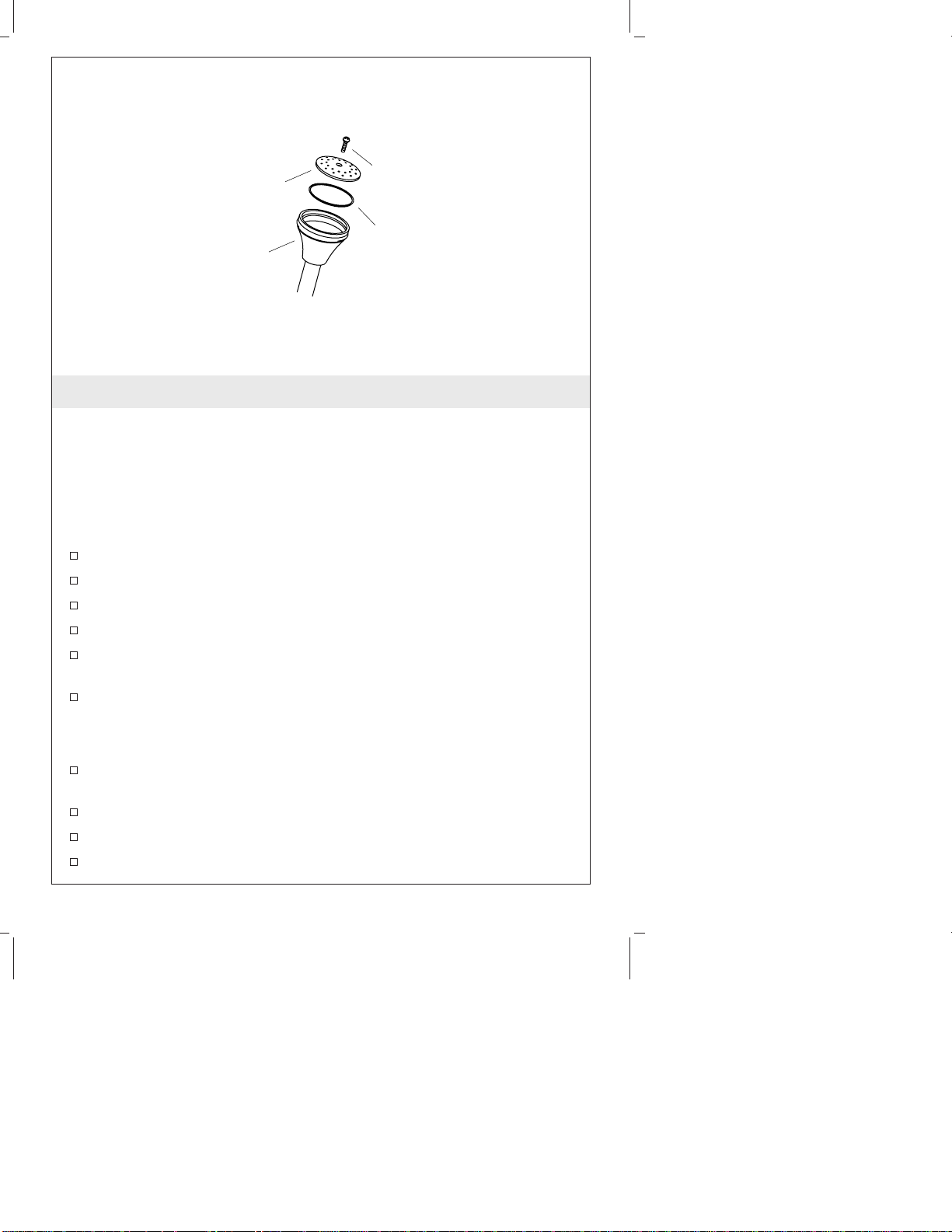

3. Installation Checkout

NOTE: The water flow from the sprayer can be limited by adjusting
the angle valve.

NOTE: The water temperature can be reset by adjusting the angle
valve.

One Handle Bedpan Washer

For a one handle bedpan washer, turn on the main water supply.
Open both the check valve and the supply valve.
Check for leaks. Repair as needed.
Remove the screw, face, and washer from the sprayer.
Run water through the hose for approximately one minute to

remove debris.
Test and verify that the sprayer operates normally.

Two Handle Bedpan Washer

For a two handle bedpan washer, repeat with the other check
valve and supply valve.

Turn the water off.
Remove any debris from the sprayer and reinstall.
Test and verify that the sprayer operates normally.

1034408-2-A 6 Kohler Co.

Guide d’installation

Appareil de nettoyage à cuvettes

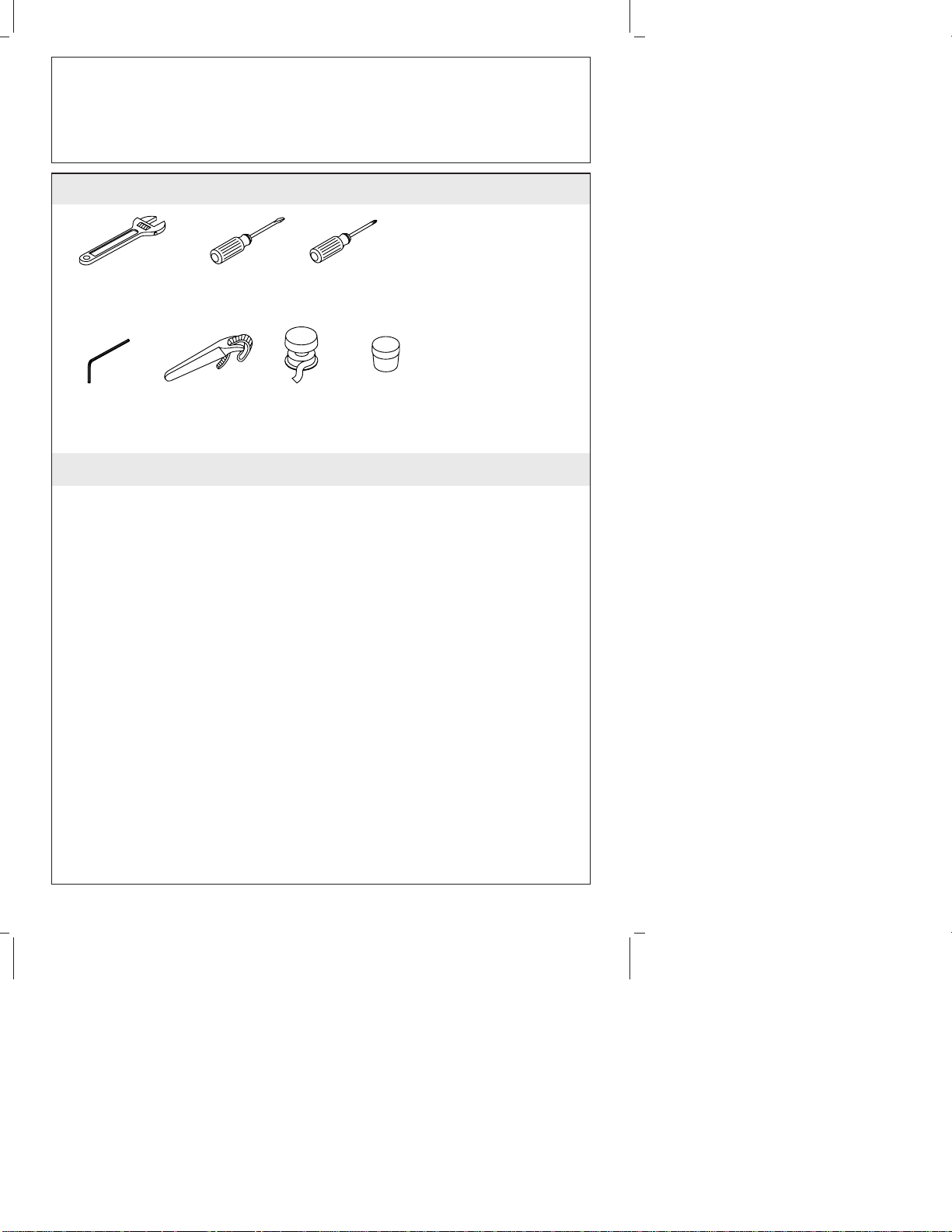

Outils et matériels

Clé à molette

Tournevis plat

Tournevis
cruciforme

• Mêche à mur de
9/16" ou plus large

• Support de
tuyauterie

• Chiffons

Clé
hexagonale

Clé à
sangle

Joint d'etanchéité
pour filetage

Mastic de
plomberie

Merci d’avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse Internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.

Kohler Co. Français-1 1034408-2-A

Entrée
N.P.T. 1/2"

3" (7,62 cm)

Vaporisateur

3-1/2"
(8,9 cm)

Tuyau 48" (122 cm)
Douchette Longue
10-1/2" (26,7 cm)

4-3/4"
(12,1 cm)

4-5/8"
(11,7 cm)

2-1/4"
(5,7 cm) D.

Avant de commencer

ATTENTION : Risque d’endommagement du matériel. Pour
supporter l’appareil de nettoyage à cuvettes et la tuyauterie,
prévoir un renfort suffisant ou des montants de fixation tel que
requis dans le mur.

REMARQUE : Se référer au plan de raccordement pour les
informations dimensionnelles.

Fermer la valve principale et couper l’alimentation d’eau
principale.

Respecter tous les codes de plomberie et de bâtiment locaux.
Mettre d’aplomb à l’aide d’un tube de 1/2″ N.P.T., ou un tube de

cuivre de 1/2″, de coudes et d’adaptateurs. Sécuriser la tuyauterie
aux renforts dans le mur.

Prévoir le trou du tuyau de 1/2″ dans le mur fini selon le plan de
raccordement.

Prévoir des trous de fixation, supports, ou autres tel que requis
pour le support de la bride sur le mur fini.

1034408-2-A Français-2 Kohler Co.

Avant de commencer (cont.)

Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, comme spécifié dans
le catalogue des prix.

Kohler Co. Français-3 1034408-2-A

Vis

Bride

Sortie
d'Alimentation

Collier

Mamelon
d'Alimentation

Vis

Support

Corps

Appliquer du Mastic
de Plomberie.

Vis

Bride

1. Installer le corps de la valve

REMARQUE : Appliquer un joint pour filetage où c’est applicable.

Visser un mamelon d’alimentation dans la sortie d’alimentation
dans le mur.

Appliquer du mastic d’étanchéité ou un produit semblable au dos
de la bride selon les instructions du fabricant du mastic.

Glisser une bride sur le mamelon d’alimentation jusqu’à ce qu’elle
soit serrée contre le mur fini. Sécuriser avec la vis de serrage de la
bride.

Retirer tout excédent de mastic de plombier ou joint d’étanchéité.
Pivoter le collier du corps de la bride de façon à ce qu’il pointe

vers l’extérieur du côté gauche du corps de la valve. Fixer avec
une vis.

Glisser une bride en forme de cloche dans le support du corps de
la valve. Ne pas sécuriser avec la vis de serrage de la bride à ce
moment.

Visser l’ensemble du corps de la valve dans le mamelon
d’alimentation. S’assurer que l’ensemble du corps de la valve soit
aligné verticalement.

Glisser la bride en forme de cloche dans le support jusqu’à ce
qu’elle soit serrée contre le mur fini. Sécuriser avec une vis de
serrage de la bride et deux vis de scellement.

1034408-2-A Français-4 Kohler Co.

Clé

Assemblage
du corps

Vaporisateur

Tuyau

2. Installer l’ensemble du flexible

Visser une extrémité du flexible dans la sortie de l’ensemble du
corps. Bien serrer.

Visser l’autre extrémité du flexible dans la sortie du vaporisateur.
Bien serrer.

Suspendre le jet du vaporisateur du collier de l’ensemble de la
valve.

Kohler Co. Français-5 1034408-2-A

Face

Vaporisateur

Vis

Rondelle

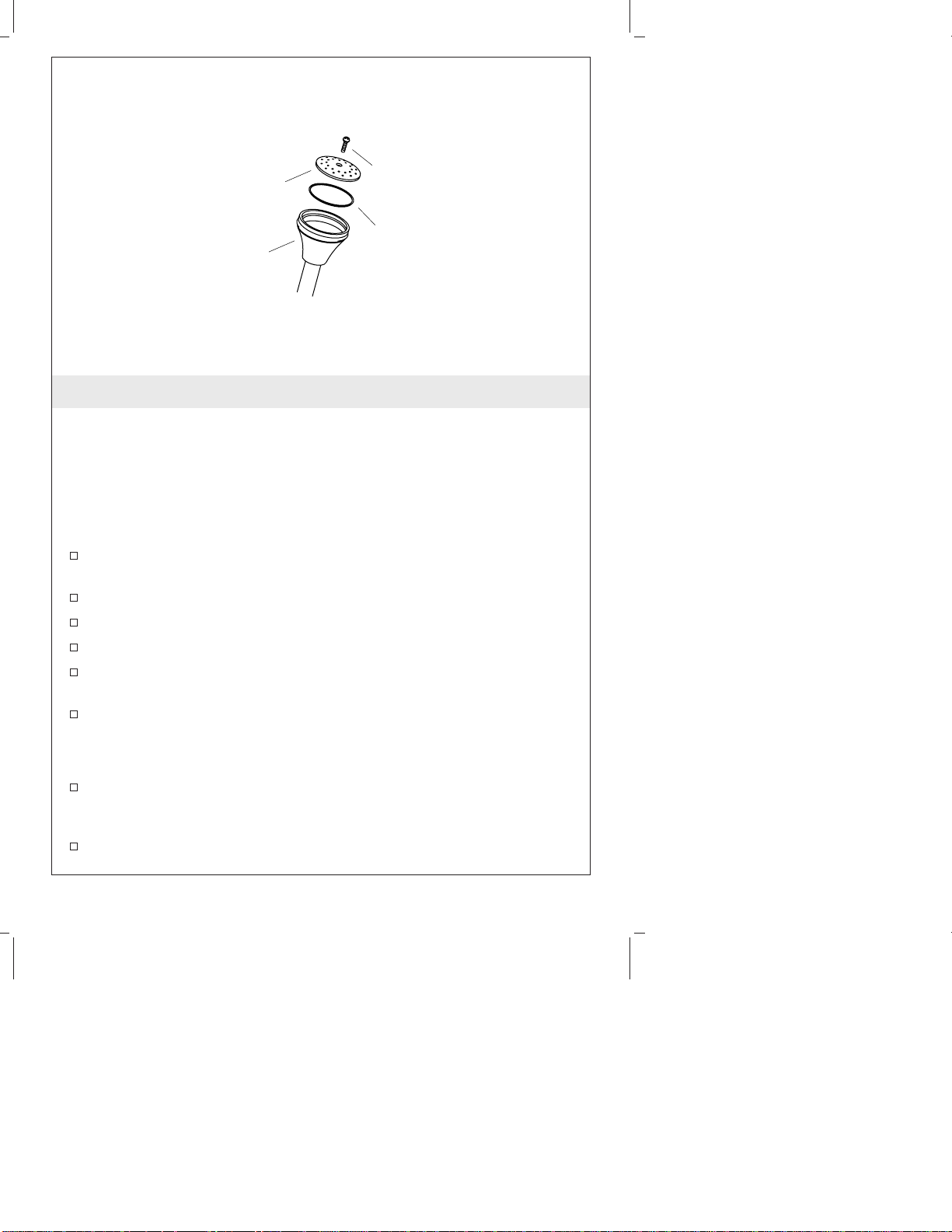

3. Vérification de l’installation

REMARQUE : Le débit d’eau du vaporisateur peut être limité en
ajustant l’angle de la valve.

REMARQUE : La température peut être ré-initialisée en ajustant
l’angle de la valve.

Appareil de nettoyage à cuvettes à une poignée.

Pour un appareil de nettoyage à cuvettes à une poignée, ouvrir
l’alimentation d’eau principale.

Ouvrir les valves clapet et d’alimentation.
Vérifier s’il y a des fuites. Réparer au besoin.
Retirer la vis, face, et rondelle du vaporisateur.
Faire couler l’eau à travers le flexible pendant environ une minute

pour chasser tous les débris.
Tester et vérifier que le vaporisateur fonctionne normalement.

Appareil de nettoyage à cuvettes à deux poignées.

Pour un appareil de nettoyage à cuvettes à deux poignées, répéter
avec les autres valves clapet et d’alimentation.

Fermer l’eau.
Retirer tous débris du vaporisateur et réinstaller.

1034408-2-A Français-6 Kohler Co.

Vérification de l’installation (cont.)

Tester et vérifier que le vaporisateur fonctionne normalement.

Kohler Co. Français-7 1034408-2-A

Guía de Instalación

Aparato limpiador de orinales

Herramientas y materiales

Llave ajustable

Destornillador
plano

Destornillador
de punta de
cruz (Phillips)

Más:

• Broca de 9/16" o
mayor para el
material de la pared

• Abrazaderas de
soporte para tubos

• Trapos

Llave
hexagonal

Llave de
correa

Cinta selladora
de roscas

Masilla de
plomería

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.

Kohler Co. Español-1 1034408-2-A

Entrada con
rosca NPT
de 1/2"

3" (7,62 cm)

Rociador

3-1/2"
(8,9 cm)

Tubo flexible 48" (122 cm)
de largo; rociador 10-1/2"
(26,7 cm) de largo

4-3/4"
(12,1 cm)

4-5/8"
(11,7 cm)

2-1/4"
(5,7 cm) D.

Antes de comenzar

PRECAUCIÓN: Riesgo de daños a la propiedad. Para soportar
el aparato limpiador de orinales y los tubos, asegúrese de que el
interior de la pared tenga suficientes refuerzos o soportes de
montaje según sea necesario.

NOTA: Consulte el diagrama de instalación para ver la información
dimensional.

Cierre la válvula principal y el suministro de agua.
Cumpla con todos los códigos locales de plomería y de

construcción.
Conecte con tuberías de cobre de 1/2″ o tuberías con rosca NPT

de 1/2″, codos y adaptadores. Fije las tuberías a los refuerzos en
la pared.

Haga el agujero para la tubería de 1/2″ en la pared acabada
según el diagrama de instalación.

Haga los agujeros para los tornillos y suministre los soportes u
otras sujeciones necesarias para fijar la brida a la pared acabada.

Kohler Co. Español-2 1034408-2-A

Antes de comenzar (cont.)

Kohler Co. se reserva el derecho de modificar el diseño de los
aparatos limpiadores de orinales sin previo aviso, tal como se
especifica en la lista de precios.

1034408-2-A Español-3 Kohler Co.

Tornillo

Brida

Salida del
suministro

Abrazadera

Niple de
suministro

Tornillos

Soporte

Cuerpo

Aplique masilla
de plomería.

Tornillo

Brida

1. Instale el cuerpo de la válvula

NOTA: Aplique cinta de roscas donde sea pertinente.

Enrosque un niple de suministro en la salida de suministro de la
pared.

Aplique una tira de masilla de plomería u otro sellador en la
parte posterior de la brida, según las instrucciones del fabricante
del sellador.

Deslice la brida por el niple de suministro hasta que quede bien
ajustada contra la pared acabada. Fije con el tornillo de fijación de
la brida.

Elimine el exceso de masilla de plomería o sellador.
Gire la abrazadera del cuerpo de la válvula de manera que

apunte hacia la izquierda desde el cuerpo de la válvula. Fije con
un tornillo.

Deslice la brida con forma de campana por el soporte del cuerpo
de la válvula. No fije con el tornillo de fijación de la brida en este
momento.

Enrosque el montaje del cuerpo de la válvula en el niple de
suministro. Asegúrese de que el montaje del cuerpo de la válvula
esté alineado verticalmente.

Deslice la brida con forma de campana hacia abajo por el soporte
hasta que quede ajustada contra la pared acabada. Fije con un
tornillo de fijación de la brida y dos tornillos murales.

Kohler Co. Español-4 1034408-2-A

Llave

Montaje del
cuerpo

Rociador

Tubo flexible

2. Instale el montaje del tubo flexible

Enrosque un extremo del tubo flexible en la salida del montaje
del cuerpo. Apriete bien.

Enrosque el otro extremo del tubo flexible en la salida del
rociador. Apriete bien.

Cuelgue la boquilla del rociador en la abrazadera.

1034408-2-A Español-5 Kohler Co.

Placa

Rociador

Tornillo

Arandela

3. Verificación de la instalación

NOTA: Se puede limitar el flujo de agua del rociador ajustando la
válvula en ángulo.

NOTA: La temperatura del agua se puede ajustar mediante la
válvula en ángulo.

Aparato limpiador de orinales de una manija

En caso de tener el aparato limpiador de orinales de una manija,
abra el suministro principal de agua.

Abra tanto la válvula de retención como la válvula de suministro.
Verifique que no haya fugas. Repare según sea necesario.
Retire el tornillo, la placa y la arandela del rociador.
Deje correr el agua a través del tubo flexible durante un minuto

aproximadamente para eliminar los residuos.
Pruebe el rociador y compruebe que funcione con normalidad.

Aparato limpiador de orinales de dos manijas

En caso de tener el aparato limpiador de orinales de dos manijas,
repita esta operación con la otra válvula de retención y la válvula
de suministro.

Cierre el agua.

Kohler Co. Español-6 1034408-2-A

Verificación de la instalación (cont.)

Elimine las impurezas del rociador y vuelva a instalarlo.
Pruebe el rociador y compruebe que funcione con normalidad.

1034408-2-A Español-7 Kohler Co.

1034408-2-A

1034408-2-A

1034408-2-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

©2004 Kohler Co.

1034408-2-A
