Kohler KOH5568 Installation Guide

Installation Guide

Remote Kitchen Sink Faucets

K-12185, K-R12190 K-R12185

M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”

1036180-2-C

Thank You For Choosing Kohler Company

We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.

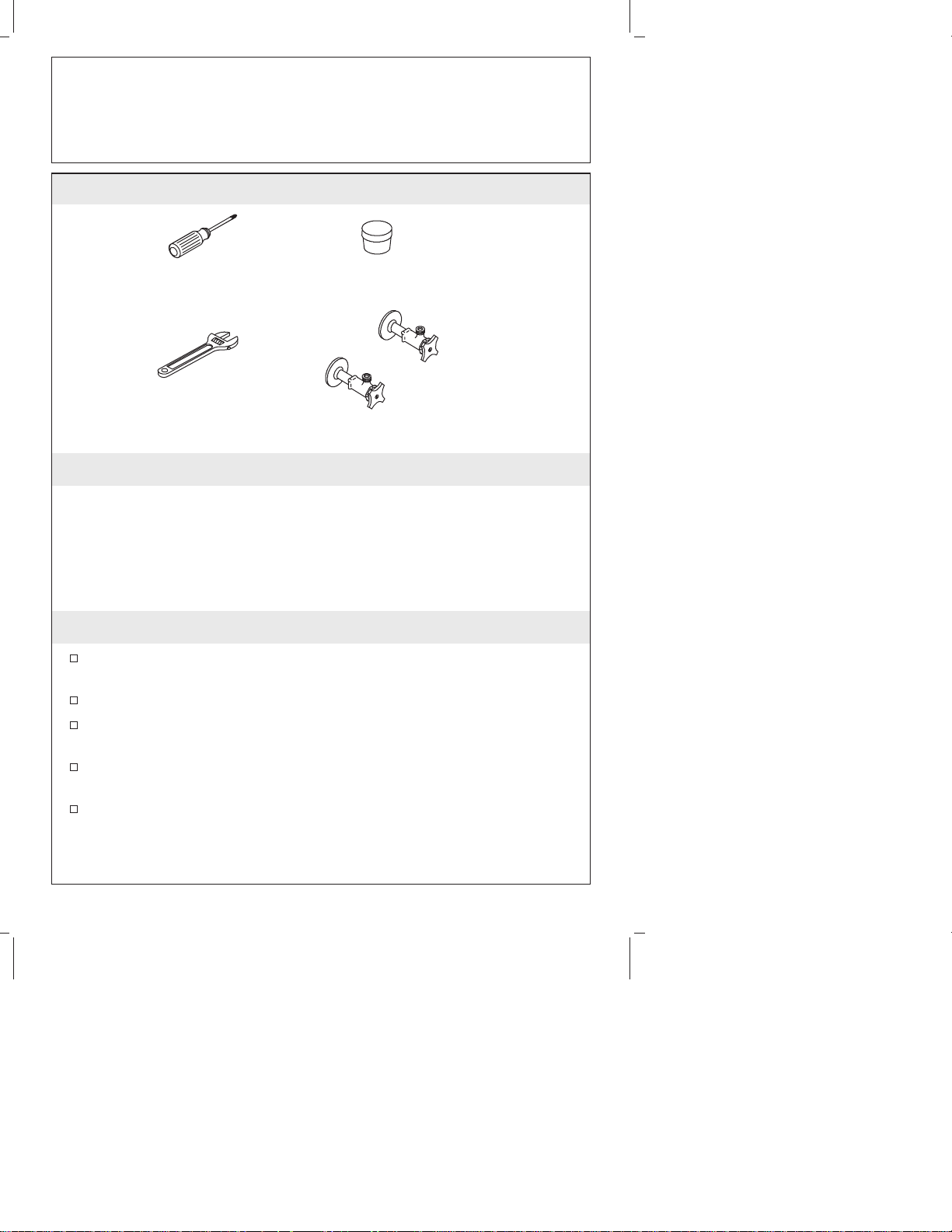

Tools and Materials

Phillips
Screwdriver

Adjustable
Wrench

Plumbers
Putty

Two 3/8" Male
Supply Connections

Before You Begin

Observe all local plumbing and building codes.
Shut off the water supplies.
Carefully inspect waste and supply tubing for any sign of

damage and replace if necessary.
For new installations, assemble the faucet on the sink before

installing the sink.
Before installation, unpack the new faucet and inspect it for

damage. Return the faucet to the carton until you are ready to
install it.

Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.

1036180-2-C 2 Kohler Co.

Handspray

Spray
Holder

Sink

Apply
plumbers
putty.

Nut

Spout

Escutcheon

Gasket

Ring

Handspray
Hose
Connector

Sink

Washer

Screws

Hose

Spray Hose

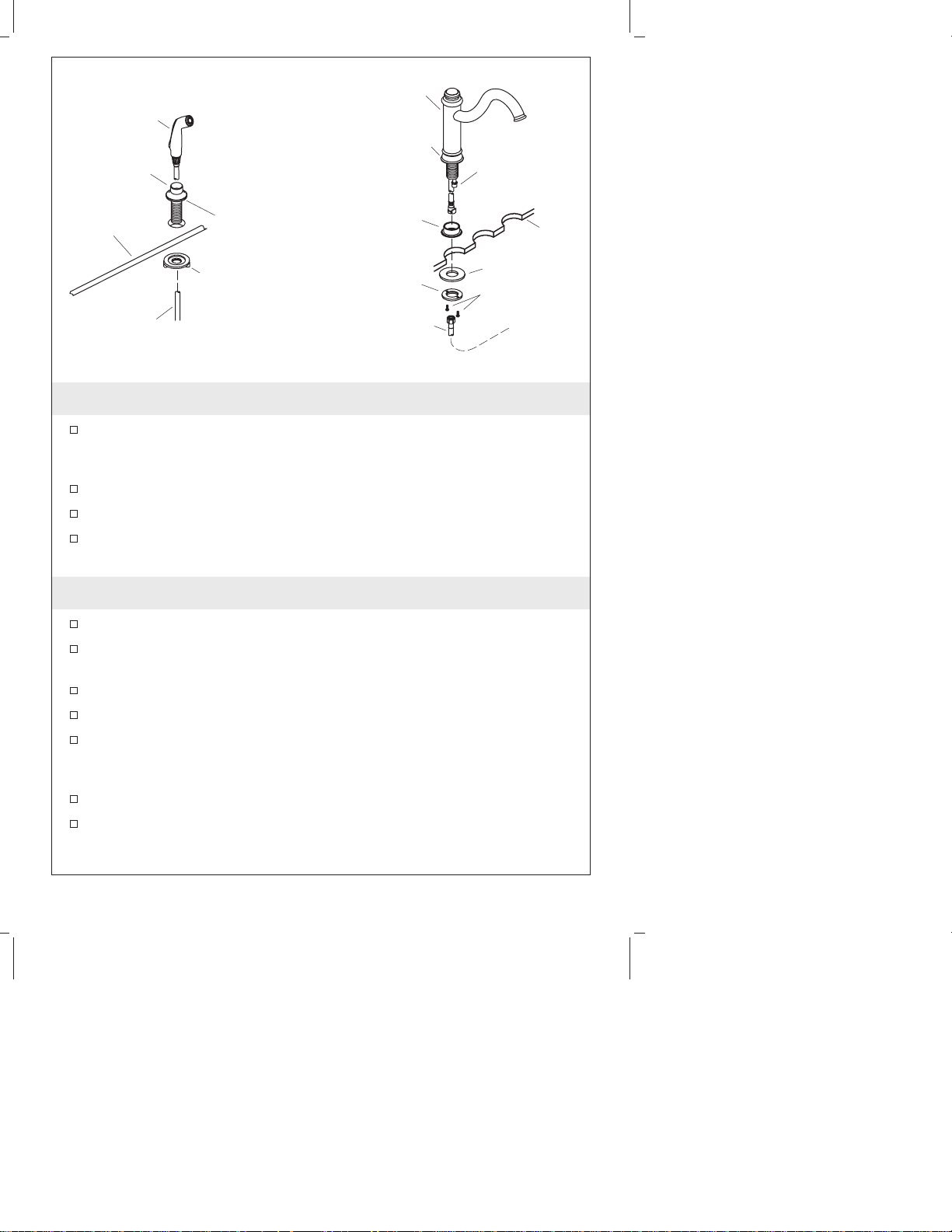

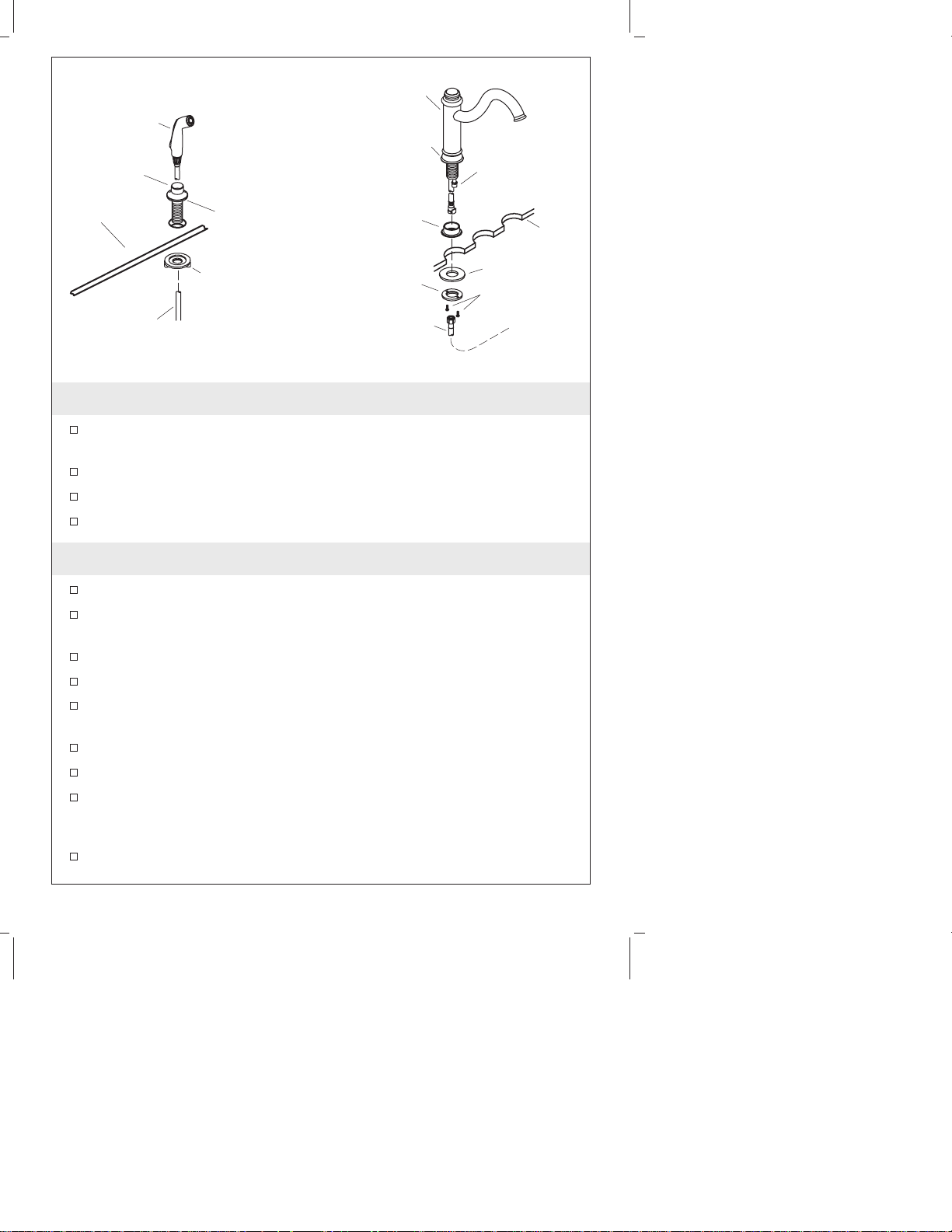

1. Install the Handspray

Apply a bead of plumbers putty or other sealant to the underside
of the spray holder according to the manufacturer’s instructions.

Insert the spray holder through the sink hole.
Securely hand tighten the nut from under the sink.
Remove any excess putty or sealant.

2. Faucet Installation

Slide the escutcheon and gasket to the spout.
Partially thread two screws into the threaded ring until they

protrude slightly from the backside of the threaded ring.
Run the handspray hose down through the handspray holder.
Slide the threaded ring and washer on the handspray hose.
Run the handspray hose up through the spout mounting hole and

attach it to the handspray hose connector on the spout.
Position the spout in the desired mounting position.
Slide the metal washer onto the shank.
Thread the ring up the shank until it is about 1/4″ (6 mm) away

from the underside of the sink. Ensure the screw holes face the
front and back of the faucet.

Tighten the screws.

Kohler Co. 3 1036180-2-C

Escutcheon

Spout Connection

Gasket

Sink

Spout
Hose

Washer

Bracket

Nut

Remote
Valve

Stud

Spacer

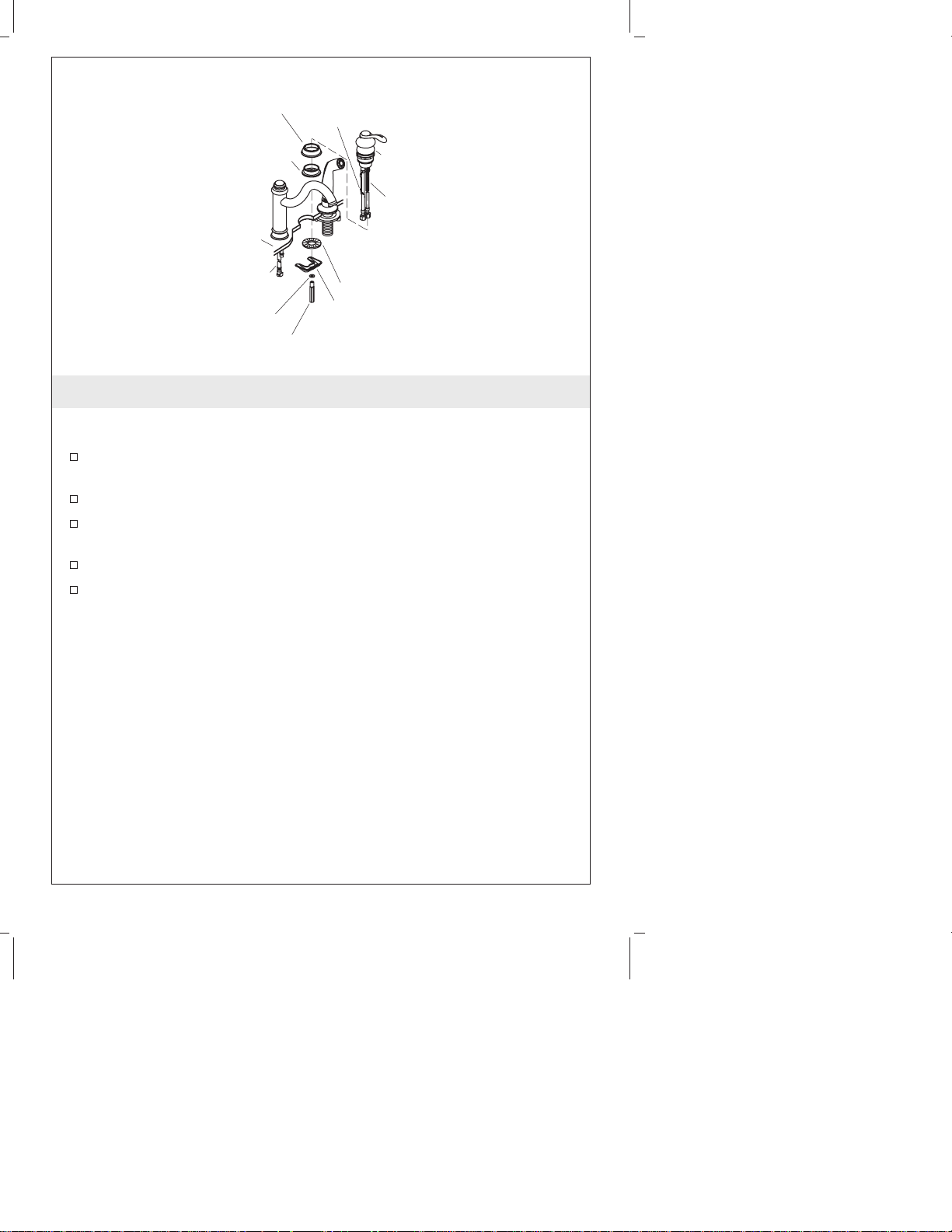

3. Install the Remote Valve

NOTE: The remote valve must be located within 8″ (20.3 cm) of the
spout.

Slide the escutcheon and gasket over the supply hoses and onto
the remote valve.

Position the remote valve in the desired location.
Assemble the bracket, washer, and nut to the stud from

underneath the sink.
Align the handle and securely tighten the nut.
Connect the inlet hose to the spout connection. Make sure the

O-ring (not shown) in the spout connection is in place.

1036180-2-C 4 Kohler Co.

Pump
Assembly

Escutcheon

Apply Plumbers
Putty Here.

Cap

Nut

Bottle

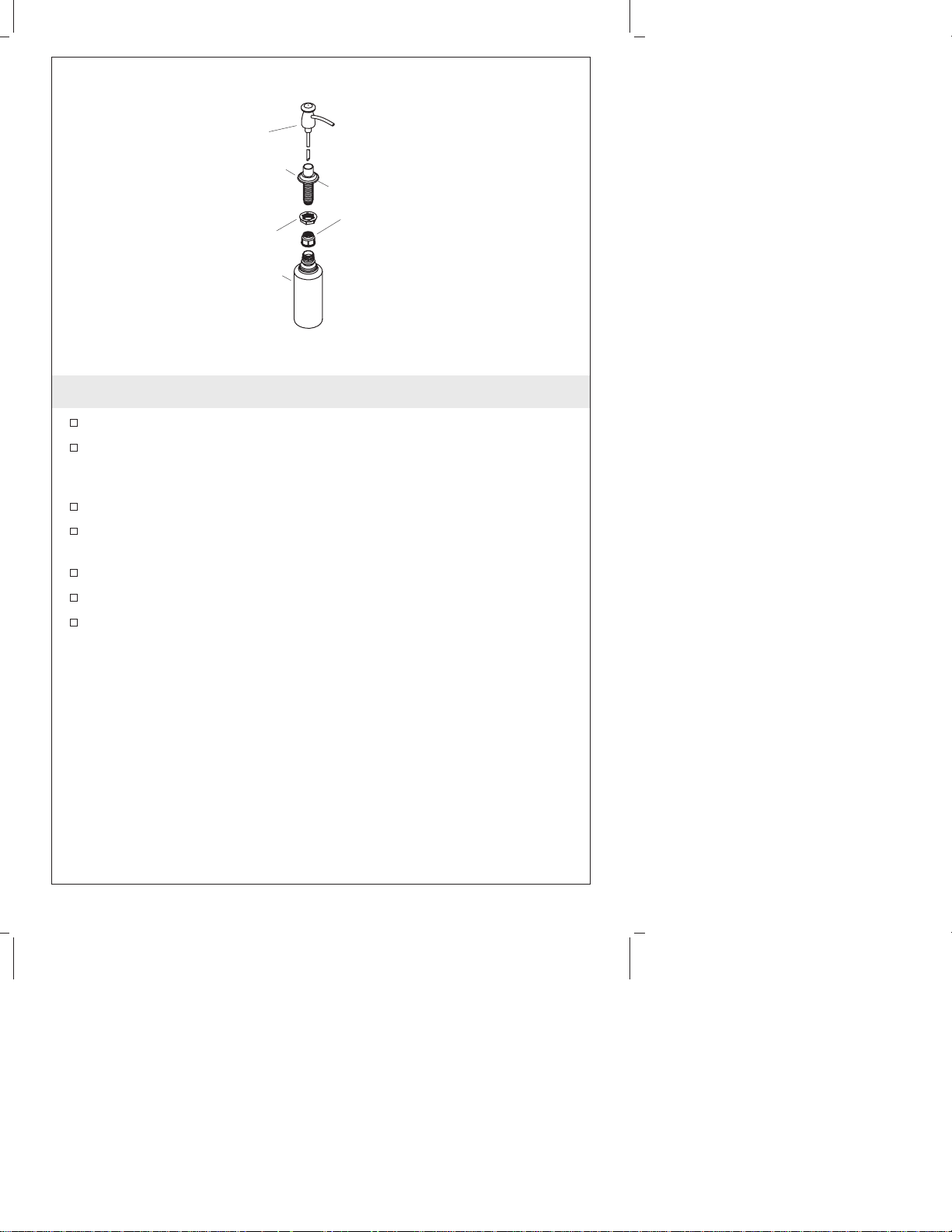

4. Install the Soap Dispenser

Remove the nut from the escutcheon.
Apply plumbers putty or other sealant in the groove on the

underside of the escutcheon according to the manufacturer’s
instructions.

Position the escutcheon in the desired mounting hole.
From underneath the sink thread the nut onto the escutcheon.

Tighten the nut until the escutcheon is firmly held in place.
Thread the dispenser bottle onto the escutcheon from below.
Fill the dispenser bottle with soap from above the sink.
Insert the pump assembly into the escutcheon.

Kohler Co. 5 1036180-2-C

3" (7.6 cm)
or Larger

Cold

Cold

Hot

Aerator

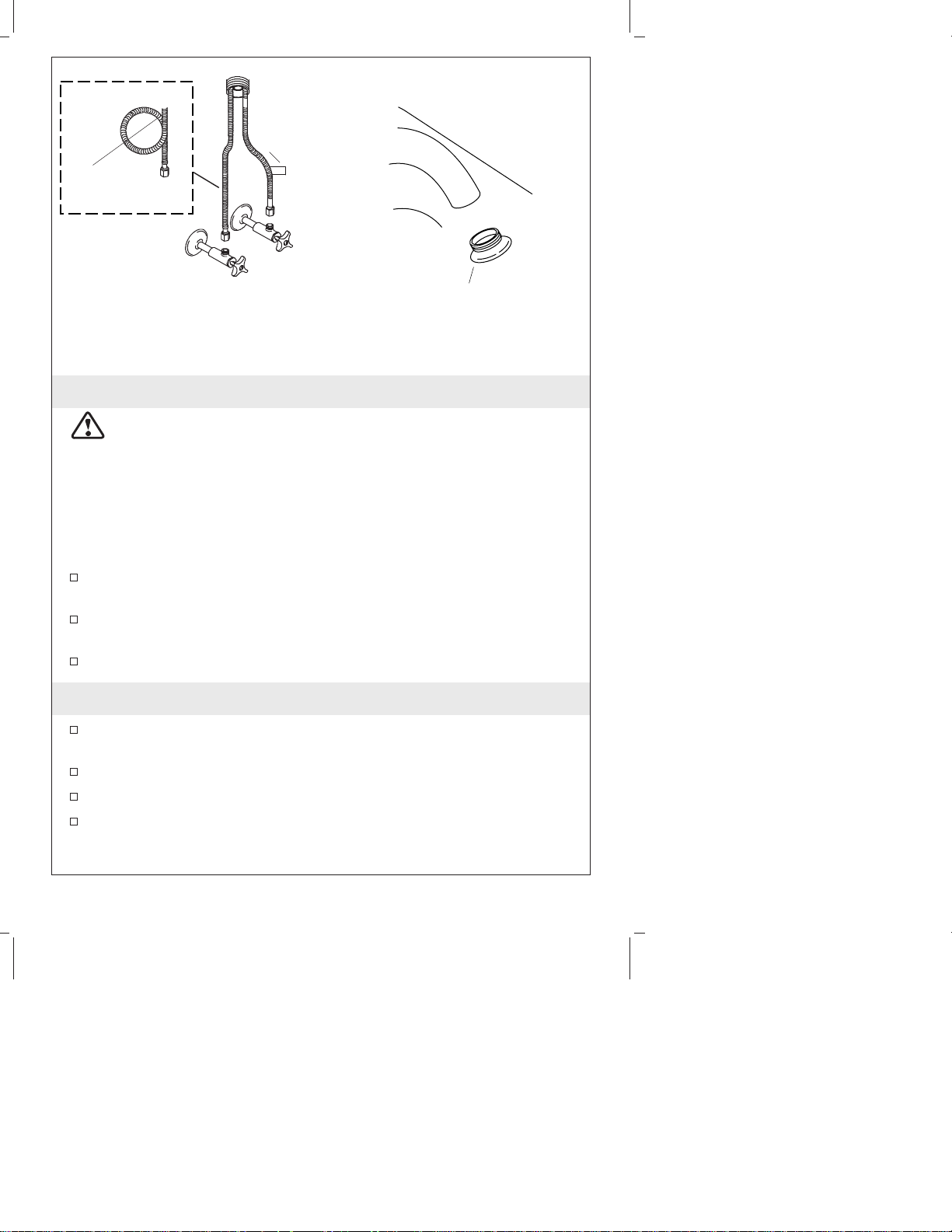

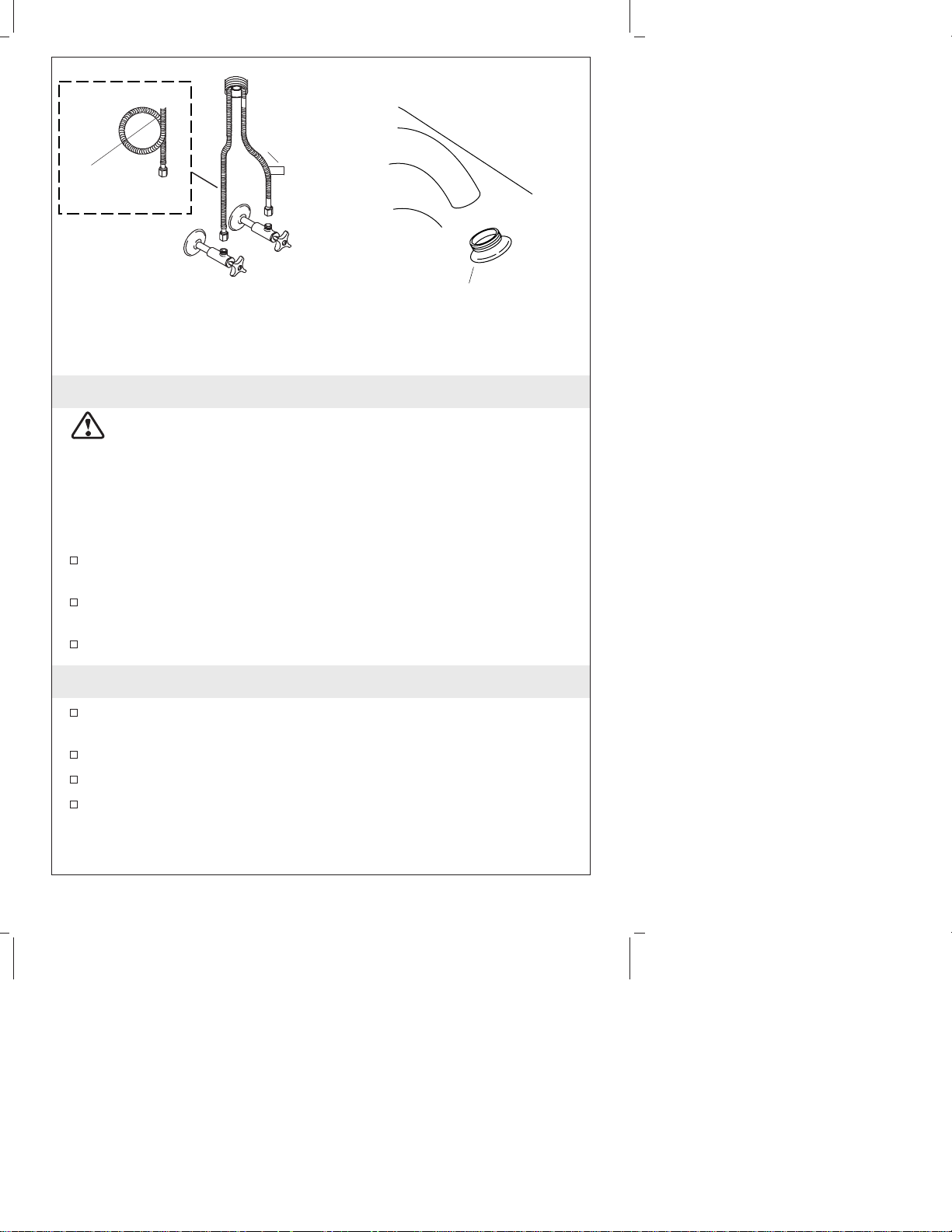

5. Install the Supplies

CAUTION: Risk of restricted waterflow and product damage.

Use extreme care when bending the supply hoses to avoid
kinking and twisting. Hoses must not be taut after installation.

NOTE: If the sink installation requires that you coil the supply hoses
to obtain a good connection, maintain an inside coil diameter of at
least 3″ (7.6 cm).

Carefully position the hot and cold supplies so they will not
interfere with the other hoses.

Connect the supply hoses to the supply stops. Left is hot, right is
cold.

Tighten all connections.

6. Installation Checkout

Remove the aerator from the end of the spout by turning it
counterclockwise.

Turn on the main water supply.
Open the faucet handle to the ON position.
Flush hot then cold water through the faucet for about one

minute.
Push the faucet handle down to the OFF position.
Reattach the aerator by turning it clockwise.

1036180-2-C 6 Kohler Co.

Screw

Plug
Button

Bonnet

Indexer

Splines

Handle

Valve Stem

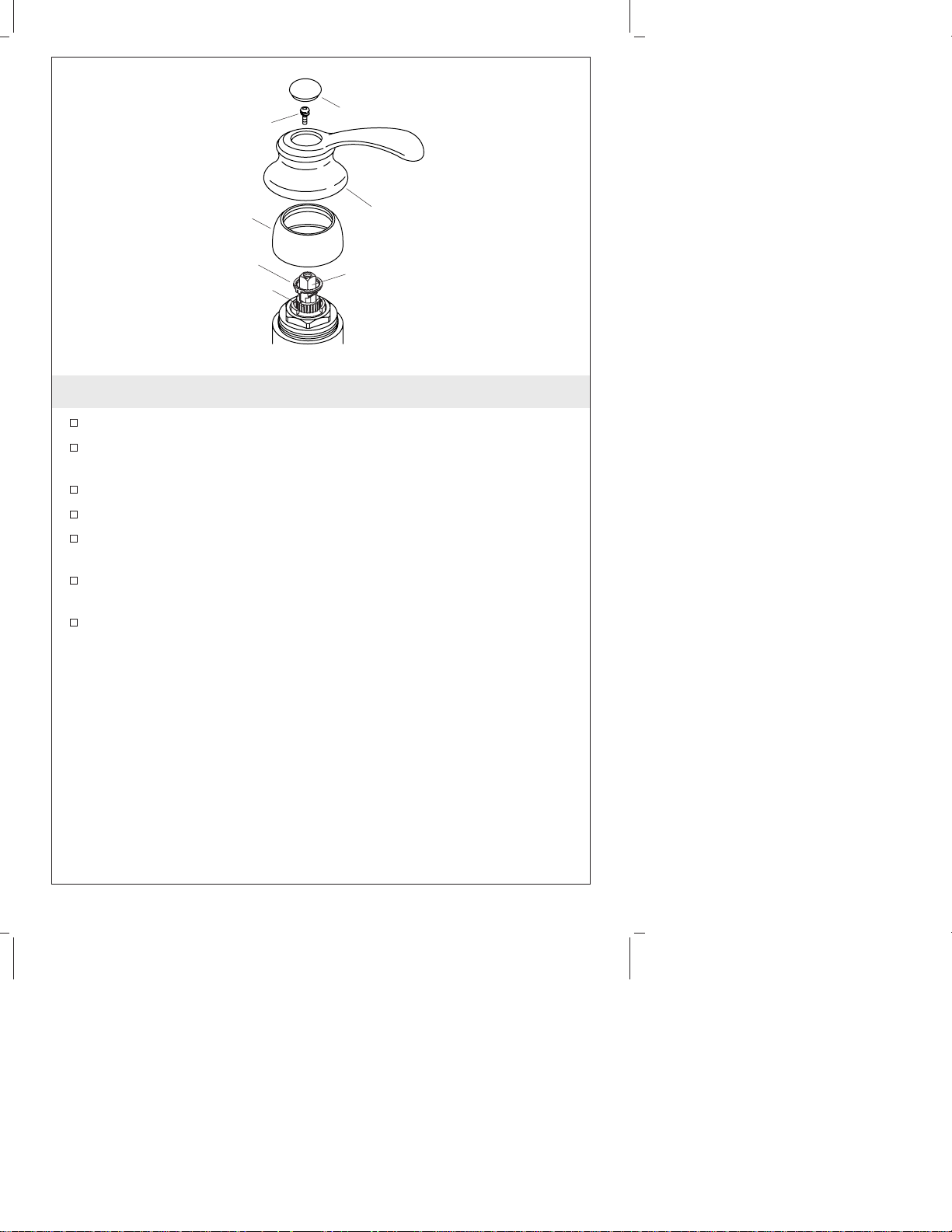

7. Optional Temperature Limiting Adjustment

Remove the plug button, setscrew, handle, and bonnet.
Reposition the indexer to stop the valve stem at the desired

maximum temperature.
Place the handle onto the valve stem. Do not secure..
Turn the handle to full hot and check the water temperature.
Repeat the above procedures until the desired temperature is

reached.
Reinstall the bonnet and handle onto the faucet body. Secure with

the screw.
Reinstall the plug button.

Kohler Co. 7 1036180-2-C

Guide d’installation

Robinets d’évier de cuisine à distance

Outils et matériels

Tournevis
cruciforme

Clé à
molette

Mastic de
plomberie

Arrêt(s)
d'alimentation et
tuyauterie

Merci d’avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.

Avant de commencer

Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour

déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier

avant d’installer ce dernier.
Avant l’installation, déballer le nouveau robinet et l’examiner

pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.

Kohler Co. Français-1 1036179-2-C

Avant de commencer (cont.)

Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.

Kohler Co. Français-2 1036179-2-C

Bec

Vaporisateur

Porte­vaporisateur

Évier

Appliquer du
mastic de

Applique

Joint
d'étanchéité

plomberie.

Écrou

Tuyau

Anneau

Tuyau
vaporisateur

1. Installer le vaporisateur

Appliquer du mastic de plombier ou autre produit d’étanchéité
au dessous du support du vaporisateur selon les instructions du
fabricant.

Insérer le support du vaporisateur dans l’orifice de l’évier.
Sécuriser à la main l’écrou d’en-dessous de l’évier.
Retirer tout excédent de mastic de plombier ou de joint

d’étanchéité.

Tuyau de
connexion
vaporisateur

Évier

Rondelle

Vis

2. Installation du robinet

Glisser l’applique et le joint sur le bec.
Visser partiellement deux vis dans la bague filetée jusqu’à ce

qu’elles dépassent légèrement de l’arrière de celle-ci.
Passer le tuyau du vaporisateur à travers son support.
Glisser l’anneau fileté et la rondelle sur le tuyau du vaporisateur.
Passer le tuyau du vaporisateur à travers l’orifice du support du

bec et l’attacher au connecteur du tuyau du vaporisateur sur le
bec.

Positionner le bec à l’emplacement désiré.
Glisser la rondelle métallique sur le manche.

1036179-2-C Français-3 Kohler Co.

Installation du robinet (cont.)

Visser la bague sur le manche jusqu’à ce qu’elle soit à environ
1/4″ (6 mm) du dessous de l’évier. S’assurer que les trous de vis
soient orientés vers l’avant et l’arrière du robinet.

Serrer les vis.

Kohler Co. Français-4 1036179-2-C

Applique

Joint
d'étanchéité

Évier

Tuyau
d'entrée

Rondelle

Connexion bec

Valve à
distance

Montant

Espaceur

Support

Écrou

3. Installer la valve

REMARQUE : La valve doit être localisée aux environs de 8″ (20,3
cm) du bec.

Glisser l’applique et le joint sur les tuyaux d’alimentation et sur la
valve.

Positionner la valve à l’emplacement désiré.
Assembler le montant, la rondelle, et l’écrou à la tige d’en

dessous de l’évier.
Aligner la poignée et bien serrer l’écrou.
Connecter le tuyau d’entrée à la connexion du bec. S’assurer que

le joint torique (non illustré) dans la connexion du bec soit en
place.

1036179-2-C Français-5 Kohler Co.

Ensemble
pompe

Applique

Appliquer
du mastic
d'étanchéité ici.

Capuchon

Écrou

Bouteille

4. Installer le distributeur de savon

Retirer l’écrou de l’applique.
Appliquer du mastic d’étanchéité dans la rainure sous l’applique

selon les instructions du fabricant.
Positionner l’applique dans le trou désiré.
Du dessous de l’évier, visser l’écrou sur l’applique. Serrer l’écrou

jusqu’à ca que l’applique soit fermement maintenue en place.
Visser la bouteille du distributeur sur l’applique d’en-dessous.
Remplir la bouteille du distributeur de savon sur l’évier.
Insérer l’ensemble de la pompe dans l’applique.

Kohler Co. Français-6 1036179-2-C

3" (7,6 cm)
ou plus large

Froid

Froid

Chaud

Aérateur

5. Installer les alimentations

ATTENTION : Risque de restriction du débit d’eau et
d’endommagement du produit. Faire très attention en pliant les

flexibles d’alimentation pour éviter les noeuds. Ne pas tendre
fortement les flexibles après l’installation.

REMARQUE : Si l’installation nécessite d’enrouler les tuyaux
d’alimentation pour une bonne connexion, maintenir une boucle
d’un Ø Int. d’au moins 3″ (7,6 cm).

Positionner les tubes d’arrivée d’eau de façon à ce qu’ils
n’interfèrent pas avec d’autres flexibles.

Connecter les tuyaux d’alimentation aux arrêts. Gauche est chaud,
droite est froid.

Serrer toutes les connexions.

6. Vérification de l’installation

Retirer l’aérateur de l’extrémité du bec en le pivotant vers la
gauche.

Ouvrir l’alimentation d’eau principale.
Ouvrir la poignée du robinet vers la position OUVERTURE.
Faire couler de l’eau chaude puis froide à travers le robinet

pendant une minute.

1036179-2-C Français-7 Kohler Co.

Vérification de l’installation (cont.)

Presser la poignée du robinet vers le bas en position
FERMETURE.

Rattacher l’aérateur en le tournant vers la droite.

Kohler Co. Français-8 1036179-2-C

Vis

Bouchon

Chapeau

Indexeur

Cannelures

Poignée

Tige de
la valve

7. Réglage optionnel limite de température

Retirer le bouchon, la vis de retenue, la poignée et le chapeau.
Repositionner l’indexeur pour arrêter la tige de la valve à la

température maximale désirée.
Placer la poignée sur la tige de la valve. Ne pas sécuriser.
Tourner la poignée en position chaud maximum et vérifier la

température d’eau.
Répéter les procédures ci-dessus jusqu’à ce que la température

désirée soit atteinte.
Réinstaller le chapeau et la poignée sur le corps du robinet.

Sécuriser avec la vis.
Réinstaller le bouchon.

1036179-2-C Français-9 Kohler Co.

Guía de instalación

Griferías de fregadero de cocina con válvula
remota

Herramientas y materiales

Destornillador de
punta de cruz o
Phillips

Llave
ajustable

Masilla de
plomería

Dos conexiones
macho de 3/8" para
el suministro

Gracias por elegir los productos de Kohler

Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.

Antes de comenzar

Cumpla con todos los códigos locales de plomería y de
construcción.

Cierre los suministros de agua.
Revise con cuidado los tubos de suministro y de desagüe para

ver si están dañados y cámbielos de ser necesario.
En las instalaciones nuevas, monte la grifería en el fregadero

antes de instalar el fregadero.
Antes de la instalación, desembale la grifería nueva y revise que

no esté dañada. Luego, vuelva a poner la grifería en la caja hasta
el momento de la instalación.

Kohler Co. Español-1 1036180-2-C

Antes de comenzar (cont.)

La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.

1036180-2-C Español-2 Kohler Co.

Rociador

Soporte
portador del
rociador

Surtidor

Chapetón

Salida de la
manguera
del rociador

Fregadero

Manguera

Aplique
masilla de
plomería.

Tuerca

Empaque

Anillo

Manguera del
rociador

Arandela

Tornillos

1. Instale el rociador

Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del soporte portador del rociador según las
instrucciones del fabricante.

Inserte el soporte portador del rociador en el orificio del
fregadero.

Por debajo del fregadero, apriete bien la tuerca con la mano.
Limpie el exceso de masilla de plomería o sellador.

2. Instalación de la grifería

Deslice el chapetón y el empaque en el surtidor.
Enrosque parcialmente dos tornillos en el anillo roscado hasta que

sobresalgan un poco por la parte posterior del anillo roscado.
Pase la manguera del rociador en el soporte portador del

rociador.
Deslice el anillo roscado y la arandela en la manguera del

rociador.
Instale la manguera del rociador subiéndola por el orificio de

montaje del surtidor y conéctela al conector de la manguera del
rociador en el surtidor.

Coloque el surtidor en el lugar deseado de instalación.
Deslice la arandela de metal en el vástago.

Fregadero

Kohler Co. Español-3 1036180-2-C

Instalación de la grifería (cont.)

Enrosque el anillo en el vástago hasta que quede a 1/4″ (6 mm)
de la parte inferior del fregadero. Asegúrese de que los orificios
de los tornillos estén orientados hacia la parte frontal y posterior
de la grifería.

Apriete los tornillos.

1036180-2-C Español-4 Kohler Co.

Chapetón

Conexión del surtidor

Empaque

Fregadero

Manguera
de entrada

Arandela

Tuerca

Abrazadera

Válvula
remota

Perno

Espaciador

3. Instale la válvula remota

NOTA: La válvula remota se debe colocar a 8″ (20,3 cm) del
surtidor.

Deslice el chapetón y el empaque por las mangueras de
suministro y en la válvula remota.

Coloque la válvula remota en el lugar deseado.
Por debajo del fregadero, monte la abrazadera, la arandela y la

tuerca en el perno.
Alinee la manija y apriete bien la tuerca.
Conecte la manguera de entrada en la conexión del surtidor.

Asegúrese de que el empaque de anillo (O-ring), no ilustrado,
esté colocado en la conexión del surtidor.

Kohler Co. Español-5 1036180-2-C

Aplique masilla

Montaje de
la bomba

Chapetón

Tuerca

Botella

de plomería
aquí.

Tapón

4. Instale el dispensador de jabón

Retire la tuerca del chapetón.
Aplique masilla de plomería u otro sellador en la ranura de la

parte inferior del chapetón, según las instrucciones de fabricante.
Coloque el chapetón en el orificio de fijación deseado.
Enrosque la tuerca en el chapetón por debajo del fregadero.

Apriete la tuerca hasta que el chapetón se fije bien en su lugar.
Enrosque la botella dispensadora en el chapetón por la parte

inferior.
Llene la botella dispensadora con jabón por arriba del fregadero.
Inserte el conjunto de la bomba en el chapetón.

1036180-2-C Español-6 Kohler Co.

Agua
fría

3" (7,6 cm)
o mayor

Agua

Agua
caliente

fría

Aireador

5. Instale los suministros

PRECAUCIÓN: Riesgo de flujo restringido y daños al
producto. Tenga cuidado al doblar las mangueras de suministro

para evitar la formación de dobleces y acodaduras. Las
mangueras no deben quedar tensionadas después de la
instalación.

NOTA: Si la instalación del fregadero requiere enrollar las
mangueras de suministro a fin de obtener una buena conexión,
mantenga un diámetro interno de al menos 3″ (7,6 cm) al enrollarlas.

Sitúe los suministros del agua de manera que no interfieran con
las demás mangueras.

Conecte las mangueras de suministro a las llaves de paso. El lado
izquierdo corresponde al agua caliente, y el derecho, al agua fría.

Apriete todas las conexiones.

6. Verificación de la instalación

Gire el aireador hacia la izquierda para sacarlo del extremo del
surtidor.

Abra el suministro principal de agua.
Gire la manija de la grifería a la posición abierta.
Haga circular agua caliente y luego fría por la grifería durante un

minuto.

Kohler Co. Español-7 1036180-2-C

Verificación de la instalación (cont.)

Presione la manija de la grifería hacia abajo, a la posición cerrada.
Gire el aireador a la derecha para volver a montarlo.

1036180-2-C Español-8 Kohler Co.

Tornillo

Tapón

Bonete

Graduador

Ranuras

Manija

Espiga de
válvula

7. Ajuste opcional del límite de temperatura

Retire el tapón, el tornillo de fijación, la manija y el bonete.
Coloque el graduador de manera que detenga a la espiga de la

válvula cuando alcance la temperatura máxima deseada.
Coloque la manija en la espiga de la válvula. No asegure.
Gire la manija para abrir completamente el agua caliente y

verifique la temperatura del agua.
Repita el procedimiento mencionado arriba hasta alcanzar la

temperatura deseada.
Vuelva a instalar el bonete y la manija en el cuerpo de la grifería.

Fije con el tornillo.
Reinstale el tapón.

Kohler Co. Español-9 1036180-2-C

1036180-2-C

1036180-2-C

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

©2005 Kohler Co.

1036180-2-C
