Installation Guide
Sonata
R
Grab Bar And Acrylic Shelf
K-9459
Français, Page 5
Español, Página 8
1021774-2-B
1021774-2-B
Page 2
Thank You For Choosing Kohler Company
We appreciate your choosing The Bold Look of Kohler with your
plumbing ware selection. Please take a moment to review this manual
before you start the installation. Contact us if you have any installation
or performance problems. Our phone numbers and website are listed
on the back cover. Thanks again for choosing Kohler Company.
Introduction
- Please read all instructions carefully to familiarize yourself with the
required tools, materials and installation procedures.
- This document contains the latest product information available at the
time of publication. Kohler reserves the right to make changes in
product characteristics, packaging or availability at any time without
notice.

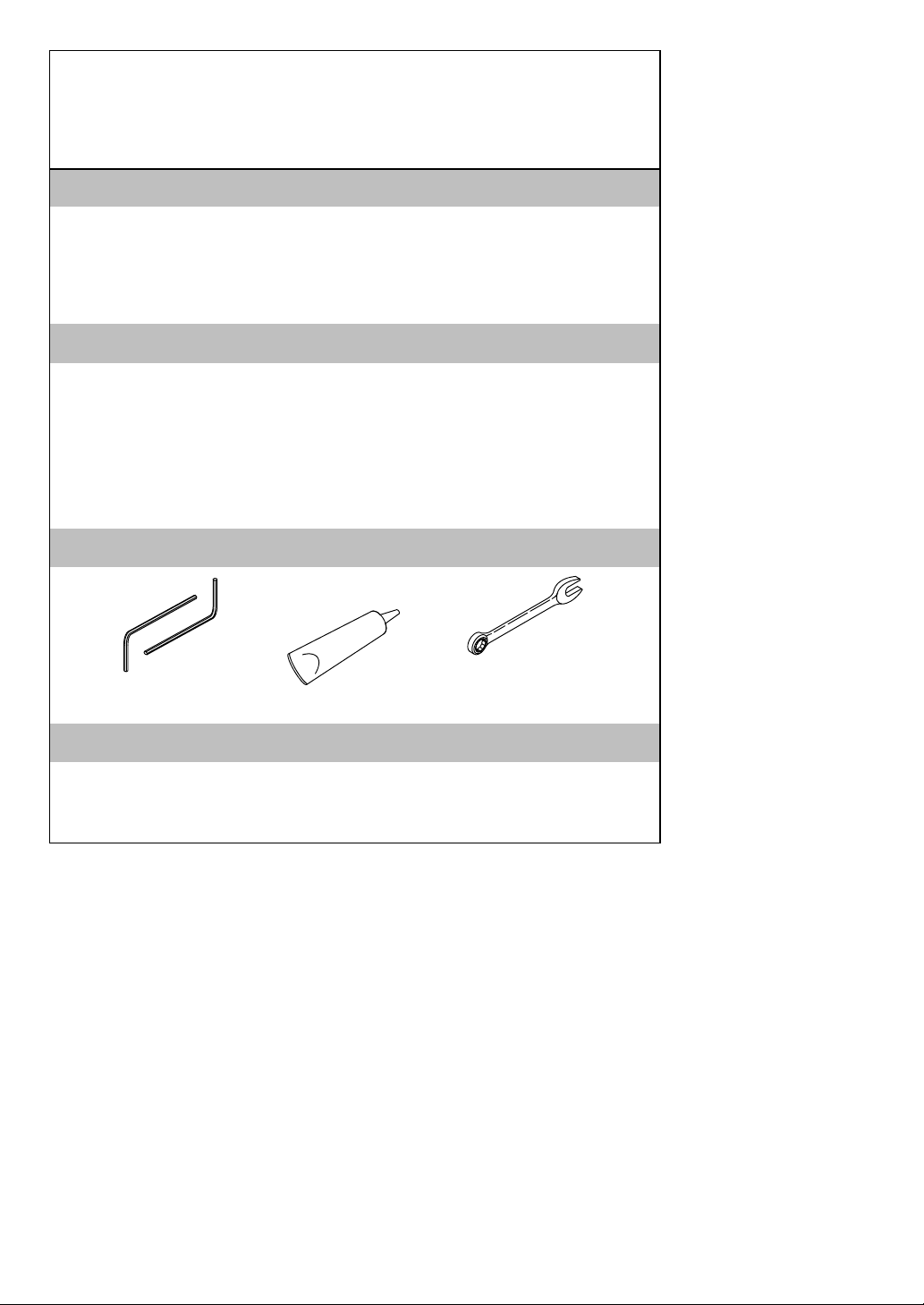

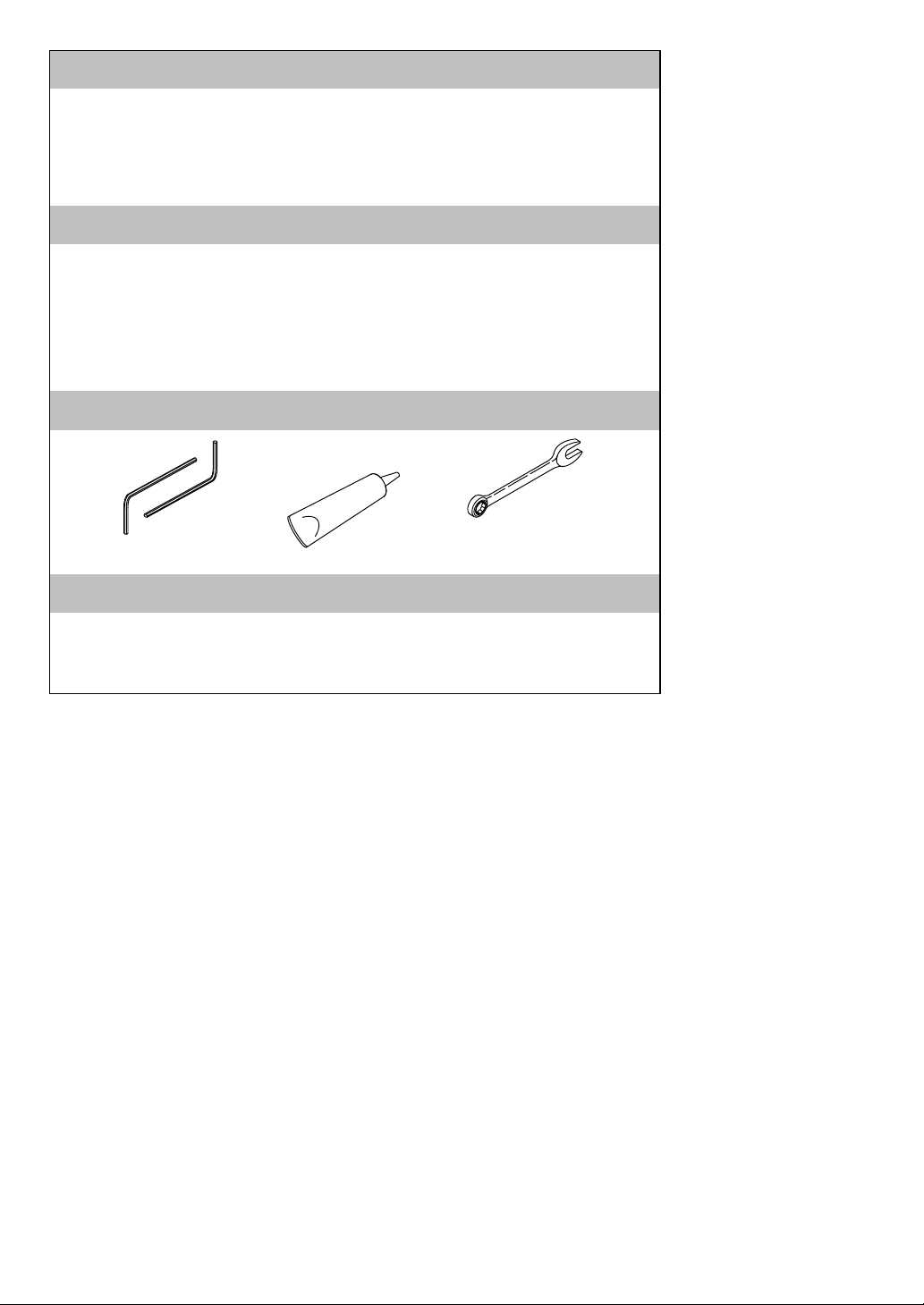

Recommended Tools and Materials
Hex
Wrench
Sealant
Open End
Box Wrench
Before You Begin
IMPORTANT: Access to the back of the module is required to install
the grab bar. The grab bar must be installed before the bath/shower
module is moved into place for installation.
1021774-2-B
2
Kohler Co.
Page 3
Shower
Wall
Wall Inserts
Setscrew
Bracket
Screw
Apply
Sealant
Shelf

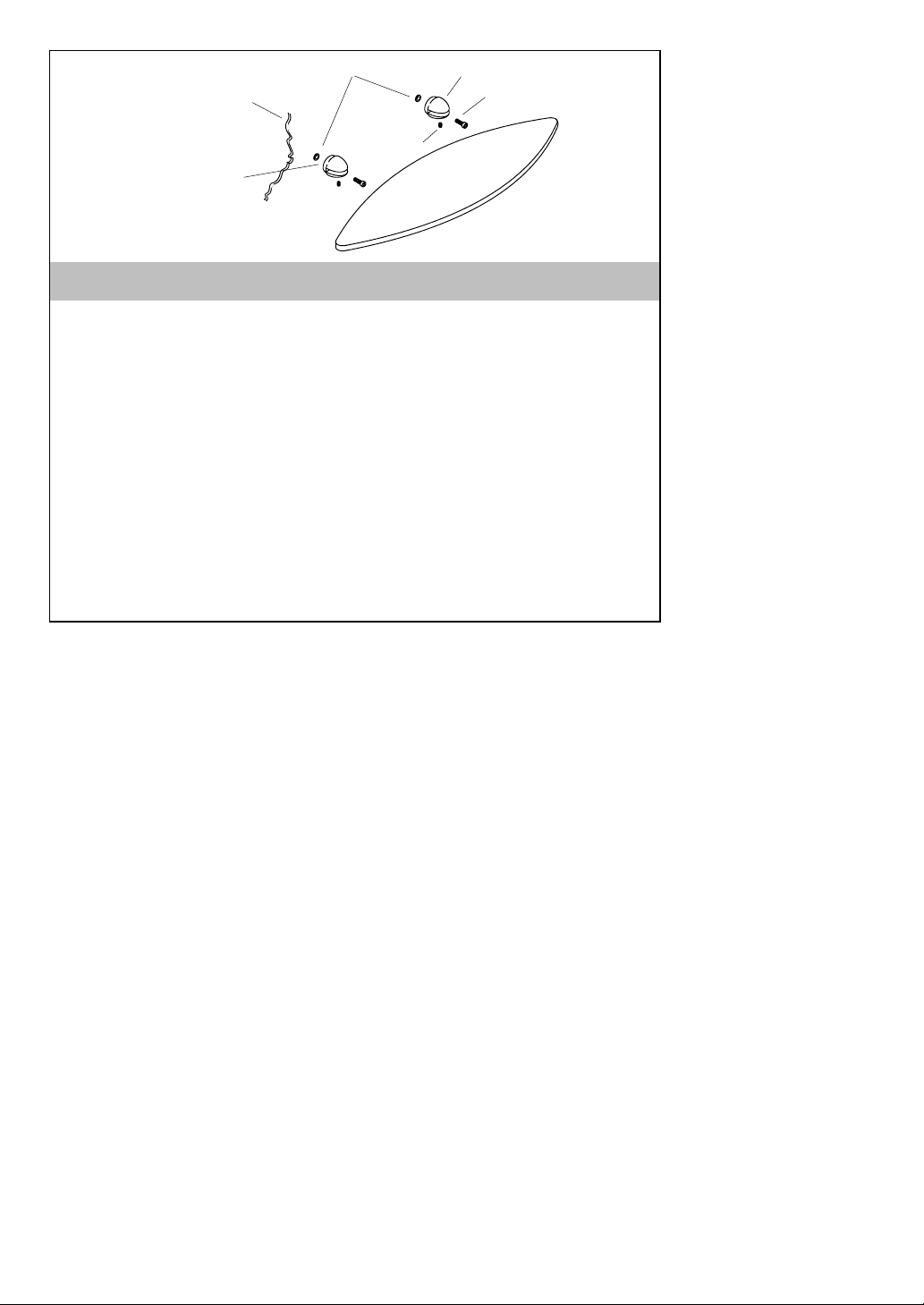

1. Shelf Installation
IMPORTANT: The wall inserts for the shelf brackets are installed in
the bath/shower wall at the factory.
- Apply a small amount of silicone sealant to the back of each bracket.
- Assemble the brackets and sockethead screws as shown.
- Use the hex wrench to install the bracket on the shower wall insert.
- Repeat for the other bracket.
- Remove any excess sealant from the brackets.
- Partially thread the setscrews into the brackets.
- Remove the protective paper backing from both sides of the shelf.
- Carefully slide the shelf into position in the bracket assembly recesses
and tighten the setscrews to secure the shelf to the brackets.
Kohler Co.
3
1021774-2-B
Page 4
Shower Wall
Apply
Sealant
Lock Washer
Nut
Large Washer
Stud
Grab Bar

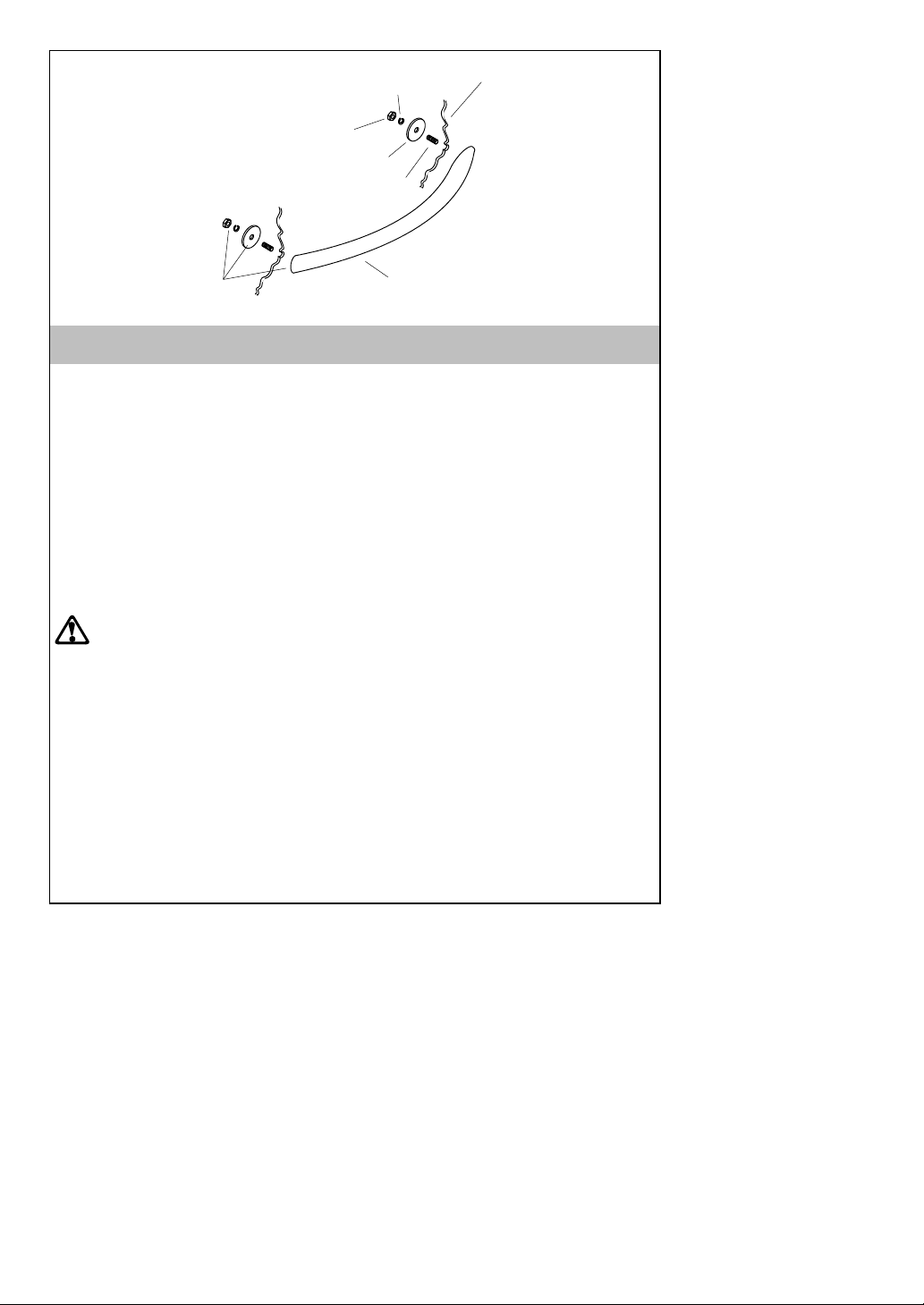

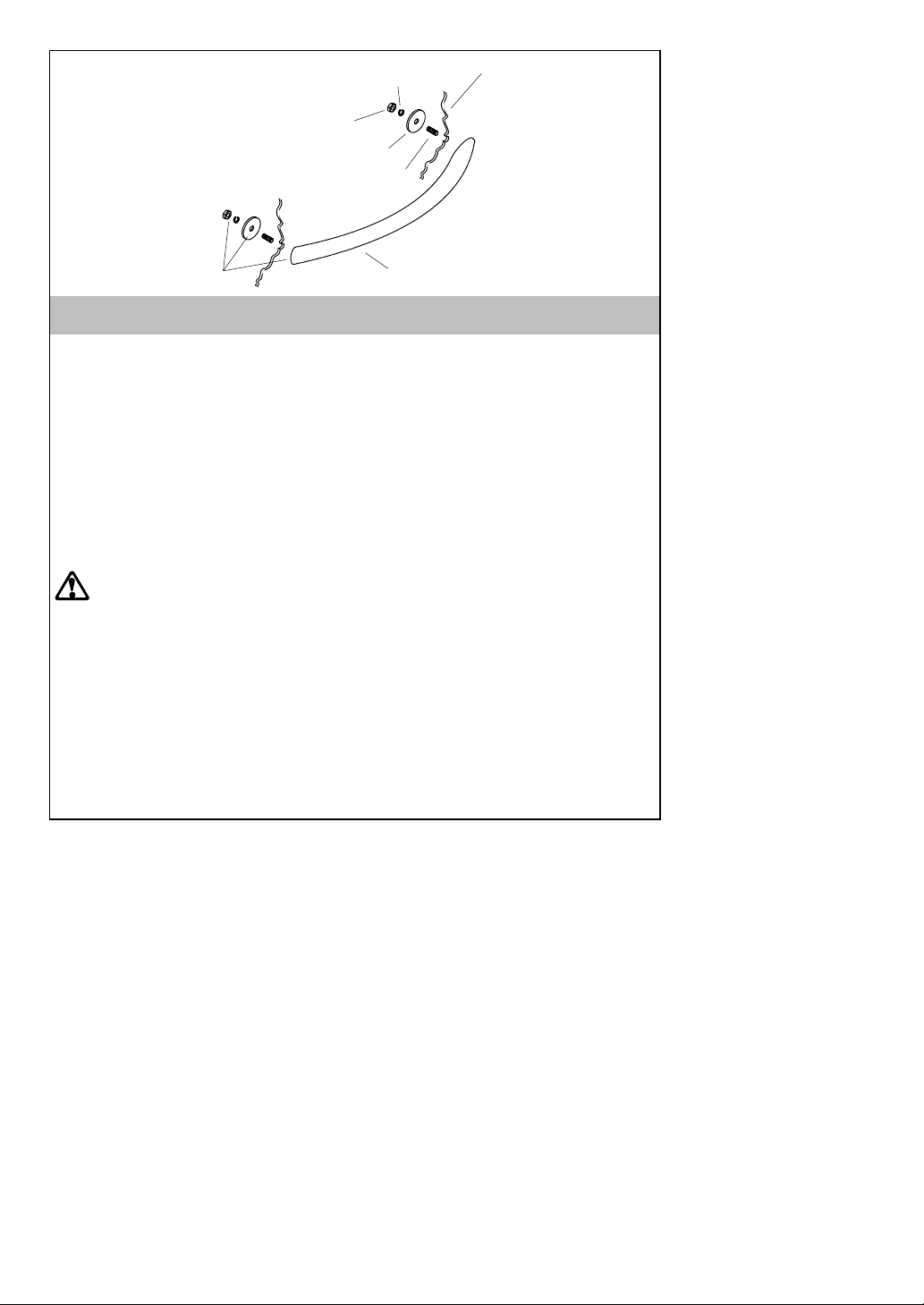

2. Grab Bar Installation
IMPORTANT: Access to the backof the module is required to install
the grab bar. The grab bar must be installed before the bath/shower
module is moved into place for installation.
- Carefully install the studs in the grab bar until the studs bottom in
handle. Back the studs out three turns. Failure to back the studs out
can cause damage to the grab bar surface.
- Apply a small amount of silicone sealant to each end of the grab bar
and install the grab bar through the shower wall.
- Apply a small amount of silicone sealant to the back of the large
washers. Install the washers over the grab bar studs.
CAUTION: Risk of product damage. Hold the stud in place with a
hex wrench when tightening the hex nut. If allowed to rotate, the stud
can dimple the grab bar surface.
- Apply a small amount of silicone sealant to the threads of the hex nuts
and studs. Install the large washers, lock washers and hex nuts on the
studs. Use a hex wrench to hold the stud in place while turning the hex
nuts to finger tight. While still holding the stud with the hex wrench,
tighten the hex nuts 1-1/4 more turns with the open end box wrench.
- Remove any excess sealant from the grab bar and the inside of the
shower module.
- Theshowermodulecannowbemovedintoplaceforinstallation.
1021774-2-B
4
Kohler Co.
Page 5
Guide d’Utilisation
Main Courante (Barre d’Appui)
et Étagère en Acrylique
Merci d’avoir choisi un produit KOHLER
Merci d’avoir choisi la ligne The Bold Look de Kohler. S’il vous plait,
veuillez lire attentivement ce guide avant de commencer l’installation.
N’hésitez pas à nous contacter en cas de problème d’installation ou de
fonctionnement Nos numéros de téléphone et notre adresse de site
Internet sont au verso. Merci encore d’avoir choisi un produit KOHLER.
Introduction
- Veuillez lire avec attention cette notice pour vous familiariser avec les
outils et matériaux requis, ainsi que les étapes d’installation.
- Tous les renseignements contenus dans ces instructions proviennent
des plus récentes données disponibles du produit. La société KOHLER
se réserve le droit d’apporter des modifications aux caractéristiques,
conditionnements et disponibilités des produits en tout temps et sans
préavis.
Outils et Matériaux Recommandés
Clé
Hexagonale
Matériau
d’Étanchéité
Clé
Polygonale
Avant de Commencer
IMPORTANT : Prévoir un accès à l’arrière du module pour installer la
main courante. Installez la main courante avant de déplacer le module
de baignoire / douche sur le lieu de son installation.
Kohler Co.
5
1021774-2-B
Page 6
Mur de la
Douche
Insère Mural
Support
Vis
Vis
Appliquez
le Matériau
d’Étanchéité
Étagère

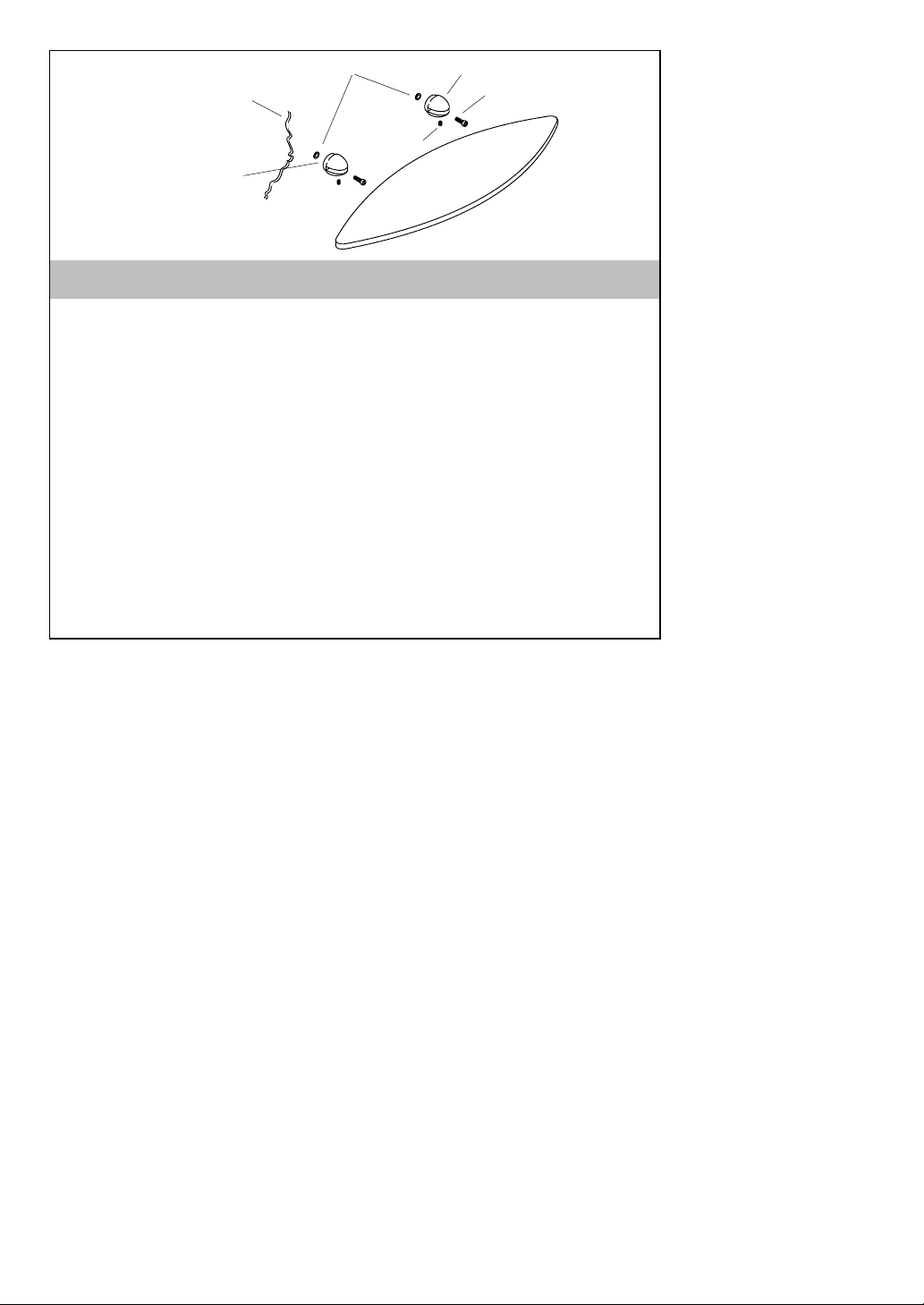

3. Installation de l’Étagère
IMPORTANT : Lesinséresmurauxdessupportsdel’étagèreontété
installés sur le mur de la Baignoire / Douche à l’usine.
- Appliquez du mastic silicone à l’arrière de chaque support.
- Montez les supports et les vis de fixation tel qu’illustré
- À l’aide d’une clé hexagonale (Allen) installez le support sur l’insère
mural de la paroi de la douche.
- Répétez les procédures pour l’autre support.
- Nettoyez tout l’excès de mastic des supports.
- Vissez partiellement les vis de retenue dans les supports.
- Retirez le papier de protection des deux côtés de l’étagère.
- Glissez l’étagère à sa place sur le support de l’étagère, puis vissez les
vis de retenue pour fixer l’étagère aux supports.
1021774-2-B
6
Kohler Co.
Page 7
Rondelle de Blocage
Écrou
Large Rondelle
Tige Filetée
Mur de la Douche
Appliquez le Matériau
d’Étanchéité
Main Courante (Barre d’Appui)

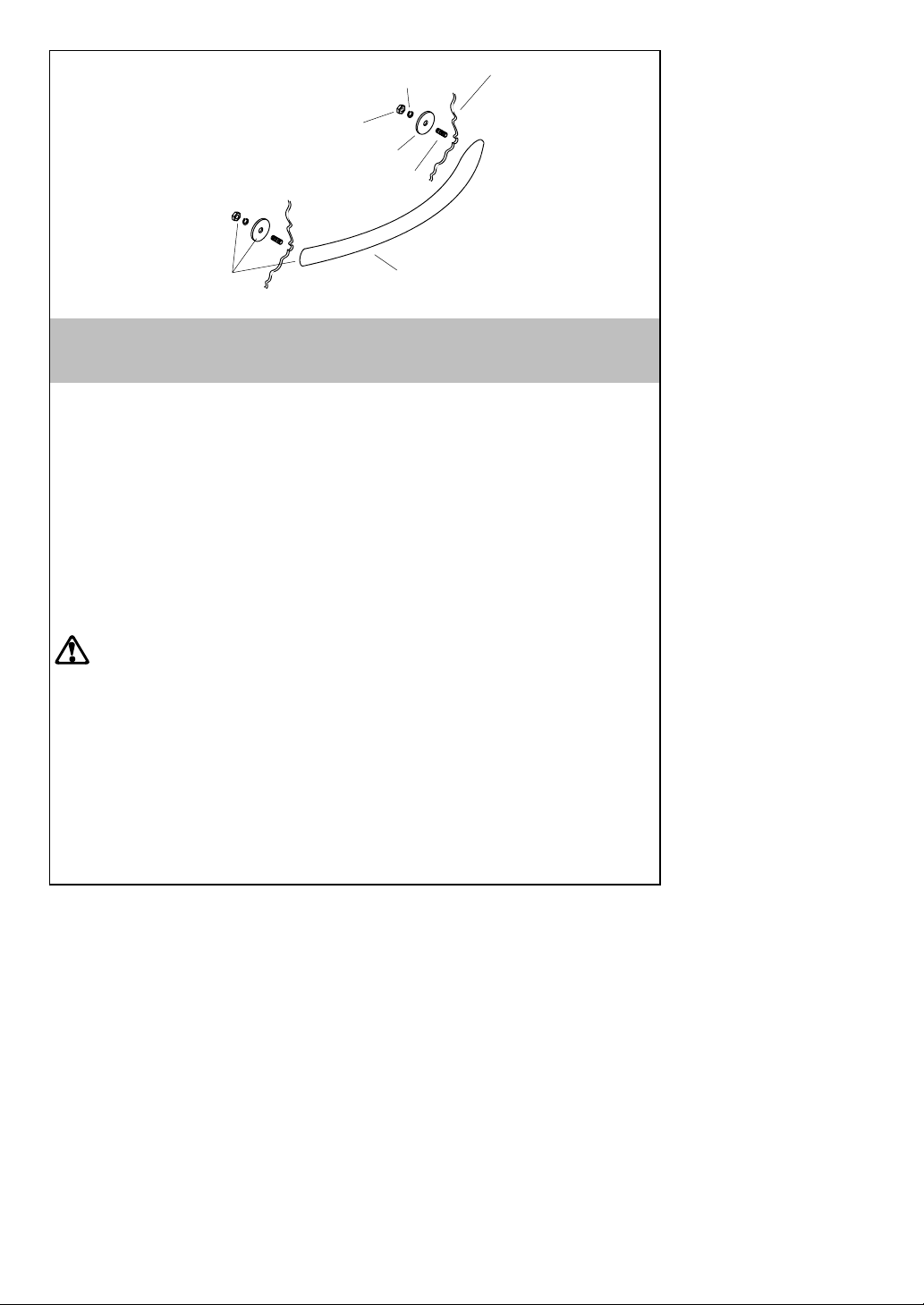

4. Installation de la Main Courante (Barre
d’Appui)
IMPORTANT : Prévoyez un accès à l’arrière du module pour installer
la main courante. Installez la main couranteavant de déplacer le module
de baignoire / douche sur le lieu de son installation.
- Insérez les tiges filetées dans la barre de support de façon à ce
qu’elles émergent. Dévissez les tiges filetées de trois tours. Le
non- respect de ces instructions peut entraîner à l’endommagement
de la surface de la barre d’appui.
- Appliquez une petite quantité de mastic silicone sur chaque extrémitée
de la barre, puis monter l’ensemble sur la paroi de douche.
- Appliquez du mastic silicone à l’arrière de chaque large rondelle.
Installez les rondelles sur les tiges filetées.
ATTENTION : Risque d’endommagement du produit. Ten ir la tige
filetée en place avec une clé hexagonale (Allen) et fixer l’écrou. S i la tige
filetée pivote, elle endommagera à la surface de la barre d’appui.
- Appliquez un peu de mastic silicone sur les tiges filetée des écrous
hexagonaux. Installez les larges rondelles, les rondelles de blocage et les
écrous hexagonaux sur les tiges. Tenez la tige en place avec une clé
Hexagonale et serrez les écrous. Tout en soutenant la tige avec la clé,
serrez l’écrou de 1 tour 1/4 avec une clé platte.
- Retirez tout excédent de mastic.
- Ilvousestpossiblemaintenantdedéplacerlemodulesursonsite
d’installation.
Kohler Co.
7
1021774-2-B
Page 8
Guía de Instalación
Agarradera y repisa acrílica
Gracias por elegir los productos de Kohler
Gracias por elegir la línea de productos Kohler, a través de la compra de
este producto. Por favor, tome unos minutos para leer este manual,
antes de comenzar la instalación. En caso de problemas de instalación o
de funcionamiento, no dude en contactarnos. Nuestros números de
teléfono y nuestra página web se encuentran en la solapa posterior.
Gracias nuevamente por escoger a Kohler.
Introducción
- Lea estas instrucciones atentamente para familiarizarse con las
herramientas requeridas, los materiales y la secuencia de instalación.
- Este documento contiene la información más reciente disponible en el
momento de su publicación. Kohler Co. se reserva el derecho de
efectuar cambios en las características del producto, empaque o
disponibilidad en cualquier momento, sin previo aviso.

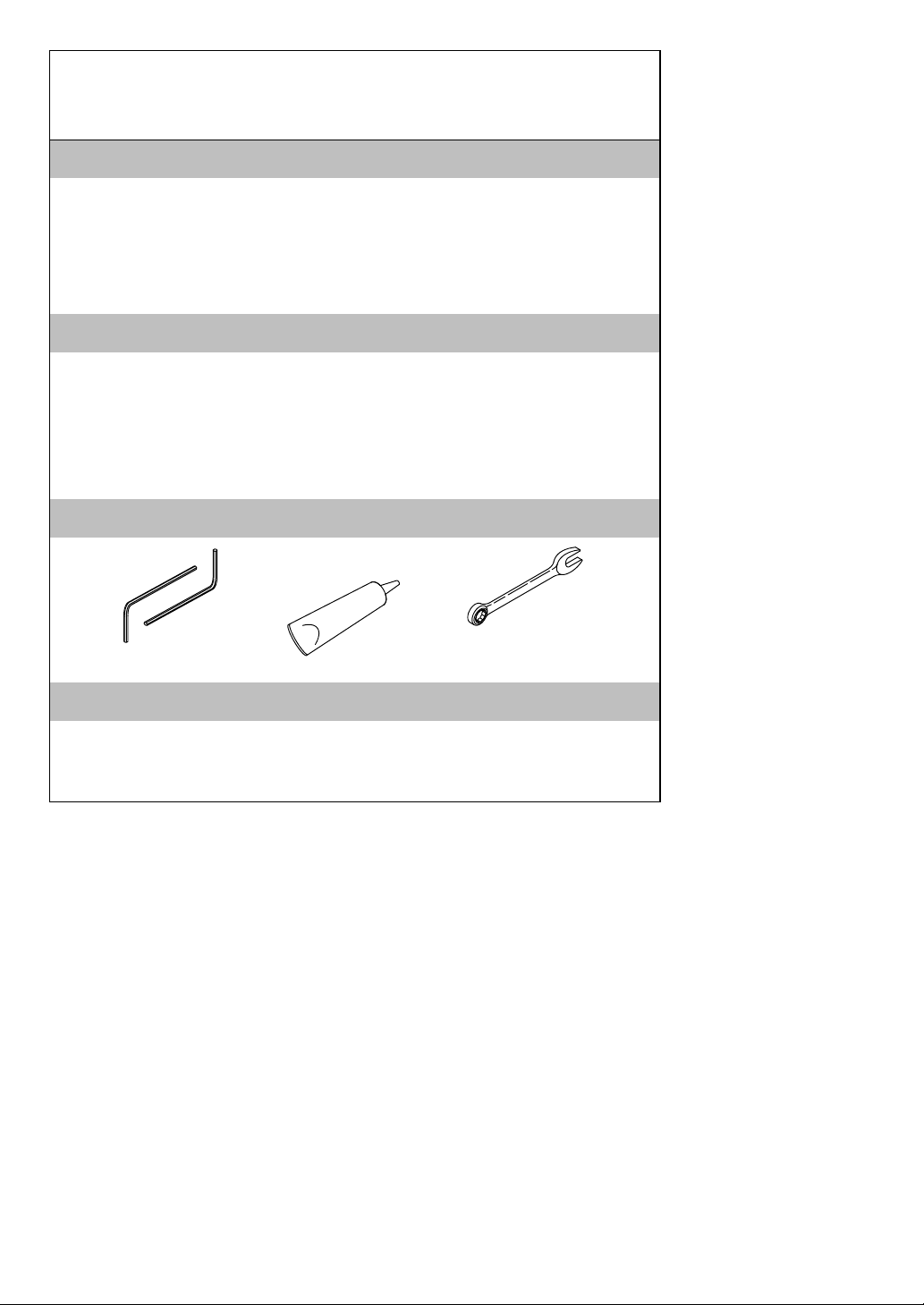

Herramientas y materiales sugeridos
Llave
hexagonal
Sellador
Llave
combinada
Antes de comenzar
IMPORTANTE: Es necesario tener acceso a la parte de atrás del
módulo para instalar la agarradera. La agarradera debe instalarse antes
de desplazar el módulo de bañera y de ducha al lugar de instalación.
1021774-2-B
8
Kohler Co.
Page 9
Pared de
ducha
Sujetadores
murales
Soporte
Tornillo
Aplique
sellador
Tornillo de
fijación
Repisa

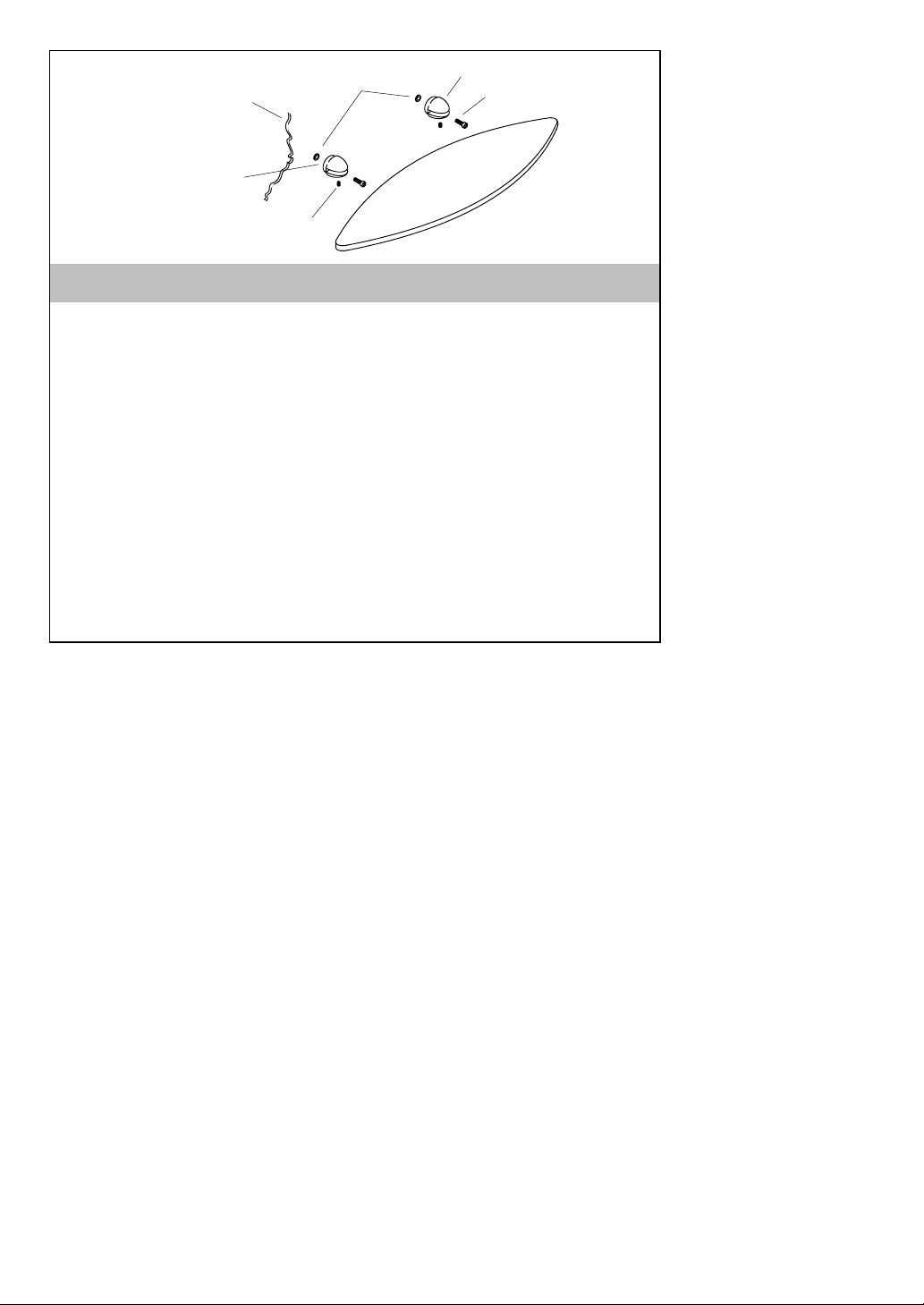

5. Instalación de la repisa
IMPORTANTE: Los sujetadores murales para los soportes de la repisa
vienen instalados en la pared de baño/ducha de fábrica.
- Aplique una pequeña cantidad de sellador de silicona en el dorso de
cada soporte.
- Monte los soportes y los tornillos de cabeza hueca tal como se ilustra.
- Con una llave hexagonal, instale el soporte en el sujetador mural.
- Repita la operación con el otro soporte.
- Remueva el exceso de sellador de los soportes.
- Enrosque parcialmente los tornillos de fijación en los soportes.
- Remueva el papel protector de ambos lados de la repisa.
- Con cuidado, deslice la repisa por las aberturas del montaje de soporte
y apriete los tornillos de fijación para asegurar la repisa a los soportes.
Kohler Co.
9
1021774-2-B
Page 10
Arandela de
seguridad
Tuerca
Arandela grande
Perno
Pared de ducha
Aplique
sellador
Agarradera
6. Instalación de la agarradera
IMPORTANTE: Es necesario tener acceso a la parte de atrás del
módulo para instalar la agarradera. La agarradera debe instalarse antes
de desplazar el módulo de bañera y de ducha al lugar de instalación.
- Instale con cuidado los pernos en la agarradera hasta que
sobresalgan por la manija. Desenrosque los pernos tres vueltas. Si no
los desenrosca puede causar daños a la superficie de la agarradera.
- Aplique una pequeña cantidad de sellador de silicona en cada extremo
de la agarradera, y móntela en la pared de la ducha.
- Aplique una pequeña cantidad de sellador de silicona en el dorso de las
arandelas grandes. Instale las arandelas sobre los pernos de la
agarradera.
PRECAUCIÓN: Riesgo de daños al producto. Sostenga el perno con
una llave hexagonal cuando apriete la tuerca hexagonal. Si se le hace
girar, el perno puede mellar la superficie de la agarradera.
- Aplique una pequeña cantidad de sellador de silicona a las roscas de la
tuercas hexagonales y a los pernos. Instale las arandelas grandes, las
arandelas de seguridad y las tuercas hexagonales sobre los pernos. Con
una llave hexagonal, sostenga el perno en su lugar y gire las tuercas
hexagonales a mano. Sin soltar la llave hexagonal, apriete las tuercas
hexagonales 1-1/4 de vuelta adicional con la llave combinada.
- Remueva el exceso de sellador de la agarradera y el interior del módulo
de la ducha.
- Ahora es posible desplazar el módulo de la ducha al lugar de
instalación.
1021774-2-B
10
Kohler Co.
Page 11
Kohler Co.
11
1021774-2-B
Page 12
1021774-2-B
USA: 1-800-4-KOHLER
Canada : 1-800-964-5590
Mexico: 001-877-680-1310
kohler.com
E 2003 Kohler Co.
