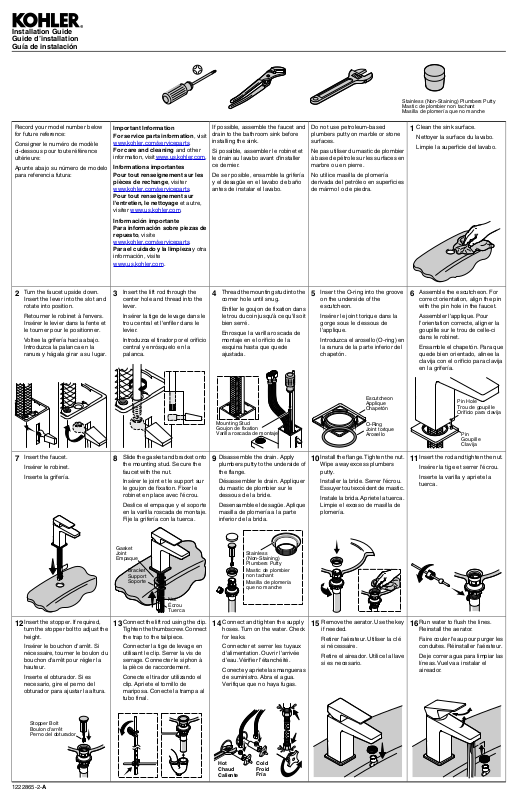

Page 1
Installation Guide
Guide d’installation
Guía de instalación
Stainless (Non-Staining) Plumbers Putty
Mastic de plombier non tachant
Masilla de plomería que no manche
Record your model number below
for future reference:
Consigner le numéro de modèle
ci-dessous pour toute référence
ultérieure:
Apunte abajo su número de modelo
para referencia futura:

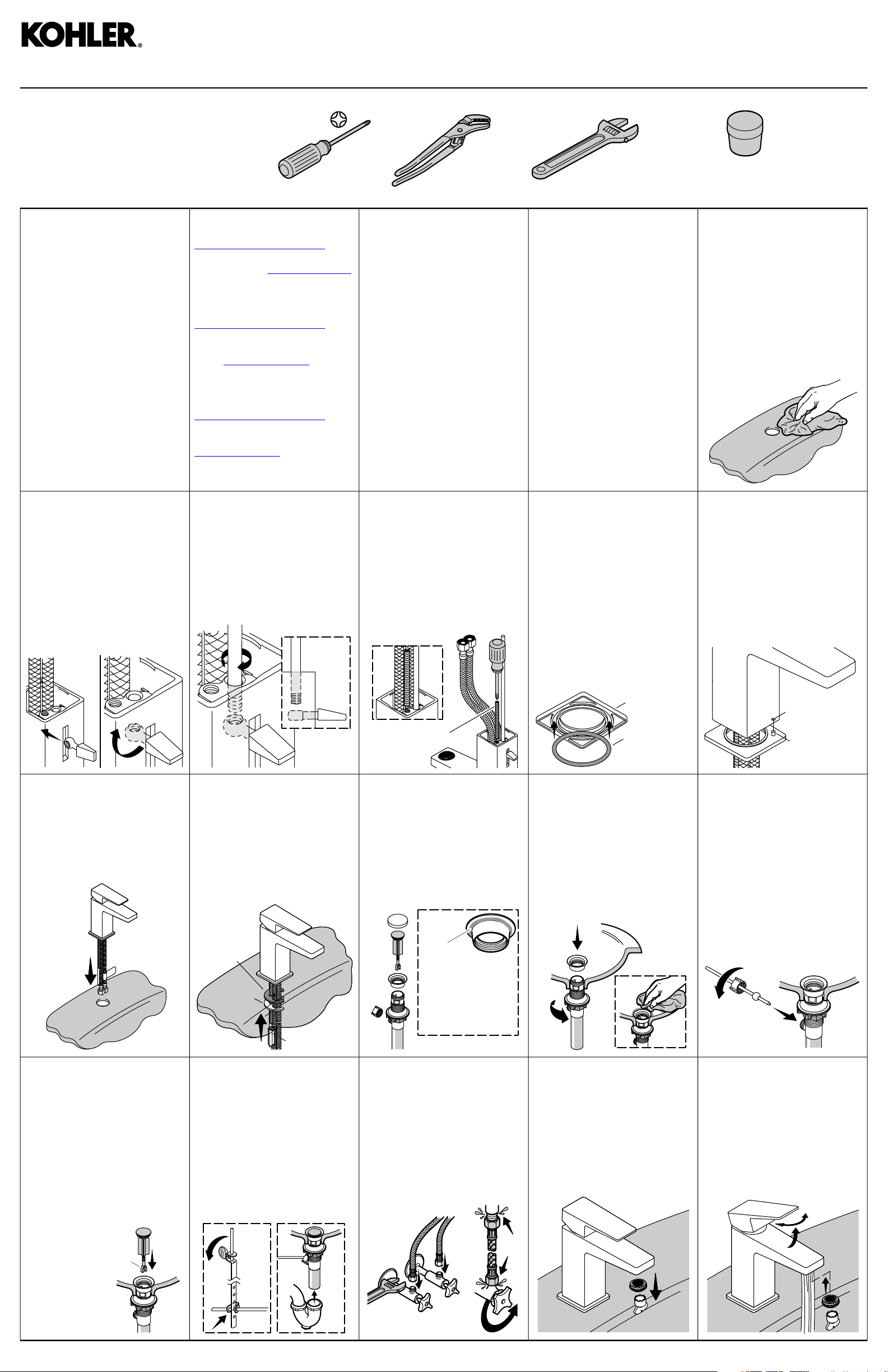

Turn the faucet upside down.
2
Insert the lever into the slot and
rotate into position.
Retourner le robinet à l'envers.
Insérer le levier dans la fente et
le tourner pour le positionner.
Voltee la grifería hacia abajo.
Introduzca la palanca en la
ranura y hágala girar a su lugar.
Important Information
For service parts information, visit
www
.kohler.com/serviceparts.
For care and cleaning and other
information, visit www
Informations importantes
Pour tout renseignement sur les
pièces de rechange, visiter
www
.kohler.com/serviceparts.
Pour tout renseignement sur
l'entretien, le nettoyage et autre,
visiter www
Información importante
Para información sobre piezas de
repuesto, visite
www
Para el cuidado y la limpieza y otra
información, visite
www
Insert the lift rod through the
3
center hole and thread into the
lever.
Insérer la tige de levage dans le
trou central et l'enfiler dans le
levier.
Introduzca el tirador por el orificio
central y enrósquelo en la
palanca.
.us.kohler.com.
.kohler.com/serviceparts.
.us.kohler.com.
.us.kohler.com.
If possible, assemble the faucet and
drain to the bathroom sink before
installing the sink.
Si possible, assembler le robinet et
le drain au lavabo avant d'installer
ce dernier.
De ser posible, ensamble la grifería
y el desagüe en el lavabo de baño
antes de instalar el lavabo.
Thread the mounting stud into the
4
corner hole until snug.
Enfiler le goujon de fixation dans
le trou du coin jusqu'à ce qu'il soit
bien serré.
Enrosque la varilla roscada de
montaje en el orificio de la
esquina hasta que quede
ajustada.
Do not use petroleum-based
plumbers putty on marble or stone
surfaces.
Ne pas utiliser du mastic de plombier
à base de pétrole sur les surfaces en
marbre ou en pierre.
No utilice masilla de plomería
derivada del petróleo en superficies
de mármol o de piedra.
Insert the O-ring into the groove
5
on the underside of the
escutcheon.
Insérer le joint torique dans la
gorge sous le dessous de
l'applique.
Introduzca el arosello (O-ring) en
la ranura de la parte inferior del
chapetón.
Clean the sink surface.
1
Nettoyer la surface du lavabo.
Limpie la superficie del lavabo.
Assemble the escutcheon. For
6
correct orientation, align the pin
with the pin hole in the faucet.
Assembler l'applique. Pour
l'orientation correcte, aligner la
goupille sur le trou de celle-ci
dans le robinet.
Ensamble el chapetón. Para que
quede bien orientado, alinee la
clavija con el orificio para clavija
en la grifería.
Insert the faucet.
7
Insérer le robinet.
Inserte la grifería.
Slide the gasket and bracket onto
8
the mounting stud. Secure the
faucet with the nut.
Insérer le joint et le support sur
le goujon de fixation. Fixer le
robinet en place avec l'écrou.
Deslice el empaque y el soporte
en la varilla roscada de montaje.
Fije la grifería con la tuerca.
Gasket
Joint
Empaque
Bracket
Support
Soporte
Mounting Stud
Goujon de fixation
Varilla roscada de montaje
Disassemble the drain. Apply
9
plumbers putty to the underside of
the flange.
Désassembler le drain. Appliquer
du mastic de plombier sur le
dessous de la bride.
Desensamble el desagüe. Aplique
masilla de plomería a la parte
inferior de la brida.
Stainless
(Non-Staining)
Plumbers Putty
Mastic de plombier
non tachant
Masilla de plomería
que no manche
Escutcheon
Applique
Chapetón
O-Ring
Joint torique
Arosello
Install the flange.Tighten the nut.
10
Wipe away excess plumbers
putty.
Installer la bride. Serrer l'écrou.
Essuyer tout excédent de mastic.
Instale la brida. Apriete la tuerca.
Limpie el exceso de masilla de
plomería.
Pin Hole
Trou de goupille
Orificio para clavija
Pin
Goupille
Clavija
Insert the rod and tighten the nut.
11
Insérer la tige et serrer l'écrou.
Inserte la varilla y apriete la
tuerca.
Insert the stopper. If required,
12
turn the stopper bolt to adjust the
height.
Insérer le bouchon d'arrêt. Si
nécessaire, tourner le boulon du
bouchon d'arrêt pour régler la
hauteur.
Inserte el obturador. Si es
necesario, gire el perno del
obturador para ajustar la altura.
Stopper Bolt
Boulon d'arrêt
Perno del obturador
1222865-2-A
Nut
Écrou
Tuerca
Connect the lift rod using the clip.
13
Tighten the thumbscrew. Connect
the trap to the tailpiece.
Connecter la tige de levage en
utilisant le clip. Serrer la vis de
serrage. Connecter le siphon à
la pièce de raccordement.
Conecte el tirador utilizando el
clip. Apriete el tornillo de
mariposa. Conecte la trampa al
tubo final.
Connect and tighten the supply
14
hoses. Turn on the water. Check
for leaks.
Connecter et serrer les tuyaux
d'alimentation. Ouvrir l'arrivée
d'eau. Vérifier l'étanchéité.
Conecte y apriete las mangueras
de suministro. Abra el agua.
Verifique que no haya fugas.
Hot
Chaud
Caliente
Cold
Froid
Fría
Remove the aerator. Use the key
15
if needed.
Retirer l'aérateur. Utiliser la clé
si nécessaire.
Retire el aireador. Utilice la llave
si es necesario.
Run water to flush the lines.
16
Reinstall the aerator.
Faire couler l'eau pour purger les
conduites. Réinstaller l'aérateur.
Deje correr agua para limpiar las
líneas. Vuelva a instalar el
aireador.
Page 2
For service parts information, visit
www.kohler.com/serviceparts.
For care and cleaning and other information, visit
.us.kohler.com.
www
KOHLER® Faucet Lifetime Limited Warranty
Kohler Co. warrants its Faucets* manufactured after January 1,
1997, to be leak and drip free during normal residential use for
as long as the original consumer purchaser owns his or her
home. If the Faucet should leak or drip during normal use, Kohler
Co. will, free of charge, mail to the purchaser the cartridge
necessary to put the Faucet in good working condition. This
warranty applies only to Kohler Faucets installed in the United
States of America, Canada or Mexico ("North America").
Kohler Co. also warrants all other aspects of the faucet or
accessories ("Faucet")*, (except gold, non-Vibrant®, non-chrome
finishes) to be free of defects in material and workmanship during
normal residential use for as long as the original consumer
purchaser owns his or her home.This warranty applies only to
Kohler Faucets installed in North America. If a defect is found
in normal residential use, Kohler Co. will, at its election, repair,
provide a replacement part or product, or make appropriate
adjustment. Damage to a product caused by accident, misuse,
or abuse is not covered by this warranty. Improper care and
cleaning will void the warranty**. Proof of purchase (original
sales receipt) must be provided to Kohler Co. with all warranty
claims. Kohler Co. is not responsible for labor charges,
installation, or other incidental or consequential costs. In no
event shall the liability of Kohler Co. exceed the purchase price
of the Faucet.
If the Faucet is used commercially or is installed outside of North
America, or if the finish is gold, non-Vibrant or a painted or
powder coated color finish, Kohler Co. warrants the Faucet to
be free from defects in material and workmanship for one (1)
year from the date the product is installed, under Kohler Co.'s
standard one-year limited warranty.
If you believe that you have a warranty claim, contact Kohler
Co., either through your Dealer, Plumbing Contractor, Home
Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care
Center, 444 Highland Drive, Kohler, WI 53044, USA. Please be
sure to provide all pertinent information regarding your claim,
including a complete description of the problem, the product,
model number, color, finish, the date the product was purchased
and from whom the product was purchased. Also include your
original invoice. For other information, or to obtain the name
and address of the service and repair facility nearest you, call
1-800-4-KOHLER (1-800-456-4537) from within the USA and
Canada, and 001-800-456-4537 from within Mexico, or visit
.kohler.com within the USA, www.ca.kohler.com from within
www
Canada, or www
KOHLER CO. AND/OR SELLER ARE PROVIDING THESE
WARRANTIES IN LIEU OF ALL OTHER WARRANTIES,
EXPRESSED OR IMPLIED, INCLUDING BUT NOT LIMITED
TO THE IMPLIED WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE. KOHLER
CO. AND/OR SELLER DISCLAIM ALL LIABILITY FOR
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES.
Some states/provinces do not allow limitations of how long
an implied warranty lasts or the exclusion or limitation of
such damages, so these limitations and exclusions may
not apply to you.This warranty gives the consumer specific
legal rights.You may also have other rights that vary from
state/province to state/province.
This is Kohler Co.'s exclusive written warranty.
*Trend® faucets, MasterShower® tower, BodySpa systems and
components; WaterHaven® tower, systems and components;
Tripoint® faucets, Polished Gold, non-Vibrant and painted or
powder coated finishes, fittings; all items within the "Fixture
Related" section of the Kohler Faucets Price Book, drains,
Duostrainer® sink strainers, soap/lotion dispensers, Moxie™
Wireless Speaker; and faucets used in commercial settings,
and outside North America, are covered by Kohler Co.'s one-year
limited warranty.
**Never use cleaners containing abrasive cleansers, ammonia,
bleach, acids, waxes, alcohol, solvents or other products not
recommended for chrome.This will void the warranty.
.mx.kohler.com in Mexico.
Pour tout renseignement sur les pièces de rechange, visiter
www
.kohler.com/serviceparts.
Pour tout renseignement sur l'entretien, le nettoyage et
autre, visiter www
Garantie limitée à vie du robinet KOHLER®
Kohler Co. garantit que les robinets* fabriqués après le 1er
janvier 1997 ne fuient pas et ne gouttent pas lors d'une utilisation
domestique normale, aussi longtemps que l'acquéreur d'origine
demeure propriétaire de son domicile. Si le robinet goutte ou
présente des fuites lors d'une utilisation normale, Kohler Co.
enverra par courrier à l'acheteur, sans frais, la cartouche
nécessaire pour réparer le robinet. La présente garantie
s'applique uniquement aux robinets Kohler installés aux
États-Unis, au Canada ou au Mexique ("Amérique du Nord").
Kohler Co. garantit également toutes les autres caractéristiques
du robinet ou des accessoires ("Robinet")*, (à l'exception des
finitions dorées, non-Vibrant®, non chromées) contre tout vice
de matériau et de fabrication lors d'une utilisation domestique
normale, aussi longtemps que l'acquéreur d'origine demeure
propriétaire de son domicile. La présente garantie s'applique
uniquement aux robinets Kohler installés en Amérique du Nord.
Si un vice est décelé lors d'une utilisation domestique normale,
Kohler Co. choisira, à sa discrétion, la réparation, le
remplacement ou la rectification appropriée. Cette garantie
n'offre pas de protection contre les dommages dus à un
accident, une mauvaise utilisation ou un mauvais traitement.
Un entretien et un nettoyage inadéquats annulent la garantie**.
Une preuve d'achat (ticket de caisse d'origine) doit être
présentée à Kohler Co. avec toutes les réclamations au titre de
la garantie. Kohler Co. n'est pas responsable des frais de
main-d'œuvre, d'installation ou de tout autre frais particulier,
accessoire ou indirect. La responsabilité de Kohler Co. ne
dépassera en aucun cas le prix d'achat du robinet.
Si le robinet est utilisé dans un commerce ou s'il est installé en
dehors d'Amérique du Nord, ou si la finition est dorée,
non-Vibrant, peinte ou revêtue d'une poudre, Kohler Co. garantit
le robinet contre tout vice de matériau et de fabrication pendant
un (1) an à partir de la date d'installation du produit, selon les
modalités de la garantie limitée standard d'un an de Kohler Co.
Pour toute réclamation au titre de la présente garantie, contacter
Kohler Co. par l'intermédiaire du vendeur, plombier, centre de
rénovation ou revendeur par internet, ou bien par écrit à
l'adresse suivante Kohler Co., Attn.: Customer Care Center,
444 Highland Drive, Kohler, WI 53044, USA. Fournir tous les
renseignements pertinents à la réclamation, dont notamment
une description complète du problème et du produit, le numéro
de modèle, la couleur, la finition, la date et le lieu d'achat du
produit. Joindre également l'original de la facture. Pour de plus
amples renseignements ou pour obtenir les coordonnées du
service d'entretien et de réparation le plus proche, appeler le
1-800-4-KOHLER (1-800-456-4537) depuis les É.-U. et le
Canada et le 001-800-456-4537 depuis le Mexique, ou visiter
.kohler.com aux É.-U., www.ca.kohler.com au Canada ou
www
www.mx.kohler.com au Mexique.
KOHLER CO. ET/OU LE REVENDEUR FOURNISSENT CES
GARANTIES AU LIEU ET PLACE DE TOUTES AUTRES
GARANTIES, EXPRESSES OU TACITES,Y COMPRIS LES
GARANTIES TACITES DE COMMERCIALITÉ ET
D'ADAPTATION À UN USAGE PARTICULIER. KOHLER CO.
ET/OU LE REVENDEUR DÉCLINENT TOUTE
RESPONSABILITÉ CONTRE LES DOMMAGES
PARTICULIERS, ACCESSOIRES OU INDIRECTS. Certains
états et provinces ne permettent pas de limite sur la durée
de la garantie tacite, ni l'exclusion ou la limite des
dommages, et, par conséquent, lesdites limites et
exclusions peuvent ne pas s'appliquer à votre cas. La
présente garantie accorde au consommateur des droits
juridiques particuliers. Vous pouvez également avoir
d'autres droits qui varient d'un état ou d'une province à
l'autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
*Les robinets Trend®, la colonne MasterShower®, les systèmes
et éléments BodySpa, la colonne, les systèmes et les éléments
WaterHaven®, les robinets Tripoint®, les finitions or poli,
non-Vibrant et peintes ou à revêtement de poudre, les raccords,
tous les articles de la section "Fixture Related" du catalogue
des prix des robinets Kohler, les écoulements, les crépines
d'évier Duostrainer®, les distributeurs de savon/lotion, le
haut-parleur sans fil Moxie™ et les robinets utilisés dans des
installations commerciales et en dehors de l'Amérique du Nord
sont couverts par la garantie limitée d'un an de Kohler Co.
**Ne jamais utiliser de nettoyants contenant des agents abrasifs,
de l'ammoniaque, de l'eau de Javel, des acides, des cires, de
l'alcool, des dissolvants ou autres produits non recommandés
pour le chrome. Ceci annulera la garantie.
.us.kohler.com.
Para información sobre piezas de repuesto, visite
.kohler.com/serviceparts.
www
Para el cuidado y la limpieza y otra información, visite
.us.kohler.com.
www
Garantía limitada de por vida para la grifería KOHLER®
Kohler Co. garantiza que la grifería* fabricada después del 1
de enero de 1997 está libre de problemas de fugas y goteo
durante el uso residencial normal, mientras el comprador
consumidor original sea el propietario de su casa. En caso de
que la grifería presente fugas o goteo durante el uso normal,
Kohler Co. enviará por correo y sin ningún cargo al comprador
original, el cartucho necesario para que la Grifería funcione
correctamente. Esta garantía se aplica solo a la Grifería Kohler
instalada en los Estados Unidos de América, Canadá o México
("Norteamérica").
Kohler Co. también garantiza que todas las demás
características de la grifería o accesorios ("Grifería")*, (excepto
los acabados de oro, que no sean Vibrant®, o que no sean de
cromo) están libres de defectos de material y mano de obra,
durante el uso residencial normal, mientras el comprador
consumidor original sea el propietario de su casa. Esta garantía
se aplica solo a la Grifería Kohler instalada en Norteamérica.
Si se encuentra un defecto durante el uso residencial normal,
Kohler Co., a su criterio, reparará, proveerá un repuesto o
producto, o realizará los ajustes pertinentes. Esta garantía no
cubre daños causados por accidente, abuso o uso indebido del
producto. El cuidado y la limpieza indebidos anularán la
garantía**. Al presentar las reclamaciones de garantía a Kohler
Co., es necesario incluir la prueba de compra (recibo de venta
original). Kohler Co. no se hace responsable de costos de mano
de obra, instalación u otros costos incidentales o indirectos. En
ningún caso la responsabilidad de Kohler Co. excederá el precio
de compra de la grifería.
Si la grifería se utiliza comercialmente o se instala fuera del
territorio de Norteamérica, o si el acabado es de oro, no es
Vibrant o un acabado de color con revestimiento de pintura o
polvo, Kohler Co. garantiza que la Grifería está libre de defectos
de material y mano de obra por un (1) año, a partir de la fecha
de instalación, bajo la garantía limitada de un año estándar de
Kohler Co.
Si usted considera que tiene una reclamación en virtud de la
garantía, comuníquese con Kohler Co. a través de su
distribuidor, contratista de plomería, centro de remodelación o
distribuidor por Internet, o escriba a Kohler Co., Attn.: Customer
Care Center, 444 Highland Drive, Kohler, WI 53044, USA.
Asegúrese de proporcionar toda la información pertinente a su
reclamación incluida una descripción completa del problema,
el producto, el número de modelo, el color, el acabado, la fecha
de compra y el lugar de compra del producto.También incluya
el recibo original. Para información adicional, o para obtener el
nombre y dirección del lugar de reparación y servicio más
cercano a usted, llame al 1-800-4-KOHLER (1-800-456-4537)
desde los EE.UU. y Canadá, y al 001-800-456-4537 desde
México, o visite www
.ca.kohler.com desde Canadá, o www.mx.kohler.com en
www
México.
KOHLER CO.Y/O EL VENDEDOR OFRECEN ESTAS
GARANTÍAS QUE SUSTITUYEN TODAS LAS DEMÁS
GARANTÍAS, EXPRESAS O IMPLÍCITAS, INCLUIDAS, ENTRE
OTRAS, LAS GARANTÍAS IMPLÍCITAS DE
COMERCIALIZACIÓN E IDONEIDAD PARA UN USO
DETERMINADO. KOHLER CO.Y/O EL VENDEDOR
DESCARGAN TODA RESPONSABILIDAD POR CONCEPTO
DE DAÑOS PARTICULARES, INCIDENTALES O
INDIRECTOS. Algunos estados/provincias no permiten
limitaciones en cuanto a la duración de una garantía
implícita o a la exclusión o limitación de dichos daños, por
lo que estas limitaciones y exclusiones pueden no aplicar
a su caso. Esta garantía otorga al consumidor ciertos
derechos legales específicos. Además, usted puede tener
otros derechos que varían de estado a estado y provincia
a provincia.
Esta es la garantía exclusiva por escrito de Kohler Co.
*La grifería Trend® la torre MasterShower®, los sistemas y
componentes BodySpa, la torre, sistemas y componentes
WaterHaven®, las griferías Tripoint®, el acabado en oro pulido,
que no sea Vibrant y los acabados con revestimiento de pintura
o en polvo, las conexiones, todos los artículos contenidos en
la sección "Fixture Related" de la lista de precios de la grifería
Kohler, los desagües, las coladeras de fregadero Duostrainer®,
los dispensadores de jabón y loción, la bocina inalámbrica
Moxie™; y la grifería de uso comercial e instalada fuera del
territorio de Norteamérica, están cubiertos por la garantía
limitada de un año de Kohler Co.
**Nunca utilice limpiadores que contengan limpiadores
abrasivos, amoniaco, blanqueador, ácidos, ceras, alcohol,
disolventes u otros productos no recomendados para el cromo.
Esto anulará la garantía.
.kohler.com desde los EE.UU.,
USA/Canada: 1-800-4KOHLER
Mexico: 001-800-456-4537
www.kohler.com
1222865-2-A © 2014 Kohler Co.
Loading...
