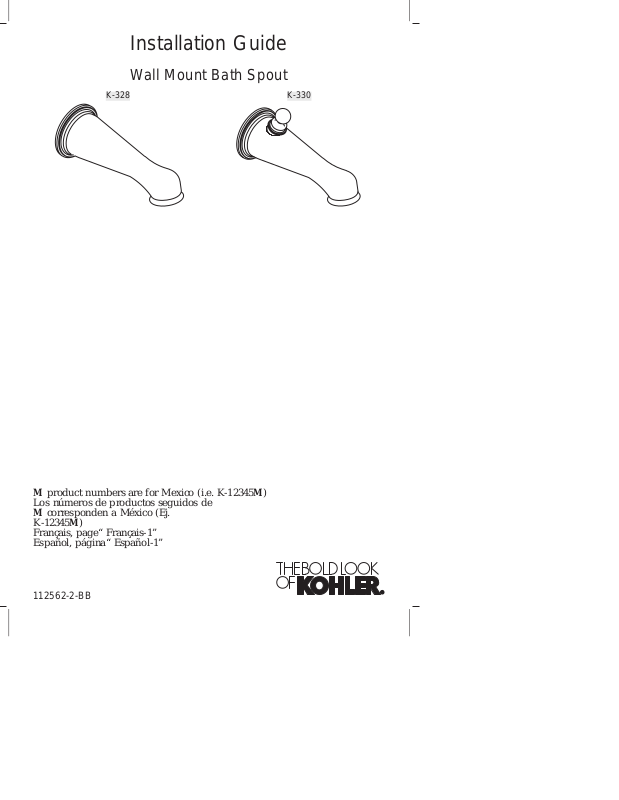

Kohler KOH20306 Installation Guide [en, es, fr]

Installation Guide

Wall Mount Bath Spout

K-328 K-330

M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”

112562-2-BB

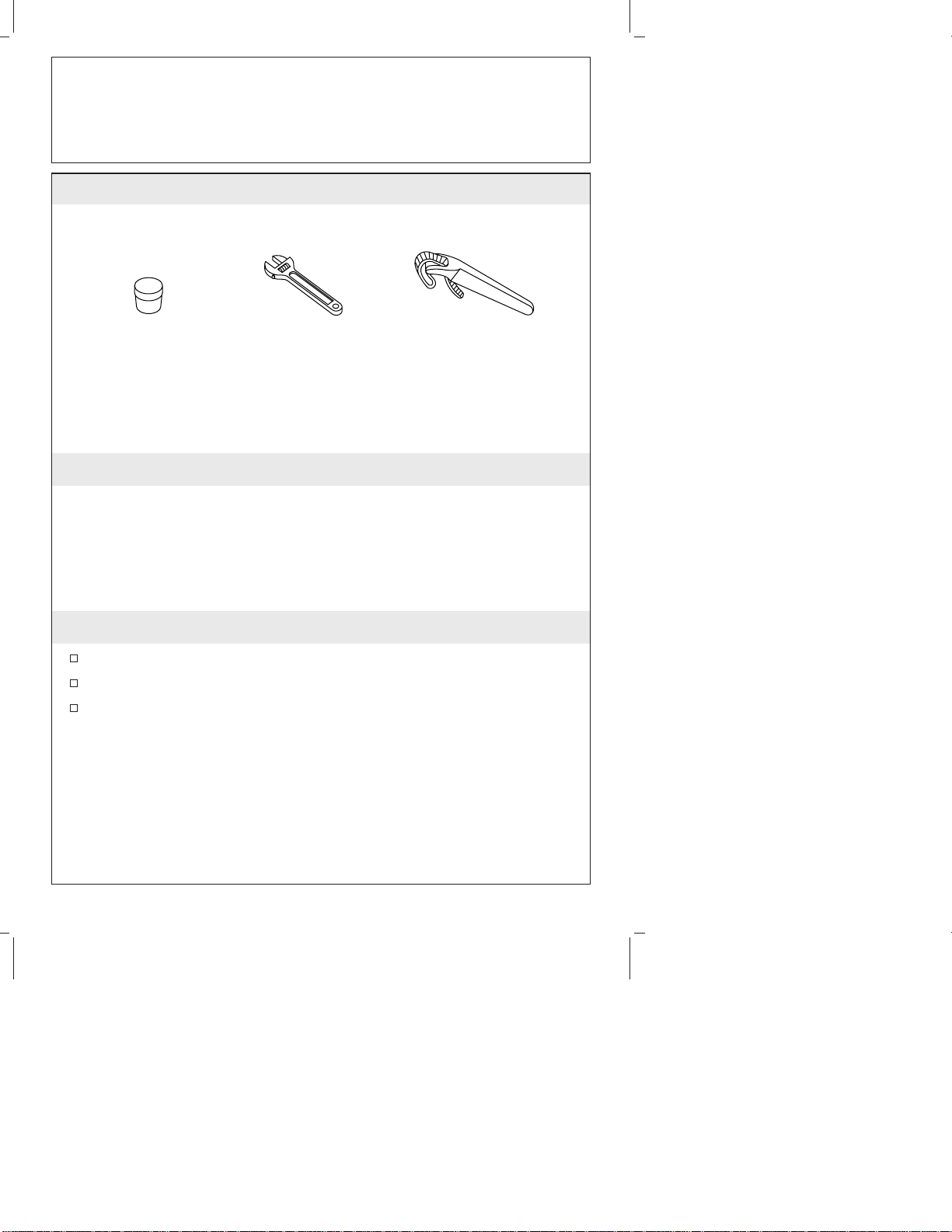

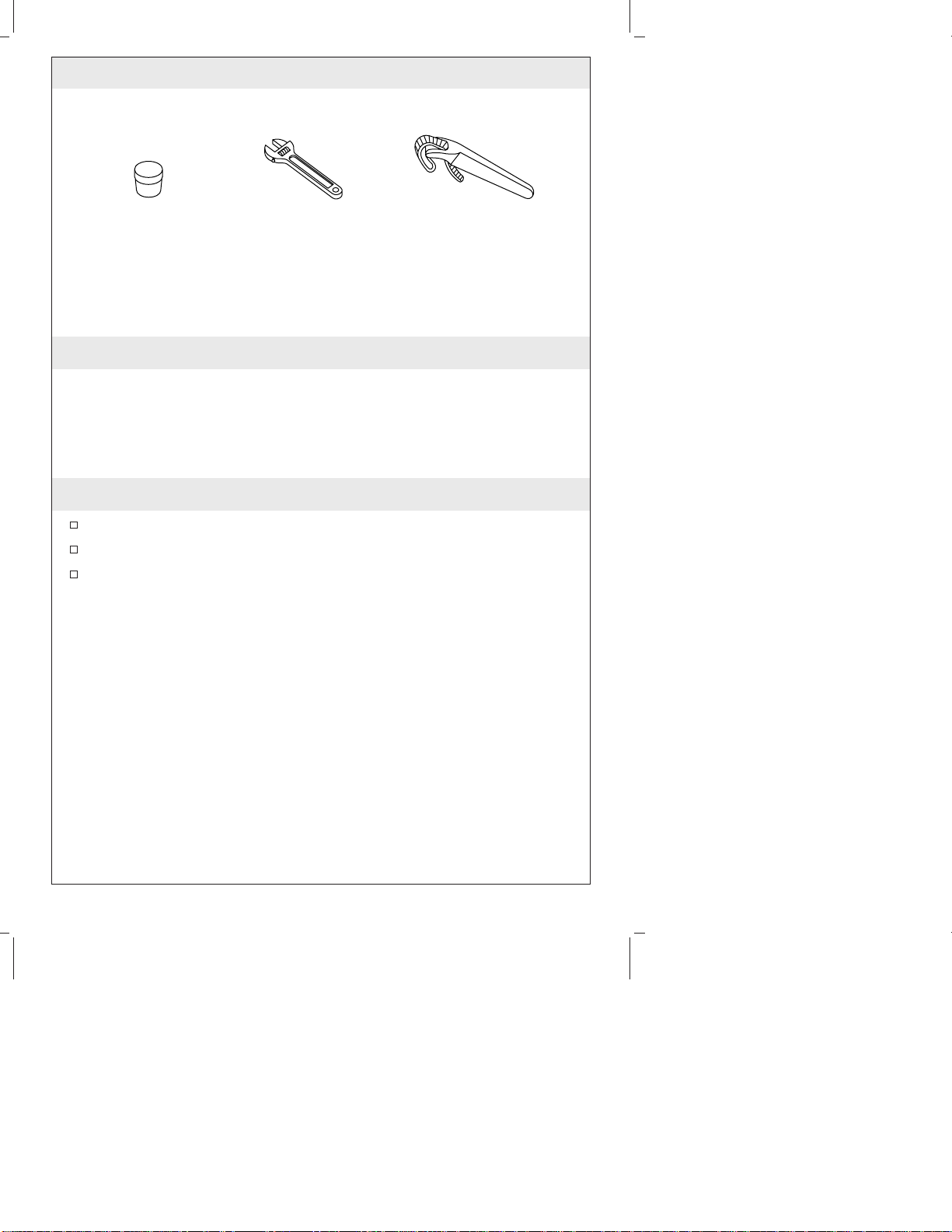

Tools and Materials

Plumbers
Putty

Adjustable
Wrenches

Strap
Wrench

Thank You For Choosing Kohler Company

We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

Before You Begin

Observe all local plumbing and building codes.
Shut off the main water supply.
Kohler Co. reserves the right to make revisions in the design of

products without notice, as specified in the Price Book.

112562-2-BB 2 Kohler Co.

Pipe or
Tubing

Ell

Optional
Adapter
for Copper
Tubing

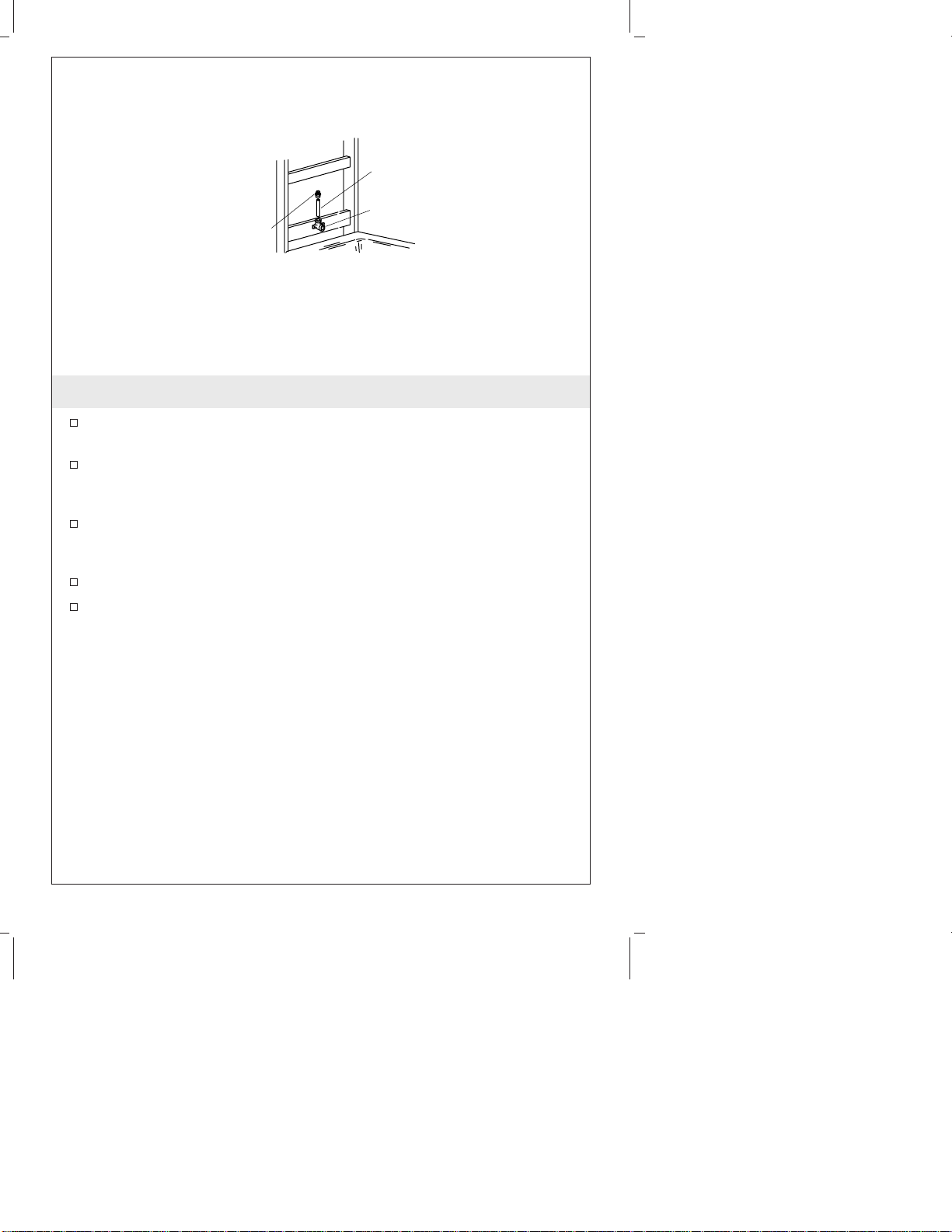

1. Prepare the Site

Determine the installation location of the spout and install the
support framing as required.

When installing a spout with a diverter, install a 3/4″ (or 1/2″)
temporary nipple, extending a minimum of 2″ (5.1 cm) beyond
the finished wall.

When installing a non-diverter spout, install a 1/2″ temporary
nipple extending a minimum 2″ (5.1 cm) beyond the finished
wall.

Securely fasten the bath members to the framing.
Turn on the water and check for leaks. Repair as required.

Kohler Co. 3 112562-2-BB

1/2" (1.3 cm)

1/2" x 3/4" Flush
Bushing (Supplied)

1/2" Piping

1/2" or 3/4" Piping

6-1/4" (15.9 cm)

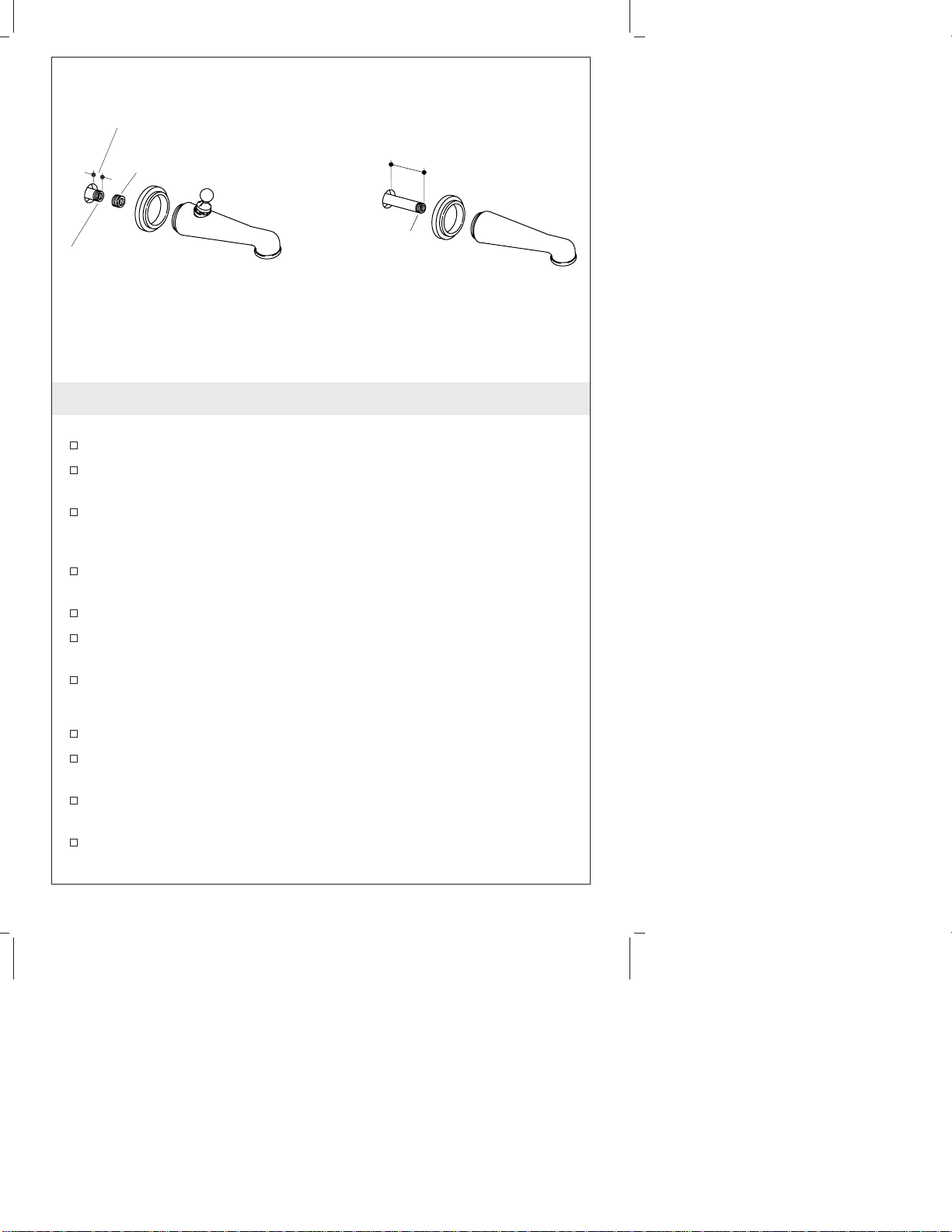

2. Install the Spout

When installing a spout with a diverter:

Remove the temporary nipple.
If 3/4″ piping is used, install a 3/4″ nipple to extend 1/2″ (1.3

cm) beyond the finished wall.
If 1/2″ piping is used, the supplied 3/4″ to 1/2″ reduction

bushing should be installed now. Install a 1/2″ nipple extending
1/2″ (1.3 cm) beyond the finished wall.

Apply a bead of plumbers putty or other sealant to the back of
the spout flange according to the manufacturer’s instructions.

Slide the spout flange onto the spout.
Apply thread sealant to the nipple, and install the spout to the

nipple.
Carefully tighten with a clean strap wrench.

When installing a non-diverter spout:

Remove the temporary nipple.
Install a 1/2″ nipple extending 6-1/4″ (15.9 cm) beyond the

finished wall.
Apply a bead of plumbers putty or other sealant to the back of

the spout flange according to the manufacturer’s instructions.
Slide the spout flange onto the spout.

112562-2-BB 4 Kohler Co.

Install the Spout (cont.)

Apply thread sealant to the nipple, and install the spout to the
nipple.

Carefully tighten with a clean strap wrench.

Kohler Co. 5 112562-2-BB

Guide d’installation

Bec de baignoire montage mural

Outils et matériels

Mastic de
plombier

Clé à sangleClés à molette

Merci d’avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.

Avant de commencer

Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Kohler Co. se réserve le droit d’apporter toutes modifications sur

le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.

Kohler Co. Français-1 112562-2-BB

Tuyau
ou tube

Coude

Adaptateur
optionnel
pour tuyau
en cuivre

1. Preparer la valve

Déterminer l’emplacement d’installation du bec et installer un
cadrage de support tel que requis.

Lors de l’installation d’un bec avec un inverseur, installer un
mamelon temporaire de 3/4″ (ou 1/2″), s’étendant à un minimum
de [2″ (5,1 cm)] du mur fini.

Lors de l’installation d’un bec sans inverseur, installer un
mamelon temporaire de 1/2″ s’étendant à un minimum de [2″
(5,1 cm)] du mur fini.

Bien serrer les membres de la baignoire au cadrage.
Faire couler l’eau et vérifier s’il y a des fuites. Réparer selon la

nécessité.

Kohler Co. Français-2 112562-2-BB

1/2" (1,3 cm)

Garniture de chasse
(Fournie) de 1/2" x 3/4"

Tuyau 1/2"
Tuyauterie de
1/2" ou 3/4"

6-1/4" (15,9 cm)

2. Installer le bec

Lors de l’installation d’un bec avec un inverseur:

Retirer le mamelon temporaire.
Si un tube de 3/4″ est utilisé, installer un mamelon de 3/4″ pour

étendre de [1/2″ (1,3 cm)] au-delà du mur fini.
Si un tube de 1/2″, la garniture de réduction de 3/4″ à 1/2″

devrait être installé maintenant. Installer un mamelon de 1/2″
pour qu’il s’étende de [1/2″ (1,3 cm)] du mur fini.

Appliquer un lit de mastic pour plomberie ou un produit
d’étanchéité semblable à l’arrière de la bride du bec selon les
instructions du fabricant du mastic.

Glisser la bride du bec sur le bec.
Appliquer un ruban d’étanchéité sur la tige filetée, et installer le

bec sur le mamelon.
Serrer doucement à l’aide d’une clé à sangle propre.

Lors de l’installation d’un bec sans inverseur:

Retirer le mamelon temporaire.
Installer un mamelon de 1/2″ pour qu’il s’étende de [6/-1″ (15,9

cm)] du mur fini.
Appliquer un lit de mastic pour plomberie ou un produit

d’étanchéité semblable à l’arrière de la bride du bec selon les
instructions du fabricant du mastic.

112562-2-BB Français-3 Kohler Co.

Installer le bec (cont.)

Glisser la bride du bec sur le bec.
Appliquer un ruban d’étanchéité sur la tige filetée, et installer le

bec sur le mamelon.
Serrer doucement à l’aide d’une clé à sangle propre.

Kohler Co. Français-4 112562-2-BB

Guía de instalación

Surtidor mural de bañera

Herramientas y materiales

Masilla de
plomería

Llaves
ajustables

Llave de
correa

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.

Antes de comenzar

Cumpla con todos los códigos locales de plomería y de
construcción.

Cierre el suministro principal de agua.
La empresa Kohler se reserva el derecho de modificar el diseño

de los productos sin aviso, tal como se especifica en la lista de
precios.

Kohler Co. Español-1 112562-2-BB

Tubería
o tubo

Codo

Adaptador
opcional
para tubos
de cobre

1. Prepare la instalación

Determine el lugar de instalación del surtidor, e instale la
estructura de soporte necesaria.

Cuando instale un surtidor con un desviador, instale un niple
provisional de 3/4″ (ó 1/2″) que sobresalga 2″ (5,1 cm) como
mínimo de la pared acabada.

Cuando instale un surtidor sin desviador, instale un niple
provisional de 1/2″ que sobresalga 2″ (5,1 cm) como mínimo de la
pared acabada.

Fije bien los componentes de la bañera a la estructura.
Abra el agua y verifique que no haya fugas. Repare de ser

necesario.

Kohler Co. Español-2 112562-2-BB

1/2" (1,3 cm)

Buje a ras de la pared
de 1/2" x 3/4" (incluido)

Tuberías de
1/2" ó 3/4"

6-1/4"
(15,9 cm)

Tubería
de 1/2"

2. Instale el surtidor

Cuando instale un surtidor con un desviador:

Retire el niple provisional.
Si se utilizan tuberías de 3/4″, instale un niple de 3/4″ que

sobresalga 1/2″ (1,3 cm) de la pared acabada.
Si se utilizan tuberías de 1/2″, se debe instalar el buje reductor

incluido de 3/4″ a 1/2″ en este momento. Instale un niple de
1/2″ de modo que sobresalga 1/2″ (1,3 cm) de la pared acabada.

Aplique una tira de masilla de plomería u otro sellador en la
parte posterior de la brida del surtidor, según las instrucciones
del fabricante.

Deslice la brida del surtidor por el surtidor.
Aplique cinta selladora de roscas en el niple e instale el surtidor

en el niple.
Apriete cuidadosamente con una llave de correa limpia.

Cuando instale un surtidor sin desviador:

Retire el niple provisional.
Instale un niple de 1/2″ de modo que sobresalga 6-1/4″ (15,9 cm)

de la pared acabada.
Aplique una tira de masilla de plomería u otro sellador en la

parte posterior de la brida del surtidor, según las instrucciones
del fabricante.

112562-2-BB Español-3 Kohler Co.

Instale el surtidor (cont.)

Deslice la brida del surtidor por el surtidor.
Aplique cinta selladora de roscas en el niple e instale el surtidor

en el niple.
Apriete cuidadosamente con una llave de correa limpia.

Kohler Co. Español-4 112562-2-BB

112562-2-BB

112562-2-BB

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

©2004 Kohler Co.

112562-2-BB
