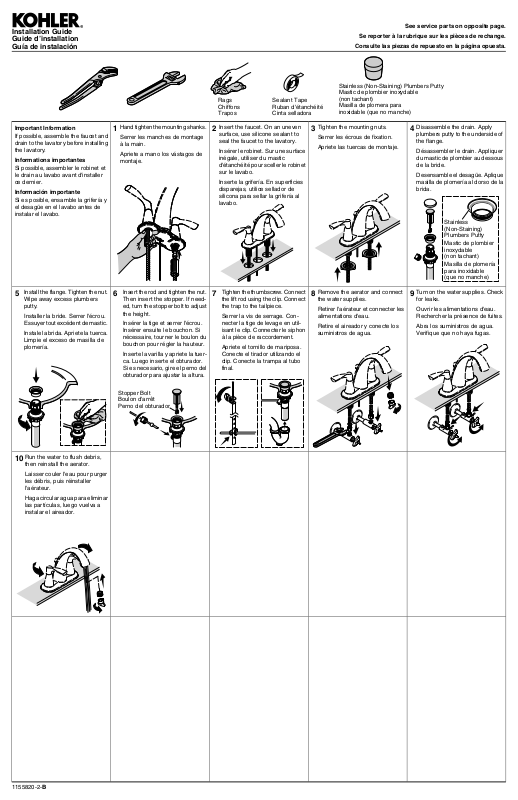

Kohler KOH15474 Installation Guide

Installation Guide
Guide d’installation
Guía de instalación

Rags
Chiffons
Trapos

Sealant Tape
Ruban d'étanchéité
Cinta selladora

See service parts on opposite page.

Se reporter à la rubrique sur les pièces de rechange.

Consulte las piezas de repuesto en la página opuesta.

Stainless (Non-Staining) Plumbers Putty
Mastic de plombier inoxydable
(non tachant)
Masilla de plomera para
inoxidable (que no manche)

Important Information

If possible, assemble the faucet and
drain to the lavatory before installing
the lavatory.

Informations importantes

Si possible, assembler le robinet et
le drain au lavabo avant d'installer
ce dernier.

Información importante

Si es posible, ensamble la grifería y
el desagüe en el lavabo antes de
instalar el lavabo.

Install the flange. Tighten the nut.

5

Wipe away excess plumbers
putty.

Installer la bride. Serrer l'écrou.
Essuyer tout excédent de mastic.

Instale la brida. Apriete la tuerca.
Limpie el exceso de masilla de
plomería.

Hand tighten the mountingshanks.

1

Serrer les manches de montage
à la main.

Apriete a mano los vástagos de
montaje.

Insert the rod and tighten the nut.

6

Then insert the stopper. If need­ed, turn the stopper bolt to adjust
the height.

Insérer la tige et serrer l'écrou.
Insérer ensuite le bouchon. Si
nécessaire, tourner le boulon du
bouchon pour régler la hauteur.

Inserte la varilla y apriete la tuer­ca. Luego inserte el obturador.
Si es necesario, gire el perno del
obturador para ajustar la altura.

Insert the faucet. On an uneven

2

surface, use silicone sealant to
seal the faucet to the lavatory.

Insérer lerobinet. Sur une surface
inégale, utiliser du mastic
d'étanchéité pour sceller le robinet
sur le lavabo.

Inserte la grifería. En superficies
disparejas, utilice sellador de
silicona para sellar la grifería al
lavabo.

Tighten the thumbscrew. Connect

7

the lift rod using the clip. Connect
the trap to the tailpiece.

Serrer la vis de serrage. Con­necter la tige de levage en util­isant le clip. Connecter le siphon
à la pièce de raccordement.

Apriete el tornillo de mariposa.
Conecte el tirador utilizando el
clip. Conecte la trampa al tubo
final.

Tighten the mounting nuts.

3

Serrer les écrous de fixation.
Apriete las tuercas de montaje.

Remove the aerator and connect

8

the water supplies.
Retirer l'aérateur et connecter les

alimentations d'eau.
Retire el aireador y conecte los

suministros de agua.

Disassemble the drain. Apply

4

plumbers putty to the underside of
the flange.

Désassembler le drain. Appliquer
du mastic de plombier au dessous
de la bride.

Desensamble el desagüe. Aplique
masilla de plomería al dorso de la
brida.

Stainless
(Non-Staining)
Plumbers Putty

Mastic de plombier
inoxydable
(non tachant)

Masilla de plomería
para inoxidable
(que no manche)

Turn on the water supplies. Check

9

for leaks.
Ouvrir les alimentations d'eau.

Rechercher la présence de fuites.
Abra los suministros de agua.

Verifique que no haya fugas.

Run the water to flush debris,

10

then reinstall the aerator.
Laisser couler l'eau pour purger

les débris, puis réinstaller
l'aérateur.

Haga circular agua para eliminar
las partículas, luego vuelva a
instalar el aireador.

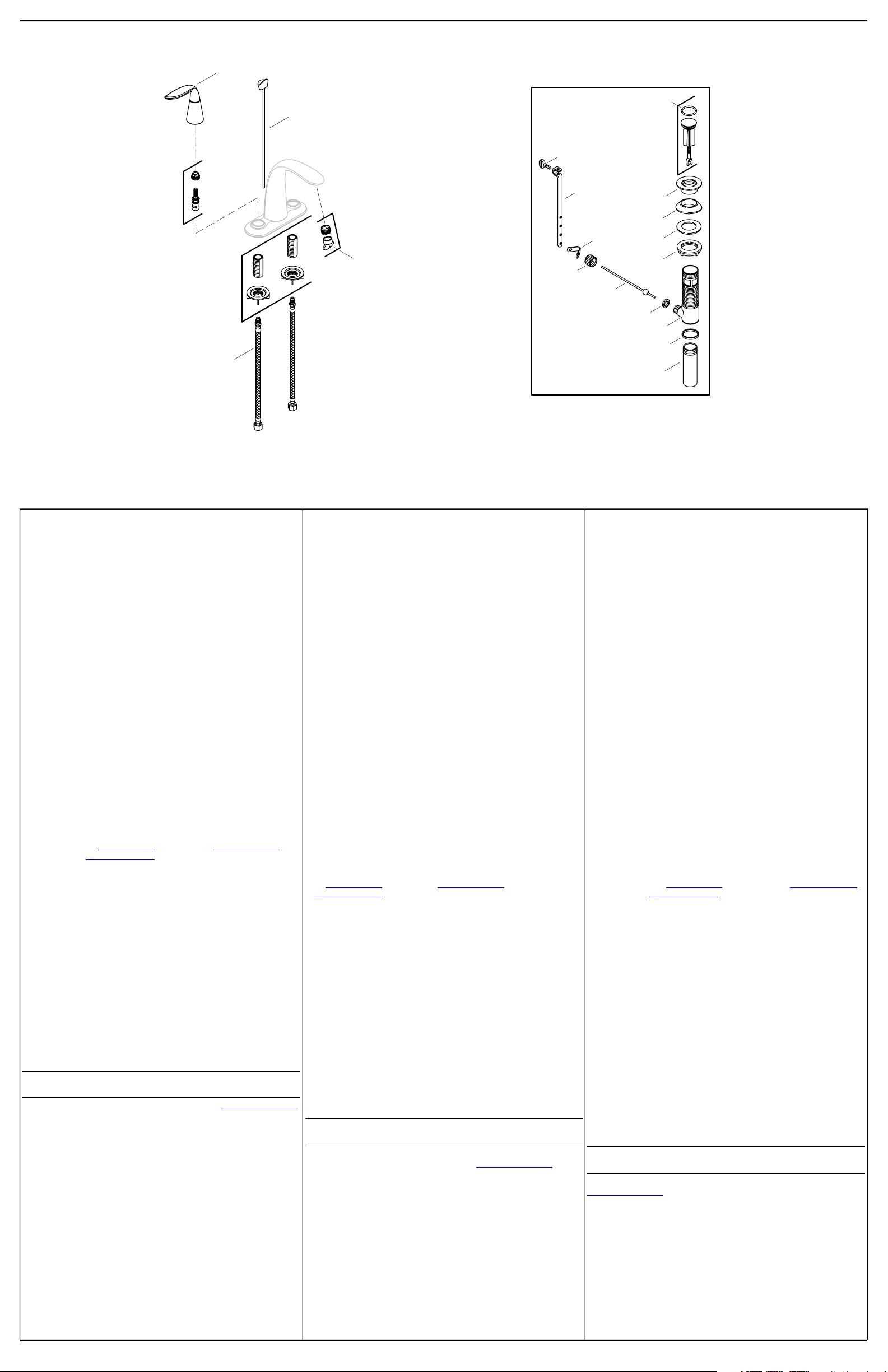

Stopper Bolt
Boulon d'arrêt
Perno del obturador

1155820-2-B

1151464**
1152796**

(Left/Gauche/Izquierdo)
(Right/Droit/Derecho)

1152349

(Cold/Froid/Fría)1152350
(Hot/Chaud/Caliente)

1152351

1116482

1152165**

1100416

1092946

1037023**

1037346

1025645**

1035564

40228

1037390

1025656

1037021**

1036932**

1025650

1025678

1035348**

1025642

1025639**

1030925

1036351**

**Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande.

**Se debe especificar el código del acabado/color con el pedido.

KOHLER® Faucet Lifetime Limited Warranty

Kohler Co. warrants its Faucets* manufactured after January 1, 1997, to be leak
and drip free during normal residential use for as long as the original consumer
purchaser owns his or her home. If the Faucet should leak or drip during normal
use, Kohler Co. will, free of charge, mail to the purchaser the cartridge necessary
to put the Faucet in good working condition. This warranty applies only to Kohler
Faucets installed in the United States of America, Canada or Mexico ("North
America").

Kohler Co.alsowarrants allotheraspectsof the faucetoraccessories("Faucet")*,
(except gold, non-Vibrant®, non-chrome finishes) to be free of defects in material
and workmanship during normal residential use foraslongastheoriginalconsumer
purchaser owns his or her home. This warranty applies only to Kohler Faucets
installed in North America. If a defect is found in normal residential use, Kohler
Co. will, at its election, repair, provide a replacement part or product, or make
appropriate adjustment. Damage to a product caused by accident, misuse, or
abuse is not covered by this warranty. Improper care and cleaning will void the
warranty**. Proof of purchase (original sales receipt) must be provided to Kohler
Co. with all warranty claims. Kohler Co. is not responsible for labor charges,
installation, or other incidental or consequential costs. In no eventshalltheliability
of Kohler Co. exceed the purchase price of the Faucet.

If the Faucet is used commercially or is installed outside of North America, or if
the finish is gold, non-Vibrant or a painted or powder coated color finish, Kohler
Co. warrants the Faucet to be free from defects in material and workmanship for
one (1) year from the date the product is installed, under Kohler Co.'s standard
one-year limited warranty.

If you believe that you have a warranty claim, contact Kohler Co., either through
your Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing Kohler
Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA.
Please be sure to provide all pertinent information regarding your claim, including
a complete description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was purchased.
Also include your original invoice. For other information, or to obtain the name
and address of the service and repair facility nearest you, call 1-800-4-KOHLER
(1-800-456-4537) from within the USA and Canada, and 001-800-456-4537 from
within Mexico, or visit
within Canada, or

KOHLER CO. AND/OR SELLER ARE PROVIDING THESE WARRANTIES IN
LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED,INCLUDING
BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE. KOHLER CO. AND/OR
SELLER DISCLAIM ALL LIABILITY FOR SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES.Somestates/provinces donot allowlimitations
of how long an implied warranty lasts or the exclusion or limitation of such
damages, so these limitations and exclusions may not apply to you. This
warranty gives the consumer specific legal rights. You may also have other
rights that vary from state/province to state/province.

This is Kohler Co.'s exclusive written warranty.

*Trend® faucets, MasterShower™ tower, BodySpa™ systems and components;
WaterHaven™ tower, systems and components; Tripoint™ faucets, Polished
Gold, non-Vibrant and painted or powder coated finishes, fittings; all items within
the "Fixture Related" section of the Kohler Faucets Price Book, drains,
Duostrainer® sink strainers, soap/lotion dispensers;and faucetsused in commercial
settings, and outside North America, are covered by KohlerCo.'s one-year limited
warranty.

**Never use cleaners containing abrasive cleansers, ammonia, bleach, acids,
waxes, alcohol, solvents or other products not recommended for chrome. This
will void the warranty.

For copies of our literature, call our Customer Care Center:
1-800-4KOHLER (1-800-456-4537).

For care and cleaning and other information go to: www.us.kohler.com.

.kohler.com within the USA, www.ca.kohler.com from

www

www.mx.kohler.com in Mexico.

**Finish/color code must be specified when ordering.

Garantie limitée à vie du robinet KOHLER®

Kohler Co. garantit que ses Robinets* fabriqués après le 1 Janvier 1997 ne fuient
pas et ne gouttent pas pendant une utilisation normale à domicile, aussi longtemps
que l'acquéreur initial est le propriétaire de la maison. Si le Robinet goutte ou
présente des fuites en cours d'utilisation normale, Kohler Co. vous enverra par
courrier, sansfrais, la cartouche nécessaire pour réparer le Robinet. Cette garantie
s'applique uniquement aux robinets Kohler installés aux É.-U., au Canada ou au
Mexique ("Amérique du Nord").

Kohler garantit aussi que toutes les autres caractéristiques du robinet ou
accessoires ("Robinet")*, (à l'exception des finitions dorées, non-Vibrant®,
non-chrome) sont exemptes de défauts de matériau et de fabrication durant une
utilisation résidentielle normale, tant que l'acquéreur initial estpropriétaire de son
domicile. Cette garantie s'applique uniquement aux Robinets Kohler installés aux
Amérique du Nord. Si un défaut est décelé en cours d'usage normal domestique,
Kohler Co. décidera à sa discrétion, de réparer, de remplacer ou d'effectuer les
réglages appropriés. Cette garantie n'offre pas de protection contre les dommages
causés par accident, mauvais usage ou mauvais traitement. Un entretien et un
nettoyage non-appropriés annuleront la garantie**. Une preuve d'achat (ticket de
caisse original) doit être présentéeà Kohler Co. avec tous les recoursen garantie.
Kohler Co. n'est pas responsable des coûts de main-d'œuvre, d'installation ou
d'autres frais particuliers, accessoires ou indirects. La responsabilité de Kohler
Co. n'excédera en aucun cas le prix d'achat du robinet.

Si le robinet est utilisé commercialement ou s'il est installé hors d'Amérique du
Nord, ou si la finition est dorée, non-Vibrant, peinte ou revêtue d'une poudre,
Kohler Co. garantit le robinet contre toute défectuosité de matériel et de fabrication
pour un (1) an à partir de la date d'installation du produit, sous les termes de la
garantie limitée standard d'un an de Kohler Co.

Pour vous prévaloir d'une indemnisation en vertu de cette garantie, veuillez
contacter Kohler Co. par l'intermédiaire de votre vendeur, plombier, centre de
rénovation ou revendeur parinternet, ou bien par écrit à l'adresse suivante Kohler
Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA.
Veuillez vous assurer de fournir tous les renseignements pertinents à votre
demande d'indemnité, y compris une description complète du problème et du
produit, le numéro de modèle, sa couleur, sa finition, la date et le lieu d'achat du
produit. Joindre également l'original de la facture. Pour plus de renseignements
ou pour demander les coordonnées de l'établissement d'entretienou de réparation
le plus proche, appeler le1-800-4-KOHLER (1-800-456-4537) à partir des
États-Unis etdu Canada et le001-800-456-4537 àpartir du Mexique, ouconsulter
le site
ou

KOHLER CO. ET/OU LE REVENDEUR FOURNISSENT CES GARANTIES AU
LIEU DE TOUTES AUTRES GARANTIES, EXPRESSES OU TACITES, Y
COMPRIS LES GARANTIES IMPLICITES MARCHANDES ET D'APTITUDE À
UN EMPLOIPARTICULIER. KOHLER CO. ET/OULE REVENDEURDÉCLINENT
TOUTE RESPONSABILITÉ CONTRE LES DOMMAGES PARTICULIERS,
IMPRÉVUS OUDE CIRCONSTANCE. Certains états/provinces nepermettent
pas de limitations de durée ou l'exclusion ou limitation de tels dommages
qui pourraient ne pas s'appliquer dans votre cas. La présente garantie
accorde au consommateur des droits légaux spécifiques. Vous pouvez
également avoir d'autres droits qui varient d'un état/d'une province à l'autre.

Ceci constitue la garantie écrite exclusive de Kohler Co.

*Les robinets Trend®, la colonne MasterShower , les systèmes et composants
BodySpa , la colonne, les systèmes et composants WaterHaven , les robinets
Tripoint , les finitions Polished Gold, non-Vibrant et peintes ou à revêtement de
poudre, les raccords; tous les articles de la section "Lié à l'appareil" du catalogue
des prix des robinets Kohler, les drains, les crépines d'évier Duostrainer®, les
distributeurs de savon/lotion; et les robinets utilisés dansdes milieux commerciaux
et hors d'Amérique du Nord, sontcouverts par la garantie limitée d'unan de Kohler
Co.

**Ne jamais utiliser de nettoyants contenant des agents abrasifs, de l'ammoniaque,
de l'eau de Javel, des acides, des cires, de l'alcool, des dissolvants ou autres
produits non-recommandés pour le chrome. Ceci annulera la garantie.

Pour obtenir des copies de notre documentation, appeler notre service
à la clientèle: 1-800-4KOHLER (1-800-456-4537).

Pour obtenir de l'information sur l'entretien et le nettoyage et de
l'information supplémentaire, visiter le site: www.us.kohler.com.

.kohler.com aux États-Unis,www.ca.kohler.com au Canada,

www

www.mx.kohler.com au Mexique.

Garantía limitada de por vida para la grifería KOHLER®

Kohler Co. garantiza que la Grifería* fabricada después del 1 de enero de 1997
está libre de problemas de fugas y goteo durante el uso residencial normal,
mientras el comprador consumidor original sea el propietario de la casa. En caso
de que la Grifería presente fugas o goteo durante el uso normal, Kohler Co. enviará
por correo y sin ningún cargo al comprador original, el cartucho necesario para
que la Grifería funcione correctamente. Esta garantía se aplica sólo a la Grifería
Kohler instalada en los Estados Unidos de América, Canadá o México
("Norteamérica").

Kohler Co. también garantiza que todas las demás características de la grifería
o accesorios ("Grifería")*, (excepto el acabado de oro, que no sea Vibrant®, o
que no sea de cromo) están libres de defectos de materialy mano deobra, durante
el uso residencial normal, mientras el comprador consumidor original sea el
propietario de lacasa. Esta garantíase aplica sóloa las GriferíasKohler instaladas
en Norteamérica. Si el producto presenta defectos durante el uso residencial
normal, Kohler Co., a su criterio, reparará, proveerá el repuesto o el producto, o
realizará los ajustes pertinentes. Esta garantía no cubre daños causados por
accidentes, abusoo uso indebidodel producto. El cuidado y la limpieza indebidos
anularán la garantía**. Al presentar las reclamaciones de garantía a Kohler Co.,
es necesario incluir la prueba de compra (recibo original). Kohler Co. no se hace
responsable porlos gastos demano de obra,instalación u otros gastos incidentales
o indirectos. En ningún caso la responsabilidad de Kohler Co. excederá el precio
de compra de la Grifería.

Si la Grifería se utiliza comercialmente o se instala fuera del territorio de
Norteamérica, o si el acabado es de oro, no es Vibrant o un acabado de color
con revestimiento de pintura o polvo, Kohler Co. garantiza que la Grifería está
libre de defectos de material y mano de obra por un (1) año, a partir de la fecha
de instalación, bajo la garantía limitada de un año estándar de Kohler Co.

Si usted considera que tiene una reclamación en virtud de la garantía,
comuníquese con Kohler Co., ya sea a través de su distribuidor, contratista de
plomería o distribuidor a través de Internet, o escriba a Kohler Co., Attn: Customer
Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Por favor, asegúrese
de proporcionar toda la información pertinente a su reclamación, incluyendo una
descripción completa del problema, producto, número de modelo, color, acabado,
fecha y lugar de compra del producto. También incluya el recibo de compra
original. Para mayor información, opara obtener el nombre yla dirección del lugar
de servicio y reparación más cercano a usted, llame al 1-800-4-KOHLER
(1-800-456-4537) dentro de los Estados Unidos y Canadá, y 001-800-456-4537
desde México, o visite
desde Canadá, o www.mx.kohler.com en México.

KOHLER CO. Y/O EL VENDEDOR OFRECE ESTAS GARANTÍAS QUE
SUSTITUYEN ATODASLAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS,
INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE
COMERCIALIZACIÓN E IDONEIDADPARAUN PROPÓSITO EN PARTICULAR.
KOHLER CO. Y/O EL VENDEDOR NO SE HACEN RESPONSABLES POR
CONCEPTO DE DAÑOS PARTICULARES, INCIDENTALES O INDIRECTOS.
Algunos estados/provincias no permiten limitaciones encuanto a la duración
de una garantía implícita o a la exclusión o limitación de tales daños, por lo
que estas limitaciones y exclusiones pueden no aplicar a su caso. La
presente garantía otorga al consumidorciertos derechos legalesespecíficos.
Además, usted puede tener otros derechos que varían de estado a estado
y provincia a provincia.

El presente documento constituye lagarantía exclusivapor escrito de Kohler
Co.

*La grifería Trend®,la torre MasterShower , los sistemas ycomponentes BodySpa ,
la torre, sistemas y componentes WaterHaven ; las griferías Tripoint , el acabado
en oro pulido, que no sea Vibrant y los acabados con revestimiento de pintura o
en polvo;conexiones; todos los artículos contenidos en la sección Fixture Related
del KOHLER Faucets Price Book, los desagües, las coladeras de fregadero
Duostrainer®, los dispensadores de jabón y loción; y la grifería de uso comercial
e instalada fuera del territorio de Norteamérica, están cubiertos por la garantía
limitada de un año de Kohler Co.

**Nunca utilice limpiadores que contengan limpiadores abrasivos, amoníaco, cloro
(blanqueador), ácidos, ceras, alcohol, disolventes u otros productos no
recomendados para el cromo. Esto anulará la garantía.

.kohler.com dentro de EE.UU., www.ca.kohler.com

www

Para obtener copias de nuestra información escrita, llame a nuestro
centro de atención al cliente: 1-800-4KOHLER (1-800-456-4537).

Para el cuidado y la limpieza y otra información visite:

www.us.kohler.com.

USA/Canada: 1-800-4KOHLER
Mexico: 001-800-456-4537
www.kohler.com

1155820-2-B © 2011 Kohler Co.
