Installation Guide
Guide d’installation
Guía de instalación
See the service parts on the opposite page.
Se reporter à la rubrique sur les pièces de rechange sur la page opposée.
Consulte las piezas de repuesto en la página opuesta.
Important Information
If possible, assemble the faucet and
drain to the lavatory before installing
the lavatory.
Informations importantes
Si possible, assembler le robinet et
le drain au lavabo avant d'installer
ce dernier.
Información importante
Si es posible, ensamble la grifería y
el desagüe en el lavabo antes de
instalar el lavabo.
Important Information
Do not use petroleum-based
plumbers putty on marble or stone
surfaces.
Informations importantes
Ne pas utiliser du mastic de plombier
à basede pétrole sur les surfaces en
marbre ou en pierre.
Información importante
No utilice masilla de plomería con
base de petróleo en superficies de
mármol o piedra.

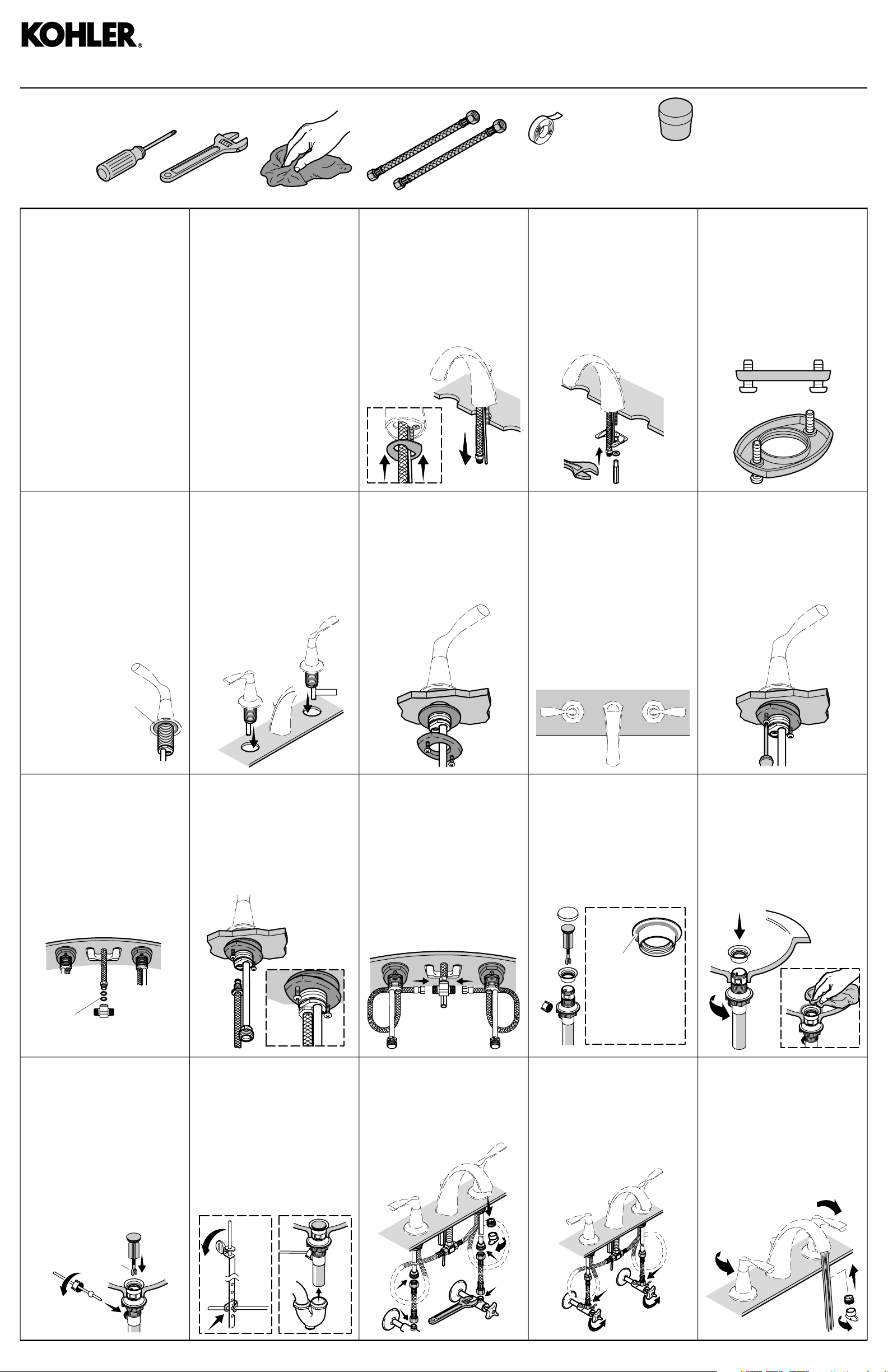

Fit the gasket into the underside
1
of the spout. Insert the spout.
Adapter le joint d'étanchéité dans
la partie inférieure du bec. Insérer
le bec.
Coloque el empaque en el lado
inferior del surtidor. Inserte el
surtidor.
Sealant Tape
Ruban d'étanchéité
Cinta selladora
Slide the bracket and washer onto
2
the stud. Thread the nut onto the
stud and wrench tighten.
Glisser le support et la rondelle
sur le montant. Visser l'écrou sur
le montant et bien serrer à la clé.
Deslice el soporte y la arandela
en la varilla roscada. Enrosque la
tuerca en la varilla roscada y
apriete con una llave.
Stainless (Non-Staining) Plumbers Putty
Mastic de plombier inoxydable
(non tachant)
Masilla de plomería para
inoxidable (que no manche)
For all of the rings, partially thread
3
the screws.
Enfiler les vis partiellement pour
tous les anneaux.
Para todos los anillos, enrosque
parcialmente los tornillos.
Apply plumbers putty to the under-
4
side of the handles.
Appliquer du mastic de plombier
sur le dessous des poignées.
Aplique masilla de plomería al
lado inferior de las manijas.
Stainless (Non-Staining)
Plumbers Putty
Mastic de plombier
inoxydable (non tachant)
Masilla de plomería para
inoxidable (que no manche)
Insert the rubber washer, then the
9
gasket, into the tee. Tighten and
align the tee toward the valves. Do
not overtighten!
Insérer la rondelle en caoutchouc,
puis le joint d'étanchéité dans le
T. Serrer et aligner le T vers les
valves. Ne pas trop serrer!
Inserte la arandela de goma, luego
el empaque, en la T. Apriete y
alinee la T hacia las válvulas. ¡No
apriete demasiado!
Insert the "COLD" handle on the
5
right and the remaining handle on
the left.
Insérer la poignée "COLD" (Froid)
sur la droite et l'autre poignée sur
la gauche.
Inserte la manguera identificada
como "COLD" en el lado derecho
y la otra manija en el lado
izquierdo.
COLD
Connect and tighten the hoses.
10
Do not overtighten!
Connecter et serrer les tuyaux.
Ne pas trop serrer!
Conecte y apriete las
mangueras. ¡No apriete
demasiado!
Loosely secure each handle with
6
a washer and a threaded ring.
Fixer chaque poignée avec une
rondelle et un anneau fileté, sans
serrer.
Fije sin apretar cada manija con
una arandela y un anillo roscado.
Connect and tighten the hoses.
11
Do not overtighten!
Connecter et serrer les tuyaux.
Ne pas trop serrer!
Conecte y apriete las
mangueras. ¡No apriete
demasiado!
Ensure the handles are in the OFF
7
position. Align the handles as
shown.
S'assurer que les poignées sont
en position ARRÊT. Aligner les
poignées tel qu'illustré.
Asegúrese de que las manijas
estén en la posición cerrada.
Alinee las manijas como se ilustra.
Disassemble the drain. Apply
12
plumbers putty to the underside
of the flange.
Désassembler le drain. Appliquer
du mastic de plombier au
dessous de la bride.
Desensamble el desagüe.
Aplique masilla de plomería al
dorso de la brida.
Position the screws to the front
8
and back and tighten to secure.
Placer les vis sur l'avant et l'arrière
et serrer pour fixer en place.
Coloque los tornillos en el frente
y atrás y apriete para fijar.
Install the flange. Tighten the nut.
13
Wipe away excess plumbers
putty.
Installer la bride. Serrer l'écrou.
Essuyer tout excédent de mastic.
Instale la brida. Apriete la tuerca.
Limpie el exceso de masilla de
plomería.
Rubber Washer
Rondelle en caoutchouc
Arandela de goma
Insert the rod and tighten the nut.
14
Then insert the stopper. If needed, turn the stopper bolt to adjust
the height.
Insérer la tige et serrer l'écrou.
Insérer ensuite le bouchon. Si
nécessaire, tourner le boulon du
bouchon pour régler la hauteur.
Inserte la varilla y apriete la tuerca. Luego inserte el obturador.
Si es necesario, gire el perno del
obturador para ajustar la altura.
Stopper Bolt
Boulon d'arrêt
Perno del obturador
Tighten the thumbscrew. Connect
15
the lift rod using the clip. Connect
the trap to the tailpiece.
Serrer la vis de serrage. Connecter la tige de levage en utilisant le clip. Connecter le siphon
à la pièce de raccordement.
Apriete el tornillo de mariposa.
Conecte el tirador utilizando el
clip. Conecte la trampa al tubo
final.
Remove the aerator and connect
16
the water supplies.
Retirer l'aérateur et connecter
les alimentations d'eau.
Retire el aireador y conecte los
suministros de agua.
Stainless
(Non-Staining)
Plumbers Putty
Mastic de plombier
inoxydable
(non tachant)
Masilla de plomería
para inoxidable
(que no manche)
Turn on the water supplies.
17
Check for leaks.
Ouvrir les alimentations d'eau.
Rechercher la présence de
fuites.
Abra los suministros de agua.
Verifique que no haya fugas.
Run the water to flush debris,
18
then reinstall the aerator.
Laisser couler l'eau pour purger
les débris, puis réinstaller
l'aérateur.
Haga circular agua para eliminar
las partículas, luego vuelva a
instalar el aireador.
1152170-2-C
1061375**
1025656
1037023**
1025656
GP1092203
GP1092204
(Cold/Froid/Fría)
(Hot/Chaud/Caliente)
1131484
1140249**
1140251**
78125
1108095
GP1092201
1150830
1153240**
73858
1175870**
1092946
1150826
1150829
1150827
40013
40097
1100416
1037346
1035564
1034578
40228
1034579
1036994**
1025637**
1025650
1057718
1057717
1037346
1025645**
1035564
40228
1037390
1037021**
1036932**
1025650
1025678
1035348**
1025642
1025639**
1030925
1036351**
32751
**Vous devez spécifier les codes de la finition et/ou de la couleur quand vous passez votre commande.
KOHLER® Faucet Lifetime Limited Warranty
Kohler Co. warrants its Faucets* manufactured after January 1, 1997, to be leak
and drip free during normal residential use for as long as the original consumer
purchaser owns his or her home. If the Faucet should leak or drip during normal
use, Kohler Co. will, free of charge, mail to the purchaser the cartridge necessary
to put the Faucet in good working condition. This warranty applies only to Kohler
Faucets installed in the United States of America, Canada or Mexico ("North
America").
Kohler Co. alsowarrants allother aspects of the faucet or accessories ("Faucet")*,
(except gold, non-Vibrant®, non-chrome finishes) to be free of defects in material
and workmanship during normal residential usefor as long asthe original consumer
purchaser owns his or her home. This warranty applies only to Kohler Faucets
installed in North America. If a defect is found in normal residential use, Kohler
Co. will, at its election, repair, provide a replacement part or product, or make
appropriate adjustment. Damage to a product caused by accident, misuse, or
abuse is not covered by this warranty. Improper care and cleaning will void the
warranty**. Proof of purchase (original sales receipt) must be provided to Kohler
Co. with all warranty claims. Kohler Co. is not responsible for labor charges,
installation, or other incidental or consequential costs.In no event shallthe liability
of Kohler Co. exceed the purchase price of the Faucet.
If the Faucet is used commercially or is installed outside of North America, or if
the finish is gold, non-Vibrant or a painted or powder coated color finish, Kohler
Co. warrants the Faucet to be free from defects in material and workmanship for
one (1) year from the date the product is installed, under Kohler Co.'s standard
one-year limited warranty.
If you believe that you have a warranty claim, contact Kohler Co., either through
your Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing Kohler
Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA.
Please be sure to provide all pertinent information regarding your claim, including
a complete description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was purchased.
Also include your original invoice. For other information, or to obtain the name
and address of the service and repair facility nearest you, call 1-800-4-KOHLER
(1-800-456-4537) from within the USA and Canada, and 001-800-456-4537 from
within Mexico, or visit www
within Canada, or www
KOHLER CO. AND/OR SELLER ARE PROVIDING THESE WARRANTIES IN
LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING
BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE. KOHLER CO. AND/OR
SELLER DISCLAIM ALL LIABILITY FOR SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES.Some states/provincesdo notallow limitations
of how long an implied warranty lasts or the exclusion or limitation of such
damages, so these limitations and exclusions may not apply to you. This
warranty gives the consumer specific legal rights. You may also have other
rights that vary from state/province to state/province.
This is Kohler Co.'s exclusive written warranty.
*Trend® faucets, MasterShower™ tower, BodySpa™ systems and components;
WaterHaven™ tower, systems and components; Tripoint™ faucets, Polished
Gold, non-Vibrant and painted or powder coated finishes, fittings; all items within
the "Fixture Related" section of the Kohler Faucets Price Book, drains,
Duostrainer® sink strainers, soap/lotion dispensers; and faucets usedin commercial
settings, and outside North America, are covered by Kohler Co.'s one-year limited
warranty.
**Never use cleaners containing abrasive cleansers, ammonia, bleach, acids,
waxes, alcohol, solvents or other products not recommended for chrome. This
will void the warranty.
.kohler.com within the USA, www.ca.kohler.com from
.mx.kohler.com in Mexico.
SERVICE PARTS
For service parts information, visit www.kohler.com/serviceparts.
For copies of our literature, call our Customer Care Center:
1-800-4KOHLER (1-800-456-4537).
For care and cleaning and other information go to: www.us.kohler.com.
**Finish/color code must be specified when ordering.
**Se debe especificar el código del acabado/color con el pedido.
Garantie limitée à vie du robinet KOHLER®
Kohler Co. garantit que les robinets* fabriqués après le 1er janvier 1997 ne fuient
pas et ne gouttent pas lors d'uneutilisation domestique normale, aussi longtemps
que l'acquéreur d'origine demeure propriétaire deson domicile.Si le robinetgoutte
ou présente des fuites lors d'une utilisation normale, Kohler Co. enverra par
courrier à l'acheteur, sans frais, la cartouche nécessaire pour réparer le robinet.
La présente garantie s'applique uniquement aux robinets Kohler installés aux
États-Unis, au Canada ou au Mexique ("Amérique du Nord").
Kohler Co. garantit également toutes les autres caractéristiques du robinet ou
des accessoires ("Robinet")*, (à l'exception des finitions dorées, non Vibrant®,
non chromées) contre tout vice de matériau et de fabrication lors d'une utilisation
domestique normale, aussi longtemps que l'acquéreur d'origine demeure
propriétaire de son domicile. La présente garantie s'applique uniquement aux
robinets Kohler installés en Amérique du Nord. Si un vice est décelé lors d'une
utilisation domestique normale, Kohler Co. choisira, à sa discrétion, laréparation,
le remplacement ou la rectification appropriée. Cette garantie n'offre pas de
protection contre les dommages dus à un accident, une mauvaise utilisation ou
un mauvais traitement. Un entretien et un nettoyage inadéquats annulent la
garantie**. Une preuve d'achat (ticket de caisse d'origine) doit être présentée à
Kohler Co. avec toutes les réclamations au titre de la garantie. Kohler Co. n'est
pas responsable des frais de main-d'œuvre, d'installation ou de tout autre frais
particulier, accessoire ou indirect. La responsabilité de Kohler Co. ne dépassera
en aucun cas le prix d'achat du robinet.
Si le robinet est utilisé dans un commerceou s'il est installé en dehors d'Amérique
du Nord, ou si la finition est dorée, non Vibrant, peinte ou revêtue d'une poudre,
Kohler Co. garantitle robinet contre tout vice de matériau et de fabrication pendant
un (1) an à partir de la date d'installation du produit, selon les modalités de la
garantie limitée standard d'un an de Kohler Co.
Pour toute réclamation au titre de la présente garantie, contacter Kohler Co. par
l'intermédiaire du vendeur, plombier, centre de rénovation ou revendeur par
internet, ou bien par écrit à l'adresse suivante Kohler Co., Attn.: Customer Care
Center, 444 Highland Drive, Kohler, WI 53044, USA. Fournir tous les
renseignements pertinents à la réclamation, dont notamment une description
complète du problème et du produit, le numéro de modèle, la couleur, la finition,
la date et le lieu d'achat duproduit. Joindreégalement l'original de la facture. Pour
de plus amples renseignements ou pour obtenir les coordonnées du service de
réparation le plus proche, appeler le 1-800-4-KOHLER (1-800-456-4537) à partir
des États-Unis et du Canada et le 001-800-456-4537 à partir du Mexique, ou
consulter le sitewww
.mx.kohler.com au Mexique.
ou www
KOHLER CO. ET/OU LE REVENDEUR FOURNISSENT CES GARANTIES AU
LIEU ET PLACE DE TOUTES AUTRES GARANTIES, EXPRESSES OU
TACITES, Y COMPRIS LES GARANTIES TACITES DE COMMERCIALITÉ ET
D'ÀDAPTATION À UN USAGE PARTICULIER. KOHLER CO. ET/OU LE
REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES
DOMMAGES PARTICULIERS,ACCESSOIRES OU INDIRECTS. Certains états
et provinces ne permettent pas de limite sur la durée de la garantie tacite,
ni l'exclusionou la limite des dommages, et, par conséquent, lesditeslimites
et exclusions peuvent ne pas s'appliquer à votre cas. La présente garantie
accorde au consommateur des droits juridiques particuliers. Vous pouvez
également avoir d'autres droits qui varient d'un état ou d'une province à
l'autre.
Ceci constitue la garantie écrite exclusive de Kohler Co.
*Les robinets Trend®, la colonne MasterShower™, les systèmes et éléments
BodySpa™, la colonne, les systèmeset les éléments WaterHaven™, les robinets
Tripoint™, les finitions Polished Gold, non Vibrant et peintes ou à revêtement de
poudre, les raccords; tous les articles de la section "Fixture Related" du le
catalogue des prix des robinets Kohler, les drains, les crépines d'évier
Duostrainer®, les distributeurs de savon/lotion; et les robinets utilisés dans des
milieux commerciaux et en dehors d'Amérique du Nord, sont couverts par la
garantie limitée d'un an de Kohler Co.
**Ne jamais utiliser de nettoyants contenantdes agents abrasifs, de l'ammoniaque,
de l'eau de Javel, des acides, des cires, de l'alcool, des dissolvants ou autres
produits non recommandés pour le chrome. Ceci annulera la garantie.
.kohler.com aux États-Unis, www.ca.kohler.com au Canada,
PIÈCES DE RECHANGE
Pour obtenir de l'informationsur les pièces de rechange, consulter
www.kohler.com/serviceparts.
Pour obtenir des copies de notre documentation, appeler notre service
à la clientèle: 1-800-4KOHLER (1-800-456-4537).
Pour obtenir de l'information sur l'entretien et le nettoyage et de
l'information supplémentaire, visiter le site: www.us.kohler.com.
Garantía limitada de por vida de la grifería KOHLER®
Kohler Co. garantiza que la Grifería* fabricada después del 1 de enero de 1997
está libre de problemas de fugas y goteo durante el uso residencial normal,
mientras el comprador consumidor original sea el propietario de su casa. En caso
de que la Grifería presentefugas o goteo durante eluso normal, Kohler Co. enviará
por correo y sin ningún cargo al comprador original, el cartucho necesario para
que la Grifería funcione correctamente. Esta garantía se aplica sólo a la Grifería
Kohler instalada en los Estados Unidos de América, Canadá o México
("Norteamérica").
Kohler Co. también garantiza que todas las demás características de la grifería
o accesorios ("Grifería")*, (excepto los acabados de oro, que no sean Vibrant®,
o que no sean de cromo) están libres de defectos de material y mano de obra,
durante eluso residencial normal, mientras elcomprador consumidororiginal sea
el propietario desu casa. Esta garantía se aplica sólo ala Grifería Kohler instalada
en Norteamérica. Si se encuentra un defecto durante el uso residencial normal,
Kohler Co., a su criterio, reparará, proveerá un repuesto o producto, o realizará
los ajustes pertinentes. Esta garantía no cubre daños causados por accidente,
abuso o uso indebido del producto. El cuidado y la limpieza indebidos anularán
la garantía**. Al presentar lasreclamaciones de garantía a Kohler Co., esnecesario
incluir la prueba de compra (recibo de venta original). Kohler Co. no se hace
responsable de costos de mano de obra, instalación u otros costos incidentales
o indirectos. En ningún caso la responsabilidad de Kohler Co. excederá el precio
de compra de la Grifería.
Si la Grifería se utiliza comercialmente o se instala fuera del territorio de
Norteamérica, o si el acabado es de oro, no es Vibrant o un acabado de color
con revestimiento de pintura o polvo, Kohler Co. garantiza que la Grifería está
libre de defectos de material y mano de obra por un (1) año, a partir de la fecha
de instalación, bajo la garantía limitada de un año estándar de Kohler Co.
Si usted considera que tiene una reclamación en virtud de la garantía,
comuníquese con Kohler Co. a través de su distribuidor, contratista de plomería,
centro de remodelación o distribuidor por Internet, o escriba a Kohler Co., Attn.:
Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA. Por favor,
asegúrese de proporcionar toda la información pertinente a su reclamación,
incluyendo una descripción completa del problema, el producto, el número de
modelo, elcolor, el acabado, la fecha de compra yel lugar de compra delproducto.
También incluya el recibo original. Para información adicional, o para obtener el
nombre y dirección del lugar de reparación y servicio más cercano a usted, llame
al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y Canadá, y al
001-800-456-4537 desde México, o visite www
.ca.kohler.com desde Canadá, o www.mx.kohler.com en México.
www
KOHLER CO. Y/O EL VENDEDOR OFRECEN ESTAS GARANTÍAS QUE
SUSTITUYEN TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS,
INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE
COMERCIALIZACIÓN E IDONEIDADPARA UNUSO DETERMINADO. KOHLER
CO. Y/O EL VENDEDOR DESCARGAN TODA RESPONSABILIDAD POR
CONCEPTO DE DAÑOS PARTICULARES, INCIDENTALES O INDIRECTOS.
Algunos estados/provincias no permiten limitaciones en cuanto ala duración
de una garantía implícita o a la exclusión o limitación de dichos daños, por
lo que estas limitaciones y exclusiones pueden no aplicar a su caso. Esta
garantía otorgaal consumidor ciertos derechos legalesespecíficos. Además,
usted puede tener otros derechos que varían de estado a estado y provincia
a provincia.
Ésta es la garantía exclusiva por escrito de Kohler Co.
*La grifería Trend®, la torre MasterShower™, los sistemas y componentes
BodySpa™, la torre, sistemas y componentes WaterHaven™, las griferías
Tripoint™, el acabado en oro pulido, que no sea Vibrant y los acabados con
revestimiento de pintura oen polvo, las conexiones, todos los artículos contenidos
en la sección "Fixture Related" de la lista de precios de la grifería Kohler, los
desagües, las coladeras de fregadero Duostrainer®, los dispensadores de jabón
y loción, y la grifería de uso comercial e instalada fuera del territorio de
Norteamérica, están cubiertos por la garantía limitada de un año de Kohler Co.
**Nunca utilice limpiadores que contengan limpiadores abrasivos, amoníaco,
blanqueador, ácidos, ceras, alcohol, disolventes u otros productos no
recomendados para el cromo. Esto anulará la garantía.
.kohler.com desde los EE.UU.,
PIEZAS DE REPUESTO
Para información sobre piezas de repuesto, visite
www.kohler.com/serviceparts.
Para obtener copias de nuestra información escrita, llame a nuestro
Centro de Atención al Cliente: 1-800-4KOHLER (1-800-456-4537).
Para el cuidado y la limpieza y otra información visite:
www.us.kohler.com.
USA/Canada: 1-800-4KOHLER
Mexico: 001-800-456-4537
www.kohler.com
1152170-2-C © 2011 Kohler Co.
Loading...
