Kohler KOH14396 Installation and Care Guide

Installation Guide

Whirlpool and Bath Under-Mount Kit

Français, page “Français-1”
Español, página “Español-1”

114753-2-CD

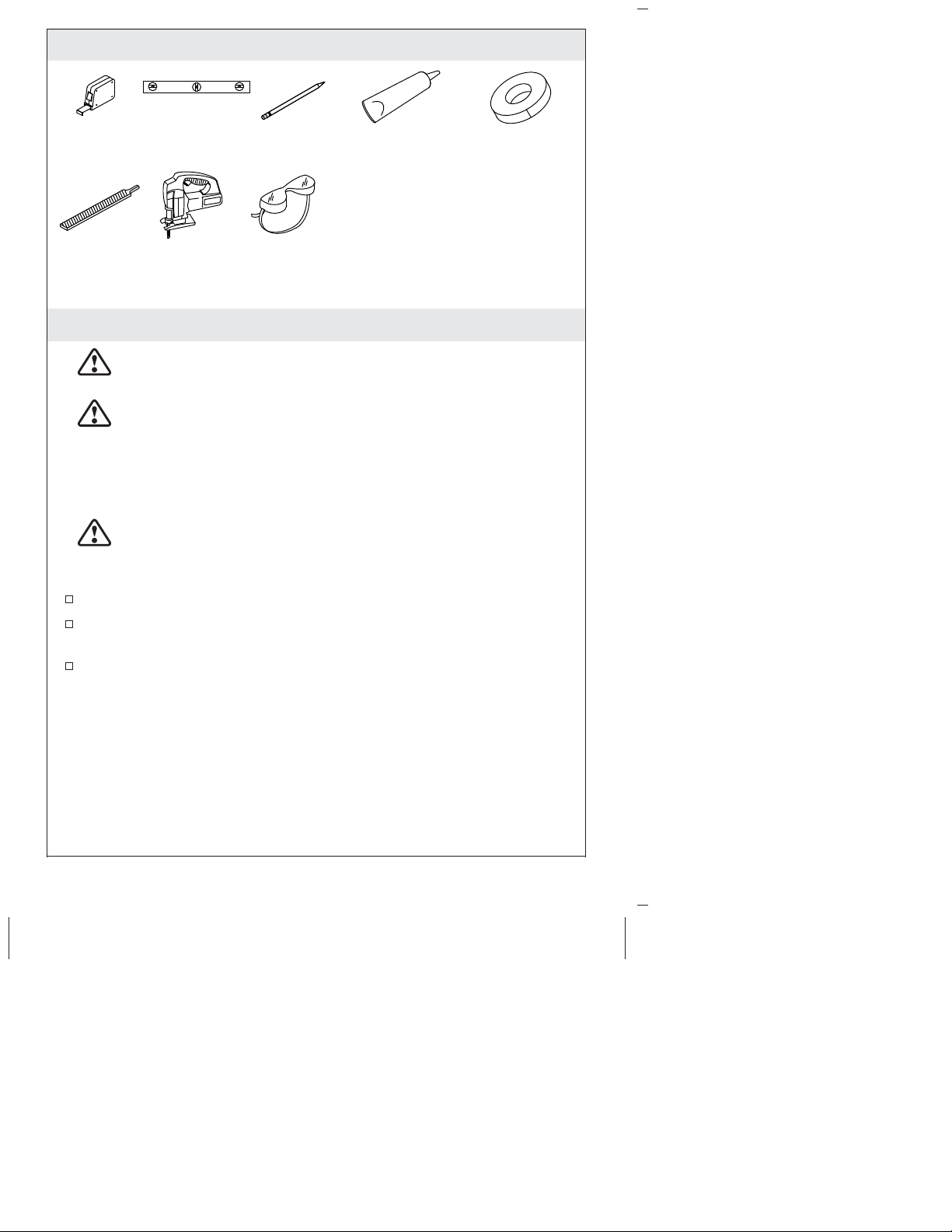

Tools and Materials

Level

Tape
Measure

File

Jigsaw

Before You Begin

WARNING: Risk of eye injury. Always wear safety glasses
when cutting the counter material.

CAUTION: Risk of property damage. Braces must be
installed to support the weight of the counter from below. Do
not rely on the bath alone to support this weight. Refer to
any instructions supplied with the counter for proper bracing
installation. If braces are not installed, the counter may flex
and possibly damage the bath.

Pencil

Safety
Glasses

Silicone Sealant

Plus:

• Template (supplied)

• Rags or Paper Toweling

• Drop Cloth

• Router

• 2x4s or Other Bracing Material

• Weights

Masking Tape

CAUTION: Risk of property damage. Refer to the
instructions supplied with the counter for the proper cutting
method. If the proper cutting method is not used, damage to

the counter can occur.
Observe all local plumbing and building codes.
Carefully review this entire installation guide as well as the

instructions packed with your bath and counter.
Consult with your local counter fabricator for instructions on

cutting the counter properly.

114753-2-CD 2 Kohler Co.

Inner Line

Cut along template
inner cut line for
this installation.

Recommended

Flush

Edge

Masking
Tape

Bath
Opening

Outer Line

Cut along template
outer cut line for
this installation.

Counter

Bath Rim

Counter

Bath Rim

Template

Counter

Offset

Counter

Bath Rim

1. Prepare the Counter

With the edges of the template parallel with the edges of the
counter, affix the template to the counter using masking tape.

NOTE: A counter with radius edges is recommended.

Determine the preferred edge treatment for the counter. Consult
with your local counter fabricator for instructions on cutting the
counter edges properly.

Determine which cutout line you will be using. If the edge of the
counter will be flush with the edge of the bath rim, you must cut
the inner line. If the edge of the counter will be offset from the
edge of the bath rim, you must cut the outer line.

Using the proper cutting method for your counter type, cut along
the chosen edge of the template cutout line.

Remove the template when cutting is complete.
Smooth the edge of the counter as needed.
Carefully position the counter on top of the bath to ensure correct

fit and appearance. Adjust as necessary.

CAUTION: Risk of property damage. Braces must be

installed to support the weight of the counter from below. Do

not rely on the bath alone to support this weight. Refer to

any instructions supplied with the counter for proper bracing

installation. If braces are not installed, the counter may flex

and possibly damage the bath.

Kohler Co. 3 114753-2-CD

Prepare the Counter (cont.)

Using 2x4s or other bracing material, add braces (required) to the
underside of the counter.

114753-2-CD 4 Kohler Co.

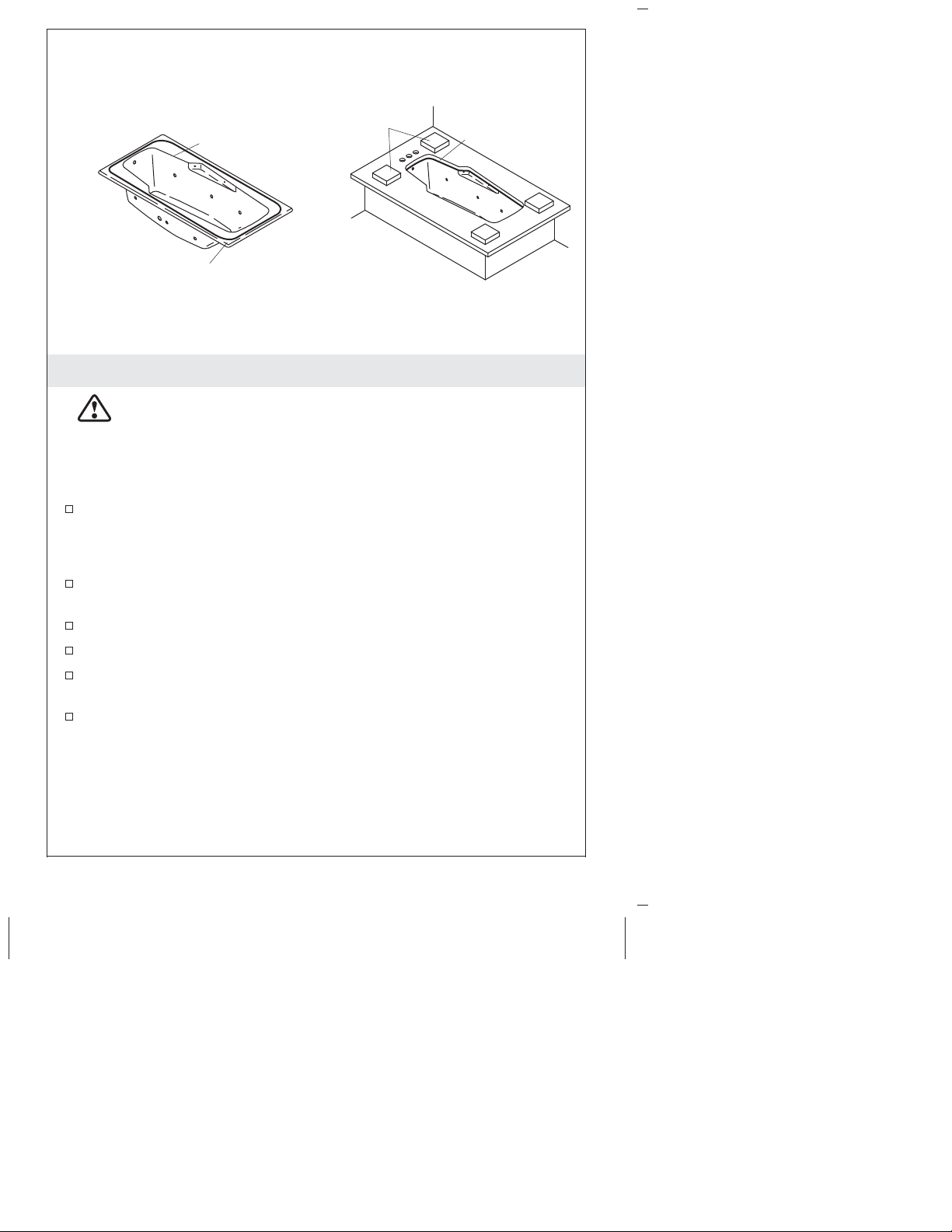

Inside Well
Edge

Weights

Apply silicone
sealant or caulk.

Apply silicone
sealant.

2. Install the Counter

CAUTION: Risk of property damage. Do not use adhesive

sealant to secure the counter material to the bath. Adhesive

sealant will permanently bond the counter material to the

bath making separation difficult and costly. Instead, use

silicone sealant or caulk which will ease future maintenance

or removal of the counter material.
Clean the bath rim.

NOTICE: The bead of silicone sealant must be placed a minimum
of 2″ (51 mm) away from the inside well edge of the bath rim.

Apply a continuous bead of silicone sealant to all areas where the
bath rim and counter material meet.

Align and properly position the counter material over the bath.
Press the counter firmly onto the bath.
Temporarily set weights on the counter material. This will hold

the counter material in place while the silicone sealant dries.
Apply a continuous bead of silicone sealant where the bath rim

and the counter material meet.

Kohler Co. 5 114753-2-CD

Guide d’installation

Kit de baignoire à hydromassage à montage
sous plan

Outils et matériaux

Mètre
ruban

Lime

Niveau à bulle

Scie sauteuse

Crayon
à papier

Lunettes de
protection

Mastic à la
silicone

Plus:

• Plan (fourni)

• Chiffons et papier essuie-tout

• Toile de protection

• Routeur

• 2 x 4 ou autre matériau
de renfort

• Poids

Avant de commencer

AVERTISSEMENT: Risque de blessures des yeux. Toujours

porter des lunettes de sécurité lors de la découpe du

matériau du comptoir.

ATTENTION: Risque de dommages matériels. Des renforts

doivent être installés pour supporter le poids du comptoir

par le dessous. Ne pas compter sur la baignoire seule pour

supporter ce poids. Se référer à toutes les instructions

fournies avec le comptoir pour une installation correcte des

renforts. Si les renforts ne sont pas installés, le comptoir

pourrait fléchir et risquerait d’endommager la baignoire.

ATTENTION: Risque de dommages matériels. Se référer

aux instructions fournies avec le comptoir pour la bonne

méthode de découpe. Si la bonne méthode de découpe n’est

pas utilisée, le comptoir risquerait de subir des dommages.
Respecter tous les codes de plomberie et de bâtiment locaux.
Étudier soigneusement ce guide d’installation au complet, ainsi

que les instructions qui accompagnent votre baignoire et votre
comptoir.

Ruban-cache

Kohler Co. Français-1 114753-2-CD

Avant de commencer (cont.)

Consulter le fabricant de comptoirs local pour les instructions de
découpe correcte du comptoir.

Kohler Co. Français-2 114753-2-CD

Ligne intérieure

Découper le long de la
ligne intérieure de
découpe pour cette
installation.

Affleurante

Comptoir

Rebord
recommandé

Comptoir

Ruban­cache

Gabarit

Ouverture de
baignoire

Comptoir

Ligne extérieure

Découper le long
de la ligne
extérieure de
découpe pour cette
installation.

Excentré

Rebord de
la baignoire

Rebord de
la baignoire

Comptoir

Rebord de
la baignoire

1. Préparer le comptoir

Avec les bords du gabarit parallèles à ceux du comptoir,
appliquer le gabarit sur le comptoir avec du ruban-cache.

REMARQUE: Un comptoir avec des rebords arrondis est
recommandé.

Déterminer le traitement préféré pour le bord du comptoir.
Consulter le fabricant de comptoirs local pour les instructions de
découpe correcte de bords de comptoir.

Déterminer la ligne de découpe à utiliser. Si le bord du comptoir
est à ras du bord du rebord de la baignoire, il sera nécessaire de
couper la ligne intérieure. Si le bord du comptoir est décalé par
rapport au bord du rebord de la baignoire, il sera nécessaire de
couper la ligne extérieure.

En utilisant la méthode de découpe appropriée pour le type de
comptoir en question, découper le long du bord choisi de la ligne
de découpe du gabarit.

Retirer le gabarit lorsque la découpe est terminée.
Lisser le bord du comptoir selon les besoins.
Positionner délicatement le comptoir au-dessus de la baignoire

pour assurer un ajustement et une apparence corrects. Ajuster
selon les besoins.

ATTENTION: Risque de dommages matériels. Des renforts

doivent être installés pour supporter le poids du comptoir

par le dessous. Ne pas compter sur la baignoire seule pour

114753-2-CD Français-3 Kohler Co.

Préparer le comptoir (cont.)

supporter ce poids. Se référer à toutes les instructions

fournies avec le comptoir pour une installation correcte des

renforts. Si les renforts ne sont pas installés, le comptoir

pourrait fléchir et risquerait d’endommager la baignoire.
Avec des 2x4 ou un autre matériau de renfort, rajouter les renforts

(requis) sur le dessous du comptoir.

Kohler Co. Français-4 114753-2-CD

Intérieur
du rebord
de bassin

Appliquer du mastic
à la silicone.

2. Installer le comptoir

ATTENTION: Risque de dommages matériels. Ne pas

utiliser de matériau d’étanchéité adhésif pour sécuriser le

matériau du comptoir sur la baignoire. Un matériau

d’étanchéité adhésif scellera de manière permanente le

matériau du comptoir à la baignoire, ce qui rendrait la

séparation difficile et onéreuse. Au lieu de cela, utiliser du

mastic d’étanchéité à la silicone ou un mastic isolant qui

facilitera la maintenance future ou l’extraction du matériau

du comptoir.
Nettoyer le rebord de la baignoire.

Poids

Appliquer de la
silicone ou du
mastic.

AVIS: Le boudin de mastic d’étanchéité à la silicone doit être placé
à un minimum de 2″ (51 mm) du bord intérieur creux du rebord de
la baignoire.

Appliquer un boudin continu de mastic d’étanchéité à la silicone
sur tous les emplacements de jonction du rebord de la baignoire
et du matériau du comptoir.

Aligner et positionner correctement le matériau du comptoir
par-dessus la baignoire.

Presser fermement le comptoir sur la baignoire.
Poser temporairement des poids sur le matériau du comptoir.

Ceci maintiendra le matériau du comptoir en place pendant que
le mastic d’étanchéité à la silicone sèche.

114753-2-CD Français-5 Kohler Co.

Installer le comptoir (cont.)

Appliquer un boudin continu de mastic d’étanchéité à la silicone
à l’emplacement de jonction du rebord de la baignoire et du
matériau du comptoir.

Kohler Co. Français-6 114753-2-CD

Guía de instalación

Kit de bañera de hidromasaje de montaje por
abajo

Herramientas y materiales

Sellador

Cinta para
medir

Lima

Nivel

Sierra caladora

eléctrica

Antes de comenzar

ADVERTENCIA: Riesgo de lesiones a los ojos. Siempre

utilice anteojos de seguridad al cortar el material de la

cubierta.

Lápiz

Lentes de
seguridad

Más:

• Plantilla (provista)

• Trapos o toallas de papel

• Lona

• Buriladora

• Postes de madera de 2x4 u
otro material de refuerzo

• Pesas

de silicona

Cinta de
enmascarar

PRECAUCIÓN: Riesgo de daños a la propiedad. Se deben

instalar refuerzos para soportar el peso de la cubierta desde

abajo. No confíe en que la bañera sola soportará este peso.

Consulte las instrucciones provistas con la cubierta para la

instalación correcta del refuerzo. Si no instala refuerzos, la

cubierta puede flexionarse y posiblemente dañar la bañera.

PRECAUCIÓN: Riesgo de daños a la propiedad. Consulte

las instrucciones provistas con la cubierta para el método de

corte correcto. Si no utiliza el método de corte correcto, puede

ocurrir daño a la cubierta.
Cumpla todos los códigos locales de plomería y construcción.
Con cuidado consulte toda esta guía de instalación, así como las

instrucciones que acompañan a su bañera y cubierta.
Consulte con el fabricante local de cubiertas para obtener las

instrucciones correctas de corte de la cubierta.

Kohler Co. Español-1 114753-2-CD

Línea interior

Para esta instalación,
corte a lo largo de la línea
de corte interior de la
plantilla.

Al ras

Cubierta

Filo
recomendado

Cubierta

Cinta de
enmascarar

Plantilla

Abertura de
la bañera

Cubierta

Línea exterior

Para esta
instalación, corte a
lo largo de la línea
de corte exterior
de la plantilla.

Descentrado

Borde de
la bañera

Borde de
la bañera

Cubierta

Borde de
la bañera

1. Prepare la cubierta

Con los filos de la plantilla paralelos con los filos de la cubierta,
pegue la plantilla a la cubierta utilizando cinta de enmascarar.

NOTA: Se recomienda utilizar una cubierta con filos en radio.

Determine el tratamiento deseado para el filo de la cubierta.
Consulte con el fabricante local de cubiertas para obtener las
instrucciones correctas de corte de los filos de la cubierta.

Determine qué línea de corte va a usar. Si el borde de la cubierta
va a estar al ras con el borde del reborde de la bañera, debe
cortar en la línea interior. Si el borde de la cubierta va a estar
descentrado del borde del reborde de la bañera, debe cortar en la
línea exterior.

De acuerdo al método de corte adecuado para su tipo de cubierta,
corte a lo largo del borde adecuado de la línea de corte de la
plantilla.

Retire la plantilla al terminar de cortar.
Alise el filo de la cubierta según sea necesario.
Con cuidado coloque la cubierta arriba de la bañera para asegurar

que quede correctamente y se vea bien. Ajuste según sea
necesario.

PRECAUCIÓN: Riesgo de daños a la propiedad. Se deben

instalar refuerzos para soportar el peso de la cubierta desde

abajo. No confíe en que la bañera sola soportará este peso.

Consulte las instrucciones provistas con la cubierta para la

Kohler Co. Español-2 114753-2-CD

Prepare la cubierta (cont.)

instalación correcta de los refuerzos. Si no instala refuerzos, la

cubierta podría flexionarse y posiblemente dañar la bañera.
Instale refuerzos (se requiere), que pueden ser maderos de 2x4 u

otro material de refuerzo, al lado inferior de la cubierta.

114753-2-CD Español-3 Kohler Co.

Filo interior
del fondo

Aplique sellador
de silicona.

2. Instale la cubierta

PRECAUCIÓN: Riesgo de daños a la propiedad. No utilice

sellador adhesivo para fijar el material de la cubierta a la

bañera. El sellador adhesivo pega en forma permanente el

material de la cubierta a la bañera, lo que hace que separarlos

sea difícil y costoso. En su lugar, utilice sellador de silicona,

el cual facilita el mantenimiento futuro o la desinstalación del

material de la cubierta.
Limpie el reborde de la bañera.

Pesas

Aplique sellador
o sellador de
silicona.

AVISO: El hilo continuo de sellador de silicona debe colocarse a un
mínimo de 2″ (51 mm) del borde interior del reborde de la bañera.

Aplique un hilo continuo de sellador de silicona a todas las áreas
de contacto del reborde de la bañera con el material de la
cubierta.

Alinee y coloque correctamente el material de la cubierta sobre la
bañera.

Presione firmemente la cubierta sobre la bañera.
Coloque temporalmente pesas sobre el material de la cubierta.

Esto sostendrá el material de la cubierta en su lugar mientras se
seca el sellador de silicona.

Aplique un hilo continuo de sellador de silicona donde el reborde
de la bañera hará contacto con el material de la cubierta.

Kohler Co. Español-4 114753-2-CD

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

©2014 Kohler Co.

114753-2-CD
