Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Bath/Deck-Mount Faucet
Robinet sur baignoire/comptoir
Grifería de montaje en bañera o cubierta
K-T13494
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)
1111587-2-B
USA/Canada: 1-800-4KOHLER
México: 001-877-680-1310
kohler.com
©2009 Kohler Co.
Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4KOHLER (1-800-456-4537) from within the USA
and Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toutes les informations incluses dans ce guide correspondent aux toutes dernières
informations disponibles au moment de la publication. A la compagnie Kohler, nous
aspirons à remplir notre mission d’améliorer le niveau de vie gracieux pour chaque
individu affecté par nos produits et services. Nous nous réservons le droit d’apporter des
modifications aux caractéristiques, aux emballages et à la disponibilité des produits à
tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de fonctionnement, appeler le 1-800-4-KOHLER
(1-800-456-4537) aux É.U. et au Canada, ou le 001-877-680-1310 au Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y
Canadá, ó 001-877-680-1310 desde México.
1111587-2-B 2 Kohler Co.

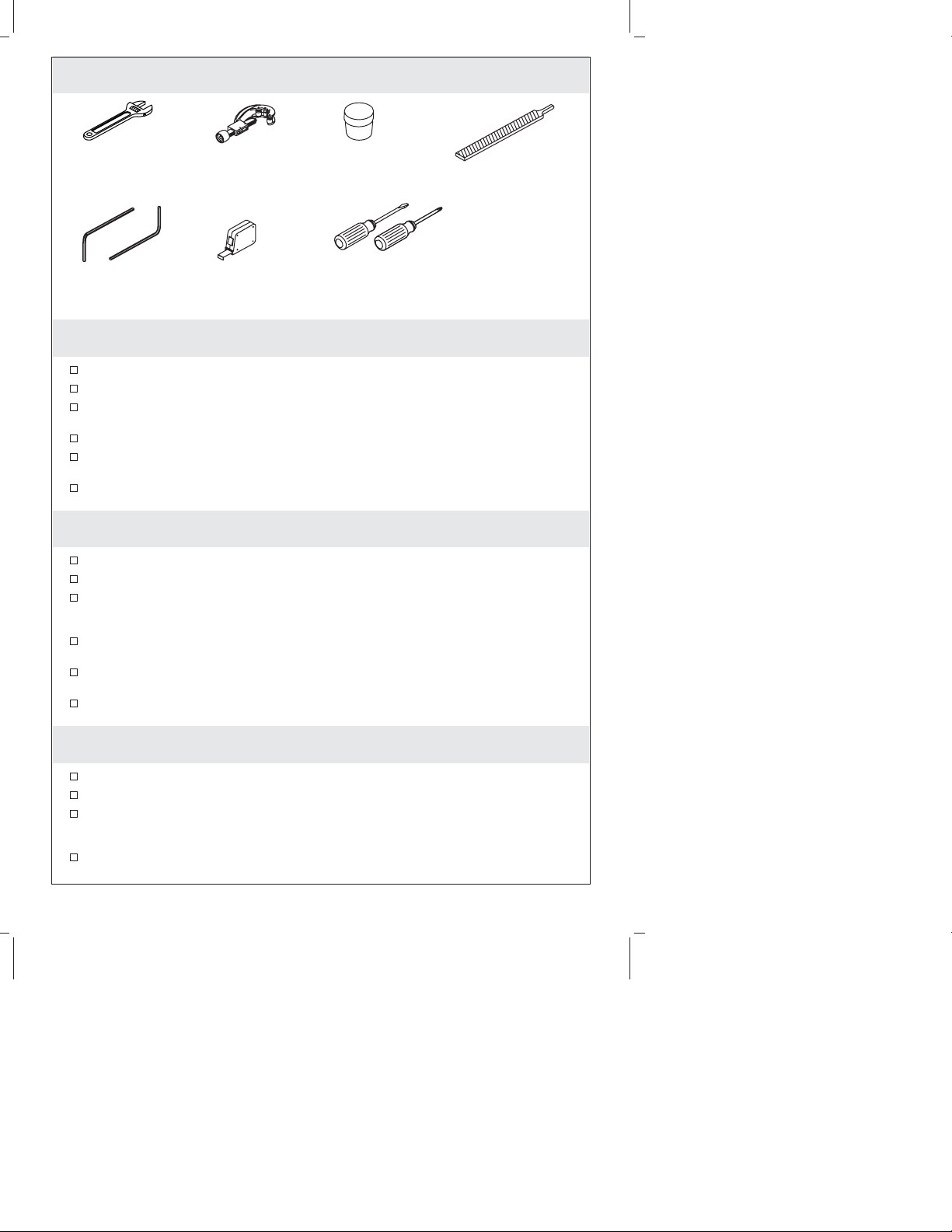

Tools/Outils/Herramientas
Adjustable Wrench
Clé à molette
Llave ajustable
Hex Wrench
Clé hexagonale
Llave hexagonal
Tube Cutter
Coupe-tubes
Cortatubos
Tape Measure
Mètre ruban
Cinta para medir
Plumbers Putty
Mastic de plombier
Masilla de plomería
Plus/Plus/Más:
• Rag/Chiffon/Trapo
Assorted Screwdrivers
Tournevis assortis
Destornilladores surtidos
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supply.
A deep rough-in kit, 1071648, is available to accommodate an additional 1/2″
(1.3 cm) of tile thickness for faucet installations using 1/2″ or 3/4″ valve systems.
Complete the finished deck material before installing the bath faucet trim.
The valve is sold separately. Please read the instructions packed with the valve for
installation procedures.
Kohler Co. reserves the right to make revisions in the design of faucets without
notice, as specified in the Price Book.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau.
Le kit de raccordement profond #1071648 est disponible pour accommoder une
épaisseur supplémentaire de carrelage de 1/2″ (1,3 cm) pour des installations de
robinet utilisant des systèmes de valve de 1/2″ ou 3/4″.
Compléter le matériau du comptoir fini avant d’installer la garniture de robinet de
baignoire.
La valve est vendue séparément. Veuillez s’il vous plait lire les instructions
d’installation emballées avec la valve.
Kohler Co. se réserve le droit d’apporter toutes modifications au design des
robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.
File
Lime
Lima
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro de agua.
Un kit de instalación profunda, 1071648, está disponible para acomodar el espesor
adicional de azulejo de 1/2″ (1,3 cm) para instalaciones de grifería que utilizan los
sistemas de válvula de 1/2″ ó3/4″.
Termine el material de acabado de la cubierta antes de instalar la guarnición de la
grifería de la bañera.
Kohler Co. 3 1111587-2-B
Antes de comenzar (cont.)
La válvula se vende por separado. Lea las instrucciones incluidas con la válvula
para obtener los procedimientos de instalación.
Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo
aviso, tal como se especifica en la lista de precios.
1. Remove the Pipe Plug
Pipe Plug
Bouchon de tuyau
Tapón de tubo
Close Hot
Fermer l'eau chaude
Caliente cerrada
Make sure the valves are closed (cold = fully counterclockwise; hot = fully
clockwise).
Turn off the main water supply.
WARNING: Risk of personal injury. Do not lean over the pipe plug when
turning or removing the pipe plug. The water supply lines may be pressurized,
causing water to spray or purge when removing the pipe plug.
Wrap a rag around the pipe plug to prevent water spray.
Carefully remove the pipe plug.
Close Cold
Fermer l'eau froide
Fría cerrada
Retirer le bouchon du tuyau
S’assurer que les robinets soient fermés (côté froid complètement vers la gauche,
côté chaud complètement vers la droite).
Fermer l’alimentation d’eau principale.
AVERTISSEMENT: Risque de blessures corporelles. Ne pas se pencher sur le
bouchon du tube au moment de le tourner et de le retirer. Les lignes
d’alimentation d’eau peuvent être sous pression, ce qui cause des jets ou des
purges d’eau lors du retrait du bouchon du tube.
Enrouler une serviette autour du bouchon du tube pour empêcher l’eau de gicler.
Retirer le bouchon de tuyau avec précaution.
1111587-2-B 4 Kohler Co.
Desinstale el tapón de tubo
Verifique que las válvulas estén cerradas (agua fría = completamente a la
izquierda; agua caliente = completamente a la derecha).
Cierre el suministro de agua.
ADVERTENCIA: Riesgo de lesiones personales. Al girar o retirar el tapón de
tubo, no se incline sobre el tapón de tubo. Las líneas de suministro de agua
pueden estar presurizadas, lo que puede causar que el agua se rocíe o se purgue
al quitar el tapón de tubo.
Envuelva el tapón de tubo en un trapo para evitar que el agua salpique.
Quite el tapón de tubo con cuidado.

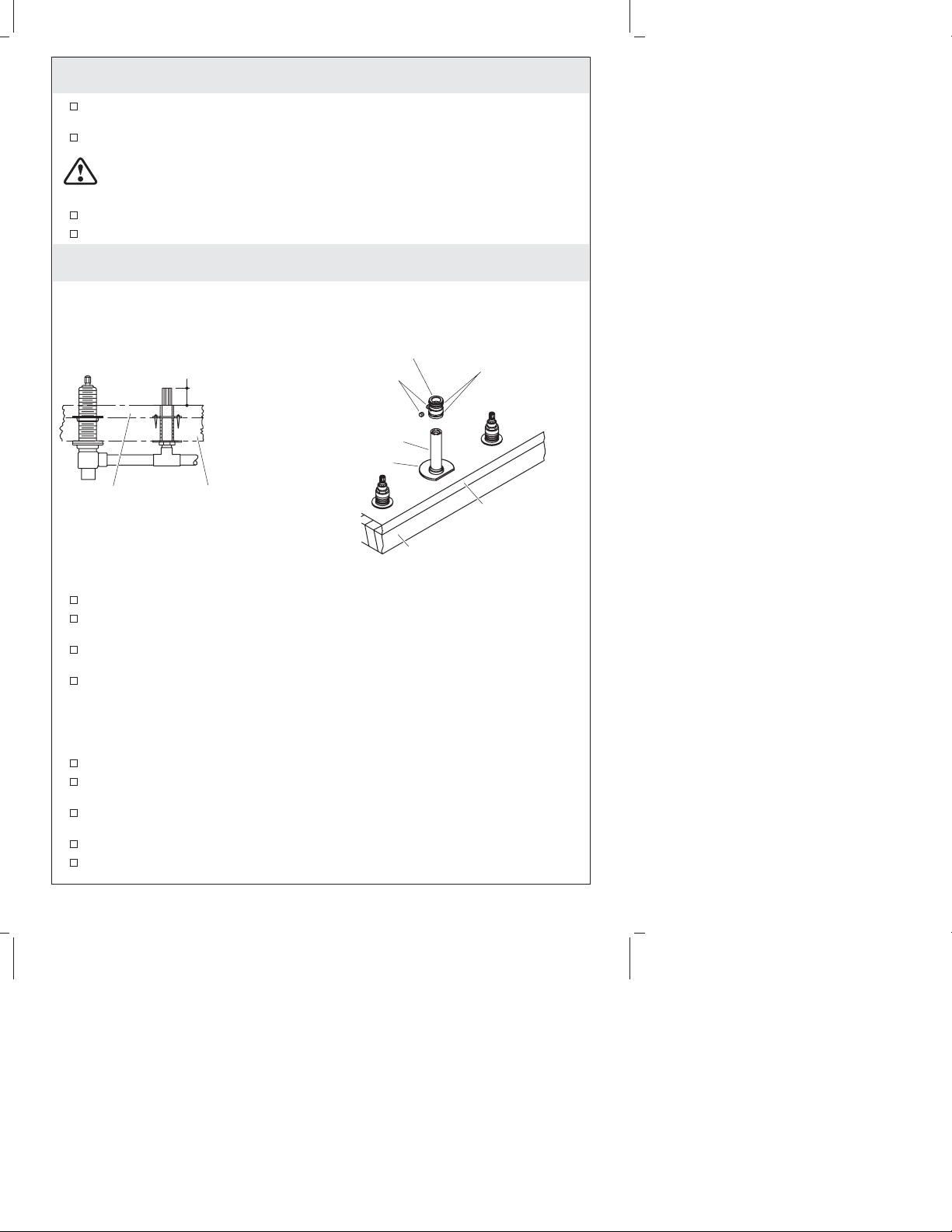

2. Prepare for Spout Installation
Spout Sleeve Assembly
Ensemble de manchon du bec
1-1/4" Min
(3.2 cm)
Tile Finish
Finition carrelée
Acabado con azulejos
Remove the plaster guard from the spout supply tube.
Ensure that the spout supply tube projects a minimum of 1-1/4” (3.2 cm) above
the finished deck.
Using a file, remove all burrs from the spout supply tube. This will prevent
damage to the O-ring inside the sleeve.
For tile-covered deck installations: With the flat side of the washer facing the
edge of the finished deck (as shown), slide the washer onto the spout supply tube.
For all other installations: Discard the brass washer.
NOTE: Before installing the spout sleeve assembly, make sure the O-ring is properly
positioned in the groove on the outside of the sleeve.
Loosen the setscrews in the spout sleeve assembly.
Using a twisting motion, slide the spout sleeve assembly onto the spout supply
tube until it contacts the finished deck.
Align the spout sleeve assembly with the setscrews offset from the center (not
facing directly forward or backward) of the spout supply tube.
Retighten the setscrews.
Purge the spout supply tube of debris.
Montaje de la manga del surtidor
Setscrews/Vis de retenue/
Tornillos de fijación
Spout Supply Tube
Tube d'alimentation du bec
Tubo de suministro del surtidor
Washer/Rondelle/Arandela
Rough Deck
Comptoir brut
Cubierta no acabada
Rough Deck
Comptoir brut
Cubierta no acabada
O-Ring
Joint torique
Arosello
Finished Deck
Comptoir fini
Cubierta acabada
Kohler Co. 5 1111587-2-B
Préparation de l’installation du bec
Retirer le renfort de plâtre du tube d’alimentation du bec.
S’assurer que le tube d’alimentation du bec est projeté à un minimum de 1-1/4″”
(3,2 cm) au-dessus du comptoir fini.
Utiliser une lime pour supprimer toutes les ébarbures du tube d’alimentation du
bec. Ceci préviendra tout endommagement du joint torique à l’intérieur du
manchon.
Pour les installations sur comptoir recouvert de carrelage : Avec le côté plat de la
rondelle tourné vers le bord du comptoir fini (tel qu’illustré), faire glisser la
rondelle sur le tube d’alimentation du bec. Pour toutes les autres installations:
Jeter la rondelle en laiton.
REMARQUE: Avant d’installer l’ensemble du manchon du bec, s’assurer que le joint
torique soit proprement positionné dans la rainure à l’extérieur du manchon.
Dévisser les vis de retenue sur le manchon du bec.
Utiliser un mouvement de rotation pour faire glisser le manchon du bec sur le
tube d’alimentation du bec jusqu’à ce qu’il contacte le comptoir fini.
Aligner le manchon du bec avec les vis de retenues décalées du centre (ne faisant
pas directement face vers l’avant ou l’arrière) du tube d’alimentation du bec.
Resserrer les vis de retenue.
Purger le tube d’alimentation de tous débris.
Prepare la instalación del surtidor
Retire el protector de yeso del tubo de suministro del surtidor.
Asegúrese de que el tubo de suministro del surtidor se proyecte un mínimo de
1-1/4″ (3,2 cm) arriba de la cubierta acabada.
Con una lima, retire todas las rebabas del tubo de suministro del surtidor. Esto
evitará dañar el arosello (O-ring) dentro de la manga.
Para instalaciones en cubierta con revestimiento de azulejo: Con el lado plano
de la arandela hacia el filo de la cubierta acabada (como se muestra), deslice la
arandela en el tubo de suministro del surtidor. Para todas las demás
instalaciones: Deseche la arandela de latón.
NOTA: Antes de instalar montaje de la manga del surtidor, asegúrese de que el
arosello (O-ring) esté correctamente colocado en la ranura del exterior de la manga.
Afloje los tornillos de fijación del montaje de la manga del surtidor.
Con un movimiento de giro, deslice el montaje de la manga del surtidor en el
tubo de suministro del surtidor hasta que haga contacto con la cubierta acabada.
Alinee la manga del surtidor con los tornillos de fijación descentrados (sin estar
orientados hacia el frente o hacia atrás) del tubo de suministro del surtidor.
Vuelva a apretar los tornillos de fijación.
Purgue el tubo de suministro del surtidor para eliminar la suciedad.
1111587-2-B 6 Kohler Co.
