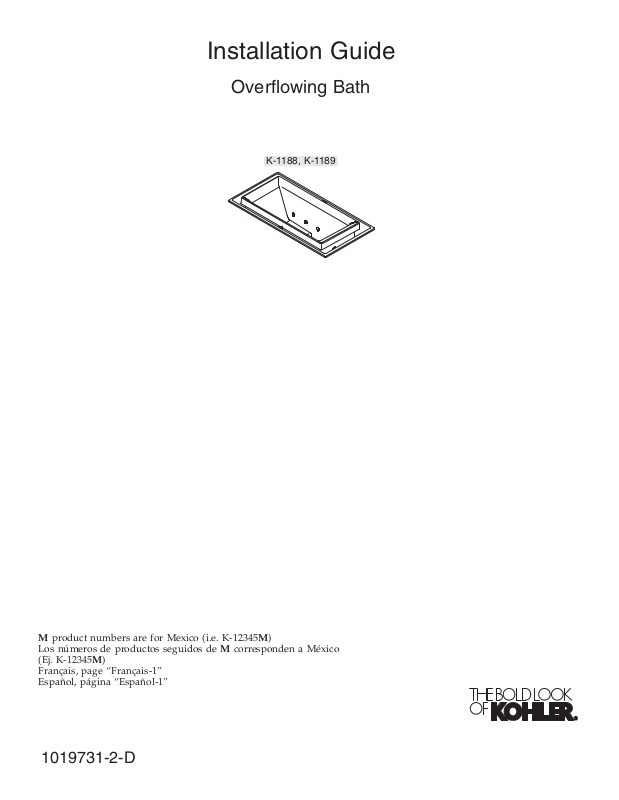

Kohler KOH1313 Installation Guide

Installation Guide

Overflowing Bath

K-1188, K-1189

M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M corresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página “Español-1”

1019731-2-D

Important Information

WARNING: When using electrical products, basic precautions should always be followed,
including the following:

DANGER: Risk of electric shock. Connect only to a circuit protected by a Ground-Fault

Circuit-Interrupter (GFCI) or Earth-Leakage Circuit-Breaker (ELCB).

WARNING: Risk of electric shock. A licensed electrician should make all electrical connections.

WARNING: Risk of electric shock. Disconnect power before servicing.

WARNING: Risk of injury or property damage. Please read all instructions thoroughly before

beginning installation, including the following requirements.

NOTICE: Follow all local plumbing and electrical codes.

Install to permit access for servicing.

A green with yellow stripe lead wire is provided within the wiring compartment. To reduce the risk of
electrical shock, connect this wire to the grounding terminal of your electric service or supply panel with
copper wire equivalent in size to the circuit conductor supplying this equipment.

A pressure wire connector is provided on the exterior of the pump or control within this unit to permit
connection of a bonding conductor between this unit and all other exposed metal in the vicinity, as needed to
comply with local requirements.

Grounding is required. The unit should be installed by a qualified service representative, and grounded.

Building materials and wiring should be routed away from the pump body and other heat-producing
components of the unit.

Important Product Information

Product Notices

WARNING: Unauthorized modification may cause unsafe operation and poor performance of the
bath. Do not relocate the pump, or make other modifications to the circulating system, as this could

adversely affect the performance and safe operation of your bath. Kohler Co. shall not be liable
under its warranty or otherwise for personal injury or damage caused by any such unauthorized
modification.

Product Inspection

Carefully unpack the product, and inspect the unit for damage. Return the unit to the carton during
construction to prevent damage.

Factory-Assembled Features

Factory installed components include pump, level sensors, in-line heater, submerged chromatherapy lights
(optional), control and switch. The pump and piping are factory-assembled.

Connections and Service Access

NOTICE: Provide unrestricted service access to the pump and heater. Provide unrestricted service access
to the pump, in-line heater, adjustable feet, and control box. You must construct an access panel to provide
sufficient clearance for servicing the pump, in-line heater, and control box. The access panel must be
located immediately next to the pump and in-line heater. Study the roughing-in information.

1019731-2-D 2 Kohler Co.

Important Product Information (cont.)

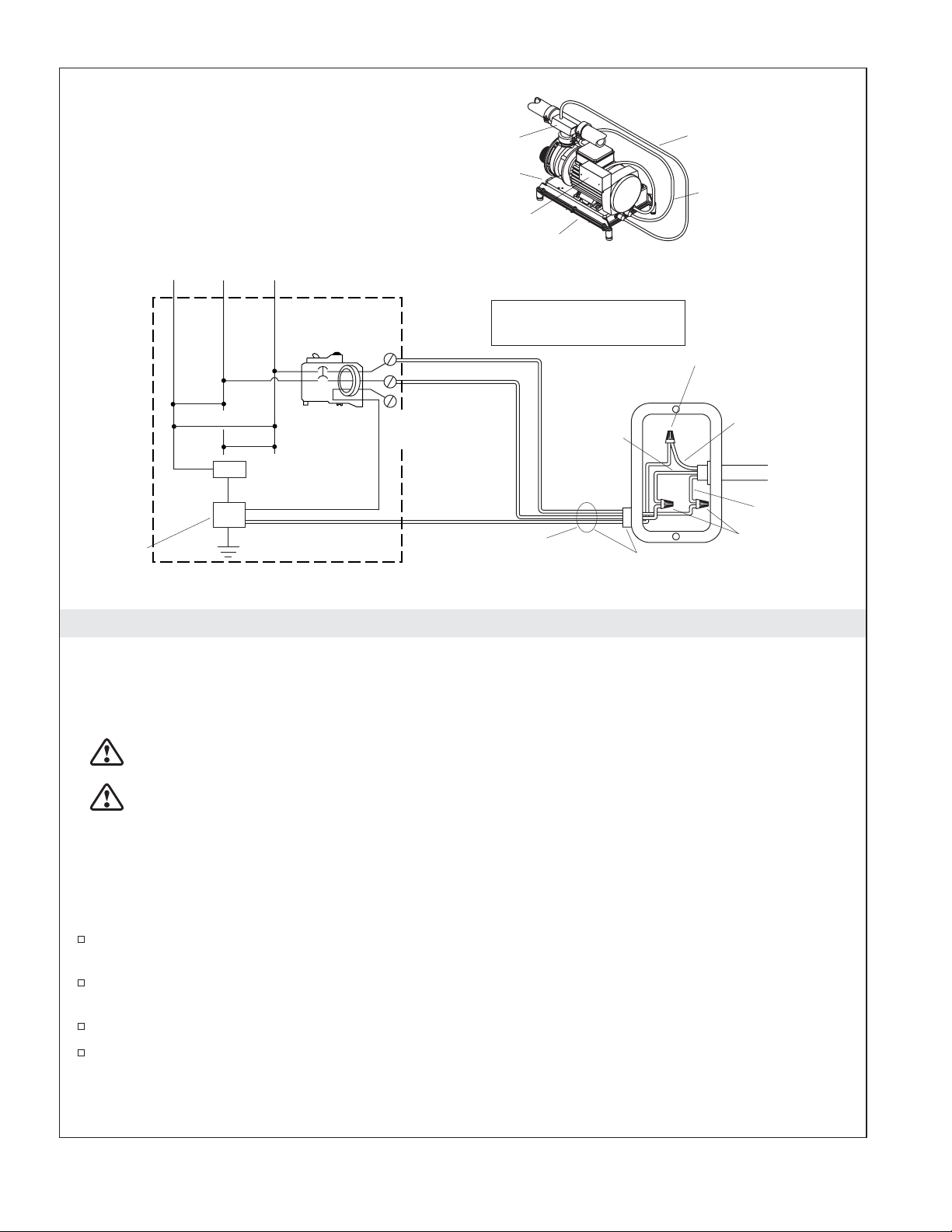

Electrical Requirements

The installation must have two Class A Ground-Fault Circuit-Interrupters (GFCI’s) or Earth-Leakage
Circuit-Breakers (ELCB’s). The GFCI/ELCB protects against line-to-ground shock hazard. Use a 208-240 V, 20
A, 50/60 Hz dedicated service for the pump controls. Use a separate 208-240 V, 20 A, 50/60 Hz dedicated
service for the heater.

An equipment grounding terminal is provided in the field wiring compartment. To reduce the risk of
electrical shock, this terminal must be connected to the grounding means provided in the electrical supply
panel with a conductor equivalent in size to the circuit conductors supplying this equipment.

Install this unit in accordance with the Canadian Electric code, Part I.

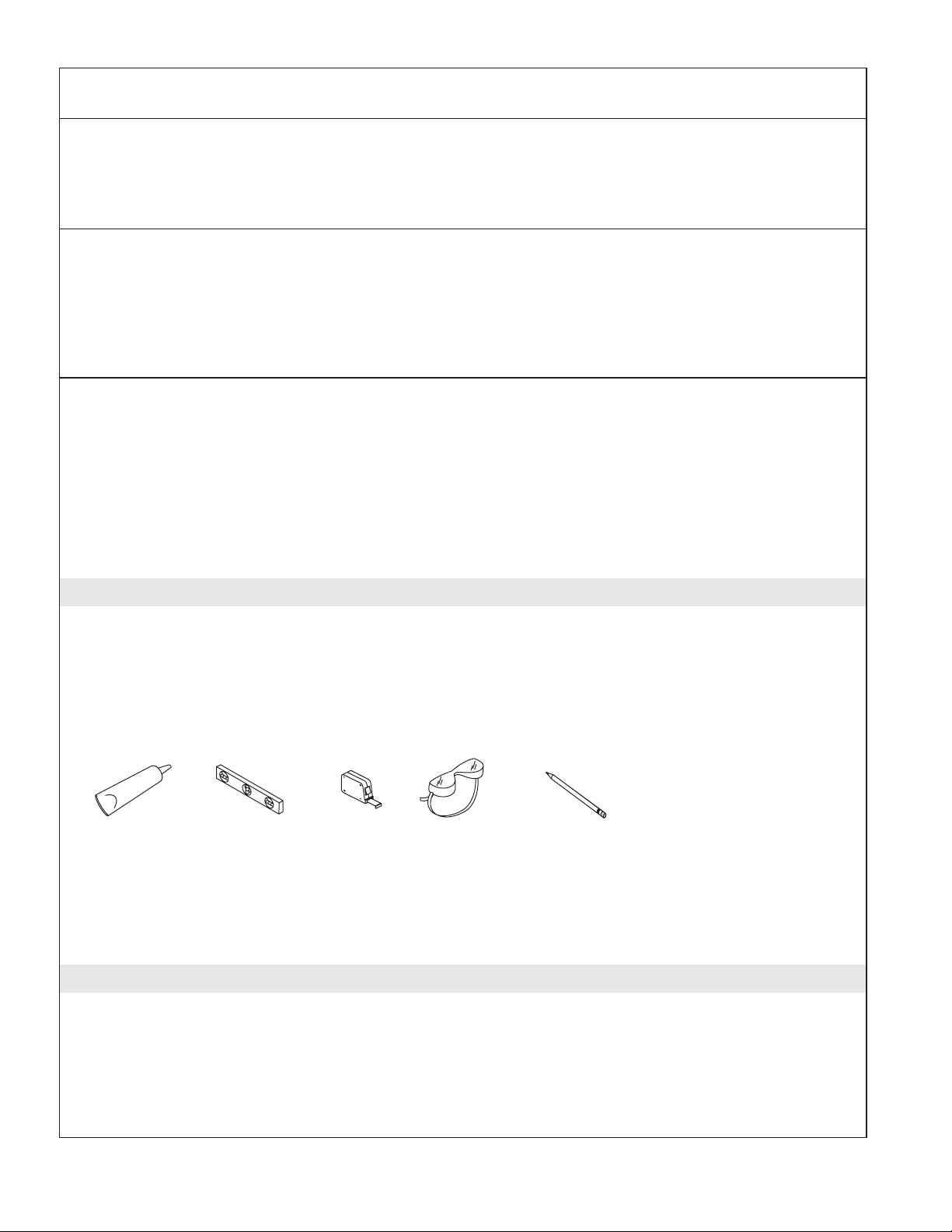

Tools and Materials

• Conventional woodworking
tools and materials

• Drop cloth

Silicon Sealant 4' (1.2 M)

Level

Tape
Measure

Safety
Glasses

Pencil

• 2x4s or 2x6s

Introduction

Please read these instructions carefully to familiarize yourself with the required tools, materials, and
installation sequences. Follow the sections that pertain to your particular installation. This will help you
avoid costly mistakes. In addition to proper installation, read all operating and safety instructions.

All information in this manual is based upon the latest product information available at the time of
publication. At Kohler, we constantly strive to improve the quality of our products; we therefore reserve the
right to make changes in product characteristics, packaging, or availability at any time without notice.

Before You Begin

Your bath is designed for deck mount, undermount, or alcove installations.

You must install the bath onto an adequately supported, level subfloor.

Provide properly dimensioned framing.

Choose a fill spout which will provide adequate reach and a minimum 2″ (5.1 cm) air gap above the
bathing well rim of the overflowing bath. You may need to build up the deck material to obtain
adequate air space because the outer rim may be lower than the bathing well rim depending on the
specific area of the bath.

Follow local plumbing codes.

The bath must be filled with water through the bathing well, not the overflow channel.

Kohler Co. 3 1019731-2-D

Before You Begin (cont.)

If you plan to install a deck-mounted, hand-held shower, the diverter vacuum breaker must
maintain a minimum 1″ (2.5 cm) air gap above the bath rim.

When using the K-922 or K-923 Laminar Bath Spout with drip tray K-924, the distance from the
finished wall to the outside wall of overflow channel should not exceed 2″ (5.1 cm).

Kohler Co. reserves the right to make revisions in the design of products without notice, as specified
in the Price Book.

1019731-2-D 4 Kohler Co.

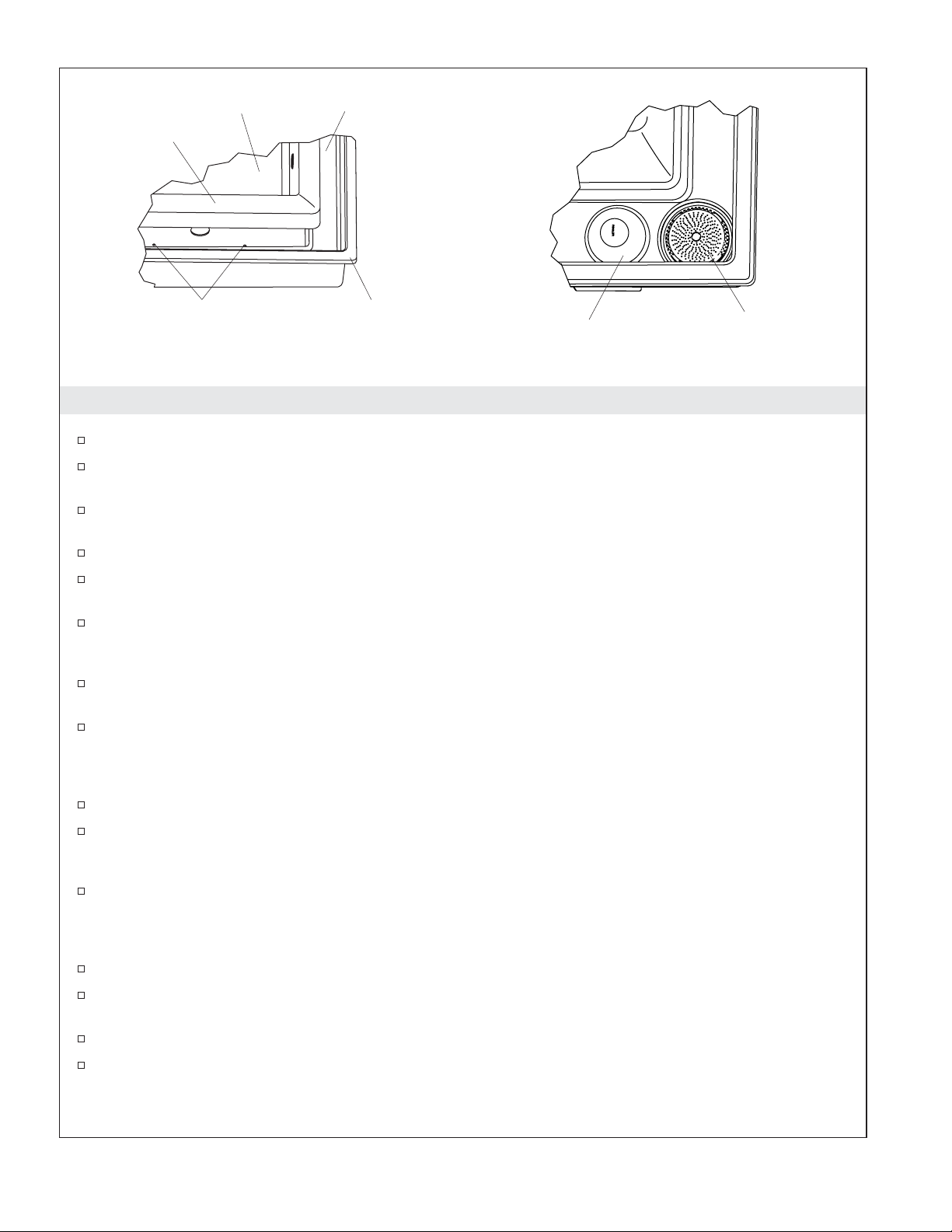

Bathing Well
Rim

Bathing Well

Overflow
Channel

Overflow Channel
Sensors

Outer Rim

Metal Suction
Screen

Plastic
Suction Cover

List of Terms

Bathing well - The deep portion of the overflowing bath used by the bather.
Bathing well rim - The high rim between the bathing well and the overflow channel. Water will

evenly cascade over the bathing well rim and into the overflow channel during operation.
Cavitation - When air is drawn into the pump instead of water to a point where it impairs or stops

the pump’s ability to circulate water.

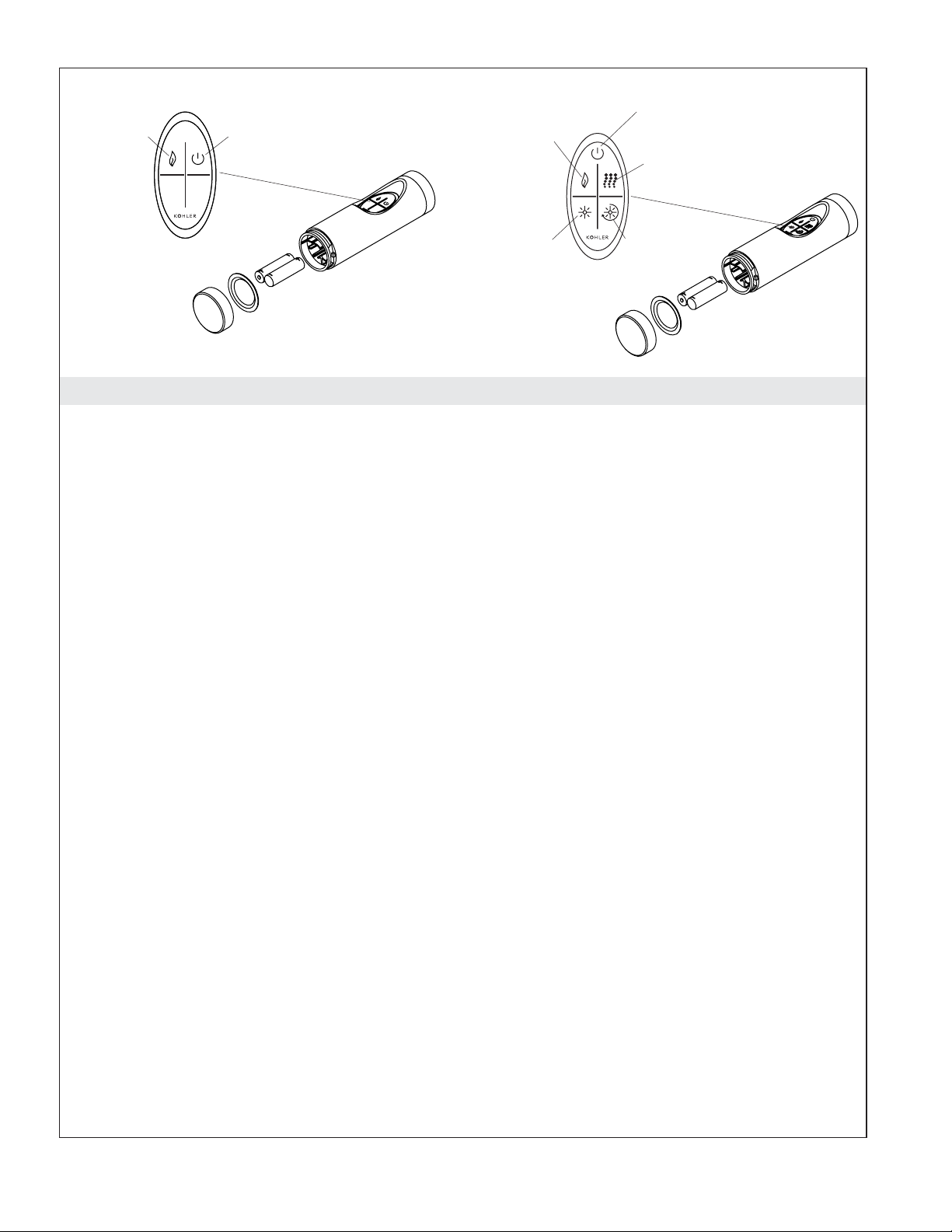

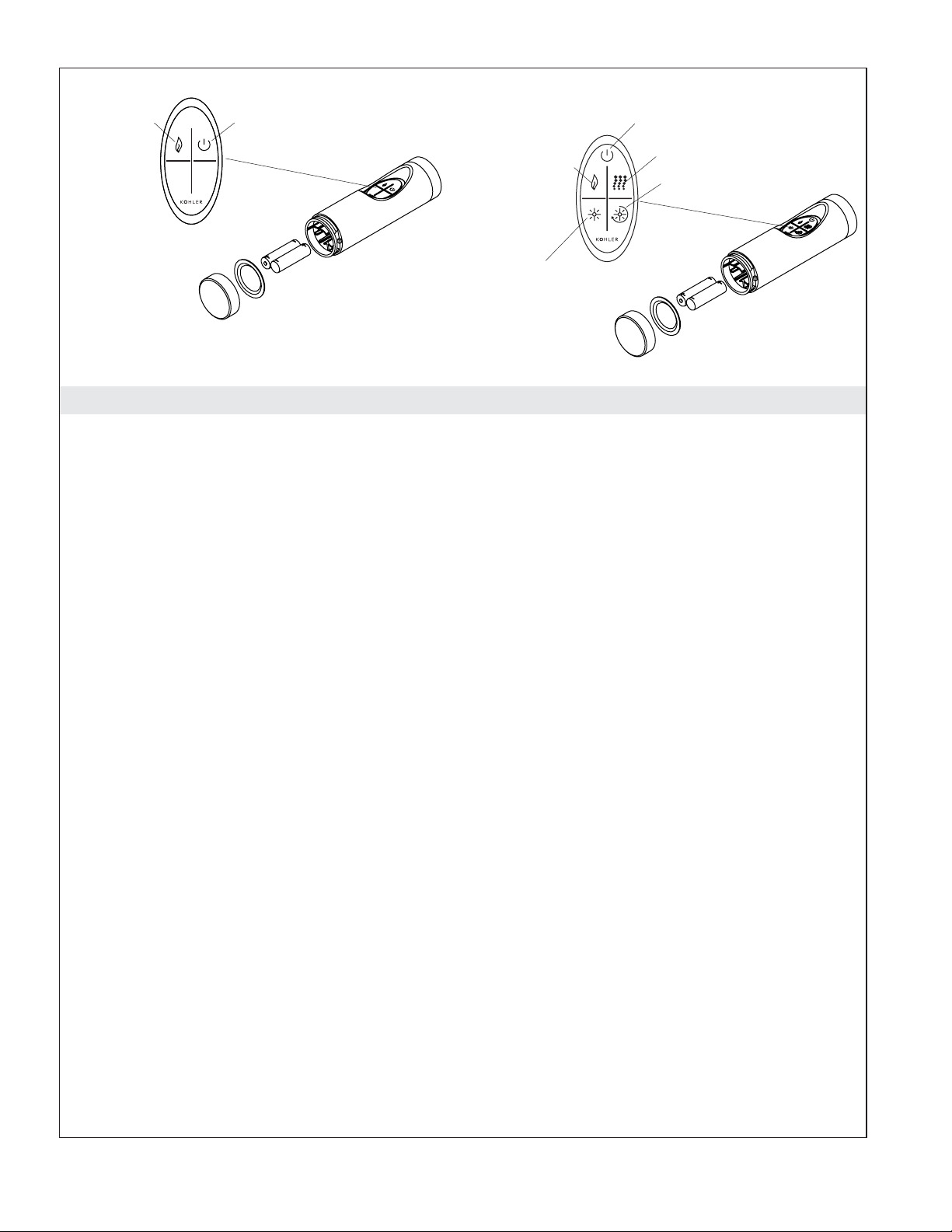

Chromatherapy control pad - Turns the chromatherapy lights on and off (if equipped).
Chromatherapy lights - Lights provided in the basin of the bath (if equipped) to enhance your

bathing experience.
Heater - Designed to automatically help maintain the temperature of the water up to 104ºF (40ºC) to

enhance your hydro-massage experience. The heater turns on automatically when the whirlpool is
operating, and turns off when the pump motor is turned off.

Master control - This unit is located beneath the pump. It provides the ″brains″ of the system,
interpreting all incoming and outgoing signals.

Metal suction screen - The removable metal screen located over the plastic suction cover in the
overflow channel. The suction screen must always be clean and in place when the overflowing bath
is running to prevent debris from entering the water intake port and to prevent cavitation and poor
operation.

Outer rim - The rim along the outside of the overflow channel.
Overflow channel - The overflow water collection channel surrounding the bathing well. The

overflow channel collects the water overflowing the bathing well rim during normal operation, and
channels the water back into the piping system for recirculation.

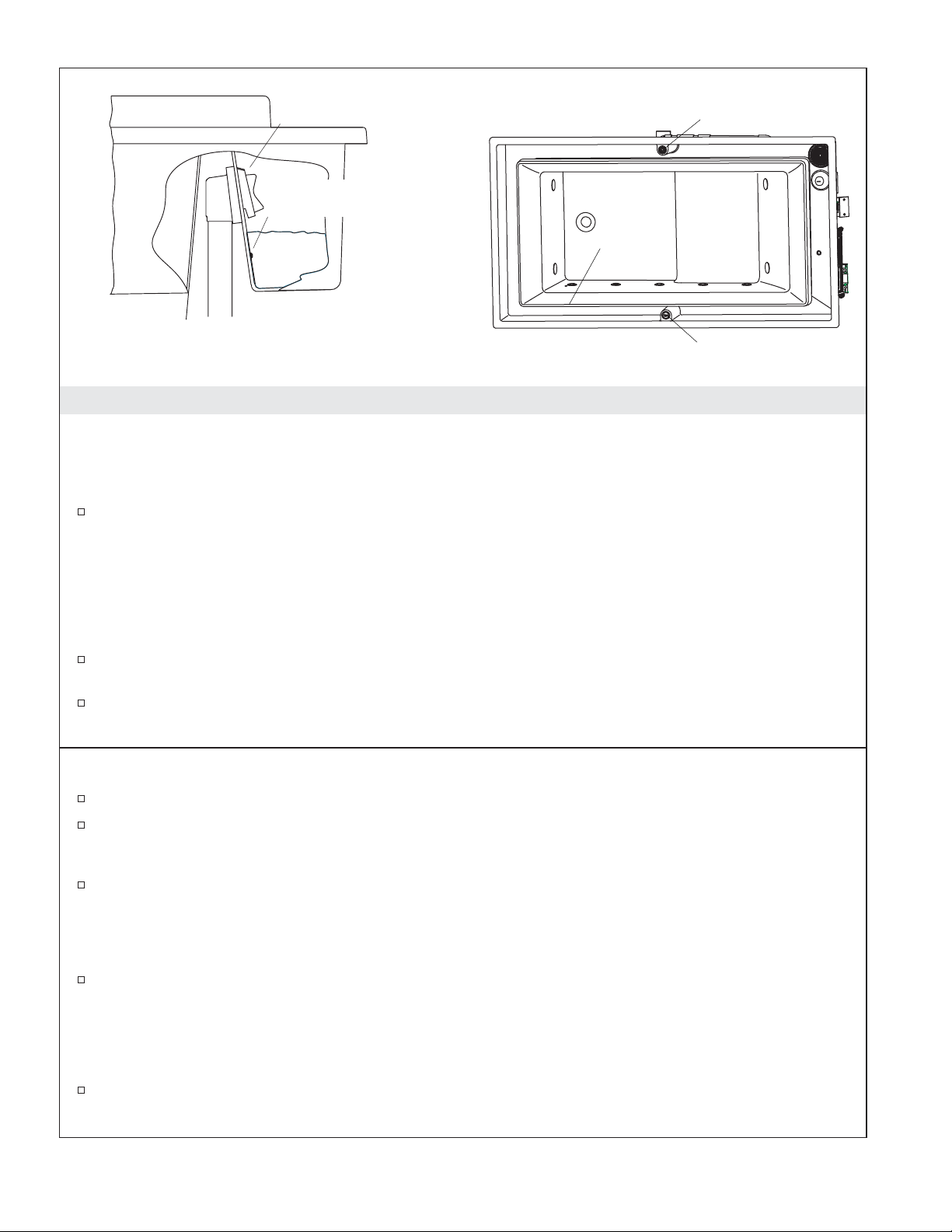

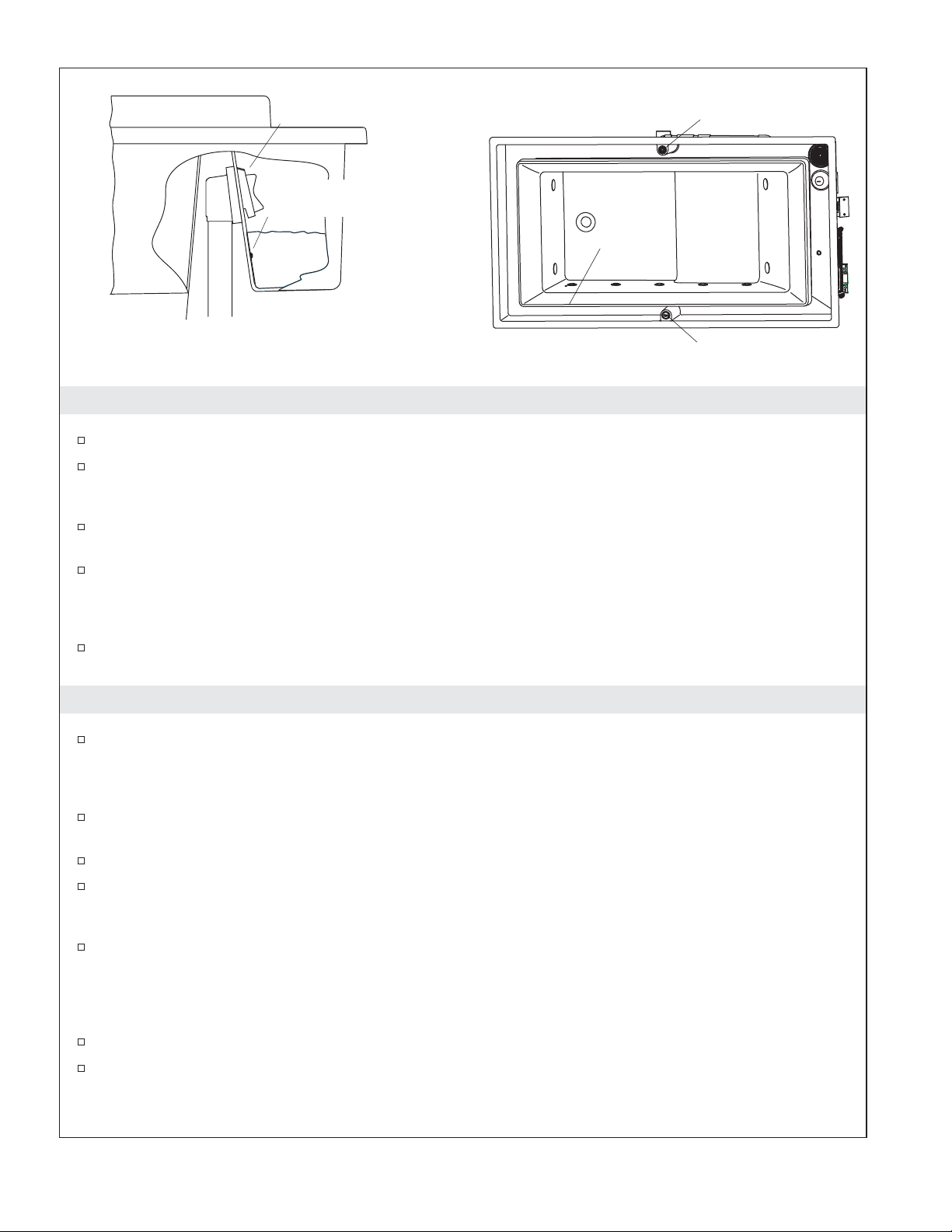

Overflow channel sensors - The two metal probes located in the wall of the overflow channel
beneath the drain overflow hood. These sensors prevent activation of the pump if insufficient water
is available, and will automatically shut off the pump if the water level drops below them. The
pump will only operate when these two sensors are completely submerged.

Pump control switch - Turns the pump on and off.
Plastic suction cover - The plastic guard attached over the water intake port located in the overflow

channel. The suction cover must always be installed during product use to ensure user safety.

Pump - The pump circulates the water.
Wire harness - The wire harness connects all powered peripheral components (valves, pump, heater,

switches, lights) to the master control.

Kohler Co. 5 1019731-2-D

No change in measurements if connected with drain
illustrated. (K-7193 or K-7193M)

Cut-out 73-1/2" (186.7 cm) x 39-1/2" (100.3 cm)

41"
(104.1 cm)

20-1/2"
(52.1 cm)

7-1/4"
(18.4 cm)

5-1/2"
(14 cm)

1-1/2" NPS

1-1/2" OD

2" (5.1 cm)

1" (2.5 cm)

Pump/Control Access
40" (101.6 cm) W x 15" (38.1 cm) H

31-1/2" (80 cm)

25"
(63.5 cm)

75" (190.5 cm)

63" (160 cm)

1" (2.5 cm)

2-7/8" (7.3 cm)

16-13/16"
(42.7 cm)

3" (7.6 cm)

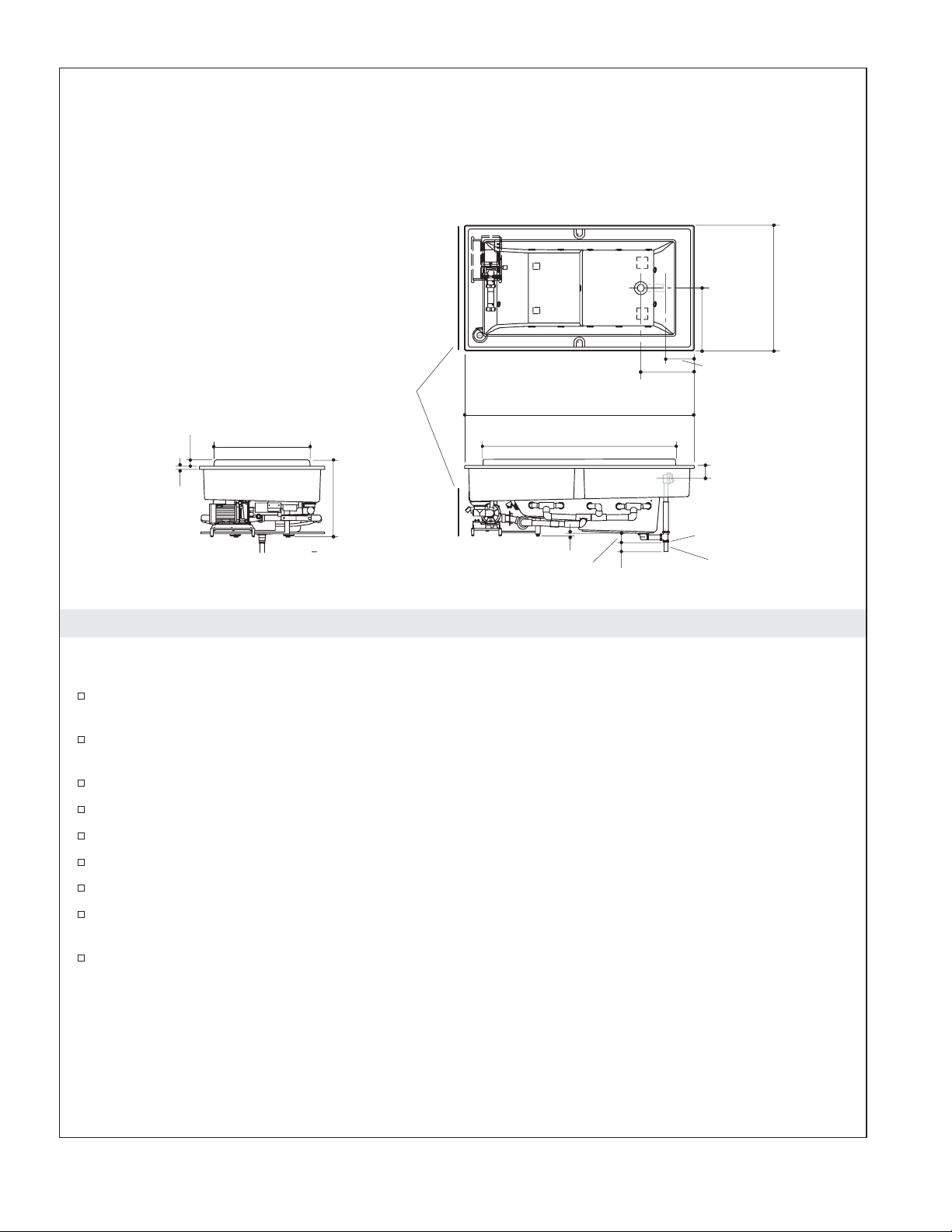

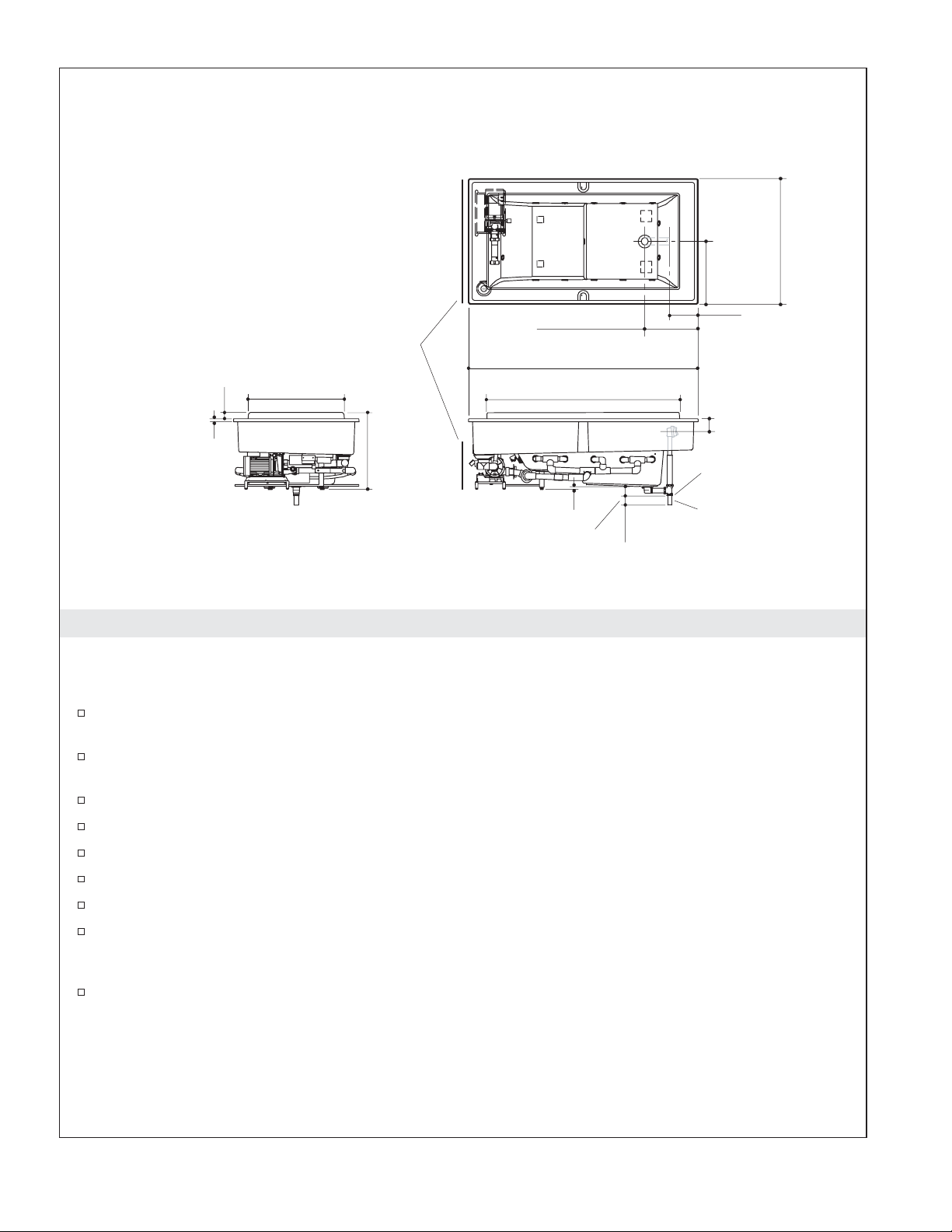

1. Roughing-In Information

NOTICE: The floor support under the whirlpool must provide for a minimum of 2000 lbs (907.2 kg).

Two separate 240 V electrical services are required: one for the pump/control, and one for the
heater.

Consult local and national codes for minimum air gap requirements when installing a spout on the
faucet deck.

The overflowing bath must be filled through the bathing well.

Hot water supply should be 70% of the capacity or greater.

The fixture conforms to ANSI Standard Z124.1. All dimensions are nominal.

There is no change in measurements if connected with the drain illustrated (K-7193, K-7193M).

Cutout = 73-1/2″ (186.7 cm) x 39-1/2″ (100.3 cm)

An access panel is required. The recommended dimensions for this access panel are 40″ (101.6 cm)
Wx15″ (38.1 cm) H. Refer to the roughing-in diagram for suggested access panel location.

Make sure the flooring is in good condition and offers adequate support for your bath.

IMPORTANT! Verify that the subfloor is flat and level. This will help minimize the leveling adjustments
necessary for proper product performance.

1019731-2-D 6 Kohler Co.

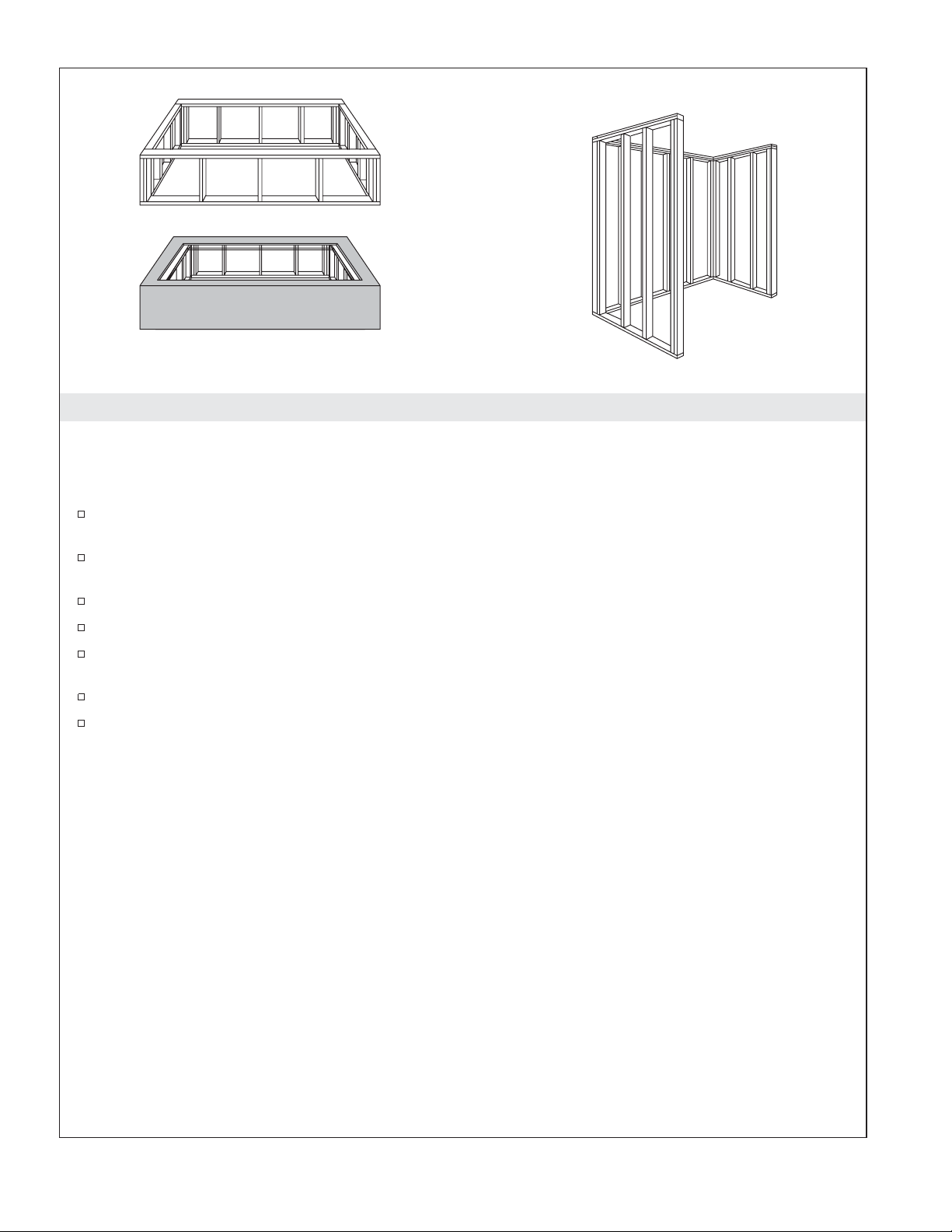

Deck

Alcove

Undermount

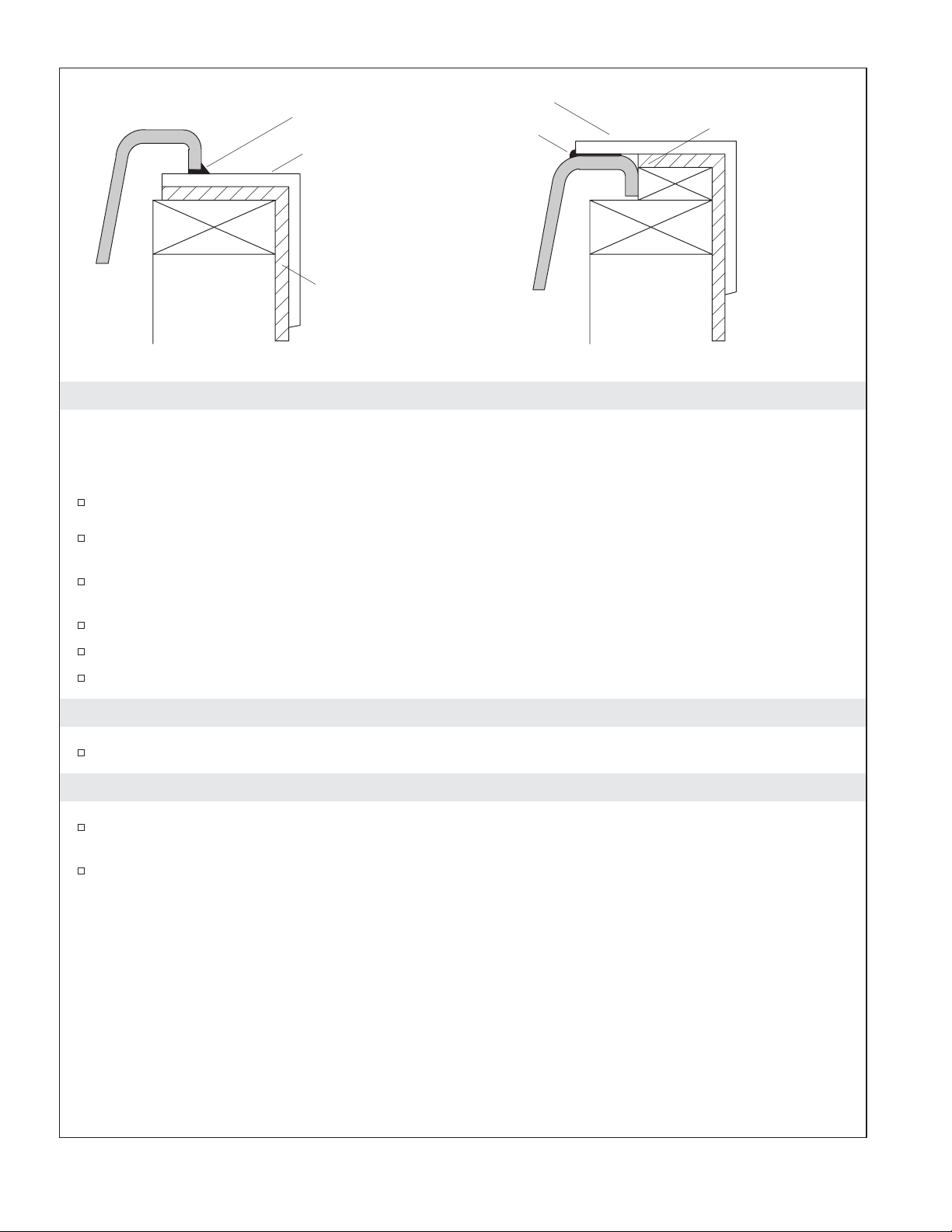

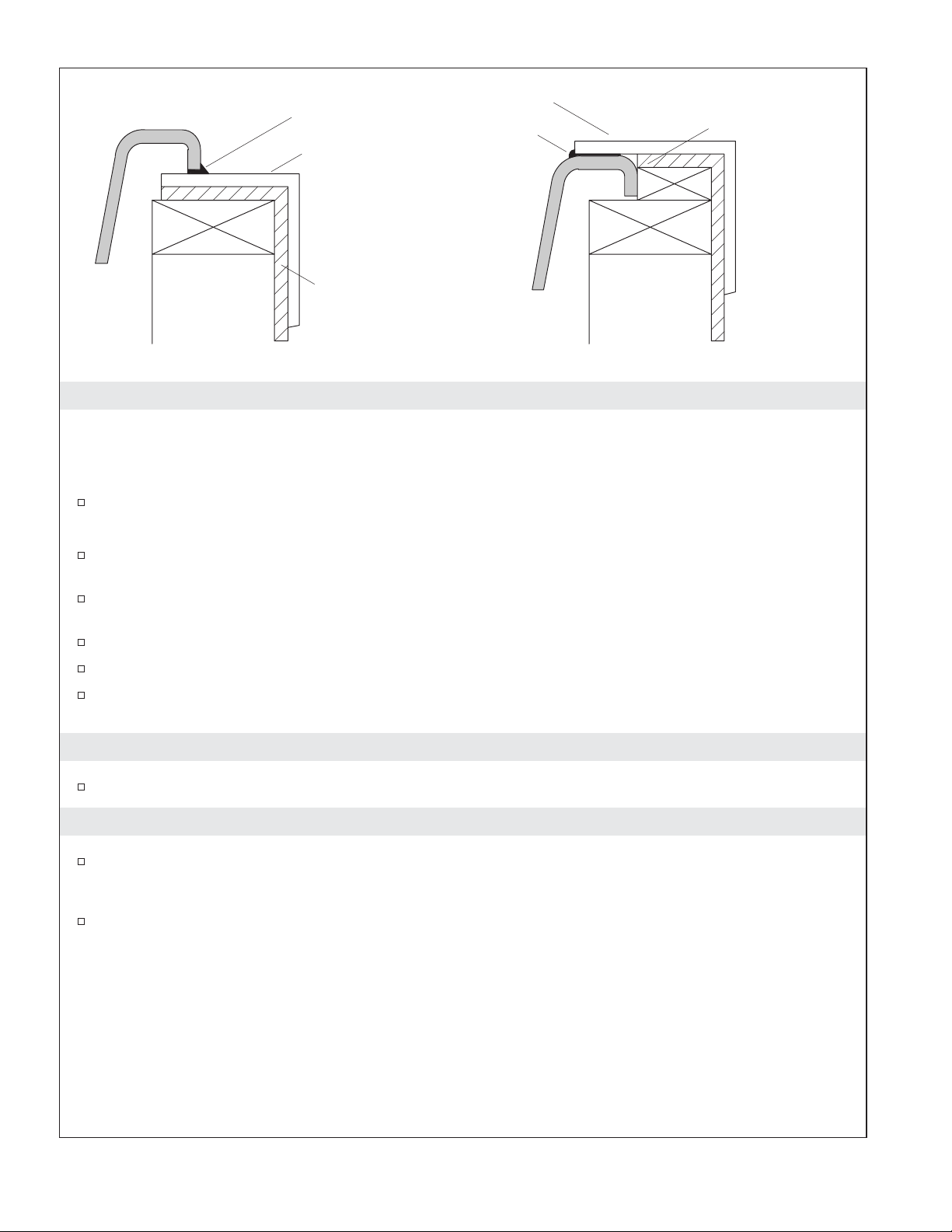

2. Construct the Stud Framing

NOTICE: Provide unrestricted service access to the pump, in-line heater, adjustable feet, and control box.
You must construct an access panel to provide sufficient clearance for servicing the pump, in-line heater,
and control box.

Construct stud framing designed for your particular installation. The overflowing bath can be
installed in a deck, undermount, or alcove installation.

Frame the floor, or construct a frame for a raised installation in accordance with the roughing-in
information.

When constructing the framing, allow for the thickness of sub and finished deck materials.

Framing should be of 2x4 construction.

For undermount installation, allow for the thickness of the planned deck material, and provide
proper support.

Do not support the bath by the rim.

When planning the stud framing, take into account the required 2″ (5.1 cm) air gap between the end
of the fill spout and the top of the bathing well rim. Take into account the thickness of your planned
finished deck material, and construct the framing and deck material with this minimum air gap in
mind.

Kohler Co. 7 1019731-2-D

2" (5.1 cm)
Min

Outer
Rim

Bathing
Well Rim

Bathing
Well

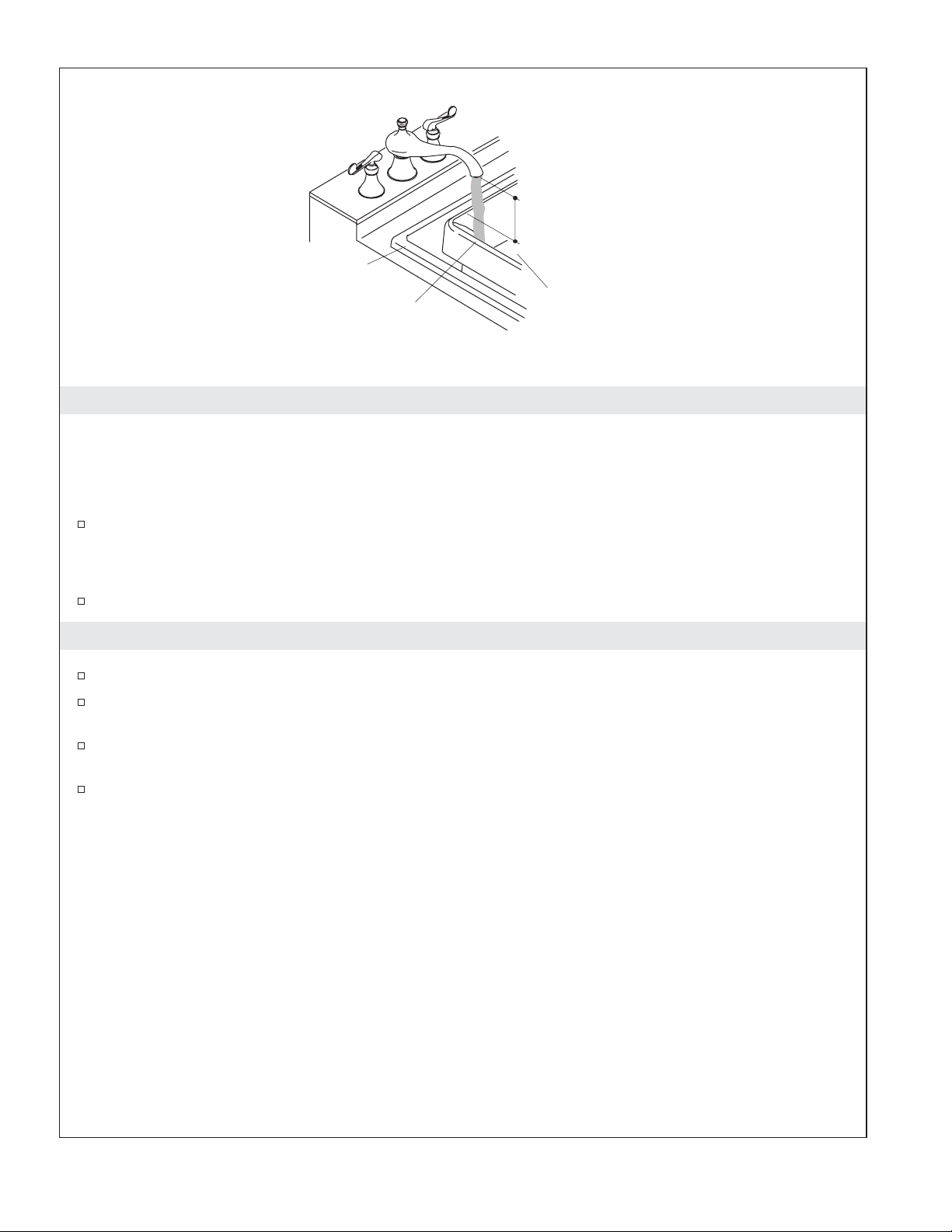

3. Install the Rough Plumbing

IMPORTANT! Choose a fill spout which will provide a minimum 2″ (5.1 cm) air gap above the basin rim
of the overflowing bath. In addition, if you plan to install a deck-mounted, hand-held shower, the diverter
vacuum breaker must maintain a minimum 1″ (2.5 cm) air gap above the bathing well rim of the
overflowing bath.

Position the plumbing. Position the fill spout supply so the spout will reach beyond both the outer
rim and the bathing well rim. Water from the fill spout must be directed into the bathing well to
fill the overflowing bath. The overflowing bath should never be filled by directing water into the
overflow channel.

Cap the supplies, and check for leaks.

4. Prepare the Unit

Carefully lift the overflowing bath out of the carton.

Identify the box located inside the overflow channel. This box contains the metal suction screen, and
must be saved for use with this product.

Install the drain according to the drain manufacturer’s instructions. Do not connect the trap at this
time.

Position a clean drop cloth or similar material in the bottom of the bath. Be careful not to scratch the
surface of the overflowing bath.

1019731-2-D 8 Kohler Co.

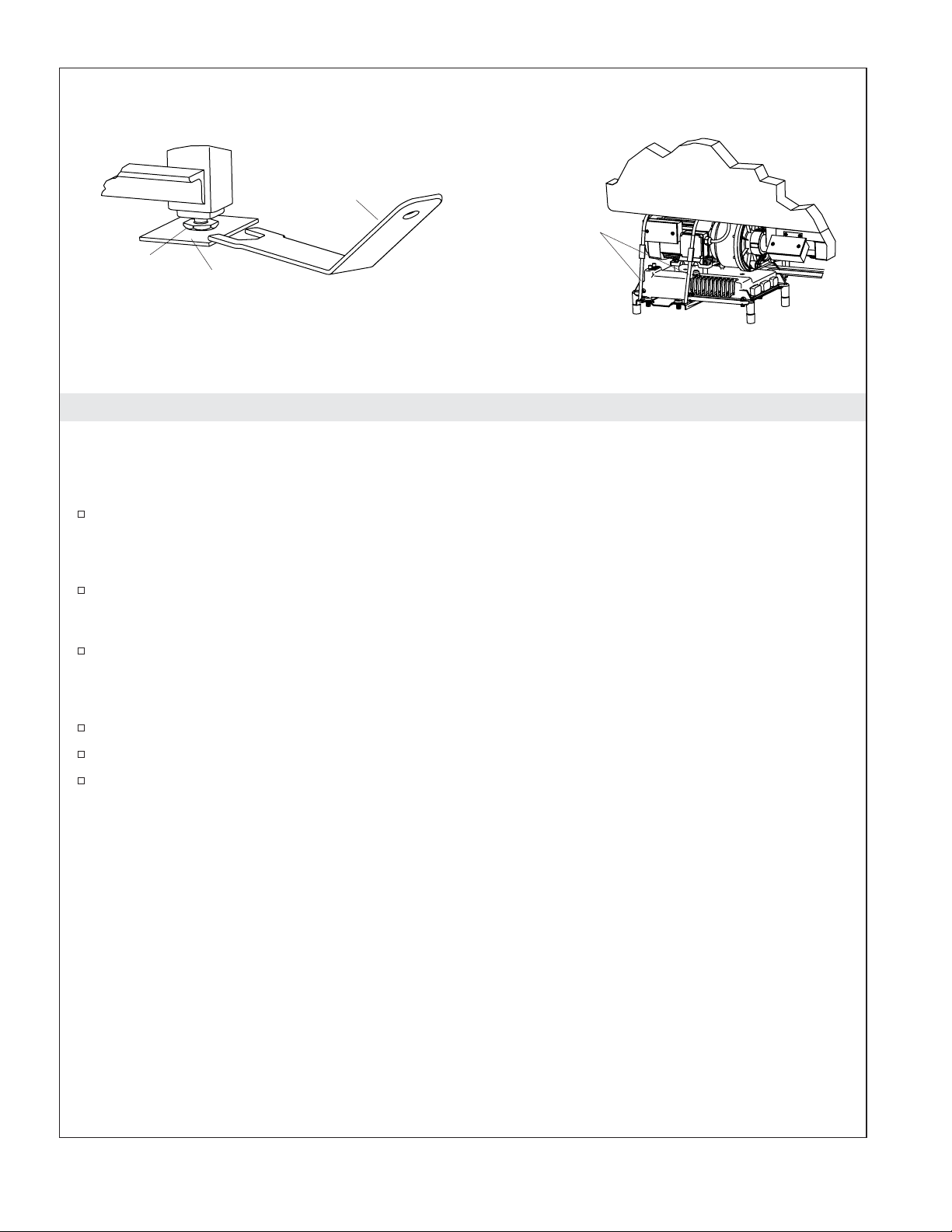

Wrench

Pump Banding
Straps

Adjustable
Foot

Metal Plate

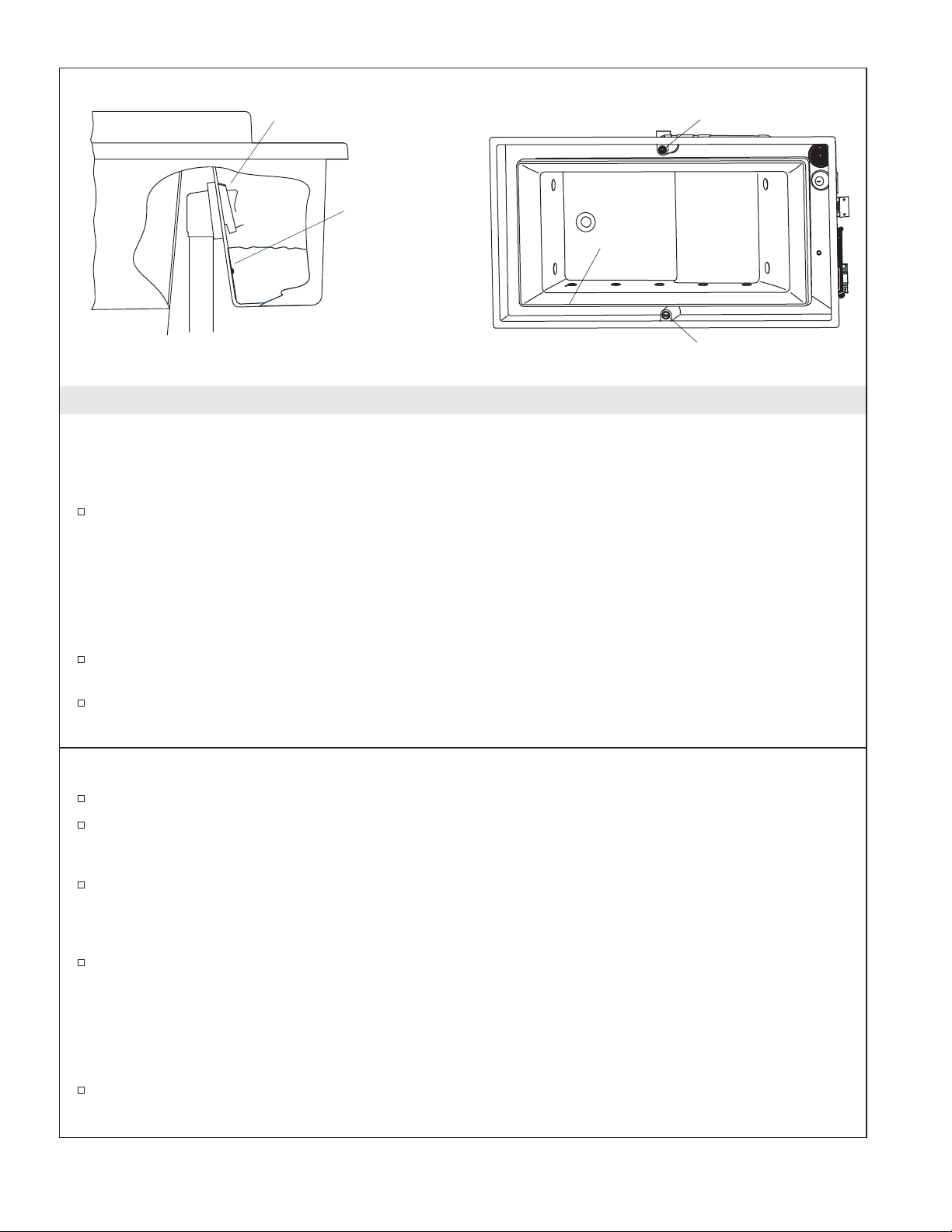

5. Position the Unit

IMPORTANT! Risk of product damage. Do not lift or support the overflowing bath by the pump or
piping.

NOTE: Do not use adhesive or a cement or mortar bed to secure this product to the subfloor.

With help, carefully lift the overflowing bath into place. Using metal plates under the adjustable feet
is recommended and will make leveling the bath easier.

NOTE: If you do not have a 6’ (1.8 m) level, go to the next section.

Level by turning the adjustable feet up or down with the wrench (7/8″) attached to the harness near
the pump. Make sure all four adjustable feet rest directly on the subfloor, and make sure the bathing
well rim is level within 1/8″ (3 mm) in all directions.

After the overflowing bath is level, adjust the leveling foot located underneath the pump. Turn the
foot until it rests directly on the subfloor. Use an accurate 4’ (1.2 m) level, if available. Taking the
time to carefully level the overflowing bath now minimizes the need to make leveling adjustments
later in the installation.

Cut and discard the banding straps from the pump.

Make sure the rubber isolation feet are in place.

Insert the drain tailpiece into the trap.

Kohler Co. 9 1019731-2-D

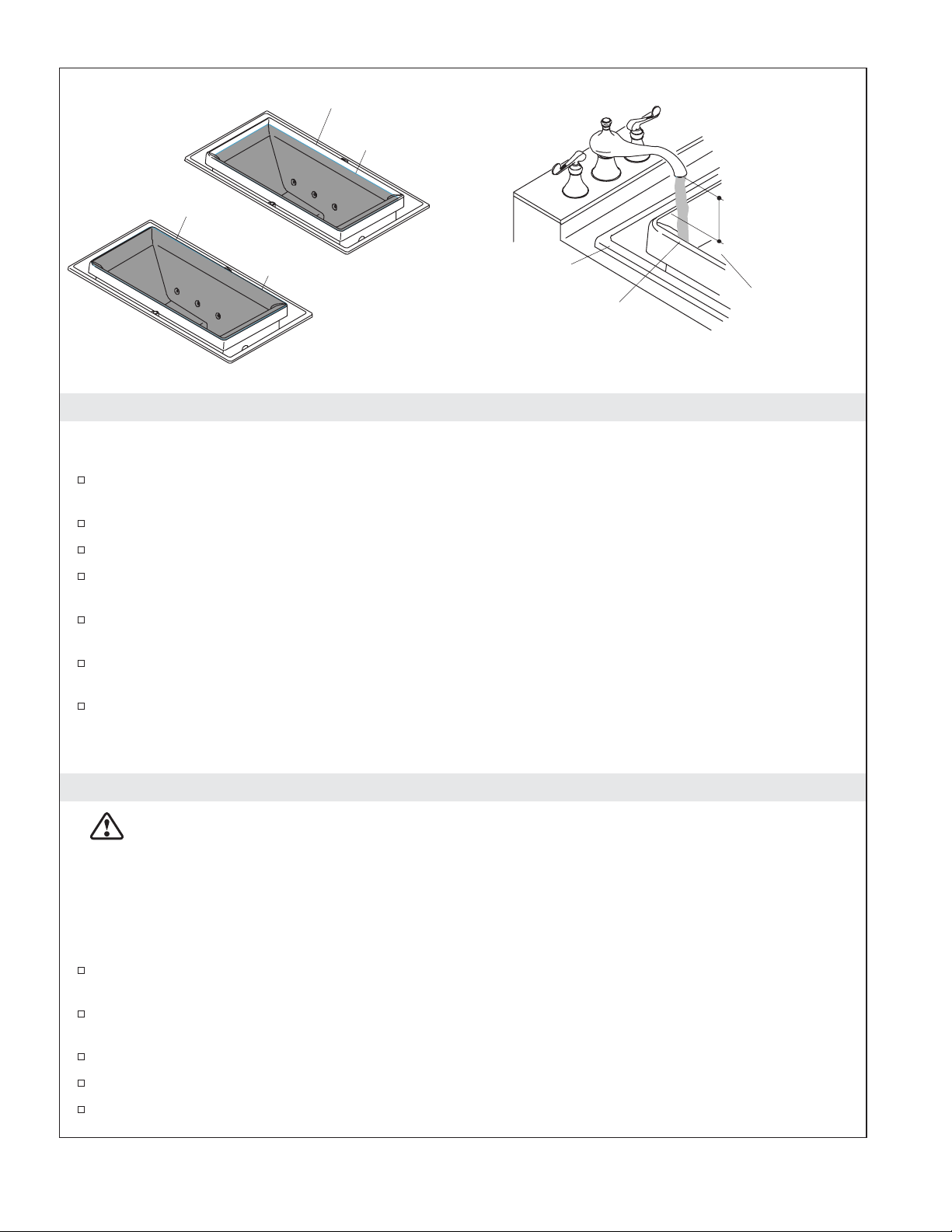

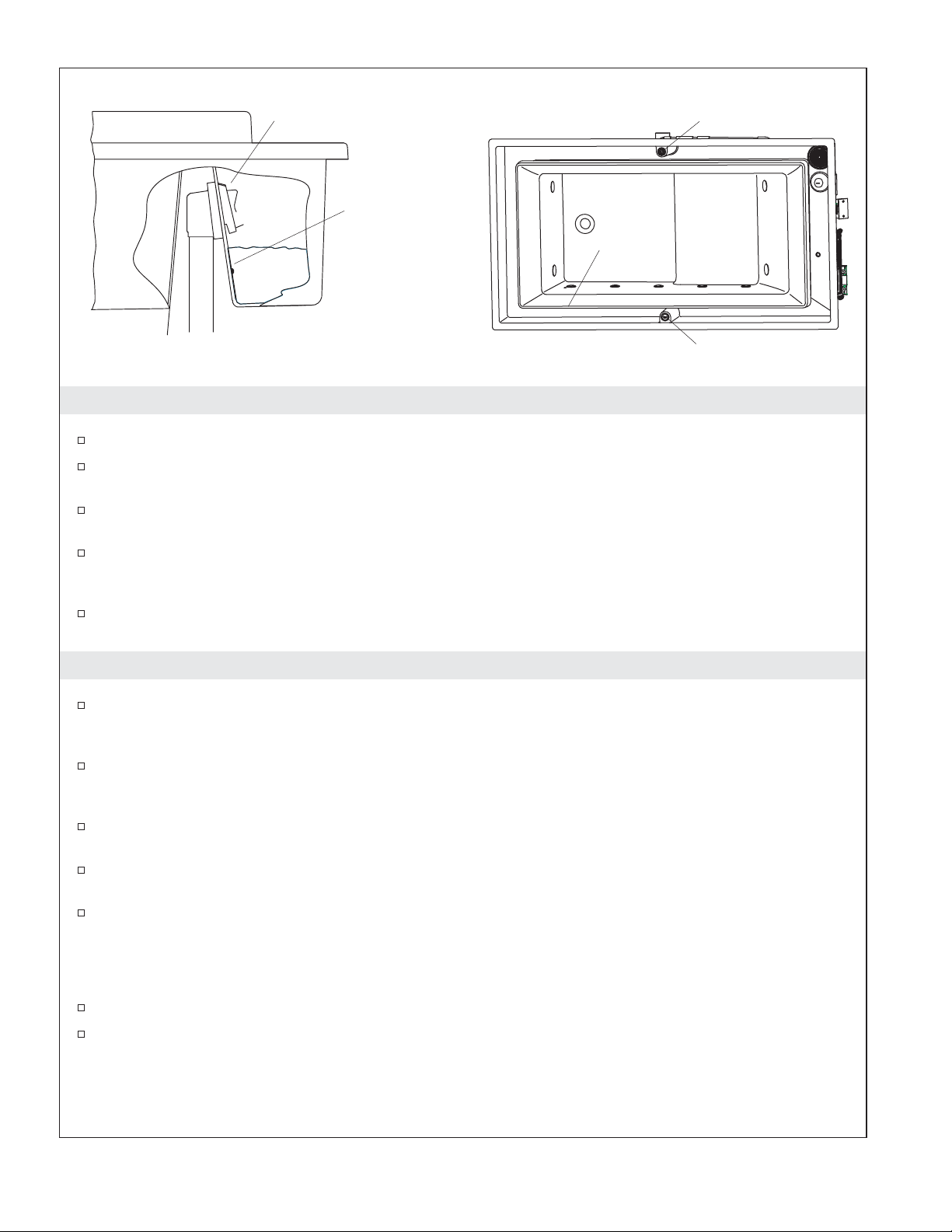

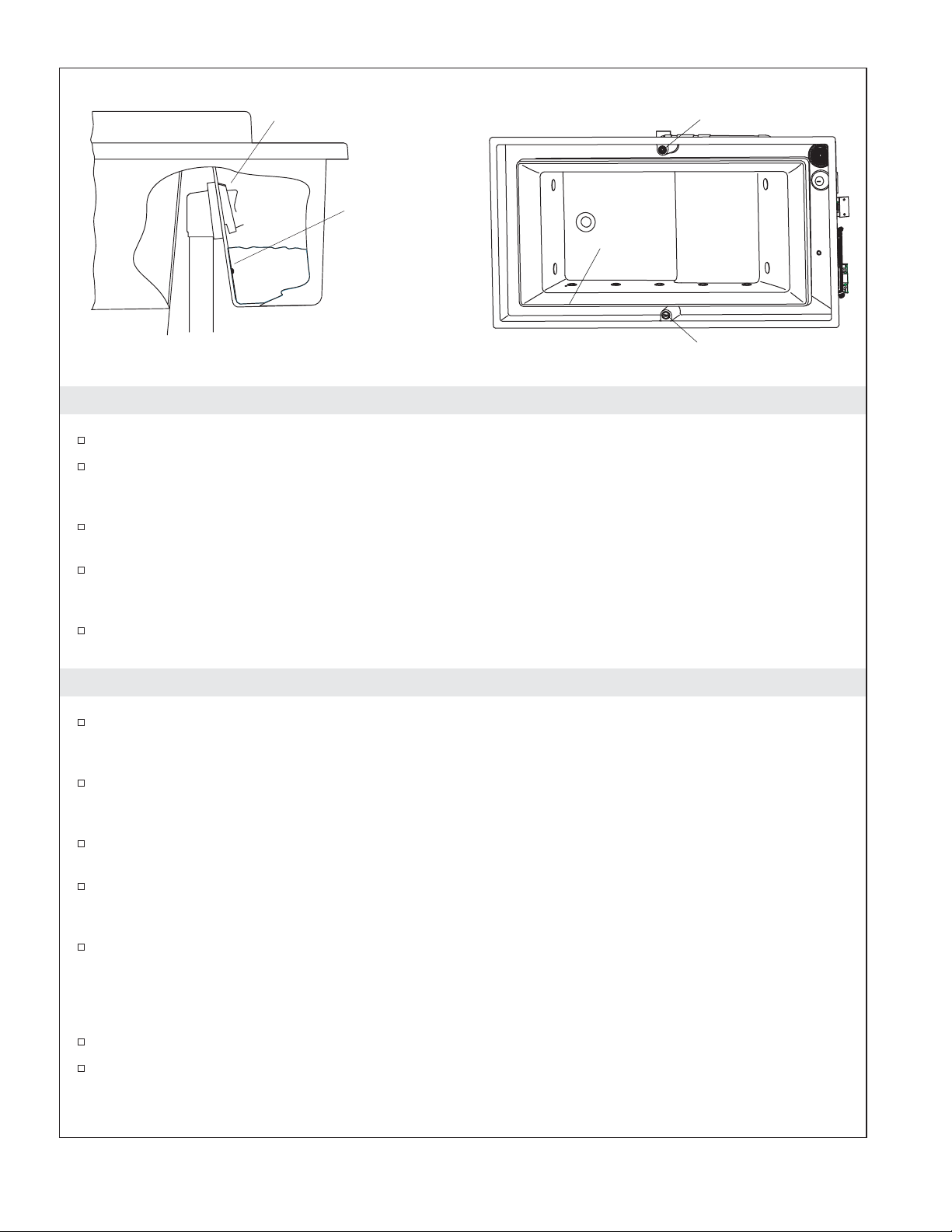

Bathing Well Rim

Water Not
Level

Bathing Well Rim

Water Level

Outer
Rim

Bathing
Well Rim

2" (5.1 cm)
Min

6. Level the Overflowing Bath (without level)

NOTICE: You do not need electrical power for the unit for the following leveling procedure.

Insert the drain tailpiece into the trap, and connect the drain to the trap according to the drain
manufacturer’s instructions.

Close the drain, and plug or cover the suction cover to temporarily make them watertight.

Use a hose and fresh water supply to fill the bathing well to the bathing well rim.

Observe the water level (grey shading in illustration = water level) in relation to the bathing well
rim.

If the water evenly cascades over the entire rim of the overflowing bath, no adjustments are needed.
The overflowing bath is level.

If the water level is uneven and only cascades over sections of the rim, use the wrench to turn the
adjustable feet up or down as needed to obtain a uniform water level.

Open the drain, and unplug the suction cover to drain the bathing well.

Bathing
Well

IMPORTANT! Allow adequate access to each of the four adjustable feet until after you have test run your
bath.

7. Install the Plumbing

CAUTION: Risk of property damage. Ensure a watertight seal on the drain connections.

IMPORTANT! Choose a fill spout which will provide adequate air space above the bathing well rim of the

bath. You may need to build up the deck material to obtain adequate air space because the outer rim may
be lower than the bathing well rim. In addition, if you plan to install a deck-mounted, hand-held shower,
the diverter vacuum breaker must maintain a minimum 1″ (2.5 cm) air gap above the outer rim.

NOTE: An access panel will simplify future maintenance.

If you have not yet done so, connect the drain to the trap according to the drain manufacturer’s
instructions.

Install the faucet valving according to the faucet manufacturer’s instructions. Do not install the
faucet trim until instructed.

Make sure all butterfly valves and supply connections are tightened securely.

Open the hot and cold water supplies, and check the supply connections for leakage.

Run water into the bathing well, and check the drain connections for leakage.

1019731-2-D 10 Kohler Co.

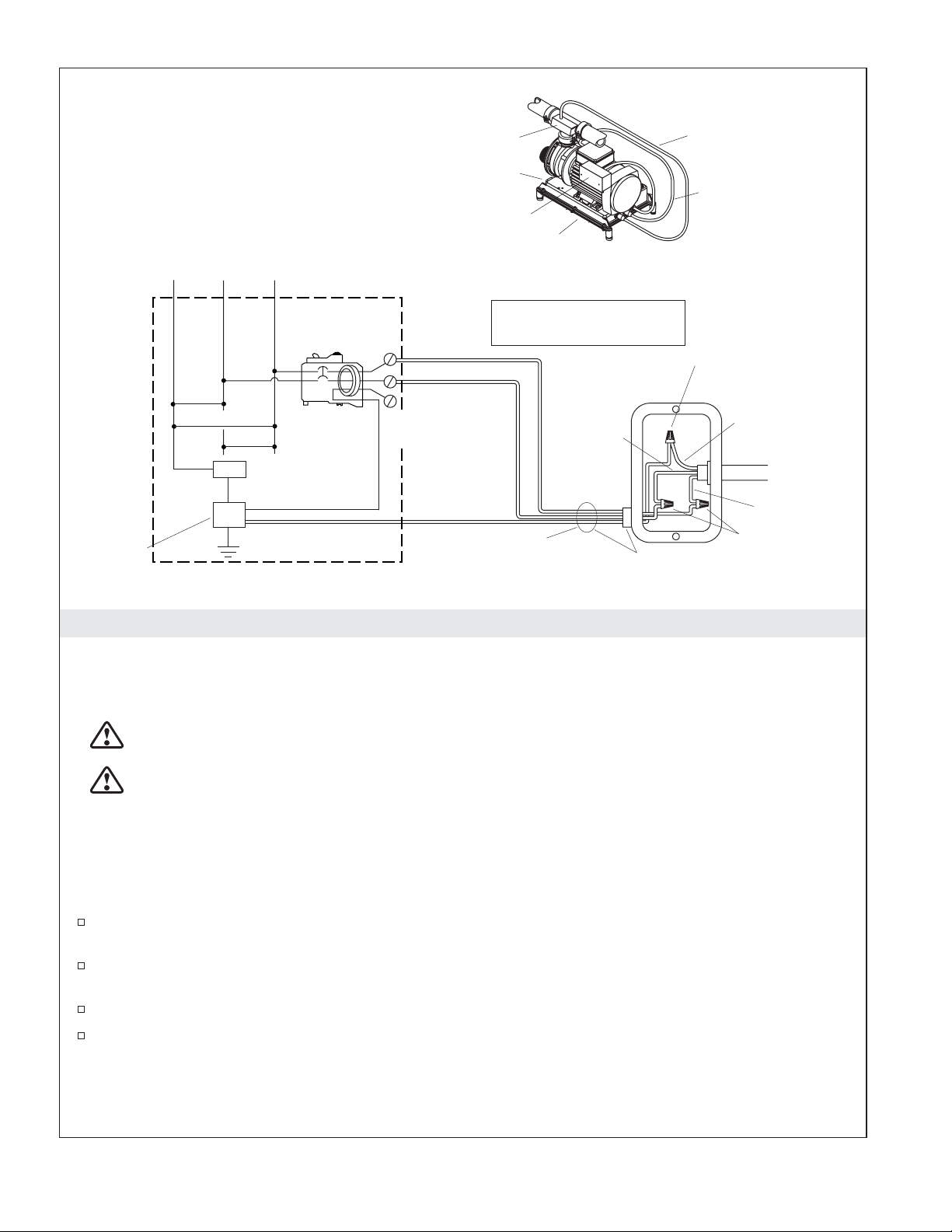

Heater (models may vary) T-style (shown)
or In-line (not shown)

Bond in accordance with national and local codes.
Open bonding lugs are located at the top of the
junction box.

120/240 VAC
Source

L1 L2N

120 V

120 V

240 V

S/N

Breaker Box

Typical Two-Pole
Circuit Breaker
with GFCI

No Connection
(Load Neutral)

* Line Neutral
(White Curly
Wire)

Wiring Harness

Junction Box

Typical Wiring Connection for North America

* Connections to be Made
at the Circuit Breaker

*L2

240 V

*L1

Control

Blue (L1)

Heater Electrical Cord

Pump Electrical Cord

Wire
Connector

Ground
(Green with
Yellow Stripes)

From
Control

Brown (L2)

Wire Connectors
Neutral Bus
(In Breaker Box)

* Equipment Ground

Field Wiring
(From Junction Box
to GFCI Breaker)

Electrician to provide suitable
strain relief cable.

8. Make the Electrical Connections

NOTE: The product model number is printed on a label on the pump side of the whirlpool bath. This
label also identifies the electrical rating of the product. All whirlpools come equipped with a wiring
junction box and are designed to operate between 208 VAC and 240 VAC at either 50 Hz or 60 Hz.

WARNING: Risk of electrical shock. Make sure the power has been disconnected before
performing the following procedures. Refer to the “Important Information” section.

WARNING: Risk of electrical shock. To reduce the risk of electrical shock, connect the pump to a
properly grounded Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage Circuit-Breaker
(ELCB). This will provide additional protection against line-to-ground shock hazard. A 208-240 V, 20
A, 50/60 Hz dedicated circuit is required.

IMPORTANT! The load neutral is not used. There should be no connection to the load neutral terminal
on the Ground-Fault Circuit-Interrupter (GFCI) breaker. The green wire with the yellow stripe is the
equipment ground and needs to be connected to the neutral bus in the main circuit breaker box.

The whirlpool bath control and system have been pre-wired at the factory. A licensed electrician
should make a routine service connection to the junction box.

Connect service to the junction box. The junction box contains blue, brown, and green with a yellow
stripe colored wires.

Follow local electrical codes. Bond in accordance with national and local codes.

A wiring harness has been pre-wired at the factory, allowing communication between the keypad,
all features, and the control. No additional wiring is required, but ensure that all wires are securely
fastened.

NOTE: Your wiring harness included an antenna for the optional remote control. Do not alter or damage
this antenna during installation.

Kohler Co. 11 1019731-2-D

Overflow Channel
Drain

Water

Overflow
Channel
Sensors

Bathing
Well Rim

Control Pad

Control Pad

9. Test Run the Overflowing Bath

Check all electrical connections, and make sure the electrical power to the unit is turned on.

Make sure union connections to the pump, butterfly valves, and in-line heater are securely hand
tightened. Make sure the bathing well and overflow channel are clean and free of debris.

Position the metal suction screen over the plastic suction cover. The pump may cavitate if the metal
screen is not in place.

Fill the overflowing bath bathing well with water so it overflows the bathing well rim and flows
into the overflow channel. Continue filling the bathing well until both overflow channel sensors are
completely covered with water, and the water level is at the drain overflow.

Verify that the green light in the pump control switch starts to blink automatically within 1/2
minute after the overflow channel sensors are completely submerged.

10. Test the Control Switch

Press the pump control switch to start the pump/motor and begin the hydro-therapy cycle. As the
pump/motor turns on and the water begins to circulate, the light will turn to constant green, and
will stay on as long as the overflowing bath is running.

With the unit running, check all harness (piping) connections for leaks. Visually observe the
cascading water flow over the bathing well rim to verify that it is smooth and even along all four
sides and corners.

If the water is cascading uniformly over all four sides of the bathing well rim, you do not need to
make further leveling adjustments.

If further leveling is necessary, keep the overflowing bath running and turn the adjustable feet up or
down with the 7/8″ wrench provided. Make sure the unit is resting on all four adjustable feet.

Verify that the chromatherapy lights (if applicable) are operating. Press the chromatherapy control
switch (located directly across the bath from the power switch) to turn on the lights. Upon start-up
the lights should be changing through the color sequence. Press the light control switch a second
time. The lights should stop sequencing and stay one color. Press the light control switch again and
lights will deactivate.

Check the harness connections for leakage one more time.

Press the pump control switch again to turn off the bath. The green light in the pump control switch
will then start to blink automatically (after approximately 1/2 minute) until the overflowing bath is
drained or restarted.

NOTE: For additional information on operation of your bath, see the ″Using Your Bath″ section.

1019731-2-D 12 Kohler Co.

Test the Control Switch (cont.)

IMPORTANT! Allow adequate access to each of the four adjustable feet until test run is complete.

Kohler Co. 13 1019731-2-D

Power

Heater
On/Off

Power
On/Off

Heater
On/Off

Chromatherapy
Specific Color
Selection

On/Off

Effervescence
Mode

Chromatherapy
Cycle

11. Test the Remote Control

NOTE: There are two types of remote controls available: a basic unit and a unit with controls for
chromatherapy and effervescence. Determine which unit you have and follow the corresponding
directions.

NOTE: Your remote requires two AAA batteries. To install or replace them, simply unscrew the base of the
remote.

Your overflowing bath is equipped with a waterproof remote.

To turn the pump and the chromatherapy lights on and off, press the power button.

To reheat the water in the overflowing bath as it circulates, turn the heater on by pressing the heater icon
(the heater defaults to ″On″ when the pump is turned on). Press the heater icon again to turn the heater off.
The heater will not operate if the pump is off. If the heater is on, the pump switch will be dark green. If the
heater is off, it will be yellow-green.

To cycle the chromatherapy lights through the spectrum of colors, press the chromatherapy cycle icon.

To lock an individual chromatherapy color in, press the chromatherapy specific color icon.

1019731-2-D 14 Kohler Co.

Silicone Sealant

Finished Deck

Finished Deck

Silicone Sealant

Water-Resistant
Wall Material

2x4 Studding

Deck Undermount

Water-Resistant
Wall Material

2x4 Studding

12. Complete the Finished Wall or Deck

NOTICE: Provide unrestricted service access to the pump, in-line heater, adjustable feet, and control box.
You must construct an access panel to provide sufficient clearance for servicing the pump, in-line heater,
and control box.

Protect the product surface. Cover the framing with water-resistant wall material.

Keep the entire overflow channel area exposed to allow access to the drain overflow, and to permit
easy cleaning of the overflow channel surfaces.

Seal the joints between the rim edge and the water-resistant wall or deck material with silicone
sealant.

Tape and mud the water-resistant wall material.

Install the finished wall to the water-resistant wall material.

Seal the joints between the product rim and the finished wall material with silicone sealant.

13. Install the Faucet Trim

Install the faucet trim according to the instructions packed with the trim.

14. Clean-Up After Installation

When cleaning up after installation, do not use abrasive cleansers, as they may scratch and dull the
bath surface. Use warm water and a liquid detergent to clean the surface.

Remove stubborn stains, paint, or tar with turpentine or paint thinner. Do not allow cleaners

containing petroleum distillates to remain in contact with any bath surfaces for long periods of
time. Remove plaster by carefully scraping with a wood edge. Do not use metal scrapers, wire

brushes, or other metal tools. Use a powder-type detergent on a damp cloth to provide mild
abrasive action to any residual plaster.

Kohler Co. 15 1019731-2-D

Overflow Channel
Drain

Water

Overflow
Channel
Sensors

Bathing
Well Rim

Control Pad

Control Pad

15. Using Your Bath

Fill the Overflowing Bath

NOTE: Please read these steps carefully before you operate your bath.

Make sure the metal suction screen is clean, and is correctly in place over the plastic suction cover.

NOTE: The water temperature in the bath should not exceed 104°F (40°C) or the heater will not operate.

IMPORTANT! Like any other bath, prevent flooding the area around the unit by entering the filled

bathing well slowly. This will allow the system to properly drain excess water.

Fill the unit with water so the bathing well overflows into the overflow channel to the drain. The
channel sensors should be completely covered with water.

The green light in the pump control switch will start to blink automatically within 1/2 minute after
the sensors are submerged to let you know the unit is ready to start.

Operating Sequence

Press the pump control switch to start the pump/motor and begin operation.

As the pump/motor turns on and water begins to circulate, the light on the pump control switch
will change to solid green, and will stay on as long as the overflowing bath is running.

Verify that the indicator light for the heater is on when the overflowing bath is in operation. This
indicator light is located on the underside of the heater box, and is near the subfloor at the pump
end of overflowing bath. If the light is not on when the overflowing bath is running, try and reset
the GFCI/ELCB.

Press the pump control switch again to turn off the overflowing bath. The green light in the pump
control switch will then start to blink automatically for approximately 1/2 minute until the
overflowing bath is drained below the overflow channel sensors or restarted.

NOTE: A built-in timer automatically stops the bath after approximately 20 minutes of operation.

Press the pump control switch again to start the pump/motor and begin operation.

Press the ″On/Off″ control switch to start the pump/motor and begin operation.

An orange light in the ″On/Off″ control switch will temporarily turn on to indicate the start of the
operating mode.

1019731-2-D 16 Kohler Co.

Using Your Bath (cont.)

As the pump/motor turns on and water begins to circulate, the light will change to solid green, and
will stay on as long as the overflowing bath is running.

Verify that the indicator light for the heater is on when the overflowing bath is in operation. This
indicator light is located on the underside of the heater box, and is near the subfloor at the pump
end of overflowing bath. If the light is not on when the overflowing bath is running, press the reset
button located to the right of the indicator light on the heater box.

Press the ″On/Off″ control switch again to turn off the overflowing bath. The orange light in the
″On/Off″ switch will temporarily turn on to indicate the end of the operating mode. The green light
in the ″On/Off″ control switch will then start to blink automatically until the overflowing bath is
drained below the overflow channel sensors or restarted.

NOTE: A built-in timer automatically stops the bath after approximately 20 minutes of operation.

16. Chromatherapy Light Operation (if equipped)

NOTE: These directions pertain to the use of the mounted control pad only. For more information, see the

″Test the Remote Control″ section.

If the chromatherapy lights are turned off, press the button on the control pad (located on the
opposite side of the overflowing bath. The chromatherapy lights will begin to cycle through each of
the colors (sweep mode).

When the chromatherapy lights are in sweep mode, you can lock in one color light by pressing the
control button.

When an individual color is locked in, press the control button to turn the chromatherapy lights
off.

17. Troubleshooting Procedures

For warranty service, contact your dealer or wholesale distributor. This Troubleshooting Guide is for general
aid only. Contact a Kohler Authorized Service Representative or a qualified electrician to correct all electrical
problems. For warranty service, contact your dealer or wholesale distributor.

Symptoms Probable Causes Recommended Action

1. Green light in ″On/Off″

control switch flashes
before the bathing well is
full of water.

2. Product does not start. A. No power to unit. A. Turn on the power to the unit, or

A. Spout fills directly into overflow

channel.

B. One or both butterfly valves do

not work.

C. Control does not work. C. Check the wiring or replace the

B. Water does not cover the overflow

channel sensors.

C. ″On/Off″ control switch does not

light up or flash when the unit is
running or filled as required.

A. Adjust/reinstall the spout to fill

directly into the bathing well.
Refer to the installer/dealer.

B. Check the butterfly valve wiring

or replace the butterfly valves.
Refer to the installer/dealer.

control. Refer to the
installer/dealer.

correct the source of the power
loss. Refer to the installer/dealer.

B. Fill the bathing well until water

flows over the bathing well rim,
into the overflow channel, and
covers the overflow channel
sensors. Suggested fill level is to
the drain overflow.

C. Check the wiring or replace the

″On/Off″ control switch. Refer to
the installer/dealer.

Kohler Co. 17 1019731-2-D

Troubleshooting Procedures (cont.)

Symptoms Probable Causes Recommended Action

D. Pump/motor does not work. D. Rebuild or replace the

E. Control does not work. E. Check the wiring or replace the

3. Water does not cascade

evenly over the entire
bathing well rim.

4. Unit stops automatically

before 18 minutes.

5. Noisy operation. A. Metal suction screen is not in

6. Water temperature drops

significantly over 20
minutes of operation.

7. Chromatherapy lights do

not work.

8. Remote control does not

work.

A. Unit is not level. A. Level the unit by using the

B. Bathing well ports are blocked. B. Remove blockage.
C. Metal suction screen is blocked. C. Clean the metal suction screen.
A. GFCI/ELCB trips. A. Identify the source of the fault

B. Motor overheated and protection

device activated.

C. Water level drops below the

overflow channel sensors during
operation (″yellow″ ring will be
flashing on pump switch).

place over the plastic suction
cover.

B. Insufficient water level in the

overflow channel.

C. Pump/motor rattles. C. Make sure the pump/motor

A. Heater limit switch tripped.

Indicator light should be ″On″
during operation.

B. Heater does not work. B. Check the wiring or replace the

A. Damaged wiring harness. A. Check the wiring or replace the

B. Control does not work. B. Replace wiring harness. Refer to

A. Batteries improperly installed or

dead.

pump/motor. Refer to the
installer/dealer.

control. Refer to the
installer/dealer.

wrench provided to turn the
adjustable feet up or down as
needed.

and correct. Refer to the
installer/dealer.

B. Check for blockage of the motor

vent. Allow the motor to cool,
then remove the blockage.
Check for a plugged metal
suction screen, and allow the
motor to cool before restarting.
Check for blockage of the
bathing well ports. Remove the
blockage, and allow the motor to
cool before restarting.

C. Fill the bathing well until water

flows over the bathing well rim,
into the overflow channel, and
covers the overflow channel
sensors. Suggested fill level is to
the drain overflow. Make sure
the bath drain seals properly.

A. Position the metal suction screen

over the plastic suction cover to
prevent cavitation.

B. Fill the bathing well until water

flows over the bathing well rim,
into the overflow channel, and
covers the overflow channel
sensors. Suggested fill level is to
the drain overflow. Make sure
the bath drain seals properly.

banding straps have been cut.

A. Reset the GFCI/ELCB.

heater. Refer to the
installer/dealer.

control. Refer to the
installer/dealer.

the installer/dealer.

A. Replace the batteries.

1019731-2-D 18 Kohler Co.

Troubleshooting Procedures (cont.)

Symptoms Probable Causes Recommended Action

9. Water does not reach bath

rim upon filling.

B. Control does not work. B. Replace wiring harness. Refer to

C. Remote control is not

programmed correctly.

D. Remote control does not work. D. Replace the remote control.
E. Control switch does not work. E. Replace the control.
A. No power to the unit. A. Turn on the power.

B. Level probe wires loose. B. Check/reconnect wires.
C. Butterfly valves does not work. C. Check wiring; replace butterfly

D. Control switch does not work. D. Replace control.

the installer/dealer.

C. See homeowners guide or service

manual.

valves if necessary.

Kohler Co. 19 1019731-2-D

Guide d’installation

Baignoire à déversement

Renseignements importants

AVERTISSEMENT : Lors de l’utilisation des produits électriques, des précautions de base
devraient toujours être observées, incluant ce qui suit:

DANGER : Risque d’électrocution. Raccorder uniquement à un circuit protégé par un Disjoncteur

de fuite de terre (GFCI) ou à un Disjoncteur de mise à la terre (ELCB).

AVERTISSEMENT : Risque d’électrocution. Tous les raccords électriques devraient être réalisés par
un électricien agréé.

AVERTISSEMENT : Risque d’électrocution. Débrancher l’alimentation avant de procéder à
l’entretien.

AVERTISSEMENT : Risque de blessures ou d’endommagement du matériel. Veuillez s’il vous
plaît lire avec attention toutes les instructions avant de commencer l’installation, y compris les
conditions suivantes:

AVIS : Respecter tous les codes de plomberie et électriques locaux.

Installer de façon à permettre l’accès pour l’entretien.

Un câble électrique vert avec une rainure jaune est fournit dans le compartiment du câblage. Afin de réduire
les risques délectrocution, raccorder le câble de sortie à la borne de terre du panneau de service électrique,
avec un câble en cuivre ayant la même calibre que celui du fil conducteur qui alimente cet équipement.

Un connecteur à pression par câble est prévu à l’extérieur de la pompe ou de la commande de cet appareil
afin de permettre la connexion entre l’appareil et toutes autres surfaces de métal avoisinantes, tel que requis
par les normes locales.

Une mise à la terre est requise. L’appareil doit être installé et mis à la terre par un représentant qualifié.

Les matériaux de construction et le câblage devraient être acheminés loin du corps de la pompe et des autres
composants qui dégagent de la chaleur de l’unité.

Renseignements importants sur le produit

Notices du produit

AVERTISSEMENT : Des modifications non authorisées pourraient engendrer une opération
dangereuse et une pauvre performance de la baignoire. Ne pas relocaliser la pompe ou effectuer

d’autres modifications au système de circulation car celà pourrait affecter la performance la sécurité
du fonctionnement. Kohler Co. décline toute responsabilité sous ses garanties quant à toutes
blessures ou dommages causés par des modifications non autorisées.

Inspection du produit

Déballer avec précaution le produit et inspecter pour déceler tout dommage. Remettre l’unité dans le carton
durant la construction pour éviter tout dommage.

Kohler Co. Français-1 1019731-2-D

Renseignements importants sur le produit (cont.)

Pièces assemblées en usine

Les composants installés en usine comprennent la pompe, les capteurs de niveau d’eau, le chauffe-eau en
ligne, les lumières de chromathérapie immergées (en option), contrôle et l’interrupteur. La pompe et la
tuyauterie sont assemblées en usine.

Connexions et accès pour l’entretien

AVIS : Prévoir un accès non restraint de maintenance à la pompe et au chauffe-eau. Prévoir un accès de
service non restraint à la pompe, chauffe-eau en ligne, pieds réglables, et boîtier de contrôle. Un panneau
d’accès doit être construit pour suffisamment fournir un dégagement pour l’entretien de la pompe, du
chauffeau en ligne et du boîtier de contrôle. La panneau d’accès doit être placé tout près de la pompe et
du chauffe-eau en ligne. Analyser les informations du plan de raccordement.

Branchements électriques requis

L’installation électrique doit être uniquement raccordée à un disjoncteur coupe-circuit (GFCI) ou disjoncteurs
de fuite à la terre (ELCB). Le GCFI/ELCB protège contre une électrocution par la mise à la terre. Utiliser une
alimentation dediée de 208-240 V, 20 A, 50/60 Hz pour les contrôles de la pompe. Utiliser une alimentation
séparée de 208-240 V, 20 A, 50/60 Hz dédiée au chaffeau.

Une borne de mise à la terre est incluse dans le boîtier du câblage. Afin de réduire le risque d’électrocution,
raccorder la borne de mise à la terre du panneau du service électrique, avec un câble ayant le même calibre
que celui du conducteur qui alimente cet équipement.

Installer l’unité conformément au code électrique Canadien, premiére partie.

Outils et matériels

• Outils conventionnels de
menuiserie et matériels

• Bâche de protection

Mastic à
la silicone

Nivelage 4'
(1,2 m)

Mètre ruban Lunettes de

protection

Crayon à papier

• 2 x 4 ou 2 x 6

Introduction

Veuillez lire avec attention ces instructions pour se familiariser avec les outils et matériels requis, ainsi que
les étapes d’installation. Suivre les étapes qui s’appliquent particulièrement à votre installation. Ceci vous
évitera des erreurs coûteuses. Outre les conseils d’installation appropriée, lire toutes les instructions
d’opération et de sécurité.

Toute l’information dans ce manuel est basée sur la dernière disponible au moment de la publication. Chez
Kohler, nous veillons toujours à améliorer la qualité de nos produits; ainsi nous nous réservons le droit

Kohler Co. Français-2 1019731-2-D

Introduction (cont.)

d’apporter des modifications aux caractéristiques des produits, à l’emballage ou à la disponibilité à tout
moment et sans préavis.

Avant de commencer

La baignoire est conçue pour un montage sur comptoir, sous comptoir on en alcôve.

Cette baignoire doit être installée sur un support adéquat, et sur un sous-sol nivelé.

Prévoir un cadrage aux dimensions appropriées.

Choisir un bec verseur de remplissage d’une longueur adéquate et d’espace d’air d’un minimum de
2″ (5,1 cm) au-dessus du rebord du bassin de la baignoire à déversement. Il est possible qu’il soit
nécessaire d’augmenter la hauteur du plan afin d’obtenir un espace d’air adéquat car le rebord
extérieur pourrait être plus bas que celui du bassin de la baignoire selon la l’emplacement de celle-ci

Suivre les codes locaux de plomberie.

La baignoire doit être remplie par la bassin et non par le canal de trop-plein.

Si une installation de douche à main sur comptoir est planifiée, l’inverseur reniflard doit conserver
un écart anti-retour d’un minimum de 1″ (2,5 cm) au-dessus du rebord de la baignoire.

Si l’on utilise le bec de baignoire à débit laminaire K-922 ou K-923 avec le récipient d’égouttement
K-924, la distance du mur fini à la paroi extérieure du canal de trop-plein ne doit pas excéder 2″ (5,1
cm).

Kohler Co. se réserve le droit d’apporter toutes modifications sur le design des produits et ceci sans
préavis, tel que spécifié dans le catalogue des prix.

1019731-2-D Français-3 Kohler Co.

Rebord du
bassin de la
baignoire

Bassin de
la baignoire

Canal de
trop-plein

Capteurs du canal
de trop-plein

Rebord
extérieur

Grille d'aspiration
métallique

Couvercle
d'aspiration en
plastique

Liste des termes

Cuve de baignoire -La partie profonde de la baignoire à déversement utilisée par la personne.
Rebord du bassin de baignoire -Rebord élevé entre le bassin de la baignoire et le canal de trop

plein. L’eau tombera en cascade sur le rebord du bassin de la baignoire et dans le canal de trop
plein pendant le fonctionnement.

Cavitation -Lorsque de l’air est conduit dans la pompe au lieu de l’eau au point d’endommager ou
stopper la fonction de circulation de la pompe.

Clavier de contrôle de la chromathérapie -Allume et éteint les lumières de chromathérapie (si
équipé).

Lumières de chromathérapie -Lumières situées dans le bassin de la baignoire (si équipée) pour
améliorer l’expérience de bain.

Chauffe-eau -Conçu pour aider à maintenir automatiquement la température de l’eau jusqu’à 104ºF
(40ºC) et pour améliorer votre expérience de bain à hydromassage. Le chauffe-eau s’active
automatiquement lorsque la baignoire à hydromassage est en service, et s’éteint lorsque le moteur
de la pompe est arrêté.

Commande principale -Cette unité est localisée sous la pompe. Elle fournit, le ″cerveau″ du
système, interprétant tous les signaux émis et reçus.

Crépine métallique d’aspiration -La crépine métallique amovible située sur le couvercle
d’aspiration en plastique dans le canal de trop plein. La crépine d’aspiration doit toujours être
propre et à sa place pendant le fonctionnement de la baignoire pour éviter que les débris ne rentrent
dans la prise d’eau et provoquer la cavitation et le mauvais fonctionnement.

Rebord extérieur -Le rebord le long de l’extérieur du canal de trop-plein.
Canal de trop-plein -Canal de trop plein qui collecte l’eau autour du bassin de la baignoire. Le

canal du trop plein collecte l’eau du trop plein durant l’opération normale, et l’eau est ensuite
redirigée vers le système et remise en circulation.

Capteurs du canal de trop plein - Les deux capteurs sont situés dans la paroi du canal de trop
plein au-dessous du rebord du trop-plein. Ces capteurs protègent le fonctionnement de la pompe
lorsque le niveau d’eau est insuffisant, et éteindra automatiquement la pompe si le niveau d’eau
descend au-dessous des capteurs. La pompe fonctionnera uniquement lorsque les deux capteurs
sont complètement submergés.

Interrupteur du contrôle de la pompe -Met la pompe en marche/arrêt.
Couvercle d’aspiration en plastique -La protection plastique attachée au port d’entrée d’eau situé

dans le canal de trop plein. Le couvercle d’aspiration doit toujours être installé durant l’utilisation
du produit pour assurer la sécurité.

Kohler Co. Français-4 1019731-2-D

Liste des termes (cont.)

Pompe -La pompe circule l’eau.
Harnais de câblage -Le harnais du câblage connecte tout les composants périphérique alimentés

(valves, pompe, chauffe-eau, interrupteurs, lumières) à la commande principale.

1019731-2-D Français-5 Kohler Co.

Aucun changement de mesures nécessaires si
connecté au drain illustré. (K-7193 or K-7193M)

Découpe 73-1/2" (186,7 cm) W x 39-1/2" (100,3 cm) H

41"
(104,1 cm)

20-1/2"
(52,1 cm)

2"

(5,1 cm)
1"
(2,5 cm)

Accès pompe/contrôle

31-1/2" (80 cm)

25"
(63,5 cm)

16-13/16"
(42,7 cm)

75" (190,5 cm)

63" (160 cm)

1" (2,5 cm)

2-7/8"
(7,3 cm)

3"
(7,6 cm)

7-1/4"
(18,4 cm)

5-1/2" (14 cm)

1-1/2" N.P.S.

Ø 1-1/2" ext.

1. Information du plan de raccordement

AVIS : Le support de plancher sous la baignoire doit pouvoir soutenir un poids minimal de 2000 lbs (907,2
kg).

Deux lignes séparées de 240 V sont nécessaires: une pour la pompe/contrôle, et une pour le
chauffe-eau.

Consulter les codes locaux et nationaux pour les exigences d’espace d’air minimum lors de
l’installation d’un bec sur le comptoir du robinet.

La baignoire à déversement doit être remplie par le bassin.

Le tuyau fournissant l’eau chaude doit être d’une capacité de 70% ou plus.

L’unité est conforme à la norme standard ANSI Z124.1. Toutes dimensions sont nominales.

Il n’y a pas de changement de mesures si connecté au drain illustré (K-193, K-7193M).

Découpe = 73-1/2″ (186,7 cm) x 39-1/2″ (100,3 cm)

Un panneau d’accès est requis. Les dimensions recommandées pour le panneau d’accès sont de 40″
(101,6 cm) Largeur x 15 ″ (38,1 cm) Hauteur. Se reporter au plan de raccordement pour référer les
emplacements recommandés.

S’assurer que le sol soit en bonne condition et offre un support adéquat pour la baignoire.

IMPORTANT ! S’assurer que le sol soit plat et nivelé. Ceci minimisera les réglages nécessaires de mise à
niveau pour une bonne performance de l’unité.

Kohler Co. Français-6 1019731-2-D

Comptoir

Alcôve

Sous comptoir

2. Construire le cadrage du montant

AVIS : Prévoir un accès de service non restreint à la pompe, chauffe-eau en ligne, pieds réglables, et boîtier
de contrôle. Un panneau d’accès doit être construit pour suffisamment fournir un dégagement pour
l’entretien de la pompe, du chauffe-eau en ligne et du boîtier de contrôle.

Construire un cadrage de montant conçu pour votre installation particulière. La baignoire à
déversement peut être installée sur un plancher, podium, encastrée ou dans une alcôve.

Cadrer le sol, ou construire un cadre pour une installation sur podium, selon le plan de
raccordement.

Lors de la construction du cadre, prévoir l’épaisseur du plancher et des matériaux du plan.

Le cadre devrait être de 2x4.

Pour une installation par dessous, prévoir l’épaisseur du plancher et des matériaux du plan, et
prévoir un support en conséquence.

Ne pas soulever la baignoire par le rebord.

Lors de la planification du cadrage, prendre en compte les 2″ (5,1 cm) d’espace d’air entre
l’extrémité du bec de remplissage et le rebord supérieur de la baignoire. Prendre en compte
l’épaisseur du matériau du plancher, et construire le cadre et le plancher en gardant en tête l’espace
d’air minimum.

1019731-2-D Français-7 Kohler Co.

2" (5,1 cm)
Min.

Rebord
extérieur

Rebord du
bassin de
la baignoire

Bassin de la
baignoire

3. Installer la plomberie de raccordement

IMPORTANT ! Choisir un bec de remplissage avec 2″ (5,1 cm) d’espace d’air au-dessus du rebord du
bassin de la baignoire à déversement. Si une installation de douchette est envisagée, le reniflard inverseur
doit maintenir un écart minimum de 1″ (2,5 cm) au-dessus du rebord du bassin de la baignoire à
déversement.

Positionner la plomberie. Positionner le bec de remplissage de façon à ce qu’il dépasse du rebord
extérieur et du rebord du bassin de la baignoire. L’eau provenant du bec de remplissage doit
s’écouler directement dans le bassin de la baignoire pour remplir celle-ci. La baignoire à
déversement devrait jamais être remplie en dirigeant l’eau vers le canal de trop-plein.

Boucher les alimentations et vérifier s’il y a des fuites.

4. Préparer l’unité

Déballer avec précaution la baignoire à déversement.

Idéntifier la boîte située dans le canal du trop plein. Cette boîte contient la crépine d’aspiration
métallique et doit être gardée pour être utilisée avec ce produit.

Installer le drain conformément aux instructions du fabricant. Ne pas connecter le siphon à ce
moment.

Positionner un chiffon propre ou matière similaire à la base de la baignoire. Faire attention de ne
pas rayer la surface de la baignoire déversante.

Kohler Co. Français-8 1019731-2-D

Clé

Sangles de la
pompe

Pied
ajustable

Plaque
métallique

5. Positionner l’unité

IMPORTANT ! Risque d’endommagement du produit. Ne pas soulever ou supporter l’unité par la pompe
ou la tuyauterie.

REMARQUE : Ne pas utiliser d’adhésifs, ciment ou mortier pour sécuriser le produit au sol.

Avec de l’aide, positionner la baignoire à déversement à sa place. L’utilisation de plaques
métalliques sous les pieds réglables est recommandée et facilitera le nivelage de la baignoire.

REMARQUE : Si vous n’avez pas un niveau de 6’ (1,8 m), se reporter à la section suivante.

Niveler en pivotant les pieds réglables vers le haut et le bas avec la clé de 7/8″ attachée au harnais
près de la pompe. S’assurer que les quatre pieds réglables reposent directement sur le plancher et
que le rebord du bassin de la baignoire soit de nivelé.

Quand la baignoire à déversement est nivelée, ajuster le pied de levage situé sous la pompe. Pivoter
le pied jusqu’à ce qu’il touche le plancher. Utiliser un niveau précis de 4’ (1,2 m), si possible.
Prendre le temps nécessaire pour niveler la baignoire à déversement à ce stade réduit le besoin de
réglages plus tard en cours d’installation.

Couper et jeter les sangles de retenue de la pompe.

S’assurer que les pieds d’isolation en caoutchouc soient en place.

Insérer la pièce de raccordement du drain dans le siphon.

1019731-2-D Français-9 Kohler Co.

Rebord de la cuve
de la baignoire

Rebord de la cuve de la baignoire

Eau non
nivelée

2" (5,1 cm)
Min.

Niveau d'eau

Rebord
extérieur

Rebord du
bassin de
la baignoire

6. Niveler la baignoire à déversement (sans niveau)

AVIS : L’alimentation électrique n’est pas nécessaire pour les procédures de nivelage suivantes.

Introduire la pièce de raccordement dans le siphon et y raccorder le drain selon les instructions du
fabricant.

Fermer le drain et boucher ou couvrir le couvercle d’aspiration pour créer une étanchéité
temporaire.

Remplir d’eau fraîche le bassin de la baignoire à l’aide d’un flexible jusqu’au rebord.

Observer le niveau d’eau (couleur grise sur l’illustration = niveau d’eau) en relation avec le rebord
du bassin de la baignoire.

Si l’eau se met en cascade de manière égale sur tout le rebord de la baignoire à déversement, aucun
réglage n’est nécessaire. La baignoire à déversement est nivelée.

Si le niveau d’eau n’est pas régulier et ne se met en mode cascade que sur des sections du rebord,
utiliser une clé pour pivoter les pieds réglables vers le haut ou le bas afin d’obtenir un niveau
uniforme d’eau.

Ouvrir le drain et retirer le couvercle d’aspiration pour évacuer l’eau du bassin de la baignoire.

Bassin de la
baignoire

IMPORTANT ! Prévoir suffisamment d’accès aux quatre pieds réglables jusqu’à effectuer un essai de
fonctionnement de la baignoire.

7. Installer la plomberie

ATTENTION : Risque d’endommagement du matériel. Assurer un joint étanche sur les connexions
de drain.

IMPORTANT ! Choisir un bec de remplissage qui permettra suffisamment de dégagement au-dessus du
rebord du bassin de la baignoire. Il sera peut-être nécessaire de hausser la construction du comptoir afin
d’obtenir un espacement adéquat d’air parce que le rebord extérieur pourrait être plus bas que celui du
bassin de la baignoire. En plus, si un montage mural de douchette est envisagé, le reniflard inverseur doit
maintenir un espacement d’air d’un minimum de 1″ (2,5 cm) au-dessus du rebord extérieur.

REMARQUE : Un panneau d’accès facilitera une maintenance future.

Si cela n’a pas déjà été fait, raccorder le drain au siphon selon les instructions du fabricant.

Installer les valves du robinet conformément aux instructions du fabricant. Ne pas installer la
garniture du robinet avant l’instruction de le faire.

S’assurer que toutes les vannes papillon et les connexions d’alimentation soient bien serrées.

Kohler Co. Français-10 1019731-2-D

Installer la plomberie (cont.)

Ouvrir les alimentations d’eau chaude et froide et vérifier qu’il n’y ait pas de fuites.

Laisser couler l’eau dans la baignoire et vérifier s’il y a des fuites dans les connexions du drain.

1019731-2-D Français-11 Kohler Co.

Chauffe-eau (modèles peuvent varier) de
style T (illustré) ou en-ligne (non-illustré)

Câble du chauffe-eau
électrique

Raccorder selon les codes nationaux et locaux.

Harnais câblage

Des cosses d'ouverture sont localisées au-dessus
du boÎtier de jonction.

Source

Module
neutre
(Dans le
boîtier de
disjoncteur)

120/240 VAC

L1 L2N

120 V

120 V

240 V

S/N

* Equippement de

Boîtier du
disjoncteur

Disjoncteur
typique à deux
pôles avec GFCI

Pas de connexion
(Neutre)

* Ligne neutre
(Câble blanc
bouclé)

mise à la terre

Câble de la pompe
électrique

Boîte de
jonction

Câblage typique pour l'Amérique du Nord

* Connexions à faire au
disjoncteur

*L2

240 V

*L1

Câblage site
(Du boîtier de jonction
au disjoncteur GFCI)

Contrôle

Connecteur câble

Bleu (L1)

L'électricien doit
fournir un câble réducteur de tension.

Terre
(Vert à rayures
jaunes)

Depuis le
contrôle

Brun (L2)

Connecteurs
câbles

8. Faire les connexions électriques

REMARQUE : Le numéro de modèle du produit est imprimé sur une étiquette placée du côté de la pompe
de la baignoire à déversement. Cette étiquette identifie aussi le calibrage électrique du produit. Toutes les
baignoires à hydromassage sont équipées d’une boîte de jonction et sont conçues pour opérer entre 208
VACet240VACsoità50HZou60Hz.

AVERTISSEMENT : Risque d’électrocution. S’assurer que l’alimentation ait été débranchée avant
d’effectuer les procédures suivantes. Se référer à la section “Information Importante.

AVERTISSEMENT : Risque d’électrocution. Pour réduire les risques d’électrocution, connecter
proprement la pompe à un disjoncteur coupe-circuit (GFCI) ou à un coupe-circuit de fuite à la terre
(ELCB). Ceci fournira une mesure de protection additionnelle contre le risque d’électrocution. Un
circuit dédié de 208-240 V, 20 A, 50/60Hz. est nécessaire.

IMPORTANT ! Le neutre n’est pas utilisé. Il ne devrait pas y avoir de connexion au neutre du disjoncteur
coupe-circuit (GFCI). Le câble vert à rayures jaunes est le conducteur de terre et doit être connecté au
neutre de la boîte du disjoncteur.

Le contrôle et le système de la baignoire à débordement ont été pré-câblés en usine. Un électricien
agréé devrait faire la connexion de routine à la boîte de jonction.

Connecter le service au boîtier de jonction. La boîte de jonction contient des câbles bleus, marrons et
verts à rayures jaunes.

Suivre tous les codes électriques locaux. Raccorder selon les codes nationaux et locaux.

Un harnais a été pré-câblé en usine, permettant la communication entre le clavier, toutes les
caractéristiques, et le contrôle. Aucun câblage supplémentaire n’est nécessaire, mais s’assurer que
tous les câbles soient bien sécurisés.

Kohler Co. Français-12 1019731-2-D

Faire les connexions électriques (cont.)

REMARQUE : Votre harnais de câblage comprend une antenne pour la télécommande optionnelle. Ne pas
modifier ni endommager cette antenne pendant l’installation.

1019731-2-D Français-13 Kohler Co.

Drain du canal
de trop-plein

Télécommande

Capteurs de canal
de trop-plein

Eau

Rebord du
bassin
de la
baignoire

Télécommande

9. Tester le fonctionnement de la baignoire à déversement

Contrôler toutes les connexions électriques, et s’assurer que l’alimentation électrique soit en marche.

S’assurer que toutes les connexions à la pompe, les vannes papillon et le chauffe-eau en ligne soient
bien serrés à la main. S’assurer que le bassin de la baignoire et le canal de trop plein soient propres
et exempts de débris.

Positionner la crépine d’aspiration métallique sur le couvercle d’aspiration en plastique. La pompe
pourrait caviter si la crépine métallique n’est pas mise en place.

Remplir le bassin de la baignoire à déversement de manière à ce que l’eau déborde par le bord et
s’écoule dans le canal de trop-plein. Remplir le bassin de la baignoire jusqu’à ce que les capteurs du
canal de déversement soient complètement sous l’eau et que le niveau d’eau ait atteint le trop-plein
de drain.

S’assurer que la lumière verte de l’interrupteur de commande clignote automatiquement environ 30
secondes après que les capteurs du canal de débordement soient complètement submergés.

10. Tester l’interrupteur de contrôle

Appuyer sur l’interrupteur de commande de la pompe pour activer la pompe/moteur et
commencer le cycle d’hydrothérapie. Quand le moteur de pompe s’active et l’eau commence à
circuler, la lumière deviendra verte, et le restera pendant tout le fonctionnement de la baignoire à
déversement.

Pendant que l’unité soit en marche, vérifier s’il y a des fuites dans les raccords de la tuyauterie.
S’assurer que la cascade sur le rebord du bassin s’écoule de façon égale aux quatre côtés.

Des nivelages ultérieurs ne seront pas nécessaires si la cascade s’écoule pas de façon uniforme.

Si un nivelage supplémentaire est nécessaire, maintenir la baignoire à déversement en marche et
pivoter les pieds réglables vers le haut ou le bas avec la clé de 7/8″ fournie. S’assurer que l’unité
repose sur les quatre pieds réglables.

Vérifier que les lumières chromatiques fonctionnent. Appuyer sur l’interrupteur des lumières
chromatiques (situé directement du côté opposé à la baignoire) pour allumer les lumières. Au
démarrage, les lumières devraient se mettre en cycle de couleurs. Appuyer sur l’interrupteur de
contrôle des lumières une deuxième fois. Le cycle de lumières devrait s’arrêter et rester à la même
couleur. Presser l’interrupteur des lumières une deuxième fois pour éteindre les lumières.

Vérifier encore une fois s’il y a des fuites dans les raccords de tuyauterie.

Appuyer sur l’interrupteur de la pompe encore une fois pour arrêter la baignoire. La lumière verte
de l’interrupteur de la pompe clignotera alors automatiquement (après environ 30 secondes) jusqu’à
ce que la baignoire à déversement soit vidée ou remise en marche.

Kohler Co. Français-14 1019731-2-D

Tester l’interrupteur de contrôle (cont.)

REMARQUE : Pour plus d’information concernant le fonctionnement de la baignoire, consulter la section

″Utilisation de la baignoire″.

IMPORTANT ! Prévoir suffisamment d’accès aux quatre pieds réglables jusqu’à la finition des tests.

1019731-2-D Français-15 Kohler Co.

Chauffeau
marche/arrêt

Marche/arrêt

Alimentation marche/arrêt

Chauffe-eau
marche/arrêt

Mode effervescence

Cycle chromathérapie

Couleur
spécifique de la
sélection de
chromathérapie.

11. Tester la télécommande

REMARQUE : Il y a deux types de télécommandes disponibles: une basique et une avec contrôle de
lumières chromatiques et d’effervescence. Déterminer quel type de télécommande vous avez et suivre les
étapes d’installation correspondantes.

REMARQUE : Votre télécommande nécessite deux piles AAA. Pour les installer ou les remplacer,
simplement dévisser la base de la télécommande.

La baignoire à déversement est équipée d’une télécommande étanche.

Pour mettre la pompe et les lumières chromatiques en marche et arrêt, appuyer sur le bouton d’alimentation.

Pour réchauffer l’eau dans la baignoire à déversement, mettre le chauffe-eau en marche en pressant sur
l’icône chauffage (par défaut le chauffage est en position ″On″ quand la pompe est en marche). Appuyer sur
l’icône de chauffage une deuxième fois pour l’arrêter. Le chauffe-eau ne fonctionnera pas si la pompe est
arrêtée. Si le chauffe-eau est en marche, l’interrupteur de la pompe deviendra vert foncé. Si le chauffe-eau est
en arrêt, l’interrupteur deviendra jaune-vert.

Pour cycler les lumières de chromathérapie à travers le spectre de couleurs, presser sur l’icône du cycle de
chromathérapie.

Pour verrouiller une couleur de chromathérapie individuelle, appuyer sur l’icône de couleur de
chromathérapie correspondante.

Kohler Co. Français-16 1019731-2-D

Joint en silicone

Comptoir fini

Comptoir fini

Joint en silicone

Matériau
hydrorésistant du
mur

Montant 2x4

Comptoir Sous comptoir

Matériau
hydrorésistant du
mur

Montant 2x4

12. Compléter le mur ou le comptoir fini

AVIS : Prévoir un accès de service non restreint à la pompe, chauffe-eau en ligne, pieds réglables, et boîtier
de contrôle. Un panneau d’accès doit être construit pour suffisamment fournir un dégagement pour
l’entretien de la pompe, du chauffe-eau en ligne et du boîtier de contrôle.

Protéger la surface du produit. Recouvrir le cadrage avec du matériau hydrorésistant.

Laisser le canal de trop-plein exposé pour permettre l’accès au trop-plein du drain et le nettoyage
des surfaces du canal.

Sceller les joints entre le rebord de la baignoire et le matériau hydrorésistant du mur ou du
comptoir à l’aide d’un mastic à la silicone.

Poser et appliquer le matériau hydrorésistant du mur.

Installer le mur fini sur le matériau hydrorésistant.

Fixer les joints entre le rebord du produit et le mur fini à l’aide de mastic à la silicone.

13. Installer la garniture du robinet

Installer la garniture du robinet suivant les instructions emballées avec celle-ci.

14. Nettoyage après installation

Lors du nettoyage après l’installation, ne pas utiliser de nettoyant abrasif, car ils pourraient rayer
et abîmer la surface de la baignoire. Utiliser de l’eau tiède et un savon doux pour nettoyer la
surface.

Retirer les taches résistantes, peinture, ou goudron avec de l’essence de térébenthine ou un diluant
pour peinture. Ne pas laisser de liquide à base de pétrole en contact avec les surfaces de la
baignoire pour de longues périodes. Retirer les résidus de plâtre en raclant au moyen d’un bord en
bois. Ne pas utiliser de grattoirs en métal, une brosse en fer ou d’autres outils en métal. Utiliser des
nettoyants en poudre sur un chiffon humide pour une action abrasive douce sur les résidus de
plâtre.

1019731-2-D Français-17 Kohler Co.

Drain du canal
de trop-plein

Télécommande

Capteurs de canal
de trop-plein

Eau

Rebord du
bassin
de la
baignoire

Télécommande

15. Utilisation de la baignoire

Remplir la baignoire à déversement

REMARQUE : Veuillez lire avec attention cette section avant de faire fonctionner la baignoire.

S’assurer que la grille d’aspiration métallique soit propre et correctement placée sur le couvercle
d’aspiration en plastique.

REMARQUE : La température de la baignoire ne devrait pas excéder 104° F (40° C), sinon le chauffe-eau
ne fonctionnera pas.

IMPORTANT ! Comme pour toute autre baignoire, éviter de déborder l’eau de l’unité en entrant dans le
bassin lentement. Cela permettra au système d’évacuer correctement tout excès d’eau.

Remplir l’unité avec de l’eau de façon à ce que le bassin déborde dans le canal de trop-plein vers le
drain. Les capteurs du canal devraient être complétement submergés d’eau.

La lumière verte de l’interrupteur de la pompe clignotera automatiquement 30 secondes après que
les capteurs soient submergés pour préciser que la baignoire est prête à l’utilisation.

Séquence d’opération

Appuyer sur l’interrupteur de contrôle pour activer la pompe/moteur et commencer l’opération.

Quand le moteur de la pompe s’active et l’eau commence à couler, la lumière du voyant de la
pompe deviendra verte foncée, et le restera pendant tout le fonctionnement de la baignoire à
déversement.

S’assurer que la lampe témoin du chauffe-eau soit allumée pendant le fonctionnement de la
baignoire à déversement. La lampe témoin est située en-dessous du boîtier du chauffe-eau, près du
plancher à l’extrémité côté pompe de la baignoire à déversement. Si la lampe est éteinte pendant le
fonctionnement de la baignoire à déversement, essayer et réinitialiser le bouton de la remise en
circuit GFCI/ELCB.

Appuyer sur ’interrupteur de la pompe une deuxième fois pour arrêter la baignoire. La lumière
verte de l’interrupteur de la pompe clignotera automatiquement pendant approximativement 30
secondes jusqu’à ce que la baignoire soit vidée sous les capteurs ou redémarrée.

REMARQUE : Une minuterie intégrée arrêtera automatiquement la baignoire après environ 20 minutes de
fonctionnement.

Appuyer sur l’interrupteur de la pompe/moteur une deuxième fois pour activer et commencer
l’opération.

Kohler Co. Français-18 1019731-2-D

Utilisation de la baignoire (cont.)

Presser l’interrupteur de commande ″On/Off″ pour activer la pompe/moteur et commencer
l’opération.

Une lumière orange dans l’interrupteur de contrôle ″marche/arrêt″ s’allumera temporairement pour
indiquer le début du mode de fonctionnement.

Quand le moteur de la pompe s’active et l’eau commence à couler, la lumière deviendra verte et ne
changera pas pendant toute la durée de fonctionnement.

S’assurer que la lampe témoin du chauffe-eau soit allumée pendant le fonctionnement de la
baignoire à déversement. La lampe témoin est située en-dessous du boîtier du chauffe-eau, près du
plancher à l’extrémité côté pompe de la baignoire à déversement. Si la lampe est éteinte pendant le
fonctionnement de la baignoire à déversement, presser le bouton de remise en circuit, à droite de la
lampe témoin sur le boîtier du chauffe-eau.

Appuyer sur l’interrupteur de contrôle ″Marche/Arrêt″ une deuxième fois pour arrêter la baignoire
à déversement. La lumière orange dans l’interrupteur de contrôle ″Marche/Arrêt″ s’allumera
temporairement pour indiquer la fin du mode de fonctionnement. La lumière verte de l’interrupteur
de commande ″Marche/Arrêt″ clignotera jusqu’à ce que l’eau de l’unité soit évacuée ou bien
redémarrée.

REMARQUE : Une minuterie intégrée arrêtera automatiquement la baignoire après environ 20 minutes de
fonctionnement.

16. Opération lumière de chromathérapie (si équipé)

REMARQUE : Ces directions sont uniquement relatives à l’utilisation du clavier de contrôle monté. Pour
plus d’information, voir la section ″Tester la télécommande″.

Si les lumières de chromathérapie sont éteintes, appuyer sur le bouton du tableau de commande
(situé à l’opposé de la baignoire à déversement) Les lumières de chromathérapie commenceront le
cycle de chaque couleur (mode balayage).

Quand les lumières de chromathérapie sont en mode balayage, il est possible de sélectionner et
vérrouiller une couleur en pressant le bouton de contrôle.

Quand une couleur est choisie, presser le bouton pour éteindre les lumières de chromathérapie.

17. Procédures de dépannage

Pour une réparation sous garantie, contacter le vendeur ou distributeur. Ce guide de dépannage est destiné à
une aide générale uniquement. Contacter un technicien agréé Kohler ou un électricien qualifié pour réparer
tout problème électrique. Pour une réparation sous garantie, contacter le vendeur ou distributeur.

Symptômes Causes probables Action recommandée

1. La lumière verte de

l’interrupteur de contrôle
″Marche/Arrêt″ s’active
avant que le bassin de la
baignoire ne soit plein
d’eau.

2. Le produit ne démarre

pas.

A. Le bec verse l’eau directement

dans le canal de trop-plein.

B. Une ou les deux valves papillon

ne fonctionnent pas.

C. Le contrôle ne fonctionne pas. C. Vérifier le câblage ou remplacer

A. Pas d’alimentation à l’unité. A. Alimenter l’unité ou corriger la

A. Régler/réinstaller le bec pour

écouler l’eau directement dans le
bassin de la baignoire. Contacter
l’installateur/vendeur.

B. Vérifier le câblage de valves

papillon ou remplacer celles-ci.
Contacter l’installateur/vendeur.

le contrôle. Contacter
l’installateur/vendeur.

perte de courant. Contacter
l’installateur/vendeur.

1019731-2-D Français-19 Kohler Co.

Procédures de dépannage (cont.)

Symptômes Causes probables Action recommandée

B. L’eau ne couvre pas les capteurs

de canal de trop-plein.

C. L’interrupteur ″Marche/Arrêt″ ne

s’allume pas quand l’unité est
activée ou remplie tel que requis.

D. La pompe/moteur ne fonctionne

pas.

E. Le contrôle ne fonctionne pas. E. Vérifier le câblage ou remplacer

3. L’eau ne tombe pas en

cascade de façon égale sur
le rebord du bassin de la
baignoire.

4. L’unité s’arrête

automatiquement avant
18 minutes.

5. Fonctionnement bruyant. A. La crépine d’aspiration métallique

A. L’unité n’est pas nivelée. A. Niveler l’unité avec la clé fournie

B. Les orifices du bassin sont

bloqués.

C. La crépine d’aspiration métallique

est bloquée.

A. Le GFCI se déclenche. A. Identifier la source du problème

B. Moteur surchauffé et système de

protection activé.

C. Le niveau d’eau descend

en-dessous des capteurs du canal
de trop-plein pendant le
fonctionnement (Le voyant ″jaune″
de la pompe clignote)

n’est pas à sa place sur le
couvercle d’aspiration en
plastique.

B. Remplir le bassin de manière à ce

que l’eau circule par dessus le
rebord du bassin dans le canal de
trop-plein, et submerge les
capteurs. Le niveau de
remplissage conseillé est jusqu’au
trop-plein du drain.

C. Vérifier le câblage ou remplacer

l’interrupteur de contrôle
″Marche/Arrêt″. Contacter
l’installateur/vendeur.

D. Reconstruire ou remplacer la

pompe/moteur. Contacter
l’installateur/vendeur.

le contrôle. Contacter
l’installateur/vendeur.

en pivotant les pieds réglables
vers le haut ou le bas selon le
besoin.

B. Retirer le blocage.

C. Nettoyer la crépine d’aspiration

métallique.

puis y remédier. Contacter
l’installateur/vendeur.

B. Vérifier s’il y a blocage du

ventilateur du moteur. Laisser
refroidir le moteur, puis retirer
l’obstruction.
S’assurer que la crépine
d’aspiration métallique ne soit
pas bloquée, puis laisser refroidir
avant de relancer le moteur.
Vérifier qu’il n’y ait pas
d’obstruction dans les orifices du
bassin. Retirer le blocage, puis
laisser refroidir le moteur avant
de le relancer.

C. Remplir le bassin de manière à ce

que l’eau circule par dessus le
rebord du bassin dans le canal de
trop-plein, et submerge les
capteurs. Le niveau de
remplissage conseillé est jusqu’au
trop-plein du drain. S’assurer que
le drain de la baignoire soit bien
étanche.

A. Positionner la crépine

d’aspiration métallique sur le
couvercle d’aspiration en
plastique pour éviter la
cavitation.

Kohler Co. Français-20 1019731-2-D

Procédures de dépannage (cont.)

Symptômes Causes probables Action recommandée

6. La température de l’eau

baisse considérablement
dans les 20 minutes de
fonctionnement.

7. Les lumières de

chromathérapie ne
fonctionnent pas.

8. La télécommande ne

fonctionne pas.

9. L’eau n’atteint pas le

rebord de la baignoire
pendant le remplissage.

B. Le niveau d’eau est insuffisant

dans le canal de trop-plein.

C. La pompe/moteur est bruyante. C. S’assurer que les sangles qui

A. L’interrupteur de la chaleur

maximum est déclenché. La
lumière indicatrice devrait être
allumée pendant le
fonctionnement.

B. Le chauffe-eau ne fonctionne pas. B. Vérifier le câblage ou remplacer

A. Harnais de câblage électrique

endommagé.

B. Le contrôle ne fonctionne pas. B. Remplacer le harnais de câblage

A. Les piles sont mal installées ou

épuisées.

B. Le contrôle ne fonctionne pas. B. Remplacer le harnais de câblage

C. La télécommande n’est pas

correctement programmée.

D. La télécommande ne fonctionne

pas.

E. La commande de l’interrupteur ne

fonctionne pas.

A. Pas d’alimentation à l’unité. A. Brancher l’alimentation

B. Câbles de la sonde de niveau

desserrés.

C. Les valves papillon ne

fonctionnent pas.

D. La commande de l’interrupteur ne

fonctionne pas.

B. Remplir le bassin de manière à ce

que l’eau circule par dessus le
rebord du bassin dans le canal de
trop-plein, et submerge les
capteurs. Le niveau de
remplissage conseillé est jusqu’au
trop-plein du drain. S’assurer que
le drain de la baignoire soit bien
étanche.

retiennent la pompe/moteur ont
été sectionnés.

A. Réinitialiser le disjoncteur

différentiel GFCI/ELCB.

le chauffe-eau. Contacter
l’installateur/vendeur.

A. Vérifier le câblage ou remplacer

le contrôle. Contacter
l’installateur/vendeur.

électrique. Contacter
l’installateur/vendeur.

A. Remplacer les piles.

électrique. Contacter
l’installateur/vendeur.

C. Consulter le guide du

propriétaire ou le manuel de
service.

D. Remplacer la télécommande.

E. Remplacer le contrôle.

électrique.

B. Vérifier/reconnecter les câbles.

C. Vérifier le câblage ou remplacer

les valves papillons si nécessaire.

D. Remplacer le contrôle.

1019731-2-D Français-21 Kohler Co.

Guía de instalación

Bañera rebosante

Información importante

ADVERTENCIA: Al usar aparatos eléctricos, siga siempre las precauciones básicas, incluyendo
las siguientes:

PELIGRO: Riesgo de descarga eléctrica. Conecte la unidad solamente a un circuito protegido por

un interruptor de circuito con pérdida a tierra (GFCI) o un disyuntor de fuga a tierra (ELCB).

ADVERTENCIA: Riesgo de descarga eléctrica. Un electricista calificado debe realizar todas las
conexiones eléctricas.

ADVERTENCIA: Riesgo de descarga eléctrica. Desconecte el suministro eléctrico antes de dar
servicio.

ADVERTENCIA: Riesgo de lesiones personales o daños a la propiedad. Lea atentamente todas las
instrucciones antes de comenzar la instalación, incluyendo los requisitos detallados a continuación.

AVISO: Cumpla con todos los códigos locales de electricidad y de plomería.

Instale la unidad de manera que se permita el acceso para darle servicio.

Se ha incluido un cable conductor verde con raya amarilla en el compartimento de cables. Para reducir el
riesgo de descarga eléctrica, conecte el cable al terminal de tierra de su servicio eléctrico o panel de
suministro con un cable de cobre del mismo tamaño que los conductores del circuito que alimentan este
equipo.

En el exterior de la bomba o control de esta unidad se incluye un conector de presión para permitir la
conexión de un conductor de puesta a tierra entre esta unidad y el metal expuesto en las proximidades, tal
como lo requieran las normas locales.

La conexión a tierra es un requisito. Un representante de servicio autorizado debe instalar esta unidad y
conectarla a tierra.

El material de construcción y el cableado se deben colocar lejos del cuerpo de la bomba y de otros
componentes que produzcan calor.

Información importante sobre el producto

Avisos sobre el producto

ADVERTENCIA: Las modificaciones no autorizadas pueden causar el funcionamiento peligroso y
el bajo rendimiento de la bañera. No cambie la ubicación de la bomba, ni haga otras

modificaciones al sistema, pues esto podría tener un efecto adverso en el rendimiento y en el
funcionamiento seguro de su bañera. Kohler Co. no se hace responsable bajo esta garantía o de
ninguna otra forma, de las lesiones personales o los daños provocados por modificaciones no
autorizadas.

Inspección del producto

Con cuidado saque el producto del embalaje y revise que no tenga daños. Para evitar daños durante la
construcción, vuelva a colocar la unidad en el cartón de embalaje.

Kohler Co. Español-1 1019731-2-D

Información importante sobre el producto (cont.)

Componentes ensamblados en fábrica

Los componentes instalados en fábrica incluyen la bomba, los sensores de nivel, el calentador en línea, las
luces sumergidas de cromoterapia (opcional), el control y el interruptor. La bomba y las tuberías están
ensambladas en fábrica.

Acceso de servicio y a las conexiones

AVISO: Provea acceso sin restricciones para dar servicio a la bomba y el calentador. Provea acceso sin
restricciones para dar servicio a la bomba, el calentador en línea, las patas ajustables y la caja de control.
Se debe construir un panel de acceso que provea suficiente espacio para dar servicio a la bomba, del
calentador en línea y de la caja de control. El panel de acceso debe colocarse junto a la bomba y el
calentador en línea. Revise la información de instalación.

Requisitos eléctricos

La instalación debe incluir dos interruptores de circuito con pérdida a tierra (GFCI) de Clase A o disyuntores
de fuga a tierra (ELCB). El GFCI/ELCB protege contra el peligro de descarga eléctrica de línea a tierra.
Utilice un circuito dedicado de 208-240 V, 20 A y 50/60 Hz para los controles de la bomba. Utilice un circuito
separado de 208-240 V, 20 A y 50/60 Hz dedicado para el calentador.

El compartimiento de cables tiene un terminal de conexión a tierra para el equipo. Para reducir el riesgo de
descarga eléctrica, se debe conectar el terminal a tierra en el panel de suministro eléctrico, con un conductor
del mismo tamaño que los conductores del circuito que alimentan este equipo.

Instale esta unidad conforme al Código Eléctrico Canadiense, Parte I.

Herramientas y materiales

• Herramientas y materiales
convencionales de carpintería

• Lona

Sellador de
silicona

Nivel de 4'
(1,2 M)

Cinta para
medir

Lentes de
seguridad

Lápiz

• Postes de madera de 2x4 ó 2x6

Introducción

Lea estas instrucciones atentamente para familiarizarse con la secuencia de instalación, las herramientas y los
materiales necesarios. Siga las secciones correspondientes a su instalación en particular. Esto le ayudará a
evitar errores costosos. Además de una instalación correcta, lea todas las instrucciones de funcionamiento y
seguridad.

Toda la información contenida en este manual está basada en la información más reciente disponible al
momento de su publicación. En Kohler, nos esforzamos constantemente por mejorar nuestros productos; por

1019731-2-D Español-2 Kohler Co.

Introducción (cont.)

ello, nos reservamos el derecho de modificar las características, embalaje o disponibilidad del producto en
cualquier momento, sin previo aviso.

Antes de comenzar

Su bañera está diseñada para instalarse en cubierta, bajo cubierta o encajonada entre tres paredes.

Es necesario instalar la bañera en un subpiso nivelado y con suficiente soporte.

Provea una estructura de postes de madera que tenga las dimensiones correctas.

Elija un surtidor de suficiente alcance que provea un espacio mínimo de 2″ (5,1 cm) encima del
borde de la bañera rebosante. Quizás sea necesario elevar el material de la cubierta para obtener
suficiente espacio, pues el borde exterior es en ocasiones más bajo que el borde del área de la
bañera, dependiendo del área específica de la bañera.

Cumpla con todos los códigos locales de plomería.

La bañera rebosante debe llenarse con agua procedente del área de la bañera, y no del canal de
rebose.

Si va a instalar una ducha de mano de montaje en la cubierta, la válvula rompevacío del desviador
debe mantener un espacio mínimo de 1″ (2,5 cm) sobre el borde de la bañera.

Al emplear el surtidor de flujo laminar de bañera K-922 o K-923 con la bandeja de goteo K-924, la
distancia desde la pared acabada hasta la pared exterior del canal de rebose no debe exceder los 2″
(5,1 cm).

Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo aviso, tal como
se especifica en la lista de precios.

Kohler Co. Español-3 1019731-2-D

Borde del área
de la bañera

Área de la
bañera

Canal de
rebose

Sensores del canal
de rebose

Borde
exterior

Rejilla metálica
de succión

Lista de términos

Área de la bañera - La parte profunda de la bañera rebosante empleada por el usuario.
Borde del área de la bañera - El borde alto entre el área de la bañera y el canal de rebose. Durante

el funcionamiento, el agua cascadeará uniformemente del borde del área de la bañera y al canal de
rebose.

Cavitación - Cuando entra aire a la bomba en vez de agua al grado que incapacita o impide que la
bomba circule el agua.

Panel de control de cromoterapia - Enciende y apaga las luces de cromoterapia (en los modelos así
equipados).

Luces de cromoterapia - Luces provistas en el interior de la bañera (en los modelos así equipados)
para una experiencia más placentera.

Calentador - Diseñado para ayudar a mantener automáticamente la temperatura del agua en hasta
104°F (40°C) y así aumentar el placer de la experiencia del hidromasaje. El calentador se enciende
automáticamente cuando la bañera de hidromasaje está en funcionamiento y se apaga cuando el
motor bomba se apaga.

Control maestro - Esta unidad se encuentra debajo de la bomba. Es el ″cerebro″ del sistema,
interpreta todas las señales que entran y salen.

Rejilla metálica de succión - La rejilla metálica desmontable está situada sobre la tapa de succión
de plástico en el canal de rebose. La rejilla de succión debe estar siempre limpia y colocada en su
lugar durante el funcionamiento de la bañera rebosante para evitar que las partículas entren en el
puerto de entrada y evitar así la cavitación y el mal funcionamiento.

Borde exterior - El borde a lo largo del exterior del canal de rebose.
Canal de rebose - El canal de recogida del agua que se desborda alrededor del área de la bañera.

Durante el funcionamiento normal, el canal de rebose recoge el agua que se desborda del borde del
área de la bañera y la canaliza de vuelta al sistema de tuberías para su recirculación.

Sensores del canal de rebose - Las dos sondas metálicas situadas en la pared del canal de rebose,
debajo de la placa del rebosadero de desagüe. Estos sensores evitan la activación de la bomba
cuando no hay suficiente agua disponible, y detienen la bomba automáticamente si el nivel de agua
desciende por debajo de ellos. La bomba funcionará únicamente cuando estos dos sensores estén
completamente sumergidos.

Interruptor de control de la bomba - Enciende y apaga la bomba.
Tapa plástica de succión - La protección de plástico montada en el puerto de entrada de agua en el

canal de rebose. La tapa de succión debe estar siempre instalada cuando se utilice el producto para
asegurar la seguridad del usuario.

Tapa plástica
de succión

1019731-2-D Español-4 Kohler Co.

Lista de términos (cont.)

Bomba - La bomba hace circular el agua.
Arnés de cables - El arnés de cables conecta todos los componentes periféricos (las válvulas, la

bomba, el calentador, los interruptores, las luces) al control maestro.

Kohler Co. Español-5 1019731-2-D

No es necesario cambiar las medidas si se conecta con el
desagüe ilustrado. (K-7193 o K-7193M)

Abertura de 73-1/2" (186,7 cm) x 39-1/2" (100,3 cm)

41"
(104,1 cm)

20-1/2"
(52,1 cm)

Acceso a la bomba/control

40" (101,6 cm) de ancho x 15" (38,1 cm) de alto

2" (5,1 cm)

1" (2,5 cm)

31-1/2" (80 cm)

25"
(63,5 cm)

75" (190,5 cm)

63" (160 cm)

1" (2,5 cm)

2-7/8" (7,3 cm)

16-13/16"
(42,7 cm)

3" (7,6 cm)

7-1/4"
(18,4 cm)

5-1/2"
(14 cm)

1-1/2" NPS

1-1/2" D.E.

1. Diagrama de instalación

AVISO: El soporte del piso debajo de la bañera de hidromasaje debe soportar como mínimo 2000 lbs (907,2
kg).

Se requieren dos circuitos eléctricos separados de 240 V: uno para el control/bomba, y otro para el
calentador.

Consulte los códigos locales y nacionales para obtener los requisitos mínimos de espacio en caso de
instalar un surtidor en la superficie plana para la grifería.

La bañera rebosante debe llenarse con agua procedente del área de la bañera.

El suministro de agua caliente debe llegar al 70% de la capacidad o más.

La unidad cumple con la norma Z124.1 del ANSI. Todas las dimensiones son nominales.

No es necesario cambiar las medidas si se conecta con el desagüe ilustrado (K-7193, K-7193M).

Abertura = 73-1/2″ (186,7 cm) x 39-1/2″ (100,3 cm)

Es necesario un panel de acceso. Las dimensiones recomendadas para el panel de acceso son 40″
(101,6 cm) de ancho x 15″ (38,1 cm) de alto. Consulte el diagrama de instalación para ver el lugar
recomendado para el panel de acceso.

Verifique que el piso esté en buenas condiciones y que ofrezca el soporte adecuado para la bañera.

¡IMPORTANTE! Verifique que el subpiso esté plano y a nivel. Esto le ayudará a minimizar los ajustes de
nivelación necesarios para el buen funcionamiento del producto.

1019731-2-D Español-6 Kohler Co.

Cubierta

Encajonado entre

Montaje bajo cubierta

tres paredes

2. Construya la estructura de postes de madera

AVISO: Provea acceso sin restricciones para el mantenimiento de la bomba, el calentador en línea, las
patas ajustables y la caja de control. Se debe construir un panel de acceso que provea suficiente espacio
para el mantenimiento de la bomba, del calentador en línea y de la caja de control.

Construya una estructura de postes para su instalación en particular. La bañera rebosante puede
instalarse en una cubierta, bajo cubierta o encajonada entre tres paredes.

Construya la estructura del piso o construya una estructura para una instalación elevada, conforme
a la información contenida en el diagrama de instalación.

Al construir la estructura, tome en cuenta el espesor de los materiales de la cubierta y del acabado
de la cubierta.

La estructura debe ser de postes de 2x4.

Para instalaciones bajo cubierta, tome en cuenta el espesor del material planeado para la cubierta y
provea el soporte adecuado.

No apoye la bañera por los bordes.

Al planificar la estructura de postes de madera, tome en cuenta el espacio requerido de 2″ (5,1 cm)
entre el extremo del surtidor de llenado y la parte superior del borde de la bañera. Tome en cuenta
el espesor del material planeado para el acabado de la cubierta, y construya la estructura y el
material de la cubierta tomando en consideración este espacio mínimo.

Kohler Co. Español-7 1019731-2-D

2" (5,1 cm)
Mín

Borde
exterior

Borde del
área de
la bañera

Área de la
bañera

3. Instale las tuberías de plomería

¡IMPORTANTE! Elija un surtidor que provea un espacio mínimo de 2″ (5,1 cm) encima del borde de la
bañera rebosante. Además, si va a instalar una ducha de mano en la cubierta, la válvula rompevacío del
desviador debe mantener un espacio mínimo de 1″ (2,5 cm) arriba del borde del área de la bañera
rebosante.

Realice el tendido de plomería. Coloque el suministro del surtidor de manera que el surtidor alcance
más allá del borde exterior y del borde del área de la bañera. El agua del surtidor debe caer
directamente en el área de la bañera para así llenar la bañera rebosante. La bañera rebosante
nunca se debe llenar dirigiendo el agua al canal de rebose.

Tape los suministros y verifique que no haya fugas.

4. Prepare de la unidad

Con cuidado saque la bañera rebosante de la caja de embalaje.

Identifique la caja ubicada dentro del canal de rebose. Esta caja tiene la rejilla metálica de succión y
debe guardarse para utilizarla con este producto.

Instale el desagüe según las instrucciones del fabricante del desagüe. Aún no conecte la trampa.

Coloque una lona gruesa y limpia o un material similar en el fondo de la bañera. Tenga cuidado de
no rayar la superficie de la bañera rebosante.

1019731-2-D Español-8 Kohler Co.

Llave

Cintas metálicas
de la bomba

Pata ajustable

Placa metálica

5. Coloque la unidad

¡IMPORTANTE! Riesgo de daños al producto. No levante ni apoye la bañera rebosante por la bomba o la
tubería.

NOTA: No utilice adhesivo ni cemento o mortero para fijar este producto al subpiso.

Obtenga ayuda para colocar con cuidado la bañera rebosante en su lugar. Se recomienda utilizar
placas metálicas debajo de las patas ajustables ya que facilitará la nivelación de la bañera.

NOTA: Si no tiene un nivel de 6’ (1,8 m), prosiga a la siguiente sección.

Nivele la unidad girando las patas ajustables hacia arriba o hacia abajo con la llave (7/8″) asegurada
al arnés cerca de la bomba. Verifique que las cuatro patas ajustables descansen directamente en el
subpiso, y asegúrese de que el borde del área de la bañera esté a nivel dentro de 1/8″ (3 mm) en
todas las direcciones.

Una vez nivelada la bañera rebosante, ajuste la pata niveladora ubicada debajo de la bomba. Gire la
pata hasta que se apoye directamente en el subpiso. De ser posible, utilice un nivel de 4’ (1,2 m). Si
toma el tiempo necesario para nivelar la bañera rebosante en este momento, evitará tener que
realizar mayores ajustes posteriormente.

Corte y deseche las cintas metálicas de la bomba.

Asegúrese de que las patas aislantes de goma estén en su lugar.

Inserte el tubo de desagüe en la trampa.

Kohler Co. Español-9 1019731-2-D

Borde del área
de la bañera

Borde del área de la bañera

Agua no a
nivel

2" (5,1 cm)
Mín

Nivel de agua

Borde
exterior

Borde del
área de
la bañera

Área de la
bañera

6. Nivele la bañera rebosante (sin nivel)

AVISO: Para realizar el siguiente procedimiento de nivelación no es necesario tener suministro eléctrico.

Inserte el tubo de desagüe en la trampa y conecte el desagüe a la trampa, según las instrucciones
del fabricante del desagüe.

Cierre el desagüe y tapone o cubra la tapa de succión para hacerlos impermeables temporalmente.

Con una manguera y el suministro de agua fresca, llene el área de la bañera hasta el borde.

Observe el nivel de agua (el sombreado gris en la ilustración es el nivel de agua) en relación con el
borde del área de la bañera.

Si el agua cascadea uniformemente sobre todo el borde de la bañera rebosante, no se necesitan
ajustes. La bañera rebosante está a nivel.

Si el nivel de agua no está parejo y sólo cascadea en secciones del borde, utilice una llave para girar
las patas ajustables hacia arriba o hacia abajo según sea necesario para obtener un nivel de agua
parejo.

Abra el desagüe y destape la tapa de succión para drenar el área de la bañera.

¡IMPORTANTE! Provea un acceso adecuado a cada una de las cuatro patas ajustables hasta después de
haber probado la bañera.

7. Instale la plomería

PRECAUCIÓN: Riesgo de daños a la propiedad. Verifique que las conexiones de desagüe tengan
un sello impermeable.

¡IMPORTANTE! Elija un surtidor que provea suficiente espacio encima del borde del área de la bañera.
Puede que se deba elevar el material de la cubierta para obtener suficiente espacio, pues el borde exterior
es en ocasiones más bajo que el borde de la bañera. Además, si va a instalar una ducha de mano sobre la
cubierta, la válvula rompevacío del desviador debe mantener un espacio mínimo de 1″ (2,5 cm) arriba del
borde exterior.

NOTA: Un panel de acceso facilitará el mantenimiento futuro.

Si aún no lo ha hecho, conecte el desagüe a la trampa siguiendo las instrucciones del fabricante del
desagüe.

Instale las válvulas de la grifería según las instrucciones del fabricante de la grifería. No instale la
guarnición de la grifería hasta que se le indique.

Verifique que las válvulas de mariposa y las conexiones del suministro estén bien apretadas.

1019731-2-D Español-10 Kohler Co.

Instale la plomería (cont.)

Abra los suministros del agua caliente y fría, y compruebe que no haya fugas en las conexiones de
suministro.

Deje correr el agua en el área de la bañera, y verifique que no haya fugas en las conexiones del
desagüe.

Kohler Co. Español-11 1019731-2-D

Calentador (depende del modelo) en T
(ilustrado) o en línea (no ilustrado)

Arnés de cables

Conecte conforme a los códigos nacionales y locales.
Las lengüetas abiertas de conexión a tierra se
encuentran en la parte superior de la caja de empalmes.

Fuente de
120/240 VCA

L1 L2N

120 V

120 V

240 V

S/N

Bus neutro
(En caja de
disyuntores)

Caja de disyuntores

Disyuntor de dos
polos típico con
GFCI

* Neutro de línea
(cable blanco en
espiral)

* Tierra del equipo

Sin conexión
(neutro de
carga)

Cableado en terreno
(De la caja de empalmes
al interruptor GFCI)

Cable eléctrico
del calentador

Cable eléctrico

Caja de
empalmes

Control

Conexión de cableado típica para Norteamérica

* Conexiones a hacerlas
en el disyuntor

*L2

240 V

*L1

Azul (L1)

de la bomba

Conector de cable

Tierra
(Verde con rayas
amarillas)

Del control

Marrón (L2)

Conectores de cable

El electricista debe proveer el cable
adecuado con protección contra tirones.

8. Realice las conexiones eléctricas

NOTA: El número de modelo está impreso en una etiqueta ubicada del lado de la bomba de la bañera
rebosante. Esta etiqueta identifica la capacidad nominal eléctrica del producto. Todas las bañeras de
hidromasaje están equipadas con una caja de empalmes y están diseñadas para funcionar entre 208 VCA y
240 VCA a 50 Hz o 60 Hz.

ADVERTENCIA: Riesgo de descarga eléctrica. Asegúrese de desconectar la corriente eléctrica antes
de realizar el siguiente procedimiento. Consulte la sección ″Información importante”.

ADVERTENCIA: Riesgo de descarga eléctrica. Para reducir el riesgo de descarga eléctrica, conecte
la bomba a un interruptor de circuito con pérdida a tierra (GFCI) o disyuntor de fuga a tierra
(ELCB), correctamente conectado a tierra. Esto servirá de protección adicional contra el peligro de
descarga eléctrica de línea a tierra. Es necesario un circuito dedicado de 208-240 V, 20 A, 50/60 Hz.

¡IMPORTANTE! El neutro de carga no se usa. No debe haber conexión al terminal neutro de carga del
interruptor de circuito con pérdida a tierra (GFCI) de Clase A. El cable verde con rayas amarillas es la
tierra del equipo y es necesario conectarlo al bus neutro de la caja principal de circuitos eléctricos.

El cableado del sistema y del control de la bañera de rebosante se ha realizado en la fábrica. Un
electricista calificado debe realizar las conexiones eléctricas de la caja de empalmes.

Conecte el cable de servicio eléctrico a la caja de empalmes. La caja de empalmes tiene cables de
color azul, marrón y verde con raya amarilla.

Cumpla con todos los códigos eléctricos locales. Conecte conforme a los códigos nacionales y
locales.

El cableado del arnés de cables se ha realizado en la fábrica, permitiendo la comunicación entre el
teclado, todas las funciones y el control. No es necesario realizar ningún cableado adicional, pero
asegúrese de que todos los cables se hayan afianzado bien.

1019731-2-D Español-12 Kohler Co.

Realice las conexiones eléctricas (cont.)

NOTA: El arnés de cables incluye una antena para el control remoto opcional. No modifique ni dañe la
antena durante la instalación.

Kohler Co. Español-13 1019731-2-D

Desagüe del canal
de rebose

Agua

Sensores
del canal
de rebose

Borde del
área de la
bañera

Panel de control

Panel de control

9. Pruebe el funcionamiento de la bañera rebosante

Revise todas las conexiones eléctricas y verifique que haya alimentación eléctrica a la unidad.

Verifique que las conexiones de unión a la bomba, a las válvulas de mariposa y al calentador en
línea estén bien apretadas a mano. Verifique que el área de la bañera y el canal de rebose estén
limpios y libres de partículas.

Coloque la rejilla metálica de succión sobre la tapa plástica de succión. Es posible que la bomba
cavite si la rejilla metálica no está en su lugar.

Llene el área de la bañera rebosante de manera que el agua desborde por el borde y fluya hacia el
canal de rebose. Siga llenando el área de la bañera hasta que los sensores del canal de rebose estén
totalmente cubiertos de agua, y que el nivel de agua alcance el rebosadero de desagüe.

Verifique que la luz verde del interruptor de control de la bomba parpadee automáticamente 1/2
minuto después de que los sensores del canal de rebose estén completamente sumergidos.

10. Pruebe el interruptor de control

Oprima el interruptor de control de la bomba para encender el motor/bomba e iniciar el ciclo de
hidroterapia. Una vez que la bomba/motor se encienda y el agua comience a circular, la luz se
iluminará en verde, permaneciendo encendida mientras la bañera rebosante esté en funcionamiento.

Con la unidad en funcionamiento, verifique que no haya fugas en las conexiones de la tubería.
Observe visualmente que el flujo de agua cascadee sobre el borde del área de la bañera verificando
que el flujo sea suave y uniforme en los cuatro lados y las esquinas.

Si el agua cascadea uniformemente por los cuatro lados del borde de la bañera, no será necesario
realizar más ajustes de nivelación.

Si es necesario realizar más ajustes, mantenga la bañera rebosante en funcionamiento y gire las patas
ajustables hacia arriba o hacia abajo con la llave incluida de 7/8″. Verifique que la unidad esté
apoyada sobre las cuatro patas ajustables.

Verifique que las luces de cromoterapia funcionen (si corresponde). Para encender las luces, oprima
el interruptor de cromoterapia (ubicado en el extremo opuesto del interruptor principal). Al
encenderse, las luces recorrerán la secuencia de colores. Oprima el interruptor de control de las
luces por segunda vez. La secuencia de luces debe detenerse y las luces deben permanecer en un
color. Vuelva a oprimir el interruptor de las luces y las luces se apagarán.

Verifique una vez más que no haya fugas en las conexiones de las tuberías.

Vuelva a oprimir el interruptor del control de la bomba para apagar la bañera. La luz verde del
interruptor de control de la bomba empezará a parpadear automáticamente (tras aproximadamente
1/2 minuto) hasta que la bañera rebosante se vacíe o se vuelva a activar.

1019731-2-D Español-14 Kohler Co.

Pruebe el interruptor de control (cont.)

NOTA: Para más información acerca del funcionamiento de su bañera, consulte la sección ″Uso de su
bañera″.

¡IMPORTANTE! Provea el acceso adecuado a cada una de las cuatro patas ajustables hasta después de
haber realizado la prueba.

Kohler Co. Español-15 1019731-2-D

Encendido/
apagado del
calentador

Encendido/apagado principal

Encendido/
apagado del
calentador

Encendido/apagado principal

Modo efervescente

Selección
específica del
color de
cromoterapia

Ciclo de
cromoterapia

11. Pruebe el control remoto

NOTA: Hay dos tipos de control remoto disponibles: uno básico y otro con controles para la cromoterapia
y el hidromasaje efervescente. Determine el tipo de unidad que tiene y siga las instrucciones
correspondientes.

NOTA: El control remoto requiere dos pilas AAA. Para instalarlas o cambiarlas sólo tiene que destornillar
la base del control remoto.

La bañera rebosante viene equipada con un control remoto impermeable.

Oprima el botón de encendido y apagado principal para encender y apagar la bomba y las luces de
cromoterapia.

Para calentar el agua de la bañera rebosante mientras circula, oprima el icono del calentador para encenderlo
(de manera predeterminada, el calentador se enciende cuando la bomba se enciende). Vuelva a oprimir el
icono del calentador para apagarlo. El calentador no funcionará si la bomba está apagada. Si el calentador
está encendido, el interruptor de la bomba se iluminará en verde oscuro. Si el calentador está apagado, se
iluminará en verde-amarillo.

Para hacer que las luces de cromoterapia cambien de color, oprima el icono de ciclo de cromoterapia.

Para seleccionar un color de cromoterapia en particular, oprima el icono del color específico de
cromoterapia.

1019731-2-D Español-16 Kohler Co.

Sellador de
silicona

Cubierta acabada

Cubierta acabada

Sellador de
silicona

Material de pared
resistente al agua

Postes de 2x4

Cubierta Montaje bajo cubierta

Material de pared
resistente al agua

Postes de 2x4

12. Termine la cubierta o pared acabada

AVISO: Provea acceso sin restricciones para el mantenimiento de la bomba, el calentador en línea, las
patas ajustables y la caja de control. Se debe construir un panel de acceso que provea suficiente espacio
para el mantenimiento de la bomba, del calentador en línea y de la caja de control.

Proteja la superficie del producto. Cubra la estructura de postes de madera con material de pared
resistente al agua.

Mantenga el área del canal de rebose expuesta para permitir el acceso al rebosadero de desagüe y
facilitar la limpieza de dicha superficie.

Selle las uniones entre el borde de la bañera y el material impermeable de la pared o cubierta con
sellador de silicona.

Adhiera el material de pared resistente al agua con cinta y yeso.

Instale la pared acabada con el material resistente al agua.

Selle las uniones entre el borde del producto y el material de la pared acabada con sellador de
silicona.

13. Instale la guarnición de la grifería

Instale la guarnición de la grifería conforme a las instrucciones incluidas con la guarnición.

14. Limpieza después de la instalación

Al limpiar después de la instalación, no utilice productos de limpieza abrasivos, pues pueden
rayar y opacar la superficie de la bañera. Utilice agua tibia y detergente líquido para limpiar la
superficie.

Limpie las manchas difíciles de quitar, la pintura y el alquitrán con aguarrás o diluyente de pintura.

No permita que los productos de limpieza que contengan destilados de petróleo permanezcan en
contacto con ninguna superficie de la bañera por un largo período de tiempo. El yeso se puede

eliminar raspando con un canto de madera. No utilice raspadores de metal, cepillos de alambre ni
otras herramientas metálicas. Se puede utilizar un detergente en polvo con un trapo húmedo para
proporcionar una acción abrasiva suave en los residuos de yeso.

Kohler Co. Español-17 1019731-2-D

Desagüe del canal
de rebose

Sensores
del canal
de rebose

Agua

Borde del
área de la
bañera

15. Uso de su bañera

Llene la bañera rebosante

NOTA: Por favor, lea atentamente estos pasos antes de activar la bañera.

Verifique que la rejilla metálica de succión esté limpia y colocada correctamente sobre la tapa
plástica de succión.

Panel de control

Panel de control

NOTA: La temperatura del agua en la bañera no debe exceder 104°F (40°C), o de lo contrario, el calentador
no funcionará.

¡IMPORTANTE! Al igual que con cualquier otra bañera, entre en la bañera lentamente para evitar
derramar agua. Esto permitirá que el sistema desagüe correctamente el exceso de agua.

Llene la unidad de manera que el agua de la bañera se desborde al canal de rebose y al desagüe.
Los sensores del canal deben estar totalmente sumergidos en el agua.

La luz verde en el control de la bomba empezará a parpadear automáticamente 1/2 minuto después
de que los sensores se hayan cubierto de agua, indicando así que la unidad está lista para funcionar.

Secuencia de funcionamiento

Oprima el interruptor de control del motor/bomba para encenderlo e iniciar el funcionamiento.

Una vez que la bomba/motor se encienda y el agua comience a circular, la luz del interruptor de la
bomba cambiará a verde y permanecerá encendida mientras la bañera rebosante esté en
funcionamiento.

Verifique que la luz indicadora del calentador esté encendida durante el funcionamiento de la
bañera rebosante. Esta luz indicadora está situada debajo de la caja del calentador y cerca del
subpiso del lado de la bomba. Si la luz no se enciende cuando la bañera rebosante está en marcha,
intente restablecer la alimentación eléctrica (reset) del GFCI/ELCB.

Vuelva a oprimir el interruptor del control de la bomba para apagar la bañera rebosante. La luz
verde del interruptor de control de la bomba comenzará a parpadear automáticamente (tras
aproximadamente 1/2 minuto) hasta que la bañera rebosante se vacíe por debajo de los sensores del
canal de rebose o se vuelva a activar.

NOTA: Un temporizador integrado apaga la bañera automáticamente después de 20 minutos de
funcionamiento.

Oprima de nuevo el interruptor de control de la bomba para encender el motor/bomba e iniciar el
funcionamiento.

1019731-2-D Español-18 Kohler Co.

Uso de su bañera (cont.)

Presione el interruptor de control ″On/Off″ para encender el motor/bomba e iniciar el
funcionamiento.

Una luz anaranjada en el interruptor de control ″On/Off″ se encenderá temporalmente, para indicar
el inicio del modo de funcionamiento.

Una vez que el motor/bomba se encienda y el agua comience a circular, la luz cambiará a verde,
permanecerá encendida mientras la bañera rebosante esté en funcionamiento.

Verifique que la luz indicadora del calentador esté encendida durante el funcionamiento de la
bañera rebosante. Esta luz indicadora está situada debajo de la caja del calentador y cerca del
subpiso del lado de la bomba. Si la luz no está encendida durante el funcionamiento de la bañera
rebosante, oprima el botón de restablecer (reset) ubicado a la derecha de la luz indicadora, en la caja
del calentador.

Oprima nuevamente el interruptor ″On/Off″ para apagar la bañera rebosante. La luz anaranjada en
el interruptor de ″On/Off″ se encenderá temporalmente, para indicar el final del modo de
funcionamiento. La luz verde en el interruptor de control ″On/Off″ comenzará a parpadear hasta
que la bañera rebosante se vacíe por debajo de los sensores del canal o se vuelva a activar.

NOTA: Un temporizador integrado apaga la bañera automáticamente después de 20 minutos de
funcionamiento.

16. Funcionamiento de las luces de cromoterapia (si está equipada)

NOTA: Estas instrucciones se refieren solamente al uso del panel de control montado. Para más
información, consulte la sección ″Pruebe el control remoto″.

Si las luces de cromoterapia están apagadas, oprima el botón del panel de control (situado en el
extremo opuesto de la bañera rebosante). Las luces de cromoterapia empezarán a cambiar de color
(modo de barrido).

Cuando las luces de cromoterapia estén en modo de barrido, puede seleccionar un color con sólo
oprimir el botón de control.

Una vez seleccionado un color, oprima el botón de control para apagar las luces de cromoterapia.

17. Procedimientos para resolver problemas

Para obtener servicio cubierto por la garantía, póngase en contacto con el vendedor o el distribuidor
mayorista. Esta guía para resolver problemas está diseñada únicamente para proporcionar ayuda general.
Todos los problemas eléctricos deben ser resueltos por un representante de servicio autorizado de Kohler o
un electricista calificado. Para obtener servicio cubierto por la garantía, póngase en contacto con el vendedor
o el distribuidor mayorista.

Síntomas Causas probables Acción recomendada

1. La luz verde del

interruptor de control
″On/Off″ se enciende de
forma intermitente antes
de que la bañera esté
llena de agua.

A. El surtidor vierte el agua

directamente en el canal de
rebose.

B. Una o ambas válvulas de

mariposa no funcionan.

C. El control no funciona. C. Verifique el cableado o reemplace

A. Ajuste o reinstale el surtidor para

que llene directamente dentro de
la bañera. Consulte al
vendedor/instalador.

B. Verifique el cableado de la

válvula de mariposa o reemplace
las válvulas de mariposa.
Consulte al vendedor/instalador.

el control. Consulte al
vendedor/instalador.

Kohler Co. Español-19 1019731-2-D

Procedimientos para resolver problemas (cont.)

Síntomas Causas probables Acción recomendada

2. La unidad no se enciende. A. La unidad no tiene alimentación

3. El agua no cascadea

uniformemente de todo el
borde del área de la
bañera.

4. La unidad se detiene

automáticamente antes de
18 minutos.

5. Funcionamiento ruidoso. A. La rejilla metálica de succión no

eléctrica.

B. El agua no cubre los sensores del

canal de rebose.

C. El interruptor de control ″On/Off″

no se enciende ni parpadea
cuando la bañera está en
funcionamiento o llena según se
indica.

D. El motor/bomba no funciona. D. Repare o reemplace el

E. El control no funciona. E. Verifique el cableado o reemplace

A. La unidad no está nivelada. A. Nivele la unidad usando la llave

B. Los puertos de la bañera están

obstruidos.

C. La rejilla metálica de succión está

obstruida.

A. El interruptor de circuito GFCI o

ELCB se ha disparado.

B. El motor se ha sobrecalentado,

activando el dispositivo de
protección.

C. Durante el funcionamiento, el

nivel del agua desciende por
debajo de los sensores del canal
de rebose (el anillo ″amarillo″ del
interruptor de la bomba se
ilumina intermitentemente).

está colocada sobre la tapa
plástica de succión.

A. Restablezca la alimentación

eléctrica a la unidad, o solucione
el problema que ha causado el
corte de alimentación eléctrica.
Consulte al vendedor/instalador.

B. Llene la bañera hasta que el agua

se desborde por el borde de la
bañera, al canal de rebose, y
cubra los sensores del canal de
rebose. Se recomienda llenar
hasta el rebosadero de desagüe.

C. Verifique el cableado o reemplace

el interruptor de control
″On/Off″. Consulte al
vendedor/instalador.

motor/bomba. Consulte al
vendedor/instalador.

el control. Consulte al
vendedor/instalador.

provista para girar las patas
ajustables hacia arriba o hacia
abajo según sea necesario.

B. Elimine la obstrucción.

C. Limpie la rejilla metálica de

succión.

A. Identifique la causa de la pérdida

a tierra y solucione el problema.
Consulte al vendedor/instalador.

B. Verifique que las ventilaciones

del motor no estén obstruidas.
Deje enfriar el motor y luego
elimine la obstrucción.
Verifique que la rejilla metálica
de succión no esté tapada, y deje
enfriar el motor antes de volver a
encenderlo.
Verifique que no haya
obstrucciones en los puertos de
la bañera. Retire la obstrucción y
deje enfriar el motor antes de
volver a encenderlo.

C. Llene la bañera hasta que el agua

se desborde por el borde de la
bañera, al canal de rebose, y
cubra los sensores del canal de
rebose. Se recomienda llenar
hasta el rebosadero de desagüe.
Asegúrese de que el tapón de
desagüe se cierre correctamente.

A. Coloque la rejilla metálica de

succión sobre la tapa plástica de
succión para evitar la cavitación.

1019731-2-D Español-20 Kohler Co.

Procedimientos para resolver problemas (cont.)

Síntomas Causas probables Acción recomendada

B. El nivel de agua en el canal de

rebose es insuficiente.

B. Llene la bañera hasta que el agua

se desborde por el borde de la
bañera, al canal de rebose, y
cubra los sensores del canal de
rebose. Se recomienda llenar
hasta el rebosadero de desagüe.
Asegúrese de que el tapón de
desagüe se cierre correctamente.

C. El motor/bomba hace ruido. C. Asegúrese de que se hayan

cortado las cintas metálicas del
motor/bomba.

6. La temperatura del agua

desciende notablemente
durante los 20 minutos de
funcionamiento.

A. El disyuntor de seguridad del

calentador se ha disparado. La luz
indicadora debe permanecer
encendida durante el

A. Presione el botón de restablecer

la corriente eléctrica (reset) del
interruptor GFCI o ELCB.

funcionamiento.

B. El calentador no funciona. B. Verifique el cableado o reemplace

el calentador. Consulte al
vendedor/instalador.

7. Las luces de cromoterapia

no funcionan.

A. El arnés de cableado está dañado. A. Verifique el cableado o reemplace

el control. Consulte al
vendedor/instalador.

B. El control no funciona. B. Reemplace el arnés de cables.

Consulte al vendedor/instalador.

8. El control remoto no

funciona.

A. Pilas mal instaladas o

descargadas.

A. Reemplace las pilas.

B. El control no funciona. B. Reemplace el arnés de cables.

Consulte al vendedor/instalador.

C. El control remoto no se ha

programado correctamente.

C. Consulte la guía del usuario o el

manual de mantenimiento.

D. El control remoto no funciona. D. Reemplace el control remoto.
E. El interruptor de control no

E. Reemplace el control.

funciona.

9. El agua no llega al borde

de la bañera una vez

A. La unidad no tiene alimentación

eléctrica.

A. Active la alimentación eléctrica.

llena.

B. Los cables de la sonda de nivel

están sueltos.

C. Las válvulas de mariposa no

funcionan.

B. Revise/vuelva a conectar el

cableado.

C. Verifique los cables; cambie las

válvulas de mariposa si es
necesario.

D. El interruptor de control no

D. Reemplace el control.

funciona.

Kohler Co. Español-21 1019731-2-D

1019731-2-D

1019731-2-D

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

©2008 Kohler Co.

1019731-2-D
