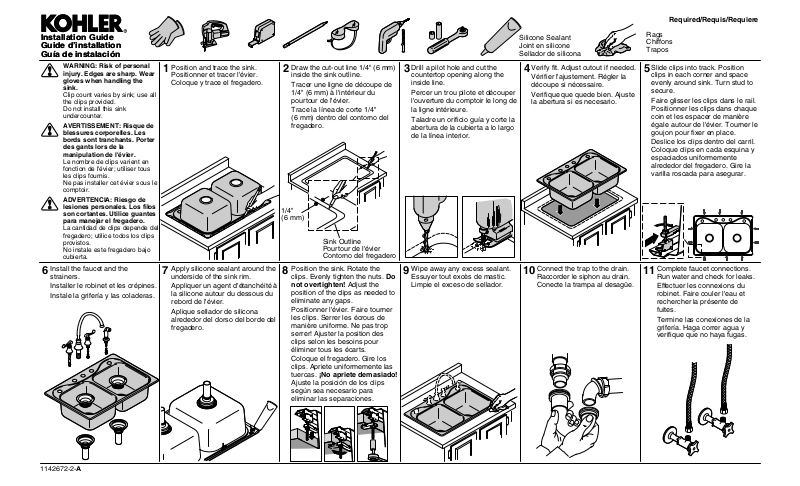

Required/Requis/Requiere
Installation Guide
Installation Guide
Guide d’installation
Guide d’installation
Guía de instalación
Guía de instalación
WARNING: Risk of personal
injury. Edges are sharp. Wear
gloves when handling the
sink.
Clip count varies by sink; use all
the clips provided.
Do not install this sink
undercounter.
AVERTISSEMENT: Risque de
blessures corporelles. Les
bords sont tranchants. Porter
des gants lors de la
manipulation de l'évier.
Le nombre de clips varient en
fonction de l'évier; utiliser tous
les clips fournis.
Ne pas installer cet évier sous le
comptoir.
ADVERTENCIA: Riesgo de
lesiones personales. Los filos
son cortantes. Utilice guantes
para manejar el fregadero.
La cantidad de clips depende del
fregadero; utilice todos los clips
provistos.
No instale este fregadero bajo
cubierta.
Install the faucet and the
strainers.
Installer le robinet et les crépines.
Instale la grifería y las coladeras.
Position and trace the sink.
1342
Positionner et tracer l'évier.
Coloque y trace el fregadero.
1/4"
(6 mm)
Apply silicone sealant around the
underside of the sink rim.
Appliquer un agent d'étanchéité à
la silicone autour du dessous du
rebord de l'évier.
Aplique sellador de silicona
alrededor del dorso del borde del
fregadero.
Draw the cut-out line 1/4" (6 mm)
inside the sink outline.
Tracer une ligne de découpe de
1/4" (6 mm) à l'intérieur du
pourtour de l'évier.
Trace la línea de corte 1/4"
(6 mm) dentro del contorno del
fregadero.
1/4"
(6 mm)
Sink Outline
Pourtour de l'évier
Contorno del fregadero
Position the sink. Rotate the
clips. Evenly tighten the nuts. Do
not overtighten! Adjust the
position of the clips as needed to
eliminate any gaps.
Positionner l'évier. Faire tourner
les clips. Serrer les écrous de
manière uniforme. Ne pas trop
serrer! Ajuster la position des
clips selon les besoins pour
éliminer tous les écarts.
Coloque el fregadero. Gire los
clips. Apriete uniformemente las
tuercas. ¡No apriete demasiado!
Ajuste la posición de los clips
según sea necesario para
eliminar las separaciones.
Drill a pilot hole and cut the
countertop opening along the
inside line.
Percer un trou pilote et découper
l'ouverture du comptoir le long de
la ligne intérieure.
Taladre un orificio guía y corte la
abertura de la cubierta a lo largo
de la línea interior.
Wipe away any excess sealant.
9678
Essuyer tout excès de mastic.
Limpie el exceso de sellador.
Silicone Sealant
Joint en silicone
Sellador de silicona
Verify fit. Adjust cutout if needed.
Vérifier l'ajustement. Régler la
découpe si nécessaire.
Verifique que quede bien. Ajuste
la abertura si es necesario.
Connect the trap to the drain.
10
Raccorder le siphon au drain.
Conecte la trampa al desagüe.
Rags
Chiffons
Trapos
Slide clips into track. Position
5
clips in each corner and space
evenly around sink. Turn stud to
secure.
Faire glisser les clips dans le rail.
Positionner les clips dans chaque
coin et les espacer de manière
égale autour de l'évier. Tourner le
goujon pour fixer en place.
Deslice los clips dentro del carril.
Coloque clips en cada esquina y
espaciados uniformemente
alrededor del fregadero. Gire la
varilla roscada para asegurar.
Complete faucet connections.
11
Run water and check for leaks.
Effectuer les connexions du
robinet. Faire couler l'eau et
rechercher la présente de
fuites.
Termine las conexiones de la
grifería. Haga correr agua y
verifique que no haya fugas.
1142672-2-A
