Installation Guide
Hi-Flow Valve System with Diverter
K-438
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1054252-2-C
Tools and Materials
Propane
Torch
5/8" OD
Copper Tubing
(1/2" Nominal)
Solder
Adjustable
Wrench
Pipe
Wrench
Hacksaw or
Tubing Cutter
Cloth Towel
Before You Begin
NOTICE: Leave the cap on the diverter until the spout from the
bath faucet trim is ready to be installed. The diverter is an O-ring
sealing surface which may be damaged when unprotected.
NOTE: This product is for finished deck-mount or finished
rim-mount installations only.
NOTE: Instructions are given for installations with 8″ (20.3 cm)
centers. For wider installations, adjust all roughing-in dimensions
and copper tube lengths accordingly.
NOTE: The installation of water hammer arrestors are not required,
but are recommended. Installing water hammer arrestors may
reduce or eliminate the possibility of water hammer when the user
turns the handles to the ON or OFF position.
Observe all local plumbing and building codes.
Shut off the water supply.
Protect the surface of the deck/rim during the installation.
Products purchased separately may change valve placement and
alignment.
Provide an access panel to the valves for servicing.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
1054252-2-C 2 Kohler Co.
Finished
Deck-Mount
Installation
1-13/16"
(4.6 cm) D.
1-1/2"
(3.8 cm) D.
1-1/8"
(2.9 cm) D.
5/8" OD
Copper Tubing
Supplied By
Installer
*Dimension allows +/-1/4" (6 mm) handle adjustment during
handle trim installation.
X = Distance from centerline of spout inlet to front of spout base
Y = Distance between valve body centerlines varies. Minimum
1-5/16"
(3.3 cm) D.
Y
8" (20.3 cm) Min
plus 1/2" (1.3 cm).
distance is 8" (20.3 cm).
1-1/2" (3.8 cm) D.
1-5/16" (3.3 cm) D.
5/8" OD
1/2" Nominal
X
*1-1/4"
(3.2 cm)
1/4" (6 mm) to
3-1/4" (8.3 cm)
Max
1. Prepare the Site
Install or relocate the water supplies as needed.
If the deck/rim thickness is less than 1/4″ (1.3 cm), install 1/2″
exterior grade plywood to the underside of the deck/rim.
Finished
Rim-Mount
Installation
1/4"
(6 mm)
to
3-1/4"
(8.3 cm)
Max
NOTE: Before drilling the mounting holes for the spout and valve
body on the deck/rim, ensure that the mounting holes will not be
oversized. The diverter and valve bodies require adequate base
material strength and maximum contact area with the deck/rim.
When drilling mounting holes on the deck/rim, the maximum
diameter of the holes for the diverter and valve bodies should be
1-1/2″ (3.8 cm).
For 8″ (20.3 cm) centers: Cut two 1-1/16″ (2.7 cm) pieces of
copper tubing.
For wider installations: Cut the two pieces of copper tubing to fit
the actual installation.
Kohler Co. 3 1054252-2-C
Rubber
Washer
Assemble
Mount
Threaded
Sleeve
Fiber
Washer
Nut
Valve
Body
Diverter
Copper Tube
Collar
1"
(2.5 cm)
2. Install the Valve System
IMPORTANT! Do not solder the connections during this step.
Assemble
With the flange side facing up, thread a nut onto each valve body.
Slide a fiber washer onto each valve body.
NOTE: For rim/deck thicknesses less than 1/4″ (6 mm), two rubber
washers are required. For rim/deck thicknesses greater than 1/4″ (6
mm), one rubber washer is required.
Depending on the thickness of the rim or deck, slide one or two
rubber washers onto each valve body.
Insert the copper tubes between the valve bodies and diverter.
Mount
With the valve body marked ″COLD″ on the right, insert the
valve system through the mounting holes from the underside of
the deck/rim.
With the flange side facing up, place a collar on each valve body.
Thread each collar down at least 1″ (2.5 cm) from the top thread.
Install a threaded sleeve on each valve body until the sleeve
bottoms on the valve body.
Back up the collar until it contacts the threaded sleeve.
1054252-2-C 4 Kohler Co.
Collar
Nut
Solder copper
tubes.
3. Connect the Supplies
Tighten the nuts on each valve body from underneath the
deck/rim.
Solder the copper tubes to the valve bodies and diverter.
Solder the spout supply tube (not shown) to the diverter.
If desired, install water hammer arrestors (not supplied) in the
hot and cold water tubes near the valve bodies (not shown).
Solder the hot and cold water tubes to the valve body inlets (not
shown). Make sure that the cold supply is on the right side.
Kohler Co. 5 1054252-2-C
Plaster Guard
Cap
Close Hot
Close
Cold
Diverter
Plug
4. Installation Checkout
Ensure that the valves are in the closed position. Turn the cold
valve fully counterclockwise. Turn the hot valve fully clockwise.
Turn on the main water supply.
Check the complete installation for leaks with the valves closed
and open. Repair leaks as needed.
Close both valves and turn off the main water supply.
WARNING: Risk of personal injury. To prevent water spray,
wrap a cloth towel around the diverter before loosening the
diverter plug. Water will purge from the diverter when you
remove the diverter plug.
Wrap a cloth towel around the diverter, then carefully loosen the
diverter plug to remove pressure.
Retighten the diverter plug to the diverter.
Install a plaster guard (provided) over each valves and install the
cap (provided) over the diverter.
NOTE: Remove the cap from the diverter just before the spout from
the bath faucet trim will be installed.
Begin the bath faucet trim installation. Refer to the bath faucet
trim manufacturer’s instructions.
1054252-2-C 6 Kohler Co.
Guide d’installation
Système de valve High-flow avec inverseur
Outils et matériels
Chalume
au à
propane
Tuyauterie en
cuivre Ø 5/8"Ext
(1/2" nominal)
Soudure
Clé à
molette
Clé à tuyau
Scie à métaux
ou coupe tubes
Serviette
Avant de commencer
AVIS : Laisser le couvercle sur l’inverseur jusqu’à ce que la garniture
du bec de baignoire soit prête à être installée. Cet inverseur est une
surface d’étanchéité par joint torique qui pourrait être endommagée
si elle n’est pas protégée.
REMARQUE : Ce produit est pour des installations sur comptoir fini
ou garniture finie uniquement.
REMARQUE : Des instructions correspondent aux installations avec
des centres de 8″ (20,3 cm). Pour des installations plus larges, ajuster
les dimensions d’installation et la longueur de la tuyauterie en
cuivre en conséquence.
REMARQUE : L’installation d’un antibélier n’est pas requise mais
recommandée. L’installation d’un antibélier pourrait réduire ou
éliminer la possibilité de cette action lorsque l’utilisateur tourne les
poignées en position OUVERT ou FERMÉ.
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau.
Protéger la surface du comptoir/garniture pendant l’installation.
Kohler Co. Français-1 1054252-2-C
Avant de commencer (cont.)
Des produits achetés séparément peuvent influencer
l’emplacement et l’alignement de la valve.
Fournir un panneau d’accès au service des valves.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
1054252-2-C Français-2 Kohler Co.
Installation
sur comptoir
fini
Ø 1-13/16"
(4,6 cm)
Ø 1-1/2"
(3,8 cm)
Ø 1-1/8"
(2,9 cm)
Tuyautrerie en
cuivre fourni par
l'installateur de
Ø Ext 5/8".
*La dimension permet un réglage de +/-1/4" (6 mm) de la
poignée durant l'installation de la garniture de poignée.
X= Distance de la ligne centrale de l'entrée de bec à l'avant de
Y= La distance entre les lignes centrales de corps de valve
Ø 1-5/16"
(3,3 cm)
Y
8" (20,3 cm) Min.
la base du bec plus 1/2" (1,3 cm).
varie. La distance minimum est de 8" (20,3 cm).
Ø 1-1/2" (3,8 cm)
Ø 1-5/16" (3,3 cm)
*1-1/4"
(3,2 cm)
1/4" (6 mm) à
2-1/8" (5,4 cm)
Max
Ø Ext. 5/8
1/2" Nominal
X
1. Préparer le site
Installer ou déplacer les alimentations d’eau au besoin.
Si l’épaisseur du comptoir/garniture est moins de 1/4″ (1,3 cm),
installer du contreplaqué de 1/2″ extérieur en-dessous du
comptoir/garniture.
Installation
sur rebord
fini
1/2"
(1,3 mm)
à
2-1/8"
(5,4 cm)
Max
REMARQUE : Avant de percer les orifices de fixation du bec et le
corps de valve sur le comptoir/garniture, s’assurer qu’ils ne soient
pas trops grands. L’inverseur et les corps de valve nécessitent un
support solide adéquat et un contact maximal avec le
comptoir/garniture.
Lors du forgae des orifices de fixation dans le
comptoir/garniture, le diamètre maximum des orifices de
l’inverseur et des corps de valve devrait être de 1-1/2″ (3,8 cm).
Pour des centres de 8″ (20,3 cm): Découper deux pièces de
tuyauterie en cuivre de 1-1/16″ (2,7 cm).
Pour des installations plus larges: Découper deux pièces de
tuyauterie en cuivre pour s’ajuster à l’installation actuelle.
Kohler Co. Français-3 1054252-2-C
Rondelle en
caoutchouc
Assembler
Monture
Manchon
fileté
Rondelle
en fibres
Écrou
Corps
de valve
Inverseur
Tube en cuivre
Collier
1"
(2,5 cm)

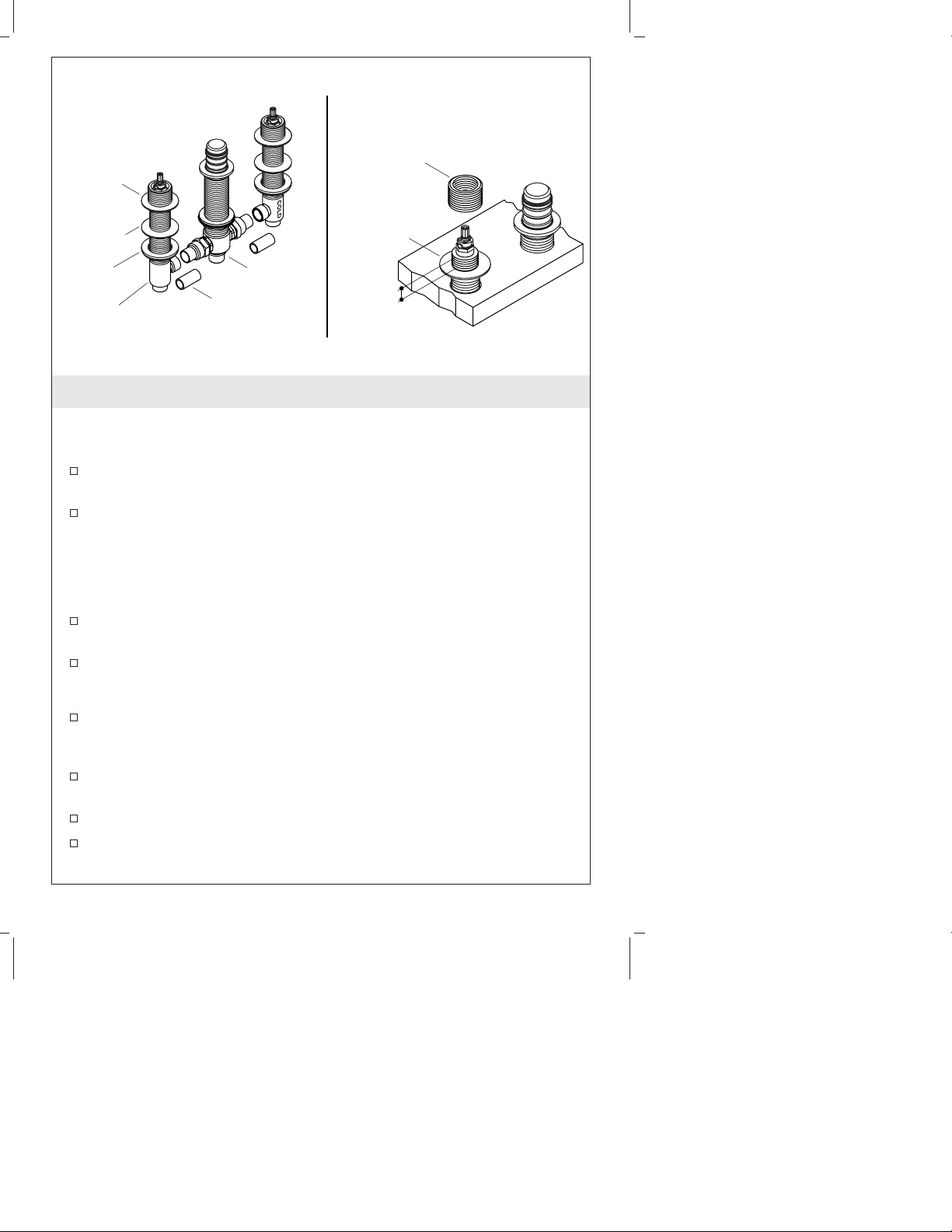

2. Installer le système de valve
IMPORTANT ! Ne pas souder les connexions à ce stade.
Assembler
Avec la bride orientée vers le haut, visser un écrou sur chaque
corps de valve.
Glisser une rondelle en fibres sur chaque corps de valve.
REMARQUE : Si l’épaisseur de la garniture/comptoir est inférieure
à 1/4″ (6 mm), deux rondelles en caoutchouc sont requises. Pour
une épaisseur de garniture/comptoir supérieure à 1/4″ (6 mm), une
rondelle en caoutchouc est requise.
Selon l’épaisseur de la garniture ou du comptoir, glisser une ou
deux rondelles en caoutchouc sur chaque corps de valve.
Insérer les tuyaux en cuivre entre les corps de valve et l’inverseur.
Monture
Avec le corps de valve marqué ″FROID″ sur la droite, insérer le
système de valve dans les orifices de fixation d’en-dessous du
comptoir/garniture.
Avec la bride orientée vers le haut, placer un collier sur chaque
corps de valve.
Visser chaque collier à au mojns 1″ (2.5 cm) du filetage supérieur.
Installer un manchon fileté sur chaque corps de robinet et visser
jusqu’au contact sur le corps de robinet.
1054252-2-C Français-4 Kohler Co.
Installer le système de valve (cont.)
Reculer le collier pour l’amener en contact avec le manchon fileté.
Kohler Co. Français-5 1054252-2-C
Collier
Écrou
Souder les tuyaux
d'alimentation.
3. Connecter les alimentations
D’en-dessous du comptoir/rebord, serrer les écrous sur chaque
corps de robinet.
Souder les tuyaux en cuivre aux corps de valve et à l’inverseur.
Souder le tuyau d’alimentation du bec (non illustré) sur
l’inverseur.
Selon le désir, installer des antibéliers (non fournis) dans les
tuyaux d’alimentation d’eau chaude et froide près des corps de
valve (non illustrés).
Souder les tuyaux d’alimentation d’eau chaude et d’eau froide
aux entrées de corps de valve (non illustrées). S’assurer que
l’alimentation d’eau froide soit du côté droit.
1054252-2-C Français-6 Kohler Co.
Renfort
en plâtre
Capuchon
Fermer
l'eau
chaude
Fermer
l'eau
froide
Bouchon
inverseur
4. Vérification de l’installation
S’assurer que les valves soient en position fermée. Tourner la
valve d’eau froide complètement vers la gauche. Tourner la valve
d’eau chaude complètement vers la droite.
Ouvrir l’alimentation d’eau principale.
Vérifier qu’il n’y ait pas de fuites dans l’installation avec les
valves fermées et ouvertes. Réparer les fuites au besoin.
Fermer les deux valves et l’alimentation principale d’eau.
AVERTISSEMENT : Risque de blessures corporelles. Afin
d’éviter que l’eau ne gicle, enrouler une serviette autour de
l’inverseur avant de desserrer le bouchon de l’inverseur.
L’eau purgera de l’inverseur lorsque le bouchon sera retiré.
Enrouler une serviette autour de l’inverseur, puis desserrer avec
précaution le bouchon pour libérer la pression.
Reserrer le bouchon de l’inverseur.
Installer un renfort en plâtre (fourni) sur chaque valve et le
bouchon (fourni) sur l’autre inverseur.
REMARQUE : Retirer le bouchon de l’inverseur juste avant
l’installation du bec de la garniture de robinet de baignoire.
Commencer l’installation de la garniture du robinet de baignoire.
Se référer aux instructions du fabricant de la garniture du robinet.
Kohler Co. Français-7 1054252-2-C
Guía de instalación
Sistema de válvulas de alto flujo con
desviador
Herramientas y materiales
Soplete de
propano
Tubo de cobre
de 5/8" D.E.
(1/2" nominal)
Suelda
Llave
ajustable
Llave para
tubos
Sierra para metales
o cortatubos
Toalla de tela
Antes de comenzar
AVISO: Deje colocada la tapa en el desviador hasta que esté listo
para instalar el surtidor de la guarnición de la grifería de la bañera.
El desviador es una superficie de sellado de arosello (O-ring) que
puede sufrir daños si no se protege.
NOTA: Este producto es para instalaciones de montaje en el borde
acabado o cubierta acabada solamente.
NOTA: Las instrucciones incluidas son para la instalación con
centros a 8″ (20,3 cm). Para instalaciones con los orificios a mayor
distancia, ajuste todas las dimensiones de instalación y las
longitudes de los tubos de cobre según corresponda.
NOTA: La instalación de amortiguadores de golpe de ariete no se
requiere pero se recomienda. La instalación de amortiguadores de
golpe de ariete puede reducir o eliminar la posibilidad de los golpes
de ariete cuando el usuario abra o cierre las manijas.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro de agua.
Proteja la superficie de la cubierta/borde durante la instalación.
Kohler Co. Español-1 1054252-2-C
Antes de comenzar (cont.)
Los productos adquiridos por separado pueden cambiar el lugar
de instalación de la válvula, así como la alineación.
Provea un panel de acceso a las válvulas para su mantenimiento.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1054252-2-C
Instalación de
montaje en
cubierta acabada
1-13/16"
(4,6 cm) D.
1-1/2"
(3,8 cm) D.
1-1/8"
(2,9 cm) D.
Tubo de cobre de
5/8" D.E. provisto
por el instalador
*La dimensión permite un ajuste de manija de +/-1/4" (6 mm)
durante la instalación de la guarnición de la manija.
X = Distancia desde la línea central de la entrada del surtidor
Y = La distancia entre líneas centrales de los cuerpos de
1-5/16"
(3,3 cm) D.
Y
8" (20.3 cm) Mín
hasta el frente de la base del surtidor más 1/2" (1,3 cm).
válvula puede variar. La distancia mínima es 8" (20,3 cm).
1-1/2" (3,8 cm) D.
1-5/16" (3,3 cm) D.
*1-1/4"
(3,2 cm)
1/4" (6 mm) a
2-1/8" (5,4 cm)
Máx
5/8" D.E.
1/2" Nominal
X
1. Prepare el sitio
Cuando sea necesario instale o cambie de lugar los suministros de
agua.
Si el espesor de la cubierta/borde es menor de 1/4″ (1,3 cm),
instale madera contrachapada para exteriores de 1/2″ al lado
inferior de la cubierta/borde.
Instalación
de montaje
en borde
acabado
1/2"
(1,3 mm)
a
2-1/8"
(5,4 cm)
Máx
NOTA: Antes de taladrar los orificios de montaje para el surtidor y
el cuerpo de válvula en la cubierta/borde, asegúrese de que los
orificios de fijación no sean demasiado grandes. El desviador y los
cuerpos de válvula requieren un material de apoyo que ofrezca una
resistencia adecuada y el máximo de contacto con la cubierta/borde.
Al taladrar los orificios de fijación en la cubierta/borde, el
diámetro máximo de los orificios para el desviador y los cuerpos
de válvula debe ser 1-1/2″ (3,8 cm).
Para centros de 8″ (20,3 cm): Corte dos tubos de cobre de 1-1/16″
(2,7 cm).
Para instalaciones más anchas: Corte dos tubos de cobre aptos
para la instalación real.
1054252-2-C Español-3 Kohler Co.
Arandela
de goma
Ensamble
Monte
Manga
roscada
Arandela
de fibra
Tuerca
Cuerpo
de la válvula
Desviador
Tubo de cobre
Collarín
1"
(2,5 cm)
2. Instale el sistema de válvulas
¡IMPORTANTE! En este paso, no suelde las conexiones.
Ensamble
Con el lado de brida hacia arriba, enrosque una tuerca en cada
cuerpo de válvula.
Deslice una arandela de fibra en cada cuerpo de válvula.
NOTA: Para un borde o cubierta de espesor menor de 1/4″ (6 mm),
se requieren dos arandelas de goma. Para un borde/cubierta de
espesor mayor de 1/4″ (6 mm), se requiere una arandela de goma.
Dependiendo del espesor del borde o cubierta, deslice una o dos
arandelas de goma en cada cuerpo de válvula.
Inserte los tubos de cobre entre los cuerpos de válvula y el
desviador.
Monte
Por debajo de la cubierta/borde y con el cuerpo de válvula
identificado con la palabra ″COLD″ a la derecha, inserte el
sistema de válvulas a través de los orificios de montaje.
Con el lado de brida hacia arriba, coloque un collarín en cada
cuerpo de válvula.
Enrosque cada collarín al menos 1″ (2,5 cm) desde la rosca
superior.
Kohler Co. Español-4 1054252-2-C
Instale el sistema de válvulas (cont.)
Instale una manga roscada en cada cuerpo de válvula hasta que
la manga llegue a fondo en el cuerpo de la válvula.
Desenrosque el collarín hasta que esté en contacto con la manga
roscada.
1054252-2-C Español-5 Kohler Co.
Collarín
Tuerca
Solde los tubos
de cobre.
3. Conecte los suministros
Apriete las tuercas en cada cuerpo de válvula por debajo de la
cubierta o el borde.
Suelde los tubos de cobre a los cuerpos de válvula y al desviador.
Suelde el tubo de suministro del surtidor (no se muestra) al
desviador.
Si lo desea, instale amortiguadores de golpe de ariete (no
provistos) en las líneas de suministro del agua fría y caliente
cerca de los cuerpos de válvula (no se muestran).
Suelde los tubos de agua fría y caliente a las entradas de los
cuerpos de válvula (no se muestran). Verifique que el suministro
de agua fría esté a la derecha.
Kohler Co. Español-6 1054252-2-C
Protector
de yeso
Tapa
Caliente
cerrada
Fría
cerrada
Tapón
del
desviador
4. Verificación de la instalación
Asegúrese de que las válvulas estén en la posición cerrada. Gire
la válvula de agua fría completamente a la izquierda. Gire la
válvula de agua caliente completamente a la derecha.
Abra el suministro principal de agua.
Revise la instalación completa para verificar que no haya fugas
con las válvulas cerradas y abiertas. Repare la fugas según sea
necesario.
Cierre ambas válvulas y el suministro principal de agua.
ADVERTENCIA: Riesgo de lesiones personales. Para evitar
que el agua rocíe, envuelva el desviador con una toalla de
tela antes de aflojar el tapón del desviador. Al quitar el tapón
del desviador se purgará el agua del desviador.
Envuelva el desviador con una toalla de tela, luego afloje con
cuidado el tapón del desviador para aliviar la presión.
Vuelva a apretar el tapón del desviador al desviador.
Instale un protector de yeso (provisto) sobre cada válvula e
instale la tapa (provista) en el desviador.
NOTA: Quite la tapa del desviador justo antes de instalar el surtidor
de la guarnición de la grifería de la bañera.
Comience la instalación de la guarnición de la grifería de la
bañera. Consulte las instrucciones del fabricante de la guarnición
de la grifería del la bañera.
1054252-2-C Español-7 Kohler Co.
1054252-2-C
1054252-2-C
1054252-2-C
USA/Canada: 1-800-4KOHLER
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
1054252-2-C
Loading...
