Thank You For Choosing Kohler Company

Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.

All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.

Please take a few minutes to review this guide. Pay special attention to
the care and cleaning instructions.

1092035-5-A 2 Kohler Co.

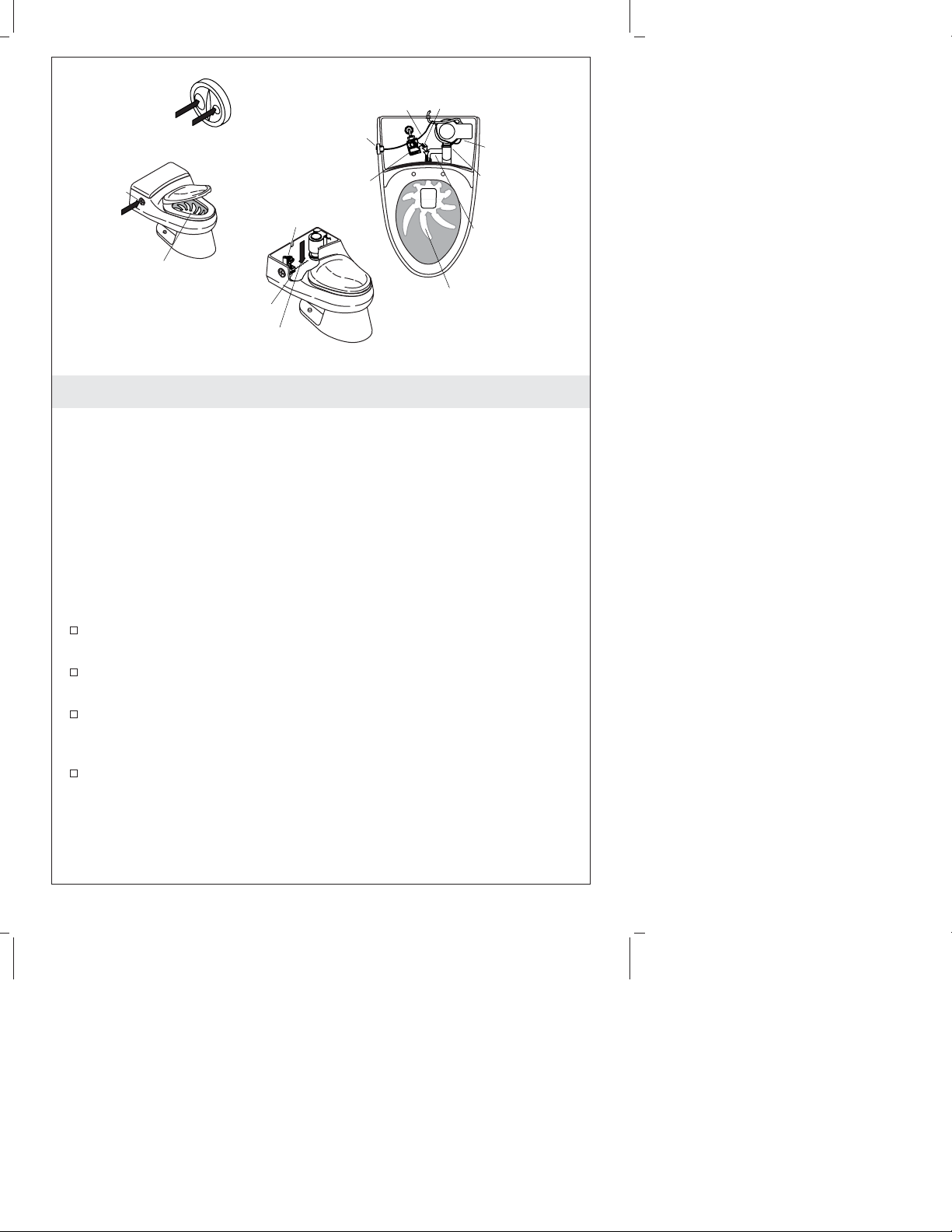

Long Flush

Short Flush

Trip
Button

Water Flow

Fill Valve

Refill Tube

Trip Button

Fill Valve
Assembly

Water Flow

Pump Flush
Assembly

Bowl Supply
Hose

Rim Supply
Hose

Float

Water Line

Water Flow

Theory of Operation

Operating Features

Your Kohler toilet is a one-piece toilet that flushes completely and
efficiently using only a small quantity of water. The operating system
uses an electric, motorized pump to create a thorough flush. The long
trip button selects a trip time that is adequate for heavy loads. An even
shorter flush, and less quantity of water is used when the short trip
button is used for light loads.

The operating system consists of the following basic component
groups:

The vitreous china bowl and tank, which directs the flushing
water flow and houses the system.

The pump, which houses the motor, electronic controls, and
impeller.

The fill valve, which refills the tank to the correct water line and
sends water to the bowl to establish proper trap seal depth after
each flush.

The trip button which initiates the flush and refill process. The
selected button determines how much water is flushed through
the bowl.

Kohler Co. 3 1092035-5-A

Theory of Operation (cont.)

Flush Cycle

The flush cycle consists of the following steps:

When either trip button is pressed, an electronic signal is sent to
the circuit board (which is safely housed within the pump).

This triggers a timing sequence that turns on the pump motor for
a specific length of time. The length of time depends upon which
trip button was pressed. The pump runs longer for a long flush.

The pump sends pressurized water to the front jet and rim
through the connecting hoses.

This initiates the siphon action in the bowl, and thoroughly
flushes the side walls.

As the water in the tank lowers during the pumping action, the
fill valve float drops.

This turns on the fill valve to refill the tank.
While the tank is filling, water is also sent through the refill tube

to return the bowl to the proper trap seal level.
After the pump turns off, the fill valve continues sending water to

both the tank and bowl (through the refill tube).
The fill valve turns off when water reaches the proper water line

in the tank.

Safety Features

Your Kohler toilet combines outstanding function, comfort, and
performance with remarkable style and class. It contains the following
specific safety features:

Your toilet exceeds ASME performance standards for
low-consumption toilets.

It was designed with a large glazed trapway to keep waste
moving without blockage.

Your Kohler toilet is scratch and abrasion-resistant. It is crafted
from a clay mixture that is fired at an intense heat to vitrify the
clay and fuse the glaze. Its surface won’t stain, discolor, rust, or
fade. Every component in your Kohler toilet is specifically
designed to increase the toilet’s useful life.

1092035-5-A 4 Kohler Co.

Safety Features (cont.)

The pump and toilets are listed by Underwriter’s Laboratory (UL)
for safety. The fill valve is approved by International Association
of Plumbing and Mechanical Officials (IAPMO) for use in this
system.

The pump motor and circuit board are sealed in a housing
separate from the impeller (which propels the water). The motor
turns the impeller by a magnetic coupling. This ensures a
separation between the impeller and the motor with electronic
controls. There are no gaskets or O-rings that can wear out and
allow water to leak into the motor compartment.

Your new toilet is designed to be flushed once every 70 seconds.
This feature assures adequate time for the tank to fill with water
and provides consistent operation of the motor. However, a
second flush can be made 35 seconds after the first flush. If you
activate the second flush at this interval, you must wait 105
seconds to activate a third flush. If you attempt a third flush
before the 105 seconds have elapsed, the toilet will not flush. This
is normal operation.

An overflow slot between the tank and bowl allows water to
drain into the bowl and out the trapway if the water level in the
tank becomes too high.

Care and Cleaning

WARNING: Risk of property or product damage. Do not use
in-tank cleaners in your toilet. Products containing chlorine
(calcium hypochlorite) can seriously damage fittings in the
tank. This damage can cause leakage and property damage.

Kohler Co. shall not be responsible or liable for any tank fitting
damage caused by the use of cleaners containing chlorine (calcium
hypochlorite).

For best results, keep the following in mind when caring for your
KOHLER product:

•

Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.

•

Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.

•

Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.

Kohler Co. 5 1092035-5-A

Care and Cleaning (cont.)

•

Do not allow cleaners to sit or soak on the surface.

•

Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.

•

Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.

•

For Artist Edition Toilets: Gold and Platinum used on decorative
products are like fine jewelry. Use only warm water to clean, and
dry with a soft cloth.

For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.

1092035-5-A 6 Kohler Co.

Fill Valve Body

Lug

Float
Elevation
Screw

Cover here to
prevent overspray.

Seal Diaphragm

Fill Valve Arm
Assembly

Float

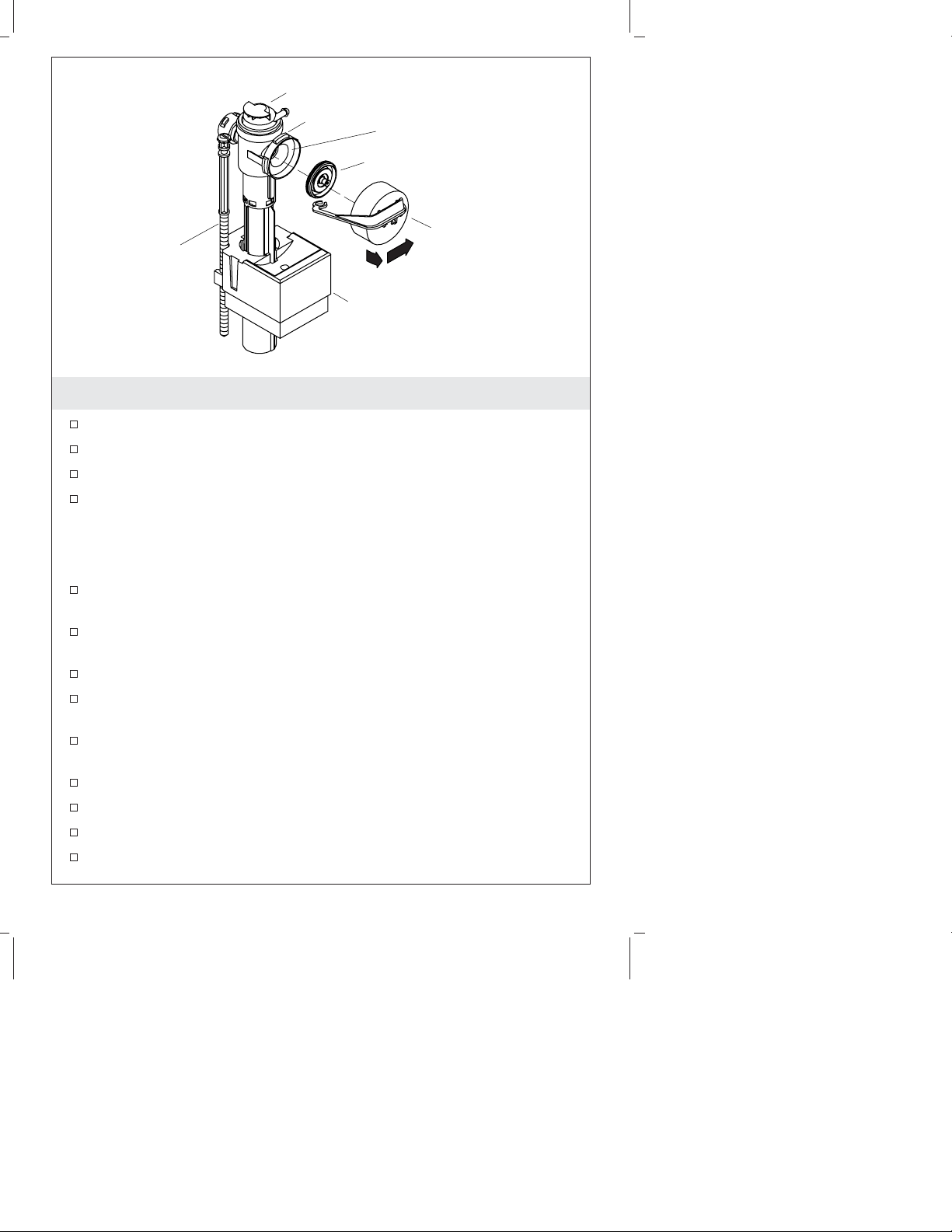

Unplugging the Fill Valve

Shut off the water supply.
Unplug the electrical plug for the toilet from the outlet.
Remove the tank cover.
Remove the fill valve arm assembly by rotating it 1/8 turn

counterclockwise.

NOTE: Hold the cup firmly as the water pressure may be high.

Cover the uncapped fill valve body opening with an inverted cup
in order to prevent water spray.

Turn the water supply on and off a few times in order to flush
out any blockage.

Shut off the water supply.
Use a damp cloth or sponge to remove any residue on the seal

diaphragm.
Replace the fill valve arm assembly and engage the lugs.
Rotate 1/8 turn clockwise.
Replace the tank cover.
Turn the water on.
Plug the electrical cord for the toilet into the outlet.
Test the toilet for proper operation.

Kohler Co. 7 1092035-5-A

Fill Valve
Riser

Coupling

Fill Valve
Riser

Coupling

Tube

Tube

Refill
Tube

Fill Valve
Assembly

Refill
Tube

Fill Valve
Assembly

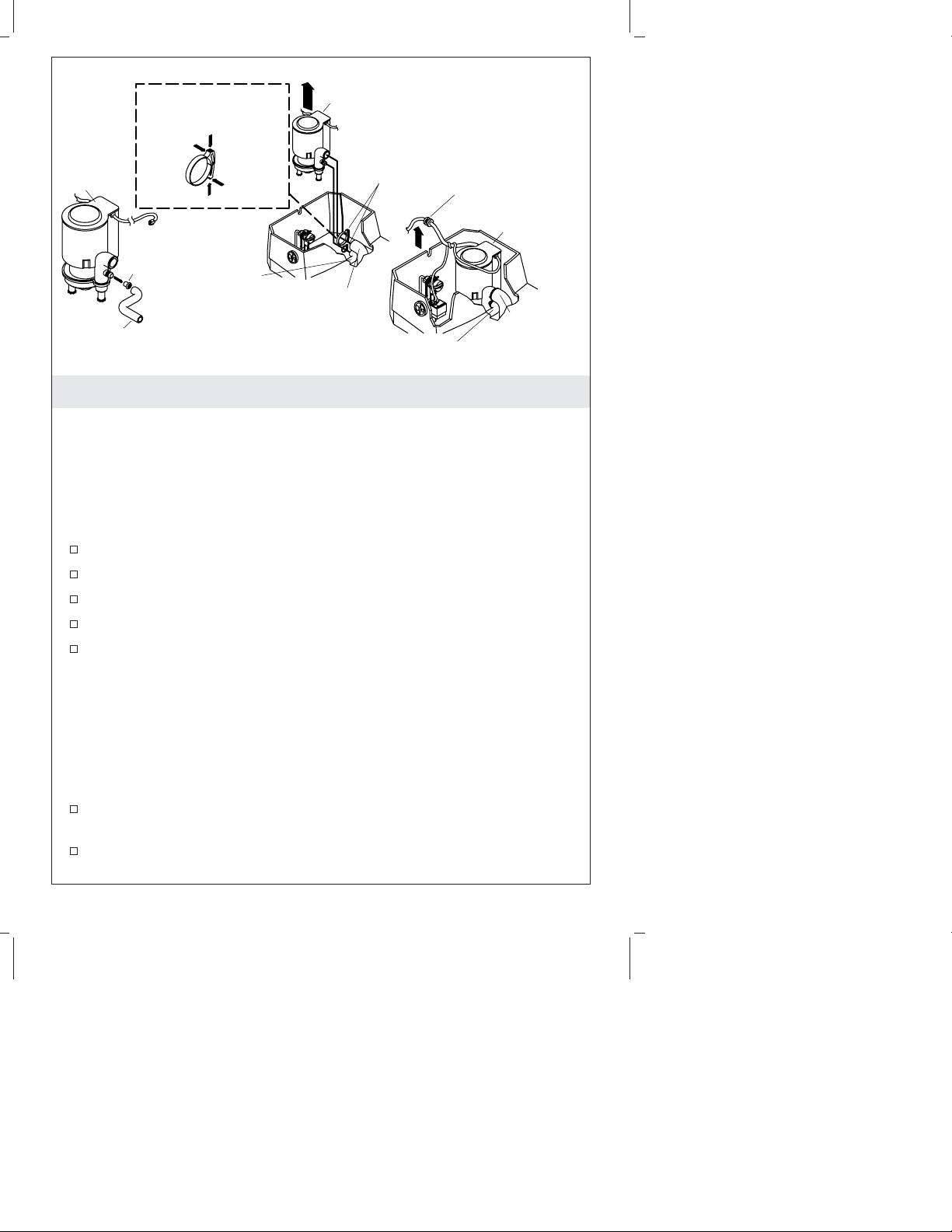

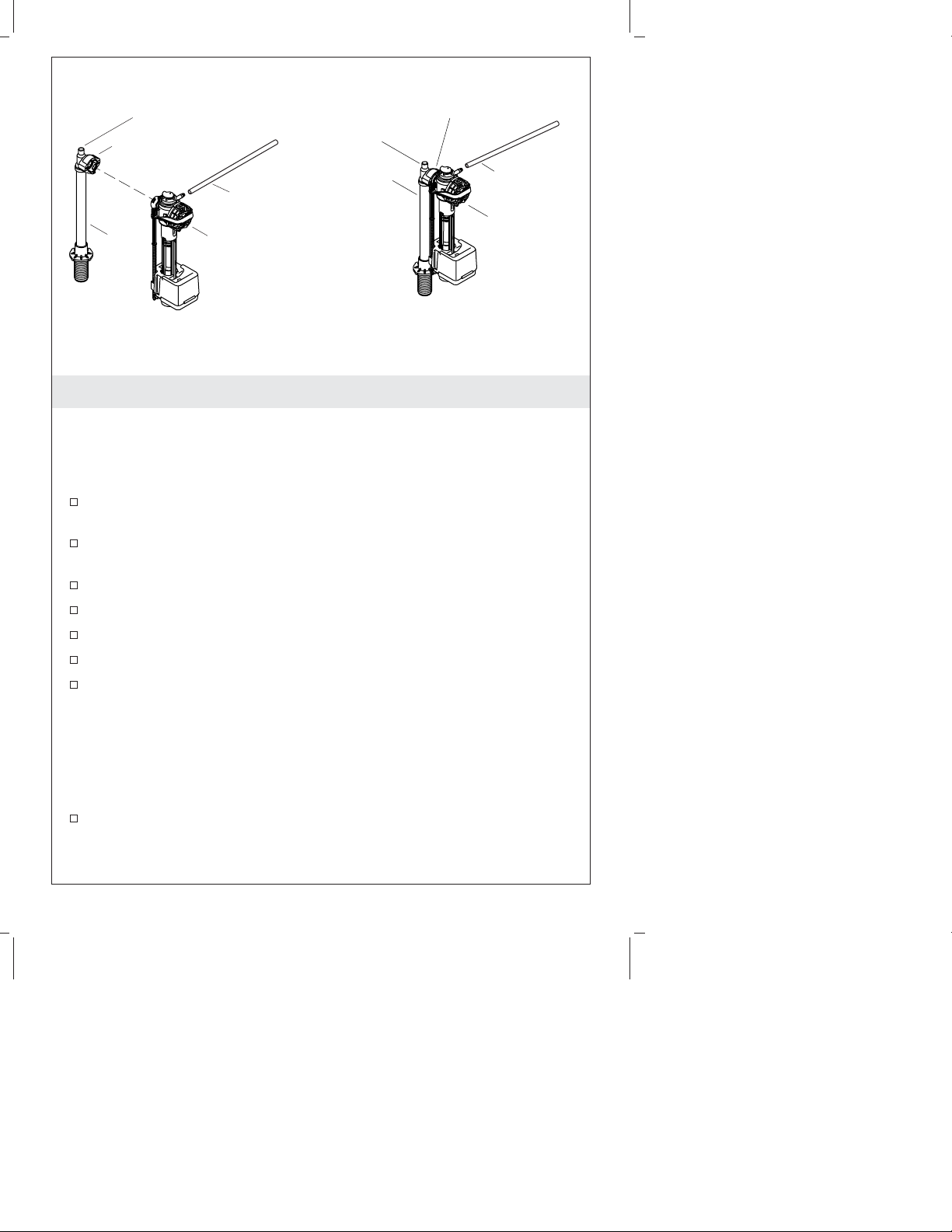

Removing Fill Valve Components

Remove the Fill Valve Assembly Leaving Fill Valve Riser in Place

Perform the following steps in order to remove only the fill valve
assembly:

Shut off the water supply.
Unplug the electrical plug for the toilet from the outlet.
Remove the tank cover.
Remove the refill tube from the fill valve assembly.
Grasp the blue coupling at the riser and turn it counterclockwise

1/8 turn.
Gently pull the fill valve assembly clear of the coupling.

Remove the Fill Valve Assembly Including the Fill Valve Riser

Perform the following steps to remove the fill valve including the riser:

Shut off the water supply.
Unplug the electrical plug for the toilet from the outlet.
Remove the tank cover.
Remove the refill tube from the fill valve assembly.
Remove the supply tubing, supply nut, washer, and locknut from

below the tank.

1092035-5-A 8 Kohler Co.

Removing Fill Valve Components (cont.)

Gently remove the fill valve and fill valve riser assembly.
If required, remove the washer from the bottom of the tank.

Kohler Co. 9 1092035-5-A

Fill Valve
Riser

Coupling

Fill Valve
Riser

Coupling

Tube

Tube

Refill
Tube

Fill Valve
Assembly

Refill
Tube

Fill Valve
Assembly

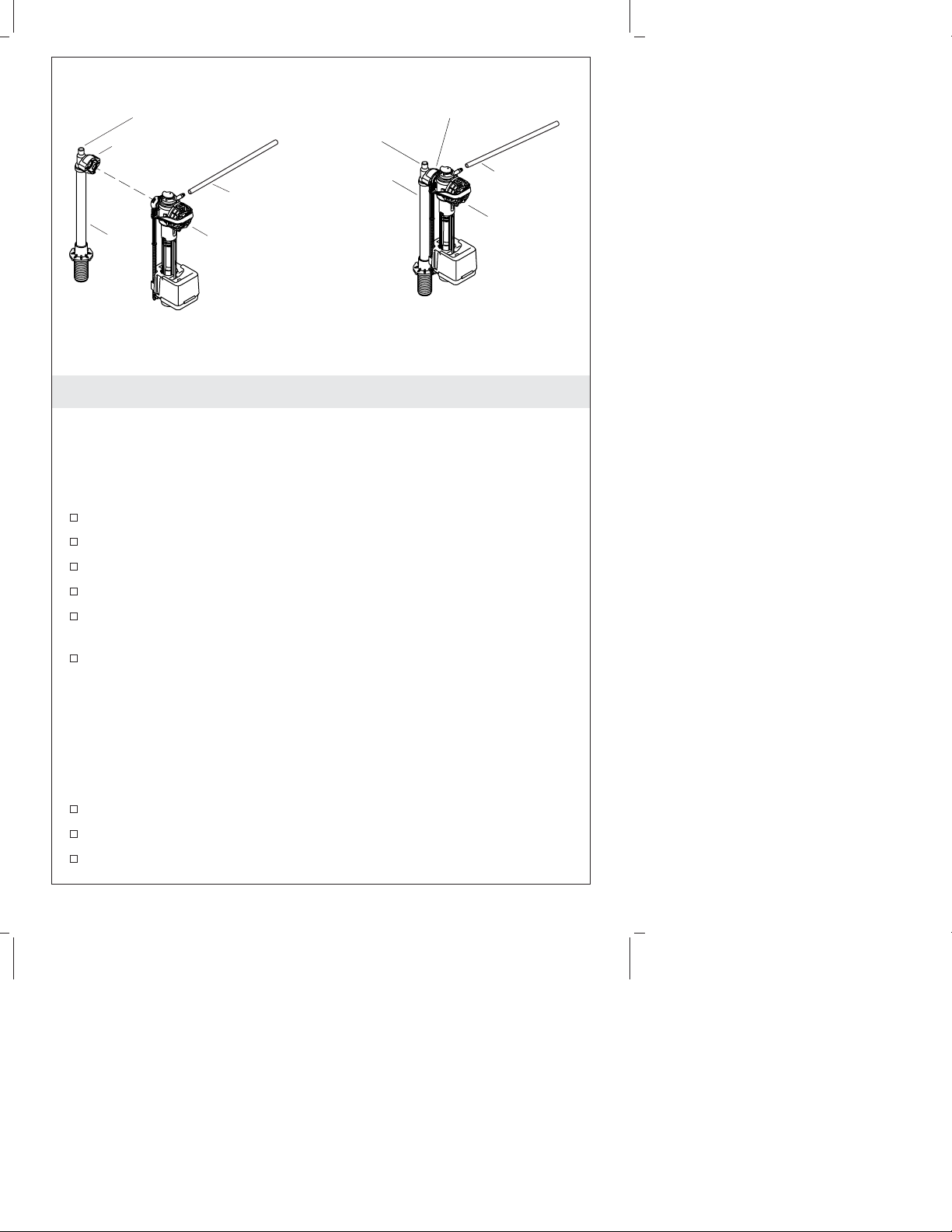

Replacing Fill Valve Components

Install the Fill Valve Assembly on the Riser

Perform the following steps in order to reassemble the fill valve
assembly on the fill valve body:

Carefully align the fill valve assembly with the coupling on the
riser.

Rotate the fill valve assembly clockwise 1/8 turn to fully engage
it.

Connect the refill tube to the fill valve assembly.
Replace the tank cover.
Turn the water on.
Plug the electrical cord for the toilet into the outlet.
Test the toilet for proper operation.

Install the Fill Valve Assembly and Fill Valve Riser Assembly

Perform the following steps to install the fill valve assembly in the
toilet:

If required, install or replace the washer at the bottom of the tank.
Insert the fill valve riser assembly into the hole in the tank.
Assemble the locknut, washer, and supply nut below the tank.

1092035-5-A 10 Kohler Co.

Replacing Fill Valve Components (cont.)

Insert the refill tube with the tube restrictor into the valve.
Turn the water on.

NOTE: The level in the tank may require adjustment in order to
provide enough water for the pump to operate for the flush
duration but not too much water to overflow into the bowl. If
required, adjust the float elevation by turning the long plastic screw.

Plug the electrical cord for the toilet into the outlet.
Test the toilet for proper operation.
Ensure that the tank refills to the proper level.
Install the tank cover.

Kohler Co. 11 1092035-5-A

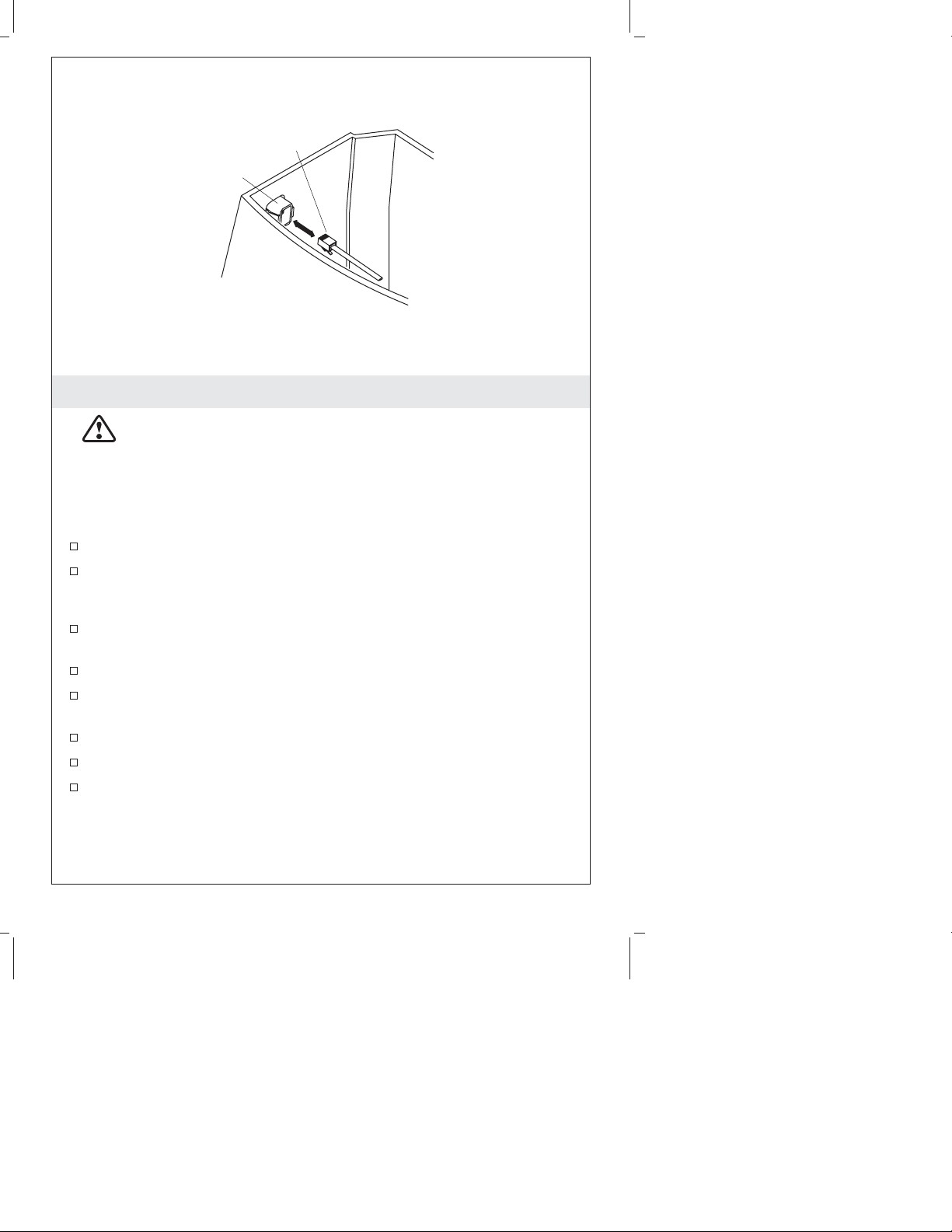

Modular Plug

Trip Button

Trip Button Wire Plug-In

CAUTION: Risk of property damage. Ensure that the
modular plug is completely dry before reconnecting. If it has
been submersed, wipe it down with a dry rag and let it dry.

Perform the following steps to reconnect the trip button wire to the
trip button:

Unplug the electrical plug for the toilet from the outlet.
Remove the tank cover.

NOTE: The modular jack and plug are similar to a modular
telephone jack and plug.

Align the modular plug into the modular jack of the trip button.
Push the plug into the jack until it snaps into place.
Position the wire so it is above the full water level in the tank.
Plug the electrical cord for the toilet into the outlet.
Test the toilet for proper operation.
Replace the tank cover.

1092035-5-A 12 Kohler Co.

Snap-Fit Fingers

Trip Button

Trip Button

Modular Plug

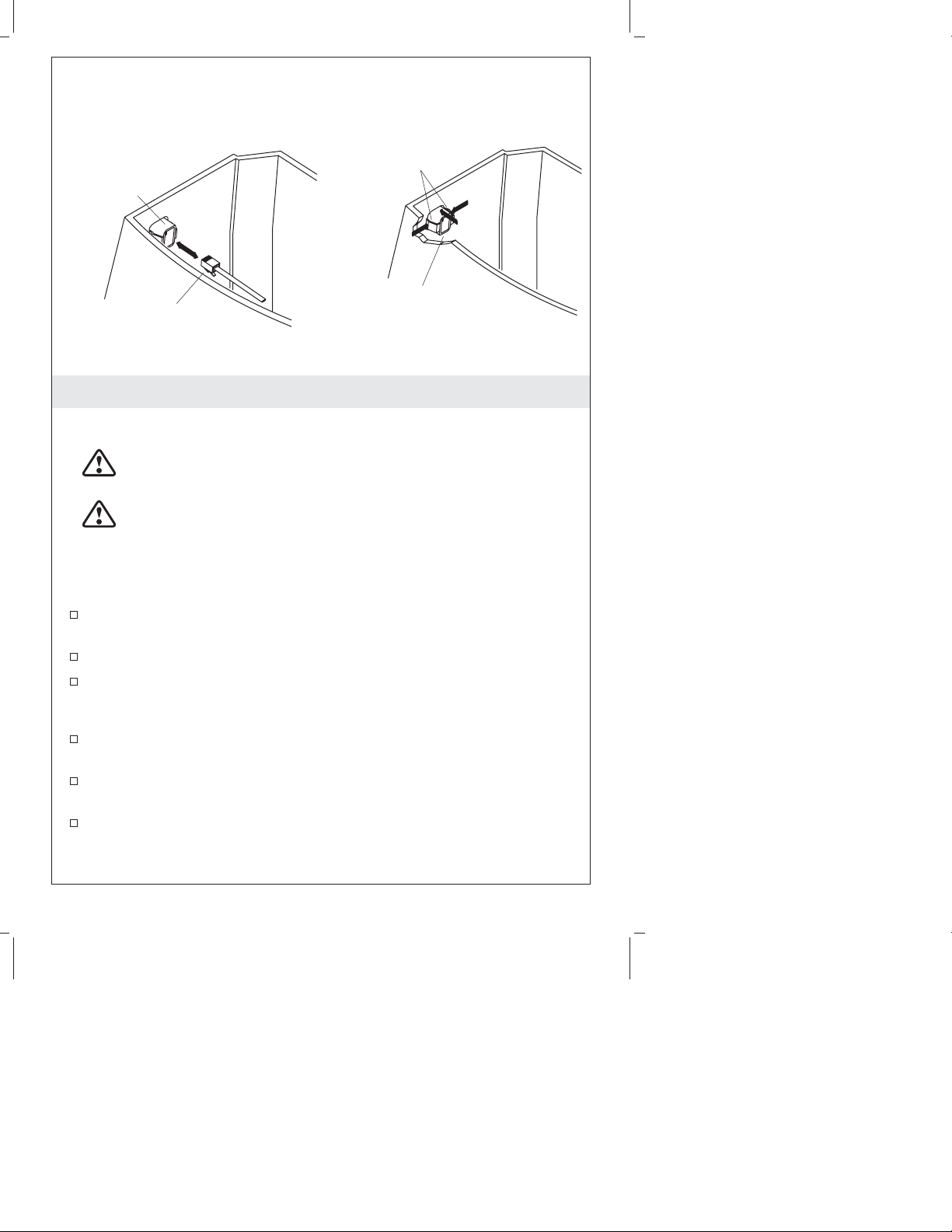

Replacing the Trip Button

Remove the Trip Button

CAUTION: Risk of injury or product damage. Do not let the
plug get wet.

CAUTION: Risk of injury or product damage. Handle
vitreous china very carefully.

Use the following steps to remove the trip button from the toilet:

Observe and note the outward orientation of the trip button.
Unplug the modular plug for the toilet from the outlet.
Remove the tank cover from the tank.

NOTE: The plug operates just like a modular telephone plug.

Press the tab on the modular plug at the trip button connection to
release the internal latch.

Unplug the modular plug from the back of the trip button.
Squeeze the snap-fit fingers on the trip button inside the tank.
While squeezing, push the trip button from inside the tank

outward until it is free.

Install the Trip Button

Kohler Co. 13 1092035-5-A

CAUTION: Risk of injury or product damage. Handle
vitreous china very carefully.

Replacing the Trip Button (cont.)

Use the following steps to install the trip button on the toilet:

NOTE: The trip button must be aligned before it can be reinstalled.

Align the button to the correct orientation at the hole in the tank.
Push the button gently into the tank until it snaps into place.

NOTE: The plug operates just like a modular telephone plug.

Align the tank wiring modular plug into the modular jack of the
trip button and snap it into place.

Ensure that the trip button wiring is supported above the water
level.

Place the cover on the tank.
Insert the electrical plug for the toilet into the outlet.
Test the toilet for proper operation.

1092035-5-A 14 Kohler Co.

Pump Flush Assembly

Hose Clamps

Strain Relief

Pump Flush
Assembly

Rim Supply Hose

Pump
Flush
Assembly

Rim
Supply Hose

To Open
Clamp

Flow
Restrictor

To Close
Clamp

To Open
Clamp

Rim
Supply
Hose

Jet Supply
Hose

Replacing the Pump

Remove the Pump

NOTE: The pump has no serviceable parts. It is replaced as an
assembly. Retain all parts for reuse unless otherwise directed.

Should replacement ever be necessary, perform the following steps:

Turn off the water.
Drain the tank by flushing.
Unplug the electrical cord for the toilet from the outlet.
Remove the tank cover.
Unplug the modular plug and cord from the back of the trip

button.

Jet Supply
Hose

NOTE: The larger upper hose is the jet hose and the lower smaller
hose is the rim hose. Both hoses are attached to the pump by
clamps. The upper hose is held in place in the tank by a fitting. The
lower hose slides into a hole and is held in place by friction.

Loosen and remove the upper hose clamp by sliding the
clamping heads apart.

Pull the lower rim supply hose out of the vitreous china hole.
Remove the upper jet rim hose from the pump and remove the

pump with the lower rim hose attached.

Kohler Co. 15 1092035-5-A

Replacing the Pump (cont.)

Remove the lower rim hose clamp by sliding the clamping heads
apart.

Work the rim hose off the pump.

NOTE: The flow restrictor slip fits into the rim opening in the pump
and is held in place by the rim hose. When the hose is removed
from the pump, the restrictor may remain in the hose or on the
pump. Save the restrictor for reuse.

Use needle-nosed pliers to remove the flow restrictor from the
rim hose or from the hose connection at the pump.

Inspect the lower rim hose for any damage. Replace if necessary.
Inspect the upper jet hose for any damage. Replace if necessary.

Install the Pump

Perform the following steps in order to install a new pump:

NOTE: The flow restrictor slip fits into the rim opening in the
pump, and is held in place by the rim hose.

Use needle-nosed pliers to insert the flow restrictor in the rim
opening on the pump as shown.

Position the lower rim hose clamp on the rim hose.
Install the low rim hose on the pump.
Install the rim hose clamp by sliding the clamping heads together.
Position the upper jet hose clamp on the jet hose.
Position the pump in the tank and align it with the hose

connections.
Push the lower rim supply hose into the vitreous china hole.
Install the upper jet hose onto the pump.
Install the upper hose clamp by sliding the clamping heads

together.
Plug the modular plug and cord into the back of the flush button.
Plug the electrical cord for the toilet into the outlet.

NOTE: Use the proper termination devices as required by any local
electrical codes.

Turn on the water.
Observe that the tank refills.

1092035-5-A 16 Kohler Co.

Replacing the Pump (cont.)

Test the toilet for proper operation.
Place the tank cover on the tank.

Troubleshooting Guide

Troubleshooting Tips

The troubleshooting guide below is meant for general aid only. The
manufacturer has preset all adjustments in this toilet. The only
adjustments that may be required will be part of a replacement
procedure.

For bidet seat troubleshooting, refer to the troubleshooting guide
packed with the bidet seat.

Ensure that electrical power is available to the toilet while it is in
use.

Disconnect power to the toilet before servicing.
Perform checks as listed in the troubleshooting table for the

identified symptom.
Any problems not covered in this chart should be referred to

your installer or dealer.
For warranty service, contact your dealer or wholesale distributor.

If you need to locate a Kohler Authorized Service Representative in the
United States, call our Customer Service Department at
1-800-4-KOHLER (1-800-456-4537).

For general information, call one of the following numbers:

In the USA, call 1-800-4-KOHLER (1-800-456-4537)
In Mexico, call 001-877-680-1310
In Canada, call 1-800-964-5590

To make fixing the situation easier for both you and us, be sure to
provide all the pertinent information. This could include a complete
description of the problem, the product name, the model number, the
color or finish, and the date the product was purchased.

Kohler Co. 17 1092035-5-A

Troubleshooting Guide (cont.)

Troubleshooting Table

Symptoms Recommended Action

1. Poor flush. A. If poor flush occurred for heavy waste while

2. Long fill

cycle. Fill
valve does
not refill
the tank.

using the short trip button, use the long trip
button.

B. If poor flush occurred soon after the toilet was

previously used, the tank may not have refilled
completely. Check the position of the water
supply shut-off valve. If required, fully open the
valve or wait longer between flushes.

C. Check for clogged trapway or rim holes. Clean if

necessary.

D. Check for clogged soil pipe or vents. Clean if

necessary.

E. If poor flushes occur with full tanks and clean

trapway, rim holes, soil pipes, and vents, then the
pump may be the problem. Check that the pump
hoses are undamaged and are properly installed.

F. Power interruptions or extreme low voltage

conditions can prevent pump operations. Check
that the proper electrical power is applied to the
pump.

G. If the problem persists, replace the pump.
A. Remove dirt or obstructions from the valve head.

Flush the lines.

B. The valve inlet or supply line may be plugged.

Clear particles from valve seat.

C. The supply stop may be closed. Fully open the

supply stop valve.

D. The fill valve may be clogged. Unclog the fill

valve. If the fill valve was clogged, install a filter
in the supply line to prevent recurring problems.

E. The float valve seal may be cracked or split.

Replace the valve assembly.

1092035-5-A 18 Kohler Co.

Troubleshooting Guide (cont.)

Symptoms Recommended Action

3. The fill

valve turns

A. Clean the fill valve seat/seat washer. If no debris

is found, replace the piston/seat washer assembly.
on and off
by itself
without the
toilet being
flushed.

B. Replace the fill valve if the valve float sinks.
C. The float operates the fill valve at too high a level.

Adjust the tank water level if it is too high.

D. Clean the valve inlet, valve head, or supply line.

Flush the lines.

E. Either pump discharge hose may be loose

allowing water to drain from the tank into the

toilet. Ensure that both hoses are properly

connected. Contact a Kohler Service

Representative if necessary.

F. The water line height may be incorrectly set. Set

the correct water line height.

G. Water may be leaking past the jet hose spud

gasket into bowl. Replace spud unit (see

installer/dealer for instructions).

4. The fill

A. Replace the fill valve if the valve float sinks.

valve runs
continuously.

B. Adjust the tank water level if it is too high.
C. Clean the valve inlet, valve head, or supply line.

Flush the lines.

D. An excessively high water supply pressure may

force the water through the fill valve. If required,

reduce external water pressure.

E. Foreign particles may be lodged under the float

valve seal. Clear particles from valve seat.

F. The float valve seal may be cracked or split.

Replace valve assembly.

5. The fill

cycle is
noisy.

A. Partially close the water supply shut-off valve if

the water pressure to the toilet is too high. Check

the toilet performance following any such

adjustment.

B. Remove dirt or obstructions from the valve head.

Flush the lines.

Kohler Co. 19 1092035-5-A

Troubleshooting Guide (cont.)

Symptoms Recommended Action

6. Pump

draws air
during
flush.

7. No flush.

The pump
does not
operate.

8. Circuit

breaker
trips
frequently.

A. The water line height may be incorrectly set. Set

the correct water line height. Adjust the screw

clockwise in order to raise the elevation of the

float and the full water line.

A. The pump is not plugged in or the electrical

power is not on. Plug the three-prong plug from

the pump into Class A GFCI, or turn on power to

toilet.

B. The pump has locked out through its internal

thermal overload switch. Wait two minutes and

retry.

C. The trip button is not plugged in. Plug modular

plug of the trip button wire into jack in trip

button housing.

D. The trip button has failed. Replace the flush

button.

E. The pump has failed. Replace the pump.
A. Check that the circuit breaker is properly sized

and has no other electrical loads.

B. If the circuit breaker trips while the pump is

disconnected, have an electrician correct the fault

in the wiring to the toilet.

One-Year Limited Warranty

KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.

Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs. Use of in-tank
toilet cleaners will void the warranty.

To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the
USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.

Implied warranties including that of merchantability and fitness for

1092035-5-A 20 Kohler Co.

One-Year Limited Warranty (cont.)

a particular purpose are expressly limited in duration to the duration
of this warranty. Kohler Co. and/or seller disclaims any liability for
special, incidental or consequential damages.

Some states/provinces do not allow limitations on how long an
implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages so these limitations and exclusions
may not apply to you. This warranty gives you specific legal rights.
You may also have other rights which vary from state/province to
state/province.

This is Kohler Co.’s exclusive written warranty.

Kohler Co. 21 1092035-5-A

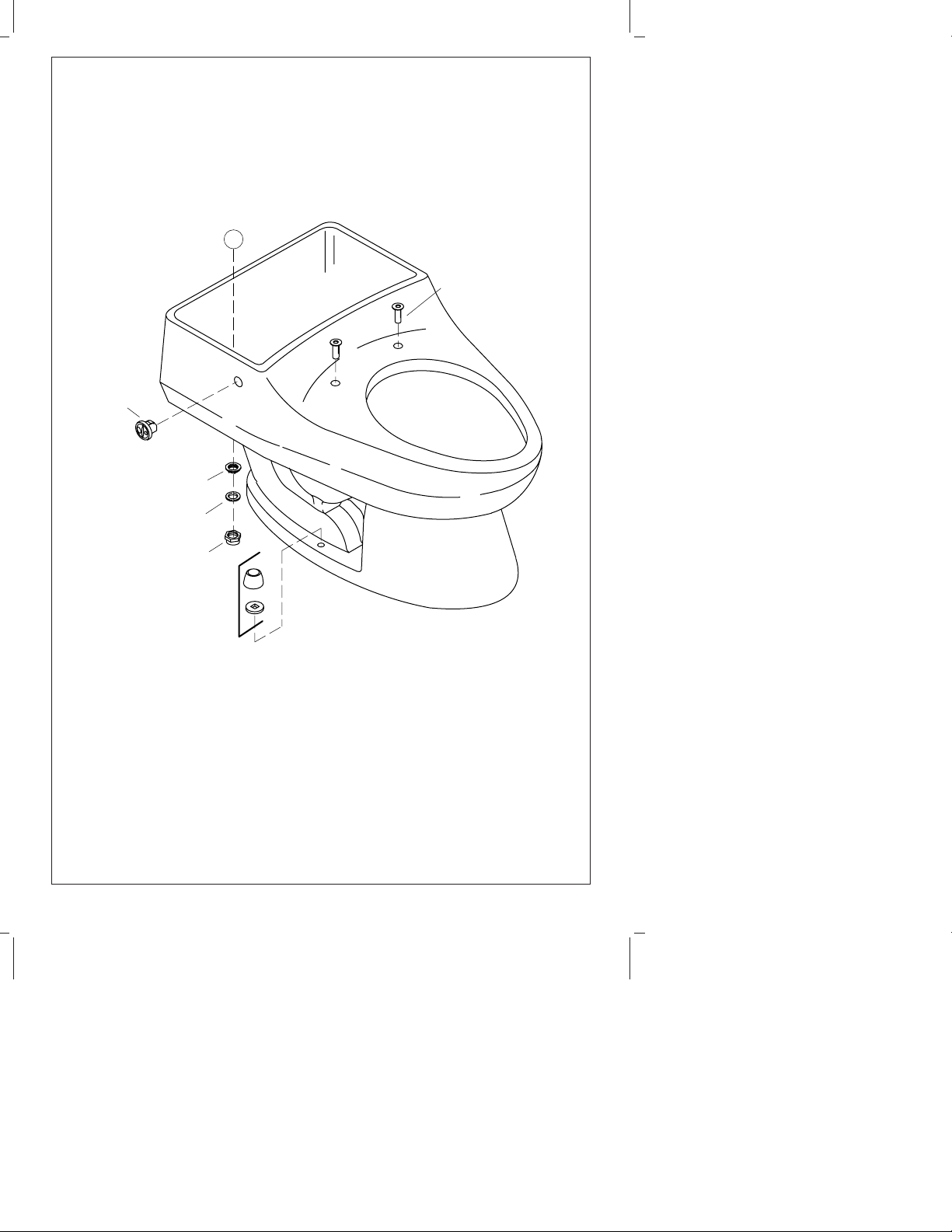

1055954**

Tank Cover

1048377

Riser

1006734

Nut (Order 2)

1069395

O-Ring

82963

Hanger

85796

Refill Tube

85544

Insert

1001958

Seal
Diaphragm

1068034

Fill Valve

1071510

Flow Regulator

85307

Washer

1068389

Hose

A

**Finish/color code must be specified when ordering.

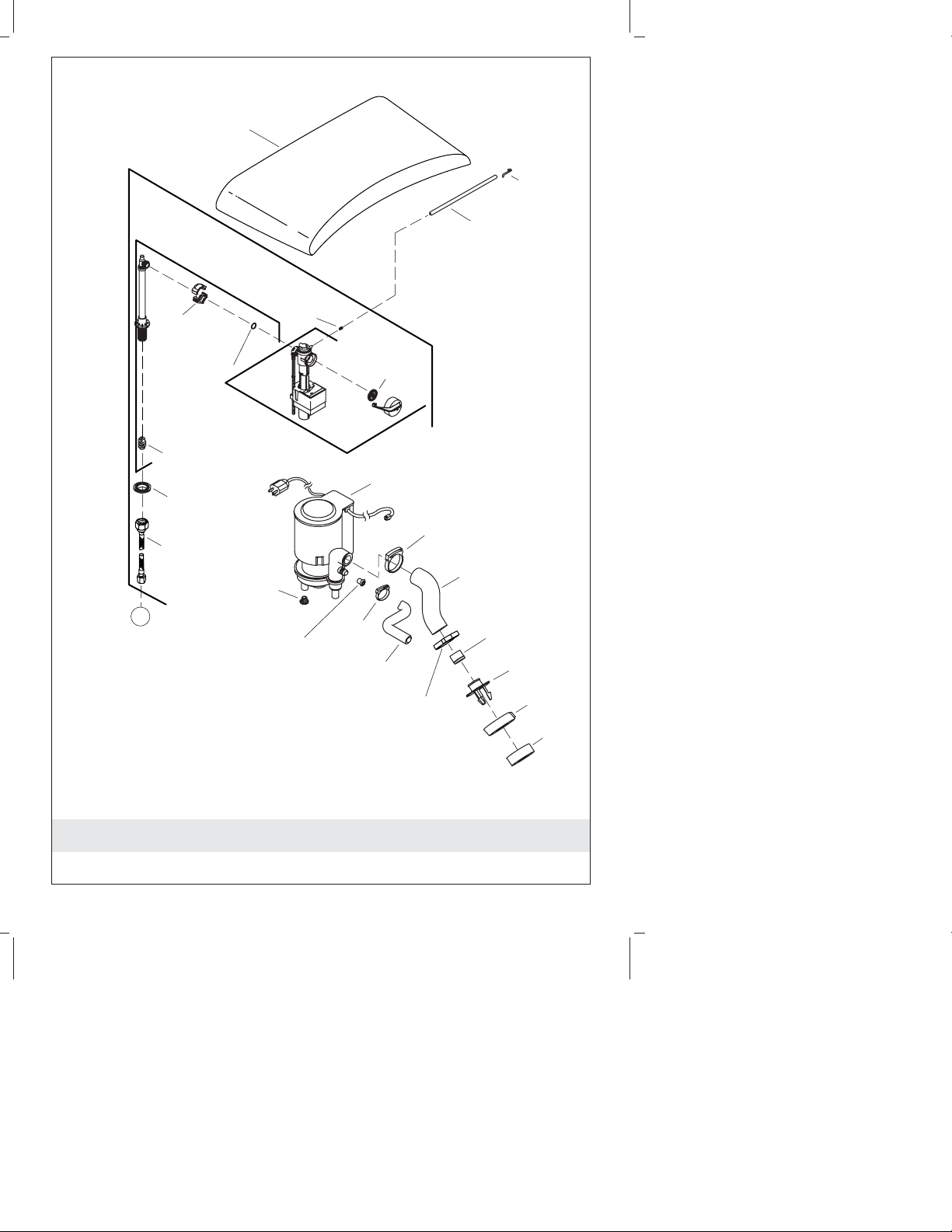

Service Parts

1007523

Valve

81760

Bushing

83034

Restrictor

87378

Clamp

83821

Hose

84153

Pump

83040

Clamp

83040

Clamp

81891

Hose

81788

Ring

81787

Spud

83427

Strap

83433

Gasket

1092035-5-A 22 Kohler Co.

81996**

Switch

A

84999

Anchor (2 ea.)

1057941

Nut

42398

Washer

42397

Nut

1013092**

Bolt Caps (2 ea.)

**Finish/color code must be specified when ordering.

Kohler Co. 23 1092035-5-A

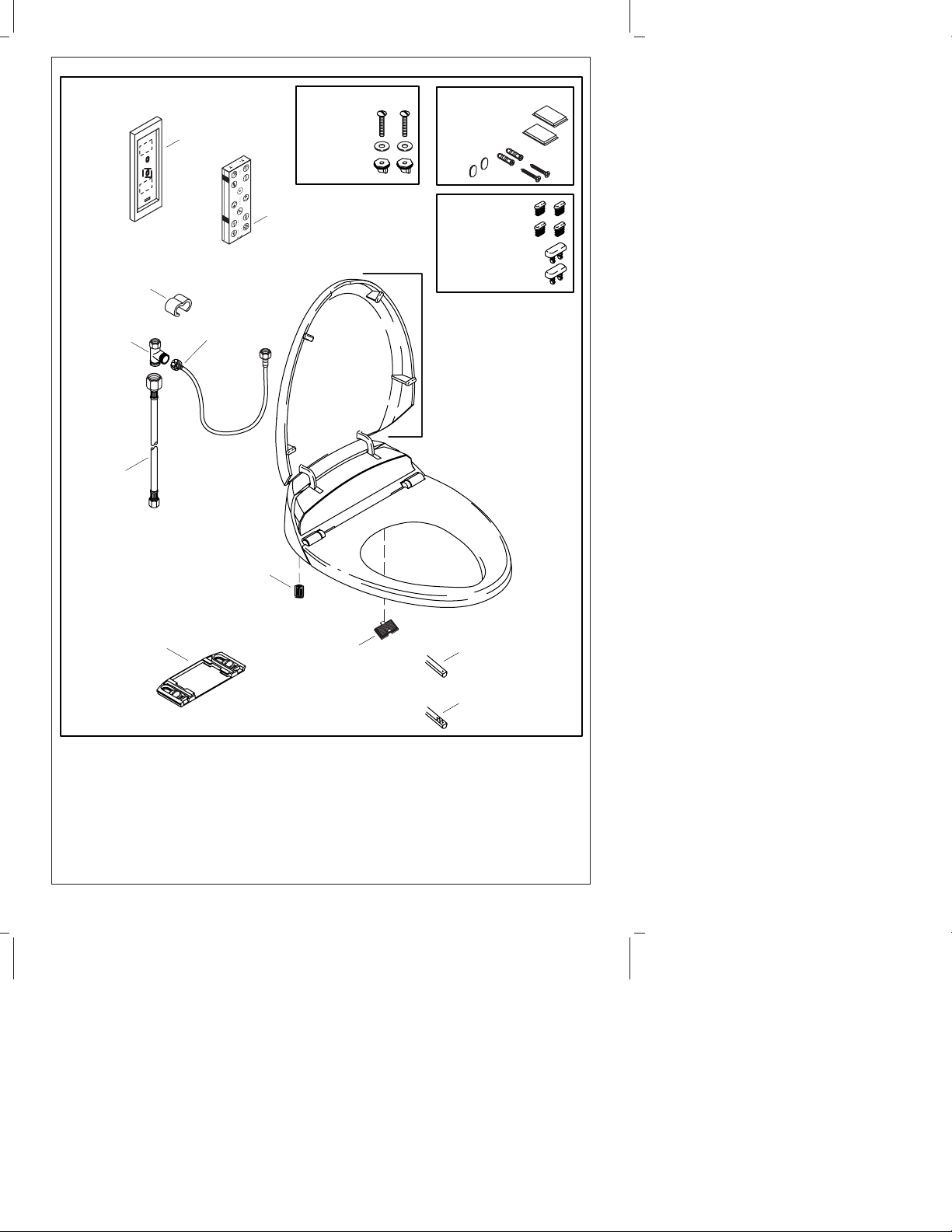

K-4744**

Toilet Seat

1051328**

Clip

1051374**

Remote Holder

T
E
S

E
R
P

R

A
E
R

T
N
O

R
F

E
T
A
S

L
U

P

E
T
A

L

IL
C
S

O

P
O
T

S

E
L
Z

Z

D

O

R

N
RWA

FO

E

L
Z
Z

O
N

R

E
Z
I
R

O
D
O

E
D

P.

M
E
T

T
A
E

S

.
P
M

E

T
O
2

H

D

E
E
P

S
IR

A

.
P
M

E
T

IR

A

1058748

Toilet Seat
Hardware

1053373**

Remote

1065636

Remote
Hardware

1067367

Bumper Kit

1058749

T-Valve

1058750**

Supply Hose

1092909

Catch Plate

1087035**

Seat Hose

1051270

Water Inlet Screen

1053902

Deodorizer Screen

1067372**

Cover with Hardware

1066965

Posterior Nozzle Tip

1066966

Anterior Nozzle Tip

**Finish/color code must be specified when ordering.

1092035-5-A 24 Kohler Co.

Guide du propriétaire

Siège de W.C. et de bidet

Merci d’avoir choisi la compagnie Kohler

Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.

Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter des
modifications aux caractéristiques, emballages et disponibilités des
produits à tout moment, et ce sans préavis.

Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. Prêter une attention toute particulière aux instructions
d’entretien et de nettoyage.

Kohler Co. Français-1 1092035-5-A

Longue chasse

Courte chasse

Bouton de
chasse

Débit d'eau

Tuyau de remplissage

Bouton de chasse

Ensemble de la valve
de remplissage

Valve de remplissage

Flotteur

Ligne d'eau

Débit d'eau

Ensemble
pour la purge
de la pompe

Tuyau
d'alimentation
de cuvette

Tuyau
d'alimentation
du rebord

Débit d'eau

Théorie d’opération

Caractéristiques d’opération

Votre W.C. Kohler est un W.C. mono-pièce qui se purge complètement
et avec efficacité tout en utilisant seulement une petite quantité d’eau.
Le système d’opération emploie une pompe électrique automatique qui
produit une chasse parfaite. Le bouton de long déclenchement
sélectionne un temps de déclenchement adéquat aux charges lourdes.
Une purge plus courte, et une quantité d’eau plus faible est utilisée
lorsque le bouton de déclenchement est actionné pour les charges
légères.

Le système d’opération consiste en les groupes de composants basiques
suivants:

La cuvette en porcelaine vitrifiée et le réservoir qui acheminent
l’eau de la chasse et dans lequel est logé le système.

La pompe, qui contient le moteur, les contrôles électroniques, et la
roue à ailettes.

La valve de remplissage, qui remplit le réservoir à la ligne
correcte d’eau et envoie l’eau à la cuvette pour établir une
profondeur d’étanchéité correcte de siphon après chaque chasse.

Le bouton de déclenchement qui initie la chasse d’eau et le
processus de remplissage. Le bouton sélectionné détermine la
quantité de l’eau qui sera purgée dans la cuvette.

1092035-5-A Français-2 Kohler Co.

Théorie d’opération (cont.)

Cycle de chasse

Le cycle de chasse consiste en les étapes suivantes:

Lorsque n’importe lequel des boutons de déclenchement est
pressé, un signal électronique est envoyé au circuit imprimé (qui
est logé à l’intérieur de la pompe).

Ceci déclenche une séquence temporelle qui met le moteur de la
pompe en route pendant une durée spécifique. La durée dépend
du bouton de déclenchement qui a été activé. Le pompe
fonctionne plus longtemps avec un cycle long.

La pompe envoie l’eau pressurisée au jet avant par les tuyaux de
raccordement.

Ceci initie le siphonage dans la cuvette, et purge complètement
les parois latérales.

Quand le niveau de l’eau du réservoir baisse pendant le
fonctionnement de la pompe, le flotteur de la valve de
remplissage s’abaisse.

Ceci déclenche la valve de remplissage pour recharger le
réservoir.

Pendant que le réservoir se remplit, l’eau est aussi envoyée dans
la cuvette à travers le tuyau de remplissage pour ramener la
cuvette au niveau d’étanchéité correct.

Après l’arrêt de la pompe, la valve de remplissage continue
d’envoyer l’eau au réservoir et à la cuvette (par le tube de
remplissage).

La valve de remplissage s’arrête quand l’eau atteint le niveau
nécessaire dans le réservoir.

Caractéristiques de sécurité

Votre W.C. Kohler combine une fonctionnalité remarquable, un confort,
une performance, un style et une classe exceptionnels. Il contient les
caractéristiques de sécurité suivantes:

Votre W.C. surpasse les exigences de la norme ASME pour les
W.C. à faibles consommations d’eau.

Il a été conçu avec un large conduit de siphon émaillé pour
permettre au déchets de circuler sans blocage.

Kohler Co. Français-3 1092035-5-A

Caractéristiques de sécurité (cont.)

Votre W.C. Kohler résiste contre les rayures et les abrasions. Il est
fabriqué avec une mixture d’argile qui est cuite à très haute
température pour vitrifier et faire fusionner le glacage. Sa surface
ne se tachera pas, ni se décolorera, rouillera ou ternira. Chaque
élément de votre W.C. Kohler est spécialement conçu pour en
accroître la durée de vie.

La pompe et les W.C. son enregistrés par le Laboratoire
d’assureur (LA) pour securité. La valve de remplissage est
approuvée par l’Association International Officielle de la
Plomberie et de la Mécanique (AIOPM) pour être utilisée dans ce
système.

Le moteur de la pompe et le circuit imprimé se trouvent dans un
logement étanche et séparé de la roue à ailettes (qui achemine
l’eau). Le moteur active la roue à ailettes par un coupleur
magnétique. Ceci assure la séparation entre la roue à ailettes et le
moteur par des contrôles électroniques. Il n’y a pas de joint
d’étanchéité ou de joints toriques qui pourraient s’user et créer
des fuites dans le compartiment du moteur.

Le nouveau W.C. est conçu pour être purgé toutes les 70
secondes. Cette caractéristique assure suffisamment de temps au
réservoir pour se remplir tout en assurant le fonctionnement
régulier du moteur. Cependant, une seconde purge peut être
activée 35 secondes après la première. Si la deuxième purge est
activée à cet intervalle, il faudra attendre 105 secondes pour en
activer une troisième. Si vous activez une troisième purge avant
que 105 secondes ne se soient écoulées, le W.C. ne purgera pas.
Ceci constitue le fonctionnement normal.

Une rainure de trop-plein entre le réservoir et la cuvette permet le
drainage de l’eau dans la cuvette et par le siphon si le niveau
dans le réservoir devient trop élevé.

Entretien et nettoyage

AVERTISSEMENT : Risque d’endommagent du produit. Ne
pas utiliser des détergents conçus pour le réservoir dans le
W.C. Les produits contenant du chlore (hypochlorite de
calcium) peuvent sérieusement endommager les raccords du
réservoir. Cet endommagement peut créer des fuites et des
dommages matériels.

Kohler Co. décline toute responsabilité quant à tout endommagement
des composants internes du réservoir causé par l’utilisation de
nettoyants qui contiennent du chlore (hypochlorite de calcium).

1092035-5-A Français-4 Kohler Co.

Entretien et nettoyage (cont.)

Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:

•

Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.

•

Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.

•

Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.

•

Ne pas permettre aux nettoyants de reposer sur la surface.

•

Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.

•

Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.

•

Pour les W.C. Artist Editions: L’or et le platine utilisés dans les
produits décoratifs sont d’une qualité digne de bijouterie fine.
N’utiliser que de l’eau chaude pour nettoyer, et essuyer avec un
chiffon doux.

Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537.

Kohler Co. Français-5 1092035-5-A

Corps de la valve de remplissage

Patte

Couvrir ici pour réduire
les éclaboussements.

Diaphragme d'étanchéité

Vis de
l'élévation
du flotteur

Flotteur

Ensemble du bras
de la valve de
remplissage

Débrancher la valve de remplissage

Couper l’alimentation d’eau.
Débrancher la prise électrique du W.C.
Retirer le couvercle du réservoir.
Retirer l’ensemble du bras de la valve de remplissage en tournant

de 1/8 vers la gauche.

REMARQUE : Maintenir le récipient fermement car la pression
d’eau peut être puissante.

Couvrir le corps de la valve de remplissage découvert avec un
recipient pour éviter les éclaboussures.

Ouvrir et fermer l’alimentation d’eau plusieurs fois afin de purger
tout blocage.

Couper l’alimentation d’eau.
Utiliser un linge humide ou une éponge pour retirer tous résidus

du diaphragme d’étanchéité.
Remplacer le bras de la valve de remplissage et engager les

ergots.
Tourner de 1/8 vers la droite.
Replacer le couvercle du réservoir.
Ouvrir l’eau.
Brancher le câble électrique du W.C. dans sa prise.

1092035-5-A Français-6 Kohler Co.

Débrancher la valve de remplissage (cont.)

Tester le W.C. pour son bon fonctionnement.

Kohler Co. Français-7 1092035-5-A

Valve montante
de remplissage

Raccord

Valve
montante de
remplissage

Raccord

Tube

Tube

Tuyau de
remplissage

Ensemble de
la valve de
remplissage

Tuyau de
remplissage

Ensemble de
la valve de
remplissage

Retirer les composants de la valve de remplissage

Retirer l’ensemble de la valve de remplissage tout en laissant la
valve de remplissage de la colonne montante en place

Exécuter les étapes suivantes pour déconnecter uniquement l’ensemble
de la valve de remplissage:

Couper l’alimentation d’eau.
Débrancher la prise électrique du W.C.
Retirer le couvercle du réservoir.
Retirer le tuyau de remplissage de l’ensemble de la valve de

remplissage.
Tenir le raccord bleu et tourner de 1/8 vers la gauche.
Retirer doucement la valve de remplissage hors du raccord.

Retirer l’ensemble de la valve de remplissage y compris la valve de
remplissage de la colonne montante

Suivre les étapes suivantes pour retirer la valve de remplissage
incluant la colonne montante:

Couper l’alimentation d’eau.
Débrancher la prise électrique du W.C.
Retirer le couvercle du réservoir.

1092035-5-A Français-8 Kohler Co.

Retirer les composants de la valve de remplissage (cont.)

Retirer le tuyau de remplissage de l’ensemble de la valve de
remplissage.

Retirer le tuyau d’alimentation, l’écrou d’alimentation, la rondelle,
et le contre-écrou d’en dessous du réservoir.

Retirer doucement l’ensemble de la valve de remplissage et celui
de la colonne montante.

Retirer la rondelle de l’intérieur du réservoir si nécessaire.

Kohler Co. Français-9 1092035-5-A

Valve montante
de remplissage

Raccord

Valve
montante de
remplissage

Raccord

Tube

Tube

Tuyau de
remplissage

Ensemble de
la valve de
remplissage

Tuyau de
remplissage

Ensemble de
la valve de
remplissage

Remplacer les composants de la valve de remplissage

Installer l’ensemble de la valve de remplissage sur la colonne
montante.

Suivre les étapes suivantes pour ré-assembler l’ensemble de la valve de
remplissage sur son corps.

Aligner soigneusement l’ensemble de la valve de remplissage
avec le raccord sur la colonne montante.

Tourner l’ensemble de la valve de remplissage vers la droite de
1/8 pour l’engager complètement.

Brancher le tube de remplissage à l’ensemble de la valve de
remplissage.

Replacer le couvercle du réservoir.
Ouvrir l’eau.
Brancher le câble électrique du W.C. dans sa prise.
Tester le W.C. pour son bon fonctionnement.

Installer l’ensemble de la valve de remplissage et la valve de
remplissage de la colonne montante

Suivre les étapes suivantes pour installer l’ensemble de la valve de
remplissage dans le W.C.

Retirer ou remplacer la rondelle de l’intérieur du réservoir si
nécessaire.

1092035-5-A Français-10 Kohler Co.

Remplacer les composants de la valve de remplissage (cont.)

Insérer la valve de remplissage dans le trou du réservoir.
Assembler le contre-écrou, la rondelle, et l’écrou d’alimentation

sous le réservoir.
Insérer le tuyau de remplissage avec le limiteur de débit dans la

valve.
Ouvrir l’eau.

REMARQUE : Le niveau dans le réservoir pourrait nécessiter un
réglage afin de fournir assez d’eau à la pompe pour opérer pendant
la durée de chasse mais pas trop d’eau au trop-plein dans la cuvette.
Si nécessaire, ajuster la hauteur du flotteur en tournant la longue vis
en plastic.

Brancher le câble électrique du W.C. dans sa prise.
Tester le W.C. pour son bon fonctionnement.
S’assurer que le réservoir se remplisse au bon niveau.
Installer le couvercle du réservoir.

Kohler Co. Français-11 1092035-5-A

Prise modulaire

Bouton de déclenchement

Branchement du câble du bouton de déclenchement

ATTENTION : Risque d’endommagement du matériel.

S’assurer que la prise modulaire soit complètement sèche
avant de reconnecter. Si il a était submergé, l’essuyer avec un
chiffon sec et laisser sécher.

Exécuter les étapes suivantes pour reconnecter le câblage au bouton de
déclenchement:

Débrancher la prise électrique du W.C.
Retirer le couvercle du réservoir.

REMARQUE : La connexion est similaire à celle d’un téléphone.

Aligner la connexion modulaire dans la prise modulaire du
bouton de déclenchement.

Presser la prise jusqu’à ce qu’elle s’enclenche en place.
Positionner le câblage de façon à ce qu’il soit au dessus du niveau

d’eau.
Brancher le câble électrique du W.C. dans sa prise.
Tester le W.C. pour son bon fonctionnement.
Replacer le couvercle du réservoir.

1092035-5-A Français-12 Kohler Co.

Bouton de
déclenchement

Attaches-pression

Prise
modulaire

Bouton de
déclenchement

Remplacer le bouton de déclenchement

Retirer le bouton de déclenchement

ATTENTION : Risque de blessure ou d’endommagement du
produit. Ne pas laisser la prise se mouiller.

ATTENTION : Risque de blessure ou d’endommagement du
produit. Manipuler la porcelaine vitrifiée avec grande

précaution.

Suivre les étapes suivantes pour retirer le bouton de déclenchement du
W.C:

Observer et noter l’orientation extérieure du bouton de
déclenchement.

Débrancher la prise modulaire du W.C.
Retirer le couvercle du réservoir.

REMARQUE : La prise s’enfiche comme celle d’un téléphone.

Presser l’ergot sur la prise modulaire au niveau de la connexion
du bouton de déclenchement pour relacher le verrou interne.

Débrancher la prise modulaire de l’arrière du bouton de
déclenchement.

Presser sur les côtés du bouton de déclenchement à l’intérieur du
réservoir.

Kohler Co. Français-13 1092035-5-A

Remplacer le bouton de déclenchement (cont.)

Tout en pressant, pousser le bouton de déclenchement depuis
l’intérieur du réservoir et vers l’extérieur, jusqu’à qu’il soit
dégagé.

Installer le bouton de déclenchement

Suivre les étapes suivantes pour installer le bouton de déclenchement
sur le W.C.:

REMARQUE : Le bouton de déclenchement doit être aligné avant
qu’il ne soit réinstallé.

Aligner le bouton de chasse correctement dans le trou du
réservoir.

Pousser le bouton doucement dans le réservoir et jusqu’à ce qu’il
se mette en place.

REMARQUE : La prise s’enfiche comme celle d’un téléphone.

Aligner le câblage de la prise du réservoir dans la prise du
bouton de chasse, et enclencher.

S’assurer que le câblage du bouton de déclenchement soit au
dessus du niveau d’eau.

Placer le couvercle sur le réservoir.
Insérer le câble électrique du W.C. dans la prise.
Tester le W.C. pour son bon fonctionnement.

ATTENTION : Risque de blessure ou d’endommagement du
produit. Manipuler la porcelaine vitrifiée avec grande

précaution.

1092035-5-A Français-14 Kohler Co.

Ensemble pour la
purge de la pompe

Pinces du
tuyau

Tuyau
d'alimentation
de cuvette

Tuyau d'alimentation du rebord

Réducteur de
tension

Ensemble
pour la purge
de la pompe

Pour ouvrir
Ensemble
pour la purge
de la pompe

Tuyau d'alimentation
du rebord

la pince

Limiteur
de débit

Pour fermer
la pince

Pour ouvrir
la pince

Tuyau
d'alimentation
du rebord

Remplacer la pompe

Retirer la pompe

REMARQUE : Les composants de la pompe ne peuvent pas être
remplacés. L’ensemble sera remplacé. Conserver toutes les pièces
pour leur ré-utilisation à moins d’en être informé différemment.

Si le remplacement doit être nécessaire, suivre les étapes suivantes:

Tuyau
d'alimentation
de cuvette

Couper l’eau.
Vider le réservoir en tirant la chasse.
Débrancher la prise électrique du W.C.
Retirer le couvercle du réservoir.
Débrancher la prise modulaire et le câble depuis l’arrière du

bouton de déclenchement.

REMARQUE : Le tuyau supérieur le plus large est le tuyau du jet, et
le tuyau inférieur le plus petit est celui du rebord. Les deux tuyaux
sont attachés à la pompe avec des pinces. Le tuyau supérieur est
tenue en place dans le réservoir par un accessoire. Le tuyau
inférieur glisse dans un trou et est tenue en place par une résistance
de frottement.

Desserrer et retirer le collier supérieur en glissant les têtes des
pinces les unes des autres.

Retirer le tuyau inférieur du tuyau d’alimentation hors du trou de
la porcelaine vitrifiée.

Kohler Co. Français-15 1092035-5-A

Remplacer la pompe (cont.)

Retirer le tuyau supérieur du jet de la pompe, et retirer la pompe
avec le tuyau inférieur attaché.

Retirer le collier du rebord du tuyau inférieur en glissant les têtes
de chaque cotés.

Enlever soigneusement le flexible de rebord de la pompe.

REMARQUE : Le limiteur de débit s’ajuste dans l’ouverture du
rebord de la pompe, et est tenu en place par le tuyau du rebord.
Quand le tuyau de la pompe est retiré, le limiteur de débit peut
rester dans le tuyau ou la pompe. Conserver le limiteur pour sa
ré-utilisation.

Utiliser une pince à bec pointu pour retirer le limiteur de débit
du tuyau des injecteurs, ou la connexion du tuyau à la pompe.

Inspecter le tuyau inférieur pour tout endommagement.
Remplacer si nécessaire.

Inspecter le tuyau supérieur pour tout endommagement.
Remplacer si nécessaire.

Installer la pompe

Suivre les étapes suivantes pour installer une nouvelle pompe:

REMARQUE : Le limiteur de débit s’ajuste dans l’ouverture du bord
de la pompe, et est tenu en place par le tuyau des injecteurs.

Utiliser une pince à bec pointu pour insérer le limiteur de débit
dans l’ouverture de la pompe comme indiqué

Positionner le collier du tuyau inférieur.
Installer le tuyau inférieur sur la pompe.
Installer le collier en rassemblant les têtes en même temps.
Positionner le collier du tuyau supérieur sur le tuyau du jet.
Positionner la pompe dans le réservoir et aligner avec les

connections des tuyaux.
Pousser le tuyau d’alimentation inférieure dans le trou de

porcelaine vitrifiée.
Installer le tuyau supérieur du jet sur la pompe.
Installer le collier du tuyau supérieur en glissant les têtes en

même temps.
Brancher la prise à l’arrière du bouton de chasse.

1092035-5-A Français-16 Kohler Co.

Remplacer la pompe (cont.)

Brancher le câble électrique du W.C. dans sa prise.

REMARQUE : Utiliser la bonne terminaison tel que requis par les
codes locaux d’électricité.

Ouvrir l’eau.
Observer le remplissage du réservoir.
Tester le W.C. pour son bon fonctionnement.
Placer le couvercle du réservoir sur ce dernier.

Guide de dépannage

Conseils de dépannage

Le guide de dépannage ci-dessous est destiné à procurer une aide
générale uniquement. Le fabriquant a pré-ajusté tous les réglages de ce
W.C. Le seul ajustement qui peut être requis se fera pendant la
procédure de dépannage.

Pour un dépannage de siège de bidet, se référer au guide de
dépannage emballé avec le siège du bidet.

S’assurer que l’électricité soit disponible quand le W.C. est utilisé.
Débrancher l’alimentation électrique du W.C. avant de procéder à

l’entretien.
Faire des vérifications comme indiqué dans le tableau de

dépannage, pour identifier le problème.
Tout autre défaillance qui n’est pas mentionnée dans ce tableau

doit être référée à l’installateur ou au vendeur.
Pour une réparation sous garantie, contacter le vendeur ou

distributeur.

Si vous recherchez un vendeur agréé Kohler aux É.U., appelez notre
Département de Service Clientèle au 1-800-KOHLER (1-800-456-4537).

Pour une information plus générale, composer un des numéros
suivants:

Aux É.U., composer le 1-800-4-KOHLER (1-800-456-4537)
Au Mexique, composer le 001-877-680-1310
Au Canada, composer le 1-800-964-5590

Pour nous aider mutuellement, fournir toutes les information

Kohler Co. Français-17 1092035-5-A

Guide de dépannage (cont.)

pertinentes à votre problème. Ceci pourrait inclure une complète
description du problème, le nom du produit, le nom du modèle, la
couleur et sa finition, et la date de l’achat du produit.

Symptômes Action recommandée

1. Faible

chasse.

A. Si une faible chasse à lieu pour les déchets lourds

en utilisant le bouton de déclenchement court,
utiliser le bouton de déclenchement long.

B. Si une mauvaise chasse d’eau a lieu après que le

W.C. ait été utilisé, le réservoir n’est peut être pas
complètement rempli. Vérifier la position
d’alimentation d’eau de la valve d’arrêt. Ouvrir
complètement la valve ou attendre un peu plus
longtemps entre chaque purge.

C. Vérifier que le siphon ou que les trous du rebord

ne soient pas bouchés. Nettoyer si nécessaire.

D. Vérifier que le tuyau de chute ou d’aération ne

soient pas bouchés. Nettoyer si nécessaire.

E. Si la purge est faible avec un réservoir plein et un

siphon, des trous du rebord, des tuyaux
d’évacuation propres, il y a donc un problème
avec la pompe. Vérifier que les tuyaux de la
pompe ne soient pas endommagés et qu’ils sont
proprement installés.

F. Des conditions comme les interruptions

d’électricité, ou un voltage extrêmement faible
peuvent empêcher l’opération de la pompe.
Vérifier que le bon voltage soit fourni à la pompe.

G. Si le problème persiste, remplacer la pompe.

2. Cycle de

remplissage

A. Retirer toutes les saletés ou obstructions de la tête

de la valve. Purger les lignes.
long. La
valve de
remplissage
ne remplit
pas le
réservoir.

B. L’entrée de valve ou la ligne d’alimentation

peuvent être bouchées. Nettoyer les debris du

joint de la valve.

C. L’arrêt de l’alimentation est peut être fermé.

Ouvrir complètement le robinet d’arrêt de la

valve.

1092035-5-A Français-18 Kohler Co.

Guide de dépannage (cont.)

Symptômes Action recommandée

D. La valve de remplissage doit être bouchée.

Déboucher la valve de remplissage. Si la valve de

remplissage était bouchée, installer un filtre dans

la ligne d’alimentation pour éviter la répétition de

ce problème

E. Le joint du flotteur de la valve est peut être cassé

ou fendu. Remplacer l’ensemble de la valve.

3. La valve de

remplissage
s’ouvre et

A. Nettoyer le siège de la rondelle de la valve de

remplissage/siège. Si des débris sont présents,

remplacer le piston, l’ensemble du siège du joint.
se ferme
d’elle­même sans
déclencher
la chasse
du W.C.

B. Remplacer la valve de remplissage si le flotteur de

la valve coule.

C. Le flotteur active la valve de remplissage à un

niveau trop élevé. Régler le niveau d’eau du

réservoir s’il est trop élevé.

D. Nettoyer l’entrée de la valve, la tête de la valve,

ou la ligne d’alimentation. Purger les lignes.

E. L’un des tuyaux de la pompe pourrait être

desserré, laissant ainsi l’eau du réservoir se vider

dans la cuvette. S’assurer que chaque tuyau soit

proprement connecté. Contacter un représentent

d’un représentant service Kohler si nécessaire.

F. La hauteur du niveau d’eau est peut être

incorrect. Ajuster la hauteur correcte de l’eau.

G. Il y a peut-être une fuite dans la cuvette après

l’ergot du tuyau du gicleur. Remplacer l’unité de

l’ergot (consulter l’installateur/vendeur pour des

instructions).

4. La valve de

remplissage

A. Remplacer la valve de remplissage si le flotteur de

la valve coule.
coule
continuellement.

B. Régler le niveau d’eau du réservoir s’il est trop

élevé.

C. Nettoyer l’entrée de la valve, la tête de la valve,

ou la ligne d’alimentation. Purger les lignes.

Kohler Co. Français-19 1092035-5-A

Guide de dépannage (cont.)

Symptômes Action recommandée

D. Une force excessive d’alimentation d’eau peut

forcer l’eau dans la valve de remplissage. Si

nécessaire, réduire la pression interne d’eau.

E. Il y a des débris logés sous le joint du flotteur de

la valve. Nettoyer les débris du joint de la valve.

F. Le joint du flotteur de la valve est peut être cassé

ou fendu. Remplacer l’ensemble de soupape.

5. Le cycle de

remplissage
est bruyant.

A. Couper partiellement l’alimentation de la valve

d’arrêt si la pression d’eau au W.C. est trop

élevée. Vérifier la performance du W.C. après un

tel réglage.

B. Retirer toutes les saletés ou obstructions de la tête

de la valve. Purger les lignes.

6. La pompe

absorbe de
l’air
pendant la

A. La hauteur du niveau d’eau est peut être

incorrect. Ajuster la hauteur correcte de l’eau.

Tourner la vis vers la gauche pour rehausser la

hauteur du flotteur et le niveau d’eau.
vidange.

7. Pas de

chasse. La
pompe ne
fonctionne

A. La pompe n’est pas branchée ou il n’y a pas

d’électricité. Brancher la prise triphasée de la

pompe dans un disjoncteur de fuite à la terre de

Classe A GFCI, ou brancher la courant au W.C.
pas.

B. La pompe s’est bloquée par le disjoncteur

thermique intérieur. Attendre deux minutes et

ré-essayer.

C. Le bouton de déclenchement n’est pas branché.

Brancher la prise du bouton dans son logement.

D. Le bouton de déclenchement ne fonctionne pas.

Remplacer le bouton de chasse.

E. La pompe ne fonctionne pas. Remplacer la

pompe.

8. Le

disjoncteur

A. Vérifier que le fusible soit de la bonne taille et

qu’il n’a qu’une charge.
de
déclenche
souvent.

B. Si le disjoncteur se déclenche quand la pompe est

déconnectée, demander à un électricien de réparer

le défaut dans le câblage du W.C.

1092035-5-A Français-20 Kohler Co.

Garantie limitée d’un an

Les produits de plomberie KOHLER sont garantis contre tout défaut
matériel et de fabrication pour un an, à partir de la date de
l’installation.

Kohler Co. jugera à sa discrétion, de la réparation, du remplacement
ou du réglage approprié et ceci après toute inspection faite par Kohler
Co. de tous défauts dûs à une utilisation normale et ceci pendant un
(1) an à partir de la date d’installation. Kohler Co. n’est pas
responsable des coûts de démontage ou d’installation. L’utilisation de
nettoyants à l’intérieur du réservoir annulera la garantie.

Pour obtenir un service-garantie, contacter Kohler Co. par
l’intermédiaire de votre vendeur, plombier, centre de rénovation,
revendeur par internet ou par écrit à Kohler Co. à l’attention de:
Département du service clientèle, 444 Highland Drive, Kohler,
Wisconsin 53044, USA, ou en composant le 1-800-4-KOHLER à partir
des É.U., le 1-800-964-5590 à partir du Canada et le 001-877-680-1310
depuis le Mexique.

Les garanties implicites, y compris celles de qualité marchande et
d’aptitude à un emploi particulier, se limitent expressément à la
durée de la présente garantie. Kohler Co. et/ou le vendeur déclinent
toutes responsabilités contre tous dommages occasionnés,
imprévisibles ou corrélatifs.

Certains états/provinces ne permettent pas la limitation sur la durée
de la garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatifs à un accident, ainsi ces limitations ou
exclusions pourraient ne pas s’appliquer dans votre cas. Cette garantie
vous donne des droits légaux spécifiques. Vous pouvez également
avoir d’autres droits qui varient d’un état/province à l’autre.

Ceci constitue la garantie écrite exclusive de Kohler Co.

Kohler Co. Français-21 1092035-5-A

1055954**

Couvercle du réservoir

1048377

Colonne
montante

1006734

Écrou (En
commander 2)

1069395

Joint
torique

85544

Insertion

1001958

Diaphragme
d'étanchéité

82963

Étrier de

85796

Tube de
remplissage

support

1068034

Valve de
remplissage

1071510

Régulateur
de débit

85307

Rondelle

1068389

Tuyau

A

**Vous devez spécifier les codes de la finition et/ou de la couleur

quand vous passez votre commande.

Pièces de rechange

1007523

Valve

81760

Bague

83034

Limiteur
de débit

87378

Pince

83821

Tuyau

84153

Pompe

83040

Pince

83040

Pince

81891

Tuyau

81788

Anneau

81787

Raccord

83427

Sangle

83433

Joint

1092035-5-A Français-22 Kohler Co.

81996**

Interrupteur

AA

84999

Ancrage (2 ch.)

1057941

Écrou

42398

Rondelle

42397

Écrou

1013092**

Bouchons pour
boulon (2 ch.)

**Vous devez spécifier les codes de la finition et/ou de la couleur

quand vous passez votre commande.

Kohler Co. Français-23 1092035-5-A

4744**

Siège de W.C.

1051328**

Clip

1051374**

Support de la
télécommande

T
E
S

E
R

P

R

A
E
R

T
N
O

R
F

E
T
A
S

L
U

P

E
T
A

L

IL
C
S

O

P
O
T

S

E
L
Z

Z

D

O

R

N
RWA

FO

E

L
Z
Z

O
N

R

E
Z
I
R

O
D
O

E
D

P.

M
E
T

T
A
E

S

.
P
M

E

T
O
2

H

D

E
E
P

S
IR

A

.
P
M

E
T

IR

A

1058748

Matériel du
siège toilettes

1053373**

Télécommande

1065636

Matériel de la
télécommande

1067367

Jeu
d'amortisseurs

1058749

Valve en T

1058750**

Flexible
d'alimentation

1092909

Plaque de
fixation

1087035**

Tuyau du siège

1051270

Grille d'entrée d'eau

1053902

Grille
désodorisante

1067372**

Couvercle avec matériel

1066965

Bout de la
buse postérieure

1066966

Bout de la
buse antérieure

**Vous devez spécifier les codes de la finition et/ou de la couleur

quand vous passez votre commande.

1092035-5-A Français-24 Kohler Co.

Guía del usuario

Inodoro y asiento de bidet

Gracias por elegir los productos de Kohler

Gracias por elegir los productos de Kohler. Su producto de Kohler
Company refleja la verdadera pasión por el diseño, la mano de obra, la
artesanía y la innovación que forman parte de Kohler Company.
Estamos seguros que su confiabilidad y belleza excederán sus más altas
expectativas, dándole satisfacción por años.

Toda la información que aparece en la guía está basada en la
información más reciente disponible al momento de publicación. En
Kohler Company, nos esforzamos por alcanzar nuestra misión de
mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios
en las características, embalaje o disponibilidad del producto en
cualquier momento, sin previo aviso.

Dedique unos minutos para leer esta guía. Preste especial atención a
las instrucciones de cuidado y limpieza.

Kohler Co. Español-1 1092035-5-A

Descarga larga

Descarga corta

Botón de
descarga

Flujo de agua

Tubo de llenado

Botón de descarga

Montaje de la
válvula de llenado

Válvula de llenado

Flujo de agua

Montaje de
la bomba de
descarga

Manguera de
suministro de
la taza

Manguera de
suministro del
borde

Flotador

Nivel del agua

Flujo de agua

Teoría de funcionamiento

Características de funcionamiento

Su inodoro Kohler es un inodoro de una pieza que descarga por
completo y de forma eficiente con sólo una pequeña cantidad de agua.
El sistema emplea una bomba eléctrica con motor que crea una
descarga completa. El botón de descarga larga selecciona un tiempo de
descarga que es adecuado para cargas pesadas. Cuando se utiliza el
botón de descarga corta para cargas ligeras se produce una descarga
incluso más corta y de menor cantidad de agua.

El sistema consta de los siguientes componentes básicos:

El tanque y la taza de porcelana vitrificada, que dirigen el flujo
del agua de descarga y alojan el sistema.

La bomba, que aloja el motor, los controles electrónicos y el
impulsor.

La válvula de llenado, que llena el tanque al nivel de agua
correcto y envía el agua a la taza para establecer la profundidad
adecuada de sello de agua después de cada descarga.

El botón de descarga que inicia el proceso de descarga y llenado.
El botón seleccionado determina la cantidad de agua que se
descarga a través la taza.

1092035-5-A Español-2 Kohler Co.

Teoría de funcionamiento (cont.)

Ciclo de descarga

El ciclo de descarga consiste en los pasos siguientes:

Al presionar cualquiera de los botones de descarga, una señal
electrónica es emitida hacia la placa de circuitos (situada en un
lugar seguro dentro de la bomba).

Esto activa una secuencia temporizada que enciende el motor de
la bomba por un periodo de tiempo específico. El periodo de
tiempo depende del botón de descarga que se haya pulsado. La
bomba funciona más tiempo con las descargas largas.

La bomba envía agua presurizada al jet frontal y al borde a través
de mangueras de conexión.

Esto inicia una acción de sifón en la taza, produciendo una fuerte
descarga en las paredes laterales.

Conforme el nivel de agua en el tanque desciende durante el
funcionamiento de la bomba, el flotador de la válvula de llenado
baja.

Esto activa la válvula de llenado para volver a llenar el tanque.
Mientras el tanque se llena, el agua también pasa a través del

tubo de llenado para retornar el nivel de agua correcto para el
sello de agua en la trampa.

Tras apagarse la bomba, la válvula de llenado continua enviando
agua tanto al tanque como a la taza (a través del tubo de
llenado).

La válvula de llenado se apaga cuando el agua alcanza la línea de
agua correspondiente en el tanque.

Características de seguridad

Su inodoro Kohler combina el funcionamiento, confort y rendimiento
excepcionales con gran estilo y clase. Contiene las siguientes
características de seguridad específicas:

Su inodoro excede las normas de rendimiento ASME (Sociedad
Americana de Ingenieros Mecánicos) para los inodoros de bajo
consumo.

Se ha diseñado con un boca de sifón grande y vidriada para que
los desechos continúen moviéndose sin obstrucción.

Kohler Co. Español-3 1092035-5-A

Características de seguridad (cont.)

Su inodoro Kohler es resistente a la abrasión y al rayado. Se ha
fabricado a partir de una mezcla de arcilla cocida a alta
temperatura para vitrificar la arcilla y fundir el vidriado. Su
superficie no se manchará, decolorará, oxidará ni perderá el color.
Todos los componentes de su inodoro Kohler están diseñados
específicamente para aumentar la vida útil de su inodoro.

La bomba y los inodoros aparecen en la lista del Underwriter’s
Laboratory (UL) para su seguridad. La válvula de llenado está
aprobada por la Asociación Internacional de Oficiales de Plomería
y Mecánica (IAPMO) para uso en este sistema.

El motor de la bomba y la placa de circuitos se encuentran
sellados en un cárter separado del impulsor (que propulsa el
agua). El motor activa el impulsor por medio de una conexión
magnética. Esto asegura la separación entre el impulsor y el
motor con los controles electrónicos. No hay empaques ni
arosellos (O-ring) que sufran desgaste y permitan la entrada de
agua en el compartimento del motor.

Su nuevo inodoro está diseñado para una descarga cada 70
segundos. Esta característica garantiza tiempo suficiente para que
el tanque se llene y proporciona un funcionamiento uniforme del
motor. Sin embargo, es posible realizar una segunda descarga 35
segundos después de la primera. Si se activa una segunda
descarga en este intervalo, se deben esperar 105 segundos para
activar una tercera descarga. Si se intenta activar la descarga por
tercera vez antes de haber transcurrido los 105 segundos, el
inodoro no producirá la descarga. Esto forma parte del
funcionamiento normal.

Una ranura de rebosadero entre el tanque y la taza permite que el
agua drene dentro de la taza y salga hacia la boca de sifón, en
caso de que el nivel de agua en el tanque sea muy alto.

Cuidado y limpieza

ADVERTENCIA: Riesgo de daños al productooala
propiedad. No utilice productos para limpiar el inodoro que

se coloquen dentro del tanque. Los productos que contienen
cloro (hipoclorito de calcio) pueden dañar las piezas del
tanque. Este daño puede causar fugas y daños a la
propiedad.

Kohler Co. no se hará responsable de daños a las conexiones del
tanque causados por el uso de limpiadores que contengan cloro
(hipoclorito de calcio).

1092035-5-A Español-4 Kohler Co.

Cuidado y limpieza (cont.)

Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:

•

Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.

•

Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.

•

Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.

•

No deje por tiempo prolongado los limpiadores en la superficie.

•

Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.

•

Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.

•

Para los inodoros Artist Editions: El oro y platino empleados en
los productos decorativos son como joyas. Utilice sólo agua tibia
para limpiar y seque con un paño suave.

Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
sobre el cuidado y la limpieza, llame al 1-800-456-4537.

Kohler Co. Español-5 1092035-5-A

Cuerpo de la válvula de llenado

Orejeta

Tornillo de
elevación del
flotador

Cubra aquí para evitar
que el agua salpique.

Diafragma del sello

Montaje del brazo
de la válvula de
llenado

Flotador

Destapado de la válvula de llenado

Cierre el suministro principal de agua.
Desconecte del tomacorriente el enchufe eléctrico del inodoro.
Retire la tapa del tanque.
Retire el montaje del brazo de la válvula de llenado girando un

octavo de vuelta a la izquierda.

NOTA: Sostenga el vaso firmemente pues puede que la presión del
agua sea alta.

Cubra la abertura del cuerpo de la válvula de llenado destapada
con un vaso invertido para evitar que el agua salpique.

Abra y cierre el suministro de agua varias veces para eliminar la
obstrucción.

Cierre el suministro principal de agua.
Utilice un paño o esponja húmeda para eliminar los desechos en

el diafragma de sello.
Reemplace el montaje del brazo de la válvula de llenado y

engrane las orejetas.
Gire un octavo de vuelta a la derecha.
Vuelva a colocar la tapa del tanque.
Abra el agua.
Enchufe el cable eléctrico del inodoro en el tomacorriente.

1092035-5-A Español-6 Kohler Co.

Destapado de la válvula de llenado (cont.)

Pruebe el funcionamiento correcto del inodoro.

Kohler Co. Español-7 1092035-5-A

Tubo vertical de la
válvula de llenado

Acoplamiento

Tubo vertical
de la válvula
de llenado

Acoplamiento

Tubo

Tubo

Tubo de
llenado

Montaje de
la válvula
de llenado

Tubo de
llenado

Montaje de
la válvula
de llenado

Desmontaje de los componentes de la válvula de llenado

Desmonte el montaje de la válvula de llenado dejando el tubo vertical
de la válvula en su lugar

Realice los siguientes pasos para desmontar sólo el montaje de la
válvula de llenado:

Cierre el suministro principal de agua.
Desconecte del tomacorriente el enchufe eléctrico del inodoro.
Retire la tapa del tanque.
Retire el tubo de llenado del montaje de la válvula de llenado.
Sujete el acoplamiento azul del tubo vertical y gírelo un octavo de

vuelta a la izquierda.
Tire con cuidado del montaje de la válvula de llenado para

separarlo del acoplamiento.

Desmonte el montaje de la válvula de llenado incluyendo el tubo
vertical de la válvula de llenado

Siga los pasos siguientes para desmontar la válvula de llenado
incluyendo el tubo vertical:

Cierre el suministro principal de agua.
Desconecte del tomacorriente el enchufe eléctrico del inodoro.
Retire la tapa del tanque.

1092035-5-A Español-8 Kohler Co.

Desmontaje de los componentes de la válvula de llenado (cont.)

Retire el tubo de llenado del montaje de la válvula de llenado.
Desmonte el tubo de suministro, la tuerca de suministro, la

arandela y contratuerca por la parte inferior del tanque.
Retire con cuidado la válvula de llenado y el montaje del tubo

vertical de la válvula de llenado.
Si es necesario, retire la arandela desde la parte inferior del

tanque.

Kohler Co. Español-9 1092035-5-A

Tubo vertical de la
válvula de llenado

Acoplamiento

Tubo vertical
de la válvula
de llenado

Acoplamiento

Tubo

Tubo

Tubo de
llenado

Montaje de
la válvula
de llenado

Tubo de
llenado

Montaje de
la válvula
de llenado

Reemplazo de los componentes de la válvula de llenado

Instale el montaje de la válvula de llenado en el tubo vertical

Realice los pasos siguientes para volver a instalar el montaje de la
válvula de llenado en el cuerpo de la válvula de llenado:

Alinee el montaje de la válvula de llenado con el acoplamiento en
el tubo vertical.

Gire el montaje de la válvula de llenado un octavo de vuelta a la
derecha para engranarlo completamente.

Conecte el tubo de llenado al montaje de la válvula de llenado.
Vuelva a colocar la tapa del tanque.
Abra el agua.
Enchufe el cable eléctrico del inodoro en el tomacorriente.
Pruebe el funcionamiento correcto del inodoro.

Instale el montaje de la válvula de llenado y el montaje del tubo
vertical de la válvula de llenado

Realice los pasos siguientes para instalar el montaje de la válvula de
llenado en el inodoro:

Si es necesario, instale o reemplace la arandela en la parte inferior
del tanque.

1092035-5-A Español-10 Kohler Co.

Reemplazo de los componentes de la válvula de llenado (cont.)

Inserte el conjunto del tubo vertical de la válvula de llenado en el
orificio del tanque.

Monte la contratuerca, arandela y la tuerca de suministro por
debajo del tanque.

Introduzca el tubo de llenado con el tubo restrictor en la válvula.
Abra el agua.

NOTA: Es posible que se deba ajustar el nivel en el tanque a fin de
proporcionar suficiente agua para que la bomba funcione durante la
descarga sin que se desborde por la taza. Si es necesario, ajuste la
elevación del flotador girando el tornillo largo de plástico.

Enchufe el cable eléctrico del inodoro en el tomacorriente.
Pruebe el funcionamiento correcto del inodoro.
Asegúrese de que el tanque se llene al nivel apropiado.
Instale la tapa del tanque.

Kohler Co. Español-11 1092035-5-A

Enchufe modular

Botón de descarga

Unidad enchufable del botón de descarga

PRECAUCIÓN: Riesgo de daños a la propiedad. Asegúrese
de que el enchufe modular esté completamente seco antes de
volver a conectarlo. Si ha estado sumergido, séquelo con un
trapo seco y deje que se seque.

Realice los siguientes pasos para volver a conectar el cable al botón de
descarga:

Desconecte del tomacorriente el enchufe eléctrico del inodoro.
Retire la tapa del tanque.

NOTA: El conector y enchufe modulares del botón de descarga son
similares a los de los teléfonos.

Alinee el enchufe modular en el conector modular del botón de
descarga.

Presione el enchufe en el conector hasta que encaje en su lugar.
Coloque el cable de manera que quede por encima del nivel de

agua cuando el tanque esté lleno.
Enchufe el cable eléctrico del inodoro en el tomacorriente.
Pruebe el funcionamiento correcto del inodoro.
Vuelva a colocar la tapa del tanque.

1092035-5-A Español-12 Kohler Co.

Patas de

Botón de
descarga

Botón de descarga
Enchufe
modular

plástico

Reemplazo del botón de descarga

Retire el botón de descarga

PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. No permita que el conector se moje.

PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Trate los productos de porcelana vitrificada con

cuidado.

Siga los pasos a continuación para desmontar el botón de descarga del
inodoro:

Observe y tome nota de la orientación exterior del botón de
descarga.

Desconecte del tomacorriente el enchufe modular del inodoro.
Retire la tapa del tanque.

NOTA: El enchufe funciona de la misma forma que un enchufe de
teléfono.

Presione la lengüeta del enchufe modular en la conexión del
botón de descarga para desenganchar enganche interno.

Desconecte el enchufe modular de la parte posterior del botón de
descarga.

Apriete las patas de encaje del botón de descarga dentro del
tanque.

Kohler Co. Español-13 1092035-5-A

Reemplazo del botón de descarga (cont.)

Al mismo tiempo, empuje el botón de descarga desde el interior
del tanque hacia afuera, hasta que se suelte.

Instale el botón de descarga

Siga los pasos a continuación para instalar el botón de descarga en el
inodoro:

NOTA: El botón de descarga debe estar alineado antes de
reinstalarlo.

Alinee el botón con la orientación correcta en el orificio del
tanque.

Presione el botón con cuidado en el tanque hasta que encaje en su
lugar.

NOTA: El enchufe funciona de la misma forma que un enchufe de
teléfono.

Alinee el enchufe modular del cable del tanque con el conector
modular del botón de descarga y encájelo en su lugar.

Asegúrese de que los cables del botón de descarga queden por
encima del nivel de agua.

Coloque la tapa en el tanque.
Introduzca el enchufe eléctrico del inodoro en el tomacorriente.
Pruebe el funcionamiento correcto del inodoro.

PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Trate los productos de porcelana vitrificada con

cuidado.

1092035-5-A Español-14 Kohler Co.

Montaje de la bomba
de descarga

Manguera de
suministro del
jet

Abrazaderas
para las
mangueras

Mecanismo de
protección contra
tirones

Montaje de
la bomba de
descarga

Manguera de
suministro
del jet

Para abrir la
abrazadera

Montaje de
la bomba de
descarga

Restrictor
de flujo

Manguera de suministro
del borde

Para cerrar la
abrazadera

Para abrir la
abrazadera

Manguera de
suministro del
borde

Manguera de suministro del borde

Reemplazo de la bomba

Desmonte la bomba

NOTA: La bomba no tiene piezas que se puedan reparar. Se
reemplaza como un conjunto. Guarde todas las piezas para volver a
utilizarlas a menos que se indique lo contrario.

Si en algún momento fuese necesario reemplazarla, siga los pasos a
continuación:

Cierre el agua.
Drene el tanque activando para ello la descarga.
Desconecte del tomacorriente el cable eléctrico del inodoro.
Retire la tapa del tanque.
Desenchufe el enchufe modular y el cable de la parte posterior

del botón de descarga.

NOTA: La manguera superior más grande es la manguera de
suministro del jet y la manguera inferior más pequeña es la
manguera de suministro del borde. Las dos mangueras están sujetas
a la bomba con abrazaderas. La manguera superior se sostiene
gracias a una pieza en el tanque. La manguera inferior se desliza en
un orificio y retiene en su lugar por fricción.

Afloje y quite la abrazadera de la manguera superior separando
los brazos de la abrazadera.

Kohler Co. Español-15 1092035-5-A

Reemplazo de la bomba (cont.)

Del orificio de porcelana vitrificada, saque la manguera inferior
de suministro del borde.

De la bomba, desconecte la manguera superior de suministro del
jet y quite la bomba con la manguera inferior de suministro del
borde conectada.

Quite la abrazadera de la manguera inferior de suministro del
borde separando los brazos de la abrazadera.

Desconecte de la bomba la manguera de suministro del borde.

NOTA: El restrictor de flujo encaja en la abertura del borde ubicada
en la bomba y se retiene en su lugar con la manguera de suministro
del borde. Cuando la manguera se desconecta de la bomba, el
restrictor se puede quedar en la manguera o en la bomba. Guarde el
restrictor para volver a utilizarlo.

Utilice unas pinzas de punta de aguja para quitar el restrictor de
flujo de la manguera de suministro del borde del inodoro o de la
conexión de la manguera en la bomba.

Revise que la manguera inferior de suministro del borde no tenga
daños. Reemplace de ser necesario.

Revise que la manguera superior del jet no tenga daño.
Reemplace de ser necesario.

Instale la bomba

Realice los pasos siguientes para instalar una bomba nueva:

NOTA: El restrictor de flujo encaja en la abertura del borde ubicada
en la bomba y se retiene en su lugar con la manguera de suministro
del borde.

Utilice unas pinzas de punta de aguja para insertar el restrictor
de flujo en la abertura del borde ubicada en la bomba, como se
ilustra.

Coloque la abrazadera de la manguera inferior de suministro del
borde en la manguera de suministro del borde.

Instale en la bomba la manguera inferior de suministro del borde.
Instale la abrazadera de la manguera de suministro del borde

juntando los brazos de la abrazadera.
Coloque la abrazadera de la manguera superior del jet en la

manguera del jet.

1092035-5-A Español-16 Kohler Co.

Reemplazo de la bomba (cont.)

Coloque la bomba en el tanque y alinee con las conexiones de las
mangueras.

Empuje la manguera inferior de suministro del borde en el
orificio de porcelana vitrificada.

Instale la manguera superior del jet en la bomba.
Instale la abrazadera de la manguera superior juntando los brazos

de la abrazadera.
Enchufe el enchufe modular y el cable en la parte posterior del

botón de descarga.
Enchufe el cable eléctrico del inodoro en el tomacorriente.

NOTA: Utilice los dispositivos de terminación apropiados como lo
requieren los códigos eléctricos locales.

Abra el agua.
Observe si el tanque se llena de agua.
Pruebe el funcionamiento correcto del inodoro.
Coloque la tapa sobre el tanque.

Guía para resolver problemas

Consejos para resolver problemas

La tabla para resolver problemas que se muestra abajo está diseñada
como ayuda general solamente. El fabricante ha programado todos los
ajustes en este inodoro. Los únicos ajustes que sean necesarios
formarán parte de un procedimiento de reemplazo.

Para resolver problemas con el asiento de bidet, consulte la guía
de resolución de problemas provistas con el asiento de bidet.

Asegúrese de que el inodoro tenga alimentación eléctrica mientras
esté funcionando.

Desconecte la corriente al inodoro antes de realizar el
mantenimiento.

Realice revisiones según el síntoma identificado mencionado en la
tabla para resolver problemas.

Cualquier otro problema no contemplado en este documento debe
dirigirse a su instalador o comerciante.

Kohler Co. Español-17 1092035-5-A

Guía para resolver problemas (cont.)

Para obtener servicio cubierto por la garantía, póngase en
contacto con el vendedor o el distribuidor mayorista.

Si necesita localizar un representante de servicio autorizado de Kohler
en los Estados Unidos, llame a nuestro Departamento de Servicio al
Cliente al 1-800-4-KOHLER (1-800-456-4537).

Para información general, llame a uno de estos números:

En los EE.UU., llame al 1-800-4-KOHLER (1-800-456-4537)
Desde México, llame al 001-877-680-1310
Desde Canadá, llame al 1-800-964-5590

Para resolver la situación más fácilmente para usted y para nosotros,
asegúrese de proporcionar toda la información pertinente. Esto incluye
una descripción completa del problema, el nombre del producto, el
número del modelo, el color o acabado y la fecha de compra del
producto.

Síntomas Acción recomendada

1. Descarga

deficiente.

A. Si se produce una descarga deficiente al utilizar el

botón de descarga corta con desechos de mayor
volumen, utilice el botón de descarga larga.

B. Si se produce una descarga deficiente justo

después de haber utilizado el inodoro, es posible
que el tanque no se haya llenado completamente.
Verifique la posición de la llave de paso del
suministro de agua. Si es necesario, abra la llave
de paso por completo o espere más tiempo entre
las descargas.

C. Verifique que la boca de sifón o los orificios del

borde no estén obstruidos. Limpie de ser
necesario.

D. Verifique que la tubería de desechos o de

ventilación no está obstruida. Limpie de ser
necesario.

E. Si se producen descargas deficientes con el tanque

lleno, y estando limpios la boca de sifón, los
orificios del borde, las tuberías de desagüe y la
ventilación, puede que el problema sea de la
bomba. Verifique que las mangueras de la bomba
no estén dañadas y estén instaladas correctamente.

1092035-5-A Español-18 Kohler Co.

Guía para resolver problemas (cont.)

Síntomas Acción recomendada

F. La interrupción del suministro eléctrico o las

situaciones de tensión eléctrica demasiado baja
pueden impedir el funcionamiento de la bomba.
Verifique que la bomba cuente con la alimentación
eléctrica adecuada.

G. Si el problema persiste, reemplace la bomba.

2. Ciclo de

llenado

A. Elimine la suciedad u obstrucciones de la cabeza

de la válvula. Haga circular agua por las líneas.
largo. La
válvula de
llenado no
llena el
tanque.

B. La entrada de la válvula o la línea de suministro

puede estar obstruida. Elimine la suciedad del

asiento de la válvula.

C. Es posible que la llave de paso esté cerrada. Abra

la llave de paso por completo.

D. Es posible que la válvula de llenado esté

obstruida. Destape la válvula de llenado. Si la

válvula de llenado estaba obstruida, instale un

filtro en la línea de suministro para evitar que el

problema vuelva a ocurrir.

E. Es posible que el sello de la válvula del flotador

esté agrietado o partido. Reemplace el montaje de

la válvula.

3. La válvula

del flotador
se abre y se
cierra por sí

A. Limpie el asiento de la válvula de llenado/la

arandela del asiento. Si no se encuentra nada de

suciedad, reemplace el montaje del

émbolo/arandela del asiento.
sola sin que
se haya
accionado
la descarga
del
inodoro.

B. Reemplace la válvula de llenado si el flotador se

hunde.

C. El flotador hace funcionar la válvula de llenado a

un nivel demasiado alto. Ajuste el nivel del agua

en el tanque si es demasiado alto.

D. Limpie la entrada de la válvula, la cabeza de la

válvula o la tubería de suministro. Haga circular

agua por las líneas.

Kohler Co. Español-19 1092035-5-A

Guía para resolver problemas (cont.)

Síntomas Acción recomendada

E. Puede que una de las mangueras de descarga en

la bomba esté suelta permitiendo que el agua del

tanque se vacíe en el inodoro. Asegúrese de que

las dos mangueras estén conectadas

correctamente. Póngase en contacto con un

representante de servicio de Kohler de ser

necesario.

F. Es posible que la altura de la línea de agua se

haya establecido incorrectamente. Establezca la

altura correcta de la línea de agua.

G. Puede haber una fuga de agua pasando el

empaque spud de la manguera del jet a la taza.

Reemplace el spud (consulte al instalador o

comerciante para las instrucciones).

4. La válvula

de llenado

A. Reemplace la válvula de llenado si el flotador se

hunde.
funciona de
forma
continua.

B. Ajuste el nivel del agua en el tanque si es

demasiado alto.

C. Limpie la entrada de la válvula, la cabeza de la

válvula o la tubería de suministro. Haga circular

agua por las líneas.

D. Una presión del suministro de agua demasiado

alta puede forzar el agua a través de la válvula de

llenado. De ser necesario, reduzca la presión

externa del agua.

E. Es posible que haya suciedad acumulada debajo

del sello de la válvula del flotador. Elimine la

suciedad del asiento de la válvula.

F. Es posible que el sello de la válvula del flotador

esté agrietado o partido. Reemplace el montaje de

la válvula.

5. El ciclo de

llenado es
ruidoso.

A. Cierre parcialmente la llave de paso del

suministro de agua si la presión del agua en el

inodoro es muy alta. Verifique el funcionamiento

del inodoro después de cada ajuste.

B. Elimine la suciedad u obstrucciones de la cabeza

de la válvula. Haga circular agua por las líneas.

1092035-5-A Español-20 Kohler Co.

Guía para resolver problemas (cont.)

Síntomas Acción recomendada

6. La bomba

jala aire
durante la
descarga.

7. El inodoro

no
descarga.
La bomba
no
funciona.

8. El

interruptor
de circuito
se dispara
con
frecuencia.

A. Es posible que la altura de la línea de agua se

haya establecido incorrectamente. Establezca la

altura correcta de la línea de agua. Ajuste el

tornillo hacia la derecha para aumentar la

elevación del flotador y la línea de agua completa.

A. La bomba no está enchufada o no tiene

alimentación eléctrica. Conecte el enchufe de tres

clavijas de la bomba en el interruptor de circuito

GFCI de Clase A o encienda la corriente para el

inodoro.

B. La bomba se ha bloqueado mediante su

interruptor de sobrecarga térmica interna. Espere

dos minutos y vuelva a intentarlo.

C. El botón de descarga no está enchufado. Enchufe

el enchufe modular del cable de descarga en el

conector del alojamiento del botón de descarga.

D. El botón de descarga no funciona. Reemplace el

botón de descarga.

E. La bomba no funciona. Reemplace la bomba.
A. Verifique que el interruptor de circuito sea de la

capacidad correcta y no tenga otras cargas

eléctricas.

B. Si el interruptor de circuito se dispara mientras la

bomba está desconectada, pida a un electricista

que corrija la falla en el cableado al inodoro.

Garantía limitada de un año

Se garantiza que los productos de plomería KOHLER están libres de
defectos de material y mano de obra por un año a partir de la fecha de
instalación.

Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes
pertinentes en los casos en que la inspección realizada por Kohler Co.
determine que dichos defectos ocurrieron durante el uso normal en el
transcurso de un (1) año a partir de la fecha de la instalación. Kohler
Co. no se hace responsable de los gastos de desinstalación o
instalación. El uso de limpiadores de inodoro que se colocan dentro del
tanque anulará la garantía.

Kohler Co. Español-21 1092035-5-A

Garantía limitada de un año (cont.)

Para obtener el servicio de garantía, comuníquese con Kohler Co. a
través de su distribuidor, contratista de plomería o distribuidor a
través de Internet, o escriba directamente a: Kohler Co., Attn.:
Customer Service Department, 444 Highland Drive, Kohler, WI 53044,
USA, o llame al 1-800-4-KOHLER desde los Estados Unidos, al
1-800-964-5590 desde Canadá, o al 001-877-680-1310 desde México.

Toda garantía implícita en relación a productos de uso comercial,
incluyendo la comercialización e idoneidad del producto para un uso
determinado, se limita expresamente a la duración de la presente
garantía. Kohler Co. y/o el vendedor no se hacen responsables por
concepto de daños particulares, incidentales o indirectos.

Algunos estados/provincias no permiten limitaciones en cuanto a la
duración de una garantía implícitaoalaexclusión o limitación de
daños particulares, incidentales o indirectos, por lo que estas
limitaciones y exclusiones pueden no aplicar a su caso. Esta garantía le
otorga ciertos derechos legales específicos. Además, usted puede tener
otros derechos que varían de estado a estado y provincia a provincia.

El presente documento constituye la garantía exclusiva por escrito de
Kohler Co.

1092035-5-A Español-22 Kohler Co.

1055954**

Tapa del tanque

1048377

Tubo vertical

1006734

Tuerca (Pida 2)

1069395

Arosello

82963

Soporte de
suspensión

85796

Tubo de llenado

85544

Pieza de
inserción

1001958

Diafragma
del sello

1068034

Válvula de
llenado

1071510

Regulador de flujo

85307

Arandela

1068389

Manguera

A

**Se debe especificar el código del acabado/color con el pedido.

Piezas de repuesto

1007523

Válvula

81760

Buje

83034

Restrictor

84153

Bomba

87378

Abrazadera

83821

Manguera

83040

Abrazadera

83040

Abrazadera

81891

Manguera

81788

Anillo

81787

Spud

83427

Banda

83433

Empaque

Kohler Co. Español-23 1092035-5-A

81996**

Interruptor

A

84999

Anclaje (2 c/u)

1057941

Tuerca

42398

Arandela

42397

Tuerca

1013092**

Tapapernos
(2 c/u)

**Se debe especificar el código del acabado/color con el pedido.

1092035-5-A Español-24 Kohler Co.

K-4744**

Asiento del inodoro

1051328**

Clip

1058749

Válvula en T

1058750**

Manguera de
suministro

1051374**

Portacontrol
remoto

T
E
S

E
R

P

T
N
O

R
F

E
T
A

L

IL
C
S

O

S

E

L
Z
Z

O
N

D

O
E
D

.

P

M
E
T

O
2

H

.
P
M

E
T

IR

A

1087035**

Manguera
del asiento

R

A
E
R

E
T
A
S

L
U

P

P
O
T

E
L
Z

Z

D

O

R

N
RWA

FO

R

E
Z
I
R

O

1053373**

P.

M
E
T

T
A
E

S

D

E
E
P

S

Control remoto

IR

A

1058748

Herrajes del
asiento de
inodoro

1065636

Herrajes del
control remoto

1067367

Kit de topes

1067372**

Tapa con herrajes

1051270

Rejilla de
entrada de agua

1092909

Placa de
cierre

1053902

Rejilla del
desodorizante

1066965

Punta de
boquilla posterior

1066966

Punta de
boquilla anterior

**Se debe especificar el código del acabado/color con el pedido.

Kohler Co. Español-25 1092035-5-A

1092035-5-A

1092035-5-A

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

©2008 Kohler Co.

1092035-5-A
