Kohler K-2362, K-2362-8, K-2362-4, K-2362-1 Installation Manual [en, es, fr]

Installation Guide

Pedestal Lavatory

K-2362

M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
M corresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”

1020683-2-E

Thank You For Choosing Kohler Company

We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

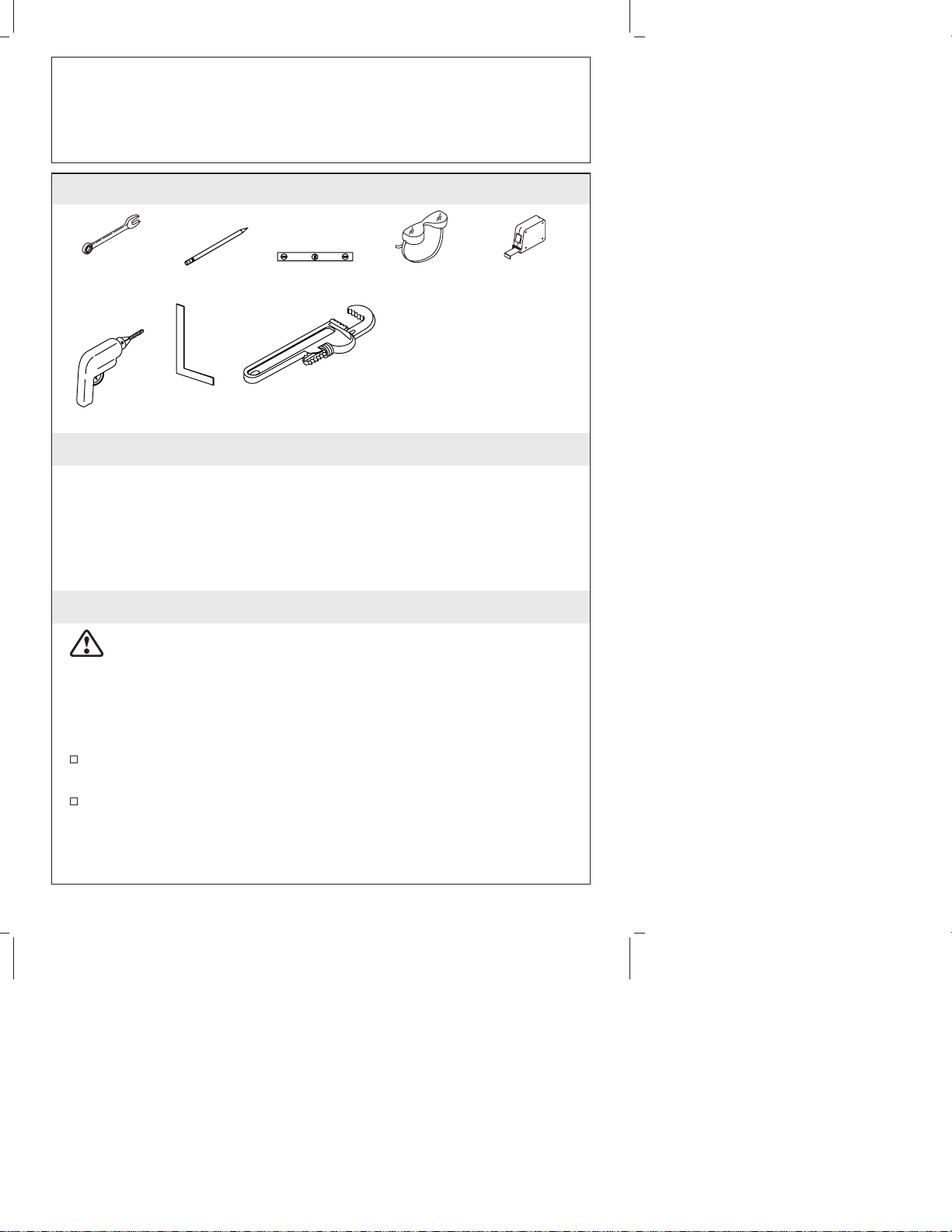

Tools and Materials

1/2" and 9/16"
Combination
Wrenches

Drill

Pencil

Square

Level

Pipe
Wrench

Safety
Glasses

Plus:

• Common Woodworking
Tools and Materials

• 3/16" Drill Bit

Tape
Measure

Before You Begin

CAUTION: Risk of personal injury. This pedestal lavatory is
heavy. Do not attempt to lift or install the pedestal lavatory
without assistance.

IMPORTANT! The lavatory must be supported by a pedestal. Do
not install the lavatory as a wall-mount unit, undermount, or
sell-rimming lavatory.

Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for

damage. Return the lavatory to its protective carton until you are
ready to install it.

This installation guide provides installation steps for attaching the
lavatory to wood frame construction. For other installations,
supply suitable bracing and fastening devices of sufficient size
and strength.

The walls and the floor must be square, plumb, and level.
Fixture dimensions are nominal and conform to tolerances in

ASME Standard A112.19.9M.

1020683-2-E 2 Kohler Co.

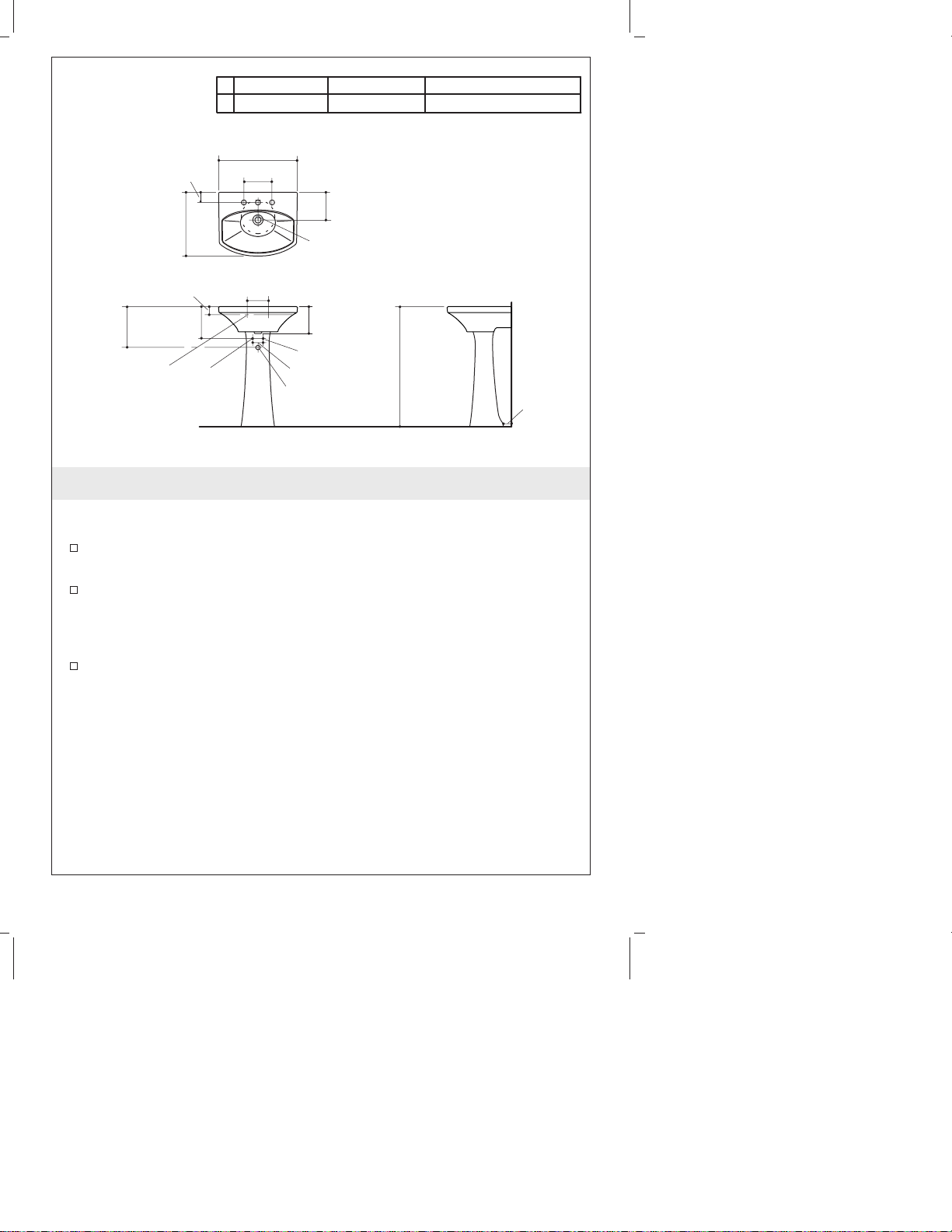

K-2362-4 K-2362-8 K-2362-1

A 4" (10.2 cm) 8" (20.3 cm) Single Hole

2-5/8"
(6.7 cm)

18-7/8"
(47.9 cm)

2-1/4"
(5.7 cm)

11-1/2"
(29.2 cm)

1/2" (1.3 cm) D.
Anchor Holes in
Lavatory

9"
(22.9 cm)

22-3/4" (57.8 cm)

A

6" (15.2 cm)

3/8" Hot

8-1/8"
(20.6 cm)

1/2" (1.3 cm) D. Mounting
Hole in Pedestal

7-11/16"
(19.5 cm)

3/8" Cold

4" (10.2 cm)

1-1/4" (3.2 cm)
OD

Finished Floor

34-1/2"
(87.6 cm)

1. Prepare the Site

NOTE: The open position of the supply stop handles must not
extend more than 4-1/2″ (11.4 cm) from the finished wall.

Install the 3/8″ water supply lines and 1-1/4″ drain piping
according to the roughing-in information.

Install wood backing behind the finished wall to provide a secure
material for the anchoring devices. The combined thickness of the
wood backing and the finished wall material must be a minimum
of 1-1/2″ (3.8 cm).

Complete the finished wall.

Finished
Wall

Kohler Co. 3 1020683-2-E

Apply two self-adhesive
pads to the underside of
the basin.

Hanger Bolt

Washer

Cap Nuts

The drain and
faucet are not
shown to
improve clarity.

Lag Bolt

Washer

Pedestal

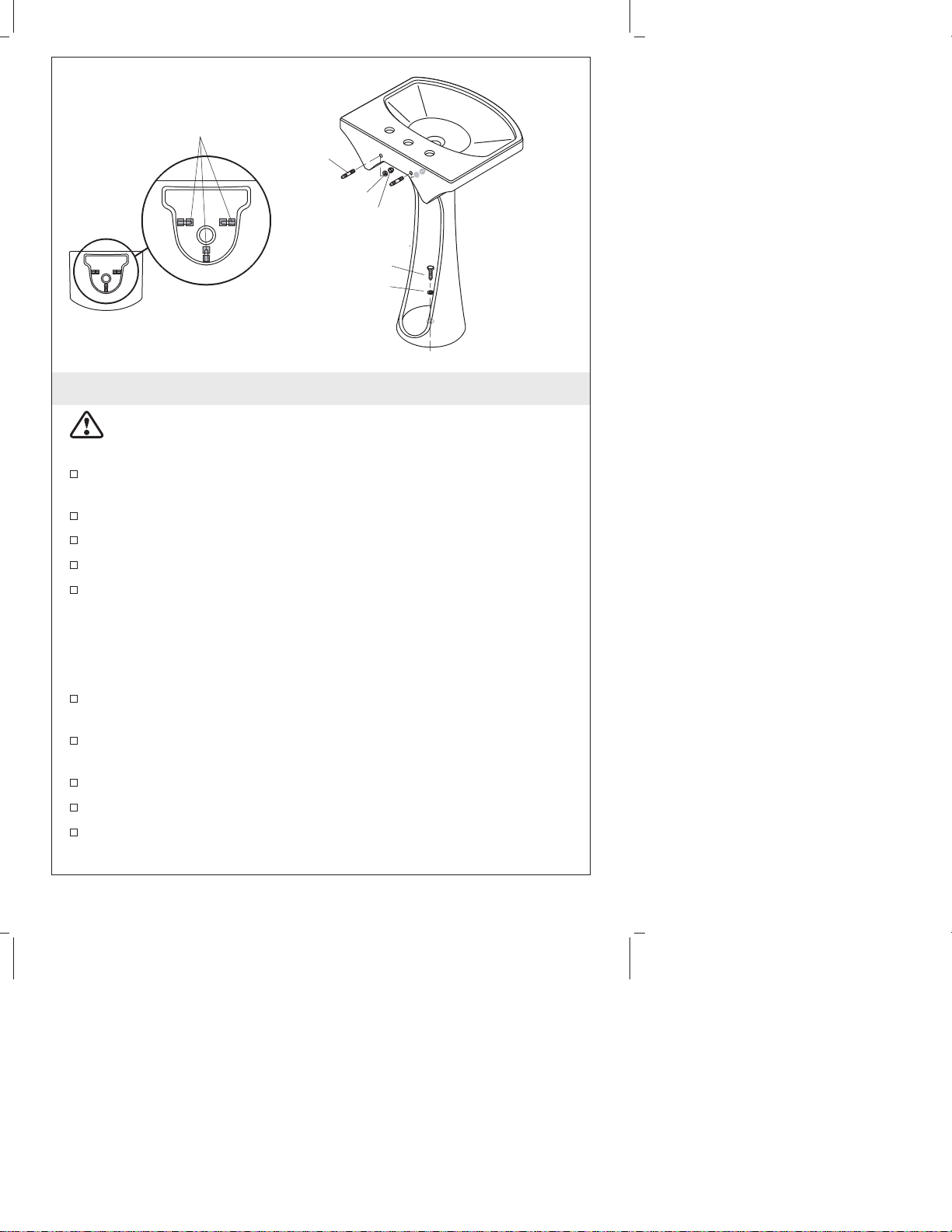

2. Install the Lavatory

CAUTION: Risk of personal injury. Vitreous china is heavy. Do
not attempt to lift or install this product without assistance.

Apply two self-adhesive pads to the underside of the lavatory
basin.

Mark the centerline of the pedestal on the floor with a pencil.
Align the center of the pedestal on the marked centerline.
Place the lavatory onto the pedestal.
Verify the lavatory is level and flush against the finished wall.

Adjust or add self-adhesive pads as needed.

NOTE: If the bottom of the lavatory contacts the pedestal, reposition
the self-adhesive pads.

Mark the two lavatory anchoring hole locations on the finished
wall with a pencil.

Mark the pedestal anchoring hole on the floor through the hole in
the pedestal bottom.

Remove the lavatory from the pedestal. Set the lavatory aside.
Set the pedestal aside.
Drill 3/16″ holes at the marked locations on the finished wall and

the floor.
Install the hanger bolts to the wood backing material.
Thread the cap nuts onto the hanger bolts.

1020683-2-E 4 Kohler Co.

Install the Lavatory (cont.)

Thread the hanger bolts into the finished wall until each hanger
bolt is exposed 1-1/2″ (3.8 cm) between the cap nut and the
finished wall.

Remove the cap nuts.
Install the faucet and drain to the lavatory according to the

manufacturer’s instructions.
Move the pedestal back into position.
Place the lavatory over the hanger bolts. Ensure the lavatory is

flush against the pedestal and the finished wall.
Remove the lavatory from the pedestal. Set the lavatory aside.

CAUTION: Risk of product damage. Do not overtighten the
washer and lag bolt. Overtightening may damage the product.

Thread a washer and lag bolt through the hole in the pedestal
and into the floor until the washer contacts the pedestal. Do not
overtighten.

Carefully set the lavatory on the pedestal so the hanger bolts
extend through the lavatory anchoring holes.

Verify the installation is level and properly positioned.

CAUTION: Risk of product damage. Do not overtighten the cap
nuts. Overtightening may damage the product.

Thread a cap nut and washer over each hanger bolt until the
washer and the cap nut are tight against the lavatory.

Secure the P-trap to the drain.
Connect the water supply lines to the faucet according to the

manufacturer’s instructions.

Kohler Co. 5 1020683-2-E

Guide d’installation

Lavabo sur colonne

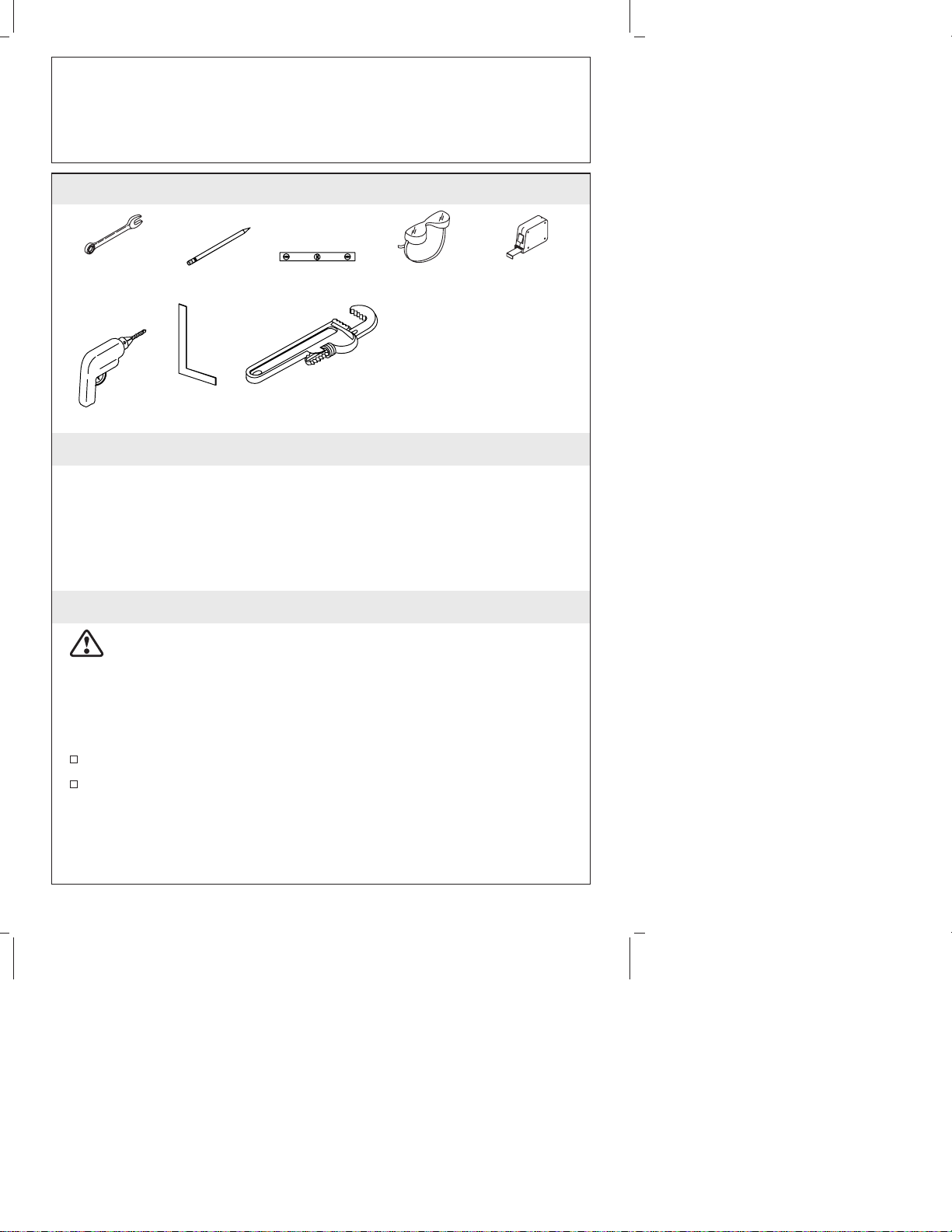

Outils et matériels

Clés

binées

com

1/2" et 9/16"

Perceuse

Crayon à
Papier

Équerre

Niveau à
Bulles

Clé à griffes

Lunettes de
Protection

Plus:

• Outils de menuiserie
communs et matériels

• Mèche 3/16"

Mètre
Ruban

Merci d’avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.

Avant de commencer

ATTENTION : Risque de blessures corporelles. Ce lavabo sur
colonne est lourd. Ne pas essayer de soulever ou d’installer le
lavabo sur colonne sans assistance.

IMPORTANT ! Le lavabo doit être supporté par une colonne. Ne
pas installer le lavabo comme une unité à montage mural,
sous-comptoir, ou à rebord intégré .

Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner

pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.

Kohler Co. Français-1 1020683-2-E

Avant de commencer (cont.)

Ce guide d’installation fournit les étapes pour raccorder le lavabo
au cadre en bois. Pour d’autres installations, fournir un
renforcement approprié et des dispositifs de fixation de
dimension et résistance suffisantes.

Les murs et le sol doivent être d’équerre, d’aplomb, et nivelés.
Les dimensions du lavabo sont nominales et conformes aux

tolérances données par la norme ASME A112.19.9M.

Kohler Co. Français-2 1020683-2-E

K-2362-4 K-2362-8 K-2362-1

A 4" (10,2 cm) 8" (20,3 cm) Orifice unique

2-5/8"
(6,7 cm)

18-7/8"
(47,9 cm)

2-1/4"
(5,7 cm)

11-1/2"
(29,2 cm)

Orifices
d'ancrage dans
le lavabo Ø 1/2"
(1,3 cm)

9"
(22,9 cm)

22-3/4" (57,8 cm)

A

6" (15,2 cm)

3/8"
Chaud

8-1/8"
(20,6 cm)

Orifice de montage dans la
colonne Ø 1/2" (1,3 cm)

7-11/16"
(19,5 cm)

3/8" Froid

4" (10,2 cm)

Ø Ext. 1-1/4"
(3,2 cm)

Sol fini

34-1/2"
(87,6 cm)

1. Préparer le site

REMARQUE : La position d’ouverture des poignées d’arrêt
d’alimentation ne doit pas s’étendre de plus de 4-1/2″ (11,4 cm) du
mur fini.

Installer des lignes d’alimentation d’eau de 3/8″ et une tuyauterie
de drain de 1-1/4″ tel qu’indiqué dans le plan de raccordement.

Installer une plaque d’appui en bois derrière le mur fini pour
fournir un matériau fiable pour les dispositifs d’ancrage.
L’épaisseur combinée entre la plaque d’appui en bois et le
matériau du mur fini doit être d’au moins 1-1/2″ (3,8 cm).

Compléter le mur fini.

Mur fini

2-5/16"
(5,9 cm)

1020683-2-E Français-3 Kohler Co.

Appliquer deux coussinets
autocollants à chaque arête
au fond du bassin.

Boulon
d'ancrage

Rondelle

Écrous
borgnes

Tire-fond

Rondelle

Le drain et le
robinet ne sont
pas montrés
pour améliorer
la clareté.

Colonne

2. Instale el lavabo en el pedestal

ATTENTION : Risque de blessures corporelles. La porcelaine
vitrifiée est lourde. Ne pas essayer de soulever ou d’installer ce
produit sans assistance.

Appliquer deux coussinets autocollants à la base de la cuvette du
lavabo.

Marquer la ligne centrale de la colonne sur le sol avec un crayon.
Marquer la ligne centrale de la colonne sur la ligne centrale.
Placer le lavabo sur la colonne.
Vérifier que le lavabo soit nivelé et à égalité contre le mur fini.

Ajuster ou ajouter des coussinets autocollants selon la nécessité.

REMARQUE : Si la base du lavabo touche la colonne, repositionner
les coussinets autocollants.

Tracer les emplacements des deux orifices d’ancrage sur le mur
fini avec un crayon.

Marquer le centre du trou d’ancrage de la colonne sur le sol à
travers l’orifice à la base de la colonne.

Retirer le lavabo de la colonne. Mettre le lavabo de côté.
Mettre la colonne de côté.
Percer des trous de 3/16″ aux emplacements marqués sur le mur

fini et sur le sol.
Installer les boulons d’ancrage sur le matériel d’appui en bois.

Kohler Co. Français-4 1020683-2-E

Instale el lavabo en el pedestal (cont.)

Visser les écrous borgnes sur les boulons d’ancrage.
Visser les boulons d’ancrage dans le mur fini jusqu’à ce que

chacun d’entre eux soit exposé de 1-1/2″ (3,8 cm) entre l’écrou
borgne et le mur fini.

Retirer les écrous borgnes.
Installer le robinet et le drain au lavabo conformément aux

instructions du fabricant.
Remettre la colonne en position.
Placer le lavabo sur les boulons d’ancrage. S’assurer que le lavabo

soit nivelé contre la colonne et le mur fini.
Retirer le lavabo de la colonne. Mettre le lavabo de côté.

ATTENTION : Risque d’endommagement du produit. Ne pas
trop serrer la rondelle et le tire-fond. Le serrage excéssif peut
endommager le produit.

Visser une rondelle et un tire-fond au sol à travers l’orifice de la
colonne et dans le sol jusqu’à ce que la rondelle touche la
colonne. Ne pas trop serrer.

Poser soigneusement le lavabo sur sa colonne de facon à faire
passer les écrous d’ancrage dans les orifices prévus.

Vérifier que l’installation soit nivelée et proprement positionnée.

ATTENTION : Risque d’endommagement du produit. Ne pas
trop serrer les écrous borgnes. Le serrage excéssif peut
endommager le produit.

Visser l’écrou borgne et la rondelle sur le boulon d’ancrage
jusqu’à ce que la rondelle et l’écrou borgne soient serrés contre le
lavabo.

Sécuriser le siphon en P au drain.
Raccorder les tuyaux d’alimentaton d’eau au robinet selon les

instructions du fabricant.

1020683-2-E Français-5 Kohler Co.

Guía de instalación

Lavabo de pedestal

Herramientas y materiales

Llaves
combinadas
de 1/2" y 9/16"

Taladro

Lápiz

Escuadra

Nivel

Llave de
tubo

Lentes de
seguridad

Más:

• Herramientas y materiales
comunes de carpintería

• Broca de taladro de 3/16"

Cinta para
medir

Gracias por elegir los productos de Kohler

Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.

Antes de comenzar

PRECAUCIÓN: Riesgo de lesiones personales. Este lavabo de
pedestal es pesado. No intente levantar o instalar el lavabo de
pedestal sin ayuda.

¡IMPORTANTE! El lavabo debe estar soportado por el pedestal.

No instale el lavabo como una unidad de montaje a la pared, bajo
cubierta o con borde terminado.

Cumpla con todos los códigos locales de plomería y de
construcción.

Antes de la instalación, desembale el lavabo nuevo y revíselo
para asegurarse de que no esté dañado. Vuelva a colocar el
lavabo en la caja como protección hasta que lo instale.

Kohler Co. Español-1 1020683-2-E

Antes de comenzar (cont.)

Esta guía de instalación contiene los pasos de instalación para
fijar el lavabo a una estructura de madera. Para otras
instalaciones, provea el refuerzo adecuado y los herrajes de
suficiente tamaño y resistencia.

Las paredes y el piso deben estar a escuadra, a plomo y a nivel.
Las dimensiones del producto son nominales y cumplen con las

tolerancias de la norma ASME A112.19.9M.

1020683-2-E Español-2 Kohler Co.

K-2362-4 K-2362-8 K-2362-1

A 4" (10,2 cm) 8" (20,3 cm) De un orificio

2-5/8"
(6,7 cm)

18-7/8"
(47,9 cm)

2-1/4"
(5,7 cm)

11-1/2"
(29,2 cm)

Orificios de
anclaje de 1/2"
(1,3 cm) D. en
el lavabo

9"
(22,9 cm)

22-3/4" (57,8 cm)

A

6" (15,2 cm)

3/8"
Caliente

8-1/8"
(20,6 cm)

Orificio de fijación de 1/2"
(1,3 cm) D. en el pedestal

7-11/16"
(19,5 cm)

3/8" Fría

4" (10,2 cm)

1-1/4" (3,2 cm)
D.E.

Piso acabado

34-1/2"
(87,6 cm)

1. Prepare el sitio

NOTA: Las llaves de paso, en la posición abierta, no deben
sobresalir más de 4-1/2″ (11,4 cm) de la pared acabada.

Instale los tubos de suministro de agua de 3/8″ y los tubos de
desagüe de 1-1/4″, conforme al diagrama de instalación.

Instale soporte de madera detrás de la pared acabada para
asegurar una buena sujeción de los anclajes. El grosor total del
soporte de madera y del material de la pared acabada debe ser de
1-1/2″ (3,8 cm) como mínimo.

Termine la pared acabada.

Pared
acabada

2-5/16"
(5,9 cm)

Kohler Co. Español-3 1020683-2-E

Aplique dos empaques
autoadhesivos en la parte
inferior del lavabo.

Perno de
sujeción

Arandela

Tapones roscados

Perno de
fijación

Arandela

Para mayor
claridad, no se
ha ilustrado el
desagüe ni la
grifería.

Pedestal

2. Instale el lavabo

PRECAUCIÓN: Riesgo de lesiones personales. La porcelana
vitrificada es pesada. No intente levantar o instalar este producto
sin ayuda.

Aplique dos empaques autoadhesivos en la parte inferior del
lavabo.

Con un lápiz, marque la línea central del pedestal en el piso.
Alinee el centro del pedestal con la línea central que marcó.
Coloque el lavabo en el pedestal.
Verifique que el lavabo quede a nivel y al ras con la pared

acabada. Ajuste o agregue los empaques autoadhesivos según sea
necesario.

NOTA: Si la parte inferior del lavabo toca el pedestal, cambie la
posición de los empaques autoadhesivos.

Con un lápiz, marque los dos lugares para los orificios de anclaje
del lavabo en la pared acabada.

Marque el orificio de anclaje del pedestal en el piso, a través del
orificio en la base del pedestal.

Retire el lavabo del pedestal. Coloque el lavabo a un lado.
Coloque el pedestal a un lado.
Perfore orificios de 3/16″ en los lugares marcados en la pared y el

piso acabados.

1020683-2-E Español-4 Kohler Co.

Instale el lavabo (cont.)

Instale los pernos de sujeción en el material de soporte de
madera.

Enrosque los tapones roscados en los pernos de sujeción.
Enrosque los pernos de sujeción en la pared acabada hasta que

cada perno sobresalga 1-1/2″ (3,8 cm) entre el tapón roscado y la
pared acabada.

Retire los tapones roscados.
Instale la grifería y el desagüe en el lavabo según las

instrucciones del fabricante.
Vuelva a colocar el pedestal en su lugar.
Coloque el lavabo sobre los pernos de sujeción. Verifique que el

lavabo quede al ras con el pedestal y la pared acabada.
Retire el lavabo del pedestal. Coloque el lavabo a un lado.

PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado el perno de fijación y la arandela. Si aprieta
demasiado se pueden causar daños al producto.

Enrosque una arandela y un perno de fijación a través del orificio
del pedestal y dentro del piso, hasta que la arandela toque el
pedestal. No apriete demasiado.

Coloque el lavabo con cuidado sobre el pedestal de manera que
los pernos de sujeción sobresalgan a través de los orificios de
anclaje del lavabo.

Verifique que la instalación esté a nivel y bien colocada.

PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado los tapones roscados. Si aprieta demasiado se pueden
causar daños al producto.

Enrosque un tapón roscado y una arandela en cada perno de
sujeción hasta que la arandela y el tapón roscado estén apretados
contra el lavabo.

Fije la trampa en P al desagüe.
Conecte las líneas de suministro de agua a la grifería, conforme a

las instrucciones del fabricante.

Kohler Co. Español-5 1020683-2-E

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

©2006 Kohler Co.

1020683-2-E
