Modèles IS2436GSB IS2442GSB

HOTTE ÎLOT EN VERRE

AVEC ÉCRAN ACL (à cristaux liquides)

HOTTE DE CUISINIÈRE KOBE

SÉRIE IS-124

NOTICE D'INSTALLATION

ET MODE D'EMPLOI

LIRE ET CONSERVER CES INSTRUCTIONS

TABLE DES MATIÈRES

Consignes de sécurité importantes 3 Contenu de l'emballage 5 Installation 6 Mode d'emploi 8 Entretien préventif 12 Spécifications 16 Mesures et schémas 19 Liste des pièces 21 Schéma de câblage 23 Avis de non-responsabilité 24 Garantie 26 Fiche d'enregistrement du produit 28

LIRE ATTENTIVEMENT TOUTES LES CONSIGNES

AVANT DE COMMENCER

TOUT LE CÂBLAGE ÉLECTRIQUE DOIT ÊTRE EFFECTUÉ

PAR UN PROFESSIONNEL EN CONFORMITÉ

AVEC LES CODES D'ÉLECTRICITÉ

LOCAUX ET NATIONAUX

CONSIGNES DE SÉCURITÉ IMPORTANTES

SVP LIRE CETTE SECTION ATTENTIVEMENT AVANT L'INSTALLATION

AVERTISSEMENT – AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC

ÉLECTRIQUE ET DE BLESSURES, RESPECTER LES CONSIGNES SUIVANTES :

1) L'installation et le câblage électrique doivent être effectués par des techniciens qualifiés et en conformité avec tous les codes et toutes les normes qui s'appliquent même pour les constructions ignifugées.

2) Lorsque vous découpez ou percez un mur ou un plafond, prendre soin de ne pas endommager le filage électrique ou autres conduits cachés.

3) Les hottes à évacuation doivent être évacuées à l'extérieur. a) Avant une réparation, un entretien préventif ou un nettoyage, ouvrir le panneau de

la lumière et COUPER LE COURANT ÉLECTRIQUE SUR LE TABLEAU DE DISTRIBUTION.

b) Nettoyer le ventilateur, le filtre optionnel et les surfaces chargées de graisse

fréquemment. Afin de réduire les risques d'incendie et afin de disperser l'air adéquatement, évacuer l'air à l'extérieur. NE PAS ventiler l'air d'évacuation dans les murs, les greniers, les vides sanitaires ou les garages.

NOTE: La garantie de cet appareil sera nulle sans le reçu d'un distributeur autorisé de

KOBE® ou si l'appareil est endommagé par une utilisation inadéquate, une installation déficiente, un usage inapproprié, un mauvais traitement, de la négligence ou par toute autre circonstance échappant au contrôle des distributeurs autorisés de KOBE®. Toute réparation effectuée sans la supervision d'un agent autorisé de KOBE® annulera automatiquement la garantie.

KOBE® se dégage de toute responsabilité face à des dommages à la propriété

personnelle ou aux biens immeubles ou encore à des blessures corporelles causées directement ou indirectement par la hotte de cuisinière.

AVERTISSEMENT – AFIN DE RÉDUIRE LES RISQUES DE BLESSURES

CORPORELLES DANS L'ÉVENTUALITÉ D'UN INCENDIE DE GRAISSE SE DÉCLARANT SOUS LA HOTTE DE CUISINIÈRE :

• Tenir toujours propres le ventilateur, les filtres déflecteurs, s'il y en a, et les surfaces chargées de graisse.

• Toujours faire fonctionner la hotte lors d'une cuisson à température élevée.

• Utiliser les vitesses élevées de la hotte UNIQUEMENT lorsque nécessaire. Chauffer

l'huile lentement aux réglages de basse ou de moyenne vitesses.

• Ne pas laisser la cuisinière sans surveillance lors de la cuisson.

• Toujours utiliser les articles de cuisson et les ustensiles appropriés au type et à la

quantité d'aliments préparés.

• Utiliser l'appareil seulement pour l'usage auquel le fabricant l'a destiné.

• Avant l'entretien courant, couper l'alimentation électrique au tableau de distribution

principal et verrouiller ce dernier (si possible) pour éviter une mise en marche accidentelle.

• Nettoyer les ventilateurs fréquemment. La graisse ne doit pas s'accumuler sur les ventilateurs et les déflecteurs.

Que faire en cas d'un incendie de graisse sur la cuisinière

• ÉTOUFFER LES FLAMMES à l'aide d'un couvercle hermétique, une plaque à biscuits

ou un plateau métallique, puis fermer le rond ou le brûleur. GARDER LES MATÉRIAUX INFLAMMABLES OU COMBUSTIBLES LOIN DES FLAMMES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA ZONE ET APPELER LE SERVICE D'INCENDIE ou le 911.

• NE JAMAIS SOULEVER UNE CASSEROLE EN FEU - Il y a risque de brûlure.

• NE PAS UTILISER D'EAU incluant serviettes ou linges à vaisselle mouillés - cela

provoquerait un violent jet de vapeur.

• Utiliser un extincteur SEULEMENT si:

a) vous possédez un extincteur de classe A, B ou C et si vous savez vous en servir ; b) le feu est petit et est contenu dans la zone de départ ; c) vous avez appelé le service d’incendie ; d) vous pouvez combattre le feu le dos près d'une sortie.

Que faire si une odeur de gaz se dégage

• Éteindre toute flamme nue.

• Ne pas essayer d'allumer des lumières ou tout type d'appareil électroménager.

• Ouvrir toutes les portes et fenêtres afin de chasser le gaz. Si une odeur de gaz est

toujours perceptible, appeler votre fournisseur de gaz ainsi que le service d'incendie immédiatement.

ATTENTION

1) Cette hotte doit être utilisée UNIQUEMENT pour une ventilation normale. Ne pas s'en servir pour évacuer des substances et vapeurs dangereuses ou explosives.

2) Afin de réduire les risques d'incendie, employer seulement des gaines ou conduits de métal.

3) Suivre les directives et les consignes de sécurité des fabricants d'équipement de chauffage comme celles publiées par le National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) de même que les codes nationaux et locaux. L'activation de tout interrupteur peut provoquer une mise à feu ou une explosion.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE pouvant entraîner la mort ou des blessures graves.

Couper l'alimentation électrique à l'appareil avant tout entretien ou toute

réparation. Si la hotte est munie d'une ampoule fluorescente, cette dernière contient une petite quantité de mercure et, en conséquence, elle doit être recyclée ou éliminée conformément aux codes locaux, provinciaux et fédéraux qui s'appliquent.

BOÎTE 1 DE 2

CONTENU DE L'EMBALLAGE

POUR TOUT RETOUR OU REMBOURSEMENT

CONSERVER TOUT LE MATÉRIEL AINSI QUE L'EMBALLAGE D'ORIGINE

Modèle IS2436GSB Modèle IS2442GSB

1. Hotte en verre avec écran ACL - 1

2. Fiche d'enregistrement à la garantie - 1

3. Notice d'installation et mode d'emploi - 1

4. Filtre déflecteur - 2

5. Conduit télescopique - 1

6. Ventilateur - 1

7. Couvre-conduit intérieur - 1

8. Couvre-conduit extérieur - 1

9. Patron de montage - 1

10. Registre rond de 7 po - 1

11. Ensemble de vis - 1

• fixer à la hotte

BOÎTE 2 DE 2 Modèle IS124DC

* fixer au bloc de ventilation 12 vis M 5 x 154 vis TS 3 x 15

 Une trousse de recirculation est offerte en option. Pour de plus amples

renseignements, vous adresser à KOBE RANGE HOODS au 626.350.1355 ou au

1.888.651.2534

INSTALLATION

SVP LIRE AU COMPLET AVANT L'INSTALLATION

Mesures à prendre avant l'installation

Calculer la longueur de l'installation à l'aide du Tableau 1 qui suit. (Toutes les mesures sont données en pouces).

TABLEAU 1 A = Hauteur entre le plancher et le plafond

B = Hauteur entre le plancher et le plan de travail (hauteur standard: 36 po) C = Hauteur désirée entre le plan de travail et le dessous de la hotte (dégagement recommandé: de 30 à 36 po) D = Hauteur de la hotte E = Hauteur de l'installation de la hotte [A - (B+C)] F = Hauteur du couvre-conduit [E - D]

CONSIGNES DE SÉCURITÉ LES HOTTES PEUVENT AVOIR DES BORDS TRÈS TRANCHANTS ; PORTER DES

GANTS DE PROTECTION SI NÉCESSAIRE POUR RETIRER DES PIÈCES LORS DE L'INSTALLATION, DU NETTOYAGE, DE L'ENTRETIEN ET DES RÉPARATIONS.

NOTE : ÊTRE PRUDENT EN UTILISANT UN TOURNEVIS ÉLECTRIQUE POUR ÉVITER D'ENDOMMAGER LA HOTTE.

Préparation avant l'installation

Photo 2

NOTE: AFIN DE PRÉVENIR TOUT DOMMAGE À LA HOTTE, IL FAUT EMPÊCHER LES DÉBRIS DE PÉNÉTRER DANS L'OUVERTURE DE VENTILATION.

• Choisir l'emplacement du conduit de ventilation de la hotte vers

l'extérieur. Voir photo 1.

• Un conduit court et droit permet de maximiser le rendement de la hotte.

• Essayer d'éviter autant que possible les raccords, les coudes et les

longues sections de conduit puisque ceux-ci peuvent réduire le rendement de la hotte.

• Brancher la hotte temporairement afin d'en vérifier le bon fonctionnement

avant de l'installer. Voir photo 6 à la page 9.

• Important : enlever toute pellicule protectrice de la hotte.

• Utiliser du ruban adhésif entoilé d'aluminium pour rendre les raccords

sécuritaires et hermétiques.

Conduits

Coudes

Hotte

Mur

Photo 1

Planification avant l'installation

1. Marquer les repères de centre de la plaque de

cuisson ou de la cuisinière sur le plafond au-dessus. Se servir des repères de centre indiqués au plafond pour positionner le patron de montage comme illustré

à la photo 2.

GABARIT DE MONTAGE

PLAFOND PLAFOND

2. Retirer et conserver le patron. Couper et retirer le placoplâtre du plafond. Installer deux

morceaux de bois 2 po x 4 po (non fournis) entre les solives de plafond. Vous référer à la Figure 3.

3. Finir la surface de plafond. S'assurer de marquer l'emplacement des solives de plafond

et des morceaux de bois ou remettre en place le patron de montage dans la position des solives de plafond et des morceaux de bois.

4. Fixer le conduit télescopique au plafond et le rattacher solidement aux solives et au

cadre de bois à l'aide de 8 vis (non fournies). S'assurer que les vis pénètrent bien au centre des solives et des morceaux de bois pour offrir un soutien maximal.

5. Alignez le patron de montage sur les marques de plafond et le fixer en place avec du

ruban adhésif. Coupez le conduit 7-1/4" ouvert et un trou de 1" de diamètre pour l’accès des fils. Percez les trous pour les 8 vis de support comme indiqué sur le patron.

Solives de

plafond

vis

HEMINEE

TELESCOPIQUE

Solive de plafond

Photo 3

Installation conduit télescopique

6. Fixer le conduit télescopique au plafond et le rattacher solidement aux solives et au cadre de bois à l'aide de 8 vis (non fournies). S'assurer que les vis pénètrent bien au

Conduit

Télescopique

centre des solives et des morceaux de bois pour offrir un soutien maximal. Régler le conduit télescopique à l'aide de la référence F du Tableau 1 et des mesures à la page19. Fixer l’unité au conduit télescopique avec les quatre (M5 X

15) vis (fournies) suivant les indications du schéma 4.

Ventilateur

Branchement à la source d'alimentation électrique


Photo 5

Tuyau de 7"

Ruban adhésif

Registre ronde de

CONSIGNE DE SÉCURITÉ

RISQUE DE CHOC ÉLECTRIQUE. CETTE HOTTE DE CUISINIÈRE DOIT ÊTRE MISE À LA TERRE ADÉQUATEMENT. CE TRAVAIL DOIT ÊTRE EXÉCUTÉ PAR UN ÉLECTRICIEN PROFESSIONNEL EN CONFORMITÉ AVEC TOUS LES CODES D'ÉLECTRICITÉ LOCAUX ET NATIONAUX QUI S'APPLIQUENT. AVANT DE BRANCHER DES FILS, COUPER LE COURANT ÉLECTRIQUE AU TABLEAU DE DISTRIBUTION PRINCIPAL ET VERROUILLER CE DERNIER POUR ÉVITER QUE LE COURANT SOIT REMIS ACCIDENTELLEMENT

8. Conduisez le câblage de maison dans le plafond aussi près

Connecteur de fils

Boite électrique

Unité de ventilateur

que possible de l'endroit d'installation. Laissez les longueurs additionnelles tomber du plafond à la boîte électrique.

9. Raccorder les trois fils (noir, blanc et vert) aux fils de la maison et les couvrir avec des capuchons de connexion. Raccorder les fils selon la couleur : noir avec noir, blanc avec blanc et vert avec vert.

Le vert doit être mis à la terre pour empêcher les chocs électriques. Voir photo 5.

Installation de la canalisation

10. Utiliser un tuyau d'aluminium ou d'acier de 7 po (non fourni) pour raccorder le registre rond de 7 po au réseau de conduits au-dessus. Note : placer le tuyau de 7" sur le registre rond de 7". Utiliser du ruban adhésif entoilé d'aluminium pour rendre les raccords sécuritaires et hermétiques. Assurez-vous que les clapets du registre peuvent se fermer et s’ouvrir librement.

Voir photo 6.

Installation du couvre-conduit

11. Faire glisser le couvre-conduit intérieur vers le haut et le fixer solidement au conduit télescopique à l'aide de 4 vis TS 3x15 (fournies). Voir photo 7.

12. Avec l'aide d'une autre personne, faire glisser le couvre-conduit

extérieur jusqu'au bloc de ventilation et demander à votre aide de le tenir jusqu'à ce que l'étape 12 soit effectuée.

Couvre conduit intérieur

Photo 7

Raccord

ement à l'écran ACL

Couvre conduit

Raccord de

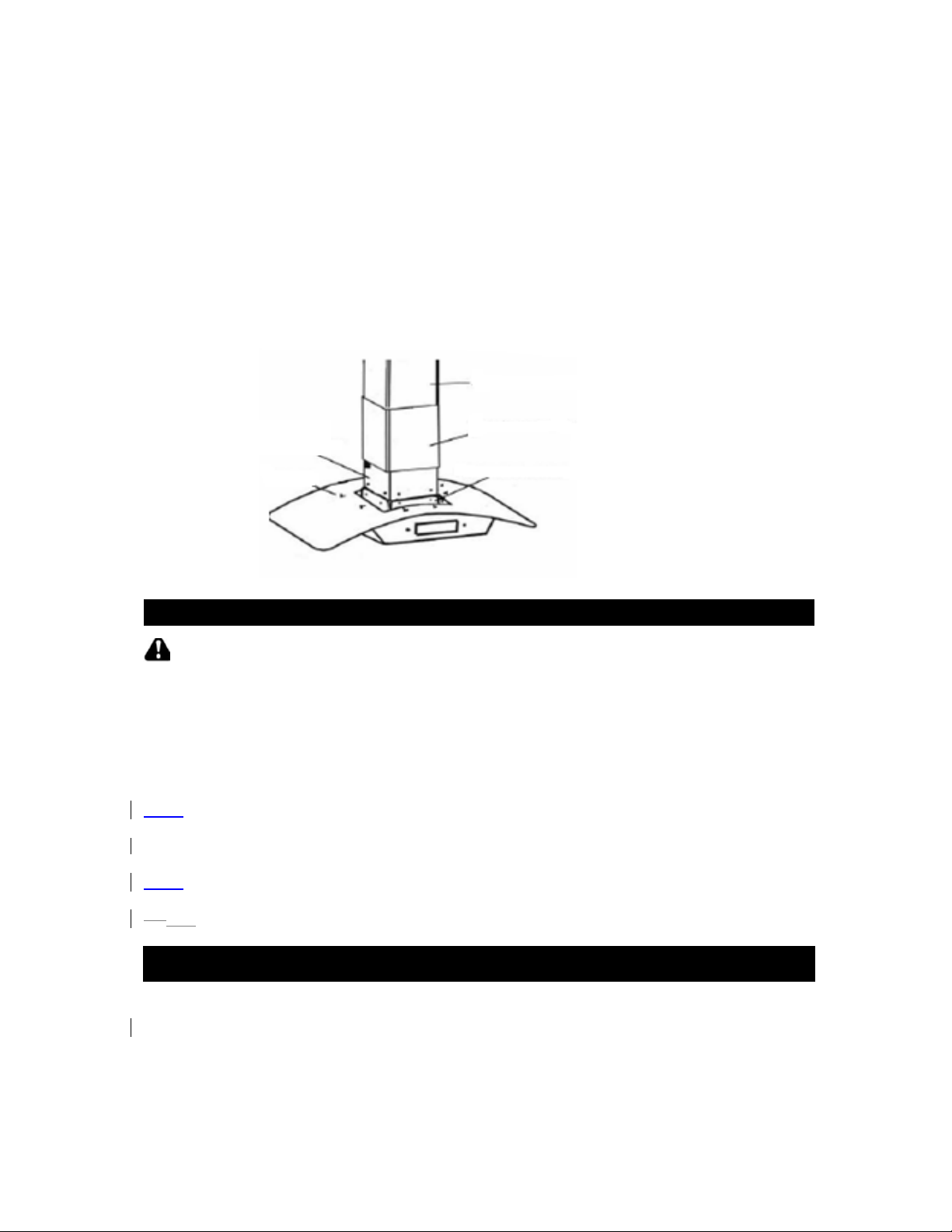

13. Fixer la hotte en verre avec écran ACL en-dessous du bloc de ventilation. S'assurer que le bloc de ventilation est bien à l'intérieur du raccord de caisson. Vous référer à la liste des pièces aux pages 21 et 22 pour le nom des pièces.

14. Fixer solidement le raccord de caisson au bloc de ventilation à l'aide de 8 vis M5x10 (fournies) comme illustré à la photo 8.

15. Demandez de l'aide pour glisser le couvre conduit externe vers le bas pour ce dernier vienne s'appuyer à l'intérieur des rainures du couvercle en verre.

Ventilateur

CONSIGNE DE SÉCURITÉ

16. Retirer le filtre déflecteur (à chicane) avant (directement derrière l'écran ACL). Face à

l’écran ACL tourner le bouton légèrement vers a gauche pour libérer le filtre.

ATTENTION DE NE PAS TROP TOUNER LES BOUTONS.

17. Raccorder les fils selon la couleur au bloc de ventilation.

16.18. Remettre en place le filtre déflecteur. (filtre à chicane)

Assemblage final

16. Démarrer la hotte par la commande marche/arrêt (ON/OFF). Vérifier le fonctionnement

de toutes les lampes et du ventilateur.

17. Remettre ce manuel au propriétaire pour consultation future.

Photo 9

MODE D'EMPLOI

AFFICHAGE ACL

Logo KOBE

Commande de son

Commande de couleur

Commande de détecteur

intégré

Commande des

lampes

Heure Vitesse

Commande automatique

Arrêt du démarrage différé

Date Minuterie Démarrage différé

Commande de vitesse

Changement

de filtre

Commande en marche/Arrêt

Commande de sélection Commande de sélection Commande de menu

APPUYER SUR POUR METTRE EN MARCHE OU ARRÊTER LA HOTTE

(Lorsque l’unité est en marche l’écran ACL s’Allumera jusqu’à ce que l’appareil soit arrêté. L’écran ACL demeurera allumé pour quelques secondes même après que l’appareil soit fermé.)

RÉGLAGE DE BASE (L'option du menu s'effacera automatiquement après 10 secondes s'il n'y a aucun réglage.)

• Réglage de l'heure

1. Appuyer sur

2. Appuyer sur ou pour sélectionner l'heure du jour par hh:mm

(heure:mois). (Choisir pour A.M. ou pour P.M.)

• Réglage de la date

1. Appuyer sur jusqu'à ce que le jour choisi clignote.

2. Appuyer sur ou pour sélectionner la date du jour.

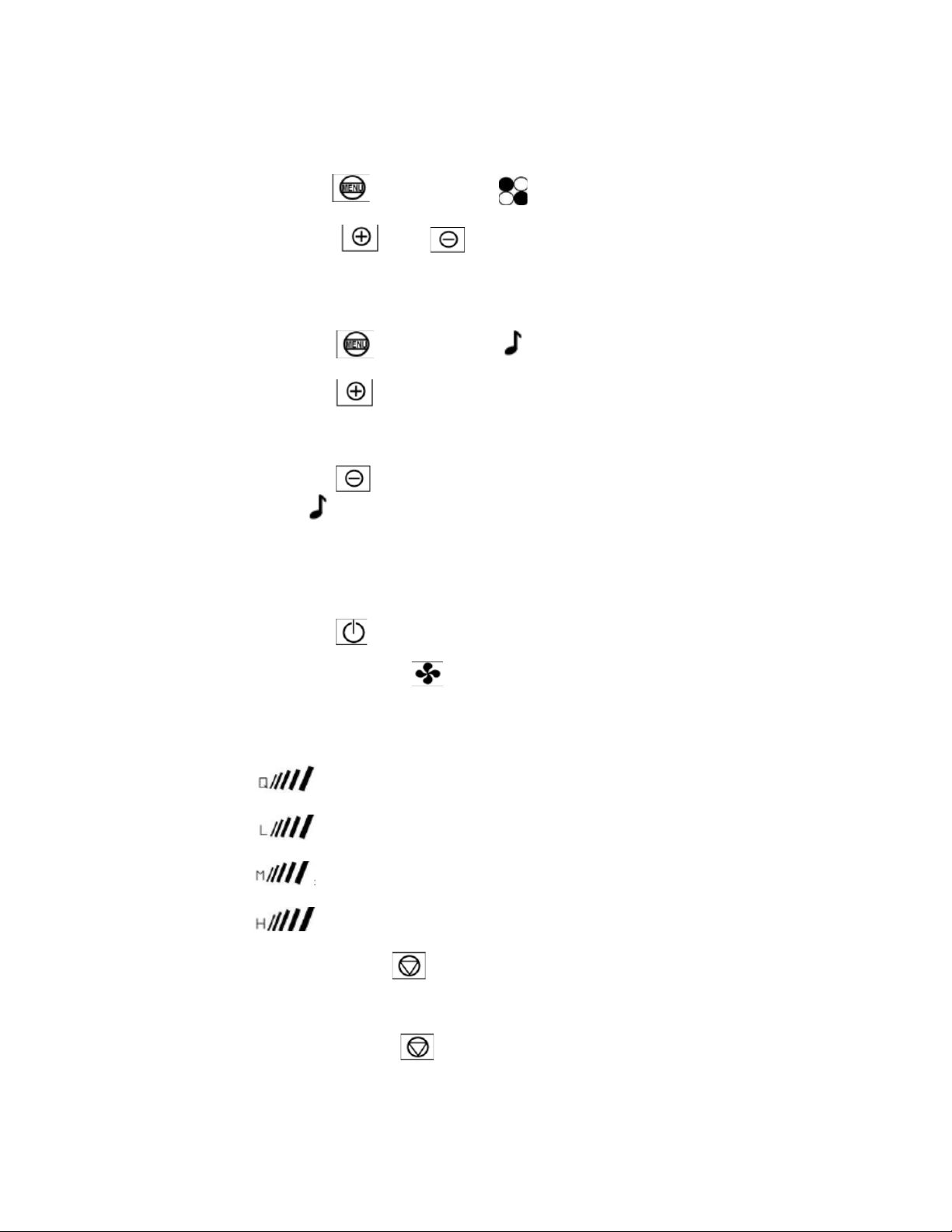

• Réglage de la couleur de fond

1. Appuyer sur jusqu'à ce que clignote.

2. Appuyer sur ou pour sélectionner la couleur (violet, bleu pâle, vert).

• Réglage de la tonalité (son)

1. Appuyer sur jusqu'à ce que clignote.

2. Appuyer sur pour sélectionner la tonalité.

Appuyer sur pour enlever la tonalité. (Lorsque apparaît, la tonalité du pavé numérique est en fonction.)

MISE EN MARCHE DE LA HOTTE

• Mise en marche/arrêt du ventilateur

1. Appuyer sur pour mettre en marche le ventilateur.

(Chaque pression sur fera passer le ventilateur à la vitesse suivante (basse, moyenne, élevée et QuietModeTM.)

L'écran indiquera:

L = mode QuietModeTM

M = vitesse basse

H = vitesse moyenne

Q = vitesse élevée

2. Appuyer une fois sur , le ventilateur démarrera dans un délai de 3 minutes. OU

Appuyer deux fois sur et le ventilateur s'arrêtera immédiatement.

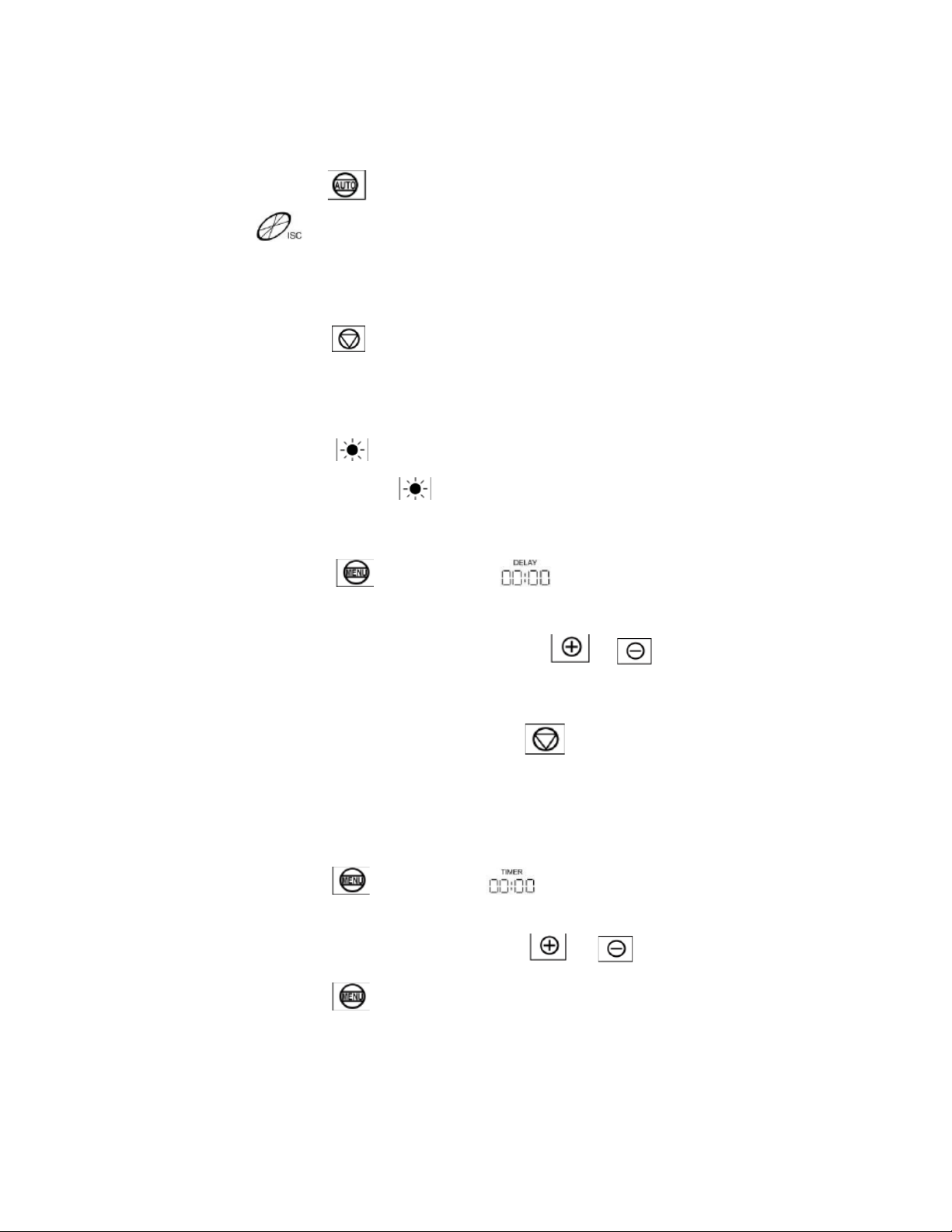

• Mise en marche du détecteur intégré

1. Appuyer sur pour mettre en marche le détecteur intégré.

( :L'icône ISC indiquera que le détecteur intégré est en fonction. Lorsque des émanations de gaz, de la fumée ou des températures ambiantes plus élevées que la normale sont détectées, le ventilateur se met en marche automatiquement. Le ventilateur tournera à la vitesse la plus élevée en décroissant jusqu'à ce que toutes les émanations de gaz ou la fumée soient éliminées.)

2. Appuyer sur pour fermer le détecteur intégré.

• Mise en marche des lampes

(La commande des lampes est distincte de celle de marche/arrêt. Même si le ventilateur n’est plus en marche les lampes ne s’éteignent pas

1. Appuyer sur pour allumer les lampes halogènes.

(Chaque pression sur diminuera l'intensité des lampes.)

• Réglage du mode différé

1. Appuyer sur jusqu'à ce que clignote.

2. Régler le temps pour l'arrêt du démarrage différé en mm:ss (minutes:secondes)

en appuyant sur la commande de sélection ou . (Le ventilateur s'arrêtera automatiquement lorsque le décompte atteindra

00:00.)

3. Pour amorcer l'arrêt différé, appuyer sur

(Si vous appuyez sur l'option MENU alors que le ventilateur est en mode différé,

le décompte sera provisoirement suspendu.)

• Réglage de la minuterie

1. Appuyer sur jusqu'à ce que clignote.

2. Régler le temps voulu de la minuterie en mm:ss (minutes:secondes) en

appuyant sur la commande de sélection ou .

3. Appuyer sur pour lancer la minuterie.

(Un signal sonore sera émis lorsque le temps de la minuterie sera écoulé.)

ENTRETIEN PRÉVENTIF

Pour favoriser un rendement optimal, nettoyer régulièrement les surfaces de la hotte et les filtres déflecteurs.

Nettoyage des surfaces de la hotte AVERTISSEMENT: NE JAMAIS EMPLOYER DE NETTOYANTS ABRASIFS, DE LAINES

À RÉCURER OU DE TISSUS ABRASIFS.

*** Un entretien fréquent aidera à conserver une belle apparence à la hotte.

1) Utiliser seulement du savon doux ou du détergent. Sécher les surfaces avec un chiffon doux.

2) Si la hotte est tachée (hotte en acier inoxydable), utiliser un nettoyant à base d'agrume pour nettoyer les surfaces. Éviter de mettre du nettoyant sur les boutons de commande. Étendre une petite quantité sur les surfaces et laisser reposer quelques minutes (ne pas laisser trop longtemps car cela pourrait endommager le fini de la hotte). À l'aide d'un chiffon doux, enlever la solution nettoyante et frotter doucement les taches rebelles. Utiliser un chiffon légèrement humide pour enlever tout résidu de solution nettoyante. Sécher la hotte avec un chiffon doux.

3) Pour redonner du brillant au fini en acier inoxydable, utiliser un nettoyant pour acier inoxydable.

4) NE PAS laisser les dépôts s'accumuler durant de longues périodes de temps.

5) NE PAS utiliser de laines ou de brosses à récurer ordinaires. Des particules d'acier peuvent adhérer à la surface et la faire rouiller.

6) NE PAS permettre à des solutions salines, des désinfectants, des javellisants ou des agents nettoyants de rester en contact avec l'acier inoxydable durant de longues périodes. Plusieurs de ces nettoyants contiennent des produits chimiques pouvant causer du tort à l'acier inoxydable. Après tout contact de ce type, rincer à l'eau et essuyer avec un chiffon doux.

Nettoyage et remplacement des filtres déflecteurs AVERTISSEMENT: VIDER LES FILTRES DÉFLECTEURS AVANT QU'IL N'Y AIT TROP

D'ACCUMULATION DE GRAISSE.

Indication de nettoyage ou de remplacement:

1) L'affichage ACL indiquera lorsque le filtre déflecteur devra être nettoyé ou remplacé.

2) Retirer le filtre déflecteur. Nettoyer ou remplacer le filtre déflecteur.

(Pour acheter des filtres de remplacement, prendre contact avec le détaillant KOBE

le plus près de chez vous ou appeler au (626) 350-1355 ou 1.888.651.2534.

Nettoyage des filtres déflecteurs:

1) Enlever tous les filtres déflecteurs en tournant la poignée à l'inverse des aiguilles d'une montre.

2) Laver dans une eau chaude savonneuse. Sécher entièrement avant de remettre en place. (Note: les filtres déflecteurs se lavent en toute sécurité dans le haut du lave-

vaisselle).

Remplacement d'une ampoule AVERTISSEMENT: LA LAMPE HALOGÈNE PEUT ÊTRE BRÛLANTE! ATTENDRE

QU'ELLE SE REFROIDISSE.

Plaque de verre

Boitier de la lampe

Lampe Halogène 12V

Tournevis à tête

plate

1) S'assurer que toutes les commandes sont en mode ARRÊT et que la hotte de cuisinière est débranchée.

2) Glisser le tournevis à tête plate dans l'espace entre la plaque de verre et le boîtier de la lampe.

3) Retirer la plaque de verre.

4) En douceur, tirer sur l'ampoule défaillante pour l'enlever et la jeter. Les ampoules à utiliser doivent être de 12 V et de 20 W au maximum.

5) À l'aide d'un linge, tenir la nouvelle ampoule et la pousser fermement dans la douille.

6) Remettre la plaque de verre par-dessus le boîtier.

7) Brancher la hotte de cuisinière pour en vérifier le fonctionnement.

Sone

SPÉCIFICATIONS

BOÎTE 1 DE 2 MODÈLE / FORMAT IS2436GSB - 36 po

IS2442GSB - 42 po BOÎTE 2 DE 2 IS124DC - Couvre-conduit avec ventilateur pour plafond de

8 pi à 10 pi

COULEUR Acier inoxydable de qualité commerciale no 304 CONSOMMATION/AMPÈRE 240 W - 2,0 A VOLTAGE 120 V - 60 Hz NOMBRE DE MOTEURS 1 DESIGN Fini satiné sans joints de calibre 18 TYPE DE VENTILATEUR Centrifuge à pales (cage d'écureuil) ÉVACUATION Registre rond vertical de 7 po COMMANDES Écran tactile multifonction à affichage ACL LAMPES HALOGÈNES 2 ampoules 12 V, 20 W ACCESSOIRES EN OPTION Trousse de recirculation - no d'article RD-0124 Net Brut POIDS (lb) IS2436GSB 40 55

IS2442GSB 46 62 IS124DC 57 77

VITESSE Quiet ModeTM Basse Moyenne Élevée

Capacité d'air (cfm)*

300 480 540

600

1,0** 2,8 4,5 4,8

Les spécifications sont sujettes à changement sans préavis. * Les mesures du plafond sont calculées avec, en hauteur, un dégagement minimal de 30 po et un dégagement maximal de 36 po. ** Essai maison de pression statique « 0 ». Un sone équivaut au son d'un réfrigérateur à 40 décibels.

Patron de montage

Devant de la hotte

Couvre conduit

intérieur

Couvre conduit

extérieur

MESURES ET SCHÉMAS

 Toutes les mesures entre parenthèses sont en millimètres.  Toutes les mesures en pouces sont converties à partir de millimètres. Les mesures en pouces sont estimées.

Système de recirculation (Vendu séparément)

Conduit télescopique

intérieur

Ventilateur

Couvre conduit

extérieur

CONDUIT TÉLESCOPIQUE

Ventilateur

COUVRE-CONDUIT - VUE DU DESSUS

VENTILATEUR

COUVRE-CONDUIT EXTERIEUR COUVRE-CONDUIT INTERIEUR

de modèle IS2436GSB

DESCRIPTION

MODÈLE

DE PIÈCE

1 Couvercle

en verre

IS2436GSB

GC-0036-01

2 Raccord de caisson

PH-0001-01

3 Commande de détecteur

PH-0002-01

4 Panneau de soutien

lampe (supérieur)

PH-0003-01

5 Panneau de soutien

- lampe (inférieur)

PH-0003-02

Lampe halogène

7 Caisson de hotte

PH-0005-01

8 Écran ACL

PH-0006-01

9 Filtre déflecteur

BF-

0124 PH-0007-01

de modèle IS124DC

DESCRIPTION

MODÈLE

DE PIÈCE

10 Couvre

conduit intérieur

PD-0001-01

11 Registre rond de 7 po

PD-0002-01

12 Joint d'étanchéité en caoutch

ouc PD-

0002-02

13 Couvre

conduit extérieur

PD-0001-02

14 Conduit télescopique

PD-0001-03

Bloc de ventilation

PD-0003-00

Boîte électrique

PD-0003-01

Transformateur (lampe/ACL)

PD-0003-02

Processeur

PD-0003-03

Condens

ateur (moteur)

PD-0003-04

Carter du moteur

PD-0003-05

Boîtier du moteur

PD-0003-06

Moteur

PD-0003-07

Cage d'écureuil

PD-0003-08

Contre

écrou

PD-0003-09

Couvercle du ventilateur

PD-0003-10

TROUSSE DE RECIRCULATION

- No

d'article RD

-0124 (OPTIONNEL)

DESCRIPTION

MODÈLE

DE PIÈCE

16 Boîtier en T

RD-0004-00

A Vis TS 3 X 15

RD-0004-01

B Équerre de boîtier

RD-0004-02

C Boîtier

RD-0004-03

17 Vis TS 3 x 15

RD-0004-01

18 Adaptateur rond de 7 po

RD-0005-01

19 Tuyau rond de 7

po en aluminium

RD-0006-01

20 Filtre à graisse

RD-0007-01

LISTE DES PIÈCES

Modèles: IS2436GSB

IS2442GSB

No de modèle IS2442GSB

BOÎTE 1 DE 2

Boîtier - lampe halogène

Ampoule - lampe halogène

Plaque de verre - lampe halogène

A B C D E F

IS2442GSB

BOÎTE 2 DE 2

GC-0042-01

PH-0004-01 PH-0004-02 PH-0004-03

Boite 1 de 2

: H

ott

e de verre avec écran ACL

Modèles: IS2436GSB IS2442GSB

BOÎTE 1 DE 2 - HOTTE EN VERRE AVEC ÉCRAN ACL

BOÎTE 2 DE 2 - COUVRE-CONDUIT TROUSSE DE RECIRCULATION No D'ARTICLE RD-0124

SCHEMA DE CABLAGE

Modèles: IS2436GSB IS2442GSB

SERVICE

DOMMAGES

DOMMAGES LORS DE LA LIVRAISON OU DE L’INSTALLATION :



Veuillez vous assurer que toutes les pièces de l’appareil ne sont pas endommagées

AVANT l’installation.



Si l’appareil a été endommagé durant la livraison, retournez l’appareil à l’endroit ou vous

l’avez acheté.



Si l’appareil est endommagé par le client ou l’installateur (autre que le client) la

réparation ou le remplacement sera à la charge du client.

Pour le service contacter :

KOBE, Inc. 10505, Valley blvd. Suite 302 Elmonte , CA 91731 U.S.A

Téléphone : (626) 350-1355 Télécopieur : (626) 350-1976 Courriel : customerservice@koberangehoods.com Site web : www.KobeRangeHoods.com

ou encore :

A.G I SERVICE

2255, boul. Dagenais ouest Laval, Québec H7L 6B1

Téléphone : (450) 963-1303 /1.888.651.2534/Télécopieur : (450) 963-8985 Courriel : service@aginternational.ca Site web : www.aginternational.ca

GARANTIE

CERTIFICAT DE GARANTIE

KOBE® Range Hoods Inc., garantie que tous les produits construits ou fourni par lui sont exempts de défauts de fabrication et d’éléments défectueux. Ses engagements conformément à cette garantie sont limités à une période de deux ans à partir de la date d'achat et à la réparation ou au remplacement, et sont sujets aux modalités et aux conditions indiquées ci-dessous

PÉRIODE DE SERVICE DE GARANTIE LIMITEE DE 2 ANS

KOBE ® offre un service de réparation ou de remplacement, (à être déterminer par KOBE ® ou un des ses agents de service autorisés) sans frais pour toutes les pièces ou éléments défectueux dont le mal fonctionnement est dû à un défaut de fabrication à l’intérieur d’un délai de deux ans suivant l’achat original.

Conserver votre preuve d'achat ou la facture originale. Si l’appareil est vendu par l'acheteur original pendant la période de garantie le nouveau propriétaire est protégé jusqu'à l'expiration de la garantie originale de l'acheteur.

Attention : pour obtenir du service sous garantie vous devez avoir une preuve de la date d’achat du produit.

CONDITIONS

Les conditions suivantes s'appliquent seulement par rapport à la garantie expressément donnée dans ce certificat.

1) cette garantie s'applique seulement :

a) aux U.S.A. et au Canada. b) L’appareil doit être utilisé dans le cadre d’un usage domestique (si utilisé pour des fins publicitaires, commerciales ou tout autre usage non prévu par le manufacturier, la garantie devient nulle).

2) La réparation (de tout défaut) sous garantie ne sera pas fournie :

a) si le numéro d'identification (numéro de série de l’appareil) de la hotte a été changé, rendu illisible ou enlevé ; b) si une notification du défaut n'a pas été donné au cours de la période applicable ; c) pour pièces consommables comme les ampoules ou les fusibles ; d) pour des dommages physiques ; e) pour des surfaces endommagées résultant de l’usage de produits nettoyants non recommandés ou de produits chimiques ; f) si l'appareil a été :

i) sujet à de l'abus, de la négligence, accidenté, installé incorrectement ou s’il y a eu manquement aux consignes d'utilisation ; ii) relié à été connecté à un service électrique insuffisant ou défectueux, à des conduits d'échappement inadéquats, ou employé avec des lubrifiants souillés ; iii) installé, maintenu ou opéré autrement que selon les instructions de KOBE ® incluant l’utilisation inexacte de détergents, agents de blanchiment, ou

décapants. g) pour des dommages durant le transport, la livraison, l’installation ou le déplacement de l’appareil ;

h) pour des dommages résultant de réparations effectuées par une personne autre que les agents autorisés KOBE ®.

3) l'acheteur sera responsable des dépenses additionnelles pour rendre la hotte aisément accessible au service si la hotte est installée en dehors du territoire de ventes du détaillant ou du territoire de service des agents autorisés de KOBE ®. Il pourrait y avoir des frais pour la livraison et le transport de produits ou encore des dépenses de voyage occasionnées par le déplacement du technicien.

4) l'acheteur doit produire la preuve de l'achat en même temps que ce certificat de garantie lors de la réclamation.

5) les dommages causés pendant l'expédition ne sont pas couverts par la garantie.

DOMMAGES CONSÉCUTIFS Le manufacturier n’est pas responsable de dommages consécutifs.

Enregistrement de votre produit

Attention : pour obtenir du service sous garantie vous devez avoir une preuve de la date d’achat du produit.

Pour de l'information plus complète quant aux détails de la garantie veuillez vous référer à la dite section de ce manuel.

Cet appareil a été fabriqué, testé, et inspecté selon les normes requises par KOBE ® Range Hoods Inc.

SVP ENVOYER PAR COURRIER VOTRE CARTE D'ENREGISTREMENT DE GARANTIE AINSI QU’UNE PREUVE D’ACHAT À :

KOBE Range Hoods Inc.

10505, Valley Blvd. Suite 302 Elmonte , CA 91731 U.S.A

INFORMATION POUR VOS DOSSIERS :

Modèle : ________________________ No de Série : ________________________ Date d’achat : (JJ) _____/(MM)____/( AAAA)____ Achat effectué chez : Nom :_________________________________ Adresse : ______________________________ Tel :___________________________________

IMPORTANT : TOUJOURS CONSERVER UNE COPIE DE VOTRE PREUVE D’ACHAT OU DE VOTRE FACTURE.

v.060928

KOBE IS2436GSB, IS2442GSB User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
