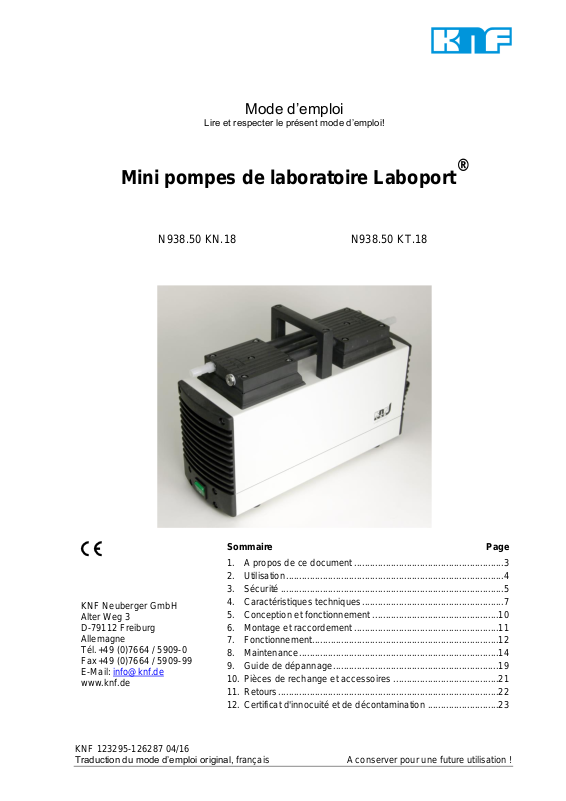

Page 1
Mode d’emploi
Lire et respecter le présent mode d’emploi!
Mini pompes de laboratoire Laboport®
N938.50 KN.18
N938.50 KT.18
KNF Neuberger GmbH
Alter Weg 3
D-79112 Freiburg
Allemagne
Tél. +49 (0)7664 / 5909-0
Fax +49 (0)7664 / 5909-99
E-Mail: [email protected]
www.knf.de
Sommaire Page
1. A propos de ce document ......................................................... 3
2. Utilisation ................................................................................... 4
3. Sécurité ..................................................................................... 5
4. Caractéristiques techniques ...................................................... 7
5. Conception et fonctionnement ................................................ 10
6. Montage et raccordement ....................................................... 11
7. Fonctionnement ....................................................................... 12
8. Maintenance ............................................................................ 14
9. Guide de dépannage ............................................................... 19
10. Pièces de rechange et accessoires ........................................ 21
11. Retours .................................................................................... 22

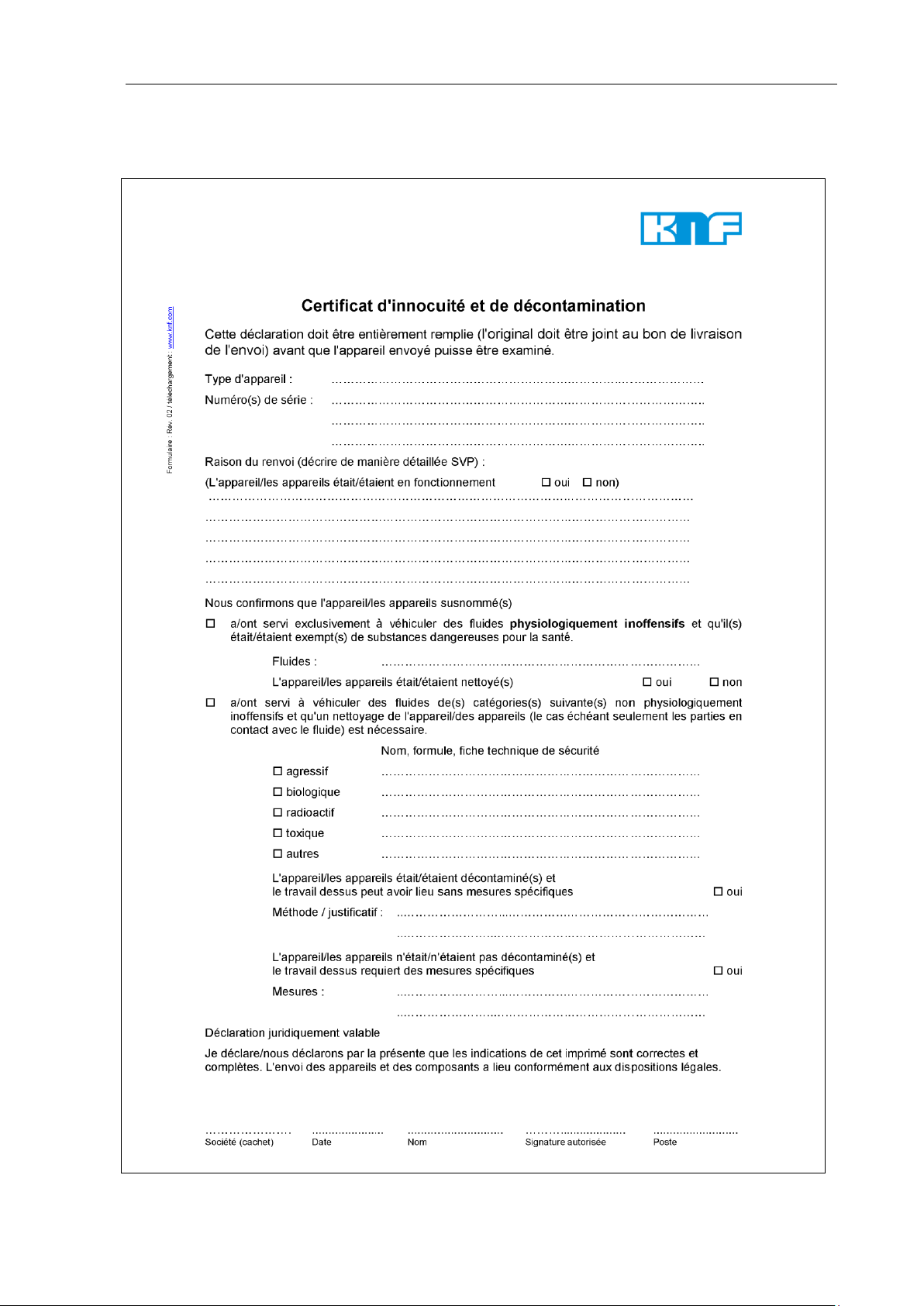

12. Certificat d'innocuité et de décontamination ........................... 23
KNF 123295-126287 04/16
Traduction du mode d’emploi original, français A conserver pour une future utilisation !
Page 2
Page 3
Mini Pompes De Laboratoire N 938.50.18 A propos de ce document
AVERTISSE-
MENT
Cette indication vous met en garde contre un
danger.
L’inobservation de la mise en garde peut avoir des
conséquences. Le mot de signalisation, p. ex.
avertissement, vous indique le niveau de danger.
Des mesures pour éviter le danger et ses
conséquences sont indiquées ici.
Mot de
signalisation
Signification
Conséquences en cas
d’inobservation
DANGER
avertit d’un
danger
imminent
La mort, des blessures graves
ou des dommages matériels
importants sont la conséquence.
AVERTISSEMENT
avertit d’un
éventuel danger
La mort, des blessures graves
ou des dommages matériels
importants sont possibles.
ATTENTION
avertit d’une
situation
éventuellement
dangereuse
Des blessures légères ou des
dommages matériels peu
importants sont possibles.
Ce signe signale des informations importantes.
Pompes de projets
1. A propos de ce document
1.1. Usage du mode d’emploi
Le mode d’emploi est une partie intégrante de la pompe.
Lisez le mode d’emploi avant de mettre la pompe en service.
Conservez constamment le mode d’emploi à portée de la main.
Transmettez le mode d’emploi au propriétaire suivant.
Dans le cas des pompes de projets spécifiques aux clients
(modèles de pompes commençant par « PJ » ou « PM »), il peut
exister des différences avec le mode d’emploi.
Pour les pompes de projets, respectez en plus les
spécifications convenues.
1.2. Symboles et signalisations
Mise en garde
Niveaux de danger
Tab. 1
Autres indications et symboles
Indique une tâche à effectuer (une étape).
1. Indique la première étape d’une tâche à effectuer. Les étapes
suivantes sont indiquées selon un ordre continu.
Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16 3
Page 4
Utilisation Mini Pompes De Laboratoire N 938.50.18
Paramètres et conditions de
fonctionnement
Exigences pour le fluide
véhiculé
Accessoires
2. Utilisation
2.1. Utilisation conforme
Les pompes sont exclusivement destinées à véhiculer des gaz et
des vapeurs.
Responsabilité de l’exploitant
Installer et utiliser les pompes uniquement dans le respect des
paramètres et conditions de fonctionnement décrits au chapitre 4,
Caractéristiques techniques.
S’assurer que le lieu d'installation est sec et que la pompe est à
l’abri de la pluie ainsi que des projections, jets et gouttes d’eau.
Avant de véhiculer un fluide, vérifier que dans le cas d’application
concret le fluide peut être véhiculé sans danger.
Avant d’utiliser un fluide, vérifier sa compatibilité avec les
matériaux de la tête, de la membrane et des clapets de la pompe.
Véhiculer uniquement des gaz qui restent stables sous l’effet des
pressions et des températures survenant dans la pompe.
Les équipements de laboratoire ou d'autres composants éventuels
qui sont raccordés à la pompe doivent être dimensionnés selon les
caractéristiques pneumatiques de la pompe.
2.2. Utilisation non conforme
Les pompes ne doivent pas être utilisées en atmosphère
potentiellement explosive.
Les pompes ne sont pas adaptées pour véhiculer des poussières.
Les pompes ne sont pas adaptées pour véhiculer des liquides.
Les pompes ne doivent pas être utilisées pour travailler
simultanément en vide et en pression.
Une pression ne doit pas être appliquée du côté aspiration de la
pompe.
4 Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16
Page 5
Mini Pompes De Laboratoire N 938.50.18 Sécurité
Respectez les consignes de sécurité des chapitres
6. Montage et raccordement et 7. Fonctionnement.
Personnel
Travailler en étant attentif à la
sécurité
Fig. 1 : Plaque indicatrice
Manipulation de fluides
dangereux
Manipulation de fluides
inflammables
3. Sécurité
Les pompes sont conçues conformément aux règles techniques
généralement reconnues ainsi qu’aux prescriptions relatives à la
sécurité du travail et la prévention des accidents. Néanmoins, des
dangers provoquant des dommages corporels de l’utilisateur ou de
tierces personnes ou encore des détériorations de la pompe ou
d’autres biens matériels peuvent survenir durant leur utilisation.
Il est impératif d’utiliser les pompes uniquement lorsqu’elles sont
techniquement en parfait état et selon l’utilisation conforme, en
étant attentif à la sécurité et aux dangers, en suivant le mode
d’emploi.
S’assurer que seul du personnel formé et initié ou du personnel
spécialisé travaille sur les pompes. Cela s’applique en particulier
aux travaux de montage, de raccordement et de maintenance.
S’assurer que le personnel a lu et compris le mode d’emploi, en
particulier le chapitre Sécurité.
Pour tous les travaux sur les pompes et lors du fonctionnement,
respecter les prescriptions relatives à la prévention des accidents
et à la sécurité.
Aucune partie du corps humain ne doit être exposée au vide.
Ouvrir les parties du corps de la pompe dotées de la plaque
indicatrice (voir fig. 1) uniquement après avoir retiré la fiche
secteur de la prise de courant.
Lorsque des fluides dangereux sont véhiculés, respecter les
prescriptions de sécurité durant leur manipulation.
Notez que les pompes ne sont pas antidéflagrantes.
S’assurer que la température d’un fluide soit toujours suffisamment
inférieure à la température d’inflammation du fluide concerné afin
d’éviter un incendie ou une explosion. Cela s’applique également
aux situations exceptionnelles de fonctionnement.
Notez à cet effet que la température du fluide augmente lorsque la
pompe comprime le fluide.
Il faut donc s’assurer que la température du fluide est
suffisamment inférieure à la température d’inflammation du fluide
également lors de la compression jusqu’à la pression de service
maximale de la pompe. La pression de service maximale de la
pompe est spécifiée dans les caractéristiques techniques (voir
chapitre 4).
Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16 5
Tenez compte, le cas échéant, des sources d’énergie externes (p.
ex. sources de rayonnement) susceptibles de chauffer en plus le
fluide.
En cas de doute, consultez le service après-vente de KNF.
Page 6
Sécurité Mini Pompes De Laboratoire N 938.50.18
Protection de l’environnement
Normes
Service après-vente et
réparations
Toutes les pièces de rechange doivent être stockées et éliminées
conformément à la réglementation environnementale. Les
prescriptions nationales et internationales doivent être respectées.
Cela s’applique en particulier aux pièces souillées par des
substances toxiques.
Les pompes sont conformes à la directive 2011/65/UE (RoHS2).
Les pompes sont conformes aux dispositions de sécurité de la
directive 2014/30/UE sur la compatibilité électromagnétique et de
la directive 2006/42/CE sur les machines.
Les normes harmonisées suivantes sont respectées :
DIN EN 61010-1
DIN EN 61326-1 – classe A
DIN EN 50581
Les pompes correspondent selon la norme CEI 664 :
à la catégorie de surtension II
au degré de pollution 2
Les réparations sur les pompes ne doivent être confiées qu’au
service après-vente compétent de KNF.
Les corps de pompe comportant des pièces conductrices
d’électricité doivent être ouverts uniquement par du personnel
spécialisé.
Utiliser uniquement des pièces d’origine KNF pour les travaux de
maintenance.
6 Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16
Page 7
Mini Pompes De Laboratoire N 938.50.18 Caractéristiques techniques
Toutes les pompes sont protégées contre la surchauffe par
des interrupteurs thermiques et dotées d'un coupe-circuit.
Sous-ensemble
Matériau
Tête de pompe
PPS
Membrane
EPDM
Clapets
EPDM
Joints toriques
FPM
Sous-ensemble
Matériau
Tête de pompe
PPS
Membrane
Revêtue de PTFE
Clapets
FFPM
Joints toriques
FPM
Vous trouverez la variante électrique de la pompe sur la
plaque signalétique
4. Caractéristiques techniques
Matériaux des pompes
N 938.50 KN.18
Tab. 2
N 938.50 KT.18
Tab. 3
Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16 7
Page 8
Caractéristiques techniques Mini Pompes De Laboratoire N 938.50.18
Performances pneumatiques
Pression de service maximale
[bar rel]
0,5
Vide limite [mbar abs.]
12
Débit nominal à pression atm.
[l/min]*
32
Raccords pneumatiques
Raccord de tuyaux [mm]
ID 10
Température ambiante et de fluide
Température ambiante
admissible
+ 5 °C à + 40 °C
Température de fluide
admissible
+ 5 °C à + 40 °C
Autres paramètres
Poids [kg]
6,9
Dimensions : L x H x l [mm]
402 x 212 x 110
Humidité d’air relative
maximale admissible
80 % pour des températures
jusqu’à 31 °C, décroissant
linéairement jusqu’à 50 % à
40 °C
Altitude de mise en place
maximale [m au-dessus du
niveau de la mer]
2000
Paramètres électriques
Tension [V]
100
115
220
230
Fréquence [Hz]
50/60
60
60
50
Intensité absorbée maximale
[A]
1,6
1,2
0,7
0,6
Puissance absorbée
de la pompe [W]
110
110
110
110
Fluctuations maximales
autorisées de la tension du
secteur
+/-
10 %
+/-
10 %
+/-
10 %
+/-
10 %
Fusible de la pompe**
(2 par appareil) T [A]
4,0
3,15
2,0
1,6
Type de protection du moteur
IP20
N 938.50 KN.18
8 Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16
Tab. 4 *Normaux litre (1013 mbar)
** Référence de commande voir chapitre 10
Page 9
Mini Pompes De Laboratoire N 938.50.18 Caractéristiques techniques
Performances pneumatiques
Pression de service maximale
[bar rel]
0,5
Vide limite [mbar abs.]
15
Débit nominal à pression atm.
[l/min]*
30
Raccords pneumatiques
Raccord de tuyaux [mm]
ID 10
Température ambiante et de fluide
Température ambiante
admissible
+ 5 °C à + 40 °C
Température de fluide
admissible
+ 5 °C à + 40 °C
Autres paramètres
Poids [kg]
6,9
Dimensions : L x H x l [mm]
402 x 212 x 110
Humidité d’air relative
maximale admissible
80 % pour des températures
jusqu’à 31 °C, décroissant
linéairement jusqu’à 50 % à
40 °C
Altitude de mise en place
maximale [m au-dessus du
niveau de la mer]
2000
Paramètres électriques
Tension [V]
100
115
220
230
Fréquence [Hz]
50/60
60
60
50
Intensité absorbée maximale
[A]
1,6
1,2
0,7
0,6
Puissance absorbée
de la pompe [W]
110
110
110
110
Fluctuations maximales
autorisées de la tension du
secteur
+/-
10 %
+/-
10 %
+/-
10 %
+/-
10 %
Fusible de la pompe**
(2 par appareil) T [A]
4,0
3,15
2,0
1,6
Type de protection du moteur
IP20
N 938.50 KT.18
Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16 9
Tab. 5 *Normaux litre (1013 mbar)
** Référence de commande voir chapitre 10
Page 10

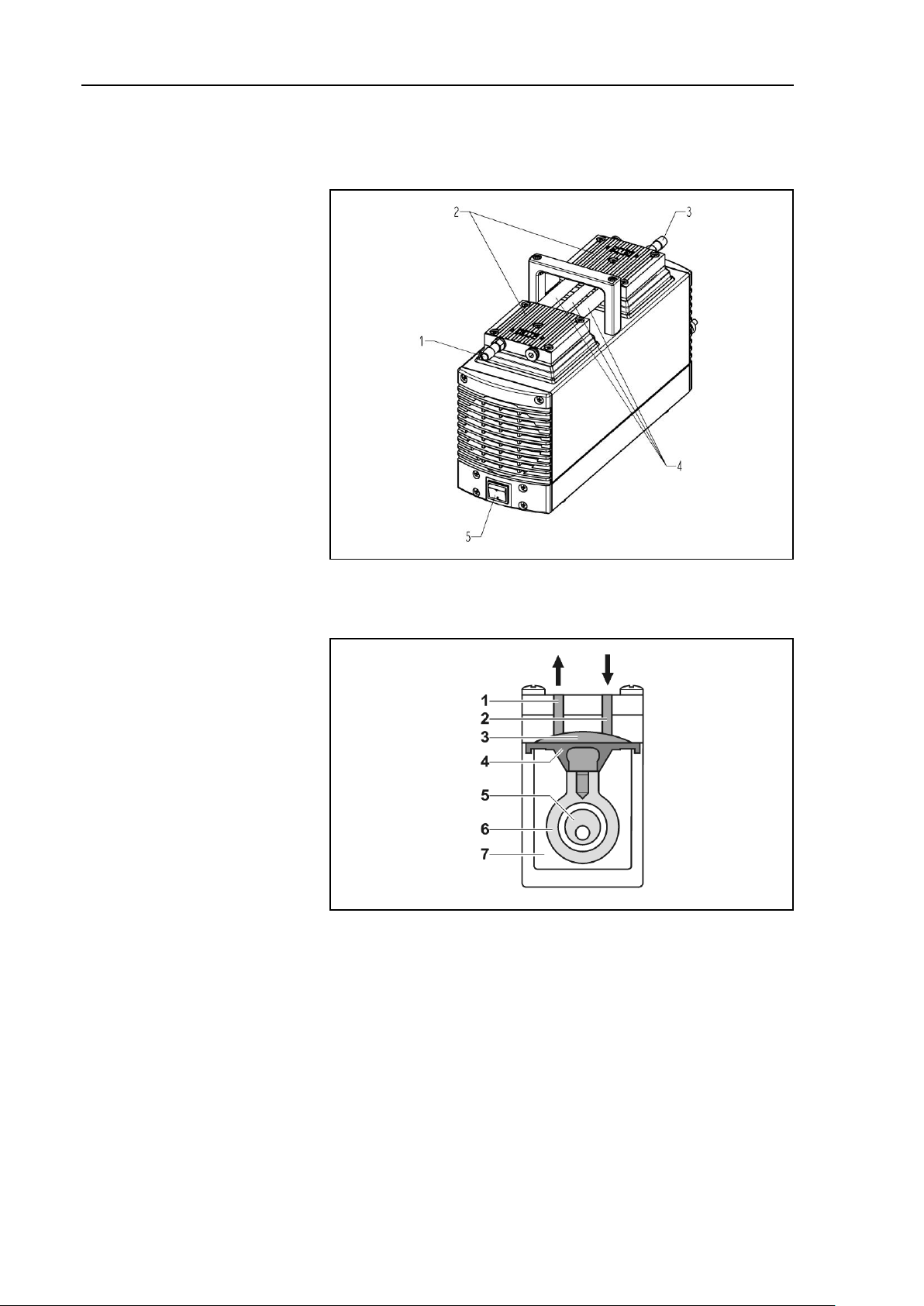

Conception et fonctionnement Mini Pompes De Laboratoire N 938.50.18
1 Entrée (côté aspiration)
2 Tête de pompe
3 Sortie (côté refoulement)
4 Raccordement
5 Interrupteur
1 Clapet de refoulement
2 Clapet d’aspiration
3 Chambre de compression
4 Membrane
5 Excentrique
6 Bielle
7 Entraînement de la pompe
5. Conception et fonctionnement
Conception N 938.50 K_.18
10 Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16
Fig. 2
Fonctionnement de la pompe à membrane
Fig. 3: Tête de pompe
Les pompes à membrane véhiculent, compriment (selon le
modèle) et évacuent les gaz et les vapeurs.
La membrane élastique (4) est actionnée de bas en haut par
l’excentrique (5) et la bielle (6). Lors de sa course vers le bas, elle
aspire le gaz à véhiculer par le clapet d’aspiration (2). Lors de sa
course montante, la membrane pousse le fluide par le clapet de
refoulement (1) hors de la tête de pompe. La chambre de
compression (3) est séparée hermétiquement de l’entraînement de
la pompe (7) par la membrane.
Page 11
Mini Pompes De Laboratoire N 938.50.18 Montage et raccordement
Un marquage sur la tête de pompe indique le sens du débit.
Avant le montage du silencieux, dévisser l'embout cannelé
hors du filetage de la tête de pompe.
Dimensions
Alimentation en air frais
Lieu d’utilisation
Composants raccordés
Refoulement de la pompe
Raccordement
6. Montage et raccordement
Raccorder les pompes uniquement dans le respect des
paramètres et conditions de fonctionnement décrits au chapitre 4,
Caractéristiques techniques.
Respecter les consignes de sécurité (voir chapitre 3).
6.1. Montage
Avant le raccordement, conserver la pompe sur le lieu
d’utilisation afin de la mettre à température ambiante.
Pour les dimensions de la pompe voir chapitre 4,
Caractéristiques techniques.
Installer la pompe de manière à ce que l’hélice de ventilateur
du moteur puisse aspirer suffisamment d’air frais.
S’assurer que le lieu d’utilisation est sec et que la pompe est à
l’abri de la pluie ainsi que des projections, jets et gouttes d’eau.
Choisir un lieu sûr (surface plane) pour les pompes.
Protéger la pompe de l’action de la poussière.
Protéger la pompe des vibrations et des chocs.
6.2. Raccordement
Raccorder à la pompe uniquement des composants conçus
pour les données pneumatiques de la pompe (voir
chapitre 4, Caractéristiques techniques).
Lorsque la pompe est utilisée comme pompe à vide, dériver de
manière sûre le refoulement de la pompe sur la sortie
pneumatique de la pompe.
2. Retirer les embouts de protection des raccords pneumatiques.
3. S'il est présent, monter le silencieux (accessoire) côté
refoulement.
4. Raccorder les tuyaux d’aspiration et de refoulement (tuyau ID
10 mm).
5. Incliner les tuyaux d’aspiration et de refoulement de manière à
empêcher un écoulement de condensat dans la pompe.
6. Enfoncer la fiche du câble secteur dans une prise de courant
de sécurité installée dans les règles de l’art.
Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16 11
Page 12
Fonctionnement Mini Pompes De Laboratoire N 938.50.18
Conditions de service préalables nécessaires
Pompe
Tous les tuyaux sont correctement raccordés
Les orifices du ventilateur ne sont pas obstrués
Les données de l’alimentation électrique
concordent avec les indications de la plaque
signalétique de la pompe
La sortie de la pompe n’est pas obstrué ou
étranglé
AVERTISSE-
MENT
Risque d'éclatement de la tête de pompe en cas
d’augmentation excessive de la pression :
Ne pas dépasser la pression de service
maximale (voir chapitre 4).
Surveiller la pression durant le fonctionnement.
Si la pression augmente au-delà de la pression
de service maximale : arrêter immédiatement la
pompe et réparer le dysfonctionnement (voir
chapitre 9, Guide de dépannage).
Etrangler ou réguler le débit d'air ou de gaz
uniquement du côté aspiration afin d’éviter un
dépassement de la pression de service
maximale.
Si la régulation ou l’étranglement du débit d’air
ou de gaz se fait du côté du refoulement, veiller
à ce que la pression de service maximale de la
pompe ne soit pas dépassée.
7. Fonctionnement
7.1. Préparer la mise en service
Respecter les consignes ci-après avant la mise en marche de la
pompe :
Tab. 6
7.2. Mise en service
Faire fonctionner la pompe uniquement dans le respect des
paramètres et conditions de fonctionnement décrits au chapitre
4, Caractéristiques techniques.
S’assurer de l’utilisation conforme de la pompe (voir chapitre
Exclure toute utilisation non conforme de la pompe (voir
Respecter les consignes de sécurité (voir chapitre 3).
2.1).
chapitre 2.2).
12 Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16
Page 13
Mini Pompes De Laboratoire N 938.50.18 Fonctionnement
Les dépassements de pression peuvent être évités au moyen
d’un by-pass avec une soupape de décharge entre le côté
refoulement et le côté aspiration de la pompe. Les conseillers
techniques de KNF fournissent de plus amples informations.
AVERTISSE-
MENT
Dommages corporels et détérioration de la pompe
causés par le démarrage automatique
Si le fonctionnement de la pompe est interrompu par
l’interrupteur thermique en raison d’une surchauffe,
la pompe se met automatiquement en marche après
une période de refroidissement.
Après le déclenchement du dispositif de sécurité
thermique ou en cas de panne de courant,
débrancher la pompe afin d’empêcher un
redémarrage incontrôlé de la pompe.
Effectuer des travaux sur la pompe uniquement
si la pompe est déconnectée du réseau de
distribution électrique.
Lors de la mise en marche, la pompe ne doit pas démarrer en
contre-pression ou sous-vide. Cela est également valable
durant le fonctionnement après une brève interruption de
courant. ne pompe démarrant sous pression ou sous-vide
risque de se bloquer, l'interrupteur thermique réagit alors et
arrête la pompe.
Arrêt de pompe
En cas d’arrêt de pompe, mettre les tuyaux à la pression
atmosphérique (décharge pneumatique de la pompe).
7.3. Mettre en marche et arrêter la pompe
Mettre en marche la pompe
S’assurer que les tuyaux sont exempts de pression ou de vide
lors de la mise en marche.
Mettre la pompe en marche avec l'interrupteur (voir fig. 2).
Arrêter/mettre hors service la pompe
Après avoir véhiculé des fluides agressifs, rincer la pompe
avant de l’arrêter afin de prolonger la durée de vie de la
Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16 13
membrane (voir chapitre 8.2.1).
Arrêter la pompe avec l'interrupteur (voir fig. 2).
Mettre les tuyaux à la pression atmosphérique (décharge
pneumatique de la pompe).
Retirer la fiche secteur de la pompe.
Page 14
Maintenance Mini Pompes De Laboratoire N 938.50.18
Composant
Intervalle de maintenance
Pompe
Contrôler régulièrement l’absence de
détérioration extérieure ou de fuite
Filtre d'aspiration
(accessoire)
Remplacer en cas d’encrassement
Membrane et plaques
soupapes
Remplacer au plus tard lorsque le débit
de la pompe diminue
Lors des travaux de nettoyage, veillez à ce qu’aucun liquide
ne pénètre à l’intérieur du corps de la pompe.
8. Maintenance
8.1. Plan de maintenance
Tab. 7
8.2. Nettoyage
8.2.1. Rincer la pompe
Avant d’arrêter la pompe, rincer la pompe à la pression
atmosphériques (pression ambiante) durant environ 5 minutes
avec de l’air (ou un gaz inerte si cela s’avère nécessaire pour
des raisons de sécurité).
8.2.2. Nettoyer la pompe
Les pièces doivent dans la mesure du possible être nettoyées
à sec avec un chiffon.
Pour le nettoyage, utiliser des solvants uniquement lorsqu’ils
ne risquent pas d’attaquer les matériaux de la tête (s’assurer
de la résistance du matériau aux solvants).
En présence d’air comprimé, purger les pièces.
14 Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16
Page 15
Mini Pompes De Laboratoire N 938.50.18 Maintenance
Pièce de rechange/outil
Lot de maintenance selon la liste de pièces de rechange,
chapitre 10
Tournevis cruciforme n°2
Petit tournevis (largeur de lame : 0,5 mm)
Crayon
AVERTISSE-
MENT
Risque pour la santé à cause de substances
dangereuses dans la
pompe
Selon la substance véhiculée, des brûlures ou des
intoxications peuvent se produire.
Si nécessaire, porter un équipement de
protection, p. ex. des gants.
Rincer la pompe avant le remplacement de la
membrane et des plaques soupapes (voir
chapitre 8.2.1).
Conditions préalables
Pièces de rechange/outils
Procédure

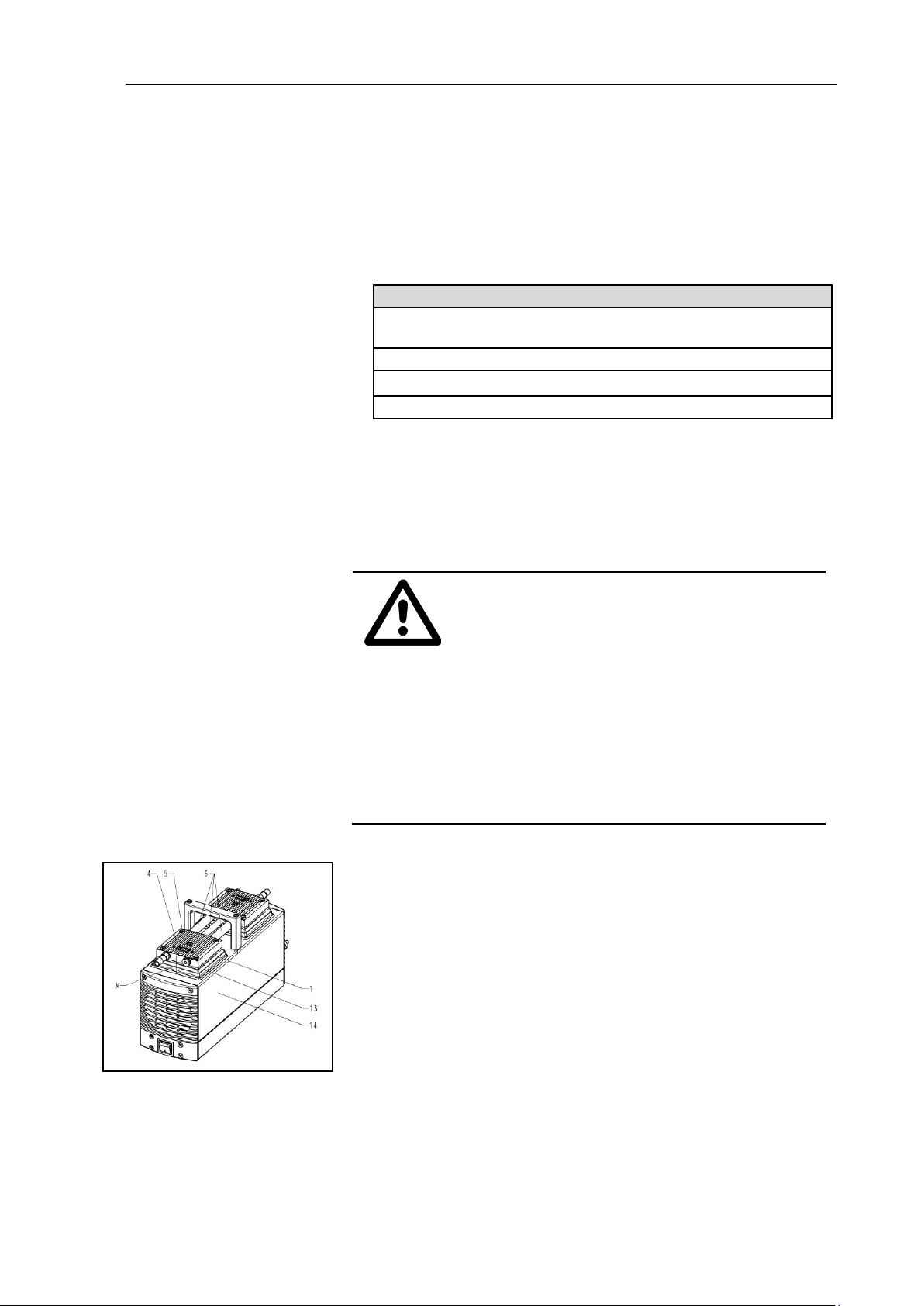

Fig. 4: Démonter les têtes de
pompe
8.3. Remplacer la membrane et les clapets
Pompe arrêtée et fiche secteur retirée de la prise de
courant
Pompe nettoyée et exempte de substances dangereuses
Tuyaux retirés de l’entrée et de la sortie pneumatiques de
la pompe
Tab. 8
La membrane et les plaques soupapes doivent être changés
simultanément pour préserver les performances de la pompe.
Remplacer la membrane et les plaques soupapes des têtes de
pompe l'un après l'autres.
Démonter les têtes de pompe
1. Sur les deux têtes de pompe : Repérer le couvercle de tête (4),
la culasse (1), la plaque de protection (13) et le corps (14) d'un
trait continu au crayon (M). Cela permettra d'éviter un mauvais
positionnement des pièces lors du remontage de la pompe.
2. Sur les deux têtes de pompe : Desserrer les quatre vis de
3. Retirer les têtes de pompe :
Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16 15
couvercle de tête (5).
Page 16
Maintenance Mini Pompes De Laboratoire N 938.50.18
Pour pouvoir retirer les têtes de pompe (14) du corps, il faut
tout d'abord retirer le raccordement entre les deux têtes de
pompe :
Lever légèrement les têtes de pompe
Tirer les tuyaux de raccordement (6) d'une des deux têtes
de pompe
Retirer les têtes de pompe (se composant du couvercle de
tête (4) et de la culasse (1)) hors du corps (14)
Remplacer les membranes l'une après l'autre afin de s'assurer
d'utiliser le même nombre de rondelles d'épaisseur
qu'auparavant.
Attention à ne pas laisser tomber dans le corps de pompe les
rondelles d'épaisseur (12) se trouvant sur le filetage de la
membrane (11).

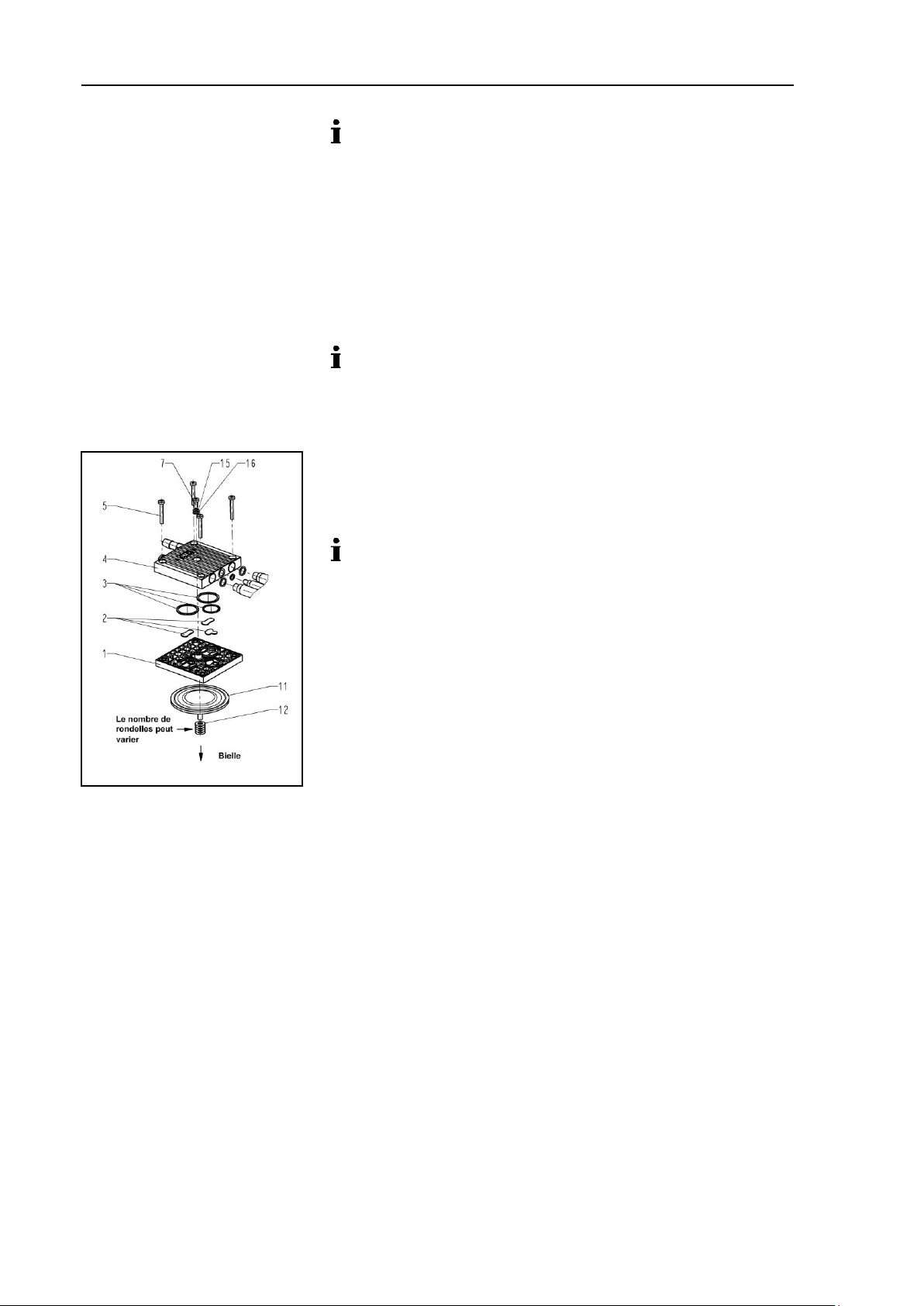

Fig. 5: Tête de pompe (schéma
éclaté)
Remplacer la membrane
1. Presser une membrane (11) vers le bas de sorte que l'autre
membrane atteigne sa position la plus haute.
2. Soulever la membrane (11) se trouvant sur la position la plus
haute par les bords opposés, la saisir et la dévisser dans le
sens inverse des aiguilles d'une montre.
3. Retirer les rondelles d'épaisseur (12) du goujon fileté de la
membrane (11) et les conserver.
4. Vérifier l'état de propreté de toutes les pièces et le cas échéant
procéder à leur nettoyage (voir à cet effet chapitre 6,
Nettoyage).
5. Pousser les rondelles d'épaisseur (12) sur le goujon fileté de la
nouvelle membrane (11).
6. Déplacer la bielle (pièce de liaison entre l'arbre d'entraînement
et la membrane) dans le point d'inversion supérieur en
pressant vers le bas la membrane (11) de la deuxième tête de
pompe.
7. Visser la nouvelle membrane (11) avec les rondelles
d'épaisseur (12) dans la bielle (dans le sens des aiguilles d'une
montre) et serrer à la main.
8. Exécuter les étapes (1) à (7) sur la deuxième tête de pompe.
Remplacer les plaques soupapes/joints.
Remplacer les plaques soupapes
1. Sur une tête de pompe, desserrer la vis (7).
2. Séparer le couvercle de tête (4) de la culasse (1).
3. Enlever les plaques soupapes/joints (2) de la culasse (1).
4. Vérifier l’état de propreté des logements, de la culasse (1) et
du couvercle de tête (4) et remplacer ces pièces en cas
d'inégalités et de rayures.
16 Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16
Page 17
Mini Pompes De Laboratoire N 938.50.18 Maintenance
Voir la fig. 6 pour la disposition de la rondelle Belleville (15) et
de la rondelle (16) ainsi que pour l'orientation de la rondelle
Belleville.
Lors du montage des têtes de pompe, veiller à ce que leur
raccordement se déroule sous la poignée :
positionner la tête de pompe avec les tuyaux de
raccordement (fig. 4/6) de telle sorte que les tuyaux de
raccordement se trouvent sous la poignée. (tenir compte
du marquage (M))
Enficher de nouveau les tuyaux de raccordement (6) dans
la deuxième tête de pompe
Placer les têtes de pompe en même temps que le
raccordement sur le corps (14).
Veiller alors à ce que la plaque de protection (fig. 12/13)
repose sur la tête de pompe sans être écrasée. Pour cela, faire
passer avec précaution un petit tournevis entre la plaque de
protection (13) et la tête de pompe.
En cas de non alignement de la plaque de protection avec la
culasse (1) et le couvercle de tête (4), la pompe n'atteindra pas
le débit pneumatique nominal.

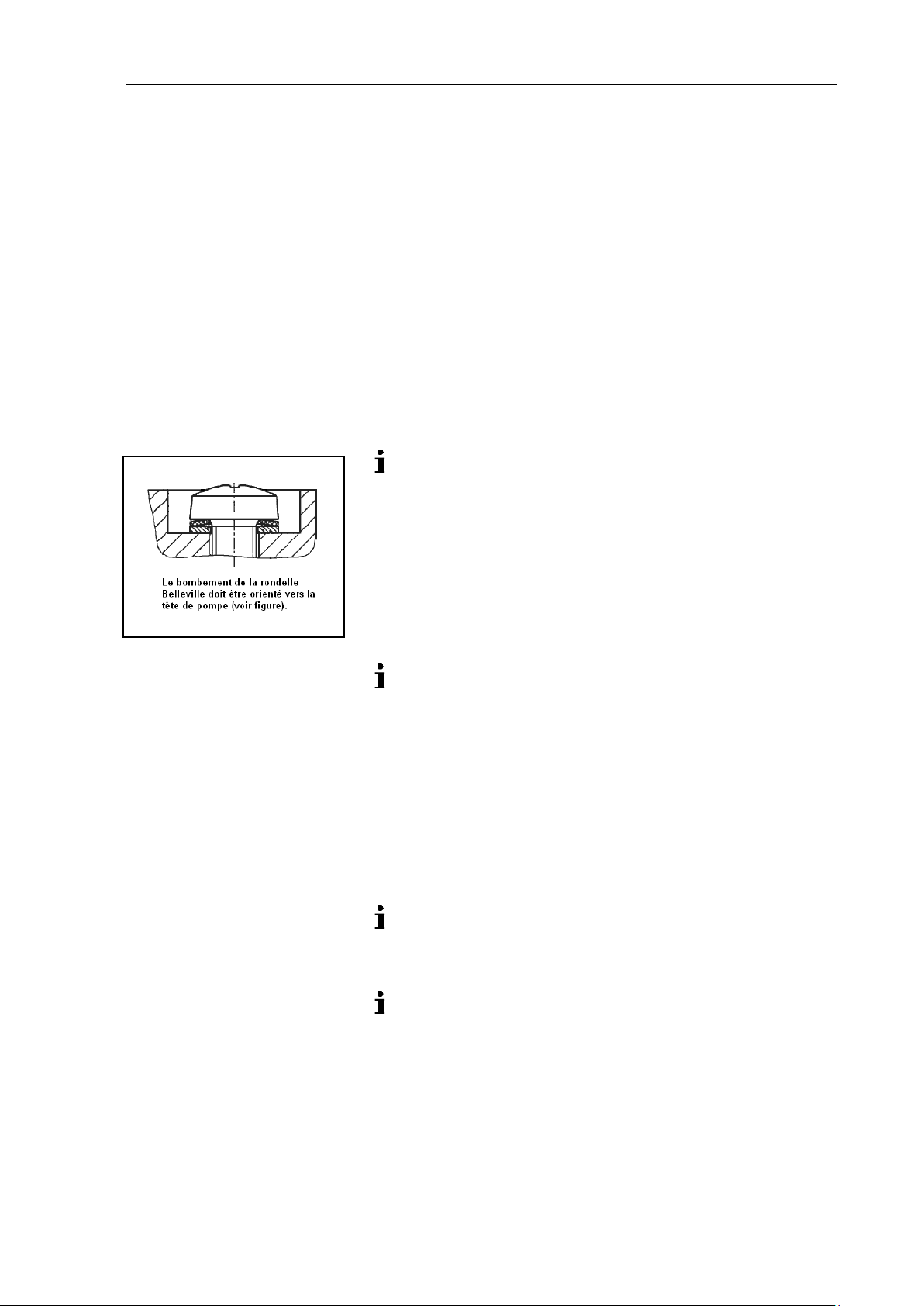

Fig. 6: Orientation de la rondelle
Belleville
5. Positionner les nouvelles plaques soupapes/joints (2) dans les
logements au niveau de la culasse (1) ; les plaques
soupapes/joints du côté du refoulement et de l'aspiration sont
identiques et il en va de même pour le côté supérieur et le côté
inférieur des plaques soupapes/joints.
6. Vérifier que le montage des plaques soupapes/joints (2) est
libre de toute contrainte en leur appliquant un léger
mouvement horizontal.
7. Placer le couvercle de tête (4) sur la culasse (1) conformément
au repère tracé au crayon (M).
8. Vérifier le bon centrage du couvercle de la tête (4) en lui
appliquant un léger mouvement latéral.
9. Relier entre eux le couvercle de tête (4) et la culasse (1) :
Serrer le vis (7) (couple de serrage 70 Ncm).
10. Exécuter les étapes 1 à 10 sur la deuxième tête de pompe.
11. Les membranes et les plaques soupape/joints remplacés
doivent être mises au rebut conformément aux spécifications.
Monter les têtes de pompe
1. Monter les têtes de pompe :
2. Sur les deux têtes de pompe, serrer à la main les vis (5) en
quinconce (couple de serrage : 3 Nm).
Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16 17
Page 18
Maintenance Mini Pompes De Laboratoire N 938.50.18
Étapes finales
1. Raccorder les tuyaux d’aspiration et de refoulement.
2. Connecter la pompe au réseau électrique.
Pour toute question concernant la remise en état, veuillez
consulter votre conseiller technique de KNF (numéro de
téléphone : voir dernière page).
18 Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16
Page 19
Mini Pompes De Laboratoire N 938.50.18 Guide de dépannage
DANGER
Danger d’électrocution
Avant les travaux sur la pompe, déconnecter la
pompe de l’alimentation électrique.
Vérifier et garantir l’absence de tension.
La pompe ne véhicule pas
Cause
Dépannage
Pas de tension sur le réseau
de distribution électrique.
Vérifier le fusible de la pièce, le cas échéant mettre en
circuit.
L’interrupteur thermique de la
pompe s’est déclenché.
Déconnecter la pompe du réseau de distribution
électrique.
Laisser la pompe se refroidir.
Déterminer et supprimer la cause de la surchauffe.
Les raccords ou les tuyaux
sont obstrués.
Vérifier les raccords et les tuyaux.
Supprimer l’obstruction.
Une vanne externe est fermée
ou un filtre est colmaté.
Vérifier les vannes externes et les filtres.
Accumulation de condensat
dans la tête de pompe.
Séparer la source de condensat de la pompe.
Rincer la pompe (voir section 8.2.1).
La membrane ou les plaques
soupapes/joints sont usés.
Remplacer la membrane et les plaques soupapes/joints
(voir section 8.3).
Débit nominal, pression ou vide trop faibles
La pompe n’atteint pas les performances spécifiées dans les caractéristiques techniques ou dans la
fiche technique.
Cause
Dépannage
Accumulation de condensat dans
la tête de pompe.
Séparer la source de condensat de la pompe.
Rincer la pompe (voir section 8.2.1).
Le côté de refoulement est soumis
à une pression et simultanément,
le côté d’aspiration à un vide ou
une pression supérieure à la
pression atmosphérique.
Modifier les conditions pneumatiques.
Les tuyaux pneumatiques ou les
raccords ont des sections trop
faibles ou sont étranglés.
Désaccoupler la pompe du système afin de déterminer les
valeurs de débit.
Le cas échéant, supprimer l’étranglement (p. ex. clapet).
Le cas échéant, installer des tuyaux ou des raccords ayant
une section plus grande.
Fuites sur les raccords, tuyaux ou
la tête de pompe.
S’assurer que les tuyaux sont correctement placés sur
les embouts cannelés.
Remplacer les tuyaux non étanches.
Supprimer les fuites.
Raccords ou tuyaux partiellement
ou entièrement obstrués.
Vérifier les raccords et les tuyaux.
Enlever les éléments et particules qui obstruent.
9. Guide de dépannage
Vérifier la pompe (voir tab. 9 à 12).
Tab. 9
Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16 19
Page 20
Guide de dépannage Mini Pompes De Laboratoire N 938.50.18
Débit nominal, pression ou vide trop faibles
La pompe n’atteint pas les performances spécifiées dans les caractéristiques techniques ou dans la
fiche technique.
Cause
Dépannage
Les pièces de tête sont
encrassées.
Nettoyer les pièces de tête.
La membrane ou les plaques
soupapes/joints sont usés.
Remplacer la membrane et les plaques soupapes/joints
(voir section 8.3).
Membrane et plaques
soupapes/joints remplacés.
S'assurer que les rondelles d'épaisseur ont été
enfoncées sur le filetage de la membrane.
Vérifier l'étanchéité du raccordement de tête et des
connexions de tuyau.
Éventuellement, serrer avec précaution et en quinconce
les vis du couvercle de tête.
La pompe est mise en marche et ne fonctionne pas, l’interrupteur n’est pas allumé
Cause
Dépannage
La pompe n’est pas raccordée
au réseau de distribution
électrique.
Raccorder la pompe au réseau de distribution électrique.
Pas de tension sur le réseau de
distribution électrique.
Vérifier le fusible de la pièce, le cas échéant mettre en circuit.
Fusible de la pompe
défectueux.
Débrancher la pompe du secteur.
Les fusibles se trouvent dans le corps et sont accessibles
après l'ouverture du couvercle de la boîte à bornes sur le
côté inférieur de la pompe.
Choisir un fusible adéquat et le remplacer (voir chapitre 4).
La pompe est mise en marche et ne fonctionne pas, l’interrupteur d’alimentation est allumé
Cause
Dépannage
La pompe a chauffé,
l'interrupteur thermique s’est
déclenché.
Débrancher la pompe.
Laisser la pompe se refroidir.
Déterminer et supprimer la cause de la surchauffe.
Tab. 10
Tab. 11
Tab. 12
Dépannage impossible
Si vous ne pouvez déterminer aucune des causes indiquées,
expédiez la pompe au service après-vente de KNF (voir adresse
sur la dernière page).
1. Rincer la pompe afin d’éliminer les gaz dangereux ou agressifs
dans la tête de pompe (voir chapitre 8.2.1).
2. Nettoyer la pompe (voir chapitre 8.2.2).
3. Expédier à KNF la pompe accompagnée du certificat de
décontamination remplie (chapitre 12) et en indiquant le fluide
véhiculé.
20 Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16
Page 21
Mini Pompes De Laboratoire N 938.50.18 Pièces de rechange et accessoires
Lot de maintenance pour type de
pompe
Référence de
commande :
N 938.50 KN.18
124808
N 938.50 KT.18
124809
Série de pompes
Référence de
commande de
fusible (1 unité)
N 938.50 K_.18, 230 V
020255
N 938.50 K_.18, 115 V
020085
N 938.50 K_.18, 100 V
028701
N 938.50 K_.18, 220 V
016767
Désignation
Référence de
commande
Silencieux
007006
Embout cannelé en PVDF
112004
Vanne de réglage fin
112432
10. Pièces de rechange et accessoires
10.1. Pièces de rechange
Un lot de maintenance contient toutes les pièces de rechange
nécessaires à une remise en état complète de la tête de pompe.
2 membranes
6 plaques soupapes
6 joints toriques
Tab. 13
Fusibles électriques
Chaque pompe contient deux fusibles électriques.
Tab. 14
10.2. Accessoires
Tab. 15
Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16 21
Page 22
Retours Mini Pompes De Laboratoire N 938.50.18
11. Retours
Lors du fonctionnement de pompes et systèmes dans les champs
d'application les plus divers comme dans l'industrie de laboratoires
ou de process, les composants (en contact avec les fluides)
risquent d'être contaminés par des substances toxiques,
radioactives ou bien d'autres substances dangereuses.
Pour éviter, dans le cas de pompes que le client retourne à KNF,
qu'il en résulte un danger pour les collaborateurs KNF, les clients
doivent présenter un certificat d'innocuité et de décontamination.
Ce certificat d'innocuité et de décontamination donne par exemple
des informations sur les points suivants:
l'innocuité physiologique,
si un nettoyage (des pièces en contact avec le fluide) a été
réalisé,
si une décontamination a été réalisée,
les fluides véhiculés et utilisés,
Pour des raisons de sécurité du travail, il est interdit de travailler
sur les pompes et les systèmes en l'absence de certificat
d'innocuité et de décontamination signé.
Pour un traitement optimal du retour, une copie de cette
déclaration doit dans la mesure du possible être envoyée
préalablement par e-mail, courrier ou télécopie au service aprèsvente de KNF (adresse voir dernière page). Pour éviter une mise
en danger de collaborateurs par ouverture de l'emballage du retour,
malgré la mise en danger résiduelle, l'original du certificat
d'innocuité et de décontamination doit être joint au bon de livraison
à l’extérieur de l’emballage.
Le formulaire du certificat d'innocuité et de décontamination est
joint à ce mode d’emploi et est également mis à disposition pour
téléchargement sur le site Web KNF.
Pour une allocation univoque du certificat d'innocuité et de
décontamination à l'appareil envoyé, il incombe au client d'indiquer
le type d'appareil ainsi que le ou les numéros de série dans le
certificat d'innocuité et de décontamination.
Sachant que la déclaration du client sur l'innocuité physiologique
ainsi que des informations sur les conditions d'utilisation ou
l'application du client sont importants pour un traitement optimal
d'un renvoi, ces informations sont demandées en même temps que
le certificat d'innocuité et de décontamination.
22 Traduction du Mode d'emploi original, français, KNF 123295-126287 04/16
Page 23
Mini pompes de laboratoire N 938.50.18 Certificat d'innocuité et de décontamination
12. Certificat d'innocuité et de
décontamination
Traduction du mode d’emploi original, français, KNF 123295-126287 04/16 23
Page 24
KNF dans le monde entier
Vous trouverez votre contact KNF local sur www.knf.com
Loading...
