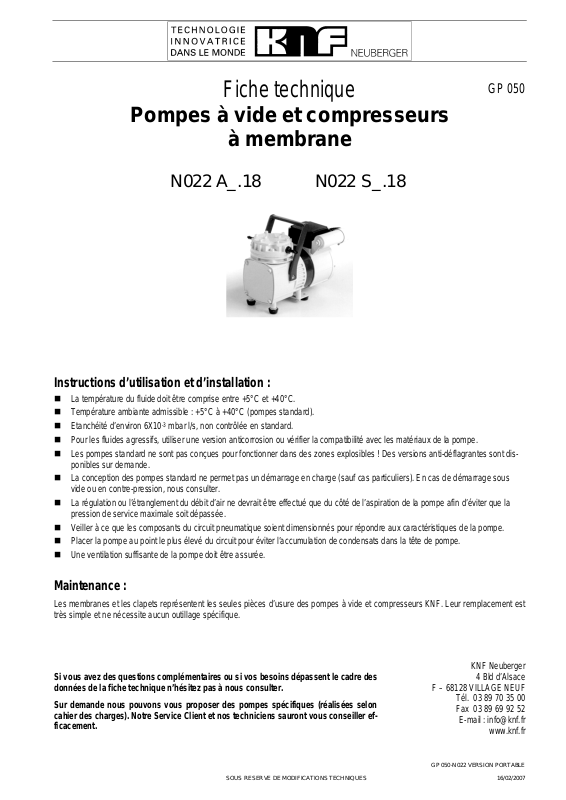

Fiche technique

Pompes à vide et compresseurs

à membrane

N022 A_.18 N022 S_.18

GP 050

Instructions d’utilisation et d’installation :

 La température du fluide doit être comprise entre +5°C et +40°C.
 Température ambiante admissible : +5°C à +40°C (pompes standard).
 Etanchéité d’environ 6X10
 Pour les fluides agressifs, utiliser une version anticorrosion ou vérifier la compatibilité avec les matériaux de la pompe.
 Les pompes standard ne sont pas conçues pour fonctionner dans des zones explosibles ! Des versions anti-déflagrantes sont dis-

ponibles sur demande.

 La conception des pompes standard ne permet pas un démarrage en charge (sauf cas particuliers). En cas de démarrage sous

vide ou en contre-pression, nous consulter.

 La régulation ou l’étranglement du débit d’air ne devrait être effectué que du côté de l’aspiration de la pompe afin d’éviter que la

pression de service maximale soit dépassée.

 Veiller à ce que les composants du circuit pneumatique soient dimensionnés pour répondre aux caractéristiques de la pompe.
 Placer la pompe au point le plus élevé du circuit pour éviter l’accumulation de condensats dans la tête de pompe.
 Une ventilation suffisante de la pompe doit être assurée.

-3

mbar l/s, non contrôlée en standard.

Maintenance :

Les membranes et les clapets représentent les seules pièces d’usure des pompes à vide et compresseurs KNF. Leur remplacement est
très simple et ne nécessite aucun outillage spécifique.

KNF Neuberger

Si vous avez des questions complémentaires ou si vos besoins dépassent le cadre des
données de la fiche technique n’hésitez pas à nous consulter.

Sur demande nous pouvons vous proposer des pompes spécifiques (réalisées selon
cahier des charges). Notre Service Client et nos techniciens sauront vous conseiller ef­ficacement.

SOUS RESERVE DE MODIFICATIONS TECHNIQUES 16/02/2007

F – 68128 VILLAGE NEUF

GP 050-N022 VERSION PORTABLE

4 Bld d’Alsace

Tél. [phone]
Fax [phone]

E-mail : [e-mail]

www.knf.fr

y

N022 A_.18 N022 S_.18

PERFORMANCES

1)

Référence
(l/min)

N 022 AN.18 15 4 100 4
N 022 AV.18 15 2,5 100 4
N 022 AT.18 13 4 100 4
N 022 SN.18 15 4 100 4
N 022 SV.18 15 2,5 100 4
N 022 ST.18 13 4 100 4

1)

Voir également texte dans « Référence des appareils »

2)

Litres normaux

3)

En fonctionnement continu

Débit à pression

atmosphérique

2)

Pression de ser-

vice maximale

3)

(bar)

Vide limite Poids

(mbar abs.) (kg)

DIMENSIONS (mm)

Raccordement pneumatique

Ø int. du tu

au = 6mm

CARACTERISTIQUES DU MOTEUR

4)

Protection
Tension/fréquence (V/Hz)
Puissance P1 (W) 60

IP 20

4)

230/50

Tolérances des dimensions suivant DIN ISO 2768-1, classe de tolérance V

Intensité absorbée (A) 0,75

4)

Autres tensions, fréquences, protections sur demande

CHOIX DES MATERIAUX

1)

Référence
N 022 AN.18 Aluminium Néoprène (CR) Inox
Version anti–corrosion

N 022 AV.18 Aluminium FPM Inox
N 022 AT.18 Aluminium Revêtue PTFE Inox
N 022 SN.18 Inox Néoprène (CR) Inox
N 022 SV.18 Inox FPM Inox
N 022 ST.18 Inox Revêtue PTFE Inox

1)

Voir également texte dans « Référence des appareils »

Tête de pompe Membrane Clapet

N022 AN.18

Vide (mbar abs.) P. atm. Pression (bar rel.)

N022 AN.18

- Versions AV et SV :
Pression max. 2,5 bar rel.

- Versions AT et ST :
Débit réduit à 85%

Débit l/min

(Normaux)
