Klipsch Sattelite Speaker User Manual

REFERENCE

SATELLITES

OWNER'S MANUAL

REFERENCE SERIES

IMPORTANT SAFETY INSTRUCTIONS

1. READ these instructions.

2. KEEP these instructions.

3. HEED all warnings.

4. FOLLOW all instructions.

5. DO NOT use this apparatus near water.

6. CLEAN ONLY with dry cloth.

7. DO NOT block any ventilation openings. Install in accordance with the manufacturer's
instructions.

8. DO NOT install near any heat sources such as radiators, heat registers, stoves, or other
apparatus (including amplifiers) that produce heat.

9 . DO NOT defeat the safety purpose of the polarized or grounding type plug. A polarized plug

has two blades with one wider than the other.A grounding type plug has two blades and a
third grounding prong. The wider blade or the third prong are provided for your safety. I f
the provided plug does not fit into your outlet, consult an electrician for replacement of the
obsolete outlet.

10. PROTECT the power cord from being walked on or pinched, particularly at plugs,
convenience receptacles, and the point where they exit from the apparatus.

11. ONLY USE attachments/accessories specified by the manufacturer.

12. USE only with a cart, stand, tripod, bracket, or table specified by the manufacturer, or sold

with the apparatus. When a cart is used, use caution when moving the cart/apparatus
combination to avoid injury from tip-over.

13. UNPLUG this apparatus during lightning storms or when unused for long periods of time.

14. REFER all servicing to qualified service personnel. Servicing is required when the apparatus
has been damaged in any way, such as power-supply cord or plug is damaged, liquid has
been spilled or objects have fallen into the apparatus, the apparatus has been exposed to
rain or moisture, does not operate normally, or has been dropped.

This symbol indicates that there are important operating and maintenance instructions
in the literature accompanying this unit.

This symbol indicates that dangerous voltage constituting a risk of electric shock is
present within this unit.

WARNING: To reduce the risk of fire or electrical shock, do not expose this apparatus to rain
or moisture.

WARNING: Voltages in this equipment are hazardous to life. No user-serviceable parts inside.
Refer all servicing to qualified service personnel.

CAUTION: Changes or modifications not expressly approved by the manufacturer could void the
user’s authority to operate this device.

ABOUT YOUR KLIPSCH PURCHASE

Thank you for your purchase of Klipsch satellite speakers. After reading this manual and
connecting your system, you will hear the result of over 55 years of stringent engineering and
class-leading research and development. Like all Klipsch products, your satellite speakers
feature Klipsch Horn-loaded Technology—the guiding design for the first Klipschorn®developed
in 1946 and for every product that has followed. Horn-loading allows your speakers to deliver
high sensitivity, low distortion, flat frequency response and wide dispersion, which translates to
unequaled power, detail and dynamics, the hallmarks of “The Klipsch Sound.” Please be sure to
fill out the warranty card at the back of this manual or online at www.klipsch.com so we are
better able to serve you. Again, thank you for choosing Klipsch and we hope that your speakers
bring life to your music and movies for many years.

RISK OF ELECTRIC SHOCK

DO NOT OPEN

GRILLE

The speaker can be used with or without its grille in place. The grille attaches magnetically;
you can remove the grille easily by pulling it forward and replace it simply by lining up its
edges with the those of the speaker cabinet.

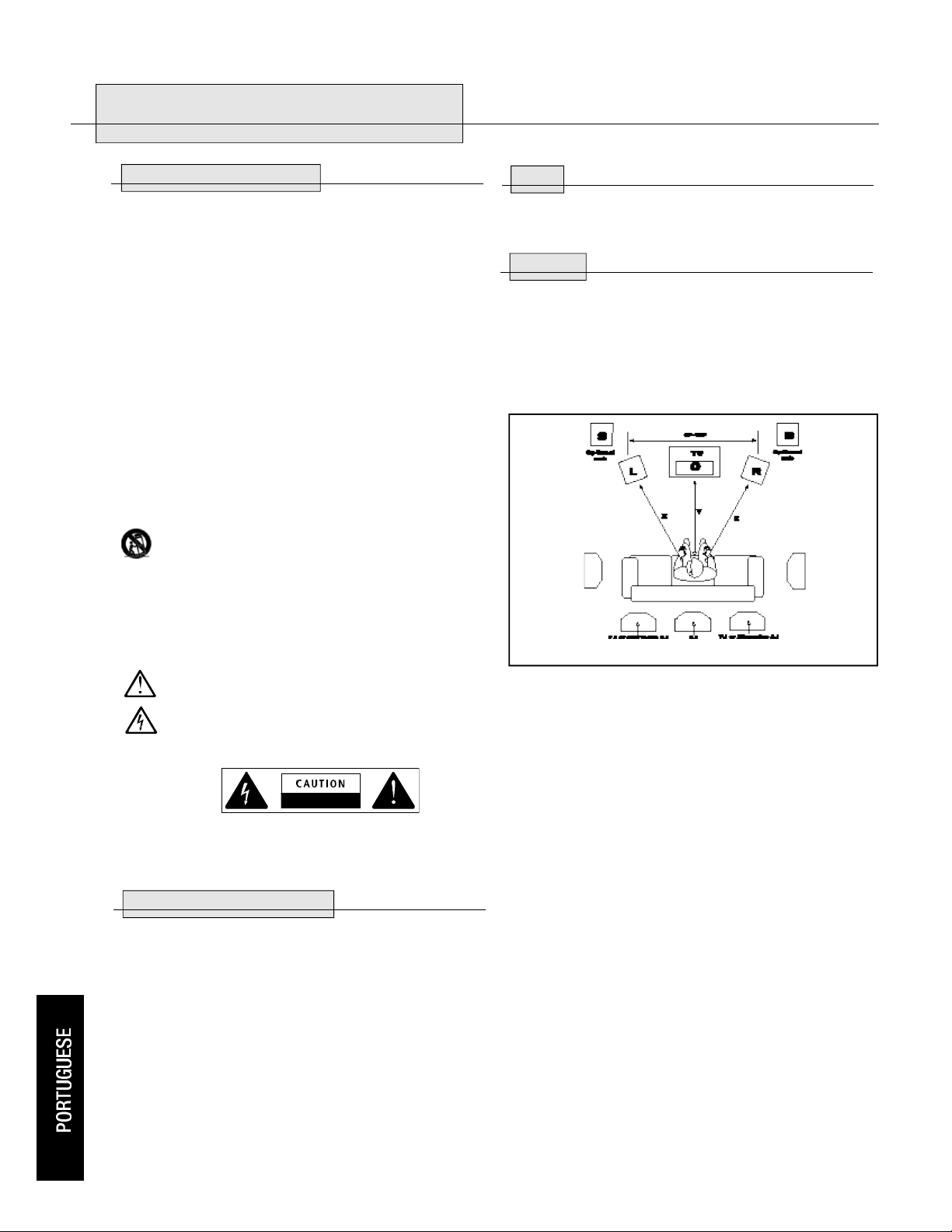

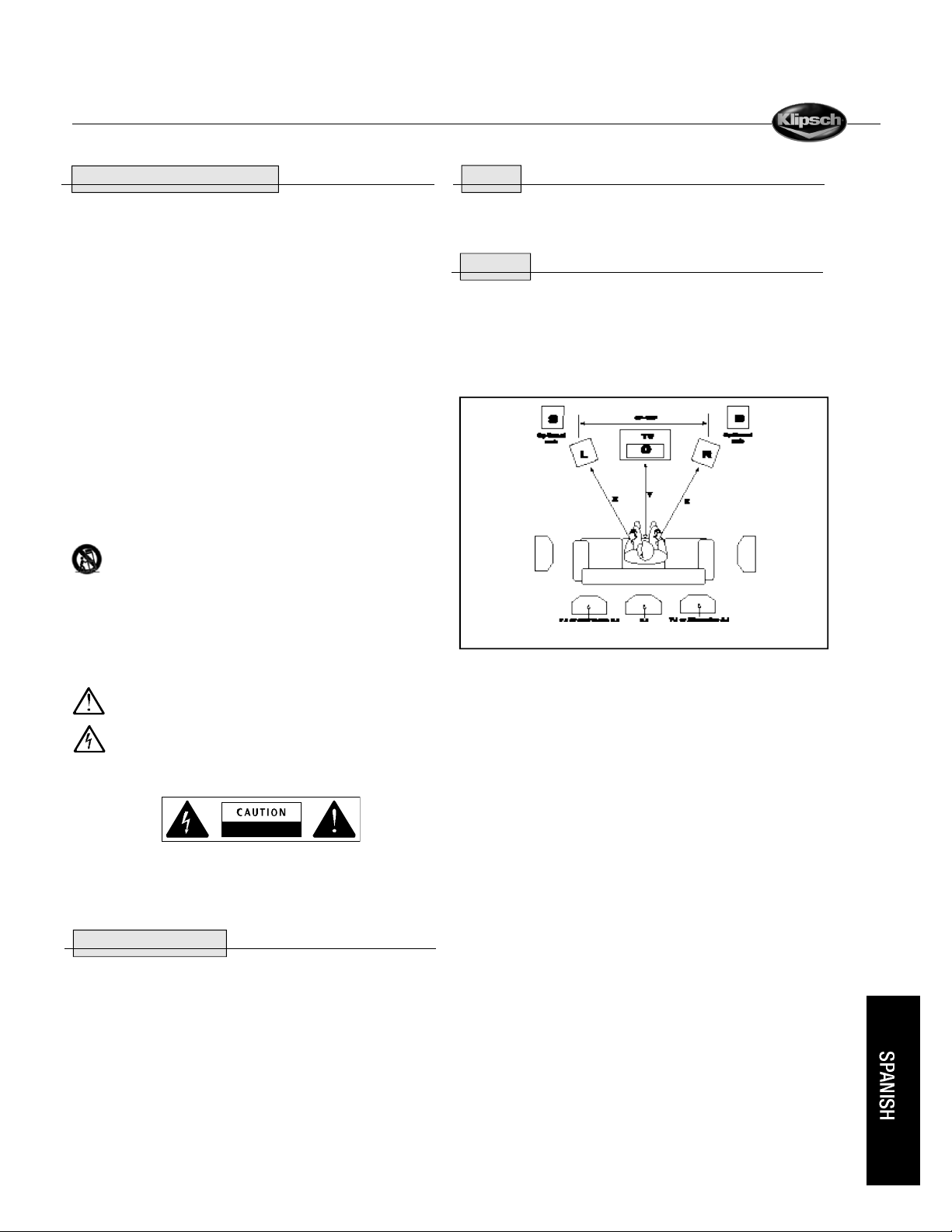

PLACEMENT

Your Reference Satellite speakers are designed for maximum flexibility and will perform well in
a wide variety of configurations. Figure 1 shows a typical home theater setup, with a center­channel satellite on top of a TV set, left and right front satellites flanking the screen, another
pair of satellites to the sides of the listening area for the main surrounds, and a third pair
behind for the surround back channel in a 7.1-channel (Dolby Digital EX or DTS-ES) system.
Below are specific placement recommendations for each function.

Center-Channel Speaker: Center the speaker directly above or below your video screen. The
integral stand allows the speaker to be placed on top of the TV (or on a shelf just above or
below it) or mounted on the wall (see wall mounting instructions). Ideally, the speaker’s front
baffle should be flush with the front of the screen. If the speaker is well above or below the ear
height of seated listeners, you can improve performance by angling it slightly up or down to
compensate. See stand adjustment section for more detail.

Front Left and Right Speakers: The front left and right speakers should be approximately in
line with your video screen and equidistant from it. The distance from the screen is not critical,
though wide separation will tend to make the sound more spacious. Avoid having either
speaker closer than 2 feet to a side wall, and if they are on shelves or in a cabinet, place them
so that their fronts are at least flush with the cabinet’s front. Place them at seated ear height,
or, if that is not practical, adjust the stands’ ball joints to aim them up or down toward the
listening position. See stand adjustment section for more detail.

Left and Right Surround Speakers: The best location for satellites employed as surround
speakers is on or against the walls to the sides of the seating area, anywhere from adjacent
to the listening position to about 20 degrees behind it. Mount them above the ear height of
seated listeners (5’-7’ high) but avoid placing them up against the ceiling. Aim them straight
across the room or back slightly toward the rear wall for a more diffuse sound or toward the
listening position for a more direct sound. The design allows great flexibility, however, and good
results can be achieved with configurations that depart significantly from the ideal.

Surround Back Speakers: If your electronics support Dolby Digital EX, THX Surround EX, or
DTS-ES 7.1 or 6.1-channel surround, you can place one or two satellites behind the seating
area to serve as surround back speakers. As with the left and right surrounds, the optimum
location is above seated ear level. If you are using just one back surround speaker, it should
be centered behind the listening area; if you are using two, they should be spaced fairly close
together.With this type of system, the regular left and right surrounds should be located
adjacent to the seating area rather than behind it.

Figure 1

X=Y=Z

BUT FIRST: TYPES OF CONNECTO R S

B a re wire — Pull the two conductors apart for about an inch and strip ap p r o x i m a t e ly

1 / 4 ”

o f
i n s u l ati on from the end of each. (A wire stripper will simplify this, but you can use an ordinary
pocket knife to cut around and through the insulation down to the wire.) Twist the strands of wire on
each individual conductor tightly together. Loosen the nuts on a pair of binding posts until the holes
through the metal posts are exposed, then insert the bare wire through the holes. Screw the nuts
down finger-tight on the wire. Make sure that no strands of wire are touching from one binding post
to the other or to any strands from the other conductor. Failure to observe this precaution at either
end of the connection can result in amplifier malfunction or damag e .

Pins — Many pre-made speaker cables are termina ted with metal pins. Loosen the nuts on a
pair of binding posts until the holes through the metal posts are exposed, then insert the pins
through the holes. Screw the nuts down finger-tight on the pins — do not overtighten. Make
sure that there is no metal-to-metal contact between the two pins or binding posts. Failure to
observe this precaution at either end of the connection can result in amplifier malfunction or
damage.

Spade lugs — Some speaker cables are terminated with U-shaped connectors called spade
lugs. Loosen the nuts on a pair of binding posts and slip the spade lugs around the metal posts.
Screw the nuts down finger-tight on the lugs and inspect to ensure they have remained firmly
in place. Make sure that there is no metal-to-metal contact between the two lugs or binding
posts. Failure to observe this precaution at either end of the connection can result in amplifier
malfunction or damage.

OTHER TYPES OF SPECIALTY CONNECTORS ARE AVAILABLE TO FACILITATE HOOKING UP YOUR
SPEAKERS. PLEASE CONSULT YOUR AUTHORIZED KLIPSCH DEALER FOR SUGGESTIONS AND
FURTHER DETAILS.

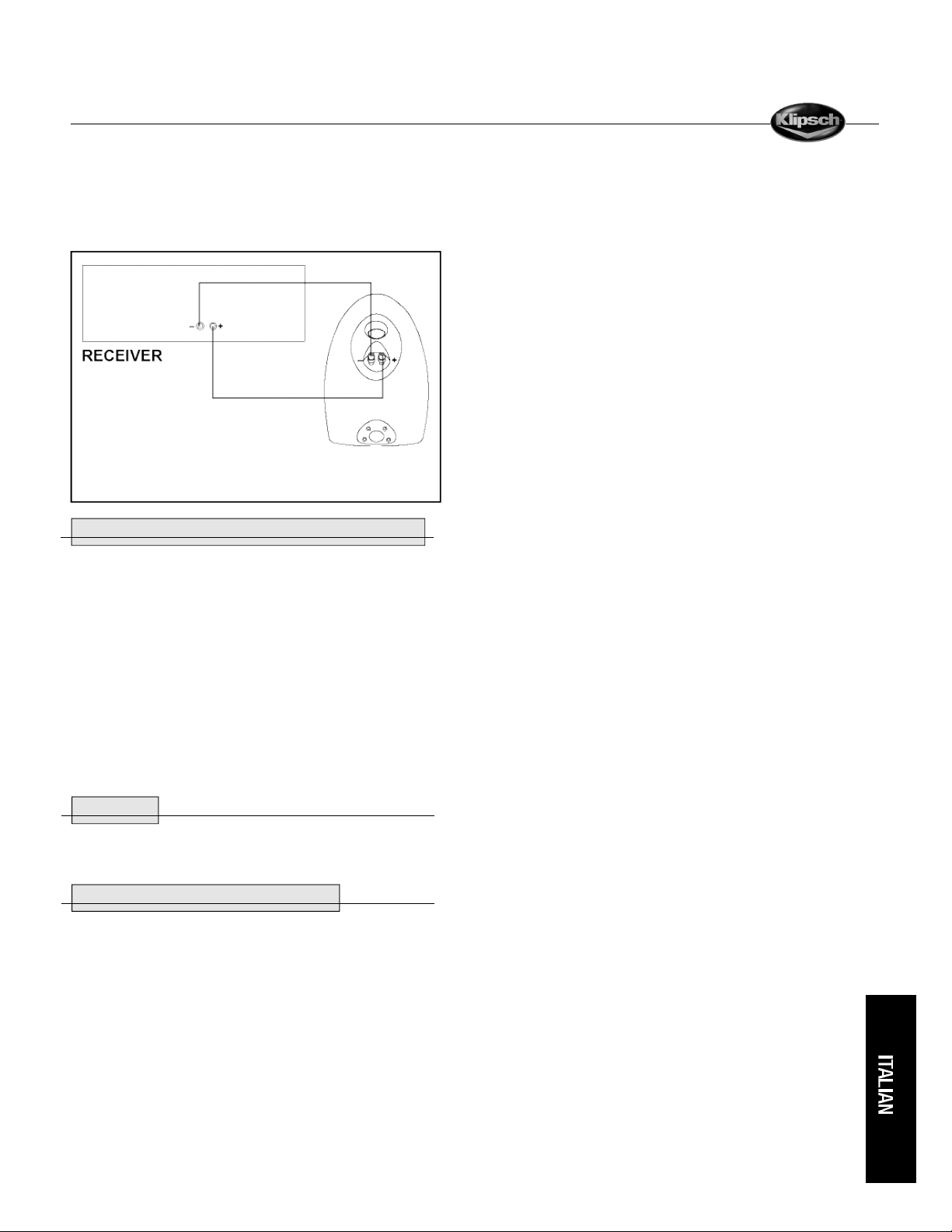

SPEAKERS TO AMPLIFIER: KEEPING IT STRAIGHT

One of the most important things about hooking up your speakers is keeping them in the
same polarity, or phase. If they are connected out of phase, bass and sound localization will
be degraded.

The easiest way to ensure that your speakers are wired in phase is to always connect the
positive and negative output terminals on your amplifier or receiver to the matching input
terminals on your speakers: positive ("+", color-coded red) to positive and negative ("–", color­coded black) to negative. (See Figure 3).

Most pre-terminated speaker cables have color-coded connectors that make it easy to match
output and inputs correctly. If yours do not, or if you are making your own out of paired,
two-conductor wire, look for identifying marks on the insulation of the two conductors.
Normally there will be printing, a stripe or a molded ridge along one of the conductors.

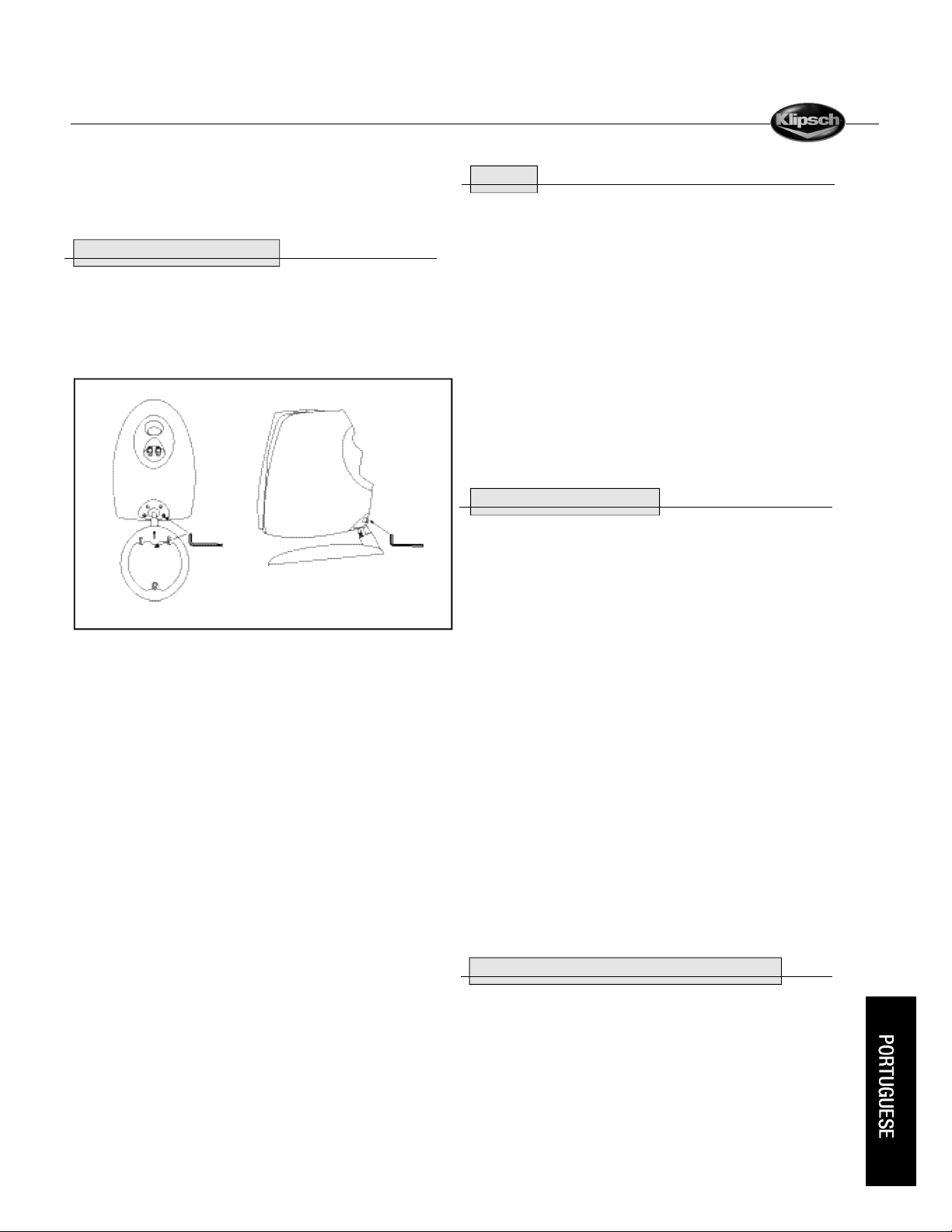

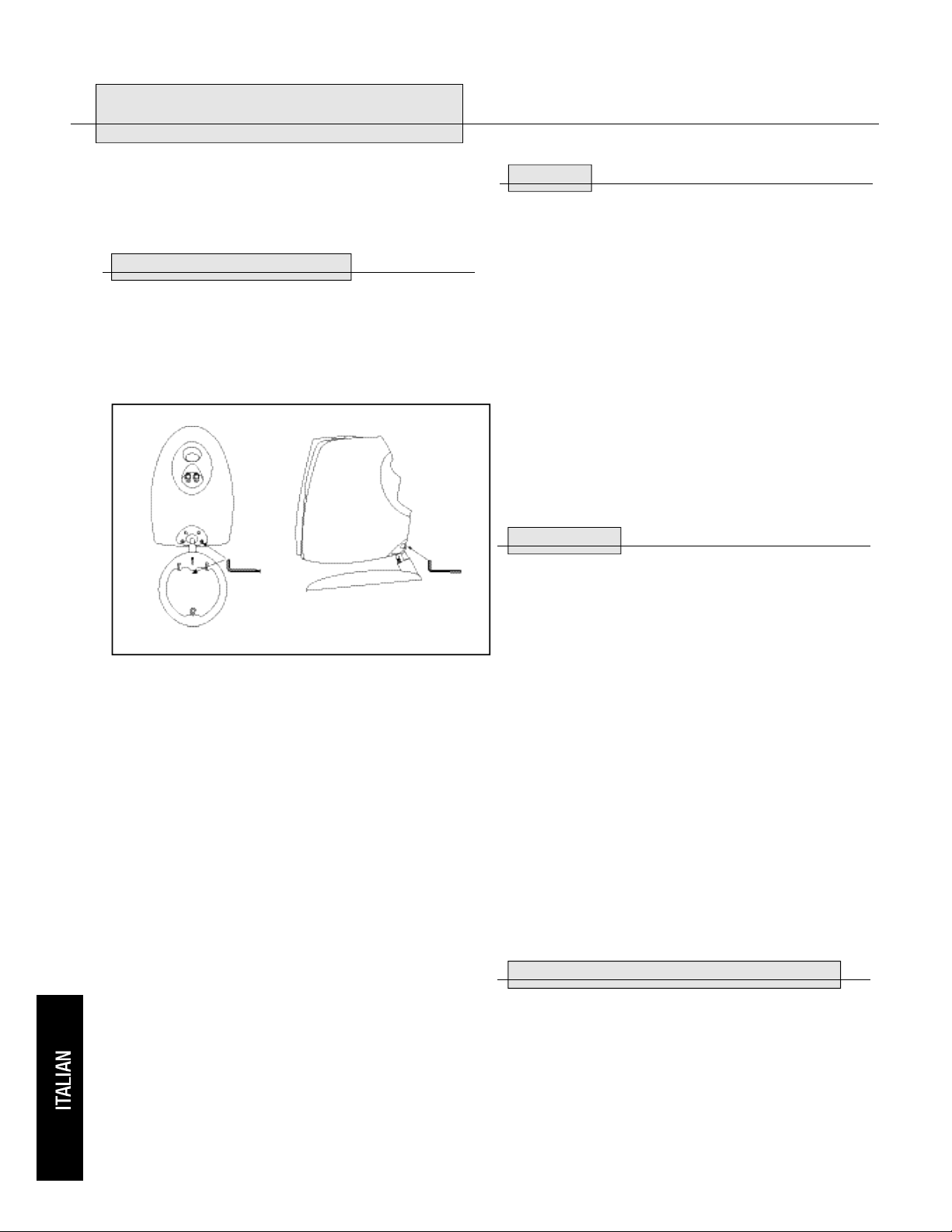

STAND ADJUSTMENT AND WALL MOUNTING

The speakers attach to their stands via a ball joint that allows them to be swiveled over a wide
range. To adjust the angle, un-snap the supplied hex wrench from underneath the base, loosen
the four screws in the clamp plate that surrounds the ball joint. Position the speakers as desired
and tighten the four clamp screws. Do not over tighten! Each stand also incorporates an
adjustable down stop to prevent the speaker from drooping after its angle is adjusted. You can
access the head of this down stop from the bottom side of the stand. (See Figure 2).

Also on the underside of the base are three keyholes that enables the stand to function as a wall
m o u n t . To install, follow the instructions below:

L o c ate the included wall mount template and bubble level and position on the wall in the desired
l o c at i o n .
Mark the screw locations for the model you are installing.

Screw #8 pan head wood screws (at least two inches) long into a wood stud or dry wall anchors
with the ap p r o p r i ate lo ad rat i n g . L e ave the screw heads protruding from the wall surface
ap p r o x i m a t e ly 1/4” and adjust as needed when hanging the speaker.

Remove the center cover from the speaker’s base and un-snap the included hex wrench from the
u n d e r s i d e .
Loosen the four hex head screws on the speaker’s ball joint assembly and position the base
behind the speaker, pointing up the wall.
G e n t l y tighten the four ball joint screws to secure the speaker’s position. You may need to
fine-tune the speaker’s angle after mounting it to the wall.
Remove the logo from the speaker base by compressing its split post on the underside and rotate
it 180° for proper orientat i o n .
Attach the supplied self-stick rubber pads to the four indentations on the bottom of the
speaker base.
Hook the speaker base keyholes on the screw heads protruding from the wall. Adjust the height of
the screw heads for a snug fit. Do not over- t i g h t e n .
If the speaker will be mounted over the location where the speaker wire emerges from the wall,
thread the wire through the hole in the speaker base’s snap-on cover by removing the cosmetic
p l u g .
Connect the speaker wire to the speakers binding posts. See “Speaker to A m p l i f i e r : Keeping it
S t r a i g h t . ”

Fine tune the speaker’s angle and tighten the ball’s socket’s hex screws with the wrench. Do not
o v e r-tighten! Store the wrench in the bottom of the base cover and reinstall it into the speaker base.

Enjoy your favorite music and movies!

C O N N E C T I O N S

N o t e : Proper connection of your speakers to your amplifier or receiver is vital to obtaining good sound
q u a l i t y. Please follow these directions carefully. S l o p p y connections can cause amplifier malfunction
or damag e .

Klipsch Reference Series speakers are wired internally with Bandwidth Balanced®Monster Cab l e®.
Bandwidth Balanced technology employs multiple gauges of high-purity copper wire, c a r e f u l ly s elected
and wound to ensure optimum signal transfer at all frequencies.You will obtain best perfo r m a n c e
from your speakers if you connect them to your amplifier or receiver with Monster Cable or similar
quality wire av a i l abl e from your dealer. We recommend that you use 18-gauge or heavier (lower­gauge) stranded copper wire. Use a lower gauge (heavier) wire for longer runs to reduce the amount
of amplifier power lost due to the wire’s resistance.

Figure 2

Figure 3

1 .

2 .
3 .

4 .

5 .

6 .

7 .

8 .

9 .

1 0 .

1 1 .

1 2 .

1 3 .

REFERENCE SERIES

WARRANTY OUTSIDE THE UNITED STATES AND CANADA

The Warranty on this product if it is sold to a consumer outside of the United States or
Canada shall comply with applicable law and shall be the sole responsibility of the distributor
that supplied this product. To obtain any applicable warranty service, please contact the dealer
from which you purchased this product, or the distributor that supplied this product.

BASS MANAGEMENT SETTINGS AND SUBWOOFER ADJUSTMENT

Digital surround-sound receivers, amplifiers, and processors use what is known as bass
management to ensure that low frequencies in the various channels are sent to speakers that
can handle them and away from small speakers that cannot. The Reference Satellites require a
subwoofer (or large front left and right speakers) to reproduce low bass. In your receiver or
processor’s speaker setup menu, set all channels connected to Reference Satellites to "Small."
If you are depending on large front speakers for bass, set the channels feeding them to
"Large." And if you are using a subwoofer, set Subwoofer to "On" or "Yes."

Most bass-management circuits employ an 80Hz or 100Hz crossover frequency, which is
a good match to the Reference Satellites’ lower limit. If your system offers a choice, we
recommend starting with 90Hz or 100Hz. And if your subwoofer is not connected to a dedicated
subwoofer output, begin with its internal crossover adjusted to around 90Hz or 100Hz.

CARE AND CLEANING

The only thing you should ever need to do to your speakers is dust them occasionally. Never
apply any abrasive or solvent-based cleaner or any harsh detergent. You can clean the grilles
with the brush attachment of a vacuum cleaner.

WARRANTY — U.S. AND CANADA ONLY

The Warranty below is valid only for sales to consumers in the United States or Canada.
KLIPSCH, L.L.C. ("KLIPSCH") warrants this product to be free from defects in materials and
workmanship (subject to the terms set forth below) for a period of five (5) years from the date of
purchase. During the Warranty period, KLIPSCH will repair or replace (at KLIPSCH’s option) this
product or any defective parts (excluding electronics and amplifiers). For products that have elec­tronics or amplifiers, the Warranty on those parts is for a period of two (2) years from the date of
purchase.

To obtain Warranty serv i c e , please contact the KLIPSCH authorized dealer from which you pur­chased this product. If your dealer is not equipped to perform the repair of your KLIPSCH product, i t
can be returned, freight paid, to KLIPSCH for repair. Please call KLIPSCH at 1-800-KLIPSCH fo r
i n s t r u c t i o n s . You will need to ship this product in either its original packaging or packaging affo r d i n g
an equal degree of protection.

Proof of purchase in the form of a bill of sale or receipted invoice, which is evidence that this
product is within the Warranty period, must be presented or included to obtain Warranty serv i c e .

This Warranty is invalid if (a) the factory - applied serial number has been altered or removed from
this product or (b) this product was not purchased from a KLIPSCH authorized dealer. You may call
1-800-KLIPSCH to confirm that you have an unaltered serial number and/or you purchased from a
KLIPSCH authorized dealer.

This Warranty is only valid for the original purchaser and will automatically terminate prior to
expiration if this product is sold or otherwise transferred to another party.

This Warranty does not cover cosmetic damage or damage due to misuse, abuse, negligence,
acts of God, accident, commercial use or modification of, or to any part of, the product. This
Warranty does not cover damage due to improper operation, maintenance or installation, or
attempted repair by anyone other than KLIPSCH or a KLIPSCH dealer which is authorized to do
KLIPSCH warranty work. Any unauthorized repairs will void this Warranty. This Warranty does not
cover product sold AS IS or WITH ALL FAULTS.

REPAIRS OR REPLACEMENTS AS PROVIDED UNDER THIS WARRANTY ARE THE EXCLUSIVE
REMEDY OF THE CONSUMER. KLIPSCH SHALL NOT BE LIABLE FOR ANY INCIDENTAL OR
CONSEQUENTIAL DAMAGES FOR BREACH OF ANY EXPRESS OR IMPLIED WARRANTY ON THIS
PRODUCT.EXCEPT TO THE EXTENT PROHIBITED BY LAW,THIS WARRANTY IS EXCLUSIVE AND IN
LIEU OF ALL OTHER EXPRESS AND IMPLIED WARRANTIES WHATSOEVER, INCLUDING BUT NOT
LIMITED TO, THE WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PRACTICAL PURPOSE.

Some states do not allow the exclusion or limitation of incidental or consequential damages
or implied warranties so the above exclusions may not apply to you. This Warranty gives you
specific legal rights, and you may have other rights, which vary from state to state.

IMPORTANTES CONSIGNES DE SÉCURITÉ

1. LIRE ces instructions.

2. CONSERVER ces instructions.

3. RESPECTER tous les avertissements.

4. SUIVRE toutes les instructions.

5. NE PAS utiliser cet appareil à proximité de l’eau.

6. NETTOYER UNIQUEMENT avec un chiffon sec.

7.

NE PAS OBSTRUER les ouïes de ventilation. Installer conformément aux instructions du
constructeur.

8.

Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de
chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de
la chaleur.

9. NE PAS neutraliser le dispositif de sécurité que constitue la fiche polarisée ou à broche de
terre. Une fiche polarisée a une lame plus large que l’autre. Une fiche à broche de terre est
munie de deux lames et d’une troisième broche pour la terre. La lame large et la troisième
broche sont prévues pour la sécurité de l’utilisateur. Si la fiche fournie ne rentre pas dans
votre prise de courant, demander à un électricien de remplacer cette prise d’un type ancien.

10. PROTÉGER le cordon d’alimentation en s’assurant qu’il ne risque pas d’être piétiné ou
écrasé, en particulier près des fiches, des blocs multiprises et de son point de sortie
de l’appareil.

11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.

12. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti

recommandé par le fabricant ou vendu avec l’appareil. Lorsqu’un chariot est utilisé,
faire preuve de prudence pour déplacer l’ensemble chariot/appareil afin d’éviter un
renversement pouvant causer des blessures.

13.

DÉBRANCHER cet appareil en cas d’orage ou lorsqu’il reste inutilisé pendant une longue
durée.

14.

CONFIER tout travail de dépannage à un réparateur professionnel compétent. En cas de dom­mages, il faut faire réparer l’appareil, par exemple si la fiche ou le cordon d’alimentation a été
endommagé, si un liquide a été renversé ou si un objet a pénétré à l’intérieur de l’appareil, si
l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas normalement ou s’il a
subi une chute

.

Ce symbole indique d’importantes instructions d’utilisation et d’entretien dans la
accompagnant cet appareil.

Ce symbole indique qu’une tension dangereuse présentant un risque d’électrocution
est présente dans l’appareil.

AVERTISSEMENT: Pour réduire les risques d’incendie et d’électrocution, ne pas exposer cet
appareil à la pluie ni à l’humidité.

AVERTISSEMENT: Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne
contient pas de pièces pouvant être remplacées par l’utilisateur. Tout travail de dépannage doit
être confié à un réparateur professionnel compétent.
ATTENTION: Les changements ou modifications non expressément approuvés par le fabricant
pourraient annuler le droit de l’utilisateur à utiliser cet appareil.

À PROPOS DE VOTRE ACHAT DE PRODUIT KLIPSCH

Merci d’avoir acheté ces enceintes satellites Klipsch. Lorsque vous aurez lu ce manuel et raccordé
le système, vous bénéficierez des résultats de plus de 55 ans d’études techniques rigoureuses et
d’un programme supérieur de recherche et développement. Comme tous les produits Klipsch, ces
enceintes satellites bénéficient de la technologie de haut-parleur à pavillon Klipsch qui a servi de
ligne directrice au premier modèle Klipschorn®développé en 1946 et à tous les produits qui ont
suivi. Le haut-parleur à pavillon permet aux enceintes d’offrir une réponse dotée de haute sensi­bilité, de faible distorsion, de réponse en fréquence uniforme et de large dispersion, ce qui se
traduit par une supériorité inégalée du « son Klipsch » au niveau de la puissance, des détails et de
la dynamique. Pour que nous puissions mieux vous servir, n’oubliez pas de remplir la fiche de
garantie que vous trouverez à la fin de ce manuel ou en ligne sur www.klipsch.com. Encore une

fois, merci d’avoir choisi Klipsch. Nous espérons que ces enceintes vous permettront d’apprécier
pleinement votre musique et vos films pendant de nombreuses années.

GRILLE

L’enceinte peut être utilisée avec ou sans sa grille. La grille est maintenue en place par des
aimants; il suffit de la tirer vers l’avant pour l’enlever et d’aligner ses bords sur ceux de
l’enceinte pour la remettre en place.

PLACEMENT

Conçues pour permettre une souplesse maximale, les enceintes satellites Reference offrent de
bonnes performances dans de nombreuses et diverses configurations. La figure 1 représente un
exemple de configuration pour cinéma maison, avec une enceinte satellite de canal central sur
le téléviseur, une paire de satellites avant gauche et droit de part et d’autre de l’écran, une autre
paire de satellites sur les côtés de la zone d’écoute pour l’effet ambiophonique principal et une
troisième paire derrière pour le canal ambiophonique arrière d’un système 7.1- canaux (Dolby
Digital EX ou DTS-ES). Des recommandations de placement pour chaque fonction sont indiquées
ci-dessous.

Enceinte de canal central: Centrez l’enceinte juste au-dessus ou au-dessous de l’écran vidéo.
Le pied intégré permet de placer l’enceinte sur le téléviseur (ou sur une étagère juste au-dessus
ou au-dessous de celui-ci) ou bien de la fixer au mur (voir les instructions de fixation murale).
L’idéal est que l’avant de l’enceinte soit au même niveau que l’avant de l’écran. Si l’enceinte est
située très au-dessus ou au-dessous de la hauteur d’oreille des auditeurs assis, vous pouvez
améliorer les performances en l’inclinant légèrement vers le bas ou vers le haut afin de com­penser cette différence de hauteur. Pour plus de détails, consultez la section relative aux réglages.

Enceintes avant gauche et droite: Les enceintes avant gauche et droite doivent être à peu
près alignées avec l’écran vidéo et à égale distance de celui-ci. La distance par rapport à l’écran
n’est pas le point essentiel, mais un plus grand éloignement a tendance à donner plus de pro­fondeur au son. Évitez d’avoir l’une ou l’autre des enceintes à moins de 60 centimètres d’un
mur latéral. Si vous installez les enceintes sur des étagères ou dans un meuble, placez-les pour
que leurs faces avant soient alignées avec l’avant du meuble. Positionnez-les à la hauteur d’un
auditeur assis. Si cela n’est pas pratique, orientez-les vers la position d’écoute en les faisant
pivoter vers le haut ou vers le bas à l’aide des articulations à rotule des pieds. Pour plus de
détails, consultez la section relative aux réglages.

Enceintes ambiophoniques gauche et droite: Le meilleur emplacement des satellites utilisés
comme enceintes ambiophoniques se trouve sur ou contre les murs latéraux de l’espace d’é­coute, n’importe où entre le niveau de la position d’écoute et à environ 20 degrés en arrière.
Fixez-les à une hauteur supérieure à celle de l’oreille d’un auditeur assis (1,5 à 2,1 mètres), mais
évitez de les placer contre le plafond. Orientez-les soit directement vers le côté opposé de la
pièce, soit légèrement vers le mur arrière pour obtenir un son plus diffus, soit vers la position
d’écoute pour obtenir un son plus direct. Toutefois, la conception de ces enceintes permet une
grande souplesse et de bons résultats peuvent être obtenus avec des configurations nettement
différentes de la situation idéale.

Enceintes ambiophoniques arrière: Si l’appareil électronique est compatible avec le système
ambiophonique Dolby Digital EX, THX Surround EX ou bien DTS-ES 7.1 ou 6.1 canaux, vous

Figure 1

X=Y=Z

REFERENCE SERIES

RACCORDEMENTS

Remarque: Un bon raccordement des enceintes à l’amplificateur ou au récepteur est

essentiel pour l’obtention d’un son de qualité supérieure. Suivez attentivement les
instructions ci-dessous. Des raccordements mal réalisés risquent d’entraîner un mauvais
fonctionnement de l’amplificateur ou de l’endommager.

Le câblage interne des enceintes Klipsch de la gamme Reference est effectué avec un
câble de type Bandwidth Balanced™Monster®. La technologie Bandwidth Balanced™fait
appel à des fils de cuivre de grande pureté et de différents diamètres, soigneusement
sélectionnés et bobinés de façon à assurer une transmission optimale des signaux de
différentes fréquences. Vous tirerez le maximum de vos enceintes en les reliant à l’amplifi­cateur ou au récepteur à l’aide de fils de type Monster Cable ou de qualité identique, en
vente chez un détaillant. Nous recommandons d’utiliser des fils de cuivre multibrin d’au
moins 2mm 2 de section (calibre 16). Utilisez un plus grand diamètre de fil pour les plus
grandes longueurs afin de réduire la puissance perdue à cause de la résistance du fil.

À l’arrière de chaque enceinte se trouvent deux paires de bornes de connexion, l’une pour
l’alimentation du haut-parleur d’aigus et l’autre pour celle du haut-parleur de graves. Pour
le câblage conventionnel, ces paires de bornes sont reliées entre elles par des fils de
pontage ou des cavaliers métalliques dorés, pouvant être retirés pour le bi-câblage ou la
bi-amplification. Nous allons d’abord décrire le simple câblage, puis les autres possibilités.
Toutes les informations relatives au simple câblage s’appliquent aussi au bi-câblage.

TOUT D’ABORD: TYPES DE CONNECTEURS

Fil nu. Séparez les deux conducteurs sur environ 25mm, puis dénudez leurs extrémités sur

environ 6mm. (Une pince à dénuder simplifie cette opération, mais vous pouvez aussi
entailler le pourtour de l’isolant jusqu’au fil à l’aide d’un canif ordinaire.) Torsadez en
serrant bien les brins de chaque conducteur. Desserrez les écrous d’une paire de bornes de
connexion de façon à voir apparaître les trous qui les traversent, puis insérez dans ces
trous les extrémités dénudées des fils. Vissez chaque écrou sur le fil en serrant à la main.
Vérifiez à chaque extrémité du raccordement qu’aucun brin de fil ne met en contact les
deux bornes entre elles ni ne touche un brin de l’autre conducteur, afin d’éviter un mauvais
fonctionnement ou un endommagement de l’amplificateur.

Broches. Beaucoup de câbles d’enceintes préfabriqués sont pourvus de terminaisons à
broches métalliques. Desserrez les écrous d’une paire de bornes de connexion de façon à
voir apparaître les trous qui les traversent, puis insérez les broches dans ces trous. Vissez
chaque écrou sur la broche en serrant à la main. Ne serrez pas trop. Vérifiez à chaque
extrémité du raccordement qu’il n’y a aucun contact métallique entre les deux broches,
entre les deux bornes ou entre une broche et une borne, afin d’éviter un mauvais fonction­nement ou un endommagement de l’amplificateur.

Cosses à fourche. Certains câbles d’enceintes sont pourvus de connecteurs en U appelés
cosses à fourche. Desserrez les écrous d’une paire de bornes de connexion et mettez
chaque cosse à fourche à cheval sur la borne. Vissez chaque écrou sur la cosse en serrant
à la main et inspectez les cosses pour vous assurer qu’elles sont bien en place. Vérifiez à
chaque extrémité du raccordement qu’il n’y a aucun contact métallique entre les deux
cosses, entre les deux bornes ou entre une cosse et une borne, afin d’éviter un mauvais
fonctionnement ou un endommagement de l’amplificateur.

IL EXISTE D’AUTRES TYPES DE CONNECTEURS SPECIAUX PERMETTANT DE FACILITER LE
RACCORDEMENT DES ENCEINTES. ADRESSEZ-VOUS A UN REVENDEUR AGREE KLIPSCH
POUR OBTENIR DES SUGGESTIONS ET DE PLUS AMPLES DETAILS.

ENCEINTES À AMPLIFICATEUR : RESPECT DE LA POLARITÉ

Le respect de la polarité ou phase est primordial pour le raccordement des enceintes. En
effet, si le raccordement est déphasé, les graves et l’image acoustique sont dégradés.

pouvez placer un ou deux satellites derrière la zone d’écoute et les utiliser comme enceintes
ambiophoniques arrière. Comme pour les enceintes ambiophoniques gauche et droite,
l’emplacement optimal se trouve au-dessus du niveau de l’oreille d’un auditeur assis. Si vous
n’utilisez qu’une enceinte ambiophonique arrière, elle doit être centrée derrière la zone d’écoute;
si vous en utilisez deux, elles doivent être relativement proches l’une de l’autre. Avec ce type de
système, les enceintes ambiophoniques principales gauche et droite doivent être juste à côté de
la zone d’écoute et non en arrière.

RÉGLAGE DU PIED ET FIXATION MURALE

Chaque enceinte est fixée à son pied par une articulation à rotule permettant de la faire pivoter
avec une grande amplitude. Pour régler l’orientation, détachez de la partie inférieure de la base la
clé hexagonale fournie, et desserrez les quatre vis de la plaque de serrage entourant l’articulation
à rotule. Placez l’enceinte suivant l’orientation voulue et serrez les quatre vis de serrage. Ne serrez
pas trop! Chaque pied comporte également une butée basse réglable empêchant l’enceinte de
tomber une fois son orientation réglée. La tête de cette butée basse est accessible du côté
inférieur du pied. (Voir la figure 2.)

La partie inférieure de la base comporte également trois encoches en trou de serrure permettant
d’utiliser le pied comme support de fixation murale. Pour l’installation, suivez les instructions
ci-dessous:
Mettez contre le mur à l’emplacement voulu le gabarit de fixation murale et le niveau à bulle
fournis.

Marquez les emplacements des vis pour le modèle que vous installez.
Insérez des vis à bois n° 8 à tête cylindrique bombée (d’au moins cinq centimètres) dans un
poteau mural ou des ancrages de cloison sèche ayant la capacité de charge requise.
Laissez dépasser les têtes de vis de la surface du mur d’au moins 6 mm et vissez un peu plus
s’il le faut au moment d’accrocher l’enceinte.
Retirez le couvercle central de la base de l’enceinte et détachez la clé hexagonale fournie de la
partie inférieure.
Desserrez les quatre vis à tête hexagonale du dispositif d’articulation à rotule de l’enceinte et
placez la base derrière l’enceinte, orientée vers le haut du mur.
Serrez doucement les quatre vis de l’articulation à rotule afin d’immobiliser l’enceinte. Vous
devrez peut-être ajuster l’orientation de l’enceinte après l’avoir fixée au mur.
Retirez le logo de la base de l’enceinte en serrant sa tige fendue à la partie inférieure et faites­le tourner de 180° pour obtenir la bonne orientation.

Fixez les patins autocollants en caoutchouc dans les quatre encoches sous la base de l’enceinte.

Accrochez les encoches en trou de serrure de la base de l’enceinte aux têtes de vis dépassant
du mur. Réglez la hauteur des têtes de vis afin d’obtenir un bon ajustement. Ne serrez pas trop.

Si l’enceinte doit être fixée au-dessus de l’endroit où ses fils sortent du mur, faites-les passer dans
le trou du couvercle encliquetable de la base de l’enceinte après avoir retiré le capuchon enjoliveur.

Raccordez les fils de l’enceintes à ses bornes. Voir la section : « Enceintes à amplificateur :
respect de la polarité. »
Ajustez l’orientation de l’enceinte et serrez les vis hexagonales de l’articulation à rotule à l’aide
de la clé. Ne serrez pas trop ! Rangez la clé sous le couvercle de la base et remettez celui-ci
dans la base de l’enceinte.
Profitez de votre musique et vos films préférés !

Figure 2

1 .
2 .

3 .

4 .

5 .

6 .

7 .

8 .
9 .

1 0 .

1 1 .

1 2 .

1 3 .

Figure 3

(à l'exception des amplificateurs et autres appareils électroniques). Pour les articles
comportant des amplificateurs ou d'autres composants électroniques, la période de garantie
de ces composants est de deux (2) ans à compter de la date d'achat .

Pour tout service entrant dans le cadre de la garantie, veuillez prendre contact avec le
concessionnaire agr KLIPSCH auprès duquel l'article a été acheté. Si le concessionnaire ne
dispose pas des moyens d'effectuer la réparation de l'article KLIPSCH,celui-ci peut être ren­voyé à KLIPSCH en port payé pour réparat i o n . Veuillez appeler KLIPSCH au 1-800-KLIPSCH
pour recevoir des instructions à ce propos. L'article devra être expédié dans son emballag e
d ' o r i gin e ou dans un emballage offrant le même niveau de protection.

Toute demande de réparation ou de remplacement dans le cadre de la garantie doit être
a c c o m p agnée d'une preuve d'achat datée (facture ou ticket de caisse) attestant que la
période de garantie n'a pas expiré.

Cette garantie est annulée si (a) le numéro de série apposé à l'usine est modifié ou retiré de
l'article ou (b) l'article n'a pas été acheté auprès d'un concessionnaire agr KLIPSCH. Il est
possible d'appeler le 1-800-KLIPSCH pour vérifier que le numéro de série n'a pas été modifié
ou que le vendeur est bien un concessionnaire agr KLIPSCH.

Cette garantie ne couvre pas les dommages superficiels ou résultant d'une mauvaise
u t i l i s at i o n , d'un mauvais traitement, d'une utilisation commerciale ou d'une modification de
cet article ou de toute pièce de celui-ci, ou encore d'une négligence,d'une cat a s t r o p h e
n aturelle ou d'un accident. Cette garantie ne couvre pas les dommages résultant d'un emploi,
d'une installation ou d'un entretien inadéquat s , ou d'une tentative de réparation par toute
personne non autorisée par KLIPSCH à effectuer des réparations dans le cadre de la garantie.
Toute réparation non autorisée annule cette garantie. Cette garantie ne couvre pas les articles
vendus EN L TAT ou SANS GARANTIE .

LES RÉPA R ATIONS OU REMPLACEMENTS OFFERTS DANS LE CADRE DE CETTE GARANTIE
CONSTITUENT LE SEUL RECOURS DE L'ACHETEUR. KLIPSCH DÉCLINE T O U T E
RESPONSABILITÉ EN CAS DE DOMMAGES INDIRECTS OU ACCESSOIRES POUR MANQUE­MENT À TOUTE GARANTIE EXPRESSE OU IMPLICITE DE CE PRODUIT. S AUF DISPOSITIONS
CONTRAIRES PRÉVUES PAR LA LOI,CETTE GARANTIE EXCLUE ET REMPLACE TOUTE AU T R E
GARANTIE EXPRESSE OU IMPLICITE,Y COMPRIS, MAIS DE FAÇON NON LIMITAT I V E , L E S
GARANTIES DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PA RT I C U L I E R .

Certaines collectivités territoriales n'autorisant pas l'exclusion ou la limitation des dommag e s
indirects ou accessoires ou des garanties implicites,il est possible que les limitations ou
exclusions ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous donne des droits
p a r t i c u l i e r s . Vous bénéficiez peut-être d'autres droits selon votre lieu de résidence.

GARANTIE À L'EXTÉRIEUR DES ÉTATS-UNIS ET DU CANADA

Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être
conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a fourni
ce produit. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez
acheté ce produit ou le distributeur qui l'a fourni.

RÉGLAGES DE GESTION DES GRAVES ET RÉGLAGE DU CAISSON DE GRAVES

Les processeurs, amplificateurs et récepteurs ambiophoniques numériques utilisent ce que
l’on appelle la gestion des graves: il s’agit de faire en sorte que les basses fréquences des
différents canaux soient envoyées aux enceintes pouvant les reproduire en évitant les
petites enceintes qui ne le peuvent pas. Avec les satellites Reference, il faut un caisson de
graves (ou de grandes enceintes avant gauche et droite) pour la reproduction des extrêmes
graves. Dans le récepteur ou le processeur, sous le menu de configuration des enceintes,
réglez tous les canaux reliés à des satellites Reference sur « Small ». Si vous utilisez de
grandes enceintes avant pour la reproduction des graves, réglez les canaux qui les
alimentent sur « Large ». Si vous utilisez un caisson de graves, réglez le paramètre
Subwoofer sur « On » ou « Yes ».

Dans la plupart des circuits de gestion des graves, la fréquence de coupure, de 80Hz ou
100Hz, est bien adaptée à la limite inférieure des satellites Reference. Il est conseillé de
commencer par 90Hz ou 100Hz si votre système le permet. Si le caisson de graves n’est
pas raccordé à une sortie dédiée de caisson de graves, commencez par régler son filtre
passif interne à environ 90Hz ou 100Hz.

RÉGLAGES DE GESTION DES GRAVES

Les processeurs et les récepteurs ambiophoniques utilisent ce que l’on appelle la gestion
des graves: il s’agit de faire en sorte que les basses fréquences des différents canaux
soient envoyées aux enceintes capables de bien les reproduire et qu’elles évitent les petites
enceintes qui ne le peuvent pas. Le cas échéant, tout modèle d’enceinte de bibliothèque de
la gamme Reference de Klipsch peut être réglé sur Large dans le récepteur ou le
processeur, sous le menu de configuration des enceintes. Mais si votre système comporte
un bon caisson de graves amplifié, vous obtiendrez sans doute un meilleur fonctionnement
d’ensemble en utilisant le réglage Small et en réservant à ce caisson la reproduction des
extrêmes graves, particulièrement dans le cas des enceintes à simple haut-parleur de
graves de moins de 16.5cm de diamètre.

ENTRETIEN ET NETTOYAGE

Le nettoyage de vos enceintes ne demande qu’un époussetage de temps en temps.
N’utilisez jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents
puissants. Vous pouvez nettoyer les grilles à l’aide d’une brosse d’aspirateur.

GARANTIE (ÉTATS-UNIS ET CANADA SEULEMENT)

La garantie ci-dessous est valable exclusivement pour les articles vendus aux consommat e u r s
aux États-Unis et au Canada.

KLIPSCH AUDIO TECHNOLOGIES ( KLIPSCH dans ce qui suit) garantit cet article contre tout
défaut de fab r i c ation ou de matériau (sous réserve des conditions énoncées ci-dessous)
pour une période de cinq (5) ans à compter de la date d'achat . Pendant cette période de
g a r a n t i e , KLIPSCH réparera ou remplacera, à sa discrétion, l'article ou la pièce défectueuse

REFERENCE SERIES

WICHTIGER SICHERHEITSHINWEIS

1. LESEN Sie diese Anweisungen durch.

2. BEHALTEN Sie diese Anweisungen.

3. BEACHTEN Sie alle Warnhinweise.

4. FOLGEN Sie allen Anweisungen.

5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.

6. Reinigen Sie sie NUR mit einem trockenen Tuch.

7. Blockieren Sie KEINE Lüftungsöffnungen. Installieren Sie die Geräte entsprechend den
Herstelleranweisungen.

8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern,
Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich
Verstärkern).

9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICHT außer Kraft
setzen. Ein polarisierter Stecker hat zwei Stifte, wobei einer dicker ist als der andere. Ein
geerdeter Stecker hat zwei Stifte und einen dritten Erdungsstift. Der dickere Stift oder der
dritte Stift dienen zu Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose
passt, sollten Sie die veraltete Steckdose durch einen Elektriker ersetzen lassen.

10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknickt wird, vor allem bei Steckern,
Zusatzsteckdosen und beim Ausgang aus dem Gerät

11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehör.

12. Verwenden Sie beim Transport ausschließlich Wagen, Ständer, Stative, Halterungen oder

Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei
Verwendung eines Wagens sollten Sie vorsichtig sein, damit Wagen und Gerät nicht
umkippen und Verletzungen verursachen.

13.

Trennen Sie dieses Gerät bei Gewitter vom Netz, oder wenn es längere Zeit nicht benutzt wird.

14. Lassen Sie alle Wartungen bzw. Reparaturen von geschulten Kundendiensttechnikern
durchführen. Eine Wartung bzw. Reparatur ist nötig, wenn das Gerät auf irgendeine Weise
beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von
Flüssigkeiten, durch das Hineinfallen von Gegenständen, durch Regen oder Feuchtigkeit,
wenn es nicht richtig funktioniert oder wenn es fallen gelassen wurde.

Dieses Symbol weist darauf hin, dass die dieser Einheit beiliegenden Anleitungen
wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags aufgrund von gefährlichen
Spannungen in dieser Einheit hin.

WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor
Regen oder Feuchtigkeit zu schützen.

WARNUNG: In diesem Gerät gibt es lebensgefährliche Stromspannung. Das Gerät enthält keine
durch den Benutzer zu wartenden Teile, Lassen Sie alle Wartungen bzw. Reparaturen von
geschulten Kundendiensttechnikern durchführen.
WARNUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt
sind, könnten des Recht des Benutzers zum Betrieb des Geräts ungültig werden lassen.

ÜBER IHR KLIPSCH-PRODUKT

Vielen Dank, dass Sie Klipsch-Satellitenlautsprecher gekauft haben. Nach der Lektüre dieses
Handbuchs und dem Anschluss Ihres Systems werden Sie das Ergebnis von über 55 Jahren
herausragender Technologie und führender Forschungs- und Entwicklungsarbeit hören können.
Wie alle Produkte von Klipsch verfügen auch Ihre Satellitenlautsprecher über die Klipsch Horn­Load-Technologie – das Grund-Design für das erste, 1946 entwickelte Klipschorn®, und für
jedes darauf folgende Produkt. Horn-Loading ermöglicht es Ihrem Lautsprecher, hohe
Empfindlichkeit, niedrige Verzerrung, einen ebenen Frequenzgang und ein breites
Abstrahlverhalten zu bieten, was zu unvergleichlicher Leistung, Klangtreue und Dynamik führt,
eben den Merkmalen des „Klipsch-Sound“. Füllen Sie bitte die Garantiekarte auf der Rückseite
dieses Handbuchs aus, oder tun Sie dies online bei www.klipsch.com, so dass wir Ihnen besser
helfen können. Nochmals vielen Dank, dass Sie Klipsch gewählt haben. Wir hoffen, dass Ihre
Lautsprecher viele Jahre lang Ihre Musik und Ihre Filme zum Leben erwecken werden.

LAUTSPRECHERGRILL

Der Lautsprecher kann mit oder ohne Lautsprechergrill benutzt werden. Der Lautsprechergrill
wird magnetisch befestigt. Sie können ihn einfach entfernen, indem Sie ihn abziehen, und ihn
wieder anbringen, indem Sie seine Kanten am Lautsprechergehäuse ausrichten.

PLATZIERUNG

Ihre Reference-Satellitenlautsprecher sind auf maximale Flexibilität hin konzipiert und bieten in
einer Vielzahl von Konfigurationen ausgezeichnete Leistungen. Abbildung 1 zeigt die
Aufstellung für ein typisches Heimkino-System, mit einem Center-Satellitenlautsprecher oben
auf dem Fernseher, linken und rechten vorderen Satelliten an den Seiten des Bildschirms, zwei
weiteren Satelliten als Haupt-Surround-Quellen an den Seiten des Hörbereichs, und einem
dritten Paar hinten für den hinteren Surround-Kanal in einem 7.1-Kanalsystem (Dolby Digital
EX oder DTS-ES). Untenstehend sehen Sie die empfohlene Platzierung für jede Funktion.

Center-Lautsprecher: Platzieren Sie den Lautsprecher mittig direkt über oder unter Ihrem
Fernsehbildschirm. Der integrierte Ständer ermöglicht es, den Lautsprecher entweder oben auf
dem Fernseher (oder auf einem Regal direkt darüber bzw. darunter) aufzustellen oder ihn an der
Wand zu montieren (siehe Wandmontageanleitung). Am besten sollte die Schallwand des
Lautsprechers mit der Vorderkante des Bildschirms bündig sein. Wenn sich der Lautsprecher
deutlich über oder unter der Ohrenhöhe eines sitzenden Hörers befindet, können Sie die
Klangqualität dadurch verbessern, dass Sie ihn zum Ausgleich leicht nach oben oder unten
richten. Weitere Details finden Sie im Abschnitt „Anpassung“.

Vordere linke und rechte Lautsprecher: Am besten sollten sich der vordere linke und rechte
Lautsprecher ungefähr auf einer Linie mit dem Bildschirm befinden und gleich weit von ihm
entfernt sein. Die Entfernung vom Bildschirm ist weniger wichtig, aber eine weite Trennung
erzeugt meist mehr Raumklang. Die Lautsprecher sollten mindestens 60cm von einer
Seitenwand entfernt sein, und wenn sie auf Regalen oder in einer Schrankwand aufgestellt sind,
sind sie so zu platzieren, dass ihre Vorderseite mit der Vorderseite der Schrankwand wenigstens
bündig ist. Platzieren Sie sie auf Ohrhöhe einer sitzenden Person, und wenn das nicht möglich
ist, stellen Sie die Kugelzapfen der Ständer so ein, dass die Lautsprecher nach oben oder unten
auf die Hörposition ausgerichtet werden. Weitere Details finden Sie im Abschnitt „Anpassung“.

Linke und rechte Surround-Lautsprecher: Die beste Position für Satellitenlautsprecher, die als
Surround-Lautsprecher verwendet werden, ist an oder nahe der Wand an den Seiten des
Hörbereichs, von einem Punkt direkt neben der Hörposition bis zu etwa 20 Grad dahinter.
Montieren Sie sie über der Ohrhöhe einer sitzenden Person (1,5 bis 2,2 m hoch), aber
platzieren Sie sie nicht an der Decke. Richten Sie sie direkt in den Raum oder etwas gegen
die hintere Wand aus, um einen besser verteilten Klang zu erzielen, oder direkt in Richtung
auf die Hörposition, was einen direkteren Klang erzielt. Das Design ermöglicht allerdings große
Flexibilität, und selbst mit nicht gerade idealen Konfigurationen können gute Ergebnisse
erzielt werden.

Hintere Surround-Lautsprecher: Wenn Ihre Elektronik Dolby Digital EX, THX Surround EX oder
DTS-ES 7.1 bzw. 6.1-Kanal-Sound unterstützt, können Sie ein oder zwei Satelliten hinter dem
Sitzbereich als hintere Surround-Lautsprecher einsetzen. Wie bei den rechten und linken
Surround-Lautsprechern, befindet sich die optimale Position oberhalb der Ohrhöhe einer

Figure 1

X=Y=Z

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ERSTER SCHRITT:ANSCHLUSSARTEN

Blanker Draht. Ziehen Sie die zwei Adern auf einer Länge von etwa 2.5cm auseinander

und entfernen Sie am Ende jeweils ca. 7mm der Isolierung. (Das geht mit einer
Abisolierzange einfacher, aber Sie können auch ein normales Taschenmesser verwenden,
um die Isolierung vom Draht abzuschneiden.) Drehen Sie die Drahtfasern jeder Ader fest
zusammen. Lösen Sie die Muttern an einem Paar Anschlussterminals, bis die Löcher in den
Metallstiften frei sind, und stecken Sie dann den blanken Draht in die Löcher. Drehen Sie
die Muttern fingerfest auf den Draht hinunter. Stellen Sie sicher, dass keine Kupferfasern
von einem Terminal zum anderen, oder zu einer Faser der anderen Ader verlaufen. Wenn
diese Vorsichtsmaßnahme an einem der Anschlussenden missachtet wird, kann es zu
Fehlfunktionen oder Beschädigungen des Verstärkers kommen.

Stifte. Viele im Handel erhältliche Lautsprecherkabel haben am Ende Metallstifte. Lösen Sie
die Muttern an einem Paar Anschlussterminals, bis die Löcher in den Metallstiften frei sind,
und stecken Sie dann die Stifte in die Löcher. Drehen Sie die Muttern fingerfest auf die
Stifte hinunter, aber drehen Sie sie nicht zu fest an. Stellen Sie sicher, dass kein Metallk-zu­Metall-Koontakt zwischen den beiden Stiften oder Anschlussterminals besteht. Wenn diese
Vorsichtsmaßnahme an einem der Anschlussenden missachtet wird, kann es zu
Fehlfunktionen oder Beschädigungen des Verstärkers kommen.

Gabelschuhe. Manche Lautsprecherkabel haben am Ende U-förmige Anschlüsse, die als
Gabelschuhe bezeichnet werden. Lösen Sie die Muttern an einem Paar Anschlussterminals
und schieben Sie die Gabelschuhe um die Metallstifte herum. Drehen Sie die Muttern fin­gerfest auf die Gabelschuhe hinunter und prüfen Sie, ob diese richtig festgeschraubt sind.
Stellen Sie sicher, dass kein Metallkl-zu-Metall-Kontakt zwischen den beiden Gabelschuhen
oder Anschlussterminals besteht. Wenn diese Vorsichtsmaßnahme an einem der
Anschlussenden missachtet wird, kann es zu Fehlfunktionen oder Beschädigungen des
Verstärkers kommen.

ES GIBT ANDERE ARTEN SPEZIELLER VERBINDUNGEN, DIE DAS ANSCHLIESSEN IHRER
LAUTSPRECHER ERLEICHTERN. SETZEN SIE SICH BITTE MIT IHREM KLIPSCH-FACHHÄNDLER
IN VERBINDUNG, DER IHNEN RATSCHLÄGE UND WEITERE INFORMATIONEN GEBEN KANN.

LAUTSPRECHER ZU VERSTÄRKER: DIREKTE VERBINDUNG

Einer der wichtigsten Faktoren beim Anschluss Ihrer Lautsprecher ist die richtige Polung.
Wenn der Lautsprecheranschluss falsch gepolt ist, wirken der Bass und das Klangbild
s c h w ä c h e r.

Die einfachste Methode, um einen richtig gepolten Lautsprecheranschluss sicherzustellen,
besteht darin, die positiven und negativen Ausgangsterminals an Ihrem Verstärker oder
Receiver immer mit den entsprechenden Anschlussterminals an Ihren Lautsprechern zu
verbinden:. positiv ("+" Farbmarkierung rot) zu positiv, und negativ ("–" Farbmarkierung
schwarz) zu negativ. (sSiehe Abbildung 5).

Die meisten mit Anschlüssen versehenen Lautsprecherkabel haben farbliche markierte
Adern, die es einfach machen, die Ausgänge und Eingänge korrekt zu verbinden. Wenn
das bei Ihren Kabeln nicht der Fall ist, oder wenn Sie ihre eigenen Kabel aus zweiadrigem
Draht herstellen, sollten Sie auf der Isolierung der beiden Adern nach Merkmalen suchen.
Normalerweise befindet sich aufgedruckter Text, ein Streifen, oder ein erhöhter Kamm
entlang einer Ader.

sitzenden Person. Wenn Sie nur einen hinteren Surround-Lautsprecher verwenden, sollte er hinter
dem Hörbereich zentriert sein. Wenn Sie zwei verwenden, sollten diese ziemlich nahe voneinander
aufgestellt sein. Bei dieser Art von System sollten sich die normalen linken und rechten Surround­Lautsprecher neben dem Sitzbereich befinden, und nicht dahinter.

ANPASSUNG DES STÄNDERS UND WANDMONTAGE

Die Lautsprecher sind mit Kugelzapfen mit ihren Ständern verbunden und haben deshalb einen
weiten Einstellbereich. Um den Winkel zu verstellen, lösen Sie den mitgelieferten Inbusschlüssel
von der Unterseite der Grundfläche und lockern die vier Schrauben an der Spannplatte, die den
Kugelzapfen umgibt. Stellen Sie die Sprecher wie gewünscht ein und ziehen Sie dann die vier
Klemmschrauben wieder an. Ziehen Sie sie nicht zu fest an. Jeder Ständer hat auch einen
verstellbare Arretierung, die verhindert, dass sich der Lautsprecher nach Einstellung des Winkels
absenkt. Die Arretierungsschraube befindet sich unten an der Seite des Ständers. (Siehe
Abbildung 2)

An der Unterseite der Grundfläche befinden sich auch drei Befestigungslöcher,mit denen der Ständer bei
der Wa n d m o n t a ge befestigt wird. Folgen Sie zur Installation untenstehenden A n w e i s u n g e n :

Suchen Sie die mitgelieferte Wandmontage-Schablone mit Libelle und halten Sie diese an der
gewünschten Stelle gegen die Wand.
Markieren Sie die Schraubenpositionen für das zu installierende Modell.

Schrauben Sie zwei Nr. 8 Flachkopf-Holzschrauben (mindestens 5cm) in ein Ständerprofil oder
verwenden Sie einen Dübel mit entsprechender Tragfähigkeit. Lassen Sie die Schraubenköpfe
etwa 6mm aus der Wand heruasstehen und passen Sie sie ggf. beim Aufhängen der
Lautsprecher an.

Entfernen Sie die mittlere Abdeckung von der Lautsprecher-Grundfläche und lösen Sie den mit­gelieferten Inbusschlüssel von der Unterseite.
Lösen Sie die vier Sechskantkopfschrauben beim Kugelzapfen der Lautsprechers und klappen
Sie die Grundfläche hinter den Lautsprecher, auf die Wand ausgerichtet.
Ziehen Sie die vier Schrauben beim Kugelzapfen vorsichtig an, um die Lautsprecherposition zu
sichern. Nach der Wandmontage ist möglicherweise eine Feineinstellung des
Lautsprecherwinkels nötig.
Entfernen Sie das Firmenschild von der Grundfläche des Lautsprechers, indem Sie dessen
Zapfen an der Unterseite zusammendrücken, und drehen Sie es um 180°, so dass es korrekt
ausgerichtet ist.
Stecken Sie die mitgelieferten selbstklebenden Gummifüßchen in die vier Vertiefungen an der
Unterseite des Lautsprechers.
Schieben Sie die Befestigungslöcher in der Unterseite des Lautsprechers über die aus der
Wand hervorstehenden Schraubenköpfe. Stellen Sie die Höhe der Schraubenköpfe ein, damit
sie genau passen. Ziehen Sie sie nicht zu fest an.
Wenn der Lautsprecher über der Stelle montiert wird, an der das Lautsprecherkabel aus der
Wand kommt, fädeln Sie das Kabel durch das Loch in der Aufsteckverkleidung der
Lautsprecherunterseite, indem Sie den Stöpsel entfernen.
Schließen Sie das Lautsprecherkabel an den Anschlussterminals des Lautsprechers an. Siehe
Lautsprecher zu Verstärker: Direkte Verbindung”
Stellen Sie den Lautsprecherwinkel richtig ein und ziehen Sie die Sechskantschrauben am
Kugelzapfen mit dem Inbusschlüssel fest. Ziehen Sie sie nicht zu fest an. Befestigen Sie den

Inbusschlüssel wieder in der Verkleidung der Unterseite und bringen Sie diese wieder am Lautsprecher an.

Genießen Sie nun Musik und Filme!

Figure 2

Figure 3

1 .

2 .
3 .

4 .

5 .

6 .

7 .

8 .

9 .

1 0 .

1 1 .

1 2 .

1 3 .

REFERENCE SERIES

BASS-MANAGEMENT-EINSTELLUNG UND JUSTIERUNG DES SUBWOOFERS

Digitale Surround-Sound-Receiver,Verstärker und Prozessoren verwenden das so genannte
Bass-Management-Verfahren, das sicherstellt, dass die niedrigen Frequenzen in den
verschiedenen Kanälen an Lautsprecher übertragen werden, die diese wiedergeben können,
und das sie bei kleinen Lautsprechern, die dazu nicht in der Lage sind, wegfiltert. Um niedrige
Bassfrequenzen wiederzugeben, benötigen die Reference-Satellitenlautsprecher einen
Subwoofer (oder große vordere linke und rechte Lautsprecher). Stellen Sie im Lautsprecher­Setup-Menü Ihres Receivers oder Prozessors alle mit den Reference-Satellitenlautsprechern
verbundenen Kanäle auf „Small“ (klein). Wenn Sie für den Bass große vordere Lautsprecher
verwenden, stellen Sie alle zu diesen führenden Kanäle auf “Large” (groß). Und wenn Sie einen
Subwoofer verwenden, stellen Sie diesen auf „On“ (an) oder „Yes“ (ja).

Die meisten Bass-Management-Schaltungen verwenden eine Crossover-Frequenz von 80Hz
oder 100Hz, was etwa der unteren Frequenzgrenze der Reference-Satellitenlautsprecher
entspricht. Wenn Ihr System Ihnen eine Wahlmöglichkeit bietet, empfehlen wir, zunächst 90Hz
oder 100Hz einzustellen. Und wenn Ihr Subwoofer nicht an einen speziellen Subwoofer­Ausgang angeschlossen ist, sollten Sie seine interne Crossover-Frequenz zunächst auf 90Hz
oder 100Hz einstellen.

PFLEGE UND REINIGUNG

Die einzig nötige Pflege Ihrer Lautsprecher besteht darin, sie gelegentlich abzustauben.
Verwenden Sie nie Scheuermittel, Lösungsmittel enthaltende oder aggressive
Reinigungsmittel. Sie können die Lautsprechergrills mit dem Bürstenaufsatz eines
Staubsaugers reinigen.

AUSSERHALB DER USA UND KANADA

Falls dieses Produkt an Kunden außerhalb der USA oder Kanada verkauft wurde, entspricht
die Garantie für dieses Produkt dem jeweils geltenden Recht und liegt ausschließlich in der
Verantwortung des Distributors, der dieses Produkt geliefert hat. Zur Inanspruchnahme von
Garantieleistungen den Händler, der dieses Produkt verkauft hat, oder den Distributor, der
dieses Produkt geliefert hat, kontaktieren.

LEGGERE QUESTE ISTRUZIONI

1. CONSERVARLE.

2. RISPETTARE tutte le avvertenze.

3. SEGUIRE tutte le istruzioni.

4. NON usare questo apparecchio vicino all’acqua.

5. PULIRE SOLO con un panno asciutto.

6. NON ostruire nessuna apertura per l’aria. Installare seguendo le istruzioni del produttore.

7. Non installare presso fonti di calore come ad esempio radiatori, bocchette di uscita dell’aria
di riscaldamento, forni o altri apparecchi (compresi amplificatori) che generano calore.

8. NON annullare la funzione di sicurezza offerta da una spina polarizzata o con presa di terra.
Le spine polarizzate hanno due spinotti lamellari, uno più largo dell’altro, mentre le spine
con presa di terra hanno due spinotti cilindrici e un terzo, anch'esso cilindrico, per il
collegamento all’impianto di messa a terra. Lo spinotto più largo e il terzo spinotto pro­teggono l’incolumità personale. Se la spina in dotazione non si adatta alla presa di corrente,
rivolgersi a un elettricista.

9. PROTEGGERE il cordone di alimentazione in modo che non possa essere pestato o schiac­ciato, particolarmente in corrispondenza della spina, della presa di corrente e del punto di
uscita dall’apparecchio.

10. USARE SOLO gli accessori specificati dal produttore.

11. USARE solo con i supporti (carrello, sostegno, treppiede, staffa o tavolo) specificati dal pro­duttore o venduti con l’apparecchio. Se si usa un carrello, fare attenzione quando lo si
sposta assieme all’apparecchio, per prevenire infortuni causati da un ribaltamento.

12. SCOLLEGARE dalla presa di corrente questo apparecchio durante i temporali o se non
verrà usato per lunghi periodi.

13. RIVOLGERSI a personale qualificato per qualsiasi intervento. Occorre intervenire sull’ap­parecchio ogni volta che viene danneggiato in modo qualsiasi, per esempio se la spina o il
cordone di alimentazione si danneggiano, se si versa un liquido o cadono oggetti sull’ap­parecchio, se l’apparecchio è rimasto esposto alla pioggia o all’umidità, non funziona
normalmente o è caduto.

Questo simbolo indica che la documentazione allegata a questo apparecchio contiene
istruzioni importanti per l’uso e la manutenzione.

Questo simbolo indica che all’interno di questo apparecchio è presente una tensione
pericolosa, che comporta il rischio di scosse elettriche.

ATTENZIONE: per ridurre il rischio di scosse elettriche, non esporre questo apparecchio né alla
pioggia né all’umidità.

ATTENZIONE: le tensioni all’interno di questo apparecchio sono mortali. All’interno non vi sono
parti riparabili dall’utente. Per qualsiasi intervento rivolgersi a personale qualificato.
ATTENZIONE: eventuali modifiche non approvate espressamente dal produttore potrebbero
annullare l’autorizzazione concessa all’utente per l’uso di questo apparecchio.

IL VOSTRO NUOVO PRODOTTO KLIPSCH

Vi ringraziamo per l’acquisto di questi altoparlanti satelliti Klipsch. Dopo aver letto questo
manuale e dopo aver collegato il sistema, potrete ascoltare il risultato di oltre 55 anni di
progettazioni rigorose e di ricerca e sviluppo all'avanguardia. Come tutti i prodotti Klipsch,
questi altoparlanti sono basati sulla tecnologia “con caricamento a tromba” sviluppata dalla
Klipsch con il primo Klipschorn®, nel 1946, e perfezionata in tutti i prodotti che lo hanno
seguito. Grazie al sistema a tromba gli altoparlanti offrono alta sensibilità, bassa distorsione,
risposta piatta in frequenza e ampia dispersione. Queste caratteristiche si traducono nelle
qualità distintive del suono Klipsch: potenza, dettagli e dinamica ineguagliati. Vi preghiamo di
compilare la cartolina di garanzia sul retro del manuale o presso il sito www.klipsch.com per
permetterci di servirvi al meglio. Vi ringraziamo nuovamente di aver scelto Klipsch e speriamo
che i vostri nuovi altoparlanti diano nuova vita alla vostra musica e ai vostri film preferiti per
molti anni.

GRIGLIA

L'altoparlante può essere utilizzato con o senza la griglia. La griglia aderisce magneticamente;
si può rimuoverla facilmente tirandola in avanti, mentre per riposizionarla basta allinearne i
bordi a quelli della cassa dell'altoparlante.

COLLOCAZIONE

Gli altoparlanti satelliti Reference sono stati progettati in modo da offrire la massima flessibilità
e funzionano bene in svariate configurazioni. La figura 1 illustra una configurazione tipica di un
sistema home theater, nella quale il satellite del canale centrale è collocato sopra il televisore, i
satelliti anteriori sinistro e destro sono disposti a fianco dello schermo, altri due satelliti sono
situati ai lati dell'aria di ascolto come surround principali e una terza coppia è disposta dietro
per il canale posteriore surround in un sistema a 7.1 canali (Dolby Digital EX o DTS-ES). Di
seguito si offrono suggerimenti specifici per la collocazione relativa a ciascuna funzione.

Altoparlante del canale centrale: centrate l'altoparlante direttamente sopra o sotto lo
schermo. La base integrale consente di collocare l'altoparlante sopra il televisore (o su uno
scaffale direttamente sopra o sotto di esso) o fissato alla parete (vedere le istruzioni per il
montaggio a parete). Idealmente, il diaframma frontale dell'altoparlante deve essere a filo con
la parte frontale dello schermo. Se l'altoparlante è posto ben sopra o sotto il livello degli
orecchi degli ascoltatori seduti, potete migliorare le prestazioni inclinandolo leggermente verso
il basso o verso l'alto per compensare l'effetto. Per ulteriori informazioni vedere la sezione sulla
regolazione della base.

Altoparlanti anteriori sinistro e destro: devono essere approssimativamente allineati allo
schermo ed equidistanti da esso. La distanza dallo schermo non è essenziale, anche se una
separazione notevole tende ad aumentare la spaziosità del suono. Evitate che l'uno o l'altro
altoparlante si trovi a meno di 60 centimetri di distanza da una parete laterale e se gli altopar­lanti sono collocati su scaffali o in un mobile, disponeteli in modo che le loro parti frontali siano
almeno a filo con la parte frontale del mobile. Metteteli al livello degli orecchi degli ascoltatori
seduti o, se ciò non è fattibile, regolate il giunto sferico della base di ogni altoparlante in modo
che gli altoparlanti siano orientati verso l'alto o il basso, in direzione della posizione di ascolto.
Per ulteriori informazioni vedere la sezione sulla regolazione della base.

Altoparlanti surround sinistro e destro: il punto migliore in cui disporre i satelliti utilizzati
come altoparlanti surround è sulle pareti o contro di esse, ai lati dell'area di ascolto, da una
posizione adiacente a quella di ascolto sino a circa 20 gradi dietro di essa. Collocateli sopra il
livello degli orecchi degli ascoltatori seduti (a un'altezza di circa 1,5 - 2,1 metri) ma non met­teteli contro il soffitto. Orientateli in linea retta attraverso la stanza o indietro leggermente verso
la parete posteriore per ottenere un suono più diffuso oppure verso la posizione di ascolto per
ottenere un suono più diretto. Dato che il loro design consente grande flessibilità, si possono
conseguire buoni risultati anche con configurazioni che si discostino notevolmente da quella
ideale.

Altoparlanti posteriori surround: se l'impianto supporta il sistema Dolby Digital EX, il THX
Surround EX o il DTS-ES a 7.1 o 6.1 canali, potete collocare uno o due satelliti dietro l'area di
ascolto perché funzionino come altoparlanti posteriori surround. Così come per gli altoparlanti

Figure 1

X=Y=Z

RISK OF ELECTRIC SHOCK

DO NOT OPEN

REFERENCE SERIES

CONNESSIONI

Nota: per ottenere una buona qualità del suono, è essenziale collegare correttamente gli

altoparlanti all’amplificatore o al ricevitore. Seguite scrupolosamente queste istruzioni.
Connessioni inadeguate possono causare un malfunzionamento dell’amplificatore o anche
danneggiarlo.

Gli altoparlanti Klipsch serie Reference impiegano internamente cavi Bandwidth Balanced™
Monster Cable®. La tecnologia Bandwidth Balanced™è basata sull’utilizzo di conduttori
di rame di grande purezza, di vari diametri, selezionati accuratamente e attorcigliati in modo
da assicurare una propagazione ottimale del segnale a tutte le frequenze. Potete ottenere i
migliori risultati dagli altoparlanti se li collegate all’amplificatore o al ricevitore con cavi
Monster Cable o di qualità simile, reperibili presso il rivenditore. Vi suggeriamodi adoperare
cavi di rame in trefoli, con diametro uguale o maggiore di 1.29mm (misura americana AWG
uguale o minore di 16). Usate cavi di diametro maggiore per i percorsi più lunghi, in modo
da ridurre l’attenuazione del segnale dell’amplificatore causata dalla resistenza dei cavi.

Sul pannello posteriore di ciascun altoparlante ci sono due coppie di terminali cilindrici;
una è l’ingresso del tweeter e l’altra è l’ingresso del woofer. Le due coppie di terminali sono
collegate fra di loro mediante ponticelli o piattine metalliche placcate in oro, che vanno
lasciate in posizione per il cablaggio convenzionale, mentre vanno rimosse per altri due tipi
di cablaggio, quello "doppio" e quello con due amplificatori. Di seguito sono spiegati prima
il cablaggio ordinario, con cavi singoli, e poi i cablaggi alternativi. Tutte le informazioni sul
cablaggio con cavi singoli sono pertinenti anche al cablaggio doppio.

TIPI DI CONNETTORE

Conduttori nudi. Staccate i due cavi l’uno dall’altro per circa 2.5 centimetri e asportate

circa 6mm di isolante dall’estremità di ciascuno (l’operazione risulta più facile usando una
pinza spellafili, ma si può utilizzare un normale temperino multiuso per tagliare l’isolante
lungo il diametro sino al conduttore nudo). Attorcigliate bene tra di loro i trefoli di ciascun
conduttore. Allentate i dadi di una coppia di terminali cilindrici fino a esporre i fori praticati
su di essi e infilate i conduttori nei fori. Serrate bene i dadi a mano. Accertatevi che nessun
trefolo di un conduttore tocchi il terminale cilindrico a cui è connesso l’altro conduttore o i
trefoli di quest’ultimo. La mancata osservanza di questa precauzione può causare un
malfunzionamento dell’amplificatore o anche danneggiarlo.

Pin. Molti tipi di cavi da altoparlante preassemblati sono terminati con spinotti metallici
(pin). Allentate i dadi di una coppia di terminali cilindrici fino a esporre i fori praticati su di
essi e infilate i pin nei fori. Serrate bene i dadi a mano; non serrate eccessivamente.
Accertatevi che nessun pin di un cavo tocchi il terminale cilindrico a cui è connesso l’altro
cavo o il pin di quest’ultimo. La mancata osservanza di questa precauzione può causare un
malfunzionamento dell’amplificatore o anche danneggiarlo.

Terminali a forcella. Alcuni tipi di cavi da altoparlante hanno terminali a forcella. Allentate i
dadi di una coppia di terminali cilindrici e inserite su questi i terminali a forcella. Serrate i
dadi a mano e verificate che i terminali a forcella rimangano bloccati. Accertatevi che
nessun terminale a forcella di un cavo tocchi il terminale cilindrico a cui è connesso l’altro
cavo o il terminale a forcella di quest’ultimo. La mancata osservanza di questa precauzione
può causare un malfunzionamento dell’amplificatore o anche danneggiarlo.

SONO DISPONIBILI ALTRI TIPI DI CONNETTORI SPECIALI PER FACILITARE IL
COLLEGAMENTO DEGLI ALTOPARLANTI. PER SUGGERIMENTI E ULTERIORI INFORMAZIONI
RIVOLGETEVI AL RIVENDITORE KLIPSCH.

MANTENIMENTO DELLA POLARITÀ TRA ALTOPARLANTI E AMPLIFICATORE

Uno degli aspetti più importanti, per quanto riguarda il collegamento degli altoparlanti, è
mantenerli alla stessa polarità, ossia in fase. Lo sfasamento può infatti causare una
degradazione dei bassi e dell’immagine audio.

Il metodo più facile per assicurarsi che gli altoparlanti siano cablati in fase consiste nel
collegare sempre i terminali di uscita positivo e negativo dell’amplificatore o del ricevitore ai
terminali di ingresso corrispondenti degli altoparlanti: positivo ("+", colore rosso) con
positivo e negativo ("-", colore nero) con negativo.

surround sinistro e destro, la posizione ottimale è sopra il livello degli orecchi degli ascoltatori
seduti. Se userete un solo altoparlante surround posteriore, centratelo dietro l’area di ascolto;
se ne userete due, disponeteli abbastanza vicini fra di loro. Con questo tipo di impianto, i regolari
altoparlanti surround sinistro e destro vanno disposti in modo che siano adiacenti all’area di
ascolto anziché leggermente dietro di essa.

REGOLAZIONE DELLA BASE E MONTAGGIO A PARETE

Ogni altoparlante è fissato alla base mediante un giunto sferico che consente di girarlo di un
ampio angolo. Per regolare l'angolo, staccate da sotto la base la chiave esagonale in dotazione e
allentate le quattro viti della piastra di fissaggio posta intorno al giunto sferico. Posizionate gli
altoparlanti secondo l'angolo prescelto e serrate le quattro viti, prestando attenzione a non
serrarle eccessivamente. Ciascuna base è dotata anche di un fermo regolabile che impedisce
all'altoparlante di abbassarsi una volta regolato l'angolo. Si può accedere alla testa di questo
fermo dalla parte inferiore della base (vedi Figura 2).

Sul lato inferiore della base sono presenti anche tre fori che consentono di utilizzarla come
sostegno per il montaggio a parete. Per eseguire tale montaggio, procedete come segue.

Posizionate sulla parete, nel punto prescelto, l'apposita dima e la livella a bolla in dotazione.
Contrassegnate le posizioni per le viti, secondo il modello che dovete installare.
Inserite viti a testa tronco-conica n. 8 da legno per almeno 5 centimetri in un montante di
legno o in tasselli per cartongesso di portata adatta. Lasciate sporgere le teste delle viti di
circa 0.64cm (1/4 in) dalla parete e regolate se necessario quando appendete l'altoparlante.
Rimuovete il coperchio centrale dalla base dell'altoparlante e staccate da sotto la base la
chiave esagonale in dotazione.
Allentate le quattro viti a testa esagonale inserite nella piastra intorno al giunto sferico e
posizionate la base dietro l'altoparlante, orientata in su verso la parete.
Serrate con cautela le quattro viti per fissare l'altoparlante. Può essere necessario regolare
con precisione l'angolo dell'altoparlante una volta completato il montaggio sulla parete.
Togliete il logotipo dalla base dell'altoparlante comprimendone il perno scanalato sul lato
inferiore e giratelo di 180° per ottenere il giusto orientamento.
Attaccate i piedini in gomma autoadesivi in dotazione alle quattro tacche presenti sulla parte
inferiore della base dell'altoparlante.
Agganciate i fori sulla base dell'altoparlante alle teste delle viti sporgenti dalla parete. Regolate
la distanza di cui sporgono le teste delle viti in modo che la base aderisca bene alla parete.
Non serrate eccessivamente le viti.
Se l'altoparlante andrà montato sul punto in cui il suo cavo esce dalla parete, infilate il cavo
nel foro presente sul coperchio a scatto della base, togliendo il tappo (la cui funzione è solo
estetica).
Collegate il cavo dell'altoparlante ai terminali di quest'ultimo. Vedere la sezione "Mantenimento
della polarità tra altoparlanti e amplificatore".
Regolate con precisione l'angolo dell'altoparlante e serrate le viti del giunto sferico con la
chiave esagonale, prestando attenzione a non serrarle eccessivamente. Riponete la chiave
sulla parte inferiore del coperchio della base e riposizionate quest'ultimo.
Passate all'ascolto della vostra musica e dei vostri film preferiti!

Figure 2

1 .
2 .
3 .

4 .

5 .

6 .

7 .

8 .

9 .

1 0 .

1 1 .

1 2 .

1 3 .

La maggior parte dei cavi da altoparlante pre-terminati hanno connettori colorati perfacil­itare il giusto collegamento tra ingressi e uscite. Se i connettori che intendete usare non
sono codificati a colori o se costruirete voi stessi i cavi utilizzando coppie di cavi a due
conduttori, controllate i segni di identificazione sull’isolante dei due conduttori; in genere su
uno di essi c’è un codice stampato, una striscia o una nervatura.

IMPOSTAZIONI PER LA GESTIONE DEI BASSI E REGOLAZIONE DEL SUBWOOFER

I processori, gli amplificatori e i ricevitori surround digitali utilizzano un sistema detto
“gestione dei bassi” per assicurare che le basse frequenze sui vari canali siano trasmesse
agli altoparlanti in grado di riprodurle bene e non agli altoparlanti più piccoli, che non
possono riprodurle adeguatamente. I satelliti Reference richiedono un subwoofer (o grandi
altoparlanti anteriori sinistro e destro) per riprodurre i bassi estremi. Impostate tutti i canali
collegati ai satelliti Reference su "Small" dall’apposito menu disponibile sul ricevitore o
sul processore. Se i bassi vengono riprodotti da grandi altoparlanti anteriori, impostate i
canali che pilotano i loro ingressi su "Large". E se adoperate un subwoofer, impostatelo su
"On" o "Yes".

La maggior parte dei circuiti per la gestione dei bassi impiegano una frequenza di
crossover di 80Hz o 100Hz, adeguata per il limite inferiore dei satelliti Reference. Se
l'impianto lo consente, vi suggeriamo di cominciare con 90Hz o 100Hz. E se il subwoofer
non è collegato a un'uscita dedicata, cominciate regolandone la frequenza di crossover
interna su circa 90Hz o 100Hz.

CURA E PULIZIA

Per pulire gli altoparlanti basta spolverarli di tanto in tanto. Non applicate mai abrasivi o
detergenti forti o a base di solvente. Potete pulire le griglie con l’accessorio a spazzola di
un aspirapolvere.

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada, esso è coperto da una
garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità
del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al
rivenditore o al distributore.

Figure 3

REFERENCE SERIES

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

1. LEIA estas instruções.

2. GUARDE estas instruções.

3. SIGA todos os avisos.

4. SIGA todas as instruções.

5. NÃO USE este equipamento próximo de água.

6. LIMPE SOMENTE com um pano seco.

7. NÃO bloqueie nenhuma saída de ventilação. Faça a instalação de acordo com as instruções
do fabricante.

8. Não instale próximo de nenhuma fonte de calor, como radiadores, fornos ou outros
equipamentos (incluindo amplificadores) que produzam calor.

9. NÃO anule o efeito de segurança do plugue de aterramento ou polarizado. Um plugue
polarizado tem dois terminais planos, um mais largo que o outro. Um plugue do tipo
aterramento tem dois terminais planos e um terceiro pino para aterramento. O terminal
plano mais largo e o terceiro pino são fornecidos para sua segurança. Se o plugue
fornecido não encaixar na tomada, peça para um eletricista trocar a tomada da parede.

10. PROTEJA o fio de energia para que ele não seja pisado ou esmagado, especialmente nos
plugues, adaptadores e no ponto em que eles saem do equipamento.

11. USE SOMENTE acessórios/conexões especificados pelo fabricante.

12. USE somente com uma base, tripé, suporte ou mesa especificada pelo fabricante, ou

vendida com o equipamento. Quando for usada uma base móvel, tenha cuidado ao
movimentar a combinação base/equipamento para evitar ferimentos causados pelo
tombamento da caixa.

13. DESCONECTE o equipamento durante tempestades de raios ou quando o equipamento não
estiver sendo usado por um longo período de tempo.

14. Toda manutenção deve ser feita por pessoal qualificado. A manutenção só é necessária se
o equipamento for danificado de alguma forma, como danos no cabo de energia, líquidos
derramados ou objetos caídos dentro do equipamento, exposição do equipamento à chuva
ou umidade, operação anormal ou queda do equipamento.

Este símbolo indica que existem importantes instruções de manutenção e operação
na literatura que acompanha a unidade.

Este símbolo indica a presença de tensão perigosa que constitui um risco de
choque elétrico.

ATENÇÃO: Para reduzir o risco de incêndio ou choques elétricos, não exponha o equipamento à
umidade ou à chuva.

AT E N Ç Ã O : Existem tensões perigosas neste equipamento. Não existem no equipamento peças
que possam ser reparadas pelo usuário. Toda manutenção deve ser feita por pessoal qualificado

.
ATENÇÃO: Alterações ou modificações que não tenham sido expressamente aprovadas pelo
fabricante podem tornar inválida a autoridade do usuário para operação deste dispositivo.

SOBRE SEU PRODUTO KLIPSCH

Obrigado por comprar as caixas acústicas satélites Klipsch. Depois de ler este manual e fazer
as conexões de seu sistema, você irá ouvir o resultado de 55 anos de rigorosa engenharia e de
pesquisa e desenvolvimento inigualáveis no setor. Como todos os produtos Klipsch, as caixas
acústicas satélites apresentam a tecnologia Klipsch de corneta carregada – o design que serviu
de base para o primeiro Klipschorn®desenvolvido em 1946 e para todos os outros produtos
que se seguiram. O carregamento de corneta permite que suas caixas acústicas tenham um
desempenho com alta sensibilidade, baixa distorção, resposta em freqüência plana e ampla
dispersão, o que se traduz em potência, detalhes e dinâmica incomparáveis, as marcas de
identificação do “Som Klipsch”. Preencha, por favor, o cartão de garantia no final deste manual
ou no site www.klipsch.com, para que você possa receber um atendimento ainda melhor.
Agradecemos novamente por escolher a Klipsch. Esperamos que suas caixas acústicas tragam
vida à sua música e a seus filmes por muitos anos.

GRADE

A caixa acústica pode ser utilizada com ou sem a grade. A grade é fixada magneticamente.
Você pode removê-la facilmente, puxando-a. Para recolocá-la no lugar, basta simplesmente
alinhar as bordas da grade com as da caixa acústica.

DISPOSIÇÃO

As caixas acústicas satélites da linha Reference são projetadas para proporcionar o máximo
de flexibilidade e ter um excelente desempenho em um grande número de configurações. A
figura 1 mostra uma configuração típica de home theater, com uma caixa acústica satélite de
canal central em cima do aparelho de TV, caixas satélites frontais à direita e à esquerda da TV,
outro par de caixas satélites posicionadas dos lados da área de audição para os surrounds
principais e um terceiro par na parte traseira para o canal surround traseiro em um sistema de
canais 7.1 (Dolby Digital Ex ou DTS-ES). A seguir, recomendações de disposição específicas
para cada função.

Caixa acústica de canal central: Centralize a caixa diretamente acima ou abaixo da tela de
TV. O suporte integral permite que a caixa acústica seja colocada em cima da TV (ou em uma
prateleira acima ou abaixo) ou montada na parede (veja as instruções de montagem em
parede). Idealmente, a frente da caixa deve estar alinhada com a frente da tela. Se a caixa
acústica estiver muito acima ou abaixo da altura do ouvido das pessoas sentadas, você pode
melhorar o desempenho com uma ligeira inclinação para cima ou para baixo para compensar.
Consulte a seção de ajustes para obter mais informações.

Caixas acústicas frontais à direita e à esquerda: As caixas acústicas frontais à direita e à
esquerda devem estar aproximadamente alinhadas com a tela e à mesma distância dela. A
distância da tela não é crítica, mas quanto maior a separação, mais o som tenderá a transmitir
sensação de espaço. Evite posicionar as caixas acústicas a uma distância menor que 60cm
das paredes laterais, e se elas estiverem em prateleiras ou em armários, posicione-as de
forma que a frente esteja pelo menos alinhada com a frente do armário. Posicione-as à altura
de audição ou, se não for possível, ajuste o encaixe móvel da base para incliná-las para cima
ou para baixo em direção à posição de audição. Consulte a seção de ajustes para obter mais
informações.

Caixas acústicas surround à direita e à esquerda: A melhor localização para as caixas
acústicas satélites empregadas como caixas surround é junto às paredes nos lados da área
onde você estará sentado, em qualquer ponto entre adjacente à posição de audição até 20o
para trás. Devem ser montadas acima da altura de audição para uma pessoa sentada (1.5 a 2
m de altura), mas evite colocá-las junto ao teto. Oriente as caixas através da sala ou ligeira­mente em direção à parede traseira, para um som mais difuso, ou em direção à posição de
audição para um som mais direto. O design permite grande flexibilidade e podem ser obtidos
bons resultados com configurações que variam bastante em relação à ideal.

Caixas acústicas surround traseiras: Se o equipamento suporta Dolby Digital EX, THX
Surround EX ou DTS-ES 7.1 ou 6.1, é possível posicionar um ou dois satélites por trás da
área onde estará sentado para servir de caixas surround traseiras. Assim como para as caixas
surround à direita e à esquerda, a posição ideal é acima do nível do ouvido das pessoas
sentadas. Se você estiver usando apenas uma caixa acústica surround traseira, ela deve ficar

Figure 1

X=Y=Z

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CONEXÕES

Observação: A conexão adequada das caixas acústicas ao amplificador ou receiver é vital para a
obtenção de boa qualidade de som. Siga cuidadosamente estas instruções. Conexões mal feitas
podem causar o mau funcionamento do amplificador ou danificá-lo.

A fiação interna das caixas acústicas da linha Reference da Klipsch é feita com cabo
Bandwidth Balanced®Monster®. A tecnologia Bandwidth Balanced®utiliza várias bitolas de
fio de cobre de alta pureza, cuidadosamente selecionados e enrolados de forma a obter
ótima transferência de sinal em todas as freqüências. Você obterá o melhor desempenho de
suas caixas acústicas se conectá-las ao seu amplificador ou receiver com o cabo Monster ou
outro de qualidade similar. Recomendamos o uso de fios de cobre de bitola 16 AWG (1,0
mm) ou trançado de bitola mais grossa. Utilize uma bitola mais grossa para trechos mais
longos, para reduzir a perda de potência do amplificador devido à resistência do fio.

Na parte traseira de cada caixa acústica existem dois conjuntos de conectores, um alimen­tando o tweeter e outro alimentando o woofer. Para fiação convencional, estes conjuntos
são ligados um ao outro por placas de metal folheadas a ouro ou por conexões de fio, que
podem ser removidas para dupla fiação ou para dupla amplificação. Explicaremos primeiro
a fiação comum de um fio e depois as alternativas. Todas as informações relacionadas à
fiação de fio único se aplicam também à de dois fios.

MAS PRIMEIRO: TIPOS DE CONECTORES

Fio nu. Separe os dois fios por cerca de 3cm e retire a cobertura de aproximadamente

1cm na extremidade de cada fio, deixando este trecho do fio nu. (Um descascador de
fios simplifica esta operação, mas você pode usar um canivete, uma faca pequena ou um
alicate para cortar a isolação). Torça bem os filamentos de cada fio para que fiquem bem
em contato uns com os outros. Solte as porcas de um par de conectores até que os furos
através dos conectores fiquem visíveis. Em seguida, insira os fios nus através dos furos.
Rosqueie de volta as porcas até que apertem os fios. Certifique-se de que nenhum
filamento de um fio esteja em contato com o outro conector ou com qualquer filamento do
outro fio. Se você não seguir este aviso em qualquer uma das conexões, pode ocorrer dano
ou mau funcionamento do amplificador.

Pinos. Muitos cabos para caixas acústicas pré-fabricados têm a extremidade em pinos de
metal. Solte as porcas de um par de conectores até que os furos através dos conectores
fiquem visíveis. Em seguida, insira os pinos através dos furos. Rosqueie de volta as porcas
até que apertem os pinos, sem apertar demais. Certifique-se de que não há contato de
metal com metal entre os dois pinos ou conectores. Se não seguir este aviso em qualquer
uma das conexões, pode ocorrer dano ou mau funcionamento do amplificador.

Terminais abertos. Alguns cabos para caixas acústicas têm sua extremidade feita com
terminais em forma de U chamados terminais abertos. Solte as porcas em um par de
conectores e deslize o terminal aberto ao redor do metal do conector. Rosqueie de volta
as porcas e aperte-as nos terminais. Certifique-se de que os terminais estejam bem
apertados e imóveis. Certifique-se de que não há contato de metal com metal entre os
dois terminais ou conectores. Se não seguir este aviso em qualquer uma das conexões,
pode ocorrer dano ou mau funcionamento do amplificador.

EXISTEM OUTROS TIPOS DE CONECTORES ESPECIAIS DISPONÍVEIS QUE FACILITAM A
CONEXÃO DE SUAS CAIXAS ACÚSTICAS. CONSULTE SEU REVENDEDOR AUTORIZADO
KLIPSCH PARA OBTER SUGESTÕES E INFORMAÇÕES DETALHADAS.

DA CAIXA ACÚSTICA PARA O AMPLIFICADOR: MANTENDO ALINHADO

Uma das coisas mais importantes sobre a conexão de suas caixas acústicas é mantê-las
na mesma polaridade, ou fase. Se elas forem conectadas fora de fase, haverá uma
degradação no som em geral e nos graves em particular.

A maneira mais fácil de assegurar que suas caixas acústicas estão ligadas com os fios em
fase é conectar sempre os terminas positivo e negativo de saída no seu amplificador ou
receiver aos correspondentes terminais de entrada nas caixas acústicas: positivo (+, ver­melho) ao positivo e negativo (-, preto) ao negativo.

centralizada, atrás da área de audição. Se você estiver usando duas, elas devem estar próximas
uma da outra. Com este tipo de sistema, as caixas surround normais, à direita e à esquerda
devem ficar diretamente dos lados da área onde você estará sentado, em vez de ficarem mais
para trás.

AJUSTE DA BASE E MONTAGEM EM PAREDE

As caixas acústicas são conectadas às suas bases através de uma conexão esférica que permite
uma ampla liberdade de posicionamento. Para ajustar o ângulo, retire a chave sextavada local­izada embaixo da base, e solte os 4 parafusos na placa que envolve a conexão esférica.
Posicione as caixas acústicas como preferir e reaperte os 4 parafusos. Não aperte em excesso!
Cada base contém também uma trava que impede o escorregamento da caixa acústica após o
ajuste do ângulo. Esta trava pode ser acessada pela parte de baixo da base. (Veja a Figura 2.)

Existem também na parte de baixo da base três furos que permitem que a base funcione como
suporte para montagem em parede. Para instalar, siga as instruções a seguir:

Localize o modelo para montagem em parede e posicione, depois de nivelar, a base na
parede, na posição desejada.
Marque os locais para parafusos para o modelo que está instalando.
Utilize parafusos para fixação à parede que sejam adequados ao peso que terão de suportar.
Deixe a cabeça do parafuso para fora da parede aproximadamente 6 mm e ajuste conforme
necessário ao pendurar a caixa acústica.
Remova a cobertura central da base da caixa acústica e retire a chave sextavada da parte de
baixo.
Solte os 4 parafusos de cabeça sextavada na conexão esférica da caixa acústica e posicione a
base atrás da caixa, apontando para cima na parede.
Aperte com delicadeza os quatro parafusos da conexão esférica para fixar a posição da caixa
acústica. Pode ser necessário reajustar o ângulo da caixa acústica depois de montá-la na
parede.
Remova o logotipo da base da caixa acústica comprimindo o conector na parte de baixo e
girando-o em 180° para a orientação adequada.
Conecte os suportes de borracha auto-adesivos fornecidos aos encaixes rebaixados na parte
de baixo da base da caixa acústica.
Encaixe os furos da base da caixa acústica nas cabeças dos parafusos salientes na parede.
Ajuste a altura das cabeças dos parafusos para um encaixe perfeito. Não aperte em excesso!
Se a caixa acústica for montada sobre o local onde o fio da caixa acústica sai da parede,
passe o fio pelo furo existente na cobertura encaixada da base da caixa acústica, removendo
o plug de acabamento existente.
Conecte o fio da caixa acústica aos conectores da caixa. Veja “Da caixa acústica para o ampli­ficador: Mantendo alinhado.”
Reajuste o ângulo da caixa acústica e aperte os parafusos de cabeça sextavada da conexão
esférica com a chave sextavada. Não aperte em excesso! Guarde a chave na parte de baixo
da cobertura da base e reinstale-a na base da caixa acústica.
Aprecie suas músicas e filmes favoritos!

Figure 2

1 .

2 .
3 .

4 .

5 .

6 .

7 .

8 .

9 .

1 0 .

1 1 .

1 2 .

1 3 .

REFERENCE SERIES

A maioria dos cabos para caixas acústicas pré-fabricados tem conectores coloridos que
facilitam a correspondência correta das entradas e saídas. Se o seu cabo não tiver
conectores coloridos, ou caso você esteja fazendo seu próprio cabo a partir de um cabo
com dois fios, procure marcas de identificação no revestimento do cabo. Normalmente
existem marcas impressas, uma faixa ou uma saliência ao longo de um dos fios.

AJUSTE DO CONTROLE DE GRAVES E AJUSTE DO SUBWOOFER

Os receivers, amplificadores e processadores de som digital surround usam o que é
conhecido como gerenciamento de graves para assegurar que as baixas freqüências nos
vários canais sejam enviadas às caixas acústicas que processam bem esse tipo de som e
não sejam enviadas às caixas pequenas que não processam bem as baixas freqüências. As
caixas satélites da linha Reference requerem um subwoofer (ou caixas acústicas frontais
direita e esquerda grandes) para reproduzir graves baixos. No menu de configuração da
caixa acústica do processador ou do receiver, configure todos os canais conectados às
caixas satélites como Small. Se você depende de caixas frontais grandes para os graves,
configure os canais que as alimentam como Large. E se você estiver usando um sub­woofer, configure Subwoofer como On ou Yes.

A maior parte dos circuitos de controle de graves utilizam uma freqüência de crossover de
80Hz ou 100Hz, que é uma boa correspondência para o limite inferior das caixas satélites
da linha Reference. Se o sistema oferecer uma escolha, recomendamos começar com
90Hz ou 100Hz. E se o subwoofer não estiver conectado a uma saída dedicada de
subwoofer, comece com uma freqüência interna de crossover ajustada em torno de 90Hz
ou 100Hz.

MANUTENÇÃO E LIMPEZA

A única coisa que você vai precisar fazer para limpar as caixas acústicas é retirar a poeira
de vez em quando. Nunca use limpadores abrasivos ou à base de solventes e detergentes
fortes. As grades podem ser limpas com a escova que vem com um aspirador de pó.

GARANTIA FORA DOS ESTADOS UNIDOS E CANADÁ

A garantia deste produto, quando vendido para um cliente fora dos Estados Unidos ou
Canadá, deve estar de acordo com a legislação em vigor e é de inteira responsabilidade do
distribuidor que vendeu o produto. Para obter os serviços aplicáveis previstos na garantia,
entre em contato com o representante de quem você comprou o produto ou com o
distribuidor do produto.

Figure 3

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

1. LEA estas instrucciones.

2. GUARDE estas instrucciones.

3. RESPETE todas las advertencias.

4. SIGA todas las instrucciones.

5. NO use este dispositivo cerca del agua.

6. LÍMPIELO SOLAMENTE con un paño seco.

7. NO bloquee los orificios de ventilación. Instálelo de acuerdo con las instrucciones del
fabricante.

8. NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefacción,
cocinas u otros aparatos (incluyendo amplificadores) que generen calor.

9. NO neutralice la característica de seguridad del enchufe polarizado o con clavija de
conexión a tierra. Los enchufes polarizados tienen dos patas y una es más ancha que la
otra. Los enchufes con clavija de conexión a tierra tienen dos patas y una clavija de
conexión a tierra. La pata ancha o la clavija son características de seguridad. Si el enchufe
del dispositivo no entra en el enchufe de pared, consulte a un electricista para que cambie
el enchufe de pared obsoleto.

10. PROTEJA el cordón de alimentación. Evite que lo aprieten o lo doblen en exceso o que lo
pisen, especialmente en el punto en que el cordón se une al enchufe, el punto en que el
cordón sale del dispositivo y cuando el dispositivo está enchufado.

11. USE SOLAMENTE los accesorios especificados por el fabricante.

12. USE este dispositivo solamente en un carrito, base, trípode, soporte o mesa especificado

por el fabricante o vendido con el producto. Cuando use un carrito, tenga cuidado al
mover el carrito con el dispositivo encima para evitar lesiones si el conjunto se vuelca.

13. DESENCHUFE este dispositivo cuando haya tormentas eléctricas o cuando no se durante
largos períodos de tiempo.

14. REMITA todas las reparaciones al personal de servicio calificado. Acuda a un profesional si
el dispositivo ha sufrido desperfectos tales como que se ha dañado el enchufe o el cordón
de alimentación, el dispositivo se ha dejado caer, parece no funcionar correctamente o ha
estado expuesto a la lluvia o a la humedad, o han caído objetos o se ha derramado líquido
en su interior.

Este símbolo indica que el manual que acompaña a esta unidad contiene
instrucciones importantes sobre operación y mantenimiento.

Este símbolo indica que hay voltaje peligroso que constituye un peligro de descarga
eléctrica dentro de esta unidad

ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este
aparato a la lluvia o a la humedad.

ADVERTENCIA: Los voltajes de este equipo constituyen un peligro de muerte. No hay piezas
que el usuario pueda reparar dentro del dispositivo. Remita todas las reparaciones al personal
de servicio calificado.
PRECAUCIÓN: Los cambios o modificaciones que el fabricante no apruebe expresamente
pueden anular la autoridad del usuario para operar este dispositivo.

ACERCA DE SU COMPRA KLIPSCH

Gracias por comprar estos altavoces satélite de Klipsch. Después de leer este manual y conectar
el sistema, usted podrá escuchar el resultado de más de 55 años de rigurosa ingeniería
acompañada de investigación y desarrollo a la vanguardia de su clase. Como todos los productos
Klipsch, los altavoces satélite tienen tecnología de acoplamiento a la trompeta Klipsch, que es el
diseño en que se basó el primer Klipschorn®desarrollado en 1946 y todos los productos que
han venido después. El acoplamiento a la trompeta permite a los altavoces producir alta sensibili­dad, baja distorsión, respuesta de frecuencias bajas y amplia dispersión, lo cual se traduce en la
potencia, el detalle y la dinámica sin igual distintivos del "Sonido Klipsch". No olvide llenar la
tarjeta de garantía en línea en www.klipsch.com o al dorso de este manual para que podamos
prestarle mejor servicio. Nuevamente le agradecemos que haya escogido un producto Klipsch y
esperamos que sus altavoces den vida a su música y a sus películas durante muchos años.

REJILLA

El altavoz se puede usar con o sin la rejilla puesta. La rejilla se adhiere magnéticamente; usted
puede retirarla fácilmente jalándola hacia adelante y volver a colocarla simplemente alineán­dole los bordes con los bordes de la caja del altavoz.

UBICACIÓN

Los altavoces satélite Reference han sido diseñados para que tengan máxima flexibilidad y
funcionan bien en una amplia variedad de configuraciones. La Figura 1 muestra una configu­ración típica de cine en casa, con un satélite como canal central encima del televisor, un par
de satélites frontales derecho e izquierdo a los lados de la pantalla, un par de satélites que
funcionan como surround principales a los lados del área de audición y un tercer par detrás
para el canal trasero de surround en un sistema de 7.1 canales (Dolby Digital EX o DTS-ES). A
continuación presentamos las ubicaciones específicas recomendadas para cada función.

Altavoz de canal central. Centre el altavoz directamente encima o debajo de la pantalla
del televisor. El pedestal integral permite colocar el altavoz sobre el televisor (o sobre una
repisa justo encima o debajo del televisor) o montarlo en la pared (vea las instrucciones de
montaje en la pared). Idealmente, el bafle frontal del altavoz debe estar al ras de la parte de
adelante de la pantalla. Si el altavoz está muy por encima o muy por debajo del oído del
oyente sentado, el rendimiento se puede mejorar orientando el altavoz ligeramente hacia arriba
o hacia abajo para compensar. Encontrará más detalles en la sección de ajustes del pedestal.

Altavoces frontales izquierdo y derecho. Los altavoces frontales izquierdo y derecho deben
estar equidistantes y aproximadamente alineados con respecto a la pantalla de video. La
distancia a la pantalla no es de importancia crítica, aunque una mayor separación tiende a
hacer que el sonido sea más espacioso. Evite colocar los altavoces a menos de 60cm (2 pies)
de las paredes laterales y, si están en una repisa o en un armario, colóquelos de manera que
la parte de adelante del altavoz no quede dentro del armario sino, a lo más, al ras del frente
del armario. Colóquelos a la altura de los oídos del oyente, o si eso no es posible, ajuste las
articulaciones esféricas para orientarlos hacia el oyente sentado. Encontrará más detalles en la
sección de ajustes del pedestal.

Altavoces surround izquierdo y derecho. La mejor posición para los altavoces satélite que
funcionan como surround es en las paredes o contra ellas a los lados del oyente entre
0 grados y 20 grados hacia atrás. Móntelos por encima del oído del oyente sentado (de 13cm
a 18cm de altura) pero evite colocarlos contra el cielo raso. Apúntelos directamente hacia el
otro lado de la sala o ligeramente hacia la pared de atrás para lograr un sonido más difuso o
hacia la posición del oyente para lograr un sonido más directo. El diseño permite gran flexibili­dad y se pueden obtener buenos resultados con configuraciones muy diferentes de la ideal.

Altavoces surround traseros. Si las características electrónicas de su equipo aceptan
surround de 7.1 o 6.1 canales Dolby Digital EX, THX Surround EX o DTS-ES, puede colocar
uno o dos satélites detrás del oyente para que sirvan como altavoces surround traseros. Tal
como con los altavoces surround izquierdo y derecho, la posición óptima es por encima del
nivel del oído del oyente sentado. Si está usando sólo un altavoz surround trasero, tal altavoz
debe estar centrado detrás del oyente; si está usando dos, deben estar bastante cerca uno del
otro. Con este tipo de sistema, los surround izquierdo y derecho normales deben estar
adyacentes al área de audición y no detrás.

Figure 1

X=Y=Z

RISK OF ELECTRIC SHOCK

DO NOT OPEN

REFERENCE SERIES

CONEXIONES

Nota: Conectar correctamente los altavoces al amplificador es de importancia fundamental para

obtener buena calidad de sonido. Siga al pie de la letra estas instrucciones. Las malas conex­iones pueden causar daños o falla de amplificador.

PERO PRIMERO: TIPOS DE CONECTORES

Pele el cable. Separe los dos conductores una pulgada más o menos y pélelos aproxi-

madamente 6mm (1/4 de pulgada). (Esto es más fácil con un pelacables, pero también se
puede usar una cortaplumas común y corriente para cortar alrededor del aislamiento).
Trence apretadamente las hebras de los dos conductores. Afloje las tuercas de los tornillos
de presión hasta que aparezca el agujero del tornillo, luego inserte los cables pelados a
través de los agujeros. Apriete las tuercas a mano sobre el cable. Las hebras no deben
hacer contacto de un tornillo de presión a otro ni de un conductor a otro. No seguir esta
recomendación en cualquiera de los dos extremos de la conexión puede causar daños o
falla de amplificador.

Clavijas. Hay muchos cables que vienen con clavijas de metal en los extremos. Afloje las
tuercas de los tornillos de presión hasta que aparezca el agujero del tornillo, luego inserte
las clavijas a través de los agujeros. Apriete las tuercas a mano sobre las clavijas. No las
apriete en exceso. No debe haber contacto de metal a metal entre las clavijas ni con los
tornillos de presión. No seguir esta recomendación en cualquiera de los dos extremos de la
conexión puede causar daños o falla de amplificador.

Conectores en U. Hay cables de altavoz que tienen conectores en forma de U en los
extremos. Afloje las tuercas de un par de tornillos de presión y coloque los conectores
alrededor de los tornillos. Apriete las tuercas a mano sobre los conectores y asegúrese de
que éstos queden firmemente en posición. No debe haber contacto de metal a metal entre
los conectores ni con los tornillos de presión. No seguir esta recomendación en cualquiera
de los dos extremos de la conexión puede causar daños o falla de amplificador.

HAY OTROS TIPOS DE CONECTORES ESPECIALES PARA FACILITAR LA CONEXIÓN DE LOS
ALTAVOCES. SU DISTRIBUIDOR AUTORIZADO KLIPSCH LE PUEDE DAR SUGERENCIAS O
MÁS DETALLES.

DE LOS ALTAVOCES AL AMPLIFICADOR: CONSERVACIÓN DE LA POLARIDAD O FASE

Uno de los aspectos más importantes al conectar los altavoces es mantener la polaridad
o fase. Si los altavoces no se conectan en fase, los bajos o la imagen de sonido se
deterioran.

La manera más fácil de que los altavoces queden conectados en fase es conectar siempre
los terminales de salida positivo y negativo del amplificador o receptor a los terminales de
entrada correspondientes de los altavoces: positivo a positivo ("+" de color rojo) y negativo
a negativo ("–" de color negro). (Vea la figura 3).

La mayoría de los cables de altavoz con terminales tienen conectores de colores que
facilitan la correspondencia correcta entre entradas y salidas. Si los suyos no son así, o si

AJUSTE DEL PEDESTAL Y MONTAJE EN LA PARED

Los altavoces se unen a los pedestales por medio de una articulación esférica que permite
orientarlos en una amplia variedad de direcciones. Para ajustar el ángulo de la articulación,
desencaje de la base la llave hexagonal que se suministra y afloje los cuatro tornillos de la placa
que rodea a la articulación esférica. Coloque los altavoces en la posición deseada y apriete los
cuatro tornillos de la placa. No los apriete en exceso. Cada pedestal tiene también un tope de
bajada ajustable para evitar que el altavoz baje por sí solo una vez que se haya fijado el ángulo.
La cabeza de este tope de bajada se puede alcanzar desde la parte de abajo del pedestal
(Vea la figura 2).

También en la parte de abajo de la base hay tres agujeros en forma de cerradura que permiten
que el pedestal sirva como montura en la pared. Para instalarlo de esta manera siga las instruc­ciones que se presentan a continuación:

Ubique la plantilla de montaje en la pared y el nivel de burbuja suministrados y colóquelos en
la pared en el lugar deseado.
Marque las posiciones de los tornillos del modelo que está instalando.
Atornille tornillos N° 8 de cabeza troncocónica para madera (de por lo menos cinco centímet­ros {dos pulgadas} de largo) en el paral interno de madera de la pared o en anclas para pirca
con la capacidad necesaria. Deje que las cabezas de los tornillos sobresalgan de la superficie
de la pared aproximadamente 6mm (1/4 de plg.) y haga los ajustes necesarios cuando
cuelgue el altavoz.
Quite la cobertura central de la base de los altavoces y desencaje de la base la llave
hexagonal suministrada.
Afloje los cuatro tornillos de cabeza hexagonal de la articulación esférica y coloque la base
detrás del altavoz apuntando hacia la parte de arriba de la pared.
Apriete ligeramente los cuatro tornillos de la articulación esférica para fijar la posición del
altavoz. Puede ser necesario modificar el ángulo del altavoz después de montarlo en la pared.
Quite el logotipo de la base del altavoz comprimiendo la clavija dividida de la parte de abajo y
gírela 180° para obtener la orientación correcta.
Adhiera las almohadillas autoadhesivas de goma a las cuatro depresiones en la parte de abajo
de la base del altavoz.
Enganche los agujeros en forma de cerradura de la base del altavoz en las cabezas de los
tornillos que sobresalen de la pared. Ajuste la altura de las cabezas de los tornillos para lograr
un buen ajuste. No los apriete en exceso.
Si va a montar el altavoz en el lugar por el cual los cables del altavoz emergen de la pared,
quite el tapón cosmético y pase los cables a través del agujero en la cubierta encajable de la
base del altavoz.
Conecte los cables de altavoz a los tornillos a presión. Vea "De los altavoces al amplificador:
conservación de la polaridad o fase".
Modifique el ángulo del altavoz en la medida necesaria y apriete los tornillos de cabeza
hexagonal de la articulación esférica con la llave. No los apriete en exceso. Guarde la llave en
la parte de abajo de la cubierta de la base y vuelva a instalarla en la base del altavoz.
Disfrute de su música y sus películas favoritas.

Figure 2

Figure 3

1 .

2 .
3 .

4 .

5 .

6 .

7 .

8 .

9 .

1 0 .

1 1 .

1 2 .

1 3 .

usted está haciendo sus propios cables con cable de conductor doble, busque las marcas
de identificación en el aislamiento de los conductores. Normalmente hay una banda, una
cresta moldeada o letras impresas en uno de los conductores.

ADMINISTRACIÓN DE BAJOS Y AJUSTE DEL SUBWOOFER

Los receptores, amplificadores y procesadores de sonido surround hacen uso de lo que se
conoce como administración de bajos para que las frecuencias bajas de los diversos
canales se envíen a los altavoces que pueden reproducirlas bien y no a los altavoces
pequeños, que no pueden. Los satélites Reference necesitan un subwoofer (o altavoces
frontales derecho e izquierdo grandes) para reproducir los bajos profundos. En el menú de
configuración de altavoces de su receptor o procesador, fije todos los canales conectados a
los satélites Reference en la opción "Pequeño" ("Small"). Si usted está dependiendo de dos
altavoces grandes frontales para canalizar los bajos, fije los canales que los alimentan en la
opción "Grande" ("Large"). Y si está usando un subwoofer, fije el subwoofer en la opción
"Activado" ("On" o "Yes").

La mayoría de los circuitos de administración de bajos emplean frecuencias de crossover
de 80Hz o 100Hz, lo cual corresponde al límite inferior de los satélites Reference. Si su
sistema le ofrece una opción, le recomendamos que comience con 90Hz o 100Hz. Si su
subwoofer no está conectado a la salida de subwoofer dedicado, comience con el
crossover interno en 90Hz o 100Hz.

CUIDADO Y LIMPIEZA

Lo único que se necesita para limpiar los altavoces es quitarles el polvo de vez en cuando.
No les aplique nunca limpiadores a base de solvente o detergentes fuertes. Las rejillas se
pueden limpiar con el accesorio de escobilla de la aspiradora.

GARANTÍA FUERA DE LOS ESTADOS UNIDOS Y CANADÁ

Si este producto se vende a un consumidor fuera de los Estados Unidos o Canadá, la
garantía deberá cumplir con las leyes correspondientes y será responsabilidad exclusiva
del distribuidor que lo suministró. Para obtener cualquier servicio de garantía aplicable,
comuníquese con el minorista que le vendió este producto o con el distribuidor que
lo suministró.

X=Y=Z

(or cut along dotted line and mail)

For multiple speaker purchases, please fill out only one warranty card.

Name:

Street Address:

City/State/Zip:

Home Phone:

Work Phone:

E-mail Address:

Would you like to receive the latest product updates and news via e-mail? ❑Yes❑No

Product Purchase

Model and serial number must be included to honor your warranty card. For multiple speaker

purchases, please fill out only one warranty card.

Model Serial Number

Model Serial Number

Model Serial Number

Model Serial Number

Model Serial Number

What store did you purchase your Klipsch products from?

Store Name: State:

How did you hear about Klipsch? ❑Audio/Home Theater Magazine❑Other Magazine❑TV

❑

Radio❑Newspaper❑Trade Show❑Friend ❑Retail Dealer❑Direct Mail

Have you purchased Klipsch products before? ❑Yes❑No

If yes, what products?

Product Name(s):

When do you hope to purchase additional loudspeakers?❑6 mos. – 1 yr.❑1–2 yrs.

How likely are you to consider Klipsch products for your upcoming purchases?

❑

Very likely❑Somewhat likely❑Doubtful

If doubtful, why?❑Don’t carry product I’m looking for❑Too expensive

❑

Klipsch dealer too far away❑Other

Please tell us about you!

❑

Married❑Single❑Student ❑Male❑Female

Age:❑15-17❑18-24❑25-35❑36-45❑46-55❑55-64❑65+

Annual Household Income:❑Under $25,000❑$25-35,000❑$35-50,000❑$50-75,000

❑

$75-100,000 ❑$100,000+

Register your new Klipsch product now at www.klipsch.com!

3502 Woodview Trace, Suite 200
Indianapolis, Indiana 46268 USA

1.800.KLIPSCH •www.klipsch.com

Make sure you register your
purchase at www.klipsch.com or
return your warranty card so that
we may keep you up-to-date on new
Klipsch products and promotions.
If you have any questions, contact
your local authorized Klipsch dealer.

0503

For your records:

Model:

Date Purchased:
