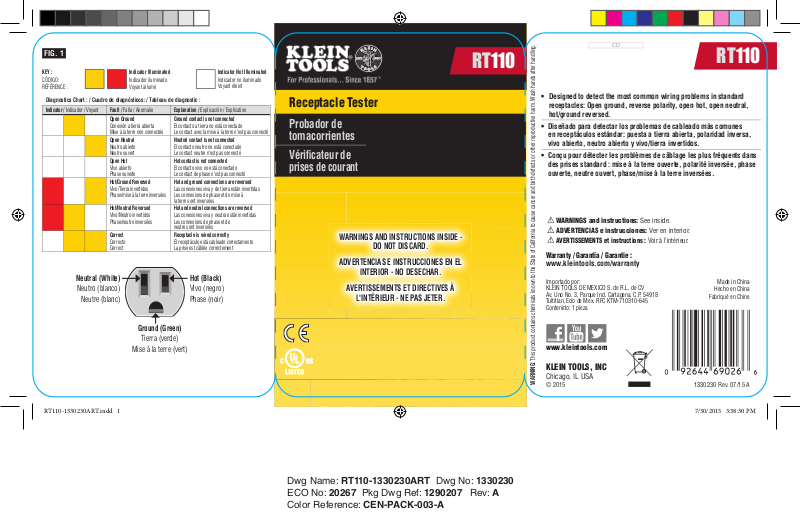

Klein RT110 Owners Manual

www.kleintools.com

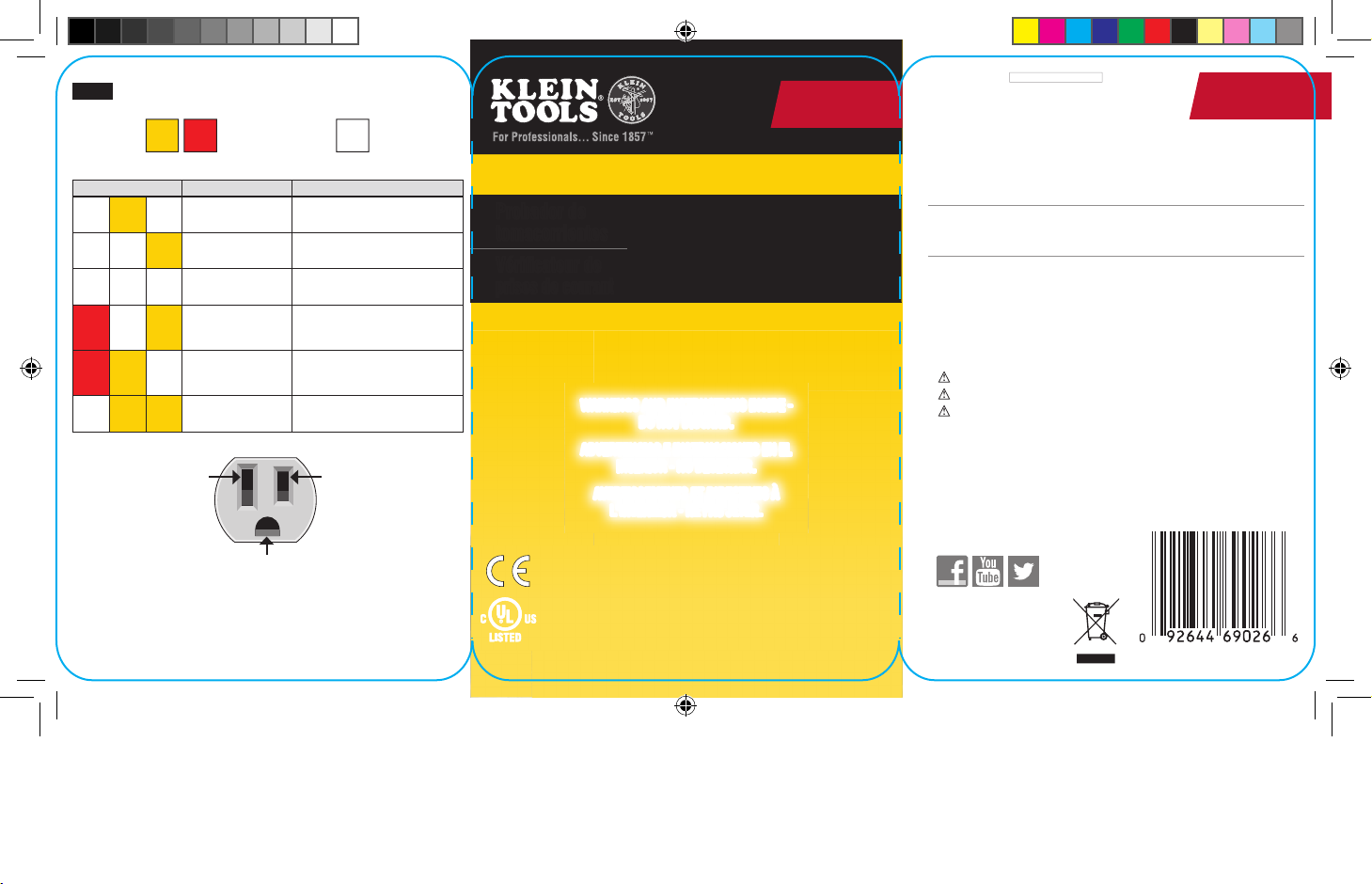

FIG. 1

KEY:

CÓDIGO:
RÉFÉRENCE :

Diagnostics Chart: / Cuadro de diagnósticos: / Tableau de diagnostic:
Indicator / Indicador / Voyant Fault / Falla / Anomalie Explanation / Explicación / Explication

Indicator Illuminated

Indicador iluminado
Voyant allumé

Open Ground

Conexión a tierra abierta
Mise à la terre non connectée

Open Neutral

Neutro abierto
Neutre ouvert

Open Hot

Vivo abierto
Phase ouverte

Hot/Ground Reversed

Vivo/Tierra invertidos
Phase/mise à la terre inversées

Hot/Neutral Reversed

Vivo/Neutro invertidos
Phase/neutre inversées

Correct

Correcto
Correct

Ground contact is not connected

El contacto a tierra no está conectado
Le contact avec la mise à la terre n’est pas connecté

Neutral contact is not connected

El contacto neutro no está conectado
Le contact neutre n’est pas connecté

Hot contact is not connected

El contacto vivo no está conectado
Le contact de phase n’est pas connecté

Hot and ground connections are reversed

Las conexiones viva y de tierra están invertidas
Les connexions de phase et de mise à
la terre sont inversées

Hot and neutral connections are reversed

Las conexiones viva y neutra están invertidas
Les connexions de phase et de
neutre sont inversées

Receptacle is wired correctly

El receptáculo está cableado correctamente
La prise est câblée correctement

Neutral (White)

Neutro (blanco)

Neutre (blanc)

Indicator Not Illuminated

Indicador no iluminado
Voyant éteint

Hot (Black)

Vivo (negro)
Phase (noir)

Ground (Green)

Tierra (verde)

Mise à la terre (vert)

Receptacle Tester

Probador de
tomacorrientes

Véri cateur de
prises de courant

WARNINGS AND INSTRUCTIONS INSIDE -

ADVERTENCIAS E INSTRUCCIONES EN EL

INTERIOR - NO DESECHAR.

AVERTISSEMENTS ET DIRECTIVES À

L'INTÉRIEUR - NE PAS JETER.

DO NOT DISCARD.

RT110

CD

RT110

• Designed to detect the most common wiring problems in standard
receptacles: Open ground, reverse polarity, open hot, open neutral,
hot/ground reversed.

• Diseñado para detectar los problemas de cableado más comunes
enreceptáculos estándar: puesta a tierra abierta, polaridad inversa,
vivo abierto, neutro abierto y vivo/tierra invertidos.

• Conçu pour détecter les problèmes de câblage les plus fréquents dans
des prises standard: mise à la terre ouverte, polarité inversée, phase
ouverte, neutre ouvert, phase/mise à la terre inversées.

WARNINGS and instructions: See inside.

ADVERTENCIAS
AVERTISSEMENTS et instructions : Voir à l’intérieur.

Warranty / Garantía / Garantie :

www.kleintools.com/warranty

Importado por:
KLEIN TOOLS DE MEXICO S. de R.L. de CV
Av. Uno No. 3, Parque Ind. Cartagena, C.P. 54918
Tultitlan, Edo de Mex. RFC KTM-710310-645
Contenido: 1 pieza

KLEIN TOOLS, INC

Chicago, IL USA

WARNING: This product contains chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Wash hands after handling.

© 2015

e instrucciones: Ver en interior.

Made in China

Hecho en China

Fabriqué en Chine

1330230 Rev. 07/15 A

RT110-1330230ART.indd 1 7/30/2015 3:38:30 PM

Dwg Name: RT110-1330230ART Dwg No: 1330230
ECO No: 20267 Pkg Dwg Ref: 1290207 Rev : A
Color Reference: CEN-PACK-003-A

ENGLISH ESPAÑOL FRANÇAIS

GENERAL SPECIFICATIONS

Relative Humidity: < 85% non-condensing
Operating Temperature: 32° to 140°F (0° to 40°C)
Storage Temperature: 14° to 122°F (-10°C to 50°C)
Weight: 1.3 oz. (37 g) Drop Protection: 6.6 ft. (2 m)
Nominal Voltage: 110/125V AC at 50/60Hz in 3-wire outlet

Read, understand, and follow all warnings and instructions before operating testers. Failure to
follow instructions could result in death or serious injury. Before each use, verify tester operation
by testing on a known live and correctly wired receptacle. Do not use if the tester appears
damaged in any way. The tester is intended for indoor use only. Other equipment or devices
attached to the circuit being tested could interfere with the tester, clear the circuit before testing.
This tester only detects common wiring problems. Always consult a qualified electrician to resolve
wiring problems.

Nominal Power: 0.3W
Certication: Conforms To UL Std 1436

Certified To CSA Std C22.2 # 160

WARNINGS

WIRING CONFIGURATION TESTING (SEE FIG. 1)

Conditions indicated: wiring correct, open

ground, reverse polarity, open hot, open neutral
and hot/ground reversed.

Conditions NOT indicated: quality of ground,
multiple hot wires, combinations of defects,
reversal of grounded and grounding conductors.

All appliances or equipment on the circuit being
tested should be unplugged to help reduce the
possibility of erroneous readings.

1. Verify tester operation by testing
on a known live and correctly wired
receptacle.

2. Plug tester into receptacle under test.

3. Compare the illuminated lights on
the tester to the key code printed on
the tester.

4. If the tester indicates that the
receptacle is not wired correctly,
consult a qualified electrician.

CLEANING

Wipe with a clean, dry lint-free cloth.

Do not use abrasive cleaners or solvents.

DISPOSAL / RECYCLE

Do not place equipment and its accessories in the trash. Items must be properly
disposed of in accordance with local regulations. Please see www.epa.gov or

www.erecycle.org for additional information.

Humedad relativa: <85% sin condensación
Temperatura de operación: 32°F a 140°F

Temperatura de almacenamiento: 14°F a 122°F

Peso: 1,3 oz (37 g) Protección ante caídas: 6,6pies (2m)
Voltaje nominal: 110VCA/125VCA a 50Hz/60Hz en tomacorriente de 3alambres

(0°C a 40°C)

(-10°C a 50°C)

Potencia nominal: 0,3W
Certicación: Cumple con la norma UL 1436

Certificado según la norma
CSA

C22.2 N.°160

ADVERTENCIAS

Antes de utilizar los probadores, lea atentamente todas las advertencias e instrucciones y
respételas. No seguir estas instrucciones puede dar lugar a lesiones graves o mortales. Antes de
cada uso, verifique el funcionamiento del probador realizando una prueba en un receptáculo con
corriente conocida y correctamente cableado. No utilice el probador si está dañado. El probador
está diseñado solo para uso en ambientes interiores. Es posible que otros equipos o dispositivos
conectados al circuito sometido a prueba causen interferencia con el probador. Despeje el
circuito antes de realizar la prueba. Este probador solo detecta problemas de cableado comunes.
Siempre consulte a un electricista calificado para solucionar problemas de cableado.

PRUEBAS DE CONFIGURACIÓN DE CABLEADO (CONSULTE LA FIG. 1)

ESPECIFICACIONES GENERALES

Condiciones indicadas por el probador:

cableadocorrecto, puesta a tierra abierta,
polaridad inversa, vivo abierto, neutro abierto
yvivo/tierra invertidos.

Condiciones NO indicadas por el probador:
calidad de tierra, múltiples cables vivos,
combinaciones de defectos, inversión de
conductor conectado a tierra y conductor
deconexión a tierra.

Se deben desenchufar todos los electrodomésticos
y equipos conectados al circuito sometido a
prueba para ayudar a reducir la posibilidad de
quese produzcan lecturas erróneas.

Límpielo con un paño limpio, seco, que no deje pelusas.

limpiadores abrasivos.

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben
desechar correctamente de acuerdo con las regulaciones locales. Para obtener
másinformación, consulte www.epa.gov o www.erecycle.org.

1. Compruebe el funcionamiento del
probador realizando una prueba en
unreceptáculo con corriente conocida
y correctamente cableado.

2. Enchufe el probador en el receptáculo
sometido a prueba.

3. Compare las luces encendidas en el
probador con el código de colores
impreso en el probador.

4. Si el probador indica que el
receptáculo no está correctamente
cableado, comuníquese con un
electricista calificado.

LIMPIEZA

No utilice solventes ni

Humidité relative: < 85% (sans condensation)
Température de fonctionnement: 0°C à 40°C

Température d’entreposage: -10°C à 50°C

Poids: 37g (1,3oz) Protection contre les chutes: 2m (6,6pi)
Tension nominale: 110/125V c.a. à 50/60Hz dans une prise à trois fils

(32°F à 140°F)

(14°F à 122°F)

Puissance nominale: 0,3W
Certication: Conforme à la norme UL1436

Certifié conforme à la norme
C22.2 no160

AVERTISSEMENTS

Veuillez lire, comprendre et tenir compte de tous les avertissements et de toutes les directives
avant d'utiliser un testeur. Le non-respect pourrait entraîner des blessures graves, voire la mort.
Avant chaque utilisation, vérifiez le fonctionnement de l'appareil en effectuant un test sur une
prise dont le fonctionnement est connu et dont le câblage est correct. N'utilisez pas l'appareil
s'il semble avoir été endommagé de quelque manière que ce soit. Cet appareil est destiné à une
utilisation à l'intérieur seulement. D’autres équipements ou appareils branchés au circuit vérifié
peuvent interférer avec l’appareil; libérez le circuit avant de débuter la vérification. Ce testeur
ne détecte que les problèmes de câblage les plus fréquents. Communiquez toujours avec un
électricien qualifié pour résoudre les problèmes de câblage.

VÉRIFICATION DE LA CONFIGURATION DE CÂBLAGE (VOIR FIG.1)

CARACTÉRISTIQUES GÉNÉRALES

Conditions indiquées: câblage adéquat, mise à la

terre ouverte, polarité inversée, phase ouverte, fil
neutre ouvert et phase/mise à laterre inversées.

Conditions NON indiquées: qualité de la mise
àla terre, fils de phase multiples, combinaisons
de défauts, inversement des conducteurs mis à
terre et des conducteurs de mise à la terre.

Tous les électroménagers et l’équipement
électrique branchés sur le circuit vérifié doivent
être débranchés pour réduire le risque de
lectureerronée.

Essuyez l’appareil avec un linge propre, sec et non pelucheux.

abrasif ou de solvant.

MISE AU REBUT/RECYCLAGE

Ne pas mettre l’appareil et ses accessoires au rebut. Ces articles doivent être éliminés
conformément aux règlements locaux. Pour de plus amples renseignements,
consultez les sites www.epa.gov ou www.erecycle.org.

1. Vérifiez le fonctionnement de l’appareil
en effectuant un test sur une prise
dont le fonctionnement est connu
etdont le câblage est correct.

2. Branchez l’appareil dans la prise
à vérifier.

3. Comparez les voyants allumés sur le
testeur au code de référence imprimé
sur celui-ci.

4. Si le testeur indique que le câblage
de la prise est incorrect, consultez
unélectricien qualifié.

NETTOYAGE

N’utilisez pas de nettoyant
