INSTRUCTION MANUAL

ENGLISH

MM700

1000V

10A

40M

Ω

• DATA & RANGE HOLD

• LOW IMPEDANCE

• AUDIBLE CONTINUITY

• MIN / MAX / RELATIVE

• TEMPERATURE

• DIODE TEST

• CAPACITANCE &
FREQUENCY

FRANÇAIS pg. 37

ESPAÑOL pg. 19

Auto-Ranging
Digital Multimeter

True RMS

Measurement
Technology

MM700-1390112ART.indd 1 9/21/2015 2:44:45 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

2

GENERAL SPECIFICATIONS

Klein Tools MM700 is an automatically ranging true root mean square
(TRMS) digital multimeter that measures AC/DC voltage, AC/DC current,
and resistance. It can also measure temperature, capacitance, frequency,
duty-cycle, test diodes and continuity.

• Operating Altitude: 6562 ft. (2000m)

• Relative Humidity: <90% non-condensing

• Operating Temp: 14°F to 122°F (-10°C to 50°C)

• Storage Temp: -4°F to 140°F (-30°C to 60°C)

• Accuracy: Values stated at 65°F to 83°F (18°C to 28°C)

• Temp Coefcient: 0.1 x (Quoted Accuracy) per °C above

28°C or below 18°C, corrections are required when ambient
working temp is outside of Accuracy Temp range

• Dimensions: 7.02" x 3.54" x 2.10" (178.3 x 89.9 x 53.3 mm)

• Weight: 14.6 oz. (414 g)

• Calibration: Accurate for one year

• Standards: Conforms to: UL STD 61010-1, 61010-2-030,

61010-2-033.

Certified to: CSA STD C22.2 # 61010-1,
61010-2-030, 61010-2-033.

IEC EN 61010-1, 61010-2-030,
61010-2-033, 61326-1.

• Pollution degree: 2

• Accuracy: ± (% of reading + # of least significant digits)

• Drop Protection: 6.6 ft. (2m)

• Ingress Protection: IP42 (except test lead jacks, see WARNINGS)

• Safety Rating:

CAT IV 600V, CAT III 1000V, Class 2,

Double insulation

CAT III: Measurement category III is applicable to test and
measuring circuits connected to the distribution part of the
building’s low-voltage MAINS installation.

CAT IV: Measurement category IV is applicable to test and
measuring circuits connected at the source of the building’s
low-voltage MAINS installation.

• Electromagnetic Environment: IEC EN 61326-1. This

equipment meets requirements for use in basic and controlled
electromagnetic environments like residential properties,
business premises, and light-industrial locations.

Specifications subject to change.

ENGLISH

RESISTANCE (AUTO-RANGING)

Function Resolution Accuracy

400.0Ω 0.1Ω

±(1.5% + 5 digits)

4.000kΩ 1Ω

40.00kΩ 10Ω

400.0kΩ 100Ω

4.000MΩ 1kΩ
±(2.0% + 10 digits)

40.00MΩ 10kΩ

Maximum Input: 600V DC or 600V AC RMS

MM700-1390112ART.indd 2 9/21/2015 2:44:46 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

3

ELECTRICAL SPECIFICATIONS

VOLTAGE (AUTO-RANGING)

Function Range Resolution Accuracy (

50–60 Hz

)

AC Voltage

(V AC)

4.000V 1mV ±(1.0% + 5 digits)

40.00V 10mV ±(1.2% + 5 digits)

400.0V 100mV
±(1.5% + 5 digits)

1000V 1V

DC Voltage

(V DC)

400.0mV 0.1mV ±(1.0% + 8 digits)

4.000V 1mV
±(1.0% + 3 digits)40.00V 10mV

400.0V 100mV

1000V 1V ±(1.2% + 3 digits)

Input Impedance: 10MΩ
Frequency Range: 50 to 400Hz
Maximum Input: 1000V AC RMS or 1000V DC

CURRENT (AUTO-RANGING)

AC Current

(A and mA)

400.0μA 0.1μA

±(1.5% + 3 digits)

4000μA 1μA

40.00mA 10μA

400.0mA 100μA

10.00A 0.01A ±(2.0% + 5 digits)

DC Current

(A and mA)

400.0μA 0.1μA

±(1.0% + 3 digits)

4000μA 1μA

40.00mA 10μA

400.0mA 100μA

10.00A 0.01A ±(1.5% + 3 digits)

Overload Protection: 500mA / 1000V and 10A / 1000V Fuses
Frequency Range: 50 to 400Hz
Maximum Input: µA/mA setting: 400mA AC RMS / DC
10A setting: 10A AC RMS / DC

RESISTANCE (AUTO-RANGING)

Function Resolution Accuracy

400.0Ω 0.1Ω

±(1.5% + 5 digits)

4.000kΩ 1Ω

40.00kΩ 10Ω

400.0kΩ 100Ω

4.000MΩ 1kΩ
±(2.0% + 10 digits)

40.00MΩ 10kΩ

Maximum Input: 600V DC or 600V AC RMS

MM700-1390112ART.indd 3 9/21/2015 2:44:46 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

4

ELECTRICAL SPECIFICATIONS

OTHER MEASUREMENT APPLICATIONS

Maximum Input: 100V RMS in Voltage setting,

600V DC or 600V AC RMS in all other settings

• Diode Test: 1.5 mA max, open circuit voltage 3.0V DC

• Continuity Check: Audible signal when resistance <50Ω,

max test current 0.35mA

• Low Impedence (Low Z): Input impedence >3kΩ

Max input 600V RMS

• Auto Power off: After ~30 minutes of inactivity

• Sampling Frequency: 3 samples per second

• Bar Graph: 41 segment, 10-15 samples per second

• Overload: "OL" indicated on display, 1000V RMS in voltage

settings, 600V RMS in all other settings

• Polarity: "-" on display indicates negative polarity

• Display: 3 ¾ digit, 4000 Count LCD, TRMS technology

ELECTRICAL SPECIFICATIONS

CAPACITANCE (AUTO-RANGING)

Range Resolution Accuracy

40.00nF 10pF ±(5.0% + 35 digits)

400.0nF 0.1nF

±(3.0% + 5 digits)

4.000μF 1nF

40.00μF 10nF

400.0μF 100nF
4000μF 1μF ±(5.0% + 5 digits)

Maximum Input: 600V DC or 600V AC RMS

FREQUENCY (AUTO-RANGING)

9.999Hz 0.001Hz

±(1.0% + 5 digits)

99.99Hz 0.01Hz

999.9Hz 0.1Hz

9.999kHz 1Hz

99.99kHz 10Hz

500.0kHz 100Hz

Sensitivity: >8V RMS
Maximum Input: 600V DC or 600V AC RMS

DUTY CYCLE

1% to 99.9%

0.1% ±(1.2% + 2 digits)

Pulse width: 0.1 – 100ms
Frequency width: 5Hz to 10kHz
Sensitivity: >8V RMS
Maximum Input: 600V DC or 600V AC RMS

TEMPERATURE

0° to 1500°F 0.1°F / 1°F ±(2.0% + 9°F)

-18° to 816°C 0.1°C / 1°C ±(2.0% + 5°C)

ENGLISH

WARNINGS

To ensure safe operation and service of the meter, follow these
instructions. Failure to observe these warnings can result in
severe injury or death.

• Before each use verify meter operation by measuring a known
voltage or current.

• Never use the meter on a circuit with voltages that exceed the
category based rating of this meter.

• Do not use the meter during electrical storms or in wet weather.

• Do not use the meter or test leads if they appear to be damaged.

• Use only with CAT IV rated test leads.

• Ensure meter leads are fully seated, and keep fingers away
from the metal probe contacts when making measurements.

• Do not open the meter to replace batteries while the probes
are connected.

• Use caution when working with voltages above 25V AC RMS
or 60V DC. Such voltages pose a shock hazard.

• To avoid false readings that can lead to electrical shock,
replace batteries when a low battery indicator appears.

• Do not attempt to measure resistance or continuity on a live
circuit.

• Always adhere to local and national safety codes. Use personal
protective equipment to prevent shock and arc blast injury
where hazardous live conductors are exposed.

• Meter is IP42 dust & water resistant. Following any contact
with water, thoroughly dry meter and test lead jacks prior to
subsequent use.

MM700-1390112ART.indd 4 9/21/2015 2:44:46 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

5

ELECTRICAL SPECIFICATIONS

OTHER MEASUREMENT APPLICATIONS

Maximum Input: 100V RMS in Voltage setting,

600V DC or 600V AC RMS in all other settings

• Diode Test: 1.5 mA max, open circuit voltage 3.0V DC

• Continuity Check: Audible signal when resistance <50Ω,

max test current 0.35mA

• Low Impedence (Low Z): Input impedence >3kΩ

Max input 600V RMS

• Auto Power off: After ~30 minutes of inactivity

• Sampling Frequency: 3 samples per second

• Bar Graph: 41 segment, 10-15 samples per second

• Overload: "OL" indicated on display, 1000V RMS in voltage

settings, 600V RMS in all other settings

• Polarity: "-" on display indicates negative polarity

• Display: 3 ¾ digit, 4000 Count LCD, TRMS technology

WARNINGS

To ensure safe operation and service of the meter, follow these
instructions. Failure to observe these warnings can result in
severe injury or death.

• Before each use verify meter operation by measuring a known
voltage or current.

• Never use the meter on a circuit with voltages that exceed the
category based rating of this meter.

• Do not use the meter during electrical storms or in wet weather.

• Do not use the meter or test leads if they appear to be damaged.

• Use only with CAT IV rated test leads.

• Ensure meter leads are fully seated, and keep fingers away
from the metal probe contacts when making measurements.

• Do not open the meter to replace batteries while the probes
are connected.

• Use caution when working with voltages above 25V AC RMS
or 60V DC. Such voltages pose a shock hazard.

• To avoid false readings that can lead to electrical shock,
replace batteries when a low battery indicator appears.

• Do not attempt to measure resistance or continuity on a live
circuit.

• Always adhere to local and national safety codes. Use personal
protective equipment to prevent shock and arc blast injury
where hazardous live conductors are exposed.

• Meter is IP42 dust & water resistant. Following any contact
with water, thoroughly dry meter and test lead jacks prior to
subsequent use.

MM700-1390112ART.indd 5 9/21/2015 2:44:46 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

6

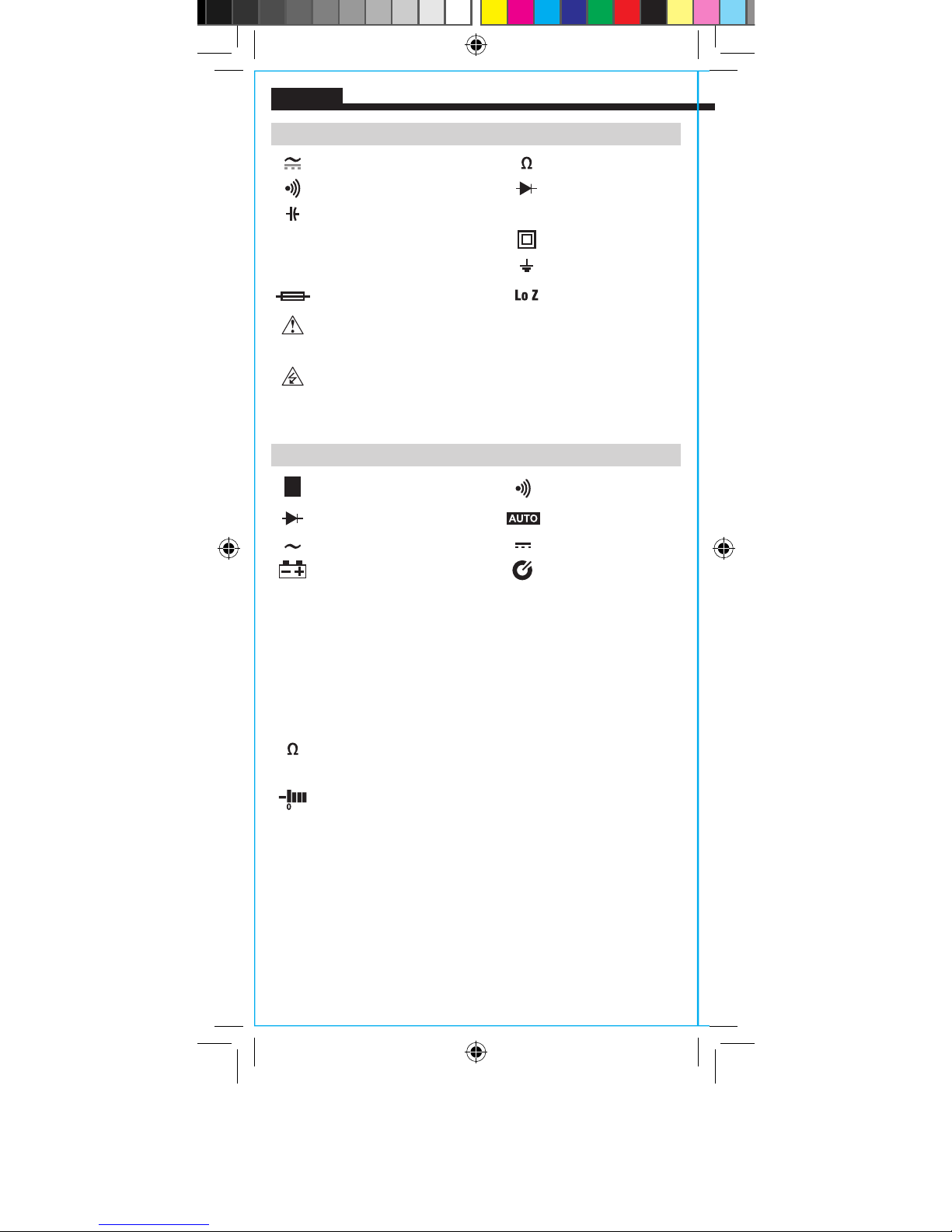

SYMBOLS ON METER

AC/DC Voltage or Current Resistance (in Ohms)
Audible Continuity Diode
Capacitance

Hz

Frequency

%

Duty-cycle Double Insulated Class II

°F/°

C

Temperature (Fahrenheit / Celsius) Ground
Fuse (with rating below symbol)

Low Impedence

Warning or Caution

To ensure safe operation and service of this meter, follow all warnings
and instructions detailed in this manual.

Risk of Electrical Shock

Improper use of this meter can lead to risk of electrical shock. Follow
all warnings and instructions detailed in this manual.

ENGLISH

SYMBOLS ON LCD

H

Data Hold Audible Continuity
Diode Auto Ranging
AC (Alternating Current) DC (Direct Current)
Low Battery Auto Power Off

MAX

Maximum Value

MIN

Minimum Value

°F

Degrees Fahrenheit

°C

Degrees Celsius

M

Mega (value x 106)

k

kilo (value x 103)

m

mili (value x 10-3)

μ

micro (value x 10-6)

n

nano (value x 10-9)

V

Volts

A

Amps

F

Farads

Ohms

Hz

Hertz (Frequency)

%

Duty-Cycle

REL

Relative Mode

Bar Graph

MM700-1390112ART.indd 6 9/21/2015 2:44:47 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

7

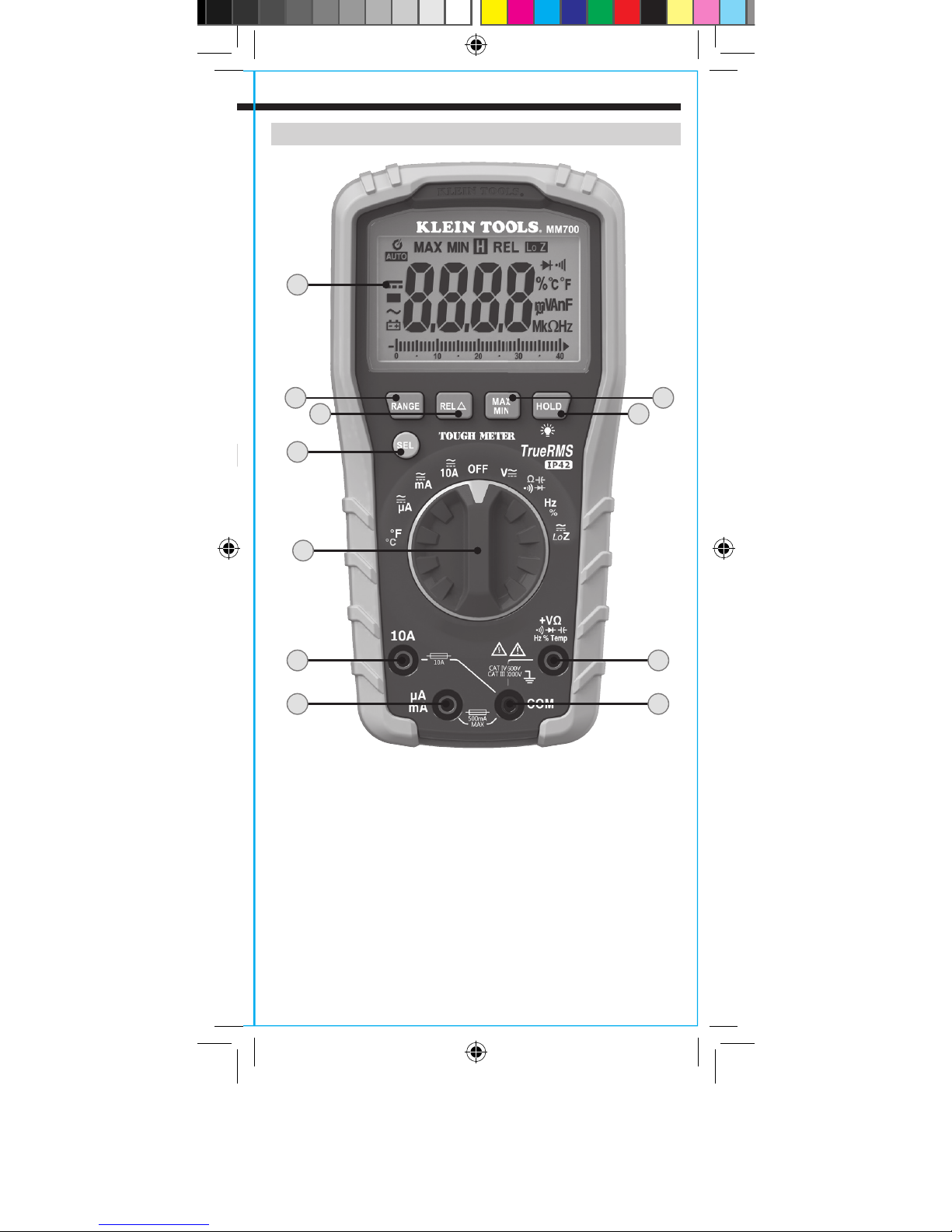

FEATURE DETAILS

1

8

11

10

7 9

2

3 5

46

NOTE: There are no user-serviceable parts inside meter.

1.

4000 count LCD display

7.

"RANGE" button

2.

Function selector switch

8.

"REL" (Relative) button

3.

"10A" jack

9.

"MAX/MIN" button

4.

"COM" jack

10.

"HOLD" button

5.

"VΩ" jack

11.

"SEL" (Select) button

6.

mA / µA jack

MM700-1390112ART.indd 7 9/21/2015 2:44:48 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

8

FUNCTION BUTTONS

ON/OFF

To Power ON the meter rotate the Function Selector switch

2

from
the OFF setting to any measurement setting. To Power OFF the meter
rotate the Function Selector switch

2

to the OFF setting. By default
the meter will automatically Power OFF after 30 minutes of inactivity.
Reactivate meter by pressing any button. To deactivate the automatic
Power OFF feature, power the meter ON with the SEL button

11

depressed. When automatic Power OFF is deactivated, the
symbol will not be visible in the display.

When the Function Selector switch is rotated to a measurement
setting, "LEAD" flashes on the display as a reminder to check that test
leads are inserted into the appropriate jacks.

"SEL" (SELECT) BUTTON (FOR SECONDARY FUNCTIONS)

The "SEL" button

11

activates the secondary functions for each

setting accessible by the Function Selector switch

2

. For Current,
Voltage and Low Z, it toggles between AC and DC. For the other
functions, it switches between °F and °C, between Hz and %
Duty-cycle, and between Continuity, Resistance, and Diode-test.
The default function for each application is printed on the meter in
white; the secondary functions are printed on the meter in orange.

"HOLD" (DATA HOLD / BACKLIGHT) BUTTON

Press HOLD

10

to hold the measurement on the display. Press

again to release the display to return to live measuring.
Press and hold the "HOLD" button

10

for more than one second to
turn on or off the backlight. The backlight will automatically Power
OFF following three minutes of inactivity to conserve battery life.

"RANGE" BUTTON

The meter defaults to auto-ranging measurement mode

. This
automatically determines the most appropriate measurement range
for the testing that is being conducted. To manually force the meter
to measure in a different range, use the "RANGE" button

7

.

1. Press the "RANGE" button

7

to manually select measurement

range (

is deactivated on the LCD). Repeatedly press

the "RANGE" button

7

to cycle through the available ranges,

stopping once the desired range is reached.

2. To return to auto-ranging mode, press and hold the "RANGE"

button

7

for more than one second ( is reactivated).

ENGLISH

FUNCTION BUTTONS

"REL" (RELATIVE) BUTTON

Relative measurements are available for Voltage, Current,
Resistance, Temperature and Capacitance.

1. Perform first measurement.

2. With test leads connected, press REL 8 to set frame of reference.

3. Perform second measurement. The value displayed is the
difference between first and second measurements.

"MAX/MIN" BUTTON

When the "MAX/MIN" button

9

is pressed, the meter keeps track
of the minimum and maximum value of the measurement as the
meter continues to take samples.

1. When measuring, press MAX/MIN

9

and the meter displays the
maximum value. If a new maximum occurs, the display updates
with that new value. Pressing again reveals the minimum value.
If a new minimum occurs, the display updates with the new
value.

2. Press MAX/MIN

9

and hold for more than one second to return

to normal measuring mode.

MM700-1390112ART.indd 8 9/21/2015 2:44:48 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

9

FUNCTION BUTTONS

"REL" (RELATIVE) BUTTON

Relative measurements are available for Voltage, Current,
Resistance, Temperature and Capacitance.

1. Perform first measurement.

2. With test leads connected, press REL 8 to set frame of reference.

3. Perform second measurement. The value displayed is the
difference between first and second measurements.

"MAX/MIN" BUTTON

When the "MAX/MIN" button

9

is pressed, the meter keeps track
of the minimum and maximum value of the measurement as the
meter continues to take samples.

1. When measuring, press MAX/MIN

9

and the meter displays the
maximum value. If a new maximum occurs, the display updates
with that new value. Pressing again reveals the minimum value.
If a new minimum occurs, the display updates with the new
value.

2. Press MAX/MIN

9

and hold for more than one second to return

to normal measuring mode.

MM700-1390112ART.indd 9 9/21/2015 2:44:48 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

10

OPERATING INSTRUCTIONS

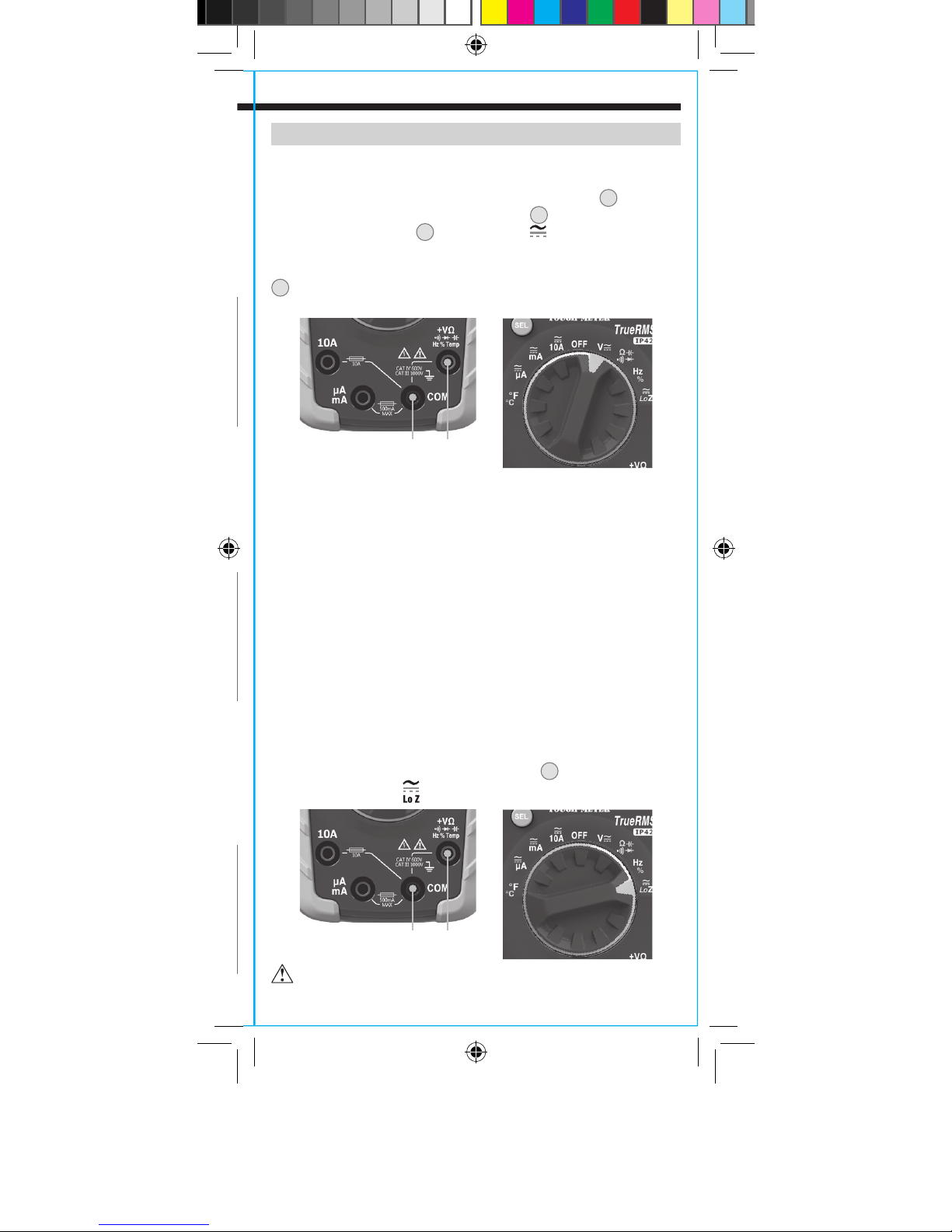

AC/DC VOLTAGE (LESS THAN 1000V)

1. Insert RED test lead into VΩ jack

5

, and BLACK test lead into

COM jack

4

, and rotate function selector switch 2 the V

setting.

NOTE: The meter defaults to AC measurement. To measure DC, press
the "SEL" button

11

to toggle between AC and DC modes. The AC or

DC icon on the LCD indicates which mode is selected.

2. Apply test leads to the circuit to be tested to measure voltage.
The meter will auto-range to display the measurement in the
most appropriate range.

NOTE: If "–" appears on the LCD, the test leads are being applied to
the circuit in reverse. Swap the position of the leads to correct this.

NOTE: When in a voltage setting and the test leads are open,
readings of order mV may appear on the display. This is noise and
is normal. By touching the test leads together to close the circuit
the meter will measure zero volts.

AC/DC LO Z VOLTAGE (LESS THAN 600V)

Voltage measurements in Low Impedance (Lo Z) setting can be used
to identify ghost or stray voltages.

• Follow same procedure for measuring AC/DC Voltage (see above)
with Function Selector switch

2

in the Lo Z setting.

DO NOT attempt to measure voltages greater than 600V in

Lo Z setting.

ENGLISH

OPERATING INSTRUCTIONS

CONNECTING TEST LEADS

Do not test if leads are improperly seated. Results could cause
intermittent display readings. To ensure proper connection, firmly
press leads into the input jack completely. Lead guard should be
flush with the meter’s faceplate.

TESTING IN CAT III / CAT IV MEASUREMENT LOCATIONS

Ensure the test lead shield is pressed firmly in place. Failure to use
the CAT III / CAT IV shield increases arc-flash risk.

TESTING IN CAT II MEASUREMENT LOCATIONS

CAT III / CAT IV shields may be removed for CAT II locations. This
will allow testing on recessed conductors such as standard wall
outlets. Take care not to lose the shields.

PRESS

NO GAP

5/32"

(4 mm)

.7" (18 mm)

MM700-1390112ART.indd 10 9/21/2015 2:44:49 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

11

OPERATING INSTRUCTIONS

AC/DC VOLTAGE (LESS THAN 1000V)

1. Insert RED test lead into VΩ jack

5

, and BLACK test lead into

COM jack

4

, and rotate function selector switch 2 the V

setting.

NOTE: The meter defaults to AC measurement. To measure DC, press
the "SEL" button

11

to toggle between AC and DC modes. The AC or

DC icon on the LCD indicates which mode is selected.

2. Apply test leads to the circuit to be tested to measure voltage.
The meter will auto-range to display the measurement in the
most appropriate range.

NOTE: If "–" appears on the LCD, the test leads are being applied to
the circuit in reverse. Swap the position of the leads to correct this.

NOTE: When in a voltage setting and the test leads are open,
readings of order mV may appear on the display. This is noise and
is normal. By touching the test leads together to close the circuit
the meter will measure zero volts.

AC/DC LO Z VOLTAGE (LESS THAN 600V)

Voltage measurements in Low Impedance (Lo Z) setting can be used
to identify ghost or stray voltages.

• Follow same procedure for measuring AC/DC Voltage (see above)
with Function Selector switch

2

in the Lo Z setting.

DO NOT attempt to measure voltages greater than 600V in

Lo Z setting.

Red leadBlack lead

Red leadBlack lead

MM700-1390112ART.indd 11 9/21/2015 2:44:50 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

12

ENGLISH

OPERATING INSTRUCTIONS

AC/DC CURRENT

NOTE: The meter defaults to AC measurement. To measure DC, press

the "SEL" button

11

to toggle between AC and DC modes. The AC

DC

icon on the LCD indicates which mode is selected.

1. Attach test leads to the appropriate jacks and rotate function

selector switch

2

to the appropriate setting as follows:

• For AC/DC currents >400mA and <10A: Insert RED test lead into

10A jack

3

, and BLACK test lead into COM jack 4, and rotate

function selector switch

2

to the 10A AC/DC setting.

• For mA AC/DC currents <400mA: Insert RED test lead into

mA/µA jack

6

, and BLACK test lead into COM jack 4, and

rotate function selector switch

2

to the mA AC/DC setting.

• For µA DC currents <400µA: Insert RED test lead into

μA/mA jack

6

, and BLACK test lead into COM jack 4, and

rotate function selector switch

2

to the µA AC/DC setting.

Red lead Black lead

Black leadRed lead

Black leadRed lead

MM700-1390112ART.indd 12 9/21/2015 2:44:52 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

13

1.

2. To measure current: Remove power from circuit, open circuit at

measurement point, connect meter in-series in the circuit using
the test leads, and apply power to circuit.The meter will auto­range to display the measurement in the most appropriate range.

Do not attempt to measure more than 10A.

When measuring currents greater than 6A, a measurement
time of 30 seconds followed by 10 minutes of recovery time
is recommended.

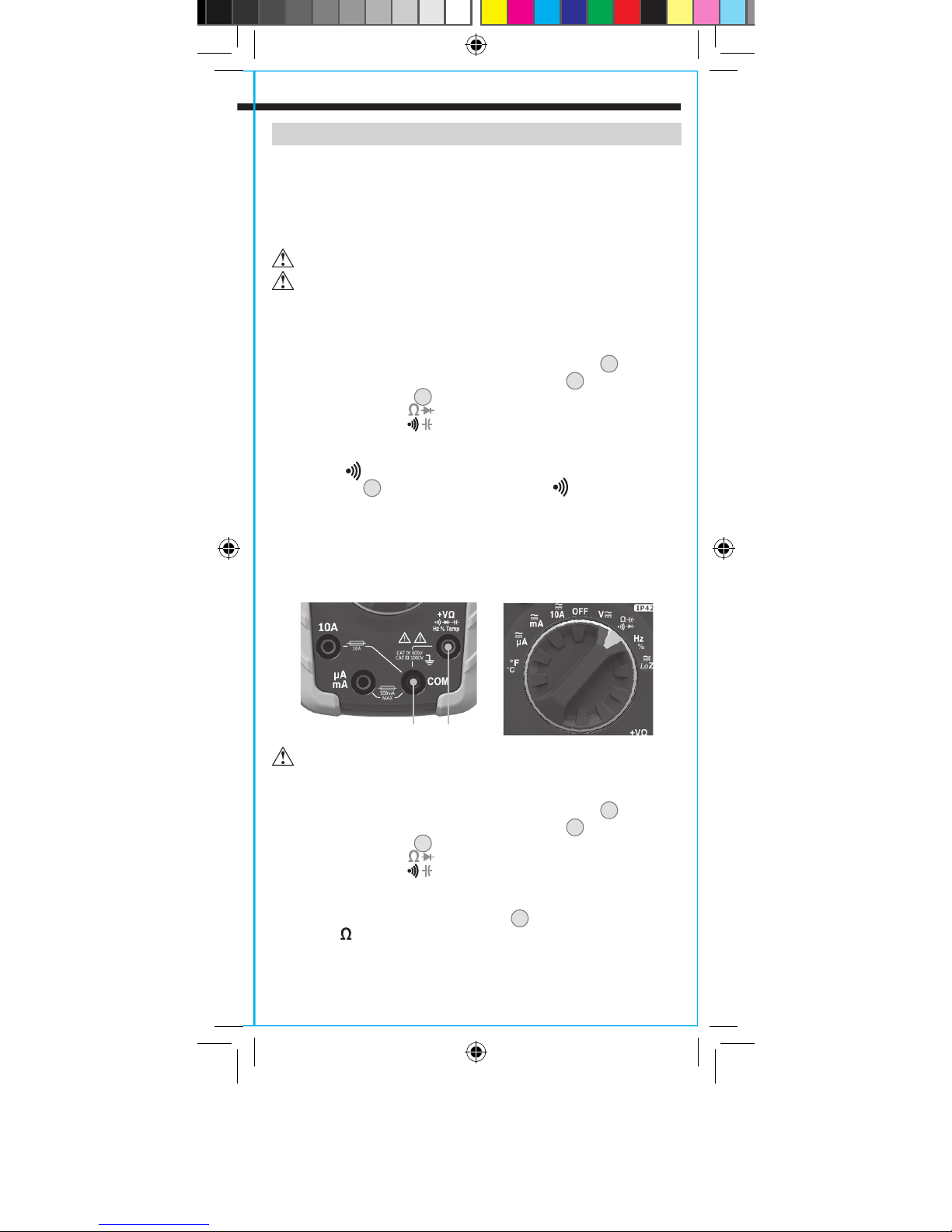

CONTINUITY

1. Insert RED test lead into VΩ jack

5

, and BLACK test lead

into COM jack

4

,

and rotate function selector switch 2 to the

Continuity/Resistance/Diode/Capacitance

setting.

NOTE: The meter defaults to Continuity testing in this mode. Ensure
that the Continuity Testing icon

is visible on the display. If not,

press the "SEL" button

11

until the icon appears.

2. Remove power from circuit.

3. Test for continuity by connecting conductor or circuit with test

leads. If resistance is measured less than 50Ω, an audible signal
will sound and display will show a resistance value indicating
continuity. If circuit is open, display will show "OL".

OPERATING INSTRUCTIONS

DO NOT attempt to measure continuity on a live circuit.

RESISTANCE MEASUREMENTS

1. Insert RED test lead into VΩ jack

5

, and BLACK test lead

into COM jack

4

,

and rotate function selector switch 2 to the

Continuity/Resistance/Diode/Capacitance

setting.

NOTE: The meter defaults to Continuity testing in this mode. To
enter Resistance testing mode, press the "SEL" button

11

once.

The Resistance icon

will appear on the display.

2. Remove power from circuit.

3. Measure resistance by connecting test leads to circuit. The

meter will auto-range to display the measurement in the most
appropriate range.

Red leadBlack lead

MM700-1390112ART.indd 13 9/21/2015 2:44:53 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

14

ENGLISH

NOTE: When in a Resistance setting and the test leads are open

(not connected across a resistor), or when a failed resistor is under
test, the display will indicate O.L. This is normal.

DO NOT attempt to measure resistance on a live circuit.

OPERATING INSTRUCTIONS

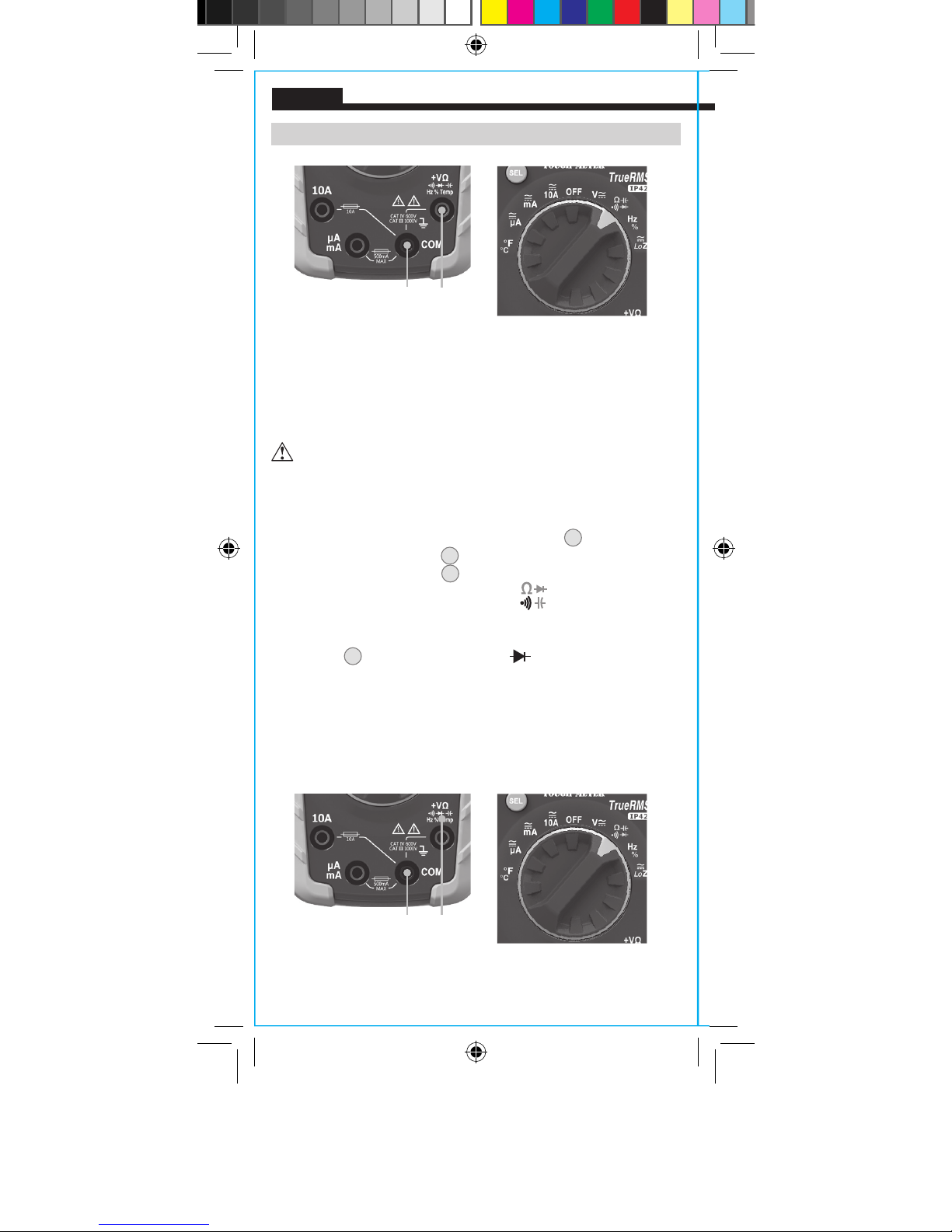

DIODE TEST

1. Insert RED test lead into VΩ jack

5

, and BLACK test lead

into COM jack

4

,

and rotate function selector switch 2 to the

Continuity/Resistance/Diode/Capacitance

setting.

NOTE: The meter defaults to Continuity testing in this mode. To
enter Diode testing mode, press the "SEL" button

11

twice. The

Diode icon

will appear on the display.

2. Touch test leads to diode. A reading of 200-700mV on display

indicates forward bias, "OL" indicates reverse bias. An open
device will show "OL" in both polarities. A shorted device will
show approximately 0mV.

Red leadBlack lead

Red leadBlack lead

MM700-1390112ART.indd 14 9/21/2015 2:44:54 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

15

OPERATING INSTRUCTIONS

CAPACITANCE

1. Insert RED test lead into VΩ jack

5

, and BLACK test lead into

COM jack

4

, and rotate function selector switch 2 to the

Continuity/Resistance/Diode/Capacitance

setting.

NOTE: The meter defaults to Continuity testing in this mode. To
enter Diode testing mode, press the "SEL" button

11

three times.

The Diode icon

will appear on the display.

2. Remove power from circuit.

3. Measure capacitance by connecting test leads across the

capacitor. The meter will auto-range to display the measurement
in the most appropriate range.

FREQUENCY / DUTY-CYCLE

1. Insert RED test lead into VΩ jack

5

and BLACK test lead into

COM jack

4

, and rotate function selector switch 2 to the

Frequency/Duty-Cycle

setting.

NOTE: The meter defaults to Frequency testing in this mode. To enter
Duty-Cycle testing mode, press the "SEL" button

11

once. Ensure

that the appropriate icon (either

Hz

or %) appears on the display.

2. Measure by connecting test leads across the circuit.

Red leadBlack lead

Red leadBlack lead

MM700-1390112ART.indd 15 9/21/2015 2:44:56 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

16

ENGLISH

OPERATING INSTRUCTIONS

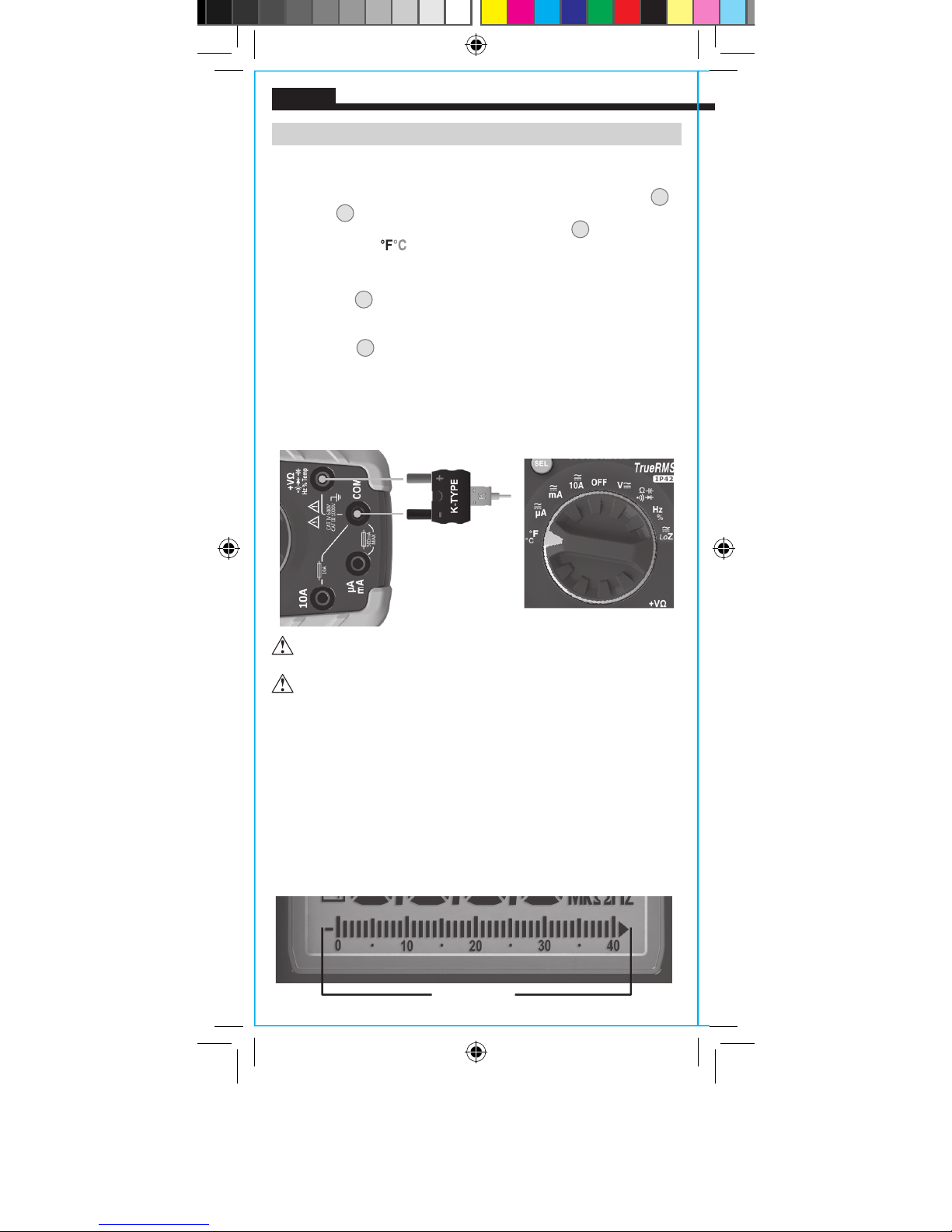

TEMPERATURE

1. Insert K-type thermocouple with adapter into the VΩ

5

and COM 4
jacks (observe polarity markings on thermocouple and meter), and
rotate function selector switch 2 to the Temperature setting.

NOTE: The meter defaults to Fahrenheit scale in this mode. To enter
Celsius scale, press the "SEL" button 11 once. Ensure that the
appropriate icon (either °F or °C) appears on the display. Default
temperature scale may be changed by powering on the meter with
the "HOLD" button 11 depressed.

2. To measure temperature, make contact between the
thermocouple tip and the object being measured. When
thermocouple tip and object are in thermal equilibrium, the
measurement on the display will stabilize. The meter will auto-

range to display the measurement in the most appropriate range.

Remove thermocouple before switching meter to other

measurement functions.

The thermocouple included with the original purchase
is suitable for temperatures below 356°F / 180°C only. To
measure higher temperatures, a K-type thermocouple
with the appropriate measurement range should be used.

BAR GRAPH

The Bar Graph is an analog representation of the measurement. It responds
to the measurement approximately 3-5 times faster than the digits in the
digital display which, in certain circumstances, may allow the user to have
a clearer view of quick changes in the property being measured. In any
given range the bar graph scales from zero on the left hand side to the
maximum value of the range on the right hand side of the display.

Bar graph

RED

BLACK

K-Type

Thermocouple

with Adapter

Probe

Adapter

MM700-1390112ART.indd 16 9/21/2015 2:44:57 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

17

MAINTENANCE

BATTERY REPLACEMENT

When

indicator is displayed on LCD, batteries must be replaced.

1. Remove screw from battery/fuse door.

2. Replace 2 x AAA batteries (note proper polarity).

3. Replace battery/fuse door and fasten securely with screw.

FUSE REPLACEMENT

A fuse may blow if more than 500mA is applied to the

μA/mA

jack 6,

or more than 10A is applied to the 10A jack

3

. To access fuses:

1. Remove screw from battery/fuse door.

2. Replace blown fuse(s) with:

A/mA jack

6

:

500mA/1000V fast-blow (Klein Cat. No. 69035)

10A jack 3: 10A/1000V fast-blow (Klein Cat. No. 69034)

3. Replace battery/fuse door and fasten securely with screw.

T

o avoid risk of electric shock, disconnect leads from any voltage

source before removing battery/fuse door.

To avoid risk of electric shock, do not operate meter while
battery/fuse door is removed.

500mA/1000V fast-blow fuse

(Klein Cat. No. 69035)

10A/1000V fast-blow fuse

(Klein Cat. No. 69034)

MM700-1390112ART.indd 17 9/21/2015 2:44:58 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

ENGLISH

CLEANING

Be sure meter is turned off and wipe with a clean, dry lint-free
cloth.

Do not use abrasive cleaners or solvents.

STORAGE

Remove the batteries when meter is not in use for a prolonged
period of time. Do not expose to high temperatures or
humidity. After a period of storage in extreme conditions
exceeding the limits mentioned in the General Specifications
section, allow the meter to return to normal operating
conditions before using.

WARRANTY

www.kleintools.com/warranty

DISPOSAL / RECYCLE

Do not place equipment and its accessories in the trash.
Items must be properly disposed of in accordance with local
regulations. Please see www.epa.gov or www.erecycle.org
for additional information.

CUSTOMER SERVICE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[e-mail]

www.kleintools.com

ESPAÑOL

MM700-1390112ART.indd 18 9/21/2015 2:44:58 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

MANUAL DE INSTRUCCIONES

ESPAÑOL

MM700

1000 V

10 A

40 M

Ω

• RETENCIÓN DE
DATOS Y RANGO

• BAJA IMPEDANCIA

• CONTINUIDAD POR
INDICADOR AUDIBLE

• MÁX./MÍN./RELATIVO

• TEMPERATURA

• PRUEBA DE DIODO

• CAPACITANCIA Y
FRECUENCIA

Multímetro digital de
rangoautomático

True RMS

Tecnología de
medición

MM700-1390112ART.indd 19 9/21/2015 2:45:01 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

20

ESPECIFICACIONES GENERALES

Klein Tools MM700 es un multímetro digital de rango automático con
media cuadrática real (TRMS) que mide voltaje CA/CD, corriente CA/CD y
resistencia. También sirve para medir temperatura, capacitancia, frecuencia
y ciclo de servicio, y para probar diodos y continuidad.

• Altitud de funcionamiento: 6562pies (2000m)

• Humedad relativa: <90% sin condensación

• Temperatura de operación: 14°F a 122°F (-10°C a 50°C)

• Temperatura de almacenamiento: -4°F a 140°F (-30°C a 60°C)

• Precisión: valores establecidos según una temperatura ambiente

de 65°F a 83°F (18°C a 28°C)

• Coeciente de temperatura: 0,1 × (precisión indicada) por cada
°C por encima de los 28°C o por debajo de los 18°C, es necesario

realizar correcciones si la temperatura del ambiente de trabajo se
encuentra fuera del rango de precisión de temperatura

• Dimensiones:

7,02" × 3,54" × 2,10" (178,3mm × 89,9mm × 53,3mm)

• Peso: 14,6 oz (414 g)

• Calibración: precisa durante un año

• Normas: Cumple con: UL STD 61010-1, 61010-2-030,

61010-2-033.

Certificado según las normas:

CSA C22.2 STD N.° 61010-1,
61010-2-030, 61010-2-033.

IEC EN 61010-1, 61010-2-030,

61010-2-033, 61326-1.

• Grado de contaminación: 2

• Precisión: ± (% de lectura + cantidad de dígitos menossignificativos)

• Protección ante caídas: 6,6pies (2m)

• Protección contra el ingreso de objetos sólidos y líquidos:

IP42 (excepto para los conectores de cables de

prueba, consulte la sección ADVERTENCIAS)

• Clasicación de seguridad:

CAT IV 600V, CAT III 1000V, clase2,
doble aislamiento

CAT III: La categoría III de medición es aplicable a los circuitos de
medición y prueba conectados a la distribución de la instalación de
suministro eléctrico de un edificio.

CAT IV: La categoría IV de medición es aplicable a los circuitos
de medición y prueba conectados a la fuente de la instalación de
suministro eléctrico de un edificio.

• Entorno electromagnético: IEC EN 61326-1. Este equipo
cumple con los requisitos apropiados para su uso en entornos
electromagnéticos básicos y controlados como propiedades
residenciales, establecimientos comerciales e instalaciones de
industria ligera.

Especificaciones sujetas a cambios.

ESPAÑOL

RESISTENCIA (RANGO AUTOMÁTICO)

Función Resolución

Precisión

400,0Ω 0,1Ω

± (1,5% + 5 dígitos)

4,000kΩ 1Ω
40,00kΩ 10Ω
400,0kΩ 100Ω

4,000MΩ 1kΩ

± (2,0% + 10 dígitos)

40,00MΩ 10kΩ

Entrada máxima: 600V CD o 600V CA RMS

MM700-1390112ART.indd 20 9/21/2015 2:45:01 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

21

ESPECIFICACIONES ELÉCTRICAS

VOLTAJE (RANGO AUTOMÁTICO)

Función Rango Resolución

Precisión (

50–60 Hz

)

Voltaje CA

(VCA)

4,000V 1mV ± (1,0% + 5 dígitos)
40,00V 10mV ± (1,2% + 5 dígitos)
400,0V 100mV

± (1,5% + 5 dígitos)

1000V 1V

Voltaje CD

(VCD)

400,0mV 0,1mV ± (1,0% + 8 dígitos)

4,000V 1mV

± (1,0% + 3 dígitos)40,00V 10mV

400,0V 100mV

1000V 1V ± (1,2% + 3 dígitos)

Impedancia de entrada: 10MΩ
Intervalo de frecuencia: 50Hz a 400Hz
Entrada máxima: 1000V CA RMS o 1000V CD

CORRIENTE (RANGO AUTOMÁTICO)

Corriente CA

(A y mA)

400,0μA 0,1μA

± (1,5% + 3 dígitos)

4000μA 1μA
40,00mA 10μA
400,0mA 100μA

10,00A 0,01A ± (2,0% + 5 dígitos)

Corriente CD

(A y mA)

400,0μA 0,1μA

± (1,0% + 3 dígitos)

4000μA 1μA
40,00mA 10μA
400,0mA 100μA

10,00A 0,01A ± (1,5% + 3 dígitos)

Protección contra sobrecarga: Fusibles de 500mA/1000V y 10A/1000V
Intervalo de frecuencia: 50Hz a 400Hz
Entrada máxima: en la posición µA/mA: 400mA CA RMS/CD

en la posición 10A: 10A CA RMS/CD

RESISTENCIA (RANGO AUTOMÁTICO)

Función Resolución

Precisión

400,0Ω 0,1Ω

± (1,5% + 5 dígitos)

4,000kΩ 1Ω
40,00kΩ 10Ω
400,0kΩ 100Ω

4,000MΩ 1kΩ

± (2,0% + 10 dígitos)

40,00MΩ 10kΩ

Entrada máxima: 600V CD o 600V CA RMS

MM700-1390112ART.indd 21 9/21/2015 2:45:02 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

22

ESPECIFICACIONES ELÉCTRICAS

OTRAS APLICACIONES DE MEDICIÓN

Entrada máxima: 100V RMS en posición de voltaje, 600V CD

o600V CA RMS en las demás posiciones

• Prueba de diodo: 1,5mA máx., 3,0V CD de voltaje de

circuitoabierto

• Vericación de continuidad: señal audible cuando la resistencia

es < 50Ω, 0,35mA decorriente
máx. de prueba

• Baja impedancia (Low Z): Impedancia de entrada > 3 kΩ

Entrada máx. 600 V RMS

• A

pagado automático: después de aprox. 30minutos de inactividad

• Frecuencia de muestreo: 3 muestras por segundo

• Gráco de barras: 41 segmentos, 10 a 15 muestras por segundo

• Sobrecarga: se indica "OL" en pantalla, 1000V RMS en posiciones

devoltaje, 600V RMS en las demás posiciones

• Polaridad: "-" en pantalla indica polaridad negativa

• Pantalla: LCD de 33/4 dígitos con recuento de 4000

ESPECIFICACIONES ELÉCTRICAS

CAPACITANCIA (RANGO AUTOMÁTICO)

Rango Resolución Precisión

40,00nF 10pF ± (5,0% + 35 dígitos)
400,0nF 0,1nF

± (3,0% + 5 dígitos)

4,000μF 1nF
40,00μF 10nF
400,0μF 100nF

4000μF 1μF ± (5,0% + 5 dígitos)

Entrada máxima: 600V CD o 600V CA RMS

FRECUENCIA (RANGO AUTOMÁTICO)

9,999Hz 0,001 Hz

± (1,0% + 5 dígitos)

99,99Hz 0,01 Hz

999,9Hz 0,1 Hz
9,999kHz 1 Hz
99,99kHz 10 Hz
500,0kHz 100 Hz

Sensibilidad: > 8V RMS
Entrada máxima: 600V CD o 600V CA RMS

CICLO DE SERVICIO

1% a 99,9%

0,1% ± (1,2% + 2 dígitos)

Ancho de pulso: 0,1ms – 100ms
Ancho de frecuencia: 5Hz a 10kHz
Sensibilidad: > 8V RMS
Entrada máxima: 600V CD o 600V CA RMS

TEMPERATURA

0°F a 1500°F

0,1°F/1°F ± (2,0% + 9 °F)

-18°C a 816°C

0,1°C (1°C) ± (2,0% + 5 °C)

ESPAÑOL

ADVERTENCIAS

Para garantizar un funcionamiento y servicio seguros del
multímetro, siga estas instrucciones. El incumplimiento de estas
advertencias puede provocar lesiones graves o la muerte.

• Antes de cada uso, verifique el funcionamiento del multímetro
midiendo un voltaje o corriente conocidos.

• Nunca debe utilizar este multímetro en un circuito con voltajes que
excedan la clasificación correspondiente a la categoría del multímetro.

• No utilice el multímetro durante tormentas eléctricas o en clima húmedo.

• No utilice el multímetro o los cables de prueba si en apariencia
están dañados.

• Utilice el multímetro con cables de prueba con clasificación
CATIV únicamente.

• Asegúrese de que los cables del multímetro estén correctamente
colocados y mantenga los dedos lejos de los contactos de la
sonda de metal al realizar las mediciones.

• No abra el multímetro para reemplazar las baterías mientras las
sondas están conectadas.

• Proceda con precaución cuando trabaje con voltajes superiores a
25VCARMS o 60VCD. Esos voltajes implican un riesgo de descarga.

• Para evitar lecturas falsas que puedan provocar descarga eléctrica,
reemplace las baterías cuando aparezca el indicador de batería baja.

• No intente medir resistencia o continuidad en un circuito activo.

• Cumpla siempre con los códigos de seguridad locales y nacionales.
Utilice equipo de protección personal para prevenir lesiones por
descarga y arco eléctrico en los lugares donde haya conductores
activos peligrosos expuestos.

• El multímetro tiene una carcasa IP42 resistente al agua y al polvo.
A continuación del contacto con el agua, secar minuciosamente el
multímetro y los conectores de cables de prueba antes de utilizarlo
nuevamente.

MM700-1390112ART.indd 22 9/21/2015 2:45:02 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

23

ESPECIFICACIONES ELÉCTRICAS

OTRAS APLICACIONES DE MEDICIÓN

Entrada máxima: 100V RMS en posición de voltaje, 600V CD

o600V CA RMS en las demás posiciones

• Prueba de diodo: 1,5mA máx., 3,0V CD de voltaje de

circuitoabierto

• Vericación de continuidad: señal audible cuando la resistencia

es < 50Ω, 0,35mA decorriente
máx. de prueba

• Baja impedancia (Low Z): Impedancia de entrada > 3 kΩ

Entrada máx. 600 V RMS

• A

pagado automático: después de aprox. 30minutos de inactividad

• Frecuencia de muestreo: 3 muestras por segundo

• Gráco de barras: 41 segmentos, 10 a 15 muestras por segundo

• Sobrecarga: se indica "OL" en pantalla, 1000V RMS en posiciones

devoltaje, 600V RMS en las demás posiciones

• Polaridad: "-" en pantalla indica polaridad negativa

• Pantalla: LCD de 33/4 dígitos con recuento de 4000

ADVERTENCIAS

Para garantizar un funcionamiento y servicio seguros del
multímetro, siga estas instrucciones. El incumplimiento de estas
advertencias puede provocar lesiones graves o la muerte.

• Antes de cada uso, verifique el funcionamiento del multímetro
midiendo un voltaje o corriente conocidos.

• Nunca debe utilizar este multímetro en un circuito con voltajes que
excedan la clasificación correspondiente a la categoría del multímetro.

• No utilice el multímetro durante tormentas eléctricas o en clima húmedo.

• No utilice el multímetro o los cables de prueba si en apariencia
están dañados.

• Utilice el multímetro con cables de prueba con clasificación
CATIV únicamente.

• Asegúrese de que los cables del multímetro estén correctamente
colocados y mantenga los dedos lejos de los contactos de la
sonda de metal al realizar las mediciones.

• No abra el multímetro para reemplazar las baterías mientras las
sondas están conectadas.

• Proceda con precaución cuando trabaje con voltajes superiores a
25VCARMS o 60VCD. Esos voltajes implican un riesgo de descarga.

• Para evitar lecturas falsas que puedan provocar descarga eléctrica,
reemplace las baterías cuando aparezca el indicador de batería baja.

• No intente medir resistencia o continuidad en un circuito activo.

• Cumpla siempre con los códigos de seguridad locales y nacionales.
Utilice equipo de protección personal para prevenir lesiones por
descarga y arco eléctrico en los lugares donde haya conductores
activos peligrosos expuestos.

• El multímetro tiene una carcasa IP42 resistente al agua y al polvo.
A continuación del contacto con el agua, secar minuciosamente el
multímetro y los conectores de cables de prueba antes de utilizarlo
nuevamente.

MM700-1390112ART.indd 23 9/21/2015 2:45:02 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

24

SÍMBOLOS DEL MULTÍMETRO

Voltaje o corriente CA/CD Resistencia (en ohmios)
Continuidad por indicador audible Diodo
Capacitancia

Hz

Frecuencia

%

Ciclo de servicio

Doble aislamiento
Clase II

°F/°

C

Temperatura (Fahrenheit/Celsius) Conexión a tierra
Fusible (con su clasicación

debajodel símbolo)

Baja impedancia

Advertencia o precaución

Para garantizar un funcionamiento y servicio seguros del multímetro,
respete todas las advertencias y siga las instrucciones descritas en
este manual.

Riesgo de choque eléctrico

El uso incorrecto de este multímetro puede dar lugar a riesgos
de choque eléctrico. Respete todas las advertencias y siga las
instrucciones descritas en este manual.

ESPAÑOL

SÍMBOLOS DE LA PANTALLA LCD

H

Retención de datos

Continuidad por
indicador audible

Diodo

Rango automático
CA (corriente alterna) CD (corriente directa)
Batería baja Apagado automático

MAX

Valor máximo

MIN

Valor mínimo

°F

Grados Fahrenheit

°C

Grados Celsius

M

Mega (valor × 106)

k

kilo (valor × 103)

m

mili (valor × 10-3)

μ

micro (valor × 10-6)

n

nano (valor × 10-9)

V

Voltios

A

Amperios

F

Faradios
Ohmios

Hz

Hercios (frecuencia)

%

Ciclo de servicio

REL

Modo relativo
Gráco de barras

MM700-1390112ART.indd 24 9/21/2015 2:45:02 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

25

DETALLES DE LAS CARACTERÍSTICAS

1

8

11

10

7 9

2

3 5

46

NOTA: El multímetro no contiene en su interior piezas

que el usuario pueda reparar.

1.

Pantalla LCD con recuento
de 4000

7.

Botón "RANGE" ("RANGO")

2.

Perilla selectora de función8.Botón "REL" ("RELATIVO")

3.

Conector "10A"

9.

Botón "MAX/MIN"
(MÁXIMO/MÍNIMO)

4.

Conector "COM"
("COMUNICACIÓN")

10.

Botón "HOLD" ("RETENER")

5.

Conector "VΩ"

11.

Botón "SEL" ("SELECCIONAR")

6.

Conector "mA/µA"

MM700-1390112ART.indd 25 9/21/2015 2:45:03 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

26

BOTONES DE FUNCIONES

ENCENDIDO/APAGADO

Para encender el multímetro, gire la perilla selectora de función

2

de la posición OFF (APAGADO) a cualquier posición de medición.
Para apagar el multímetro, gire la perilla selectora de función

2

ala posición OFF (APAGADO).

De forma predeterminada, el
multímetro se apagará automáticamente después de 30minutos
de inactividad, puede reactivarlo presionando cualquier botón. Para
desactivar la función de apagado automático, encienda el multímetro
manteniendo el botón "SEL" ("SELECCIONAR")

11

presionado. Al

desactivar la función de apagado automático, el símbolo

no se

visualiza en la pantalla.
Cuando la perilla selectora de función se gira a la posición de

medición, la palabra "LEAD" ("CABLE") parpadea en la pantalla
para recordarle que debe verificar que los cables de prueba estén
insertados en los conectores apropiados.

BOTÓN "SEL" ("SELECCIONAR") (PARA FUNCIONES SECUNDARIAS)

El botón "SEL" ("SELECCIONAR") 11 sirve para activar las funciones
secundarias de cada posición a la que se accede con la perilla
selectora de función

2

. En el caso de la corriente, el voltaje y la
baja impedancia, alterna entre CA y CD. En el caso de las demás
funciones, alterna entre °F y °C, entre Hz y % de ciclo de servicio,
y entre continuidad, resistencia y prueba de diodo. La función
predeterminada de cada aplicación está impresa en el multímetro
en color blanco, y las funciones secundarias, en color naranja.

BOTÓN "HOLD" (RETENCIÓN DE DATOS/RETROILUMINACIÓN)

Presione "HOLD" ("RETENER")

10

para retener la medición en
la pantalla. Vuelva a presionar "HOLD" ("RETENER") para que la
pantalla regrese a la medición en curso.

Mantenga presionado el botón "HOLD" ("RETENER")

10

durante
más de un segundo para encender o apagar la retroiluminación.
La retroiluminación se apagará automáticamente después de tres
minutos de inactividad para ahorrar carga de batería.

BOTÓN "RANGE" ("RANGO")

El modo de medición predeterminado del multímetro es el de rango
automático

. Este modo determina automáticamente el rango
de medición más adecuado para la prueba que se está realizando.
Para que el multímetro mida en un rango diferente, utilice el botón
"RANGE" ("RANGO")

7

.

ESPAÑOL

BOTONES DE FUNCIONES

1. Presione el botón "RANGE" ("RANGO") 7 para seleccionar
manualmente el rango de medición (

desaparece de la

pantalla LCD). Presione el botón "RANGE" ("RANGO")

7

varias
veces para recorrer los rangos disponibles y deténgase en el
rango deseado.

2. Para volver al modo de rango automático, mantenga presionado
el botón "RANGE" ("RANGO")

7

durante más de un segundo

(

vuelve a aparecer en la pantalla).

BOTÓN "REL" ("RELATIVO")

Las mediciones relativas están disponibles para voltaje, corriente,
resistencia, temperatura y capacitancia.

1. Realice una primera medición.

2. Con los cables de prueba conectados, presione "REL"
("RELATIVO")

8

para establecer un marco de referencia.

3. Realice una segunda medición. El valor en pantalla es la
diferencia entre la primera y la segunda medición.

BOTÓN "MAX/MIN" ("MÁXIMO/MÍNIMO")

Cuando se presiona el botón "MAX/MIN" ("MÁXIMO/MÍNIMO")

9

,
el multímetro registra los valores mínimo y máximo de la medición
mientras toma las muestras.

1. Mientras mide, presione el botón "MAX/MIN" ("MÁXIMO/

MÍNIMO")

9

para visualizar el valor máximo. Si se detecta un
valor máximo nuevo, la pantalla se actualiza con el valor nuevo.
Si vuelve a presionar el botón, se mostrará el valor mínimo. Si
se detecta un valor mínimo nuevo, la pantalla se actualiza con el
valor nuevo.

2. Mantenga presionado el botón "MAX/MIN" ("MÁXIMO/
MÍNIMO")

9 durante más de un segundo para volver al modo

de medición normal.

MM700-1390112ART.indd 26 9/21/2015 2:45:04 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

27

BOTONES DE FUNCIONES

1. Presione el botón "RANGE" ("RANGO") 7 para seleccionar
manualmente el rango de medición (

desaparece de la

pantalla LCD). Presione el botón "RANGE" ("RANGO")

7

varias
veces para recorrer los rangos disponibles y deténgase en el
rango deseado.

2. Para volver al modo de rango automático, mantenga presionado
el botón "RANGE" ("RANGO")

7

durante más de un segundo

(

vuelve a aparecer en la pantalla).

BOTÓN "REL" ("RELATIVO")

Las mediciones relativas están disponibles para voltaje, corriente,
resistencia, temperatura y capacitancia.

1. Realice una primera medición.

2. Con los cables de prueba conectados, presione "REL"
("RELATIVO")

8

para establecer un marco de referencia.

3. Realice una segunda medición. El valor en pantalla es la
diferencia entre la primera y la segunda medición.

BOTÓN "MAX/MIN" ("MÁXIMO/MÍNIMO")

Cuando se presiona el botón "MAX/MIN" ("MÁXIMO/MÍNIMO")

9

,
el multímetro registra los valores mínimo y máximo de la medición
mientras toma las muestras.

1. Mientras mide, presione el botón "MAX/MIN" ("MÁXIMO/

MÍNIMO")

9

para visualizar el valor máximo. Si se detecta un
valor máximo nuevo, la pantalla se actualiza con el valor nuevo.
Si vuelve a presionar el botón, se mostrará el valor mínimo. Si
se detecta un valor mínimo nuevo, la pantalla se actualiza con el
valor nuevo.

2. Mantenga presionado el botón "MAX/MIN" ("MÁXIMO/
MÍNIMO")

9 durante más de un segundo para volver al modo

de medición normal.

MM700-1390112ART.indd 27 9/21/2015 2:45:04 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

28

INSTRUCCIONES DE OPERACIÓN

VOLTAJE CA/CD (MENOS DE 1000V)

1. Inserte el cable de prueba ROJO en el conector VΩ 5 y el cable
de prueba NEGRO en el conector COM 4, y gire la perilla
selectora de función 2 a la posición V .

NOTA: El valor predeterminado de la función de medición de voltaje del
multímetro es CA. Para medir voltaje CD, presione el botón "SELECT"

11

para alternar entre los modos CA y CD. El icono de CA o de CD que

aparece en la pantalla indica el modo seleccionado.

2. Aplique los cables de prueba al circuito que se probará para
medir el voltaje. El multímetro seleccionará automáticamente un
rango para mostrar la medición en el rango más adecuado.

NOTA: Si en la pantalla LCD se visualiza "–", los cables de prueba
se están aplicando invertidos al circuito. Invierta la posición de los
cables para solucionar el problema.

NOTA: Cuando el multímetro está en la posición de medir voltaje
y los cables de prueba están en circuito abierto, es posible que se
visualicen lecturas del tipo mV en la pantalla. Esto es ruido y es
normal. Al juntar los cables de prueba para cerrar el circuito, la
lectura del multímetro será de cero voltios.

VOLTAJE CA/CD EN BAJA IMPEDANCIA (MENOS DE 600V)

Las mediciones de voltaje en la posición de baja impedancia (Lo Z)
se pueden utilizar para identificar voltajes fantasma o erráticos.

• Siga los mismos pasos para medir voltaje CA/CD (consulte más
arriba) con la perilla selectora de función 2 en la posición Lo Z
(Baja impedancia) .

NO intente medir voltajes mayores que 600V en la
posición Lo Z (Baja impedancia).

ESPAÑOL

INSTRUCCIONES DE OPERACIÓN

CONEXIÓN DE LOS CABLES DE PRUEBA

No realice pruebas si los cables no están bien conectados. Los
resultados podrían generar lecturas intermitentes en pantalla. Para
garantizar una buena conexión, presione los cables firmemente en
el conector de entrada hasta el final. El protector del cable debe
quedar al ras de la placa frontal del multímetro.

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CATIII/
CAT IV

Asegúrese de que el blindaje del cable de prueba esté firmemente
colocado en su lugar. No utilizar el blindaje CAT III/CAT IV aumenta
el riesgo de que se produzca un arco eléctrico.

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT II

Es posible retirar los blindajes CAT III/CAT IV para realizar
mediciones en puntos con clasificación CAT II. Esto permite
efectuar pruebas en conductores empotrados, como
tomacorrientes de pared estándar. Procure no perder los blindajes.

PRESIONAR

SIN

SEPARACIÓN

5/32"

(4 mm)

.7" (18 mm)

MM700-1390112ART.indd 28 9/21/2015 2:45:04 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

29

INSTRUCCIONES DE OPERACIÓN

VOLTAJE CA/CD (MENOS DE 1000V)

1. Inserte el cable de prueba ROJO en el conector VΩ 5 y el cable
de prueba NEGRO en el conector COM 4, y gire la perilla
selectora de función 2 a la posición V .

NOTA: El valor predeterminado de la función de medición de voltaje del
multímetro es CA. Para medir voltaje CD, presione el botón "SELECT"

11

para alternar entre los modos CA y CD. El icono de CA o de CD que

aparece en la pantalla indica el modo seleccionado.

2. Aplique los cables de prueba al circuito que se probará para
medir el voltaje. El multímetro seleccionará automáticamente un
rango para mostrar la medición en el rango más adecuado.

NOTA: Si en la pantalla LCD se visualiza "–", los cables de prueba
se están aplicando invertidos al circuito. Invierta la posición de los
cables para solucionar el problema.

NOTA: Cuando el multímetro está en la posición de medir voltaje
y los cables de prueba están en circuito abierto, es posible que se
visualicen lecturas del tipo mV en la pantalla. Esto es ruido y es
normal. Al juntar los cables de prueba para cerrar el circuito, la
lectura del multímetro será de cero voltios.

VOLTAJE CA/CD EN BAJA IMPEDANCIA (MENOS DE 600V)

Las mediciones de voltaje en la posición de baja impedancia (Lo Z)
se pueden utilizar para identificar voltajes fantasma o erráticos.

• Siga los mismos pasos para medir voltaje CA/CD (consulte más
arriba) con la perilla selectora de función 2 en la posición Lo Z
(Baja impedancia) .

NO intente medir voltajes mayores que 600V en la
posición Lo Z (Baja impedancia).

Cable
rojo

Cable
negro

Cable
rojo

Cable
negro

MM700-1390112ART.indd 29 9/21/2015 2:45:05 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

30

ESPAÑOL

INSTRUCCIONES DE OPERACIÓN

CORRIENTE CA/CD

NOTA: El valor predeterminado de la función de medición de voltaje del

multímetro es CA. Para medir voltaje CD, presione el botón "SELECT"

11

para alternar entre los modos CA y CD. El icono de CA o de CD que
aparece en la pantalla indica el modo seleccionado.

1. Enchufe los cables de prueba en los conectores correspondientes

y gire la perilla selectora de función 2 a la posición adecuada,
como se indica a continuación:

• Para medir corrientes AC/DC > 400mA y < 10A: Inserte el cable

de prueba ROJO en el conector 10A 3 y el cable de prueba
NEGRO en el conector COM 4, y gire la perilla selectora de
función 2 a la posición de 10A CA/CD .

• Para medir corrientes CA/CD < 400mA: Inserte el cable de

prueba ROJO en el conector mA/µA 6 y el cable de prueba
NEGRO en el conector COM 4, y gire la perilla selectora de
función 2 a la posición de mA CA/CD .

• Para medir corrientes µA CD < 400µA: Inserte el cable de

prueba ROJO en el conector μA/mA

6

y el cable de prueba
NEGRO en el conector COM 4, y gire la perilla selectora de
función 2 a la posición de μA CA/CD .

Cable
rojo

Cable
negro

Cable
negro

Cable
rojo

Cable
negro

Cable
rojo

MM700-1390112ART.indd 30 9/21/2015 2:45:07 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

31

1.

2. Para medir la corriente realice lo siguiente: Desconecte la energía del
circuito, abra el circuito en el punto de medición, conecte el multímetro
en serie en el circuito utilizando los cables de prueba y suministre
energía al circuito. El multímetro seleccionará automáticamente un
rango para mostrar la medición en el rango más adecuado.

No intente medir más de 10A.
Cuando realice mediciones de corriente de valores mayores

que 6A, se recomienda utilizar un tiempo de medición de

30

segundos seguido de otros 10 minutos de tiempo de recuperación.

CONTINUIDAD

1. Inserte el cable de prueba ROJO en el conector VΩ 5 y el

cable de prueba NEGRO en el conector COM 4,

y gire la perilla
selectora de función 2 a la posición de continuidad/resistencia/
diodo/capacitancia .

NOTA: La función predeterminada del multímetro en este modo es
la prueba de continuidad. Asegúrese de que el icono de prueba de
continuidad

se visualice en la pantalla. De lo contrario, presione

el botón "SEL"

11

hasta que aparezca el icono .

2. Desconecte la energía del circuito.

3. Pruebe la continuidad conectando el conductor o el circuito con
los cables de prueba. Si la lectura de la medición de resistencia
es inferior a 50Ω, se oirá una señal audible y en la pantalla se
visualizará un valor de resistencia que indicará la continuidad. Si el
circuito está abierto, aparecerá "OL" en la pantalla.

INSTRUCCIONES DE OPERACIÓN

NO intente medir continuidad en un circuito activo.

MEDICIÓN DE RESISTENCIA

1. Inserte el cable de prueba ROJO en el conector VΩ 5 y el

cable de prueba NEGRO en el conector COM 4,

y gire la perilla
selectora de función 2 a la posición de continuidad/resistencia/
diodo/capacitancia .

NOTA: La función predeterminada del multímetro en este modo
es la prueba de continuidad. Para ingresar al modo de prueba
de resistencia, presione el botón "SEL"

11

una vez. El icono de

resistencia

aparecerá en la pantalla.

2. Desconecte la energía del circuito.

3. Mida la resistencia conectando los cables de prueba al circuito.
El multímetro seleccionará automáticamente un rango para
mostrar la medición en el rango más adecuado.

Cable rojoCable negro

MM700-1390112ART.indd 31 9/21/2015 2:45:08 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

32

ESPAÑOL

NOTA: Cuando el multímetro está en la posición de medir

resistencia y los cables de prueba están en circuito abierto (no
conectados a través de un resistor), o cuando se está probando un
resistor averiado, se mostrará la leyenda OL en la pantalla. Esto es
normal.

NO intente medir resistencia en un circuito activo.

INSTRUCCIONES DE OPERACIÓN

PRUEBA DE DIODO

1. Inserte el cable de prueba ROJO en el conector VΩ

5

y el

cable de prueba NEGRO en el conector COM

4

,

y gire la perilla

selectora de función

2

a la posición de continuidad/resistencia/

diodo/capacitancia

.

NOTA: La función predeterminada del multímetro en este modo
es la prueba de continuidad. Para ingresar al modo de prueba de
diodo, presione el botón "SEL"

11

dos veces. El icono de diodo

aparecerá en la pantalla.

2. Haga que los cables de prueba toquen el diodo. Si en la pantalla

se visualiza una lectura de 200mV-700mV, hay polarización
directa, y si se visualiza "OL" , hay polarización inversa. Si un
dispositivo está en circuito abierto, se indicará "OL" en ambas
polaridades. Si un dispositivo está en cortocircuito, se indicará
0mV aproximadamente.

Cable
rojo

Cable
negro

Cable
rojo

Cable
negro

MM700-1390112ART.indd 32 9/21/2015 2:45:10 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

33

INSTRUCCIONES DE OPERACIÓN

CAPACITANCIA

1. Inserte el cable de prueba ROJO en el conector VΩ

5

y el cable

de prueba NEGRO en el conector COM

4

, y gire la perilla

selectora de función

2

a la posición de continuidad/resistencia/

diodo/capacitancia

.

NOTA: La función predeterminada del multímetro en este modo
es la prueba de continuidad. Para ingresar al modo de prueba de
diodo, presione el botón "SEL"

11

tres veces. El icono de diodo

aparecerá en la pantalla.

2. Desconecte la energía del circuito.

3. Mida la capacitancia conectando los cables de prueba al

capacitor. El multímetro seleccionará automáticamente un rango
para mostrar la medición en el rango más adecuado.

FRECUENCIA/CICLO DE SERVICIO

1. Inserte el cable de prueba ROJO en el conector VΩ

5

y el cable

de prueba NEGRO en el conector COM

4

, y gire la perilla

selectora de función

2

a la posición de frecuencia/ciclo de

servicio

.

NOTA: La función predeterminada del multímetro en este modo es la
prueba de frecuencia. Para ingresar al modo de prueba de ciclo de
servicio, presione el botón "SEL"

11

una vez. Asegúrese de que el icono

correspondiente (

Hz

o %) aparezca en la pantalla.

2. Realice la medición conectando los cables de prueba al circuito.

Cable
rojo

Cable
negro

Cable
rojo

Cable
negro

MM700-1390112ART.indd 33 9/21/2015 2:45:11 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

34

ESPAÑOL

INSTRUCCIONES DE OPERACIÓN

TEMPERATURA

1. Inserte el termopar tipo K con adaptador en los conectores VΩ 5
y COM 4 (observe las marcas de polaridad en el termopar y en el
multímetro), y gire la perilla selectora de función 2 a la posición
de temperatura .

NOTA: La escala de temperatura predeterminada del multímetro en este
modo es Fahrenheit. Para ingresar a la escala en grados Celsius, presione
el botón "SEL" 11 una vez. Asegúrese de que aparezca en pantalla el icono
correspondiente (°Fo °C). La escala de temperatura predeterminada se
puede cambiar encendiendo el multímetro y manteniendo presionado el
botón "HOLD" 11.

2. Para medir la temperatura, haga que la punta del termopar y el objeto

que se medirá entren en contacto. Cuando la temperatura de la punta
del termopar y la del objeto se hayan equilibrado, se estabilizará la
lectura en la pantalla. El multímetro seleccionará automáticamente
unrango para mostrar la medición en el rango más adecuado.

Retire el termopar antes de con gurar el multímetro en
otrasfunciones de medición.

El termopar que viene con el paquete original es apto solo
para temperaturas inferiores a 356°F/180°C. Para medir
temperaturas más elevadas, se debe utilizar un termopar
tipo K con el rango de medición adecuado.

GRÁFICO DE BARRAS

El gráfico de barras es una representación analógica de la medición.
Responde a la medición aproximadamente 3 a 5 veces más rápido que
los dígitos de la pantalla digital y, en determinadas circunstancias, puede
ofrecer al usuario una visión más clara de los cambios rápidos que
ocurren en la propiedad que se está midiendo. En cualquier intervalo
dado, los valores del gráfico de barras aumentan desde cero en el lado
izquierdo hasta el valor máximo en el lado derecho de la pantalla.

Gráfico de barras

ROJO

NEGRO

Termopar

tipo K

con adaptador

Sonda

Adaptador

MM700-1390112ART.indd 34 9/21/2015 2:45:12 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

35

MANTENIMIENTO

REEMPLAZO DE LAS BATERÍAS

Cuando aparece el indicador en la pantalla LCD, se deben
reemplazar las baterías.

1. Retire el tornillo de la tapa del compartimento de baterías/fusibles.

2. Reemplace las 2 baterías AAA (observe la polaridad correcta).

3. Vuelva a colocar la tapa del compartimento de baterías/fusibles

yapriete el tornillo firmemente.

REEMPLAZO DE LOS FUSIBLES

Un fusible puede quemarse si se suministran más de 500mA al
conector

μA/mA

o 6 más de 10A al conector 10A 3. Para acceder

a los fusibles realice lo siguiente:

1. Retire el tornillo de la tapa del compartimento de baterías/fusibles.

2. Reemplace los fusibles quemados por:

Para el conector A/mA 6: un fusible rápido de 500mA/1000V

(cat. Klein n.º69035)

Para el conector 10A 3: un fusible rápido de 10A/1000V

(cat. Klein n.º69034)

3. Vuelva a colocar la tapa del compartimento de baterías/fusibles

yapriete el tornillo firmemente.

Para evitar riesgo de choque eléctrico, desconecte los
cables de toda fuente de voltaje antes de retirar la tapa
delcompartimento de baterías/fusibles.

Para evitar riesgo de choque eléctrico, no haga funcionar
el multímetro sin colocar la tapa del compartimento de
baterías/fusibles.

Fusible rápido de 500mA/1000V

(cat. Klein n.º69035)

Fusible rápido de 10A/1000V

(cat. Klein n.º69034)

MM700-1390112ART.indd 35 9/21/2015 2:45:13 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

ESPAÑOL

LIMPIEZA

Asegúrese de que el multímetro esté apagado y límpielo con un
paño limpio, seco, que no deje pelusas.

No utilice solventes ni

limpiadores abrasivos.

ALMACENAMIENTO

Retire las baterías si no va a utilizar el multímetro durante
un tiempo prolongado. No lo exponga a la humedad ni a
altas temperaturas. Luego de un período de almacenamiento
en condiciones extremas que sobrepasen los límites
mencionados en la sección Especificaciones generales, deje
que el multímetro vuelva a las condiciones de funcionamiento
normales antes de utilizarlo.

GARANTÍA

www.kleintools.com/warranty

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura.
Los elementos se deben desechar correctamente de
acuerdo con las regulaciones locales. Para obtener más
información, consulte www.epa.gov o www.erecycle.org.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[e-mail]

www.kleintools.com

FRANÇAIS

MM700-1390112ART.indd 36 9/21/2015 2:45:13 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

MANUEL D’UTILISATION

FRANÇAIS

MM700

• MAINTIEN DESDONNÉES
ET CONSERVATION
DEL’ÉCHELLE

• FAIBLE IMPÉDANCE

• INDICATEUR SONORE
DECONTINUITÉ

• MIN/MAX/RELATIF

• TEMPÉRATURE

• TEST DE DIODE

• CAPACITÉ ET FRÉQUENCE

Multimètre numérique
àéchelle automatique

Technologie de
mesure réelle de

RMS (valeur

effi cace)

1000 V

10 A

40 M

Ω

MM700-1390112ART.indd 37 9/21/2015 2:45:16 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

38

CARACTÉRISTIQUES GÉNÉRALES

Le MM700 de Klein Tools est un multimètre numérique à échelle
automatique avec la technologie de mesure réelle de RMS (valeur efficace)
mesurant la tension c.a./c.c., le courant c.a./c.c. et la résistance. Il peut
aussi mesurer la température, la capacité, la fréquence, le cycle de service,
tester les diodes et la continuité.

• Altitude de fonctionnement: 2000m (6562pi)

• Humidité relative: <90% (sans condensation)

• Température de fonctionnement: -10°C à 50°C (14°F à 122°F)

• Température d’entreposage: -30°C à 60°C (-4°F à 140°F)

• Précision: Valeurs définies entre 18°C et 28°C (65°F et 83°F)

• Coefcient de température: 0,1 x (précision indiquée) par °C

au-dessus de 28°C ou en dessous de 18°C; des corrections sont
nécessaires lorsque la température ambiante de travail n’est pas
dans la plage de Température de précision

• Dimensions: 178,3 x 89,9 x 53,3 mm (7,02 x 3,54 x 2,10po)

• Poids: 414 g (14,6 oz)

• Étalonnage: Précis pendant un an

• Normes: Conforme aux normes: ULSTD 61010-1,

61010-2-030,

61010-2-033.

Certifié conforme aux normes:

CSA C22.2 STD NO. 61010-1,
61010-2-030, 61010-2-033.

IEC EN 61010-1, 61010-2-030,
61010-2-033, 61326-1

.

• Niveau de pollution: 2

• Précision:

± (% de la lecture + nombre de chiffres les moinssignificatifs)

• Protection contre les chutes: 2m (6,6pi)

• Protection contre les inltrations:

IP42

(à l’exception des fiches des fils de test,

consulter les AVERTISSEMENTS)

• Cote de sécurité:

CATIV600V, CATIII 1000V, classe2,
doubleisolation

CAT III : La catégorie de mesure III est applicable aux circuits de test
et de mesure connectés aux parties de l'installation du RÉSEAU basse
tension du bâtiment.

CAT IV : La catégorie de mesure IV est applicable aux circuits de test
et de mesure connectés à la source de l'installation du RÉSEAU basse
tension du bâtiment.

• Environnement électromagnétique: IECEN61326-1. Cet

équipement répond aux exigences pour une utilisation dans
des environnements électromagnétiques ordinaires et contrôlés
comme les zones résidentielles, les locaux commerciaux et les
sites industriels légers.

Les caractéristiques techniques peuvent faire l’objet de modifications.

FRANÇAIS

RÉSISTANCE (ÉCHELLE AUTOMATIQUE)

Fonction Résolution

Précision

400,0Ω 0,1Ω

±(1,5% + 5chiffres)

4,000kΩ 1Ω
40,00kΩ 10Ω
400,0kΩ 100Ω

4,000MΩ 1kΩ

±(2,0% + 10chiffres)

40,00MΩ 10kΩ

Courant d’entrée maximal: 600V c.c. ou 600V c.a. RMS

MM700-1390112ART.indd 38 9/21/2015 2:45:17 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

39

SPÉCIFICATIONS ÉLECTRIQUES

TENSION (ÉCHELLE AUTOMATIQUE)

Fonction Plage Résolution

Précision (

50–60 Hz

)

Tension c.a.

(Vc.a.)

4,000V 1mV ±(1,0% + 5chiffres)
40,00V 10mV ±(1,2% + 5chiffres)
400,0V 100mV

±(1,5% + 5chiffres)

1000V 1V

Tension c.c.

(Vc.c.)

400,0mV 0,1mV ±(1,0% + 8chiffres)

4,000V 1mV

±(1,0% + 3chiffres)40,00V 10mV

400,0V 100mV

1000V 1V ±(1,2% + 3chiffres)

Impédance en entrée: 10MΩ
Plage de fréquences: 50Hz à 400Hz
Courant d’entrée maximal: 1000V c.a. RMS ou 1000V c.c.

COURANT (ÉCHELLE AUTOMATIQUE)

Courant c.a.

(A et mA)

400,0µA 0,1µA

±(1,5% + 3chiffres)

4000µA 1µA
40,00mA 10µA
400,0mA 100µA

10,00A 0,01A ±(2,0% + 5chiffres)

Courant c.c.

(A et mA)

400,0µA 0,1µA

±(1,0% + 3chiffres)

4000µA 1µA
40,00mA 10µA
400,0mA 100µA

10,00A 0,01A ±(1,5% + 3chiffres)

Protection contre la surcharge: Fusibles 500mA/1000V et 10A/1000V
Plage de fréquences: 50Hz à 400Hz
Courant d’entrée maximal: Réglage µA/mA: 400mA c.a. RMS/c.c.

Réglage 10A: 10A c.a. RMS/c.c.

RÉSISTANCE (ÉCHELLE AUTOMATIQUE)

Fonction Résolution

Précision

400,0Ω 0,1Ω

±(1,5% + 5chiffres)

4,000kΩ 1Ω
40,00kΩ 10Ω
400,0kΩ 100Ω

4,000MΩ 1kΩ

±(2,0% + 10chiffres)

40,00MΩ 10kΩ

Courant d’entrée maximal: 600V c.c. ou 600V c.a. RMS

MM700-1390112ART.indd 39 9/21/2015 2:45:17 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

40

SPÉCIFICATIONS ÉLECTRIQUES

AUTRES APPLICATIONS DE MESURE

Courant d’entrée maximal: 100VRMS (valeur efficace) dans le

réglage de mesure de tension, 600V c.c. ou 600VRMS (valeur
efficace) dans tous les autres réglages

• Test de diode: 1,5mA, tension à circuit ouvert 3,0Vc.c.

• Vérication de continuité: Signal sonore lors de résistance <50Ω,

courant de test de 0,35mA

• F

aible impédance (Low Z): Impédance du signal d'entrée >3 kΩ

Entrée max de 600 V RMS (valeur efficace)

• A

rrêt automatique: Après environ 30minutes d’inactivité

• Fréquence d’échantillonnage: 3échantillons par seconde

• G

raphique en barres: 41segments, 10 à 15échantillons par seconde

• Surcharge: «OL» indiqué sur l’affichage, 1000VRMS (valeur

efficace) dans les réglages de mesure de tension,
600VRMS (valeur efficace) dans tous les autres réglages

• Polarité: «-» sur l’affichage indique une polarité négative

• Afchage: ACL numérique à 3¾chiffres, 4000lectures, technologie

de mesure réelle de RMS (valeur efficace)

SPÉCIFICATIONS ÉLECTRIQUES

CAPACITÉ (ÉCHELLE AUTOMATIQUE)

Plage Résolution Précision

40,00nF 10pF ±(5,0% + 35chiffres)
400,0nF 0,1nF

±(3,0% + 5chiffres)

4,000μF 1nF
40,00μF 10nF
400,0μF 100nF

4000μF 1μF ±(5,0% + 5chiffres)

Courant d’entrée maximal: 600V c.c. ou 600V c.a. RMS

FRÉQUENCE (ÉCHELLE AUTOMATIQUE)

9,999Hz 0,001Hz

±(1,0% + 5chiffres)

99,99Hz 0,01Hz

999,9Hz 0,1Hz
9,999kHz 1Hz
99,99kHz 10Hz
500,0kHz 100 Hz

Sensibilité: >8V RMS (valeur efficace)
Courant d’entrée maximal: 600V c.c. ou 600V c.a. RMS

CYCLE DE SERVICE

1% à 99,9%

0,1% ±(1,2% + 2chiffres)

Durée de l’impulsion: 0,1 à 100ms
Plage de fréquences: 5Hz à 10kHz
Sensibilité: >8V RMS (valeur efficace)
Courant d’entrée maximal: 600V c.c. ou 600V c.a. RMS

TEMPÉRATURE

0°F à 1500°F

0,1°F / 1°F ±(2,0% + 9°F)

-18°C à 816°C

0,1°C / 1°C ±(2,0% + 5°C)

FRANÇAIS

AVERTISSEMENTS

Pour garantir une utilisation et un entretien du multimètre
sécuritaires, suivez ces instructions. Le non-respect de ces
avertissements peut entraîner des blessures graves, voire la mort.

• Avant chaque utilisation, vérifiez le fonctionnement du multimètre en
mesurant une tension ou un courant de valeur connue.

• N’utilisez jamais le multimètre sur un circuit dont la tension dépasse la
tension correspondant à la cote de sécurité de l’appareil.

• N'utilisez pas le multimètre lors d'orages électriques ou par temps humide.

• N’utilisez pas le multimètre ou les fils d’essai s’ils semblent avoir été
endommagés.

• Utilisez uniquement des fils d’essai conformes à la norme CATIV.

• Assurez-vous que les fils d’essai sont bien installés et évitez de toucher
les contacts métalliques des sondes lors de la mesure.

• N'ouvrez pas le multimètre pour remplacer les piles lorsque les sondes
sont connectées.

• Faites preuve de prudence lors de mesures sur des circuits de plus de
25V c.a. RMS ou de 60V c.c. De telles tensions constituent un risque
de choc électrique.

• Pour éviter les lectures faussées pouvant provoquer un choc électrique,
remplacez les piles lorsque l'indicateur de pilesfaibles apparaît.

• Ne tentez pas de mesurer la résistance ou la continuité sur uncircuit
alimenté en électricité.

• Assurez-vous de respecter en tout temps les codes de sécurité locaux et
nationaux. Utilisez de l’équipement de protection individuelle pour prévenir
des blessures causées par les chocs électriques et les arcs électriques
lorsque des conducteurs nusalimentés dangereux sont présents.

• Le multimètre est conforme à la norme IP42 en ce qui concerne la
résistance à l'eau et à la poussière. En cas de contact avec l'eau, sécher
le multimètre et les fils de test avant de l'utiliser à nouveau.

MM700-1390112ART.indd 40 9/21/2015 2:45:17 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

41

SPÉCIFICATIONS ÉLECTRIQUES

AUTRES APPLICATIONS DE MESURE

Courant d’entrée maximal: 100VRMS (valeur efficace) dans le

réglage de mesure de tension, 600V c.c. ou 600VRMS (valeur
efficace) dans tous les autres réglages

• Test de diode: 1,5mA, tension à circuit ouvert 3,0Vc.c.

• Vérication de continuité: Signal sonore lors de résistance <50Ω,

courant de test de 0,35mA

• F

aible impédance (Low Z): Impédance du signal d'entrée >3 kΩ

Entrée max de 600 V RMS (valeur efficace)

• A

rrêt automatique: Après environ 30minutes d’inactivité

• Fréquence d’échantillonnage: 3échantillons par seconde

• G

raphique en barres: 41segments, 10 à 15échantillons par seconde

• Surcharge: «OL» indiqué sur l’affichage, 1000VRMS (valeur

efficace) dans les réglages de mesure de tension,
600VRMS (valeur efficace) dans tous les autres réglages

• Polarité: «-» sur l’affichage indique une polarité négative

• Afchage: ACL numérique à 3¾chiffres, 4000lectures, technologie

de mesure réelle de RMS (valeur efficace)

AVERTISSEMENTS

Pour garantir une utilisation et un entretien du multimètre
sécuritaires, suivez ces instructions. Le non-respect de ces
avertissements peut entraîner des blessures graves, voire la mort.

• Avant chaque utilisation, vérifiez le fonctionnement du multimètre en
mesurant une tension ou un courant de valeur connue.

• N’utilisez jamais le multimètre sur un circuit dont la tension dépasse la
tension correspondant à la cote de sécurité de l’appareil.

• N'utilisez pas le multimètre lors d'orages électriques ou par temps humide.

• N’utilisez pas le multimètre ou les fils d’essai s’ils semblent avoir été
endommagés.

• Utilisez uniquement des fils d’essai conformes à la norme CATIV.

• Assurez-vous que les fils d’essai sont bien installés et évitez de toucher
les contacts métalliques des sondes lors de la mesure.

• N'ouvrez pas le multimètre pour remplacer les piles lorsque les sondes
sont connectées.

• Faites preuve de prudence lors de mesures sur des circuits de plus de
25V c.a. RMS ou de 60V c.c. De telles tensions constituent un risque
de choc électrique.

• Pour éviter les lectures faussées pouvant provoquer un choc électrique,
remplacez les piles lorsque l'indicateur de pilesfaibles apparaît.

• Ne tentez pas de mesurer la résistance ou la continuité sur uncircuit
alimenté en électricité.

• Assurez-vous de respecter en tout temps les codes de sécurité locaux et
nationaux. Utilisez de l’équipement de protection individuelle pour prévenir
des blessures causées par les chocs électriques et les arcs électriques
lorsque des conducteurs nusalimentés dangereux sont présents.

• Le multimètre est conforme à la norme IP42 en ce qui concerne la
résistance à l'eau et à la poussière. En cas de contact avec l'eau, sécher
le multimètre et les fils de test avant de l'utiliser à nouveau.

MM700-1390112ART.indd 41 9/21/2015 2:45:17 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

42

SYMBOLES SUR LE MULTIMÈTRE

Tension ou courant c.a./c.c. Résistance (en ohms)
Indicateur sonore de continuité Diode
Capacité

Hz

Fréquence

%

Cycle de service

Double isolation, Classe II

°F/°

C

Température (Fahrenheit/Celsius) Mise à la masse
Fusible (calibre indiqué

sous le symbole)

Faible impédance

Avertissement ou mise en garde

Pour garantir une utilisation et un entretien sécuritaires du multimètre,
suivre les avertissements et instructions présents dans ce manuel.

Risque de choc électrique

Une utilisation inappropriée de ce multimètre peut provoquer un
risque de choc électrique. Suivre les avertissements et instructions
présents dans ce manuel.

FRANÇAIS

SYMBOLES À L’AFFICHAGE ACL

H

Maintien des données

Indicateur sonore
decontinuité

Diode Échelle automatique
C.A. (courant alternatif) C.C. (courant continu)
Pile faible Arrêt automatique

MAX

Valeur maximale

MIN

Valeur minimale

°F

Degrés Fahrenheit

°C

Degrés Celsius

M

Méga (valeur x 106)

k

kilo (valeur x 103)

m

milli (valeur x 10-3)

μ

micro (valeur x 10-6)

n

nano (valeur x 10-9)

V

Volts

A

Ampères

F

Farads

Ohms

Hz

Hertz (fréquence)

%

Cycle de service

REL

Mode relatif

Graphique en barres

REMARQUE: Ce multimètre ne contient aucune pièce réparable

par l'utilisateur.

1.

Affichage ACL à 4000lectures

7.

Bouton RANGE (Échelle)

2.

Commutateur de sélection de fonctions8.Bouton REL (Relatif)

3.

Prise 10A

9.

Bouton MAX/MIN

4.

PriseCOM

10.

Bouton HOLD
(Maintiendes données)

5.

Prise VΩ

11.

Bouton SEL (Sélection)

6.

Prise mA / µA

MM700-1390112ART.indd 42 9/21/2015 2:45:17 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

43

CARACTÉRISTIQUES DÉTAILLÉES

1

8

11

10

7 9

2

3 5

46

REMARQUE: Ce multimètre ne contient aucune pièce réparable

par l'utilisateur.

1.

Affichage ACL à 4000lectures

7.

Bouton RANGE (Échelle)

2.

Commutateur de sélection de fonctions8.Bouton REL (Relatif)

3.

Prise 10A

9.

Bouton MAX/MIN

4.

PriseCOM

10.

Bouton HOLD
(Maintiendes données)

5.

Prise VΩ

11.

Bouton SEL (Sélection)

6.

Prise mA / µA

MM700-1390112ART.indd 43 9/21/2015 2:45:18 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

44

BOUTONS DE FONCTION

MARCHE/ARRÊT

Pour allumer le multimètre, tournez le commutateur de sélection de
fonctions

2

du réglage OFF (Arrêt) à tout autre réglage de mesure.
Pour éteindre le multimètre, tournez le commutateur de sélection
de fonctions

2

vers le réglage OFF (Arrêt). Par défaut, l’appareil
s’éteint automatiquement après 30minutes d’inactivité. Réactivez
le multimètre en appuyant sur l'un des boutons. Pour désactiver la
fonction d’arrêt automatique, allumez le multimètre tout en gardant
le bouton SEL (Sélection)

11

enfoncé. Lorsque la fonction d’arrêt

automatique est désactivée, le symbole

ne sera pas visible sur

l’affichage.
Lorsque vous tournez le commutateur de sélection de fonctions

pour choisir un réglage de mesure, «LEAD» (fils d'essai) clignote
à l’écran pour vous rappeler de vérifier que les fils d’essai sont
insérés dans les prises appropriées.

BOUTON SEL (SÉLECTION) (POUR LES FONCTIONS SECONDAIRES)

Le bouton SEL (Sélection) 11 active les fonctions secondaires pour
chaque réglage accessible à l’aide du commutateur de sélection
de fonctions

2

. Pour la mesure de courants, de tensions et de
faibles impédances (Low-Z), il bascule entre c.a. et c.c. Pour les
autres fonctions, il bascule entre °F et °C, entre HZ et % du Cycle de
service et entre Continuité, Résistance et Test de diode. La fonction
par défaut pour chaque application est imprimée en blanc sur le
multimètre; les fonctions secondaires sont imprimées en orange.

BOUTON HOLD (MAINTIEN DES DONNÉES/RÉTROÉCLAIRAGE)

Appuyez sur le bouton HOLD (Maintien des données)

10

pour que
l’entrée demeure affiché. Appuyez de nouveau sur ce bouton pour
effacer l’affichage afin de recommencer à effectuer des mesures en
temps réel.

Maintenez le bouton HOLD (Maintien des données)

10

enfoncé
pendant plus d’une seconde pour activer ou désactiver le
rétroéclairage. Le rétroéclairage s’éteindra automatiquement après
trois minutes d’inactivité pour économiser les piles.

BOUTON RANGE (ÉCHELLE)

Par défaut, le multimètre est en mode de mesure à échelle
automatique

. Ce mode détermine automatiquement l’échelle
la plus appropriée pour les mesures effectuées. Pour forcer le
multimètre à effectuer des mesures en utilisant une autre échelle,
utilisez le bouton RANGE (Échelle)

7

.

FRANÇAIS

BOUTONS DE FONCTION

1. Appuyez sur le bouton RANGE (Échelle) 7 pour sélectionner
manuellement l’échelle (

est désactivé sur l’affichage ACL).

Appuyez sur le bouton RANGE (Échelle)

7

à plusieurs reprises
pour parcourir les échelles disponibles et arrêtez lorsque vous
avezatteint la plage souhaitée.

2. Pour retourner en mode échelle automatique, appuyez sur
lebouton RANGE (Échelle)

7

pendant plus d’une seconde

(

est réactivé).

BOUTON REL (RELATIF)

Les mesures relatives sont disponibles pour la tension, le courant,
la résistance, la température et la capacité.

1. Effectuez une première mesure.

2. Alors que les fils d’essai sont connectés, appuyez sur REL
(Relatif)

8

pour régler la valeur de référence.

3. Effectuez une deuxième mesure. La valeur affichée est la
différence entre la première et la deuxième mesure.

BOUTON MAX/MIN

Lorsque le bouton MAX/MIN

9

est enfoncé, le multimètre
mémorise les valeurs minimale et maximale mesurées, tout en
continuant à faire des lectures.

1. Pendant la mesure, appuyez sur le bouton MAX/MIN

9

et
le multimètre affichera la valeur maximale. Si une nouvelle
valeur maximale est mesurée, l’affichage est actualisé et
affiche la nouvelle valeur. Appuyez à nouveau pour afficher la
valeur minimale. Si une nouvelle valeur minimale est mesurée,
l’affichage est actualisé et affiche la nouvelle valeur.

2. Maintenez le bouton MAX/MIN

9

enfoncé pendant plus

d’uneseconde pour retourner au mode de lecture normal.

MM700-1390112ART.indd 44 9/21/2015 2:45:18 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

45

BOUTONS DE FONCTION

1. Appuyez sur le bouton RANGE (Échelle) 7 pour sélectionner
manuellement l’échelle (

est désactivé sur l’affichage ACL).

Appuyez sur le bouton RANGE (Échelle)

7

à plusieurs reprises
pour parcourir les échelles disponibles et arrêtez lorsque vous
avezatteint la plage souhaitée.

2. Pour retourner en mode échelle automatique, appuyez sur
lebouton RANGE (Échelle)

7

pendant plus d’une seconde

(

est réactivé).

BOUTON REL (RELATIF)

Les mesures relatives sont disponibles pour la tension, le courant,
la résistance, la température et la capacité.

1. Effectuez une première mesure.

2. Alors que les fils d’essai sont connectés, appuyez sur REL
(Relatif)

8

pour régler la valeur de référence.

3. Effectuez une deuxième mesure. La valeur affichée est la
différence entre la première et la deuxième mesure.

BOUTON MAX/MIN

Lorsque le bouton MAX/MIN

9

est enfoncé, le multimètre
mémorise les valeurs minimale et maximale mesurées, tout en
continuant à faire des lectures.

1. Pendant la mesure, appuyez sur le bouton MAX/MIN

9

et
le multimètre affichera la valeur maximale. Si une nouvelle
valeur maximale est mesurée, l’affichage est actualisé et
affiche la nouvelle valeur. Appuyez à nouveau pour afficher la
valeur minimale. Si une nouvelle valeur minimale est mesurée,
l’affichage est actualisé et affiche la nouvelle valeur.

2. Maintenez le bouton MAX/MIN

9

enfoncé pendant plus

d’uneseconde pour retourner au mode de lecture normal.

MM700-1390112ART.indd 45 9/21/2015 2:45:19 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

46

INSTRUCTIONS D’UTILISATION

TENSION C.A./C.C. (INFÉRIEURE À 1000V)

1. Insérez le fil d’essai ROUGE dans la prise VΩ 5 et le fil d’essai
NOIR dans la prise COM 4, puis tournez le commutateur de
sélection de fonctions 2 pour sélectionner le réglage V .

REMARQUE: Le multimètre mesure la tension c.a. par défaut.
Pour mesurer la tension c.c., appuyez sur le bouton SEL

11

pour
basculer entre le mode c.a. et le mode c.c. L’icône AC (c.a.) ou DC
(c.c.) à l’affichage ACL indique le mode sélectionné.

2. Appliquez les fils d’essai au circuit à tester pour mesurer la

tension. Le multimètre choisira l’échelle automatiquement
pourafficher la mesure dans l’échelle la plus appropriée.

REMARQUE: Si «–» apparaît sur l’affichage ACL, les fils d’essai
sont appliqués au circuit selon la polarité inverse. Inversez la
position des fils pour corriger cette situation.

REMARQUE: Lorsqu’une fonction de test de tension est sélectionnée et
les fils d’essai forment un circuit ouvert, des lectures de l’ordre du mV
peuvent apparaître à l’écran. Il s’agit de bruit normal. En mettant les fils
d’essai en contact pour fermer le circuit, le multimètre mesurera zéro volt.

TENSION C.A./C.C. DE FAIBLE IMPÉDANCE (LO Z) (INFÉRIEURE À 600V)

Les mesures de tension en mode faible impédance (Lo Z) peuvent être
utilisées pour identifier une tension fantôme ou une tension parasite.

• Suivez la procédure indiquée pour mesurer la tension c.a./c.c.

(voir ci-dessus) avec le commutateur de sélection de fonctions

2

à la position Lo Z .

NE tentez PAS de mesurer des valeurs supérieures
à 600V en mode Lo Z.

FRANÇAIS

INSTRUCTIONS D’UTILISATION

BRANCHEMENT DES FILS D’ESSAI

N’effectuez pas de test si les fils d’essai ne sont pas installés
correctement. Cela pourrait causer des lectures intermittentes.
Pourassurer un raccordement approprié, enfoncez complètement
les fils d’essai dans la prise d’entrée. Le protecteur du fil d’essai
doit être en contact avec la face avant du multimètre.

EFFECTUER DES TESTS DANS DES EMPLACEMENTS CATIII/CATIV

Assurez-vous que l’écran de protection des fils d’essai est enfoncé
complètement. Le fait de ne pas utiliser l’écran de protection
CATIII/CATIV augmente le risque d’arc électrique.

EFFECTUER DES TESTS DANS DES EMPLACEMENTS CATII

Les écrans de protection CATIII/CATIV peuvent être retirés dans
les emplacements CATII. Cela permet d’effectuer des tests sur des
conducteurs encastrés, par exemple les prises murales standard.
Assurez-vous de ne pas perdre les écrans de protection.

APPUYER

AUCUN
ESPACE

5/32"

(4 mm)

.7" (18 mm)

MM700-1390112ART.indd 46 9/21/2015 2:45:19 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

47

INSTRUCTIONS D’UTILISATION

TENSION C.A./C.C. (INFÉRIEURE À 1000V)

1. Insérez le fil d’essai ROUGE dans la prise VΩ 5 et le fil d’essai
NOIR dans la prise COM 4, puis tournez le commutateur de
sélection de fonctions 2 pour sélectionner le réglage V .

REMARQUE: Le multimètre mesure la tension c.a. par défaut.
Pour mesurer la tension c.c., appuyez sur le bouton SEL

11

pour
basculer entre le mode c.a. et le mode c.c. L’icône AC (c.a.) ou DC
(c.c.) à l’affichage ACL indique le mode sélectionné.

2. Appliquez les fils d’essai au circuit à tester pour mesurer la

tension. Le multimètre choisira l’échelle automatiquement
pourafficher la mesure dans l’échelle la plus appropriée.

REMARQUE: Si «–» apparaît sur l’affichage ACL, les fils d’essai
sont appliqués au circuit selon la polarité inverse. Inversez la
position des fils pour corriger cette situation.

REMARQUE: Lorsqu’une fonction de test de tension est sélectionnée et
les fils d’essai forment un circuit ouvert, des lectures de l’ordre du mV
peuvent apparaître à l’écran. Il s’agit de bruit normal. En mettant les fils
d’essai en contact pour fermer le circuit, le multimètre mesurera zéro volt.

TENSION C.A./C.C. DE FAIBLE IMPÉDANCE (LO Z) (INFÉRIEURE À 600V)

Les mesures de tension en mode faible impédance (Lo Z) peuvent être
utilisées pour identifier une tension fantôme ou une tension parasite.

• Suivez la procédure indiquée pour mesurer la tension c.a./c.c.

(voir ci-dessus) avec le commutateur de sélection de fonctions

2

à la position Lo Z .

NE tentez PAS de mesurer des valeurs supérieures
à 600V en mode Lo Z.

Fil rougeFil noir

Fil rougeFil noir

MM700-1390112ART.indd 47 9/21/2015 2:45:20 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

48

FRANÇAIS

INSTRUCTIONS D’UTILISATION

COURANT C.A./C.C.

REMARQUE: Le multimètre mesure la tension c.a. par défaut.

Pour mesurer la tension c.c., appuyez sur le bouton SEL

11

pour
basculer entre le mode c.a. et le mode c.c. L’icône c.a. c.c. à
l’écran ACL indique le mode sélectionné.

1. Branchez les fils d’essai dans les prises appropriées et tournez

le commutateur de sélection 2 pour sélectionner le réglage
approprié, de la façon suivante:

• Pour les courants c.a./c.c. >400mA et <10A: Insérez le fil

d’essai ROUGE dans la prise 10A 3 et le fil d’essai NOIR dans
la prise COM 4, puis tournez le commutateur de sélection de
fonctions 2 pour sélectionner le réglage 10A c.a./c.c. .

• Pour les courants c.a./c.c. en mA <400mA: Insérez le fil

d’essai ROUGE dans la prise mA/µA 6 et le fil d’essai NOIR
dans la prise COM 4, puis tournez le commutateur de sélection
de fonctions 2 pour sélectionner le réglage mA c.a./c.c. .

• Pour les courants c.c. en µA <400µA: Insérez le fil d’essai

ROUGE dans la prise μA/mA 6 et le fil d’essai NOIR dans la
prise COM 4, puis tournez le commutateur de sélection de
fonctions 2 pour sélectionner le réglage µA c.a./c.c. .

Fil rouge Fil noir

Fil noirFil rouge

Fil noirFil rouge

MM700-1390112ART.indd 48 9/21/2015 2:45:22 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

49

1.

2. Pour mesurer le courant: Coupez l’alimentation du circuit,

ouvrez le circuit au point de mesure, branchez le multimètre au
circuit, en série, à l’aide des fils d’essai, puis mettez le circuit
sous tension. Le multimètre choisira l’échelle automatiquement
pour afficher la mesure dans l’échelle la plus appropriée.

Ne tentez pas de mesurer des valeurs supérieures à 10A.
Lors de la mesure de courants supérieurs à 6A, nous

recommandons un temps de mesure de 30 secondes,
suivi d'un temps de récupération de 10 minutes.

CONTINUITÉ

1. Insérez le fil d’essai ROUGE dans la prise VΩ

5

et le fil d’essai

NOIR dans la prise COM 4,

puis tournez le commutateur

de sélection de fonctions

2 pour sélectionner le réglage

Continuité/Résistance/Diode/Capacité .

REMARQUE: Dans ce mode, le multimètre se met par défaut à Test
de continuité. Assurez-vous que l’icône de Test de continuité

est

visible à l’écran. Si elle n’est pas visible, appuyez sur le bouton SEL

11

jusqu’à ce que l’icône

apparaisse.

2. Coupez l’alimentation du circuit.

3. Testez la continuité en connectant un conducteur ou un circuit aux

fils d’essai. Si la résistance mesurée est inférieure à 50Ω, un signal
sonore et l’affichage indiquent une valeur de résistance correspondant
à la continuité. Si le circuit est ouvert, l’affichage indique «OL».

INSTRUCTIONS D’UTILISATION

NE tentez PAS de mesurer la continuité sur un circuit
alimenté en électricité.

MESURES DE RÉSISTANCE

1. Insérez le fil d’essai ROUGE dans la prise VΩ 5 et le fil d’essai

NOIR dans la prise COM 4, puis tournez le commutateur
de sélection de fonctions 2 pour sélectionner le réglage
Continuité/Résistance/Diode/Capacité .

REMARQUE: Dans ce mode, le multimètre se met par défaut à Test
de continuité. Pour passer au mode Test de résistance, appuyez sur

le bouton SEL

11

une fois. L’icône Résistance apparaît.

2. Coupez l’alimentation du circuit.

3. Mesurez la résistance en connectant les fils d’essai au circuit.

Lemultimètre choisira l’échelle automatiquement pour afficher
lamesure dans l’échelle la plus appropriée.

Fil rougeFil noir

MM700-1390112ART.indd 49 9/21/2015 2:45:23 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

50

FRANÇAIS

REMARQUE: Lorsqu’une fonction de test de résistance est

sélectionnée et les fils d’essai ne sont pas en contact (ils ne sont
pas connectés de part et d’autre d’une résistance), ou encore,
lorsqu’une résistance défectueuse est testée, l’écran affiche
«O.L.». Cela est normal.

NE tentez PAS de mesurer la résistance sur un circuit
alimenté en électricité.

INSTRUCTIONS D’UTILISATION

TEST DE DIODE

1. Insérez le fil d’essai ROUGE dans la prise VΩ

5

et le fil d’essai

NOIR dans la prise COM

4

,

puis tournez le commutateur

de sélection de fonctions

2 pour sélectionner le réglage

Continuité/Résistance/Diode/Capacité

.

REMARQUE: Dans ce mode, le multimètre se met par défaut à Test
de continuité. Pour passer au mode Test de diode, appuyez sur le
bouton SEL

11

deux fois. L’icône Diode apparaît à l’écran.

2. Touchez à la diode avec les fils d’essai. Une lecture de 200 à

700mV à l’écran indique une polarisation directe et «OL»
indique une polarisation inverse. Un appareil dont le circuit
est ouvert affiche «OL» dans les deux polarités. Un appareil
court-circuité affiche approximativement 0mV.

Fil rougeFil noir

Fil rougeFil noir

MM700-1390112ART.indd 50 9/21/2015 2:45:24 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

51

INSTRUCTIONS D’UTILISATION

CAPACITÉ

1. Insérez le fil d’essai ROUGE dans la prise VΩ

5

et le fil d’essai

NOIR dans la prise COM

4

, puis tournez le commutateur de

sélection de fonctions

2

pour sélectionner le réglage Continuité/

Résistance/Diode/Capacité

.

REMARQUE: Dans ce mode, le multimètre se met par défaut à Test
de continuité. Pour passer au mode Test de diode, appuyez sur le
bouton SEL

11

trois fois. L’icône Diode apparaît à l’écran.

2. Coupez l’alimentation du circuit.

3. Mesurez la capacité en connectant les fils d’essai de part et d’autre

du condensateur. Le multimètre choisira l’échelle automatiquement
pour afficher la mesure dans l’échelle la plus appropriée.

FRÉQUENCE/CYCLE DE SERVICE

1. Insérez le fil d’essai ROUGE dans la prise VΩ

5

et le fil d’essai

NOIR dans la prise COM

4

, puis tournez le commutateur

de sélection de fonctions

2

pour sélectionner le réglage

Fréquence/Cycle de service

.

REMARQUE: Dans ce mode, le multimètre se met par défaut à
Test de fréquence. Pour passer au mode Test de cycle de service,
appuyez sur le bouton SEL

11

une fois. Assurez-vous que l’icône

appropriée (

Hz

ou %) s’affiche.

2. Prenez une mesure en connectant les fils d’essai de part et

d’autre du circuit.

Fil rougeFil noir

Fil rougeFil noir

MM700-1390112ART.indd 51 9/21/2015 2:45:26 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

52

FRANÇAIS

INSTRUCTIONS D’UTILISATION

TEMPÉRATURE

1. Insérez le thermocouple de typeK avec adaptateur dans les prises VΩ

5

et COM 4 (respectez la polarité indiquée sur le thermocouple et

le multimètre) et tournez le commutateur de sélection de fonctions

2

jusqu’au réglage Température .

REMARQUE: Dans ce mode, le multimètre se met par défaut à l’échelle
Fahrenheit. Pour passer à l’échelle Celsius, appuyez sur le bouton
SEL 11 une fois. Assurez-vous que l’icône appropriée (

°F

ou °C)
s’affiche. L'échelle de température peut être changée en allumant
lemultimètre avec le bouton HOLD 11 enfoncé.

2. Pour mesurer la température, touchez l’objet mesuré avec la

pointe du thermocouple. Lorsque la pointe du thermocouple
et l’objet sont en équilibre thermique, la mesure à l’écran se
stabilise. Le multimètre choisira l’échelle automatiquement pour
afficher la mesure dans l’échelle la plus appropriée.

Retirez le thermocouple avant de sélectionner une autre
fonction du multimètre.

Le thermocouple livré avec l’appareil permet de mesurer
des températures inférieures à 180°C/356°F seulement.
Pour mesurer des températures plus élevées, un
thermocouple de typeK devrait être utilisé avec l’échelle
de températures appropriée.

GRAPHIQUE EN BARRES

Le graphique en barres est une représentation analogique de la mesure. Il
répond à la mesure environ 3 à 5fois plus rapidement que les chiffres dans
l’affichage numérique et, dans certaines circonstances, il peut permettre à
l’utilisateur de discerner plus clairement les changements rapides dans les
propriétés mesurées. Le graphique en barres représente des valeurs allant
de zéro, à gauche, à la valeur maximale de l’échelle sélectionnée, à droite.

Graphique en barres

ROUGE

NOIR

Thermocouple de

typeK

avec adaptateur

Sonde

Adaptateur

Fusible à fusion rapide

500mA/1000V

(No 69035 du cat. Klein)

MM700-1390112ART.indd 52 9/21/2015 2:45:26 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

53

ENTRETIEN

REMPLACEMENT DES PILES

Lorsque l’indicateur est affiché à l’écran ACL, il est nécessaire
de remplacer les piles.

1. Retirez la vis de la porte du compartiment à piles/fusibles.

2. Remplacez les 2piles AAA (tenez compte de la polarité).

3. Replacez la porte du compartiment à piles/fusibles et fixez-la

solidement à l’aide de la vis.

REMPLACEMENT DES FUSIBLES

Un fusible peut griller si un courant supérieur à 500mA est
appliqué à la prise

μA/mA

6 ou si un courant supérieur à 10A est

appliqué à la prise 10A 3. Pour accéder aux fusibles:

1. Retirez la vis de la porte du compartiment à piles/fusibles.

2. Remplacez les fusibles grillés en utilisant:

Prise A/mA6

:

Fusible à fusion rapide de 500mA/1000V
(No69035 du cat. Klein)

Prise 10A3

: Fusible à fusion rapide de 10A/1000V

(No69034 du cat. Klein)

3. Replacez la porte du compartiment à piles/fusibles et fixez-la

solidement à l’aide de la vis.

Pour éviter le risque de choc électrique, débranchez les  ls
d’essai de toute source de tension avant de retirer la porte
ducompartiment à piles/fusibles.

Pour éviter le risque de choc électrique, n’utilisez pas le multimètre
lorsque la porte du compartiment à piles/fusibles est retirée.

Fusible à fusion rapide

500mA/1000V

(No 69035 du cat. Klein)

Fusible à fusion rapide de

10A/1000V (N

o

69034 du cat. Klein)

MM700-1390112ART.indd 53 9/21/2015 2:45:27 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

54

FRANÇAIS

NETTOYAGE

Assurez-vous d’éteindre le multimètre, puis essuyez-le à l’aide
d’un linge non pelucheux propre.

N’utilisez pas de nettoyant

abrasif ou de solvant.

RANGEMENT

Retirez les piles lorsque vous prévoyez ne pas utiliser le
multimètre pendant une longue période. N’exposez pas
l’appareil à des températures élevées ou à un taux d’humidité
élevé. Après une période de stockage dans des conditions
extrêmes (hors des limites mentionnées dans la section
Caractéristiques générales), laissez le multimètre revenir
àdesconditions d’utilisation normales avant de l’utiliser.

GARANTIE

www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne pas mettre l’appareil et ses accessoires au rebut.
Ces articles doivent être éliminés conformément aux
règlements locaux. Pour de plus amples renseignements,
consultez les sites www.epa.gov ou www.erecycle.org.

SERVICE À LA CLIENTÈLE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[e-mail]

www.kleintools.com

MM700-1390112ART.indd 54 9/21/2015 2:45:28 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

REMARQUES

MM700-1390112ART.indd 55 9/21/2015 2:45:28 PM

Dwg Name: MM700-1390112ART
Dwg No: 1390112
ECO No: 20617 Rev: E
Pkg Dwg Ref: 1290186
Color Reference: N/A

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[e-mail]

www.kleintools.com

1390112 Rev 09/15 E

MM700-1390112ART.indd 56 9/21/2015 2:45:28 PM
