Klein Tools RT210
Manual
2 pgs1.23 Mb0

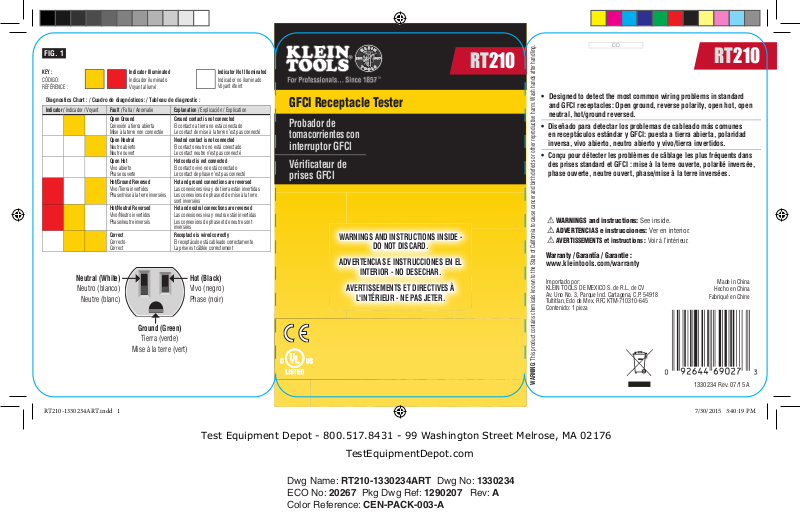

Klein Tools Klein Tools RT210 Manual

FIG. 1
KEY:
CÓDIGO: RÉFÉRENCE :
Diagnostics Chart: / Cuadro de diagnósticos: / Tableau de diagnostic: Indicator / Indicador / Voyant Fault / Falla / Anomalie Explanation / Explicación / Explication
Indicator Illuminated
Indicador iluminado Voyant allumé
Open Ground
Conexión a tierra abierta Mise à la terre non connectée
Open Neutral
Neutro abierto Neutre ouvert
Open Hot
Vivo abierto Phase ouverte
Hot/Ground Reversed
Vivo/Tierra invertidos Phase/mise à la terre inversées
Hot/Neutral Reversed
Vivo/Neutro invertidos Phase/neutre inversés
Correct
Correcto Correct
Ground contact is not connected
El contacto a tierra no está conectado Le contact de mise à la terre n’est pas connecté
Neutral contact is not connected
El contacto neutro no está conectado Le contact neutre n’est pas connecté
Hot contact is not connected
El contacto vivo no está conectado Le contact de phase n’est pas connecté
Hot and ground connections are reversed
Las conexiones viva y de tierra están invertidas Les connexions de phase et de mise à la terre sont inversées
Hot and neutral connections are reversed
Las conexiones viva y neutra están invertidas Les connexions de phase et de neutre sont inversées
Receptacle is wired correctly
El receptáculo está cableado correctamente La prise est câblée correctement
Neutral (White)
Neutro (blanco)
Neutre (blanc)
Indicator Not Illuminated
Indicador no iluminado Voyant éteint
Hot (Black)
Vivo (negro) Phase (noir)
Ground (Green)
Tierra (verde)
Mise à la terre (vert)
GFCI Receptacle Tester
Probador de tomacorrientes con interruptor GFCI
Véri cateur de prises GFCI
WARNINGS AND INSTRUCTIONS INSIDE -
DO NOT DISCARD.
ADVERTENCIAS E INSTRUCCIONES EN EL
INTERIOR - NO DESECHAR.
AVERTISSEMENTS ET DIRECTIVES À
L'INTÉRIEUR - NE PAS JETER.
RT210
CD
RT210
• Designed to detect the most common wiring problems in standard and GFCI receptacles: Open ground, reverse polarity, open hot, open neutral, hot/ground reversed.
• Diseñado para detectar los problemas de cableado más comunes en receptáculos estándar y GFCI: puesta a tierra abierta, polaridad inversa, vivo abierto, neutro abierto y vivo/tierra invertidos.
• Conçu pour détecter les problèmes de câblage les plus fréquents dans des prises standard et GFCI: mise à la terre ouverte, polarité inversée, phase ouverte, neutre ouvert, phase/mise à laterre inversées.
WARNINGS and instructions: See inside.
ADVERTENCIAS AVERTISSEMENTS et instructions : Voir à l’intérieur.
Warranty / Garantía / Garantie :
www.kleintools.com/warranty
Importado por: KLEIN TOOLS DE MEXICO S. de R.L. de CV Av. Uno No. 3, Parque Ind. Cartagena, C.P. 54918 Tultitlan, Edo de Mex. RFC KTM-710310-645 Contenido: 1 pieza
e instrucciones: Ver en interior.
Made in China
Hecho en China
Fabriqué en Chine
WARNING: This product contains chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Wash hands after handling.
RT210-1330234ART.indd 1 7/30/2015 3:40:19 PM
1330234 Rev. 07/15 A
Test Equipment Depot - 800.517.8431 - 99 Washington Street Melrose, MA 02176
TestEquipmentDepot.com
ENGLISH ESPAÑOL FRANÇAIS
Relative Humidity: < 85% non-condensing Operating Temperature: 32° to 140°F (0° to 40°C) Certication: Conforms To UL Std 1436 Storage Temperature: 14° to 122°F (-10°C to 50°C) Weight: 1.3 oz. (37 g) Drop Protection: 6.6 ft. (2 m) Nominal Voltage: 110/125V AC at 50/60Hz in 3-wire outlet
Nominal Power: 0.3W
Certified To CSA Std C22.2 # 160
WARNINGS
GENERAL SPECIFICATIONS
Read, understand, and follow all warnings and instructions before operating testers. Failure to follow instructions could result in death or serious injury. Before each use, verify tester operation by testing on a known live and correctly wired receptacle. Do not use if the tester appears damaged in any way. The tester is intended for indoor use only. Other equipment or devices attached to the circuit being tested could interfere with the tester, clear the circuit before testing. This tester only detects common wiring problems. Always consult a qualified electrician to resolve wiring problems.
WIRING CONFIGURATION TESTING
Conditions indicated: wiring correct,
open ground, reverse polarity, open hot, open neutral and hot/ground reversed.
Conditions NOT indicated: quality of ground, multiple hot wires, combinations of defects, reversal of grounded and grounding conductors.
All appliances or equipment on the circuit being tested should be unplugged to help reduce the possibility of erroneous readings.
STANDARD RECEPTACLES
1. Verify tester operation by testing on a known live and correctly wired receptacle.
2. Plug tester into receptacle.
3. Compare the illuminated lights on the tester to the key code printed on the tester.
4. If the tester indicates that the receptacle is not wired correctly, consult a qualified electrician.
CLEANING
Wipe with a clean, dry lint-free cloth.
use abrasive cleaners or solvents.
Do not
Do not place equipment and its accessories in the trash. Items must be properly disposed of in accordance with local regulations. Please see www.epa.gov or www.erecycle.org for additional information.
1. Check the GFCI receptacle user manual for information
2. Insert the tester into
3. Press the "TEST" button on the GFCI receptacle.
4. Press and hold the test button on the tester for 7 seconds.
GFCI RECEPTACLES
on how the specific receptacle operates prior to using this tester.
for correct wiring (See FIG. 1). Lights on the tester should illuminate.
GFCI trip and the lights on the tester go dark?
YES:
Proceed to step 4.
NO:
receptacle is miswired. Consult a qualified electrician.
the receptacle under test to check
Did the
Reset the GFCI by pressing the reset button.
The GFCI is not operating properly or the
Did the GFCI trip and the lights on the tester go dark?
YES:
Reset the GFCI by pressing the reset button.
The GFCI appears to be operating properly.
NO:
The GFCI is not operating properly or the
receptacle is miswired. Consult a qualified electrician.
DISPOSAL / RECYCLE
Humedad relativa: <85% sin condensación Temperatura de operación: 32°F a 140°F
Temperatura de almacenamiento: 14°F a 122°F Peso: 1,3 oz (37 g) Protección ante caídas: 6,6pies (2m)
Voltaje nominal: 110VCA/125VCA a 50Hz/60Hz en tomacorriente de 3alambres
Antes de utilizar los probadores, lea, comprenda y respete todas las advertencias e instrucciones. No seguir estas instrucciones puede dar lugar a lesiones graves o mortales. Antes de cada uso, verifique el funcionamiento del probador realizando una prueba en un receptáculo con corriente conocida y correctamente cableado. No utilice el probador si está dañado. El probador está diseñado solo para uso en ambientes interiores. Es posible que otros equipos o dispositivos conectados al circuito sometido a prueba causen interferencia con el probador. Despeje el circuito antes de realizar la prueba. Este probador solo detecta problemas de cableado comunes. Siempre consulte a un electricista calificado para solucionar problemas de cableado.
Condiciones indicadas por el probador:
cableado correcto, puesta a tierra abierta, polaridad inversa, vivo abierto, neutro abierto yvivo/tierra invertidos. Condiciones NO indicadas por el probador: calidad de tierra, múltiples cables vivos, combinaciones de defectos, inversión de conductor conectado a tierra y conductor de conexión a tierra. Se deben desenchufar todos los electrodomésticos y equipos conectados al circuito sometido a prueba para ayudar a reducir la posibilidad de que se produzcan lecturas erróneas.
RECEPTÁCULOS ESTÁNDAR
1. Compruebe el funcionamiento del probador realizando una prueba en un receptáculo con corriente conocida y correctamente cableado.
2. Enchufe el probador en el receptáculo.
3. Compare las luces encendidas en el probador con el código de colores impreso en el probador.
4. Si el probador indica que el receptáculo no está correctamente cableado, comuníquese con un electricista calificado.
LIMPIEZA
Límpielo con un paño limpio, seco, que no deje pelusas.
No utilice solventes ni limpiadores abrasivos.
ESPECIFICACIONES GENERALES
(0°C a 40°C)
(-10°C a 50°C)
Potencia nominal: 0,3W Certicación: Cumple con la norma UL 1436
Certificado según la norma CSA C22.2 N.°160
ADVERTENCIAS
PRUEBAS DE CONFIGURACIÓN DE CABLEADO
RECEPTÁCULOS GFCI
1. Antes de usar este probador, lea el manual del usuario del receptáculo GFCI para obtener información sobre su funcionamiento.
2. Inserte el probador en el receptáculo sometido a prueba para verificar si el cableado es correcto. (Consulte la FIG. 1). Las luces del probador deben encenderse.
3. Presione el botón "TEST" ("PROBAR") en el receptáculo GFCI.
oscurecieron las luces del probador?
SÍ:
dereinicialización. Siga con el paso 4.
NO:
el receptáculo tiene errores de cableado. Comuníquese con un electricista calificado.
4. Mantenga presionado el botón de prueba en el probador durante 7segundos.
GFCI y se oscurecieron las luces del probador?
SÍ:
reinicialización. Parece que el GFCI funciona correctamente.
NO:
el receptáculo tiene errores de cableado. Comuníquese con un electricista calificado.
¿Se accionó el GFCI y se
Reinicie el GFCI presionando el botón
El GFCI no funciona correctamente o
Reinicie el GFCI presionando el botón de
El GFCI no funciona correctamente o
ELIMINACIÓN/RECICLAJE
No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Para obtener más información, consulte www.epa.gov o www.erecycle.org.
¿Se accionó el
Humidité relative: < 85% (sans condensation) Température de fonctionnement: 0°C à 40°C
Température d’entreposage: -10°C à 50°C Poids: 37g (1,3oz) Protection contre les chutes: 2m (6,6pi)
Tension nominale: 110/125V c.a. à 50/60Hz dans une prise à trois fils
Veuillez lire, comprendre et tenir compte de tous les avertissements et de toutes les directives avant d’utiliser un testeur. Le non-respect pourrait entraîner des blessures graves, voire la mort. Avant chaque utilisation, vérifiez le fonctionnement de l'appareil en effectuant un test sur une prise dont le fonctionnement est connu et dont le câblage est correct. N'utilisez pas l'appareil s'il semble avoir été endommagé de quelque manière que ce soit. Cet appareil est destiné à une utilisation à l'intérieur seulement. D’autres équipements ou appareils branchés au circuit vérifié peuvent interférer avec l’appareil; libérez le circuit avant de débuter la vérification. Ce testeur ne détecte que les problèmes de câblage les plus fréquents. Communiquez toujours avec un électricien qualifié pour résoudre les problèmes de câblage.
Conditions indiquées: câblage adéquat, mise à la terre ouverte, polarité inversée, phase ouverte, neutre ouvert et phase/ mise à la terre inversées. Conditions NON indiquées: qualité de la mise à la terre, fils de phase multiples, combinaisons de défauts, inversement des conducteurs mis à terre et des conducteurs de mise à la terre. Tous les électroménagers et l’équipement électrique branchés sur le circuit vérifié doivent être débranchés pour réduire le risque de lecture erronée.
PRISES STANDARD
1. Vérifiez le fonctionnement de l’appareil en effectuant un test sur une prise dont le fonctionnement est connu et dont le câblage est correct.
2. Branchez l’appareil dans la prise.
3. Comparez les voyants allumés sur le testeur au code de référence imprimé sur celui-ci.
4. Si le testeur indique que le câblage de la prise est incorrect, consultez unélectricien qualifié.
NETTOYAGE
Essuyez l’appareil avec un linge propre, sec et non pelucheux.
N’utilisez pas de nettoyant abrasif ou de solvant.
CARACTÉRISTIQUES GÉNÉRALES
(32°F à 140°F)
(14°F à 122°F)
Puissance nominale: 0,3W Certication: Conforme à la norme UL1436
Certifié conforme à la norme C22.2 no160
AVERTISSEMENTS
VÉRIFICATION DE LA CONFIGURATION DE CÂBLAGE
1. Consultez le manuel de l’utilisateur de la prise GFCI pour connaître le fonctionnement de la priseavant d’utiliser ce testeur.
2. Insérez le testeur dans la prise pour vérifier si le câblage est adéquat (voir la FIG.1). Les voyants sur letesteur devraient s’allumer.
3. Appuyez sur le bouton «TEST» de la prise GFCI.
Laprise GFCI s’est-elle déclenchée et les voyants sur le testeur se sont-ils éteints?
OUI:
le bouton de réenclenchement sur celle-ci. Passez à l’étape4.
NON:
correctement ou le câblage n’est pas adéquat. Consultez un électricien qualifié.
4. Appuyez sur le bouton de test du testeur pendant 7secondes.
lesvoyants sur le testeur se sont-ils éteints?
OUI:
bouton de réenclenchement sur celle-ci. La prise GFCI semble fonctionner correctement.
NON:
ou le câblage n’est pas adéquat. Consultez un électricien qualifié.
PRISES GFCI
Réinitialisez la prise GFCI en appuyant sur
La prise GFCI ne fonctionne pas
La prise GFCI s’est-elle déclenchée
Réinitialisez la prise GFCI en appuyant sur le
La prise GFCI ne fonctionne pas correctement
MISE AU REBUT/RECYCLAGE
Ne pas mettre l’appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov ou www.erecycle.org.
et
RT210-1330234ART.indd 2 7/30/2015 3:40:20 PM
