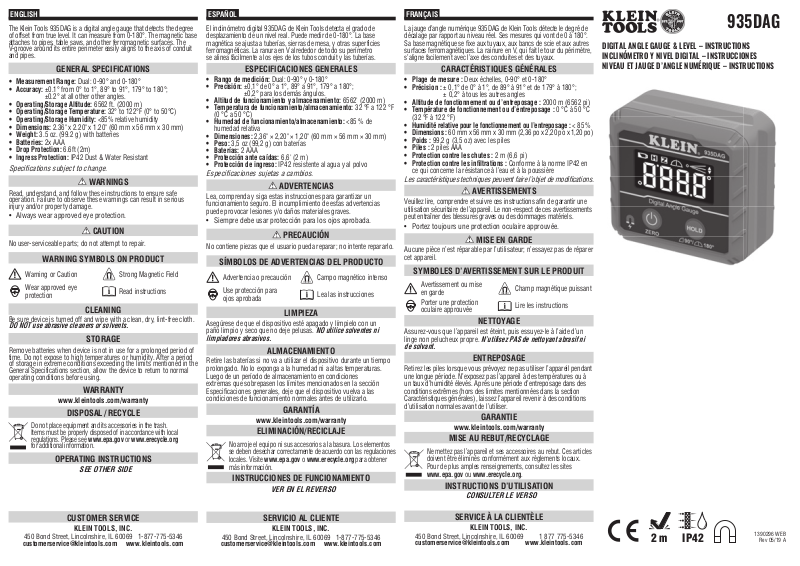

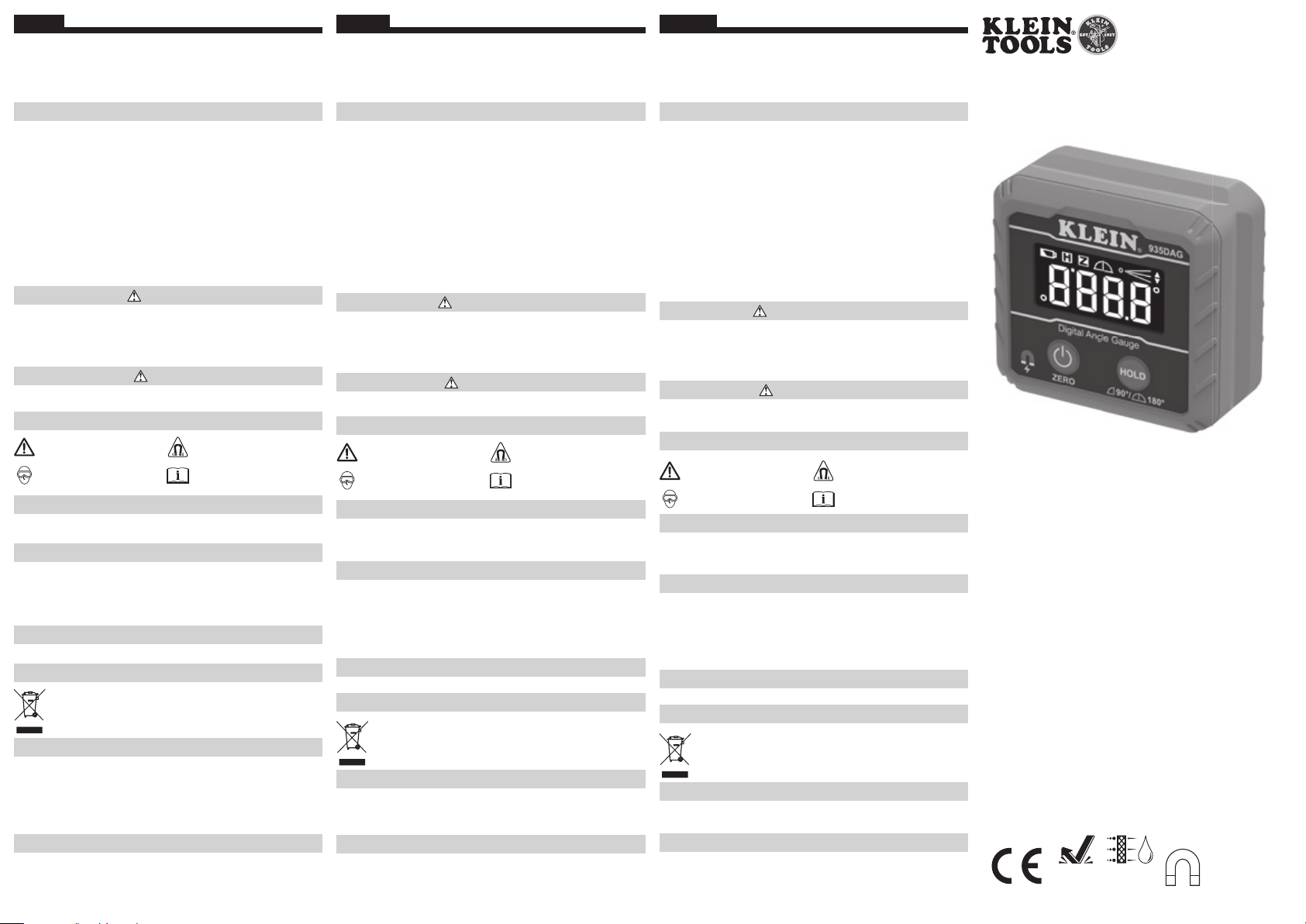

Klein 935DAG Installation Manual [en, fr, es]

ESPAÑOL FRANÇAISENGLISH

The Klein Tools 935DAG is a digital angle gauge that detects the degree
of offset from true level. It can measure from 0-180°. The magnetic base
attaches to pipes, table saws, and other ferromagnetic surfaces. The
V-groove around its entire perimeter easily aligns to the axis of conduit
and pipes.

El inclinómetro digital 935DAG de Klein Tools detecta el grado de
desplazamiento de un nivel real. Puede medir de 0-180°. La base
magnética se ajusta a tuberías, sierras de mesa, y otras superficies
ferromagnéticas. La ranura en V alrededor de todo su perímetro
sealinea fácilmente a los ejes de los tubos conduit y las tuberías.

GENERAL SPECIFICATIONS

• Measurement Range: Dual: 0-90° and 0-180°

• Accuracy:±0.1° from 0° to 1°, 89° to 91°, 179° to 180°;

• Operating/Storage Altitude: 6562 ft. (2000 m)

• Operating/Storage Temperature: 32° to 122°F (0° to 50°C)

• Operating/Storage Humidity: <85% relative humidity

• Dimensions: 2.36" x 2.20" x 1.20" (60 mm x 56 mm x 30 mm)

• Weight: 3.5 oz. (99.2 g) with batteries

• Batteries: 2x AAA

• Drop Protection: 6.6ft (2m)

• Ingress Protection: IP42 Dust & Water Resistant

±

0.2° at all other other angles.

Specifications subject to change.

• Rango de medición: Dual: 0-90° y 0-180°

• Precisión:

• Altitud de funcionamiento y almacenamiento: 6562' (2000m)

• Temperatura de funcionamiento/almacenamiento: 32°F a 122°F

• Humedad de funcionamiento/almacenamiento: <85% de

• Dimensiones: 2,36" × 2,20" × 1,20" (60mm × 56mm × 30mm)

• Peso: 3,5oz (99,2g) con baterías

• Baterías: 2 AAA

• Protección ante caídas: 6,6' (2m)

• Protección de ingreso: IP42 resistente al agua y al polvo

Especificaciones sujetas a cambios.

WARNINGS

Read, understand, and follow these instructions to ensure safe
operation. Failure to observe these warnings can result in serious
injury and/or property damage.

• Always wear approved eye protection.

Lea, comprenda y siga estas instrucciones para garantizar un
funcionamiento seguro. El incumplimiento de estas advertencias
puede provocar lesiones y/o daños materiales graves.

• Siempre debe usar protección para los ojos aprobada.

CAUTION

No user-serviceable parts; do not attempt to repair.

No contiene piezas que el usuario pueda reparar; no intente repararlo.

WARNING SYMBOLS ON PRODUCT

Warning or Caution Strong Magnetic Field
Wear approved eye

protection

Read instructions

CLEANING

Be sure device is turned off and wipe with a clean, dry, lint-free cloth.

DO NOT use abrasive cleaners or solvents.

STORAGE

Remove batteries when device is not in use for a prolonged period of
time. Do not expose to high temperatures or humidity. After a period
of storage in extreme conditions exceeding the limits mentioned in the
General Specifications section, allow the device to return to normal
operating conditions before using.

WARRANTY

www.kleintools.com/warranty

Asegúrese de que el dispositivo esté apagado y límpielo con un
paño limpio y seco que no deje pelusas.

limpiadores abrasivos.

Retire las baterías si no va a utilizar el dispositivo durante un tiempo
prolongado. No lo exponga a la humedad ni a altas temperaturas.
Luego de un período de almacenamiento en condiciones
extremas que sobrepasen los límites mencionados en la sección
Especificaciones generales, deje que el dispositivo vuelva a las
condiciones de funcionamiento normales antes de utilizarlo.

DISPOSAL / RECYCLE

Do not place equipment and its accessories in the trash.
Items must be properly disposed of in accordance with local
regulations. Please see www.epa.gov or www.erecycle.org
for additional information.

OPERATING INSTRUCTIONS

SEE OTHER SIDE

ESPECIFICACIONES GENERALES

±

0,1° de 0° a 1°, 89° a 91°, 179° a 180°;

±

0,2° para los demás ángulos.

(0°C a 50°C)
humedad relativa

ADVERTENCIAS

PRECAUCIÓN

SÍMBOLOS DE ADVERTENCIAS DEL PRODUCTO

Advertencia o precaución Campo magnético intenso
Use protección para

ojosaprobada

Lea las instrucciones

LIMPIEZA

NO utilice solventes ni

ALMACENAMIENTO

GARANTÍA

www.kleintools.com/warranty

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos
se deben desechar correctamente de acuerdo con las regulaciones
locales. Visite www.epa.gov o www.erecycle.org para obtener
más información.

INSTRUCCIONES DE FUNCIONAMIENTO

VER EN EL REVERSO

La jauge d’angle numérique 935DAG de KleinTools détecte le degré de
décalage par rapport au niveau réel. Ses mesures qui vont de 0 à 180°.
Sa base magnétique se fixe aux tuyaux, aux bancs de scie et aux autres
surfaces ferromagnétiques. La rainure enV, qui fait le tour du périmètre,
s’aligne facilement avec l’axe des conduites et des tuyaux.

CARACTÉRISTIQUES GÉNÉRALES

• Plage de mesure: Deux échelles, 0-90° et 0-180°

• Précision: ±0,1° de 0° à 1°, de 89° à 91° et de 179° à 180°;

• Altitude de fonctionnement ou d’entreposage: 2000m (6562pi)

• Température de fonctionnement ou d’entreposage: 0°C à 50°C

(32°F à 122°F)

• Humidité relative pour le fonctionnement ou l’entreposage: <85%

• Dimensions: 60mmx 56mmx 30mm (2,36pox 2,20pox 1,20po)

• Poids: 99,2g (3,5oz) avec les piles

• Piles: 2pilesAAA

• Protection contre les chutes: 2m (6,6pi)

• Protection contre les in ltrations: Conforme à la normeIP42 en

ce qui concerne la résistance à l’eau et à la poussière

±

0,2° à tous les autres angles

DIGITAL ANGLE GAUGE & LEVEL – INSTRUCTIONS
INCLINÓMETRO Y NIVEL DIGITAL – INSTRUCCIONES
NIVEAU ET JAUGE D’ANGLE NUMÉRIQUE – INSTRUCTIONS

Les caractéristiques techniques peuvent faire l’objet de modifications.

AVERTISSEMENTS

Veuillez lire, comprendre et suivre ces instructions afin de garantir une
utilisation sécuritaire de l’appareil. Le non-respect de ces avertissements
peut entraîner des blessures graves ou des dommages matériels.

• Portez toujours une protection oculaire approuvée.

MISE EN GARDE

Aucune pièce n’est réparable par l’utilisateur; n’essayez pas de réparer
cet appareil.

SYMBOLES D’AVERTISSEMENT SUR LE PRODUIT

Avertissement ou mise
engarde

Porter une protection
oculaire approuvée

Champ magnétique puissant

Lire les instructions

NETTOYAGE

Assurez-vous que l’appareil est éteint, puis essuyez-le à l’aide d’un
linge non pelucheux propre.

N’utilisez PAS de nettoyant abrasif ni

de solvant.

ENTREPOSAGE

Retirez les piles lorsque vous prévoyez ne pas utiliser l’appareil pendant
une longue période. N’exposez pas l’appareil à des températures ou à
un taux d’humidité élevés. Après une période d’entreposage dans des
conditions extrêmes (hors des limites mentionnées dans la section
Caractéristiques générales), laissez l’appareil revenir à des conditions
d’utilisation normales avant de l’utiliser.

GARANTIE

www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne mettez pas l’appareil et ses accessoires au rebut. Ces articles
doivent être éliminés conformément aux règlements locaux.
Pour de plus amples renseignements, consultez les sites

www.epa.gov ou www.erecycle.org.

INSTRUCTIONS D’UTILISATION

CONSULTER LE VERSO

935DAG

CUSTOMER SERVICE

450 Bond Street, Lincolnshire, IL 60069 1-877-775-5346

[email protected] www.kleintools.com

KLEIN TOOLS, INC.

SERVICIO AL CLIENTE

450 Bond Street, Lincolnshire, IL 60069 1-877-775-5346

[email protected] www.kleintools.com

KLEIN TOOLS, INC.

SERVICE À LA CLIENTÈLE

450Bond Street, Lincolnshire, IL60069 1877775-5346

[email protected] www.kleintools.com

KLEINTOOLS, INC.

2 m IP42

1390296 WEB

Rev 05/19 A

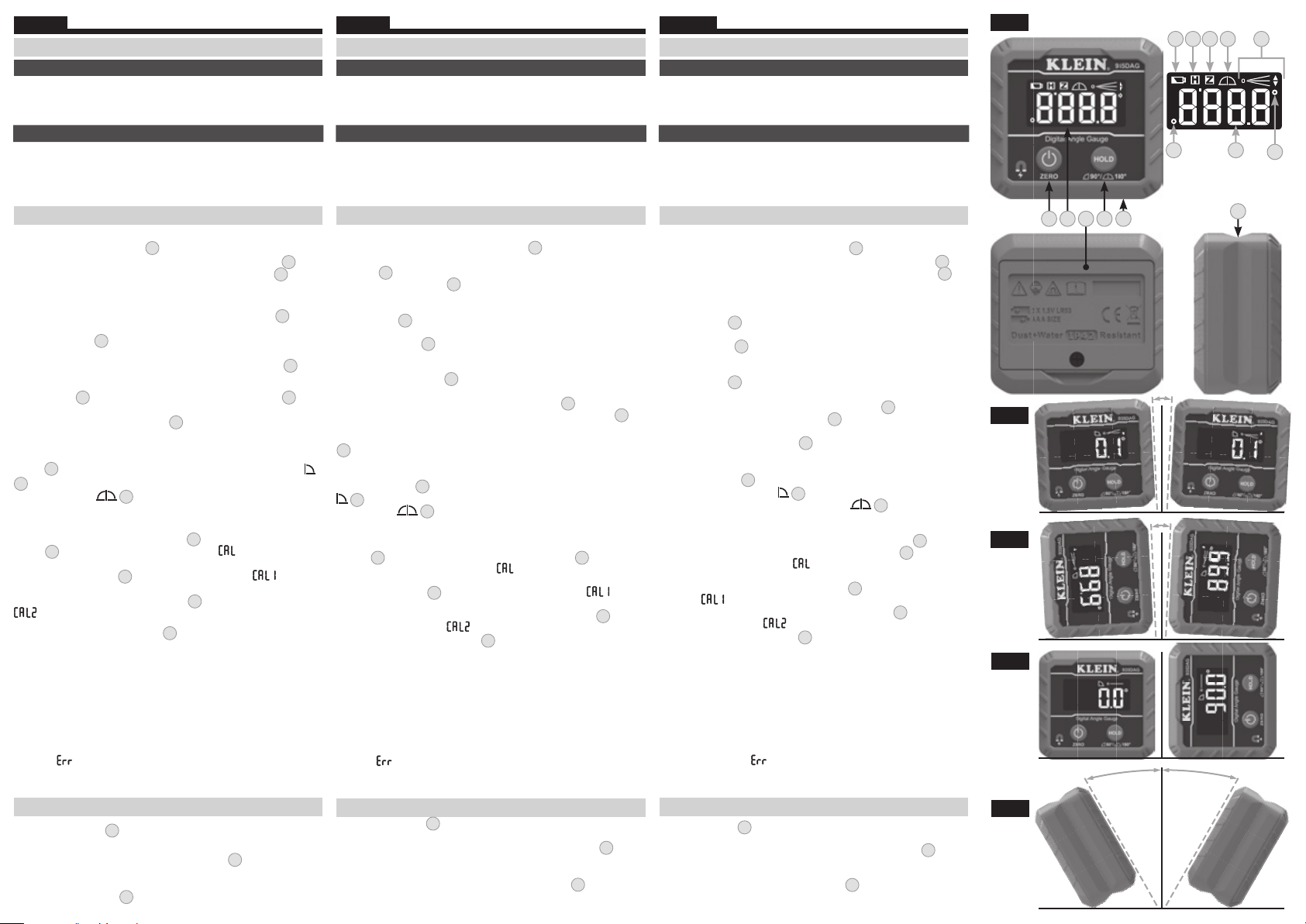

FEATURE DETAILS (FIG. A)

DEVICE

LCD Display

1.

Power / ZERO Button

2.

HOLD / RANGE Button

3.

Magnetic Base

4.

V-Groove(s)

5.

Battery Door

6.

LCD DISPLAY

Measurement Value

A.

Low Battery Icon

B.

HOLD Icon

C.

ZERO Icon

D.

Range Setting (90°/180°)

E.

Inclination Icon

F.

Degree Symbol

G.

BUTTONS AND FUNCTIONS

POWER ON/OFF

Press the Power/ZERO Button 2 to turn the 935DAG on. The 935DAG
will begin displaying the degree of offset of the Magnetic Base
relative to true level. Press and hold the Power/ZERO Button 2 to turn
off.

NOTE: 935DAG will automatically power off after 10 minutes of

inactivity.

ZERO: To set a reference plane, press the Power/ZERO Button 2.
The measurement value on the display will blink once and change to 0.0°
and the ZERO icon D will show on the display. At this point, all new
measurement values will be in reference to this user-set reference plane.
To return to measuring true level, press the Power/ZERO Button 2.

HOLD: To hold a measurement value on the display, press the HOLD/
RANGE Button 3 When the hold function is active, the hold icon C will
be illuminated on the Display. The measurement value will remain on the
display until the HOLD/RANGE Button 3 is pressed again.

RANGE:

The 935DAG can display measurements from 0-90° or 0-180°.
To change between these ranges, press and hold the HOLD/RANGE
Button

. When measuring from 0-90°, the 90° Range Setting icon

3

will be shown on the display. When measuring from 0-180°, the 180°

E

Range Setting icon
RECALIBRATION:

will be shown.

E

To recalibrate the 935DAG, turn off the device and
place it upright on a flat, smooth surface, with the display facing you.
Press and hold the HOLD/RANGE Button 3, then press the
Button 2. The display will illuminate and read " ". This
will put the 935DAG into recalibration mode. Release both buttons. Press
the

Power/ZERO Button 2 again; the display will read " ." Without
picking up the 935DAG, rotate 180° so that the display is facing away
from you. Press the

Power/ZERO Button 2 again; the display will read "

". Calibration is now complete.

INCLINATION:

The Inclination Icon F indicates the direction the

935DAG must rotate in order to measure either 0° or 90°:

• In FIG. B, the 935DAG on the left must rotate clockwise in order to

reach 0°; the 935DAG on the right must rotate counter clockwise to in
order to reach 0°.

• In FIG. C,

• In FIG. D,

ERROR: "

the 935DAG on the left much rotate clockwise to
in order to reach 90°; the 935DAG on the right must rotate
counter clockwise in order to reach 90°.

when one straight line is shown, the measurement
value is 0° or 90°.

" will be displayed when the device is tilted 30° backward

or forward (FIG. E). At these angles, the 935DAG is not able to provide
accurate measurements.

BATTERY REPLACEMENT

The Low Battery icon F will appear when less than 30 min of battery life
remains. At this point, the batteries should be replaced:

1. Loosen the screw and remove the Battery Door 6.

2. Properly dispose of spent batteries and install two new AAA batteries,
noting proper polarity.

3. Replace Battery Door 6 and secure with screw.

4

Power/ZERO

ESPAÑOL FRANÇAISENGLISH

DETALLES DE LAS CARACTERÍSTICAS (FIG. A)

DISPOSITIVO

Pantalla LCD

1.

Botón de encendido / “ZERO” (CERO)5.Ranura(s) en V

2.

Botón “HOLD / RANGE”

3.

(RETENCIÓN DE DATOS / RANGO)

Base magnética

4.

Tapa del compartimento de la batería

6.

1.

2.

3.

PANTALLA LCD

Valor de medición

A.

Icono de batería baja

B.

Icono “HOLD” (RETENCIÓN DE DATOS)G.Símbolo de grado

C.

Icono “ZERO” (CERO)

D.

BOTONES Y FUNCIONES

ENCENDIDO / APAGADO

Presione el botón de encendido / “ZERO” (CERO) 2 para encender el
935DAG. El 935DAG empezará a mostrar el grado de desplazamiento de la base
magnética
encendido / “ZERO” (CERO)

automáticamente después de 10minutos de inactividad.

CERO: Para establecer un plano de referencia, presione el botón de encendido /
“ZERO” (CERO)
El valor de medición en la pantalla parpadeará una vez y cambiará a 0,0°; y el
icono “ZERO” (CERO)
valores de medición se usarán como referencia para este plano de referencia
establecido por el usuario. Para volver a medir el nivel real, presione el botón de
encendido / “ZERO” (CERO)
RETENCIÓN DE DATOS: Para retener un valor de medición en la pantalla, presione
el botón “HOLD / RANGE” (RETENCIÓN DE DATOS / RANGO)
de retención de datos está activa, el icono “HOLD” (RETENCIÓN DE DATOS)
encenderá en la pantalla. El valor de medición permanecerá en pantalla hasta que
se presione de nuevo el botón “HOLD / RANGE” (RETENCIÓN DE DATOS / RANGO)

3

RANGO:

entre estos rangos, mantenga presionado el botón “HOLD / RANGE” (RETENCIÓN
DE DATOS / RANGO)

ajuste de rango
RECALIBRACIÓN:
en posición vertical sobre una superficie plana y lisa, con la pantalla hacia usted.
Mantenga presionado el botón “HOLD / RANGE” (RETENCIÓN DE DATOS /
RANGO)
La pantalla se encenderá y se visualizará “
modo de recalibración. Suelte ambos botones.
de encendido / “ZERO” 2 (CERO); en la pantalla se visualizará “ ”. Sin
levantar el 935DAG, gírelo 180° para que la pantalla esté orientada en sentido
opuesto al suyo. Presione de nuevo el botón
en la pantalla se visualizará “
INCLINACIÓN:
debe girar para medir, ya sea 0° o 90°:

• En la FIG. B, el 935DAG de la izquierda debe girar en sentido a las agujas del

• En la FIG. C,

• En la FIG. D,

ERROR: “
hacia adelante o hacia atrás (FIG. E). A estos ángulos, el 935DAG no podrá
proporcionar mediciones precisas.

con respecto al nivel real. Mantenga presionado el botón de

4

.

2

.

El 935DAG puede mostrar mediciones de 0-90° o 0-180°. Para alternar

de 90° se visualizará en pantalla. Cuando se mide de 0-180°, el icono

E

Para recalibrar el 935DAG, apague el dispositivo y colóquelo

, y luego presione el botón

3

El icono de inclinación F indica la dirección en la que el 935DAG

reloj para llegar a 0°; el 935DAG de la derecha debe girar en sentido contrario
a las agujas del reloj para llegar a 0°.

agujas del reloj para llegar a 90°; el 935DAG de la derecha debe girar
en sentido contrario a las agujas del reloj para llegar a 90°.

es de 0° o 90°.

el 935DAG de la izquierda debe girar en sentido a las

cuando se visualiza una línea recta, el valor de medición

” se visualizará cuando el dispositivo esté inclinado 30°

para apagarlo.

2

se visualizará en la pantalla. En este punto, todos los

D

.

2

. Cuando se mide de 0-90°, el icono de ajuste de rango

3

de 180° se visualizará.

E

REEMPLAZO DE LAS BATERÍAS:

El icono de batería baja F se visualizará cuando queden menos de 30minutos
de carga de batería restante. En este punto, se deben reemplazar las baterías.

1. Afloje el tornillo y retire la tapa del compartimiento de las baterías

2. Deseche apropiadamente las baterías usadas e instale dos baterías AAA
nuevas, tomando en cuenta la polaridad correcta.

3. Vuelva a colocar la tapa del compartimento de las baterías
con el tornillo.

Ajuste de rango (90°/180°)

E.

Icono de inclinación

F.

NOTA: El 935DAG se apagará

Cuando la función

3

de encendido / “ZERO”2 (CERO)

”. Esto colocará el 935DAG en
Presione de nuevo el botón

de encendido / “ZERO” 2 (CERO);

”. La calibración ha terminado.

y asegúrela

6

A.
B.
C.
D.

MARCHE/ARRÊT

Appuyez sur le bouton marche/arrêt/ZERO (zéro)
935DAG, qui affichera ensuite le degré de décalage de la base aimantée4 par
rapport au niveau réel. Appuyez sur le bouton marche/arrêt/ZERO (zéro)
et tenez-le enfoncé pour éteindre l’appareil.

s’éteint automatiquement après 10minutes d’inactivité.

ZERO (zéro): Pour régler un plan de référence, appuyez sur le bouton marche/
arrêt/ZERO (zéro)2.
La valeur mesurée à l’écran clignotera une fois et sera réinitialisée à 0,0°, puis
l’icône ZERO (zéro)D apparaîtra à l’écran. À ce stade, toutes les autres valeurs
seront mesurées par rapport au nouveau plan de référence réglé par l’utilisateur.
Pour réactiver les mesures d’après le niveau réel, appuyez sur le bouton marche/
arrêt/ZERO (zéro)2.
HOLD (maintien des données): Pour conserver une valeur mesurée à l’écran,
appuyez sur le bouton HOLD (maintien des données)/échelle3. Quand la fonction

se

C

de maintien est active, l’icône correspondanteC sera allumée sur l’écran. La valeur
mesurée restera à l’écran jusqu’à ce que vous appuyiez à nouveau sur le bouton
HOLD (maintien des données)/échelle3.

ÉCHELLE:

180°. Pour passer d’une échelle à l’autre, appuyez sur le bouton HOLD (maintien
des données)/échelle3 et tenez-le enfoncé. Si les mesures vont de 0 à 90°,
l’icône de l’échelle réglée à 90°E apparaîtra à l’écran. Si les mesures vont
de 0 à 180°, c’est l’icône de l’échelle réglée à 180°E qui apparaîtra.
ÉTALONNAGE:
et placez-le à la verticale sur une surface lisse et plane en dirigeant l’écran vers
vous. Appuyez sur le bouton HOLD (maintien des données)/échelle3 et tenez-le
enfoncé, puis appuyez sur le

.

allumé, l’écran affichera la mention . Cela mettra
l’appareil 935DAG en mode d’étalonnage. Ensuite, relâchez les deux boutons
appuyez sur le bouton marche/arrêt/ZERO (zéro)2 à nouveau; l’écran affichera
la mention . Sans soulever l’appareil, tournez-le à 180° afin que l’écran soit
dos à vous. Appuyez sur le
l’écran affichera la mention . Cela conclut l’étalonnage.
INCLINAISON:
l’appareil 935DAG doit être tourné pour que la mesure soit de 0° ou de 90°:

• Dans la FIG.B, l’appareil 935DAG de gauche doit être tourné dans le sens

• Dans la FIG.C,

• Dans la FIG.D,

ERREUR:
ou l’avant (FIG.E). S’il présente de tels angles, l’appareil 935DAG n’est pas en
mesure de prendre des mesures exactes.

L’icône de pile faibleF apparaîtra dès que les piles ont une charge restante
inférieure à 30min. À ce stade, les piles devraient être remplacées:

.

6

1. Desserrez la vis, puis retirez le couvercle du compartiment à piles

2. Jetez les piles à plat de façon adéquate et placez 2nouvelles pilesAAA (tenez

3. Replacez le couvercle du compartiment à pile

CARACTÉRISTIQUES DÉTAILLÉES (FIG. A)

APPAREIL

Écran ACL
Bouton marche/arrêt/ZERO (zéro)5.Rainure(s) enV
Bouton HOLD

(maintien des données)/échelle

Base aimantée

4.

Compartiment à pile

6.

ÉCRAN ACL

Valeur mesurée
Icône de pile faible
Icône HOLD (maintien des données)G.Symbole de degré
Icône ZERO (zéro)

Échelle réglée (90°/180°)

E.

Icône d’inclinaison

F.

BOUTONS ET FONCTIONS

2

pour allumer l’appareil

REMARQUE: L’appareil 935DAG

L’appareil 935DAG peut afficher des mesures de 0 à 90° ou de 0 à

Pour effectuer l’étalonnage de l’appareil 935DAG, éteignez-le

bouton marche/arrêt/ZERO (zéro)2. Une fois

bouton marche/arrêt/ZERO (zéro)2 à nouveau;

L’icône d’inclinaison F précise la direction dans laquelle

horaire afin d’atteindre 0°, alors que celui de droite doit être tourné dans le
sens antihoraire pour y parvenir.

sens horaire afin d’atteindre 90°, alors que celui de droite doit être
tourné dans le sens antihoraire pour atteindre 90°.

mesurée correspond à 0° ou à 90°.

l’appareil 935DAG de gauche doit être tourné dans le

une ligne droite apparaît et indique que la valeur

La mention

apparaîtra si l’appareil est incliné de 30° vers l’arrière

REMPLACEMENT DES PILES

compte de la polarité).

et fixez-le à l’aide de la vis.

6

2

et

.

6

FIG. A

FIG. B

FIG. C

FIG. D

FIG. E

6

412 3

30° 30°

CB

D E F

G A

G

5
