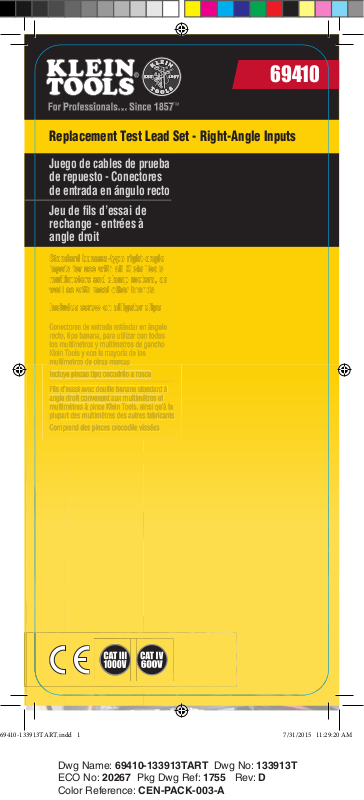

Klein 69410 Installation Manual

Standard banana-type right-angle Standard banana-type right-angle

inputs for use with all Klein Tools inputs for use with all Klein Tools

multimeters and clamp meters, as multimeters and clamp meters, as

well as with most other brands well as with most other brands

Includes screw-on alligator clipsIncludes screw-on alligator clips

Conectores de entrada estándar en ángulo Conectores de entrada estándar en ángulo

recto, tipo banana, para utilizar con todos recto, tipo banana, para utilizar con todos

los multímetros y multímetros de gancho los multímetros y multímetros de gancho

KleinTools y con la mayoría de los KleinTools y con la mayoría de los

multímetros de otras marcas multímetros de otras marcas

Incluye pinzas tipo cocodrilo a roscaIncluye pinzas tipo cocodrilo a rosca

Fils d’essai avec douille banane standard à Fils d’essai avec douille banane standard à

angle droit convenant aux multimètres et angle droit convenant aux multimètres et

multimètres à pince Klein Tools, ainsi qu’à la multimètres à pince Klein Tools, ainsi qu’à la

plupart des multimètres des autres fabricantsplupart des multimètres des autres fabricants

Comprend des pinces crocodile visséesComprend des pinces crocodile vissées

69410

Replacement Test Lead Set - Right-Angle Inputs

Juego de cables de prueba
de repuesto - Conectores
de entrada en ángulo recto

Jeu de  ls d’essai de
rechange - entrées à
angle droit

69410-133913TART.indd 1 7/31/2015 11:29:20 AM

Dwg Name: 69410-133913TART Dwg No: 133913T
ECO No: 20267 Pkg Dwg Ref: 1755 Rev : D
Color Reference: CEN-PACK-003-A

www.kleintools.com

• CAT III 1000V / CAT IV 600V safety rated.

5/32"

(4 mm)

.7" (18 mm)

• Screw-on alligator clips attach to wires and other conductors.

• Designed for use with Klein Tools MM300, MM400, MM600 and MM700.
Also works with other Klein Tools meters and other brands.

• 41" (1,041 mm) length.

• Clasi cación de seguridad CAT III 1000V/CAT IV 600V.

• Las pinzas tipo cocodrilo a rosca se enganchan a los cables y a otros
conductores.

• Juego diseñado para utilizar con los multímetros Klein Tools MM300,
MM400, MM600 y MM700. También es apto para otros multímetros de
Klein Tools y de otra marcas.

• 41" (1041mm) de longitud.

• Cote de sécurité CATIII 1000V/CATIV 600V.

• Les pinces crocodile se  xent aux  ls et à d'autres conducteurs.

• Conçu pour une utilisation avec les multimètres Klein Tools MM300,
MM400, MM600 et MM700. Ils fonctionnent aussi avec d’autres modèles
demultimètres Klein Tools et d’autres marques.

• Longueur de 1041mm (41po).

TESTING IN CAT III / CAT IV MEASUREMENT LOCATIONS (FIG. 1)

Ensure the test lead shield is pressed firmly in place. Failure to use the
CATIII / CATIV shield increases arc-flash risk.

TESTING IN CAT II MEASUREMENT LOCATIONS (FIG. 2)

CAT III / CAT IV shields may be removed for CAT II locations. This will allow testing on
recessed conductors such as standard wall outlets. Take care not to lose the shields.

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT III/CAT IV (FIG. 1)

Asegúrese de que el blindaje del cable de prueba esté firmemente colocado en su lugar. No
utilizar el blindaje CAT III/CAT IV aumenta el riesgo de que se produzca un arco eléctrico.

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT II (FIG. 2)

Es posible retirar los blindajes CAT III/CAT IV para realizar mediciones en puntos con
clasificación CAT II. Esto permite efectuar pruebas en conductores empotrados, como
tomacorrientes de pared estándar. Procure no perder los blindajes.

TESTS DANS DES EMPLACEMENTS DE MESURE CATIII/CATIV (FIG.1)

Assurez-vous que l’écran de protection des fils d’essai est enfoncé complètement. Le fait

: This product contains chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Wash hands after handling.

de ne pas utiliser l’écran de protection CATIII/CATIV augmente le risque d’arc électrique.

TESTS DANS DES EMPLACEMENTS DE MESURE CATII (FIG.2)

Les écrans de protection CATIII/CATIV peuvent être retirés dans

WARNING

les emplacements CATII. Cela permet d’effectuer des tests sur des
conducteurs encastrés, par exemple les prises murales standard.
Assurez-vous de ne pas perdre les écrans de protection.
