Page 1
º
C
Duty
ºF º
C
REL
RANGE
HOLD
MIN/MAX
PRESS
Blown Fuses are not covered under the warranty. See below for fuse testing instructions.

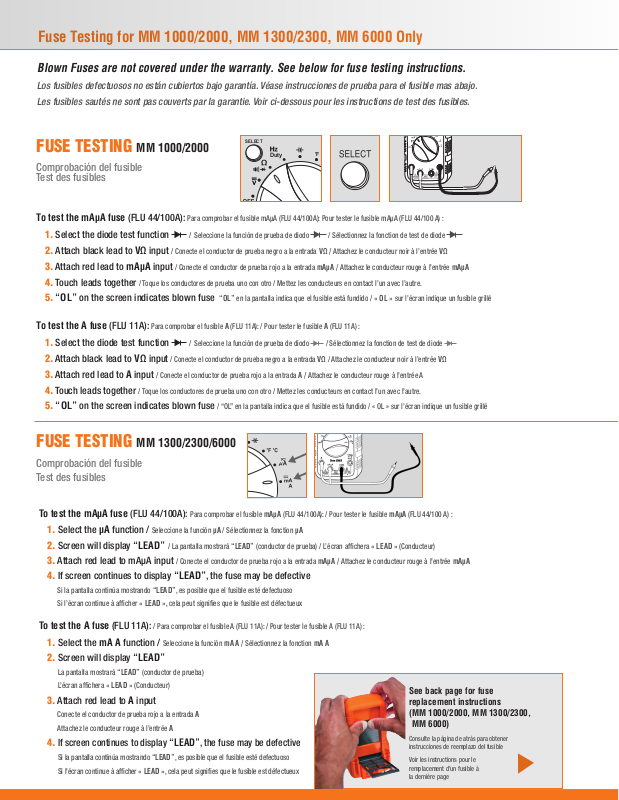

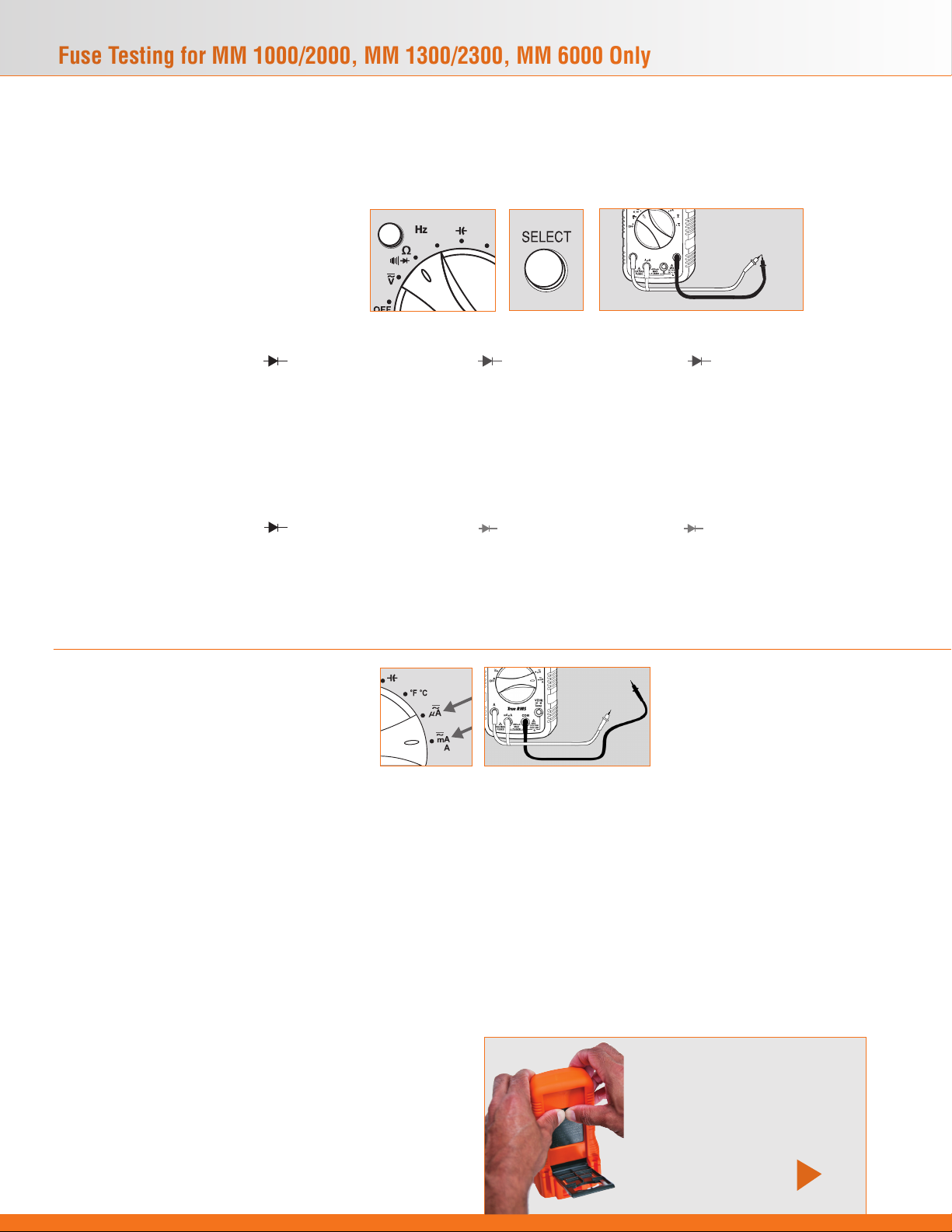

Fuse Testing for MM 1000/2000, MM 1300/2300, MM 6000 Only
Los fusibles defectuosos no están cubiertos bajo garantía. Véase instrucciones de prueba para el fusible mas abajo.
Les fusibles sautés ne sont pas couverts par la garantie. Voir ci-dessous pour les instructions de test des fusibles.
FUSE TESTING MM 1000/2000
Comprobación del fusible
Test des fusibles
To test the mAµA fuse (FLU 44/100A):
1. Select the diode test function /
2. Attach black lead to VΩ input
3. Attach red lead to mAµA input
4. Touch leads together
/ Toque los conductores de prueba uno con otro / Mettez les conducteurs en contact l’un avec l’autre.
5. “OL” on the screen indicates blown fuse
To test the A fuse (FLU 11A):
Para comprobar el fusible A (FLU 11A): / Pour tester le fusible A (FLU 11A) :
1. Select the diode test function /
2. Attach black lead to VΩ input
3. Attach red lead to A input
4. Touch leads together
/ Conecte el conductor de prueba rojo a la entrada A / Attachez le conducteur rouge à l’entrée A
/ Toque los conductores de prueba uno con otro / Mettez les conducteurs en contact l’un avec l’autre.
5. “OL” on the screen indicates blown fuse
Para comprobar el fusible mAµA (FLU 44/100A): Pour tester le fusible mAµA (FLU 44/100 A) :
Seleccione la función de prueba de diodo / Sélectionnez la fonction de test de diode
/ Conecte el conductor de prueba negro a la entrada VΩ / Attachez le conducteur noir à l’entrée VΩ
/ Conecte el conductor de prueba rojo a la entrada mAµA / Attachez le conducteur rouge à l’entrée mAµA
Seleccione la función de prueba de diodo / Sélectionnez la fonction de test de diode
/ Conecte el conductor de prueba negro a la entrada VΩ / Attachez le conducteur noir à l’entrée VΩ
SELECT
º
Duty
“OL” en la pantalla indica que el fusible está fundido / « OL » sur l’écran indique un fusible grillé
/ “OL” en la pantalla indica que el fusible está fundido / « OL » sur l’écran indique un fusible grillé
F
m
m
COM
FUSE TESTING MM 1300/2300/6000
Comprobación del fusible
Test des fusibles
To test the mAµA fuse (FLU 44/100A):
1. Select the µA function /
2. Screen will display “LEAD”
3. Attach red lead to mAµA input
4. If screen continues to display “LEAD”, the fuse may be defective
Si la pantalla continúa mostrando “LEAD”, es posible que el fusible esté defectuoso
Si l’écran continue à afficher « LEAD », cela peut signifies que le fusible est défectueux
To test the A fuse (FLU 11A):
1. Select the mA A function /
2. Screen will display “LEAD”
La pantalla mostrará “LEAD” (conductor de prueba)
L’écran affichera « LEAD » (Conducteur)
3. Attach red lead to A input
Conecte el conductor de prueba rojo a la entrada A
Attachez le conducteur rouge à l’entrée A
4.
If screen continues to display “LEAD”, the fuse may be defective
Si la pantalla continúa mostrando “LEAD”, es posible que el fusible esté defectuoso
Si l’écran continue à afficher « LEAD », cela peut signifies que le fusible est défectueux
Para comprobar el fusible mAµA (FLU 44/100A): / Pour tester le fusible mAµA (FLU 44/100 A) :
Seleccione la función µA / Sélectionnez la fonction µA
/ La pantalla mostrará “LEAD” (conductor de prueba) / L’écran affichera « LEAD » (Conducteur)
/ Conecte el conductor de prueba rojo a la entrada mAµA / Attachez le conducteur rouge à l’entrée mAµA
/ Para comprobar el fusible A (FLU 11A): / Pour tester le fusible A (FLU 11A) :
Seleccione la función mA A / Sélectionnez la fonction mA A
See back page for fuse
replacement instructions
(MM 1000/2000, MM 1300/2300,
MM 6000)
Consulte la página de atrás para obtener
instrucciones de reemplazo del fusible
Voir les instructions pour le
remplacement d’un fusible à
la dernière page
Page 2
See our complete line of
Test and Measurement products at
www.kleintools.com
1. Ensure the meter
is in the Off position.
2.
Place the unit face down with the
bottom of the unit facing away from
you and the meter stand extended.
1. Asegúrese de que el medidor esté
en la posición de apagado.
2. Coloque la unidad orientada hacia abajo con la parte
inferior de la misma encarada de manera que se aleje
de usted y la base de soporte del medidor extendida.
1. Assurez-vous que le compteur est dans
la position Off.
2. Placez l’unité avec sa face orientée vers le bas de façon
que le bas de l’unité soit orienté dans le sens opposé
à vous et que le support du compteur soit déployé.

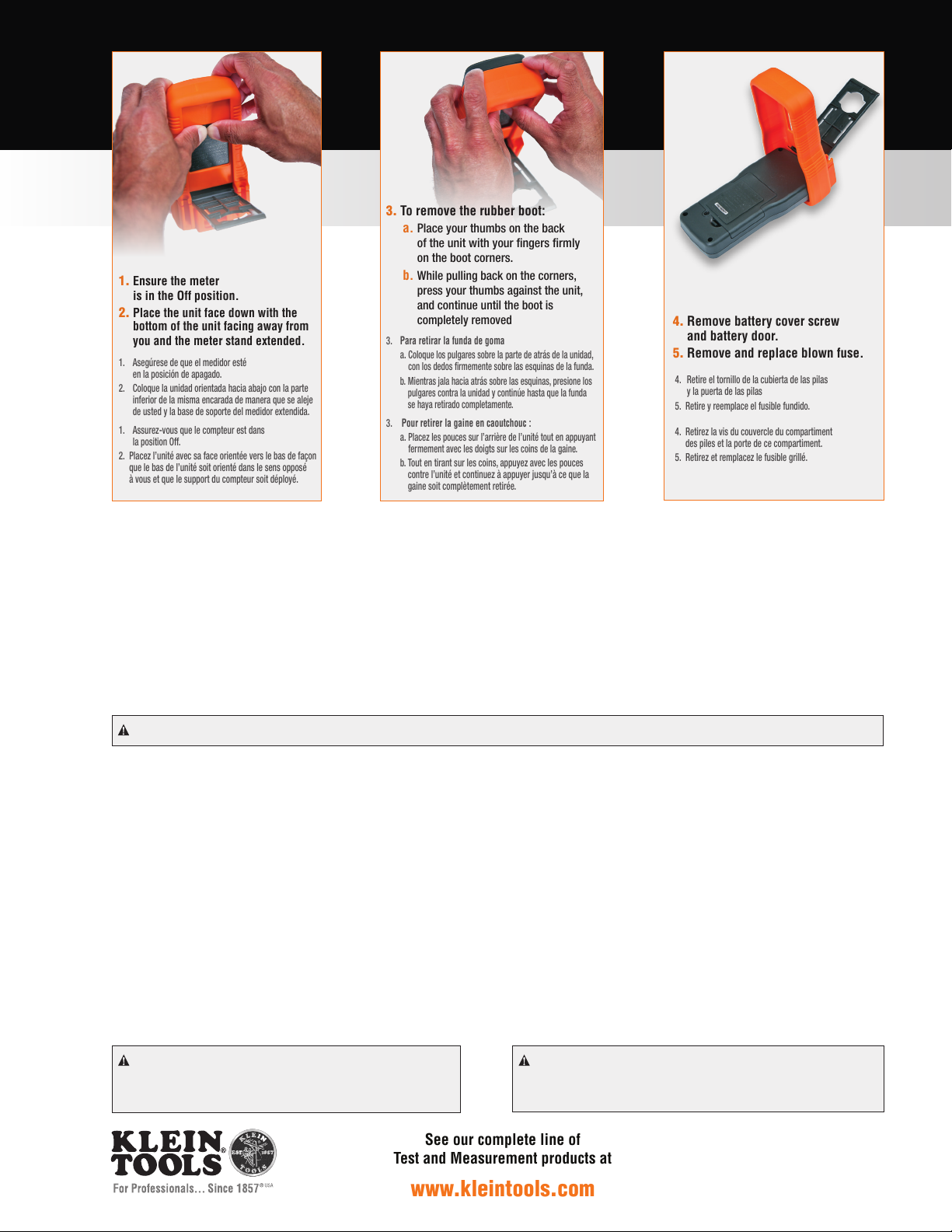

Fuse Replacement Instructions / Instrucciones de reemplazo del fusible / Instructions pour le remplacement d’un fusibleons
3. To remove the rubber boot:
a. Place your thumbs on the back
of the unit with your fingers firmly
on the boot corners.
b.
While pulling back on the corners,
press your thumbs against the unit,
and continue until the boot is
completely removed
3. Para retirar la funda de goma
a.
Coloque los pulgares sobre la parte de atrás de la unidad,
con los dedos firmemente sobre las esquinas de la funda.
b. Mientras jala hacia atrás sobre las esquinas, presione los
pulgares contra la unidad y continúe hasta que la funda
se haya retirado completamente.
3. Pour retirer la gaine en caoutchouc :
a. Placez les pouces sur l’arrière de l’unité tout en appuyant
fermement avec les doigts sur les coins de la gaine.
b. Tout en tirant sur les coins, appuyez avec les pouces
contre l’unité et continuez à appuyer jusqu’à ce que la
gaine soit complètement retirée.
4. Remove battery cover screw
and battery door.
5. Remove and replace blown fuse.
4. Retire el tornillo de la cubierta de las pilas
y la puerta de las pilas
5. Retire y reemplace el fusible fundido.
4. Retirez la vis du couvercle du compartiment
des piles et la porte de ce compartiment.
5. Retirez et remplacez le fusible grillé.
Warranty Returns
If the product shows no evidence of alteration, tampering, misuse, abuse, neglect, or improper maintenance and fuses (if applicable) have been
verified, please contact Klein Tools Customer Service for information on how to exercise the rights under the terms of this warranty.
All warranty returns must include a Warranty Return Authorization (WRA) number. The WRA for the U.S. can be obtained
by calling Customer Service at 1-800-553-4676. (International call 1-847-821-5500) or email [email protected].
Products Outside Of Warranty Period
If your Klein product requires repair outside of the warranty period, please contact Klein Tools at 1-877-775-5346.
Nist Certied Products
For warranty and returns of Klein NIST certified products, please contact Klein Tools at 1-877-775-5346.
WARNING:
Devoluciones Bajo Garantía
Si el producto no muestra evidencia de alteración, manipulación indebida,
uso incorrecto, abuso, negligencia o mantenimiento inapropiado y se han
verificado los fusibles (si es aplicable), sírvase contactar a Servicio al
Cliente de Klein Tools para obtener información sobre cómo ejercer los
derechos bajo los términos de esta garantía.
Todas las devoluciones bajo garantía deben incluir un número
de Autorización de Devolución Bajo Garantía (Warranty Return
Authorization, WRA).
Productos Fuera del Período de Garantía
Si su producto Klein requiere reparación fuera del período de garantía,
sírvase contactar a Klein Tools llamando al 1-877-775-5346.
Productos Certicados por el Nist
Para garantía y devoluciones de productos Klein certificados por el NIST,
sírvase contactar a Klein Tools llamando at 1-877-775-5346.
ADVERTENCIA:
Read, understand, and follow all instructions, cautions and warnings attached to and/or packed with all Test and Measurement devices before each use.
Lea, entienda y siga todas las instrucciones, precauciones
y advertencias colocadas en y/o empacadas con todos
los dispositivos de comprobación y medición antes de
cada uso.
Retours Sous Garantie
Si le produit ne révèle aucune trace d’altération, de trafiquage, d’utilisation
inappropriée ou abusive, de négligence ou de maintenance inadéquate, et si
les fusibles (le cas échéant) ont été inspectés, veuillez contacter le service
à la clientèle de Klein Tools pour obtenir des informations quant à la façon
de faire valoir vos droits en application des dispositions de la présente
garantie.
Tous les retours sous garantie doivent inclure un numéro d’autorisation
de retour d’article sous garantie (WRA – Warranty Return Authorization).
Si Votre Produit n’est Plus Couvert par la Garantie
Si votre produit Klein nécessite une réparation mais qu’il n’est plus couvert
par la garantie, veuillez contacter Klein Tools au 1-877-775-5346.
Produits Certiés Nist
Pour toute question concernant la garantie et les retours de produits Klein
certifiés NIST, veuillez contacter Klein Tools au 1-877-775-5346.
AVERTISSEMENT :
Lire, comprendre et respecter l’ensemble des instructions,
mises en garde et avertissements figurant sur tous les
appareils de test et de mesure et/ou les accompagnant
avant chaque emploi.
