Klein Tools 60347 User manual [en, fr, es]

Page 1

• This protective headwear is designed to absorb some of the energy of a blow through partial destruction of its component parts

and, even though damage may not be readily apparent, any

protective headwear subjected to severe impact should be replaced.

• This protective headwear must not be painted or cleaned with solvents. Any decals applied to the protective headwear must be

compatible with the surface material and known not to affect

adversely the characteristics of the materials used in the protective

headwear. • Any addition or structural modification may reduce the

protective properties afforded by this protective headwear.

WARNING! BEFORE USE: READ ALL

INSTRUCTIONS OR RISK SERIOUS INJURY OR

DEATH. DO NOT REMOVE LABEL.

• Esta gorra de protección está diseñada para absorber parte de la energía

de un golpe a través de la destrucción parcial de sus componentes y,

aunque el daño no sea aparente, debe reemplazarse cualquier gorro de

protección que tenga un impacto severo. • Esta gorra de protección no

debe pintarse ni limpiarse con disolventes. Las calcomanías aplicadas a los

sombreros protectores deben ser compatibles con el material de la

superficie y se sabe que no afectan adversamente las características de los

materiales utilizados en los sombreros protectores.

• Cualquier adición o modificación estructural puede reducir las propiedades

protectoras proporcionadas por esta protección para la cabeza.

ADVERTENCIA! ANTES DE USAR: LEA TODAS LAS

INSTRUCCIONES O PELIGRO DE LESIONES GRAVES O LA

MUERTE. NO QUITE LA ETIQUETA.

• Ce casque de sécurité est conçu pour absorber une partie du choc

produit par un coup par la destruction partielle de ses composants. Même

si l'endommagement n'est pas visible, tout casque de sécurité qui a subi

un choc sévère devrait être remplacé. • Ce casque de sécurité ne doit

pas être peint ni nettoyé à l'aide de solvants. Toute décalcomanie

appliquée à ce casque doit être compatible avec le matériau de la calotte

et être reconnue inoffensive pour les matériaux entrant dans la

fabrication du casque. • Tout ajout au casque ou toute modification

structurale du casque peut en réduire les propriétés de protection.

ATTENTION. AVANT UTILISATION: LIRE TOUTES LES

INSTRUCTIONS OU RISQUE DE BLESSURES GRAVES OU DE

MORT. NE PAS ENLEVER L'ÉTIQUETTE.

1370537 Rev. 01/19 E

Models / Modelos / Modèles :

• This protective headwear is designed to absorb some of the energy of a blow through partial destruction of its component parts and, even though damage may not be readily apparent, any

protective headwear subjected to severe impact should be replaced.

• This protective headwear must not be painted or cleaned with

solvents. Any decals applied to the protective headwear must be compatible with the surface material and known not to affect adversely the characteristics of the materials used in the protective

headwear. • Any addition or structural modification may reduce the

protective properties afforded by this protective headwear.

WARNING! BEFORE USE: READ ALL INSTRUCTIONS OR RISK SERIOUS INJURY OR DEATH. DO NOT REMOVE LABEL.

• Esta gorra de protección está diseñada para absorber parte de la energía de un golpe a través de la destrucción parcial de sus componentes y, aunque el daño no sea aparente, debe reemplazarse cualquier gorro de protección que tenga un impacto severo. • Esta gorra de protección no debe pintarse ni limpiarse con disolventes. Las calcomanías aplicadas a los sombreros protectores deben ser compatibles con el material de la superficie y se sabe que no afectan adversamente las características de los materiales utilizados en los sombreros protectores.

• Cualquier adición o modificación estructural puede reducir las propiedades protectoras proporcionadas por esta protección para la cabeza.

ADVERTENCIA! ANTES DE USAR: LEA TODAS LAS INSTRUCCIONES O PELIGRO DE LESIONES GRAVES O LA MUERTE. NO QUITE LA ETIQUETA.

• Ce casque de sécurité est conçu pour absorber une partie du choc produit par un coup par la destruction partielle de ses composants. Même si l'endommagement n'est pas visible, tout casque de sécurité qui a subi un choc sévère devrait être remplacé. • Ce casque de sécurité ne doit pas être peint ni nettoyé à l'aide de solvants. Toute décalcomanie appliquée à ce casque doit être compatible avec le matériau de la calotte et être reconnue inoffensive pour les matériaux entrant dans la fabrication du casque. • Tout ajout au casque ou toute modification structurale du casque peut en réduire les propriétés de protection.

ATTENTION. AVANT UTILISATION: LIRE TOUTES LES INSTRUCTIONS OU RISQUE DE BLESSURES GRAVES OU DE MORT. NE PAS ENLEVER L'ÉTIQUETTE.

1370537 Rev. 01/19 E

1212

60345, 60346, 60347

FIG. C

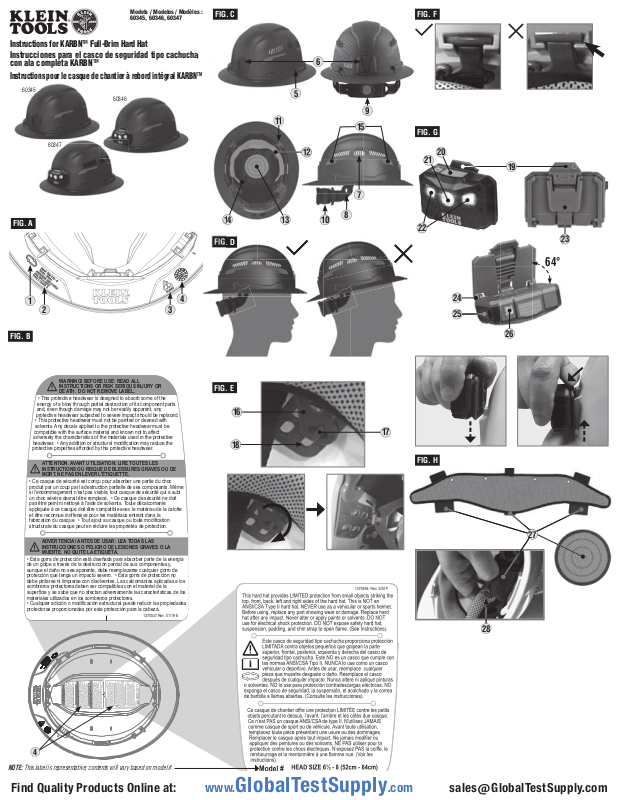

Instructions for KARBNTM Full-Brim Hard Hat Instrucciones para el casco de seguridad tipo cachucha

con ala completa KARBN Instructions pour le casque de chantier à rebord intégral KARBN

60345

60347

60346

FIG. F

FIG. G

FIG. A

FIG. B

2 3

14 13

FIG. D

64°

FIG. E

FIG. H

24 25

NOTE: This label is representative; contents will vary based on model #. NOTA: esta etiqueta es representativa; los contenidos variarán según el n.º del modelo #. REMARQUE: Cette étiquette est fournie à titre indicatif; son contenu varie en fonction du modèle #.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

1390419WEB Rev 09/20 A

Page 2

ENGLISH

GENERAL SPECIFICATIONS

• Shell material: PC/ABS composite

• Surface pattern: Polymer Hydro-dipped film

• Standards: Klein Tools Karbn

ISEA Z89.1-2014, CSA Z94.1-15:

• Class E non-vented hard hats have been tested up to 20kV. EN397:2012+A1:2012 (Clauses listed only):

• 5.2.4-Lateral Deformation (LD) EN12492:2012 (Listed clauses only):

• 4.2.1.2-Front Energy Absorption Capacity

• 4.2.1.3-Side Energy Absorption Capacity

• 4.2.1.4-Rear Energy Absorption Capacity

FRONT:

EN12492

• Fits: Head Sizes 6-1/2 to 8 (20-1/2 to 25 inches / 52 to 64 cm)

SYMBOLS ON PRODUCT (FIG. A)

Reverse donning logo

Compliant Standards, Class, Type, and Head Size information

Recycling Code and material type

Date of manufacture

There are two warning labels affixed to the inside of this hard hat.

understand, and follow these instructions to ensure safe operation. DO NOT REMOVE THESE LABELS.

hard hats comply with Type I ANSI/

TOP: Z89.1/Z94.1

BACK: EN12492

SIDES: EN12492

DEFORMATION: EN397

WARNING LABELS (FIG. B)

SUSPENSION AND OPTIONAL CHIN STRAP: Must be replaced after no

more than 12 months of use. ENTIRE HARD HAT: Entire Hard Hat must be replaced after no more

than 2 years of regular use, or 5 years from the date of manufacture, whichever comes first.

These are MAXIMUM useful service life guidelines. Regular inspection as detailed in the MAINTENANCE section above MUST be performed, and may result in possible earlier replacement.

NOTE: This replacement schedule is a guideline that assumes normal use and storage conditions for the hard hat. If the hard hat is exposed to temperature extremes, persistent sunlight, or chemicals, replacement may be required in a shorter time frame.

ACCESSORIES AND REPLACEMENT PARTS

Klein Tools hard hat accessories and replacement parts are available online or at major distributors:

• KHHSPN2: Premium Replacement Suspension

• KHHSWTBND2: Premium Sweatband (3-pack)

• KHHTOPPAD2: Premium Top Comfort Pad (3-pack)

• KHHSTRP: Chin Strap

• 56048: Rechargeable Auto-Off Headlamp (Spot/Flood/All-On)

• 56049: Rechargeable Light Array Headlamp (Flood only)

• 56062: Rechargeable Headlamp / Magnetic Work Light (Spot/Flood)

NOTE: KLEIN TOOLS CANNOT GUARANTEE THAT THIRD-PARTY ACCESSORIES WILL PERFORM OR FIT OPTIMALLY WITH KLEIN TOOLS HARD HATS.

Do not place hard hat or its accessories in the trash. Items must be properly disposed of in accordance with local

Read,

regulations. See www.epa.gov for additional information.

WARNINGS

READ ALL INSTRUCTIONS. FAILURE TO FOLLOW THESE WARNINGS AND INSTRUCTIONS MAY RESULT IN SERIOUS BODILY INJURY OR DEATH.

• This hard hat provides LIMITED protection from small objects striking

top, front, back, left and right sides of the hard hat. This is NOT an ANSI/CSA Type II hard hat.

• DO NOT expose suspension and padding to open flame.

• ELECTRICAL WARNING: Avoid areas where the chance of electrical

shock exists. Non-vented versions meet Class E requirements by providing limited electrical protection. Class C vented models provide NO electrical protection.

• If the hard hat has sustained an impact, dispose of it IMMEDIATELY,

even if damage is not visible.

• NEVER alter, puncture, modify or engrave the shell or the suspension.

• DO NOT use paints, solvents, chemicals, adhesives, gasoline or like

substances on this hard hat – doing so can lessen the protection offered against impact and penetration.

• DO NOT use this hard hat as a vehicular or recreational hard hat.

• DO NOT

store objects between the suspension and the shell, as the hard hat will not function as intended and can lessen the protection from impact and penetration.

• Exposure to direct sunlight, corrosive environments, and/or extreme temperatures below -40°F (-40°C) or above 120°F (49°C) can lessen the ability of the hard hat to withstand impact and penetration.

MAINTENANCE

HARD HAT CLEANING AND STORAGE

• Clean the hard hat and suspension with mild soap and water only. Rinse and wipe dry. Clean optional chin strap with damp cloth only. Store in a cool place.

• See SWEATBAND AND TOP COMFORT PAD section of the operating instructions (on other side) for additional maintenance information.

INSPECTION AND REPLACEMENT

Inspect the hard hat, including the suspension and shell, before and after each use:

• Check the Hard Hat’s shell for any cracks, breakage, discoloration, chalky appearance, or any other damage, excessive wear or unusual condition. These conditions may indicate reduced impact or penetration resistance and the Hard Hat must be replaced IMMEDIATELY.

• The suspension and optional chin strap should be checked for cracks, breaks, damaged stitching or any other damage, excessive wear or unusual condition. If any of these conditions exist, the suspension and optional chin strap must be replaced IMMEDIATELY.

• Always use genuine Klein Tools replacement parts. This product works as a system, and use of unauthorized suspensions may reduce the protection you receive from this hard hat.

Find Quality Products Online at: [email protected]

Universal accessory slots12Washable sweatband

Klein Tools accessory slots13Washable top comfort pad

Vents with shutter

(C-Class only) Pivot adjustment

Size adjustment knob

Rear neck pad

Suspension strap

anchor slots

All hard hats come with suspension pre-installed at factory settings. The suspension can be adjusted to ensure proper and secure fit to your head for maximum protection. Follow the steps below:

STEP 1: Turn the size adjustment knob the fit. Position the rear pad on the back of your head, closer to the neck. Dress any bandanna knots or ponytails over the rear neck pad 10.

STEP 2: Tighten by turning the until the hard hat is comfortable and snug. Move your head up, down and side-to-side gently, like you would normally, and make sure the hard hat stays on. Make sure that the hard hat is not angled forward or backward, but rests level on your head.

If the hard hat does not fit properly at the factory settings, you can further adjust the fit:

STEP 1: Free the suspension by turning the suspension bracket

approximately 90 degrees to free the bracket key17 from the

bracket key slots. STEP 2: Determine which slot

the bracket slots deeper in the hard hat will move it higher on the head and vice versa. Insert the bracket key17 and turn the bracket16 approximately 90 degrees to lock into place. Always match the settings on the left and right sides to prevent the suspension from sitting at an angle.

STEP 3: Verify the hard hat fits properly. Follow the steps in the FITTING section to ensure proper fit. Ensure that accessories you plan to use fit and function properly while maintaining the hard hat’s ability to perform its function optimally. Check with a qualified safety expert, if unsure.

NOTE: The suspension strap lengths are  xed and cannot be adjusted. DO NOT attempt to alter.

www.GlobalTestSupply.com

USEFUL LIFE

WARRANTY

DISPOSAL / RECYCLE

OPERATING INSTRUCTIONS

SEE OTHER SIDE.

FEATURE DETAILS (FIG.C)

Suspension straps

Re ective stickers

Suspension bracket

Bracket key

Bracket key slots

FITTING (FIG. D)

counterclockwise to loosen

size adjustment knob

ADJUSTMENTS (FIG. E)

you want to reattach to. Using

clockwise

SUSPENSION REPLACEMENT (FIG. F)

STEP 1: Place your forefinger under the strap anchor, and your

thumb over the anchor slot11. Push up with forefinger using enough force to release the anchor from the slot. Do this for all anchor slots (4 total).

straps to free the anchor. This could permanently damage the straps, preventing them from performing as intended.

STEP 2: Make any height adjustments on the new suspension

before installation. STEP 3: Push down each anchor until a click is heard and the

anchor cannot be pushed down any further. Do this for all 4 anchors.

NOTE: DO NOT use sharp tools that may damage the

anchors, or pull on the straps to secure the anchors.

STEP 4: Check proper installation by pushing up on all 4 anchor

bases. The anchors should remain fully seated in their slots. If not, repeat STEP 3.

STEP 5: Verify the hard hat fits properly. Follow the steps in the FITTING section to ensure proper fit. Also ensure that accessories you plan to use fit and function properly while maintaining the hard hat’s ability to perform optimally.

NOTE: DO NOT pull on the suspension

SWEATBAND AND TOP COMFORT PAD (FIG.H)

Klein Tools Karbn and top comfort pad made of evaporative material designed not only to wick away sweat, but to also enhance cooling. Simply take the sweatband or top pad and wet, shake to remove all excess water and install for extended periods of cooling. Both are machine washable in a normal wash cycle. Do NOT wash with bleach or with detergents containing bleach. Machine dry on normal or low heat setting only.

The sweatband and top comfort pad can be easily removed and reinstalled on the suspension:

• The top comfort pad is held in place by a single hook-and-loop

pad

• The sweatband is held in place by four suspension hooks three hook-and-loop pads simply detach all hook-and-loop pads and slide the sweatband off the suspension hooks.

hard hats come with an advanced sweatband

on the side and front. To remove,

and

VENTS (C-CLASS ONLY)

Klein Tools Class C hard hats have vents and shutters on both sides. The vents can be adjusted by simply sliding the shutter

tabs

up or down.

The vents and shutters will NOT prevent vapors, liquids, or

debris smaller than the vents from entering the hard hat.

56048 HEADLAMP (FIG.G)

Klein Tools’ 56048 Rechargeable Headlamp provides three modes: 22-hour floodlight; 12-hour focused spotlight, 400 lumen All-On mode. 56048 features an LED battery gauge that indicates remaining battery life, and an auto-off sensor that turns off the headlamp in bright light or outdoors where additional headlamp lighting is not needed, to extend battery life.

Release tab

On/Off/Mode button

Spot light

Flood lights

The 56048 can be attached to both the front or back of the hard hat via the Klein Tools accessory slot. It can be tilted up to 64 degrees on the hard hat and stand alone as a work light.

To install the headlamp onto a Klein hard hat, align the pivoting mount

with the Klein Tools accessory slot6 on the hard hat and

push down until the headlamp clicks securely into place. To remove the headlamp, press forward on the Release Tab

and lift the headlamp out of the accessory slot.

Bracket

Pivoting mount

Charging port cover

Light sensor

REFLECTIVE STICKERS (FIG. C)

Klein Tools Karbn These have been tested and found compatible with this hard hat.

WARNING: Klein Tools DOES NOT approve the application of stickers, hot stamps, inks, and foils that have metallic content to this hard hat by end users. Such modi cations can alter the performance of the hard hat.

hard hats come with reflective stickers15 installed.

Page 3

ESPAÑOL

ESPECIFICACIONES GENERALES

• Material del casquete: compuesto PC/ABS

• Patrón de la super cie: película de polímero hidroimpresa

• Normas: los cascos de seguridad tipo cachucha Karbn™ de Klein Tools

cumplen con las normas ANSI/ISEA Z89.1-2014 Tipo I y CSA Z94.1-15:

• Los cascos de seguridad tipo cachucha sin ventilación ClaseE han sido sometidos a pruebas de hasta 20kV.

EN397:2012+A1:2012 (cláusulas mencionadas únicamente):

• 5.2.4 Deformación lateral (LD)

EN12492:2012 (Cláusulas mencionadas únicamente):

• 4.2.1.2 Capacidad de absorción de energía de la parte frontal

• 4.2.1.3 Capacidad de absorción de energía de la parte lateral

• 4.2.1.4 Capacidad de absorción de energía de la parte posterior

PARTE FRONTAL: EN12492

PARTE SUPERIOR: Z89.1/Z94.1

PARTE POSTERIOR: EN12492

PARTE LATERAL: EN12492

DEFORMACIÓN: EN397

• Se adapta a: tamaños de cabeza de 6-1/2 a 8 (20-1/2" a 25" / 52 a 64cm)

SÍMBOLOS EN EL PRODUCTO (FIG. A)

Logotipo de colocación inversa

Información sobre normas con las que cumple, clase, tipo y

tamañodecabeza Código de reciclaje y tipo de material

Fecha de fabricación

ETIQUETAS DE ADVERTENCIA (FIG. B)

Hay dos etiquetas de advertencia pegadas en el interior de este casco de seguridad tipo cachucha. garantizar un funcionamiento seguro. NO RETIRE ESTAS ETIQUETAS.

Lea, comprenda y siga estas instrucciones para

ADVERTENCIAS

LEA TODAS LAS INSTRUCCIONES. NO SEGUIR ESTAS ADVERTENCIAS E INSTRUCCIONES PUEDE CAUSAR LESIONES PERSONALES GRAVES O INCLUSO LA MUERTE.

• Este casco de seguridad proporciona protección LIMITADA contra golpes de objetos pequeños en las partes superior, frontal, posterior y lateral del casco. Este NO es un casco de seguridad que cumple con las normas ANSI/ CSA TipoII.

• NO exponga la suspensión ni el acolchado a llamas abiertas.

• ADVERTENCIA DE ELECTRICIDAD: evite las áreas donde exista la posibilidad

de recibir choques eléctricos. Las versiones de casco sin ventilación cumplen con los requisitos de ClaseE al brindar una protección eléctrica limitada. Los modelos de casco ClaseC NO brindan protección eléctrica.

• Si el casco ha sufrido un impacto, deséchelo DE INMEDIATO, incluso si el daño no es visible.

• NUNCA altere, perfore, modifique o grabe el casquete o la suspensión.

• NO use pinturas, solventes, productos químicos, adhesivos, gasolina o

sustancias similares en este casco, ya que esto puede reducir la protección que ofrece contra el impacto y la penetración.

• NO use este casco para conducir o con fines recreativos.

almacene objetos entre la suspensión y el casquete, ya que el casco de

• NO

seguridad no funcionará como debe y se puede reducir la protección contra el impacto y la penetración.

• La exposición a la luz solar directa, ambientes corrosivos y/o temperaturas extremas por debajo de -40°F (-40°C) o superiores a 120°F (49°C) pueden reducir la capacidad del casco de seguridad para resistir el impacto y la penetración.

MANTENIMIENTO

LIMPIEZA Y ALMACENAMIENTO DEL CASCO

• Limpie el casco de seguridad y la suspensión únicamente con agua y jabón suave. Enjuague y seque con un paño. Limpie la correa de barbilla opcional únicamente con un paño húmedo. Almacene en un lugar fresco.

• Consulte la sección BANDA ABSORBENTE DE SUDOR Y ALMOHADILLA SUPERIOR CÓMODA de las instrucciones de funcionamiento (en el reverso) para obtener información adicional sobre el mantenimiento.

INSPECCIÓN Y REEMPLAZO

Inspeccione el casco de seguridad, incluyendo la suspensión y el casquete, antes y después de cada uso:

• Revise el casquete del casco de seguridad para detectar grietas, roturas, decoloración, apariencia blanquecina o cualquier otro daño, desgaste excesivo o condición inusual. Estas condiciones pueden indicar una reducción en la resistencia al impacto o la penetración, y el casco debe reemplazarse INMEDIATAMENTE.

• Se debe verificar la suspensión y la correa de barbilla opcional para detectar grietas, roturas, costuras dañadas o cualquier otro daño, desgaste excesivo o condición inusual. Si se presenta alguna de estas condiciones, la suspensión y la correa de barbilla opcional deben reemplazarse INMEDIATAMENTE.

• Utilice siempre piezas de repuesto originales de Klein Tools. Este producto funciona como un sistema, por lo que el uso de suspensiones no autorizadas puede reducir la protección provista por este casco de seguridad.

Find Quality Products Online at: [email protected]

SUSPENSIÓN Y CORREA DE BARBILLA OPCIONAL: deben reemplazarse después de 12meses de uso.

TODO EL CASCO DE SEGURIDAD: debe reemplazarse después de 2años de uso frecuente, o a los 5años desde la fecha de fabricación, lo que ocurra primero.

Estas son las pautas de vida útil MÁXIMA. Se DEBEN realizar inspecciones frecuentes como se indica en la sección MANTENIMIENTO de arriba, y puede resultar en un posible reemplazo anticipado.

NOTA: este programa de reemplazo es una pauta que supone condiciones normales de uso y almacenamiento del casco. Si el casco de seguridad está expuesto a temperaturas extremas, luz solar continua o productos químicos, puede ser necesario reemplazarlo en un periodo más corto.

ACCESORIOS Y PIEZAS DE REPUESTO

Los accesorios y piezas de repuesto para cascos de seguridad tipo cachucha de Klein Tools están disponibles en línea o con los principales distribuidores:

• KHHSPN2: Suspensión de repuesto de calidad superior

• KHHSWTBND2: Banda absorbente de sudor de calidad superior (paquete de

3unidades)

• KHHTOPPAD2: Almohadilla superior cómoda de calidad superior (paquete de

3unidades)

• KHHSTRP: Correa de barbilla

• 56048: Luz frontal recargable de apagado automático (Luz enfocada/Luz de

proyección/Todas las luces encendidas)

• 56049: Luz frontal con matriz de luz recargable (Luz de proyección únicamente)

• 56062: Luz frontal recargable / Luz de trabajo magnética (Luz enfocada/Luz

de proyección)

NOTA: KLEIN TOOLS NO PUEDE GARANTIZAR QUE LOS ACCESORIOS DE TERCEROS FUNCIONEN O SE ADAPTEN DE MANERA ÓPTIMA A LOS CASCOS DE SEGURIDAD DE KLEIN TOOLS.

No arroje el casco de seguridad tipo cachucha ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Consulte www.epa.gov para obtener más información.

INSTRUCCIONES DE FUNCIONAMIENTO

DETALLES DE LAS CARACTERÍSTICAS (FIG. C)

Ranuras para accesorios

universales Ranuras para accesorios de

Klein Tools Ori cios de ventilación con

rejilla (ClaseC solamente) Ajuste de giro

Perilla para ajustar el tamaño16Soporte de suspensión

Almohadilla para la nuca

Ranuras de anclaje de la

correa de suspensión

Todos los cascos de seguridad cuentan con suspensión preinstalada con ajuste de fábrica. La suspensión se puede ajustar para garantizar un ajuste correcto y seguro a su cabeza para máxima protección. Siga los pasos a continuación:

PASO 1: gire la perilla de ajuste de tamaño del reloj para aflojar el ajuste. Coloque la almohadilla trasera en la parte posterior de su cabeza, más cerca de la nuca. Los nudos de paliacate o colas de caballo deben ir sobre la almohadilla posterior para la nuca

PASO 2: ajuste girando la las agujas del reloj hasta que el casco tenga un ajuste cómodo y ceñido. Mueva su cabeza hacia arriba, hacia abajo y hacia los lados suavemente, como lo haría normalmente, y asegúrese de que su casco se mantenga ajustado. Asegúrese de que el casco no esté inclinado hacia adelante o hacia atrás, sino que quede nivelado en su cabeza.

Si el casco no se adapta correctamente al ajuste de fábrica, puede adecuar aún más el ajuste:

PASO1: libere la suspensión girando el soporte de suspensión aproximadamente 90grados para liberar el bloqueo de soporte17 de las ranuras del bloqueo de soporte.

PASO2: defina la ranura de soporte que se encuentran más al interior del casco, este se desplazará hacia arriba en la cabeza y viceversa. el soporte Siempre haga coincidir los ajustes en los lados izquierdo y derecho para evitar que la suspensión permanezca en un ángulo.

PASO3: verifique que el casco se ajusta adecuadamente. Siga los pasos en la sección AJUSTES para asegurar un ajuste adecuado. Asegúrese de que los accesorios que planee usar se adapten y funcionen adecuadamente mientras se mantiene la capacidad del casco para cumplir con su función de manera óptima. Si no está seguro, verifique con un experto en seguridad calificado.

NOTA: Las longitudes de la correa de suspensión son  jas y no se pueden ajustar. NO intente ajustarlas.

www.GlobalTestSupply.com

aproximadamente 90grados para bloquearlo en su posición.

VIDA ÚTIL

GARANTÍA

ELIMINACIÓN/RECICLAJE

VER EN EL REVERSO.

SERVICIO AL CLIENTE

Banda absorbente de sudor

lavable Almohadilla superior cómoda

lavable Correas de suspensión

Adhesivos re ectantes

Bloqueo de soporte

Ranuras del bloqueo de soporte

AJUSTE (FIG. D)

en sentido contrario a las agujas

perilla para ajustar el tamaño

AJUSTES (FIG. E)

que desee volver a calzar. Al usar las ranuras

Inserte el bloqueo de soporte17 y gire

en sentido a

SUSPENSIÓN DE REPUESTO (FIG. F)

PASO 1: coloque su dedo índice debajo del anclaje de la correa y su pulgar

sobre la ranura de anclaje empleando la fuerza suficiente para liberar el anclaje de la ranura. Haga esto con todas las ranuras de anclaje (son 4 en total).

de las correas de la suspensión para liberar el anclaje. Esto podría dañar permanentemente las correas, evitando que funcionen de forma prevista.

PASO 2: realice cualquier ajuste de altura en la nueva suspensión antes

de la instalación. PASO 3: empuje cada anclaje hacia abajo hasta que se escuche un clic y

no se pueda empujar el anclaje más hacia abajo. Haga esto con todos los 4anclajes.

NOTA: NO utilice herramientas a ladas que puedan dañar

los anclajes, ni jale de las correas para asegurarlos.

PASO 4: verifique que se haya instalado correctamente empujando hacia

arriba las 4bases de anclaje. Los anclajes deben permanecer correctamente colocados en sus ranuras. Si no lo están, repitan el PASO 3.

PASO 5: verifique que el casco se ajusta adecuadamente. Siga los pasos en la sección AJUSTES para asegurar un ajuste adecuado. Además, asegúrese de que los accesorios que planea usar se adapten y funcionen correctamente, a la vez que permiten que el casco de seguridad tipo cachucha tenga un desempeño óptimo.

. Empuje hacia arriba con el dedo índice

NOTA: NO jale

BANDA ABSORBENTE DE SUDOR Y ALMOHADILLA

SUPERIOR CÓMODA (FIG. H)

Los cascos de seguridad tipo cachucha Karbn™ de Klein Tools vienen con una avanzada banda absorbente de sudor y una almohadilla superior cómoda fabricadas con un material evaporativo diseñado no solo para absorber el sudor, sino también para mejorar la frescura. Simplemente tome la banda absorbente de sudor o la almohadilla superior y humedézcala, luego agítela para retirar el exceso de agua y colóquela para disfrutar un periodo extendido de frescura. Ambas son lavables a máquina bajo un ciclo de lavado normal. NO las lave con blanqueador ni con detergentes que lo contengan. Séquelas a máquina solo a temperatura normal o baja.

La banda absorbente de sudor y la almohadilla superior cómoda se pueden retirar y volver a colocar fácilmente en la suspensión:

• La almohadilla superior cómoda se mantiene en su lugar mediante una sola almohadilla de velcro

• La banda absorbente de sudor se mantiene en su lugar con cuatro ganchos de suspensión frente y a los lados. Para quitarla, simplemente desprenda todas las almohadillas de velcro y retire la banda absorbente de sudor de los ganchos de suspensión.

y tres almohadillas de velcro 27,

en el

ORIFICIOS DE VENTILACIÓN (CLASEC SOLAMENTE)

Los cascos de seguridad tipo cachucha ClaseC cuentan con orificios de ventilación y rejillas en ambos lados. Los orificios de ventilación se pueden ajustar simplemente deslizando las rejillas 7 hacia abajo o hacia arriba.

Los ori cios y las rejillas NO evitarán que vapores, líquidos o

residuos de menor tamaño ingresen en el casco.

LUZ FRONTAL 56048 (FIG.G)

La luz frontal recargable de Klein Tools (56048) ofrece tres modos: luz de proyección por 22horas; luz enfocada por 12horas, y modo con todas las luces encendidas de 400lúmenes. La luz frontal 56048 cuenta con un indicador de baterías LED que muestra la vida útil restante de la batería, y un sensor de apagado automático que apaga la luz frontal en condiciones de mucha luz o en el exterior, donde no se necesita iluminación adicional de la luz frontal, con el fin de prolongar la vida útil de la batería.

Lengüeta de liberación23Soporte

Botón de modo/encendido/

apagado Luz enfocada

Luces de proyección

La luz frontal 56048 puede sujetarse tanto en la parte frontal como en la parte posterior del casco de seguridad a través de la ranura para accesorios de Klein Tools. Puede inclinarse hasta 64° sobre el casco de seguridad y de forma independiente como luz de trabajo.

Para instalar la luz frontal en el casco de seguridad tipo cachucha de Klein, alinee el soporte giratorio del casco y empuje hacia abajo hasta que se escuche un clic y la luz frontal esté firmemente en su lugar.

Para retirar la luz frontal, presione hacia abajo la lengüeta de liberación levante la luz frontal de la ranura para accesorios.

Soporte giratorio

Cubierta del puerto de carga

Sensor de luz

con la ranura para accesorios de Klein Tools

, y

ADHESIVOS REFLECTANTES (FIG. C)

Los cascos de seguridad tipo cachucha Karbn™ de Klein Tools vienen con adhesivos reflectantes15 instalados. Estos han sido probados y son compatibles con este casco de seguridad tipo cachucha.

ADVERTENCIA: Klein Tools NO aprueba que los usuarios  nales apliquen adhesivos, estampados en caliente, impresiones en tinta y cintas que tengan contenido metálico en este casco de seguridad tipo cachucha. Dichas modi caciones pueden alterar el rendimiento del casco.

Page 4

FRANÇAIS

CARACTÉRISTIQUES GÉNÉRALES

• Coque: mélange de polycarbonate et de plastique ABS

• Motif de la surface: peinture fluide sur pellicule de polymère

• Normes: Les casques de chantier Karbn

normes ANSI/ISEAZ89.1-2014 et CSAZ94.1-15 pour les casques de typeI:

• Les casques de chantier non ventilés de classeE ont été testés jusqu’à 20kV. EN397:2012+A1:2012 (articles énumérés seulement):

• 5.2.4– Déformation latérale EN12492:2012 (articles énumérés seulement):

• 4.2.1.2– Capacité d’absorption des chocs frontaux

• 4.2.1.3– Capacité d’absorption des chocs latéraux

• 4.2.1.4– Capacité d’absorption des chocs arrière

de KleinTools sont conformes aux

DESSUS: Z89.1/Z94.1

ARRIÈRE: EN12492

AVANT: EN12492

CÔTÉS: EN12492

COIFFE ET MENTONNIÈRE (OPTIONNELLE): À remplacer après un maximum

de 12mois d’utilisation. CASQUE ENTIER: Le casque en entier doit être remplacé après un maximum de

2ans d’utilisation régulière, ou de 5ans après sa date de fabrication, le premier des deux prévalant.

Ces directives indiquent les durées de vie utile MAXIMALES. Vous DEVEZ également réaliser une inspection régulière du produit, conformément aux instructions de la sectionENTRETIEN, qui pourrait mener à un remplacement précoce du produit.

REMARQUE: Ces délais pour le remplacement tiennent compte d’une utilisation et d’un entreposage normaux. Si le casque est exposé à des températures extrêmes, à un ensoleillement constant ou à des produits chimiques, un remplacement précoce pourrait être nécessaire.

ACCESSOIRES ET PIÈCES DE RECHANGE

DÉFORMATION: EN397

• Convient à: Têtes de taille 61/2 à 8 (52 à 64cm [201/2 à 25po])

SYMBOLES SUR LE PRODUIT (FIG.A)

Symbole de port devant-derrière

Renseignements sur la conformité aux normes, la classe, le type et les

tailles de tête Code de recyclage et type de matériau

Date de fabrication

ÉTIQUETTE D’AVERTISSEMENT (FIG. B)

Deux étiquettes d’avertissement sont fixées à l’intérieur de ce casque de chantier. une utilisation sécuritaire du casque. NE RETIREZ PAS CES ÉTIQUETTES.

Veuillez lire, comprendre et suivre ces instructions afin de garantir

AVERTISSEMENTS

VEUILLEZ LIRE TOUTES LES INSTRUCTIONS. LEUR NON-RESPECT RISQUE D’ENTRAÎNER DES BLESSURES CORPORELLES GRAVES OU LA MORT.

• Ce casque de chantier offre une protection LIMITÉE contre les petits objets percutant le dessus, l’avant, l’arrière et les côtés du casque. Ce N’EST PAS un casque de chantier ANSI/CSA de typeII.

• N’EXPOSEZ PAS la coiffe et le rembourrage à une flamme nue.

• AVERTISSEMENT DE CHOCS ÉLECTRIQUES: Évitez les endroits présentant

des risques de chocs électriques. Les modèles non ventilés répondent aux exigences de la classeE et offrent une protection limitée contre les chocs électriques. Les modèles ventilés de classeC n’offrent AUCUNE protection contre les chocs électriques.

• Si le casque de chantier a subi un choc, jetez-le IMMÉDIATEMENT, même si aucun dommage n’est visible.

• NE MODIFIEZ JAMAIS

coquille ou la coiffe.

• N’UTILISEZ PAS de peintures, de solvants, de produits chimiques, d’adhésifs, d’essence ou de substances semblables sur ce casque de chantier; vous risqueriez de réduire la protection contre les chocs et la pénétration.

• N’UTILISEZ PAS ce casque de chantier en guise de protection à bord d’un véhicule ou pour pratiquer un sport.

• N’INSÉREZ PAS

fonctionnement du casque de chantier et réduirait la protection contre les chocs et la pénétration.

• L’exposition du casque à la lumière directe du soleil, à des environnements corrosifs et à des températures extrêmes de moins de -40°C (-40°F) ou de plus de 49°C (120°F) peut réduire sa résistance aux chocs et à la pénétration.

ce casque, ne le percez pas et ne gravez rien sur la

d’objets entre la coiffe et la coquille, ce qui nuirait au

Des accessoires et des pièces de rechange de casques de chantier sont offerts en ligne et auprès des principaux distributeurs:

• KHHSPN2: Coiffe de rechange de qualité supérieure;

• KHHSWTBND2: Bandeaux antisudation de qualité supérieure (pqt de 3);

• KHHTOPPAD2: Coussinets de confort de qualité supérieure (pqt de 3);

• KHHSTRP: Mentonnière;

• 56048: Lampe frontale rechargeable à arrêt automatique (faisceau concentré,

éclairage général ou éclairage amplifié);

• 56049: Lampe frontale rechargeable à large spectre (éclairage général

seulement);

• 56062: Lampe frontale rechargeable ou lampe de travail aimantée (faisceau

concentré ou éclairage général).

REMARQUE: KLEINTOOLS NE PEUT GARANTIR LE FONCTIONNEMENT ET LA COMPATIBILITÉ DES ACCESSOIRES DE TIERS UTILISÉS AVEC SES CASQUES DE CHANTIER.

Ne mettez pas le casque de chantier et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez le site

www.epa.gov.

CARACTÉRISTIQUES DÉTAILLÉES (FIG.C)

Fentes universelles pour

accessoires Fentes pour accessoires

KleinTools Fentes d’aération munies d’un obturateur

(classeCuniquement) Ajustement du pivot

Bouton d’ajustement de

lataille Coussinet cervical arrière

Fentes d’ancrage des

sangles de coiffe

ENTRETIEN

NETTOYAGE ET ENTREPOSAGE DU CASQUE DE CHANTIER

• Nettoyez uniquement le casque de chantier et la coiffe avec de l’eau et un savon doux. Rincez-le et essuyez-le. Nettoyez uniquement la mentonnière (optionnelle) avec un chiffon humide. Entreposez le casque dans un endroit frais.

• Consultez la section BANDEAU ANTISUDATION ET COUSSINET DE CONFORT des instructions d’utilisation (au verso) pour en savoir plus sur l’entretien.

INSPECTION ET REMPLACEMENT

Inspectez le casque de chantier, y compris sa coiffe et sa coquille, avant et après chaque utilisation:

• Examinez la coquille pour y déceler des signes de fissures, de ruptures, de décoloration ou d’apparence crayeuse et tout autre signe de dommage, d’usure excessive ou d’état inhabituel. Un casque présentant de tels signes est potentiellement moins résistant aux chocs ou à la pénétration et doit être remplacé IMMÉDIATEMENT.

• La coiffe et la mentonnière (optionnelle) doivent être examinées pour y déceler des signes de fissures, de ruptures ou de coutures endommagées et tout autre signe de dommage, d’usure excessive ou d’état inhabituel. Si de tels signes sont présents, la coiffe et la mentonnière (optionnelle) doivent être remplacées IMMÉDIATEMENT.

• Utilisez toujours des pièces de rechange KleinTools authentiques. Ce produit fonctionne comme un tout: l’utilisation d’une coiffe non autorisée risque de réduire la protection offerte par le casque.

Find Quality Products Online at: [email protected]

Tous les casques de chantier sont équipés d’une coiffe préinstallée réglée en usine. La coiffe peut être ajustée à votre tête pour offrir une protection optimale. Suivez les étapes suivantes:

ÉTAPE1: Tournez le bouton d’ajustement de la taille desserrer la coiffe. Placez le coussin cervical à l’arrière de votre tête, plus près du cou. Le cas échéant, placez votre nœud de foulard ou votre queue de cheval par-dessus le coussin cervical arrière

ÉTAPE2: Resserrez la coiffe en tournant le en sens horaire jusqu’à ce que le casque de chantier tienne fermement et confortablement. Bougez votre tête doucement, de haut en bas et de gauche à droite, comme vous le feriez normalement, pour vous assurer que le casque reste bien en place. Assurez-vous que le casque est bien droit par rapport à votre tête, c’est-à-dire qu’il n’est pas penché vers l’avant ni vers l’arrière.

Si les réglages en usine du casque de chantier ne conviennent pas, vous pouvez les ajuster:

ÉTAPE1: Dégagez la coiffe en tournant le support de coiffe environ 90° de façon à dégager l’ancrage du support se trouve.

ÉTAPE2: Déterminez la nouvelle fente une fente se trouvant plus près du fond du casque, la coiffe remonte, et vice-versa. Insérez l’ancrage de support environ 90° de façon à le fixer en place. Effectuez toujours les mêmes réglages sur la droite et la gauche du casque pour éviter que la coiffe ne penche sur un côté.

ÉTAPE3: Assurez-vous que le casque est bien ajusté. Suivez les étapes décrites à la section ESSAYAGE pour vous assurer que l’ajustement est adéquat. Assurez-vous que les accessoires que vous comptez ajouter fonctionnent et s’ajustent adéquatement, et qu’ils ne nuisent pas au fonctionnement optimal du casque. Dans le doute, consultez un expert qualifié en matière de sécurité.

REMARQUE: La longueur des sangles de coiffe est  xe et ne peut être réglée. NE TENTEZ PAS de la modi er.

www.GlobalTestSupply.com

DURÉE DE VIE UTILE

GARANTIE

MISE AU REBUT/RECYCLAGE

INSTRUCTIONS D’UTILISATION

CONSULTEZ LE VERSO.

Bandeau antisudation lavable

Coussinet de confort lavable

Sangles de coiffe

Autocollants ré échissants

Support de coiffe

Ancrage du support

Fentes pour l’ancrage du support

ESSAYAGE (FIG. D)

en sens antihoraire pour

bouton d’ajustement de la taille

AJUSTEMENTS (FIG. E)

à utiliser. En optant pour

et tournez le support16 sur

sur

de la fente où il

REMPLACEMENT DE LA COIFFE (FIG. F)

ÉTAPE1: Placez votre index sous l’ancrage des sangles, et votre

pouce sur la fente d’ancrage11. Poussez vers le haut avec votre index, suffisamment fort pour dégager l’ancrage de la fente. Faites de même avec toutes les fentes d’ancrage (quatreen tout).

PAS sur les sangles de coiffe pour libérer l’ancrage. Vous pourriez endommager les sangles de façon permanente, ce qui nuirait à leur fonctionnement normal.

ÉTAPE2: Avant d’installer la coiffe, ajustez sa hauteur. ÉTAPE3: Enfoncez un ancrage dans sa fente jusqu’à ce que vous

entendiez un clic et que vous ne puissiez plus l’enfoncer davantage. Faites de même avec les quatreancrages.

d’outils pointus qui risqueraient d’endommager les ancrages, et évitez de tirer sur les sangles pour  xer les ancrages.

ÉTAPE4: Assurez-vous que la coiffe est bien installée en poussant sur la

base des quatreancrages. Les ancrages doivent rester bien enfoncés dans leur fente. Dans le cas contraire, refaites l’ÉTAPE3.

ÉTAPE5: Assurez-vous que le casque est bien ajusté. Suivez les étapes décrites à la section ESSAYAGE pour vous assurer que l’ajustement est adéquat. Assurez-vous également que les accessoires que vous comptez ajouter s’ajustent et fonctionnent adéquatement, et qu’ils ne nuisent pas au fonctionnement optimal du casque.

REMARQUE: NE TIREZ

REMARQUE: N’UTILISEZ PAS

BANDEAU ANTISUDATION

ET COUSSINET DE CONFORT (FIG.H)

Les casques de chantier KarbnTM de KleinTools sont équipés d’un bandeau antisudation et d’un coussinet de confort de pointe faits d’un matériau favorisant l’évaporation et conçu non seulement pour chasser la sueur, mais aussi pour améliorer le refroidissement. Il suffit de prendre le bandeau ou le coussinet, de les mouiller, de les secouer pour éliminer tout excès d’eau et de les installer pour profiter d’un refroidissement prolongé. Ces accessoires sont lavables à la machine à cycle normal. NE LES LAVEZ PAS avec de l’eau de javel ou un détergent contenant du javellisant. Séchez à la machine en utilisant uniquement un réglage normal ou à basse température.

Le bandeau antisudation et le coussinet de confort peuvent être retirés et réinstallés facilement sur la coiffe:

• Le coussinet de confort est maintenu en place par un seul coussinet autoagrippant

• Le bandeau antisudation est maintenu en place par quatre crochets et trois coussinets autoagrippants 27, bandeau. Pour retirer le bandeau antisudation, détachez simplement les coussinets autoagrippants et glissez le bandeau hors des crochets.

situés sur les côtés et à l’avant du

FENTES D’AÉRATION (CLASSEC UNIQUEMENT)

Les casques de chantier de classeC de KleinTools sont pourvus de fentes d’aération munies d’un obturateur sur les deux côtés. Les fentes d’aération peuvent être ajustées simplement en glissant les languettes de l’obturateur

plus  ns que les fentes d’aération de pénétrer le casque.

vers le haut ou le bas.

L’obturateur N’EMPÊCHE PAS les vapeurs, les liquides et les débris

LAMPE FRONTALE 56048 (FIG.G)

La lampe frontale rechargeable56048 de KleinTools offre trois modes: un éclairage général pendant 22heures, un faisceau concentré pendant 12heures et un éclairage amplifié à 400lumens. Le modèle56048 est équipé d’un voyant DEL indiquant l’autonomie de la batterie et, afin de prolonger cette dernière, il comprend un capteur d’arrêt automatique qui éteint la lampe frontale dans des conditions de forte luminosité ou à l’extérieur, lorsqu’un éclairage frontal supplémentaire n’est pas nécessaire.

Languette de dégagement23Support

Bouton marche/arrêt/mode24Fixation pivotante

Faisceau concentré

Éclairage général

La lampe frontale56048 peut être fixée à l’avant ou à l’arrière du casque de chantier grâce à la fente pour accessoires de KleinTools. Elle peut être inclinée jusqu’à 64° sur le casque et servir séparément comme lampe de travail.

Pour installer la lampe frontale sur un casque de chantier de Klein, alignez la fixation pivotante le casque et poussez jusqu’à ce qu’un clic se fasse entendre.

Pour retirer la lampe frontale, poussez sur la languette de dégagement dégagez la lampe frontale de la fente pour accessoires.

avec la fente pour accessoires6 de KleinTools située sur

Capuchon du port de recharge

Capteur de luminosité

AUTOCOLLANTS RÉFLÉCHISSANTS (FIG.C)

Les casques de chantier KarbnTMde KleinTools comportent des autocollants réfléchissants de chantier.

d’autocollants, de marquages à chaud, d’encres et de feuilles métalliques sur ce casque de chantier par les utilisateurs  naux. De telles modi cations peuvent in uencer l’ef cacité du casque de chantier.

. Ceux-ci ont été testés et jugés compatibles avec ce casque

AVERTISSEMENT: KleinTools N’APPROUVE PAS l’application

, puis
