Royal Flush Eco

Dunstabzugshaube Range Hood Campana extractora Hotte aspirante Cappa aspirante

10032863 10034330

Page 2

Page 3

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Sicherheitshinweise 4 Montage 6 Bedienfeld 11

Reinigung und Pege 13

Fehlerbehebung 15 Hinweise zur Entsorgung 16 Konformitätserklärung 16

TECHNISCHE DATEN

Artikelnummer 10032863 10034330

Stromversorgung 220-240 V ~ 50 Hz

English 17 Français 31 Español 45 Italiano 59

Page 4

SICHERHEITSHINWEISE

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.

• Die Montagearbeiten dürfen nur von einem Elektrofachmann oder einer Fachkraft durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung (V) und Frequenz (Hz) ihrer Stromversorgung entsprechen.

• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation entstehen, übernehmen wir keine Haftung.

• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.

• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.

• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient arbeitet.

• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.

• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.

• Verwenden Sie unter der Abzugshaube kein offenes Feuer.

• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder einen Fachbetrieb.

• Kinder ab 8 Jahren, psychisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für Sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden. Achten Sie darauf, dass Kinder nicht mit dem Gerät spielen. Kinder ab 8 Jahren dürfen das Gerät nur unter Aufsicht reinigen.

• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,

einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt

werden.

• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden sein.

• Flambieren Sie nicht unter der Abzugshaube.

• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.

Wichtige Hinweise zur Installation

• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zurückführen).

• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

Page 5

Wichtige Hinweise zum Abluftbetrieb

WARNUNG

Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten, wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer) beziehen die Luft aus dem Raum und führen Sie durch ein Abluftrohr oder eine Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen, ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.

• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie wenn durch nichtverschließbare Öffnungen in Türen und Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung nennen.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

WARNUNG

Brandgefahr durch Funken ug! Installieren Sie die Abzugshaube nur

über einer Feuerstätte für feste Brennstoffe (wie z.B. Holz oder Kohle), wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.

Page 6

MONTAGE

Bei der Montage muss der Mindestabstand zwischen Kochfeld und Haube exakt eingehalten und die Schritte und die zusätzlichen Hinweise beachtet werden.

Beri der Ausführung der Abluft ins Freie (A- siehe auch Montagehinweise), werden die Dämpfe über einen am Anschlussring befestigten Abluftschlauch abgesaugt.

Der Durchmesser des Abluftschlauches muss dem des Anschlussringes entsprechen. Wird ein Rauch-Rückschlagventil eingesetzt oder geplant, ist zu prüfen, ob es sich nach dem Einbau des Abluftschlauches frei öffnen und schließen lässt. Die Dunstabzugshaube kann mit einer (oben) oder zwei (oben und hinten) Dunstabzugsöffnungen ausgestattet werden.

Die Haube wird in der Regel zunächst für die Verwendung der oberen Dunstabzugsöffnung als Dunstabzugshaube ausgerüstet. Nicht benötigte Öffnungen müssen mit einer Kunststoffabdeckung versehen sein. Diese Kunststoffabdeckung lässt sich durch ein einfaches Drehen gegen den Uhrzeigersinn abnehmen und optional auf eine andere Öffnung, die nicht benötigt wird, platzieren.

Abmessungen

1 0 9

6 1 1

4 6 2

6 0

330

1 0 8

725

8 8

6 1 0

5 4 2

2 8 0

5 9 2

4 0

245

280

2 8 0

Page 7

Verwendung der Dunstabzugshaube als Ablufthaube (mit Abluft nach außen)

Wenn die Dunstabzugshaube werkseitig mit einem Aktivkohlelter ausgestattet ist,

muss dieser entfernt werden. Dies ist nur sinnvoll, wenn Sie Ihre Abzugshaube im Umluftbetrieb verwenden.

Umbau der Dunstabzugshaube zur Umlufthaube

Wenn Sie eine entsprechend montierte Haube als Umlufthaube verwenden

möchten, müssen Sie den/die Aktivkohlelter vor dem Einsatz der Haube am Lüftermotor montieren. Die Aktivkohlelter sind bei einigen Modellen im Lieferumfang enthalten. Andernfalls müssen Sie den/die Aktivkohlelter bei dem Lieferanten Ihrer

Dunstabzugshaube kaufen. Des Weiteren müssen Sie Ihre Haube am mitgelieferten Gerät (Hebel oder Kugelgriff) in die "Filterposition" bringen.

Stromanschluss

Prüfen Sie vor dem Anschluss der Dunstabzugshaube, ob die auf dem Typenschild (V) angegebene Spannung mit der Netzspannung in Ihrer Wohnung übereinstimmt. Installieren Sie das Gerät niemals, wenn die Angaben auf dem Typenschild nicht mit

Ihrer Netzspannung übereinstimmen. Das Typenschild bendet sich im Inneren des Gerätes, hinter dem Fettlter.

Wenn das Gerät nicht mit einem Anschlussstecker ausgestattet ist, ist ein zweipoliger Schalter, normgerecht mit einer Mindestöffnungsweite von 3 mm, von einem autorisierten Fachmann an einem gut zugänglichen Ort anzubringen. Wenn die Dunstabzugshaube mit einem Standardstecker ausgestattet ist, schließen Sie diesen an eine leicht zugängliche Normsteckdose an.

Einbau des Aktivkohlelters

Die Montageanleitung für den Aktivkohlelter nden Sie in der Verpackung. Für die Montage des Aktivkohlelters müssen Sie den/die Fettlter entfernen, den/die Aktivkohlelter gemäß der Montageanleitung einbauen und den/die Fettlter wieder

anbringen.

Page 8

Montage der Dunstabzugshaube

Bitte besorgen Sie sich einen Abluftkanal 150 mm mit zwei Schlauchschellen (nicht im Lieferumfang enthalten!).

Setzen Sie die Lüftungsanlage in den Ausschnitt ein und verbinden Sie diese über die Halteschienen mit der Unterseite der Arbeitsplatte und am Gehäuse

Versehen Sie die Arbeitsplatte mit einem Ausschnitt für das Kochfeld.

✓ Versehen Sie die Arbeitsplatte mit

den passenden Ausschnitten für die Lüftungsanlage.

Page 9

Page 10

• Montage des Motors:

• Sie haben die Möglichkeit, den Motor rechts oder links am Entlüftungsgehäuse anzuschließen.

• Schließen Sie dann die verschiedenen Rotorblätter an und überprüfen Sie die Funktion des Gerätes.

Hinweis: Das Belüftungssystem hat scharfe Kanten. Tragen Sie Schutzhandschuhe (Abbildung 10).

Page 11

BEDIENFELD

Licht ein/aus

Autom. Nachlaufzeit ein/aus

Gebläsestufe

4 Sek. gedrückt halten Turbo-Stufe

Stufe einstellen

Gerät ein-/ausschalten

Haube hoch/runter heben:

Wenn Sie die -Taste 2 Sekunden lang drücken, hebt sich die Haube an und bleibt in der höchstmöglichen Position. Durch erneutes Drücken der Taste fährt sich die Haube ein.

Wichtig: Stellen Sie sicher, dass der Schlauch beim Ein- und Ausfahren nicht blockiert oder verstopft ist. Es besteht die Gefahr, dass ein Behälter angehoben wird (Griff, etc.) und möglicherweise heißer Inhalt verschüttet wird.

Stellen Sie die Leistungsstufe ein:

Im Betrieb kurz Taste

drücken, um die Drehzahl um 1 Stufe zu erhöhen, von "Stufe 1

bis 10 und Stopp", lange drücken, um die Drehzahl auf Maximalstufe zu erhöhen.

Mit dem Silder können Sie die Leistung reduzieren oder erhöhen. Berühren Sie dazu entweder direkt die gewünschte Stufe oder bewegen Sie sich auf dem Bedienfeld (unter der beleuchteten Stufenleiste) hin und her, bis Sie die gewünschte Intensität erreicht haben. Der Leistungsgrad wird im Display oben angezeigt. Wenn Sie die Taste für die maximale Intensität (Schieberegler) länger gedrückt halten (ca. 5 Sekunden), aktivieren Sie die Intensivstufe (Turbo). Die letzte Ebene (auf der Ebene des Piktogramms) beginnt zu blinken.

Schalten Sie die automatische Nachlaufzeit ein:

Drücken Sie die Taste

drei Sekunden lang. Wenn es zu blinken beginnt, wird die

automatische Nachlaufzeit aktiviert.

Page 12

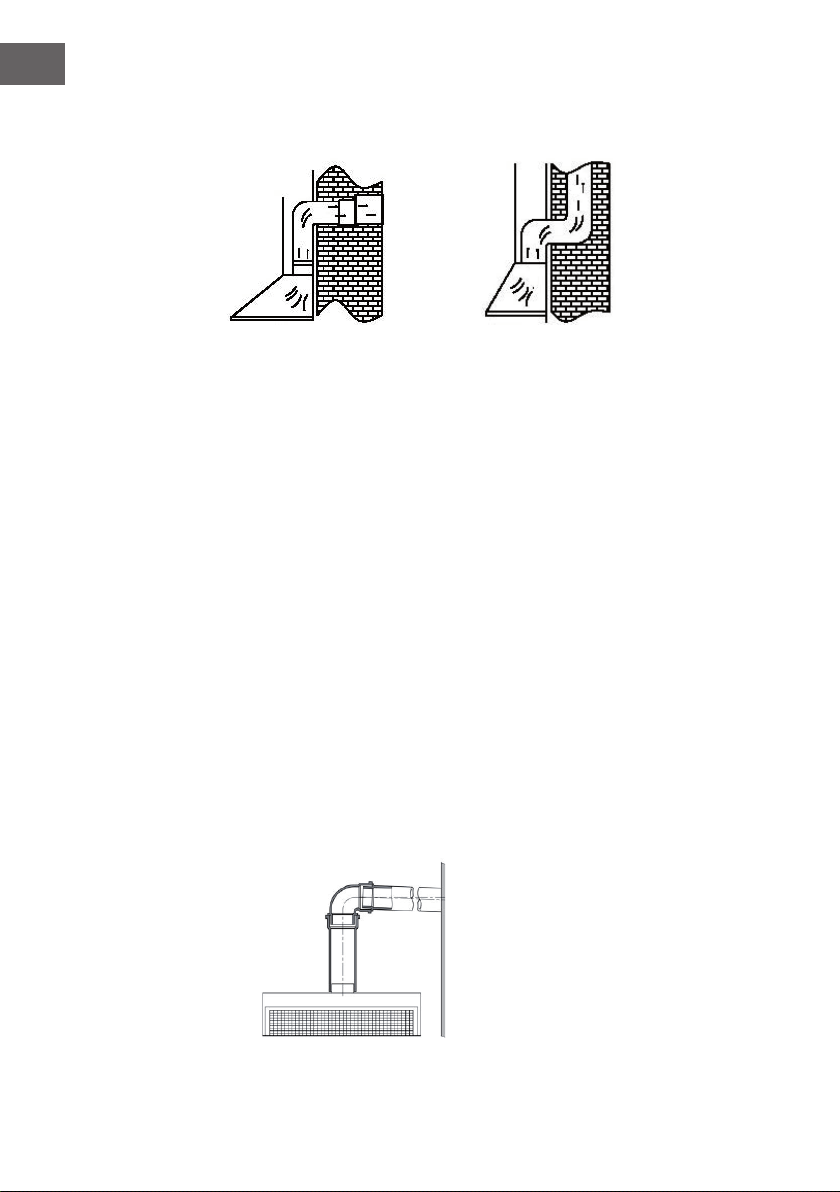

Abluft-Rohrleitung

1 Luftauslass nach außen 2 Luftauslass über einen Luftschacht

• Die Abluftleitung sollte so kurz und gerade wie möglich sein.

• Um übermäßigen Lärm oder eine verminderte Absaugleistung zu vermeiden, sollte der Durchmesser der Abluftleitung nicht kleiner als 150 mm sein.

• Verwenden oder formen Sie nur Bögen mit einem großen Radius.

• Kleine Radiusbiegungen reduzieren die Absaugleistung der Haube.

• Verwenden Sie nur glatte Rohrleitungen oder exible Schläuche aus nicht brennbaren Materialien für die Abluft-Rohrleitung.

• Bei einer horizontalen Verlegung der Abluft-Rohrleitung muss eine Mindestneigung von 1 cm pro Meter oder ein Neigungswinkel von 2° vorhanden sein. Andernfalls könnte Kondenswasser in den Motor der Dunstabzugshaube laufen.

• Wird die Abluft in einen Abluftkanal geleitet, muss das Ende der Anschlussarmatur in Strömungsrichtung gerichtet sein.

• Wird die Abluftleitung durch kühle Räume, Dachböden etc. geführt, kann es zu einem starken Temperaturabfall in den einzelnen Rohrleitungsteilen kommen, der zu Schwitz- oder Kondenswasserbildung führen kann. Dies macht eine Isolierung der Rohrleitung notwendig.

• In einigen Fällen muss zusätzlich zu einer ausreichenden Isolierung eine Kondenswassersperre installiert werden. Der Hersteller arbeitet ständig an der Weiterentwicklung seiner Produkte. Bitte beachten Sie, dass Produktänderungen in Form, Ausstattung und Technik nicht ausgeschlossen sind.

• Der Hersteller haftet nicht für Fehler, die durch die Nichteinhaltung der vorstehenden Informationen und Bestimmungen entstehen.

Page 13

REINIGUNG UND PFLEGE

Vor Wartungs- und Reinigungsarbeiten ist die Haube von der Stromversorgung zu trennen, indem Sie den Gerätestecker herausziehen oder den Sicherungsschalter der Hausinstallation abschalten oder die schraubbare Sicherung vollständig aus der Hausinstallation herausschrauben.

• Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gereinigt werden.

• Verwenden Sie keine alkoholhaltigen Reinigungsmittel mit einer mattschwarzen

Oberäche zur Reinigung von Geräten. Diese können zu Verfärbungen führen.

• Die Nichtbeachtung der Wartungs- und Reinigungshinweise kann zu einer Brandgefahr durch Fettablagerungen führen.

• Die Fettlter an Ihrem Gerät müssen in regelmäßigen Abständen gereinigt oder ausgetauscht werden.

• Mit Fett gesättigte Filter können schnell Feuer fangen und auch unangenehme Gerüche verursachen.

• Fettlter, die durch Schmutzpartikel verstopft sind, beeinträchtigen die Funktion des Gerätes erheblich.

• Bei der Reinigung des Bereichs der Bedienelemente ist darauf zu achten, dass kein Wasser in die Elektronik eindringt.

Besondere Hinweise für Geräte mit Edelstahlgehäuse

• Für die Reinigung von Edelstahloberächen sollte ein handelsübliches, nicht scheuerndes Edelstahlreinigungsmittel verwendet werden.

• Eine Behandlung mit einem Edelstahl-Konservierungsmittel wird empfohlen, um ein

schnelles Wiederanschmutzen der Oberächen zu verhindern.

• Das Mittel mit einem weichen Tuch ächendeckend und sparsam auftragen.

• Verwenden Sie niemals Reinigungsmittel für Edelstahl in der Nähe der Bedienelemente.

• Bei der Reinigung von Metallfettltern ist darauf zu achten, dass das Netz nicht beschädigt wird.

• Häuges Reinigen oder der Einsatz von aggressiven Reinigungsmitteln kann zu

Farbveränderungen an der Metalloberäche führen.

• Dies hat keine Auswirkungen auf die Filterfunktion und ist kein Grund zur Beanstandung.

Austausch des Fettlters

• Papierfettlter monatlich wechseln.

• Wechseln Sie die Papierfettlter mit Alarm alle zwei Monate oder wenn die

Farbe der Oberäche durch die Maschenöffnungen sichtbar wird. Dieser Filter

ist einseitig eingefärbt; nach dem Einsetzen darf diese Einfärbung durch die Maschenöffnungen nicht sichtbar sein.

• Schaumfettlter müssen einmal im Monat für 1 bis 2 Stunden in warmes Seifenwasser eingeweicht werden. Nicht auswringen; bei Bedarf wiederholen und nach maximal 5-6 Wäschen den Filter durch einen neuen ersetzen.

Page 14

• Metallfett lter müssen nicht ausgetauscht werden, wenn sie überfüllt sind, sondern

einmal im Monat von Hand oder in der Spülmaschine (60°C) gewaschen

werden. Lassen Sie den Filter gründlich trocknen und setzen Sie ihn vorsichtig in die Dunstabzugshaube ein. Verwenden Sie keine alkalischen Geschirrspülmittel (pH-Wert über 7).

Aktivkohle lter

a) Herkömmliche Aktivkohle lter (normalerweise rund) können weder gewaschen noch

wiederverwendet werden. Bei normalem Gebrauch und je nach Größe alle 4 bis 6 Monate austauschen. Beachten Sie die entsprechenden Hinweise auf der Verpackung.

b) Waschbare und wiederverwendbare Aktivkohle lter (in der Regel quadratisch) sind

einmal im Monat in der Geschirrspülmaschine mit einem handelsüblichen Spülmittel und mit dem Intensivspülprogramm (bei höchster Temperatur) zu waschen. Waschbare und

regenerierbare Kohle lter absorbieren Küchengerüche für einen Zeitraum von maximal

3 Jahren bei monatlicher Reinigung. Der Filter sollte dann durch einen neuen ersetzt werden.

Waschbare und wiederverwendbare Kohle lter sollten separat gewaschen werden, um

Ablagerungen von Speiseresten zu vermeiden, die später zu unangenehmen Gerüchen führen können. Nach dem Waschen muss der waschbare und wiederverwendbare

Aktivkohle lter wieder aktiviert werden. Dies geschieht durch Trocknen des gereinigten Filters im Ofen für 10 Minuten bei 100°C. Lesen Sie die Packung, um zu sehen, ob Ihr Kohle lter waschbar und regenerierbar ist. Wenn das Paket keine Informationen enthält, dann enthält es einen herkömmlichen, nicht waschbaren Kohle lter. Jedes Mal, wenn Sie einen Fett lter oder Kohle lter wechseln oder waschen, reinigen Sie nach

dem Entfernen alle freiliegenden unteren Teile der Haube mit einem milden Fettlöser. Für

die tägliche Reinigung der Außen ächen der Haube verwenden Sie ein weiches, mit

Alkohol angefeuchtetes Tuch oder einen milden Flüssigreiniger. Verwenden Sie niemals einen scheuernden Reiniger.

WARNUNG: Brandgefahr! Halten Sie die Anweisung zur Reinigung der Haube und der Wechselvorrichtung oder die Reinigung der Filter ein.

Beleuchtung

Dieses Gerät hat eine eingebaute LED-Leiste. Diese Leiste muss nicht ersetzt werden.

Page 15

FEHLERBEHEBUNG

Fehler Mögliche Ursache Lösung

Das Licht geht an aber der Lüfter arbeitet nicht.

Das Licht und der Lüfter funktionieren nicht.

Das Gerät vibriert stark. Das Lüfterblatt ist kaputt. Schalten Sie das Gerät

Die Absaugleistung ist schlecht.

Das Lüfterblatt ist kaputt. Schalten Sie das Gerät

Der Motor ist beschädigt.

Die Birne ist durchgebrannt.

Stecker nicht eingesteckt. Stecken Sie den Stecker

Motor nicht richtig angebracht.

Das Gerät hängt nicht sicher an der Wand.

Zu großer Abstand zwischen Abzugshaube und Herd.

aus und lassen Sie es von einem Fachbetrieb untersuchen.

Ersetzen Sie die Birne durch eine gleichwertige.

ein.

aus und lassen Sie es von einem Fachbetrieb untersuchen.

Nehmen Sie das Gerät ab und versichern Sie sich, dass die Aufhängung gut sitzt.

Hängen Sie die Abzugshaube so auf, dass der Abstand zwischen Herd und Abzug 65-75 cm beträgt.

Page 16

HINWEISE ZUR ENTSORGUNG

Bendet sich die linke Abbildung (durchgestrichene Mülltonne

auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit Ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2009/125/EG (ErP)

2011/65/EU (RoHS)

2014/30/EU (EMV) 2014/35/EU (LVD)

Page 17

Dear Customer,

Congratulations on purchasing this device. Please read the following instructions carefully and follow them to prevent possible damages. We assume no liability for damage caused by disregard of the instructions and improper use. Scan the QR code to get access to the latest user manual and more product information.

CONTENT

Safety Instructions 18 Installation 20 Control Panel 26 Cleaning and Care 27 Troubleshooting 29 Hints on Disposal 30 Declaration of Conformity 30

TECHNICAL DATA

Item number 10034301 10034336

Power supply 220-240 V ~ 50 Hz

Page 18

SAFETY INSTRUCTIONS

• Thank you for purchasing this cooker hood. Please read the instruction manual carefully before you use the cooker hood, and keep it in a safe place.

• The installation work must be carried out by a qualied electrician or competent person. Before you use the cooker hood, make sure that the voltage (V) and the frequency (Hz) indicated on the cooker hood are exactly the same as the voltage (V) and the frequency (Hz) in your home.

• The manufacturer and the agent will not bear any responsibility for the damage caused by inappropriate installation and usage.

• Never let children operate the cooker hood.

• The cooker hood is for home use only. It is not suitable for barbecues, Roast shop and commercial purposes.

• The cooker hood and its lter mesh should be cleaned regularly in order to keep it in good working order.

• Before cleaning, switch the power off at the main supply.

• Clean the cooker hood according to the instruction manual and keep the cooker hood from the danger of burning.

• Prohibit putting the cooker hood by re.

• If there is any fault with the appliance, please call the service department to request a service engineer.

• This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge, if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• If the supply cord is damaged, it must be replaced by the manufacturer, its service

agent or similarly qualied persons in order to avoid a hazard.

• The instructions shall state the substance of the following: there shall be adequate ventilation of the room when the range hood is used at the same time as appliances burning gas or other fuels (not applicable to appliances that only discharge the air back into the room).

• Do not ambé under the range hood. Accessible parts may become hot when used with cooking appliances.

Important hints on installation

• The air must not be discharged into a ue that is used for exhausting fumes from appliances burning gas or other fuels (not applicable to appliances that only discharge the air back into the room).

• Regulations concerning the discharge of air have to be fullled.

Page 19

Important notes about the extraction mode

Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,

tankless water heaters, water heaters) pulls combustion air from the room and runs it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor

air is removed from the kitchen and the adjacent rooms - without suf cient air intake this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be

sucked back into the living spaces.

• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can circulate.

• An air supply/extractor box alone does not ensure compliance with the limit value.

Safe operation is only possible when the negative pressure in the room where the appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when

the air required for combustion can  ow through openings that are not closable, for

example in doors, windows, in conjunction with an air supply/extractor box or through

other technical measures. In any case, consult a quali ed chimney sweep who can

assess the entire ventilation of your house and propose appropriate measures for adequate ventilation.

If the hood is used exclusively in the recirculation mode, unrestricted operation is possible.

WARNING

Risk of poisoning from exhaust gases sucked back! Never operate the device in extraction mode simultaneously with an open flue appliance when there is not adequate airflow guaranteed.

WARNING

Fire hazard from  ying sparks! Only install equipment on a  replace for

solid fuels (for example wood or coal), if a closed, non-removable cover is available.

Page 20

INSTALLATION

On installation, the minimum distance between the hob and the hood must be exactly complied with (see chapter 7.1 “Installation data“) and follow the numbering of the steps and the additional instructions. Execution with air exhausted outdoors (A- see also

the installation data). The vapours are extracted via an air exhaust hose xed to the

connector ring. The diameter of the exhaust air hose must conform to that of the connector ring. If a smoke non-return valve is used or is planned, check whether it can open and close freely after the installation of the exhaust air hose. The extractor hood can be equipped with one (top) or two (top and back) extractor openings.

The hood is normally initially tted out for use of the top extractor opening, as an extractor hood. Openings not required are tted with a plastic cover. This plastic cover can be easily removed by turning counterclockwise and optionally tted to another

opening which is not required.

Measurements

1 0 9

6 1 1

4 6 2

6 0

330

1 0 8

725

8 8

6 1 0

5 4 2

2 8 0

5 9 2

4 0

245

280

2 8 0

Page 21

Using the extractor hood as an exhaust air hood (with air extracted to outdoors)

If the extractor hood has been tted at the factory with a carbon lter, this must be

removed. It is only practicable to use this when operating your hood in circulation mode.

Converting the extractor hood to a circulation hood

If you wish to use an appropriately tted hood as a circulation hood, you must mount the active carbon lter(s) to the fan motor before using the hood. The active carbon lter(s)

is/are included in the scope of supply with some models. Otherwise you must obtain

the active carbon lter(s) from the supplier of your extractor hood. You must also change

your hood over to the „Filter position“ at the device provided (lever or ball handle).

Electrical connection

Before connecting the extractor hood, check that the voltage stated on the rating plate (V) agrees with the supply voltage in your home. Never install the appliance if the data

on the rating plate does not agree with your supply voltage. You will nd the rating plate inside the appliance, behind the grease lter.

If the appliance is not tted with a connector plug, a two-pole switch, conforming to

standards with a minimum open contact gap of 3 mm is to be installed by an authorized

tradesman in an easily accessible location. If the extractor hood is tted with a standard

connector plug, connect this to an easily accessible standard socket.

Mounting the carbon lter

You will nd the mounting instructions for the carbon lter in its packaging. To mount the carbon lter, remove the grease lter(s), t the carbon lter according to its mounting instructions and ret the grease lter(s).

Page 22

Installation of the hood

Please get an exhaust duct 150 mm with two hose clamps (not included!).

Provide the countertop with a cutout for the cooktop.

Provide the worktop with the matching cutouts for the ventilation system.

Insert the ventilation system in the cutout and connect them mitteles holding rails with under the countertop and on the body.

Page 23

Page 24

• Mounting the motor unit:

• You have the option to connect the motor unit to the right or left on the vent housing

• Then connect the different blades and check the unit for function.

Note: The ventilation system has sharp edges. Use safety gloves (Figure 10).

Page 25

Abluft-Rohrleitung

1 Air outlet to outdoors 2 Air outlet via an air shaft

• The exhaust air line should be as short and straight as possible.

• To avoid excessive noise or a reduced extraction capacity the diameter of the exhaust air pipeline should not be less than 150 mm.

• Use or form only large radius bends. Small radius bends reduce the extraction capacity of the hood.

• Use only smooth pipelines or  exible hoses of non- ammable materials for the exhaust air pipeline

• If the exhaust air pipeline is horizontally routed, there must be a minimum gradient of 1 cm per metre or an inclination angle of 2°. (Fig. C) Otherwise condensation water could run into the extractor hood motor.

• If the exhaust air is directed into an exhaust air duct, the end of the entry tting must

be directed in the direction of  ow.

• If the exhaust air pipeline is routed though cool rooms, loft s etc. there can be a large temperature drop within the individual parts of the pipeline, resulting in sweating or condensation water production. This renders outlet pipeline insulation necessary.

• In some cases a condensation water barrier must be installed in addition to adequate insulation.

Page 26

CONTROL PANEL

Lift hood up/down

If you press the extract button for 2 seconds, the hood begins to lift up and remain in the highest position available. By again pressing the key, the hood retracts.

Important: Check that the core when moving in and out is not blocked or obstructed. There is a risk that a container is lifted (handle, etc.) and possibly hot contents may spill.

Adjust the power intensity

In the working mode, short press

10). Long press to increase the speed to maximum level.

With the Silder, you can reduce or increase the power level. To do this, either directly touch the desired intensity level or move back and forth on the control panel (under the illuminated stepped bar) until you have reached the desired intensity. The power level is displayed in the display above. If you stay on the button for the maximum intensity (slider) for longer (approx. 5 seconds), activate the intensive level (Turbo). The last level

(at the level of the pictogram) starts ashing.

Turn of the automatic delay

Press the button for three seconds. When starts to ash, the automatic delay is activated.

for increasing the speed by 1 level (from level 1 to

Page 27

CLEANING AND CARE

Prior to any maintenance or cleaning work, isolate the hood from the electrical supply by: pulling out the appliance connector plug or tripping the house installation circuit breaker or fully unscrew the screw type fuse from the house installation.

• The extractor hood is not to be cleaned with a steam cleaner.

• Do not use cleaning agents containing alcohol to clean appliances

• with a matt black nish. These can lead to discolouring.

• Non-compliance with the maintenance and cleaning instructions can result in a re hazard due to grease deposits.

• The grease lters on your appliance are to be cleaned or replaced at regular intervals.

• Filters saturated with grease can quickly catch re and also distribute unpleasant odours.

• Grease lters obstructed by dirt particles seriously impair the appliance function.

• When cleaning the area of the control elements, take great care to prevent water entering the electronics.

Special information for appliances with a stainless steel casing

• A commercially available non-abrasive stainless steel cleaning agent should be used for cleaning stainless steel surfaces.

• Treatment with a stainless steel preservative is recommended to prevent surfaces becoming quickly re-soiled.

• Apply the agent all over and economically using a soft cloth.

• Never use stainless steel cleaning agents in the vicinity of the control elements.

• When cleaning metal grease lters take care not to damage the mesh.

• Frequent cleaning or the use of aggressive cleaning agents can cause colour changes to the metal surface.

• These do not affect the lter function and are not grounds for complaint.

Changing the grease lter

• Change paper grease lters monthly.

• Change paper grease lters with alarm everytwo months or when the colour of the

surface becomes visible through the mesh openings. This lter is coloured on one side; after tting, this colouring must not be visible through the mesh openings.

• Foam grease lters must be soaked once a month in warm soapy water for 1 to 2hours. Do not wring out; repeat where required and replace the lter by a new

item after a maximum of 5-6 washes.

• Metal grease lters do not have to be replaced when they are over-saturated but

washed once a month by hand or in a dishwasher (60°C). Allow the lter to dry

thoroughly and carefully replace it in the extractor hood. Do not use alkaline dishwashing detergents (pH value above 7).

Page 28

Carbon  lters

a) Traditional carbon  lters (normally round in shape) can be neither washer nor

regenerated. In normal use and depending on their size, replace every 4 to 6 months. Comply with the relevant instructions on the package.

b) Washable and regeneratable carbon  lters (normally square in shape) are to be

washed once a month in a dishwasher, using a standard rinsing agent and with the intensive rinsing program (at the highest temperature). Washable and regeneratable

carbon  lters absorb kitchen odours for a maximum of 3 years when cleaned monthly. The  lter should then be replaced by a new item.

Washable and regeneratable carbon  lters should be washed separately to avoid food

residue deposits which can later cause unpleasant odours. After washing, the washable

and regeneratable carbon  lter must be reactivated. This is carried out by drying the cleaned  lter in an oven for 10 minutes at 100°C. Read the package to see whether your carbon  lter is washable and regeneratable. If the package carries no information, then it contains a traditional, non-washable carbon  lter. Each time you change or wash a grease  lter or carbon  lter, after removal clean all exposed lower parts of the

hood with a mild grease solvent. For the daily cleaning of the outer pats of the hood use a soft cloth moistened with alcohol or a mild liquid cleaner. Never use an abrasive

cleaner. There is a risk of  re if the instructions for cleaning the hood and the changing or cleaning of the  lters are not complied with.

WARNING:

Danger of  re! Comply with the the instructions for cleaning the hood and the  lters.

Lighting

This appliance has a built-in LED-stripe. This stripe does not have to be replaced.

Page 29

TROUBLESHOOTING

Fault Cause Solution

Light on, but fan does not work

Both light and fan do not work

Serious vibration of the unit

Suction performance not good

The fan blade is jammed. Switch of the unit and

The motor is damaged.

light bulb burn. Replace the bulb with cor-

Power cord looses. Plug in to the power sup-

The fan blade is damaged. Switch of the unit and

The fan motor is not xed

tightly.

The unit is not hung properly on the bracket.

Too long distance between the unit and the cooking plane

repair by qualied service

personnel only.

rect rating.

ply again.

repair by qualied service

personnel only.

Take down the unit and check whether the bracket is in proper location.

Readjust the distance to 65-75cm

Page 30

HINTS ON DISPOSAL

According to the European waste regulation 2012/19/EU this symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local council or your household waste disposal service.

DECLARATION OF CONFORMITY

Producer:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.

This product is conform to the following European Directives:

2009/125/EG (ErP) 2011/65/EU (RoHS) 2014/30/EU (EMV) 2014/35/EU (LVD)

Page 31

Chère cliente, cher client,

Toutes nos félicitations pour l’acquisition de ce nouvel appareil.

Veuillez lire attentivement et respecter les instructions de ce mode

d’emploi an d’éviter d’éventuels dommages. Nous ne saurions

être tenus pour responsables des dommages dus au non-respect

des consignes et à la mauvaise utilisation de l’appareil. Scannez

le QR-Code pour obtenir la dernière version du mode d‘emploi

et des informations supplémentaires concernant le produit.

SOMMAIRE

Consignes de sécurité 32

Montage 34 Panneau de commande 39 Nettoyage et entretien 41

Résolution des problèmes 43

Informations sur le recyclage 44

Déclaration de conformité 44

FICHE TECHNIQUE

Numéro d'article 10032863 10034330

Alimentation 220-240 V ~ 50 Hz

Page 32

CONSIGNES DE SÉCURITÉ

• Lisez bien toutes les indications avant d'utiliser l'appareil et conservez le mode

d'emploi en lieu sûr pour vous y référer ultérieurement.

• Les travaux de montage ne doivent être effectués que par un électricien

professionnel ou une personne qualiée. Avant d’utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.

• Le fabricant ne saurait être tenu responsable des dégâts résultant d’une utilisation

ou d’une installation non conformes.

• Les enfants de moins de 8 ans ne sont pas autorisés à utiliser la hotte aspirante.

• L’appareil n’est pas conçu pour une utilisation commerciale, mais seulement dans le

cadre domestique et dans des conditions équivalentes.

• Nettoyez l’appareil et son ltre régulièrement an qu’il puisse toujours fonctionner

efcacement.

• Avant de procéder au nettoyage, débranchez toujours la che de la prise.

• Nettoyez l’appareil en suivant exactement les indications de ce mode d’emploi.

• N’utilisez pas de ammes libres sous la hotte aspirante.

• Si l’appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un

spécialiste.

• Les enfants à partir de 8 ans ainsi que les personnes dont les capacités physiques,

mentales ou sensorielles sont réduites, ou qui présentent une expérience et/ou des connaissances insufsantes, peuvent utiliser l’appareil uniquement s’ils sont surveillés par la personne responsable de leur sécurité, ou s’ils ont assimilé les consignes d’utilisation de l’appareil que cette personne leur a fournies. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Les enfants peuvent nettoyer l’appareil s’ils sont sous surveillance.

• Si le câble secteur ou la che sont endommagés, faites-les remplacer par le

fabricant un service professionnel agréé ou une personne de qualication équivalente.

• Si la hotte aspirante est utilisée au –dessus de foyers utilisant du gaz ou d’autres

matériaux inammables, une ventilation sufsante de la pièce doit être présente.

• Ne fates aucune ambée sous la hotte aspirante.

• Attention : la surface de l’appareil peut devenir brûlante pendant le fonctionnement.

Conseils importants pour l’installation

• L’air ne doit pas être dirigé vers un conduit d’évacuation utilisé pour aspirer et

évacuer les gaz de combustion d’appareils utilisant du gaz ou d’autres matériaux combustibles (ne concerne pas les appareils qui font seulement re-circuler l’air dans

la pièce).

• Respectez toutes les réglementations locales concernant l'installation de systèmes de ventilation

Page 33

Remarques importantes concernant le mode d‘extraction

MISE EN GARDE

Danger de mort, risques d‘intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d’aspiration de l’appareil en même temps qu’un foyer dépendant de l’air ambiant si l’air frais est insuf sant.

Les foyers dépendants de l’air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l’air de combustion de la pièce où l’appareil est installé et rejettent les gaz résiduaires à l’extérieur en les faisant passer par un conduit d’évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l’air ambiant – une dépressurisation se produit si le volume d’air frais n’est pas suf sant. Les gaz toxiques d’une cheminée ou d’un foyer seront ré-aspirés dans la pièce d’habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu’il y ait une quantité suf sante d’air frais.

• Un caisson mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est possible que si l’air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d’aspiration/d’évacuation ou par d’autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l’air pour l’ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n’est soumis à aucune restriction.

MISE EN GARDE

Risques d’incendie ! Par projection d‘étincelles. Installer l’appareil au-dessus d’un foyer pour combustible solide (par ex. bois ou charbon) uniquement s’il est équipé d’une protection hermétique et inamovible.

Page 34

MONTAGE

Lors du montage, la distance minimale entre la plaque de cuisson et la hotte doit être

strictement respectée de même que les étapes et les instructions supplémentaires.

En ce qui concerne l'évacuation de l'air vers l'extérieur (A - voir également les instructions d'installation), les fumées sont aspirées par un conduit d'évacuation xé à la

bague de raccordement.

Le diamètre du conduit d'échappement doit correspondre à celui de la bague de raccordement. Si un clapet antiretour est utilisé ou prévu, vériez s'il peut s'ouvrir et se fermer librement après l'installation du conduit d'évacuation. La hotte peut être équipée d'un évent d'extraction (supérieur) ou de deux évents (supérieur et arrière).

La hotte est généralement congurée initialement pour être utilisée avec l'évent supérieur. Les ouvertures inutilisées doivent être munies d'une couverture en plastique. Ce couvercle en plastique peut être retiré en le tournant simplement dans le sens antihoraire et en le plaçant éventuellement sur une autre ouverture non utilisée.

Dimensions

1 0 9

6 1 1

4 6 2

6 0

330

1 0 8

725

8 8

6 1 0

5 4 2

2 8 0

5 9 2

4 0

245

280

2 8 0

Page 35

Utilisation de la hotte en mode d'extraction (avec l'air refoulé à l'extérieur)

Si la hotte est équipée en usine d'un ltre à charbon actif, celui-ci doit être retiré. Cela n'a de sens que si vous utilisez votre hotte en mode recyclage d'air.

Transformation de la hotte en mode recyclage d'air

Si vous souhaitez utiliser une hotte montée en mode de recirculation, vous devez monter le(s) ltre(s) à charbon actif sur le moteur du ventilateur avant d'utiliser la hotte. Les ltres

à charbon actif sont inclus avec certains modèles. Sinon, vous devrez vous procurer le(s)

ltre(s) à charbon actif auprès du fournisseur de votre hotte. De plus, vous devez mettre votre hotte en position "ltre" avec l'appareil fourni (levier ou poignée à bille).

Branchement électrique

Avant de raccorder la hotte, vériez que la tension indiquée sur la plaque signalétique (V) correspond à la tension de votre secteur. N'installez jamais l'appareil si votre tension de secteur ne correspond pas aux informations de la plaque signalétique. La plaque signalétique est située à l'intérieur de l'appareil, derrière le ltre à graisse.

Si l'appareil n'est pas équipé d'une che de branchement, vous devez faire installer par un professionnel agréé un interrupteur bipolaire, conforme à la norme avec une largeur d'ouverture minimale de 3 mm, dans un endroit facilement accessible. Si la hotte est équipée d'une prise standard, connectez-la à une prise standard facilement accessible.

Montage du ltre à charbon actif

Les instructions de montage du ltre à charbon actif se trouvent dans l'emballage. Pour installer le ltre à charbon actif, vous devez retirer le (s) ltre (s) à graisse, installer le (s) ltre (s) à charbon actif conformément aux instructions d'installation et remonter le (s) ltre (s) à graisse.

Page 36

Montage de la hotte aspirante

Veuillez vous procurer un conduit d‘extraction de 150 mm avec deux colliers de serrage (non fournis !).

Insérez le système de ventilation dans la découpe et connectez-le à la face inférieure du plan de travail et au

boîtier via les rails de retenue.

Prévoyez une découpe dans le plan de

travail pour la plaque de cuisson.

Prévoyez les découpes appropriées

dans plan de travail pour le système de ventilation

Page 37

Page 38

• Montage du moteur :

• Vous avez la possibilité de connecter le moteur à droite ou à gauche du boîtier

d'extraction.

• Fixez ensuite les différentes pales de rotor et vériez le fonctionnement de

l'appareil.

Remarque : les bords du système de ventilation sont coupants. Portez des gants (illustration 10).

Page 39

PANNEAU DE COMMANDE

Allumer/

éteindre l’appareil

Activation/désactivation automatique du délai

Réglage de

la vitesse ventilateur

Commande ventilateur

Appuyez sur 4 secondes:TurboLevel

Allumer/éteindre l’appareil

Soulever / abaisser la hotte :

Si vous appuyez sur la touche pendant 2 secondes, la hotte se relève et reste dans la position la plus haute. Un nouvel appui sur la touche fait rentrer la hotte.

Important : Assurez-vous que le conduit n'est pas bloqué ou obstrué pendant l'extension et la rétraction. Il y a un risque de soulever un récipient (poignée, etc.) et éventuellement

renverser du contenu chaud.

Réglez la puissance :

Avec l'appareil en marche, appuyez brièvement pour augmenter la vitesse de 1 niveau

(du niveau 1 à 10) et arrêter l´appareil. Appuyez longuement pour augmenter la vitesse au niveau maximum.

Vous pouvez réduire ou augmenter la puissance avec le curseur

. Pour ce faire,

touchez directement le niveau souhaité ou déplacez votre doigt sur le panneau de commande (sous la barre de réglage éclairée) jusqu'à atteindre l'intensité désirée. Le niveau de puissance est indiqué en haut de l'écran. Si vous maintenez le bouton de l'intensité maximale (curseur) plus longtemps (environ 5 secondes), vous activez le

niveau intensif (turbo). Le dernier niveau (au niveau du pictogramme) se met à clignoter.

Allumez l'aspiration automatique réglable :

Appuyez pendant trois secondes sur la touche . Lorsqu'elle se met à clignoter, la postventilation automatique est activée.

Page 40

Conduit d'évacuation

1 évacuation extérieure 2 évacuation par une colonne intérieure

• Le conduit d'évacuation doit être aussi court et droit que possible.

• Pour éviter un bruit excessif ou une puissance d'aspiration réduite, le diamètre du

conduit d'évacuation ne doit pas être inférieur à 150 mm.

• N'utilisez ou ne formez des coudes qu'avec un grand rayon.

• Les coudes de petit rayon réduisent la puissance d'aspiration de la hotte.

• N'utilisez que des conduits lisses ou exibles en matériaux ininammables pour la

tuyauterie d'évacuation d'air.

• Pour une installation horizontale du conduit d'évacuation d'air, une inclinaison

minimale de 1 cm par mètre ou un angle d'inclinaison de 2° est nécessaire. Sinon, de la condensation pourrait se répandre dans le moteur de la hotte.

• Si l'air d'évacuation est dirigé dans un conduit d'évacuation d'air, l'extrémité du

raccord doit être orientée dans le sens d'écoulement.

• Si le conduit d'évacuation d'air traverse des pièces fraîches, des greniers, etc., cela

peut provoquer une forte chute de température dans les différentes parties de la tuyauterie, ce qui peut entraîner une formation de condensation. L'isolation de la canalisation est alors nécessaire.

• Dans certains cas, en plus d'une isolation sufsante, une barrière de condensat

doit être installée. Le fabricant travaille constamment sur le développement de ses produits. Veuillez noter que des différences de forme, d'équipement et de

technologie ne sont pas exclus.

• Le fabricant n'est pas responsable des erreurs causées par le non-respect des

informations et réglementations ci-dessus.

Page 41

NETTOYAGE ET ENTRETIEN

Avant d'effectuer des travaux d'entretien et de nettoyage, débranchez la hotte de l'alimentation électrique en débranchant la che de l'appareil ou en débranchant le disjoncteur de l'installation domestique ou en dévissant complètement le fusible à visser de l'installation domestique.

• La hotte ne doit pas être nettoyée avec un nettoyeur vapeur.

• N'utilisez pas de nettoyants à base d'alcool avec une surface noire mate pour

nettoyer l'équipement. Ceux-ci peuvent entraîner une décoloration.

• Le non-respect des instructions d'entretien et de nettoyage peut entraîner un risque d'incendie dû aux dépôts de graisse.

• Les ltres à graisse de votre appareil doivent être nettoyés ou remplacés à intervalles réguliers.

• Les ltres saturés de graisse peuvent rapidement prendre feu et provoquer des odeurs désagréables.

• Les ltres à graisse bouchés par des particules de saleté altèrent considérablement le fonctionnement de l'appareil.

• Lorsque vous nettoyez la zone des commandes, veillez à ce que l'eau ne pénètre pas dans l'électronique.

Consignes particulières pour les appareils avec boîtier en inox

• Pour nettoyer les surfaces en inox, utilisez un nettoyant pour inox non abrasif disponible dans le commerce.

• Un traitement avec un agent de conservation pour inox est recommandé pour éviter que les se resalissent rapidement.

• Appliquez le produit sur la surface avec un chiffon doux et avec parcimonie.

• N'utilisez jamais de nettoyants pour l'inox à proximité des commandes.

• Lors du nettoyage des ltres à graisse métalliques, assurez-vous que le let n'est

pas endommagé.

• Un nettoyage fréquent ou l'utilisation de produits de nettoyage agressifs peuvent entraîner des décolorations de la surface métallique.

• Cela n'a aucun effet sur la fonction de ltrage et n'est pas un motif de plainte.

•

Remplacement du ltre à graisse

• Changez le ltre à graisse en papier tous les mois.

• Changez les ltres à graisse en papier avec une alerte tous les deux mois ou

lorsque la couleur de la surface est visible à travers les mailles. Ce ltre est coloré d'un côté ; après insertion, la coloration ne doit pas être visible à travers les mailles.

• Les ltres en mousse doivent être trempés dans de l'eau chaude savonneuse une fois par mois pendant 1 à 2 heures. Ne pas essorer ; répéter si nécessaire et après un maximum de 5-6 lavages remplacez le ltre par un neuf.

• Les ltres à graisse métalliques n'ont pas besoin d'être remplacés lorsqu'ils sont pleins, mais doivent être lavés une fois par mois à la main ou en machine (à 60°C). Laissez le ltre sécher complètement puis remontez-le dans la hotte avec soin. N'utilisez pas de produit de vaisselle alcalin (pH > 7).

Page 42

Filtres à charbon actif

a) Les  ltres à charbon actif courants (ronds en principe) ne peuvent être ni lavés ni réutilisés. En cas d'utilisation normale et en fonction de leur taille, ils doivent être changés tous les 4 à 6 mois. Respectez les conseils inscrits sur l'emballage.

b) Les  ltres à charbon actif lavables et réutilisables (généralement carrés) doivent être lavés une fois par mois en machine sur programme intensif (à haute température) avec un produit de lavage classique. Les  ltres à charbon lavables et régénérables absorbent

les odeurs de cuisson pendant trois ans au maximum si vous les lavez une fois par mois.

Il est ensuite nécessaire de remplacer le  ltre.

Les  ltres à charbon actif lavables et réutilisables doivent être lavés séparément pour éviter les dépôts de restes alimentaires qui produiraient ensuite des odeurs désagréables. Après le lavage, le  ltre à charbon actif lavable et réutilisable doit être réactivé. Cela se fait en séchant le  ltre lavé au four à 100°C. Lisez l'emballage pour voir si votre  ltre à charbon actif est lavable et réactivable. Si l'emballage ne mentionne aucune information, alors votre  ltre n'est pas lavable. Chaque fois que vous changez ou lavez un  ltre à graisse ou à charbon actif, pro tez-en pour nettoyer les parties inférieures de la hotte avec un détergent lorsque les éléments démontables sont retirés.

Pour le nettoyage quotidien des surfaces externes de la hotte, utilisez un chiffon doux

mouillé avec de l'alcool ou un nettoyant doux liquide. N'utilisez jamais un nettoyant

abrasif.

MISE EN GARDE

Risque d'incendie ! Respectez les indications pour le nettoyage de la hotte et le renouvellement ou le nettoyage des  ltres.

Éclairage

Cet appareil dispose d'une bande LED intégrée. Cette bande n'a pas besoin d'être remplacée.

Page 43

RÉSOLUTION DES PROBLÈMES

Problème Cause possible Solution

L'éclairage s'allume mais

le ventilateur ne fonctionne pas.

L'éclairage ni le ventilateur

ne fonctionnent.

L'appareil vibre beaucoup.

La puissance d'aspiration

est faible.

Une pale du ventilateur est

cassée.

Le moteur est endom-

magé.

L'ampoule est grillée. Remplacez l'ampoule

La che n'est pas branchée.

Une pale du ventilateur est

cassée.

Le moteur est mal installé.

L'appareil est mal xé

au mur.

L'écart est trop important

entre le bas de la hotte et la zone de cuisson.

Eteignez l'appareil et faites-le contrôler par un

professionnel.

par une autre de mêmes

caractéristiques.

Branchez la che

Eteignez l'appareil et faites-le contrôler par un

professionnel.

Démontez l'appareil et vériez que le support est bien xé au mur.

Accrochez la hotte de

façon à ce que la distance

entre la zone de cuisson et la hotte soit comprise entre 65-75 cm.

Page 44

INFORMATIONS SUR LE RECYCLAGE

Vous trouverez sur le produit l’image ci-contre (une poubelle sur roues, barrée d‘une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2012/19/UE. Renseignezvous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures ménagères. La mise en rebut correcte du produit usagé permet de préserver l’environnement et la santé. Le recyclage des matériaux contribue à la préservation

des ressources naturelles.

DÉCLARATION DE CONFORMITÉ

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Ce produit est conforme aux directives européennes suivantes :

2009/125/CE (ErP) 2011/65/UE (RoHS) 2014/30/UE (CEM) 2014/35/UE (LVD)

Page 45

Estimado cliente,

Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sígalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto.

ÍNDICE

Instrucciones de seguridad 46 Instalación 48 Panel de control 53 Limpieza y mantenimiento 55 Subsanación de errores 57 Retirada del aparato 58 Declaración de conformidad 58

DATOS TÉCNICOS

Número de artículo 10032863 10034330

Fuente de alimentación 220-240 V ~ 50 Hz

Page 46

INSTRUCCIONES DE SEGURIDAD

• Lea atentamente todas las instrucciones antes del uso y guarde el manual de instrucciones en un lugar seguro para poder consultarlo en el futuro.

• Los trabajos de ensamblaje sólo pueden ser realizados por un electricista o un especialista. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia (Hz) indicadas en la campana corresponden a la tensión (V) y frecuencia (Hz) de su toma de corriente.

• No asumimos ninguna responsabilidad por daños que resulten de un uso inadecuado o de una instalación inadecuada.

• Los niños menores de 8 años no deben utilizar la campana extractora.

• El dispositivo no está diseñado para el uso comercial, sino sólo para su uso en el hogar y en ambientes similares.

• Limpie la unidad y el ltro regularmente para que la unidad siempre funcione

ecientemente.

• Desconecte siempre el enchufe de la toma de corriente antes de limpiarlo.

• Limpie la unidad exactamente como se describe en este manual de instrucciones.

• No encienda un fuego debajo de la campana.

• Si la unidad no funciona normalmente, póngase en contacto con el fabricante o con una empresa especializada.

• Los niños mayores de 8 años y las personas discapacitadas tanto física como físicamente sólo pueden utilizar el equipo si han sido familiarizados en detalle con sus funciones y las precauciones de seguridad por un supervisor responsable de ellos. Evite que los niños jueguen con el aparato. La limpieza sólo puede ser realizada por niños bajo supervisión.

• Si el cable de alimentación o el enchufe están dañados, deben ser reemplazados

por el fabricante, un centro de servicio autorizado o una persona calicada similar.

• Si la campana extractora se utiliza con estufas que queman gas u otros combustibles, la habitación debe estar adecuadamente ventilada.

• No amee debajo la campana extractora.

• Precaución: La supercie del dispositivo puede calentarse durante el funcionamiento.

Instrucciones importantes para el montaje

• El aire no debe ser descargado en una campana de extracción de gases de combustión, gas u otros combustibles (no se aplica a los equipos que sólo devuelven el aire a la habitación).

• Se deben cumplir todas las regulaciones regionales para la instalación de sistemas de ventilación.

Page 47

Indicaciones importantes para la campana en modalidad aspirante

ADVERTENCIA

Peligro de intoxicación por gases de escape aspirados! No utilice la unidad en modalidad aspirante si se utiliza junto con una chimenea dependiente del aire y si no está garantizada una circulación de aire

su ciente.

Las chimeneas que dependen del aire de la habitación, como calentadores de gas, aceite, leña o carbón, calderas o calentadores de agua instantáneos, extraen el aire

de la habitación y lo llevan a través de un tubo de escape de aire o una chimenea al

aire libre. En el modo de extracción de aire, el aire está extraido de la cocina y de

las habitaciones cercanas; se crea un vacío sin su ciente aire de impulsión. Los gases

tóxicos de la chimenea o del tubo de escape de aire pueden ser aspirados de nuevo a las viviendas.

• Asegúrese de que el suministro de aire fresco sea su ciente y que el aire pueda circular.

• Un muro buzón para el aire adicional/aire de escape no es su ciente para garantizar el cumplimiento del valor límite.

Un funcionamiento seguro sólo es posible si la presión negativa en el lugar de la chimenea no supera los 4 Pa (0,04 mbar). Esto es posible cuando el aire necesario

para la combustión puede  uir a través de aberturas no sellables en puertas y ventanas

en combinación con un muro buzón de suministro de aire/aire de escape. Solicite siempre el asesoramiento de un deshollinador maestro y pídale que evalúe todo el sistema de ventilación de la casa. En caso necesario, podrá informarles de las medidas de ventilación necesarias.

Si la campana extractora se utiliza exclusivamente en el modo de recirculación, el funcionamiento es posible sin restricciones.

ADVERTENCIA

Peligro de incendio por chispas! Sólo instale la campana extractora sobre una chimenea de combustible sólido (como leña o carbón) si hay una cubierta cerrada e inamovible

Page 48

INSTALACIÓN

Durante la instalación hay que mantener exactamente la distancia mínima entre la placa de cocina y la campana extractora y hay que tener en cuenta los pasos y las instrucciones adicionales.

Durante la extracción del aire al exterior (A- véase también las instrucciones de instalación), los vapores son aspirados a través de una manguera de aire de escape

conectada a un anillo de conexión.

El diámetro de la manguera de aire de escape debe corresponder al del anillo de conexión. Si se utiliza o se planea utilizar una válvula antirretorno de salida de humo,

se debe comprobar si la válvula puede abrirse y cerrarse libremente después de la

instalación de la manguera de aire de escape. La campana extractora puede ser equipada con una (arriba) o dos (arriba y atrás) aberturas de extracción.

Por lo general, la campana está equipada inicialmente para el uso de la abertura superior del extractor como campana extractora. Las aberturas no utilizadas deben estar tapadas con cubiertas plásticos. Esta cubierta de plástico puede ser removida simplemente girándola en sentido contrario a las agujas del reloj y opcionalmente puede ser colocada en otra abertura que no ha sido utilizada.

Dimensiones

1 0 9

6 1 1

4 6 2

6 0

330

1 0 8

725

8 8

6 1 0

5 4 2

2 8 0

5 9 2

4 0

245

280

2 8 0

Page 49

Utilización de la campana extractora como campana de extracción (con aire extraído al exterior)

Si la campana extractora viene equipada de fábrica con un ltro de carbono,

deberá ser retirada. Sólo es factible utilizarlo cuando utilice la campana en modo de circulación.

Convertir la campana extractora en una campana de circulación

Si desea utilizar una campana de circulación adecuadamente instalada, usted

debe montar los ltros de carbón activo en el motor del ventilación antes de usar la campana. El(los) ltro(s) de carbón activo está(n) incluido(s) en el alcance de suministro de algunos modelos. Si no es así, usted debe obtener los ltros de carbón activo del proveedor de su campana extractora. También debe cambiar su campana a la "Posición de ltro" en el dispositivo suministrado (palanca o mango de bola).

Conexión eléctrica

Antes de conectar la campana extractora, compruebe que la tensión indicada en la placa de características (V) coincide con la tensión de alimentación de su vivienda. Nunca instale el aparato si las indicaciones de la placa de características no corresponden a la tensión de la alimentación. La placa de características se encuentra

en la parte interior de la unidad, detrás del ltro de grasa.

En caso de que el aparato no disponga de una clavija de conexión, un técnico

autorizado debe instalar un interruptor bipolar conforme a las normas con una distancia mínima entre contactos de 3 mm en un lugar de fácil acceso. Si la campana

extractora está equipada con un enchufe estándar, conéctela a una toma de corriente

estándar de fácil acceso.

Instalación del ltro de carbón

Encontrará las instrucciones para la instalación del ltro de carbón en su embalaje. Para montar el ltro de carbón, retire los ltros de grasa, instale el ltro de carbón de acuerdo con sus instrucciones de instalación y vuelva a montar el ltro de grasa.

Page 50

Instalación de la campana extractora

Por favor, compre un tubo de salida de aire de 150 mm con dos abrazaderas de manguera (¡no incluidas en el alcance de suministro!).

Inserte el sistema de ventilación en

el recorte y conéctelo a través de los

rieles de soporte a la parte inferior de

la supercie de trabajo y a la carcasa

Prepare en la supercie de trabajo

los recortes correspondientes para el sistema de ventilación.

Proporcione la supercie de trabajo

con un recorte para la placa de cocción.

Page 51

Page 52

• Instalación del motor:

• Tiene la opción de conectar el motor a la derecha o a la izquierda de la carcasa de aireación.

• A continuación, conecte las distintas palas del rotor y compruebe el funcionamiento del dispositivo.

Nota: El sistema de ventilación tiene bordes alados. Use guantes protectores (Figura

10).

Page 53

PANEL DE CONTROL

Encender/ apagar la luz

Retardo automático encendido/apagado

Ajuste de la velocidad de ventilación

Presionar 4 segundos: Turbo-Level

Ventilador control

Encender/apagar el aparato

Levantar/bajar la campana :

Pulsando la tecla durante 2 segundos, la campana se levanta y permanece en la posición más alta posible. Pulse de nuevo el botón para que la campana se vuelva a bajar.

Importante: Asegúrese de que la manguera no esté bloqueada u obstruida al retraerse

y extenderse. Hay un riesgo de que un contenedor puede ser levantado (asa, etc.) y el contenido caliente puede ser derramado.

Ajuste del nivel de rendimiento:

Con el aparato en función, pulse brevemente

para aumentar la velocidad en 1 nivel (de nivel 1 a 10) y y para detener el aparato. Mantenga pulsado para aumentar la velocidad al nivel máximo.

Con el Silder puede reducir o aumentar el rendimiento. Para ello, toque directamente el

nivel deseado o muévalo hacia adelante y hacia atrás en el panel de control (debajo

de la barra de nivel iluminada) hasta que alcance la intensidad deseada. El nivel de rendimiento se muestra en la parte superior de la pantalla. Pulse y mantenga pulsado el botón de intensidad máxima (deslizador) durante unos 5 segundos para activar el nivel intensivo (turbo). El último nivel (al nivel del pictograma) empieza a parpadear.

Activar el tiempo de seguimiento automático:

Pulse el botón . Cuando empieza a parpadear, se activa el tiempo de seguimiento automático.

Page 54

Tubería de aire de salida

1 Salida de aire hacia el exterior

• La tubería de salida de aire debe ser lo más corta y recta posible.

• Para evitar ruidos excesivos o un rendimiento de aspiración reducido, el diámetro de la tubería de salida de aire no debe ser inferior a 150 mm.

• Utilice o forme únicamente codos de gran radio.

• Las curvas de radio pequeño reducen el rendimiento de aspiración de la campana.

• Utilice únicamente tubos lisos o mangueras exibles de materiales incombustibles para la tubería de aire de escape.

• Si el tubo de escape está colocado horizontalmente, debe haber una inclinación mínima de 1 cm por metro o un ángulo de inclinación de 2°. Si no, puede pasar que se produzca agua de condensación que entra en el motor de la campana extractora.

• Si el aire de escape es conducido por una tubería de escape, el extremo de la

pieza de conexión debe estar dirigido en la dirección del ujo.

• Si el conducto de aire de escape pasa a través de cuartos fríos, áticos, etc., se puede producir una gran caída de temperatura en cada una de las partes de la tubería, lo que puede provocar la formación de sudor o agua de condensación. Esto requiere un aislamiento de la tubería.

• En algunos casos es necesario instalar una barrera de agua de condensación junto con un aislamiento adecuado.

• El fabricante no asume ninguna responsabilidad por los errores que resulten del incumplimiento de la información y de las instrucciones anteriores.

2 Salida de aire a través de un pozo de aire

Page 55

LIMPIEZA Y MANTENIMIENTO

Antes de realizar cualquier trabajo de mantenimiento y limpieza, hay que desconectar

la campana de la red eléctrica desenchufando el enchufe del aparato, desconectando el interruptor de la instalación doméstica o desenroscando completamente el fusible atornillable de la instalación doméstica.

• La campana extractora no debe ser limpiada con un vaporeta.

• No utilice productos de limpieza con una supercie negra mate que contengan alcohol para limpiar los aparatos. Esto puede resultar en decoloraciones.

• La no observancia de las instrucciones de mantenimiento y limpieza puede llevar a un riesgo de incendio debido a depósitos de grasa.

• Los ltros de grasa de su aparato deben ser limpiados o reemplazados regularmente.

• Los ltros saturados de grasa pueden incendiarse rápidamente y causar olores desagradables.

• Los ltros de grasa que están obstruidos por partículas de suciedad disminuyen considerablemente el rendimiento del aparato.

Indicaciones especiales para los aparatos con carcasa de acero inoxidable

• Para la limpieza de las supercies de acero inoxidable se debe utilizar un producto de limpieza de acero inoxidable no abrasivo, disponible en el mercado.

• Se recomienda el tratamiento con un conservante de acero inoxidable para evitar

que las supercies vuelvan a ensuciarse rápidamente.

• Aplique el producto con moderación utilizando un paño suave.

• Nunca utilice productos de limpieza para acero inoxidable cerca de los controles.

• Cuando limpie los ltros de grasa metálicos, asegúrese de que la red no esté dañada.

• Una limpieza frecuente o el uso de productos de limpieza agresivos pueden

provocar cambios de color en la supercie metálica.

• Esto no tiene ningún efecto en la función de ltro y no es una razón para realizar una reclamación.

Sustitución del ltro de grasa

• Cambie el ltro de grasa de papel mensualmente.

• Cambie los ltros de grasa de papel con alarma cada dos meses o cuando el

color de la supercie sea visible a través de las aberturas de la malla. Este ltro está coloreado por un lado; después de la inserción, esta coloración no debe ser visible a través de las aberturas de la malla.

• Los ltros de espuma de grasa deben ser empapados en agua tibia jabonosa una vez al mes durante 1 a 2 horas. No escurrir; repete si es necesario y cambie el ltro por uno nuevo después de un máximo de 5-6 lavados.

• Los ltros de grasa metálicos no tienen que ser reemplazados cuando están sobrecargados, pero deben ser lavados una vez al mes a mano o en el lavavajillas

(60°C). Deje que el ltro se seque completamente e introdúzcalo con cuidado en

la campana extractora. No utilice detergentes alcalinos para lavavajillas (valor pH superior a 7).

Page 56

Filtros de carbón

a) Los  ltros de carbón tradicionales (normalmente de forma redonda) no pueden ser ni

lavados ni reciclados. En condiciones de un uso normal y dependiendo de su tamaño,

debe sustituirlo cada 4 a 6 meses. Cumpla con las instrucciones que  guran en el

embalaje.

b) Los  ltros de carbón lavables y reciclables (normalmente de forma cuadrada)

deben ser lavados una vez al mes en un lavavajillas, utilizando un agente de enjuague estándar y con el programa de enjuague intensivo (a la temperatura más alta). Los

 ltros de carbón lavables y regenerables absorben los olores de la cocina durante un máximo de 3 años cuando son limpiados mensualmente. Después, el  ltro debe ser

reemplazado por uno nuevo.

Los  ltros de carbón lavables y regenerables deben ser lavados por separado

para evitar que se depositen residuos de alimentos que puedan causar olores

desagradables. Después del lavado, el  ltro de carbón lavable y regenerable debe ser reactivado. Esto se lleva a cabo secando el  ltro limpio en un horno durante 10 minutos a 100°C. Lea el paquete para ver si su  ltro de carbón es lavable y regenerable. Si el paquete no contiene información, entonces contiene un  ltro de carbón tradicional, no lavable. Cada vez que cambie o lave un  ltro de grasa o un  ltro de carbón, después

de quitarlo, limpie todas las partes inferiores expuestas de la campana con un solvente suave. Para la limpieza diaria de las partes exteriores de la campana, utilice un paño suave humedecido con alcohol o un limpiador líquido suave. Nunca utilice un limpiador abrasivo. Existe un riesgo de incendio si no se cumplen las instrucciones para la

limpieza de la campana y el cambio o la limpieza de los  ltros.

ADVERTENCIA

Peligro de incendio ! Siga las instrucciones de limpieza de la campana

y de los  ltros.

Iluminación

Este aparato lleva incorporada una tira LED, por lo que no es necesario sustituirla.

Page 57

SUBSANACIÓN DE ERRORES

Error Causa posible Solución

La luz se enciende pero el ventilador no funciona.

El aparato vibra fuertemente.

La potencia de succión es

insuciente.

Une pale du ventilateur est

cassée.

La luz y el ventilador no funcionan.

La pala del ventilador está rota.

La potencia de succión es

insuciente.

El motor no está montado correctamente.

La distancia entre la campana extractora y la estufa es demasiado grande.

Eteignez l'appareil et faites-le contrôler par un

professionnel.

Sustituya la bombilla por una nueva. Conecte el enchufe.

Conecte el enchufe.

Apague el aparato y pídale a una empresa especializada que lo revise.

Retire el dispositivo y asegúrese de que la

suspensión esté bien

ajustada.

Cuelgue la campana extractora de tal manera que la distancia entre la estufa y la campana extractora sea de 65-75 cm.

Page 58

RETIRADA DEL APARATO

Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado) entonces rige la normativa europea, directiva 2012/19/UE. Este producto no debe arrojarse a un contenedor de basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada

de aparatos eléctricos y electrónicos. Respete las leyes

territoriales y no arroje aparatos viejos al cubo de la basura

doméstica. Una retirada de aparatos conforme a las leyes,

contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. El reciclaje ayuda a reducir el consumo de materias primas.

DECLARACIÓN DE CONFORMIDAD

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Este producto cumple con las siguientes directivas europeas:

2009/125/CE (ErP) 2011/65/UE (refundición RoHS) 2014/30/UE (EMC) 2014/35/UE (baja tensión)

Page 59

Gentile cliente,

La ringraziamo per aver acquistato il dispositivo. La preghiamo

di leggere attentamente le seguenti istruzioni per l’uso e di

seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere

al manuale d’uso più attuale e per ricevere informazioni sul

prodotto.

INDICE

Avvertenze di sicurezza 60 Montaggio 62 Pannello di controllo 67 Pulizia e manutenzione 69 Ricerca e correzione degli errori 71 Smaltimento 72 Dichiarazione di conformità 72

DATI TECNICI

Numero articolo 10032863 10034330

Alimentazione 220-240 V ~ 50 Hz

Page 60

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le avvertenze prima dell’utilizzo e conservare il manuale

d’uso per future consultazioni.

• Il montaggio deve essere realizzato da un elettricista o da un tecnico specializzato. Prima di utilizzare la cappa aspirante, assicurarsi che la tensione (V) e la frequenza (Hz) indicate sulla cappa corrispondano a tensione (V) e frequenza (Hz)

dell’alimentazione elettrica.

• Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata

osservazione delle avvertenze di sicurezza e da un’installazione impropria del

dispositivo.

• Bambini sotto a 8 anni non possono utilizzare la cappa aspirante.

• Il dispositivo non è adatto a uso commerciale, ma solo casalingo e in ambienti simili.

• Pulire regolarmente il dispositivo e il ltro, in modo che funzioni in modo efciente.

• Staccare sempre la spina prima della pulizia.

• Pulire il dispositivo come descritto nel manuale.

• Non utilizzare amme libere sotto alla cappa aspirante.

• Se il dispositivo non funziona normalmente, rivolgersi al produttore o a un tecnico.

• Bambini a partire da 8 anni e persone con limitate capacità siche e psichiche possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile del loro controllo riguardo alle funzioni e alle procedure di sicurezza. Assicurarsi che i bambini non giochino con il dispositivo. Bambini a partire da 8 anni possono pulire il dispositivo solo con il dovuto controllo.

• Se cavo di alimentazione o spina sono danneggiati, devono essere sostituiti dal

produttore, da un’azienda autorizzata o da una persona con qualica equivalente.

• Se la cappa aspirante viene utilizzata con fornelli a gas o che funzionano con altri

combustibili inammabili, è necessaria una sufciente ventilazione del locale.

• Non ambeggiare sotto alla cappa.

• Attenzione: la supercie del dispositivo può diventare estremamente calda durante il funzionamento.

Avvertenze importanti sull’installazione

• L’aria non può essere convogliata in uno scarico che viene utilizzato per aspirare fumi, gas o altri combustibili inammabili (ciò non vale per i dispositivi che riportano l’aria nel locale).

• Rispettare le normative locali relative all’installazione di impianti di aspirazione.

Page 61

Avvertenze importanti sulla modalità di funzionamento di scarico dell’aria

AVVERTENZA

Pericolo di intossicazione dovuto ai gas di scarico riaspirati! Non

utilizzare il dispositivo in modalità di scarico dell’aria se viene utilizzato con focolari dipendenti dall’aria della stanza e non viene garantita suf ciente ventilazione.

I focolari dipendenti dall’aria della stanza, come riscaldamenti a gas, olio, legna o carbone, boiler o riscaldatori di circolazione, aspirano l’aria della stanza e la convogliano all’aperto tramite un tubo di scarico o una canna fumaria. In modalità di funzionamento di scarico dell’aria, viene aspirata aria dalla cucina e dalle stanze adiacenti e senza suf ciente af usso d’aria si crea una depressione. Questo può

causare la riaspirazione di gas tossici nelle stanze abitative dalla canna fumaria o dal tubo di scarico.

• Assicurarsi che ci sia af usso suf ciente di aria fresca e che l’aria possa circolare.

• Una cassetta a muro per l’af usso e lo scarico dell’aria non basta per garantire il mantenimento dei valori limite.

Un utilizzo privo di pericoli è possibile solo se la depressione nel luogo del focolare non supera 4 Pa (0,04 mbar). Questo è possibile attraverso aperture prive di

chiusura su porte e  nestre, insieme a cassette a muro per af usso e scarico dell’aria che permettono il passaggio dell’aria necessaria alla combustione. Consultare assolutamente un tecnico di manutenzione delle canne fumarie per far valutare l’intero

impianto di ventilazione della casa. In caso di necessità, saprà indicarvi le misure necessarie per una corretta ventilazione.

Se la cappa aspirante viene utilizzata solo in funzione di ricircolo, non vi sono limitazioni.

AVVERTENZA

Pericolo di incendio dovuto a scintille volatili! Installare la cappa sopra a focolari con combustibili solidi (legna o carbone), solo se è presente una copertura non rimovibile e completamente chiusa.

Page 62

MONTAGGIO

Durante il montaggio, è necessario rispettare esattamente la distanza minima tra cappa e piano di cottura e seguire i passaggi e le indicazioni aggiuntive.

Nella modalità di scarico all’aperto (a- vedere anche avvertenze per il montaggio), i vapori vengono aspirati tramite un anello di collegamento ssato al tubo di scarico. Il diametro del tubo di scarico deve corrispondere a quello dell’anello di collegamento

Se si utilizza o si prevede di utilizzare una valvola di ritorno per il fumo, è necessario controllare se il tubo di scarico si lascia aprire e chiudere liberamente dopo

l’installazione. La cappa aspirante può essere dotata di una apertura aspirante (sopra)

o due (sopra e dietro).

La cappa viene normalmente congurata per l’utilizzo con apertura in alto come cappa

aspirante. Le aperture non necessarie devono essere dotate di una copertura in plastica.

Questa copertura in plastica può essere rimossa facilmente ruotando in senso antiorario e può essere posizionata opzionalmente su un’altra apertura che non è necessaria.

Misure

1 0 9

6 1 1

4 6 2

6 0

330

1 0 8

725

8 8

6 1 0

5 4 2

2 8 0

5 9 2

4 0

245

280

2 8 0

Page 63

Utilizzo della cappa aspirante come cappa di scarico dell’aria (con scarico verso l’esterno)

Se la cappa aspirante è dotata di ltro ai carboni attivi nella congurazione di fabbrica, è necessario rimuoverlo. Il ltro ai carboni attivi è utile solo se si utilizza la

cappa in funzione di ricircolo.

Modicare la cappa aspirante per la funzione di ricircolo

Se si desidera utilizzare la cappa aspirante in funzione di ricircolo, è necessario

montare il ltro/i ltri ai carboni attivi al motore prima di utilizzare la cappa. In alcuni modelli, i ltri ai carboni attivi sono inclusi in consegna. In caso contrario è necessario acquistare il ltro/i ltri ai carboni attivi presso il fornitore della cappa aspirante. Inoltre è necessario impostare la cappa su “Posizione ltro” (leva o impugnatura a sfera).

Collegamento alla rete elettrica

Prima di collegare la cappa aspirante, assicurarsi che la tensione indicata (V) indicata sulla targhetta del dispositivo corrisponda a quella della rete elettrica. Non installare il dispositivo se i dati sulla targhetta del dispositivo non corrispondono con la tensione

della rete elettrica. La targhetta si trova all’interno del dispositivo, dietro al ltro

antigrasso.

Se il dispositivo non è dotato di spina di collegamento, deve essere montato un interruttore a due poli con una larghezza di apertura minima di 3 mm da un tecnico autorizzato e in un luogo facilmente accessibile, conformemente alle norme. Se la cappa aspirante è dotata di spina standard, collegarla a una presa di corrente facilmente accessibile.

Installazione del ltro ai carboni attivi

Il manuale di montaggio per il ltro ai carboni attivi si trova nell’imballaggio. Per il montaggio del ltro ai carboni attivi, è necessario rimuovere il ltro/i ltri antigrasso, installare il ltro/i ltri ai carboni attivi e rimontare il ltro/i ltri antigrasso.

Page 64

Montaggio della cappa aspirante

Procurarsi un canale di scarico da 150

mm con due fascette per tubi essibili

(non inclusi in consegna).

Posizionare l’impianto di ventilazione nell’intaglio e collegarlo con

le guide di supporto alla parte inferiore del pannello di lavoro e

dell’alloggiamento.

Realizzare un intaglio sul pannello di lavoro per il piano cottura.

Realizzare intagli appropriati sul

pannello di lavoro per l’impianto di

ventilazione.

Page 65

Page 66

• Montaggio del motore:

• Il motore può essere montato a destra o a sinistra dell’alloggiamento di aspirazione.

• Collegare poi le diverse pale del rotore e controllare il funzionamento del dispositivo.

Avvertenza: il sistema di ventilazione ha bordi taglienti. Indossare guanti protettivi (immagine 10).

Page 67

PANNELLO DI CONTROLLO

Accensione/ spegnimento luce

Attivazione/disattivazione ritardo automatico

Regolazione velocità ventola

Premere 4 secondi: Turbo-Level

Controllo ventola

Attivazione/ disattivazione apparecchio

Sollevare/abbassare la cappa :

Premendo il tasto per 2 secondi, la cappa si solleva e resta nella posizione più alta possibile. Premendo di nuovo il tasto, la cappa si abbassa.

Importante: assicurarsi che il tubo essibile non venga bloccato o otturato durante il sollevamento o l’abbassamento. Si corre il pericolo di sollevare un contenitore

(impugnatura, ecc.) e, possibilmente, di rovesciarne il contenuto bollente.

Regolare il livello di potenza :

Con l´apparecchio in funzione, premere brevemente

per aumentare la velocità di 1 livello (da livello 1 a 10) e per arrestare l´apparecchio. Premere a lungo per aumentare la velocità al livello massimo.

Con la barra di scorrimento è possibile aumentare e diminuire la potenza. Toccare direttamente il livello desiderato o scorrere avanti e indietro sul pannello di controllo

(sotto alla barra illuminata), no a raggiungere l’intensità desiderata. Il livello viene mostrato sul display in alto. Tenendo premuto il tasto dell’intensità massima (cursore di regolazione) per circa 5 secondi, si attiva il livello intensivo (Turbo). L’ultimo livello (sul

livello del pittogramma) comincia a lampeggiare.

Impostare il funzionamento automatico :

Premere il tasto

per tre secondi. Quando comincia a lampeggiare, il funzionamento

automatico è attivo.

Page 68

Condotto di scarico dell’aria

1 Fuoriuscita dell’aria verso l’esterno

• Il condotto di scarico dell’aria deve essere il più corto e dritto possibile.

• Per evitare rumore eccessivo e una capacità aspirante limitata, il diametro del condotto di scarico deve essere di almeno 150 mm.

• Utilizzare e formare solamente curvature con un ampio raggio.

• Curvature con un raggio limitato riducono la capacità aspirante della cappa.

• Per il condotto di scarico dell’aria, utilizzare solo condotti lisci o tubi essibili

realizzati in materiali non inammabili.

• Se si realizza una posa orizzontale del condotto di scarico, deve essere presente

un’inclinazione minima di 1 cm al metro o un angolo di 2°. In caso contrario l’acqua di condensa potrebbe scorrere nel motore della cappa aspirante.

• Se lo scarico dell’aria viene immesso in un canale di scarico, l’estremità del collegamento deve essere rivolta in direzione del usso.

• Se il condotto di scarico passa per locali freddi, softte, ecc., può vericarsi una forte diminuzione di temperatura nei singoli componenti del condotto, che comporta la formazione di acqua di condensa. In tal caso è necessario isolare il condotto.

• In alcune circostanze è necessario installare, oltre a un isolamento sufciente,

anche un dispositivo di blocco dell’acqua di condensa. Il produttore è

costantemente impegnato nello sviluppo dei suoi prodotti. Tenere presente che non

si escludono modiche nel prodotto, nella forma, nell’equipaggiamento e nelle

componenti tecniche.

• Il produttore non si assume responsabilità per errori che risultano dalla mancata osservanza delle informazioni e indicazioni fornite.

2 Fuoriuscita dell’aria tramite un pozzo di

ventilazione

Page 69

PULIZIA E MANUTENZIONE

Prima di effettuare pulizia e manutenzione, è necessario scollegare la cappa dalla rete

elettrica, staccando la spina o spegnendo l’interruttore di sicurezza in casa o svitando

completamente il fusibile avvitabile.

• Non utilizzare pulitori a vapore per pulire la cappa aspirante.

• Non utilizzare detergenti a base di alcool con superci nere opache per pulire il dispositivo. Potrebbero risultare scolorimenti.

• La mancata osservanza delle indicazioni relative a pulizia e manutenzione può

causare il rischio d’incendio dovuto ad accumuli di grasso.

• I ltri antigrasso sul dispositivo devono essere puliti o sostituiti a intervalli regolari.

• Filtri pieni di grasso possono prendere fuoco rapidamente e causare anche odori spiacevoli.

• Filtri antigrasso otturati da particelle di sporco inuenzano sensibilmente il funzionamento del dispositivo.

• Quando si pulisce la zona degli elementi di controllo, assicurarsi che non penetri acqua nelle componenti elettroniche

Avvertenze speciali per dispositivi con alloggiamento in acciaio inox

• Per la pulizia delle superci in acciaio inox, utilizzare un prodotto apposito acquistabile sul mercato che non sia abrasivo.

• Si consiglia il trattamento con un prodotto per la conservazione dell’acciaio inox, in

modo da evitare la rapida formazione di sporco sulla supercie.

• Distribuire il prodotto con un panno morbido, in modo da coprire la supercie e senza utilizzarne troppo.

• Non utilizzare mai un detergente per acciaio inox vicino agli elementi di controllo.

• Quando si puliscono i ltri in metallo, fare attenzione a non danneggiare la rete.

• Una pulizia troppo frequente o l’utilizzo di detergenti aggressivi possono causare

scolorimenti alla supercie metallica.

• Questo non ha conseguenze sulla funzionalità del ltro e non è motivo di reclamo.

Sostituzione del ltro antigrasso

• Sostituire mensilmente il ltro in carta.

• Sostituire i ltri antigrasso in carta con allarme ogni due mesi o quando il colore

della supercie diventa visibile tra le aperture della maglia. Questo ltro è colorato su un lato; dopo l’installazione, questa colorazione non deve essere visibile

attraverso le aperture della maglia.

• I ltri antigrasso in espanso devono essere messi in acqua calda e sapone una volta al mese per 1-2 ore. Non strizzare; se necessario, ripetere la procedura e

sostituire il ltro dopo un massimo di 5-6 lavaggi.

• I ltri in metallo non devono essere sostituiti quando sono troppo pieni, ma lavati a mano o in lavastoviglie (60°) una volta al mese. Far asciugare per bene il ltro e

reinserirlo nella cappa aspirante facendo attenzione. Non utilizzare detersivi per piatti alcalini (valore pH superiore a 7).

Page 70

Filtro ai carboni attivi

a) I tradizionali  ltri ai carboni attivi (solitamente rotondi) non possono essere lavati o

riutilizzati. In caso di normale utilizzo e in base alle dimensioni, sostituirli ogni 4-6 mesi. Rispettare le indicazioni sulla confezione.

b) I  ltri ai carboni attivi lavabili e riutilizzabili (solitamente quadrati) devono essere

lavati in lavastoviglie una volta al mese con normale detersivo per piatti e il programma

intensivo (alla temperatura massima). I  ltri ai carboni attivi lavabili e rigenerabili assorbono gli odori della cucina per un massimo di 3 anni, se lavati ogni mese. Il  ltro

deve poi essere sostituito con uno nuovo.

I  ltri ai carboni attivi lavabili e riutilizzabili devono essere lavati separatamente, per

evitare accumuli di resti di cibo, che possono risultare poi in odori spiacevoli. Dopo

il lavaggio, il  ltro ai carboni attivi lavabile e riutilizzabile deve essere riattivato. A tal  ne, è necessario asciugare il  ltro in forno a 100 °C per 10 minuti. Leggere sulla confezione se il  ltro ai carboni attivi è lavabile e rigenerabile. Ogni volta che si lava o sostituisce un  ltro antigrasso o ai carboni attivi, dopo averlo rimosso, pulire con

uno sgrassante delicato tutti i componenti del lato inferiore della cappa. Per la pulizia

quotidiana delle super ci esterne della cappa, utilizzare un panno morbido inumidito

con alcool o con un detergente liquido delicato. Non utilizzare mai detergenti abrasivi.

AVVERTENZA

Pericolo d’incendio ! Respectez les indications pour le nettoyage de la hotte et le renouvellement ou le nettoyage des  ltres.

Illuminazione

Questo dispositivo ha una barra LED integrata. La barra LED non deve essere sostituita.

Page 71

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile causa Soluzioni

La luce si accende, ma la ventola non funziona.

Luce e ventola non funzionano.

Il dispositivo vibra. La pala del rotore è

Cattiva capacità aspirante.

La ventola è guasta. Spegnere il dispositivo

Il motore è danneggiato.

La lampadina è bruciata. Sostituire la lampadina

La spina non è collegata. Collegare la spina.

guasta.

Il motore non è montato correttamente.

Il dispositivo non è ben

ssato alla parete.

La distanza tra fornello e cappa è eccessiva.

e farlo controllare da un tecnico.

con una uguale.

Spegnere il dispositivo e farlo controllare da un tecnico.

Staccare il dispositivo dalla parete e assicurarsi che il sistema di aggancio sia ben posizionato

Montare la cappa aspirante in modo che sia a 65-75 cm dal piano cottura.

Page 72

SMALTIMENTO

Se sul prodotto è presente la gura a sinistra (il cassonetto mobile

sbarrato), si applica la direttiva europea 2012/19/UE.

Questi prodotti non possono essere smaltiti con i riuti

normali. Informarsi sulle disposizioni vigenti sulla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire

i vecchi dispositivi con i riuti domestici. Grazie al corretto

smaltimento dei vecchi dispositivi si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a diminuire il consumo di materie prime.

DICHIARAZIONE DI CONFORMITÀ

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2009/125/CE (ErP) 2011/65/UE (RoHS) 2014/30/UE (EMC) 2014/35/UE (LVD)

Page 73

Page 74

Page 75

Page 76

Klarstein Royal Flush Eco User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
