Klarstein 10033719 User Manual

Beretta

Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante

10033717 10033718 10033719

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.

INHALTSVERZEICHNIS

DE

Konformitätserklärung3
Sicherheitshinweise4
Installation (Außenentlüftung)6
Hinweise für den Einbau des Abluftrohrs11
Bedienfeld und Funktionstasten12
Fehlersuche und Fehlerbehebung13
Reinigung und Pege13
Hinweise zur Entsorgung14

TECHNISCHE DATEN

Artikelnummer 10033717, 10033718, 10033719

Stromversorgung 220-240 V ~ 50 Hz

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:

2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EG (ErP)

English 13
Français 29
Español 41
Italiano 53

3

DE

SICHERHEITSHINWEISE

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.

• Die Montagearbeiten dürfen nur von einem Elektrofachmann oder einer Fachkraft

durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie
sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung (V) und Frequenz (Hz) ihrer Stromversorgung

entsprechen.

• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.

• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.

• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im

Haushalt und in ähnlichen Umgebungen vorgesehen.

• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.

• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.

• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.

• Verwenden Sie unter der Abzugshaube kein offenes Feuer.

• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.

• Kinder ab 8 Jahren, psychisch und körperlich eingeschränkte Menschen dürfen
das Gerät nur benutzen, wenn sie vorher von einer für Sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden. Achten Sie darauf, dass Kinder nicht mit dem Gerät
spielen. Kinder ab 8 Jahren dürfen das Gerät nur unter Aufsicht reinigen.

• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,

einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt

werden.

• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.

• Flambieren Sie nicht unter der Abzugshaube.

• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.

Wichtige Hinweise zur Installation

• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).

• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

4

Wichtige Hinweise zum Abluftbetrieb

WARNUNG

Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das

Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten, wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler

oder Durchlauferhitzer) beziehen die Luft aus dem Raum und führen Sie durch ein

Abluftrohr oder eine Kamin ins Freie. Im Abluftbetrieb wird der Küche und den

benachbarten Räumen Luft entzogen, ohne ausreichende Zuluft entsteht ein Unterdruck.

Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume
zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.

• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie wenn durch nicht­verschließbare Öffnungen in Türen und Fenstern, in Verbindung mit einem Zuluft- /
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen

Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.

DE

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb

ohne Einschränkung möglich.

WARNUNG

Brandgefahr durch Funken ug! Installieren Sie die Abzugshaube nur

über einer Feuerstätte für feste Brennstoffe (wie z.B. Holz oder Kohle),
wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.

5

DE

INSTALLATION (AUSSENENTLÜFTUNG)

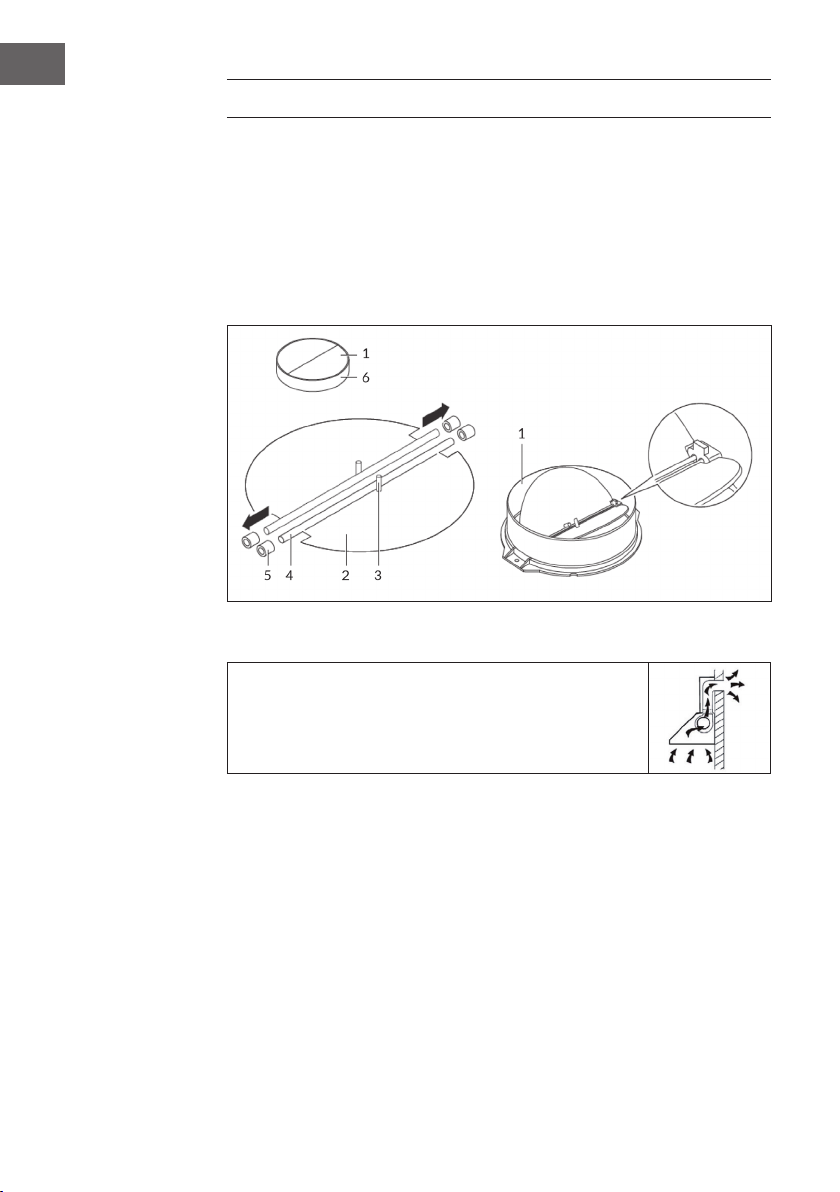

Montage der V-Klappe

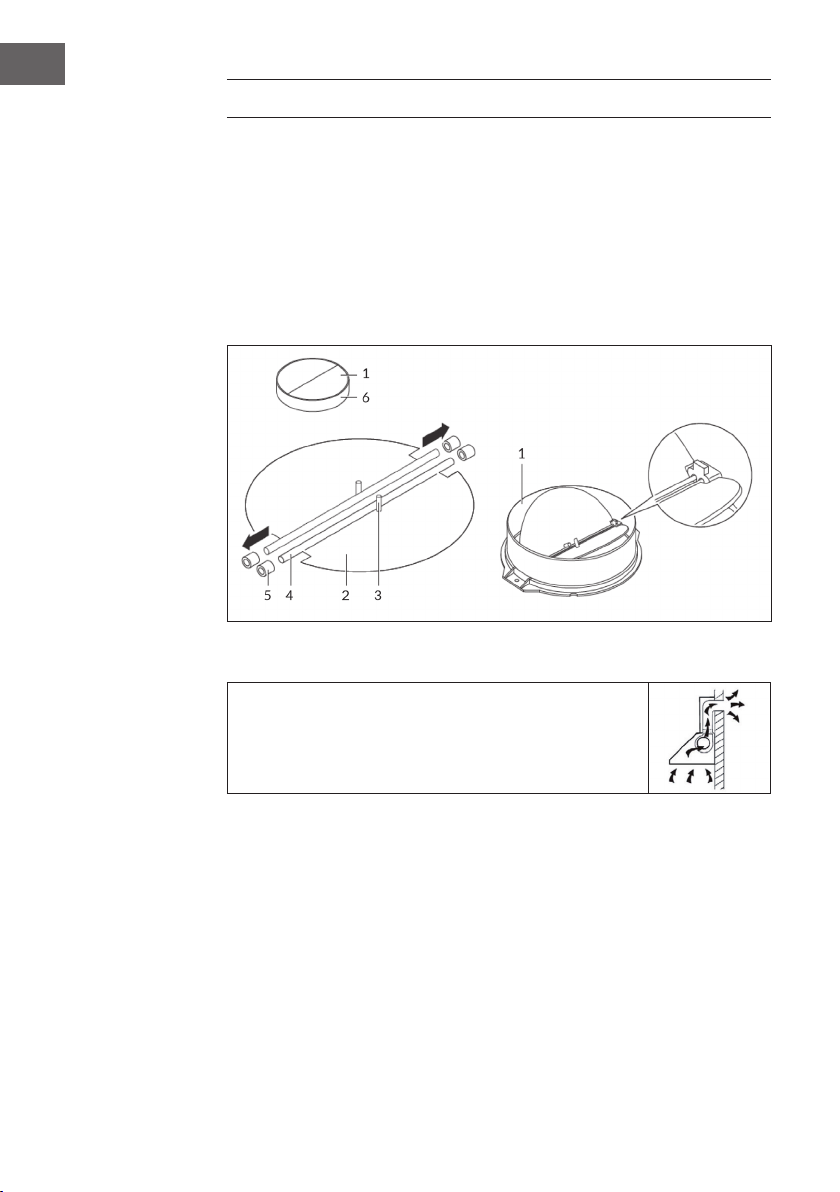

Wenn die Dunstabzugshaube keine vormontierte V-Klappe hat, installieren Sie die Teile

folgendermaßen:

1 Bauen Sie die Erste Hälfte (2) in das Gehäuse (6) ein.

2 Der Pin (3) sollte nach oben gerichtet sein.
3 Die Achse (4) wird in die Bohrungen (5) am Gehäuse eingesetzt.
4 Wiederholen Sie alle Arbeitsschritte für die zweite Hälfte der Klappe.

Installation

Wenn Sie einen Luftauslass nach außen haben, kann die

Dunstabzugshaube, wie rechts abgebildet, über einen
Absaugkanal (Emaille, Aluminium, exibles Rohr oder

unbrennbares Material mit einem Innendurchmesser von

150mm) angeschlossen werden.

6

Ziehen Sie vor der Installation den Stecker aus der Steckdose

1

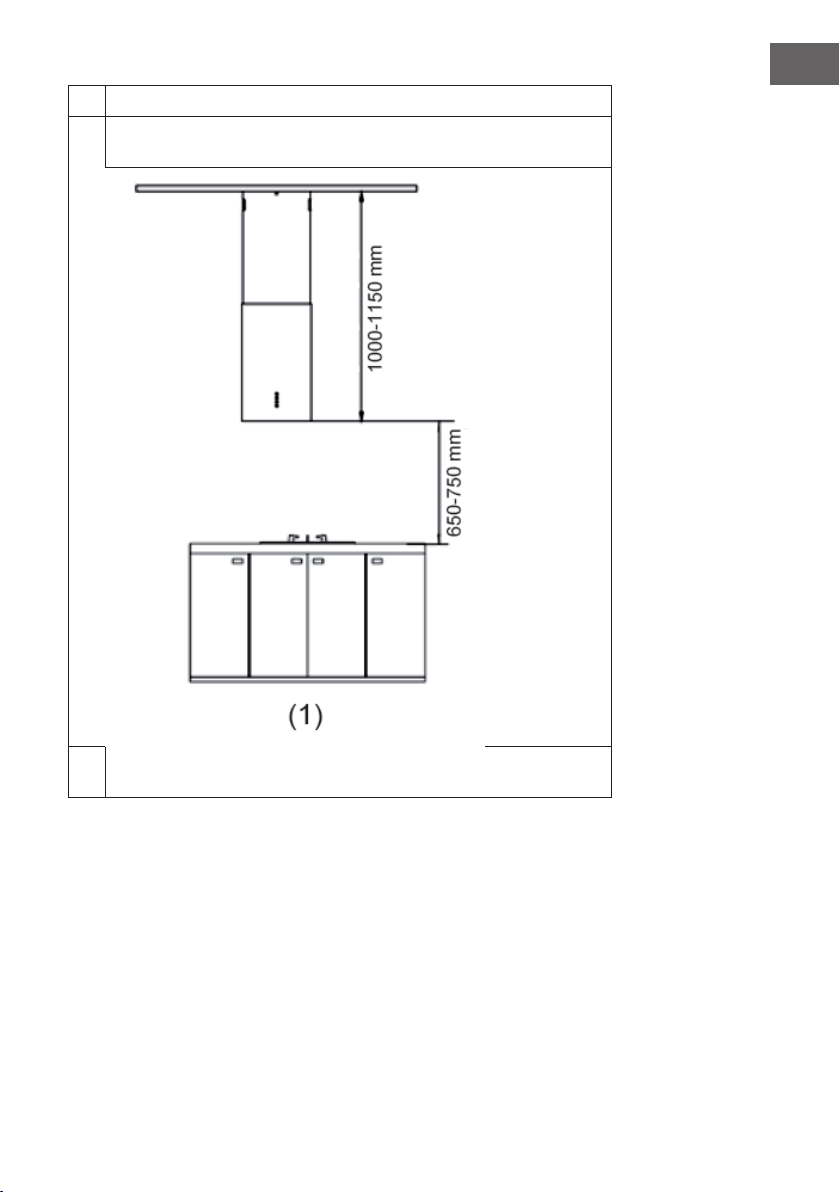

Die Dunstabzugshaube sollte in einem Abstand von 65-75 cm über der
Kochäche angebracht werden, um bestmögliche Wirkung zu erzielen (siehe

Bild 1).

2

DE

Die Decke muss mindestens 120 kg tragen können und die Dicke der Decke

3

muss mindestens 30 mm betragen.

7

DE

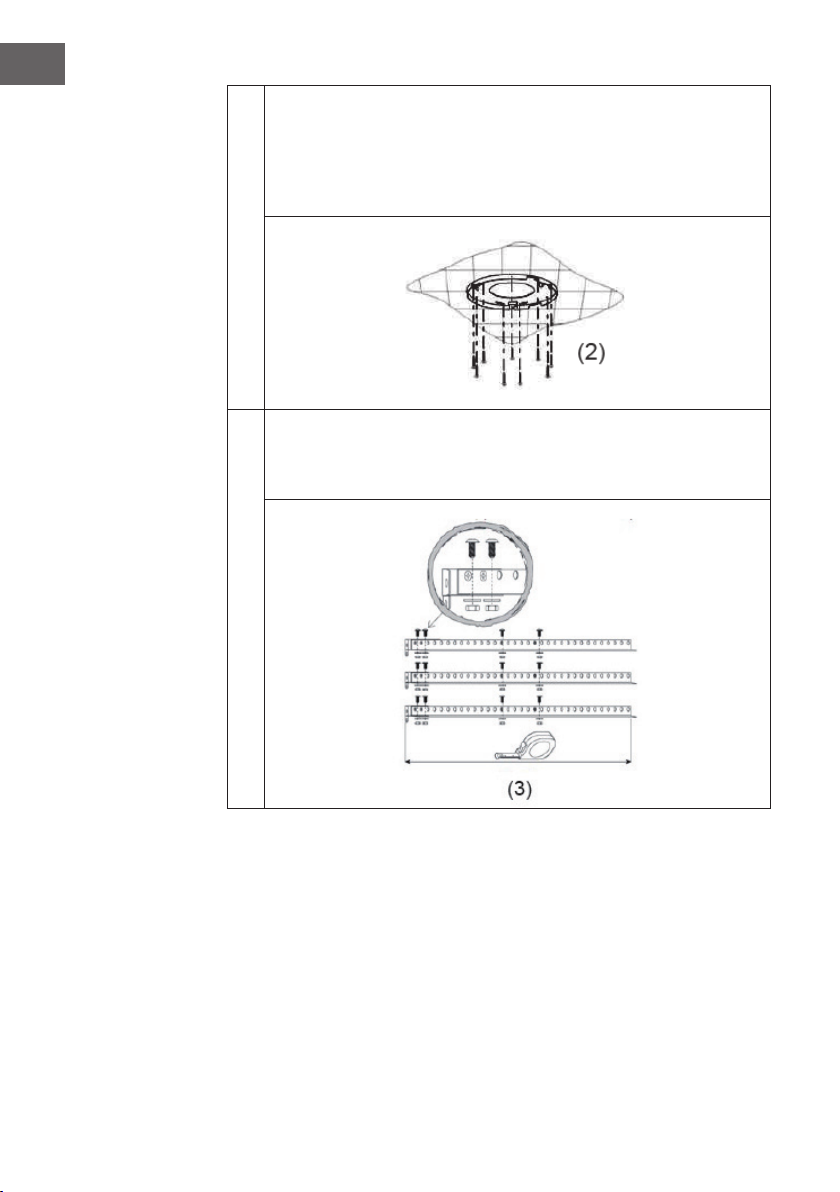

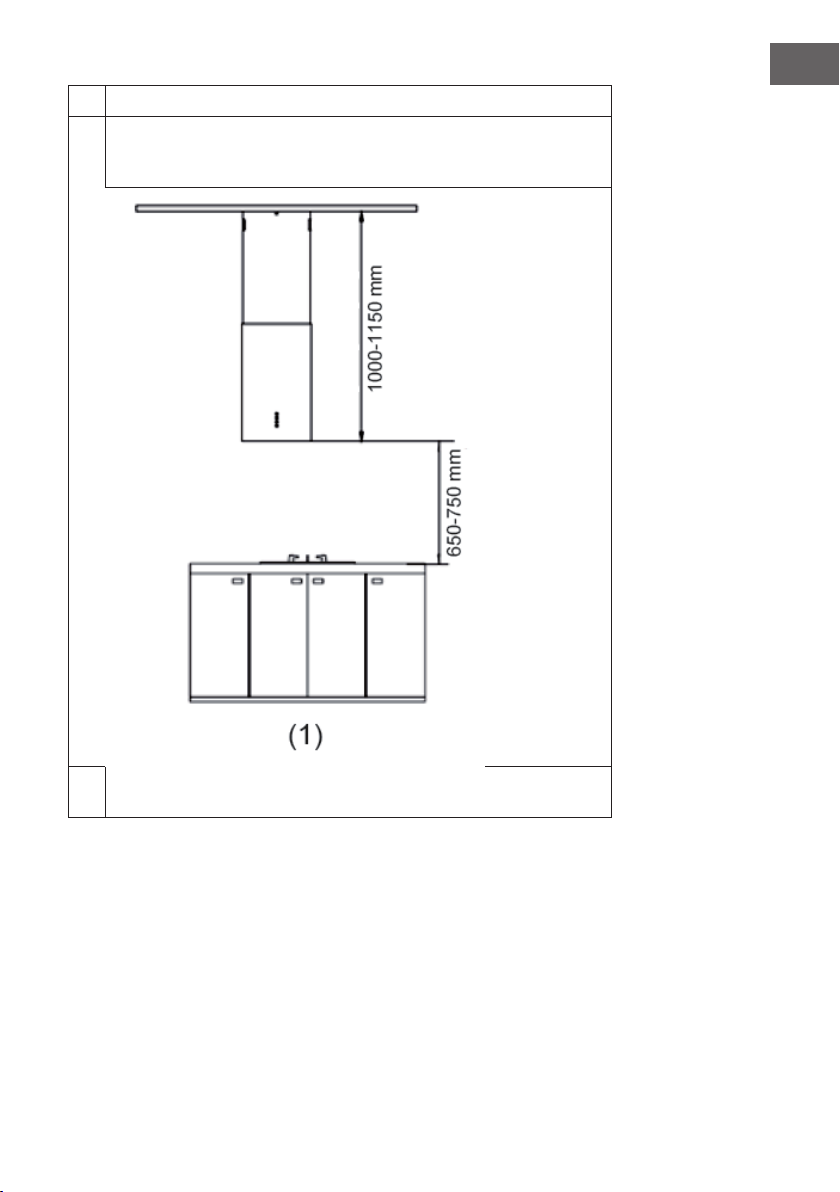

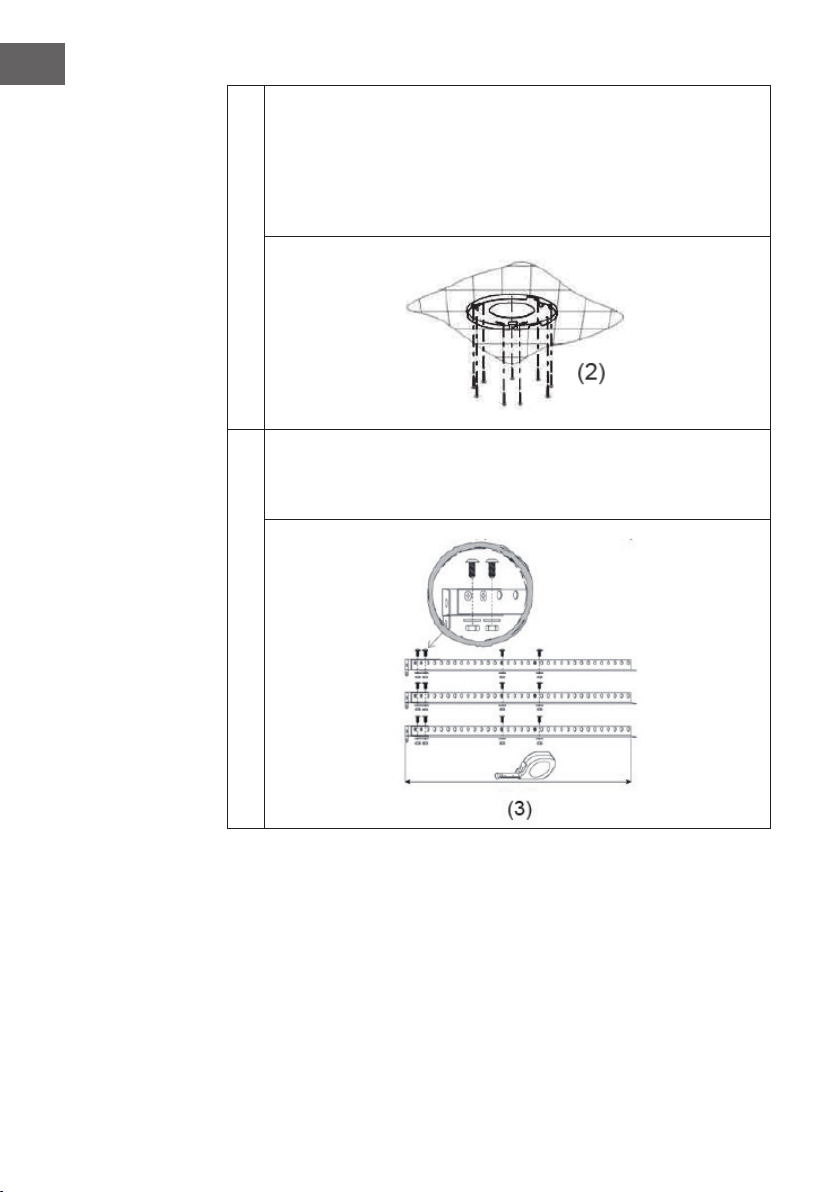

Bohren Sie ein Loch (Ø 170 mm) an der Stelle in die Decke, an der die
Dunstabzugshaube später hängen soll. Falls die Decke aus Holz ist, markieren

Sie sich die Bohrlöcher mit Hilfe der Aufhängeplatte und bohren Sie 8 Löcher

in die Decke. Befestigen Sie dann die Aufhängeplatte mit acht ST6x40mm
Senkblechschrauben an der Holzdecke. Falls die Decke aus Beton ist, Bohren
sie nur 6 Löcher und befestigen Sie die Aufhängeplatte mit sechs Ø6x60mm
Ankerbolzen an der Betondecke (siehe Bild 2).

4

Kalkulieren Sie die Länge der Winkeleisen so, dass die Abstände (siehe Bild 1)

eingehalten werden. Verbindung Sie die Winkeleisen und mit 18 M4x10mm
Schrauben, M4-Mutter und Unterlegscheiben. Die Überlappung der

Winkeleisen sollte mehr als 100 mm betragen (siehe Bild 3).

5

8

Befestigen Sie die Winkeleisen mit sechs M4x10 mm Schrauben am

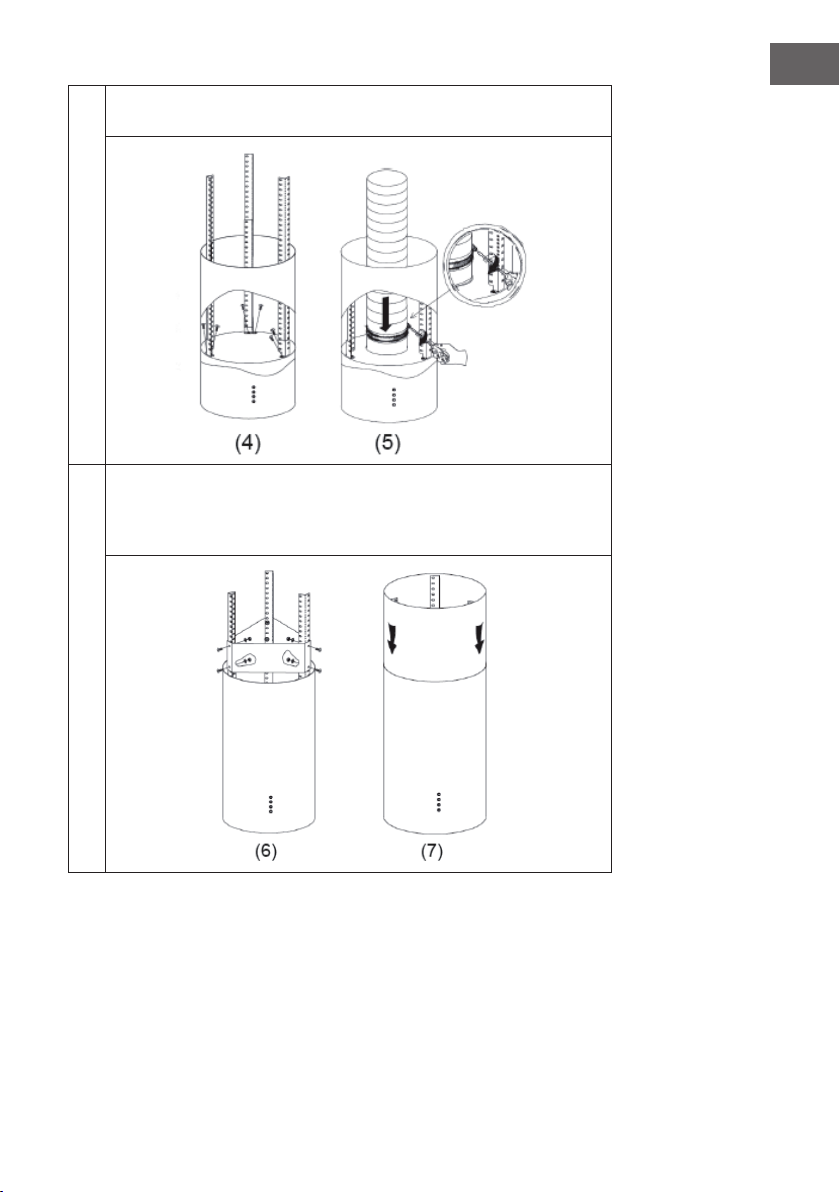

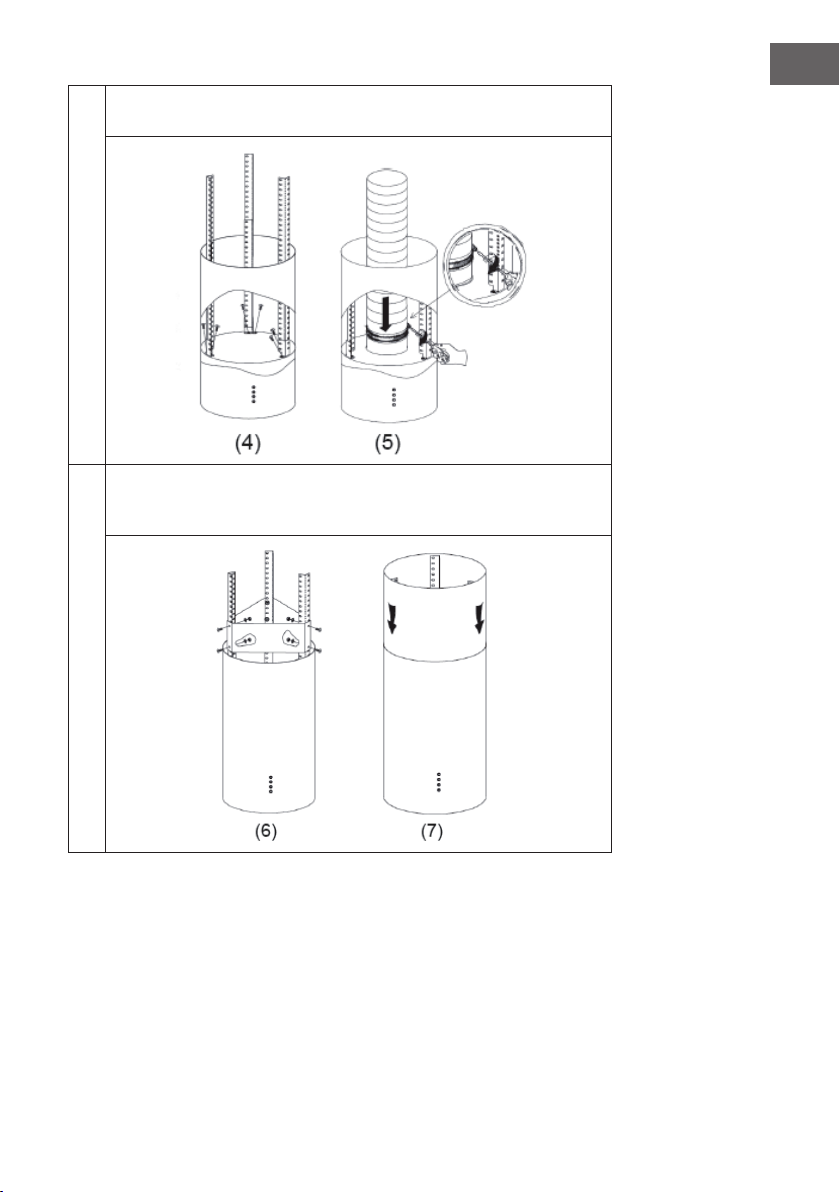

Dunstabzugsgehäuse und installieren Sie das Abluftrohr (siehe Bild 4/5).

6

Setzen Sie den Halter auf die drei installierten Winkeleisen und befestigen Sie

ihn mit sechs M4x10 mm Schrauben, M4 Muttern und Unterlegscheiben (siehe

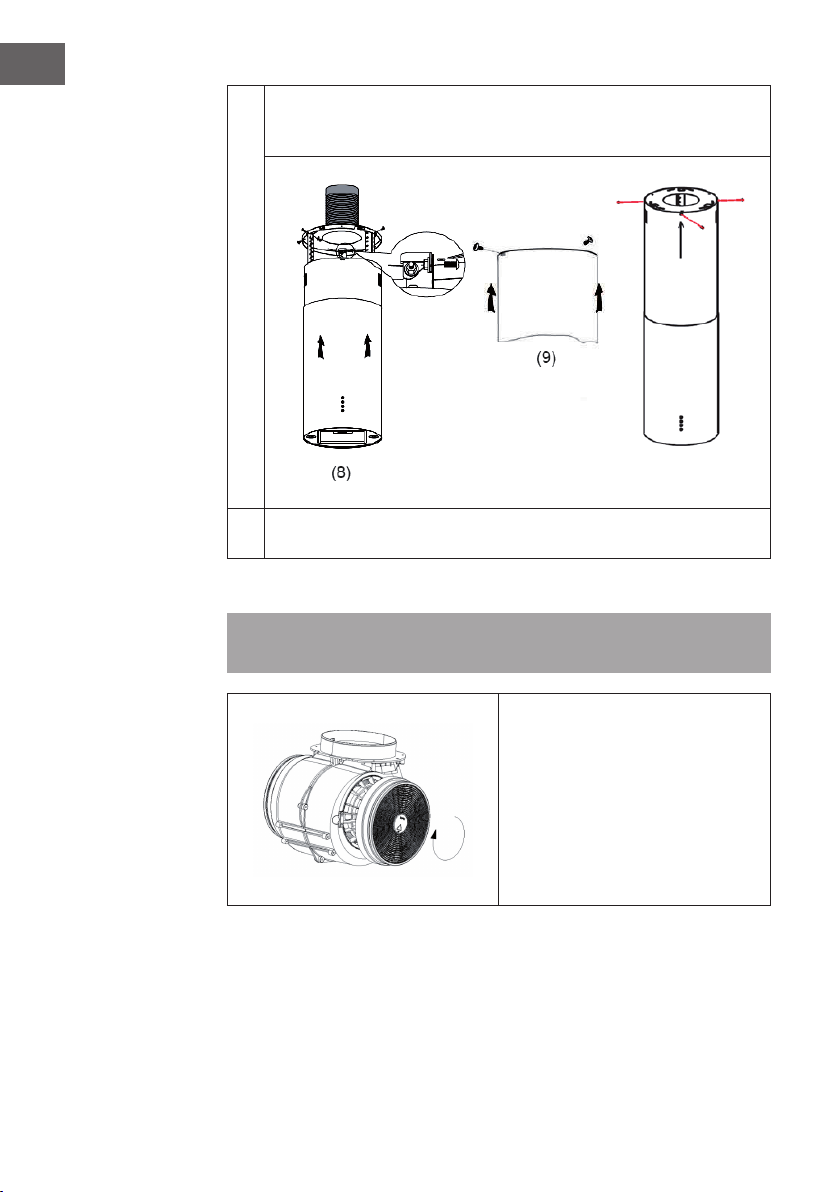

Bild 6). Setzen Sie dann den Innenschornstein in das Dunstabzugsgehäuse ein

(siehe Bild 7).

DE

7

9

DE

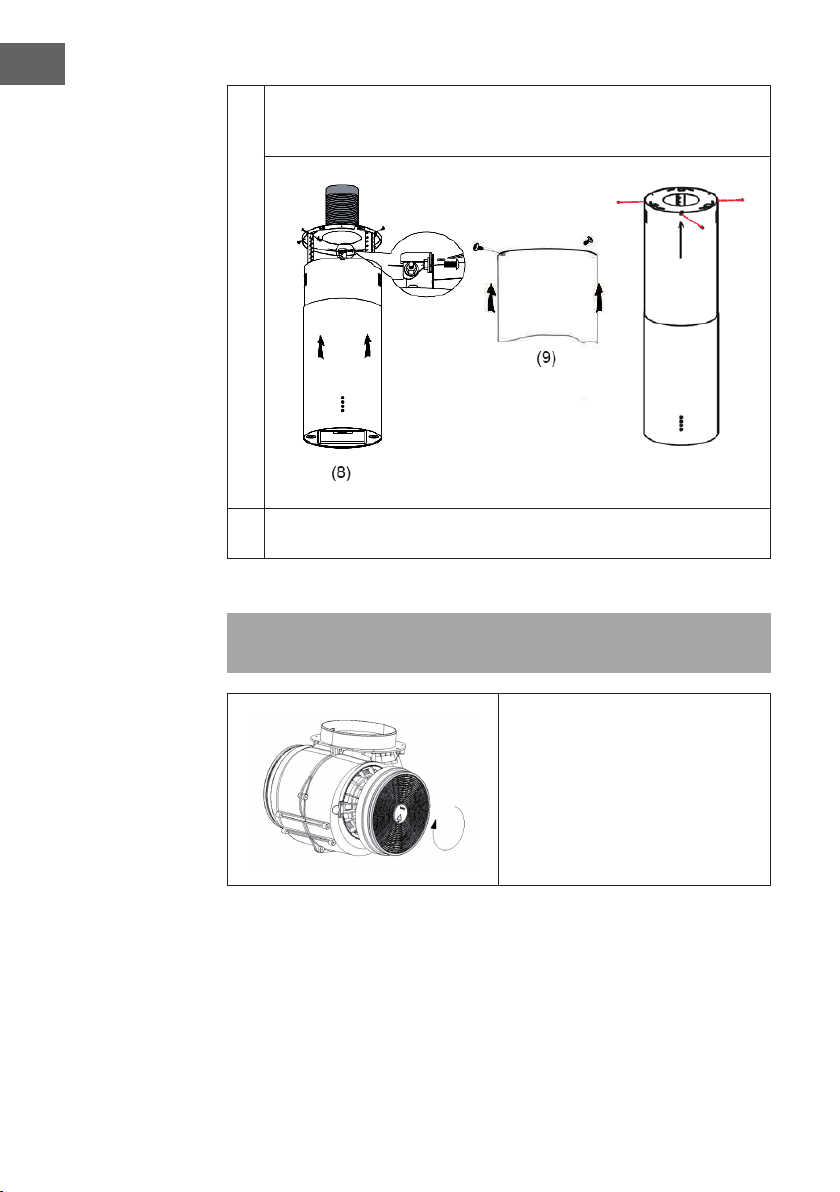

Heben Sie die fertig montierte Abzugshaube an und ziehen Sie das

Abluftrohr aus der Decke (siehe Bild 8). Befestigen Sie die Winkeleisen mit
sechs M4x10mm Schrauben, M4 Muttern und Unterlegscheiben an der

Aufhängeplatte.

7

Lösen Sie den Innenschornstein und befestigen Sie ihn mit drei ST4x8 mm

8

Schrauben an der Aufhängeplatte.

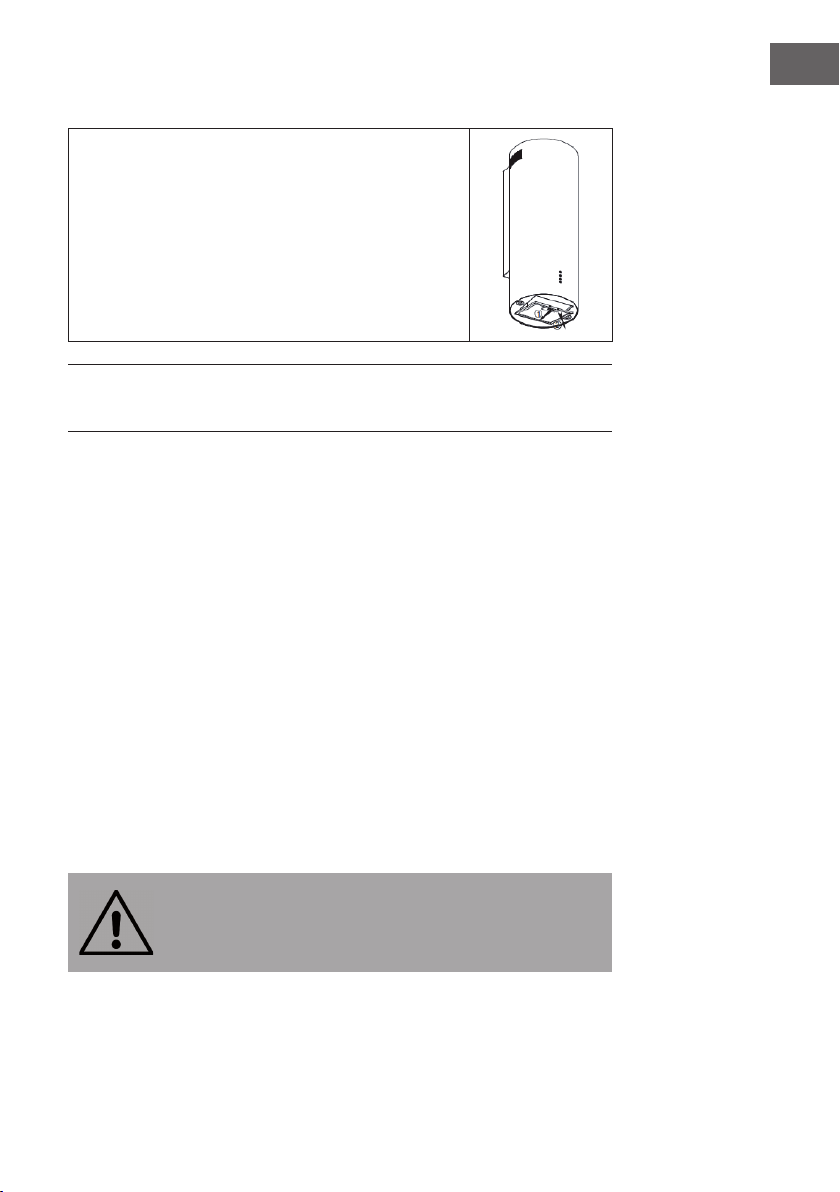

Aktivkohlelter einbauen

Hinweis: Ein Aktivkohlelter gehört nicht zum Lieferumfang. Sie können ihn aber zur

Abzugshaube dazukaufen.

Stecken Sie den Aktivkohlelter auf

den Lüfter und drehen Sie ihn im

Uhrzeigersinn fest. Wiederholen

die Prozedur auf der anderen Seite.

Versichern Sie sich, dass der Filter fest

sitzt, andernfalls könnte er sich lösen
und eine Gefahr darstellen. Hinweis: Bei

installiertem Aktivkohlelter nimmt die

Absaugleistung etwas ab.

10

Installation des Fett lters

Befolgen Sie zur Installation der Fett lter die folgenden

Schritte:

• Fügen Sie die Filter in die Öffnungen an der Hinterseite

der Dunstabzugshaube ein.

• Drücken Sie den Knopf am Griff des Filters.

• Lassen Sie den Griff los, sobald sich der Filter in der

richtigen Position be ndet.

• Wiederholen Sie diese Schritte zur Installation aller Filter.

HINWEISE FÜR DEN EINBAU DES ABLUFTROHRS

Die folgenden Regeln müssen strikt eingehalten werden, um eine optimale

Luftabsaugung zu erreichen:

• Achten Sie darauf, dass das Abluftrohr möglichst kurz und gerade verläuft.

• Verkleinern Sie die Größe nicht und schränken das Abluftrohr nicht ein.

Bei Verwendung von Abluftrohren ist das Rohr immer straff zu verlegen, um den
Druckverlust zu minimieren.

• Bei Nichtbeachtung dieser grundlegenden Anweisungen wird die Leistung reduziert

und der Geräuschpegel der Dunstabzugshaube erhöht.

• Alle Installationsarbeiten müssen von einer Elektrofachkraft oder einer dafür

quali zierten Person durchgeführt werden.

• Schließen Sie das Abluftrohr der Haube nicht an ein vorhandenes Lüftungssystem
an, das für ein anderes Gerät verwendet wird, z. B. einen Rauchabzug, Gasrohre
oder Heißluftrohre.

• Sofern das Abluftrohr einen Bogen macht, sollte der Winkel des Abluftrohrs nicht

kleiner als 120° sein. Richten Sie das Abluftrohr niemals nach unten, sondern immer

waagerecht aus oder führen Sie das Rohr vom Anfangspunkt nach oben zum
Luftauslass an der Außenwand.

• Nach dem Einbau ist darauf zu achten, dass die Dunstabzugshaube waagerecht
hängt, damit sich kein Fett ansammeln kann.

• Vergewissern Sie sich, dass das für die Installation ausgewählte Abluftrohr den
einschlägigen Normen entspricht und feuerabweisend ist.

DE

VORSICHT

Verletzungsgefahr! Verwenden Sie aus Sicherheitsgründen nur die in

dieser Betriebsanleitung empfohlene Größe für Befestigungs- oder

Montageschraube. Die Nichtbeachtung dieser Anleitung kann zu
Verletzungen und Stromschlägen führen.

11

DE

BEDIENFELD UND FUNKTIONSTASTEN

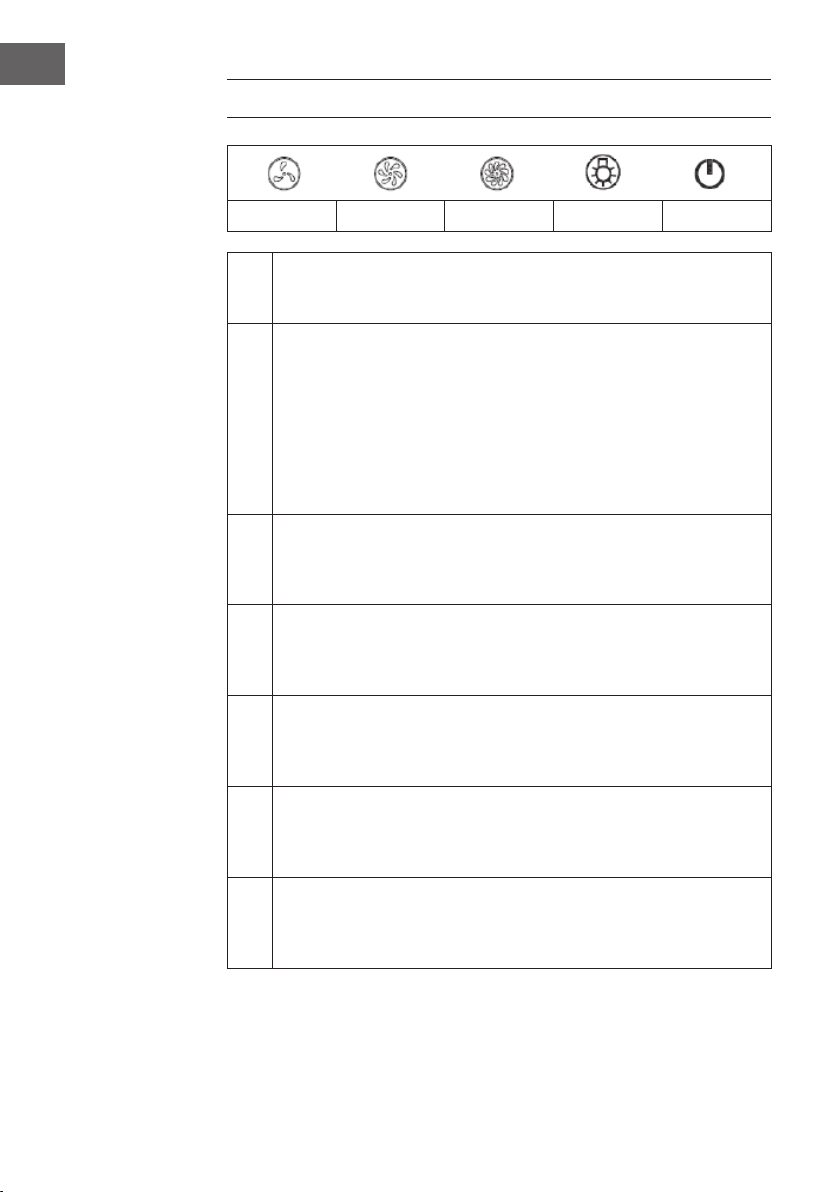

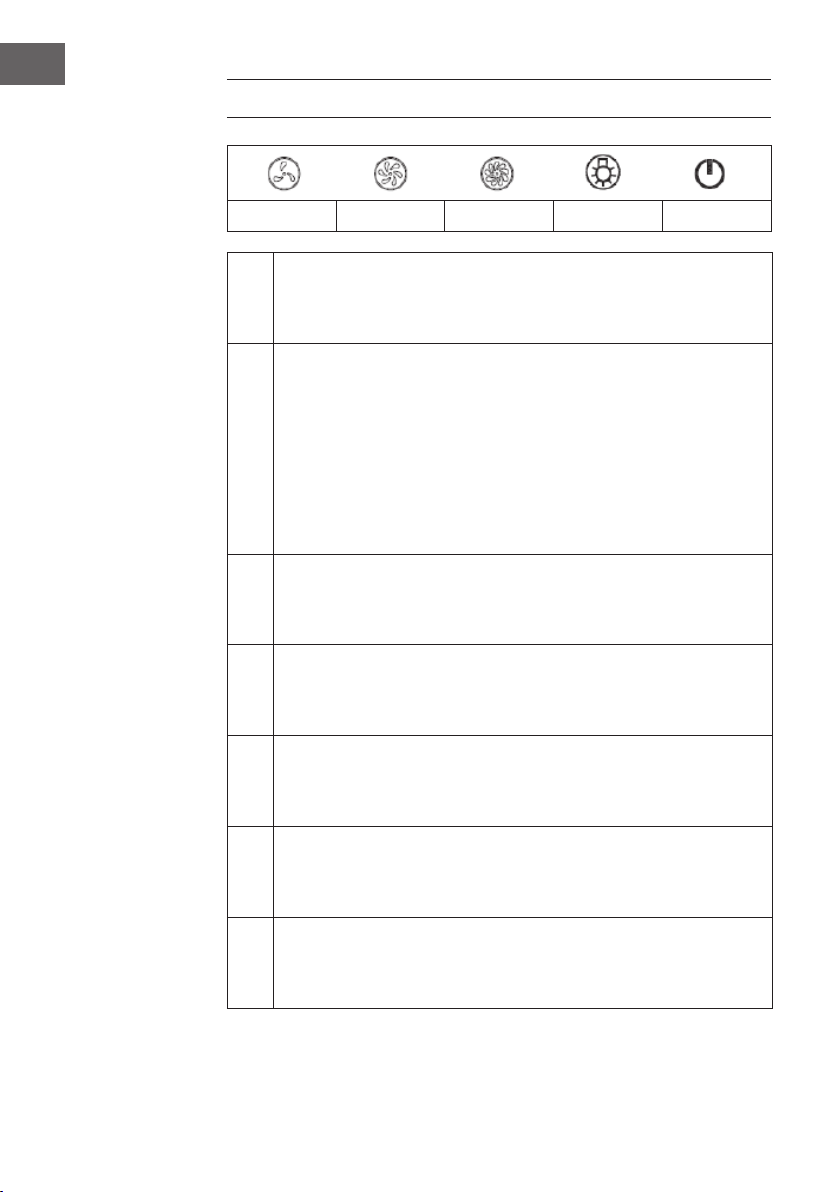

Niedrig Mittel Hoch Licht Power

Nach dem Einstecken des Netzsteckers, geht die Anzeigeleuchte an. Alle

Auslässe sind geschlossen und die Dunstabzugshaube wechselt in den

1

Standby-Modus. Wenn keine Bedienung erfolgt, geht die Anzeigeleuchte
automatisch aus.

Einschalten: Drücken Sie zum Einschalten der Dunstabzugshaube einmal
die POWER-Taste. Die Leuchtanzeige geht an und die Dunstabzugshaube
läuft auf niedriger Geschwindigkeit. Die Taste leuchtet auf. Wenn Sie zum

Ausschalten erneut die POWER-Taste drücken, hört die Taste auf zu leuchten.

Alle Funktionen werden dann deaktiviert und die Dunstabzugshaube

2

wechselt in den Standby-Modus. Die Leistungstasten und die LICHT-Taste

funktionieren unabhängig voneinander und funktionieren unabhängig von
der POWER-Taste. Wenn Sie eine der Funktionstasten einmal drücken, läuft

die Dunstabzugshaube mit der entsprechenden Leistung. Wenn Sie nun die

POWER-Taste drücken, werden alle Funktionen beendet.

Wenn Sie einmal die LICHT-Taste drücken, wird das Licht der

Dunstabzugshaube eingeschaltet. Die Anzeigeleuchte der LICHT-Taste und

3

der POWER-Taste leuchten auf. Wenn Sie die Lichttaste erneut drücken, wird

das Licht wieder ausgeschaltet. Die Anzeigeleuchten gehen dann wieder aus.

Wenn Sie einmal die Taste HOCH drücken, läuft die Dunstabzugshaube
auf höchster Leistungsstufe. Die Anzeigeleuchte der HOCH-Taste und der

4

POWER-Taste leuchten auf. Wenn Sie die Taste erneut drücken, stellt die

Dunstabzugshaube den Betrieb ein und die Anzeigeleuchten gehen aus.

Wenn Sie einmal die Taste MITTEL drücken, läuft die Dunstabzugshaube
auf mittlerer Leistungsstufe. Die Anzeigeleuchte der MITTEL-Taste und der

5

POWER-Taste leuchten auf. Wenn Sie die Taste erneut drücken, stellt die

Dunstabzugshaube den Betrieb ein und die Anzeigeleuchten gehen aus.

Wenn Sie einmal die Taste NIEDRIG drücken, läuft die Dunstabzugshaube
auf niedrigster Leistungsstufe. Die Anzeigeleuchte der NIEDRIG-Taste und

6

der POWER-Taste leuchten auf. Wenn Sie die Taste erneut drücken, stellt die

Dunstabzugshaube den Betrieb ein und die Anzeigeleuchten gehen aus.

Die Leistungsstufen NIEDRIG, MITTEL und HOCH können nicht gleichzeitig

eingestellt werden, sondern es kann immer nur eine Leistungsstufe ausgewählt

7

werden. Wenn beispielsweise die mittlere Leistungsstufe eingestellt wird und
Sie die Taste drücken, wechselt das Gerät zur niedrigen Leistungsstufe etc.

12

FEHLERSUCHE UND FEHLERBEHEBUNG

Fehler Mögliche Ursache Lösungsansatz

Das Licht geht an aber der

Motor läuft nicht.

Licht und Motor funktionieren
nicht.

Das Licht geht nicht. Das Licht ist kaputt. Ersetzen Sie die Lampe.

Unbefriedigende

Absaugleistung

Die Abzugshaube hängt

schief.

Der Motor ist ausgeschaltet. Schalten Sie den

Motor mit der Taste

GESCHWINDIGKEIT ein.

Der Motorschalter ist kaputt. Kontaktieren Sie einen

Fachbetrieb.

Der Motor ist kaputt. Kontaktieren Sie einen

Fachbetrieb.

Ihre Haus-Sicherung ist
umgelegt oder kaputt.

Das Netzkabel ist lose oder

nicht verbunden.

Der Abstand zwischen Herd

und Abzugshaube ist zu groß.

Eine der Fixierschrauben ist

nicht richtig angezogen.

Legen Sie den
Sicherungsschalter um oder
ersetzen Sie die Sicherung

Schließen Sie das Netzkabel
richtig an.

Verringern Sie den Abstand.

Ziehen Sie die Schraube
fest an.

REINIGUNG UND PFLEGE

DE

Vor der Wartung oder Reinigung sollte die Dunstabzugshaube immer vom Stromnetz
getrennt werden. Stellen Sie sicher, dass die Dunstabzugshaube ausgeschaltet ist und
der Stecker entfernt wurde. Äußere Oberächen sind anfällig für Kratzer und Dellen,

beachten Sie daher die Reinigungshinweise, um ein bestmögliches Ergebnis ohne
Beschädigung zu erzielen.

Allgemein

Lassen Sie das Gerät vor der Reinigung und Pege komplett abkühlen und verwenden
Sie zur Reinigung der Oberäche keine alkalischen oder saure Substanzen, wie

Zitronensaft oder Essig.

Edelstahl

Der Edelstahl muss regelmäßig (wöchentlich) gereinigt werden, um eine lange
Lebensdauer zu gewährleisten. Dafür kann eine spezielle Edelstahl-Reinigungsüssigkeit

verwendet werden.

13

DE

Bedienfeld

Das Bedienfeld kann mit warmem Seifenwasser gereinigt werden. Stellen Sie sicher,

dass das Tuch sauber und gut ausgewrungen ist, bevor Sie as Bedienfeld reinigen.

Verwenden Sie ein trockenes, weiches Tuch, um überschüssige Feuchtigkeit nach der

Reinigung zu entfernen.

Wichtig: Verwenden Sie neutrale Reinigungsmittel und vermeiden Sie die
Verwendung von scharfen Reinigungschemikalien, starken Haushaltsreinigern

oder Produkten, die Scheuermittel enthalten, da dies das Aussehen des Geräts
beeinträchtigt und möglicherweise die gedruckten Symbole auf dem Bedienfeld
entfernt.

Fettlter

Die Gewebelter können von Hand gereinigt werden.

Weichen Sie sie zusammen mit einem fettlösenden
Reinigungsmittel ca. 3 Minuten in Wasser ein und bürsten Sie

sie dann mit einer weichen Bürste sanft ab. Üben Sie nicht zu
viel Druck aus, um den Filter nicht zu beschädigen. Lassen

Sie den Filter danach an der Luft trocknen, legen Sie ihn aber
nicht direkt in die Sonne. Filter sollten immer getrennt von

Geschirr und Küchenutensilien gewaschen werden!

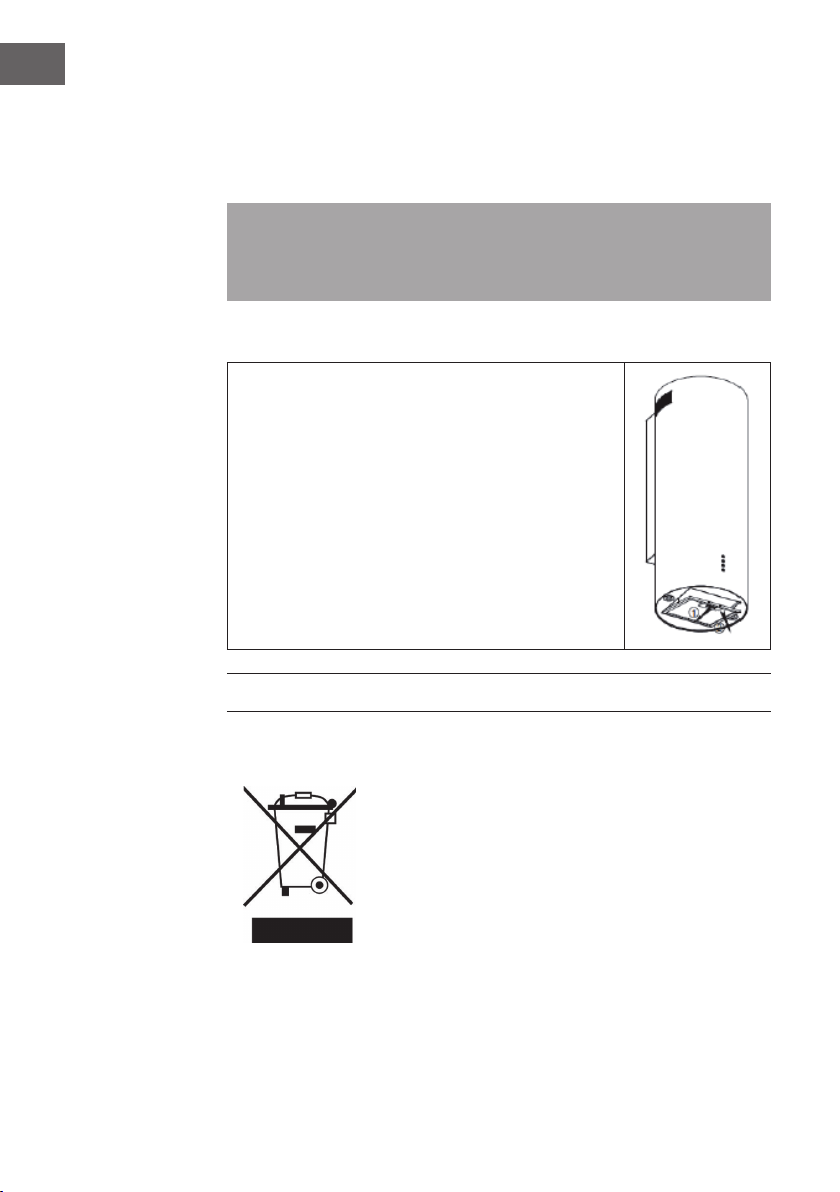

Entfernen Sie den Filter wie rechts auf dem Bild
dargestellt und setzen Sie ihn dann in umgekehrter
Reihenfolge wieder ein.

HINWEISE ZUR ENTSORGUNG

Bendet sich die linke Abbildung (durchgestrichene Mülltonne

auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie

2012/19/EU. Diese Produkte dürfen nicht mit dem normalen

Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht

über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer

Mitmenschen vor möglichen negativen Konsequenzen

geschützt. Materialrecycling hilft, den Verbrauch von

Rohstoffen zu verringern.

14

Dear Customer,

Congratulations on purchasing this equipment. Please read
this manual carefully and take care of the following hints to
avoid damages. Any failure caused by ignoring the items and
cautions mentioned in the instruction manual is not covered
by our warranty and any liability. Scan the QR code to get
access to the latest user mannual and other information about
the product

CONTENT

Safety Instructions16
Installation (External Ventilation)18
Instructions for Installing the Exhaust Pipe23
Control Panel and Function Keys24
Troubleshooting25
Cleaning and Care25
Hints on Disposal26

TECHNICAL DATA

Item number 10033717, 10033718, 10033719

Power supply 220-240 V ~ 50/60 Hz

EN

DECLARATION OF CONFORMITY

Producer:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.

This product is conform to the following European
Directives:

2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EC (ErP)

15

EN

SAFETY INSTRUCTIONS

• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.

• The installation work must be carried out by a qualied electrician or competent

person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
(V) and the frequency (Hz) in your home.

• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.

• Never let children operate the cooker hood.

• The cooker hood is for home use only. It is not suitable for barbecues, Roast shop
and commercial purposes.

• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.

• Before cleaning, switch the power off at the main supply.

• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.

• Prohibit putting the cooker hood by re.

• If there is any fault with the appliance, please call the service department to request
a service engineer.

• This appliance can be used by children aged from 8 years and above and persons

with reduced physical, sensory or mental capabilities or lack of experience and

knowledge if they have been given supervision or instruction concerning use of
the appliance in a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and user maintenance shall not be made by
children without supervision.

• If the supply cord is damaged, it must be replaced by the manufacturer, its service

agent or similarly qualied persons in order to avoid a hazard.

• The instructions shall state the substance of the following: there shall be adequate
ventilation of the room when the range hood is used at the same time as appliances
burning gas or other fuels (not applicable to appliances that only discharge the air
back into the room).

• Do not ambé under the range hood. Accessible parts may become hot when used
with cooking appliances.

Important Hints on Installation

• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).

• Regulations concerning the discharge of air have to be fullled.

16

Important notes about the extraction mode

WARNING

Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue

appliance when there is not adequate airflow guaranteed.

Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,

tankless water heaters, water heaters) pulls combustion air from the room and runs

it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor
air is removed from the kitchen and the adjacent rooms - without suf cient air intake
this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be

sucked back into the living spaces.

• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can
circulate.

• An air supply / extractor box alone does not ensure compliance with the limit
value.

Safe operation is only possible when the negative pressure in the room where the

appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable,
for example in doors, windows, in conjunction with an air supply/ extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep who

can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.

EN

If the hood is used exclusively in the recirculation mode, unrestricted operation is

possible.

WARNING

Fire hazard from  ying sparks. Only install equipment on a  replace
for solid fuels (for example, wood or coal), if a closed, non-removable

cover is available.

17

EN

INSTALLATION (EXTERNAL VENTILATION)

Assembly of the V-ap

If the cooker hood does not have a pre-assembled V-ap, install the parts as follows:

1. Install the rst half (2) in the housing (6).

2. The pin (3) should be facing upwards.

3. Insert the axle (4) into the holes (5) on the housing.

4. Repeat all steps for the second half of the ap.

Installation

If you have an outside air outlet, the hood can be connected

via a suction duct (enamel, aluminum, exible tube or non­ammable material with an inside diameter of 150 mm) as

shown on the right.

18

Disconnect the plug from the socket before installation.

1

The cooker hood should be installed at a distance of 65-75 cm above the

cooking surface in order to achieve the best possible effect (see Fig. 1).

2

EN

The ceiling must be able to support at least 120 kg and the thickness of the

3

ceiling must be at least 30 mm.

19

EN

Drill a hole (Ø 170 mm) in the ceiling at the point where the cooker hood is to

hang later. If the ceiling is made of wood, mark the holes using the suspension
plate and drill 8 holes in the ceiling. Then fasten the suspension plate to the

wooden ceiling using eight ST6x40 mm countersunk head screws. If the ceiling
is concrete, drill only 6 holes and x the suspension plate to the concrete ceiling
with six Ø6x60 mm anchor bolts (see picture 2).

4

Calculate the length of the angle irons so that the distances (see Fig. 1) are

observed. Connect the angle irons using 18 M4x10 mm screws, M4 nuts and

washers. The overlap of the angle irons should be more than 100 mm (see

gure 3).

5

20

Fix the angle irons to the cooker hood with six M4x10 mm screws and install
the exhaust duct (see Figure 4/5).

6

Place the bracket on the three installed angle irons and secure with six
M4x10mm screws, M4 nuts and washers (see Figure 6). Then insert the

internal chimney into the cooker hood (see Fig. 7).

EN

7

21

EN

Lift up the fully assembled extraction hood and pull the exhaust duct out of
the ceiling (see Fig. 8). Fasten the angle irons to the suspension plate using six
M4x10 mm screws, M4 nuts and washers.

7

Loosen the inner chimney and fasten it to the suspension plate with three

8

ST4x8mm screws.

Installing the Carbon Filter

Note: An activated carbon lter is not included. But you can buy it as an extractor

hood.

22

Plug the activated carbon lter into the

unit and turn it in clockwise direction.
Repeat the same on the other side.

Make sure the lter is securely locked.

Otherwise, it would loosen and cause
dangerous. When activated carbon

lter attached, the suction power will

be lower.

Installing the grease  lters

Follow the steps below to install the grease  lters:

• Insert the  lters into the openings at the rear of the cooker
hood.

• Press the button on the  lter handle.

• Release the handle as soon as the  lter is in the correct
position.

• Repeat these steps to install all  lters.

INSTRUCTIONS FOR INSTALLING
THE EXHAUST PIPE

The following rules must be strictly adhered to in order to achieve optimal air extraction:

• Make sure that the exhaust pipe is as short and straight as possible.

• Do not reduce the size and do not restrict the exhaust pipe. When using exhaust
pipes, the pipe must always be laid tightly in order to minimize the pressure loss.

• Failure to follow these basic instructions will reduce performance and increase the
noise level of the cooker hood.

• All installation work must be carried out by a quali ed electrician or other quali ed
person.

• Do not connect the exhaust pipe of the hood to an existing ventilation system that is

used for another unit, such as a ventilation system, such as a  ue, gas pipes or hot

air pipes.

• If the exhaust pipe makes a bend, the angle of the exhaust pipe should not be

less than 120 °. Never align the exhaust pipe downwards, but always align it

horizontally or guide the pipe from the starting point upwards to the air outlet on the
outer wall.

• After installation, make sure that the cooker hood is horizontal so that no grease
can accumulate.

• Make sure that the exhaust pipe selected for the installation complies with the

relevant standards and is  re resistant.

EN

CAUTION

Risk of injury. For safety reasons, use only the size of  xing or mounting

screws recommended in this manual. Failure to follow these instructions
may result in injury or electric shock.

23

EN

CONTROL PANEL AND FUNCTION KEYS

Low Mid High Light Power

After plugging in the mains plug, the indicator light comes on. All outlets
are closed and the cooker hood switches to standby mode. If there is no

1

operation, the indicator light goes out automatically.

Switch on: Press the POWER button once to switch on the cooker hood.
The indicator light will turn on and the cooker hood will run at low speed.
The button lights up. If you press the POWER button again to turn it off, the
button will stop lighting. All functions are then deactivated and the cooker
hood switches to standby mode. The power buttons and the LIGHT button

2

work independently of each other and function independently of the POWER
button. If you press any of the function buttons once, the cooker hood will run
at the appropriate power. If you now press the POWER button, all functions
will be stopped.

If you press the LIGHT button once, the cooker hood light is turned on. The
indicator light for the LIGHT button and POWER button will turn on. When you

3

press the light button again, the light is turned off again. The indicator lights
will then go out again.

If you press the HIGH button once, the cooker hood will run at maximum

power. The HOCH button and POWER button indicator lights will illuminate.

4

If you press the button again, the cooker hood will stop operating and the
indicator lights will turn off.

If you press the MEDIUM button once, the cooker hood will run at maximum

power. The indicator light for the CENTER button and POWER button will turn

5

on. If you press the button again, the cooker hood will stop operating and the
indicator lights will turn off.

If you press the LOW button once, the cooker hood will run at maximum

power. The indicator light for the LOW button and the POWER button will turn

6

on. If you press the button again, the cooker hood will stop operating and the
indicator lights will turn off.

The LOW, MEDIUM and HIGH power levels cannot be set at the same time,
only one power level can be selected at a time. For example, if the average

7

power level is set and you press the button, the unit will switch to the low
power level, etc., and the power level will be set to the same value.

24

TROUBLESHOOTING

Problem Possible cause Solution

The light goes on but the motor
does not run.

The light and the motor are not
working.

The light does not work. The light is broken. Replace the bulb.

Unsatisfactory exhaust

performance.

The hood is hanging awry. One of the xing screws is not

The motor is switched off. Switch on the motor with the

SPEED button.

The motor switch is broken. Contact a specialist.

The motor is broken. Contact a specialist.

Your house fuse is ipped or

broken.

The power cord is loose or not
connected.

The distance between the

stove and extractor hood is

too great.

tightened properly.

Replace the fuse switch or
replace the fuse.

Connect the power cord
properly.

Reduce the distance.

Tighten the screw properly.

CLEANING AND CARE

Before servicing or cleaning, the cooker hood should always be disconnected from
the power supply. Make sure the cooker hood is off and the plug has been removed.

External surfaces are prone to scratches and dents, so follow the cleaning instructions to

get the best results without damage.

EN

General

Allow the unit to cool completely before cleaning and caring for the device, and do not
use alkaline or acidic substances such as lemon juice or vinegar to clean the surface.

Stainless steel

The stainless steel must be cleaned regularly (weekly) to ensure a long service life. For

this, a special stainless steel cleaning uid may be used.

25

EN

Control panel

The control panel may be cleaned with warm soapy water. Make sure the cloth is clean

and well wrung out before cleaning the control panel. Use a dry, soft cloth to remove
excess moisture after cleaning.

Important: Use neutral detergents and avoid the use of harsh cleaning chemicals,

strong household cleaners, or products containing scouring agents as these may
affect the appearance of the device and possibly remove the printed symbols on the
control panel.

Grease lter

The fabric lters may be cleaned by hand. Soak them in water

together with a degreasing detergent for about 3 minutes,

then gently brush them with a soft brush. Do not apply too
much pressure to avoid damaging the lter. Then allow the
lter to air dry, but do not place it directly in the sun. Filters

should always be washed separately from dishes and kitchen
utensils.

Remove the lter as shown in the picture at right and

then insert it again in reverse order.

26

HINTS ON DISPOSAL

According to the European waste regulation 2012/19/EU this

symbol on the product or on its packaging indicates that this
product may not be treated as household waste. Instead it should
be taken to the appropriate collection point for the recycling of
electrical and electronic equipment. By ensuring this product is
disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of
this product. For more detailled information about recycling of
this product, please contact your local council or your household
waste disposal service.

Chère cliente, cher client,

Toutes nos félicitations pour l’acquisition de ce nouvel appareil.
Veuillez lire attentivement et respecter les instructions de ce mode
d’emploi an d’éviter d’éventuels dommages. Nous ne saurions

être tenus pour responsables des dommages dus au non-respect

des consignes et à la mauvaise utilisation de l’appareil. Scannez

le QR-Code pour obtenir la dernière version du mode d‘emploi

et des informations supplémentaires concernant le produit.

SOMMAIRE

Déclaration de conformité27
Consignes de sécurité28
Installation (extraction d‘air)30
Conseils pour l‘installation du conduit d‘extraction35
Panneau de commande et touches de fonction36
Identication et résolution des problèmes37
Nettoyage et entretien37
Informations sur le recyclage38

FICHE TECHNIQUE

Numéro d'article 10033717, 10033718, 10033719

Alimentation 220-240 V ~ 50 Hz

FR

DÉCLARATION DE CONFORMITÉ

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Ce produit est conforme aux directives européennes
suivantes :

2014/30/UE (CEM)
2014/35/UE (LVD)
2011/65/UE (RoHS)
2009/125/CE (ErP)

27

FR

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les instructions avant utilisation et conservez le mode

d‘emploi pour vous y référer ultérieurement.

• Les travaux de montage ne doivent être effectués que par un électricien qualié
ou un spécialiste. Avant d‘utiliser la hotte, assurez-vous que la tension (V) et
la fréquence (Hz) indiquées sur la hotte correspondent à la tension (V) et à la
fréquence (Hz) de votre alimentation.

• Nous déclinons toute responsabilité pour les dommages causés par une utilisation
et une installation incorrectes.

• Les enfants de moins de 8 ans ne sont pas autorisés à utiliser la hotte.

• L‘appareil n‘est pas destiné à un usage commercial, mais uniquement à un usage
domestique et à des environnements similaires.

• Nettoyez l’appareil et les ltres régulièrement pour qu‘il continue de fonctionner

efcacement.

• Débranchez toujours la che de la prise avant le nettoyage.

• Nettoyez l‘appareil exactement comme indiqué dans le mode d‘emploi.

• Ne pas utiliser de amme nue sous la hotte.

• Si l‘appareil ne fonctionne pas normalement, contactez le fabricant ou un

spécialiste.

• Les enfants de plus de 8 ans et les personnes handicapées mentalement et
physiquement ne sont autorisés à utiliser l‘appareil que s‘ils ont été familiarisés
au préalable avec les fonctions et les mesures de sécurité par une personne
responsable de leur sécurité. Assurez-vous que les enfants ne jouent pas avec

l‘appareil. Les enfants de plus de 8 ans ne peuvent nettoyer l‘appareil que sous
surveillance.

• Si le cordon d‘alimentation ou la che sont endommagés, ils doivent être

remplacés par le fabricant, par un spécialiste agréé ou par une personne de même
qualication.

• Si la hotte est utilisée avec une cuisinières à gaz ou utilisant d‘autres combustibles,
la ventilation de la pièce doit être sufsante.

• Ne faites pas de ambée sous la hotte.

• Attention : la surface peut devenir très chaude pendant le fonctionnement.

28

Importants conseils d‘installation

• L‘air ne doit pas être acheminé vers une évacuation de fumée utilisée pour extraire
les gaz de combustion du gaz ou d‘autres combustibles (ne s‘applique pas aux

appareils qui ne font que faire circuler de l‘air dans la pièce).

• Respectez toutes les réglementations locales pour l‘installation de systèmes de
ventilation.

Remarques importantes pour l‘utilisation en extraction d‘air

MISE EN GARDE

Risque d‘intoxication par ré aspiration des gaz d‘échappement !
N‘utilisez pas l‘appareil en mode d‘extraction d‘air s‘il est utilisé avec
un foyer dépendant de l‘air ambiant et s‘il n‘existe aucune garantie de
circulation d‘air adéquate.

Les foyers dépendants de l’air ambiant (par ex. les systèmes de chauffage au gaz, au
fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient
l’air de combustion de la pièce où l’appareil est installé et rejettent les gaz résiduaires
à l’extérieur en les faisant passer par un conduit d’évacuation des gaz (par ex. une
cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes
extraient l’air ambiant – une dépressurisation se produit si le volume d’air frais n’est pas
suf sant. Les gaz toxiques d’une cheminée ou d’un foyer seront ré-aspirés dans la pièce
d’habitation.

• Veillez à ce qu’il y ait toujours une quantité suf sante d’air frais qui puisse circuler.

• Un caisson mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le
respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce
où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est possible que si l’air
nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans
des portes, fenêtres associées à un caisson mural d’aspiration/d’évacuation ou par
d’autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur
responsable de la circulation de l’air pour l’ensemble du bâtiment, il sera à même de
proposer les mesures à prendre pour une aération appropriée.

FR

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son
fonctionnement n’est soumis à aucune restriction.

MISE EN GARDE

Risques d’incendie par projection d‘étincelles. Installer l’appareil
au-dessus d’un foyer pour combustible solide (par ex. bois ou
charbon) uniquement s’il est équipé d’une protection hermétique et

inamovible.

29

FR

INSTALLATION (EXTRACTION D‘AIR)

Montage du clapet en V

Si la hotte n’a pas de clapet en V préassemblé, installez les pièces comme suit :

1 Installez la première moitié (2) dans le boîtier (6).
2 La goupille (3) doit être dirigée vers le haut.
3 L‘axe (4) est inséré dans les trous (5) du boîtier.
4 Répétez toutes les étapes pour la seconde moitié du rabat.

Installation

30

Si vous avez une sortie d‘air extérieur, vous pouvez raccorder la
hotte par un canal d‘aspiration (émail, aluminium, tube exible
ou matériau ininammable d‘un diamètre intérieur de 150 mm),
comme indiqué à droite.

Avant de commencer l‘installation, débranchez la che de la prise

1

La hotte doit être placée à une distance de 65 à 75 cm au-dessus de la surface
de cuisson pour obtenir le meilleur effet possible (voir gure 1).

2

FR

Le plafond doit pouvoir supporter au moins 120 kg et son épaisseur doit être

3

d’au moins 30 mm.

31

FR

Percez un trou (Ø 170 mm) dans le plafond où vous allez accrocher la hotte. Si

le plafond est en bois, marquez les trous à l‘aide de la plaque de suspension

et percez 8 trous dans le plafond. Fixez ensuite la plaque de suspension au
plafond en bois à l’aide de huit vis à tête fraisée ST6x40 mm. Si le plafond est
en béton, ne percez que 6 trous et xez la plaque de suspension au plafond en
béton à l‘aide de six boulons d‘ancrage de Ø6x60mm (voir gure 2).

4

Calculez la longueur de la cornière de manière à respecter les distances

(voir gure 1). Reliez les cornières et avec 18 vis M4x10 mm, écrous M4 et
rondelles. Le chevauchement de la cornière devrait être supérieur à 100 mm
(voir gure 3).

5

32

Fixez la cornière au boîtier de la hotte d’extraction à l’aide de six vis M4x10
mm et installez le tuyau d’extraction (voir gures 4/5).

6

Placez le support sur les trois cornières installées et xez-le avec six vis
M4x10mm, des écrous M4 et des rondelles (voir Figure 6). Ensuite, insérez la
cheminée intérieure dans le boîtier de la hotte aspirante (voir gure 7).

FR

7

33

FR

Soulevez la hotte complètement assemblée et tirez le tuyau d’extraction du
plafond (voir gure 8). Fixez les cornières à la plaque de suspension à l‘aide
de six vis M4x10 mm, écrous M4 et rondelles.

7

Desserrez la cheminée intérieure et xez-la à la plaque de suspension à l‘aide

8

de trois vis ST4x8 mm.

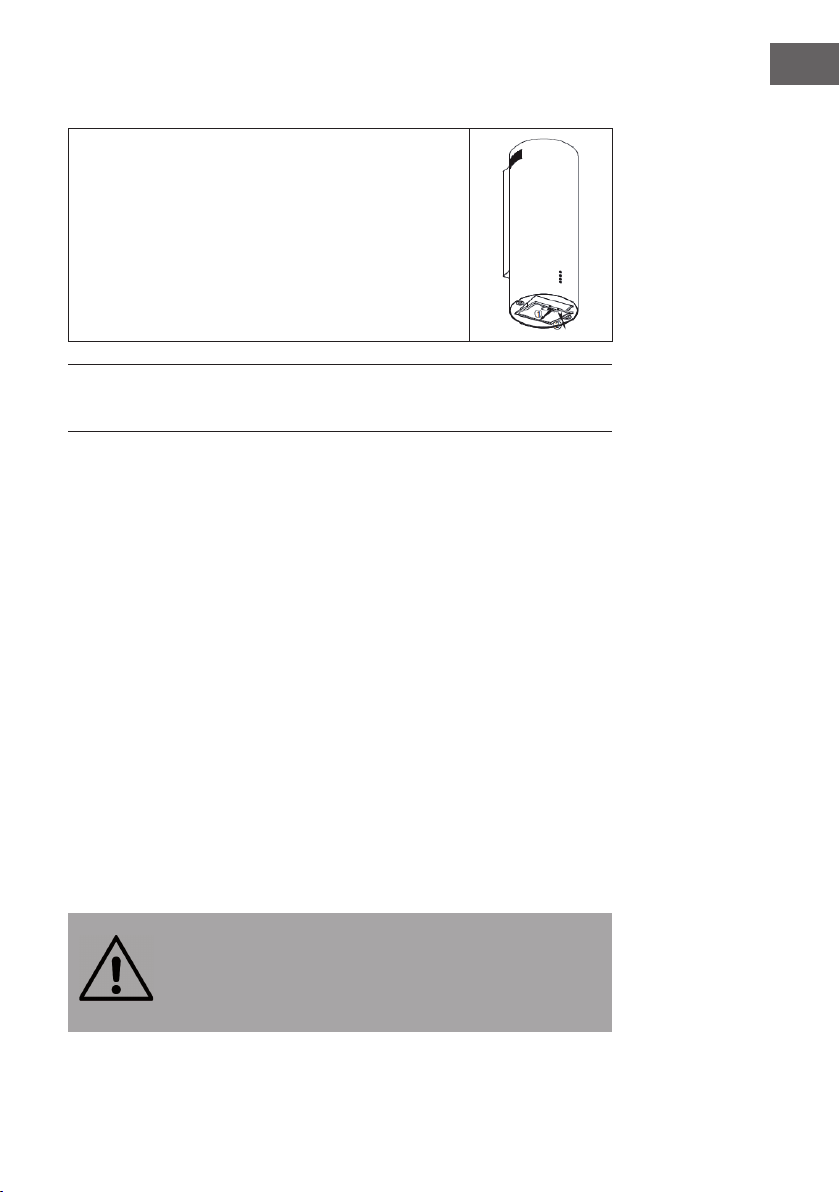

Installation de ltres à charbon actif

Remarque : Le ltre à charbon actif n‘est pas fourni. Mais vous pouvez l‘acheter

pour votre hotte.

34

Branchez le ltre à charbon actif sur le

ventilateur et tournez-le dans le sens

des aiguilles d‘une montre. Répétez
la procédure de l‘autre côté. Assurez­vous que le ltre est bien serré, sinon
il pourrait se détacher et constituer un
danger. Remarque : lorsque le ltre à
charbon actif est installé, la puissance
d’aspiration diminue légèrement.

Installation des  ltres à graisse

Suivez ces étapes pour installer les  ltres à graisse :

• Insérez les  ltres dans les ouvertures à l’arrière de la
hotte.

• Appuyez sur le bouton sur la poignée du  ltre.

• Relâchez la poignée dès que le  ltre est dans la bonne
position.

• Répétez ces étapes pour installer tous les  ltres.

CONSEILS POUR L‘INSTALLATION DU CONDUIT
D‘EXTRACTION

Les règles suivantes doivent être scrupuleusement respectées pour obtenir une extraction

d‘air optimale :

• Assurez-vous que le conduit d‘extraction soit aussi court et droit que possible.

• Ne réduisez pas la taille et ne restreignez pas le conduit d‘extraction. Lors de

l‘utilisation de conduits d‘extraction, le conduit doit toujours être posé fermement
a n de minimiser la perte de pression.

• Si vous ne suivez pas ces instructions élémentaires, les performances et le niveau de
bruit de la hotte augmenteront.

• Tous les travaux d‘installation doivent être effectués par un électricien de métier ou

une personne quali ée.

• Ne raccordez pas le conduit d‘évacuation de la hotte à un système de ventilation
existant utilisé pour un autre appareil, tel qu‘un système de ventilation, par exemple
un conduit de fumée, de gaz ou d’air chaud.

• Si le conduit d‘extraction forme un coude, l‘angle du conduit ne doit pas être
inférieur à 120°. Ne jamais diriger les gaz d’échappement vers le bas, mais
toujours à l’horizontale, ou bien guidez le conduit du point de départ vers la sortie
d’air sur le mur extérieur.

• Après l’installation, assurez-vous que la hotte est à l’horizontale pour éviter toute
accumulation de graisse.

• Assurez-vous que le conduit d‘extraction sélectionné pour l‘installation est conforme

aux normes en vigueur et qu‘il est résistant au feu.

FR

ATTENTION

Risque de blessure ! Pour des raisons de sécurité, utilisez uniquement la
taille de vis de montage recommandée dans ce mode d‘emploi. Si ces
instructions ne sont pas respectées, cela peut entraîner des blessures ou
un choc électrique.

35

FR

PANNEAU DE COMMANDE ET TOUCHES DE
FONCTION

basse moyenne élevée éclairage alimentation

Après avoir branché la che secteur, le voyant s'allume. Toutes les sorties sont
fermées et la hotte passe en mode veille. Si vous n'utilisez aucune commande,

1

les voyants s'éteignent automatiquement.

Mise en marche : appuyez une fois sur la touche POWER pour allumer

la hotte. Le voyant s’allume et la hotte démarre à basse vitesse. La touche
s'éclaire. Si vous appuyez sur la touche POWER pour éteindre, l'éclairage
de la touche s'éteint. Toutes les fonctionnalités sont désactivées et la hotte

passe en mode veille. Les touches de puissance et la fonction ÉCLAIRAGE

2

fonctionnent indépendamment l'une de l'autre et de la touche d'alimentation.

Lorsque vous appuyez sur une touche de fonction, la hotte fonctionne à la

puissance demandée. Si vous appuyez sur la touche POWER, toutes les
fonctions sont annulées.

Si vous appuyez une fois sur la touche ÉCLAIRAGE, la lumière de la hotte

aspirante s’allume. Le voyant de la touche ÉCLAIRAGE et de la touche

3

POWER s'allument. Si vous appuyez à nouveau sur la touche d'éclairage,
l'éclairage s'éteint à nouveau. Les voyants s'éteignent également.

Appuyez une fois sur la touche HAUT pour faire fonctionner la hotte au niveau
de puissance le plus élevé. Le voyant des touches HAUT et POWER s’allume.

4

Lorsque vous appuyez à nouveau sur la touche, la hotte cesse de fonctionner

et les voyants s'éteignent.

Si vous appuyez une fois sur la touche MOYENNE, la hotte fonctionne au
niveau de puissance moyenne. Le voyant de la touche MOYENNE et la

5

touche POWER s’allument. Lorsque vous appuyez à nouveau sur la touche, la
hotte cesse de fonctionner et les voyants s'éteignent.

Lorsque vous appuyez sur la touche BASSE, la hotte fonctionne au niveau de

puissance le plus faible. Le voyant des boutons BASSE et POWER s’allume.

6

Lorsque vous appuyez à nouveau sur la touche, la hotte cesse de fonctionner

et les voyants s'éteignent.

Les niveaux de puissance BAS, MOYEN et HAUT ne peuvent pas être dénis
en même temps, un seul niveau de puissance peut être sélectionné à la fois.

7

Par exemple, si le niveau de puissance moyen est déni et que vous appuyez
sur le bouton, l’appareil passera au niveau de puissance bas, etc.

36

IDENTIFICATION ET RÉSOLUTION DES
PROBLÈMES

Problème Cause possible Solution

L'éclairage fonctionne mais le
moteur ne démarre pas.

Ni l'éclairage ni le moteur ne

fonctionnent.

L'éclairage ne fonctionne pas. L'éclairage est hors service. Remplacez l'ampoule.

Puissance d'aspiration
insufsante

La hotte est xée de travers. L'une des vis de xation n'est

Le moteur est éteint. Allumez le moteur avec la

touche VITESSE.

L'interrupteur du moteur est
endommagé.

Le moteur est hors service. Contactez un spécialiste.

Votre fusible est déclenché ou

hors service.

Le câble secteur est desserré
ou débranché.

La distance entre la table de
cuisson et la hotte aspirante
est trop grande.

pas serrée correctement.

Contactez un spécialiste.

Remplacez le disjoncteur de
fusible ou remplacez le fusible

Branchez correctement le

câble secteur.

Réduisez l'écart.

Serrez bien toutes les vis.

NETTOYAGE ET ENTRETIEN

FR

Avant de procéder à l‘entretien ou au nettoyage, la hotte doit toujours être débranchée
du secteur. Assurez-vous que la hotte est éteinte et que la che a été retirée. Les
surfaces externes sont sujettes aux égratignures et aux bosses, suivez les instructions de
nettoyage pour obtenir le meilleur résultat sans causer de dommage.

Général

Laissez l‘appareil refroidir complètement avant le nettoyage et l‘entretien, et n‘utilisez
aucune substance alcaline ou acide telle que du jus de citron ou du vinaigre pour
nettoyer la surface.

Inox

L‘inox doit être nettoyé régulièrement (une fois par semaine) pour lui assurer une longue
durée de vie. A cet effet, un liquide de nettoyage spécial pour inox peut être utilisé.

37

FR

Panneau de commande

Le panneau de commande peut être nettoyé à l‘eau chaude savonneuse. Assurez-vous
que le chiffon est propre et bien essoré avant de nettoyer le panneau de commande.
Utilisez un chiffon doux et sec pour éliminer l‘excès d‘humidité après le nettoyage.

Important : Utilisez des détergents neutres et évitez les produits chimiques de
nettoyage agressifs, les nettoyants ménagers puissants ou les produits contenant
des agents de récurage, car cela pourrait nuire à l‘apparence de l‘appareil et
éventuellement effacer les symboles imprimés sur le panneau de commande.

Filtres à graisse

Les ltres en tissu peuvent être nettoyés à la main.
Trempez-les avec un détergent dégraissant dans l‘eau

pendant environ 3 minutes, puis brossez-les doucement avec
une brosse douce. N‘appliquez pas trop de pression pour

éviter d‘endommager le ltre. Ensuite, laissez le ltre sécher à
l‘air, mais pas directement au soleil. Les ltres doivent toujours
être lavés séparément de la vaisselle et des ustensiles de
cuisine !

Retirez le ltre comme indiqué à droite de l‘image, puis

réinsérez-le dans l‘ordre inverse.

38

INFORMATIONS SUR LE RECYCLAGE

Vous trouverez sur le produit l’image ci-contre (une poubelle
sur roues, barrée d‘une croix), ce qui indique que le produit
se trouve soumis à la directive européenne 2012/19/
UE. Renseignez-vous sur les dispositions en vigueur dans
votre région concernant la collecte séparée des appareils
électriques et électroniques. Respectez-les et ne jetez pas
les appareils usagés avec les ordures ménagères. La mise
en rebut correcte du produit usagé permet de préserver
l’environnement et la santé. Le recyclage des matériaux
contribue à la préservation des ressources naturelles.

Estimado cliente:

Le felicitamos por la adquisición de este producto. Lea
atentamente el siguiente manual y siga cuidadosamente las

instrucciones de uso con el n de evitar posibles daños. La
empresa no se responsabiliza de los daños ocasionados

por un uso indebido del producto o por haber desatendido
las indicaciones de seguridad. Escanee el siguiente código
QR para obtener acceso a la última guía del usuario y más
información sobre el producto.

ÍNDICE

Declaración de conformidad39
Instrucciones de seguridad40
Instalación (extracción de aire)42
Instrucciones de montaje del tubo de extracción de aire47
Panel de control y teclas de función48
Búsqueda de errores y solución de problemas49
Limpieza y cuidado49
Retirada del aparato50

DATOS TÉCNICOS

ES

Número de artículo 10033717, 10033718, 10033719

Alimentación eléctrica 220-240 V ~ 50 Hz

DECLARACIÓN DE CONFORMIDAD

Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín,

Alemania.

Este producto cumple con las siguientes directivas
europeas:

2014/30/UE (EMC)
2014/35/UE (baja tensión)
2011/65/UE (refundición RoHS)
2009/125/CE (ErP)

39

ES

INSTRUCCIONES DE SEGURIDAD

• Lea atentamente todas las instrucciones antes de su uso y guarde las instrucciones
de funcionamiento en un lugar seguro para futuras consultas.

• Los trabajos de instalación sólo pueden ser realizados por un electricista

cualicado. Antes de utilizar la campana extractora, asegúrese de que la tensión
(V) y la frecuencia (Hz) de la campana corresponden a la frecuencia (Hz) y a la
tensión (V) de la red eléctrica.

• No aceptamos ninguna responsabilidad por daños que resulten de un uso y una
instalación inadecuados.

• Los niños menores de 8 años no deben utilizar la campana extractora.

• El aparato no está destinado a un uso comercial, sino únicamente para uso

doméstico y entornos similares.

• Limpie el aparato y el ltro con regularidad para que el aparato funcione siempre
de forma ecaz.

• Desenchufe siempre el aparato antes de limpiarlo.

• Limpie el aparato exactamente como se indica en el manual de instrucciones.

• Si el aparato no funciona normalmente, póngase en contacto con el fabricante o
con una empresa especializada.

• Los niños mayores de 8 años y las personas con discapacidad física o mental
sólo pueden utilizar el aparato si han sido familiarizados con sus funciones y
precauciones de seguridad por parte de un supervisor responsable de ellos.

Asegúrese de que los niños no jueguen con el aparato. Los niños mayores de 8
años sólo pueden limpiar el aparato bajo supervisión.

• Si el cable de alimentación o el enchufe están dañados, deben ser sustituidos por
el fabricante, un especialista autorizado o una persona cualicada similar.

• Si la campana extractora se utiliza con estufas que queman gas u otros
combustibles, la habitación debe estar adecuadamente ventilada.

• No encienda fuego debajo de la campana.

• Atención: La supercie de la unidad puede calentarse durante el funcionamiento.

40

Instrucciones importantes de instalación

• El aire no debe descargarse en un escape utilizado para extraer los gases de
combustión de gases u otros combustibles (no aplicable a los equipos que sólo
devuelven el aire al local).

• Observe todas las normas regionales para la instalación de sistemas de
ventilación.

Indicaciones importantes para la campana en modalidad aspirante

ATENCIÓN

Peligro de intoxicación por gases de escape aspirados! No utilice la

unidad en modalidad aspirante si se utiliza junto con una chimenea
dependiente del aire y si no está garantizada una circulación de aire

su ciente.

Las chimeneas que dependen del aire de la habitación, como calentadores de gas,

aceite, leña o carbón, calderas o calentadores de agua instantáneos, extraen el aire
de la habitación y lo llevan a través de un tubo de escape de aire o una chimenea
al aire libre. En el modo de extracción de aire, el aire se extrae de la cocina y de las
habitaciones cercanas; se crea un vacío sin su ciente aire de impulsión. Los gases
tóxicos de la chimenea o del tubo de escape de aire pueden ser aspirados de nuevo a

las viviendas.

• Asegúrese de que el suministro de aire fresco sea su ciente y de que el aire pueda
circular.

• Un muro buzón para el aire adicional/aire de escape no es su ciente para
garantizar el cumplimiento del valor límite.

Un funcionamiento seguro sólo es posible si la presión negativa en el lugar de la
chimenea no supera los 4 Pa (0,04 mbar). Esto es posible cuando el aire necesario
para la combustión puede  uir a través de aberturas no sellables en puertas y ventanas
en combinación con un muro buzón de suministro de aire/aire de escape. Solicite

siempre el asesoramiento de un deshollinador maestro y pídale que evalúe todo el
sistema de ventilación de la casa. En caso necesario, podrá informarles de las medidas
de ventilación necesarias.

ES

Si la campana extractora se utiliza exclusivamente en el modo de recirculación, el

funcionamiento es posible sin restricciones.

ATENCIÓN

Peligro de incendio por chispas! Sólo instale la campana extractora
sobre una chimenea de combustible sólido (como leña o carbón) si

hay una cubierta cerrada e inamovible.

41

ES

INSTALACIÓN (EXTRACCIÓN DE AIRE)

Montaje de la compuerta en V

Si la campana extractora no tiene una compuerta en forma de V premontada, instale

las piezas de la siguiente manera:

1 Instale la primera mitad (2) en la carcasa (6).
2 El perno (3) debe apuntar hacia arriba.
3 El eje (4) se introduce en los oricios (5) de la carcasa.
4 Repita todos los pasos para la segunda mitad de la compuerta.

42

Instalación

Si tiene una salida de aire hacia el exterior, la campana
extractora puede conectarse a través de un conducto de
extracción (esmalte, aluminio, tubo exible o material
incombustible con un diámetro interior de 150 mm) como se

muestra a la derecha.

Desconecte la clavija de la toma de corriente antes de la instalación.

1

La campana extractora debe ser instalada a una distancia de 65-75 cm por
encima de la supercie de cocción para obtener el mejor efecto posible (véase

la Fig. 1).

2

ES

El techo debe poder soportar al menos 120 kg y el espesor del techo debe ser

3

de al menos 30 mm.

43

ES

Taladre un oricio (Ø 170 mm) en el techo en el punto en el que la campana
extractora se colgará posteriormente. Si el techo es de madera, marque
los oricios con la placa de suspensión y taladre 8 oricios en el techo. A
continuación, je la placa de suspensión al techo de madera con ocho tornillos
de cabeza avellanada ST6x40 mm. Si el techo es de hormigón, taladre sólo 6
oricios y je la placa de suspensión al techo de hormigón con seis pernos de
anclaje de Ø6x60 mm (véase la gura 2).

4

Calcule la longitud de los angulares de modo que se respeten las distancias

(véase la g. 1). Conecte los angulares con tornillos de 18 M4x10 mm, tuercas
M4 y arandelas. El solapamiento de los angulares de hierro debe ser superior
a 100 mm (véase la gura 3).

5

44

Fije los ángulos de hierro a la campana extractora con seis tornillos M4x10
mm e instale el tubo de escape (véase la gura 4/5).

6

Coloque el soporte en los tres ángulos de hierro instalados y asegúrelo con

seis tornillos M4x10 mm, tuercas M4 y arandelas (véase la gura 6). A
continuación, introduzca la chimenea interior en la campana extractora (véase
la g. 7).

ES

7

45

ES

Levante la campana extractora completamente montada y extraiga el tubo
de escape del techo (véase la g. 8). Fije los ángulos de hierro a la placa de
suspensión con seis tornillos M4x10 mm, tuercas M4 y arandelas.

7

Aoje la chimenea interior y fíjela a la placa de suspensión con tres tornillos

8

ST4x8 mm.

Instalación del ltro de carbón activo

Nota : En el volumen de suministro no se incluye un ltro de carbón activo. Pero se
puede comprar adicionalmente a la campana extractora.

46

Coloque el ltro de carbón activo en
el ventilador y apriételo en el sentido

de las agujas del reloj. Repita el
procedimiento del otro lado. Asegúrese

de que el ltro esté bien asentado, ya
que de lo contrario podría aojarse

y representar un peligro. Nota: Si se

instala el ltro de carbón activado,

la potencia de succión disminuirá
ligeramente.

Instalación del  ltro de grasa

Siga los siguientes pasos para instalar el  ltro de grasa:

• Inserte los  ltros en las aberturas de la parte posterior de
la campana extractora.

• Pulse el botón del mango del  ltro.

• Suelte el mango tan pronto como el  ltro esté en la
posición correcta.

• Repita estos pasos para instalar todos los  ltros.

INSTRUCCIONES DE MONTAJE DEL TUBO DE
EXTRACCIÓN DE AIRE

Las siguientes reglas deben ser estrictamente observadas para lograr una óptima

extracción de aire:

• Asegúrese de que el tubo de escape sea lo más corto y recto posible.

• No reduzca el tamaño ni restrinja el tubo de escape, ya que cuando se utilizan
tubos de escape, el tubo debe estar siempre bien colocado para minimizar la

pérdida de presión.

• El no seguir estas instrucciones básicas reducirá el rendimiento y aumentará el nivel

de ruido de la campana extractora.

• Todos los trabajos de instalación deben ser realizados por un electricista

cuali cado.

• No conecte el conducto de escape de la campana a un sistema de ventilación

existente utilizado para otros equipos, por ejemplo, un escape de humos, tuberías

de gas o de aire caliente.

• Si el tubo de escape se dobla, el ángulo del tubo de escape no debe ser

inferior a 120°. Nunca apunte el tubo de escape hacia abajo, sino siempre

horizontalmente, ni lo conduzca desde el punto de partida hacia arriba hasta la

salida de aire de la pared exterior.

• Después de la instalación, asegúrese de que la campana extractora cuelgue
horizontalmente para evitar que se acumule grasa.

• Asegúrese de que el conducto de escape seleccionado para la instalación cumple
con las normas pertinentes y es resistente al fuego.

ES

ATENCIÓN

Peligro de lesiones! Por razones de seguridad, utilice únicamente el
tamaño de tornillo de  jación o de montaje recomendado en estas

instrucciones de funcionamiento. La inobservancia de estas

instrucciones puede provocar lesiones y descargas eléctricas.

47

ES

PANEL DE CONTROL Y TECLAS DE FUNCIÓN

Baja Media Alta Luz Encender

Después de enchufar la clavija de alimentación, se enciende la luz
indicadora. Todas las salidas están cerradas y la campana extractora

1

conmuta al modo de espera. Si no hay ninguna operación, la luz indicadora
se apaga automáticamente.

Encender: Pulse el botón POWER una vez para encender la campana

extractora. La luz indicadora se enciende y la campana extractora funciona

a baja velocidad. El botón se enciende. Si vuelve a pulsar el botón POWER
para apagarlo, el botón dejará de iluminarse. A continuación se desactivan

todas las funciones y la campana extractora pasa al modo de espera. Los

2

botones de encendido y el botón LUZ funcionan independientemente uno

del otro y funcionan independientemente del botón POWER. Si pulsa una

vez una de las teclas de función, la campana extractora funcionará con la

potencia adecuada. Si ahora presiona el botón POWER, todas las funciones
se detendrán.

Al pulsar una vez el botón LUZ, se enciende la luz de la campana extractora.
La luz indicadora del botón LUZ y del botón POWER se encenderá. Cuando

3

usted presiona el botón de la luz de nuevo, la luz se apaga de nuevo. Las
luces indicadoras se apagarán de nuevo.

Si pulsa una vez el botón ALTO, la campana extractora funcionará a la
máxima potencia. La luz indicadora del botón ALTO y del botón POWER

4

se iluminará. Si vuelve a pulsar el botón, la campana extractora dejará de

funcionar y se apagarán las luces indicadoras.

Si pulsa una vez el botón MEDIO, la campana extractora funciona a la
máxima potencia. La luz indicadora del botón MEDIO y del botón POWER

5

se encenderá. Si vuelve a pulsar el botón, la campana extractora dejará de

funcionar y se apagarán las luces indicadoras.

Si pulsa una vez el botón BAJO, la campana extractora funcionará a la
máxima potencia. La luz indicadora del botón BAJO y del botón POWER

6

se encenderá. Si vuelve a pulsar el botón, la campana extractora dejará de

funcionar y se apagarán las luces indicadoras.

Los niveles de potencia BAJO, MEDIO y ALTO no se pueden ajustar al mismo

tiempo, sólo se puede seleccionar un nivel de potencia a la vez. Por ejemplo,

7

si se ajusta el nivel de potencia medio y se pulsa el botón, la unidad cambiará
al nivel de potencia bajo, etc.

48

BÚSQUEDA DE ERRORES Y SOLUCIÓN DE
PROBLEMAS

Error Posible causa Posible solución

La luz está encendida, pero el
motor no funciona.

No hay luz y el motor no
funciona.

No hay luz. La luz está rota. Reemplace la lámpara.

El aire no es extraído

correctamente.

La campana extractora está

inclinada.

El motor está apagado Encienda el motor con el

botón de VELOCIDAD.

El interruptor del motor está
roto.

El motor está roto. Póngase en contacto con una

El fusible de su casa está roto
o fundido.

El cable de alimentación está
suelto o no conectado.

La distancia entre la cocina

y la campana extractora es

demasiado grande.

Un tornillo de jación no está
sucientemente apretado.

Póngase en contacto con una
empresa especializada.

empresa especializada.

Encienda el interruptor de
fusible o reemplace el fusible.

Conecte el cable de
alimentación correctamente.

Reduzca la distancia.

Apriete el tornillo de jación.

LIMPIEZA Y CUIDADO

ES

La campana extractora debe estar siempre desconectada de la red eléctrica antes de

realizar cualquier tipo de mantenimiento o limpieza. Asegúrese de que la campana

extractora esté apagada y de que se haya retirado la clavija. Las supercies externas
son susceptibles a arañazos y abolladuras, así que siga las instrucciones de limpieza
para obtener los mejores resultados sin dañarse.

En general

Deje que la unidad se enfríe completamente antes de limpiarla y cuidarla, y no utilice
sustancias alcalinas o ácidas como zumo de limón o vinagre para limpiar la supercie.

Acero inoxidable

El acero inoxidable debe limpiarse regularmente (semanalmente) para asegurar una
larga vida útil. Se puede utilizar un líquido limpiador especial de acero inoxidable.

49

ES

Panel de control

El panel de control se puede limpiar con agua tibia y jabón. Asegúrese de que el paño
esté limpio y bien escurrido antes de limpiar el panel de control. Utilice un paño seco y
suave para eliminar el exceso de humedad después de la limpieza.

Importante: Utilice detergentes neutros y evite el uso de productos químicos de
limpieza agresivos, productos de limpieza domésticos fuertes o productos que

contengan abrasivos, ya que esto afectará el aspecto de la máquina y puede
eliminar los símbolos impresos en el panel de control.

Filtro de grasa

Los ltros de tela se pueden limpiar a mano. Remojarlos

en agua con un detergente desengrasante durante unos 3
minutos y luego cepillarlos suavemente con un cepillo suave.

No aplique demasiada presión para evitar dañar el ltro.
Luego deje que el ltro se seque al aire, pero no lo coloque
directamente al sol. Los ltros deben ser lavados siempre por
separado de los platos y utensilios de cocina!

Retire el ltro como se muestra en la imagen de la

derecha y reemplácelo en orden inverso.

50

RETIRADA DEL APARATO

Si la gura de la izquierda (contenedor de basura con

ruedas tachado) se encuentra en el producto, se aplica la

Directiva Europea 2012/19/UE. Estos productos no deben
ser desechados junto con los residuos domésticos habituales.

Infórmese sobre la normativa local para la recogida selectiva

de aparatos eléctricos y electrónicos. Siga las regulaciones
locales y no deseche los electrodomésticos viejos junto con la
basura doméstica. Llévelo a un centro de recolección ocial
para su reciclaje. De esta forma, ayudará a proteger el medio

ambiente y la salud de los demás seres humanos de posibles
consecuencias negativas. El reciclaje de materiales ayuda a
reducir el consumo de materias primas.

Gentile cliente,

congratulazioni per l‘acquisto del tuo nuovo apparecchio. Leggi
attentamente le seguenti istruzioni e seguile per evitare possibili
danni. Non ci assumiamo alcuna responsabilità per danni
causati dall‘inosservanza delle istruzioni e dall‘uso improprio
del prodotto. Scansiona il seguente codice QR per accedere

alla guida utente più recente e a maggiori informazioni sul

prodotto.

INDICE

Dichiarazione di conformità51
Avvertenze di sicurezza52
Installazione (ventilazione esterna)54
Istruzioni per il montaggio del condotto di scarico59
Pannello di controllo e tasti di funzione60
Risoluzione dei problemi61
Pulizia e manutenzione61
Smaltimento62

DATI TECNICI

Numero articolo 10033717, 10033718, 10033719

Alimentazione 220-240 V ~ 50 Hz

IT

DICHIARAZIONE DI CONFORMITÀ

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino,

Germania.

Questo prodotto corrisponde alle seguenti direttive
europee:

2014/30/UE (EMC)
2014/35/UE (LVD)
2011/65/UE (RoHS)
2009/125/CE (ErP)

51

IT

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell‘uso e conservarle in un luogo
sicuro per poterle consultare nuovamente in futuro.

• Il montaggio deve essere eseguito esclusivamente da un elettricista o da uno

specialista qualicato. Prima di utilizzare la cappa assicurarsi che la tensione (V)
e la frequenza (Hz) indicate sulla cappa corrispondano alla tensione (V) e alla

frequenza (Hz) della propria alimentazione elettrica.

• Si declina ogni responsabilità per danni causati dall‘uso improprio e dal
montaggio errato del prodotto.

• L‘utilizzo della cappa aspirante non è consentito ai bambini al di sotto di 8 anni.

• Questo apparecchio non è destinato a un uso commerciale, ma solo ad ambienti
domestici e simili.

• Pulire regolarmente l‘apparecchio e il ltro in modo che questi funzionino sempre in

modo efciente.

• Staccare sempre la spina dalla presa prima della pulizia.

• Pulire l‘apparecchio esattamente come indicato nelle istruzioni per l‘uso.

• Non è consentito accendere amme libere sotto la cappa.

• Se l‘apparecchio non funziona correttamente, contattare il produttore o un‘azienda
specializzata.

• I bambini a partire dagli 8 anni e i portatori di handicap mentali e sici possono
utilizzare l‘apparecchio solo se precedentemente istruiti in maniera approfondita
sulle sue funzioni e sulle precauzioni di sicurezza da parte di un supervisore
responsabile. Assicurarsi che i bambini non giochino con l‘apparecchio. I bambini
a partire dagli 8 anni di età possono pulire l‘apparecchio solo sotto sorveglianza.

• Se il cavo di alimentazione o la spina sono danneggiati, devono essere sostituiti

dal produttore, da un centro di assistenza autorizzato o da personale qualicato.

• Se la cappa viene utilizzata contemporaneamente a stufe a gas o altri combustibili,
la stanza deve essere adeguatamente ventilata.

• Non cucinare al ambé sotto la cappa aspirante.

• Attenzione: la supercie del dispositivo potrebbe surriscaldarsi durante l‘uso.

52

Avvertenze importanti per l‘installazione

• L‘aria di scarico non deve mai essere convogliata in un camino utilizzato per
l‘evacuazione di fumi degli apparecchi a gas o altri combustibili (non applicabile
alle apparecchiature per il ricircolo dell‘aria nell‘ambiente).

• Seguire le norme locali per l‘installazione di sistemi di ventilazione.

Avvertenze importanti per il funzionamento dell‘aspirazione

ATTENZIONE

Pericolo di avvelenamento dovuto all‘aspirazione dei gas di scarico!

Non utilizzare il dispositivo in modalità aspirazione se questo viene
azionato insieme ad un caminetto dipendente dall‘aria ambiente e

non è garantita una suf ciente circolazione dell‘aria.

I caminetti dipendenti dall‘aria ambiente, come stufe a gas, a gasolio, a legna o a
carbone, caldaie o scaldabagni istantanei, aspirano l‘aria dall‘ambiente e la espellono
attraverso un condotto di scarico o una canna fumaria. Quando la cappa è accesa,

l‘aria viene aspirata dalla cucina e dai locali adiacenti: senza suf ciente alimentazione

dell‘aria si crea depressione. I gas tossici della canna fumaria o del condotto di scarico
possono essere così risucchiati nell‘ambiente abitativo.

• Accertarsi che vi sia suf ciente aria fresca e che l‘aria possa circolare.

• Le normali prese d‘aria a muro non sono suf cienti a garantire il rispetto del valore
limite.

Il funzionamento sicuro è possibile solo se la depressione nel luogo di installazione

del caminetto non supera i 4 Pa (0,04 mbar). Ciò si ottiene se l‘aria necessaria alla
combustione passa attraverso aperture non chiudibili in porte e  nestre in combinazione
con un canale a parete per l‘af usso/scarico dell‘aria. Uno spazzacamino potrà fornire

assistenza sull‘argomento e valutare l‘intero sistema di ventilazione della tua casa. Se
necessario, ti potrà consigliare le misure di ventilazione adeguate.

Se la cappa viene utilizzata esclusivamente in modalità di ricircolo dell‘aria, il suo
funzionamento è possibile senza limitazioni.

IT

ATTENZIONE

Pericolo d‘incendio dovuto a scintille volanti! L‘installazione della

cappa sopra un camino a combustibile solido (come legna o carbone)
è possibile solo se questo è dotato di una copertura chiusa e non
rimovibile.

53

IT

INSTALLAZIONE (VENTILAZIONE ESTERNA)

Montaggio della valvola a farfalla

Se la cappa non presenta una valvola a farfalla premontata, è necessario montare le
parti nel modo seguente:

1 Installare la prima metà (2) nell‘alloggiamento (6).
2 Il perno (3) deve essere rivolto verso l‘alto.
3 Inserire l‘asse (4) nei fori (5) dell‘alloggiamento.
4 Ripetere tutti i passaggi per la seconda metà della valvola.

54

Installazione

Se si dispone di un‘uscita dell‘aria verso l‘esterno, la cappa può

essere collegata tramite un condotto di aspirazione (smalto,

alluminio, tubo essibile o materiale non inammabile con
diametro interno di 150 mm) come mostrato a destra.

Staccare la spina dalla presa prima dell‘installazione.

1

La cappa deve essere installata a una distanza di 65-75 cm sopra il piano di
cottura per la migliore efcienza possibile (vedi gura 1).

2

IT

Il softto deve essere in grado di sostenere almeno 120 kg e il suo spessore

3

deve essere di almeno 30 mm.

55

IT

Praticare un foro (Ø 170 mm) nel softto, nel punto in cui verrà appesa la
cappa. Se il softto è in legno, segna i fori con la piastra di sospensione e
pratica 8 fori nel softto. Successivamente ssare la piastra di sospensione
al softto in legno con otto viti a testa svasata ST6x40 mm. Se il softto è in
calcestruzzo, praticare solo 6 fori e ssa la piastra di sospensione al softto in
calcestruzzo con sei bulloni di ancoraggio Ø6x60 mm (vedi gura 2).

4

Calcolare la lunghezza dei ferri angolari in modo da rispettare le distanze

(vedi gura 1). Collegare i ferri angolari con 18 viti M4x10 mm, dadi M4 e

rondelle. La sovrapposizione dei ferri angolari deve essere superiore a 100

mm (vedi gura 3).

5

56

Fissare i ferri angolari alla cappa con sei viti M4x10 mm e installa il condotto
di scarico (vedi gure 4/5).

6

Posizionare la staffa sui tre ferri angolari appena installati e ssarla con sei
viti M4x10 mm, dadi M4 e rondelle (vedi gura 6). Inserire quindi la canna
fumaria interna nella cappa (vedi gura 7).

IT

7

57

IT

Sollevare la cappa aspirante completamente montata ed estrai il condotto

di scarico dal softto (vedi gura 8). Fissare i ferri angolari alla piastra di
sospensione con sei viti M4x10 mm, dadi M4 e rondelle.

7

Allentare la canna fumaria interna e ssarla alla piastra di sospensione con tre

8

viti ST4x8 mm.

Installazione del ltro a carbone attivo

Nota: il ltro a carbone attivo non è compreso nella confezione. Questo può essere

acquistato in aggiunta alla cappa aspirante.

58

Posizionare il ltro a carbone attivo sul

ventilatore e ruotarlo in senso orario

no a ssarlo. Ripetere la procedura
dall‘altro lato. Accertarsi che il ltro

sia posizionato saldamente, altrimenti
potrebbe allentarsi e costituire un

pericolo. Nota: se il ltro a carbone

attivo è installato, la potenza di
aspirazione diminuisce leggermente.

Installazione del  ltro antigrasso

Seguire questa procedura per installare i  ltri antigrasso:

• Inserire il  ltro nelle aperture sul retro della cappa.

• Premere il tasto sulla maniglia del  ltro.

• Rilasciare la maniglia non appena il  ltro si trova nella
posizione corretta.

• Ripetere questi passaggi per installare tutti i  ltri.

ISTRUZIONI PER IL MONTAGGIO DEL
CONDOTTO DI SCARICO

Per ottenere un‘aspirazione ottimale dell‘aria devono essere rigorosamente rispettate le
seguenti regole:

• Assicurarsi che il condotto di scarico sia il più corto e diritto possibile.

• Non ridurre le dimensioni o limitare il condotto di scarico. Quando si utilizza il
condotto di scarico, questo deve sempre essere posizionato in modo da ridurre al
minimo la perdita di pressione.

• La mancata osservanza di queste istruzioni di base riduce le prestazioni e aumenta
il livello di rumorosità della cappa.

• Tutti i lavori di installazione devono essere eseguiti da un elettricista o da una

persona quali cata.

• Non collegare il condotto di scarico della cappa a un sistema di ventilazione
esistente già utilizzato per altri apparecchi, come ad esempio condotti di scarico di
fumi, tubi del gas o dell‘aria calda.

• Se il condotto di scarico viene piegato, il suo angolo non deve essere inferiore

a 120°. Non orientare mai il condotto di scarico verso il basso, ma sempre in
orizzontale, o guida il tubo dal punto di partenza verso l‘alto  no all‘uscita

dell‘aria sulla parete esterna.

• Dopo l‘installazione, assicurarsi che la cappa sia appesa orizzontalmente in modo
che il grasso non si accumuli.

• Assicurarsi che il condotto di scarico scelto per l‘installazione sia conforme alle
norme vigenti e resistente al fuoco.

IT

ATTENZIONE

Rischio di lesioni! Per motivi di sicurezza, utilizza esclusivamente viti di
 ssaggio o di montaggio delle dimensioni consigliate in questo
manuale. La mancata osservanza di queste istruzioni può causare

lesioni o scosse elettriche.

59

IT

PANNELLO DI CONTROLLO E TASTI DI FUNZIONE

Basso Medio Alto Luce Accensione

Dopo aver inserito la spina di alimentazione, si accende la spia luminosa.

Tutte le uscite sono chiuse e la cappa passa alla modalità standby. Se la

1

cappa non viene azionata, la spia si spegne automaticamente.

Accensione: premere una volta il pulsante ACCENSIONE per accendere
la cappa. La spia si accende e la cappa si avvia a bassa velocità. Il
pulsante si illumina. Premendo nuovamente il pulsante ACCENSIONE per
spegnere la cappa, il pulsante si spegne. Tutte le funzioni vengono quindi
disattivate e la cappa passa alla modalità standby. I pulsanti di potenza e il

2

pulsante LUCE funzionano indipendentemente l‘uno dall‘altro e funzionano

indipendentemente dal pulsante ACCENSIONE. Premendo una volta uno
dei pulsanti di funzione, la cappa funziona con la potenza corrispondente.
Premendo nuovamente il pulsante ACCENSIONE, tutte le funzioni vengono
terminate.

Premendo una volta il tasto LUCE, la luce della cappa si accende. Le spie
del pulsante LUCE e del pulsante ACCENSIONE si illuminano. Premendo

3

nuovamente il pulsante per la luce, la luce si spegne. Le spie si spengono di
nuovo.

Premendo una volta il tasto ALTO, la cappa funziona al massimo livello
di potenza. Le spie del pulsante ALTO e del pulsante ACCENSIONE si

4

illuminano. Premendo nuovamente il pulsante, la cappa si arresta e le spie si
spengono.

Premendo una volta il tasto MEDIO, la cappa funziona al livello di potenza
medio. Le spie del pulsante MEDIO e del pulsante ACCENSIONE si

5

illuminano. Premendo nuovamente il pulsante, la cappa si arresta e le spie si
spengono.

Premendo una volta il tasto BASSO, la cappa funziona al livello di potenza

più basso. Le spie del pulsante BASSO e del pulsante ACCENSIONE si

6

illuminano. Premendo nuovamente il pulsante, la cappa si arresta e le spie si
spengono.

I livelli di potenza BASSO, MEDIO e ALTO non possono essere impostati

simultaneamente, è possibile selezionare un solo livello di potenza alla volta.

7

Ad esempio, se il livello di potenza è impostato su MEDIO e si preme il
pulsante BASSO, l‘unità passa al livello più basso di potenza, ecc.

60

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione

La luce si accende, ma il
motore non funziona.

La luce e il motore non
funzionano.

La luce non funziona. La luce è rotta. Sostituire la lampadina.

Aspirazione insoddisfacente Il piano cottura è troppo

La cappa è inclinata. Una delle viti di ssaggio non

Il motore è spento. Accendere il motore con il

pulsante VELOCITÀ.

L'interruttore del motore è

rotto.

Il motore è rotto. Contattare un'azienda

Il fusibile dell'impianto di casa

è spento o rotto.

Il cavo di alimentazione è
allentato o non collegato.

distante dalla cappa.

è stata avvitata correttamente.

Contattare un'azienda

specializzata.

specializzata.

Accendere l'interruttore del

fusibile o sostituisci il fusibile.

Collegare correttamente il
cavo di alimentazione.

Diminuire la distanza.

Avvitare a fondo la vite.

PULIZIA E MANUTENZIONE

La cappa deve essere sempre scollegata dalla rete elettrica prima della manutenzione
o della pulizia. Accertarsi che la cappa sia spenta e che la spina sia stata staccata. Le

superci esterne sono soggette a graf e ammaccature, è necessario quindi seguire le

istruzioni di pulizia per ottenere il miglior risultato possibile, senza danni.

Informazioni generali

IT

Lasciare raffreddare completamente l‘apparecchio prima della pulizia e della
manutenzione e non utilizzare sostanze alcaline o acide come il succo di limone o

l‘aceto per pulire la supercie.

Acciaio inox

L‘acciaio inossidabile deve essere pulito regolarmente (settimanalmente) per garantire

una lunga durata. A tale scopo può essere utilizzato uno speciale liquido detergente

per acciaio inossidabile.

61

IT

Pannello di controllo

Pulire il pannello di controllo con acqua calda e sapone. Assicurarsi che il panno

sia pulito e ben strizzato prima di pulire il pannello di controllo. Utilizzare un panno

morbido e asciutto per rimuovere l‘umidità in eccesso dopo la pulizia.

Importante: utilizza detergenti neutri ed evita l‘uso di prodotti chimici aggressivi,

detergenti domestici forti o prodotti che contengono agenti abrasivi, in quanto ciò
inuisce sull‘aspetto della cappa e potrebbe rimuovere i simboli stampati sul pannello

di controllo.

Filtri antigrasso

I ltri in tessuto possono essere lavati a mano. Immergerli

in acqua con un detergente sgrassante per circa 3 minuti e
poi lavali delicatamente con una spazzola morbida. Non
esercitare eccessiva pressione per evitare di danneggiare

il ltro. Quindi lasciare asciugare i ltri all‘aria, ma non
alla luce diretta del sole. I ltri devono essere sempre lavati
separatamente dalle stoviglie e dagli utensili da cucina!

Rimuovere i ltri come mostrato nell‘immagine a destra

e poi reinserirli nel verso opposto.

62

SMALTIMENTO

Se l‘illustrazione a sinistra (cestino su ruote barrato) è

presente sul prodotto, si applica la Direttiva Europea
2012/19/UE. Questi prodotti non possono essere smaltiti
con i normali riuti domestici. Controlla le norme locali per

la raccolta differenziata delle apparecchiature elettriche ed
elettroniche. Rispetta le norme locali e non smaltire i vecchi

apparecchi insieme ai riuti domestici. Lo smaltimento dei

vecchi apparecchi, in conformità con le norme vigenti,
protegge l‘ambiente e la salute dell‘uomo da possibili
conseguenze negative. Il riciclaggio dei materiali contribuisce
a ridurre il consumo di materie prime.
