Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise
sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch
entstehen, übernehmen wir keine Haftung.

INHALTSVERZEICHNIS

DE

Sicherheitshinweise4
Geräteübersicht7
Installationszubehör8
Abmessungen und Abstände9
Installation11
Anbringen des Dunstabzugs14
Bedienfeld und Tastenfunktionen15
Reinigung und Pege16
Fehlersuche und Fehlerbehebung18
Hinweise zur Entsorgung20

TECHNISCHE DATEN

Artikelnummer 10032486, 10032487

Stromversorgung 220-240 V ~ 50/60 Hz

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:

2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EG (ErP)

English 21
Español 39
Français 57
Italiano 75

3

DE

SICHERHEITSHINWEISE

Lesen Sie sich die Bedienungsanleitung vor der Installation und Inbetriebnahme des
Geräts aufmerksam durch und bewahren Sie diese für den zukünftigen Gebrauch auf.

Hinweis: Die Bedienungsanleitung bezieht sich auf mehrere Ausführungen
der Dunstabzugshaube. Dementsprechend kann es vorkommen, dass einige
Beschreibungen und individuelle Merkmale nicht auf die von Ihnen gekaufte
Dunstabzugshaube zutreffen.

Installation

• Der Hersteller kann nicht für Schäden haftbar gemacht werden, die durch inkorrekte
oder unzureichende Installation des Geräts entstehen.

• Der Mindestabstand bezieht sich auf den Abstand zwischen der Auageäche
eines Herdes und dem niedrigsten Punkt der Dunstabzugshaube (wenn die

Dunstabzugshaube über einem Gasherd montiert wird, sollte der Mindestabstand

65 cm betragen. Berücksichtigen Sie, dass die Bedienungsanleitung des Gasherds

einen größeren Mindestabstand erfordern kann, welcher, wenn dies der Fall

sein sollte, zwingend eingehalten werden muss. Der Abstand von 65 cm kann

verringert werden für: nicht brennbare Bestandteile der Dunstabzugshaube,
und Niederspannungsteilen, wenn diese, sollten Sie deformiert werden, keine
spannungsführenden Teile freilegen.

• Stellen Sie sicher, dass die Nennspannung mit der auf dem Typenschild des Geräts
angegebenen Spannung übereinstimmt.

• Stellen Sie bei Geräten der Klasse I sicher, dass die Stromleitungen im Haus
adäquat geerdet wurden.

• Verbinden Sie die Abziehvorrichtung über ein Rohr, welches einen
Mindestdurchmesser von 120mm hat, mit dem Abzugsschacht. Der Abzugsweg
muss so kurz wie möglich sein.

• Die Luft darf nicht in einen Abzug gelangen, über welchen Rauch von Gas oder
Benzin verbrennenden Geräten abgeleitet wird.

• Wenn die Abziehvorrichtung in Verbindung mit nicht elektrischen Geräten

(z.B. Geräten die Gas verbrennen) verwendet wird, muss eine ausreichende
Raumbelüftung garantiert werden, um den Rückuss der Abluft zu verhindern. Die

Küche muss eine direkte Frischluftöffnung haben, um den Zugang von sauberer
Luft zu gewährleisten. Wenn Die Dunstabzugshaube in Verbindung mit Geräten,
welche keine elektrische, sondern eine andere Form der Energieversorgung haben,

genutzt wird, darf der Unterdruck im Raum 0,04 mbar nicht übersteigen, um zu

gewährleisten, das Dämpfe nicht über die Dunstabzugshaube zurück in den Raum
gesogen werden.

• Wenn das Netzstromkabel beschädigt wird, muss es vom Hersteller, dem

Kundendienst oder einer anderen hierfür qualizierten Person ersetzt werden.

• Gesetzliche Verordnungen und Regelungen in Bezug auf die Abluftabgabe müssen
eingehalten werden.

4

Verwendung

• Die Dunstabzugshaube ist ausschließlich für den Haushaltsgebrauch geeignet und
darf niemals in einem kommerziellen Anwendungsbereich betrieben werden.

• Verwenden Sie die Dunstabzugshaube nur für den dafür vorgesehenen
Verwendungszweck.

• Achten Sie darauf, dass sich unter der Dunstabzugshaube keine hohen Flammen

bilden und  ambieren Sie kein Essen unter der Dunstabzugshaube, während diese

in Verwendung ist. Brandgefahr!

• Fritteusen müssen bei der Verwendung permanent überwacht werden: überhitztes
Öl kann zu brennen beginnen.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten
physischen, sensorischen und mentalen Fähigkeiten oder mangelnder Erfahrung
und Wissen verwendet werden, wenn diese von einer für sie verantwortlichen
Person zur sicheren Verwendung des Geräts angeleitet und unterwiesen wurden
und die damit verbundenen Risiken verstehen und begreifen.

• Das Gerät ist kein Spielzeug. Kinder sollten das Gerät nur unter Aufsicht reinigen
und warten.

VORSICHT

Verbrennungsgefahr! Während des Kochens können die zugänglichen
Teile des Geräts sehr heiß werden. Passen Sie auf, dass Sie sich nicht
daran verbrennen.

Wartung

• Reinigen Sie die Dunstabzugshaube und den Filter, gemäß der
Bedienungsanleitung, regelmäßig.

• Schalten Sie das Gerät aus oder ziehen Sie den Netzstecker aus der Steckdose,
bevor Sie das Gerät Reinigen oder Warten.

• Reinigen oder ersetzen Sie die Filter nach einer gewissen Zeit (ansonsten besteht
Brandgefahr).

• Reinigen Sie die Dunstabzugshaube mit einem feuchten Tuch und einem neutralen
Reinigungsmittel.

• Das Gerät ist für maximal 4 Herdplatten ausgelegt.

DE

5

DE

Wichtige Hinweise zum Abluftbetrieb

WARNUNG

Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende
Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten, wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler

oder Durchlauferhitzer) beziehen die Luft aus dem Raum und führen Sie durch ein

Abluftrohr oder eine Kamin ins Freie. Im Abluftbetrieb wird der Küche und den

benachbarten Räumen Luft entzogen, ohne ausreichende Zuluft entsteht ein Unterdruck.

Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume
zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.

• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie wenn durch nicht­verschließbare Öffnungen in Türen und Fenstern, in Verbindung mit einem Zuluft- /

Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb

ohne Einschränkung möglich.

WARNUNG

Brandgefahr durch Funken ug! Installieren Sie die Abzugshaube nur
über einer Feuerstätte für feste Brennstoffe (wie z.B. Holz oder Kohle),

wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist.

6

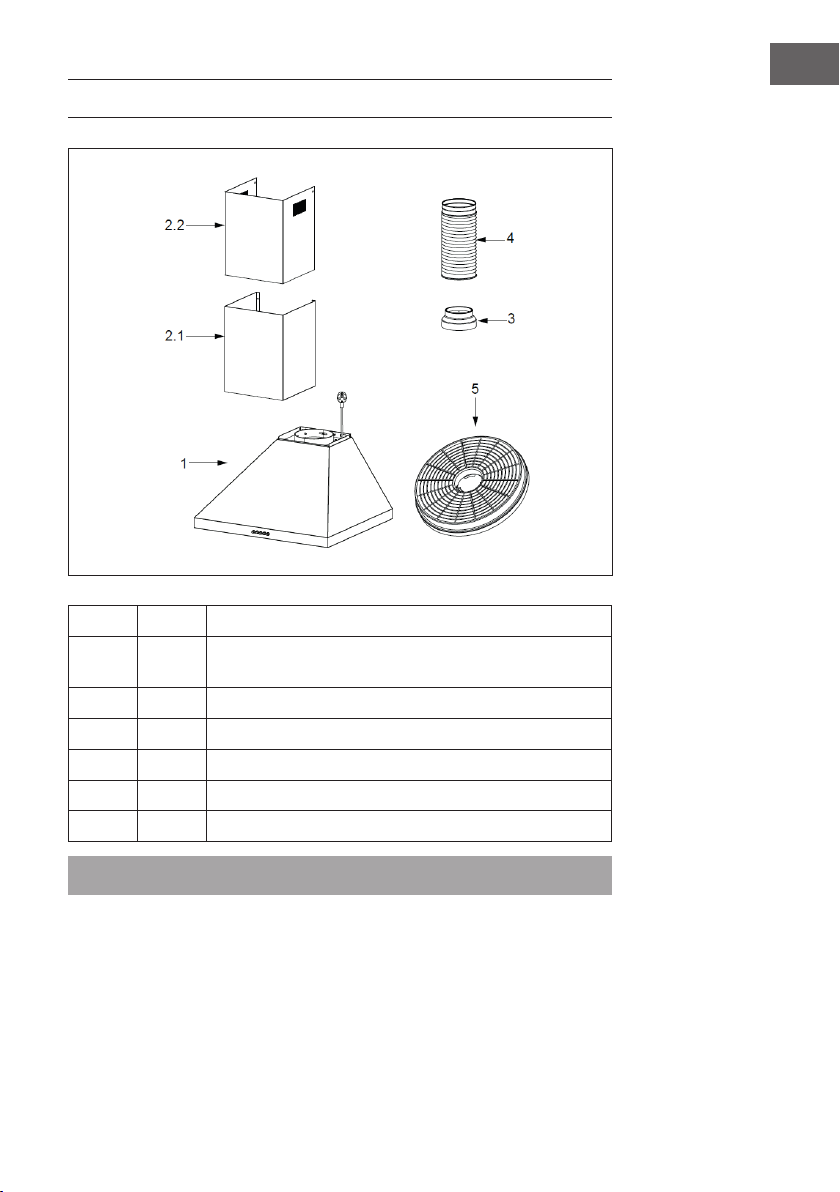

GERÄTEÜBERSICHT

Nr. Stk. Gerätekomponenten

1 1 Gerätekorpus, inklusive:

Bedienelementen, Licht, Gebläse, Filter

2.1 1 Untere Abdeckung

2.2 1 Obere Abdeckung (optional)

3 1 Bund (optional)

4 1 Abluftrohr

5 2 Aktivkohlelter (optional)

DE

Hinweis: Das optionale Zubehör ist nicht im Lieferumfang enthalten.

7

DE

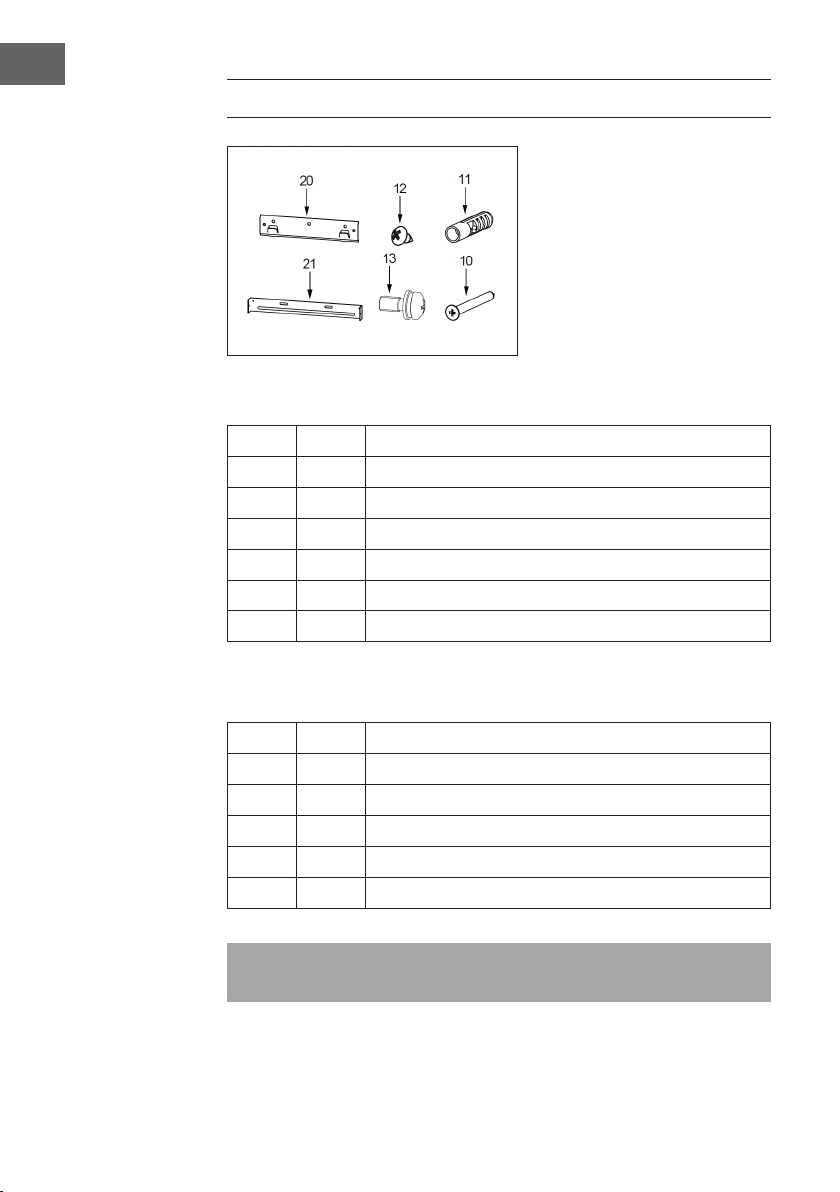

INSTALLATIONSZUBEHÖR

Standard-Installationszubehör

Nr. Stk. Teil

10 5 Schrauben 5 x 50

11 5 Dübel

12 4 Schrauben 4,2 x 9,5

13 2 Schrauben 5 x 12

20 1 Befestigungswinkel Abzugshaube

21 1 Befestigungswinkel Abdeckung (optional)

Optionales Installationszubehör (nicht im Lieferumfang enthalten)

Nr. Stk. Teil

10 7 Schrauben 5 x 50

11 7 Dübel

12 6 Schrauben 4,2 x 9,5

20 1 Befestigungswinkel Abzugshaube

21 1 Befestigungswinkel Abdeckung (optional)

Hinweis: Falls Sie die Installationskomponenten aus diese Tabelle auswählen, richten
Sie sich nach der Angabe „Lösung 2“ im Installationsdiagramm.

8

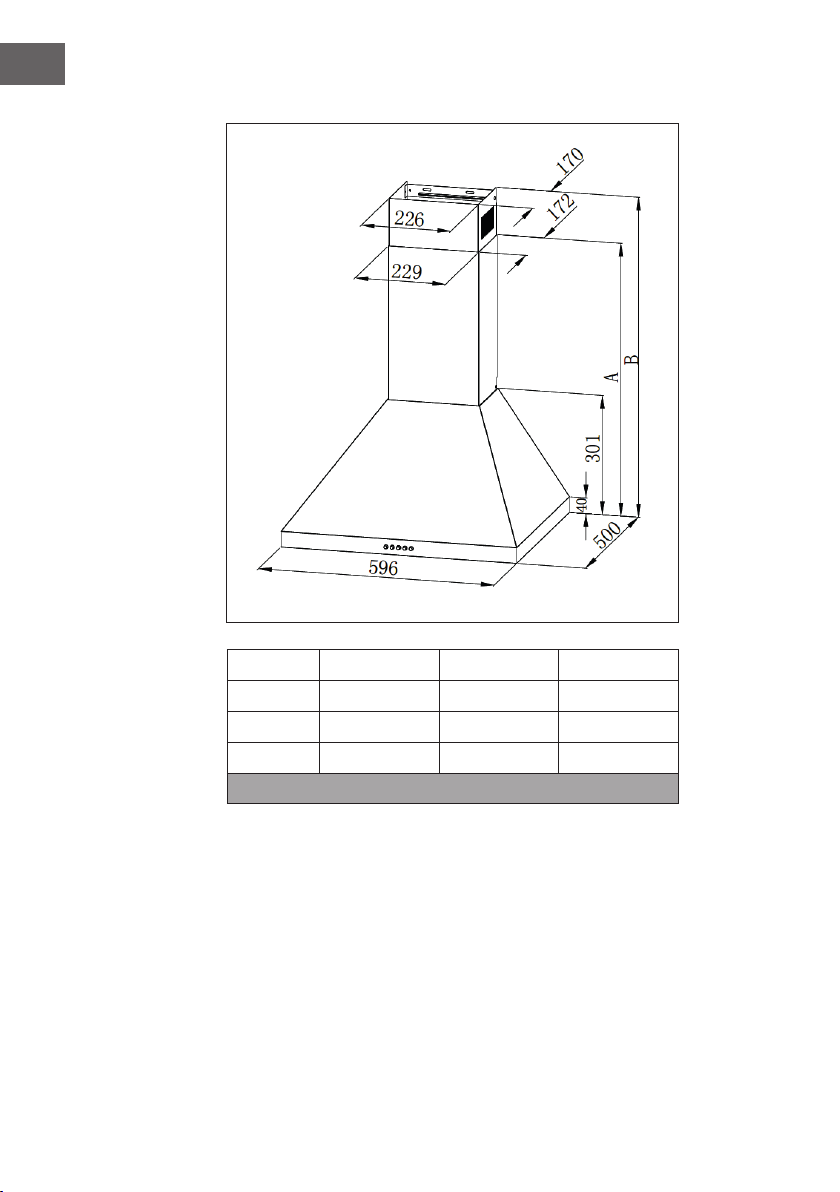

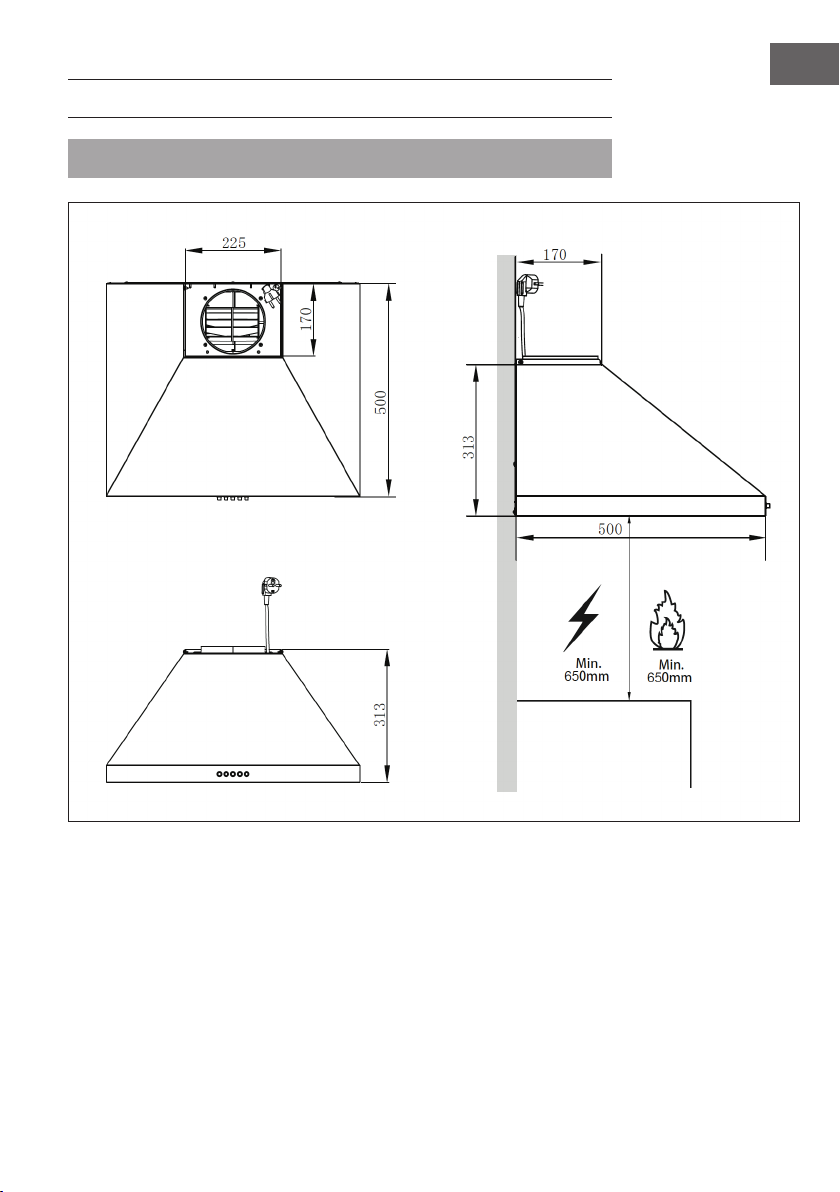

ABMESSUNGEN UND ABSTÄNDE

Hinweis: Bei den angegebenen Werten handelt es sich um [mm].

DE

9

DE

Maße

Option Abzug A B

1 400+0 690 /

2 400+300 690 730-970

3 400+390 690 730-1060

Hinweis: Bei den angegebenen Werten handelt es sich um [mm].

10

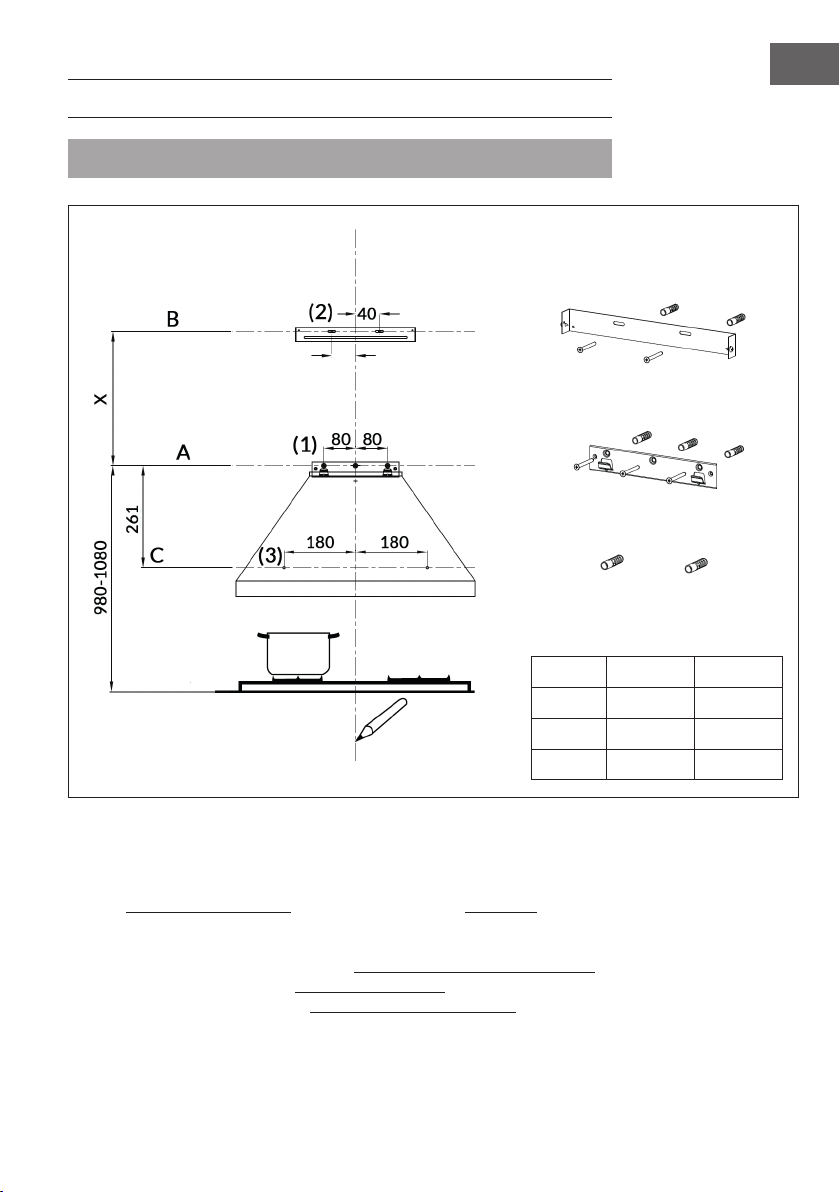

INSTALLATION

Hinweis: Bei den angegebenen Werten handelt es sich um [mm].

(Lösung 2)

DE

Option Abzug X

1 400+0 /

2 400+300 390-620

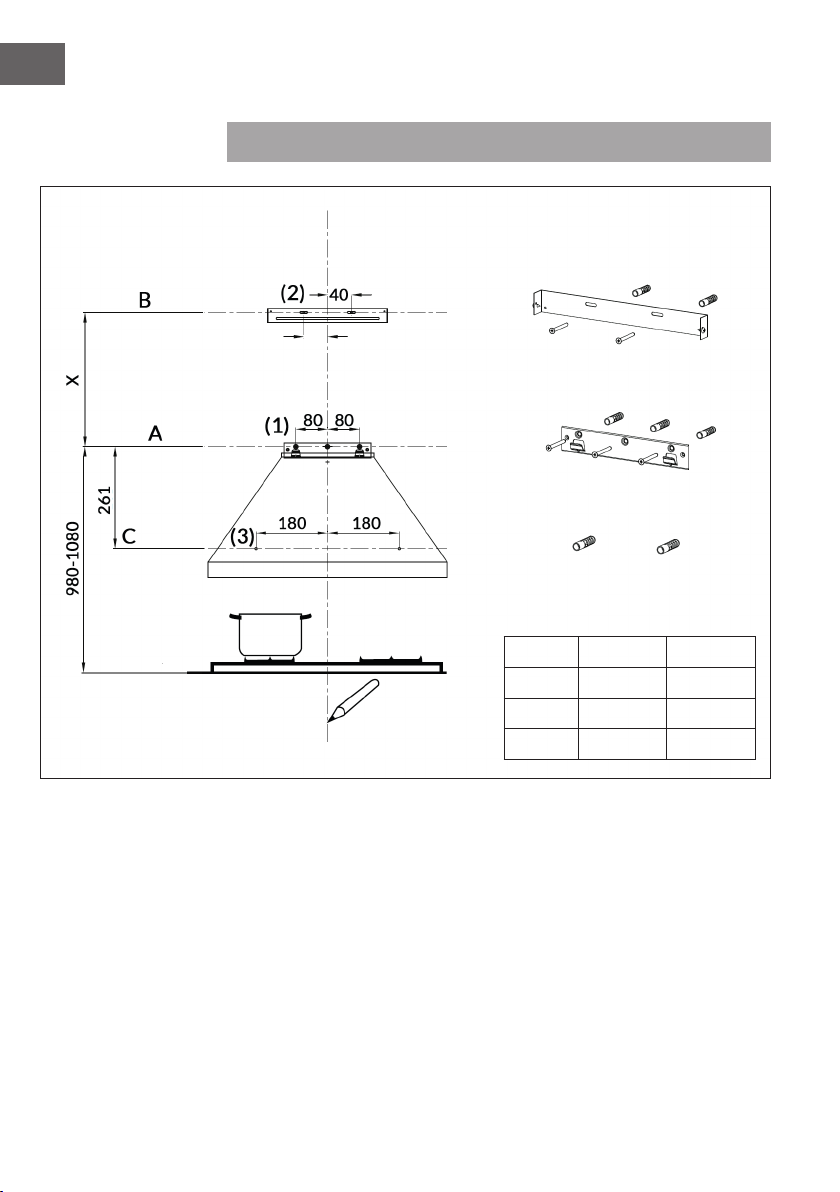

Referenzlinie

Markierungslinien

Ziehen Sie als ersten Schritt zunächst folgende Linien:

• Eine senkrechte Referenzlinie zur Decke oder zu der oberen Begrenzung,
im Zentrum der Stelle, an der die Dunstabzugshaube angebracht werden soll.

(A) Eine horizontale Linie A, 980–1080 mm oberhalb der Kochäche.
(B) Eine horizontale Linie B, X mm über der horizontalen Linie A.
(C) Eine horizontale Linie C, 261 mm oberhalb der horizontalen Linie A (gilt nur für

„Lösung 2“).

3 400+390 390-710

11

DE

Markierungspunkte

Hinweis: Bei den angegebenen Werten handelt es sich um [mm].

(Lösung 2)

Option Abzug X

1 400+0 /

2 400+300 390-620

3 400+390 390-710

(1) Markieren Sie einen Punkt (1) auf der horizontalen Linie A, 80 mm rechts von der

vertikalen Referenzlinie. Wiederholen Sie diesen Schritt auf der linken Seite der
Referenzlinie und auf der Referenzlinie selbst. Am Ende sollten Sie 3 Punkte haben,

die sich auf derselben Höhe benden.

(2) Markieren Sie einen Punkt (2) auf der horizontalen Linie B, 40 mm rechts von der

Referenzlinie. Wiederholen Sie diesen Schritt auf der linken Seite der Referenzlinie

und stellen Sie sicher, dass sich die beiden Punkte auf einer Höhe benden.

(3) Markieren Sie einen Punkt (3) auf der horizontalen Linie C, 180 mm rechts von der

vertikalen Referenzlinie (Lösung 2). Wiederholen Sie diesen Schritt auf der anderen

Seite der Referenzlinie und stellen Sie sicher, dass sich die beiden Punkte auf einer

Höhe benden.

12

Fixierung der Winkel (optional)

• Bohren Sie mit einem 10 mm-Bohrer in die Markierungspunkte (1), (2) und (3)
(Lösung 2).

• Stecken Sie die Dübel in die Bohrlöcher (1), (2), (3) (Lösung 2).

• Fixieren Sie die Winkel mit 3 Schrauben (5x50) an der horizontalen Linie A.

• Fixieren Sie die Abdeckungswinkel mit 2 Schrauben (5x50) an der horizontalen

Linie B.

Einhaken des Gerätekorpus

• Haken Sie den Gerätekorpus an dem Befestigungswinkel ein.

• Richten Sie den Gerätekorpus aus.

• Fixieren Sie den Gerätekorpus mit 2 Schrauben (M5x12) an dem

Befestigungswinkel, um ein versehentliches herunterrutschen des Gerätekorpus zu
verhindern.

• Nehmen Sie den Filter aus dem inneren des Gerätekorpus und drehen Sie an

Markierungspunkt (3) die Schrauben in die Dübel (Lösung 2).

DE

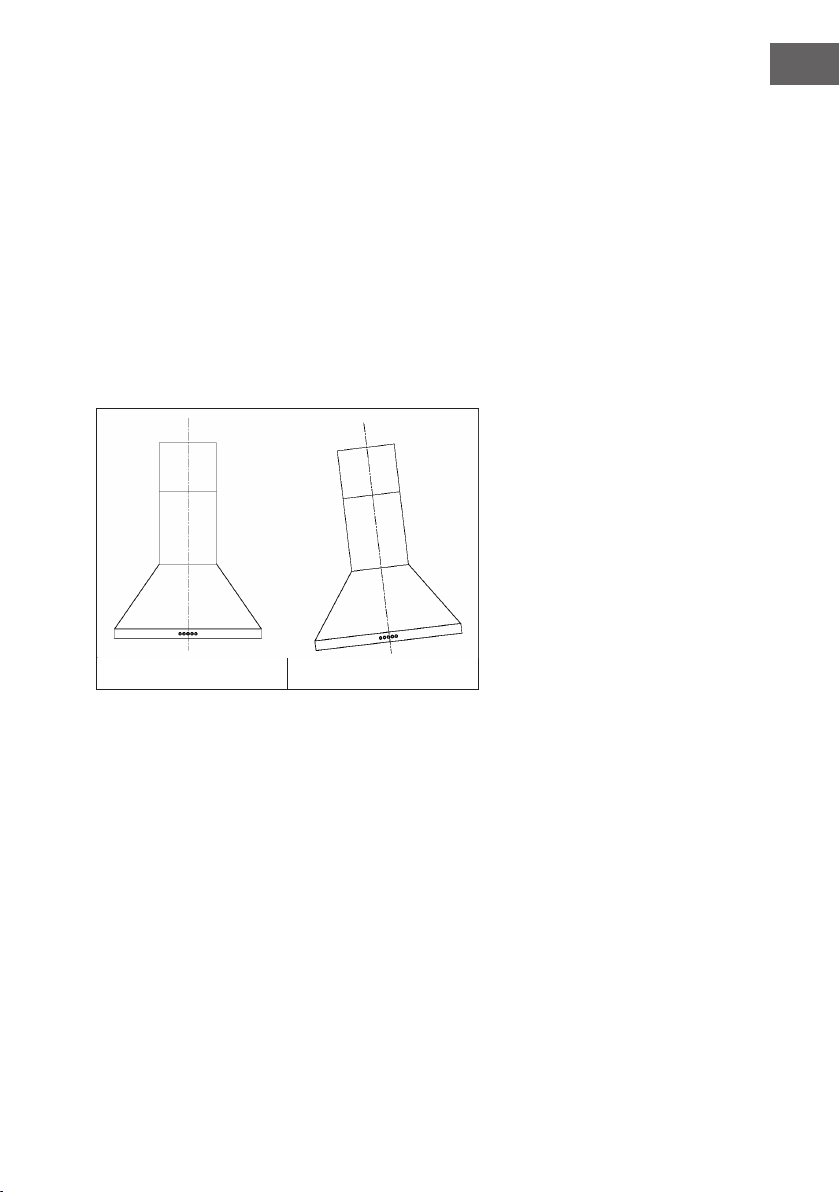

Richtig Falsch

13

DE

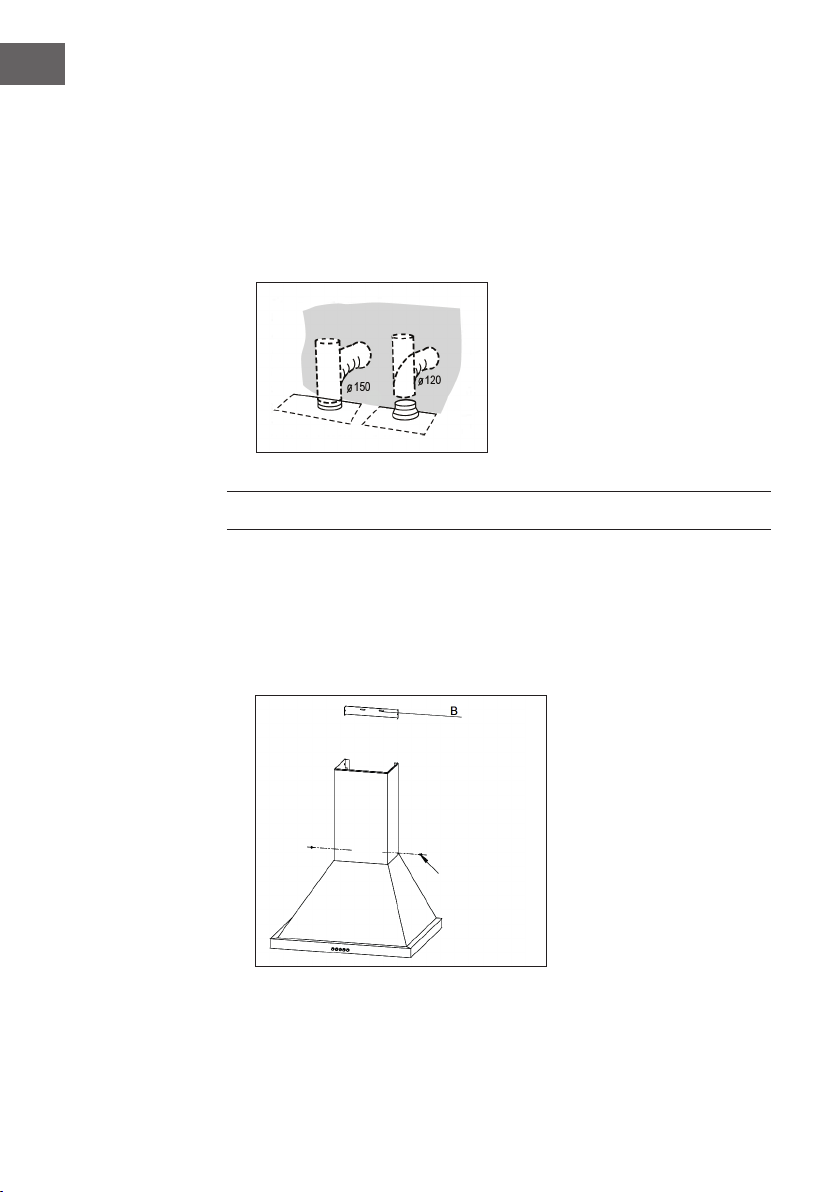

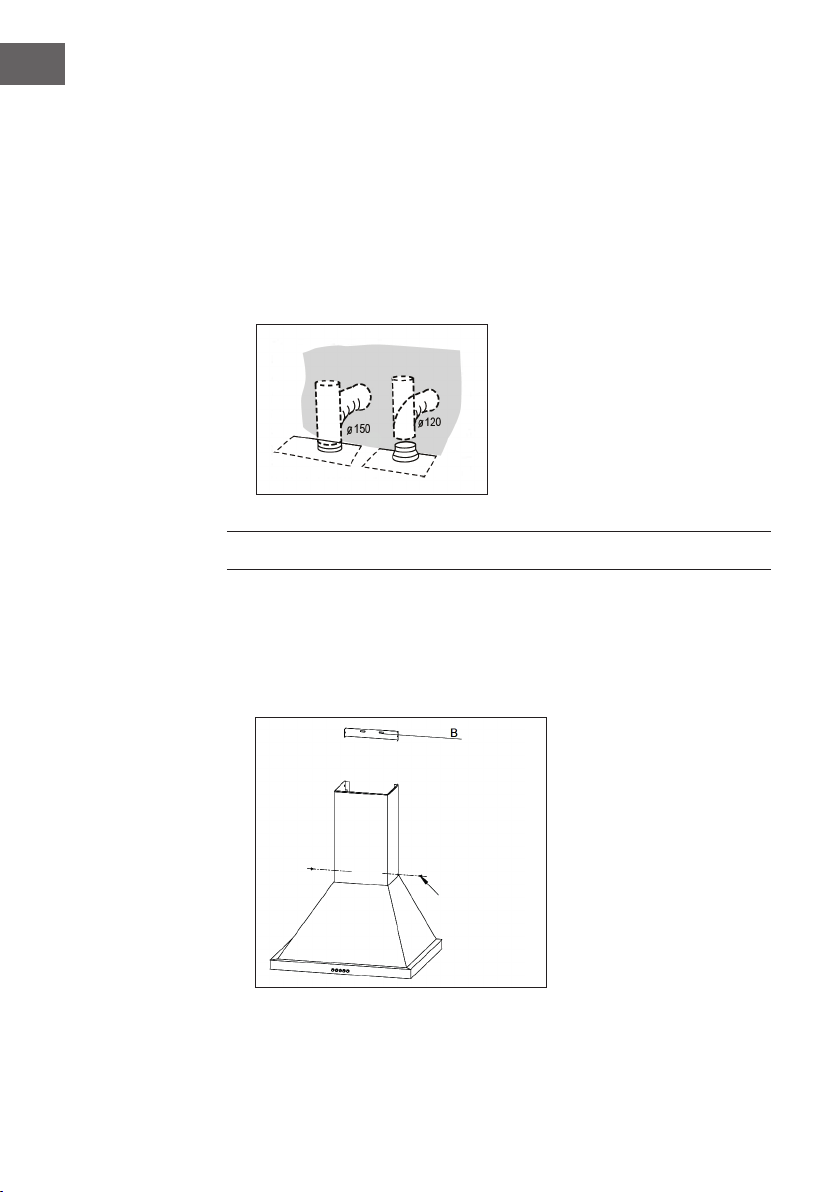

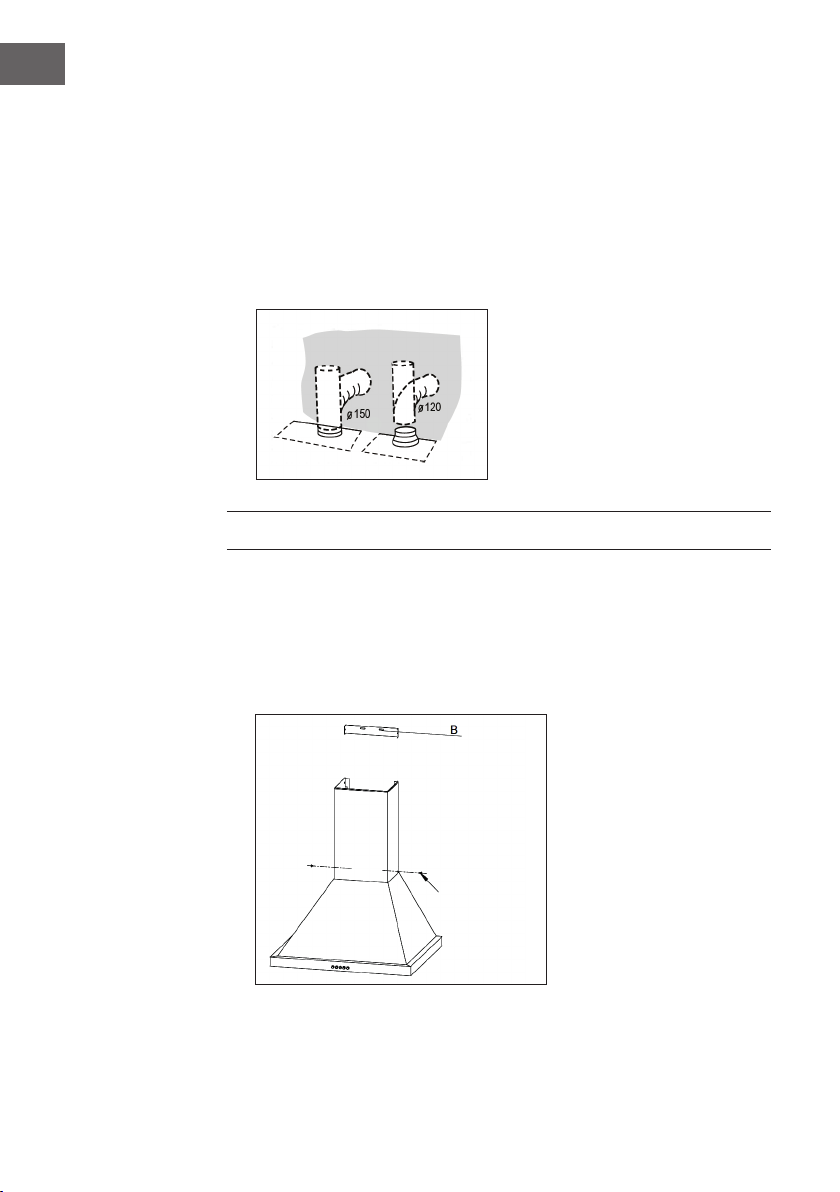

Verbindung mit dem Abluftsystem

Verbinden Sie die Dunstabzugshaube bei der Installation mit dem Dunstabzug.

Verwenden Sie hierfür entweder ein exibles oder ein starres Rohr mit einem Durchmesser
von 150 mm oder 120 mm. Welches Rohr Sie wählen bleibt Ihnen überlassen.

• Wenn Sie eineɸ120 mm-Abluftverbindung wählen, fügen Sie zusätzlich den Bund

am Auslass des Gerätekorpus an.

• Fixieren Sie das Abluftrohr an der richtigen Stelle und xieren Sie dieses mit einer
ausreichenden Anzahl an Rohrklemmen (nicht im Lieferumfang enthalten).

• Entnehmen Sie gegebenenfalls darin bendliche Kohlelter.

ANBRINGEN DES DUNSTABZUGS

Der Dunstabzug kann nur in Kombination mit einer Dunstabzugshaube angebracht
werden.

Untere Abdeckung

• Fixieren Sie die untere Abdeckung mit 2 Schrauben (4,2x9,5) am
Gerätekorpus.

2 Schrauben

(4,2x9,5)

14

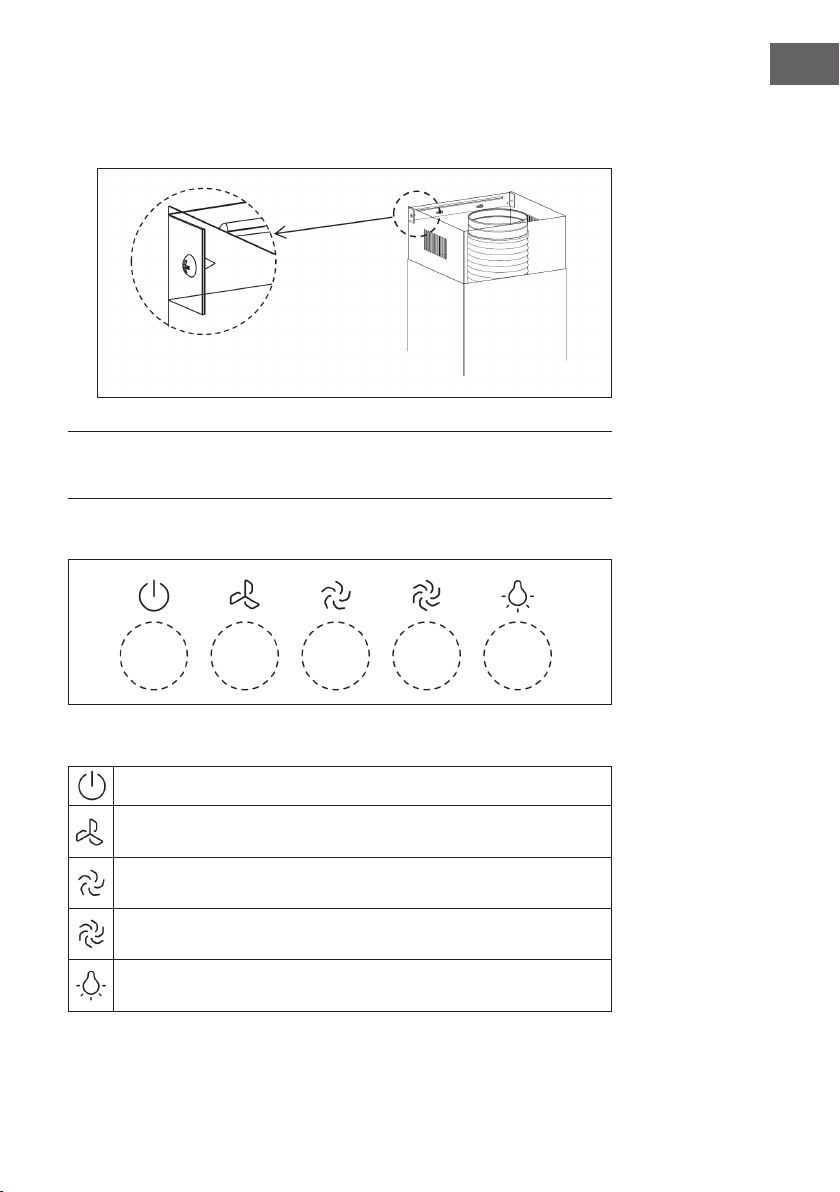

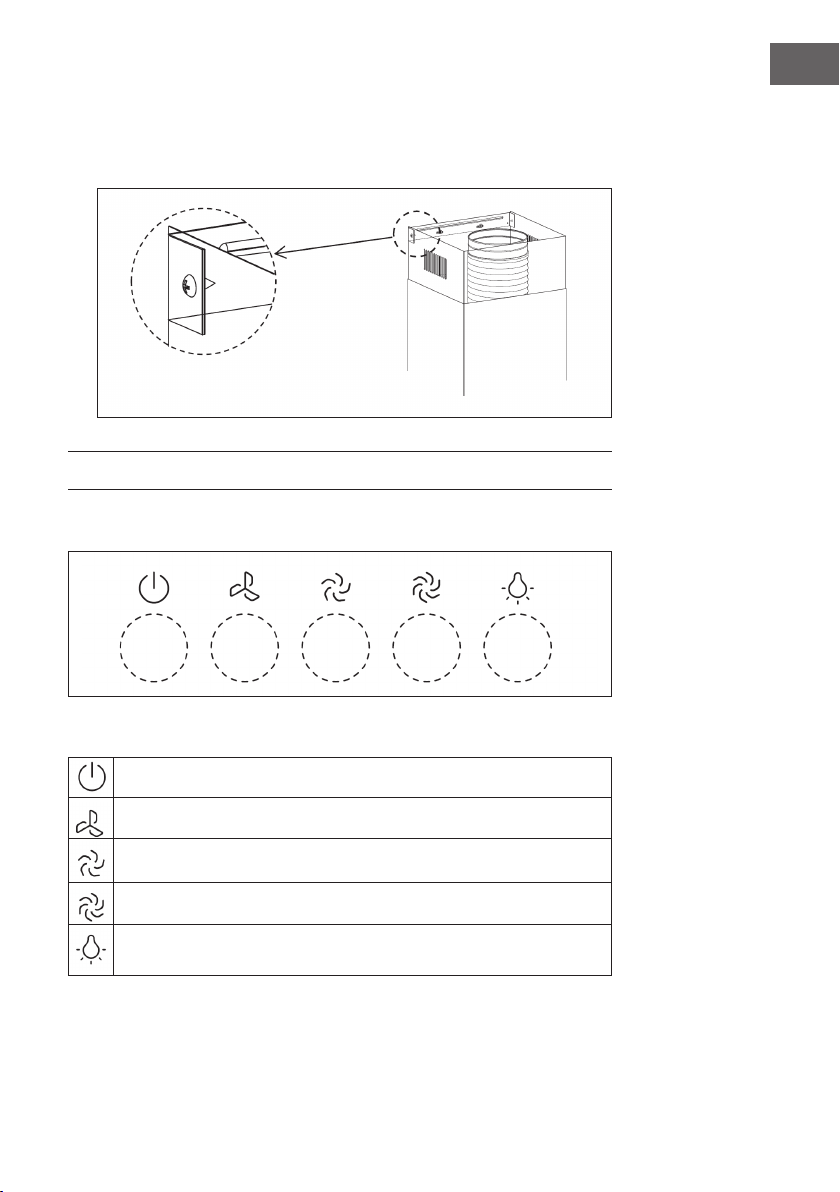

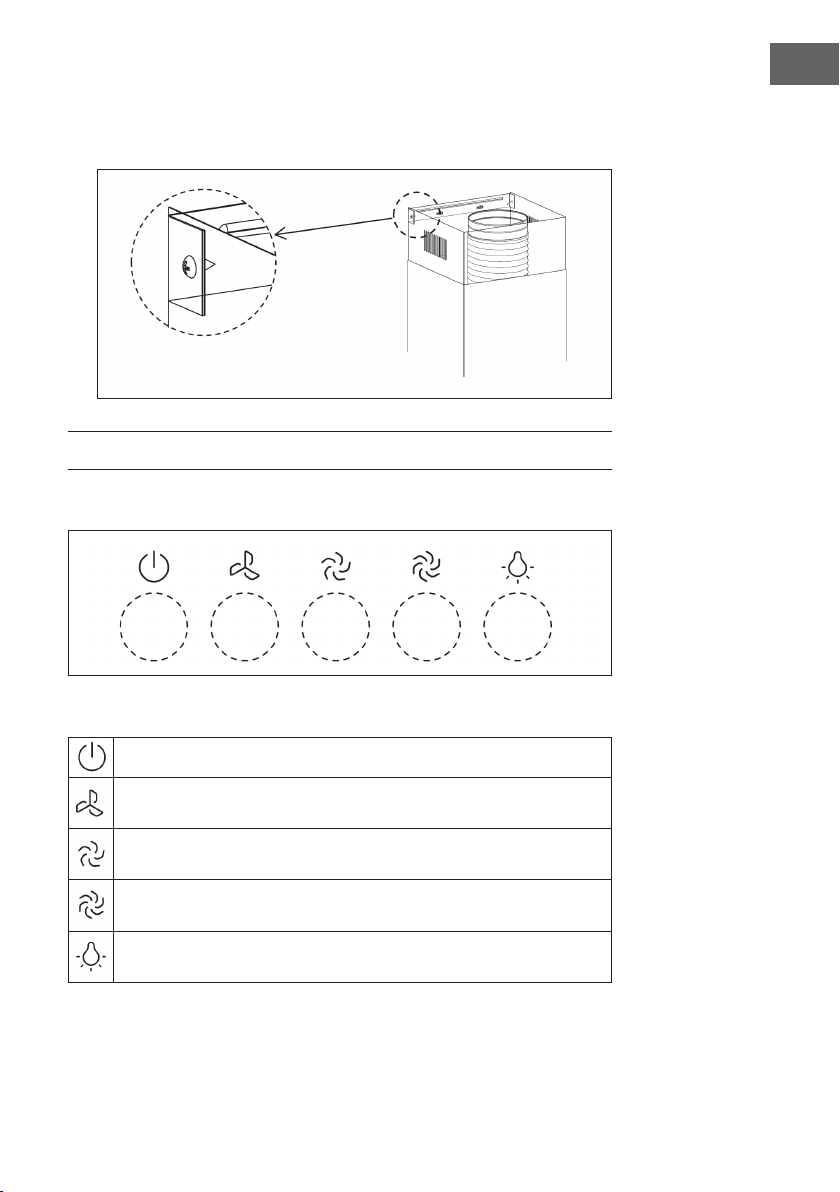

Obere Abdeckung

• Fixieren Sie die obere Abdeckung mit 2 Schrauben (4,2x9,5) an dem

Befestigungswinkel.

BEDIENFELD UND TASTENFUNKTIONEN

Bedienfeld

DE

Tastenfunktionen

Ein-/Aus: Drücken Sie zum Ein- und Ausschalten diese Taste.

Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit

langsamer Geschwindigkeit.

Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit
mittlerer Geschwindigkeit.

Geschwindigkeitsregler: Wenn Sie diese Taste drücken, läuft das Gerät mit
hoher Geschwindigkeit.

Licht an/aus: Drücken Sie diese Taste einmal zum Licht einschalten. Drücken
Sie sie zum Ausschalten erneut.

15

DE

REINIGUNG UND PFLEGE

Reinigung der Fettltern

• Die Filter müssen, abhängig von der Verwendungshäugkeit, mindestens alle 2

Monate gereinigt werden. Die Filter sind spülmaschinengeeignet.

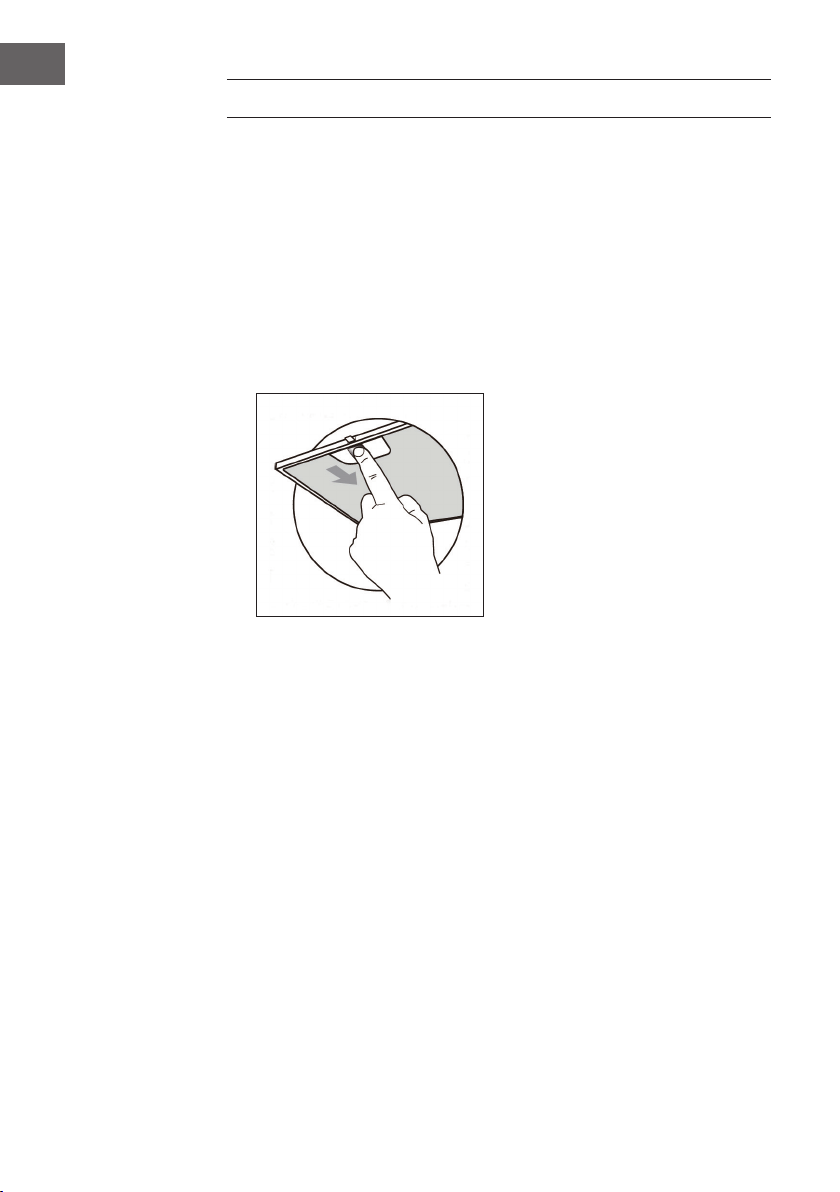

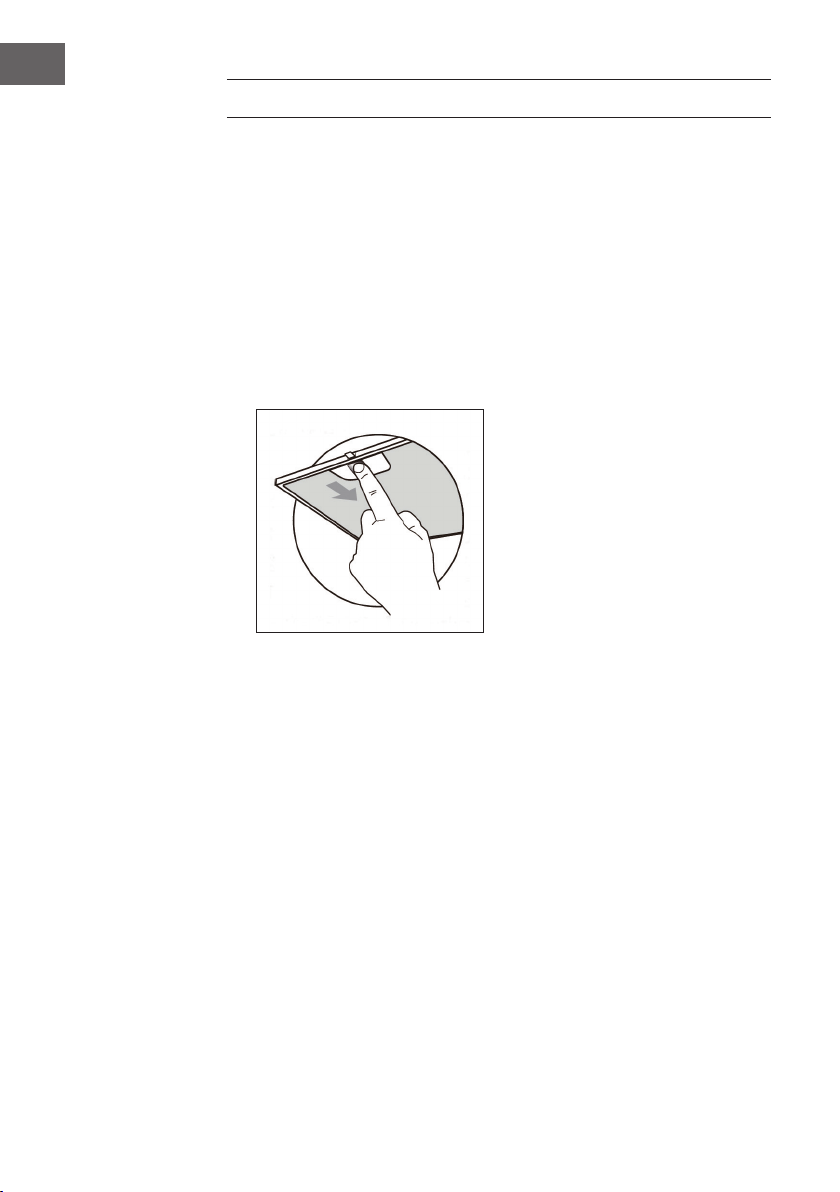

• Entnehmen Sie die Filter, indem Sie diese gegen die Rückseite der
Dunstabzugshaube drücken und gleichzeitig nach unten ziehen.

• Vermeiden Sie ein Verbiegen der Filter während der Reinigung. Vergewissern Sie

sich vor dem Wiedereinsetzen, dass die Filter vollständig getrocknet sind (die Farbe
der Filteroberäche kann sich im Laufe der Zeit verändern. Dies hat allerdings
keinen Einuss auf die Efzienz des Filters).

• Achten Sie darauf, dass Sie den Filter nach der Reinigung wieder korrekt, mit dem
Griff nach unten, einsetzen.

Aktivkohlelter (Umluftversion)

Diese Filter können nicht abgewaschen und wiederverwendet werden. Aktivkohlelter
müssen, je nach Verwendungshäugkeit, mindestens alle 4 Monate gewechselt werden.

16

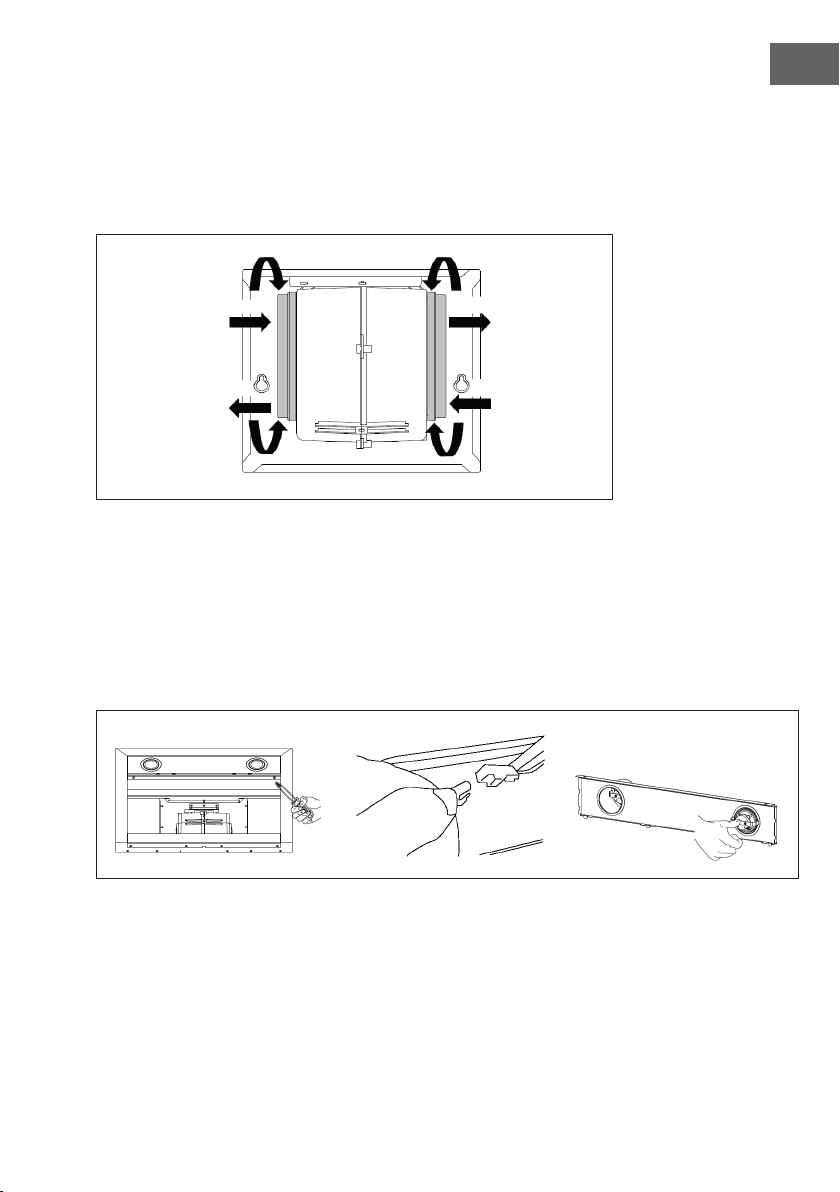

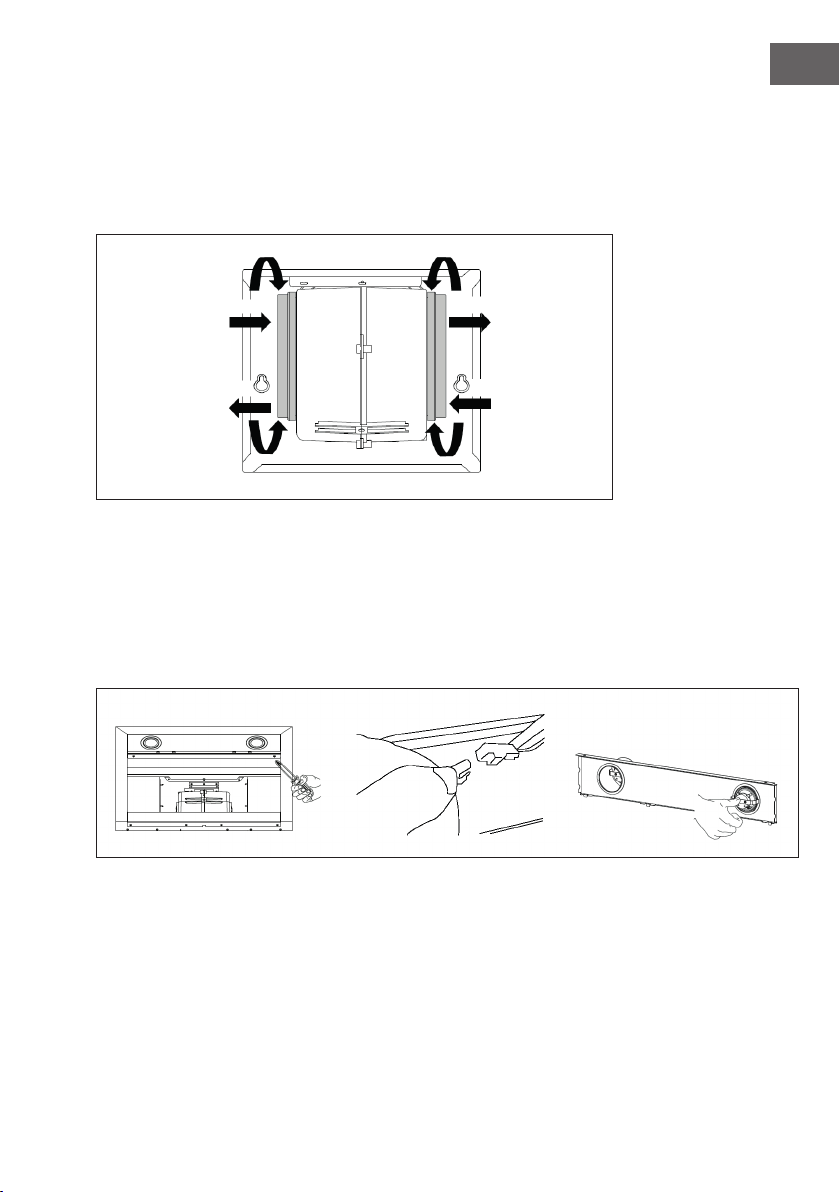

Austausch der Aktivkohlelter:

1 Entnehmen Sie den metallenen Fettlter.
2 Entnehmen Sie die verschmutzten Aktivkohlelter.
3 Setzen Sie die neuen Aktivkohlelter ein.
4 Setzen Sie den metallenen Fettlter wieder ein.

DE

Befestigen:

1. Einsetzen

2. Nach vorne
drückern

Entfernen:

1. Nach vorne
ziehen

2. Abnehmen

Ersetzen der Beleuchtung

1 Entnehmen Sie den Fettlter und entfernen Sie vorsichtig die beiden Schrauben der

vorderen Abdeckung (ein Kreuzschraubenschlüssel ist zum Entfernen der Schrauben
erforderlich).

2 Trennen Sie die Verbindung zwischen Klemme und LED-Licht.
3 Drücken Sie das LED-Licht gegen die Rückseite der Dunstabzugshaube und nehmen

Sie es heraus.

4 Ersetzen Sie die Lampe durch eine im Handel erhältliche LED-Lampe (max. 1,5 W).

Entfernen:

1. Nach vorne
ziehen

2. Abnehmen

Befestigen:

1. Einsetzen

2. Nach vorne
drückern

17

DE

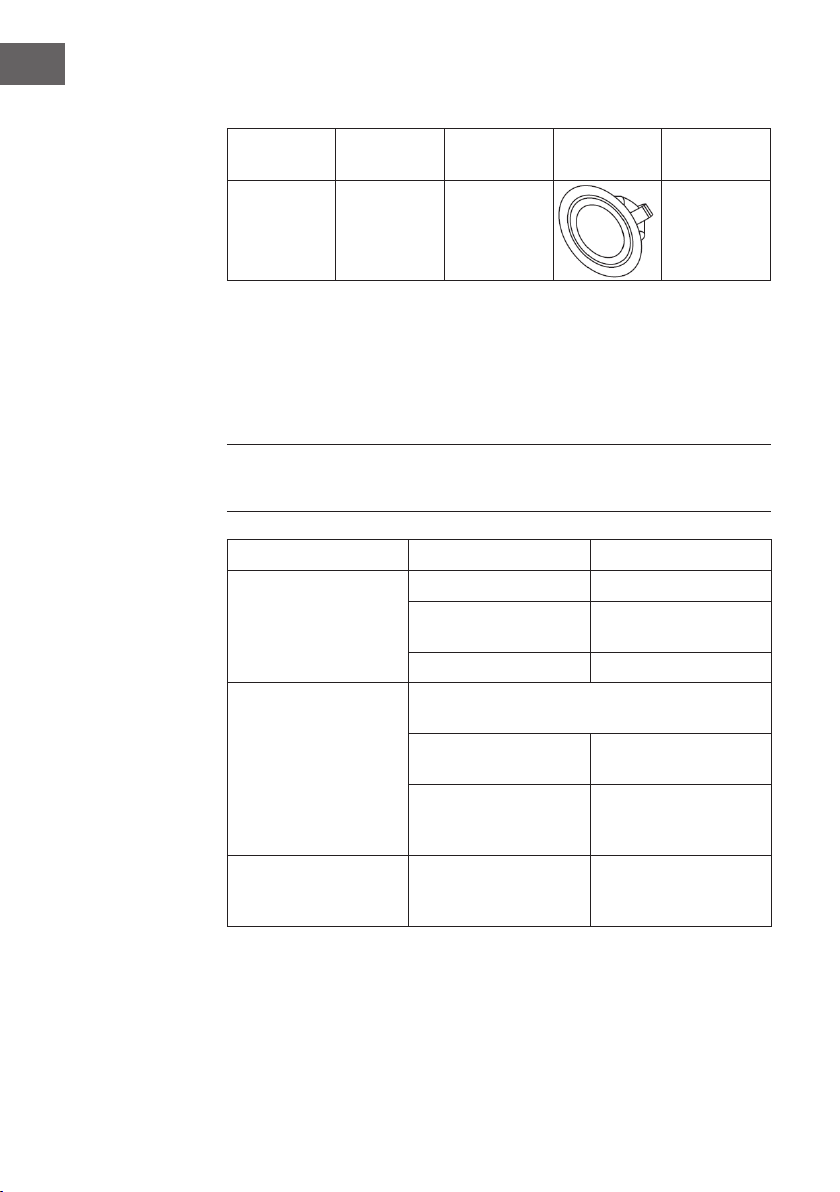

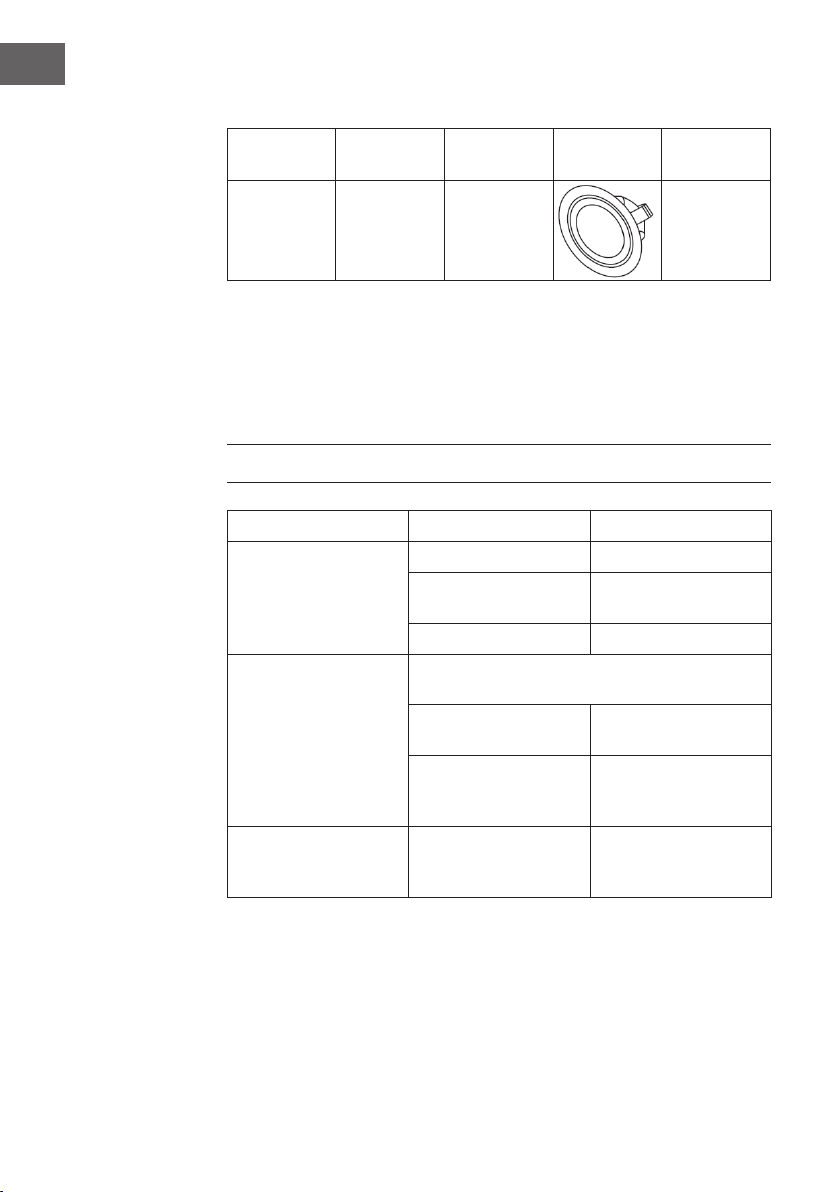

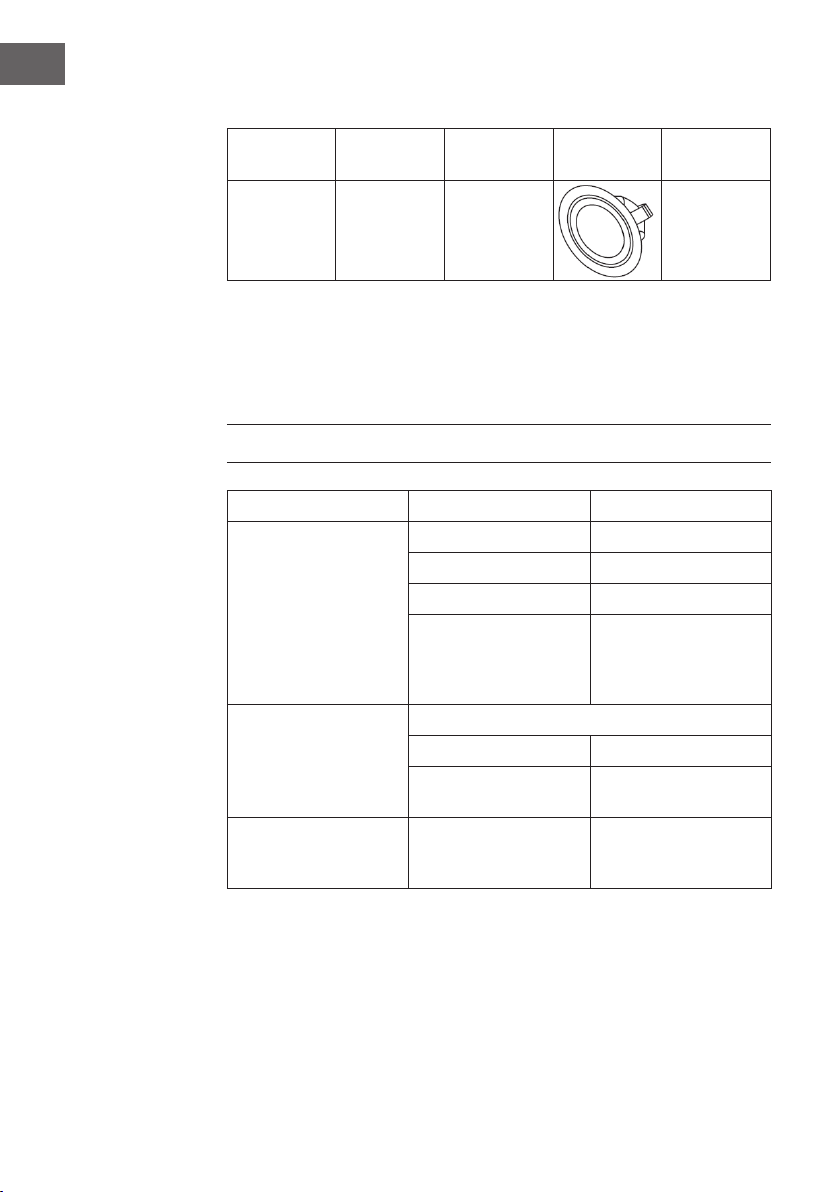

Ersatzlicht

Ø Leistung Spannung Bild

70 mm 1,5 W DC 12 V

Wiedereinsetzen des LED-Lichtmoduls

1 Drücken Sie das LED-Licht in die Front der vorderen Abdeckung und xieren Sie

dieses dort.
2 Verbinden Sie die Klemme mit dem LED-Licht.
3 Drehen Sie vorsichtig die beiden Schrauben der vorderen Abdeckung wieder fest.

Setzen Sie den Fettlter wieder ein.

ILCOS D

code

DSR-

1.5-S-70

FEHLERSUCHE UND FEHLERBEHEBUNG

Problem Ursache Lösung

Das Licht ist an, aber der
Motor läuft nicht.

Licht und Motor
funktionieren nicht

Öl tritt aus Luftein- und -auslass sind

Die Flügelblätter sind
blockiert.

Der Kondensator ist
beschädigt.

Der Motor ist beschädigt. Ersetzen Sie den Motor.

Überprüfen Sie, abgesehen von dem oben erwähnten,
folgendes:

Licht beschädigt. Ersetzen Sie das Licht.

Stromkabel lose. Verbinden Sie die

nicht richtig versiegelt.

Überprüfen Sie die
Flügelblätter.

Ersetzen Sie den
Kondensator.

elektrischen Anschlüsse
gemäß dem Schaltbild.

Nehmen Sie den Auslass
herunter und versiegeln
Sie diesen mit Kleber.

18

Problem Ursache Lösung

Vibration Die Flügelblätter können,

wenn Sie blockiert sind,
Vibrationen verursachen.

Der Motor ist nicht richtig
befestigt.

Die Dunstabzugshaube ist
nicht richtig befestigt.

Unzureichende

Luftabsaugung

Das Gerät neigt sich nach
vorne

Die Entfernung zwischen

Kochäche und

Dunstabzugshaube ist zu
groß.

Zu viel Luftzug durch
geöffnete Türen oder
Fenster.

Die Fixierschrauben
wurden nicht fest genug
angezogen.

Die Halterungsschrauben
wurden nicht fest genug
angezogen.

Ersetzen Sie die
Flügelblätter.

Befestigen Sie den Motor
richtig.

Befestigen Sie die
Dunstabzugshaube richtig.

Passen Sie den Abstand
an.

Wählen Sie einen neuen
Installationsort oder

schließen Sie Türen/

Fenster.

Ziehen Sie die Schrauben
fest und richten Sie die
Dunstabzugshaube
horizontal aus.

Ziehen Sie die Schrauben
fest und richten Sie die
Dunstabzugshaube
horizontal aus.

DE

19

DE

HINWEISE ZUR ENTSORGUNG

Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen

Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung

der Altgeräte werden Umwelt und die Gesundheit ihrer

Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.

20

Angaben / Information 65/2014

Bezeichnung

Symbol

Wert

Einheit

jährlicher Energieverbrauch

AEC hood

96,9

kWh/a

Energieeffizienzklasse

C

fluiddynamische Effizienz

FDE

16,6

Klasse für die
fluiddynamische Effizienz

D

Beleuchtungseffizienz

LE

37,6

lx/W

Beleuchtungseffizienzklasse

A

Fettabscheidegrad

GFE

84,3

%

Klasse für den
Fettabscheidegrad

C

Luftstrom bei minimaler und

Schnelllaufstufe

604,8

m³/h

Luftstrom im Betrieb auf der

Schnelllaufstufe

- m³/h

A-bewertete

im Normalbetrieb

69

dB

A-bewertete

oder Schnelllaufstufe

- dB

Leistungsaufnahme im Aus­Zustand

P

0

W

Leistungsaufnahme im
Bereitschaftszustand

Ps

-

W

Description

Symbol

Value

Unit

Annual Energy
Consumption

AEC hood

96,9

kWh/a

Energy Efficiency
class

C

Fluid Dynamic
Efficiency

FDE

16,6

Fluid Dynamic
Efficiency class

D

Lighting Efficiency

LE

37,6

lx/W

Lighting Efficiency
class

A

Grease Filtering
Efficiency

GFE

84,3

%

Grease Filtering
Efficiency class

C

Warenzeichen des Lieferanten: Klarstein

Modellkennung des Lieferanten: 10032486/10032487

hood

hood

hood

bei maximaler
Geschwindigkeit im
Normalbetrieb,
ausgenommen den Betrieb
auf der Intensivstufe oder

Intensivstufe oder

Luftschallemissionen bei
minimaler und maximaler
verfügbarer Geschwindigkeit

Luftschallemissionen im
Betrieb auf der Intensivstufe

o

DE

supplier´s trade mark: Klarstein

supplier´s model identifier: 10032486/10032487

hood

hood

hood

21

DE

air flow at minimum
and maximum speed
in normal use,
intensive or boost
excluded

604,8

m³/h

air flow at intensive or
boost setting

- m³/h

airborne acoustical A­weighted sound
power emissions at
minimum and
maximum speed
available in normal
use

69

dB

airborne acoustical A­weighted sound
power emissions at
intensive or boost
setting

- dB

power consumption in
off mode

Po

0

W

power consumption in
standby mode

Ps

-

W

Angaben / Information 66/2014

Symbol

Wert

Einheit

Modellkennung

10032486/10032487

Jährlicher
Energieverbrauch

AEChood

96,9

kWh/a

Zeitverlängerungsfaktor

f

1,4

Fluiddynamische
Effizienz

FDEhood

16,6

Energieeffizienzindex

EEIhood

81,6

Gemessener
Luftvolumenstrom im
Bestpunkt

QBEP

362,3

m³/h

Gemessener Luftdruck
im Bestpunkt

PBEP

305

Pa

Maximaler Luftstrom

QMAX

604,8

m³/h

Gemessene elektrische
Eingangsleistung im
Bestpunkt

WBEP

185

W

Nennleistung des
Beleuchtungssystems

WL

1,5x2,0

W

Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems
auf der Kochoberfläche

Emiddle

113

Lux

Gemessene
Leistungsaufnahme im
Bereitschaftszustand

PS

-

W

Gemessene
Leistungsaufnahme im
Aus-Zustand

PO

0

W

Schallleistungspegel

LWA

69

dB

22

Symbol

Value

Unit

Model identification

10032486/10032487

Annual Energy
Consumption

AEC

96,9

kWh/a

Time increase factor

f

1,4

Fluid Dynamic
Efficiency

FDE

16,6

Energy Efficiency Index

EEIhood

81,6

Measured air flow rate
at best efficiency point

Q

362,3

m³/h

Measured air pressure
at best efficiency point

P

305

Pa

Maximum air flow

Q

604,8

m³/h

Measured electric

power input at best

efficiency point

W

185

W

Nominal power of the
lighting system

W

1,5x2,0

W

Average illumination of

the cooking surface

E

113

Lux

Measured power

mode

P

-

W

Measured power
consumption off mode

P

0

W

Sound power level

L

69

dB

the lighting system on

consumption in standby

DE

hood

hood

BEP

BEP

MAX

BEP

L

middle

S

O

WA

23

Dear Customer,

Congratulations on purchasing this equipment. Please read this manual carefully and
take care of the following hints to avoid damages. Any failure caused by ignoring the
mentioned items and cautions mentioned in the instruction manual are not covered by
our warranty and any liability.

CONTENT

EN

Safety Instructions22
Product Description25
Installation Components26
Dimensions27
Installation29
Chimney Assembly32
Control Panel and Key Functions33
Care and Cleaning34
Troubleshooting36
Hints on Disposal38

TECHNICAL DATA

Item number 10032486, 10032487

Power supply 220-240 V ~ 50/60 Hz

DECLARATION OF CONFORMITY

Producer:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.

This product is conform to the following European
Directives:

2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
2009/125/EC (ErP)

English
Español
Français
Italiano

25

EN

SAFETY INSTRUCTIONS

Read the user manual carefully before installing and operating the unit, and keep it for
future reference.

Note: The instructions for Use apply to several versions of this appliance. Accordingly,
you may nd descriptions of individual features that do not apply to your specic

appliance.

Installation

• The manufacturer will not be held liable for any damages resulting from incorrect or

improper installation.

• The minimum distance between the supporting surface for the cooking vessels on

the hob and the lowest part of the range hood. ( When the range hood is located

above a gas appliance, this distance shall be at least 65 cm. If the instructions

for installation for the gas hob specify a greater distance, this has to be taken into

account. The distance of 65 cm can be reduced for:non-combustible parts of range

hoods, and parts operating at safety extra low voltage,Provided these parts do not

give access to live parts if deformed.

• Check that the mains voltage corresponds to that indicated on the rating plate xed

to the hood.

• For Class I appliances, check that the domestic power supply guarantees adequate

earthing.

• Connect the extractor to the exhaust ue through a pipe of minimum diameter

120mm. The route of the ue must be as short as possible.

• The air must not be discharged into a ue that is used for exhausting fumes from

appliances burning gas or other fuels.

• If the extractor is used in conjunction with non-electrical appliances (e.g. gas

burning appliances), a sufcient degree of aeration must be guaranteed in the room

in order to prevent the backow of exhaust gas. The kitchen must have an opening

communicating directly with the open air in order to guarantee the entry of clean

air. When the cooker hood is used in conjunction with appliances supplied with

energy other than electric, the negative pressure in the room must not exceed 0,04

mbar to prevent fumes being drawn back into the room by the cooker hood.

• If the supply cord is damaged, it must be replaced by the manufacturer, its service

agent or similarly qualied persons in order to avoid a hazard.

• Regulations concerning the discharge of air have to be fullled.

26

Use

• The cooker hood is only for home use, not suitable for barbecue, roast shop and
other commercial purposes.

• Never use the hood for purposes other than for which it has been designed.

• Never leave high naked  ames under the hood when it is in operation.

• Adjust the  ame intensity to direct it onto the bottom of the pan only, making sure
that it does not engulf the sides.

• Deep fat fryers must be continuously monitored during use: overheated oil can burst

into  ames.

• Do not  ame under the range hood; risk of  re.

• This appliance can be used by children aged from 8 years and above and persons
with reduced physical, sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards involved.

• Children should be supervised to ensure that they do not play with the appliance.

• Cleaning and user maintenance shall not be made by children without supervision.

CAUTION

Risk of burns! Accessible parts may become hot when used with
cooking appliances. Take care that you do not burn yourself.

Maintenance

• The cooker hood and its  lter should be cleaned regularly according to the
instruction.

• Switch off or unplug the appliance from the mains supply before carrying out any
maintenance work.

• Clean and/or replace the Filters after the speci ed period (Fire hazard).

• Clean the hood using a damp cloth and a neutral liquid detergent.

• The appliance uses 4 hob elements at most.

EN

27

EN

Important notes about the extraction mode

WARNING

Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue
appliance when there is not adequate airflow guaranteed.

Open  ue combustion equipment (for example, gas, oil, wood or coal- red heaters,
tankless water heaters, water heaters) pulls combustion air from the room and runs

it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor

air is removed from the kitchen and the adjacent rooms - without suf cient air intake
this creates a vacuum. Toxic gases from the chimney or extraction  ue can thereby be

sucked back into the living spaces.

• Always ensure that a suf cient supply of fresh air is guaranteed and that the air
can circulate.

• An air supply / extractor box alone does not ensure compliance with the limit value.

Safe operation is only possible when the negative pressure in the room where the

appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable, for
example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep who

can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.

If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.

28

WARNING

Fire hazard from  ying sparks. Only install equipment on a  replace
for solid fuels (for example, wood or coal), if a closed, non-removable

cover is available.

PRODUCT DESCRIPTION

Ref. Qty. Product Components

1 1 Hood Body, complete with:

Controls, Light, Blower, Filter.

2.1 1 Lower Decorative Chimney

2.2 1 Upper Decorative Chimney (optional)

3 1 Flange (optional)

4 1 Exhaust Pipe

5 2 The Activated Charcoal lter (optional)

EN

Note: The optional accessory is not included in the delivery.

29

EN

INSTALLATION COMPONENTS

Standard Installation Components

Ref. Qty. Component

10 5 Screws 5 x 50

11 5 Wall Plugs

12 4 Screws 4,2 x 9,5

13 2 Screws 5 x 12

20 1 Hood xing bracket

21 1 Chimney xing bracket (optional)

30

Optional Installation Components (not included in the delivery)

Ref. Qty. Component

10 7 Screws 5 x 50

11 7 Wall Plugs

12 6 Screws 4,2 x 9,5

20 1 Hood xing bracket

21 1 Chimney xing bracket ( optional )

Note: If choose these installation components, refer to „Solution 2“ in the installation
diagram.

DIMENSIONS

Note: The specied values are [mm].

EN

31

EN

Maße

32

Option Chimney A B

1 400+0 690 /

2 400+300 690 730-970

3 400+390 690 730-1060

Note: The specied values are [mm].

INSTALLATION

Note: The specied values are [mm].

(Solution 2)

EN

Option Chimney X

1 400+0 /

2 400+300 390-620

Vertical line

Wall Drilling and Bracket Fixing

As a rst step, proceed with the following drawings:

• A vertical line up to the ceiling or up to the upper limit, at the center of the area in

which the hood is to be tted.

(A)ɸ A horizontal line A at 980 – 1080 mm above the cooker top.
(B)ɸ A horizontal line B at a X mm above the horizontal line A.
(C)ɸ A horizontal line C at a 261mm below the horizontal line A (only valid

for „Solution 2“).

3 400+390 390-710

33

EN

Mark Points

Note: The specied values are [mm].

(Solution 2)

34

Option Chimney X

1 400+0 /

2 400+300 390-620

3 400+390 390-710

(1) Mark a point (1) on the horizontal line A, 80 mm to the right of the vertical

reference line. Repeat this operation on the other side and on the vertical reference
line, checking that the three marks are leveled.

(2) Mark a point (2) on the horizontal line B, 40 mm to the right of the vertical

reference line. Repeat this operation on the other side , checking that the two marks
are leveled.

(3) Mark a point (3) on the horizontal line C, 180 mm to the right of the vertical

reference line (Solution 2). Repeat this operation on the other side , checking that

the two marks are leveled.

Fix the brackets (optional)

• Drill at the marked points (1), (2), (3) (Solution 2), using aɸ10 mm drill bit.

• Insert the Wall Plugs into the holes (1),ɸ(2), (3) (Solution2).

• Fix the hood xing bracket with 3 screws (5 x 50) at the horizontal line A.

• Fix the Chimney xing bracket with 2 screws (5 x 50) at the horizontal line B.

Hook the hood body

• Hook the hood body to the bracket.

• Level the hood body itself.

• Lock screws (M5 x 12) on the hood xing bracket to prevent the hood body from

accidently sliding off . Remove the lter from the inside of the hood body, x the
screws to Wall Plugs at the points (3) (Solution 2).

EN

Right Wrong

35

EN

Connections to ducted version air exhaust system

When installing the ducted version, connect the hood to the chimney using either a exible
or rigid pipe 150 mm or 120 mm, the choice of which is left to the installer.

• If to install a 120 mm air exhaust connection, insert the reducer ange on the hood
body outlet.

• Fix the pipe in position using sufcient pipe clamps (not supplied).

• Remove possible charcoal lters.

CHIMNEY ASSEMBLY

The chimney can only be installed with exhausting hood.

Lower Decorative Chimney

• Fix the Lower Decorative Chimney to the hood body with 2 screws (4.2x9.5)

supplied with the hood.

36

2 Screws

(4,2x9,5)

Upper Decorative Chimney

• Fix the upper chimney onto the bracket with 2 screws 12 (4.2x 9.5) supplied with

the hood.

CONTROL PANEL AND KEY FUNCTIONS

Control Panel

EN

Key Functions

Off motor switch: press on this switch to stop the motor operation.

Speed switch: press on this switch, the motor runs at low speed.

Speed switch: press on this switch, the motor runs at medium speed.

Speed switch: press on this switch, the motor runs at high speed.

On/Off lighting switch: press on this switch to turn on the lights, and press

again to turn them off.

37

EN

CARE AND CLEANING

Grease Filters

• The lters must be cleaned every 2 months of operation, or more frequently for
particularly heavy usage, and can be washed in a dishwasher.

• Remove the lters one by one pushing them towards the back side of the hood unit
and simultaneously pulling downwards.

• Any kind of bending of the lters has to be avoided when washing them. Before

tting them again into the hood make sure that they are completely dry. (The color
of the lter surface may change throughout the time but this has no inuence to the
lter efciency).

• When tting the lters into the hood pay attention that they are mounted in correct
position the handle facing outwards.

38

Activated Charcoal Filter (recirculation version)

These lters are not washable and cannot be regenerated, and must be replaced

approximately every 4 months of operation, or more frequently with heavy usage.

Replacing the activated charcoal lter:

1 Remove the metal grease lters
2 Remove the saturated activated charcoal lter.
3 Fit the new lters.
4 Replace the metal grease lters.

EN

Fix:

1. Put in

2. Push forward

Remove:

1. Pull forward

2. Remove

Light Replacement

1 Remove the grease lter and carefully remove the 2 screws from the front plate (a

cross headed screwdriver will be needed to remove the screws).

2 Disconnect the terminal of LED light.
3 Press LED light on the back of the front plate, take the LED light out.
4 Replace the lamp(commercially available LED lamp (max.1.5W).

Remove:

1. Pull forward

2. Remove

Fix:

1. Put in

2. Push forward

39

EN

Replacement Light

Ø Max Power Voltage Picture

70 mm 1,5 W DC 12 V

Reinstall LED Light Module

1 Press LED light on the front of front plate, install the LED light on the front plate.
2 Connect the terminal of LED light and light leads.
3 Carefully fasten the 2 screws on the front plate ,reinstall the grease lter.

ILCOS D

code

DSR-

1.5-S-70

TROUBLESHOOTING

Problem Cause Solution

Light on, but motor does
not work

Both light and motor do
not work

Oil leakage Outlet and the air

The blades are blocked. Check the blades.

The capacitor is damaged. Replace capacitor.

The motor is damaged. Replace motor.

The internal wiring f motor

is cut off/disconnected.

An unpleasant smell may
be produced.

Apart from the above mentioned, check the following:

Light damaged. Replace lights.

Power cord loose. Connect the wires as the

electric diagram.

Take down the outlet and
ventilation entrance are
not tightly sealed.

seal with glue.

40

Problem Cause Solution

Vibration The blade, if damaged,

can cause vibrating.

The motor is not tightly
fastened.

The cooker hood is not

tightly xed.

Insufcient suction The distance between

the cooker hood and the
cooker top is too large.

Too much ventilation from
open doors or windows.

The machine inclines The xing screws are not

tight enough.

The hanging screws are
not tight enough

Replace the blade.

Fasten the motor tightly.

Fixed the cooker hood
tightly.

Readjust the distance.

Choose a new place
to install the appliance

or close some doors /

windows.

Tighten the xing screw

and make it horizontal.

Tighten the hanging screw
and make it horizontal.

EN

41

EN

HINTS ON DISPOSAL

According to the European waste regulation 2012/19/EU this

symbol on the product or on its packaging indicates that this
product may not be treated as household waste. Instead it should
be taken to the appropriate collection point for the recycling of
electrical and electronic equipment. By ensuring this product is
disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of
this product. For more detailed information about recycling of
this product, please contact your local council or your household
waste disposal service.

42

Estimado cliente:

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual

y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños.
La empresa no se responsabiliza de los daños ocasionados por un uso indebido del

producto o por haber desatendido las indicaciones de seguridad.

ÍNDICE DE CONTENIDOS

Indicaciones de seguridad40
Descripción del aparato43
Accesorios de instalación44
Dimensiones y distancias45
Instalación47
Montaje del tiro de extracción50
Panel de control y funciones de los botones51
Limpieza y cuidado52
Detección y resolución de problemas54
Retirada del aparato56

DATOS TÉCNICOS

Número de artículo 10032486, 10032487

Suministro eléctrico 220-240 V - 50/60 Hz

ES

DECLARACIÓN DE CONFORMIDAD

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín (Alemania).

Este producto cumple con las siguientes directivas
europeas:

2014/30/UE (EMC)
2014/35/UE (baja tensión)
2011/65/UE (refundición RoHS)
2009/125/CE (ErP)

43

ES

INDICACIONES DE SEGURIDAD

Lea con detenimiento las instrucciones antes de la instalación y puesta en marcha del
aparato y consérvelas para consultas posteriores.

Advertencia: El manual de instrucciones hace referencia a varios modelos de
la campana extractora. Por tanto, puede ocurrir que algunas descripciones y
características individuales no coincidan con la campana extractora que haya
adquirido.

Instalación

• El fabricante no puede hacerse responsable de daños provocados por una
instalación incorrecta o insuciente del aparato.

• La distancia mínima hace referencia al espacio entre la supercie de apoyo de una
zona de cocción y el punto más bajo de la campana extractora (si la campana
se monta encima de una cocina de gas, la distancia mínima debe ser de 65
cm). Tenga en cuenta que el manual de instrucciones de la cocina de gas puede

requerir una distancia mínima mayor, la cual, en ese caso, deberá respetarse.

La distancia de 65 cm puede reducirse para: componentes no combustibles de

la campana y partes de baja tensión si estas, en caso de deformarse, no dejan
expuestas a partes activas.

• Asegúrese de que la tensión nominal coincida con la tensión indicada en la placa
técnica del aparato.

• En caso de dispositivos de clase I, asegúrese de que la corriente eléctrica del
hogar tenga una toma de tierra correcta.

• Conecte el mecanismo de evacuación mediante un tubo que tenga un diámetro
mínimo de 120 mm al conducto de evacuación. La vía de extracción debe ser lo
más corta posible.

• El aire no debe acceder a un conducto de evacuación por el que se evacue el
humo de aparatos que quemen gas o gasolina.

• Si el dispositivo de extracción se emplea junto con dispositivos no eléctricos (p.
ej. quemadores de gas), deberá garantizarse suciente ventilación de la estancia
para evitar el reujo del aire extraído. La cocina debe contar con un oricio directo

de aire fresco para garantizar la entrada de aire limpio. Si la campana se utiliza
con aparatos que no tienen un suministro eléctrico, sino otro tipo de suministro,
la presión en la estancia no debe superar los 0,04 mbar para garantizar que los
vapores no sean devueltos a la estancia por la campana.

• Si el cable de alimentación presenta daños, deberá ser sustituido por el fabricante,

el servicio de atención al cliente o cualquier otra persona autorizada.

• Las disposiciones y normativas legales con respecto al dispositivo de extracción
deben cumplirse.

44

Utilización

• La campana está concebida exclusivamente para uso doméstico y nunca debe
ponerse en marcha en zonas comerciales.

• Utilice la campana solamente para el  n indicado en este manual.

• Asegúrese de que debajo de la campana no se formen llamas altas y no  ambee

alimentos debajo de la misma mientras se encuentre encendida. Riesgo de
incendio.

• Las freidoras deben supervisarse constantemente durante su funcionamiento: el
aceite sobrecalentado puede entrar en combustión.

• Este aparato puede ser utilizado por niños mayores de 8 años y personas con

discapacidades físicas, sensoriales o mentales o con falta de experiencia y
conocimiento siempre que hayan sido instruidos acerca del uso del aparato y

hayan entendido su manipulación y los riesgos y peligros que este entraña.

• Este aparato no es un juguete. Los niños solamente podrán limpiar el aparato y

realizar labores de mantenimiento si se encuentran bajo supervisión.

ATENCIÓN

Existe riesgo de quemaduras. Durante la cocción, las partes accesibles
del aparato pueden alcanzar temperaturas muy elevadas. Tenga
cuidado de no quemarse con ellas.

Mantenimiento

• Limpie la campana y el  ltro regularmente siguiendo las instrucciones de uso.

• Apague el aparato y desconecte el enchufe antes de limpiar el aparato o de
realizar labores de mantenimiento.

• Limpie o sustituya el  ltro tras un periodo de tiempo determinado (existe riesgo de
incendio).

• Limpie la campana con un paño húmedo y un limpiador neutro.

• El aparato está concebido para un máximo de 4 zonas de cocción.

ES

45

ES

Notas importantes acerca del modo de extracción

ADVERTENCIA

Peligro de muerte, riesgo de intoxicación provocado por gases en
combustión aspirados. Nunca ponga en funcionamiento la función de
extRacción simultáneamente con un dispositivo que genere calor en una

estancia estanca si no se ha garantizado una ventilación su ciente.

Los dispositivos no estancos que generan calor (por ejemplo, radiadores que funcionan
con gas, aceite, madera o carbón, calentadores, calentadores de agua) extraen el aire

de combustión de la estancia correspondiente y canalizan el aire de salida por medio

de un tiro (por ejemplo una chimenea) hacia el exterior. Al encender simultáneamente

una campana extractora, el aire de la cocina y de las estancias colindantes se extrae

y sin su ciente aire adicional se produce el fenómeno de presión hipoatmosférica. Los
gases nocivos de la chimenea o del ori cio de salida retornan a la estancia.

• Siempre debe proveer de su ciente aire adicional a la estancia.

• Un conducto de ventilación y evacuación no garantiza en su totalidad que se
cumpla el valor límite.

Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica en la

estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar). Esto podrá
conseguirse cuando el aire necesario para la combustión pueda circular por ori cios

sin cierre, como puertas o ventanas, junto con un conducto de ventilación o evacuación
o a través de otros medios técnicos. En cualquier caso, siga el consejo del constructor
de chimeneas autorizado que pueda evaluar la conexión de ventilación general de su
hogar y tomar las medidas necesarias.

Si pone en funcionamiento la campana extractora en modo circulación de aire, puede
utilizarla sin ninguna limitación.

46

ADVERTENCIA

Riesgo de incendio. Proyección de chispas. Instale el aparato sobre un
dispositivo generador de calor para sustancias en combustión sólidas

(p. ej. madera o carbón) solamente cuando cuente con una cubierta

cerrada y no desmontable.

DESCRIPCIÓN DEL APARATO

Núm. Uds. Componentes del aparato

1 1 Base del aparato, que incluye:

Elementos de control, luz, ventilador, ltro

2.1 1 Cubierta inferior

2.2 1 Cubierta superior (opcional)

3 1 Unión (opcional)

4 1 Conducto de extracción

5 2 Filtro de carbón activo (opcional)

ES

Advertencia: Los accesorios opcionales no están incluidos en el envío.

47

ES

ACCESORIOS DE INSTALACIÓN

Accesorios estándar para la instalación

Núm. Uds. Pieza

10 5 Tornillos 5 x 50

11 5 Tacos

12 4 Tornillos 4,2 x 9,5

13 2 Tornillos 5 x 12

20 1 Soporte de jación de la campana

21 1 Soporte de jación de la cubierta (opcional)

48

Accesorios de instalación opcionales (No incluidos en el envío)

Núm. Uds. Pieza

10 7 Tornillos 5 x 50

11 7 Taco

12 6 Tornillos 4,2 x 9,5

20 1 Soporte de jación de la campana

21 1 Soporte de jación de la cubierta (opcional)

Advertencia: Si selecciona los componentes de instalación de esta tabla, guíese por
los datos que aparecen en el diagrama de instalación de „solución 2“.

DIMENSIONES Y DISTANCIAS

Advertencia: Las medidas indicadas se expresan en „mm“.

ES

49

ES

Dimensiones

50

Opción Tiro A B

1 400+0 690 /

2 400+300 690 730-970

3 400+390 690 730-1060

Advertencia: Las medidas indicadas se expresan en „mm“.

INSTALACIÓN

Advertencia: Las medidas indicadas se expresan en „mm“.

(Solución 2)

ES

Opción Tiro X

1 400+0 /

2 400+300 390-620

Línea de referencia

Líneas de marca

Como primer paso, marque las siguientes líneas:

• Una línea de referencia vertical al techo o al límite superior en el centro del punto
donde va a instalar la campana.

(A) Una línea horizontal A, a 980-1080 mm por encima de la supercie de cocción.
(B) Una línea horizontal B, a X mm sobre la línea horizontal A.
(C) Una línea horizontal C, a 261 mm por encima de la línea horizontal A (solo para

la „solución 2“).

3 400+390 390-710

51

ES

Puntos de marca

Advertencia: Las medidas indicadas se expresan en „mm“.

(Solución 2)

52

Opción Tiro X

1 400+0 /

2 400+300 390-620

3 400+390 390-710

(1) Marque un punto (1) sobre la línea horizontal A, a 80 mm a la derecha de la

línea de referencia vertical. Repita este paso en la parte izquierda de la línea de

referencia y sobre la propia línea. Al nal debe tener 3 puntos que se encuentren a

la misma altura.

(2) Marque un punto (2) en la línea horizontal B, a 40 mm a la derecha de la línea

de referencia. Repita este paso en la parte izquierda de la línea de referencia y
asegúrese de que ambos puntos se encuentren a la misma altura.

(3) Marque un punto (3) sobre la línea horizontal C, a 180 mm a la derecha de la

línea de referencia vertical (solución 2). Repita este paso en el otro lado de la línea

de referencia y asegúrese de que ambos puntos se encuentren a la misma altura.

Fijación de los soportes (opcional)

• Perfore los puntos de marca (1), (2) y (3) (solución 2) con una broca de 10 mm.

• Coloque los tacos en los oricios (1), (2), (3) (Solución 2).

• Fije el soporte con 3 tornillos (5x50) en la línea horizontal A.

• Fije el soporte de la cubierta con 2 tornillos (5x50) en la línea horizontal B.

Colgar la estructura

• Cuelgue el cuerpo del aparato en los soportes de sujeción.

• Oriente bien la estructura.

• Fije la estructura con 2 tornillos (M5x12) en el soporte de jación para evitar un

deslizamiento accidental de la estructura.

• Extraiga el ltro del interior de la estructura y atornille en los puntos de marca (3)
los tornillos en los tacos (solución 2).

ES

Correcto Incorrecto

53

ES

Conexión con el sistema de extracción

Una la campana con el tiro de extracción en la instalación. Utilice para ello un tubo
exible o rígido con un diámetro de 150 mm o 120 mm. Usted decide el tipo de tubo

que emplea.

• Si selecciona una unión del tiro de extracción de 120 mm de diámetro, añada

también la pieza de unión a la salida del aparato.

• Fije el conducto de evacuación en el lugar correspondiente y con un número

suciente de bridas (no incluidas en el envío).

• Retire igualmente el ltro de carbón presente.

MONTAJE DEL TIRO DE EXTRACCIÓN

El tiro de extracción solo puede montarse junto con una campana extractora.

Cubierta inferior

54

• Fije la cubierta inferior con 2 tornillos (4,2x9,5) en la base del aparato.

2 tornillos

(4,2x9,5)

Cubierta superior

• Fije la cubierta superior con 2 tornillos (4,2x9,5) al soporte de jación.

PANEL DE CONTROL Y FUNCIONES DE LOS
BOTONES

Panel de control

ES

Funciones de las teclas

On/off: Encender y apagar el aparato con este botón.

Regulador de velocidad: Si pulsa este botón, el aparato funcionará a

velocidad baja.

Regulador de velocidad: Si pulsa este botón, el aparato funcionará a
velocidad media

Regulador de velocidad: Si pulsa este botón, el aparato funcionará a
velocidad alta.

Luz on/off: Pulse el botón para encender la luz. Pulse de nuevo para
apagarla.

55

ES

LIMPIEZA Y CUIDADO

Limpieza del ltro antigrasa

• Los ltros deben limpiarse cada dos meses, independientemente de la frecuencia
de uso. Los ltros pueden lavarse en el lavavajillas.

• Retire los ltros presionándolos contra la parte trasera de la campana y tirando de

ellos hacia abajo.

• Evite doblar el ltro durante la limpieza. Asegúrese, antes de volver a colocar
el ltro, que esté completamente seco (el color de la supercie del ltro puede
cambiar con el paso del tiempo. Esto no tiene ninguna inuencia en la ecacia del
ltro).

• Asegúrese de que, tras la limpieza, el ltro se haya colocado correctamente con el

asa hacia abajo.

56

Filtro de carbón activo (versión circulación de aire)

Este ltro no puede lavarse y reutilizarse. Los ltros de carbón activo deben cambiarse

al menos cada 4 meses en función de la frecuencia de uso.

Sustitución del ltro de carbón activo:

1 Retire el ltro antigrasa metálico.
2 Retire el ltro de carbón activo sucio.
3 Coloque el ltro nuevo de carbón activo.
4 vuelva a colocar el ltro metálico antigrasa.

ES

Fijar:

1. Colocar

2. Presionar hacia
adelante

Retirar:

1. Tirar hacia
adelante

2. Desmontar

Sustitución de la iluminación

1 Retire el ltro antigrasa y, con cuidado, desatornille los dos tornillos de la tapa

superior (necesitará un destornillador de estrella para ello).

2 Separe la unión entre la abrazadera y la luz LED.
3 Presione la luz LED contra la parte trasera de la campana para extraerla.
4 Sustituya la lámpara por otra lámpara LED adquirida en establecimientos comunes

(máx. 1,5 W).

Retirar:

1. Tirar hacia
adelante

2. Desmontar

Fijar:

1. Colocar

2. Presionar hacia
adelante

57

ES

Luz de repuesto

Ø Potencia Potencia Imagen

70 mm 1,5 W DC 12 V

Colocación del módulo de luz LED

1 Presione la luz LED en la parte frontal de la cubierta delantera y fíjela.
2 Una la abrazadera a la luz LED.
3 Atornille con cuidado ambos tornillos de la cubierta delantera. Vuelva a colocar el

ltro antigrasa.

ILCOS D

code

DSR-

1.5-S-70

DETECCIÓN Y RESOLUCIÓN DE PROBLEMAS

Problema Causa Solución

La luz está encendida
pero el motor no funciona.

La luz y el motor no se
encienden.

El aceite gotea La entrada y salida de aire

Las alas del ventilador
están bloqueadas.

El condensador está
averiado.

El motor está averiado. Sustituya el motor.

Compruebe lo siguiente teniendo en cuenta lo indicado
anteriormente:

Luz dañada. Sustituya la luz.

Cable eléctrico suelto. Conecte los cables

no están correctamente
selladas.

Compruebe las aspas del
ventilador.

Sustituya el condensador.

eléctricos como se muestra
en el diagrama de
conexiones.

Quite el conducto de
salida y séllelo con
pegamento.

58

Problema Causa Solución

Vibraciones Las aspas del ventilador

pueden provocar
vibraciones cuando están
bloqueadas.

El motor no se ha colgado
correctamente.

La campana no se ha
colgado correctamente.

Extracción de aire

insuciente.

El aparato se inclina hacia
adelante

La distancia entre la

campana y la supercie

de cocción es demasiado
grande.

Demasiado aire en
movimiento por puertas o
ventanas abiertas.

Los tornillos de jación

no se han apretado
correctamente.

Los tornillos de soporte
no se han apretado
correctamente.

Sustituya las aspas del
ventilador.

Fije el motor
correctamente.

Fije la campana
correctamente.

Reduzca la distancia.

Seleccione otra ubicación
de instalación o cierre las
puertas y ventanas.

Apriete los tornillos y
coloque la campana
extractora en posición
horizontal.

Apriete los tornillos y
coloque la campana
extractora en posición
horizontal.

ES

59

ES

RETIRADA DEL APARATO

Si el aparato lleva adherida la ilustración de la izquierda (el
contenedor de basura tachado) entonces rige la normativa
europea, directiva 2012/19/UE. Este producto no debe

arrojarse a un contenedor de basura común. Infórmese
sobre las leyes territoriales que regulan la recogida separada
de aparatos eléctricos y electrónicos. Respete las leyes
territoriales y no arroje aparatos viejos al cubo de la basura

doméstica. Una retirada de aparatos conforme a las leyes

contribuye a proteger el medio ambiente y a las personas a
su alrededor frente a posibles consecuencias perjudiciales
para la salud. El reciclaje ayuda a reducir el consumo de
materias primas.

60

Cher client,

Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement

les instructions suivantes de branchement et d’utilisation an d’éviter d’éventuels

dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non­respect des consignes de sécurité et à la mauvaise utilisation de l’appareil.

SOMMAIRE

Consignes de sécurité58
Aperçu de l‘appareil61
Accessoires d‘installation62
Dimensions et espacements63
Installation65
Montage de l‘extraction d‘air68
Panneau de commande et fonctions des touches69
Nettoyage et entretien70
Identication et résolution des problèmes72
Conseils pour le recyclage74

FICHE TECHNIQUE

Numéro d'article 10032486, 10032487

Alimentation 220-240 V ~ 50/60 Hz

FR

DÉCLARATION DE CONFORMITÉ

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Ce produit est conforme aux directives européennes
suivantes :

2014/30/UE (CEM)
2014/35/UE (LVD)
2011/65/UE (RoHS)
2009/125/CE (ErP)

61

FR

CONSIGNES DE SÉCURITÉ

Lisez attentivement le mode d‘emploi avant d‘installer et d‘utiliser l‘appareil, et
conservez-le pour vous y référer ultérieurement.

Remarque : le mode d‘emploi concerne plusieurs versions de la hotte. Par
conséquent, il peut arriver que certaines descriptions et caractéristiques individuelles

ne s‘appliquent pas au modèle de hotte aspirante que vous avez acheté.

Installation

• Le fabricant ne saurait être tenu responsable des dommages résultant d‘une
installation incorrecte ou inadéquate de l‘appareil.

• La distance minimale correspond à la distance entre la surface de cuisson d‘une

cuisinière et le point le plus bas du capot (lorsque le capot est monté au-dessus
d‘une cuisinière à gaz, la distance minimale doit être de 65 cm. Prenez en
considération que le mode d‘emploi de la cuisinière à gaz peut demander une

distance minimale plus grande, qui doit dans ce cas être strictement respectée.

La distance de 65 cm peut être réduite dans les cas suivants : composants non
combustibles de la hotte aspirante, et pièces détachées à basse tension si celles-ci

n‘exposent aucun élément sous tension en cas de déformation.

• Assurez-vous que la tension nominale correspond à la tension indiquée sur la
plaque signalétique de l‘appareil.

• Pour les équipements de classe I, assurez-vous que les lignes électriques dans la
maison sont correctement mises à la terre.

• Connectez l‘extracteur via un tuyau d‘un diamètre minimum de 120 mm avec le

conduit d‘échappement. La conduite d‘extraction doit être la plus courte possible.

• Ne renvoyez pas l‘air dans un conduit évacuant la fumée d‘appareils consommant
du gaz ou de l‘essence.

• Lorsque l‘extracteur est utilisé avec des appareils non électriques (appareils à
gaz par exemple) une ventilation sufsante de la pièce doit être garantie pour

empêcher le retour de l‘air d‘échappement. La cuisine doit disposer d‘une ouverture
d‘air frais directe pour assurer l‘admission d‘air propre.

• Si la hotte est utilisée avec des appareils qui ne fonctionnent pas à l‘électricité mais

avec une autre forme d‘énergie, la pression négative dans la pièce ne doit pas
dépasser 0,04 mbar an d‘assurer que les vapeurs ne soient pas ré aspirées dans
la pièce par la hotte.

• Si le câble d‘alimentation est endommagé, il doit être remplacé par le fabricant, le

service après-vente ou toute autre personne qualiée.

• Les prescriptions légales et réglementaires relatives à l‘évacuation de l‘air doivent
être respectées.

62

Utilisation

• La hotte est uniquement destinée à un usage domestique et ne doit jamais être
utilisée dans un environnement commercial.

• Utilisez la hotte uniquement aux  ns prévues.

• Assurez-vous qu‘il ne se forme pas de  ammes hautes sous la hotte et ne faites pas
de  ambée sous la hotte pendant qu‘elle est en fonctionnement. Risque d‘incendie !

• Les friteuses doivent être surveillées en continu pendant l‘utilisation : l‘huile
surchauffée peut se mettre à brûler.

• Cet appareil peut être utilisé par des enfants de 8 ans et plus et des personnes
ayant des capacités physiques, sensorielles et mentales limitées ou dénuées
d‘expérience ou de connaissances si elles ont auparavant été instruites à
l‘utilisation de l‘appareil par une personne responsable de leur sécurité, et qu‘elles
comprennent et mesurent les risques liés à l‘utilisation de l‘appareil.

• L‘appareil n‘est pas un jouet. Les enfants ne doivent nettoyer et entretenir l‘appareil
que sous surveillance.

ATTENTION

Risque de brûlures ! Pendant la cuisson, les parties accessibles de

l‘appareil peuvent devenir très chaudes. Veillez à ne pas vous brûler.

Entretien

• Nettoyez régulièrement la hotte et le  ltre conformément aux prescriptions du mode

d‘emploi.

• Éteignez l‘appareil ou débranchez le câble d‘alimentation avant de nettoyer ou
d‘entretenir l‘appareil.

• Nettoyez ou remplacez les  ltres au bout d‘un certain temps (faute de quoi il existe
un risque d‘incendie).

• Nettoyez la hotte avec un chiffon humide et un détergent neutre.

• L‘appareil est conçu pour un maximum de quatre plaques de cuisson.

FR

63

FR

Remarques importantes concernant le mode d‘extraction

AVERTISSEMENT

Danger de mort, risques d‘intoxication ! Par la ré-aspiration de gaz
de combustion. Ne jamais utiliser la fonction d’aspiration de l’appareil
en même temps qu’un foyer dépendant de l’air ambiant si l’air frais est

insuf sant.

Les foyers dépendants de l’air ambiant (par ex. les systèmes de chauffage au gaz, au
fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient
l’air de combustion de la pièce où l’appareil est installé et rejettent les gaz résiduaires
à l’extérieur en les faisant passer par un conduit d’évacuation des gaz (par ex. une
cheminée).

Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient
l’air ambiant – une dépressurisation se produit si le volume d’air frais n’est pas suf sant.
Les gaz toxiques d’une cheminée ou d’un foyer seront ré-aspirés dans la pièce

d’habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu’il y ait une quantité suf sante d’air frais.

• Un caisson mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le
respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce
où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est possible que si l’air

nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans

des portes, fenêtres associées à un caisson mural d’aspiration/d’évacuation ou par
d’autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur

responsable de la circulation de l’air pour l’ensemble du bâtiment, il sera à même de
proposer les mesures à prendre pour une aération appropriée.

64

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son
fonctionnement n’est soumis à aucune restriction.

AVERTISSEMENT

Risques d’incendie ! Par projection d‘étincelles. Installer l’appareil au-

dessus d’un foyer pour combustible solide (par ex. bois ou charbon)

uniquement s’il est équipé d’une protection hermétique et inamovible.

APERÇU DE L‘APPAREIL

N° Qte Éléments de l'appareil

1 1 Corps de l‘appareil, y compris :

Éléments de commande, éclairage, ventilateur, ltre

2.1 1 Habillage inférieur

2.2 1 Habillage supérieur (en option)

3 1 Collier (en option)

4 1 Tube d'extraction

5 2 Filtre à charbon actif (en option)

FR

Remarque : les accessoires en option ne sont pas fournis.

65

FR

ACCESSOIRES D‘INSTALLATION

Accessoires d‘installation standard

N° Qte Pièce

10 5 Vis 5 x 50

11 5 Chevilles

12 4 Vis 4,2 x 9,5

13 2 Vis 5 x 12

20 1 Equerres de xation de la hotte

21 1 Equerres de xation de l'habillage (en option)

66

Accessoires optionnels d‘installation (non fournis)

N° Qte Pièce

10 7 Vis 5 x 50

11 7 Chevilles

12 6 Vis 4,2 x 9,5

20 1 Equerres de xation de la hotte

21 1 Equerres de xation de l'habillage (en option)

Remarque : si vous choisissez les éléments d‘installation de ce tableau, suivez les
données de la „solution 2“ du schéma d‘installation.

DIMENSIONS ET ESPACEMENTS

Remarque : les valeurs données ici sont exprimées en [mm].

FR

67

FR

Dimensions

68

Option Extraction A B

1 400+0 690 /

2 400+300 690 730-970

3 400+390 690 730-1060

Remarque : les valeurs données ici sont exprimées en [mm].

INSTALLATION

Remarque : les valeurs données ici sont exprimées en [mm].

(Solution 2)

FR

Option Extraction X

1 400+0 /

2 400+300 390-620

Ligne de référence

Lignes repères

Commencez par dessiner les lignes suivantes :

• Une ligne de référence verticale au plafond ou à la limite supérieure, au centre de

l‘emplacement où la hotte doit être installée.

(A) Une ligne horizontale A, 980-1080 mm au-dessus de la surface de cuisson.
(B) Une ligne horizontale B, X mm au-dessus de la ligne horizontale A.
(C) Une ligne horizontale C, 261 mm au-dessus de la ligne horizontale A (s‘applique

uniquement à „Solution 2“).

3 400+390 390-710

69

FR

Points de repères

Remarque : les valeurs données ici sont exprimées en [mm].

(Solution 2)

70

Option Extraction X

1 400+0 /

2 400+300 390-620

3 400+390 390-710

(1) Marquez un point (1) sur la ligne horizontale A, 80 mm à droite de la ligne de

référence verticale. Répétez cette étape sur le côté gauche de la ligne de référence
et sur la ligne de référence elle-même. Finalement, vous devriez avoir 3 points à la
même hauteur.

(2) Marquez un point (2) sur la ligne horizontale B, 40 mm à droite de la ligne de

référence. Répétez cette étape sur le côté gauche de la ligne de référence et
assurez-vous que les deux points sont à une même hauteur.

(3) Marquez un point (3) sur la ligne horizontale C, 180 mm à droite de la ligne de

référence verticale (solution 2). Répétez cette étape de l‘autre côté de la ligne de

référence et assurez-vous que les deux points sont à une même hauteur.

Fixation des équerres (en option)

• Percez les points de marquage (1), (2) et (3) (solution 2) avec un foret de 10 mm.

• Insérez les chevilles dans les trous (1), (2), (3) (solution 2).

• Fixez les équerres avec 3 vis (5x50) sur la ligne horizontale A.

• Fixez les caches des équerres avec 2 vis (5x50) sur la ligne horizontale B.

Accrochage du corps de l‘appareil

• Accrochez le corps de l‘appareil aux équerres de xation.

• Alignez le corps de l‘appareil.

• Fixez le corps de l‘appareil sur l‘équerre de xation avec 2 vis (M5x12) pour

éviter que le corps de l‘appareil ne glisse accidentellement.

• Retirez le ltre à l‘intérieur du corps de l‘appareil et installez les vis dans les
chevilles au point de repère (3) (solution 2).

FR

Correct Incorrect

71

FR

Branchement su système d‘extraction

Connectez la hotte à au conduit d‘extraction pendant l‘installation. Utilisez un tube
exible ou rigide d‘un diamètre de 150 mm ou 120 mm. Le choix du tube vous

appartient.

• Si vous choisissez une connexion d‘évacuation de 120 mm de diamètre, ajoutez le

collier à la sortie du corps de l‘appareil.

• Fixez le tuyau d‘extraction au bon endroit et xez-le avec un nombre sufsant de
colliers de serrage (non compris dans la livraison).

• Le cas échéant, retirez tous les ltres à charbon à l‘intérieur.

MONTAGE DE L‘EXTRACTION D‘AIR

L‘extracteur d‘air ne peut être monté que combiné à une hotte aspirante.

Habillage inférieur

72

• Fixez l‘habillage inférieur avec 2 vis (4,2 x 9,5) sur le corps de l‘appareil.

2 vis

(4,2x9,5)

Habillage supérieur

• Fixez l‘habillage inférieur avec 2 vis (4,2 x 9,5) sur l‘équerre de xation.

PANNEAU DE COMMANDE ET FONCTIONS DES
TOUCHES

Panneau de commande

FR

Fonctions des touches

Marche/arrêt : appuyez sur cette touche pour allumer ou éteindre

l'appareil.

Réglage de la vitesse : lorsque vous appuyez sur cette touche, l'appareil
fonctionne à vitesse lente.

Réglage de la vitesse : lorsque vous appuyez sur cette touche, l'appareil
fonctionne à vitesse moyenne.

Réglage de la vitesse : lorsque vous appuyez sur cette touche, l'appareil
fonctionne à vitesse rapide.

Allumer ou éteindre l'éclairage : appuyez une fois sur cette touche pour
allumer l'éclairage. Appuyez à nouveau pour éteindre.

73

FR

NETTOYAGE ET ENTRETIEN

Nettoyage des ltres à graisse

• Les ltres doivent être nettoyés au moins tous les 2 mois suivant la fréquence
d‘utilisation. Les ltres sont lavables au lave-vaisselle.

• Retirez les ltres en les appuyant contre l‘arrière de la hotte et en les tirant vers le

bas en même temps.

• Évitez de plier les ltres pendant le nettoyage. Avant de les réinstaller, assurez­vous que les ltres sont complètement secs (la couleur de la surface du ltre peut
changer au l du temps, mais cela n‘affecte pas l‘efcacité du ltre).

• Après le nettoyage, assurez-vous de réinstaller le ltre correctement avec la

poignée vers le bas.

Filtres à charbon actif (version recyclage d‘air)

Ces ltres ne peuvent pas être lavés ni réutilisés. Les ltres à charbon actif doivent être

changés au moins tous les 4 mois suivant la fréquence d‘utilisation.

74

Remplacement des ltres à charbon actif :

1 Retirez les ltres à graisse en métal.
2 Retirez les ltres à charbon actif encrassés.
3 Installez les nouveaux ltres à charbon actif.
4 Remettez en place les ltres à graisse en métal

FR

Fixation :

1. Installez les

ltres

2. Appuyez
vers l‘avant

Démontage :

1. Tirez vers
l‘avant

2. Démontez

Remplacement de l‘éclairage

1 Retirez le ltre à graisse et retirez délicatement les deux vis du couvercle avant

(vous aurez besoin d‘un tournevis cruciforme pour retirer les vis).
2 Débranchez la connexion entre le terminal et la lumière LED.
3 Appuyez sur le voyant LED situé à l‘arrière de la hotte et retirez-le.
4 Remplacez la lampe par une lampe LED disponible dans le commerce (1,5 W

max.).

Démontage :

1. Tirez vers
l‘avant

2. Démontez

Fixation :

1. Installez les

ltres

2. Appuyez vers
l‘avant

75

FR

Lampe de rechange

Ø Puissance Tension Illustration

70 mm 1,5 W DC 12 V

Réinstallation du module d‘éclairage LED

1 Poussez la lumière LED en façade du capot avant et xez-la.
2 Branchez le connecteur à la lumière LED.
3 Resserrez avec précaution les deux vis sur le couvercle avant. Réinstallez le ltre à

graisse.

ILCOS D

code

DSR-

1.5-S-70

IDENTIFICATION ET RÉSOLUTION DES
PROBLÈMES

Problème Cause Solution

La lumière est allumée

mais le moteur ne
fonctionne pas.

Ni la lumière ni le moteur

ne fonctionnent

Il y a une fuite d'huile L'entrée et la sortie d'air

Les pales sont bloquées. Contrôlez les pales.

Le condensateur est
endommagé.

Le moteur est endommagé. Remplacez le moteur.

Outre les hypothèses précédentes, vériez les points

suivants :

L'éclairage est
endommagé.

Le câble d'alimentation est
relâché.

ne sont pas correctement
scellées.

Remplacez le
condensateur.

Remplacez l'éclairage.

Raccorder les connexions
électriques en suivant le
schéma de câblage.

Démontez la sortie et
scellez-la avec de la colle.

76

Problème Cause Solution

Vibration Les pales peuvent

provoquer des vibrations
si elles sont bloquées.

Le moteur n'est pas

correctement xé.

La hotte n'est pas

correctement xée.

Puissance d'extraction

insufsante

L'appareil penche vers
l'avant

La distance entre la
surface de cuisson et la
hotte est trop grande.

Trop de courant d'air
à cause de portes ou
fenêtres ouvertes.

Les vis de xation ne sont
pas sufsamment serrées.

Les vis de montage ne sont

pas sufsamment serrées.

Remplacez les pales.

Fixez correctement le
moteur.

Fixez correctement la
hotte.

Ajustez la distance.

Choisissez un nouvel
emplacement d'installation

ou fermez les portes /

fenêtres.

Serrez les vis et alignez la
hotte horizontalement.

Serrez les vis et alignez la
hotte horizontalement.

FR

77

FR

CONSEILS POUR LE RECYCLAGE

Le pictogramme ci-contre apposé sur le produit signie que
la directive européenne 2012/19/UE s‘applique (poubelle
à roues barrée d’une croix). Ces produits ne peuvent être

jetés dans les poubelles domestiques courantes. Renseignez-

vous concernant les règles appliquées pour la collecte

d’appareils électriques et électroniques. Conformez-vous
aux réglementations locales et ne jetez pas vos anciens

produits avec les ordures ménagères. Le respect des règles

de recyclage des vieux produits aide à la protection de
l’environnement et de la santé de votre entourage contre
les conséquences négatives possibles. Le recyclage des

matériaux aide à réduire l’utilisation des matières premières.

78

Gentile cliente,

La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere
attentamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Si declina
ogni responsabilità per danni derivati da una mancata osservazione delle avvertenze di
sicurezza e da un uso improprio del dispositivo.

INDICE

Avvertenze di sicurezza76
Descrizione del prodotto79
Accessori per l`installazione80
Dimensioni e distanze81
Installation83
Installare il camino86
Pannello dei comandi e tasti funzione87
Pulizia e manutenzione88
Ricerca e risoluzione dei problemi90
Smaltimento92

DATI TECNICI

Articolo numero 10032486, 10032487

Alimentazione 220-240 V ~ 50/60 Hz

IT

DICHIARAZIONE DI CONFORMITÀ

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Questo prodotto è conforme alle seguenti direttive
europee:

2014/30/UE (EMC)
2014/35/UE (LVD)
2011/65/UE (RoHS)
2009/125/CE (ErP)

79

IT

AVVERTENZE DI SICUREZZA

Leggere attentamente il manuale di istruzioni prima di installare e utilizzare il dispositivo
e conservarlo per consultazioni future.

Nota: il manuale di istruzioni fa riferimento a modelli diversi della cappa aspirante.
Di conseguenza, alcune descrizioni e le singole caratteristiche potrebbero non
riguardare la cappa aspirante acquistata.

Installazione

• Il produttore non può essere ritenuto responsabile per danni causati da
un‘installazione scorretta o inadeguata del dispositivo.

• La distanza minima si riferisce alla distanza tra la supercie di appoggio dei
fornelli e il punto più basso della cappa aspirante (se la cappa aspirante è
montata su un fornello a gas, la distanza minima deve essere di 65 cm). Tenere

presente che il manuale di istruzioni dei fornelli a gas può richiedere una distanza

minima maggiore. In questo caso, la distanza di 65 cm deve essere assolutamente
rispettata. La distanza di 65 cm può essere ridotta per: componenti non combustibili

della cappa aspirante e componenti a bassa tensione, se questi, nel caso in cui si
deformino, non lascino scoperte parti sotto tensione.

• Assicurarsi che la tensione nominale sia conforme alla tensione indicata sulla
targhetta del dispositivo.

• Per gli apparecchi appartenenti alla classe I, assicurarsi che le linee elettriche
nell‘abitazione siano adeguatamente messe a terra.

• Collegare la cappa aspirante tramite un tubo con un diametro minimo di 120 mm. Il

percorso di scarico deve essere il più breve possibile.

• L‘aria non deve nire in uno scarico tramite il quale viene scaricato il fumo di

apparecchi che bruciano gas o benzina.

• Se la cappa aspirante viene utilizzata in combinazione con apparecchi non

elettrici (come apparecchi che bruciano gas), è necessario ci sia una ventilazione
sufciente per impedire il riusso dell‘aria di scarico. La cucina deve avere

un‘apertura diretta per l‘aria fresca in modo da garantire l‘ingresso di aria pulita.
Se la cappa aspirante viene utilizzata con apparecchi che hanno una forma di
alimentazione diversa da quella elettrica, la pressione negativa nella stanza non

deve superare i 0,04 mbar, afnché i vapori non vengano riaspirati nella stanza

attraverso la cappa.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore,
dal servizio clienti o da un tecnico qualicato.

• Le disposizioni di legge e le norme relative allo scarico dell´aria devono essere
rispettate.

80

Utilizzo

• La cappa aspirante è idonea solo per uso domestico e non deve mai essere mai

impiegata per scopi commerciali.

• Utilizzare la cappa solo per lo scopo previsto.

• Accertarsi che non si formino  amme alte sotto la cappa aspirante. Non fare il
 ambé sotto la cappa aspirante. Pericolo di incendio!

• Monitorare costantemente le friggitrici durante l‘uso: l‘olio surriscaldato può
prendere fuoco.

• Questo dispositivo può essere utilizzato da bambini di età pari o superiore a 8

anni e da persone con capacità  siche, sensoriali o mentali ridotte o da persone

che manchino di esperienza e conoscenza del dispositivo, solo se attentamente
sorvegliate o ben istruite relativamente all’utilizzo del dispositivo stesso da parte di
un supervisore responsabile della loro sicurezza.

• Il dispositivo non è un giocattolo. I bambini possono pulire ed eseguire la

manutenzione del dispositivo solo sotto supervisione.

ATTENZIONE

Pericolo di ustioni! Durante la cottura, i componenti del dispositivo
possono diventare molto caldi. Prestare attenzione a non ustionarsi.

Manutenzione

• Pulire regolarmente la cappa aspirante e il  ltro seguendo il manuale di istruzioni.

• Spegnere il dispositivo e staccare la spina dalla presa prima di eseguire la pulizia e
la manutenzione.

• Pulire o sostituire i  ltri dopo un certo periodo di tempo (altrimenti vi è il rischio di
incendio).

• Pulire la cappa aspirante con un panno umido e con un detergente neutro.

• Il dispositivo è progettato per un massimo di quattro piastre.

IT

81

IT

Note importanti circa la modalità di estrazione

AVVERTIMENTO

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non

azionare l´apparecchio con funzione di scarico mentre è attivo un

impianto di riscaldamento che utilizza l´aria ambiente, se l´areazione

non è suf ciente.

Gli impianti di riscaldamento che sfruttano l´aria ambiente (ad es. stufe a gas, ad
gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l´aria

ambiente per la combustione ed espellono all´esterno i gas di scarico attraverso un

sistema di scarico (ad es. camino).

Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze

adiacenti. Se l´areazione è insuf ciente si forma una depressione. I gas tossici del

camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un´areazione suf ciente.

• La cassetta a muro per areazione o s ato da sola non garantisce un´areazione

suf ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato
l´impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se
l´aria necessaria per la combustione può af uire nella stanza attraverso aperture
permanenti come porte,  nestre, in combinazione con una cassetta a muro per
areazione o s ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di

impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una
corretta areazione.

82

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo

dell´aria, l´utilizzo è possibile senza limiti.

AVVERTIMENTO

Pericolo di incendio a causa di scintille! Installare l´apparecchio solo

tramite un impianto di riscaldamento per combustibili solidi (ad es. legno
o carbone), se è presente un coperchio chiuso, non rimovibile.

DESCRIZIONE DEL PRODOTTO

Nr. Pz. Componenti

1 1 Unità principale, inclusi:

comandi, luce, ventola, ltro

2.1 1 Camino decorativo inferiore

2.2 1 Camino decorativo superiore (opzionale)

3 1 Flangia (opzionale)

4 1 Tubo di scarico

5 2 Filtro a carboni attivi (opzionale)

IT

Nota: gli accessori opzionali non sono inclusi nella consegna.

83

IT

ACCESSORI PER L`INSTALLAZIONE

Accessori per l´installazione standard

Nr. Pz. Componente

10 5 Viti 5 x 50

11 5 Tasselli

12 4 Viti 4,2 x 9,5

13 2 Viti 5 x 12

20 1 Staffa di ssaggio cappa aspirante

21 1 Staffa di ssaggio camino (opzionale)

84

Accessori per l´installazione opzionali (non inclusi nella consegna)

Nr. Pz. Componente

10 7 Viti 5 x 50

11 7 Tasselli

12 6 Viti 4,2 x 9,5

20 1 Staffa di ssaggio cappa aspirante

21 1 Staffa di ssaggio camino (opzionale)

Nota: se si scelgono i componenti per l´installazione da questa tabella, orientarsi in
base all´indicazione “Soluzione 2” del diagramma di installazione.

DIMENSIONI E DISTANZE

Nota: i valori indicati sono in [mm].

IT

85

IT

Dimensioni

86

Opzione Camino A B

1 400+0 690 /

2 400+300 690 730-970

3 400+390 690 730-1060

Nota: i valori indicati sono in [mm].

INSTALLATION

Nota: i valori indicati sono in [mm].

(Soluzione 2)

IT

Opzione Camino X

1 400+0 /

2 400+300 390-620

Linea di riferimento

Linee di marcatura

Come primo passo, disegnare le seguenti linee:

• Una linea di riferimento verticale al softto o alla delimitazione superiore, al centro
del punto di installazione della cappa aspirante.

(A) Una linea orizzontale A, 980-1080 mm sopra la supercie di cottura.
(B) Una linea orizzontale B, X mm sopra la linea orizzontale A.
(C) Una linea orizzontale C, 261 mm sotto la linea orizzontale A (valido solo per la

„Soluzione 2“).

3 400+390 390-710

87

IT

Punti di marcatura

Nota: i valori indicati sono in [mm].

(Soluzione 2)

88

Opzione Camino X

1 400+0 /

2 400+300 390-620

3 400+390 390-710

(1) Segnare un punto (1) sulla linea orizzontale A, 80 mm a destra della linea di

riferimento verticale. Ripetere questo passaggio sul lato sinistro della linea di

riferimento e sulla linea di riferimento stessa. Alla ne si otterranno 3 punti che si

trovano alla stessa altezza.

(2) Segnare un punto (2) sulla linea orizzontale B, 40 mm a destra della linea di

riferimento. Ripetere questo passaggio sul lato sinistro della linea di riferimento e
assicurarsi che i due punti siano alla stessa altezza.

(3) Segnare un punto (3) sulla linea orizzontale C, 180 mm a destra della linea di

riferimento verticale (soluzione 2). Ripetere questo passaggio sull‘altro lato della

linea di riferimento e assicurarsi che entrambi i punti siano alla stessa altezza.

Fissaggio della staffa (opzionale)

• Eseguire dei fori con un trapano da 10 mm nei punti di marcatura (1), (2) e (3)
(soluzione 2).

• Inserire i tasselli nei fori (1), (2), (3) (soluzione 2).

• Fissare le staffe della cappa aspirante utilizzando 3 viti (5x50) sulla linea

orizzontale A.

• Fissare le staffe del camino utilizzando 2 viti (5x50) sulla linea orizzontale B.

Appendere l’unità principale

• Appendere l’unità principale del dispositivo alla staffa di montaggio.

• Allineare l’unità principale.

• Fissare l’unità principale alla staffa di montaggio utilizzando 2 viti (M5x12) per

evitare che l’unità principale scivoli accidentalmente.

• Rimuovere il ltro dall‘interno dell’unità principale e ruotare le viti nei tasselli
(soluzione 2) nel punto di marcatura (3).

IT

Corretto Errato

89

IT

Collegamento all‘impianto di scarico dell‘aria

Collegare la cappa aspirante al camino. Utilizzare un tubo essibile o rigido con un
diametro di 150 mm o 120 mm. La scelta del tubo è dell´utente.

• Se si sceglie una connessione per lo scarico da 120 mm, inserire la angia

all‘uscita dell’unità principale.

• Fissare il tubo di scarico nel punto corretto e ssarlo con un numero sufciente di
fascette stringitubo (non incluse nella consegna).

• Rimuovere eventualmente i ltri a carboni attivi all‘interno.

INSTALLARE IL CAMINO

Il camino può essere installato solo in combinazione con la cappa aspirante.

Camino decorativo inferiore

90

• Fissare il camino inferiore all’unità principale del dispositivo utilizzando 2 viti

(4.2x9.5).

2 viti

(4,2x9,5)

Camino decorativo superiore

• Fissare il camino superiore alla staffa di montaggio utilizzando 2 viti (4.2x9.5).

PANNELLO DEI COMANDI E TASTI FUNZIONE

Pannello dei comandi

IT

Tasti funzione

On/Off: premere questo tasto per accendere o spegnere il dispositivo.

Regolazione della velocità: premendo questo tasto, il dispositivo funziona
a bassa velocità.

Regolazione della velocità: premendo questo tasto, il dispositivo funziona
a velocità media.

Regolazione della velocità: premendo questo tasto, il dispositivo funziona
a velocità elevata.

Luce accesa/spenta: premere questo tasto una volta per accendere la luce.
Premere di nuovo il tasto per spegnere la luce.

91

IT

PULIZIA E MANUTENZIONE

Pulizia dei ltri antigrasso

• I ltri devono essere lavati almeno ogni 2 mesi, in base alla frequenza di utilizzo. I
ltri sono lavabili in lavastoviglie.

• Rimuovere i ltri premendoli contro la parte posteriore della cappa aspirante e

contemporaneamente tirandoli verso il basso.

• Evitare di piegare i ltri durante la pulizia. Prima di reinserire i ltri, assicurarsi che
siano completamente asciutti (il colore della supercie del ltro può cambiare nel
tempo, ma ciò non inuisce sulla sua efcacia).

• Al termine della pulizia, assicurarsi di aver reinserito il ltro correttamente con

l´impugnatura rivolta verso il basso.

92

Filtri a carboni attivi (versione ricircolo aria)

Questi ltri non possono essere lavati e riutilizzati. I ltri a carboni attivi devono essere

sostituiti almeno ogni 4 mesi in base alla frequenza di utilizzo.

Sostituzione dei ltri a carboni attivi:

1 Rimuovere il ltro antigrasso metallico.
2 Rimuovere i ltri a carboni attivi sporchi.
3 Inserire i nuovi ltri a carboni attivi.
4 Inserire di nuovo il ltro antigrasso metallico.

IT

Fissare:

1. Inserire

2. Premere in
avanti

Rimuovere:

1. Tirare in
avanti

2. Rimuovere

Sostituire la lampadina

1 Togliere il ltro antigrasso e rimuovere con cautela le due viti del coperchio

anteriore (per rimuovere le viti è necessaria una chiave a croce).

2 Scollegare il collegamento tra il terminale e la lampadina a LED.
3 Premere la lampadina a LED contro il retro della cappa aspirante e rimuoverla.
4 Sostituire la lampadina con un´altra lampadina a LED disponibile in commercio

(max. 1,5 W).

Rimuovere:

1. Tirare in
avanti

2. Rimuovere

Fissare:

1. Inserire

2. Premere in
avanti

93

IT

Lampadina sostitutiva

Ø Potenza Tensione Figura

70 mm 1,5 W DC 12 V

Reinserire il modulo della lampadina a LED

1 Premere la lampadina a LED nella parte frontale del coperchio anteriore e ssarla.

2 Collegare il terminale alla lampadina a LED.
3 Serrare di nuovo con cautela le due viti del coperchio anteriore. Inserire di nuovo il

ltro antigrasso.

ILCOS D

code

DSR-

1.5-S-70

RICERCA E RISOLUZIONE DEI PROBLEMI

Problema Causa Soluzione

La luce è accesa, ma il

motore non funziona.

La luce e il motore non
funzionano.

Fuoriuscita di olio. L´uscita e l´ingresso

Le pale sono bloccate. Controllare le pale.

Il condensatore è

danneggiato.

Il motore è danneggiato. Sostituire il motore.

A prescindere da quanto menzionato sopra, controllare
se:

La lampadina è

danneggiata.

Cavo di alimentazione
allentato.

dell´aria non sono ben
sigillati.

Sostituire il condensatore.

Sostituire la lampadina.

Eseguire i collegamenti
elettrici in base allo
schema elettrico.

Abbassare l´uscita
dell´aria e sigillarla con
la colla.

94

Problema Causa Soluzione

Vibrazione Le pale possono causare

vibrazioni se sono
bloccate.

Il motore non è ben
ssato.

La cappa aspirante non è
ssata correttamente.

Aspirazione dell´aria

insufciente.

Il dispositivo si inclina in
avanti.

La distanza tra la

supercie di cottura e la
cappa aspirante è troppa.

Troppa corrente d´aria
attraverso le porte o le

nestre aperte.

Le viti di ssaggio

non sono state serrate
correttamente.

Le viti per appendere
non sono state serrate
correttamente.

Sostituire le pale.

Fissare correttamente il
motore.

Fissare correttamente la
cappa aspirante.

Regolare la distanza.

Selezionare un nuovo
luogo di installazione
oppure chiudere le porte

/ nestre.

Serrare correttamente le
viti e allineare la cappa
aspirante orizzontalmente.

Serrare le viti e allineare
la cappa aspirante
orizzontalmente.

IT

95

IT

SMALTIMENTO

Se sul prodotto è presente la gura a sinistra (il cassonetto
dei riuti mobile sbarrato), si applica la direttiva europea
2012/19/UE. Questi prodotti non possono essere smaltiti con
i riuti normali. Informarsi sulle disposizioni vigenti in merito

alla raccolta separata di dispositivi elettrici ed elettronici.

Non smaltire i vecchi dispositivi con i riuti domestici. Grazie

al corretto smaltimento dei vecchi dispositivi, si proteggono
il pianeta e la salute delle persone da possibili conseguenze
negative. Il riciclo di materiali aiuta a ridurre il consumo di
materie prime.

96
