Klarstein 10032196 User Manual

Gareld Eco

Geerschrank
Freezer
Congelador
Congélateur
Congelatore

10032195 10032196 10032853

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise
sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch
entstehen, übernehmen wir keine Haftung.

INHALTSVERZEICHNIS

DE

Sicherheitshinweise4
Geräteübersicht6
Installation7
Bedienung10
Reinigung und Pege11
Fehlersuche und Fehlerbehebung12
Hinweise zur Entsorgung13

TECHNISCHE DATEN

Artikelnummer 10032195, 10032196, 10032853

Stromversorgung 220-240 V ~ 50-60 Hz

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:

2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
643/2009/EG (ErP)
1060/2010/EU (ErP)

English 15
Español 27
Français 39
Italiano 51

3

DE

SICHERHEITSHINWEISE

• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette. Schließen Sie
das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Achten Sie darauf, dass die Ventilationsöffnung frei sind und reinigen Sie sie
regelmäßig.

• Benutzen Sie keine mechanischen Geräte, um den Abtau-Prozess zu beschleunigen.

• Stellen Sie keine elektrischen Geräte, z. B. Eismaschinen in den Kühlschrank.

• Achten Sie darauf, den Kühlmittel-Kreislauf nicht zu beschädigen.

• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,

einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt

werden.

• Überprüfen Sie das Netzkabel regelmäßig auf Schäden. Benutzen Sie das Gerät
nicht mit beschädigtem Netzkabel.

• Fassen Sie das Gerät, den Stecker und das Netzkabel nicht mit nassen Händen an.

• Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Falls Sie doch eines
verwenden, achten Sie darauf, dass der Amperewerte des angeschlossenen Geräts
den maximalen Amperewert des Netzkabels nicht überschreitet.

• Lassen Sie um das Gerät herum mindestens 5 cm Platz zu den Seiten und 10 cm
Platz nach hinten, damit die Luft ausreichend zirkulieren kann.

• Stellen Sie keine heißen Lebensmittel in das Gerät. Lassen Sie sie erst auf
Zimmertemperatur abkühlen.

• Schließen Sie die Tür möglichst schnell, nachdem Sie Lebensmittel hinzugeben,
damit die Kälte nicht entweicht.

• Stellen Sie das Gerät auf einen festen, ebenen Untergrund. Stellen Sie es nicht auf

einen weichen Untergrund, z. B. einen Teppich.

• Stellen Sie keine Gegenstände auf das Gerät.

• Lagern sie keine entzündlichen oder explosiven Substanzen im Gerät.

• Benutzen Sie das Gerät nicht im Freien.

• Ziehen sie den Stecker nicht am Kabel aus der Steckdose, sondern halten Sie ihn
beim Abziehen mit der Hand fest.

• Achten Sie darauf, dass das Netzkabel keine heißen Oberächen berührt.

• Schließen Sie das Gerät nur an geerdete Steckdosen an.

• Schließen Sie das Gerät nicht an Steckdosen an, an die bereits andere
Küchengeräte angeschlossen sind.

• Tauen Sie das Gefrierfach regelmäßig ab.

• Wenn der Kühlschrank ausgeht, ausfällt oder ausgeschaltet wird, warten Sie

5Minuten, bevor Sie ihn wieder einschalten, andernfalls könnte der Kompressor

Schaden nehmen.

4

Besondere Hinweise

• Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte mit Lebensmitteln befüllen und
Lebensmittel entnehmen.

• Achten Sie bei der Positionierung des Gerätes darauf, dass das Netzkabel nicht
eingeklemmt oder beschädigt ist.

• Achten Sie darauf, dass sich keine Mehrfachsteckdosen oder Netzteile auf der

Rückseite des Geräts be nden.

Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die

folgenden Anweisungen:

• Ein längeres Öffnen der Tür kann zu einem deutlichen Temperaturanstieg in den
Fächern des Gerätes führen.

• Reinigen Sie regelmäßig Ober ächen, die mit Lebensmitteln in Berührung kommen
können. Reinigen Sie regelmäßig den Wasserablauf.

• Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank, damit
Fleisch und Fisch nicht mit anderen Lebensmitteln in Berührung kommt oder auf
diese tropft.

Hinweise zu den Tiefkühlfächern

• Zwei-Sterne-Tiefkühlfächer eignen sich für die Lagerung von vorgefrorenen Lebensmitteln,
die Lagerung oder Herstellung von Eiscreme und die Herstellung von Eiswürfeln.

• Ein-, Zwei- und Drei-Sterne-Tiefkühlfächer sind nicht für das Einfrieren von frischen
Lebensmitteln geeignet.

• Wenn das Kühlgerät über einen längeren Zeitraum leer bleibt, schalten Sie es aus,
lassen Sie es abtauen, reinigen Sie es, trocknen Sie es und lassen Sie die Tür offen,
damit sich kein Schimmel im Gerät bildet.

DE

WARNUNG

Achten Sie bei Gebrauch, Wartung und Entsorgung des Gerätes auf
das linke Symbol, das sich auf der Rückseite oder am Kompressor des

Gerätes be ndet. Dieses Symbol warnt vor möglichen Bränden. In den
Kältemittelleitungen und im Kompressor be nden sich brennbare Stoffe.

Halten Sie das Gerät bei Gebrauch, Wartung und Entsorgung von
Feuerquellen fern.

5

DE

GERÄTEÜBERSICHT

Ablage

Verstellbare

Füße

Thermostat

Rückseite

6

INSTALLATION

So drehen Sie die Tür

Benötigte Werkzeuge: Flacher Schraubenzieher, Kreuzschlitz-Schraubenzieher,
Sechskantschlüssel.

• Versichern Sie sich, dass der Strom ausgeschaltet ist.

• Neigen Sie das Gerät leicht nach hinten und lehnen Sie es an eine feste Wand.

• Bewahren Sie alle Teile bis zur erneuten Installation gut auf.

• Legen Sie das Gerät nicht auf den Boden, der Kühlkreislauf könnte sonst beschädigt werden.

• Lassen Sie sich beim Entfernen der Türen und bei der erneuten Installation von einer
zweiten Person helfen.

1 2 3

DE

Entfernen Sie vorsichtig
die obere Abdeckung.

Lösen Sie die
Aufhängung mit
einem Kreuzschlitz­Schraubenzieher.

Entfernen Sie die
Abdeckung auf
der anderen Seite

mit dem achen

Schraubenzieher.

7

DE

4 5

Befestigen Sie die
Abdeckung oben an
der Tür auf der anderen
Seite. Nehmen Sie die
Tür ab und stellen Sie
sie auf einen weichen

Untergrund.

6 7 8

Befestigen Sie die untere
Aufhängung und einen
der Füße an der anderen
Seite. Befestigen Sie den
zweiten einzelnen Fuß
auf der Seite, an der
vorher die Aufhängung
war.

Legen Sie das Gerät mit der Rückseite auf eine

weiche Unterlage. Schrauben Sie die untere

Aufhängung und die vorderen verstellbaren Füße
ab. Schrauben die den Pin an der Aufhängung ab,
drehen Sie die Aufhängung um und befestigen Sie
den Pin wieder.

Befestigen Sie die
obere Tür und die obere
Aufhängung.

Setzen Sie zum
Schluss die beiden
Abdeckungen wieder
auf.

8

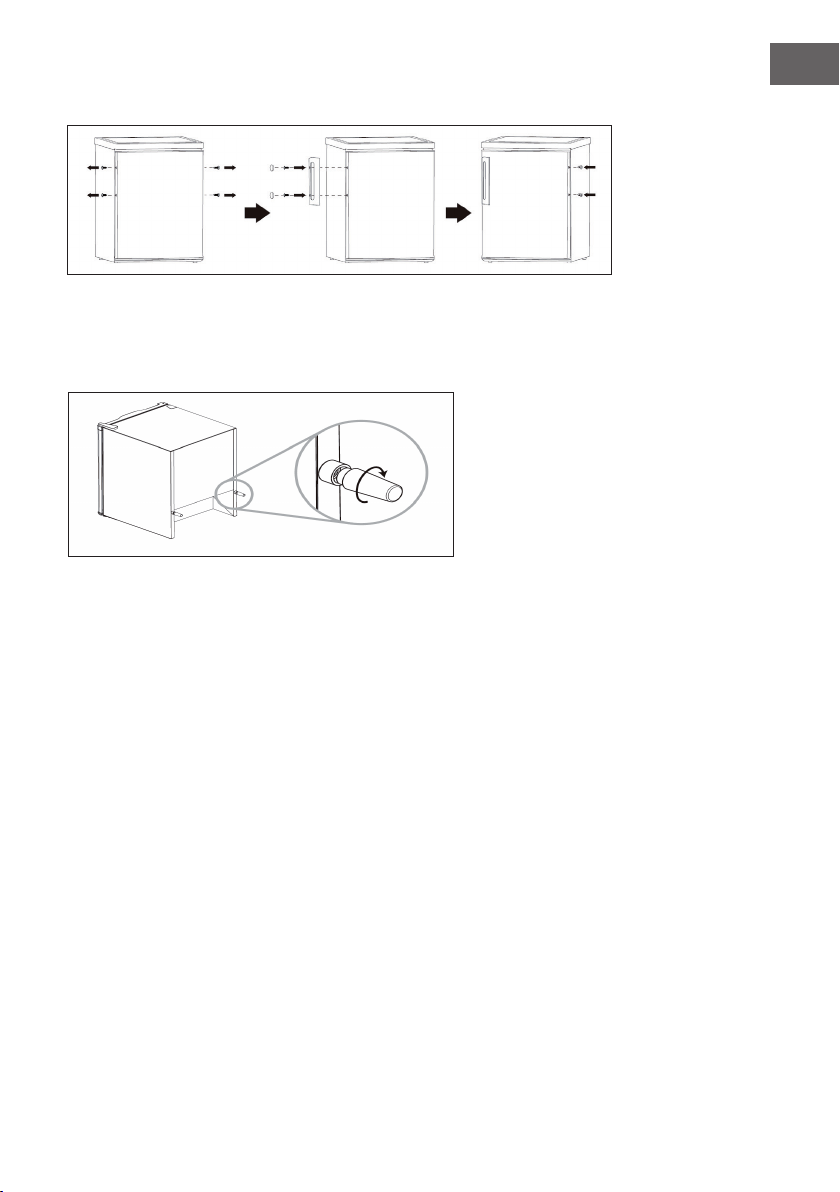

So befestigen Sie den externen Türgriff (falls vorhanden)

Abstandshalter

Schrauben Sie die Abstandshalter hinten an das Gerät.

Hinweise zum Standort

• Stellen Sie das Gerät so auf, dass sich die Türen komplett öffnen lassen.

• Lassen Sie zu den Seiten hin mindestens 5 cm Platz zu Wänden oder anderen
Geräten.

• Gleichen Sie Schräglagen oder Unebenheiten im Boden mit den einstellbaren
Füßen auf, so dass das Gerät gerade steht. Andernfalls kann es sein, dass die
magnetische Tür nicht richtig schließt.

DE

9

DE

BEDIENUNG

Vor dem ersten Gebrauch

Bevor Sie das Gerät zum ersten Mal benutzen, wischen Sie den Innenraum und alle
Innenteile mit lauwarmem Wasser und etwas Neutralreiniger ab. Trocknen Sie die Teile

danach sorgfältig ab. Wichtig: Verwenden Sie keine scharfen Reinigungsmittel oder
Scheuermittel, da sie die Oberächen beschädigen.

Thermostat einstellen

• Stecken Sie den Stecker in die

Steckdose. Die Innentemperatur lässt

sich über den Thermostat einstellen. Es
gibt 3 Einstellungen: MIN, NORMAL
und MAX, wobei MAX die kälteste
Einstellung ist..

• Zu heiße Umgebungen oder zu

häuges Öffnen der Tür kann dazu

führen, dass der Kühlschrank nicht

efzient kühlt!

Lebensmittel einfrieren

• Das Gefrierfach eignet sich zum Einfrieren von frischen Lebensmitteln und zur
Lagerung von gefrorenen und tiefgefrorenen Lebensmitteln über einen längeren
Zeitraum.

• Frieren Sie frische Lebensmittel im untersten Fach ein.

• Die maximale Menge an Lebensmitteln, die in 24 Stunden eingefroren werden
kann, ist auf dem Typenschild angegeben.

• Der Einfriervorgang dauert 24 Stunden. Geben Sie während dieser Zeit keine
weiteren Lebensmittel hinzu.

Aufbewahrung gefrorener Lebensmittel

Wenn Sie das Gerät zum ersten Mal benutzen oder nach längerer Zeit wieder in Betrieb
nehmen, lassen Sie das Gerät mindestens 2 Stunden mit einer höheren Einstellung
laufen, bevor Sie Lebensmittel hineinstellen.

HINWEIS: Sollte es zu einem längeren Stromausfall kommen und die gefrorenen
Lebensmittel antauen, verbrauchen Sie sie umgehend. Frieren Sie die angetauten
Lebensmittel nicht wieder ein.

10

Auftauen

Tiefgefrorene oder gefrorene Lebensmittel können vor dem Gebrauch im Kühlschrank
oder bei Raumtemperatur aufgetaut werden, je nachdem wie schnell sie auftauen sollen.
Kleinere Stücke können sogar noch gefroren gekocht werden, In diesem Fall verlängert
sich die Kochzeit etwas.

REINIGUNG UND PFLEGE

Aus hygienischen Gründen sollte der Innenraum, einschließlich Innenausstattung,
regelmäßig gereinigt werden.

VORSICHT

Verletzungsgefahr! Schalten Sie das Gerät vor der Reinigung aus und

ziehen Sie den Stecker aus der Steckdose, um Stromschlägen
vorzubeugen.

• Reinigen Sie das Gerät niemals mit einem Dampfreiniger. Feuchtigkeit kann sich
in elektrischen Bauteilen ansammeln und die Gefahr eines elektrischen Schlags

erhöhen! Heiße Dämpfe können das Gerät und die Ober ächen beschädigen.

• Das Gerät muss trocken sein, bevor es wieder in Betrieb genommen wird.

• Reinigen Sie das Gerät nicht mit ätherischen Öle und organischen Lösungsmittel,

sie können die Kunststoffteile angreifen. Dazu zählen beispielsweise Zitronensaft,

Buttersäure oder Reinigungsmittel, die Essigsäure enthalten. Lassen Sie diese
Substanzen nicht in Kontakt mit den Geräteteilen kommen.

• Verwenden Sie keine Scheuermittel

• Reinigen Sie das Gerät und das Innenzubehör mit einem Tuch und lauwarmem
Wasser. Wischen Sie alle Teile nach der Reinigung mit frischem Wasser ab und
lassen Sie sie trocknen.

• Nehmen Sie das Gerät erst wieder in Betrieb wenn alle Teile getrocknet sind.

DE

11

DE

Gefrierschrank abtauen

Im Gefrierfach sammelt sich mit der Zeit Eis an den Wänden. Das Eis sollte regelmäßig
entfernt werden. Verwenden Sie niemals scharfe Metallgegenstände, um das Eis

abzukratzen, da Sie das Gerät sonst beschädigen könnten. Wenn die Eisschicht im
Innenraum sehr dick wird, lassen Sie es das Eis vollständig abtauen.

1 Ziehen Sie den Stecker aus der Steckdose;
2 Entnehmen Sie alle Lebensmittel und bewahren Sie sie an einem kühlen Ort auf.
3 Lassen Sie die Tür offen und stellen Sie eine Tropfschale oder Schüssel unter das

Gerät, um das Abtauwasser zu sammeln.
4 Wenn das Eis komplett abgetaut ist, trocknen Sie den Innenraum gründlich ab.
5 Stecken Sie den Stecker dann wieder in die Steckdose und starten Sie das Gerät.

FEHLERSUCHE UND FEHLERBEHEBUNG

Problem Mögliche Ursache Lösungsansatz

Das Gerät läuft

nicht.

Das Gerä kühlt

zu stark.

Die Lebensmittel

sind zu warm.

Ungewöhnliche

Geräusche.

Kein Strom. Stecken Sie den Stecker ein.

Die Sicherung ist kaputt. Ersetzen Sie die Sicherung.

Die Steckdose ist kaputt. Stecken Sie das Gerät in eine

andere Steckdose.

Der Thermostat steht auf MAX. Drehen Sie die Temperatur auf

NORMAL oder MIN.

Die Temperatur ist nicht richtig

eingestellt.

Die Tür stand zu lange offen. Öffnen Sie die Tür so kurz wie

Es wurde eine große
Menge Lebensmittel in den
Kühlschrank gelegt.

Das Gerät steht in der Nähe

einer Wärmequellen.

Das Gerät steht nicht gerade. Gleichen Sie Unebenheiten mit

Das Gerät berührt Wände

oder andere Flächen.

Ein Gegenstand im Innern des
Geräts berührt eine Wand.

Stellen Sie die Temperatur
richtig ein.

möglich.

Wählen Sie kurzzeitig eine
niedrigere Temperatur.

Stellen Sie das Gerät nicht
neben Wärmequellen.

den verstellbaren Füßen aus.

Achten Sie darauf, dass das
Gerät frei steht.

Achten Sie darauf, dass die
Lebensmittel auf den Ablagen
keine Wände berühren.

12

HINWEISE ZUR ENTSORGUNG

Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen

Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht

über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer

Mitmenschen vor möglichen negativen Konsequenzen

geschützt. Materialrecycling hilft, den Verbrauch von

Rohstoffen zu verringern.

DE

13

Dear Customer,

Congratulations on purchasing this equipment. Please read this manual carefully and
take care of the following hints to avoid damages. Any failure caused by ignoring the
mentioned items and cautions mentioned in the instruction manual are not covered by
our warranty and any liability.

CONTENT

Safety Instructions16
Product Description18
Installation19
Operation22
Care and Cleaning23
Troubleshooting24
Hints on Disposal25

TECHNICAL DATA

Item number 10032195, 10032196, 10032853

Power supply 220-240 V ~ 50-60 Hz

DECLARATION OF CONFORMITY

EN

Producer:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.

This product is conform to the following European
Directives:

2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
643/2009/EC (ErP)
1060/2010/EU (ErP)

15

EN

SAFETY INSTRUCTIONS

• Check that the voltage of the power supply in your home is the same as the voltage

shown on the rating label of this product.

• This device may be only used by children 8 years old or older and persons with limited

physical, sensory and mental capabilities and / or lack of experience and knowledge,

provided that they have been instructed in use of the device by a responsible person who

understands the associated risks.

• Keep ventilation opening, in the appliance enclosure or in the built-in structure,

clear of obstruction.

• Do not use mechanical devices or other means to accelerate the defrosting process,

other than those recommended by the manufacturer.

• Do not use electrical appliances inside the food storage compartments of the

appliance, unless they are of the type recommended by the manufacturer.

• Do not damage the refrigerant circuit.

• If the supply cord is damaged, it must be replaced by the manufacturer or its service

agent or a similarly qualied person in order to avoid a hazard.

• It is recommended to check regularly the supply cord for any sign of possible

deterioration, and the appliance should not be used if the cable is damaged.

• To avoid injury or death from electrical shock, do not operate the appliance with

wet hands, while standing on a wet surface.

• It is not recommended to use this refrigerator with an extension cord or power

board. Please ensure that the appliance is plugged directly into the electrical outlet.

• When positioning the appliance, ensure that there is at least a 5 cm clearance at

the sides and a 10 cm clearance at the back as this is the main outlet for heat. This

will allow for adequate ventilation.

• Do not place hot food or drink into the refrigerator before it cools down to room temperature.

• Close the door immediately after putting in any items so the inside temperature will

not rise dramatically.

• Keep appliance away from any heat source or direct sunlight.

• To x stably, the appliance must be placed on a at and solid surface. It should not

be laid on any soft material.

• Do not place any other appliance on top of the refrigerator, and do not wet it.

• Do not store something like ether, methanol, gasoline, which is easy to evaporate

burn or explode.

• Do not use outdoors or in wet conditions.

• Never pull the cord to disconnect it from the outlet. Grasp the plug and pull it from

the outlet.

• Keep the cord away from heated surfaces.

• This appliance has been incorporated with a grounded plug. Please ensure the wall

outlet in your house is well earthed.

• Connect your refrigerator to an independent electrical socket and use a safe

ground wire.

• Defrost the freezer at least once a month because too much frost may affect refrigeration.

• Turn on electricity only 5 minutes later after electricity goes off. Otherwise, the

compressor may be damaged.

16

Special Notes

• Children between the ages of 3 and 8 are allowed to  ll refrigerators with food and
remove food.

• When positioning the unit, make sure that the power cord is not pinched or
damaged.

• Make sure that there are no multiple sockets or power supplies on the back of the
unit.

To avoid contamination of food, please follow the instructions below:

• A prolonged opening of the door can lead to a signi cant rise in temperature in the
compartments of the appliance.

• Regularly clean surfaces that may come into contact with food. Clean the water
drain regularly.

• Store raw meat and  sh in suitable containers in the refrigerator so that meat and

 sh do not come into contact with or drip on other foods.

Notes on the freezer compartments

• Two-star freezer compartments are suitable for storing pre-frozen foods, storing or
making ice cream and making ice cubes.

• One-, two- and three-star freezer compartments are not suitable for freezing fresh
food.

• If the refrigerator remains empty for an extended period, turn it off, defrost it, clean
it, dry it and leave the door open to prevent mould from forming in the appliance.

WARNING

When using, servicing and disposing of the unit, pay attention to the left
symbol on the rear of the unit or on the compressor. This symbol warns

of possible  res. There are  ammable substances in the refrigerant lines
and in the compressor. Keep the appliance away from sources of  re

during use, maintenance and disposal.

EN

17

EN

PRODUCT DESCRIPTION

Shelf

Levelling

Feet

Thermostat

Rear Side

18

INSTALLATION

Reverse Door

Tool required: Philips screwdriver, Flat bladed screwdriver, hexagonal spanner.

• Ensure the unit is unplugged and empty.

• To take the door off, it is necessary to tilt the unit backwards. You should rest the unit
on something solid so that it will not slip during the door removing process.

• All parts removed must be saved to do the reinstallation of the door.

• Do not lay the unit at as this may damage the coolant system.

• It’s better that 2 people handle the unit during assembly.

1 2 3

EN

Carefully remove the top

hinge cover with a at

screw driver.

Unscrew the top hinge

with a philiphs screw
driver.

Remove the hole cover

with a at screw driver.

19

EN

4 5

Move th e core cover
from left side to right
side. And then Iift the
upper door and place
it on a padded surface
to prevent it from
scratching.

6 7 8

Install the hinge at left
side and foot base at
right side. Then screw
two leveling feet with
their orig in al parts.

Lie down the rear of cabinet on a soft pad. And

unscrew the bottom hinge and leveling foot. Unscrew

and remove the bottom hinge pin, turn the bracket
over and replace it.

Install the upper door
with the upper hinge.

Clap in the hinge cover
and hole cover on the
top of unit.

20

Install door external handle (if external handle is present)

Rear spacer

Screw the rear spacers at the rear of the unit.

Space Requirement

• Keep enough space of door open.

• Keep at least 50 mm gap at two sides.

• To level the unit adjust the two levelIing feet at front of the unit. If the unit is not level,
the doors and magnetic seal alignments will not be covered properly.

EN

21

EN

OPERATION

Before rst Use

Before using the appliance for the rst time, wash the interior and all internal accessories

with lukewarm water and some neutral soap so as to remove the typical smell of a
brand new product, then dry thoroughly.

Temperature Setting

• Plug on your appliance. The internal
temperature is controlled by a
thermostat. There are 3 settings MIN,
NORMAL and MAX. MIN is warmest
setting and MAX is coldest setting.

• The appliance may not operate at
the correct temperature if it is in a
particularly hot or if you open the
door often.

Freezing fresh food

• The freezer compartment is suitable for freezing fresh food and storing frozen and
deep-frozen food for a long time.

• Place the fresh food to be frozen in the bottom compartment.

• The maximum amount of food that can be frozen in 24 hours is specied on the
rating plate.

• The freezing process lasts 24 hours: during this period do not add other food to be
frozen.

22

Storing frozen food

When rst starting-up or after a period out of use, before putting the product in the

compartment let the appliance run at least 2 hours on the higher settings.

NOTE: In the event of accidental defrosting, for example the power has been off for
longer than the value shown in the technical characteristics chart under “rising time”,
the defrosted food must be consumed quickly or cooked immediately and then re-

frozen (after cooked).

Thawing

Deep-frozen or frozen food, prior to be used, can be thawed in the fridge compartment

or at room temperature, depending on the time available for this operation.
Small pieces may even be cooked still frozen, directly from the freezer. In this case,
cooking will take longer.

CARE AND CLEANING

For hygienic reasons the appliance interior, including interior accessories, should be
cleaned regularly.

CAUTION

Danger of electrical shock! Before cleaning switch the appliance off

and remove the plug from the mains, or switch off or turn out the circuit
breaker or fuse.

• Never clean the appliance with a steam cleaner. Moisture could accumulate in

electrical components, danger of electrical shock!

• Hot vapors can lead to the damage of plastic parts. The appliance must be dry
before it is placed back into service.

• Ethereal oils and organic solvents can attack plastic parts, e.g. lemon juice or the

juice form orange peel, butyric acid, cleanser that contain acetic acid. Do not allow

such substances to come into contact the appliance parts.

• Do not use any abrasive cleaners.

• Clean the appliance and the interior accessories with a cloth and lukewarm water.
After cleaning wipe with fresh water and rub dry.

• After everything is dry place appliance back into service.

EN

23

EN

Defrosting of the freezer

The freezer compartment, however, will become progressively covered with frost. This
should be removed. Never use sharp metal tools to scrape off frost from the evaporator
as you could damage it. However, when the ice becomes very thick on the inner liner,
complete defrosting should be carried out as fellows:

1 Pull out the plug from the socket.
2 Remove all stored food and put it in a cool place.
3 Keep the door open, and placing a basin underneath of the appliance to collect the

defrost water.
4 When defrosting is completed, dry the interior thoroughly.
5 Replace the plug in the power socket to run the appliance again.

TROUBLESHOOTING

Problem Possible Cause Suggested Solution

Appliance does
not work

Appliance cools
too much

The food is too
warm.

Unusual noises Appliance is not level. Re-adjust the feet.

Mains plug is not plugged in
or is loose

Fuse has blown or is defective Check fuse, replace if

Socket is defective Mains malfunctions are to be

Temperature is set too cold. Turn the temperature to a

Temperature is not properly
adjusted.

Door was open for an

extended period.

A large quantity of warm food
was placed in the appliance

within the last 24 hours.

The appliance is near a heat
source.

The appliance is touching the
wall or other objects.

A component, e.g. a pipe, on
the rear of the appliance is
touching another part of the
appliance or the wall.

Insert mains plug.

necessary.

corrected by an electrician.

warmer setting.

Please look in the initial
Temperature Setting section.

Open the door only as long as
necessary.

Turn the temperature regulation
to a colder setting temporarily.

Please look in the installation
location section.

Move the appliance slightly.

If necessary, carefully bend the
component out of the way.

24

HINTS ON DISPOSAL

According to the European waste regulation 2012/19/
EU this symbol on the product or on its packaging indicates

that this product may not be treated as household waste.
Instead it should be taken to the appropriate collection point
for the recycling of electrical and electronic equipment. By
ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment
and human health, which could otherwise be caused by
inappropriate waste handling of this product. For more
detailled information about recycling of this product, please
contact your local council or your household waste disposal
service.

EN

25

Estimado cliente:

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual

y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños.
La empresa no se responsabiliza de los daños ocasionados por un uso indebido del

producto o por haber desatendido las indicaciones de seguridad.

ÍNDICE DE CONTENIDOS

Indicaciones de seguridad28
Descripción del aparato 30
Instalación 31
Utilización 34
Limpieza y cuidado 35
Detección y resolución de problemas 36
Retirada del aparato37

DATOS TÉCNICOS

Número de artículo 10032195, 10032196, 10032853

Suministro eléctrico 220-240 V - 50-60 Hz

DECLARACIÓN DE CONFORMIDAD

ES

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín (Alemania).

Este producto cumple con las siguientes directivas
europeas:

2014/30/UE (EMC)
2014/35/UE (baja tensión)
2011/65/UE (refundición RoHS)
643/2009/CE (ErP)
1060/2010/UE (ErP)

27

ES

INDICACIONES DE SEGURIDAD

• Antes de utilizar el aparato, compruebe la tensión en la placa técnica del mismo.

Conecte el aparato solamente a tomas de corriente que se adecuen a la tensión

del mismo.

• Este aparato puede ser utilizado por niños mayores de 8 años y personas con

discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y

conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y

comprendan los peligros y riesgos asociados.

• Asegúrese de que todos los oricios de ventilación estén libres y límpielos

regularmente.

• No utilice dispositivos mecánicos para acelerar el proceso de descongelación.

• No introduzca en la frigoríco dispositivos eléctricos, como máquinas de cubitos

de hielo.

• Asegúrese de no dañar el sistema de refrigeración.

• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por

el fabricante, un servicio técnico autorizado o una persona igualmente cualicada.

• Compruebe regularmente el cable de alimentación. No utilice el aparato con el

cable de alimentación dañado.

• No toque el aparato, el enchufe ni el cable de alimentación con las manos

mojadas.

• Si puede evitarlo, no utilice cables alargadores. Si a pesar de ello es necesaria

su utilización, asegúrese de que el valor en amperios del aparato conectado no

supere el valor máximo de amperios de cable de alimentación.

• Deje al menos una distancia de 5 cm hacia los lados y 10 cm hacia atrás para que

el aire circule correctamente.

• No introduzca alimentos calientes dentro del aparato. Deje que se enfríen primero

hasta la temperatura ambiente.

• Cierre la puerta lo más rápido posible después de añadir los alimentos para evitar

que se escape el frío.

• Coloque el aparato en una supercie sólida, plana y estable. No coloque el

aparato sobre una supercie blanda, como una alfombra.

• No coloque objetos sobre el aparato.

• No almacene sustancias altamente explosivas dentro del aparato.

• No utilice el aparato al aire libre.

• Para desconectar el aparato no tire del cable, sino del cuerpo del enchufe.

• Asegúrese de que el cable de alimentación no entre en contacto con supercies

calientes.

• Conecte el aparato solamente a tomas de corriente con toma de tierra.

• No conecte el aparato a tomas de corriente en la que ya se encuentren

conectados otros dispositivos.

• Descongele el aparato con frecuencia.

• Cuando el frigoríco se apague o se produzca un corte de luz, espere 5 minutos

antes de volver a encenderlo; de lo contrario, el compresor podría sufrir daños.

28

Advertencias especiales

• A los niños de entre 3 y 8 años de edad se les permite llenar los refrigeradores con
comida y retirar la comida.

• Asegúrese de que al instalar el aparato, el cable no se quede atrapado ni sufra daños.

• Asegúrese de que no existan bases múltiples o fuentes de alimentación en la parte
trasera del aparato.

Para evitar contaminación de alimentos, siga estas instrucciones:

• Mantener la puerta abierta durante mucho tiempo puede conllevar un aumento de
temperatura en los compartimentos del aparato.

• Limpie con regularidad las super cies que pueden entrar en contacto con
alimentos. Limpie regularmente el desagüe.

• Si el aparato incluye un depósito de agua, límpielo si no ha utilizado el aparato

durante 48 horas. Enjuague el depósito si no ha extraído agua en 5 días.

• Guarde la carne y el pescado crudos en recipientes apropiados en el frigorí co
para que la carne y el pescado no entren en contacto con otros alimentos ni
goteen sobre ellos.

Indicaciones relacionadas con los compartimentos de congelación

• Los congeladores de dos estrellas son aptos para guardar alimentos
precongelados, almacenar o preparar helado y fabricar cubitos de hielo.

• Los congeladores de una, dos y tres estrellas no son aptos para congelar alimentos
frescos.

• Si el refrigerador permanece vacío durante un periodo de tiempo prolongado,
apáguelo, deje que se descongele, límpielo, séquelo y deje la puerta abierta para
que no se forma moho en el interior.

ES

ADVERTENCIA

Durante el uso, mantenimiento y eliminación del aparato, tenga en cuenta

el símbolo de la izquierda que se encuentra en la parte trasera o en el
compresor del aparato. Este símbolo advierte de posibles incendios. Las
tuberías de refrigeración y el compresor contienen sustancias combustibles.
Mantenga el aparato alejado de fuentes de ignición durante su uso,
mantenimiento y eliminación.

29

ES

DESCRIPCIÓN DEL APARATO

Balda

Patas

ajustables

Termostato

Parte trasera

30

INSTALACIÓN

Cómo revertir la puerta

Herramientas necesarias: Destornillador plano, destornillador de estrella, llave

hexagonal

• Asegúrese de que el suministro eléctrico esté desconectado.

• Incline el aparato ligeramente hacia atrás y apóyelo sobre una pared sólida.

• Conserve todas las piezas para la posterior instalación.

• No coloque el aparato directamente sobre el suelo, pues el sistema de

refrigeración podría verse dañado.

• Al retirar las puertas y al volver a instalarlas, pida ayuda a otra persona.

1 2 3

ES

Retire con cuidado la
cubierta superior.

Suelte la bisagra con
un destornillador de
estrella.

Retire la cubierta
del otro lado con el
destornillador plano.

31

ES

4 5

Fije la cubierta en
la parte superior de
la puerta en el otro

extremo. Desmonte la

puerta y colóquela sobre

una supercie blanda.

6 7 8

Fije la bisagra inferior y
una de las patas al otro
lado. Fije la segunda
pata en el lado donde se
encontraba la bisagra.

Tumbe el aparato con cuidado con la parte trasera

sobre una supercie blanda. Desatornille la bisagra
inferior y la pata ajustable delantera. Desatornille el
pin de la bisagra, voltee esta última y vuelva a jar

el pin.

Fije la puerta superior y
la bisagra superior.

Por último, coloque de
nuevo ambas cubiertas.

32

Cómo jar un asa de puerta externa (si está disponible)

Separador

Atornille el separador en la parte trasera del aparato.

Indicaciones para la ubicación

• Coloque el aparato de tal modo que la puerta se pueda abrir por completo.

• Deje una distancia de 5 cm a los laterales del aparato.

• Salve las irregularidades de la supercie con las patas ajustables para que el

aparato se encuentre siempre recto. De lo contrario, es posible que la puerta

magnética no se cierre correctamente.

ES

33

ES

UTILIZACIÓN

Antes del primer uso

Antes de utilizar el aparato por primera vez, limpie el interior y todas las piezas
interiores con agua tibia y un poco de limpiador neutro. Seque las piezas

completamente. Importante: No utilice productos de limpieza abrasivos, podrían dañar
la supercie del aparato.

Congurar el termostato

• Conecte el enchufe a la toma de
corriente. La temperatura interior
puede ajustarse mediante el
termostato. Encontrará tres opciones:
MIN, NORMAL y MAX, siendo MAX
el ajuste más frío.

• Un entorno muy cálido o una
apertura frecuente de la puerta
puede provocar que el congelador

no enfríe lo suciente.

Congelar alimentos

• El congelador es apto para congelar alimentos frescos y almacenar alimentos
ultracongelados durante un periodo prolongado de tiempo.

• Congele los alimentos frescos en el compartimento inferior.

• La cantidad máxima de alimentos que puede congelar en 24 horas está indicada
en la placa técnica del aparato.

• El proceso de congelación dura 24 horas. Durante este tiempo, no introduzca más
alimentos.

34

Conservación de alimentos congelados

Si utiliza el aparato por primera vez o después de un periodo de tiempo prolongado,
déjelo en marcha al menos durante 2 horas a una potencia elevada antes de introducir
ningún alimento.

NOTA: Si se produce un corte de luz prolongado y los alimentos se descongelan,
consúmalos inmediatamente. No vuelva a congelar los alimentos de nuevo.

Descongelar

Los alimentos ultracongelados o congelados pueden descongelarse en el frigorí co o

a temperatura ambiente antes de su consumo dependiendo de la rapidez con la que

los necesite. Los pedazos más pequeños incluso pueden cocinarse congelados. En este

caso, el tiempo de cocción será mayor.

LIMPIEZA Y CUIDADO

Por motivos de higiene, deberá limpiar el interior del aparato regularmente, incluidos
todos sus accesorios.

ATENCIÓN

Riesgo de lesiones. Apague el aparato y desconecte el enchufe de la
toma de corriente antes de limpiarlo para evitar descargas eléctricas.

• No limpie el aparato con una vaporeta. La humedad puede acumularse en los
componentes electrónicos y aumentar el riesgo de una descarga eléctrica. Los

vapores calientes pueden dañar el aparato y sus super cies.

• El aparato debe estar seco antes de volver a ponerlo en marcha.

• No limpie el aparato con aceites etéreos ni disolventes orgánicos, podrían dañar
las piezas de plástico. Entre estos se encuentra el zumo de limón, el ácido búrido
o productos de limpieza que contengan ácido acético. Cerciórese de que las
sustancias mencionadas no entren en contacto con las piezas del aparato.

• No utilice productos abrasivos.

• Limpie el aparato y el interior con un paño y agua tibia. Lave todas las piezas con
agua fresca después de la limpieza y deje que se sequen.

• Vuelva a poner en marcha el aparato cuando se haya secado completamente.

ES

35

ES

Descongelar el congelador

En el congelador se acumula con el tiempo hielo en las paredes. El hielo debe
eliminarse con regularidad. Nunca utilice objetos metálicos puntiagudos para rascar

el hielo, pues de lo contrario el aparato puede verse dañado. Si la capa de hielo en el

interior es muy gruesa, deje que el hielo se derrita por completo.

1 Desconecte el enchufe de la toma de corriente;
2 Extraiga todos los alimentos y consérvelos en un lugar fresco.
3 Deje la puerta abierta y coloque un recipiente debajo del aparato para recoger el

agua generada.
4 Cuando el congelador se haya descongelado, seque su interior por completo.
5 Vuelva a conectar el enchufe a la toma de corriente y encienda el aparato de nuevo.

DETECCIÓN Y RESOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución propuesta

El aparato no
funciona.

El aparato
enfría
demasiado.

Los alimentos
están
demasiado
calientes.

Sonidos

extraños.

No hay electricidad. Conecte el enchufe.

El fusible está fundido. Sustituya el fusible.

La toma de corriente no
funciona.

El termostato se sitúa en MAX. Gire el termostato hasta el nivel

La temperatura no se ha
ajustado correctamente.

La puerta se ha abierto durante
demasiado tiempo.

Se ha introducido una gran
cantidad de alimentos en el

frigoríco.

El aparato está colocado cerca
de una fuente de calor.

El aparato no está recto. Salve las diferencias del

El aparato no toca pareces ni

otras supercies.

Un objeto del interior está

tocando una pared.

Pruebe el aparato con otra
toma de corriente.

NORMAL o MIN.

Congure de nuevo la

temperatura.

Intente mantener la puerta
cerrada el mayor tiempo
posible.

Seleccione una temperatura
más baja durante un periodo
breve de tiempo.

No coloque el aparato cerca
de fuentes de calor.

terreno con ayuda de las patas
ajustables.

Asegúrese de que el aparato
esté en posición vertical.

Asegúrese de que los alimentos
de las baldas no tocan las
paredes.

36

RETIRADA DEL APARATO

Si el aparato lleva adherida la ilustración de la izquierda (el
contenedor de basura tachado) entonces rige la normativa
europea, directiva 2012/19/UE. Este producto no debe

arrojarse a un contenedor de basura común. Infórmese
sobre las leyes territoriales que regulan la recogida separada
de aparatos eléctricos y electrónicos. Respete las leyes
territoriales y no arroje aparatos viejos al cubo de la basura

doméstica. Una retirada de aparatos conforme a las leyes

contribuye a proteger el medio ambiente y a las personas a
su alrededor frente a posibles consecuencias perjudiciales
para la salud. El reciclaje ayuda a reducir el consumo de
materias primas.

ES

37

Cher client,

Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Veuillez lire attentivement
les instructions suivantes de branchement et d’utilisation an d’éviter d’éventuels

dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non­respect des consignes de sécurité et à la mauvaise utilisation de l’appareil.

SOMMAIRE

Consignes de sécurité40
Aperçu de l‘appareil42
Utilisation46
Nettoyage et entretien 47
Identication et résolution des problèmes48
Conseils pour le recyclage49

FICHE TECHNIQUE

Numéro d’article 10032195, 10032196, 10032853

Alimentation 220-240 V ~ 50-60 Hz

DÉCLARATION DE CONFORMITÉ

FR

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Ce produit est conforme aux directives européennes
suivantes :

2014/30/UE (CEM)
2014/35/UE (LVD)
2011/65/UE (RoHS)

39

FR

CONSIGNES DE SÉCURITÉ

• Avant d‘utiliser l‘appareil vériez la tension sur la plaque signalétique. Branchez

l‘appareil sur des prises de tension correspondante uniquement.

• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes

ayant des capacités physiques, sensorielles et mentales limitées et / ou

dénuées d‘expérience et de connaissances, à condition d‘avoir été instruits au

fonctionnement de l‘appareil par une personne responsable et d‘en comprendre les

risques associés.

• Veiller à ce que les ouvertures de ventilation restent dégagées et nettoyez-les

régulièrement.

• N‘utilisez qu‘aucun appareil mécanique pour accélérer le processus de dégivrage.

• Ne placez aucun appareil électrique dans le réfrigérateur comme par exemple une

sorbetière.

• Faites attention à ne pas endommager le circuit réfrigérant.

• Si le câble secteur ou la che sont endommagés, faites-les remplacer par le

fabricant un service professionnel agréé ou une personne de qualication

équivalente.

• Contrôlez régulièrement le bon état du câble secteur. N‘utilisez pas l‘appareil avec

un câble secteur endommagé.

• Ne touchez pas à l‘appareil, à la che de secteur ou au câble avec les mains

mouillées.

• Si possible n‘utilisez aucune rallonge électrique. Si toutefois vous y êtes contraint,

veillez à ce que la puissance de la rallonge soit au moins égale à celle de

l‘appareil.

• Laissez tout autour de l‘appareil au moins 5 cm d‘espace sur les côtés et 10 cm à

l‘arrière pour que l‘air puisse circuler librement.

• Ne placez aucun aliment chaud dans l‘appareil. Laissez-les d‘abord refroidir à

température ambiante.

• Refermer la porte dès que possible après avoir rangé des aliments pour que le froid

ne s‘échappe pas.

• Placez l‘appareil sur un support solide et horizontal Ne le placez pas sur un

support mou, comme un tapis par exemple.

• Ne posez aucun objet sur l‘appareil.

• Ne rangez aucune substance inammable ou explosive dans l‘appareil.

• N‘utilisez pas l‘appareil à l‘extérieur.

• Pour débrancher l’appareil, ne tirez pas sur le câble, mais saisissez toujours le

corps de la che.

• Veillez à ce que le câble secteur ne touche aucune surface chaude.

• Branchez l‘appareil sur une prise de terre uniquement.

• Ne branchez pas l‘appareil sur une prise déjà occupée par d‘autres appareils

culinaires.

• Dégivrez régulièrement le compartiment congélateur.

• Lorsque le réfrigérateur s‘arrête tombe en panne ou quand vous l‘éteignez,

patientez 5 minutes avant de le rallumer pour ne pas risquer d‘endommager le

compresseur.

40

Consignes particulières

• Les enfants âgés de 3 à 8 ans sont autorisés à remplir les réfrigérateurs de
nourriture et à retirer les aliments.

• Lors du positionnement de l‘appareil, assurez-vous que le cordon d‘alimentation ne
soit ni pincé ni endommagé.

• Assurez-vous qu‘il n‘y a pas de prises multiples ou d‘adaptateurs d‘alimentation à

l‘arrière de l‘appareil.

Pour éviter la contamination des aliments, veuillez respecter les instructions suivantes :

• Une ouverture prolongée de la porte peut entraîner une augmentation signi cative
de la température dans les compartiments de l‘appareil.

• Nettoyez régulièrement les surfaces pouvant entrer en contact avec les aliments.

Nettoyez l‘évacuation d‘eau régulièrement.

• Si l‘appareil contient un réservoir d‘eau, nettoyez-le si le réfrigérateur n‘a pas été utilisé

pendant 48 heures. Rincez le réservoir si aucune l‘eau n‘a été retirée depuis 5 jours.

• Conservez la viande et le poisson crus dans des contenants appropriés au

réfrigérateur a n que ni la viande ni le poisson n‘entrent en contact avec d‘autres

aliments ni ne s‘égouttent dessus.

Remarques sur les congélateurs

• Les congélateurs deux étoiles conviennent pour la conservation des aliments congelés,

la conservation ou la fabrication de crème glacée et la fabrication de glaçons.

• Les congélateurs une deux et trois étoiles ne conviennent pas pour congeler des
aliments frais.

• Si le réfrigérateur reste vide pendant une période prolongée, éteignez-le, faites-le
dégivrer, nettoyez-le, séchez-le et laissez la porte ouverte pour empêcher la
formation de moisissures dans l‘appareil.

FR

MISE EN GARDE

Lors de l‘utilisation, de la maintenance et de la mise au rebut de

l‘appareil, respectez le symbole situé à gauche à l‘arrière du

compresseur. Ce symbole signale un risque d‘incendie. Les conduites

de réfrigérant et le compresseur sont des substances in ammables.
Maintenez l‘appareil à l‘écart des sources d‘in ammation pendant

l‘utilisation, la maintenance et le recyclage.

41

FR

APERÇU DE L‘APPAREIL

clayette

pieds réglables

thermostat

face arrière

42

Modication du sens d‘ouverture de la porte

Outils nécessaires : tournevis plat, tournevis cruciforme, clé Allen.

• Assurez-vous que le courant est coupé.

• Inclinez l‘appareil légèrement vers l‘arrière et adossez-le à un mur solide.

• Conservez bien tous les éléments jusqu‘à avoir terminé votre nouvelle installation.

• Ne posez pas l‘appareil au sol car le circuit réfrigérant risquerait d‘être
endommagé.

• Faites-vous aider d‘une seconde personne lorsque vous démontez les portes et
procédez à une nouvelle installation.

1 2 3

FR

Démontez avec

précaution le cache
supérieur.

Desserrez le support

avec un tournevis
cruciforme.

Retirez le cache de
l'autre côté avec un
tournevis plat.

43

FR

4 5

Fixez le cache en haut
de la porte de l'autre
côté. Retirez la porte et
posez-la sur une surface
douce.

6 7 8

Fixez le support inférieur
et l'un des pieds de
l'autre côté. Fixez l'autre
pied sur le côté où se
trouvait auparavant le
support.

Posez l'appareil avec la face arrière sur un support
doux. Dévissez le support inférieur et les pieds
réglables de devant. Dévissez la tige du support,
retournez le support et rexez la tige.

Fixez la porte supérieure
et le support supérieur.

Terminez en réinstallant
les deux caches.

44

Installation de la poignée extérieure (si disponible)

Butées

Vissez les butées à l‘arrière de l‘appareil.

Conseils sur l‘emplacement

• Installez l‘appareil de sorte que les portes puissent s‘ouvrir complètement.

• Laissez au moins 5 cm d‘espace entre l‘appareil et les murs ou d‘autres appareils.

• Compensez les pentes ou inégalités du sol à l‘aide des pieds réglables, pour que
l‘appareil se tienne droit. A défaut, la porte magnétique risque de ne pas bien se
fermer.

FR

45

FR

UTILISATION

Avant la première utilisation

Avant d‘utiliser l‘appareil pour la première fois, essuyez l‘intérieur et tous les éléments
intérieurs à ‚eau tiède avec un peu de nettoyant neutre. Puis séchez soigneusement les

éléments. Important : n‘utilisez aucun produit de nettoyage agressif ou abrasif car ils
pourraient endommager les surfaces.

Réglage du thermostat

• Branchez la che dans la prise.
Vous pouvez régler la température

intérieure à l‘aide du thermostat. 3
réglages sont disponibles : MIN,
NORMAL et MAX, MAX étant le
plus froid.

• Un environnement trop chaud ou
des ouvertures répétées de la porte
peuvent empêcher le réfrigérateur de

refroidir efcacement !

Congélation des aliments

• Le congélateur et à congeler des aliments frais et à conserver des aliments congelés
et surgelés pendant une période prolongée.

• congelez les aliments dans le compartiment le plus bas.

• La quantité maximale d‘aliments pouvant être congelés en 24 heures est indiquée
sur la plaque signalétique.

• Le processus de congélation dure 24 heures. Pendant ce temps, n‘ajoutez pas
d‘autres aliments.

46

Conservation des aliments congelés

Si vous utilisez l‘appareil pour la première fois ou que vous le remettez en marche après

une période prolongée, faites fonctionner l‘appareil 2 heures à puissance maximum
avant d‘y ranger des aliments.

REMARQUE : si une panne de courant prolongée se produit et que les aliments
congelés décongèlent, utilisez-les immédiatement. Ne recongelez pas des aliments

décongelés.

Décongélation

Vous pouvez décongeler les aliments surgelés ou congelés au réfrigérateur ou à

température ambiante avant de les utiliser, en fonction du temps dont vous disposez
pour les décongeler. Les petits morceaux peuvent même être cuits encore congelés,
dans ce cas toutefois, la durée de cuisson est un peu rallongée.

NETTOYAGE ET ENTRETIEN

Pour des raisons d‘hygiène, l‘intérieur doit être nettoyé régulièrement, y compris les

éléments intérieurs.

ATTENTION

Risque de blessure ! Avant le nettoyage, éteignez l‘appareil et
débranchez la  che de la prise pour éviter les risques d‘électrocution.

• Ne nettoyez jamais l‘appareil avec un nettoyeur vapeur. L‘humidité peut

s‘accumuler sur les pièces électriques et augmenter le risque d‘électrocution ! La

vapeur chaude peut endommager l‘appareil et les surfaces.

• L‘appareil doit être sec avant d‘être remis en marche.

• Ne nettoyez jamais l‘appareil avec des huiles essentielles ni des solvants
organiques, ils peuvent attaquer les parties en plastique. Font partie de ces
produits le jus de citron, l’acide butyrique ou les produits qui contiennent de l’acide

acétique. Ne mettez pas ces produits en contact avec les pièces de l’appareil.

• N‘utilisez aucun produit abrasif.

• Nettoyez l‘appareil et ses accessoires intérieurs avec un chiffon et de l‘eau tiède.

Après le nettoyage, rincez toutes les pièces à l‘eau claire et faites-les sécher.

• Ne remettez l‘appareil en marche que lorsque tous les éléments sont secs.

FR

47

FR

Dégivrage du congélateur

Avec le temps, la glace et le givre s‘accumulent sur les parois du congélateur. Il convient

de retirer cette glace régulièrement. N‘utilisez jamais d‘objets métalliques pointus pour
gratter la glace car ils pourraient endommager l‘appareil. Si la couche de glace est très
épaisse, faites fondre la glace complètement.

1 Débranchez la che de la prise.
2 Retirez tous les aliments et conservez-les dans u endroit frais.
3 Laissez la porte ouverte et placez une bassine ou cuvette sous l‘appareil pour

récupérer l‘eau de décongélation.

4 Lorsque la glace a ni de fondre, séchez soigneusement l‘intérieur de l‘appareil.
5 Rebranchez la che dans la prise et rallumez l‘appareil.

IDENTIFICATION ET RÉSOLUTION DES
PROBLÈMES

Problème Cause possible Solution

L'appareil ne
fonctionne pas.

L'appareil
refroidit trop.

Les aliments sont
trop chauds.

Bruits
inhabituels.

Pas de courant. Branchez la che.

Le fusible est hors service. Remplacez le fusible.

La prise est hors service. Branchez l'appareil dans une

autre prise.

Le thermostat est réglé sur
MAX.

La température est mal réglée. Réglez convenablement la

La porte a été trop longtemps
ouverte.

Es vous avez placé une
grande quantité d'aliments au
congélateur.

L'appareil est proche d'une
source de chaleur.

L'appareil n'est pas bien droit. Compensez les inégalités à

L'appareil touche un mur ou
une autre surface.

Un objet à l'intérieur de

l'appareil touche une paroi.

Réglez la température sur
NORMAL ou MIN.

température.

Ouvrez la porte le moins
possible.

Choisissez temporairement une
température plus basse.

Ne placez pas l'appareil près

d'une source de chaleur.

l'aide des pieds réglables.

Veillez à ce que l'appareil soit

posé librement.

Veillez à ce que les aliments

sur les clayettes ne touchent
aucune paroi.

48

CONSEILS POUR LE RECYCLAGE

Le pictogramme ci-contre apposé sur le produit signie que
la directive européenne 2012/19/UE s‘applique (poubelle
à roues barrée d’une croix). Ces produits ne peuvent être

jetés dans les poubelles domestiques courantes. Renseignez-

vous concernant les règles appliquées pour la collecte

d’appareils électriques et électroniques. Conformez-vous
aux réglementations locales et ne jetez pas vos anciens

produits avec les ordures ménagères. Le respect des règles

de recyclage des vieux produits aide à la protection de
l’environnement et de la santé de votre entourage contre
les conséquences négatives possibles. Le recyclage des

matériaux aide à réduire l’utilisation des matières premières.

FR

49

Gentile cliente,

La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere
attentamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Si declina
ogni responsabilità per danni derivati da una mancata osservazione delle avvertenze di
sicurezza e da un uso improprio del dispositivo.

INDICE

Avvertenze di sicurezza52
Descrizione del prodotto54
Installazione55
Utilizzo58
Pulizia e manutenzione 59
Ricerca e risoluzione dei problemi60
Smaltimento61

DATI TECNICI

Articolo numero 10032195, 10032196, 10032853

Alimentazione 220-240 V ~ 50-60 Hz

DICHIARAZIONE DI CONFORMITÀ

IT

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Questo prodotto è conforme alle seguenti direttive
europee:

2014/30/UE (EMC)
2014/35/UE (LVD)
2011/65/UE (RoHS)
643/2009/CE (ErP)
1060/2010/UE (ErP)

51

IT

AVVERTENZE DI SICUREZZA

• Prima dell‘uso, controllare la tensione sulla targhetta del dispositivo. Collegare il
dispositivo solo ad una presa che corrisponde alla tensione indicata.

• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da

persone con limitate capacità siche e psichiche o con conoscenza ed esperienza

limitate, solo se sono stati istruiti sulle modalità d’uso e comprendono i rischi e i
pericoli connessi.

• Assicurarsi che l‘apertura di ventilazione non sia ostruita e pulirla regolarmente.

• Non utilizzare apparecchi meccanici per accelerare il processo di sbrinamento.

• Non introdurre nel frigorifero apparecchi elettrici, come ad esempio macchine per
il ghiaccio.

• Fare attenzione a non danneggiare il circuito del liquido refrigerante.

• Se il cavo o la spina di alimentazione sono danneggiati, farli sostituire dal

produttore, da un tecnico specializzato o da un soggetto qualicato.

• Controllare regolarmente che il cavo di alimentazione non sia danneggiato. Non

utilizzare il dispositivo se il cavo di alimentazione è danneggiato.

• Non toccare il dispositivo, la spina e il cavo di alimentazione con le mani bagnate.

• Non utilizzare prolunghe. Tuttavia se l´utilizzo di una prolunga dovesse essere
necessario, assicurarsi che i valori ampere del dispositivo collegato non superino i
valori ampere massimi del cavo di alimentazione.

• Lasciare almeno 5 cm di spazio libero intorno al dispositivo e 10 cm sul retro

afnché l´aria possa circolare liberamente.

• Non introdurre alimenti caldi nel dispositivo. Far raffreddare gli alimenti a
temperatura ambiente.

• Chiudere lo sportello il prima possibile dopo aver introdotto gli alimenti.

• Posizionare il dispositivo su una supercie stabile. Non collocare il dispositivo su

una supercie morbida, ad esempio su un tappeto.

• Non collocare oggetti sul dispositivo.

• Non conservare sostanze inammabili o esplosive all´interno del dispositivo.

• Non utilizzare il dispositivo all‘aperto.

• Non staccare la spina tirando il cavo di alimentazione, bensì afferrare la spina alla
base.

• Assicurarsi che il cavo di alimentazione non tocchi superci calde.

• Collegare il dispositivo solo a prese dotate di messa a terra.

• Non collegare il dispositivo ad una pressa alla quale sono già collegati altri
apparecchi.

• Sbrinare regolarmente il congelatore.

• In caso di spegnimento o di mancanza di corrente, attendere 5 minuti prima di
riaccendere il dispositivo. In caso contrario il compressore potrebbe danneggiarsi.

52

Avvertenze particolari

• I bambini di età compresa tra i 3 e gli 8 anni possono introdurre gli alimenti nei
frigoriferi e toglierli.

• Durante il posizionamento, assicurarsi di non schiacciare o rovinare il cavo di
alimentazione.

• Assicurarsi che non ci siano ciabatte multipresa o alimentatori sul retro del
dispositivo.

Per evitare la contaminazione di alimenti, seguire queste indicazioni:

• Se lo sportello resta aperto a lungo, si veri ca un signi cativo aumento della
temperatura nei vani del dispositivo.

• Pulire regolarmente le super ci che entrano in contatto con gli alimenti. Pulire
regolarmente lo scarico dell’acqua.

• Se il dispositivo include un serbatoio, pulirlo se il dispositivo non è stato utilizzato

per 48 ore. Sciacquare il serbatoio se non è stata tolta acqua per 5 giorni.

• Conservare carne e pesce nel frigorifero in contenitori adatti, in modo che non
entrino in contatto con altri alimenti e non ci gocciolino sopra.

Avvertenze per i vani freezer

• I freezer a due stelle sono adatti alla conservazione di alimenti presurgelati, a
conservare o produrre gelato e a produrre cubetti di ghiaccio.

• I freezer a una, due e tre stelle non sono adatti al congelamento di alimenti freschi.

• Se il frigorifero resta vuoto per lungo tempo, spegnerlo, sbrinarlo, pulirlo,
asciugarlo e lasciare lo sportello aperto in modo che non si formi muffa all’interno.

IT

AVVERTENZA

Durante l’utilizzo, la manutenzione e lo smaltimento del dispositivo,

fare attenzione al simbolo a sinistra, che si trova sul retro o sul
compressore del dispositivo. Questo simbolo avverte di eventuali
incendi. Nei condotti del refrigerante e nel compressore si trovano

sostanze in ammabili. Tenere il dispositivo lontano da fonti di  amma

libera durante utilizzo, manutenzione e smaltimento.

53

IT

DESCRIZIONE DEL PRODOTTO

Ripiano

Piedi regolabili

Termostato

Retro

54

INSTALLAZIONE

Invertire il lato di apertura dello sportello

Attrezzi necessari: cacciavite piatto, cacciavite a croce, chiave esagonale.

• Assicurarsi di aver staccato la corrente.

• Inclinare leggermente il dispositivo all‘indietro e appoggiarlo contro una parete
solida.

• Conservare tutti i componenti per la nuova installazione.

• Non mettere il dispositivo in posizione orizzontale, altrimenti il circuito di
raffreddamento potrebbe danneggiarsi.

• Servirsi di un aiutante per rimuovere gli sportelli e per la reinstallazione.

1 2 3

IT

Rimuovere con cautela il
coperchio superiore.

Svitare il cardine con un
cacciavite a croce.

Rimuovere il coperchio
sull´altro lato con il
cacciavite piatto.

55

IT

4 5

Fissare il coperchio
in alto sullo sportello
sull´altro lato.
Rimuovere lo sportello
e posizionarlo su una

supercie morbida.

6 7 8

Fissare il cardine
inferiore e uno dei piedi
sull´altro lato. Fissare il
secondo piede sul lato
dove prima era situato il
cardine.

Poggiare il dispositivo sul retro su una supercie

morbida. Svitare il cardine inferiore e i piedi
regolabili anteriori. Svitare il perno sul cardine,

ruotare il cardine e ssare di nuovo il perno.

Fissare lo sportello
superiore e il cardine
superiore.

Inne mettere di nuovo

entrambi i coperchi.

56

Fissare l´impugnatura esterna (se presente)

Distanziatore

Avvitare i distanziatori sul retro del dispositivo.

Note sull´installazione

• Posizionare il dispositivo in modo da aprire completamente gli sportelli.

• Lasciare ai lati almeno 5 cm di spazio libero con le pareti o con altri apparecchi.

• Compensare eventuali dislivelli con i piedi regolabili in modo che il dispositivo
sia stabile. In caso contrario, lo sportello magnetico potrebbe non chiudersi
correttamente.

IT

57

IT

UTILIZZO

Avvertenze per il primo utilizzo

Prima di utilizzare il dispositivo per la prima volta, lavare la parte interna e tutti i
componenti interni con acqua tiepida e con un po‘ di detersivo non aggressivo.
In seguito asciugare con cura i componenti. Importante: non utilizzare detergenti

aggressivi o prodotti abrasivi poiché potrebbero danneggiare le superci.

Impostare il termostato

• Inserire la spina nella presa.
Impostare la temperatura interna
con il termostato. Sono disponibili
3 impostazioni: MIN, NORMAL e

MAX, dove MAX è l‘impostazione

più fredda.

• Gli ambienti troppo caldi o l‘apertura
troppo frequente dello sportello
possono comportare che il frigorifero

non raffreddi in maniera efciente!

Congelare gli alimenti

• Il congelatore è adatto per il congelamento di alimenti freschi e per la
conservazione di alimenti surgelati anche a lungo.

• Congelare gli alimenti freschi nel vano inferiore.

• La quantità massima di alimenti che può essere congelata in 24 ore è indicata sulla

targhetta identicativa.

• Il processo di congelamento dura 24 ore. Non aggiungere alimenti durante questo
lasso di tempo.

58

Conservare gli alimenti surgelati

Se si utilizza il dispositivo per la prima volta o se lo si utilizza dopo un lungo periodo
di inutilizzo, lasciare in funzione il dispositivo per almeno 2 ore ad un‘impostazione
elevata prima di introdurre gli alimenti.

NOTA: se a seguito di mancanza di corrente i cibi surgelati dovessero scongelarsi,
consumarli immediatamente. Non congelare di nuovo gli alimenti già scongelati.

Scongelamento

Gli alimenti surgelati possono essere scongelati a temperatura ambiente prima di essere
consumati in frigorifero. Alimenti piccoli possono essere cotti ancora congelati. In questo
caso tenere presente che il tempo di cottura sarà maggiore.

PULIZIA E MANUTENZIONE

Per motivi igienici, la parte interna, compresi gli accessori interni, devono essere puliti
regolarmente.

ATTENZIONE

Pericolo di infortuni! Prima di pulire il dispositivo, spegnerlo e staccare

la spina dalla presa per evitare scosse elettriche.

• Non pulire mai il dispositivo con un´idropulitrice. L‘umidità può accumularsi

nei componenti elettrici e aumentare il rischio di scosse elettriche! I vapori caldi

possono danneggiare il dispositivo.

• Assicurarsi che il dispositivo sia asciutto prima di metterlo di nuovo in funzione.

• Non pulire il dispositivo con olii essenziali e solventi organici che possono
danneggiare le parti in plastica. Questi includono il succo di limone, l´acido
butirrico o detergenti che contengono acido acetico. Queste sostanze non devono
venire a contatto con i componenti del dispositivo.

• Non utilizzare detergenti abrasivi.

• Pulire il dispositivo e gli accessori interni con un panno e con acqua tiepida. Pulire
tutti i componenti con acqua e lasciare asciugare.

• Mettere il dispositivo in funzione solo quando tutti i componenti sono asciutti

IT

59

IT

Sbrinare il congelatore

Nel congelatore si accumula ghiaccio sulle pareti. Il ghiaccio deve essere rimosso
regolarmente. Non usare mai oggetti metallici appuntiti per rimuovere il ghiaccio, in
quanto potrebbero danneggiare il dispositivo. Se lo strato di ghiaccio all‘interno diventa
molto spesso, far scongelare il ghiaccio completamente.

1 Staccare la spina dalla presa.
2 Rimuovere gli alimenti e metterli in un luogo fresco.
3 Lasciare aperto lo sportello e mettere un contenitore sotto il dispositivo per

raccogliere l‘acqua.

4 Quando il ghiaccio si è completamente sciolto, asciugare completamente la parte

interna.

5 Inserire quindi la spina nella presa e accendere il dispositivo.

RICERCA E RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Soluzione

Il dispositivo
non funziona.

Il dispositivo
raffredda
troppo.

Gli alimenti
sono troppo
caldi.

Rumori insoliti Il dispositivo non è posizionato

Assenza di corrente. Inserire la spina nella presa.

Il fusibile è rotto. Sostituire il fusibile.

La presa è rotta. Inserire il dispositivo in un´altra

presa.

Il termostato è posizionato su

MAX.

La temperatura non è impostata

correttamente.

Lo sportello è rimasto aperto

a lungo.

Troppi alimenti nel frigorifero. Selezionare una temperatura

Il dispositivo è collocato vicino

ad una fonte di calore.

su una supercie piana.

Il dispositivo tocca le pareti o

altre superci.

Un oggetto all´interno del

dispositivo tocca una parete.

Ruotare il termostato su
NORMAL o su MIN.

Impostare la temperatura
correttamente.

Aprire lo sportello il meno
possibile.

più bassa.

Non collocare il dispositivo
vicino ad una fonte di calore.

Compensare eventuali dislivelli
con i piedi regolabili.

Assicurarsi che il dispositivo sia
installato correttamente.

Prestare attenzione che gli
alimenti sui ripiani non tocchino
le pareti.

60

SMALTIMENTO

IT

Se sul prodotto è presente la gura a sinistra (il cassonetto
dei riuti mobile sbarrato), si applica la direttiva europea
2012/19/UE. Questi prodotti non possono essere smaltiti con
i riuti normali. Informarsi sulle disposizioni vigenti in merito

alla raccolta separata di dispositivi elettrici ed elettronici.

Non smaltire i vecchi dispositivi con i riuti domestici. Grazie

al corretto smaltimento dei vecchi dispositivi, si proteggono
il pianeta e la salute delle persone da possibili conseguenze
negative. Il riciclo di materiali aiuta a ridurre il consumo di
materie prime.

61
